DEFENSAS FLUVIALES  Son aquellas obras destinadas a satisfacer alguno de los siguientes objetivos: -Mantener una cierta capacidad de conducción de agua.

Presentación del tema: "DEFENSAS FLUVIALES  Son aquellas obras destinadas a satisfacer alguno de los siguientes objetivos: -Mantener una cierta capacidad de conducción de agua."— Transcripción de la presentación:

1 DEFENSAS FLUVIALES  Son aquellas obras destinadas a satisfacer alguno de los siguientes objetivos: -Mantener una cierta capacidad de conducción de agua en un cauce -Proteger estructuras, instalaciones, terrenos agrícolas o poblados que puedan ser afectados por el escurrimiento -Desviar las aguas e en cauce para distintos usos -Modificar la hidrología natural de la cuenca

2 TIPOS DE OBRAS FLUVIALES DEFENSAS TRANSVERSALES Y LONGITUDINALES

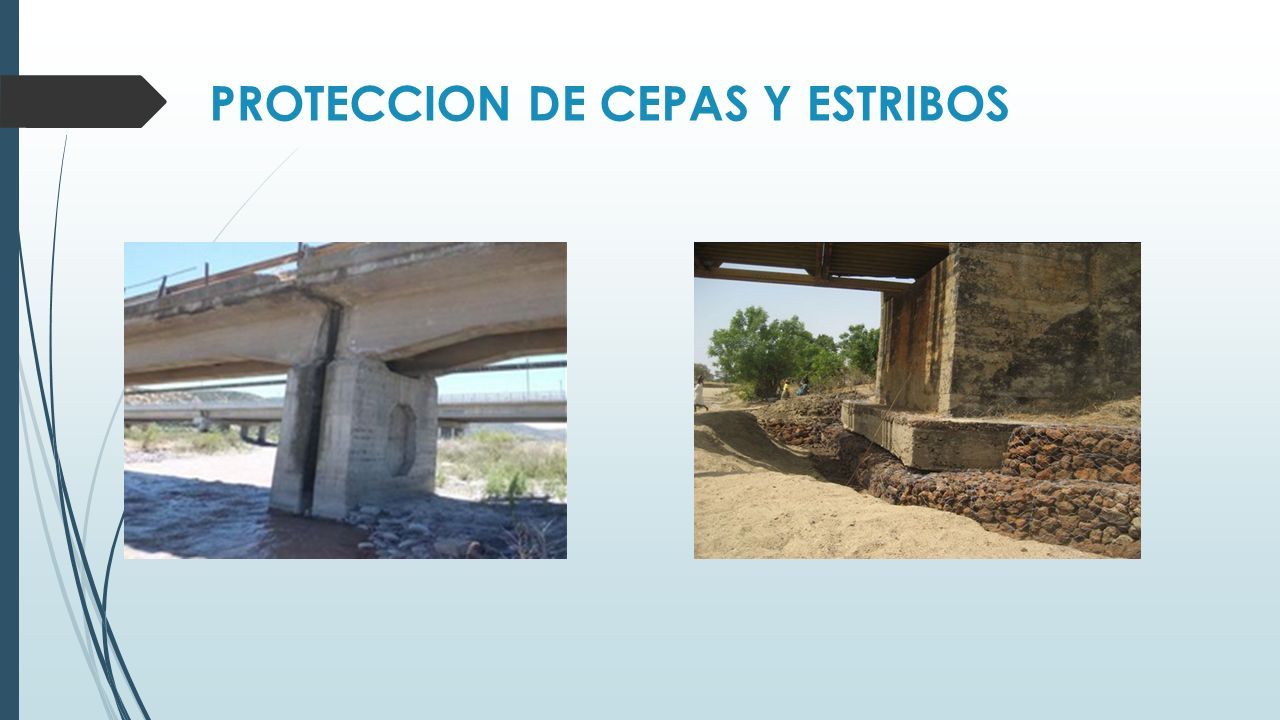

3 PROTECCION DE CEPAS Y ESTRIBOS

4 Enrocados: Utilizado como coraza o armadura de taludes. Ventajas: Ser fácilmente reparables ante daños locales. Fácil de construir. Su apariencia estética no altera el paisaje. Desventajas: Debe ser construida en un lugar factible ya que su transporte puede ser costosa Gaviones: Consiste en una caja de forma prismática rectangular, rellena de piedra con enrejado metálico en forma de malla Ventajas: Flexibilidad, resistencia, permeabilidad, economía Desventajas: Necesita amplio relleno en obra El daño de su fundación puede provocar ruptura Sin las mallas la estructura colapsa. Elementos prefabricados de acero y hormigón: Ventajas: Admiten corrientes mas altas y mejoran las condiciones de escurrimiento Desventajas: Son mas costosas, su instalación se debe hacer en seco. ELEMENTOS CONSTRUCTIVOS BASICOS

5 COMPONENTES DE UNA OBRA FLUVIAL Coraza: Esta expuesta directamente al escurrimiento, protege al talud de la erosión. Las corazas mas usuales son: conglomerado fluvial, enrocados, gaviones, etc Fundación: Es la base de apoyo de la defensa ubicada bajo el lecho. Coronamiento: Es la parte mas alta con la cual culmina una defensa fluvial. Talud: Corresponde a la cara perfilada de la rivera de un cauce. Terraplen de Respaldo: Es el núcleo de la obra de defensa. Zapatas o dientes: Son las estructuras de hormigón que quedan insertadas en el terreno natural o en el lecho del cauce. Radieres: Son estructura flexibles o rígidas dispuestas en el lecho del cauce natural.

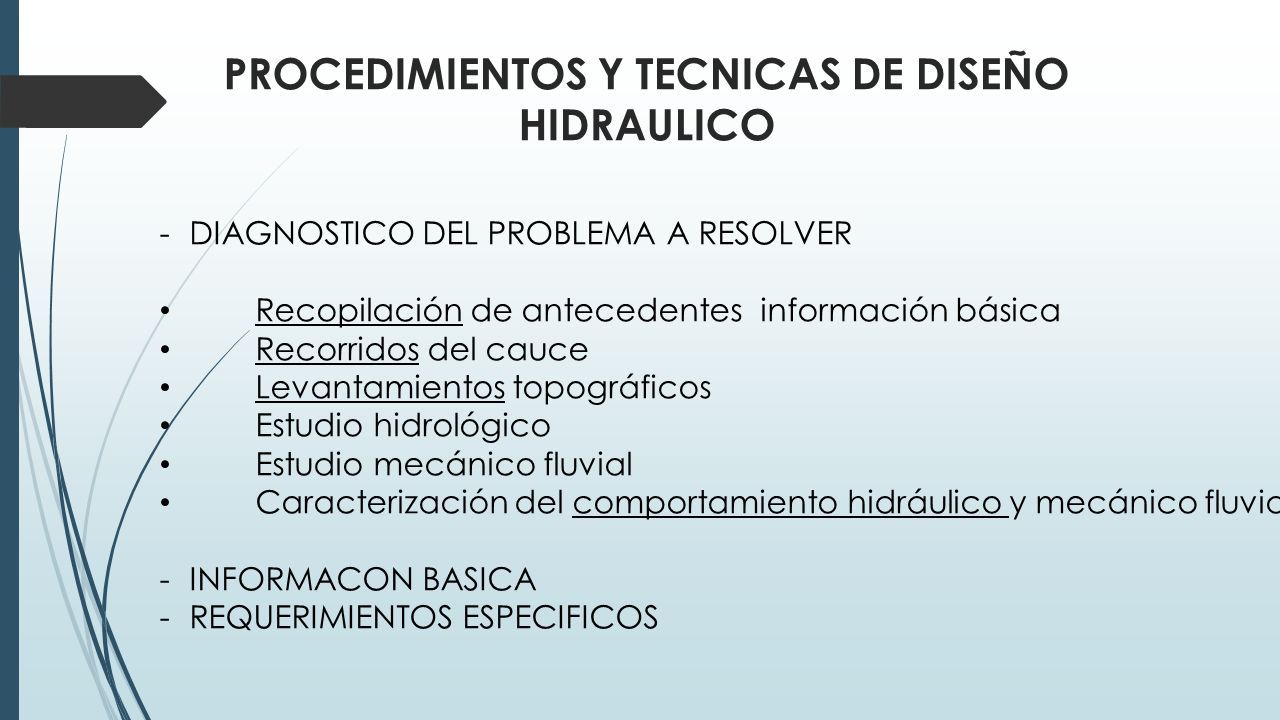

6 PROCEDIMIENTOS Y TECNICAS DE DISEÑO HIDRAULICO -DIAGNOSTICO DEL PROBLEMA A RESOLVER Recopilación de antecedentes información básica Recorridos del cauce Levantamientos topográficos Estudio hidrológico Estudio mecánico fluvial Caracterización del comportamiento hidráulico y mecánico fluvial del cauce -INFORMACON BASICA -REQUERIMIENTOS ESPECIFICOS

7 CRITERIOS AMBIENTALES PARA LOS ESTUDIOS HIDROLOGICOS Y DE DRENAJE -Define los dispositivos encargados de efectuar el drenaje del cuerpo de la carretera -Proyecta y define puentes y alcantarillas conservando el ancho natural del cauce del rio -Evita corte de ríos o desvíos. -Uso de alcantarillas para el paso de animales.

8 Drenajes de Intercepción. Son aquellos elementos de drenaje subterráneos, diseñados para captar aguas subterráneas Subdrenes. Son para terrenos con humedad, para ello los subdrenes acata el nivel freático y salida de aguas Drenaje superficial. Se debe considerar: Inclinación de la vía, zanjas de coronamiento, cunetas laterales, alcantarillas
