1 EXPERIENCIAS EN LA CONSTRUCCIÓN DE PROYECTOS GEOTÉRMICOS EN COSTA RICA

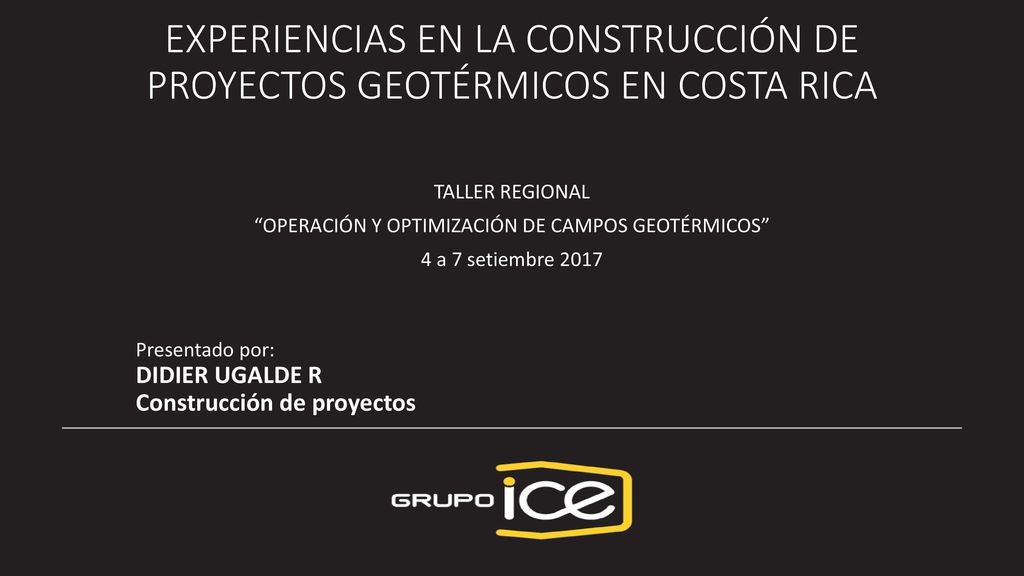

TALLER REGIONAL “OPERACIÓN Y OPTIMIZACIÓN DE CAMPOS GEOTÉRMICOS” 4 a 7 setiembre 2017 Presentado por: DIDIER UGALDE R Construcción de proyectos

2 Contenido Capacidad instalada Patrón de implementación Organización
Gerenciamiento de los proyectos Proceso constructivo Nuestra experiencia Gestión socio ambiental

3 Crecimiento de la capacidad instalada

4 Patrón de implementación

5 Organización ELECTRICIDAD ICE Generación Negocio
Distribución de Energía Transmisión Ingeniería y Construcción

6 Ingeniería & Construcción
Organización Ingeniería & Construcción C.S Gestión ambiental C.S Diseño ￭ Diseño Sistema de acarreo ￭ Diseño conceptual planta de generación ￭ Obras de transmisión CS Recursos Geotérmicos ￭ Exploración y evaluación del reservorio ￭ Perforación de pozos Proyectos de Construcción Dirección Administración Construcción ￭ Plantas de generación ￭ Sistemas de acarreo Área Técnica

7 Gerenciamiento de los proyectos
Fabricación y Montaje equipos Pruebas y puesta en marcha Estudio de reconocimiento Diseños y especificaciones EXPLORACIÓN PERFORACIÓN INGENIERIA Y CONSTRUCCIÓN OPERACIÓN Y MANTENIMIENTO EVALUACIÓN DE IMPACTO AMBIENTAL Adquisiciones Obras estructurales Administración reservorio Sistema de acarreo Planta generación Modelado de reservorio Producción Reinyección Pre factibilidad Factibilidad

8 Proceso constructivo Adquisición de terrenos
,soplado y limpieza de tuberías

9 Proceso Constructivo: estructuras de trabajo
Proyecto geotérmico Perforación Sistema de acarreo Tuberías Estaciones de Separación Reinyección en frío Planta de generación BOP Turbogrupo Obras de Transmisión Línea de transmisión Subestación

10 Nuestra experiencia: tecnologías de conversión
Flash (descarga inferior y superior) Binario (1 y 2 fases) Sin Condensación

11 Nuestra experiencia: proyectos de generación
Miravalles I Capacidad: 55 MW Tecnología: Flash Costo: US$ 202.2 Inicio: 1994 Rol CM: Constructor Rol Sist. Acarreo: Diseño- Constructor Miravalles II Costo: US$134 Inicio: 1998 Unidad Boca Pozo Capacidad: 5 MW Tecnología: desc. atm. Costo: US$ 1.91 Inicio: 2007 Rol Sist Acarreo: Diseño- Constructor Miravalles III Capacidad: 27.5 MW Costo: Inicio: 2000 Rol CM: Supervisor-Constructor Miravalles V Capacidad: 15.5 MW Tecnología: Binario Costo: US$ 21.7 Inicio: 2004 Las Pailas I Capacidad: 42 MW Costo: US$ 227.5 Inicio: 2011 Las Pailas II Costo: US$ 333 Inicio: 2023

12 Nuestra experiencia: Diseño
Diseño de tuberías de campo Diseño de equipos de superficie Especificaciones Pruebas Principales Productos DISEÑO

13 Nuestra experiencia: Diseño
Diseño Sistemas acarreo de vapor Diseño por Proceso Filosofía de operación del sistema de acarreo. Diseño hidráulico. Selección de diámetros. Patrones de flujo. Trazado de rutas Diseño por Flexibilidad Diseño bajo código ASME B31.1 “Power Piping”, para tuberías de generación geotérmica. Empleo de software especializado de diseño por elementos finitos: PVelite. Nozzle Pro. FE pipe

14 Nuestra experiencia: unidades de obra
Tuberías MI: 14.7 Km MII:27.5 Km MIII:6.3 Km LPI:7.3 Km LPII:6.6 Km Total: 62.5 Km Estaciones de Separación MI: 3 und MII:3 und MIII:1 und LPI:1 und LPII: 3 und Total: 11 und (690 Kg/s) Reinyección en frío Lagunas de enfriamiento: m3 Tuberías de polietileno: 27 Km Tuberías de concreto: 50 Km Plantas de generación Flash: Descarga inferior: 2 und Descarga superior: 2 und Binarias: Simple: 1 und Dos fases: 1 Descarga atm: 1 und Torres de enfriamiento: Concreto: 4 und (22 celdas) Madera 1: und (4 celdas) FRP: 1 und (5 celdas)

15 Gestión socio ambiental
Social Arqueología Ambiental Forestal Biología Antes Durante Post

16 PROYECTO GEOTÉRMICO LAS PAILAS II
INSTITUTO COSTARRICENSE DE ELECTRICIDAD NEGOCIO DE INGENIERIA Y CONSTRUCCIÓN PROYECTO GEOTÉRMICO LAS PAILAS II Guanacaste, Costa Rica Teléfono:
