CIRCUITOS ELÉCTRICOS EN SERIE Y PARALELO OBJETIVO: EXPLICAR VENTAJAS Y DESVENTAJAS DE LA CONEXIÓN EN SERIE Y PARALELO DE PILAS Y BATERÍAS.

Presentación del tema: "CIRCUITOS ELÉCTRICOS EN SERIE Y PARALELO OBJETIVO: EXPLICAR VENTAJAS Y DESVENTAJAS DE LA CONEXIÓN EN SERIE Y PARALELO DE PILAS Y BATERÍAS."— Transcripción de la presentación:

1 CIRCUITOS ELÉCTRICOS EN SERIE Y PARALELO OBJETIVO: EXPLICAR VENTAJAS Y DESVENTAJAS DE LA CONEXIÓN EN SERIE Y PARALELO DE PILAS Y BATERÍAS.

2 ¿QUÉ CIRCUITO ES MAS EFICIENTE? SERIE O PARALELO

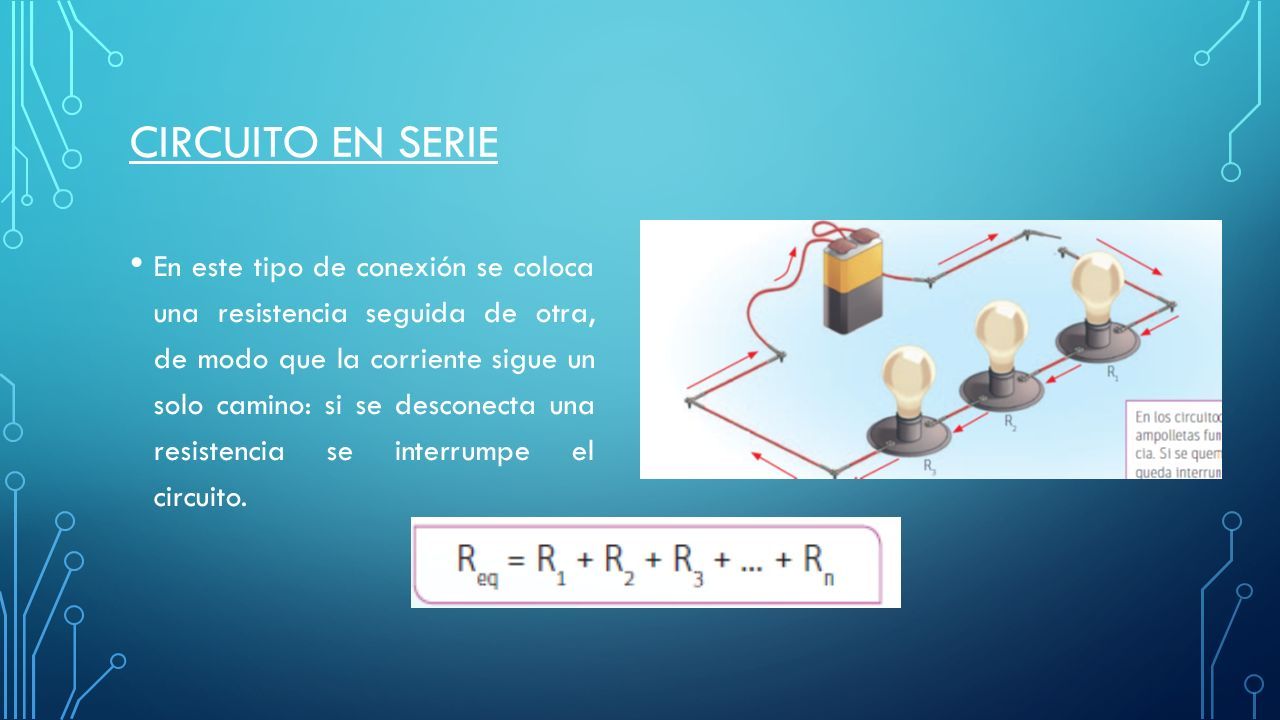

3 CIRCUITO EN SERIE En este tipo de conexión se coloca una resistencia seguida de otra, de modo que la corriente sigue un solo camino: si se desconecta una resistencia se interrumpe el circuito.

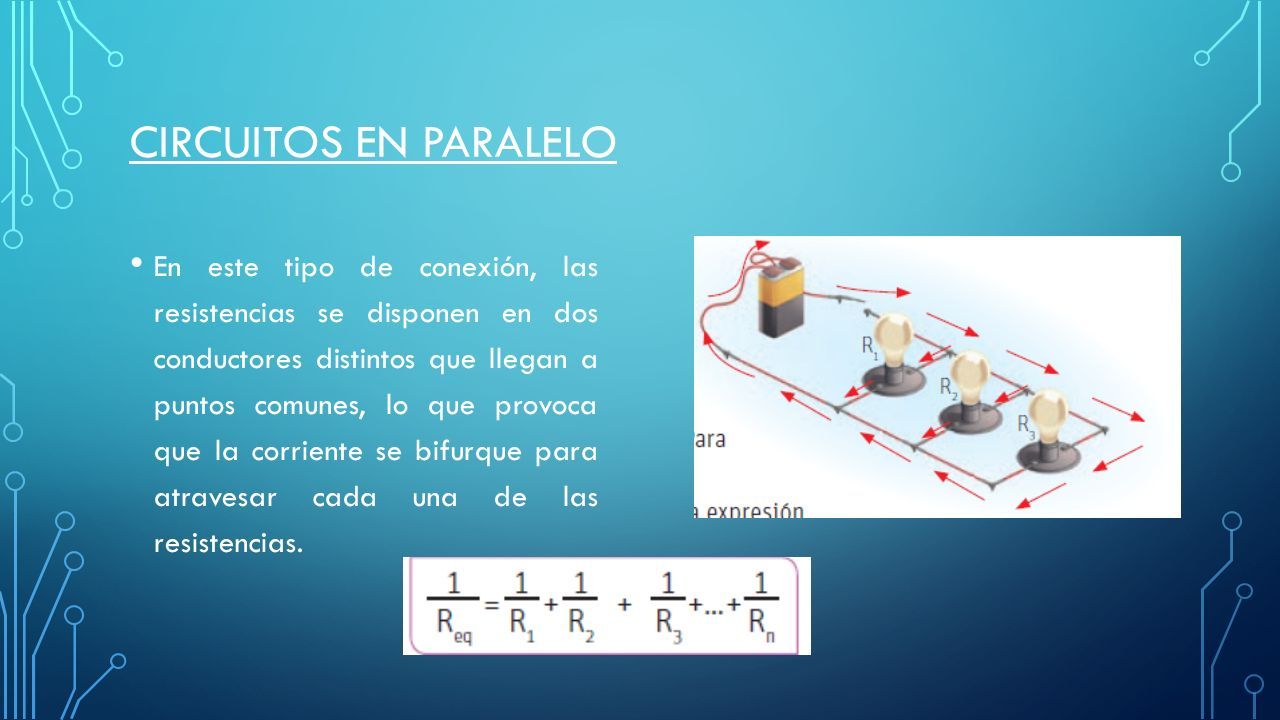

4 CIRCUITOS EN PARALELO En este tipo de conexión, las resistencias se disponen en dos conductores distintos que llegan a puntos comunes, lo que provoca que la corriente se bifurque para atravesar cada una de las resistencias.

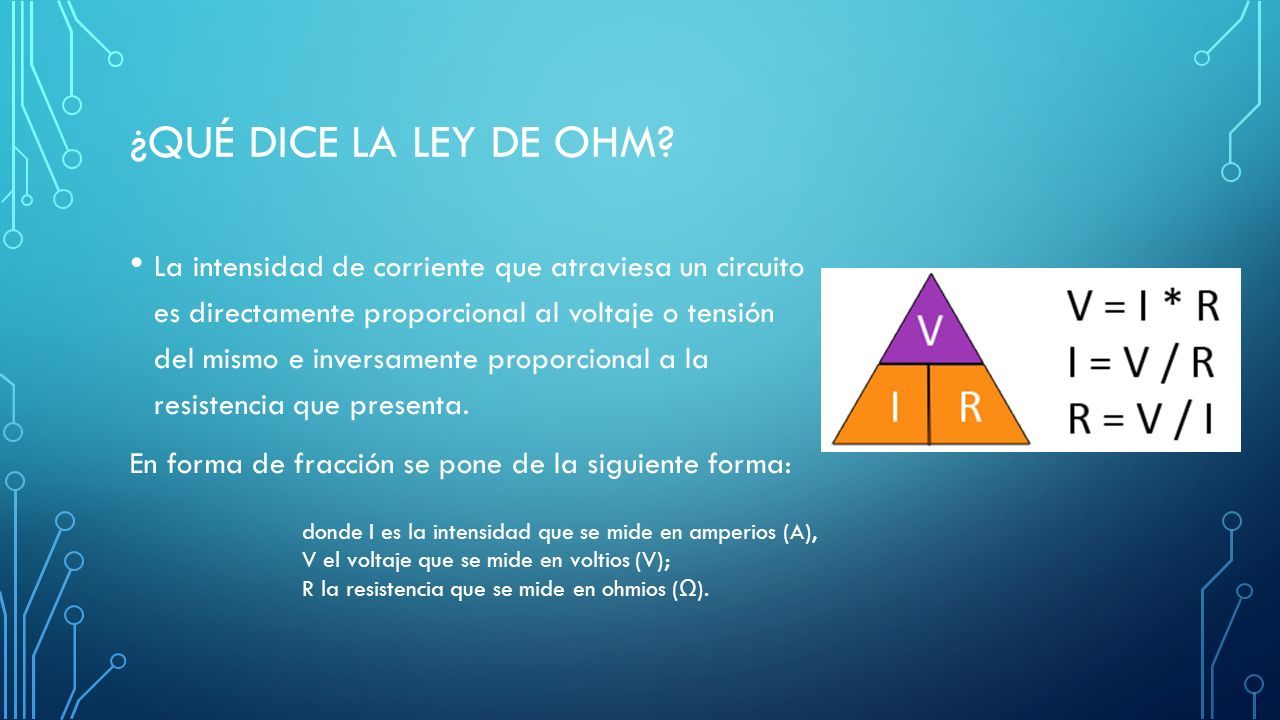

5 ¿QUÉ DICE LA LEY DE OHM? La intensidad de corriente que atraviesa un circuito es directamente proporcional al voltaje o tensión del mismo e inversamente proporcional a la resistencia que presenta. En forma de fracción se pone de la siguiente forma: donde I es la intensidad que se mide en amperios (A), V el voltaje que se mide en voltios (V); R la resistencia que se mide en ohmios ( Ω ).

6 EJEMPLO DE EJERCICIOS (C. EN PARALELO):

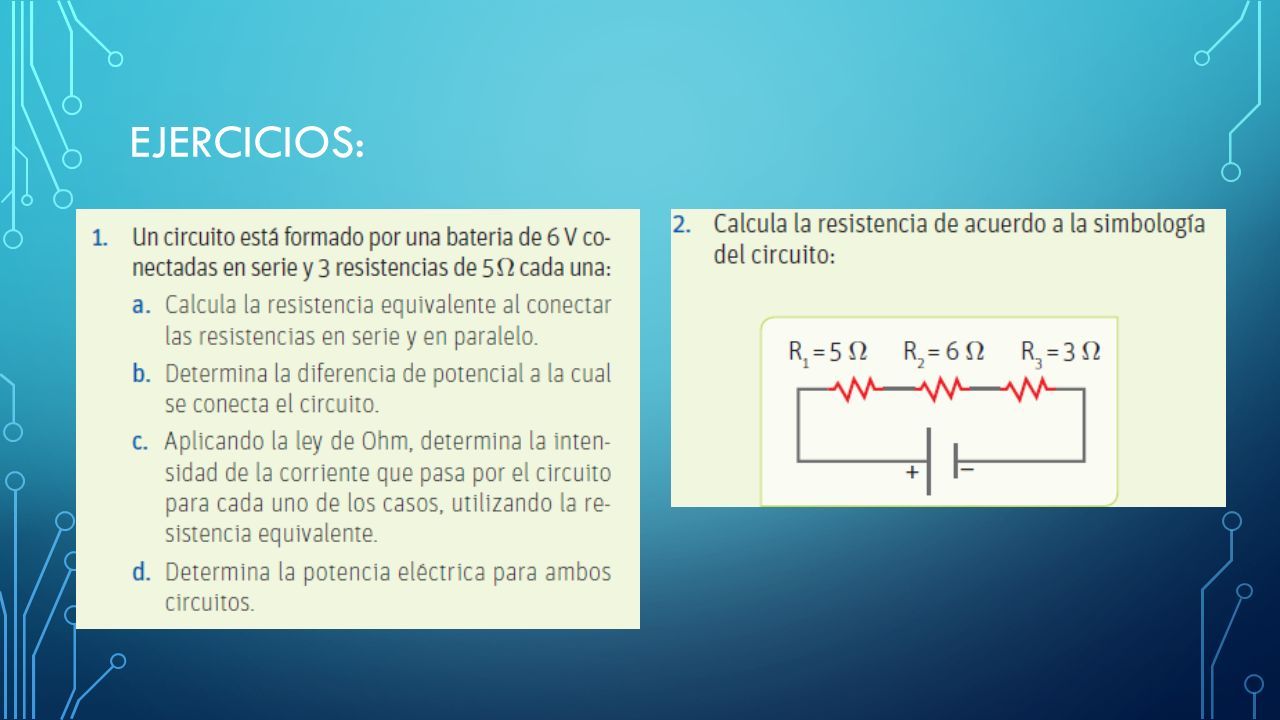

7 EJERCICIOS:
