1 Circuitos de corriente continua
República Bolivariana de Venezuela La Universidad del Zulia Facultad de Ingeniería Núcleo Maracaibo Departamento de Física Asignatura: Laboratorio de Física II Profesora: Yolissa Vega. Práctica 5 Circuitos de corriente continua Grupo 3

2 Gustav Robert Kirchhoff

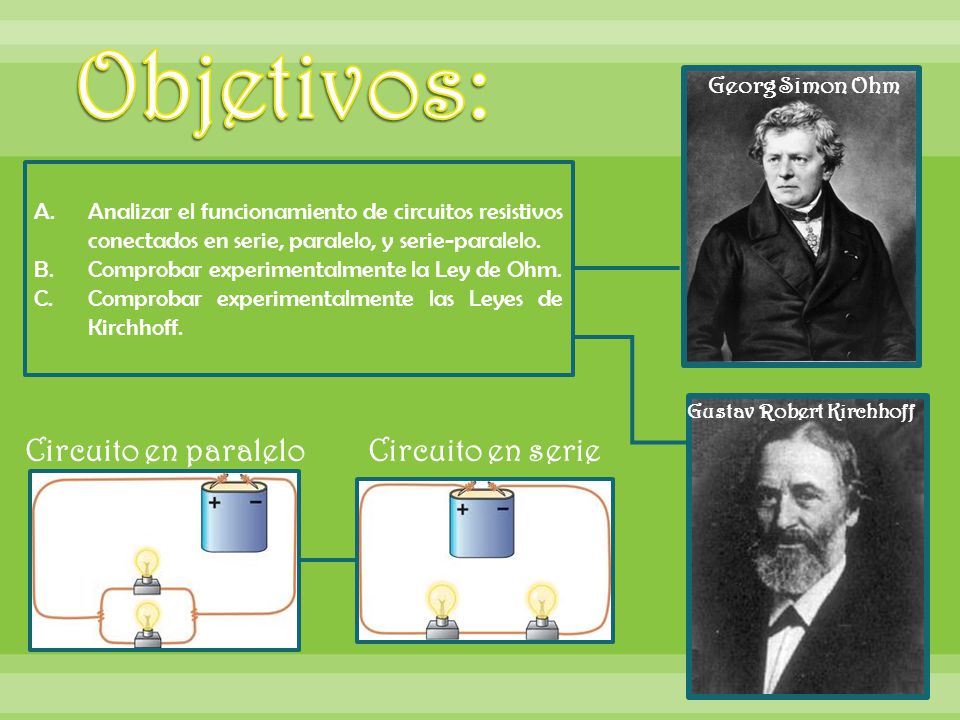

Objetivos: Georg Simon Ohm Analizar el funcionamiento de circuitos resistivos conectados en serie, paralelo, y serie-paralelo. Comprobar experimentalmente la Ley de Ohm. Comprobar experimentalmente las Leyes de Kirchhoff. Gustav Robert Kirchhoff Circuito en serie Circuito en paralelo

3 Fundamentación teórica:

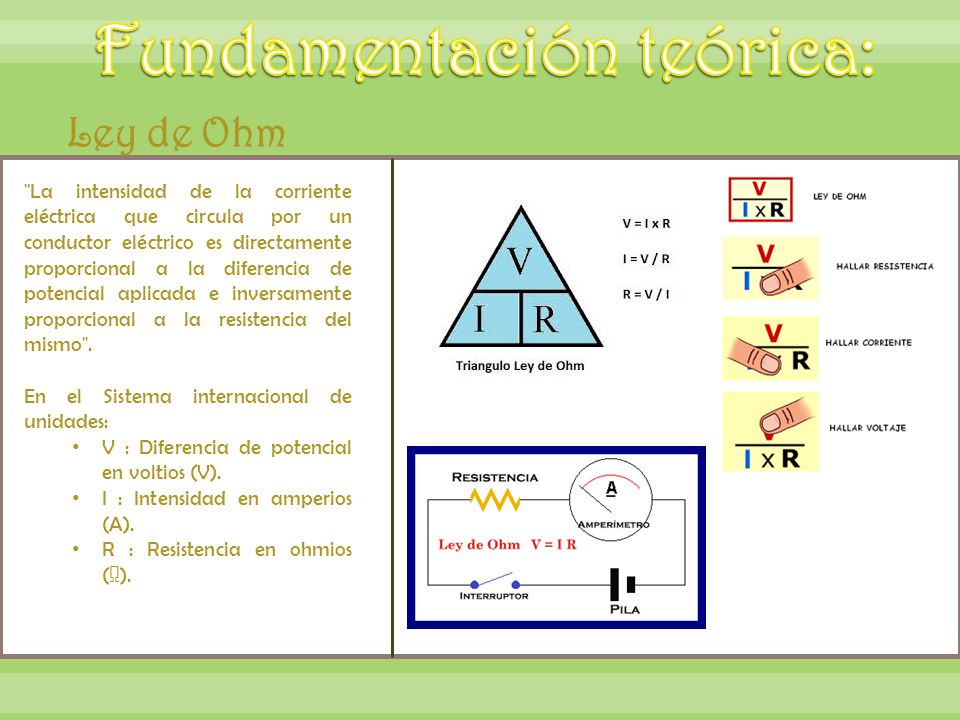

"La intensidad de la corriente eléctrica que circula por un conductor eléctrico es directamente proporcional a la diferencia de potencial aplicada e inversamente proporcional a la resistencia del mismo". En el Sistema internacional de unidades: V : Diferencia de potencial en voltios (V). I : Intensidad en amperios (A). R : Resistencia en ohmios (Ω). Ley de Ohm

4 Fundamentación teórica:

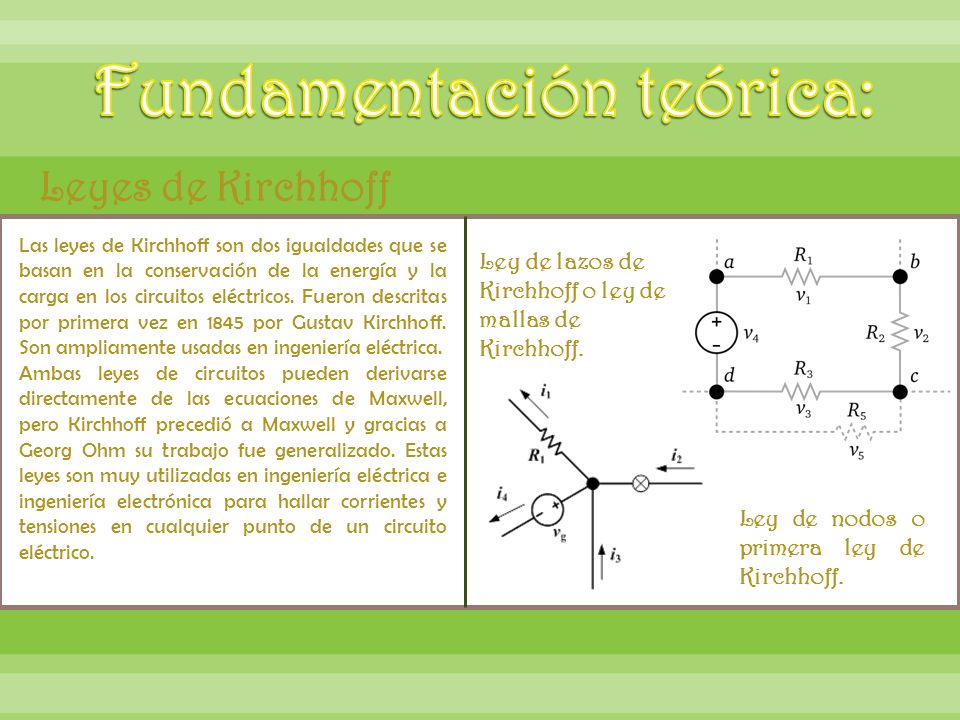

Leyes de Kirchhoff Las leyes de Kirchhoff son dos igualdades que se basan en la conservación de la energía y la carga en los circuitos eléctricos. Fueron descritas por primera vez en 1845 por Gustav Kirchhoff. Son ampliamente usadas en ingeniería eléctrica. Ambas leyes de circuitos pueden derivarse directamente de las ecuaciones de Maxwell, pero Kirchhoff precedió a Maxwell y gracias a Georg Ohm su trabajo fue generalizado. Estas leyes son muy utilizadas en ingeniería eléctrica e ingeniería electrónica para hallar corrientes y tensiones en cualquier punto de un circuito eléctrico. Ley de lazos de Kirchhoff o ley de mallas de Kirchhoff. Ley de nodos o primera ley de Kirchhoff.

5 Fundamentación teórica:

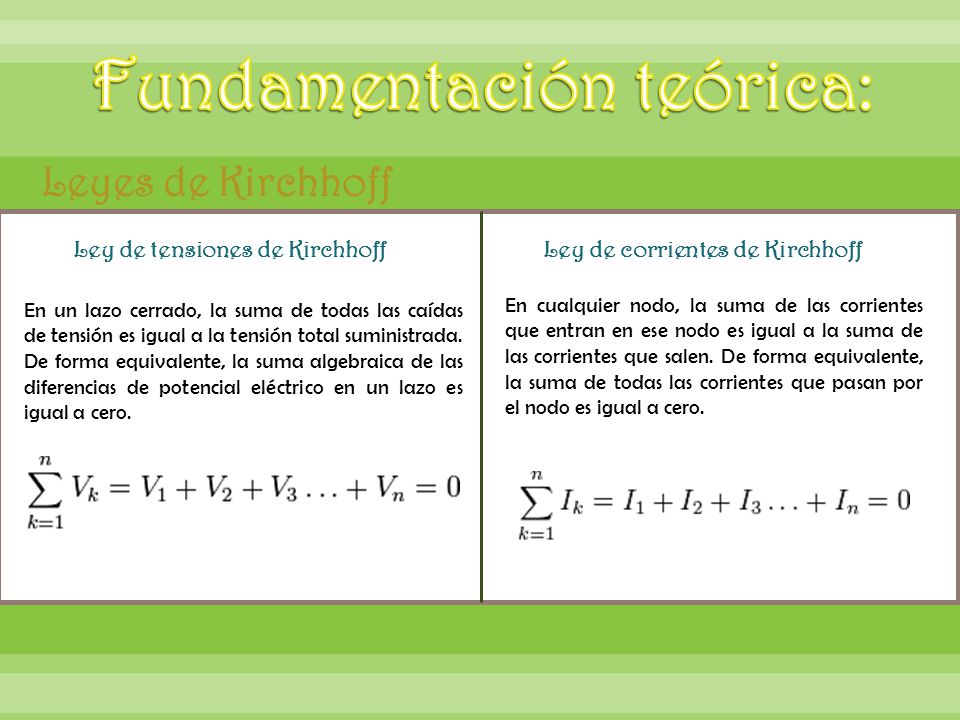

Leyes de Kirchhoff En un lazo cerrado, la suma de todas las caídas de tensión es igual a la tensión total suministrada. De forma equivalente, la suma algebraica de las diferencias de potencial eléctrico en un lazo es igual a cero. Ley de tensiones de Kirchhoff Ley de corrientes de Kirchhoff En cualquier nodo, la suma de las corrientes que entran en ese nodo es igual a la suma de las corrientes que salen. De forma equivalente, la suma de todas las corrientes que pasan por el nodo es igual a cero.

6 Fundamentación teórica:

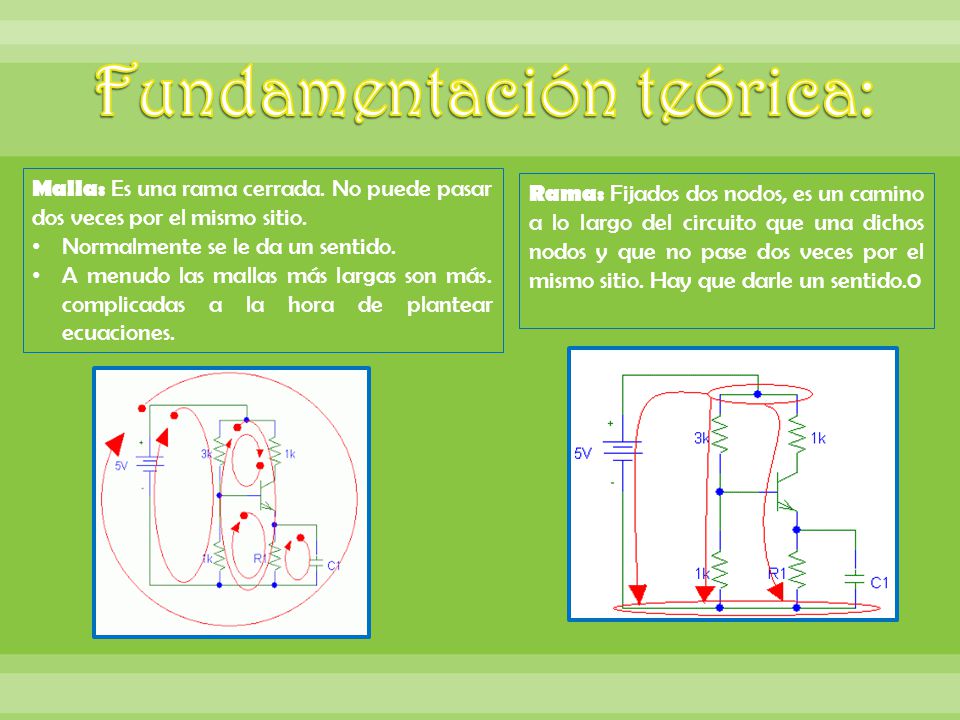

Malla: Es una rama cerrada. No puede pasar dos veces por el mismo sitio. Normalmente se le da un sentido. A menudo las mallas más largas son más. complicadas a la hora de plantear ecuaciones. Rama: Fijados dos nodos, es un camino a lo largo del circuito que una dichos nodos y que no pase dos veces por el mismo sitio. Hay que darle un sentido.0

7 Fundamentación teórica:

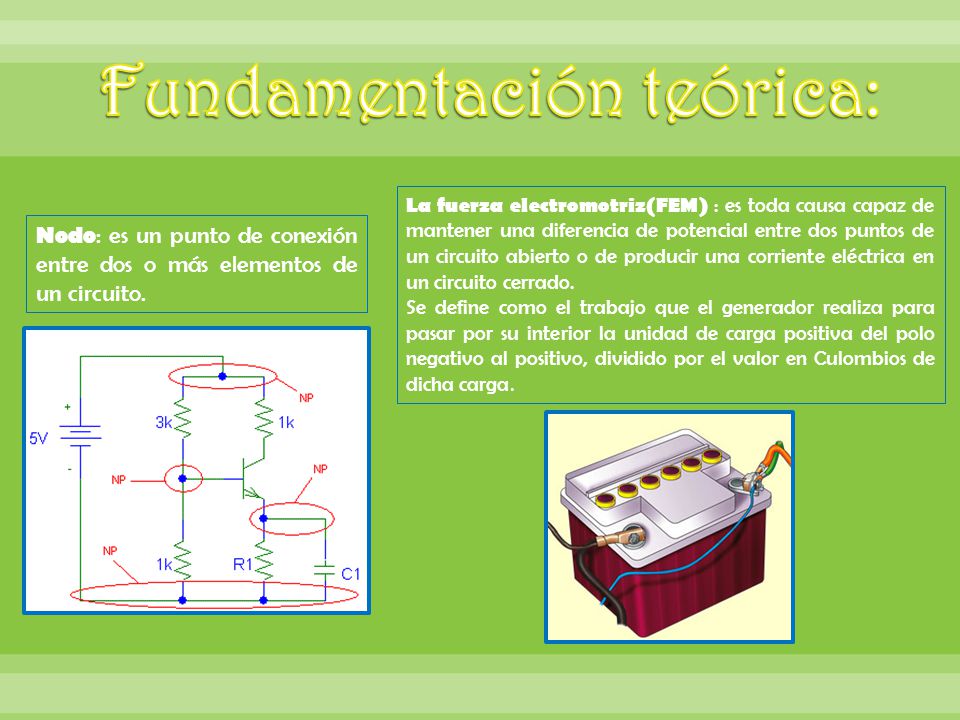

La fuerza electromotriz(FEM) : es toda causa capaz de mantener una diferencia de potencial entre dos puntos de un circuito abierto o de producir una corriente eléctrica en un circuito cerrado. Se define como el trabajo que el generador realiza para pasar por su interior la unidad de carga positiva del polo negativo al positivo, dividido por el valor en Culombios de dicha carga. Nodo: es un punto de conexión entre dos o más elementos de un circuito.

8 Fundamentación teórica:

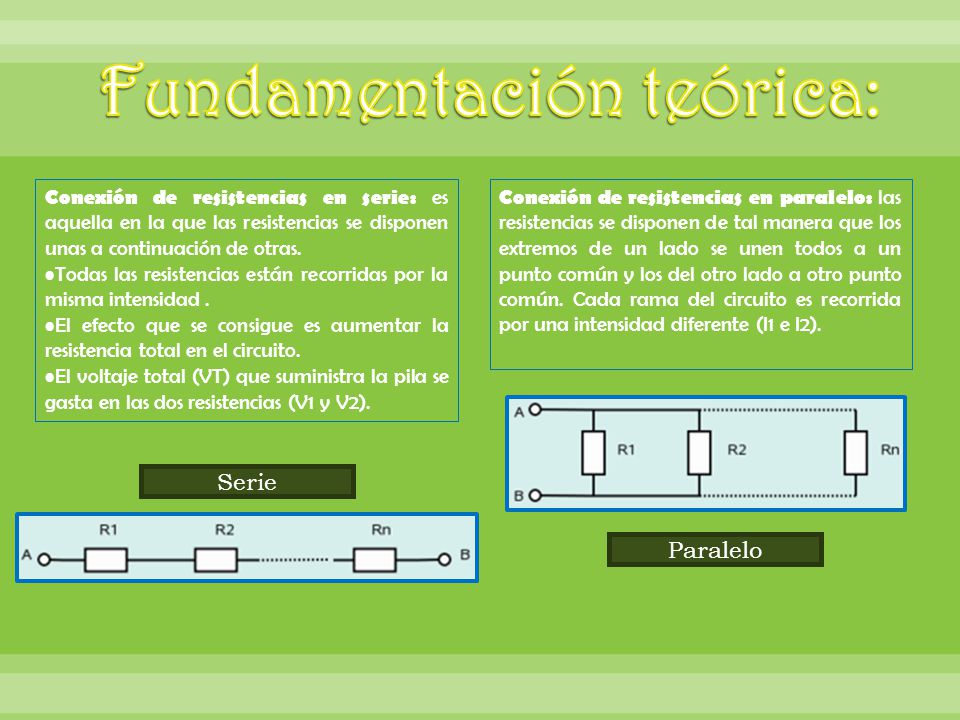

Conexión de resistencias en serie: es aquella en la que las resistencias se disponen unas a continuación de otras. •Todas las resistencias están recorridas por la misma intensidad . •El efecto que se consigue es aumentar la resistencia total en el circuito. •El voltaje total (VT) que suministra la pila se gasta en las dos resistencias (V1 y V2). Conexión de resistencias en paralelo: las resistencias se disponen de tal manera que los extremos de un lado se unen todos a un punto común y los del otro lado a otro punto común. Cada rama del circuito es recorrida por una intensidad diferente (I1 e I2). Serie Paralelo

9 Fundamentación teórica:

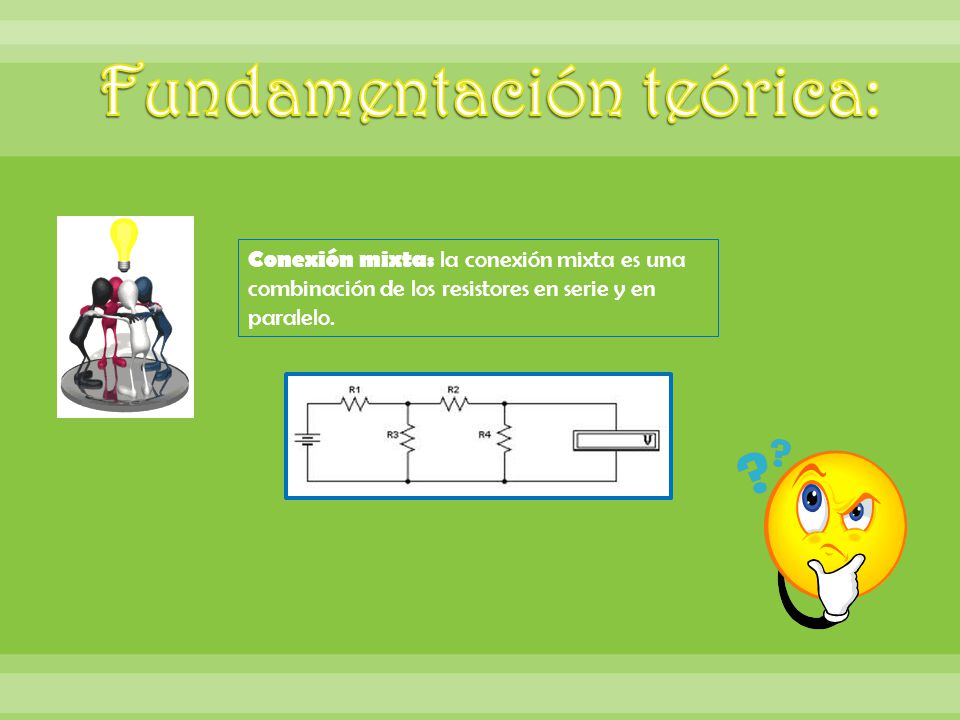

Conexión mixta: la conexión mixta es una combinación de los resistores en serie y en paralelo.

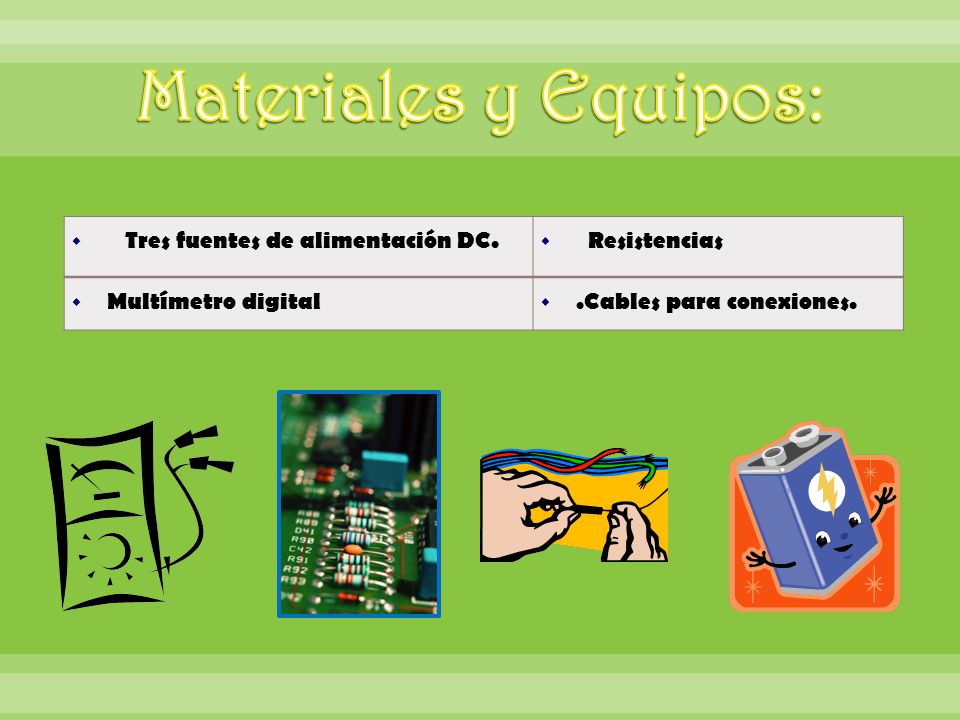

10 Materiales y Equipos: Tres fuentes de alimentación DC. Resistencias
Multímetro digital .Cables para conexiones.
