1 INTRODUCCION A LA ELECTRICIDAD

2 _ + CIRCUITO BASICO RESISTENCIA SWITCH VOLTAJE = FUERZA
FUENTE DE ENERGIA SWITCH RESISTENCIA CONDUCTOR VOLTAJE = FUERZA

3 _ + CIRCUITO BASICO SWITCH VOLTAJE = FUERZA FUENTE DE ENERGIA
INTENSIDAD I N T E N S I D A D

4 EL ATOMO PROTON ( p+) NEUTRON ( n ) ELECTRON ( e )

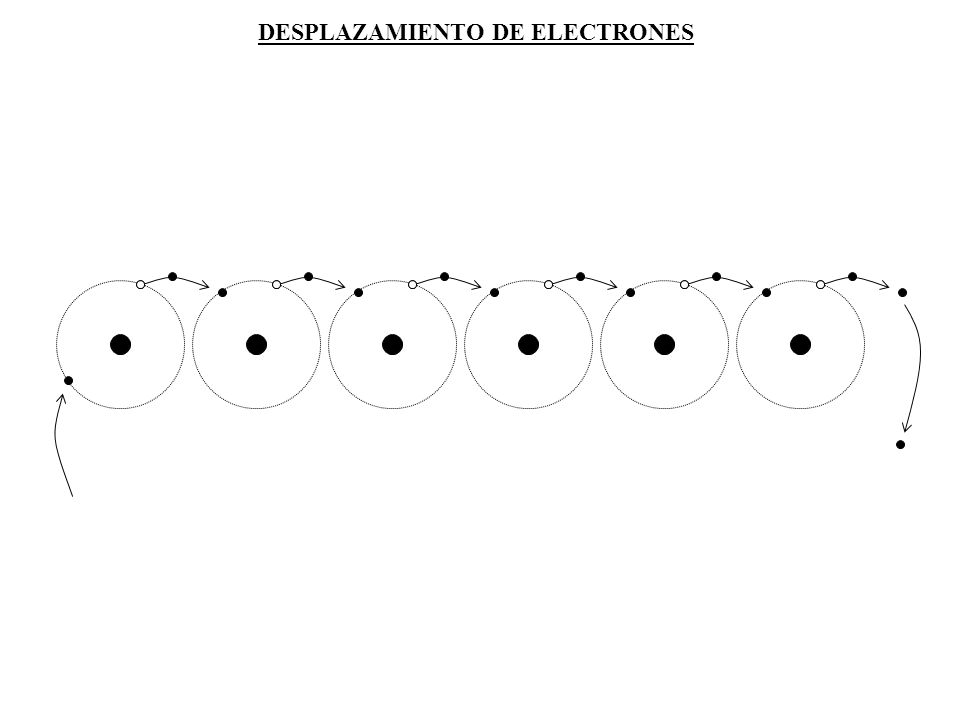

5 DESPLAZAMIENTO DE ELECTRONES

6 DESPLAZAMIENTO DE ELECTRONES

7 ATOMO DE COBRE EL COBRE ESTA FORMADO POR: 29 ELECTRONES 29 PROTONES
29 NEUTRONES EN LA PRIMERA CAPA HAY 2 ELECTRONES EN LA SEGUNDA CAPA HAY 8 ELECTRONES EN LA TERCERA CAPA HAY 18 ELECTRONES EN LA ULTIMA CAPA HAY 1 ELECTRON 29 p+ 29 n

8 _ + VOLTAJE (VOLTIOS) INTENSIDAD (AMPERIOS) RESISTENCIA (OHMIOS Ω)
UNIDADES ELECTRICA + _ VOLTAJE (VOLTIOS) INTENSIDAD (AMPERIOS) RESISTENCIA (OHMIOS Ω)

9 + _ VOLTAJE UNIDADES EN ELECTRICIDAD VOLTAJE: El voltaje es la fuerza que obliga a los electrones a recorrer un circuito eléctrico. El voltaje también se denomina como TENSION ELECTRICA La unidad de medida del voltaje es el: VOLTIO (V) Se mide con un instrumento llamado voltímetro

10 La unidad de medida es el AMPERIO (A)
UNIDADES ELECTRICA INTENSIDAD INTENSIDAD: Corresponde a la cantidad de corriente (electrones) que viaja por un circuito, se puede denominar también como CORRIENTE ELECTRICA La unidad de medida es el AMPERIO (A) Se mide con un instrumento llamado amperímetro

11 La resistencia es inversamente proporcional a la intensidad.
RESISTENCIA: La resistencia corresponde a la oposición que se ofrece al paso de la corriente (electrones) . La resistencia es inversamente proporcional a la intensidad. A mayor resistencia, menor intensidad y a menor resistencia, mayor intensidad La unidad de medida de la resistencia es el ohm , que se representa con Ω, símbolo de la letra griega omega.

12 LEY DE OHM V = I x R V I = R R = I La ley de ohm se expresa como la estrecha relación que existe entre el voltaje, la intensidad y la resistencia. Para hacer uso de la ley de ohm, se utiliza la formula: V I R

13 CALCULO DE LA RESISTENCIA TOTAL
CIRCUITO EN SERIE R1 = 3 OHM R2 = 2 OHM R3 = 5 OHM CALCULO DE LA RESISTENCIA TOTAL Rt = R1 + R2 + R3 + R Rt = 3 ohm + 2 ohm + 5 ohm = 10 ohm Rt = 10 ohm

14 La caída de tensión es el voltaje que pasa por cada resistencia
CAIDA DE TENSION EN LOS CIRCUITO EN SERIE La caída de tensión es el voltaje que pasa por cada resistencia R1 = 3 OHM R2 = 2 OHM R3 = 5 OHM I = 1.2 a I = 1.2 a V = 3.6 v V = 2.4 v V = 6 v CALCULO DE LA CAIDA DE TENSION Vt = 12 v Rt = 10 ohm I = V/R = 12 v / 10 ohm = 1.2 amp I = 1.2 amp. CAIDA DE TENSION V1 = I x R = 1.2 x 3 = 3.6 v V2 = I x R = 1.2 x 2 = 2.4 v V3 = I x R = 1.2 x 5 = 6 v Voltaje total = 12 v

15 CIRCUITO EN PARALELO R 1 + CUANDO VARIAS RESISTENCIAS ESTAN CONECTADAS POR UNO DE SUS LADO A UNA POLARIDAD POSITIVA Y POR ELOTRO LADO A UNA POLARIDAD NEGATIVA, ESTAN CONECTADAS EN PARALELO _ R 2 R 3 1 = Rt R R R3

16 CALCULO DE LA RESISTENCIA TOTAL EN CIRCUITOS
PARALELO DOS RESISTENCIA DE DISTINTO VALOR R 1= 5 ohm DESPEJANDO LA ECUACION ANTERIOR: RT = R1 x R2 R1 + R2 RT = 5 ohm x 2 ohm = 10 ohm 5 ohm + 2 ohm ohm RT = 1.4 ohm + _ R 2 = 2 ohm 1 = Rt R R2

17 _ + RT = 1.01 OHM CIRCUITO EN PARALELO
VARIAS RESISTENCIAS DE DISTINTO VALOR R 1 = 3 ohm 1 RT = R R R3 = 1.01 ohm RT = = = 3 ohm ohm ohm RT = OHM + _ R 2 = 6 ohm R 3 = 2 ohm

18 CORRIENTE ALTERNA Y CONTINUA
V = 0 Max. + Max ¼ periodo ½ periodo ¾ periodo 1 periodo CORRIENTE ALTERNA ES AQUELLA QUE VARIA SU VALOR Y SENTIDO EN EL TIEMPO Max. + V = 0 CORRIENTE CONTINUA ES AQUELLA QUE NO CAMBIA DE VALOR Y SENTIDO EN EL TIEMPO
