1 REPÚBLICA BOLIVARIANA DE VENEZUELA MINISTERIO DEL PODER POPULAR PARA LA DEFENSA UNIVERSIDAD NACIONAL EXPERIMENTAL POLITÉCNICA DE LA FUERZA ARMADA UNEFA NÚCLEO MÉRIDA CORRIENTE ELÉCTRICA CÁTEDRA: FISICA II DOCENTE: JOSÉ FERNANDO PINTO

2 CORRIENTE ELÉCTRICA La corriente eléctrica se define como la circulación o movimiento ordenado de cargas, producido en el seno de un conductor a fin de igualar una diferencia de potencial existente en sus extremos. El valor de la corriente eléctrica varía según la carga que, llevada por las partículas libres (electrones), atraviesa una sección recta del conductor en la unidad de tiempo. Lo que nos permite decir, que mientras no digamos lo contrario, los portadores de carga eléctrica serán los electrones.

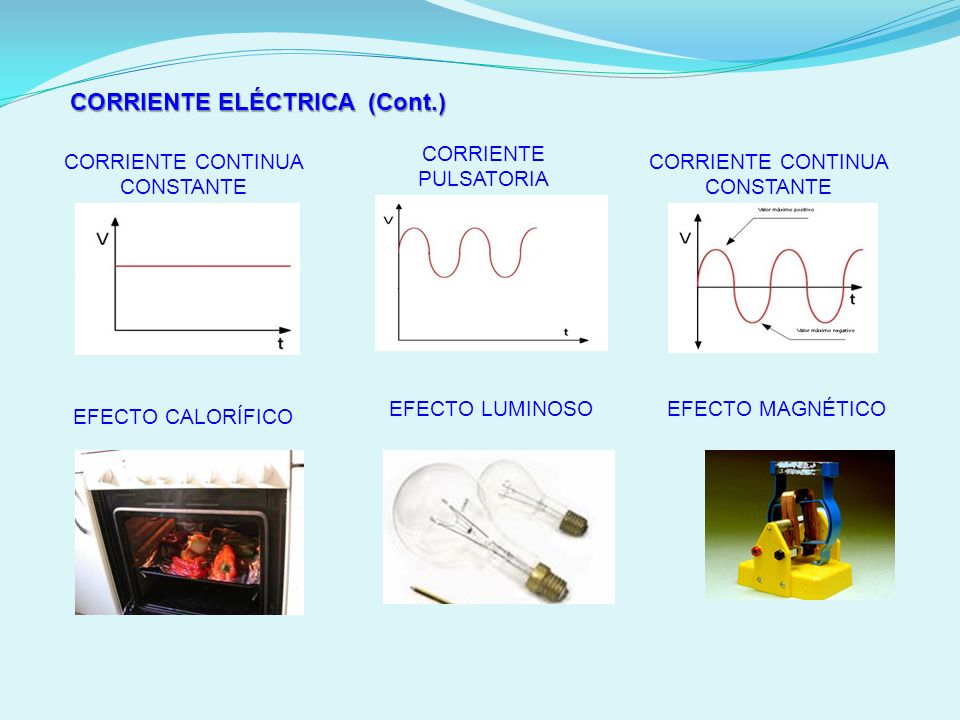

3 CORRIENTE ELÉCTRICA (Cont.)
CORRIENTE PULSATORIA CORRIENTE CONTINUA CONSTANTE CORRIENTE CONTINUA CONSTANTE EFECTO LUMINOSO EFECTO MAGNÉTICO EFECTO CALORÍFICO

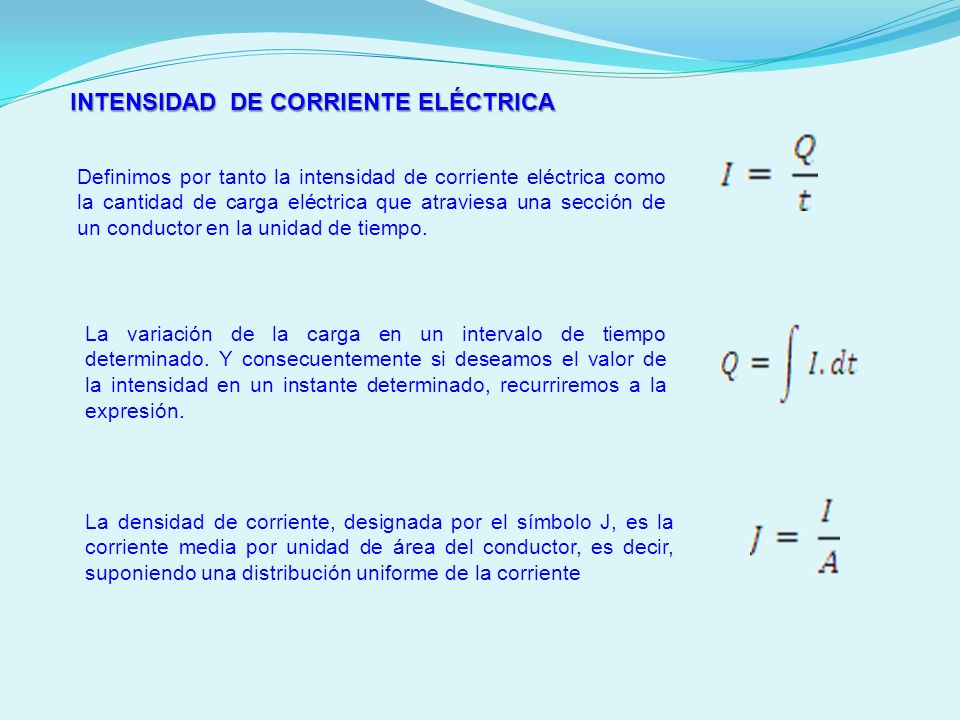

4 INTENSIDAD DE CORRIENTE ELÉCTRICA
Definimos por tanto la intensidad de corriente eléctrica como la cantidad de carga eléctrica que atraviesa una sección de un conductor en la unidad de tiempo. La variación de la carga en un intervalo de tiempo determinado. Y consecuentemente si deseamos el valor de la intensidad en un instante determinado, recurriremos a la expresión. La densidad de corriente, designada por el símbolo J, es la corriente media por unidad de área del conductor, es decir, suponiendo una distribución uniforme de la corriente

5 INTENSIDAD DE CORRIENTE ELÉCTRICA
Una bombilla no es más que una resistencia que al pasar la corriente eléctrica, debido a sus características de forma y construcción, provoca luz, lo que permite decir, que la resistencia eléctrica (R) es la oposición que todo conductor presenta al paso de la corriente eléctrica MATERIAL Resistividad (ρ) en (Ωm) a 20 ºC Plata 1,5·10-8 Cobre 1,72·10-8 Aluminio 2,63·10-8 Hierro 10·10-8 Oro 2,4·10-8 Estaño 1,15·10-7 Plomo 22·10-8 Madera De 108 a 1011 Vidrio De 1010 a 1014 Cuarzo 75·1016 Silicio 6,4·10-2 Carbón 3500·10-8

6 LEY DE OHM Entre dos puntos de un circuito, la intensidad de la corriente eléctrica que circula, es directamente proporcional a la diferencia de potencial aplicado e inversamente proporcional a la resistencia que existe entre dichos puntos, es decir: AMPERIO: Intensidad de corriente que circula por un conductor de un ohmio cuando entre sus extremos se aplica un voltio. OHMIO: resistencia de un conductor cuando al aplicar entre sus extremos un voltio circula un amperio. VOLTIO: tensión que debe existir entre los extremos de un conductor de un ohmio para que circule un amperio

7 ASOCIACIÓN DE RESISTENCIAS
Asociación en Serie

8 ASOCIACIÓN DE RESISTENCIAS (Cont.)
Asociación en Paralelo

9 ASOCIACIÓN DE RESISTENCIAS (Cont.)
ASOCIACIÓN DE RESISTENCIAS (Cont.) Asociación en Estrella y en Triángulo Para transformar una conexión triángulo en estrella: Para transformar una conexión estrella en triángulo
