Presentación del tema: "Electricidad."— Transcripción de la presentación:

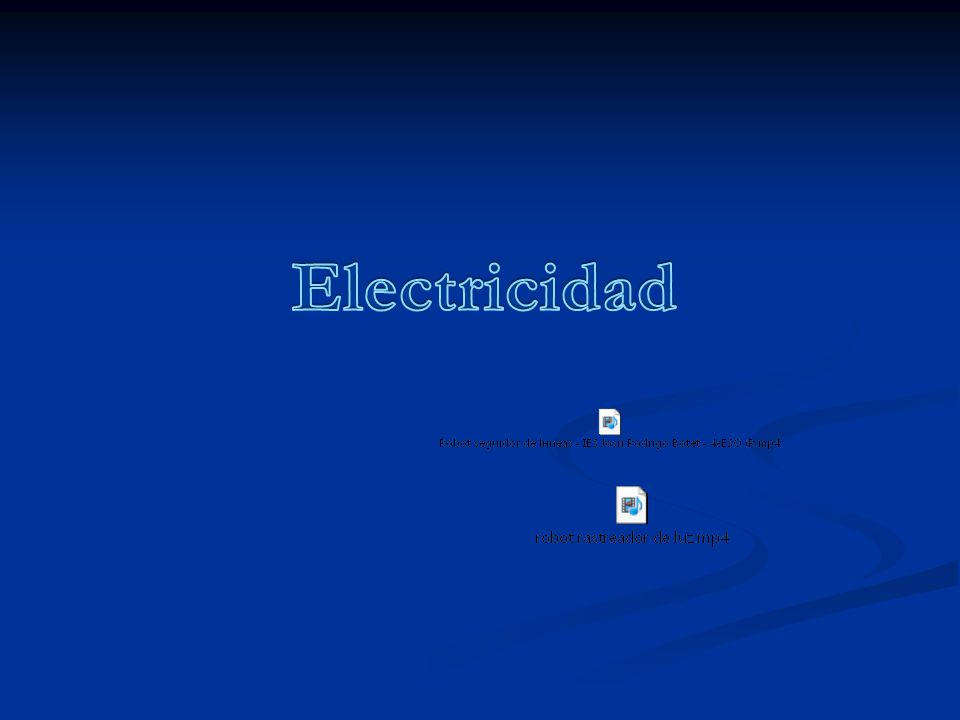

1 Electricidad

2

3 ESQUEMA Corriente alterna y continua Magnitudes eléctricas Ley de Ohm
Ejercicios serie-paralelo Potencia eléctrica Componentes electrónicos

4 Corriente Eléctrica Corriente continua: las cargas eléctricas circulan siempre en un mismo sentido (pilas, baterias) Corriente alterna: las cargas eléctricas cambian 50 veces por segundo de sentido (casa)

5 Circuito Eléctrico Es el camino cerrado que forman un conjunto de elementos enlazados y por el cual circulan las cargas eléctricas. Componentes circuito: Generador: suministra la energía Conductores. Unen los distintos componentes Receptor: encargado de transformar la energía eléctrica en luz Elementos control: interruptores, conmutadores Elementos de protección: fusibles Tecno 12-18 Cuestionario Circuito eléctrico

6 Magnitudes eléctricas
Intensidad de Corriente: cantidad de cargas eléctricas que pasan por un punto cualquiera del circuito en un segundo. Mide en Amperios (A) símbolo I. Aparato para medir se llama Amperímetro.

7 Tensión eléctrica: (diferencia de potencial)es la energía mediante la cual las cargas eléctricas son impulsadas desde el generador. Mide en voltios (v) símbolo V. Aparato se llama voltímetro.

8 Resistencia eléctrica: dificultad que ofrecen los diferentes materiales al paso de la corriente eléctrica. Se mide en Ohmios (Ω) símbolo es R. Aparato se llama Amperímetro.

9 LEY DE OHM La intensidad de corriente que circula por un circuito es directamente proporcional a la tensión aplicada e inversamente proporcional a la resistencia del circuito. Tecno 12-18 Cuestionario problemas

10 Ejercicio En el circuito de la figura determina la intensidad que circula cuando el interruptor está cerrado.

11 Tipos de Circuitos Tecno 12-18 Cuestionario Ejercicios extra SERIE
PARALELO MIXTO Intensidad es igual en las resistencias. Voltaje se reparte entre las resistencias. Resistencia total es la suma de las resistencias Intensidad total se divide entre las resistencias. Voltaje es igual para las resistencias Resistencia total es: Se utilizará tanto serie como paralelo.

12 Ejercicios Calcula tensión e intensidad de los siguientes circuitos:

13 Calcula tensión e intensidad de los siguientes circuitos:
Tecno 12-18 Cuestionario Receptores serie Circuitos en croco-clips

14 Calcula intensidades / voltajes de los siguientes circuitos:
Tecno 12-18 Cuestionario Receptores paralelo Circuitos en croco-clips

15 Calcula intensidades / voltajes de los siguientes circuitos:

16 Calcula intensidades / voltajes de los siguientes circuitos:

17 Calcula intensidades / voltajes de los siguientes circuitos:

18 Calcula intensidades / voltajes de los siguientes circuitos:

19 Calcula intensidades / voltajes de los siguientes circuitos:

20 Calcula intensidades / voltajes de los siguientes circuitos:

21 POTENCIA ELECTRICA La potencia de un componente es la capacidad que tiene un receptor para transformar energía en un tiempo determinado. Du unidad de medida es el vatio (W):
