1 CIRCUITOS ELECTRICOS S.MORRIS 2006
Más powerpoints libres en

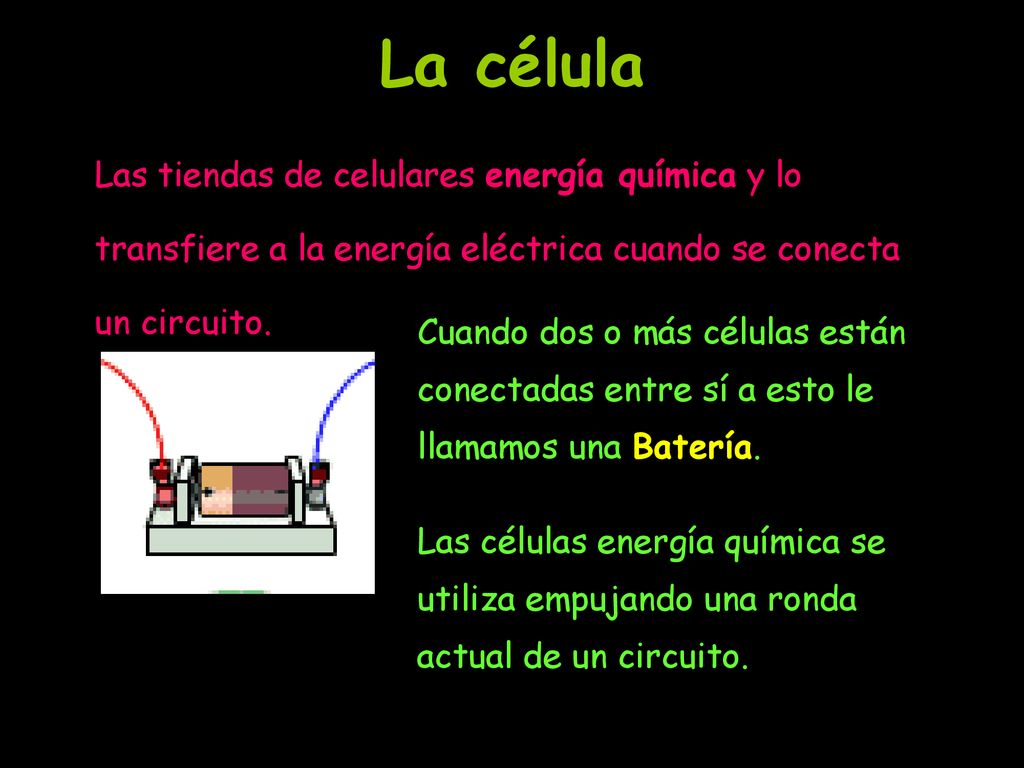

2 La célula Las tiendas de celulares energía química y lo transfiere a la energía eléctrica cuando se conecta un circuito. Cuando dos o más células están conectadas entre sí a esto le llamamos una Batería. Las células energía química se utiliza empujando una ronda actual de un circuito.

3 ¿Qué es una corriente eléctrica?
Una corriente eléctrica es un flujo de partículas microscópicas llamado electrones que fluye a través de cables y componentes. - + ¿En qué dirección del flujo de corriente? desde el Negativo terminal a el Positivo terminal de una célula.

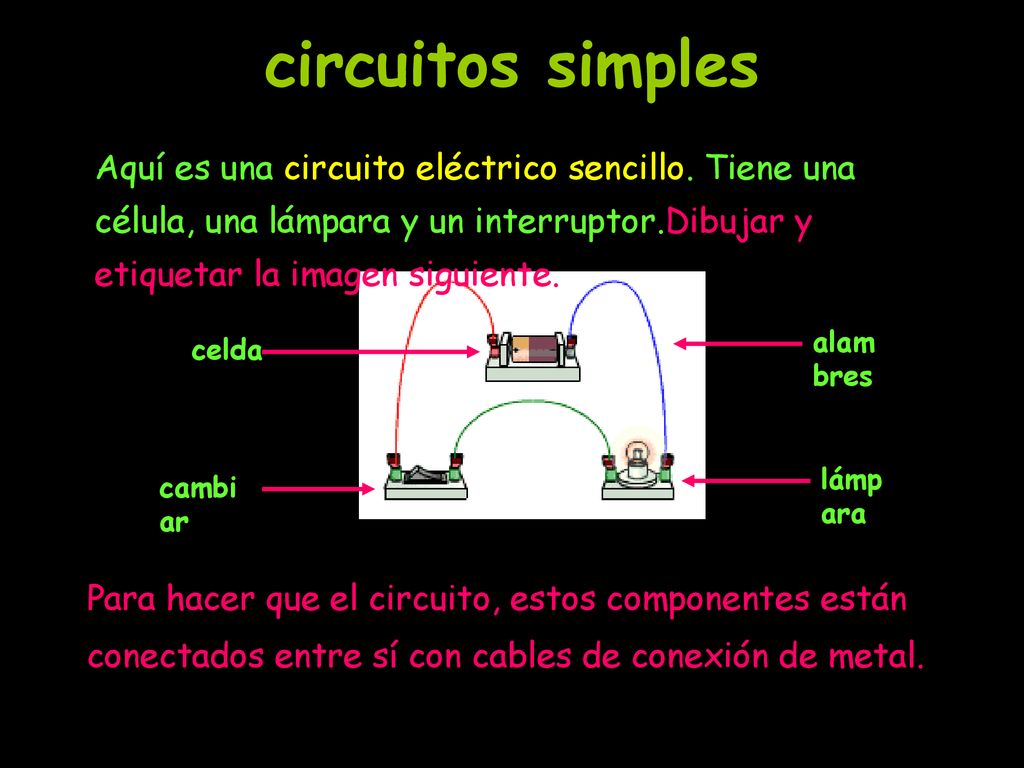

4 circuitos simples Aquí es una circuito eléctrico sencillo. Tiene una célula, una lámpara y un interruptor.Dibujar y etiquetar la imagen siguiente. alambres celda lámpara cambiar Para hacer que el circuito, estos componentes están conectados entre sí con cables de conexión de metal.

5 circuitos simples Cuando el interruptor está cerrado, la lámpara se enciende. Esto es porque hay una trayectoria continua de metal para lacorriente eléctrica fluya alrededor. Si hubiera cualquier rotura en el circuito, la corriente no puede fluir. Es un circuito abierto.

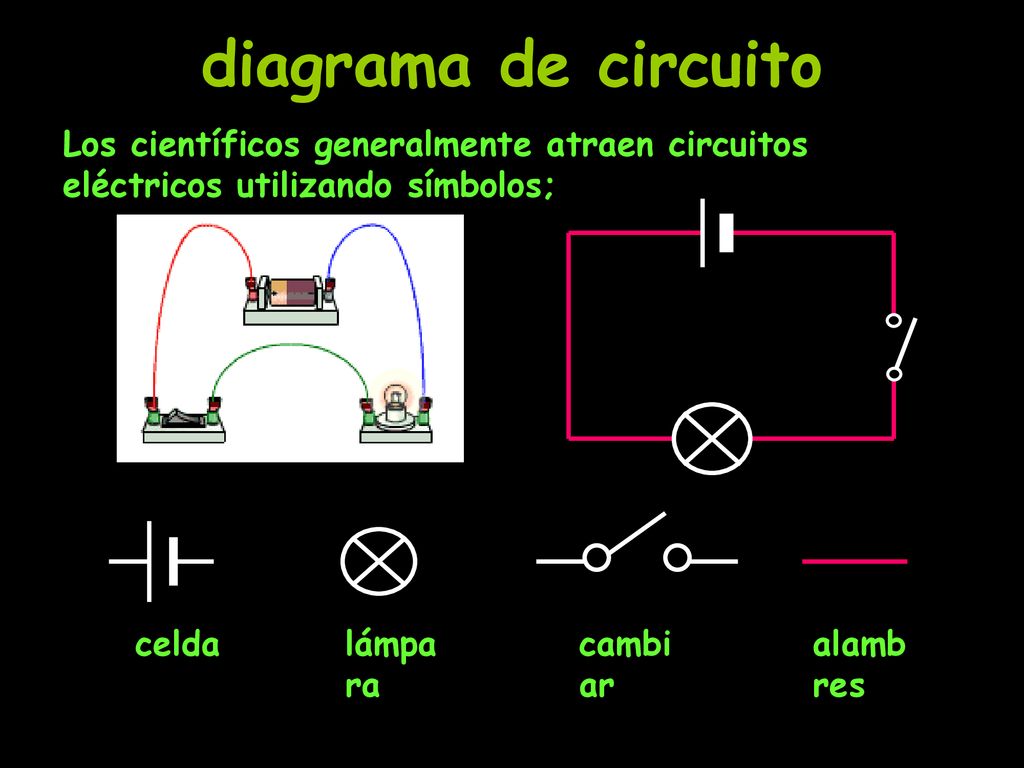

6 diagrama de circuito Los científicos generalmente atraen circuitos eléctricos utilizando símbolos; celda lámpara cambiar alambres

7 diagramas de circuitos

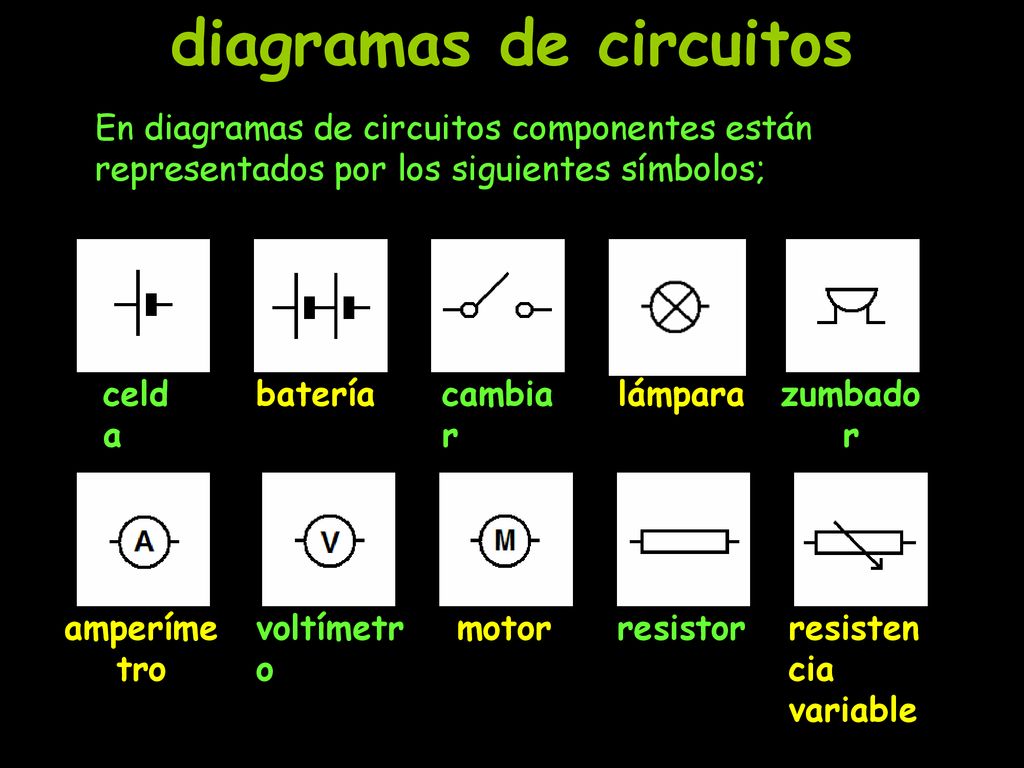

En diagramas de circuitos componentes están representados por los siguientes símbolos; celda batería cambiar lámpara zumbador amperímetro voltímetro motor resistor resistencia variable

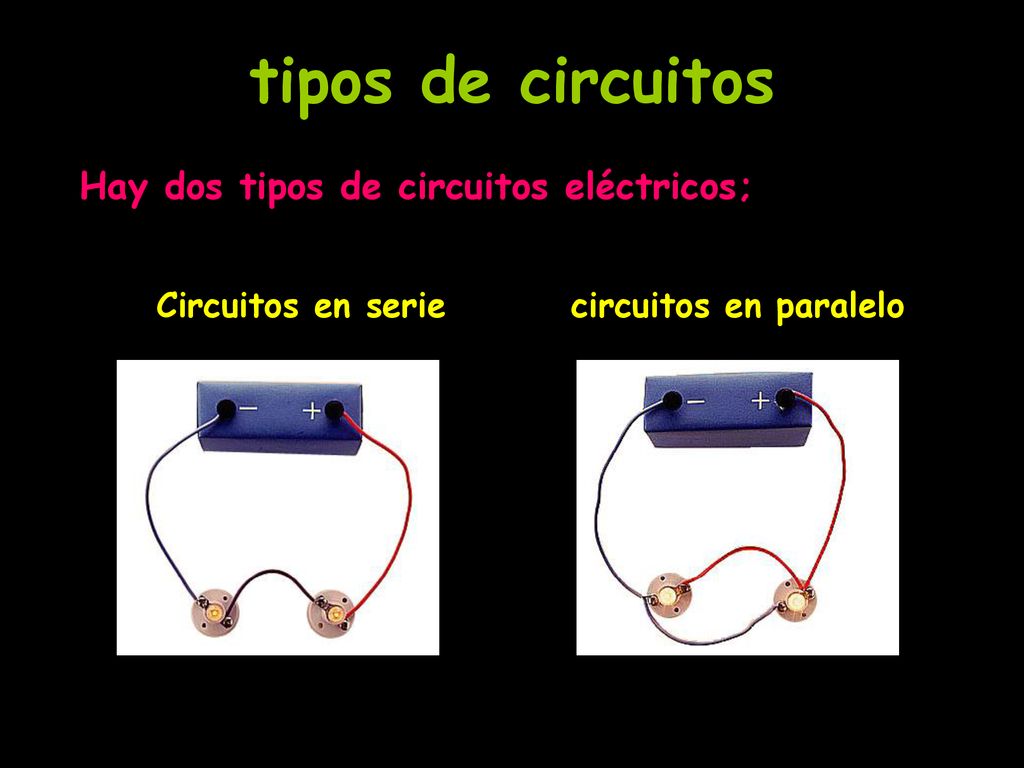

8 tipos de circuitos Hay dos tipos de circuitos eléctricos;
Circuitos en serie circuitos en paralelo

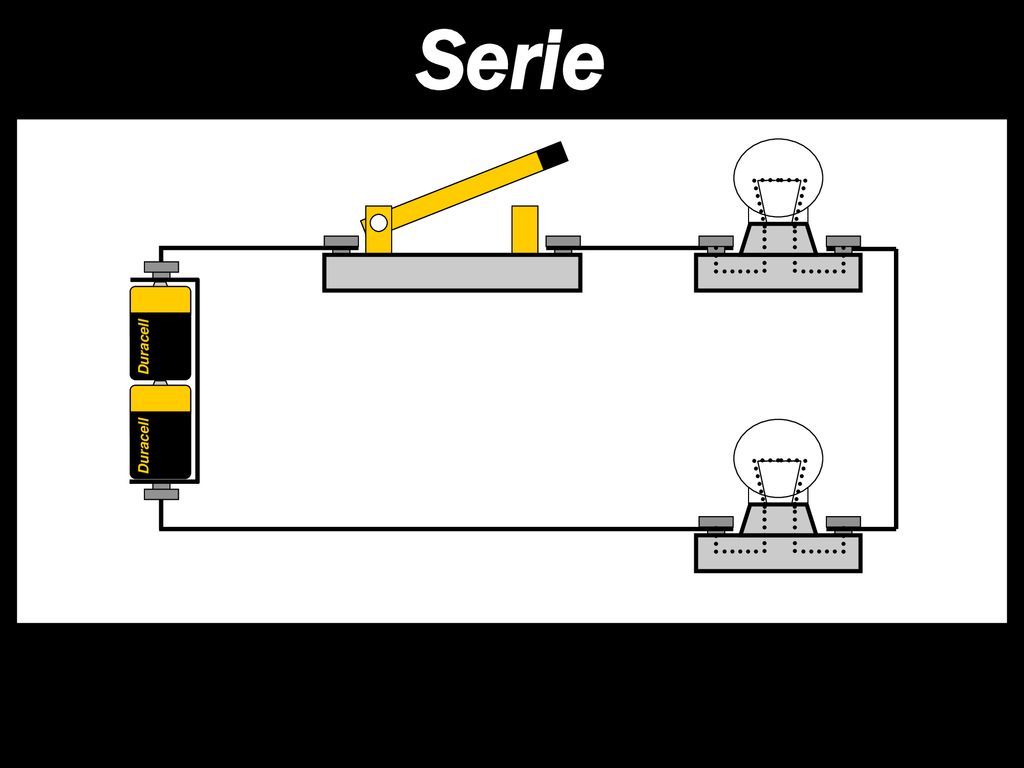

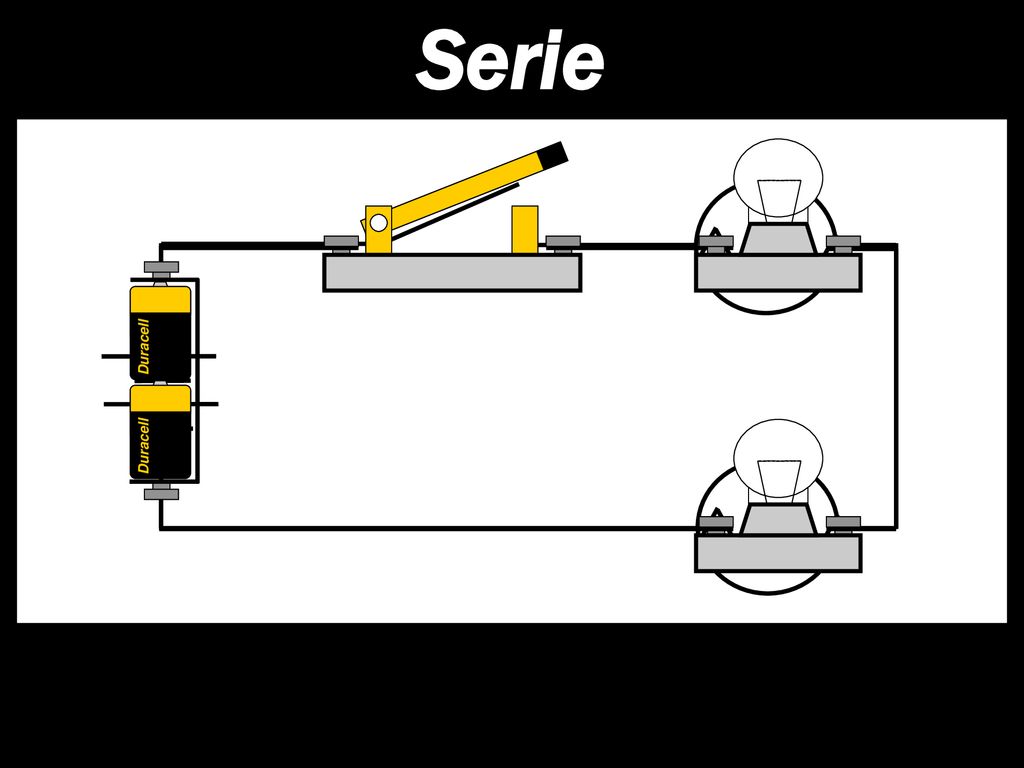

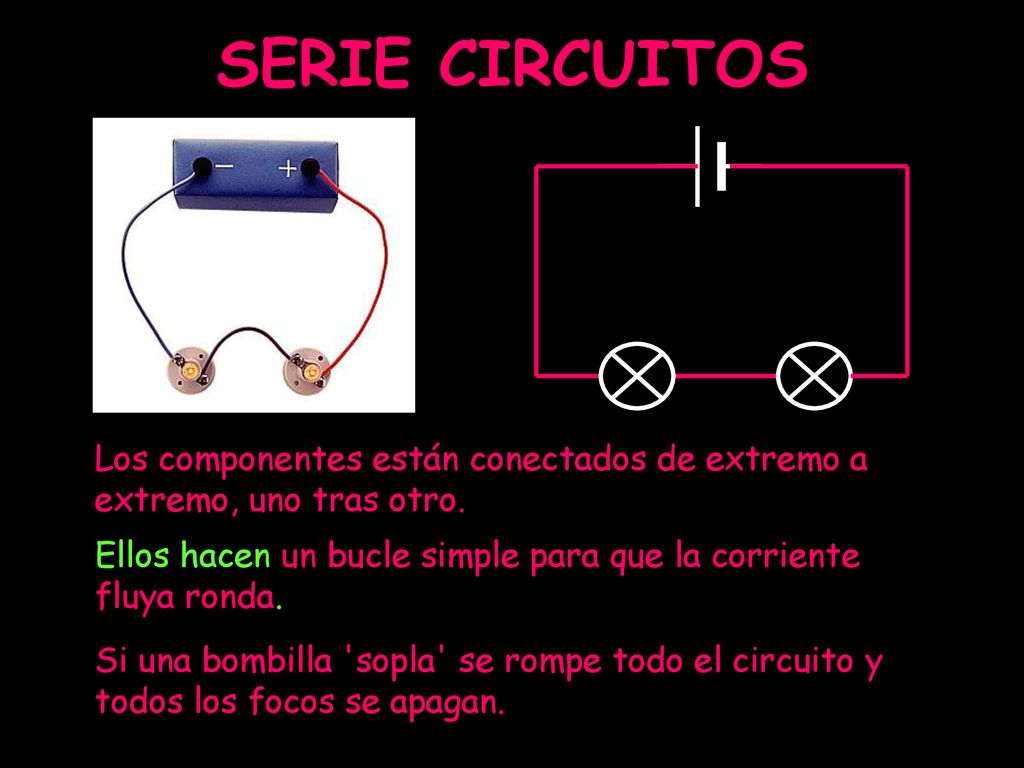

9 SERIE CIRCUITOS Los componentes están conectados de extremo a extremo, uno tras otro. Ellos hacen un bucle simple para que la corriente fluya ronda. Si una bombilla 'sopla' se rompe todo el circuito y todos los focos se apagan.

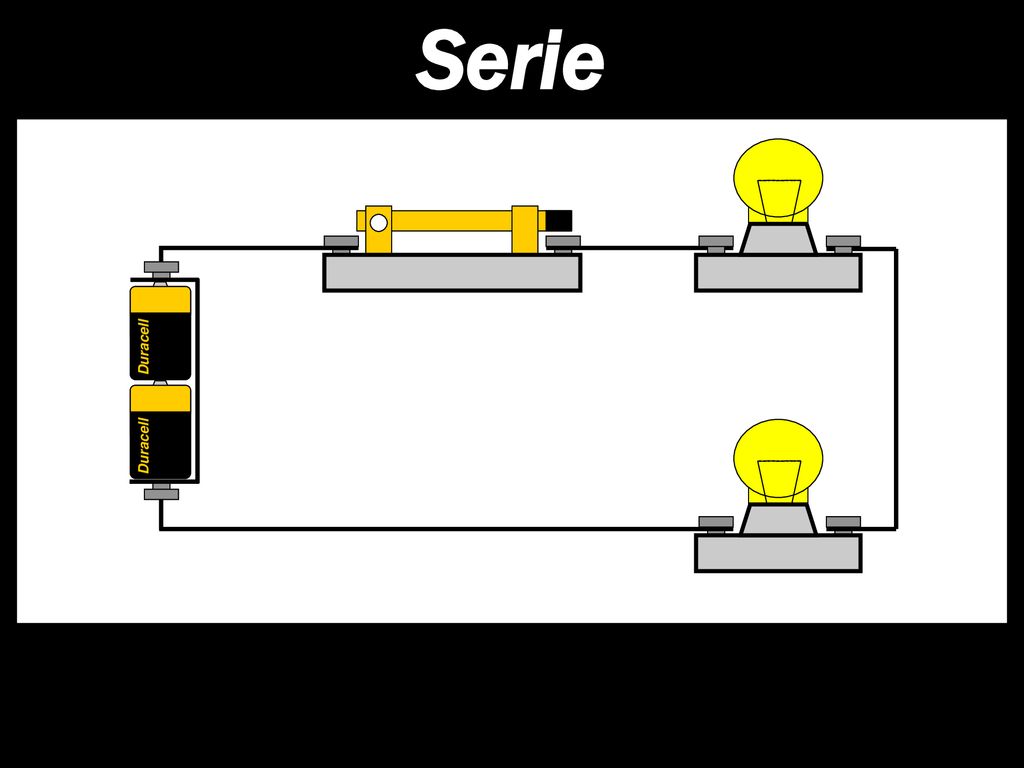

10 Serie Duracell

11 Serie Duracell

12 Serie Duracell

13 Serie Duracell

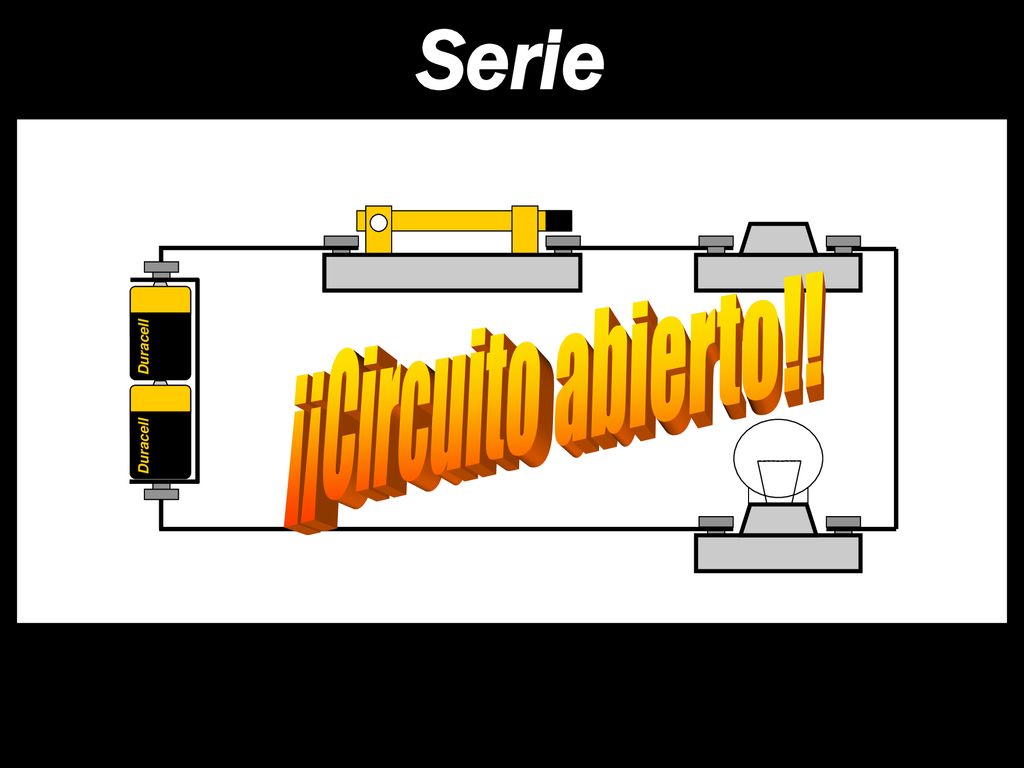

14 Serie Duracell ¡¡Circuito abierto!!

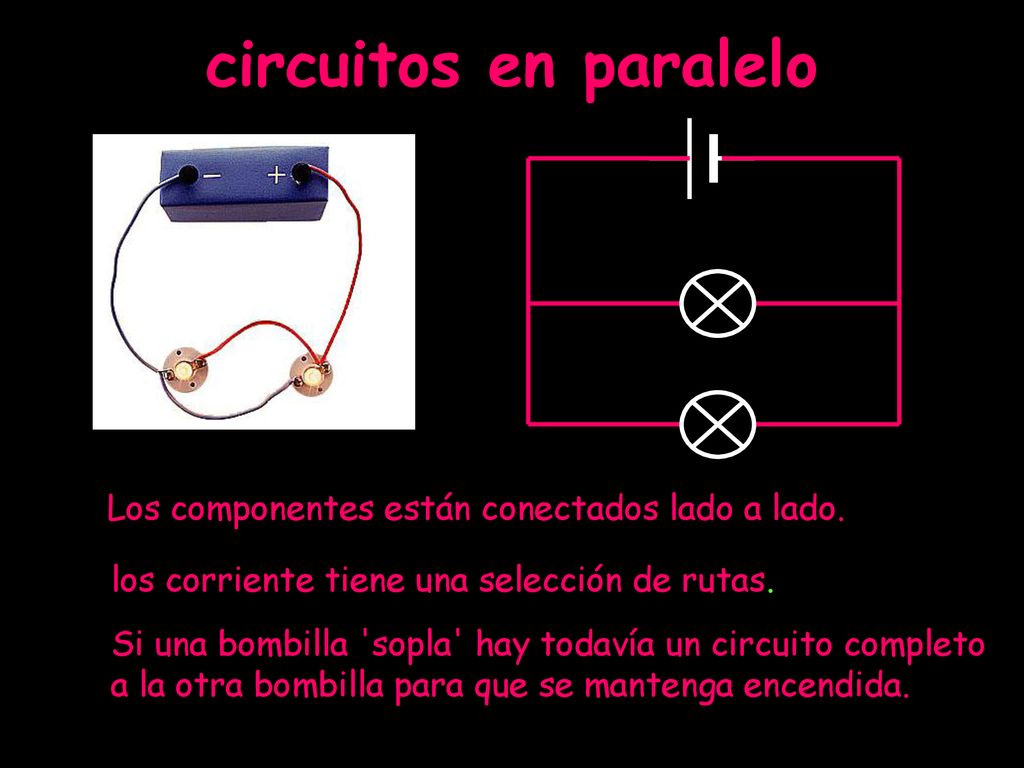

15 circuitos en paralelo Los componentes están conectados lado a lado.
los corriente tiene una selección de rutas. Si una bombilla 'sopla' hay todavía un circuito completo a la otra bombilla para que se mantenga encendida.

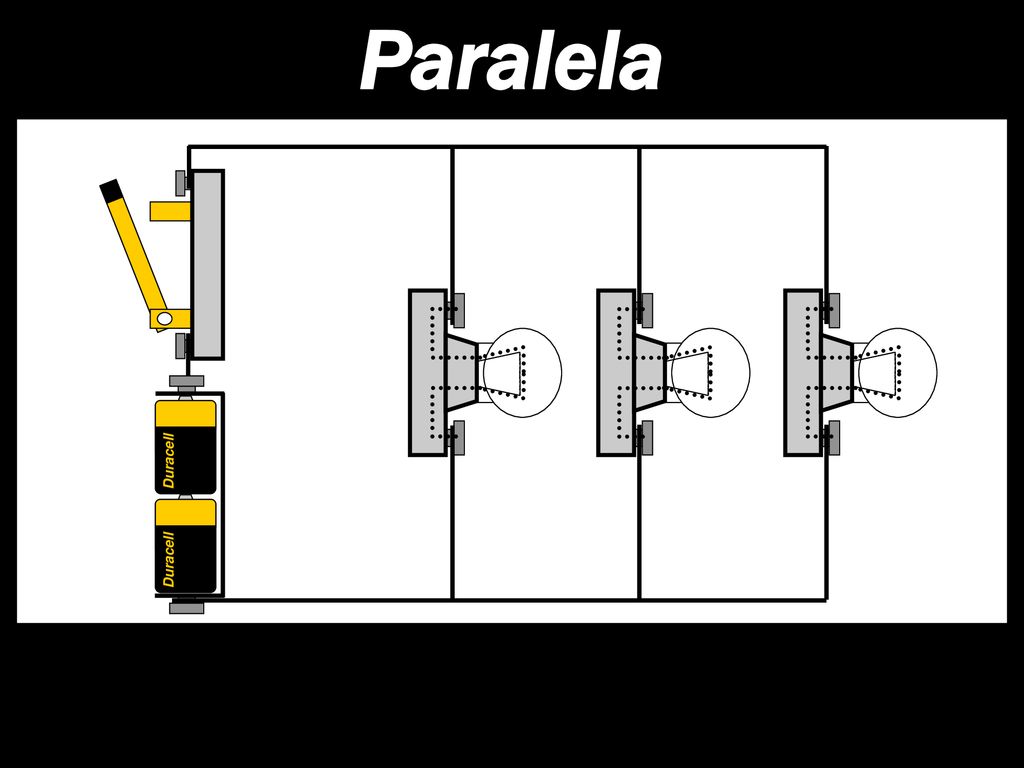

16 Paralela

17 Paralela Duracell

18 Paralela Duracell

19 Paralela Duracell

20 Paralela Duracell

21 Paralela Duracell

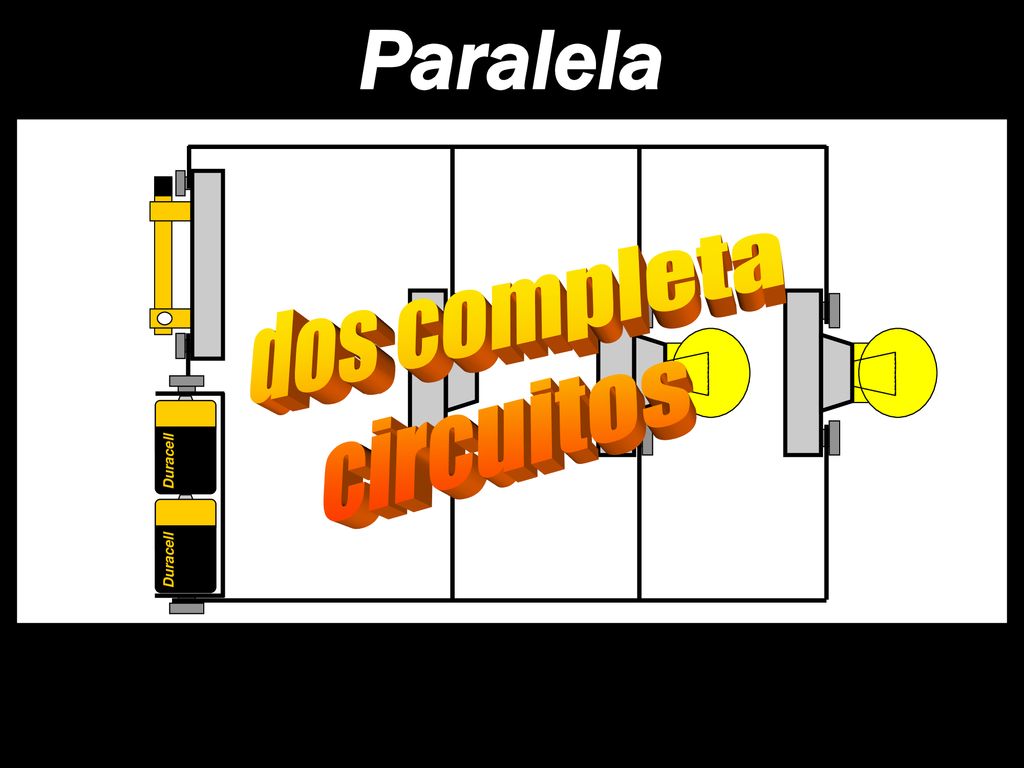

22 Paralela dos completa circuitos Duracell

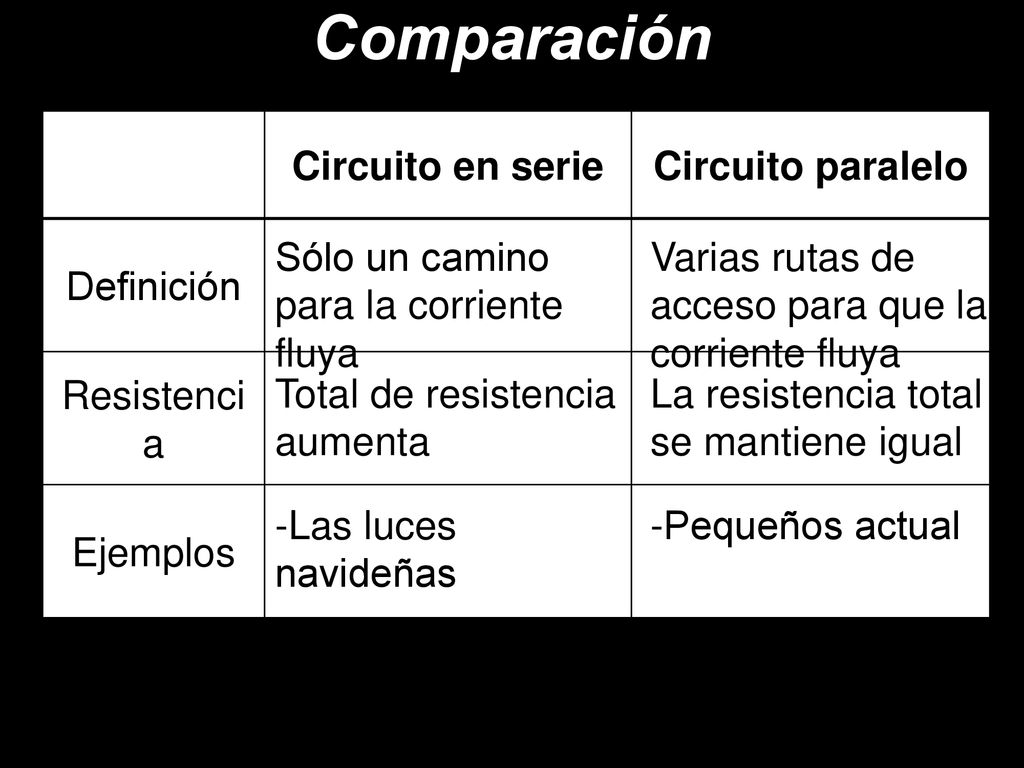

23 Comparación Circuito en serie Circuito paralelo Definición Resistencia
Ejemplos Sólo un camino para la corriente fluya Varias rutas de acceso para que la corriente fluya Total de resistencia aumenta La resistencia total se mantiene igual Las luces navideñas -Pequeños actual
