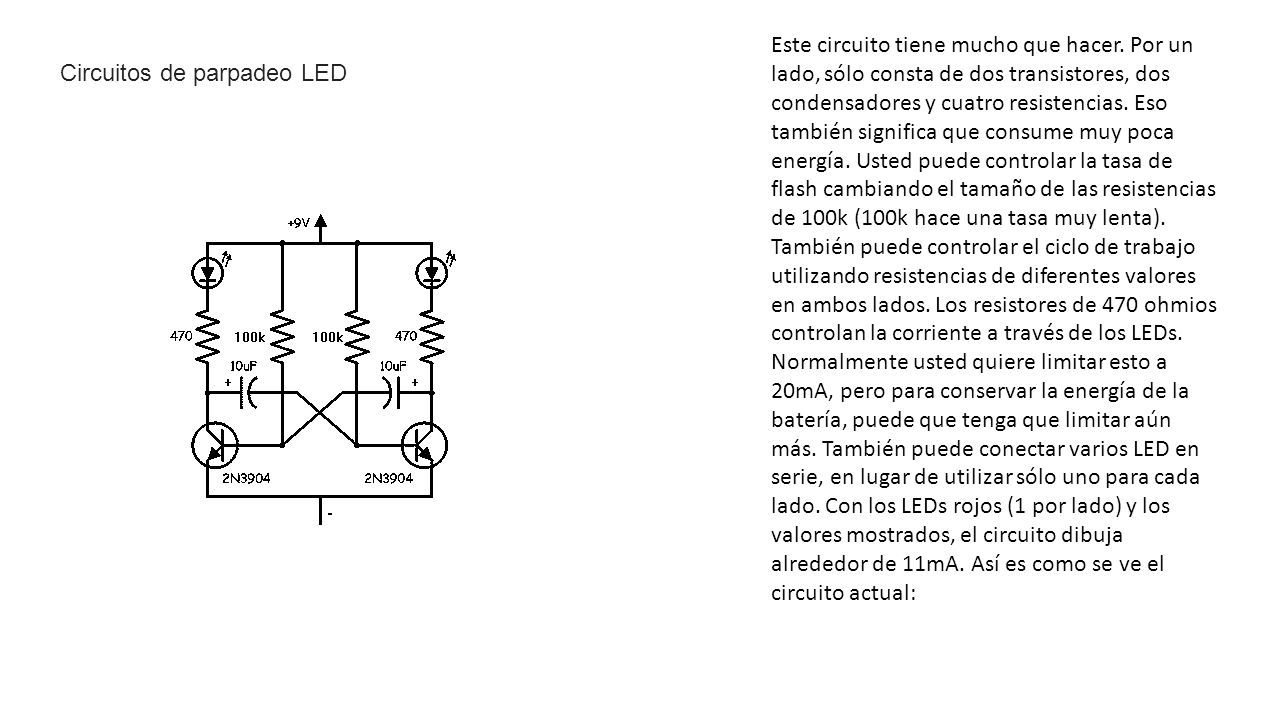

Este circuito tiene mucho que hacer. Por un lado, sólo consta de dos transistores, dos condensadores y cuatro resistencias. Eso también significa que consume muy poca energía. Usted puede controlar la tasa de flash cambiando el tamaño de las resistencias de 100k (100k hace una tasa muy lenta). También puede controlar el ciclo de trabajo utilizando resistencias de diferentes valores en ambos lados. Los resistores de 470 ohmios controlan la corriente a través de los LEDs. Normalmente usted quiere limitar esto a 20mA, pero para conservar la energía de la batería, puede que tenga que limitar aún más. También puede conectar varios LED en serie, en lugar de utilizar sólo uno para cada lado. Con los LEDs rojos (1 por lado) y los valores mostrados, el circuito dibuja alrededor de 11mA. Así es como se ve el circuito actual: Circuitos de parpadeo LED
