CIRCUITOS ELÉCTRICOS.

Presentación del tema: "CIRCUITOS ELÉCTRICOS."— Transcripción de la presentación:

1 CIRCUITOS ELÉCTRICOS

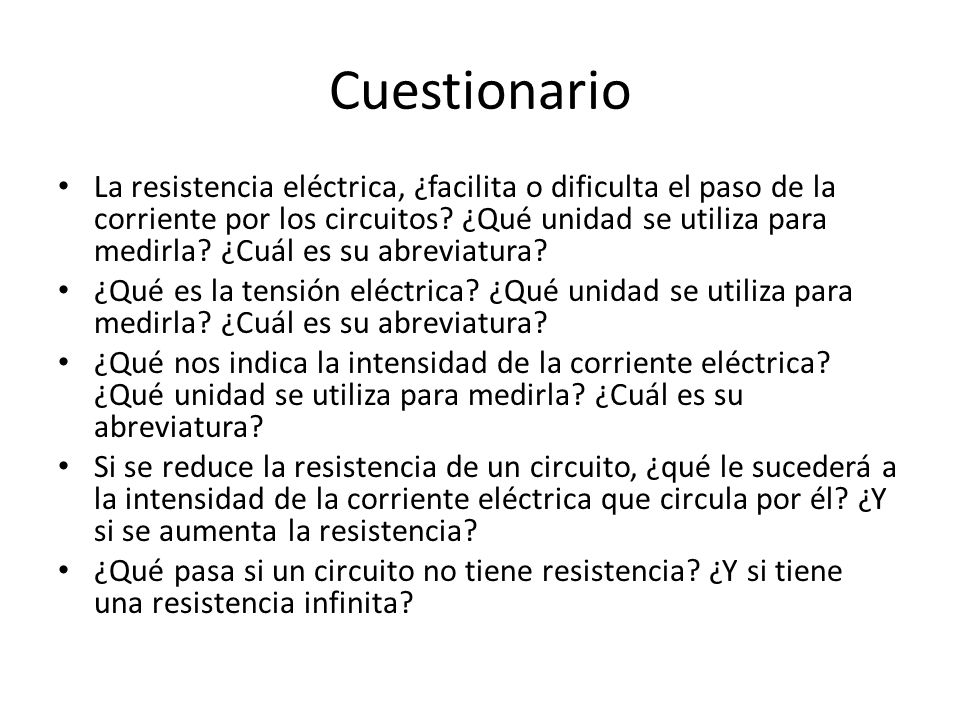

2 Cuestionario La resistencia eléctrica, ¿facilita o dificulta el paso de la corriente por los circuitos? ¿Qué unidad se utiliza para medirla? ¿Cuál es su abreviatura? ¿Qué es la tensión eléctrica? ¿Qué unidad se utiliza para medirla? ¿Cuál es su abreviatura? ¿Qué nos indica la intensidad de la corriente eléctrica? ¿Qué unidad se utiliza para medirla? ¿Cuál es su abreviatura? Si se reduce la resistencia de un circuito, ¿qué le sucederá a la intensidad de la corriente eléctrica que circula por él? ¿Y si se aumenta la resistencia? ¿Qué pasa si un circuito no tiene resistencia? ¿Y si tiene una resistencia infinita?

3 Estructura del átomo

4 Conductores y asilantes

5 La corriente eléctrica

6 Resistencia eléctrica

7 Tensión y corriente eléctrica

8 La intensidad eléctrica

9 ¿Cómo calcular la intensidad de la corriente?

10 Al aumentar la tensión, aumenta la intensidad

11 Al aumentar la resistencia, disminuye la intensidad

12 Al aumentar la resistencia, disminuye la intensidad

13

14 Ley de Ohm

15 Cuestionario ¿Qué es la corriente eléctrica?
¿Qué diferencia hay entre los materiales conductores y los aislantes? Pon dos ejemplos de cada. ¿Qué es un circuito eléctrico? ¿Para qué sirven los circuitos eléctricos? ¿Qué familias de componentes eléctricos hay? ¿Qué función hace cada una? ¿Qué es un símbolo eléctrico? Dibuja los símbolos de la bombilla, la pila, los cables, el interruptor y el pulsador.

16 El circuito eléctrico

17 Familias de componentes eléctricos

18 Familias de componentes eléctricos

19 Familias de componentes eléctricos

20 El esquema eléctrico

21 Cuestionario ¿Qué linternas iluminan más, las que tienen 2 pilas conectadas en serie, o las que tienen 3 pilas? ¿Qué pasa si un receptor conectado en serie a otros receptores se avería? ¿Por qué? Pon un ejemplo. Dibuja el esquema eléctrico de un circuito, alimentado por una pila de 9 V, que tenga un motor, una bombilla y un zumbador conectados en serie. En un circuito con 3 bombillas en serie y una pila de 9 V, ¿qué tensión recibe cada bombilla? ¿Por qué?

22 Conexión en serie de generadores

23 En serie, se suma la tensión de todos los generadores

24 A mayor tensión, mayor potencia

25 Ejemplos de circuitos con receptores en serie

26 Si un receptor enserie falla, dejan de funcionar todos los demás
Los receptores en serie se reparten la tensión del generador

27 Cuestionario ¿Cuál es la principal ventaja de conectar pilas o baterías en paralelo? ¿En cuál de estos dos circuitos lucirán las bombillas con más intensidad? ¿Por qué? En un circuito que tiene 3 bombillas en paralelo, ¿qué ocurre si una de ellas se funde? ¿Por qué? ¿Por qué están conectados en paralelo los electrodomésticos de una vivienda?

28 Conexión en paralelo de generadores

29 Ejemplo de circuito con dos pilas en paralelo

30 Dos o más generadores en paralelo generan la misma tensión que uno solo

31 La conexión en paralelo de pilas y baterías aumenta la autonomía del circuito

32 Conexiones en paralelo de receptores

33 La tensión del generador llega igual a todos los receptores conectados en paralelo

34 Si uno de los receptores se apaga o se estropea, los demás siguen funcionando

35 Un par de ejemplos más de receptores conectados en paralelo

36 Cuántos más receptores en paralelo, más rápidamente se descargan las pilas

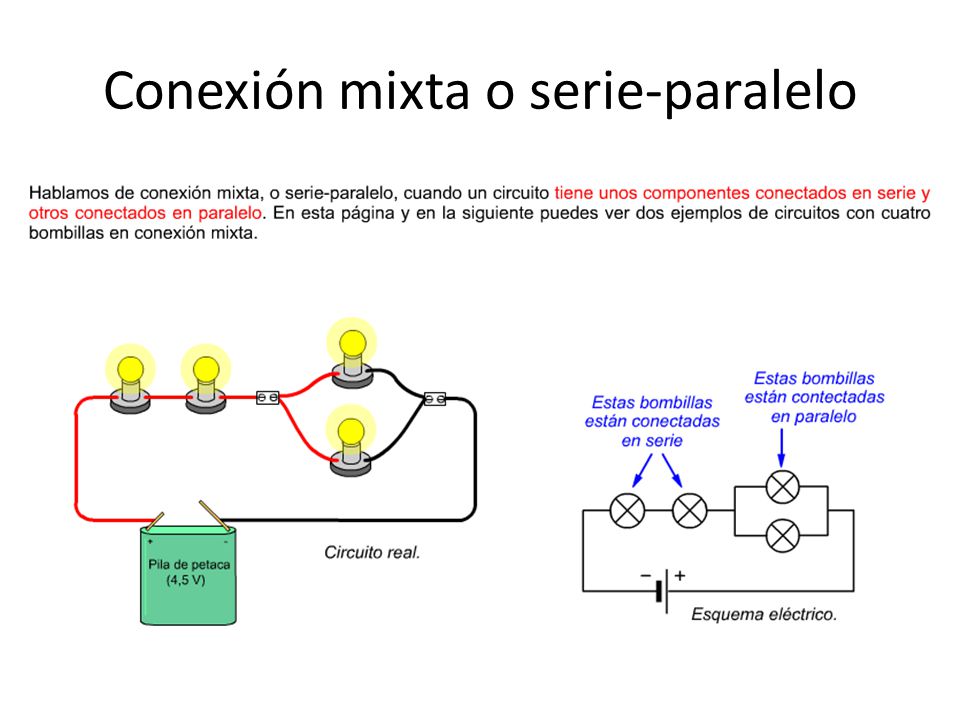

37 Conexión mixta o serie-paralelo

38

39 Una linterna con pilas en conexión mixta
