2 Circuito eléctrico Un circuito eléctrico es un conjunto de operadores que están interconectados y permiten el paso de la corriente eléctrica. Ejemplo

3 eléctrico en el que se perciben
Circuito eléctrico On Pasa el mouse para encenderlo Este es un ejemplo de circuito eléctrico en el que se perciben varios elementos que más adelante conoceremos su nombre

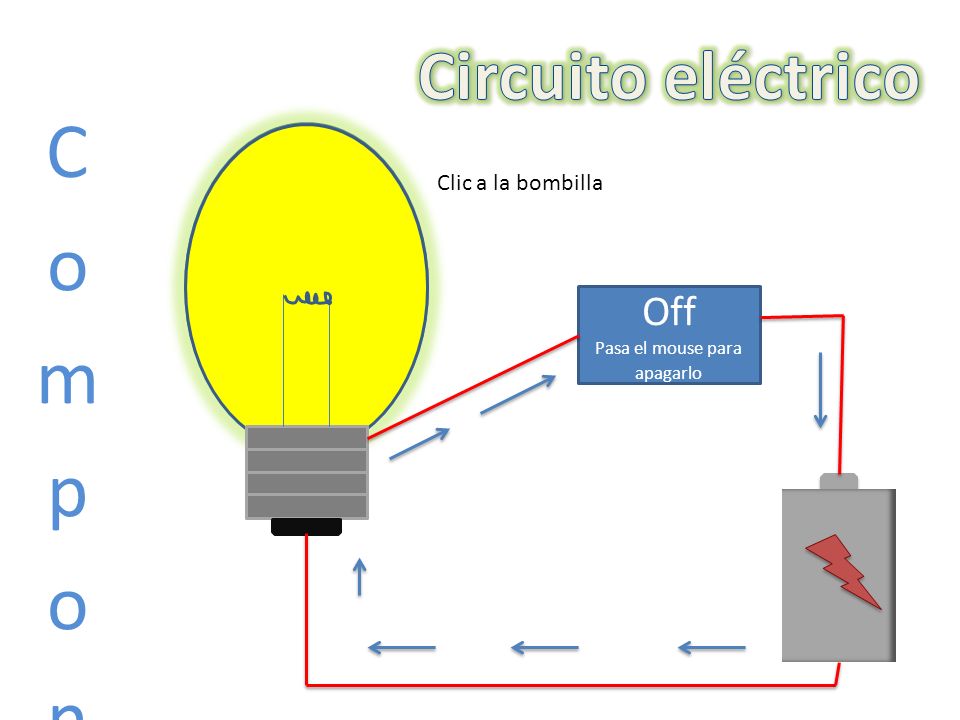

4 Componentes Circuito eléctrico Off Clic a la bombilla
Pasa el mouse para apagarlo

5 Componentes Circuito eléctrico Off Receptor Clic sobre el interruptor

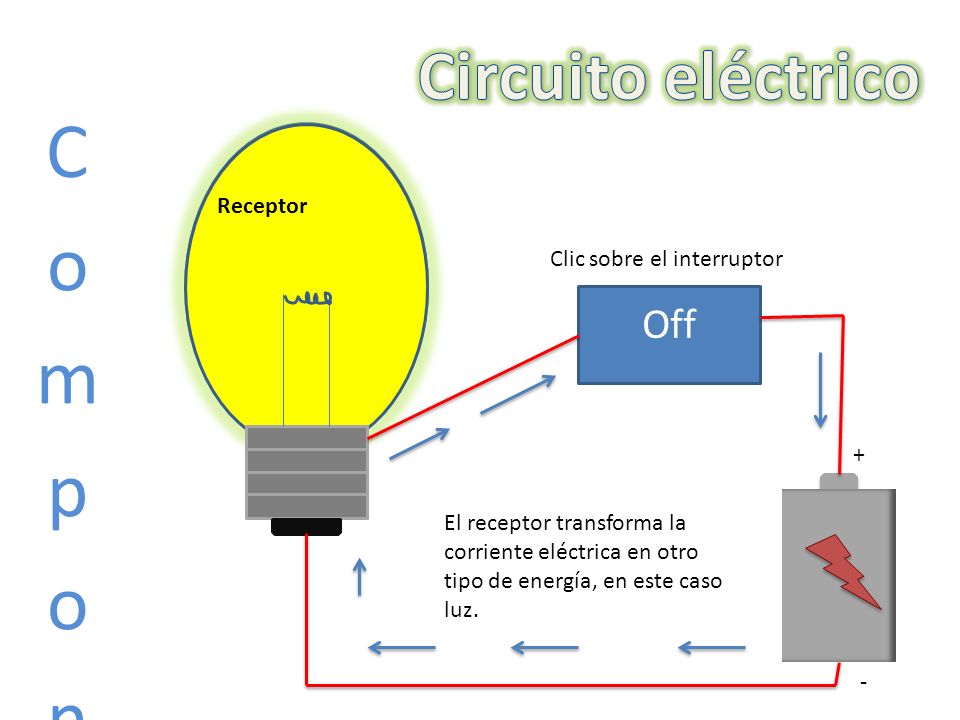

+ El receptor transforma la corriente eléctrica en otro tipo de energía, en este caso luz. -

6 Componentes Circuito eléctrico Off Controlador
El controlador se encarga de Abrir y cerrar el circuito. Se Conoce como interruptor + Clic sobre el cable -

7 Componentes Circuito eléctrico Off + Clic sobre la pila
El transportador interconecta Todos los operadores para que Pueda pasar la corriente eléctrica Transportador -

8 Componentes Circuito eléctrico Off + El generador aporta energía para
Que funcione el circuito eléctrico Generador TIPOS DE CIRCUITO -

9 Circuito eléctrico On SERIE Pase el mouse para encender

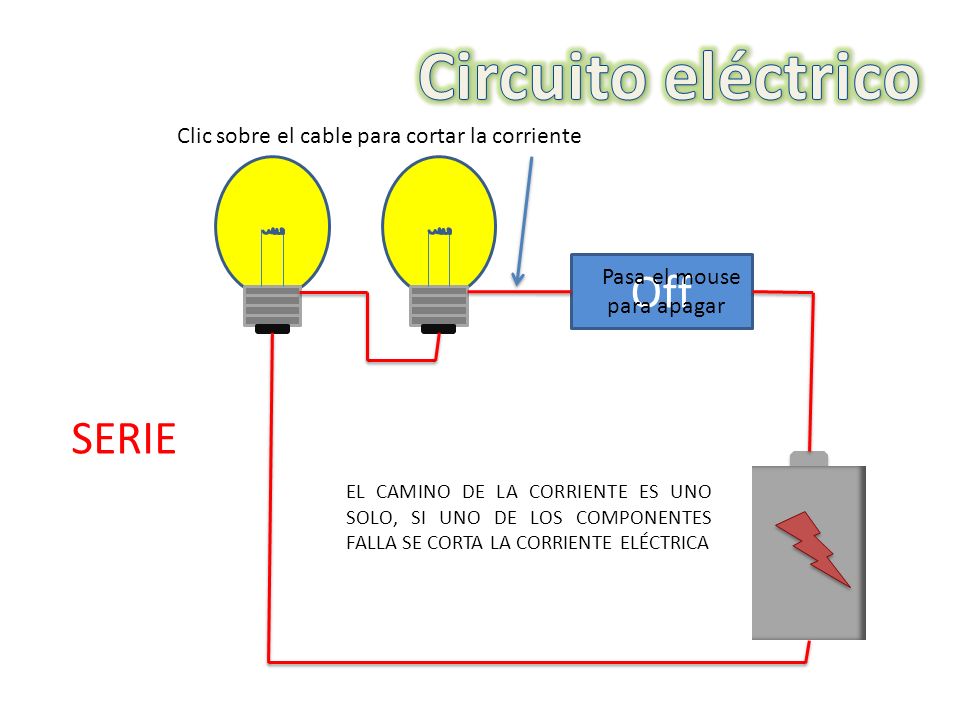

EL CAMINO DE LA CORRIENTE ES UNO SOLO, SI UNO DE LOS COMPONENTES FALLA SE CORTA LA CORRIENTE ELÉCTRICA

10 Circuito eléctrico Off SERIE CIRCUITO EN PARALELO
EL CAMINO DE LA CORRIENTE ES UNO SOLO, SI UNO DE LOS COMPONENTES FALLA SE CORTA LA CORRIENTE ELÉCTRICA CIRCUITO EN PARALELO

11 Circuito eléctrico Off SERIE
Clic sobre el cable para cortar la corriente Off Pasa el mouse para apagar SERIE EL CAMINO DE LA CORRIENTE ES UNO SOLO, SI UNO DE LOS COMPONENTES FALLA SE CORTA LA CORRIENTE ELÉCTRICA

12 Circuito eléctrico On PARALELO
LA CORRIENTE TRANSITA POR VARIOS CAMINOS, SI UNO DE LOS COMPONENTES FALLA NO SE CORTA LA ELECTRICIDAD. On Pase el mouse para encender PARALELO

13 Circuito eléctrico On PARALELO Comenzar de nuevo
LA CORRIENTE TRANSITA POR VARIOS CAMINOS, SI UNO DE LOS COMPONENTES FALLA NO SE CORTA LA ELECTRICIDAD. On PARALELO Comenzar de nuevo

14 Circuito eléctrico Off PARALELO pase el mouse para apagar
LA CORRIENTE TRANSITA POR VARIOS CAMINOS, SI UNO DE LOS COMPONENTES FALLA NO SE CORTA LA ELECTRICIDAD. pase el mouse para apagar Off PARALELO Clic sobre el cable Para cortar la corriente
