1 Conceptos básicos Profesora: Pamela Páez C.
Electricidad Conceptos básicos Profesora: Pamela Páez C.

2 protones, neutrones y electrones.
CARGA ELÉCTRICA. Como sabemos de ciencias, la materia está formada por átomos (partículas muy pequeñas que no se ven a simple vista). A su vez los átomos están formados por partículas aún más pequeñas: protones, neutrones y electrones. Los protones y neutrones están inmóviles en el centro del átomo (núcleo).

3 Por el contrario, los electrones son móviles y orbitan alrededor del núcleo del átomo.

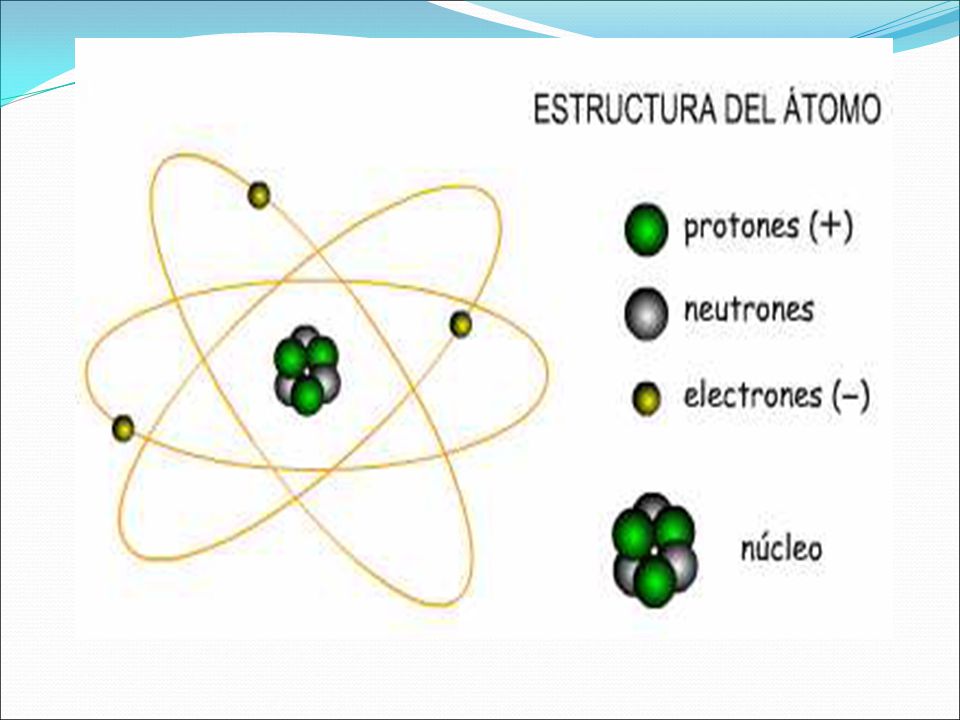

Estas partículas subatómicas poseen una propiedad llamada carga eléctrica: · Protones (+): partículas con carga eléctrica positiva. · Neutrones: partículas sin carga (neutras). · Electrones (-): partículas con carga negativa, responsables del fenómeno de la electricidad.

4

5 Materiales conductores y aislantes
Los materiales conductores son aquellos que permiten el paso de la corriente eléctrica a su través. En general, los metales son buenos conductores (cobre, plata, etc.) Los materiales aislantes son aquellos que no permiten el paso de la corriente eléctrica. Algunos ejemplos de aislantes son los plásticos, la madera y la cerámica.

6 ¿Qué es un circuito eléctrico?
Un circuito eléctrico es un camino cerrado por el que los electrones fluyen de forma continuada, permitiendo la circulación de la corriente eléctrica. Dicho camino cerrado estará formado por la conexión de distintos elementos que conforman el circuito eléctrico.

7 Circuito Simple

8 ELEMENTOS DE UN CIRCUITO ELÉCTRICO.
Un circuito eléctrico es un camino cerrado formado por la asociación de varios elementos conectados entre sí. Los elementos básicos de un circuito eléctrico son: · Generador. ( fuente de poder) · Conductor. ( cable) · Receptor. ( ampolleta o motor) · Elementos de control o maniobra.( interruptor) · Elementos de protección. ( fusibles)

9 SÍMBOLOS Y ESQUEMAS ELÉCTRICOS.

10

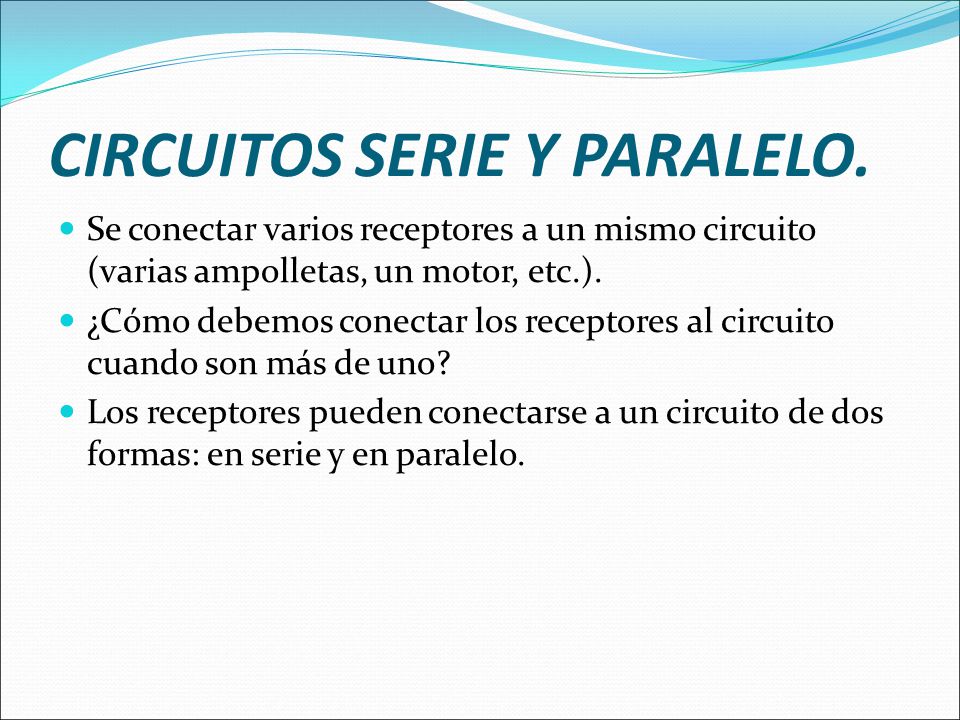

11 CIRCUITOS SERIE Y PARALELO.
Se conectar varios receptores a un mismo circuito (varias ampolletas, un motor, etc.). ¿Cómo debemos conectar los receptores al circuito cuando son más de uno? Los receptores pueden conectarse a un circuito de dos formas: en serie y en paralelo.

12 Circuitos serie. Los receptores están en serie cuando se conectan al circuito uno detrás del otro, compartiendo el mismo cable.

13 Desventaja: Si uno de los receptores en serie falla, dejan de funcionar todos los demás. Esto es debido a que en los receptores en serie la corriente debe pasar por todos y cada uno de ellos, por lo que si uno de ellos se estropea, corta la circulación de corriente en todo el circuito.

14 Circuitos paralelo. Para conectar receptores en paralelo, el cable principal que proviene del generador se debe bifurcar en tantos cables como receptores haya en paralelo.

15 La ventaja es que si uno de los receptores se apaga o
estropea, el resto de receptores siguen funcionando. Esto es debido a que, en la bifurcación, la corriente eléctrica se divide entre los diferentes ramales. Si una rama falla, la corriente puede fluir por las otras ramas no afectadas.
