1 Tema 5: Los dispositivos electrónicos

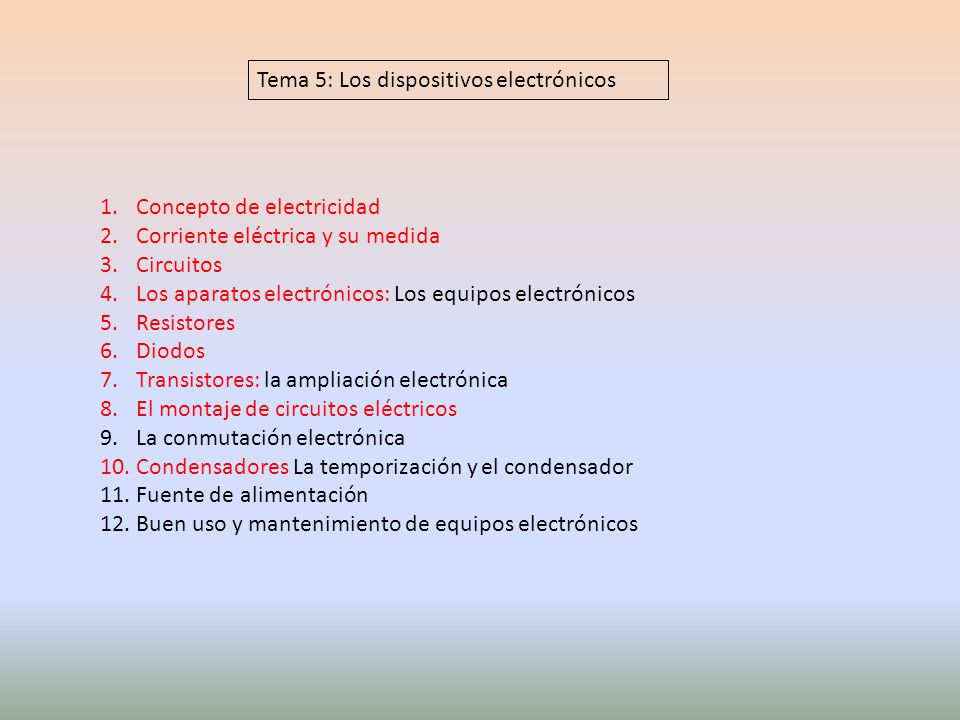

Concepto de electricidad Corriente eléctrica y su medida Circuitos Los aparatos electrónicos: Los equipos electrónicos Resistores Diodos Transistores: la ampliación electrónica El montaje de circuitos eléctricos La conmutación electrónica Condensadores La temporización y el condensador Fuente de alimentación Buen uso y mantenimiento de equipos electrónicos

2 CONCEPTO DE ELECTRICIDAD
Estructura del átomo La teoría aceptada hoy es que el átomo se compone de un núcleo de carga positiva formado por protones y neutrones, en conjunto conocidos como nucleones, alrededor del cual se encuentra una nube de electrones de carga negativa. En el átomo distinguimos dos partes: el núcleo y la corteza. - El núcleo es la parte central del átomo y contiene partículas con carga positiva, los protones, y partículas que no poseen carga eléctrica, es decir son neutras, los neutrones. La masa de un protón es aproximadamente igual a la de un neutrón. Todos los átomos de un elemento químico tienen en el núcleo el mismo número de protones. Este número, que caracteriza a cada elemento y lo distingue de los demás, es el número atómico y se representa con la letra Z. - La corteza es la parte exterior del átomo. En ella se encuentran los electrones, con carga negativa. Éstos, ordenados en distintos niveles, giran alrededor del núcleo. La masa de un electrón es unas 2000 veces menor que la de un protón. Los átomos son eléctricamente neutros, debido a que tienen igual número de protones que de electrones. Así, el número atómico también coincide con el número de electrones.

3 La corriente eléctrica y sus magnitudes

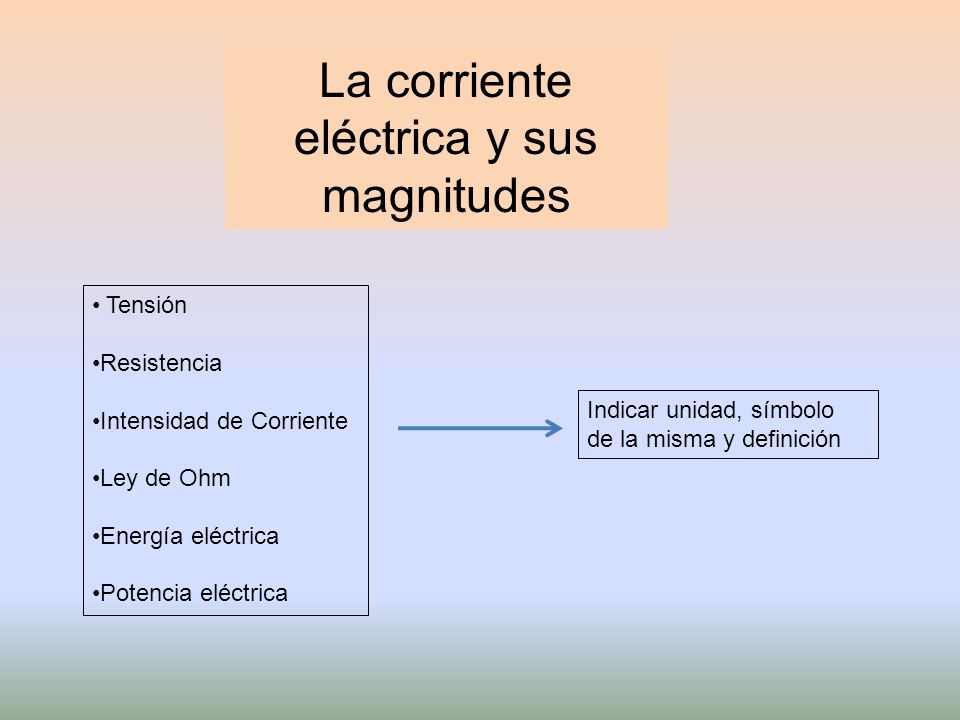

Tensión Resistencia Intensidad de Corriente Ley de Ohm Energía eléctrica Potencia eléctrica Indicar unidad, símbolo de la misma y definición

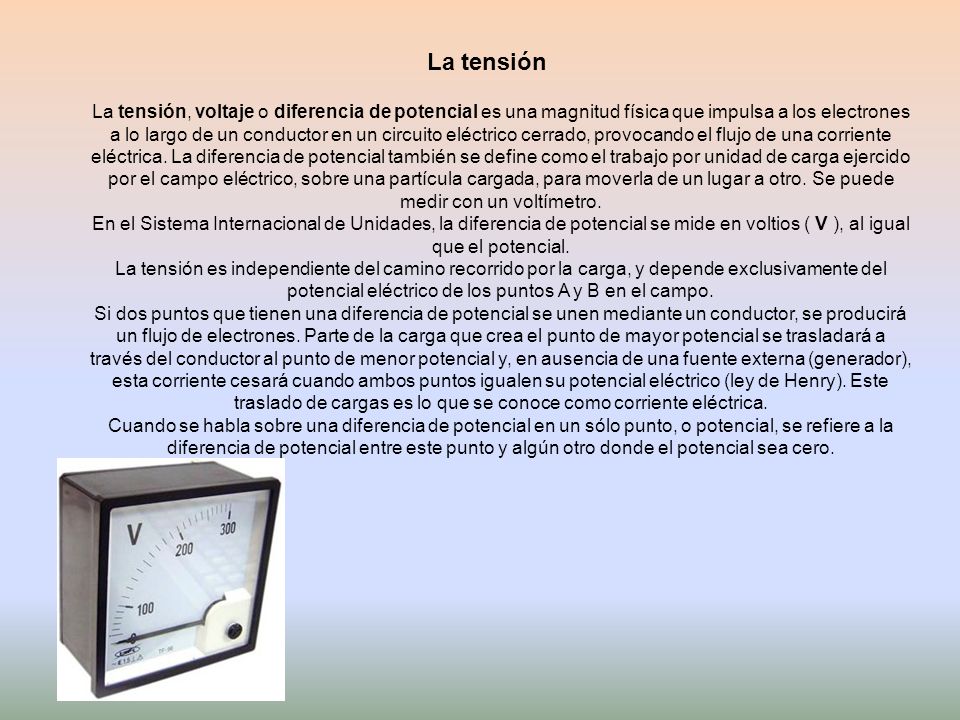

4 La tensión La tensión, voltaje o diferencia de potencial es una magnitud física que impulsa a los electrones a lo largo de un conductor en un circuito eléctrico cerrado, provocando el flujo de una corriente eléctrica. La diferencia de potencial también se define como el trabajo por unidad de carga ejercido por el campo eléctrico, sobre una partícula cargada, para moverla de un lugar a otro. Se puede medir con un voltímetro. En el Sistema Internacional de Unidades, la diferencia de potencial se mide en voltios ( V ), al igual que el potencial. La tensión es independiente del camino recorrido por la carga, y depende exclusivamente del potencial eléctrico de los puntos A y B en el campo. Si dos puntos que tienen una diferencia de potencial se unen mediante un conductor, se producirá un flujo de electrones. Parte de la carga que crea el punto de mayor potencial se trasladará a través del conductor al punto de menor potencial y, en ausencia de una fuente externa (generador), esta corriente cesará cuando ambos puntos igualen su potencial eléctrico (ley de Henry). Este traslado de cargas es lo que se conoce como corriente eléctrica. Cuando se habla sobre una diferencia de potencial en un sólo punto, o potencial, se refiere a la diferencia de potencial entre este punto y algún otro donde el potencial sea cero.

5 La resistencia La resistencia eléctrica de un objeto es una medida de su oposición al paso de una corriente. Descubierta por Georg Ohm en 1827, la resistencia eléctrica tiene un parecido conceptual a la fricción en la física mecánica. La unidad de la resistencia en el Sistema Internacional de Unidades es el ohmio (Ω). Para su medición en la práctica existen diversos métodos, entre los que se encuentra el uso de un ohmímetro. Además, su cantidad recíproca es la conductancia, medida en Siemens. Para una gran cantidad de materiales y condiciones, la resistencia eléctrica no depende de la corriente eléctrica que pasa a través de un objeto o de la tensión en los terminales de este. Esto significa que, dada una temperatura y un material, la resistencia es un valor que se mantendrá constante. Además, de acuerdo con la ley de Ohm la resistencia de un objeto puede definirse como la razón de la tensión y la corriente, así : Según sea la magnitud de esta medida, los materiales se pueden clasificar en conductores, aislantes y semiconductores. Existen además ciertos materiales en los que, en determinadas condiciones de temperatura, aparece un fenómeno denominado superconductividad, en el que el valor de la resistencia es prácticamente nulo.

6 La intensidad de corriente

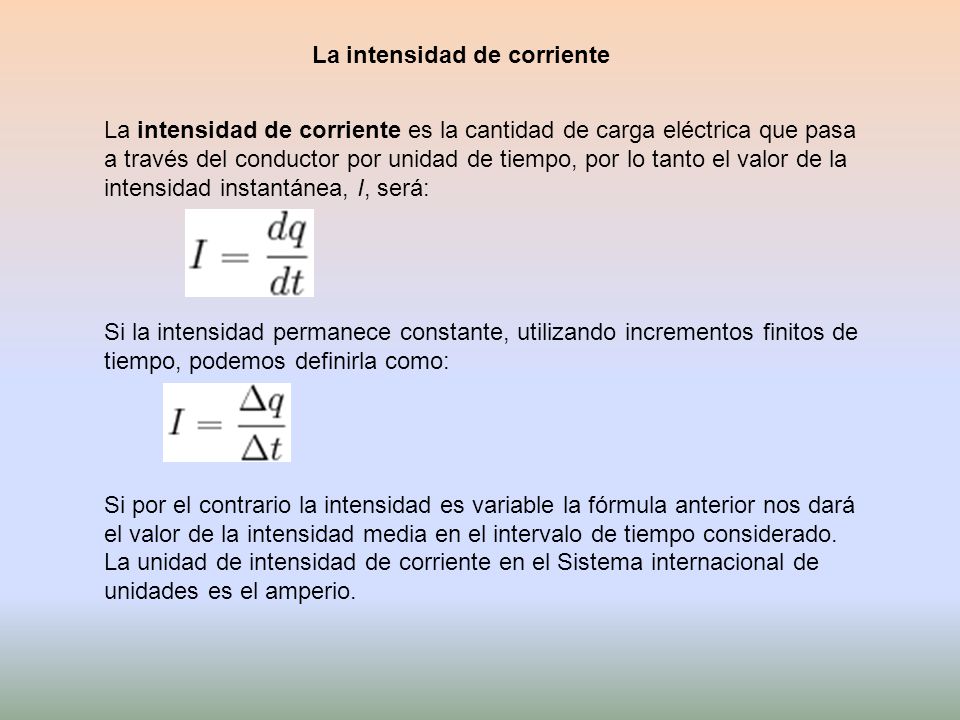

La intensidad de corriente es la cantidad de carga eléctrica que pasa a través del conductor por unidad de tiempo, por lo tanto el valor de la intensidad instantánea, I, será: Si la intensidad permanece constante, utilizando incrementos finitos de tiempo, podemos definirla como: Si por el contrario la intensidad es variable la fórmula anterior nos dará el valor de la intensidad media en el intervalo de tiempo considerado. La unidad de intensidad de corriente en el Sistema internacional de unidades es el amperio.

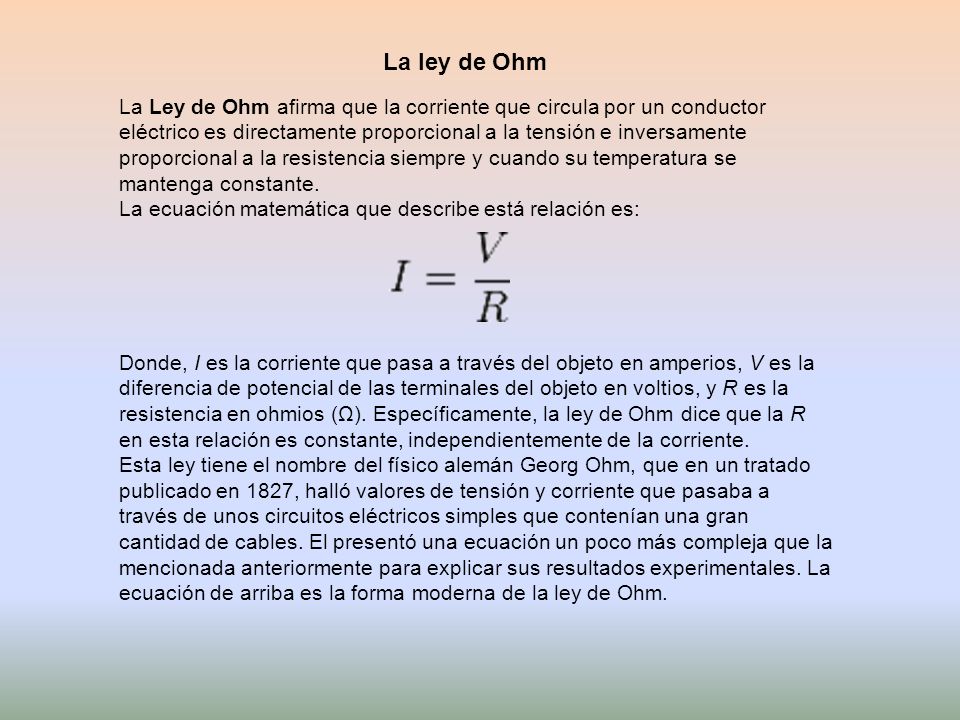

7 La ley de Ohm La Ley de Ohm afirma que la corriente que circula por un conductor eléctrico es directamente proporcional a la tensión e inversamente proporcional a la resistencia siempre y cuando su temperatura se mantenga constante. La ecuación matemática que describe está relación es: Donde, I es la corriente que pasa a través del objeto en amperios, V es la diferencia de potencial de las terminales del objeto en voltios, y R es la resistencia en ohmios (Ω). Específicamente, la ley de Ohm dice que la R en esta relación es constante, independientemente de la corriente. Esta ley tiene el nombre del físico alemán Georg Ohm, que en un tratado publicado en 1827, halló valores de tensión y corriente que pasaba a través de unos circuitos eléctricos simples que contenían una gran cantidad de cables. El presentó una ecuación un poco más compleja que la mencionada anteriormente para explicar sus resultados experimentales. La ecuación de arriba es la forma moderna de la ley de Ohm.

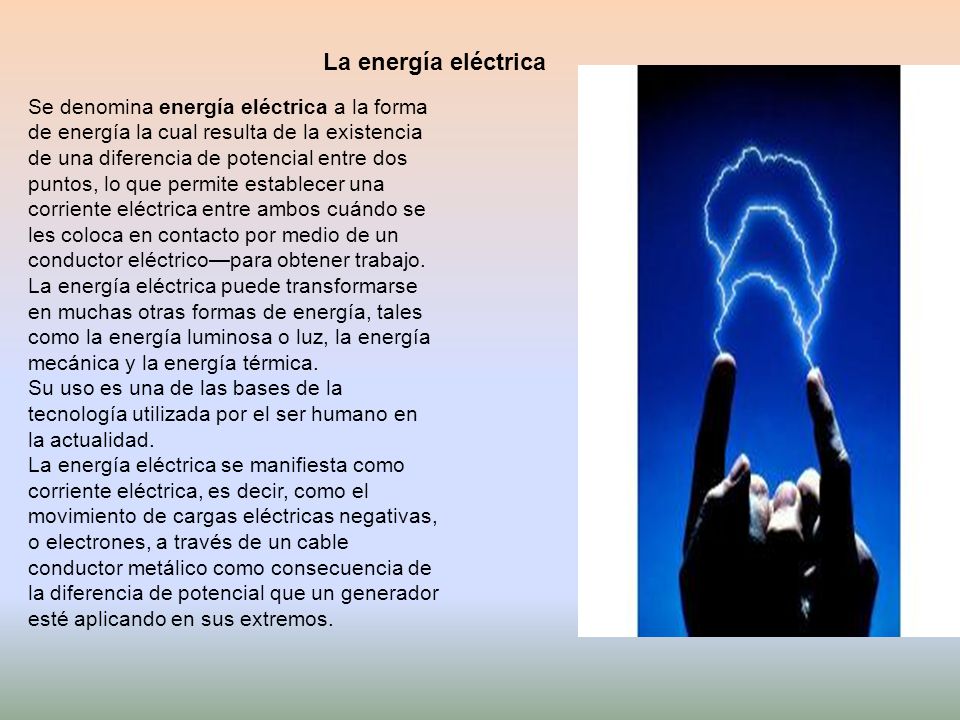

8 La energía eléctrica Se denomina energía eléctrica a la forma de energía la cual resulta de la existencia de una diferencia de potencial entre dos puntos, lo que permite establecer una corriente eléctrica entre ambos cuándo se les coloca en contacto por medio de un conductor eléctrico—para obtener trabajo. La energía eléctrica puede transformarse en muchas otras formas de energía, tales como la energía luminosa o luz, la energía mecánica y la energía térmica. Su uso es una de las bases de la tecnología utilizada por el ser humano en la actualidad. La energía eléctrica se manifiesta como corriente eléctrica, es decir, como el movimiento de cargas eléctricas negativas, o electrones, a través de un cable conductor metálico como consecuencia de la diferencia de potencial que un generador esté aplicando en sus extremos.

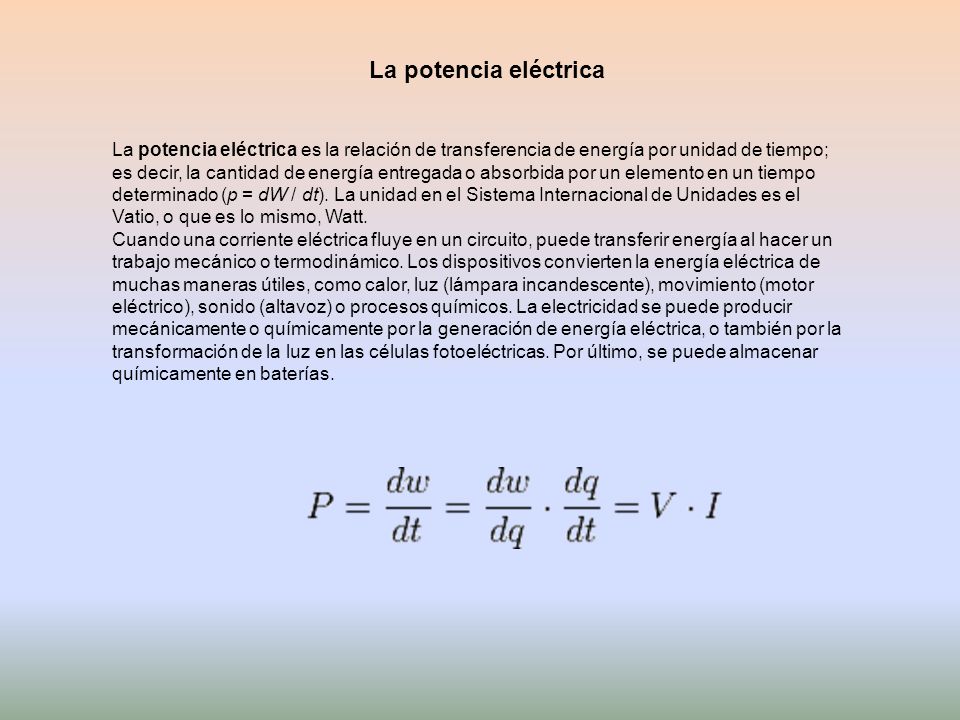

9 La potencia eléctrica La potencia eléctrica es la relación de transferencia de energía por unidad de tiempo; es decir, la cantidad de energía entregada o absorbida por un elemento en un tiempo determinado (p = dW / dt). La unidad en el Sistema Internacional de Unidades es el Vatio, o que es lo mismo, Watt. Cuando una corriente eléctrica fluye en un circuito, puede transferir energía al hacer un trabajo mecánico o termodinámico. Los dispositivos convierten la energía eléctrica de muchas maneras útiles, como calor, luz (lámpara incandescente), movimiento (motor eléctrico), sonido (altavoz) o procesos químicos. La electricidad se puede producir mecánicamente o químicamente por la generación de energía eléctrica, o también por la transformación de la luz en las células fotoeléctricas. Por último, se puede almacenar químicamente en baterías.

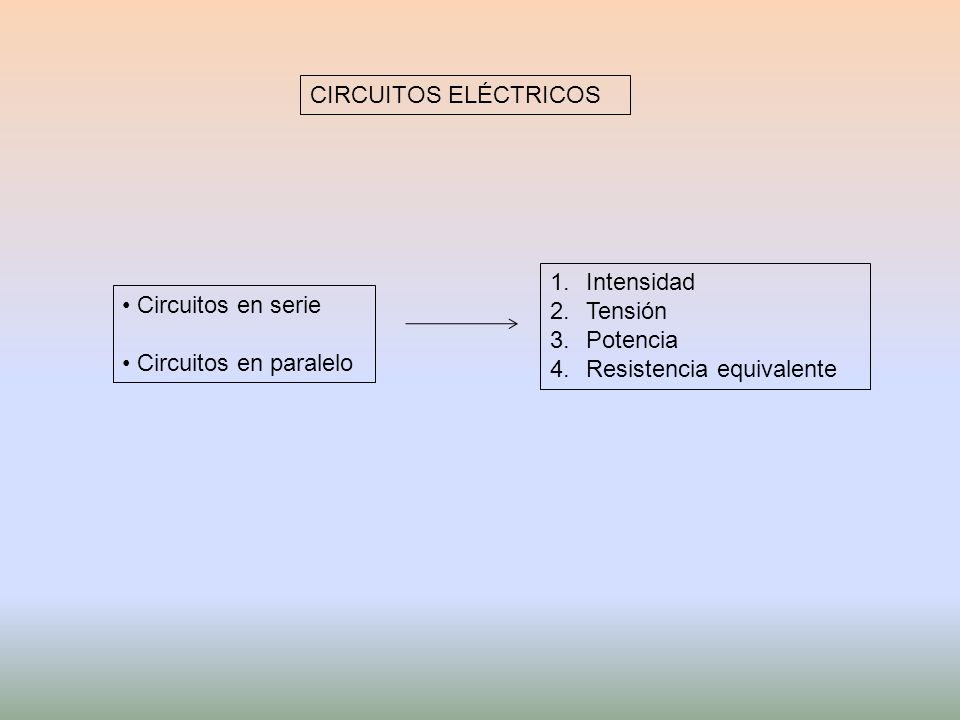

10 CIRCUITOS ELÉCTRICOS Intensidad Tensión Potencia Resistencia equivalente Circuitos en serie Circuitos en paralelo

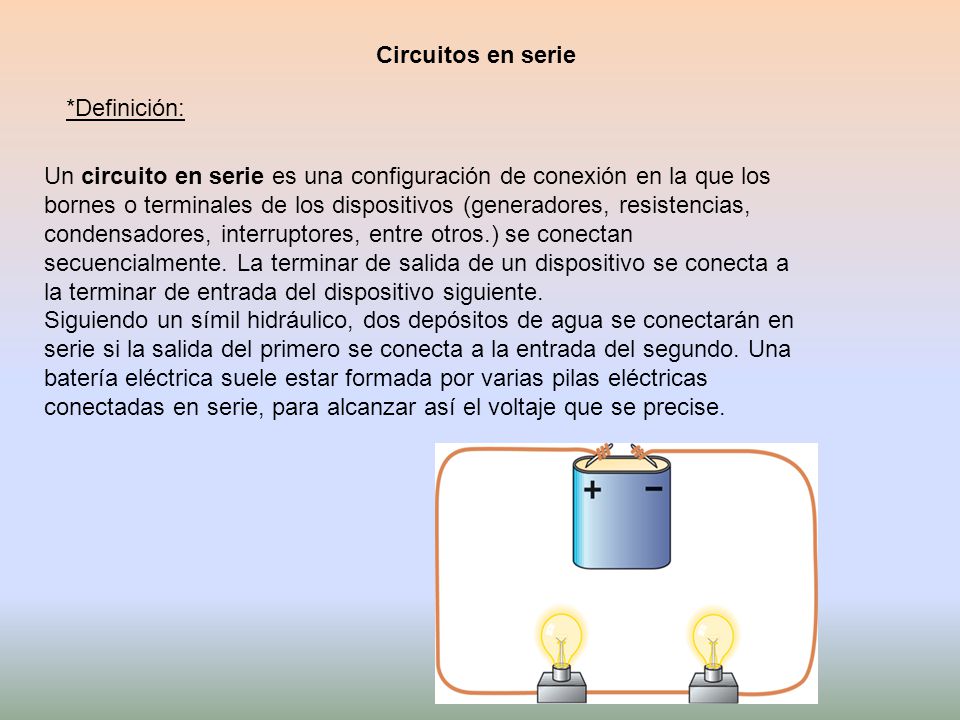

11 Circuitos en serie *Definición: Un circuito en serie es una configuración de conexión en la que los bornes o terminales de los dispositivos (generadores, resistencias, condensadores, interruptores, entre otros.) se conectan secuencialmente. La terminar de salida de un dispositivo se conecta a la terminar de entrada del dispositivo siguiente. Siguiendo un símil hidráulico, dos depósitos de agua se conectarán en serie si la salida del primero se conecta a la entrada del segundo. Una batería eléctrica suele estar formada por varias pilas eléctricas conectadas en serie, para alcanzar así el voltaje que se precise.

12 * Formulas: 1. Intensidad para hallar el valor de la corriente usas la ecuación : I= V/Rt 2. Tensión Es independiente del camino recorrido por la carga y depende exclusivamente del potencial de los puntos; se expresa por la fórmula: 3. Potencia Cuando el dispositivo es una resistencia de valor R o se puede calcular la resistencia equivalente del dispositivo, la potencia también puede calcularse como : 4. Resistencia equivalente: Esta resistencia equivalente, se sabe que existe, y para configuraciones en que las resistencias a sustituir están en paralelo o en serie, son fáciles de calcular como verás en las próximas secciones. RA=R2+R3+R4

13 LOS APARATOS ELECTRÓNICOS

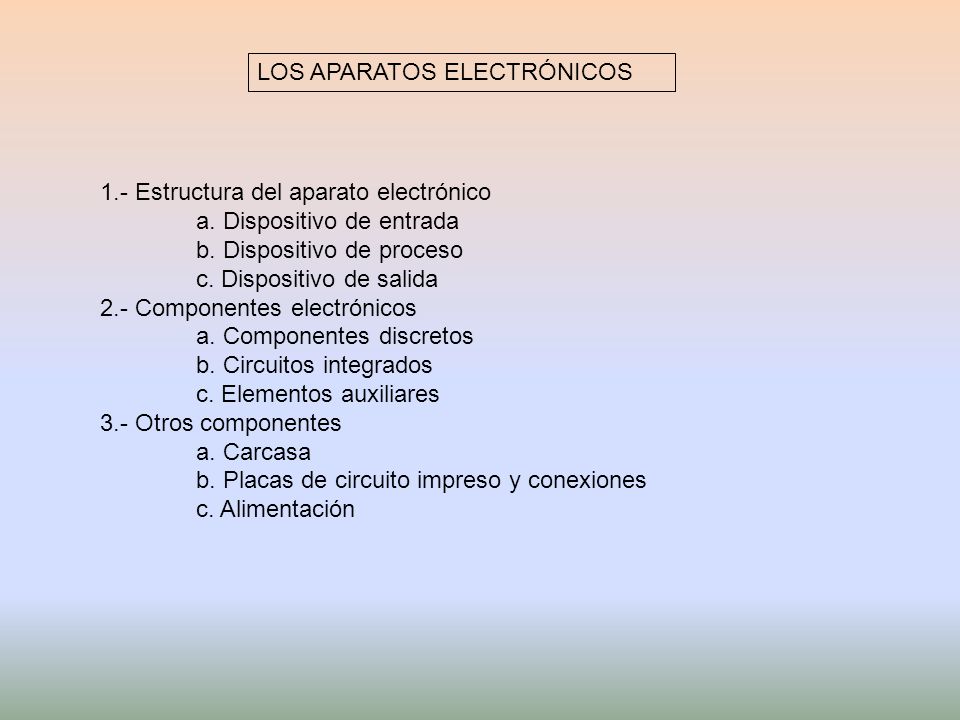

1.- Estructura del aparato electrónico a. Dispositivo de entrada b. Dispositivo de proceso c. Dispositivo de salida 2.- Componentes electrónicos a. Componentes discretos b. Circuitos integrados c. Elementos auxiliares 3.- Otros componentes a. Carcasa b. Placas de circuito impreso y conexiones c. Alimentación
