1. Defina Circuito CIRCUITO: Conjunto de artefactos alimentados por una linea comun de distribucion, la cual es protegida por un unico dispositivo.

Presentación del tema: "1. Defina Circuito CIRCUITO: Conjunto de artefactos alimentados por una linea comun de distribucion, la cual es protegida por un unico dispositivo."— Transcripción de la presentación:

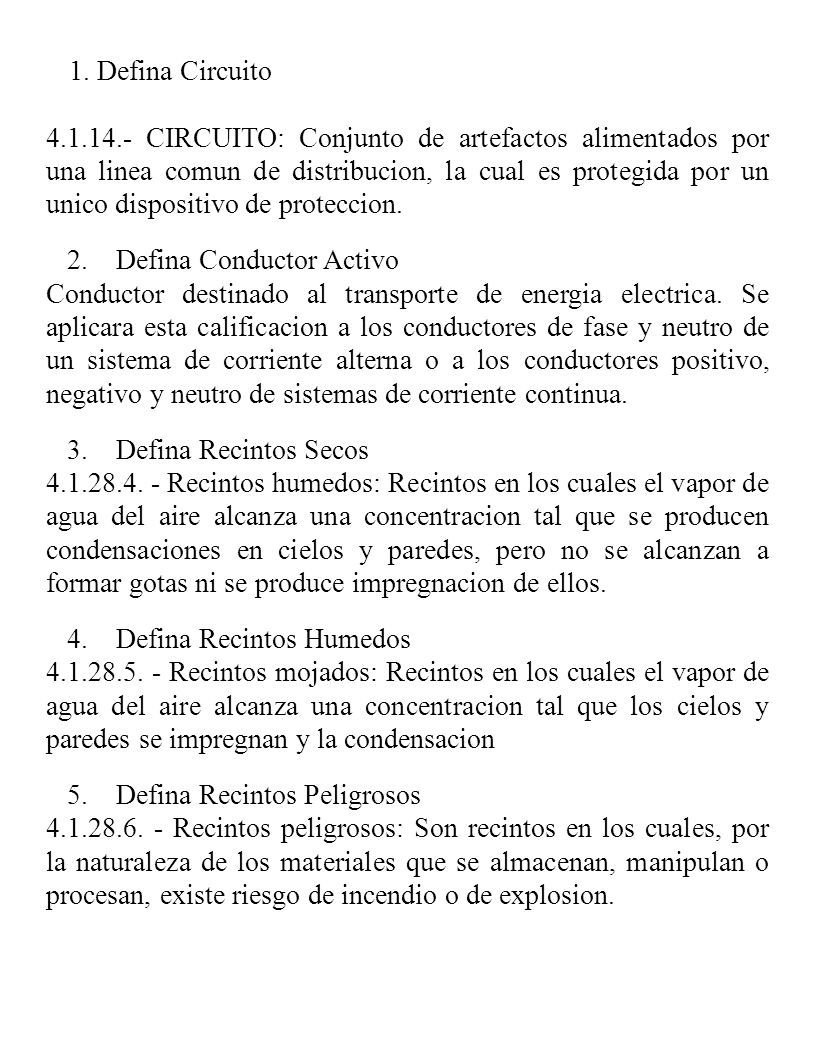

1 1. Defina Circuito 4.1.14.- CIRCUITO: Conjunto de artefactos alimentados por una linea comun de distribucion, la cual es protegida por un unico dispositivo de proteccion. 2. Defina Conductor Activo Conductor destinado al transporte de energia electrica. Se aplicara esta calificacion a los conductores de fase y neutro de un sistema de corriente alterna o a los conductores positivo, negativo y neutro de sistemas de corriente continua. 3. Defina Recintos Secos 4.1.28.4. - Recintos humedos: Recintos en los cuales el vapor de agua del aire alcanza una concentracion tal que se producen condensaciones en cielos y paredes, pero no se alcanzan a formar gotas ni se produce impregnacion de ellos. 4. Defina Recintos Humedos 4.1.28.5. - Recintos mojados: Recintos en los cuales el vapor de agua del aire alcanza una concentracion tal que los cielos y paredes se impregnan y la condensacion 5. Defina Recintos Peligrosos 4.1.28.6. - Recintos peligrosos: Son recintos en los cuales, por la naturaleza de los materiales que se almacenan, manipulan o procesan, existe riesgo de incendio o de explosion.

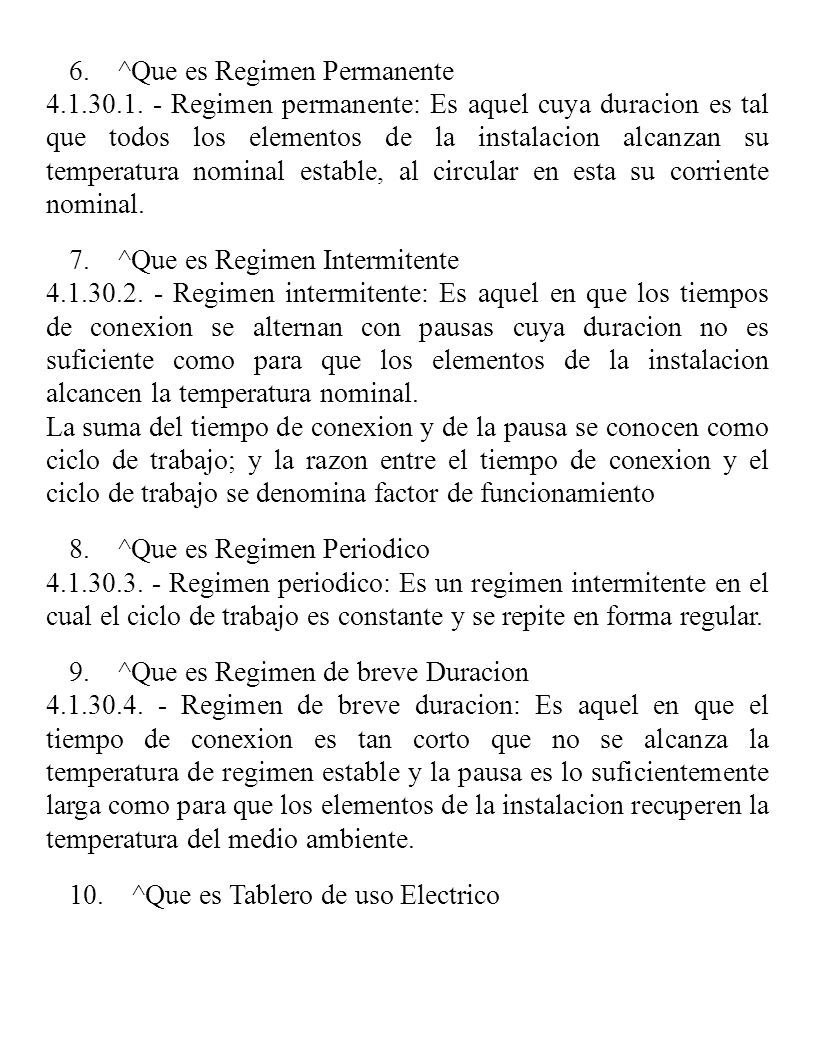

2 6. ^Que es Regimen Permanente 4.1.30.1. - Regimen permanente: Es aquel cuya duracion es tal que todos los elementos de la instalacion alcanzan su temperatura nominal estable, al circular en esta su corriente nominal. 7. ^Que es Regimen Intermitente 4.1.30.2. - Regimen intermitente: Es aquel en que los tiempos de conexion se alternan con pausas cuya duracion no es suficiente como para que los elementos de la instalacion alcancen la temperatura nominal. La suma del tiempo de conexion y de la pausa se conocen como ciclo de trabajo; y la razon entre el tiempo de conexion y el ciclo de trabajo se denomina factor de funcionamiento 8. ^Que es Regimen Periodico 4.1.30.3. - Regimen periodico: Es un regimen intermitente en el cual el ciclo de trabajo es constante y se repite en forma regular. 9. ^Que es Regimen de breve Duracion 4.1.30.4. - Regimen de breve duracion: Es aquel en que el tiempo de conexion es tan corto que no se alcanza la temperatura de regimen estable y la pausa es lo suficientemente larga como para que los elementos de la instalacion recuperen la temperatura del medio ambiente. 10. ^Que es Tablero de uso Electrico

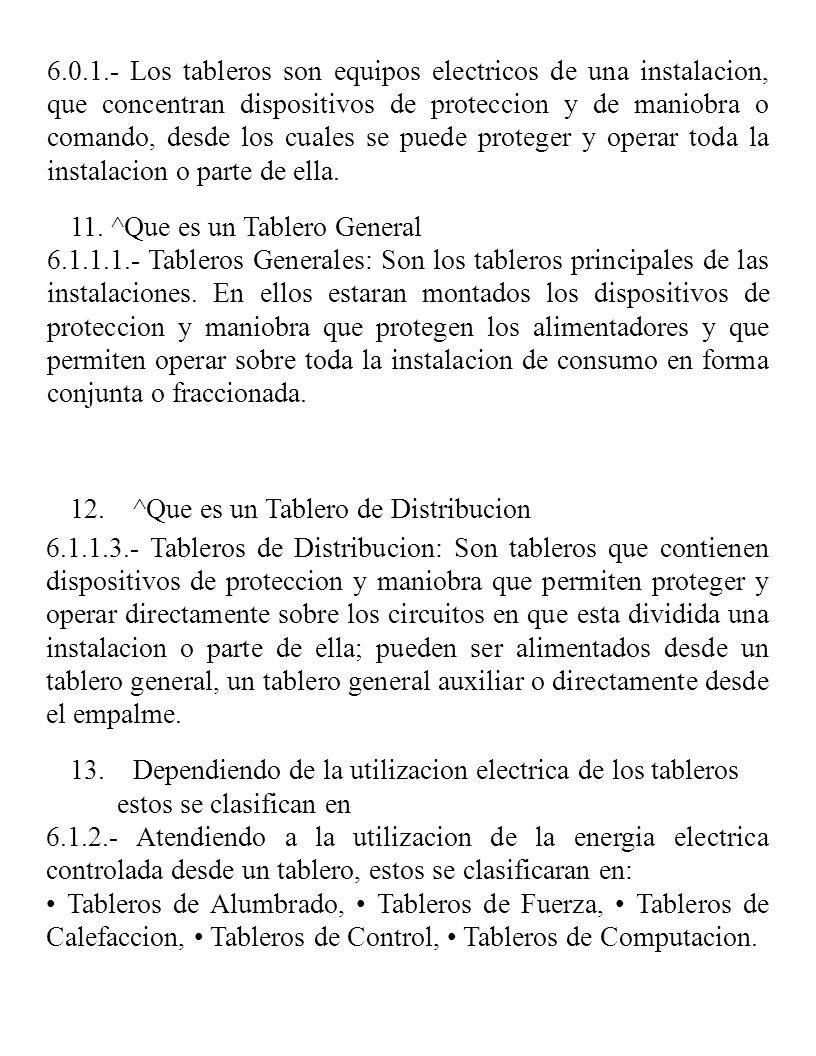

3 6.0.1.- Los tableros son equipos electricos de una instalacion, que concentran dispositivos de proteccion y de maniobra o comando, desde los cuales se puede proteger y operar toda la instalacion o parte de ella. 11. ^Que es un Tablero General 6.1.1.1.- Tableros Generales: Son los tableros principales de las instalaciones. En ellos estaran montados los dispositivos de proteccion y maniobra que protegen los alimentadores y que permiten operar sobre toda la instalacion de consumo en forma conjunta o fraccionada. 12. ^Que es un Tablero de Distribucion 6.1.1.3.- Tableros de Distribucion: Son tableros que contienen dispositivos de proteccion y maniobra que permiten proteger y operar directamente sobre los circuitos en que esta dividida una instalacion o parte de ella; pueden ser alimentados desde un tablero general, un tablero general auxiliar o directamente desde el empalme. 13. Dependiendo de la utilizacion electrica de los tableros estos se clasifican en 6.1.2.- Atendiendo a la utilizacion de la energia electrica controlada desde un tablero, estos se clasificaran en: Tableros de Alumbrado, Tableros de Fuerza, Tableros de Calefaccion, Tableros de Control, Tableros de Computacion.

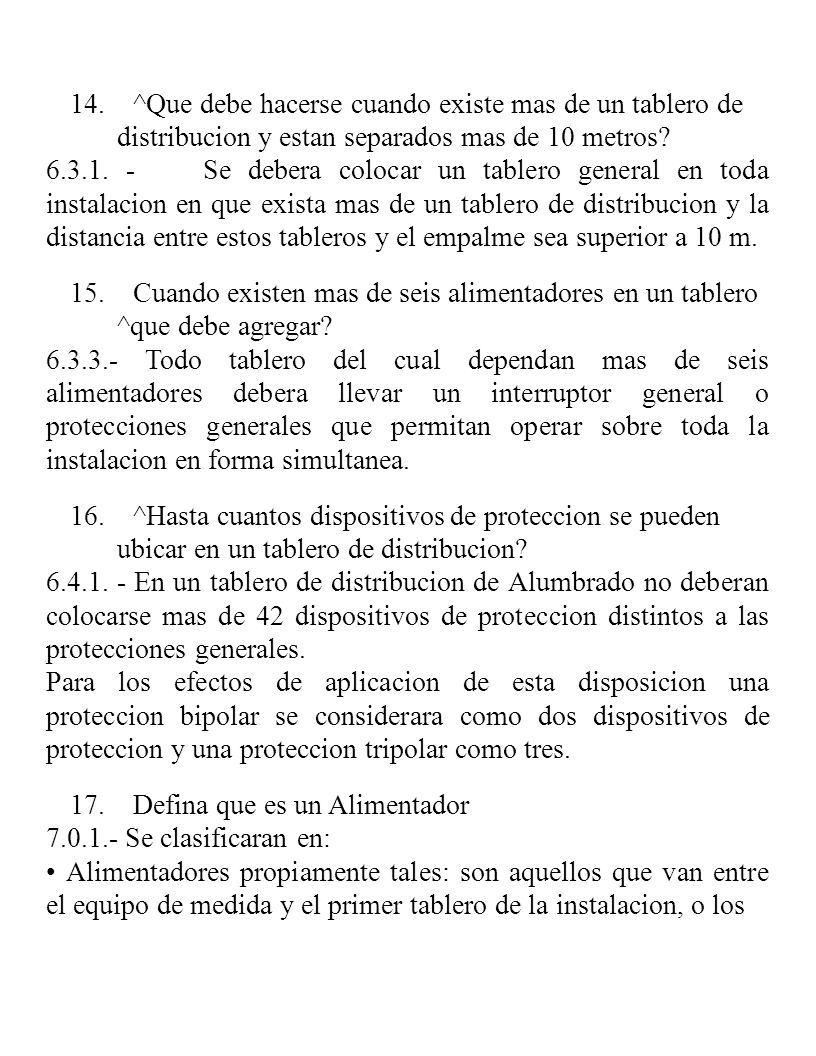

4 14. ^Que debe hacerse cuando existe mas de un tablero de distribucion y estan separados mas de 10 metros? 6.3.1. - Se debera colocar un tablero general en toda instalacion en que exista mas de un tablero de distribucion y la distancia entre estos tableros y el empalme sea superior a 10 m. 15. Cuando existen mas de seis alimentadores en un tablero ^que debe agregar? 6.3.3.- Todo tablero del cual dependan mas de seis alimentadores debera llevar un interruptor general o protecciones generales que permitan operar sobre toda la instalacion en forma simultanea. 16. ^Hasta cuantos dispositivos de proteccion se pueden ubicar en un tablero de distribucion? 6.4.1. - En un tablero de distribucion de Alumbrado no deberan colocarse mas de 42 dispositivos de proteccion distintos a las protecciones generales. Para los efectos de aplicacion de esta disposicion una proteccion bipolar se considerara como dos dispositivos de proteccion y una proteccion tripolar como tres. 17. Defina que es un Alimentador 7.0.1.- Se clasificaran en: Alimentadores propiamente tales: son aquellos que van entre el equipo de medida y el primer tablero de la instalacion, o los

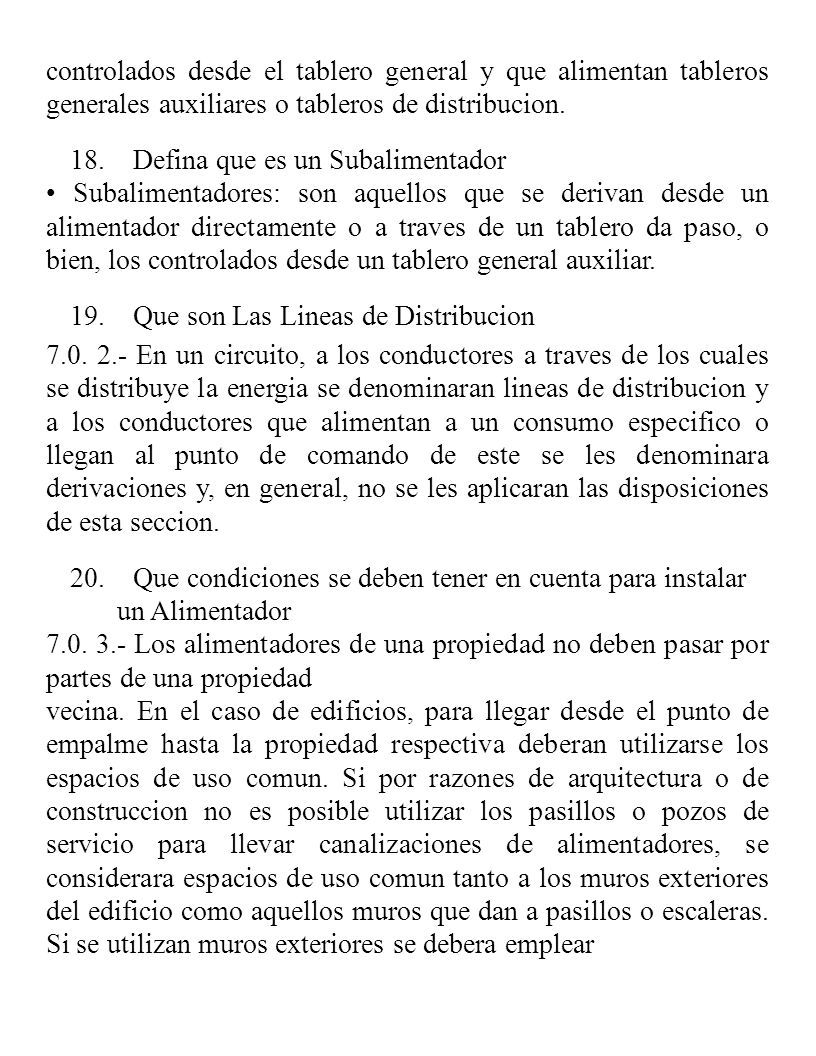

5 controlados desde el tablero general y que alimentan tableros generales auxiliares o tableros de distribucion. 18. Defina que es un Subalimentador Subalimentadores: son aquellos que se derivan desde un alimentador directamente o a traves de un tablero da paso, o bien, los controlados desde un tablero general auxiliar. 19. Que son Las Lineas de Distribucion 7.0. 2.- En un circuito, a los conductores a traves de los cuales se distribuye la energia se denominaran lineas de distribucion y a los conductores que alimentan a un consumo especifico o llegan al punto de comando de este se les denominara derivaciones y, en general, no se les aplicaran las disposiciones de esta seccion. 20. Que condiciones se deben tener en cuenta para instalar un Alimentador 7.0. 3.- Los alimentadores de una propiedad no deben pasar por partes de una propiedad vecina. En el caso de edificios, para llegar desde el punto de empalme hasta la propiedad respectiva deberan utilizarse los espacios de uso comun. Si por razones de arquitectura o de construccion no es posible utilizar los pasillos o pozos de servicio para llevar canalizaciones de alimentadores, se considerara espacios de uso comun tanto a los muros exteriores del edificio como aquellos muros que dan a pasillos o escaleras. Si se utilizan muros exteriores se debera emplear

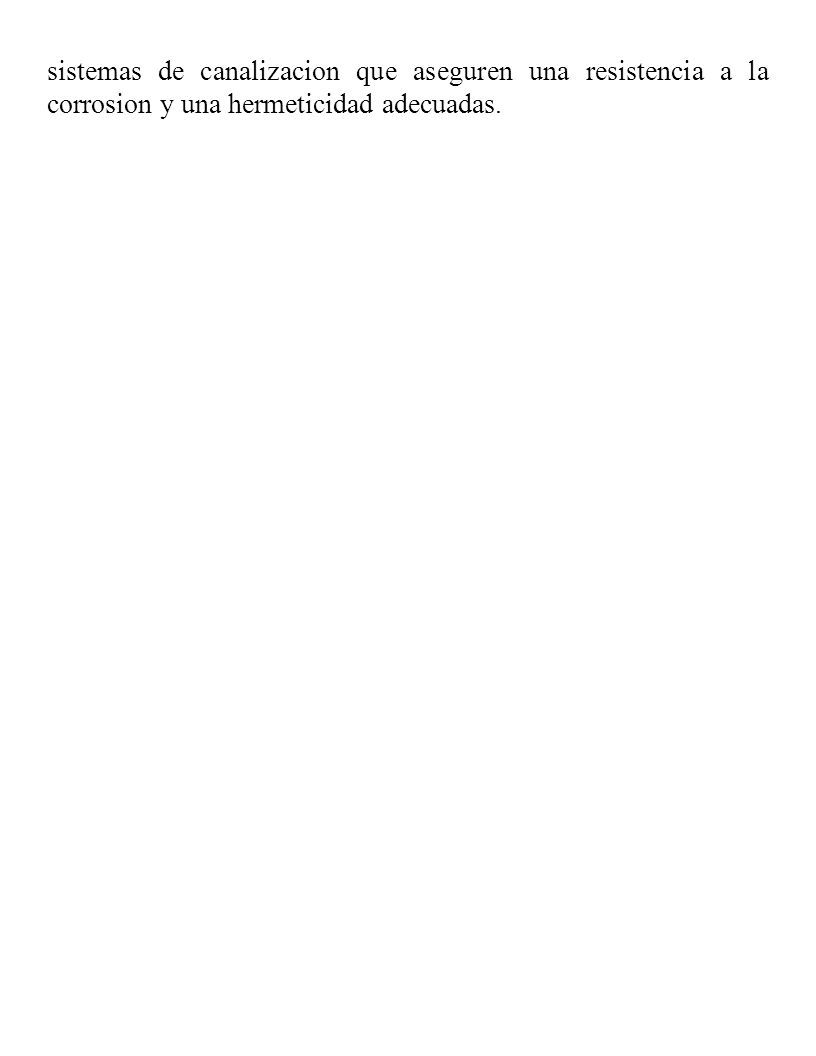

6 sistemas de canalizacion que aseguren una resistencia a la corrosion y una hermeticidad adecuadas.
