INSTALACIÓN DE AGUA CALIENTE

Presentación del tema: "INSTALACIÓN DE AGUA CALIENTE"— Transcripción de la presentación:

1 INSTALACIÓN DE AGUA CALIENTE

2 Sistemas de agua caliente
INDIVIDUALES CENTRALES CADA UNIDAD DE VIVIENDA TIENE SU PROPIA FUENTE DE CALENTAMIENTO. PERMITE QUE CADA USUARIO SE HAGA CARGO DEL SISTEMA DE CALEFACCIÓN DE AGUA (GASTOS DE USO Y MANTENIMIENTO, REGULACIÓN DE LA TEMPERATURA, ETC.) UN CONJUNTO DE UNIDADES COMPARTEN UNA MISMA FUENTE DE CALENTAMIENTO Y LAS CAÑERÍAS PRINCIPALES DE DISTRIBUCIÓN. SE UTILIZAN ARTEFACTOS DE GRAN CAPACIDAD O BATERÍA DE ARTEFACTOS DE MEDIANA CAPACIDAD. PARA HOTELES, ESCUELAS, HOSPITALES, INDUSTRIAS, ETC. SON MÁS ECONÓMICOS Y DE MENOR MANTENIMIENTO. CALEFÓN TERMOTANQUE CALDERA INDIVIDUAL COLECTOR SOLAR TERMOTANQUE CENTRAL CALDERA CENTRAL CON INTERCAMBIADOR DE CALOR

3 CALEFÓN SISTEMA INDIVIDUAL CALENTADOR INSTANTÁNEO ¿CÓMO FUNCIONA?
EL AGUA SE CALIENTA AL CIRCULAR DENTRO DE UNA SERPENTINA Y UN RADIADOR, QUE RECIBEN CALOR DE UN QUEMADOR DE GAS NATURAL. AL ABRIR UNA CANILLA, UNA VÁLVULA A DIAFRAGMA ACTIVA AUTOMÁTICAMENTE EL PASO DEL GAS AL QUEMADOR, QUE SERÁ ENCENDIDO POR LA LLAMA PILOTO. EL DIAFRAGMA SE “INFLA” CUANDO NO HAY USO DE AGUA CALIENTE (POR LA PRESION DEL AGUA), CERANDO EL PASO DEL GAS; Y DESINFLA CUANDO SE REDUCE LA PRESIÓN AL ABRIR UN GRIFO DE AGUA CALIENTE, PERMITIENDO EL PASO DEL GAS. HAY MODELOS CON TERMOVÁLVULAS, QUE MANTIENEN UNA TEMPERATURA CONSTANTE. ESTA VÁLVULA NECESITA PRESIÓN MÍNIMA. PROHIBIDO!!! INSTALAR CALEFONES DENTRO DE BAÑOS, DORMITORIOS, O CUALQUIER OTRO LUGAR HABITABLE.

4 CALEFÓN VENTAJAS DESVENTAJAS SISTEMA INDIVIDUAL CALENTADOR INSTANTÁNEO
CALIENTAN AGUA DE INMEDIATO, A PARTIR DEL MOMENTO EN QUE SE ENCIENDEN BRINDAN AGUA CALIENTE ININTERRUMPIDAMENTE, DURANTE EL TIEMPO QUE SE DESEE. SÓLO CONSUMEN ENERGÍA CUANDO SE UTILIZA AGUA CALIENTE OCUPAN POCO ESPACIO Y PESAN POCO. PRÁCTICAMENTE NO REQUIEREN MANTENIMIENTO. REQUIEREN CARGA MÍNIMA (DE 4m CUANDO LA BAJADA ALIMENTE A MÁS DE UN CALEFÓN; Y DE 2m CUANDO SEA EXCLUSIVA) AL MEZCLAR AGUA CALIENTE Y FRÍA EN EL GRIFO, SI SALE POCO AGUA CALIENTE PASA POCO CAUDAL POR EL CALEFÓN Y SE APAGA. PRESENTAN DIFICULTADES CUANDO LA DEMANDA ES MÁS DE UN GRIFO. NECESITAN BAJADA EXCLUSIVA EN GENERAL SI HAY AGUAS CON SARRO, SE TAPAN LAS SERPENTINAS CON BASTANTE FACILIDAD NO DEBE HABER MAS DE 12 M ENTRE EL CALEFON Y AL ARTEFACTO A SURTIR

5 TERMOTANQUE SISTEMA INDIVIDUAL CALENTADOR ACUMULADOR ¿CÓMO FUNCIONA?
SON RECEPTÁCULOS AISLADOS TÉRMICAMENTE DONDE UNA RESERVA DE AGUA ES CALENTADA Y MANTENIDA A UNA DETERMINADA TEMPERATURA (PREVIAMENTE SELECCIONADA), MEDIANTE UNA FUENTE DE CALOR (UN MECHERO DE GAS, UNA RESISTENCIA ELÉCTRICA) QUE SE ACTIVA ÁUTOMÁTICAMENTE SI LA TEMPERATURA DEL AGUA DESCIENDE RESPECTO A LA PRESELECCIONADA. HAY MODELOS A GAS, ELÉCTRICOS O MIXTOS. HAY FORMATOS VERTICALES Y HORIZONTALES. LA TRANSMISIÓN DEL CALOR AL AGUA SE PRODUCE A TRAVES DEL FONDO DEL TANQUE Y DE LAS PAREDES DEL CONDUCTO DE HUMO.

6 TERMOTANQUE VENTAJAS DESVENTAJAS SISTEMA INDIVIDUAL
CALENTADOR ACUMULADOR VENTAJAS DESVENTAJAS NO REQUIEREN “CARGA MÍNIMA” (PUEDEN ESTAR A NIVEL DEL TANQUE) LA T° DE SERVICIO DEL AGUA, FÁCIL DE REGULAR, NO ES ALTERADA NI POR LA VARIACIONES DE CAUDAL NI POR LOS CAMBIOS DE T° DEL AGUA FRÍA QUE INGRESA. EN GENERAL, PUEDEN ABASTECER A MÁS DE UN GRIFO EN SIMULTÁNEO. LA CANTIDAD DE AGUA CALIENTE QUE BRINDAN SIN INTERRUPCIÓN DEPENDE DE SU CAPACIDAD PUEDE OBLIGAR A UN TIEMPO DE ESPERA (QUE DISMINUYE EN LOS DE ALTO RENDIMIENTO) EL CONSUMO DE ENERGÍA PUEDE SER MAYOR PORQUE SIEMPRE ESTÁN MANTENIENDO LA T° SON GRANDES Y PESADOS REQUIEREN CONTROL Y/O MANTENIMIENTO PERIÓDICO SON MAS CAROS

7 VENTILACIONES SISTEMAS INDIVIDUALES TIPOS DE VENTILACIONES

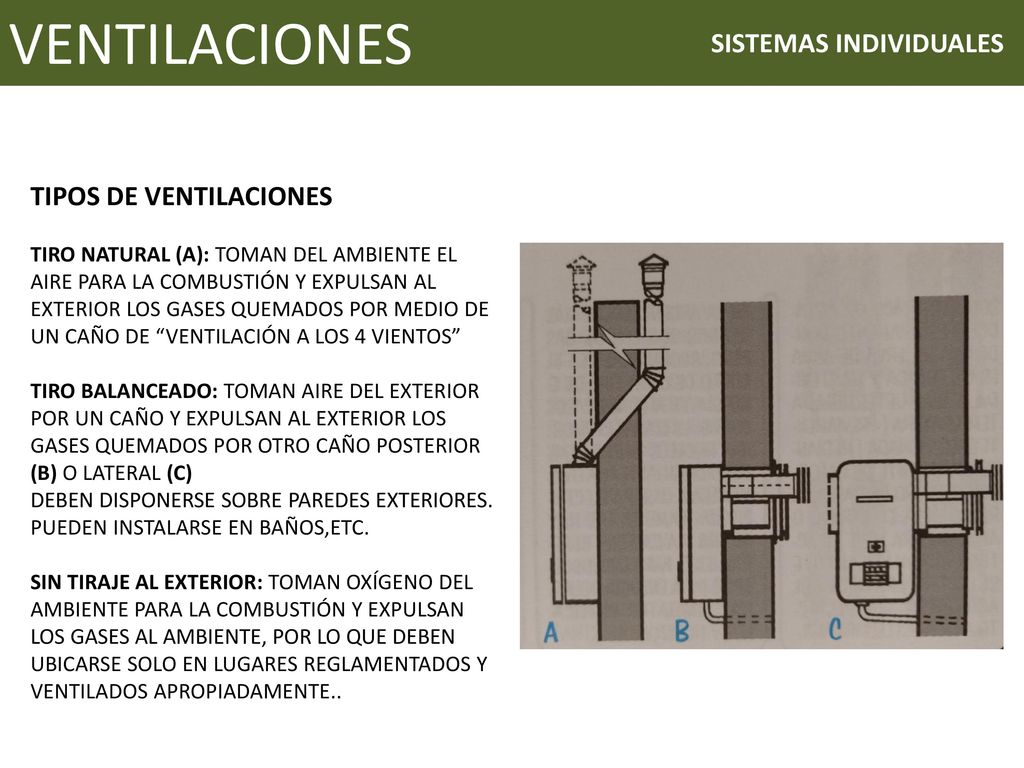

TIRO NATURAL (A): TOMAN DEL AMBIENTE EL AIRE PARA LA COMBUSTIÓN Y EXPULSAN AL EXTERIOR LOS GASES QUEMADOS POR MEDIO DE UN CAÑO DE “VENTILACIÓN A LOS 4 VIENTOS” TIRO BALANCEADO: TOMAN AIRE DEL EXTERIOR POR UN CAÑO Y EXPULSAN AL EXTERIOR LOS GASES QUEMADOS POR OTRO CAÑO POSTERIOR (B) O LATERAL (C) DEBEN DISPONERSE SOBRE PAREDES EXTERIORES. PUEDEN INSTALARSE EN BAÑOS,ETC. SIN TIRAJE AL EXTERIOR: TOMAN OXÍGENO DEL AMBIENTE PARA LA COMBUSTIÓN Y EXPULSAN LOS GASES AL AMBIENTE, POR LO QUE DEBEN UBICARSE SOLO EN LUGARES REGLAMENTADOS Y VENTILADOS APROPIADAMENTE..

8 CÁLCULOS DE CAÑERÍAS

9 Cálculo de cañerías agua caliente

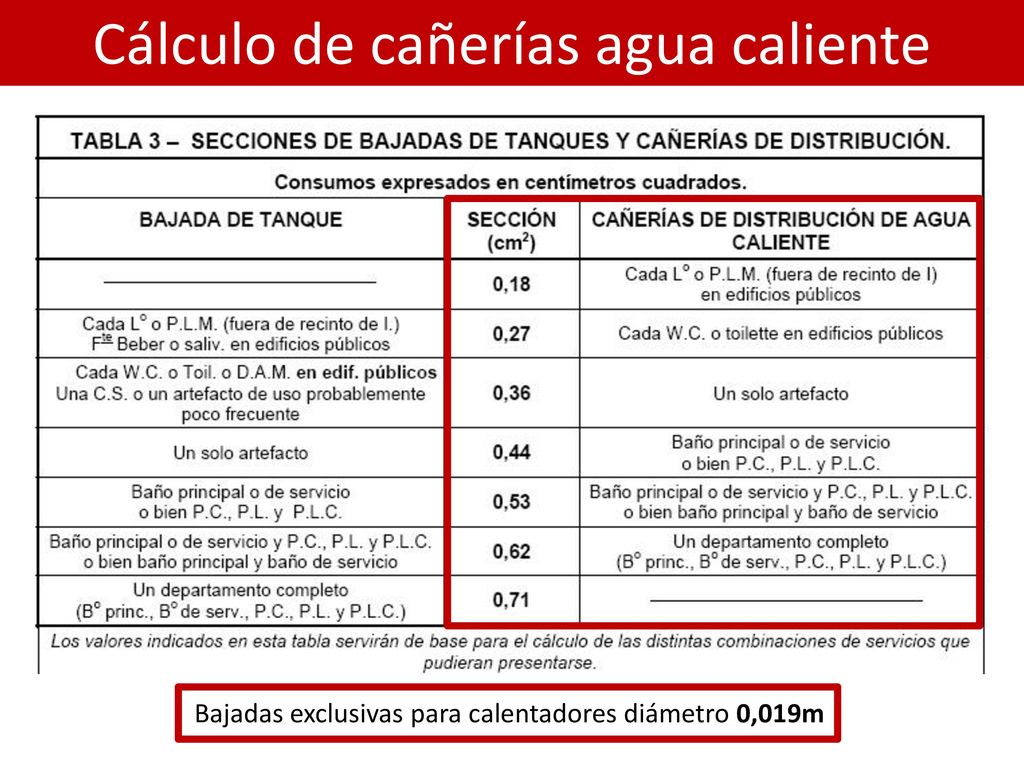

Bajadas exclusivas para calentadores diámetro 0,019m

10 Cálculo de cañerías de agua caliente

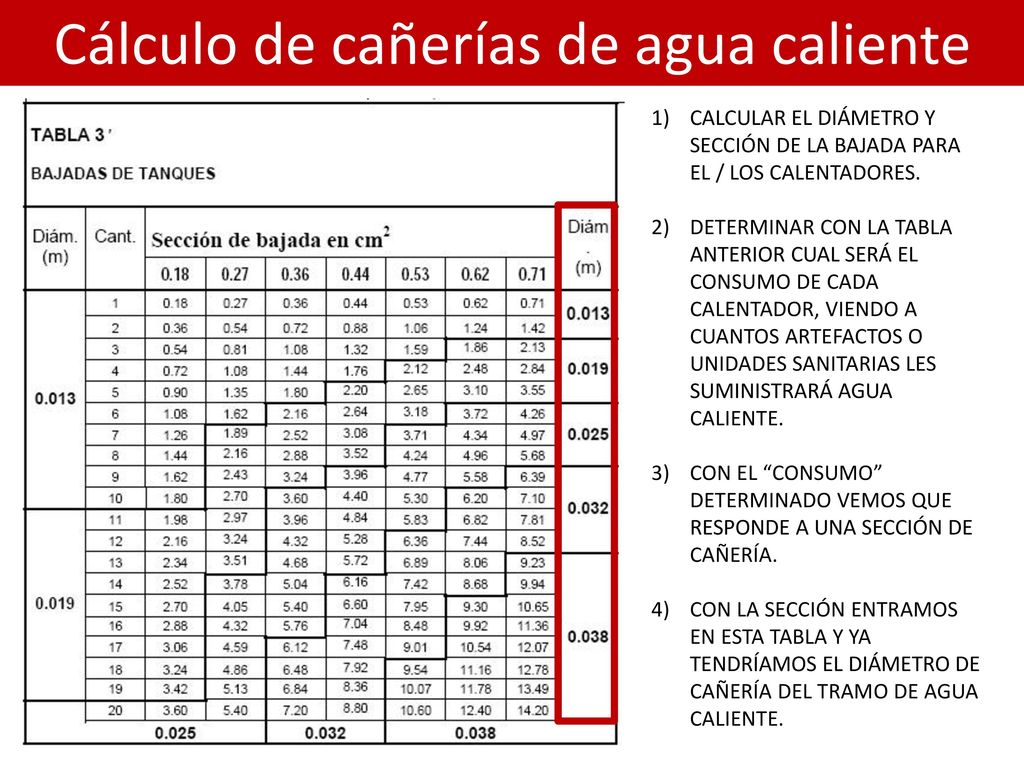

CALCULAR EL DIÁMETRO Y SECCIÓN DE LA BAJADA PARA EL / LOS CALENTADORES. DETERMINAR CON LA TABLA ANTERIOR CUAL SERÁ EL CONSUMO DE CADA CALENTADOR, VIENDO A CUANTOS ARTEFACTOS O UNIDADES SANITARIAS LES SUMINISTRARÁ AGUA CALIENTE. CON EL “CONSUMO” DETERMINADO VEMOS QUE RESPONDE A UNA SECCIÓN DE CAÑERÍA. CON LA SECCIÓN ENTRAMOS EN ESTA TABLA Y YA TENDRÍAMOS EL DIÁMETRO DE CAÑERÍA DEL TRAMO DE AGUA CALIENTE.
