NCh 430 Of 2008 Hormigón armado – Requisitos de diseño y cálculo

Presentación del tema: "NCh 430 Of 2008 Hormigón armado – Requisitos de diseño y cálculo"— Transcripción de la presentación:

1 NCh 430 Of 2008 Hormigón armado – Requisitos de diseño y cálculo

2 No hay material estructural más dúctil que el hormigón armado bien diseñado.
Por el contrario no hay material estructural más frágil que el hormigón armado mal diseñado. NCh 430 Of 2008 Hormigón armado – Requisitos de diseño y cálculo

3 Integridad estructural
local NCh 430 Of 2008 Hormigón armado – Requisitos de diseño y cálculo

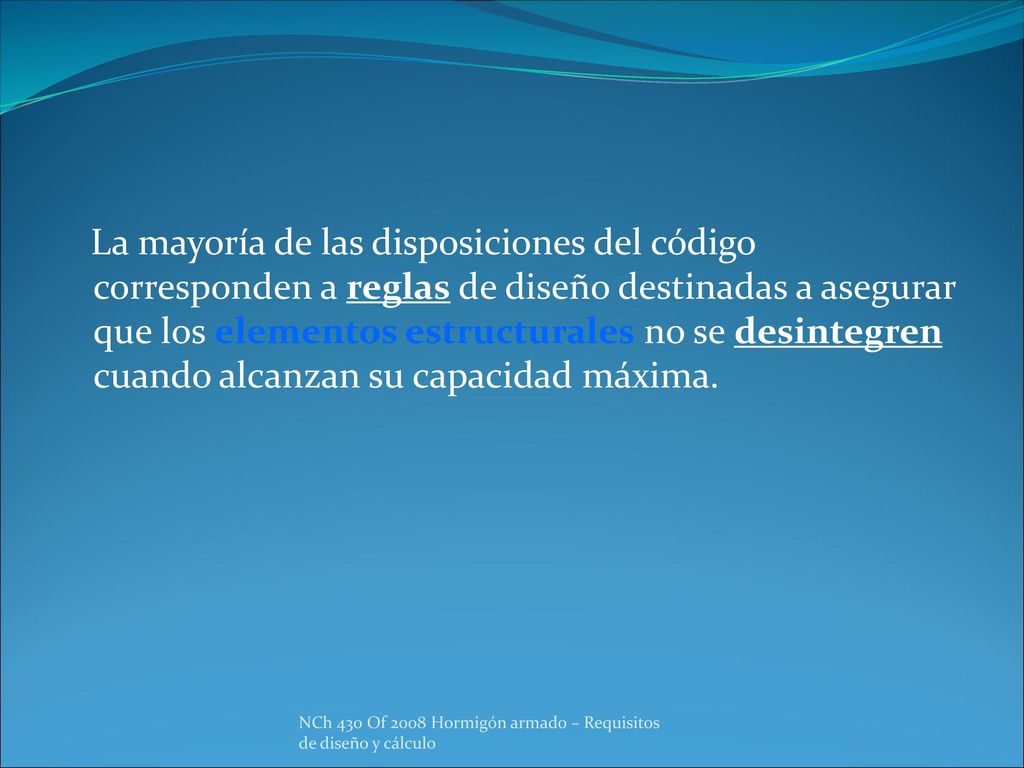

4 La mayoría de las disposiciones del código corresponden a reglas de diseño destinadas a asegurar que los elementos estructurales no se desintegren cuando alcanzan su capacidad máxima. NCh 430 Of 2008 Hormigón armado – Requisitos de diseño y cálculo

5 NCh 430 Of 2008 Hormigón armado – Requisitos de diseño y cálculo

6 NCh 430 Of 2008 Hormigón armado – Requisitos de diseño y cálculo

7 NCh 430 Of 2008 Hormigón armado – Requisitos de diseño y cálculo

8 NCh 430 Of 2008 Hormigón armado – Requisitos de diseño y cálculo

9 NCh 430 Of 2008 Hormigón armado – Requisitos de diseño y cálculo

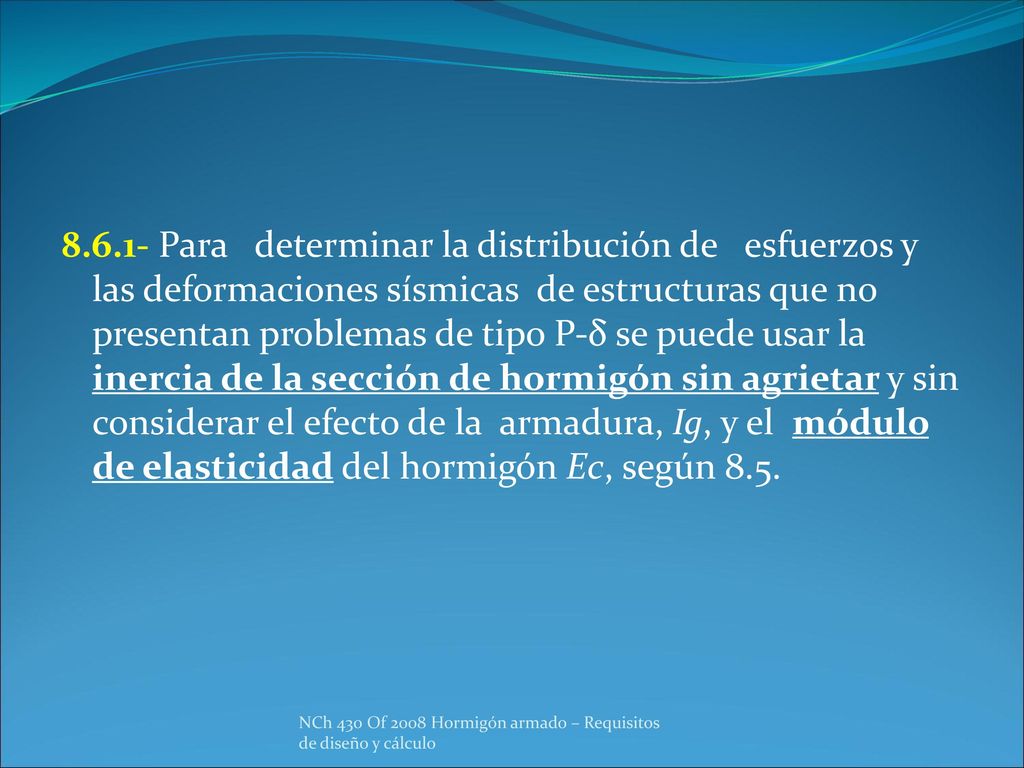

10 Para determinar la distribución de esfuerzos y las deformaciones sísmicas de estructuras que no presentan problemas de tipo P-δ se puede usar la inercia de la sección de hormigón sin agrietar y sin considerar el efecto de la armadura, Ig, y el módulo de elasticidad del hormigón Ec, según 8.5. NCh 430 Of 2008 Hormigón armado – Requisitos de diseño y cálculo

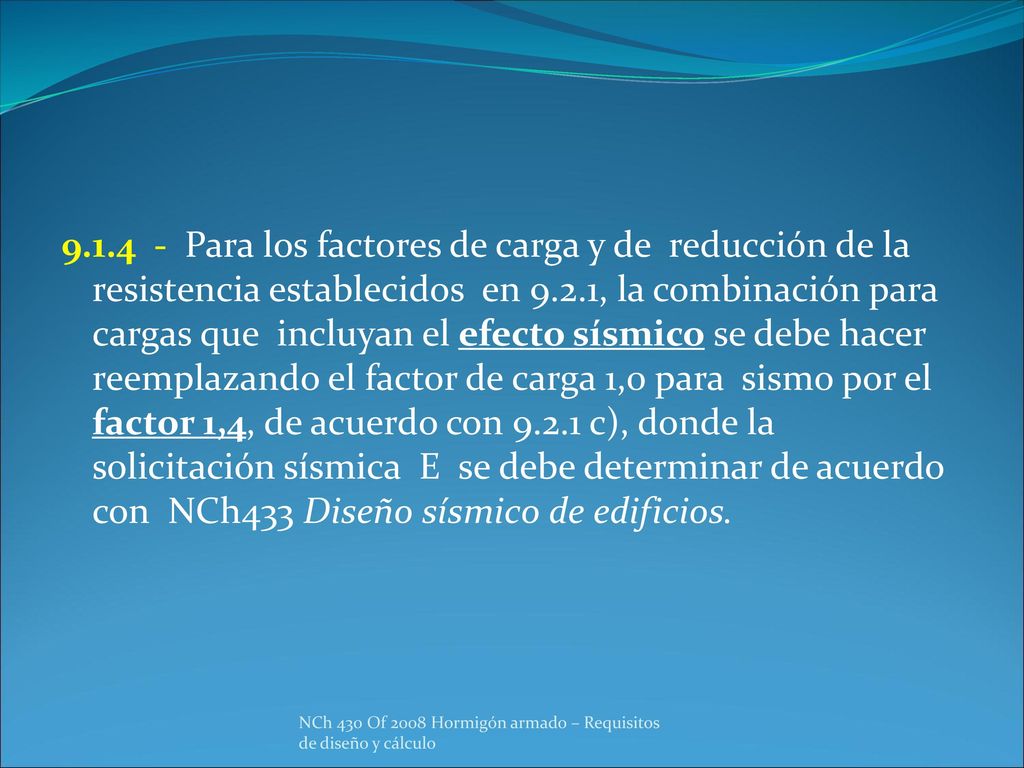

11 Para los factores de carga y de reducción de la resistencia establecidos en 9.2.1, la combinación para cargas que incluyan el efecto sísmico se debe hacer reemplazando el factor de carga 1,0 para sismo por el factor 1,4, de acuerdo con c), donde la solicitación sísmica E se debe determinar de acuerdo con NCh433 Diseño sísmico de edificios. NCh 430 Of 2008 Hormigón armado – Requisitos de diseño y cálculo

12 CAPÍTULO 21 El capítulo 21 contiene disposiciones especiales para el diseño y la construcción de los elementos de hormigón armado de una estructura, para la que se han determinado las fuerzas de diseño relacionadas con los movimientos sísmicos, sobre la base de la disipación de energía en el rango no lineal de la respuesta. NCh 430 Of 2008 Hormigón armado – Requisitos de diseño y cálculo

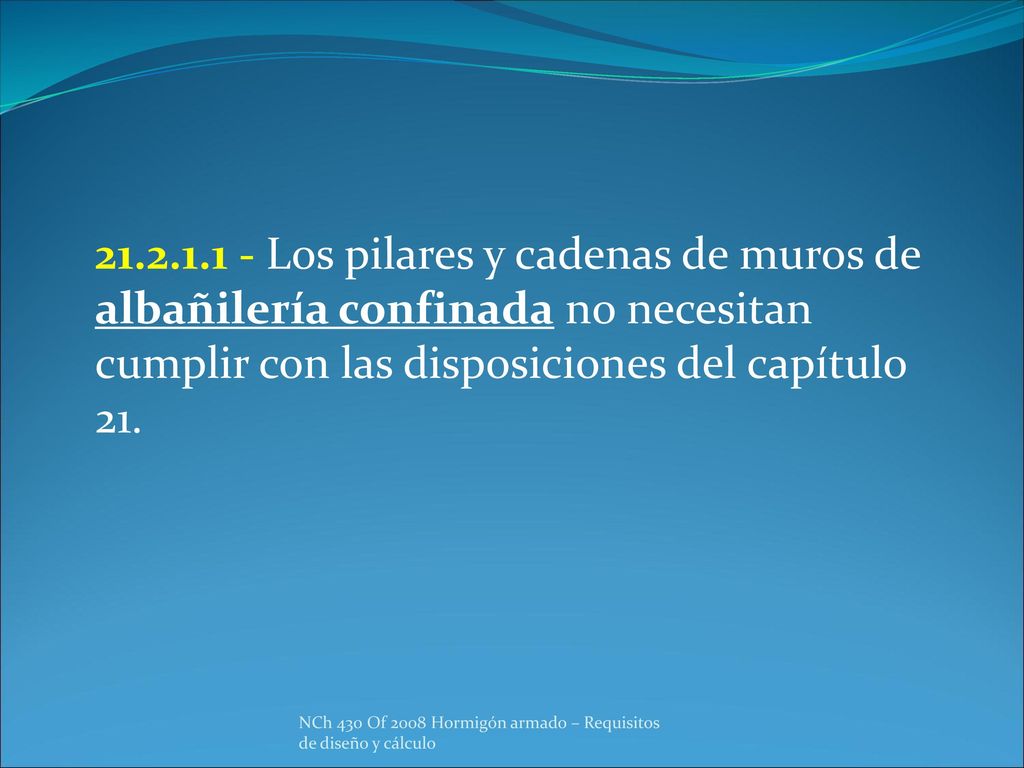

13 Los pilares y cadenas de muros de albañilería confinada no necesitan cumplir con las disposiciones del capítulo 21. NCh 430 Of 2008 Hormigón armado – Requisitos de diseño y cálculo

14 Para el diseño de elementos sismo-resistentes de hormigón armado todas las regiones del territorio nacional deben ser consideradas de elevado riesgo sísmico. NCh 430 Of 2008 Hormigón armado – Requisitos de diseño y cálculo

15 NCh 430 Of 2008 Hormigón armado – Requisitos de diseño y cálculo

16 En estructuras mixtas con muros y marcos continuos en toda la altura del edificio, en los cuales los muros tomen al menos un 75% del corte en la base, o cuando los marcos sean capaces de alcanzar el desplazamiento correspondiente que se obtiene con el espectro elástico de la norma NCh 433 sin aplicar factores de reducción de la respuesta, los marcos pueden dimensionarse según la sección (pórticos intermedios) de este capítulo. NCh 430 Of 2008 Hormigón armado – Requisitos de diseño y cálculo

17 El acero AT56-50 H que no cumpla con

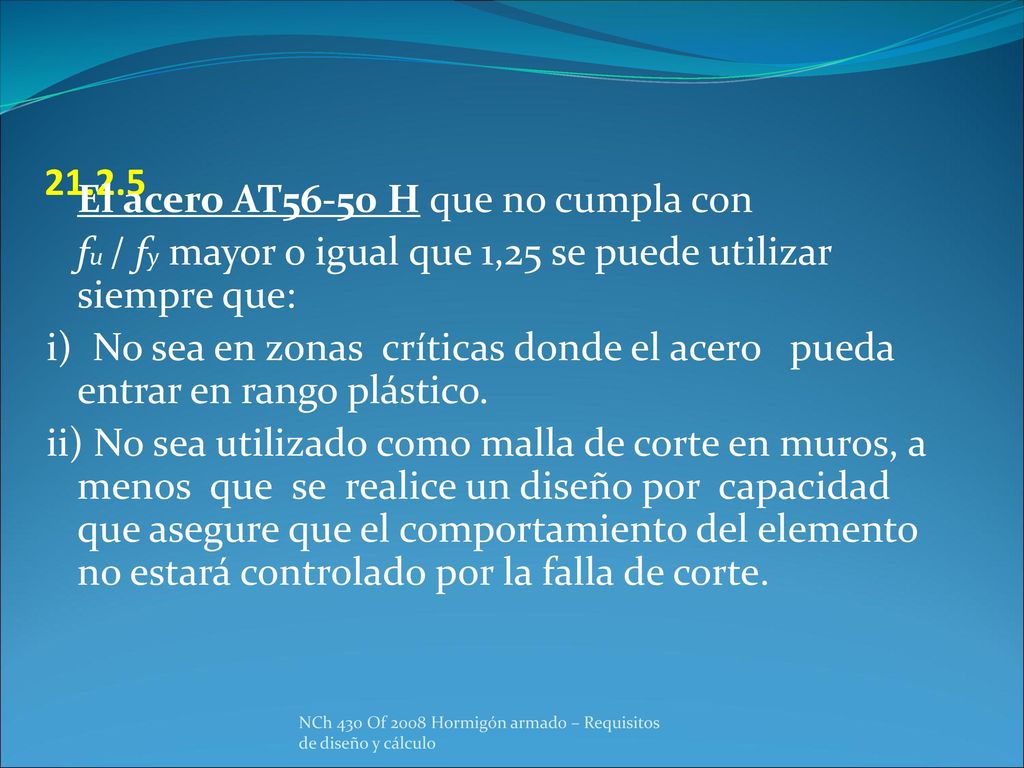

21.2.5 El acero AT56-50 H que no cumpla con fu / fy mayor o igual que 1,25 se puede utilizar siempre que: i) No sea en zonas críticas donde el acero pueda entrar en rango plástico. ii) No sea utilizado como malla de corte en muros, a menos que se realice un diseño por capacidad que asegure que el comportamiento del elemento no estará controlado por la falla de corte. NCh 430 Of 2008 Hormigón armado – Requisitos de diseño y cálculo

18 21.4.2.2 - Las uniones vigas – columna del piso superior no necesitan cumplir con Eq.(21-1):
NCh 430 Of 2008 Hormigón armado – Requisitos de diseño y cálculo

19 21.7.2.2 - Todos los muros estructurales deben tener al menos 2 capas de refuerzo.
NCh 430 Of 2008 Hormigón armado – Requisitos de diseño y cálculo
