1 PRINCIPIOS DE ELECTRICIDAD O

2 OBJETIVO El participante conocerá y comprenderá, los principios básicos de los fenómenos eléctricos, teóricos y prácticos, que le permitirán tener una herramienta más, para el buen desarrollo de su actividad laboral.

3 I.- CONCEPTO DE ELECTRICIDAD
LA IMPORTANCIA DE LA ENERGÍA ELÉCTRICA ES INDISCUTIBLE; NO SE PODRÍA CONCEBIR EL DESARROLLO ACTUAL DE LA HUMANIDAD SIN ELLA, POR EJEMPLO, NO HABRÍA ILUMINACIÓN ELÉCTRICA, COMPUTADORAS, TELEFONOS, TELEVISIÓN, RADIO, ETC. SIN EMBARGO, TAMBIÉN ES SORPRENDENTE QUE TODOS LOS EFECTOS DE LA ELECTRICIDAD SON PRODUCIDOS POR PÁRTICULAS DIMINUTAS QUE SE ENCUENTRAN EN LA MATERIA LLAMADOS ATOMOS.

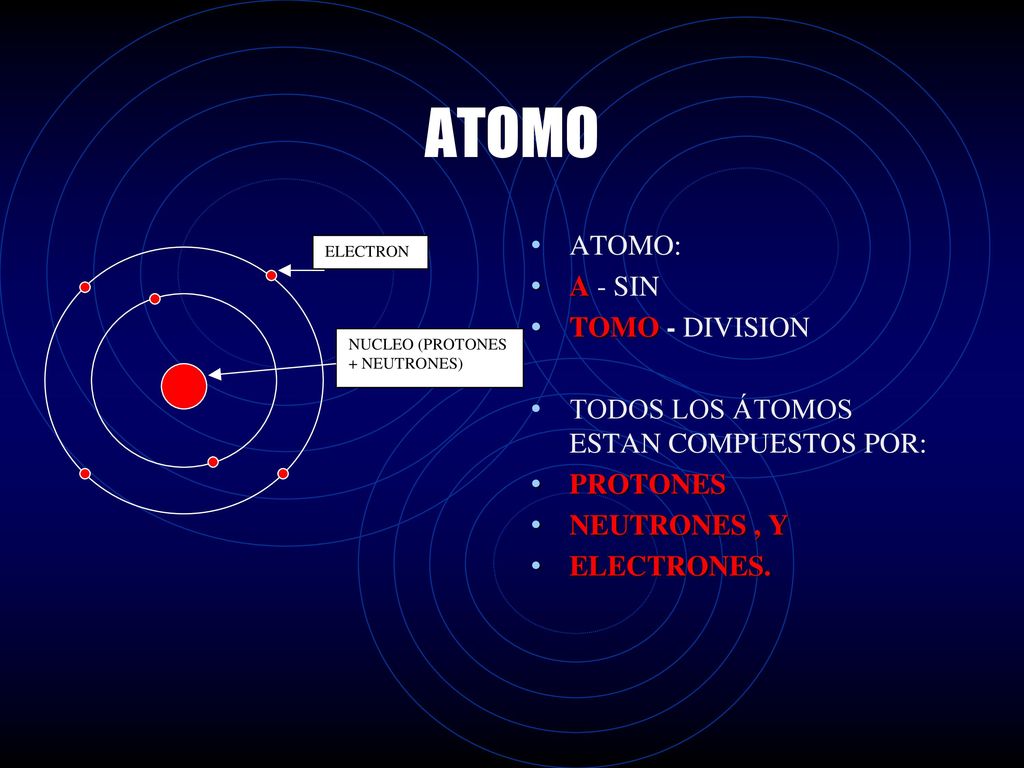

4 ATOMO ATOMO: A - SIN TOMO - DIVISION
TODOS LOS ÁTOMOS ESTAN COMPUESTOS POR: PROTONES NEUTRONES , Y ELECTRONES.

5 ATOMO PROTONES.- ESTAN EN EL CENTRO DEL ÁTOMO Y ESTÁN FIJOS.
NEUTRONES.- TAMBIEN SE ENCUENTRAN EN EL CENTRO DEL ÁTOMO Y ESTAN FIJOS. AL CONJUNTO DE PROTONES Y NEUTRONES SE LE DENOMINA NÚCLEO. ELECTRONES.- GIRAN ALREDEDOR DEL NÚCLEO, SU MASA ES INSIGNIFICANTE A COMPARACIÓN CON LA DEL PROTÓN Y LA DEL NEUTRÓN ( VECES MENOR QUE LA DEL PROTÓN O NEUTRÓN).

6 II.- CARGAS ELÉCTRICAS LOS ELECTRONES SON ATRAÍDOS POR LOS PROTONES EN FORMA SIMILAR COMO EL SOL ATRAE A LOS PLANETAS. ESTA PROPIEDAD QUE TIENEN LOS ELECTRONES DE SER ATRAÍDOS POR LOS PROTONES SE DENOMINA CARGA ELÉCTRICA NEGATIVA, Y EN CONSECUENCIA LA PROPIEDAD DE LOS PROTONES DE ATRAER A LOS ELECTRONES SERÁ LLAMADA CARGA ELÉCTRICA POSITIVA. LOS NEUTRONES NO POSEEN LA CAPACIDAD O PROPIEDAD DE ATRAER O REPULSAR A LOS ELECTRONES, POR LO TANTO NO POSEEN CARGA ELÉCTRICA, EN CONSECUENCIA SON ELECTRICAMENTE NEUTROS.

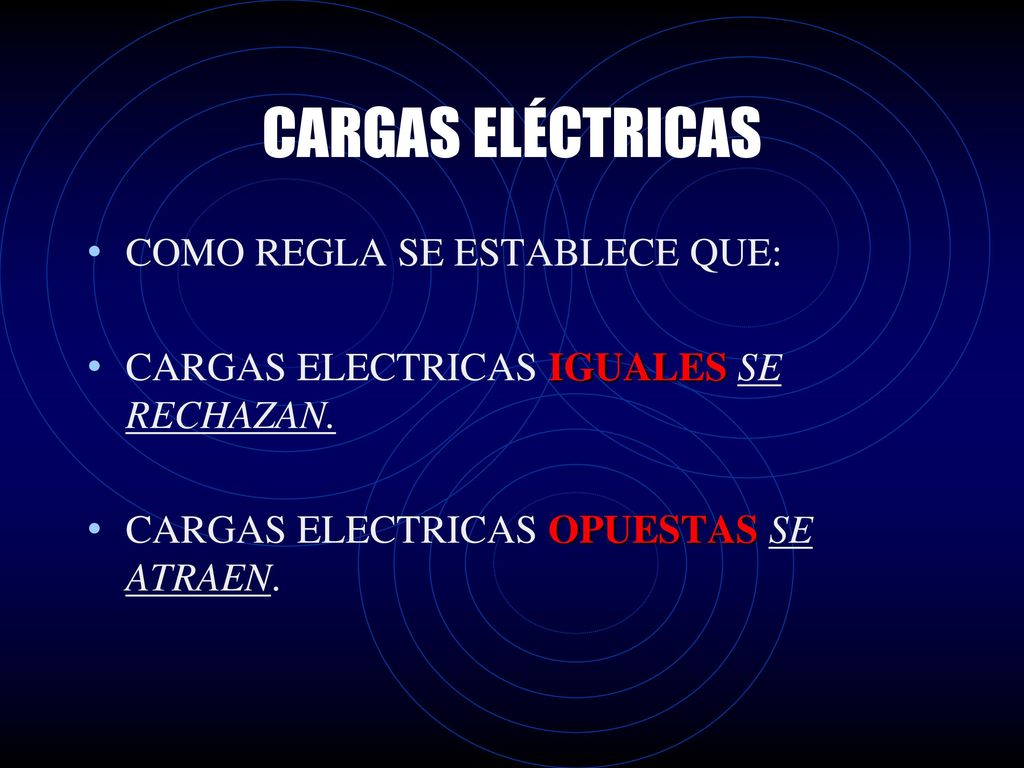

7 CARGAS ELÉCTRICAS COMO REGLA SE ESTABLECE QUE:
CARGAS ELECTRICAS IGUALES SE RECHAZAN. CARGAS ELECTRICAS OPUESTAS SE ATRAEN.

8 ELECTRICIAD UNA VEZ CONOCIDO TODO LO ANTERIOR SE DEFINE QUE: ELECTRICIDAD.- ES EL CONJUNTO DE FENOMENOS DERIVADOS DEL EFECTO DE LAS CARGAS ELECTRICAS DE LOS ATOMOS.

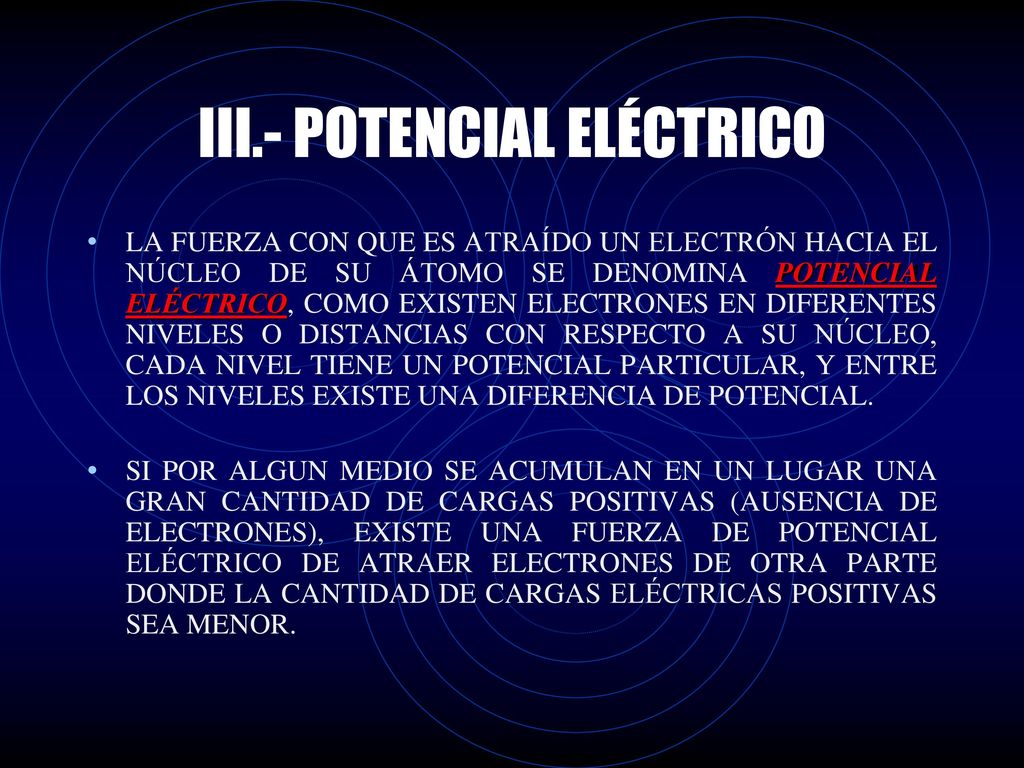

9 III.- POTENCIAL ELÉCTRICO
LA FUERZA CON QUE ES ATRAÍDO UN ELECTRÓN HACIA EL NÚCLEO DE SU ÁTOMO SE DENOMINA POTENCIAL ELÉCTRICO, COMO EXISTEN ELECTRONES EN DIFERENTES NIVELES O DISTANCIAS CON RESPECTO A SU NÚCLEO, CADA NIVEL TIENE UN POTENCIAL PARTICULAR, Y ENTRE LOS NIVELES EXISTE UNA DIFERENCIA DE POTENCIAL. SI POR ALGUN MEDIO SE ACUMULAN EN UN LUGAR UNA GRAN CANTIDAD DE CARGAS POSITIVAS (AUSENCIA DE ELECTRONES), EXISTE UNA FUERZA DE POTENCIAL ELÉCTRICO DE ATRAER ELECTRONES DE OTRA PARTE DONDE LA CANTIDAD DE CARGAS ELÉCTRICAS POSITIVAS SEA MENOR.

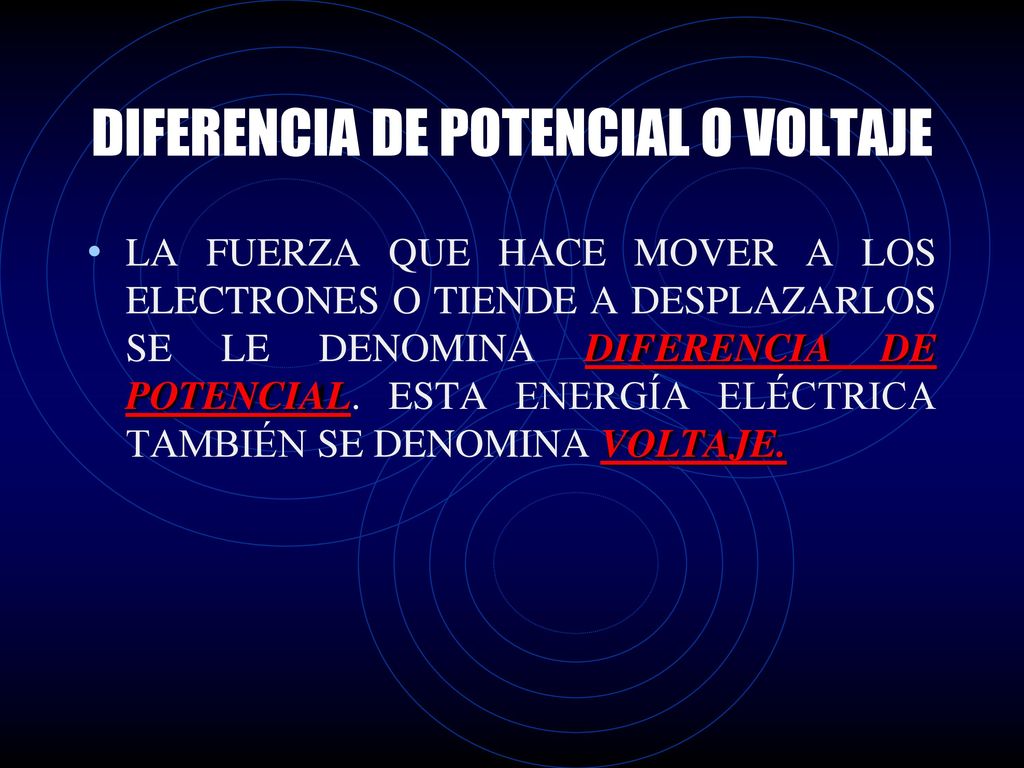

10 DIFERENCIA DE POTENCIAL O VOLTAJE
LA FUERZA QUE HACE MOVER A LOS ELECTRONES O TIENDE A DESPLAZARLOS SE LE DENOMINA DIFERENCIA DE POTENCIAL. ESTA ENERGÍA ELÉCTRICA TAMBIÉN SE DENOMINA VOLTAJE.

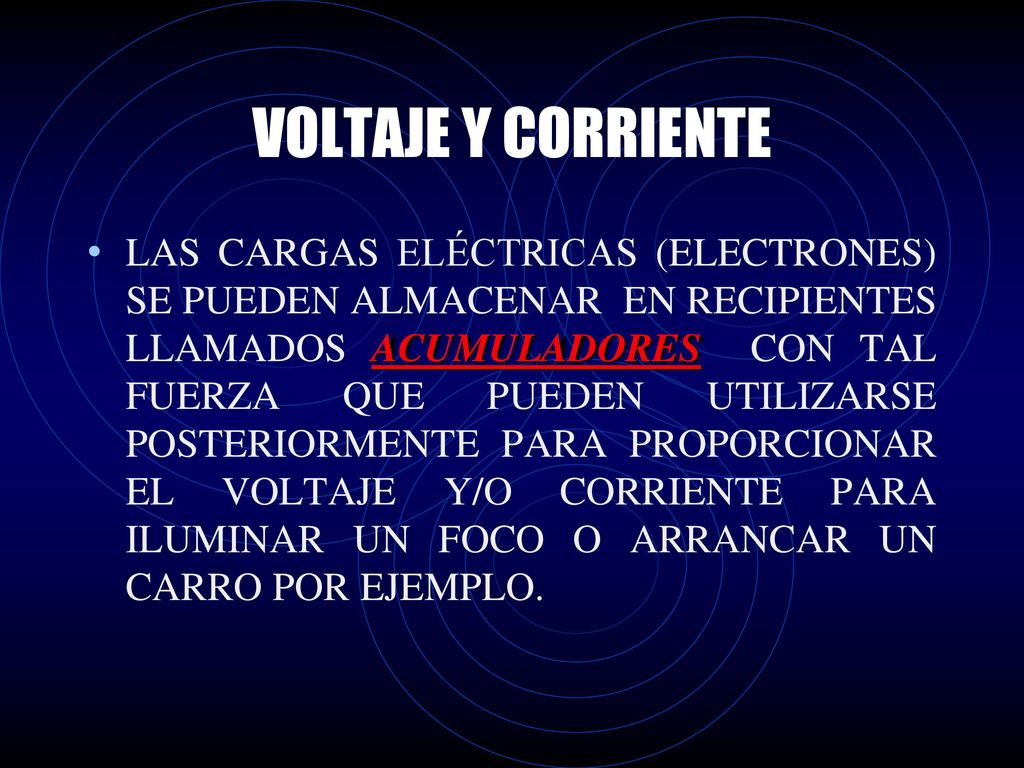

11 VOLTAJE Y CORRIENTE LAS CARGAS ELÉCTRICAS (ELECTRONES) SE PUEDEN ALMACENAR EN RECIPIENTES LLAMADOS ACUMULADORES CON TAL FUERZA QUE PUEDEN UTILIZARSE POSTERIORMENTE PARA PROPORCIONAR EL VOLTAJE Y/O CORRIENTE PARA ILUMINAR UN FOCO O ARRANCAR UN CARRO POR EJEMPLO.

12 VOLTAJE Y CORRIENTE TIPOS DE VOLTAJE :
VOLTAJE.- FUERZA QUE PROVOCA LA CORRIENTE ELÉCTRICA (VOLTS). VOLTAJE DIRECTO: ES AQUEL EN DONDE LA POLARIDAD DE LAS TERMINALES NO CAMBIA. VOLTAJE ALTERNO: ES AQUEL DONDE LA POLARIDAD DE LAS TERMINALES CAMBIA CONTINUAMENTE.

13 VOLTAJE Y CORRIENTE TIPOS DE CORRIENTE:
CORRIENTE ELECTRICA.- PASO O FLUJO DE ELECTRONES A TRAVES DE UN ELEMENTO CONDUCTOR (AMPERES). CORRIENTE DIRECTA: ES LA CORRIENTE EN LA QUE EL SENTIDO EN QUE PASAN LAS CARGAS ELÉCTRICAS NO CAMBIA. CORRIENTE ALTERNA: ES LA CORRIENTE EN LA QUE EL SENTIDO EN QUE PASAN LAS CARGAS ELÉCTRICAS ESTÁ CAMBIANDO.

14 IV.- RESISTENCIA ELECTRICA
LA PROPIEDAD QUE TIENEN LOS MATERIALES A OPONERSE AL PASO DE LA CORRIENTE ELÉCTRICA (PASO DE ELECTRONES) A TRAVÉS DE ELLOS, SE DENOMINA RESISTENCIA ELÉCTRICA, Y SU UNIDAD DE MEDIDA SON LOS OHMS ().

15 CONDUCTORES LOS MATERIALES, COMO LOS METALES, CUYA OPOSICIÓN AL PASO DE LA CORRIENTE ELÉCTRICA ES CASI NULA Y POR LO TANTO SU RESISTENCIA ES PRÁCTICAMENTE CERO, A ESTE TIPO DE MATERIALES DE POCA RESISTENCIA ELÉCTRICA SE LES DENOMINA CONDUCTORES.

16 AISLANTES LOS MATERIALES COMO EL CRISTAL, LA MICA, LA BAQUELITA, LA MADERA, QUE PRÁCTICAMENTE NO PERMITEN EL PASO DE LA CORRIENTE ELÉCTRICA A TRAVÉS DE ELLOS, DEBIDO A QUE TIENEN RESISTENCIA ELÉCTRICA MUY ELEVADA, SE LES CONOCE COMO: AISLANTES.

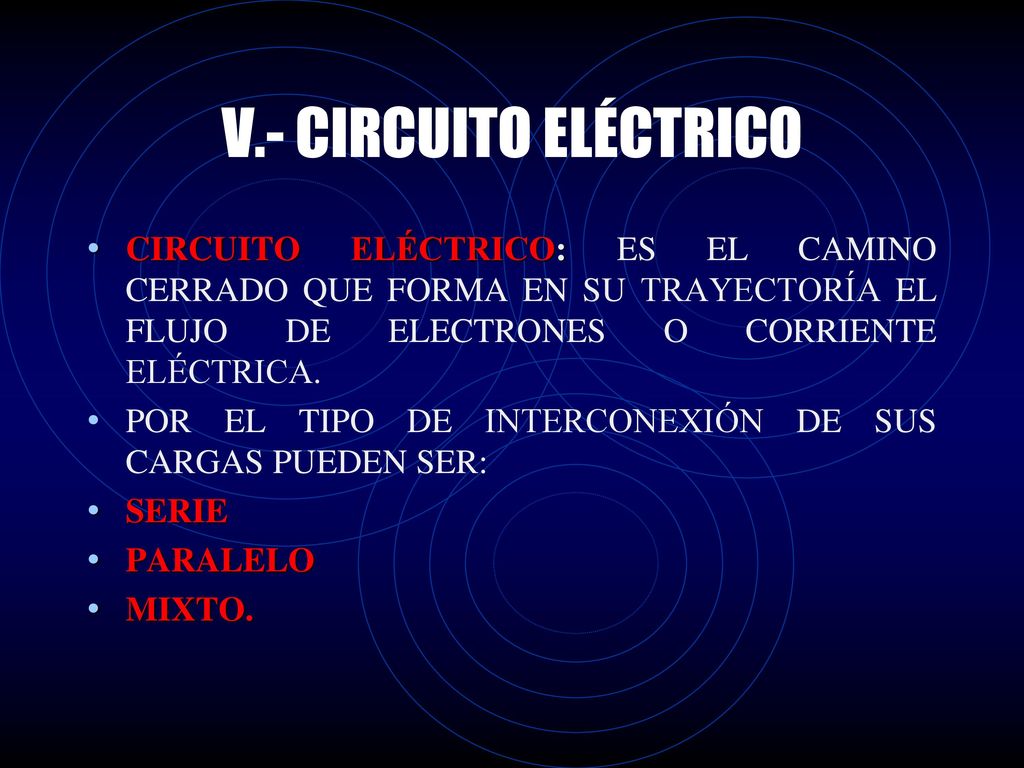

17 V.- CIRCUITO ELÉCTRICO CIRCUITO ELÉCTRICO: ES EL CAMINO CERRADO QUE FORMA EN SU TRAYECTORÍA EL FLUJO DE ELECTRONES O CORRIENTE ELÉCTRICA. POR EL TIPO DE INTERCONEXIÓN DE SUS CARGAS PUEDEN SER: SERIE PARALELO MIXTO.

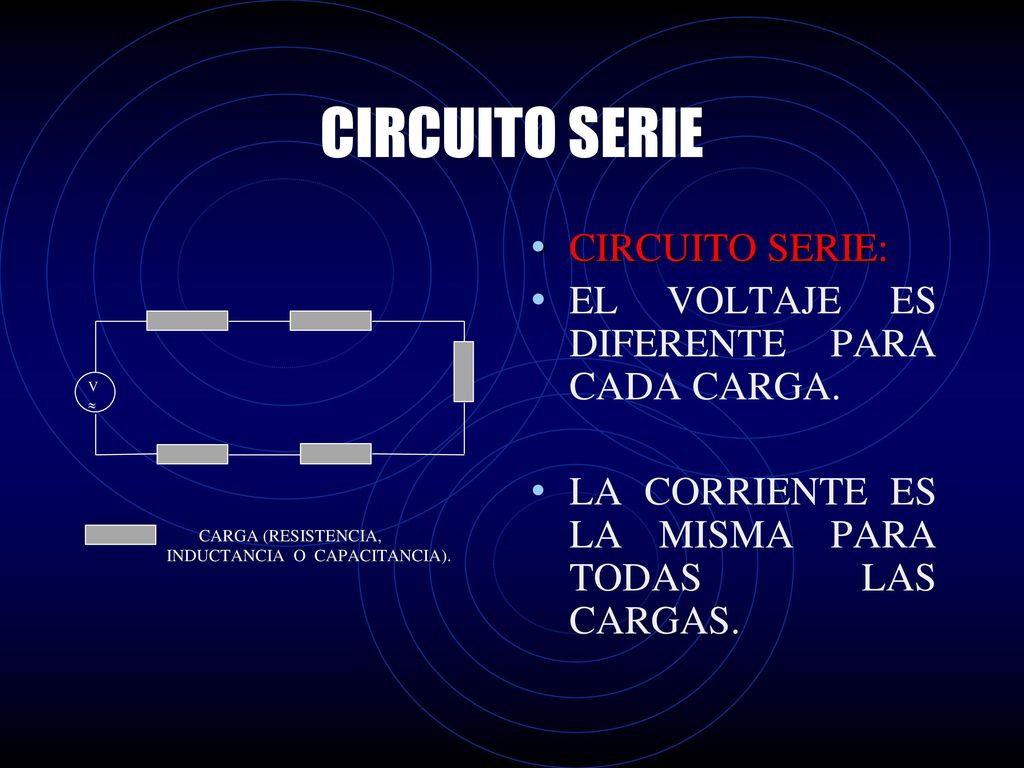

18 CIRCUITO SERIE CIRCUITO SERIE:
EL VOLTAJE ES DIFERENTE PARA CADA CARGA. LA CORRIENTE ES LA MISMA PARA TODAS LAS CARGAS.

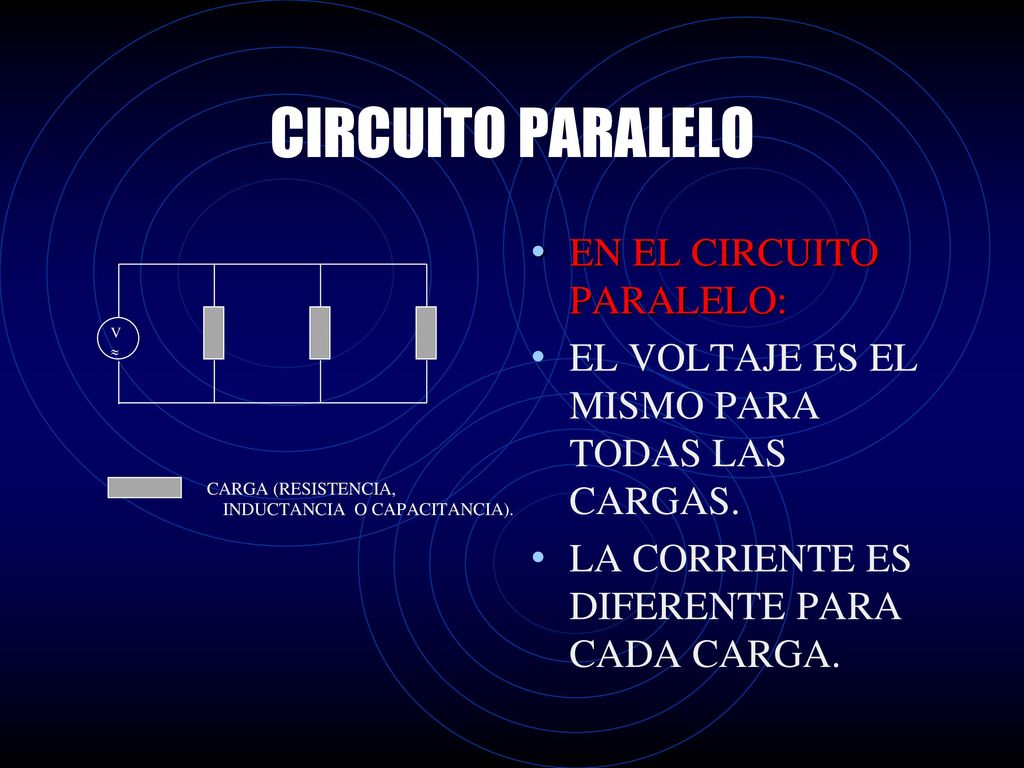

19 CIRCUITO PARALELO EN EL CIRCUITO PARALELO:
EL VOLTAJE ES EL MISMO PARA TODAS LAS CARGAS. LA CORRIENTE ES DIFERENTE PARA CADA CARGA.

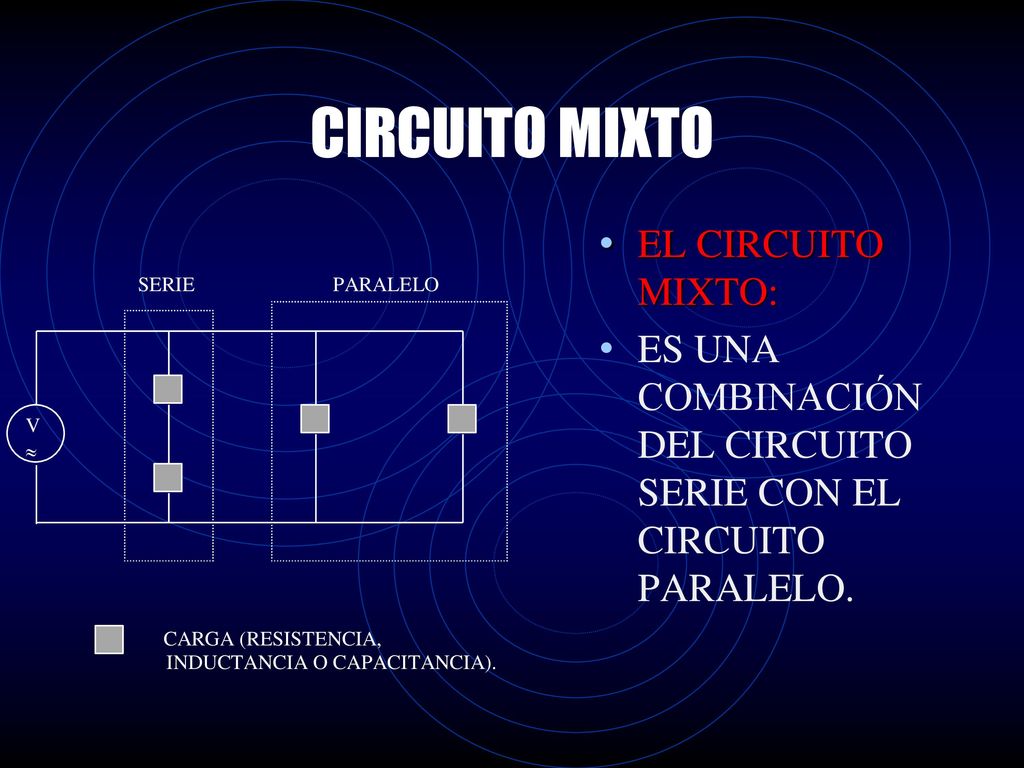

20 CIRCUITO MIXTO EL CIRCUITO MIXTO:
ES UNA COMBINACIÓN DEL CIRCUITO SERIE CON EL CIRCUITO PARALELO.

21 CARACTERISTICAS DE LOS CIRCUITOS
CIRCUITO PARALELO VT = V1 = V2 = V3 = ... = VN IT = I1 + I2 + I IN 1/RT = 1/R1 + 1/R2 + 1/R /RN CIRCUITO SERIE VT = V1 + V2 + V VN IT = I1 = I2 = I3 = ... = IN RT = R1 + R2 + R RN

22 VI.- LEY DE OHM LEY DE OHM:
LA CORRIENTE QUE CIRCULA EN UN CIRCUITO ES DIRECTAMENTE PROPORCIONAL AL VOLTAJE QUE SE LE APLICA E INVERSAMENTE PROPORCIONAL A LA RESISTENCIA TOTAL. V I R

23 DESPEJE DE VARIABLES I=V/R INTENSIDAD = VOLTAJE ENTRE RESISTENCIA
V=IR VOLTAJE = INTENSIDAD POR RESISTENCIA R=V/I RESISTENCIA = VOLTAJE ENTRE INTENSIDAD

24 EJERCICIOS TEORICOS ¿ CUAL ES LA INTENSIDAD DE LA CORRIENTE ELECTRICA DE UN CIRCUITO DE 10 OHMS DE RESISTENCIA CUANDO SE CONECTA A UNA FUENTE DE 120 VOLTS? DATOS I= ? V= 120 VOLTS R= 10 OHMS I=V/R , I=120/10 , I= 12 AMPERES

25 EJERCICIOS TEORICOS DETERMINAR EL VOLTAJE REQUERIDO PARA QUE PASE UNA CORRIENTE DE 2 AMPERES A TRAVES DE UNA RESISTENCIA DE 60 OHMS. DATOS I= 2 AMPERES V= ? R= 60 OHMS V=IR , V=2 X 60 , V= 120 VOLTS

26 EJERCICIOS TEORICOS EN UNA LAMPARA PASAN 1.5 AMPERES CUANDO SE CONECTA A UNA FUENTE DE 120 VOLTS, ¿CUÁL ES SU RESISTENCIA? DATOS I= 1.5 AMPERES V= 120 VOLTS R= ? R=V/I , R=120 / 1.5 , R= 80 OHMS

27 VII.- LEY DE JOULE O DE POTENCIA
AL APLICAR UN VOLTAJE EN LOS EXTREMOS DE UN CONDUCTOR, LOS ELECTRONES LIBRES ADQUIEREN MOVIMIENTO Y LLEGAN A CHOCAR CON LOS MUCHOS DE LOS ÁTOMOS QUE ESTÁN EN SU CAMINO, HACIÉNDOLOS VIBRAR, TALES VIBRACIONES SE CONVIERTEN EN CALOR, ESTA ENERGÍA CEDIDA EN LA UNIDAD DE TIEMPO SE DEFINE COMO POTENCIA. P V I

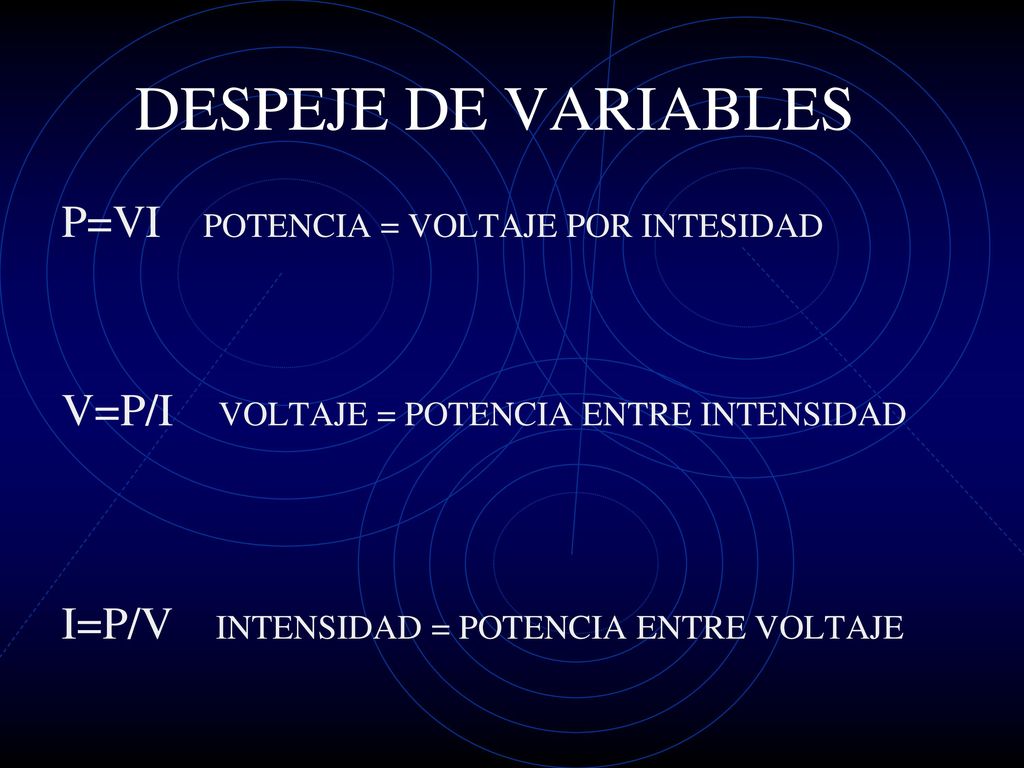

28 DESPEJE DE VARIABLES P=VI POTENCIA = VOLTAJE POR INTESIDAD
V=P/I VOLTAJE = POTENCIA ENTRE INTENSIDAD I=P/V INTENSIDAD = POTENCIA ENTRE VOLTAJE

29 EJERCICIOS TEORICOS ¿ CUAL ES LA INTENSIDAD QUE CIRCULARA A TRAVES DE UNA RESISTENCIA DE 250 WATTS DE POTENCIA CON UNA ALIMENTACION DE 120 VOLTS? DATOS I= ? P= 250 WATTS V= 120 VOLTS I=P/V , I=250/120 , I= 2.08 AMPERES

30 EJERCICIOS TEORICOS DETERMINAR EL VALOR EN OHMS DE UNA RESISTENCIA DE 250 WATT ALIMENTADA A 120 VOLTS. DATOS P= 250 WATTS V= 120 VOLTS R= ? P=VI , I=P/V , I= 250/120 , I= 2.08 AMPERES I=V/R , R=V/I , R= 120/2.08 , R= 57.7 OHMS

31 EJERCICIOS PRACTICOS ARMAR UN CIRCUITO SERIE CON DOS RESISTENCIAS DE 250 WATTS Y ALIMENTARLAS CON 120 VOLTS. CALCULAR LA RESISTENCIA TOTAL , E INTENSIDAD TOTAL. DATOS P= 250 WATTS V= 120 VOLTS Rt= ? It= ? Rt= R1 + R Rt= Rt= OHMS It= Vt / Rt It= 120 / It= 1.04 AMPERES

32 EJERCICIOS PRACTICOS ARMAR UN CIRCUITO PARALELO CON DOS RESISTENCIAS DE 250 WATTS Y ALIMENTARLAS CON 120 VOLTS. CALCULAR LA RESISTENCIA TOTAL, E INTENSIDAD TOTAL. DATOS P= 250 WATTS V= 120 VOLTS Rt= ? It= ? Rt= 1/ (1/R1 + 1/R2) Rt= 1/ (1/ /57.7) Rt= OHMS It= Vt / Rt It= 120 / It= AMPERES

33 FIN DE LA PRESENTACION
