Corriente y circuitos eléctricos

Presentación del tema: "Corriente y circuitos eléctricos"— Transcripción de la presentación:

1 Corriente y circuitos eléctricos
Departamento de Ciencias Física – 8º Año Básico Primer Semestre – 2017

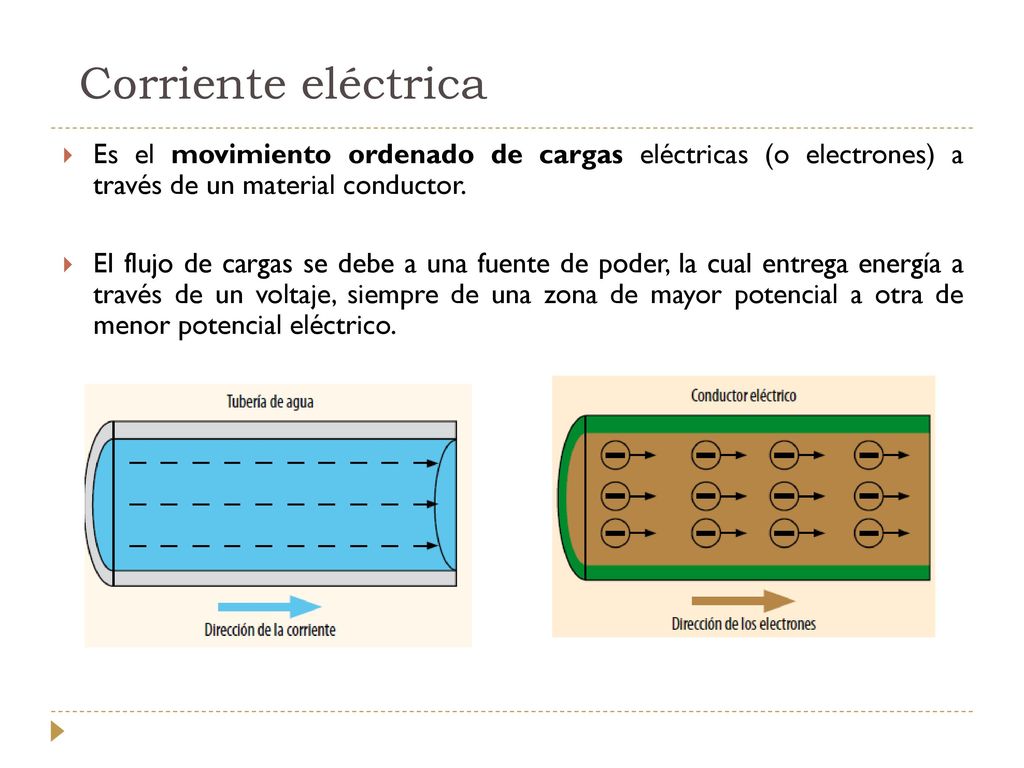

2 Corriente eléctrica Es el movimiento ordenado de cargas eléctricas (o electrones) a través de un material conductor. El flujo de cargas se debe a una fuente de poder, la cual entrega energía a través de un voltaje, siempre de una zona de mayor potencial a otra de menor potencial eléctrico.

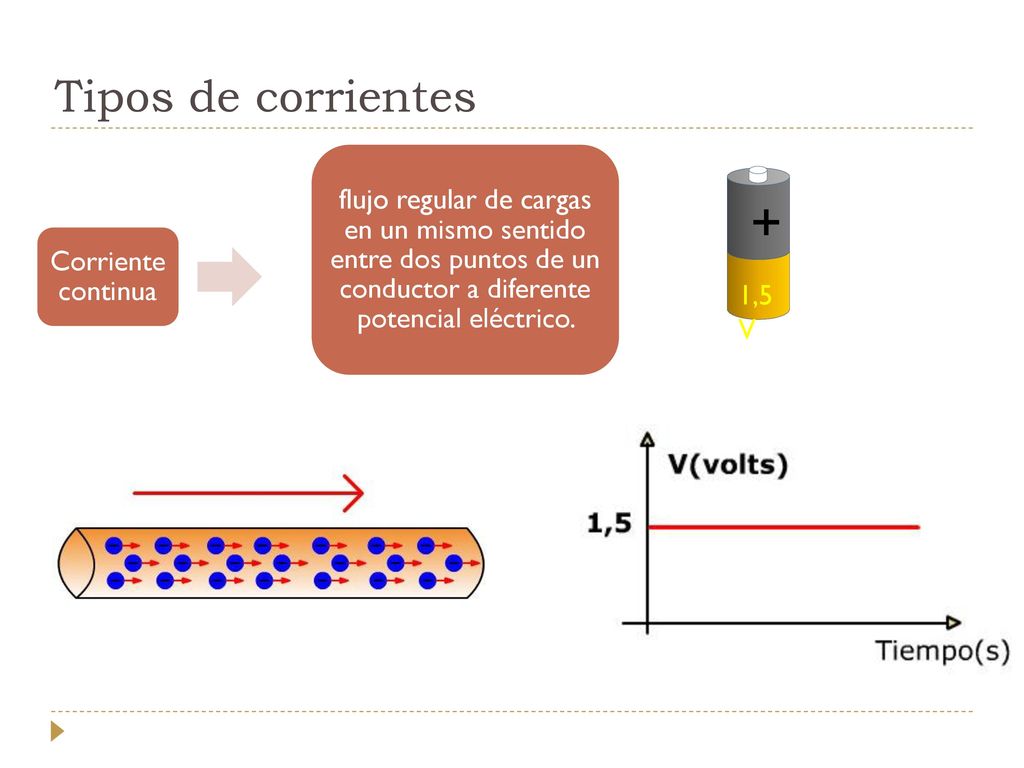

3 Tipos de corrientes Corriente continua flujo regular de cargas en un mismo sentido entre dos puntos de un conductor a diferente potencial eléctrico. + 1,5 V

4 Corriente alterna es aquella cuya magnitud y sentido cambian periódicamente. Su eficiencia de transmisión es mayor que en la corriente continua, ya que experimenta menos pérdidas de energía. (Circuitos domiciliarios)

5 Circuito eléctrico Conjunto de dispositivos en los que puede circular una corriente eléctrica. Interruptor: Bloquea o reanuda el paso de la corriente. 4. Conector: transporta la corriente por todo el circuito y enlazan los distintos componentes del circuito. Generador o fuente de poder: suministra energía a las cargas que recorren el circuito 2. Receptores y/o resistencias: transforman la energía eléctrica a otro tipo de energía

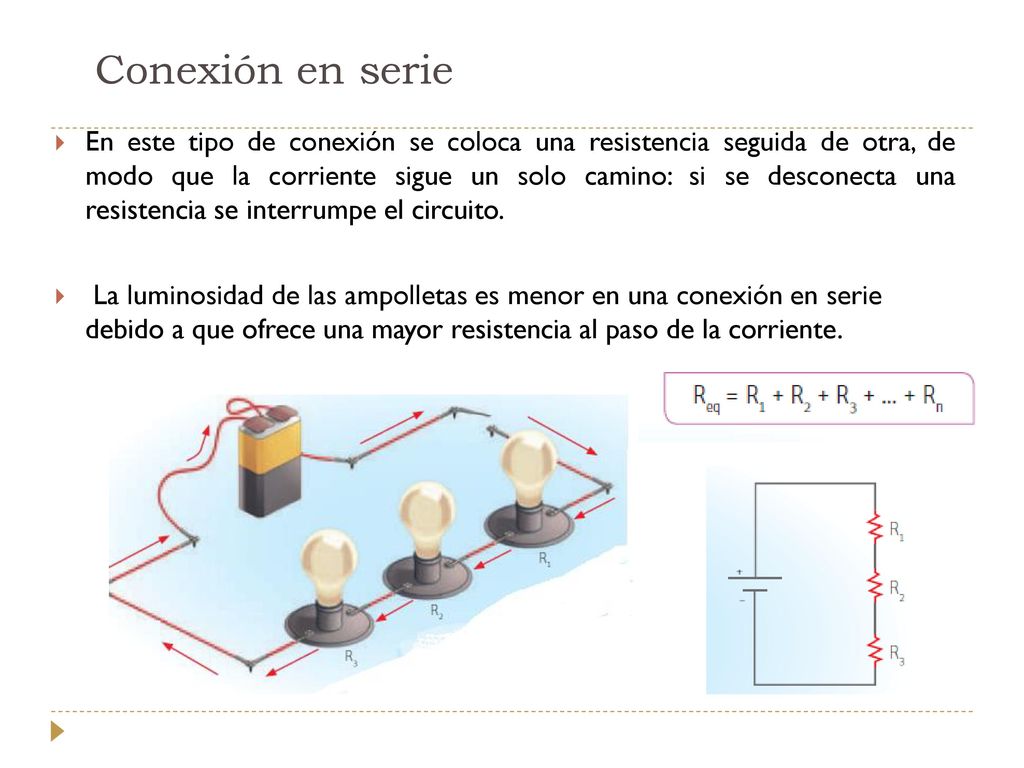

6 Conexión en serie En este tipo de conexión se coloca una resistencia seguida de otra, de modo que la corriente sigue un solo camino: si se desconecta una resistencia se interrumpe el circuito. La luminosidad de las ampolletas es menor en una conexión en serie debido a que ofrece una mayor resistencia al paso de la corriente.

7

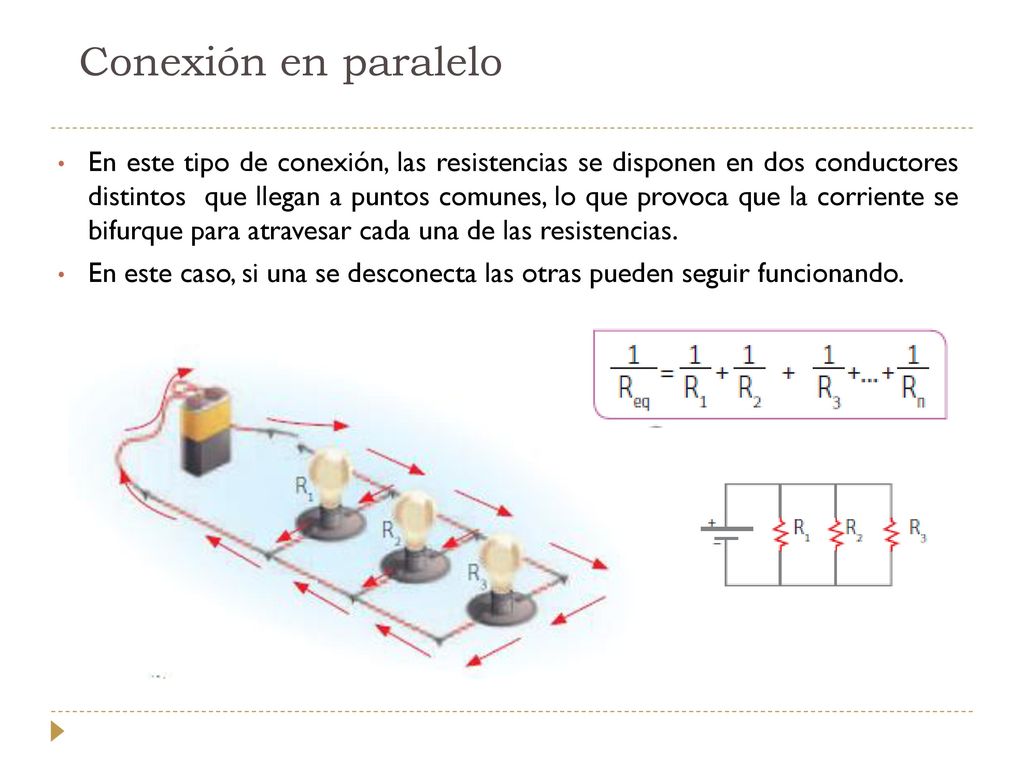

8 Conexión en paralelo En este tipo de conexión, las resistencias se disponen en dos conductores distintos que llegan a puntos comunes, lo que provoca que la corriente se bifurque para atravesar cada una de las resistencias. En este caso, si una se desconecta las otras pueden seguir funcionando.

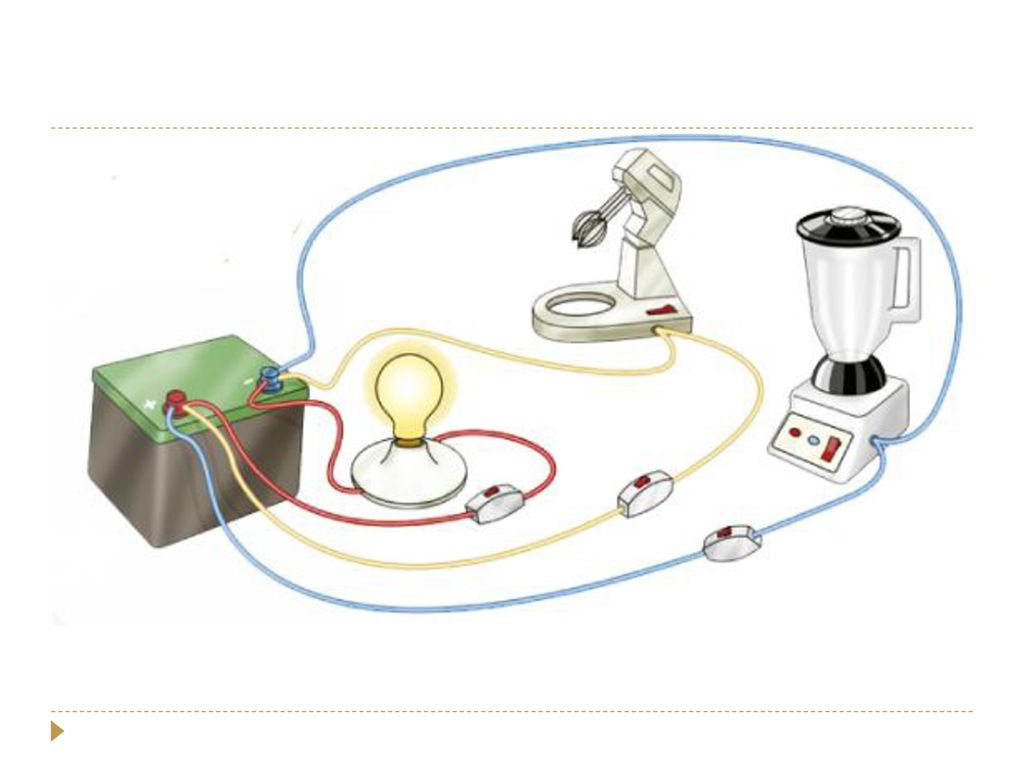

9

10 Diagramas de circuitos
Existe una simbología para los distintos componentes que forman un circuito eléctrico

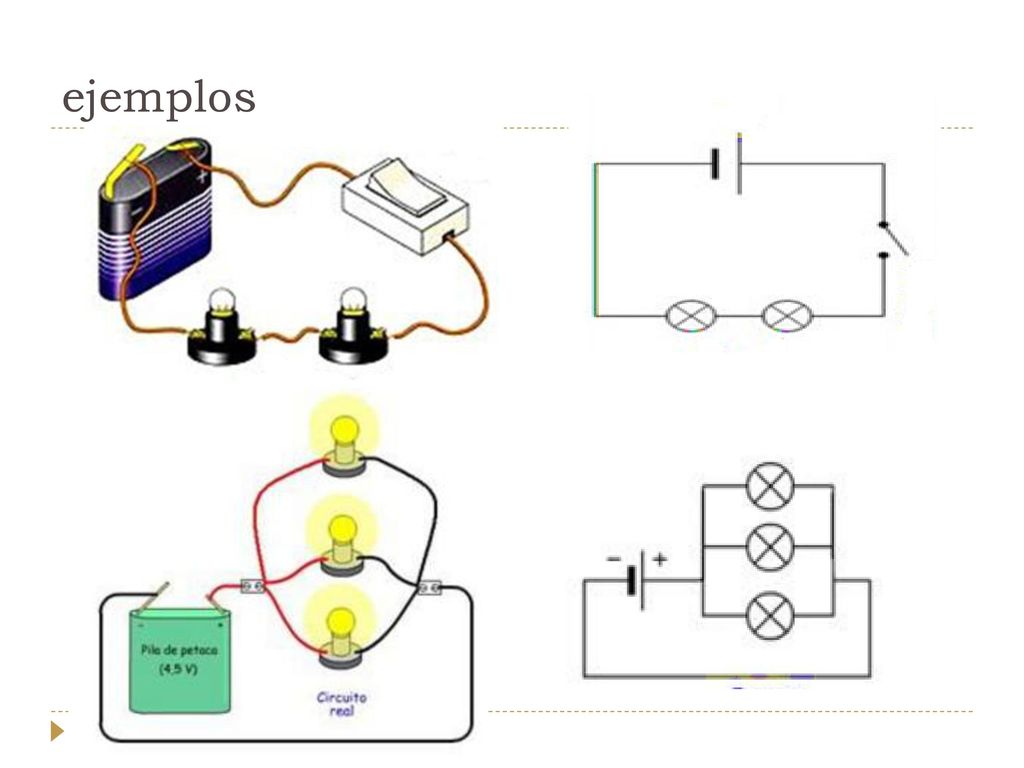

11 ejemplos
