DISEÑO ELÉCTRICO DE UNA PLANTA INDUSTRIAL

Presentación del tema: "DISEÑO ELÉCTRICO DE UNA PLANTA INDUSTRIAL"— Transcripción de la presentación:

1 DISEÑO ELÉCTRICO DE UNA PLANTA INDUSTRIAL
1

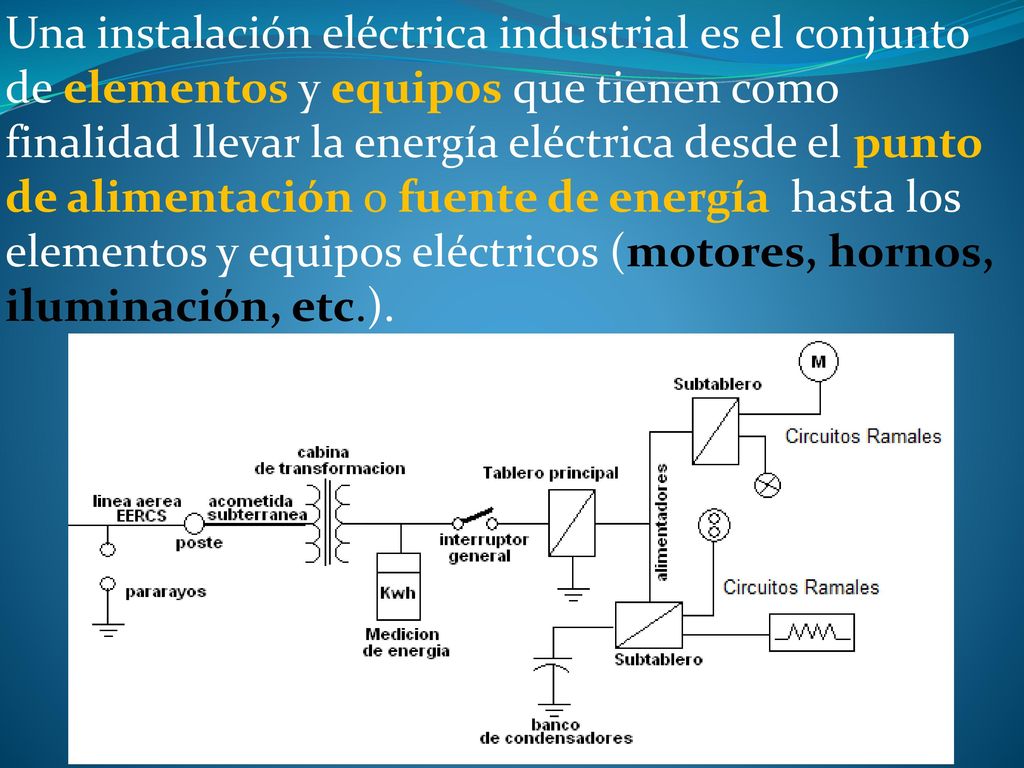

2 Una instalación eléctrica industrial es el conjunto de elementos y equipos que tienen como finalidad llevar la energía eléctrica desde el punto de alimentación o fuente de energía hasta los elementos y equipos eléctricos (motores, hornos, iluminación, etc.).

3 Los Elementos básicos de una instalación eléctrica industrial son :
1-La acometida 2-El equipo de medición de V,I,P,Cos φ , energía eléctrica 3-El interruptor principal 4-El tablero principal 5-Los subtableros (centros de carga) 6-Los alimentadores principales 7-Los circuitos ramales (para alumbrado y para tomas (o fuerza) ) 8-Las canalizaciones eléctricas 9-Los sistemas de protección (fusibles,pararayos,conexión a tierra) 10-La cabina de transformación 11-El sistema de corrección del factor de potencia 12-El sistema de generación de eléctrica de emergencia

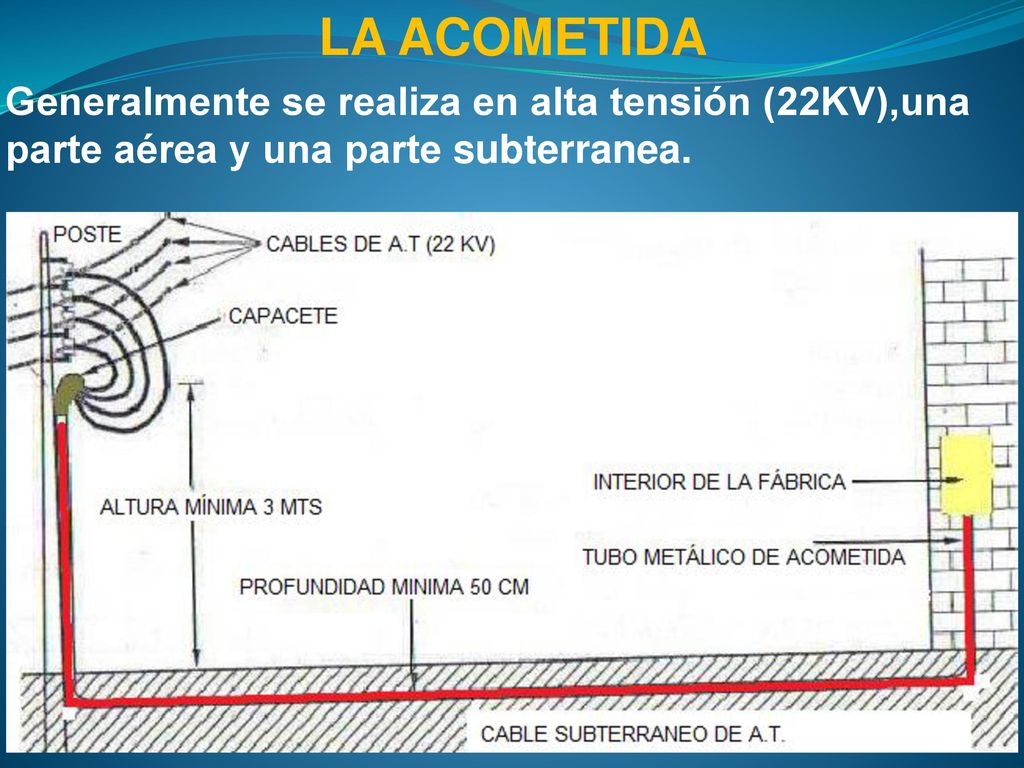

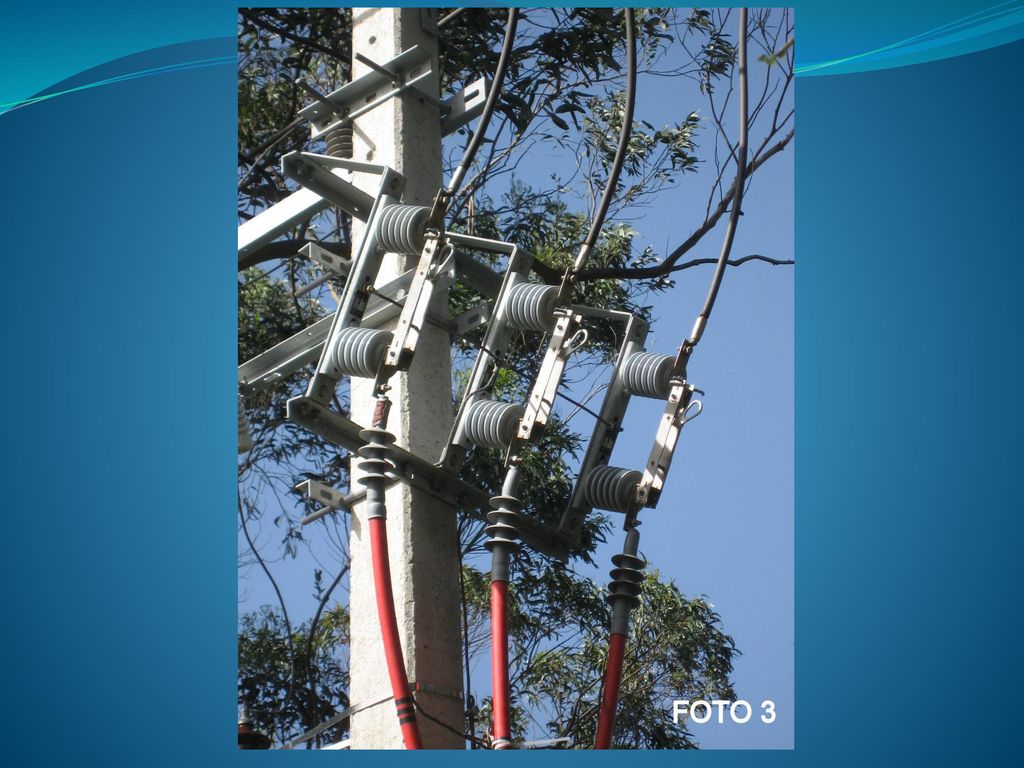

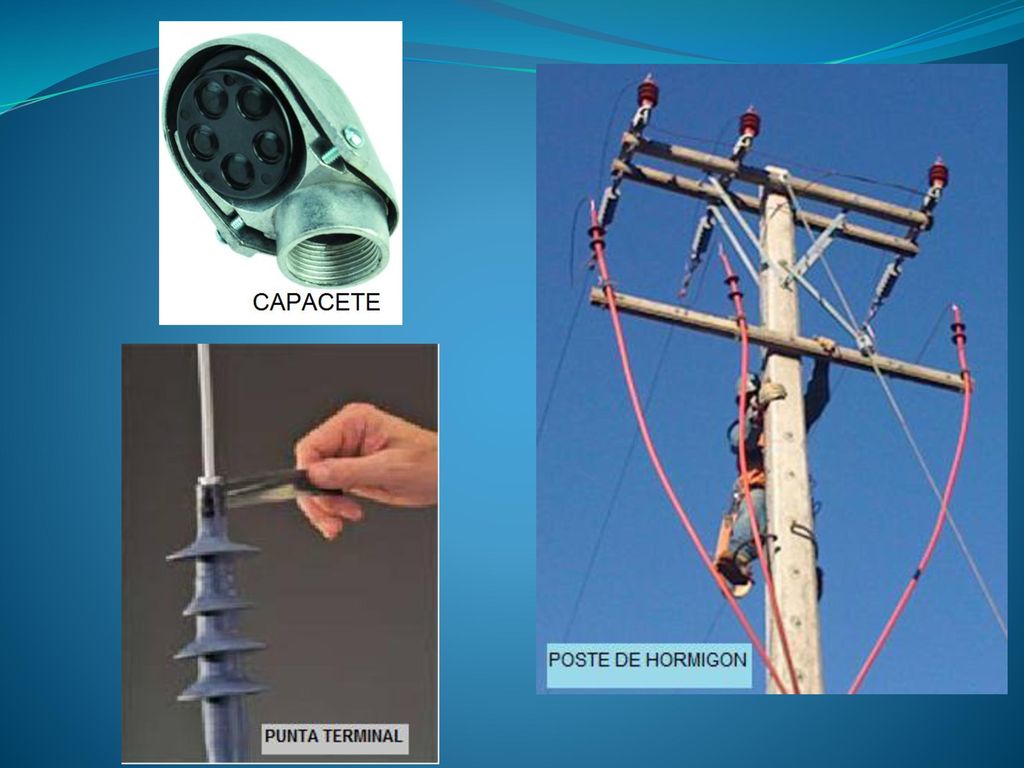

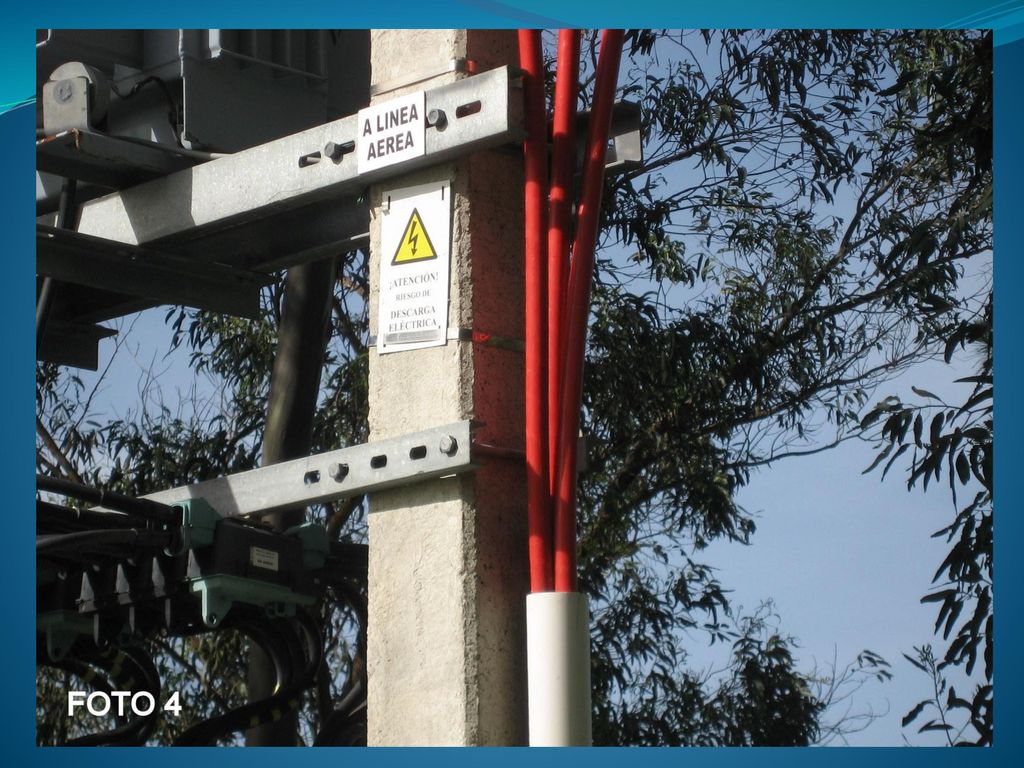

4 LA ACOMETIDA Generalmente se realiza en alta tensión (22KV),una parte aérea y una parte subterranea.

5

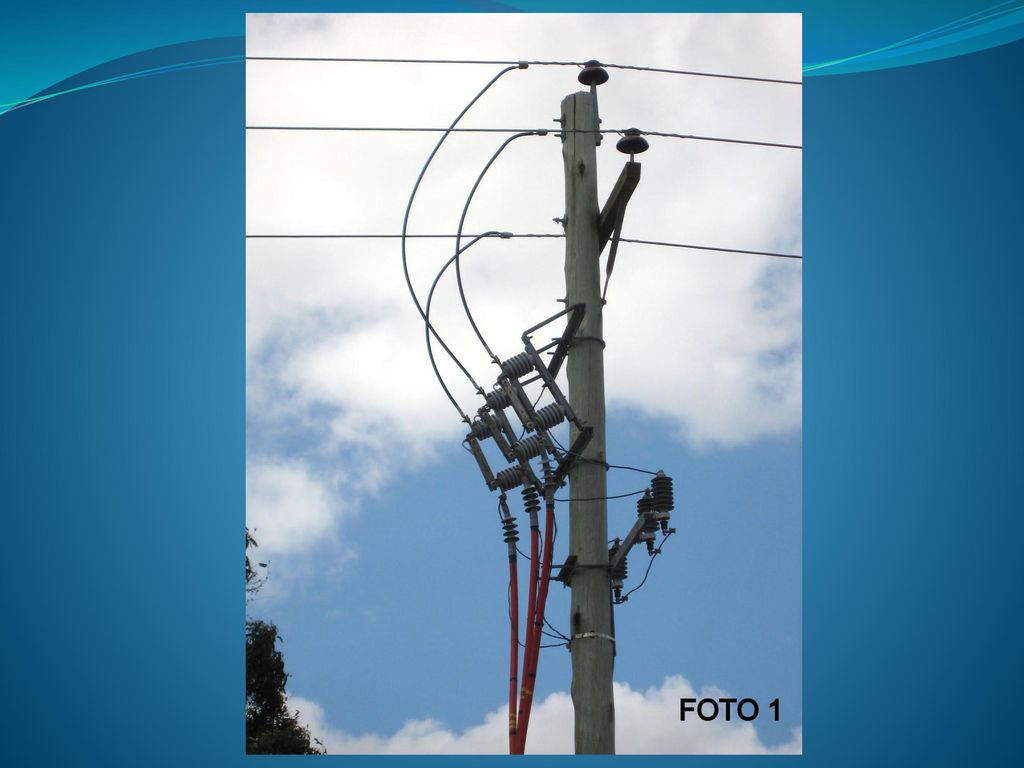

6

7

8

9

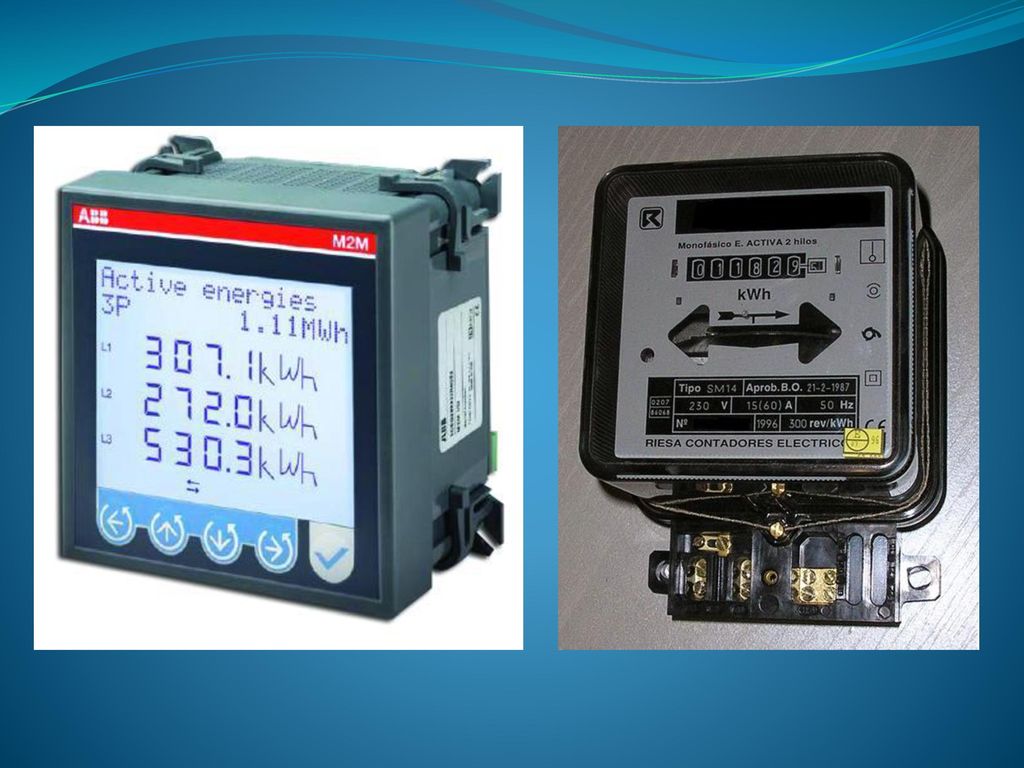

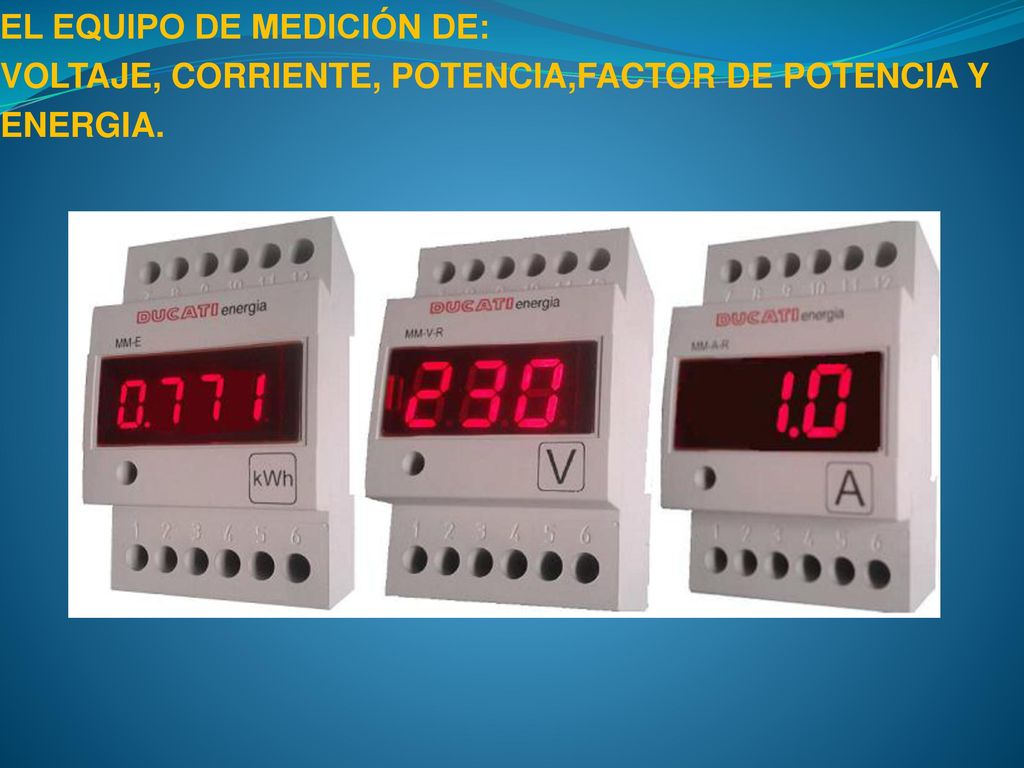

10 EL EQUIPO DE MEDICIÓN DE:

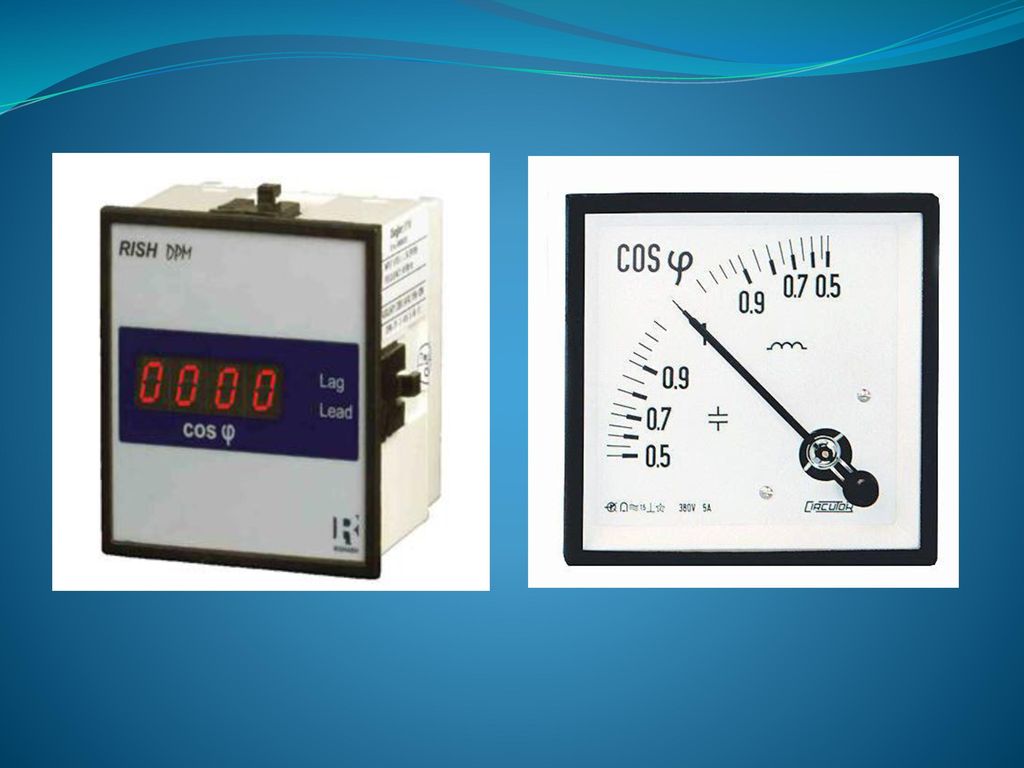

VOLTAJE, CORRIENTE, POTENCIA,FACTOR DE POTENCIA Y ENERGIA.

11

12

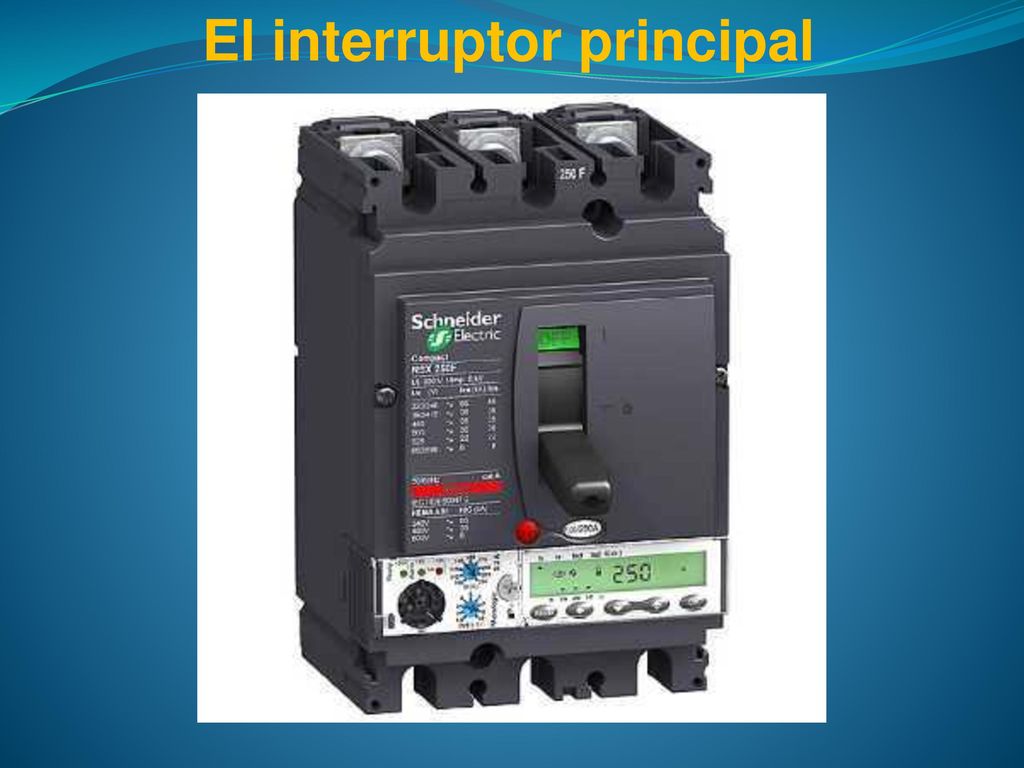

13 El interruptor principal

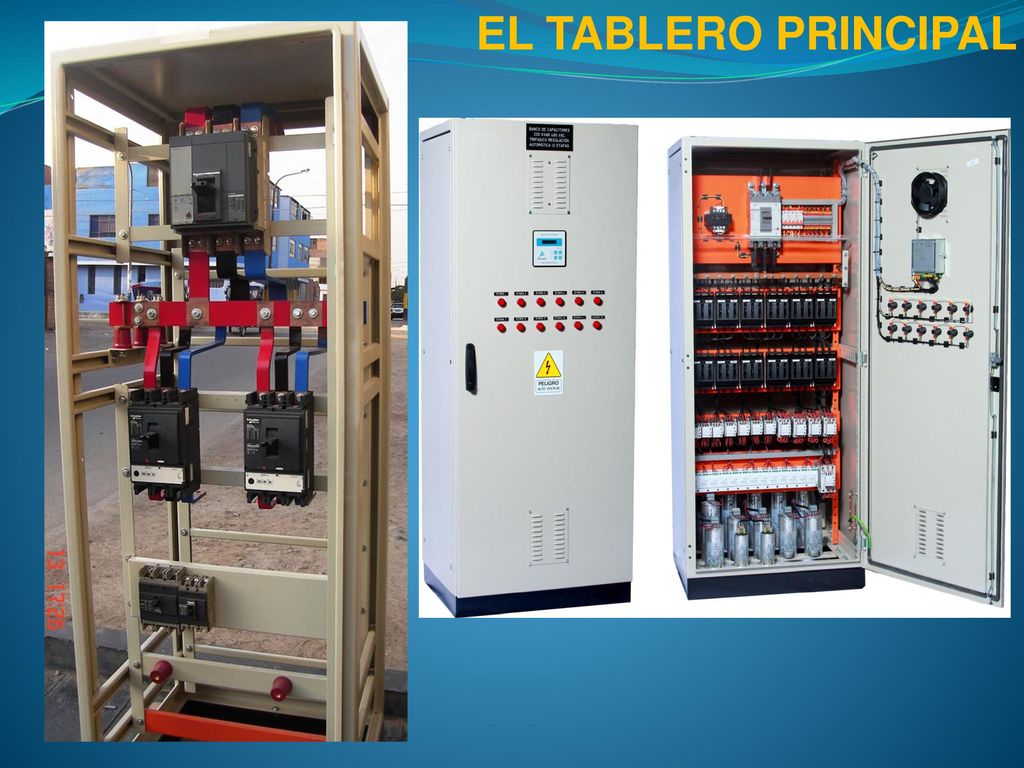

14 EL TABLERO PRINCIPAL

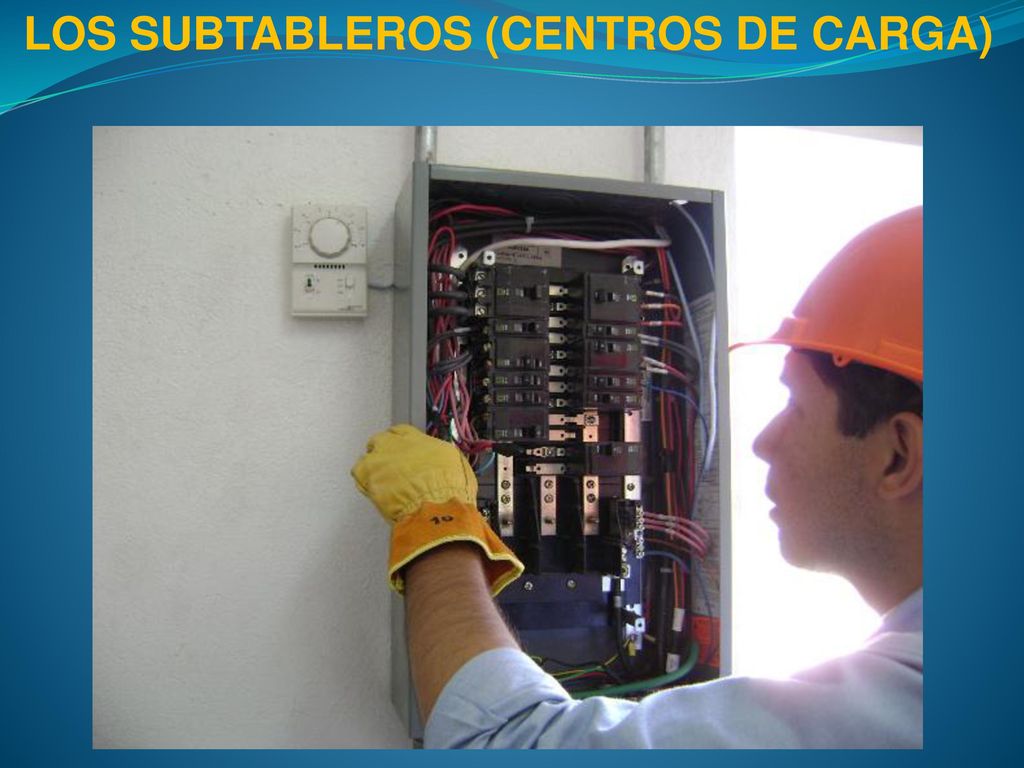

15 LOS SUBTABLEROS (CENTROS DE CARGA)

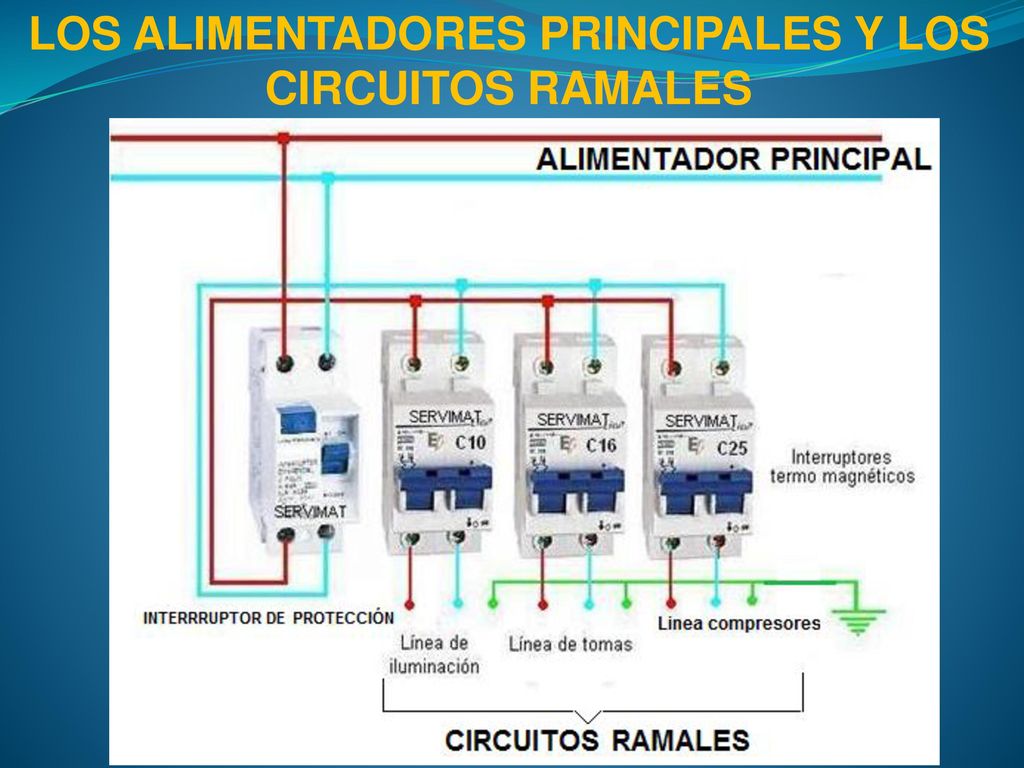

16 LOS ALIMENTADORES PRINCIPALES Y LOS CIRCUITOS RAMALES

17 LAS CANALIZACIONES ELECTRICAS

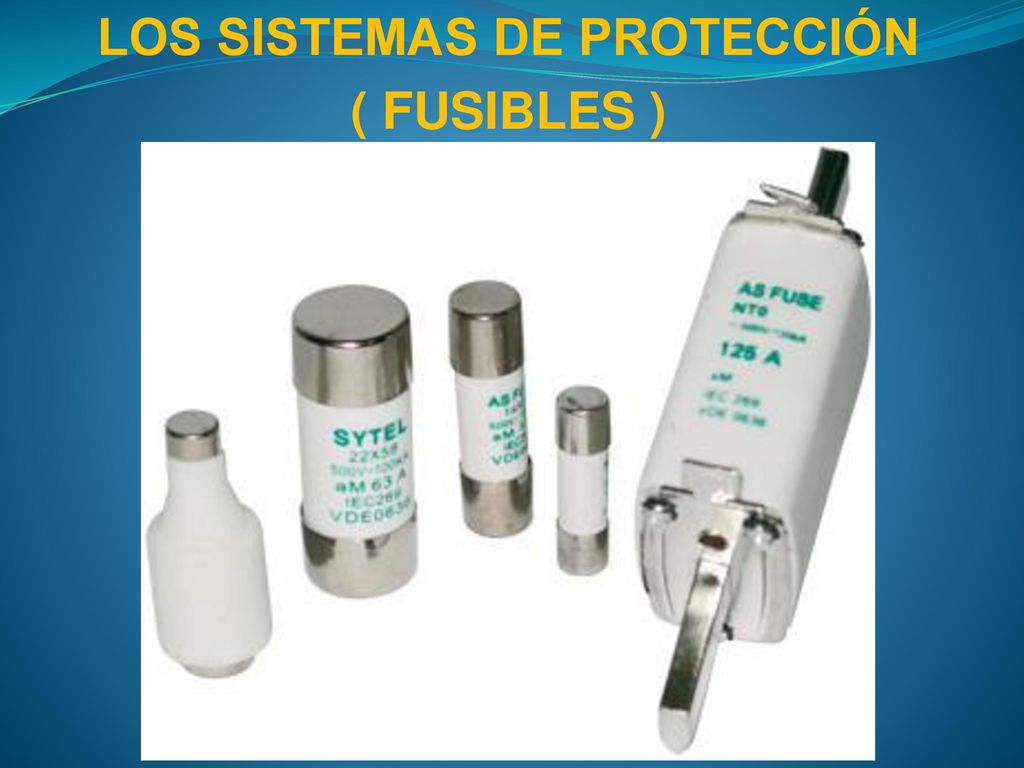

18 LOS SISTEMAS DE PROTECCIÓN ( FUSIBLES )

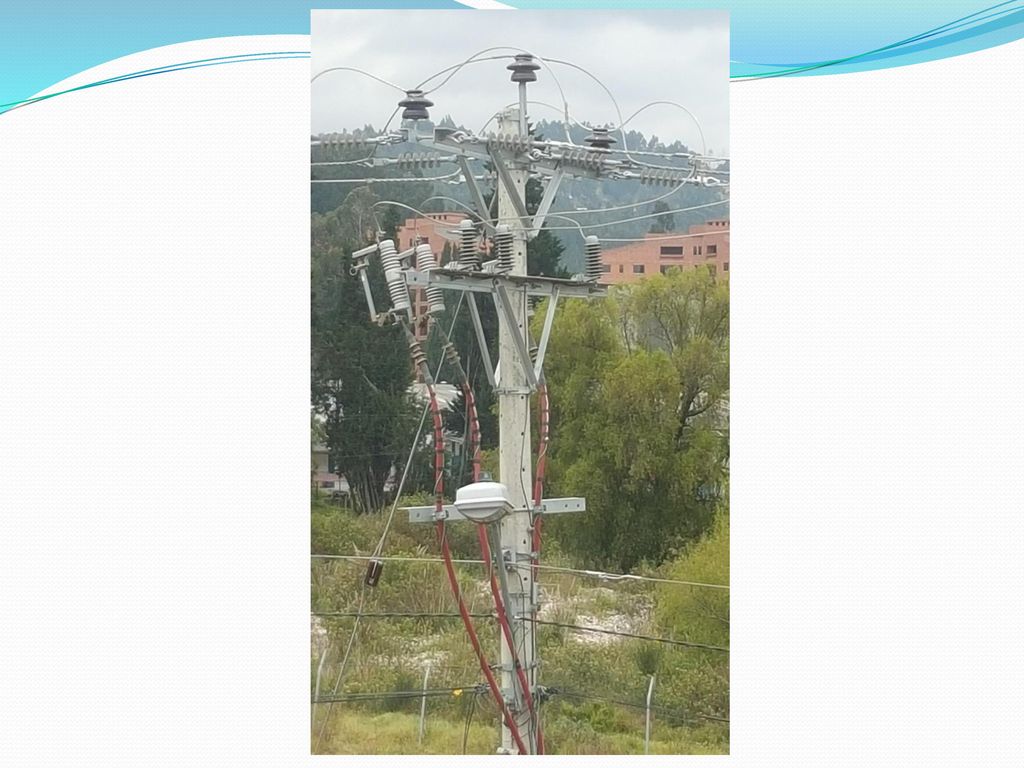

19 LOS SISTEMAS DE PROTECCIÓN ( PARARRAYOS )

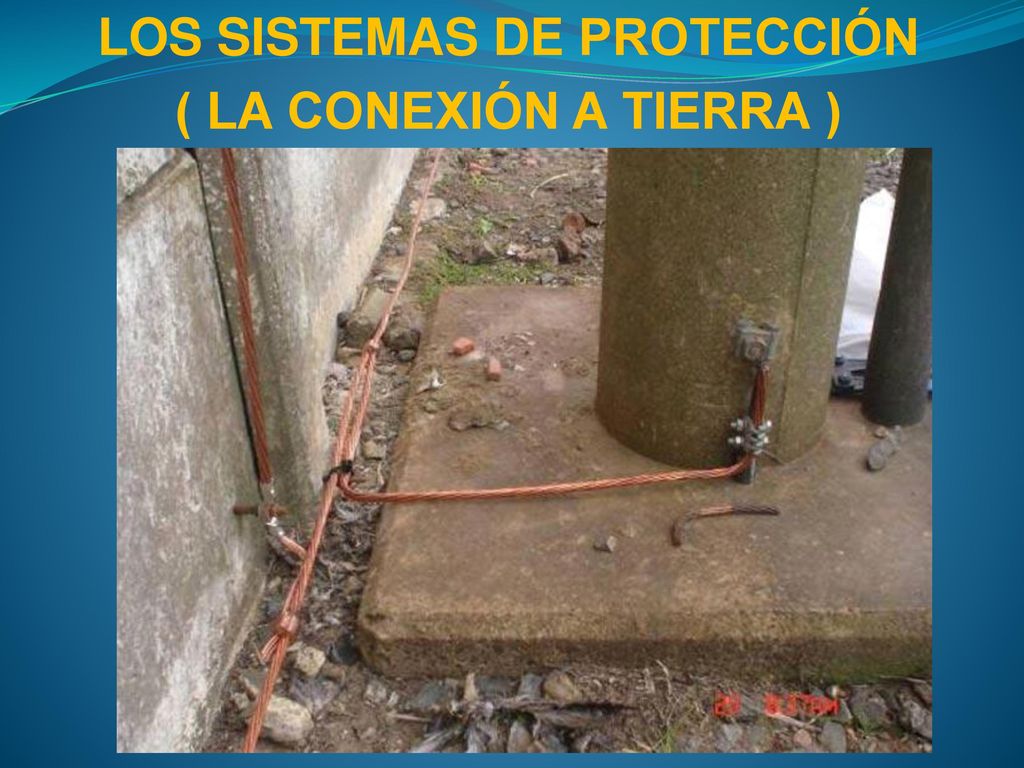

20 LOS SISTEMAS DE PROTECCIÓN ( LA CONEXIÓN A TIERRA )

21 LA CABINA DE TRANSFORMACIÓN

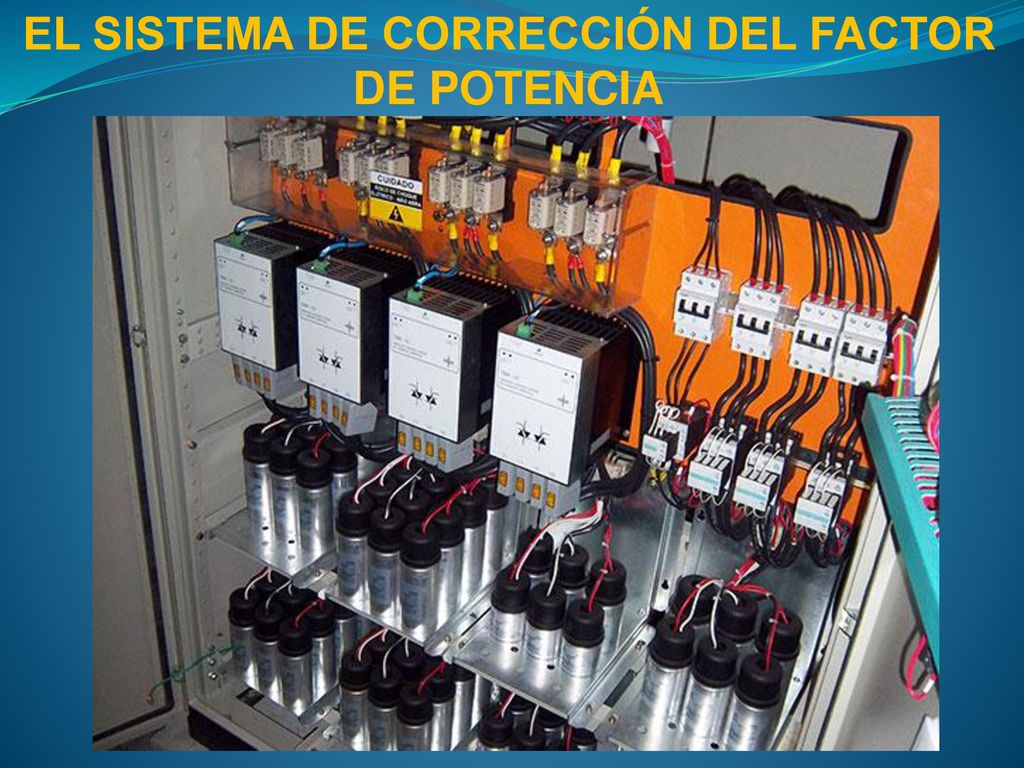

22 EL SISTEMA DE CORRECCIÓN DEL FACTOR DE POTENCIA

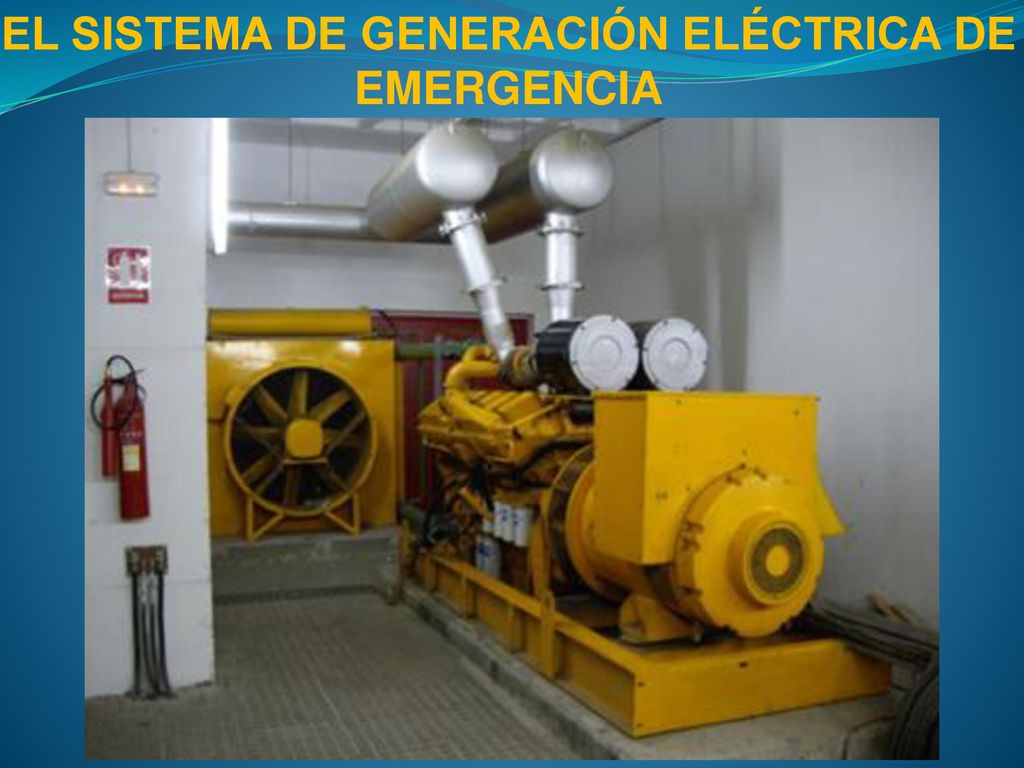

23 EL SISTEMA DE GENERACIÓN ELÉCTRICA DE EMERGENCIA

24 DISEÑO ELÉCTRICO DE UNA PLANTA INDUSTRIAL
2

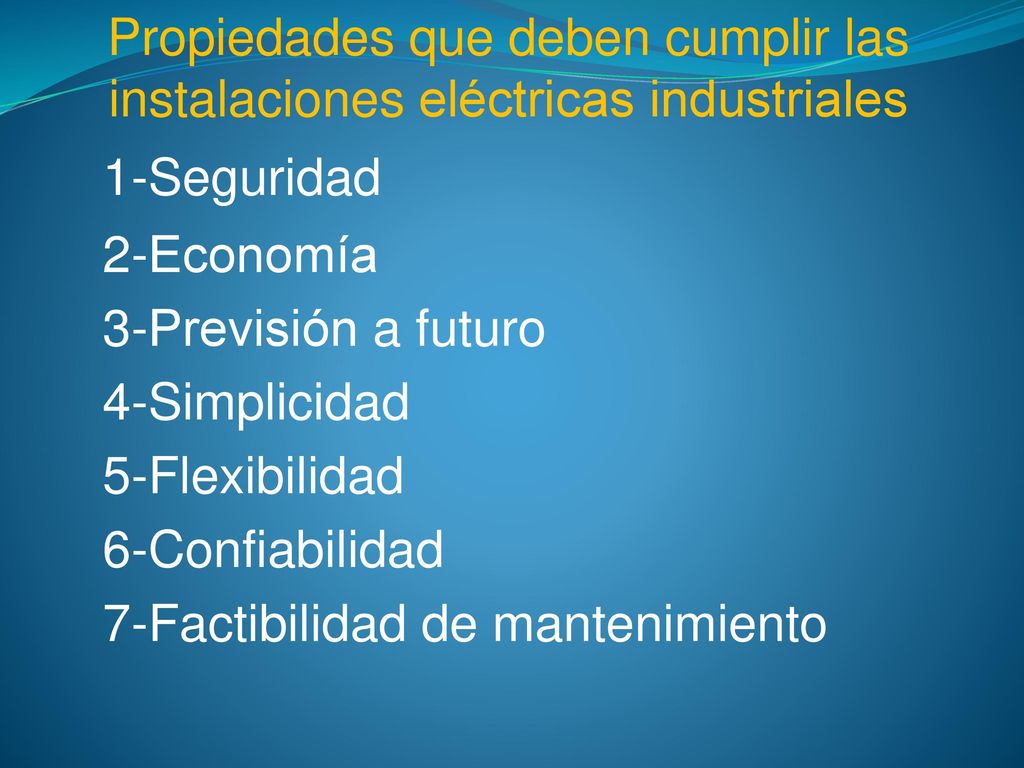

25 Propiedades que deben cumplir las instalaciones eléctricas industriales
1-Seguridad 2-Economía 3-Previsión a futuro 4-Simplicidad 5-Flexibilidad 6-Confiabilidad 7-Factibilidad de mantenimiento

26 Ambientes en donde se desarrollarán los procesos productivos
Las instalaciones eléctricas industriales deben proyectarse de acuerdo a los ambientes en donde se desarrollarán los procesos productivos. Un ambiente es normal cuando no existen condiciones que imponen precauciones de instalación o limitaciones en el uso de la maquinaria, equipos y canalizaciones.

27 Caso contrario, los ambientes industriales se clasifican en:
Ambientes húmedos Ambientes mojados Ambientes salinos Ambientes fríos Ambientes con temperatura elevada Ambientes con polvo Ambientes corrosivos Ambientes con riesgo de explosión o incendio

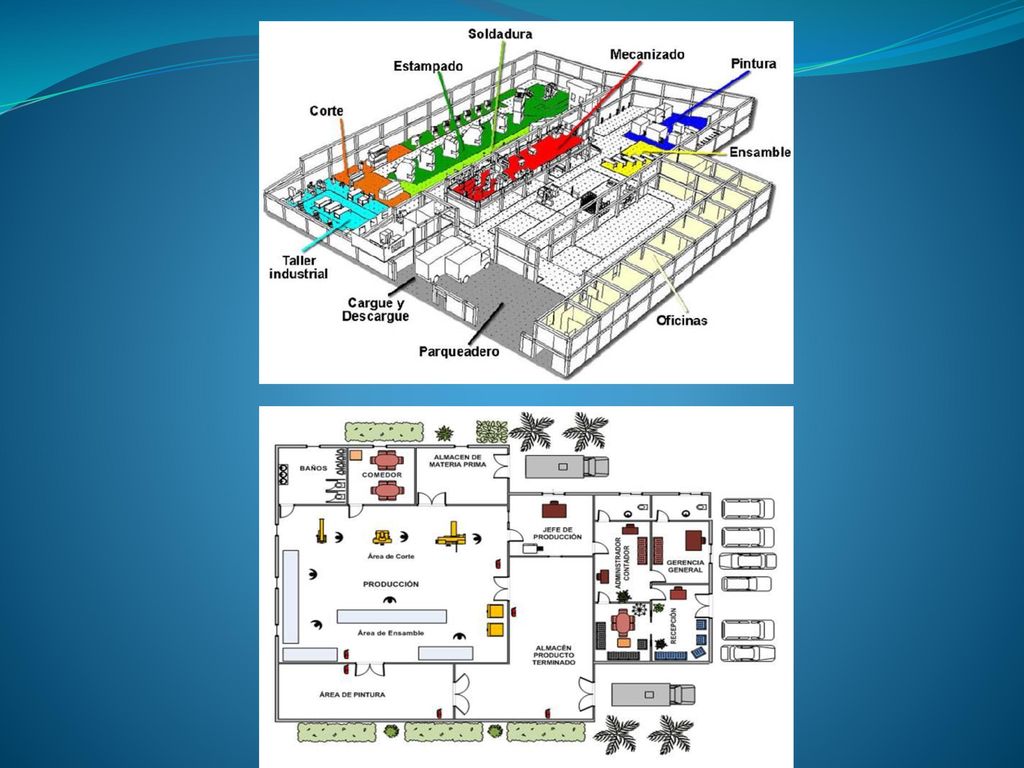

28 EL LAYOUT El Layout es el proceso de ordenamiento físico de los elementos industriales, de modo que constituyan un sistema productivo capaz de promover el uso eficiente de los mismos; esto es: del movimiento de materiales, del personal , de los equipos y maquinaria y la energía. En el proceso de selección de un Layout industrial es recomendable que participen grupos multidisciplinarios conformado por personal del área eléctrica, mecánica, química, arquitectónica y producción y operaciones.

29

30 La Memoria Técnica La memoria técnica es el documento de referencia del diseño eléctrico de una planta industrial elaborado por un profesional del área eléctrica, pero debe tener la participación del gerente o encargado de la producción con el objeto de definir parámetros relativos al proceso productivo y su flujo.

31 Las partes constitutivas de una memoria técnica son:

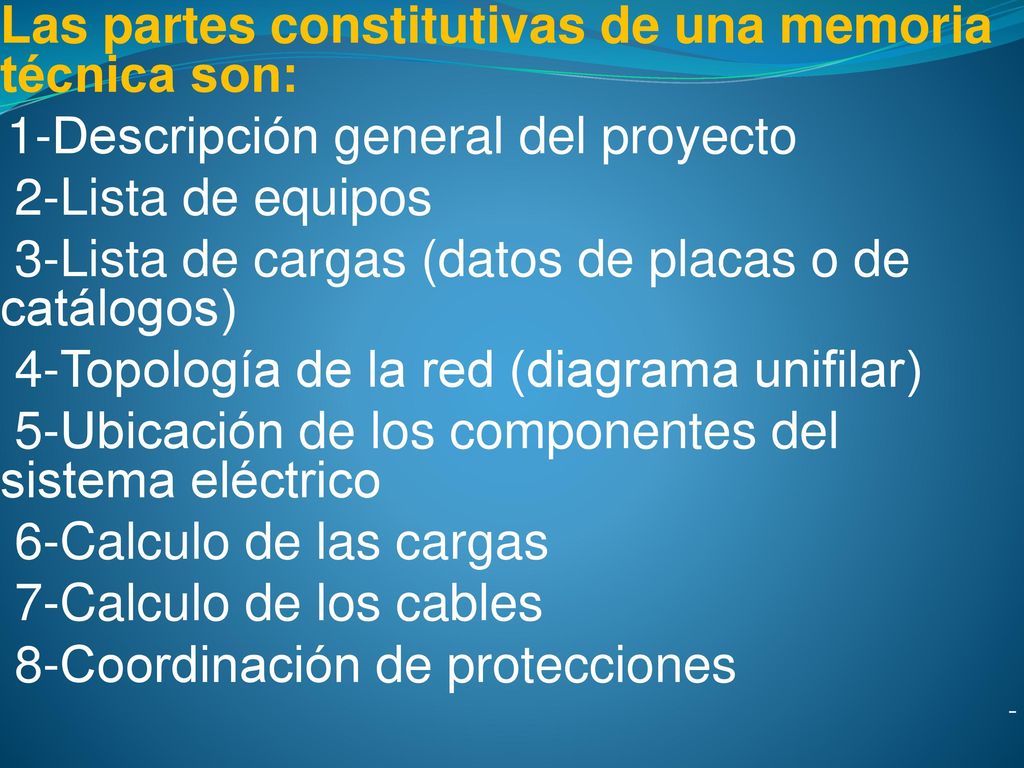

1-Descripción general del proyecto 2-Lista de equipos 3-Lista de cargas (datos de placas o de catálogos) 4-Topología de la red (diagrama unifilar) 5-Ubicación de los componentes del sistema eléctrico 6-Calculo de las cargas 7-Calculo de los cables 8-Coordinación de protecciones -

32 9-Evaluación de la energía Reactiva 10-Calculo de la red de tierra 11-Protección contra descargas atmosféricas 12-Estudio de iluminación 13- Estudio económico (costos) 14-Grupo de emergencia 15-Redes de datos , telecomunicaciones y telefonía 16-Seguridad (alarmas, monitoreo) 17-Ampliaciones futuras

33 FINAL DISEÑO ELÉCTRICO DE PLANTAS INDUSTRIALES 2017
