RECEPTOR AM ALUMNOS: CUSTODIO YAULI WILLIAM CESAR. FERNANDEZ SEMPERTEGUI ROISER. DOCENTE: JULIO QUISPE ROJAS ESCUELA: INGENIERIA ELECTRONICA.

Presentación del tema: "RECEPTOR AM ALUMNOS: CUSTODIO YAULI WILLIAM CESAR. FERNANDEZ SEMPERTEGUI ROISER. DOCENTE: JULIO QUISPE ROJAS ESCUELA: INGENIERIA ELECTRONICA."— Transcripción de la presentación:

1 RECEPTOR AM ALUMNOS: CUSTODIO YAULI WILLIAM CESAR. FERNANDEZ SEMPERTEGUI ROISER. DOCENTE: JULIO QUISPE ROJAS ESCUELA: INGENIERIA ELECTRONICA.

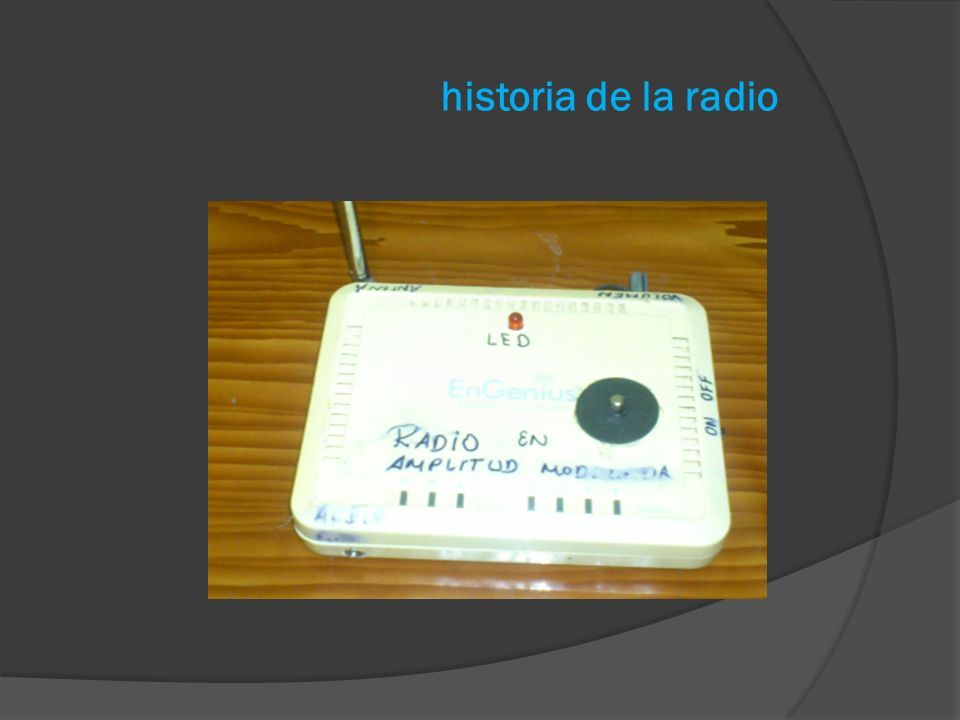

2 historia de la radio

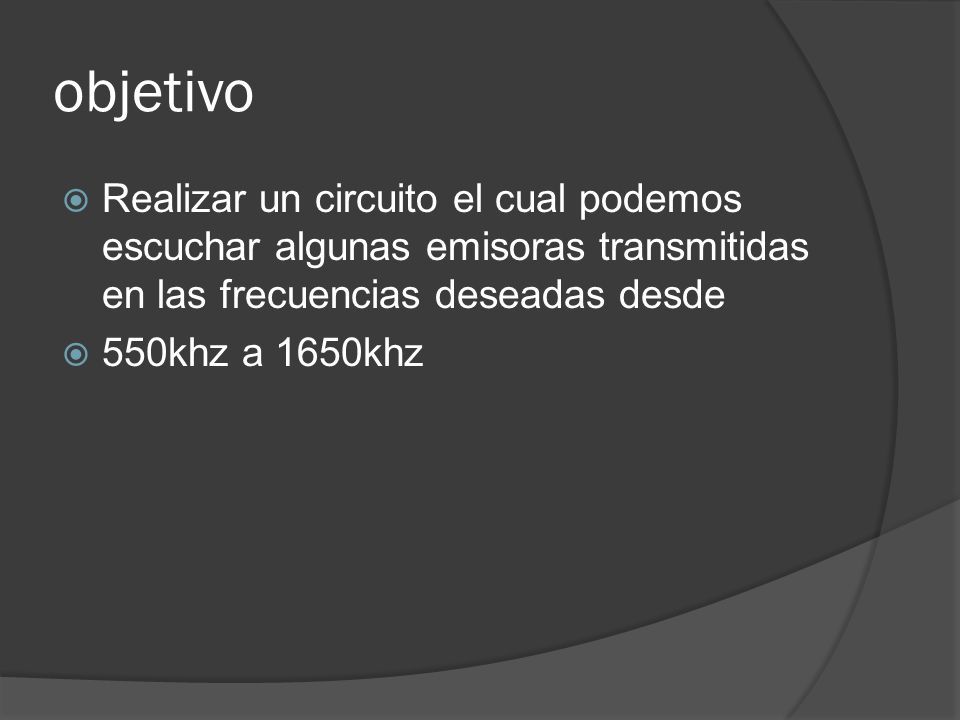

3 objetivo  Realizar un circuito el cual podemos escuchar algunas emisoras transmitidas en las frecuencias deseadas desde  550khz a 1650khz

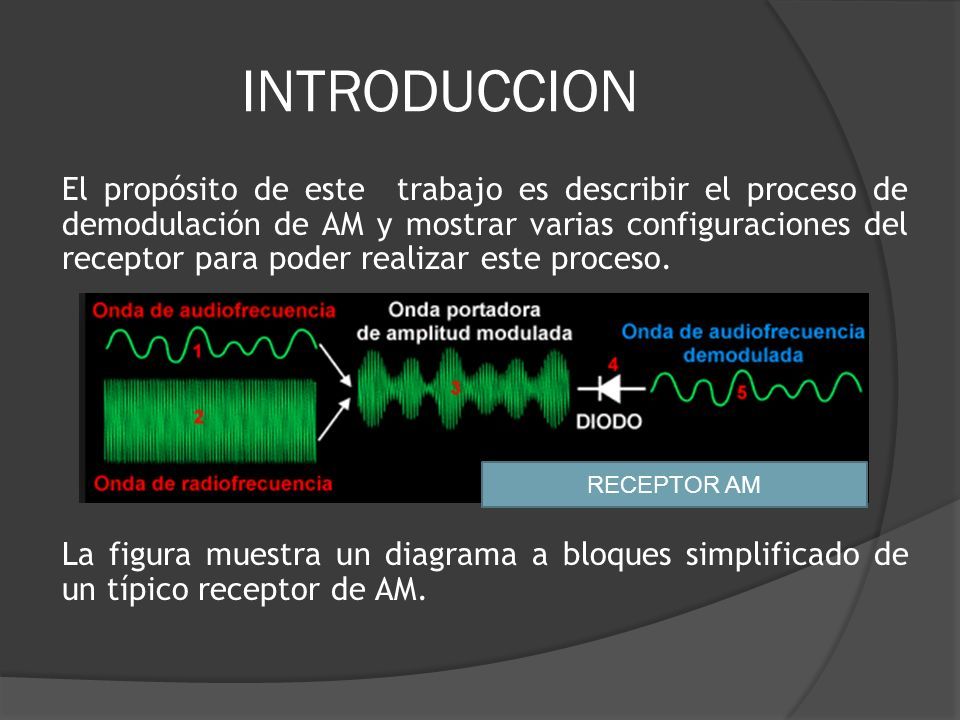

4 INTRODUCCION El propósito de este trabajo es describir el proceso de demodulación de AM y mostrar varias configuraciones del receptor para poder realizar este proceso. La figura muestra un diagrama a bloques simplificado de un típico receptor de AM. RECEPTOR AM

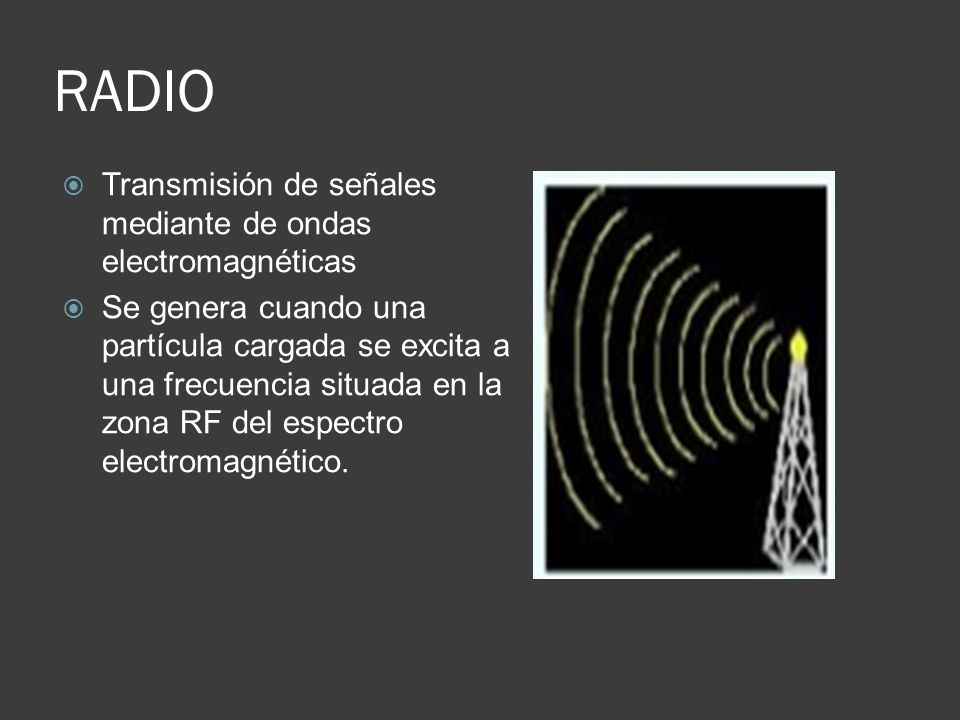

5 RADIO  Transmisión de señales mediante de ondas electromagnéticas  Se genera cuando una partícula cargada se excita a una frecuencia situada en la zona RF del espectro electromagnético.

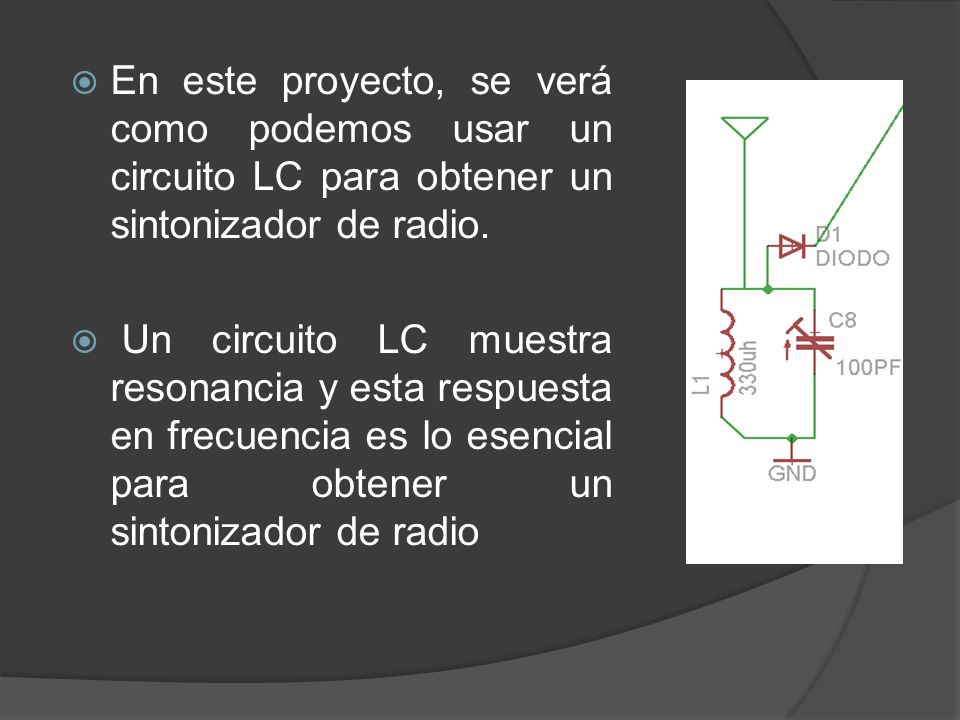

6  En este proyecto, se verá como podemos usar un circuito LC para obtener un sintonizador de radio.  Un circuito LC muestra resonancia y esta respuesta en frecuencia es lo esencial para obtener un sintonizador de radio

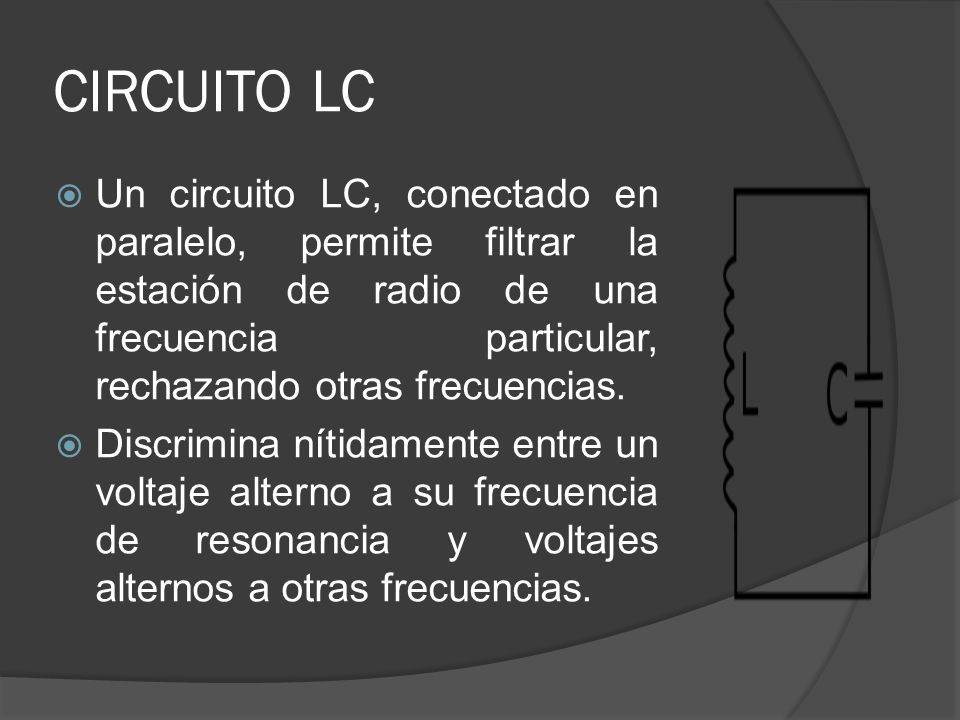

7 CIRCUITO LC  Un circuito LC, conectado en paralelo, permite filtrar la estación de radio de una frecuencia particular, rechazando otras frecuencias.  Discrimina nítidamente entre un voltaje alterno a su frecuencia de resonancia y voltajes alternos a otras frecuencias.

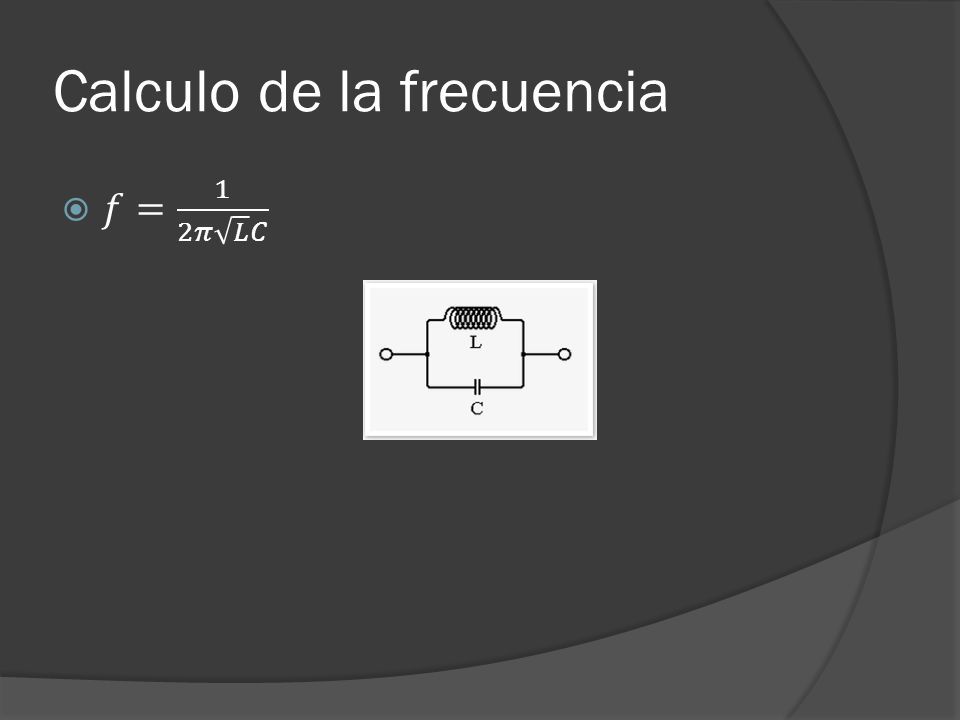

8 Calculo de la frecuencia

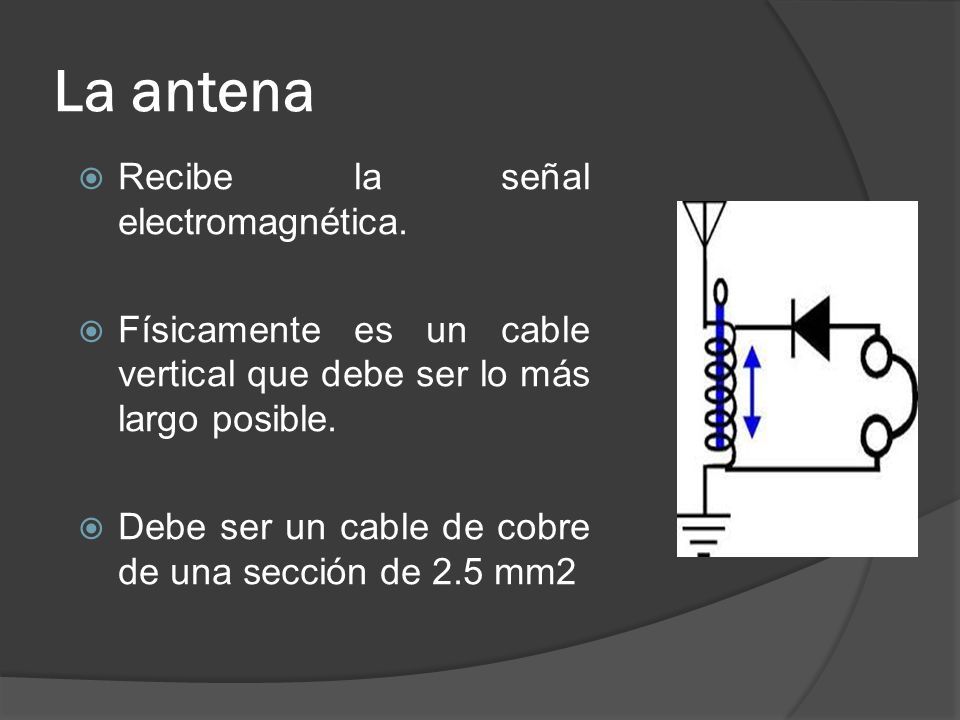

9 La antena  Recibe la señal electromagnética.  Físicamente es un cable vertical que debe ser lo más largo posible.  Debe ser un cable de cobre de una sección de 2.5 mm2

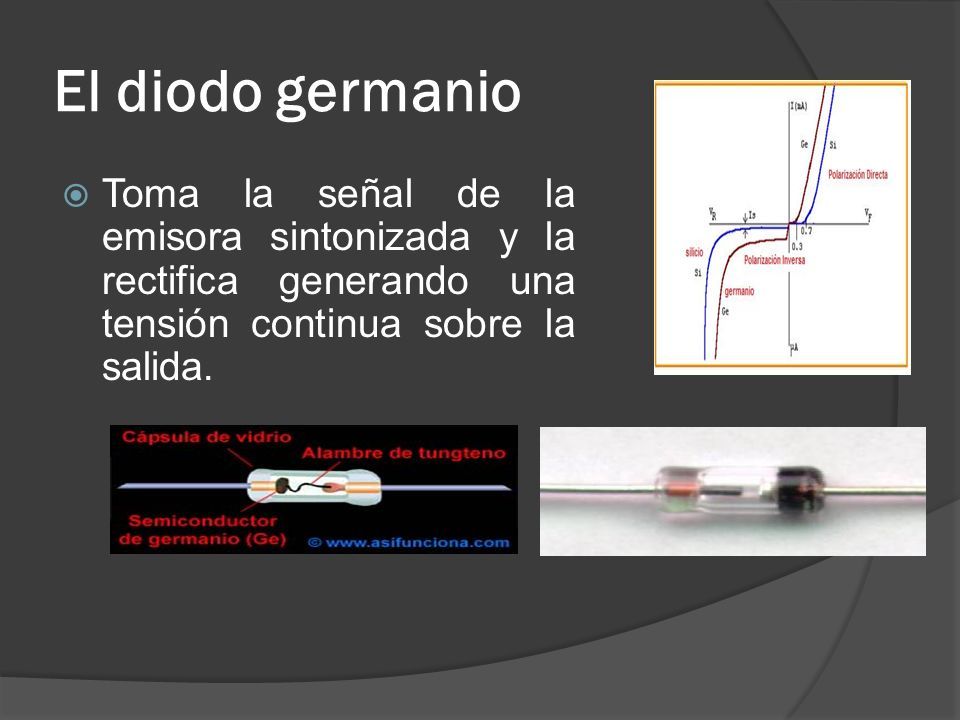

10 El diodo germanio  Toma la señal de la emisora sintonizada y la rectifica generando una tensión continua sobre la salida.

11

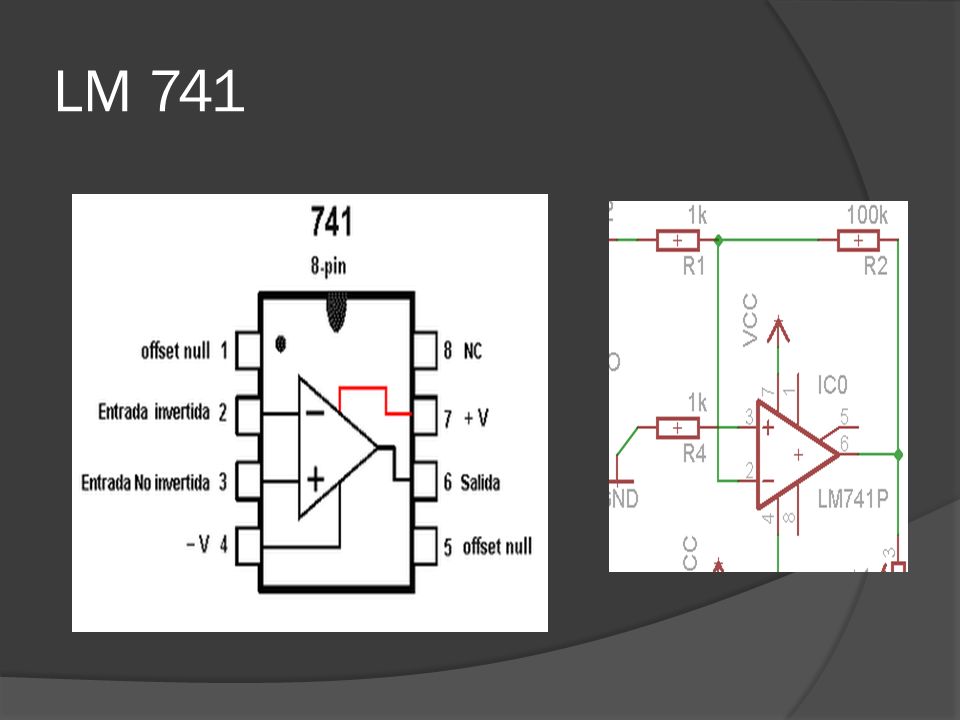

12 LM 741

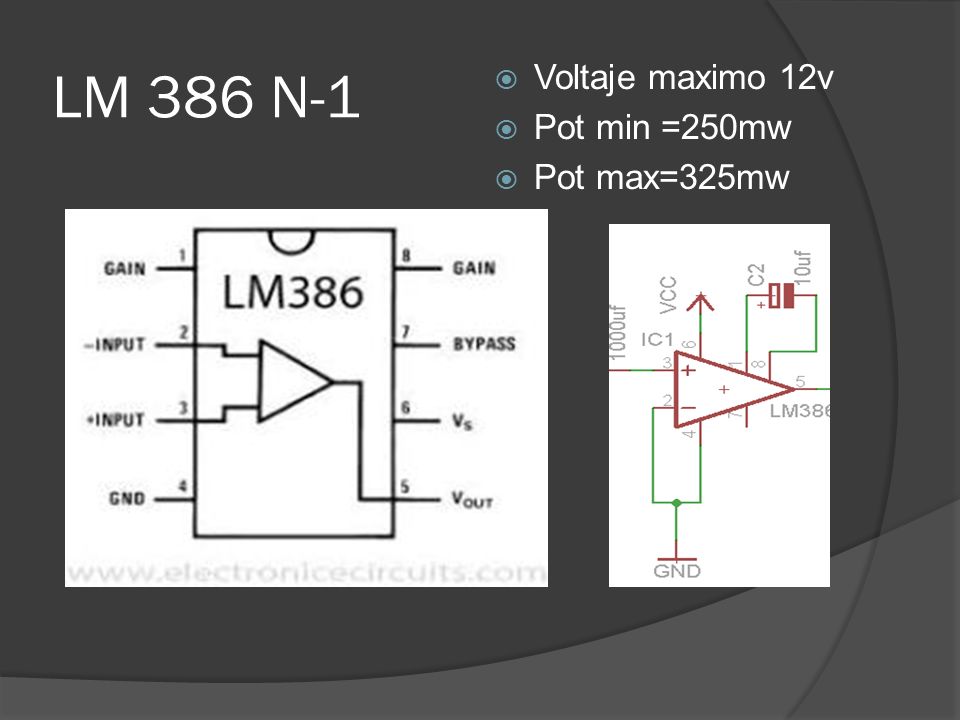

13 LM 386 N-1  Voltaje maximo 12v  Pot min =250mw  Pot max=325mw

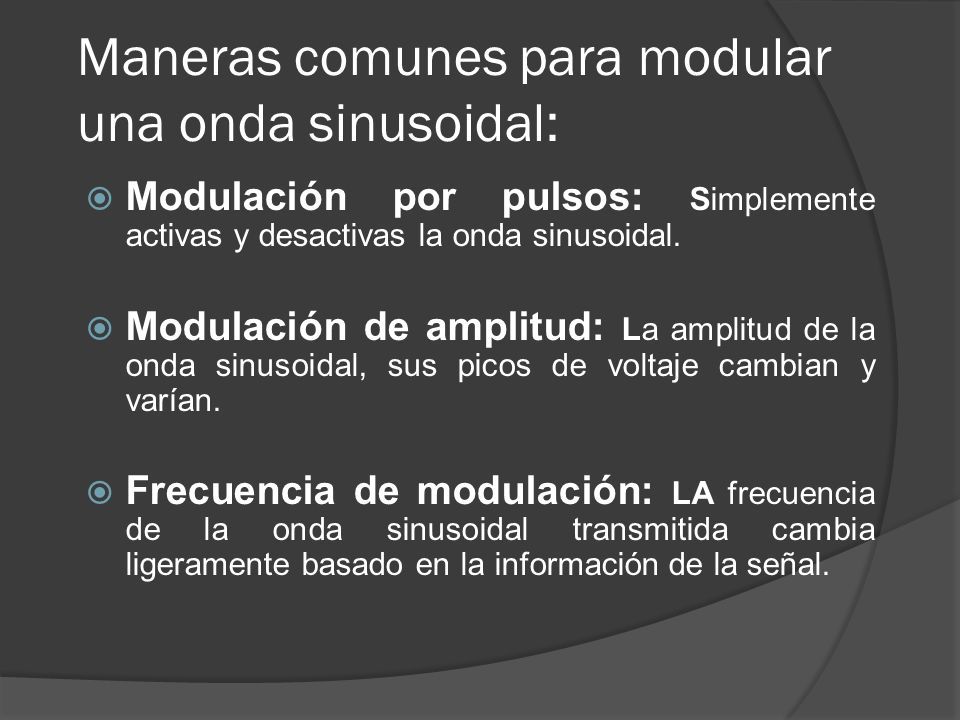

14 Maneras comunes para modular una onda sinusoidal:  Modulación por pulsos: Simplemente activas y desactivas la onda sinusoidal.  Modulación de amplitud: La amplitud de la onda sinusoidal, sus picos de voltaje cambian y varían.  Frecuencia de modulación: LA frecuencia de la onda sinusoidal transmitida cambia ligeramente basado en la información de la señal.

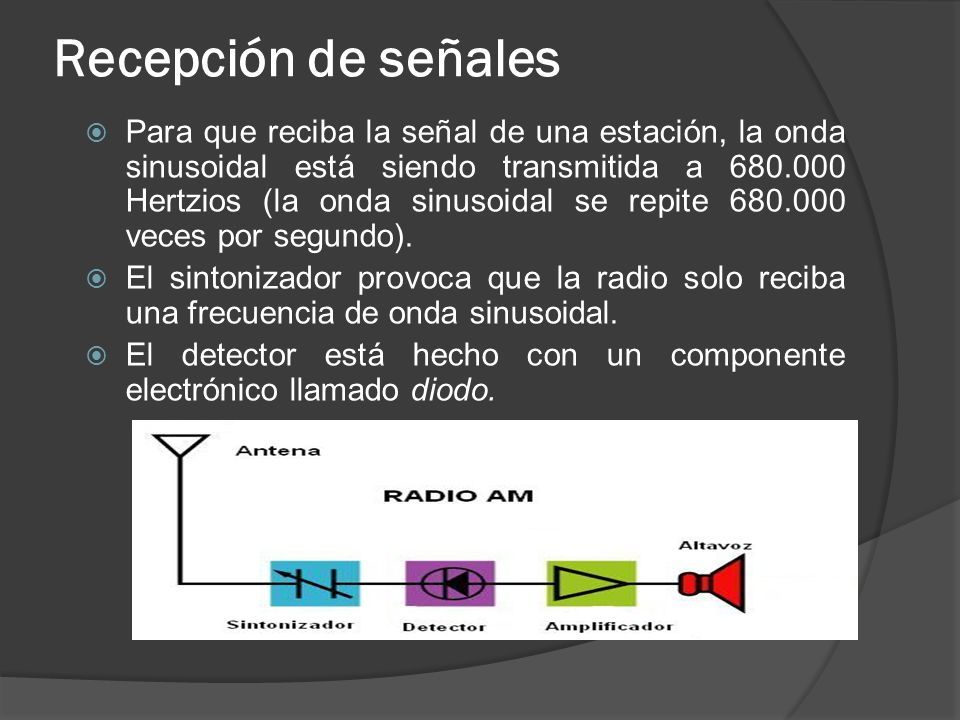

15 Recepción de señales  Para que reciba la señal de una estación, la onda sinusoidal está siendo transmitida a 680.000 Hertzios (la onda sinusoidal se repite 680.000 veces por segundo).  El sintonizador provoca que la radio solo reciba una frecuencia de onda sinusoidal.  El detector está hecho con un componente electrónico llamado diodo.

16 Ruido  Ese ruido existe en todos los receptores de radio con modulación analógica que se puedan fabricar.  Si el receptor es muy sofisticado el ruido se minimiza pero jamás desaparece ya que ese ruido es una característica intrínseca de los circuitos electrónicos.

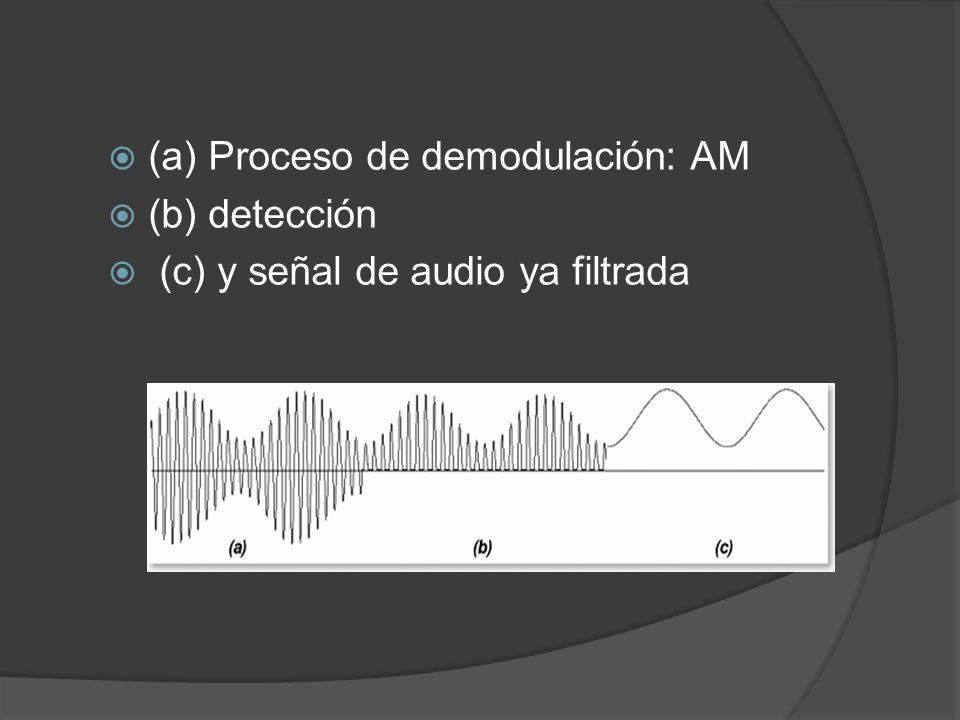

17  (a) Proceso de demodulación: AM  (b) detección  (c) y señal de audio ya filtrada

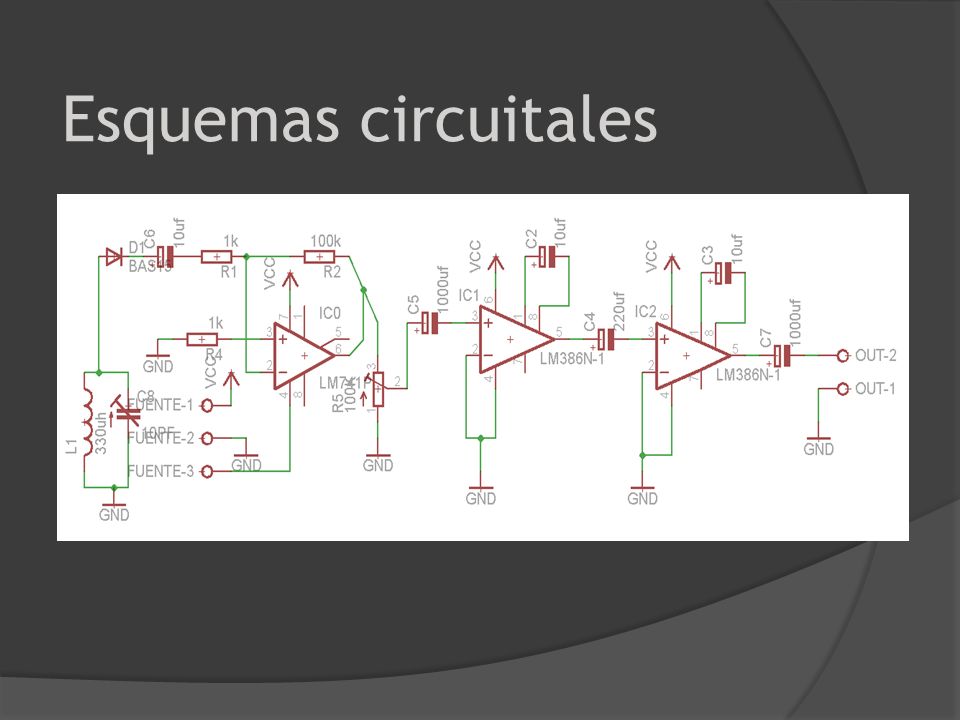

18 Esquemas circuitales

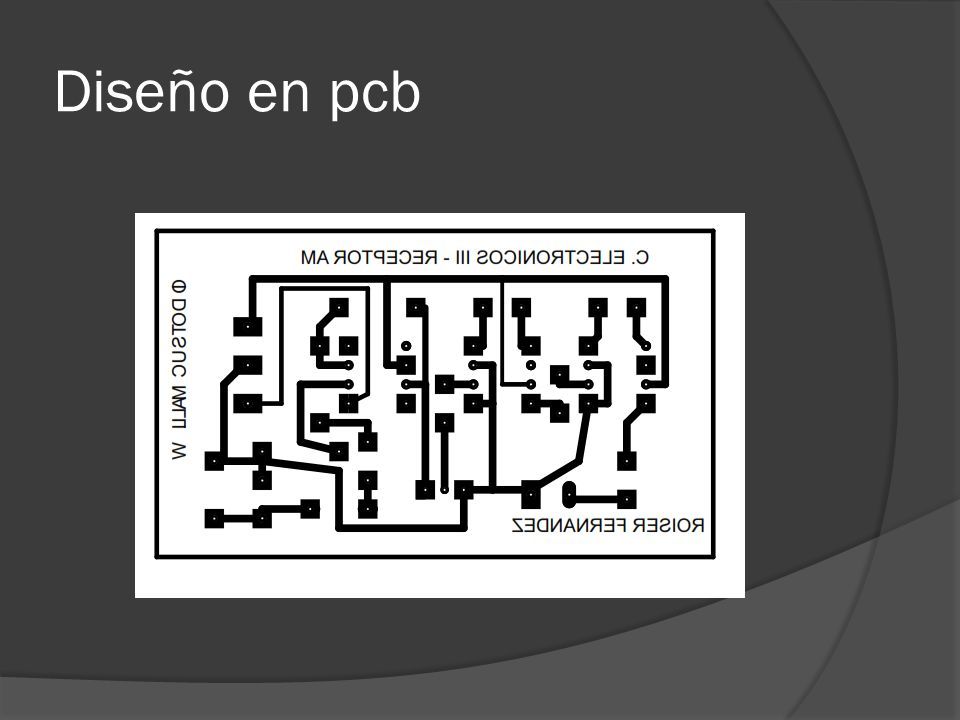

19 Diseño en pcb

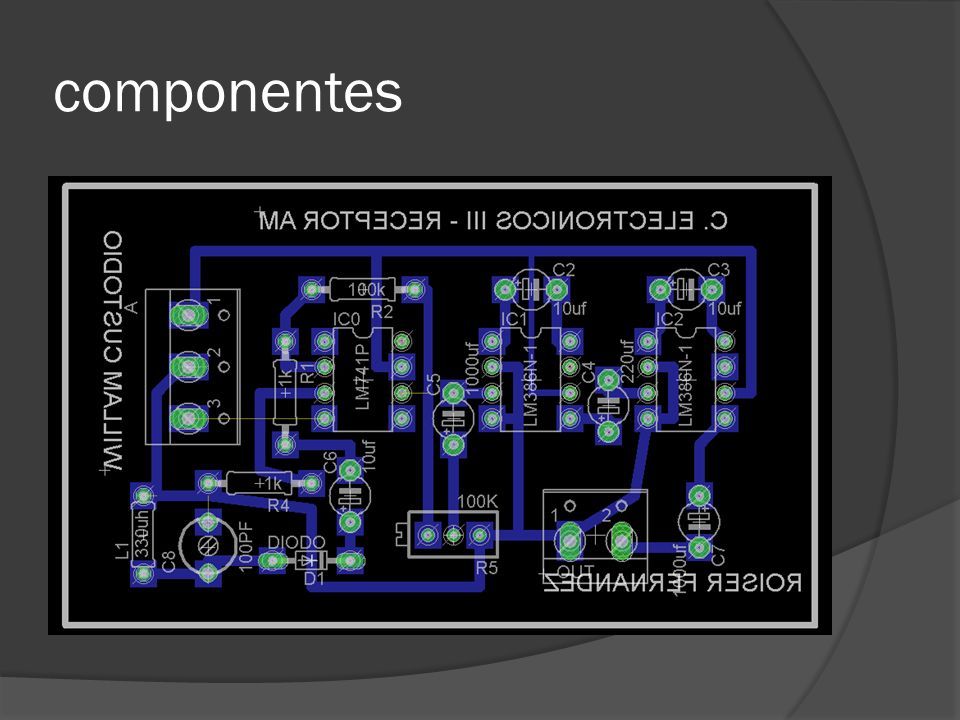

20 componentes

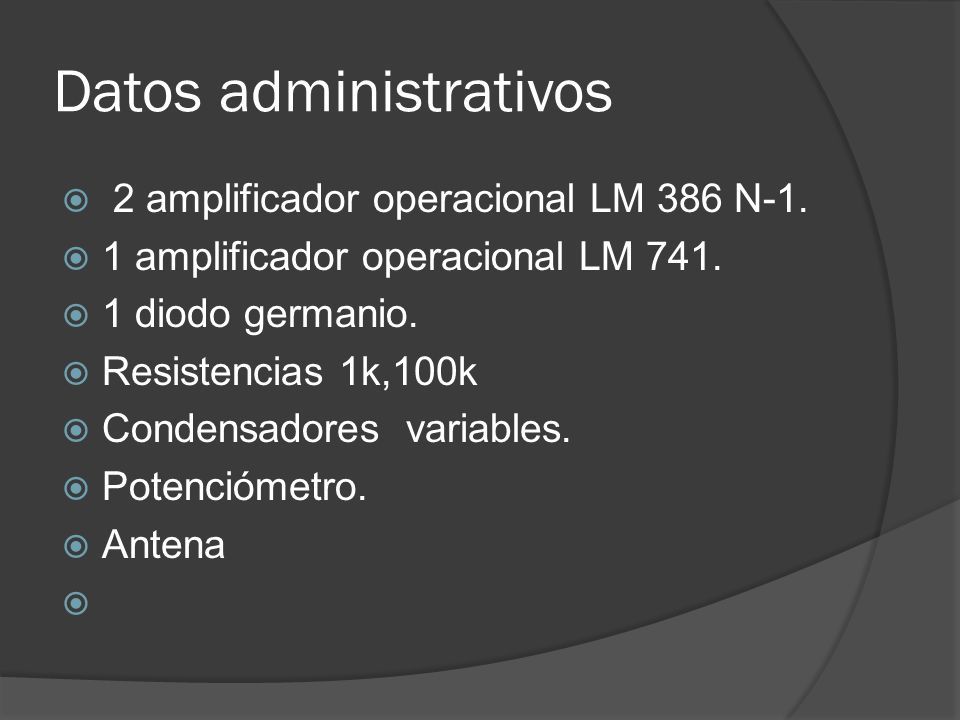

21 Datos administrativos  2 amplificador operacional LM 386 N-1.  1 amplificador operacional LM 741.  1 diodo germanio.  Resistencias 1k,100k  Condensadores variables.  Potenciómetro.  Antena 

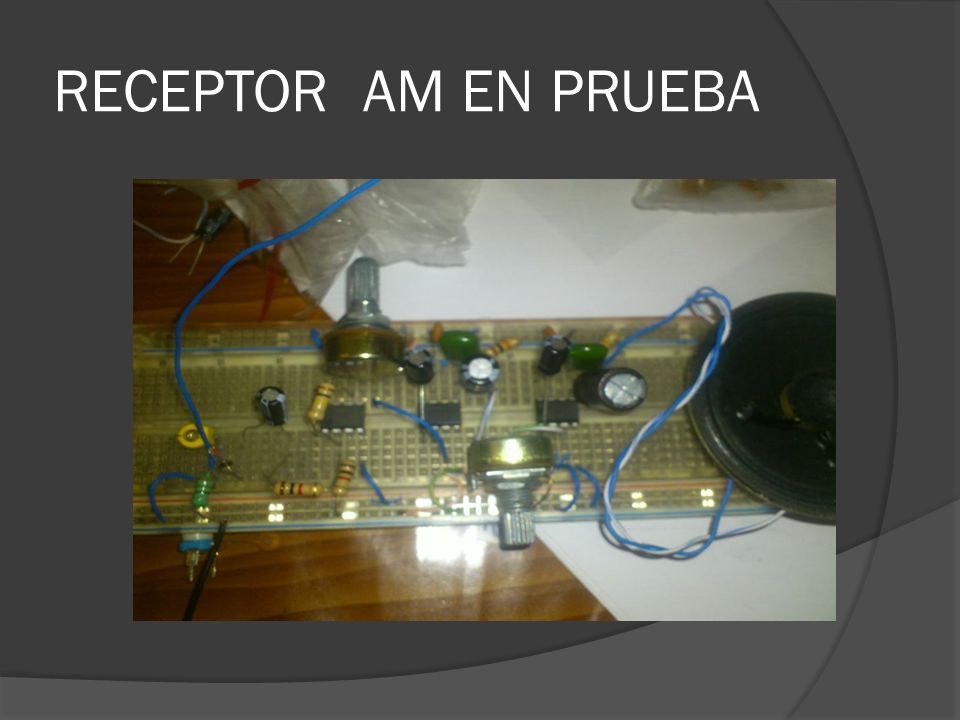

22 RECEPTOR AM EN PRUEBA

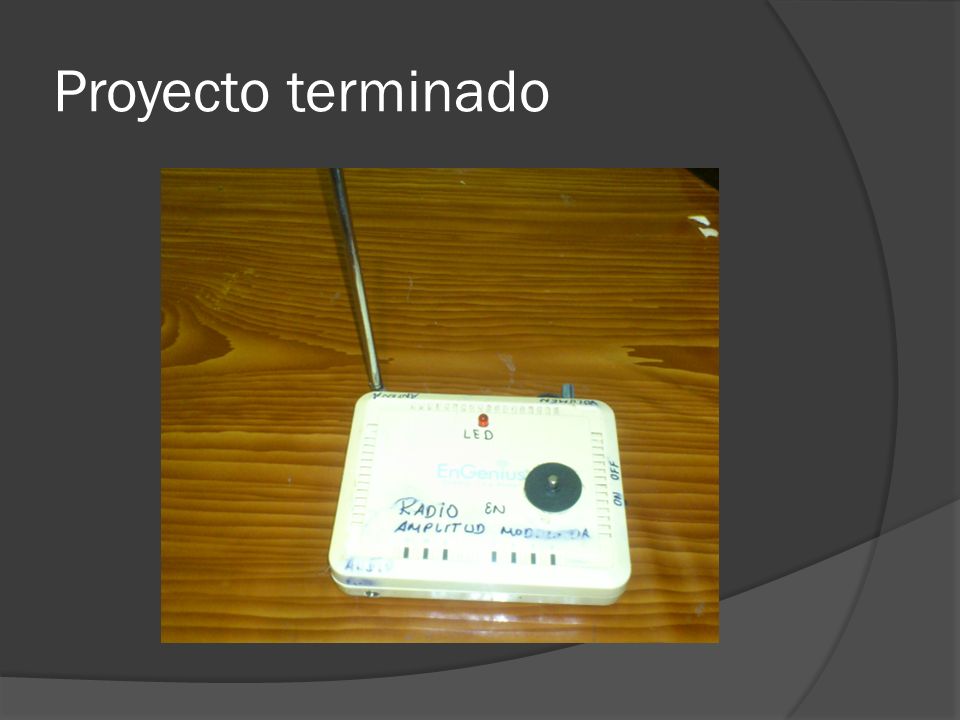

23 Proyecto terminado

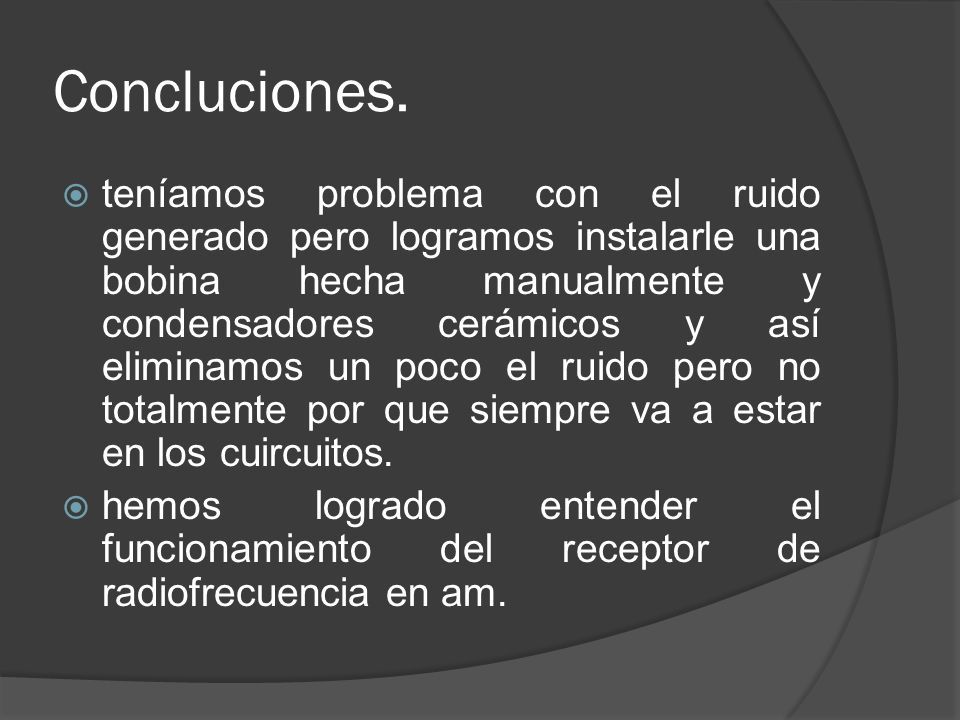

24 Concluciones.  teníamos problema con el ruido generado pero logramos instalarle una bobina hecha manualmente y condensadores cerámicos y así eliminamos un poco el ruido pero no totalmente por que siempre va a estar en los cuircuitos.  hemos logrado entender el funcionamiento del receptor de radiofrecuencia en am.
