1 Ing. Leonardo Párraga Teleprocesos

2 Ing. Leonardo Párraga Transmisión de datos TransmisióndeDatos Velocidades en un Sistema de Transmisión Modos de Transmisión Perturbaciones en una Transmisión Modulación

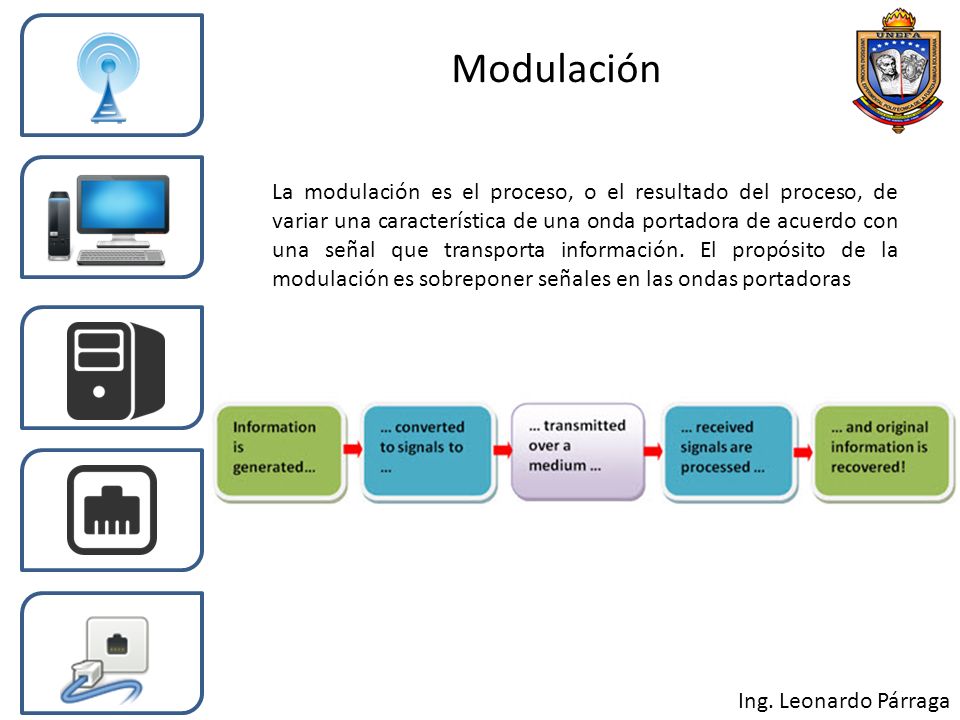

3 Ing. Leonardo Párraga Modulación La modulación es el proceso, o el resultado del proceso, de variar una característica de una onda portadora de acuerdo con una señal que transporta información. El propósito de la modulación es sobreponer señales en las ondas portadoras

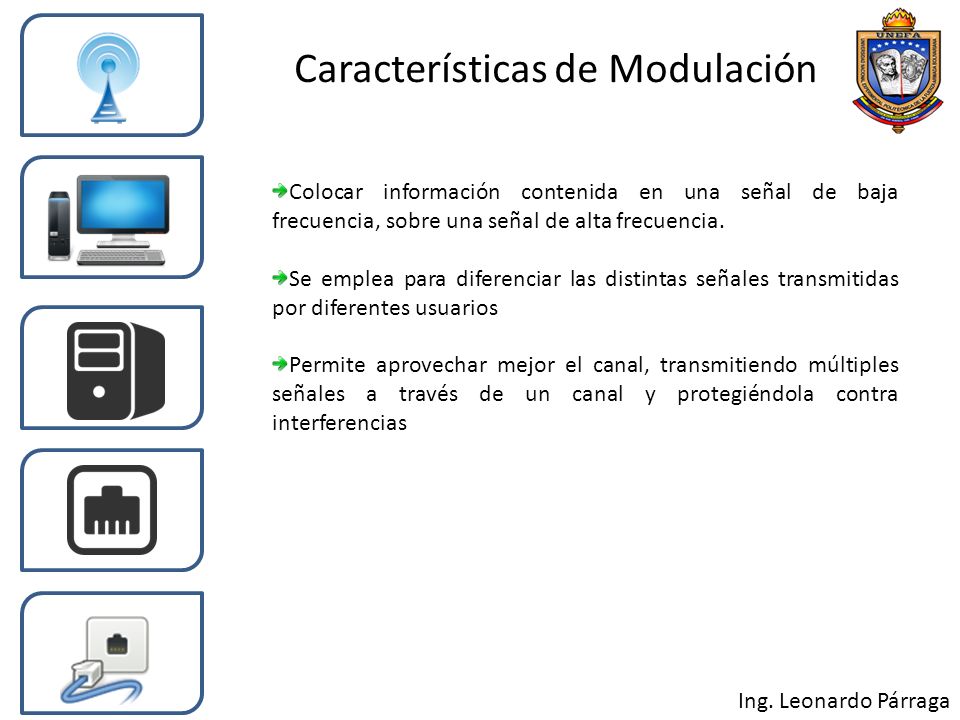

4 Ing. Leonardo Párraga Características de Modulación Colocar información contenida en una señal de baja frecuencia, sobre una señal de alta frecuencia. Se emplea para diferenciar las distintas señales transmitidas por diferentes usuarios Permite aprovechar mejor el canal, transmitiendo múltiples señales a través de un canal y protegiéndola contra interferencias

5 Ing. Leonardo Párraga Frecuencia portadora Una señal portadora es una onda eléctrica que puede ser modificada en alguno de sus parámetros por la señal de información (sonido, imagen o datos) para obtener una señal moduladora y que se transporta por el canal de comunicaciones.

6 Ing. Leonardo Párraga Tipos de modulación. Analógica AM PM FM Digital ASK FSK PSK QAM

7 Ing. Leonardo Párraga Modulación Analógica. Es la que se realiza a partir de señales analógicas de información, por ejemplo la voz humana, audio y video en su forma eléctrica. Modular una señal consiste en modificar alguna de las características de esa señal, llamada portadora, de acuerdo con las características de otra señal llamada modulada.

8 Ing. Leonardo Párraga Modulacion por Amplitud (AM) Un modulador AM es un dispositivo con dos señales de entrada, una señal portadora de amplitud y frecuencia constante, y la señal de información o moduladora. El parámetro de la señal portadora que es modificado por la señal moduladora es la amplitud. La transmisión de radio tanto en AM como en otras se lleva a cabo mediante la emisión de ondas electromagnéticas llamadas de radio frecuencia. Este método de modulación utiliza la amplitud de onda para transportar la señal de audio.

9 Ing. Leonardo Párraga Modulacion por Amplitud (AM) En la transmisión existen dos procesos fundamentales. El primero, imprimir la información en la portadora, proceso al que llamamos MODULACIÓN. El segundo, es el proceso decodificador, es decir la recuperación de la información, procedimiento que denominamos DEMODULACIÓN o DETECCIÓN.

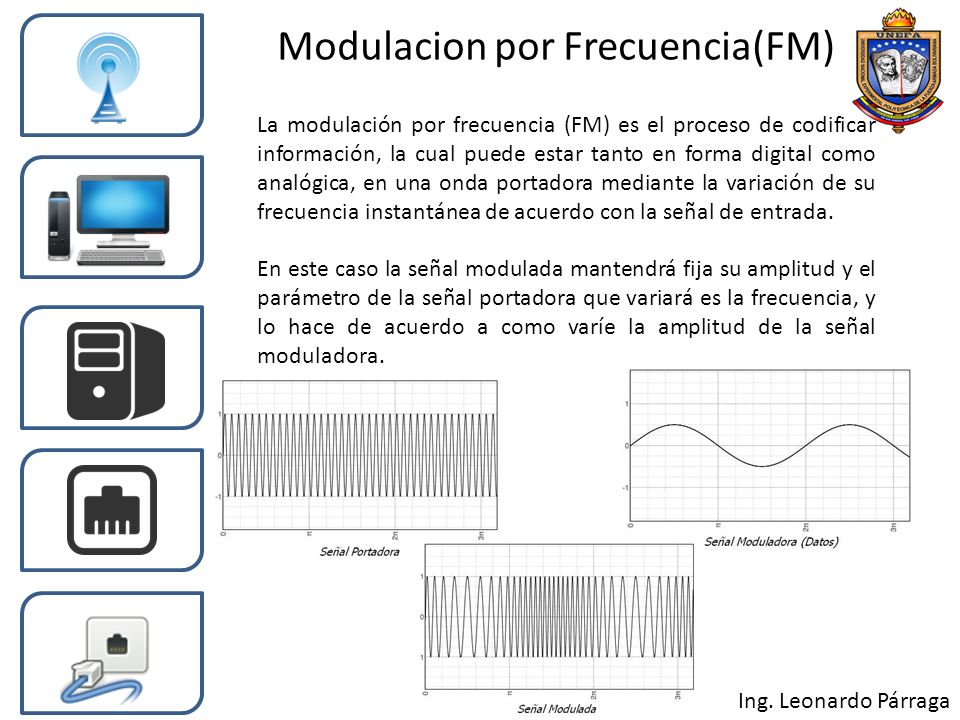

10 Ing. Leonardo Párraga Modulacion por Frecuencia(FM) La modulación por frecuencia (FM) es el proceso de codificar información, la cual puede estar tanto en forma digital como analógica, en una onda portadora mediante la variación de su frecuencia instantánea de acuerdo con la señal de entrada. En este caso la señal modulada mantendrá fija su amplitud y el parámetro de la señal portadora que variará es la frecuencia, y lo hace de acuerdo a como varíe la amplitud de la señal moduladora.

11 Ing. Leonardo Párraga Modulacion por Fase(PM) Es un caso de modulación donde las señales de transmisión como las señales de datos son analógicas y es un tipo de modulación exponencial al igual que la modulación de frecuencia. No es muy utilizada principalmente por que se requiere de equipos de recepción más complejos que en FM y puede presentar problemas de ambigüedad para determinar por ejemplo si una señal tiene una fase de 0º o 180º.

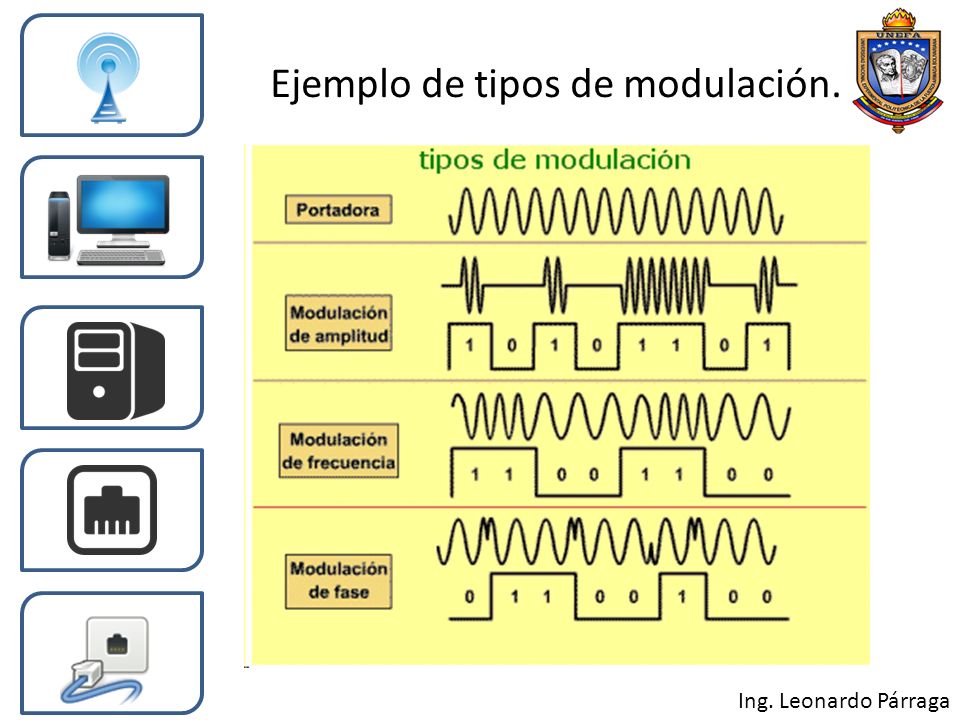

12 Ing. Leonardo Párraga Ejemplo de tipos de modulación.

13 Ing. Leonardo Párraga Modulación Digital. La modulación DIGITAL, que se lleva a cabo a partir de señales generadas por fuentes digitales, por ejemplo una computadora.

14 Ing. Leonardo Párraga Modulación por Desplazamiento de Amplitud (ASK). La amplitud de una señal portadora analógica varía conforme a la corriente de bit (modulando la señal), manteniendo la frecuencia y la fase constante. El nivel de amplitud puede ser usado para representar los valores binarios 0s y 1s. Podemos pensar en la señal portadora como un interruptor ON/OFF. En la señal modulada, el valor lógico 0 es representado por la ausencia de una portadora, así que da ON/OFF la operación de pulsación y de ahí el nombre dado.

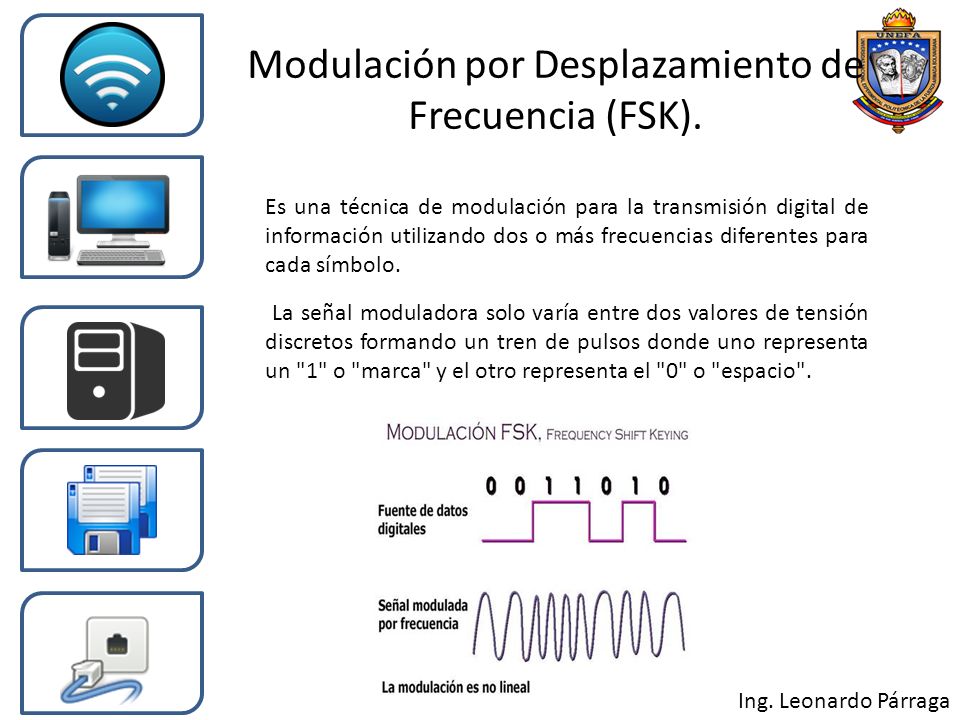

15 Ing. Leonardo Párraga Modulación por Desplazamiento de Frecuencia (FSK). Es una técnica de modulación para la transmisión digital de información utilizando dos o más frecuencias diferentes para cada símbolo. La señal moduladora solo varía entre dos valores de tensión discretos formando un tren de pulsos donde uno representa un "1" o "marca" y el otro representa el "0" o "espacio".

16 Ing. Leonardo Párraga Modulación por Desplazamiento de Fase (PSK). Es una forma de modulación angular que consiste en hacer variar la fase de la portadora entre un número de valores discretos. La diferencia con la modulación de fase convencional (PM) es que mientras en ésta la variación de fase es continua, en función de la señal moduladora, en la PSK la señal moduladora es una señal digital y, por tanto, con un número de estados limitado.

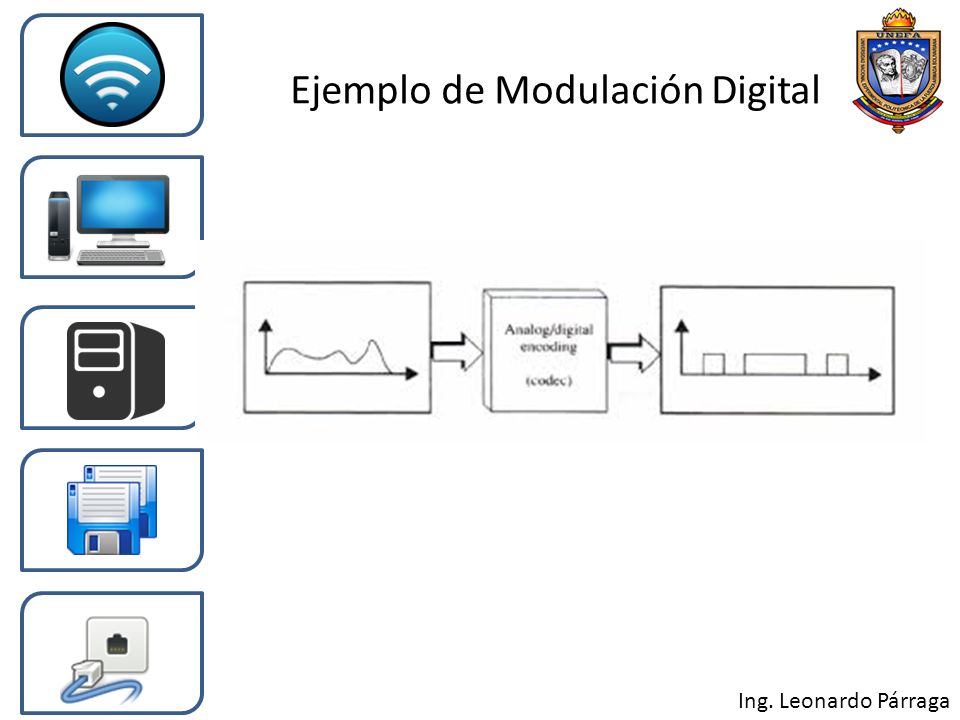

17 Ing. Leonardo Párraga Ejemplo de Modulación Digital

18 Ing. Leonardo Párraga Velocidad de Modulación. Se define como el máximo número de cambios de estado de la señal por unidad de tiempo. La velocidad de modulación se mide en Baudios (N° de bits/seg.). La velocidad de modulación también se puede llamar velocidad de señalización. La velocidad en baudios es el número de elementos de señalización por segundo. 1 baudio = 1 bit por segundo si cada elemento de señal transporta 1 bit. VM= N° de bits/Tiempo.

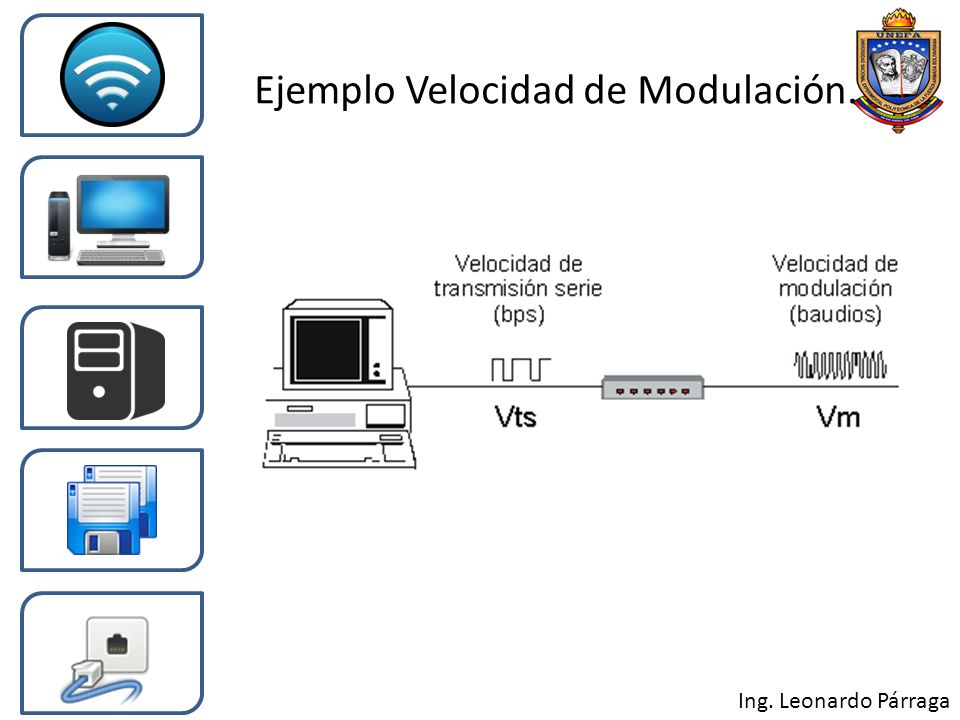

19 Ing. Leonardo Párraga Ejemplo Velocidad de Modulación.
