UNIVERSIDAD DE LAS FUERZAS ARMADAS ESPE SISTEMAS DE COMUNICACIONES MYR. MANOLO PAREDES GANCINO KATHERINENRC: 2188 MORA CARLOS RUIZ GUSTAVO VILA ANDRÉS
2

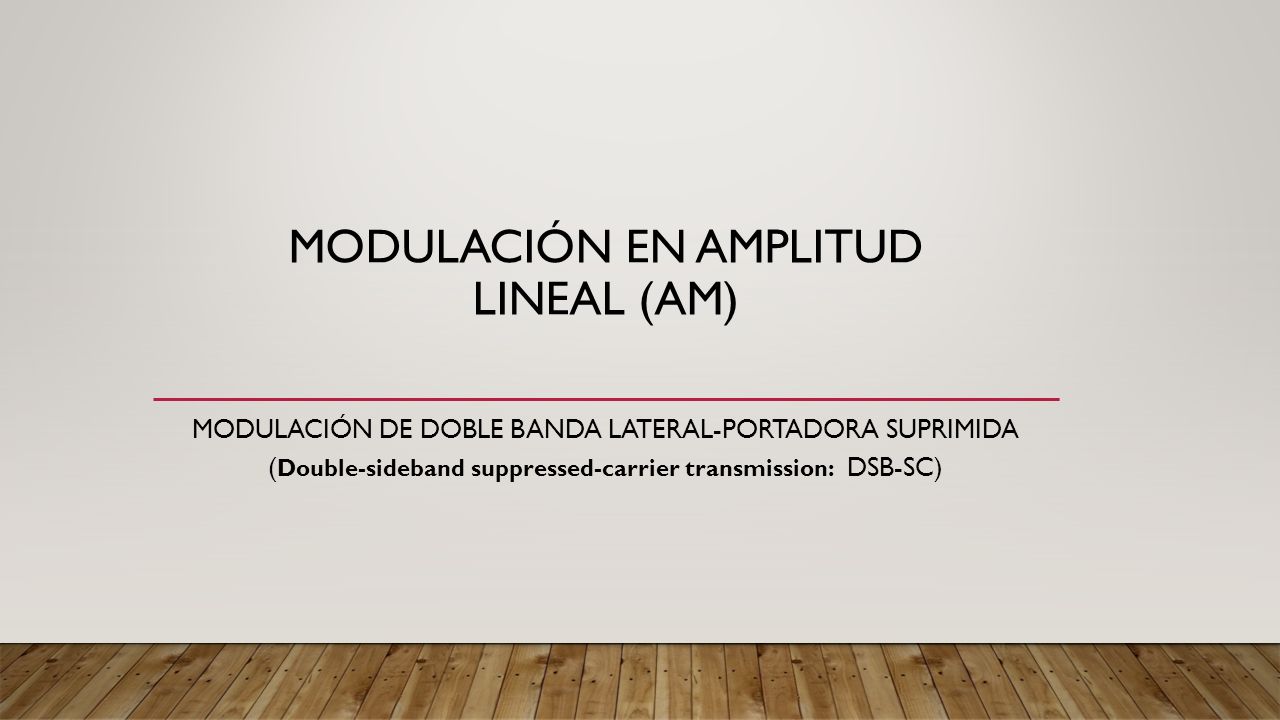

MODULACIÓN EN AMPLITUD LINEAL (AM) MODULACIÓN DE DOBLE BANDA LATERAL-PORTADORA SUPRIMIDA ( Double-sideband suppressed-carrier transmission: DSB-SC)
3

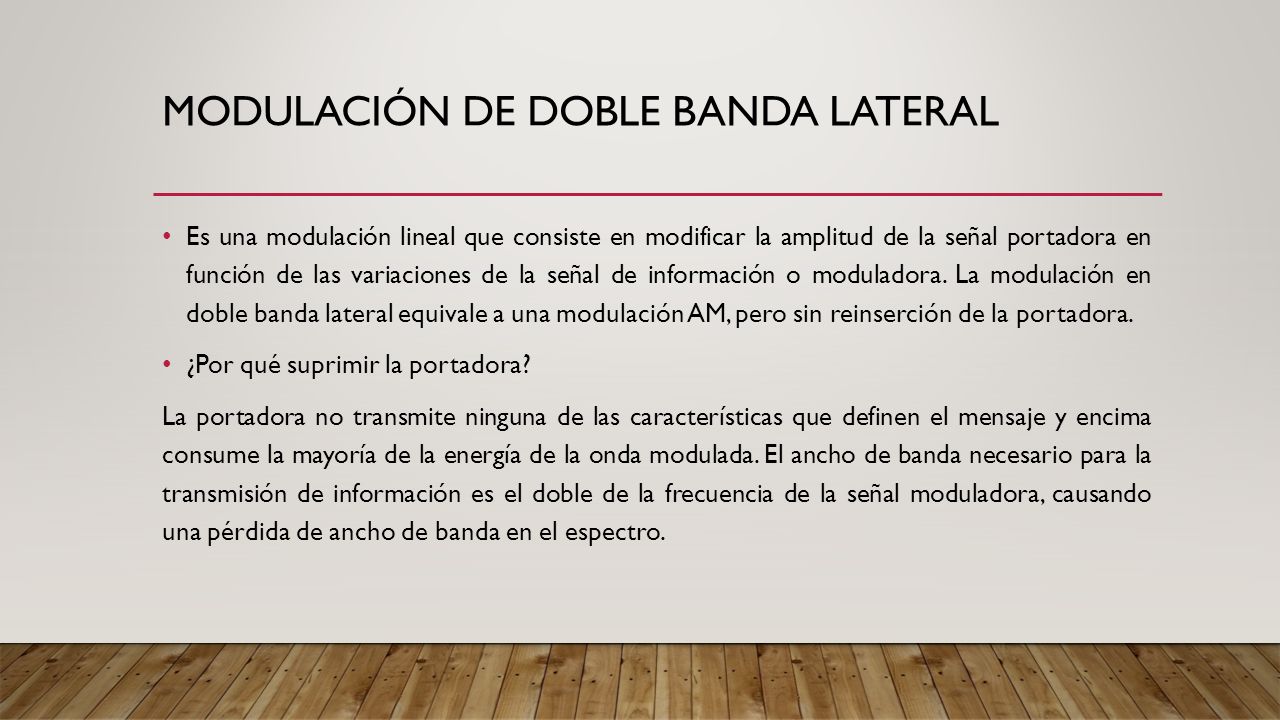

MODULACIÓN DE DOBLE BANDA LATERAL Es una modulación lineal que consiste en modificar la amplitud de la señal portadora en función de las variaciones de la señal de información o moduladora. La modulación en doble banda lateral equivale a una modulación AM, pero sin reinserción de la portadora. ¿Por qué suprimir la portadora? La portadora no transmite ninguna de las características que definen el mensaje y encima consume la mayoría de la energía de la onda modulada. El ancho de banda necesario para la transmisión de información es el doble de la frecuencia de la señal moduladora, causando una pérdida de ancho de banda en el espectro.
4

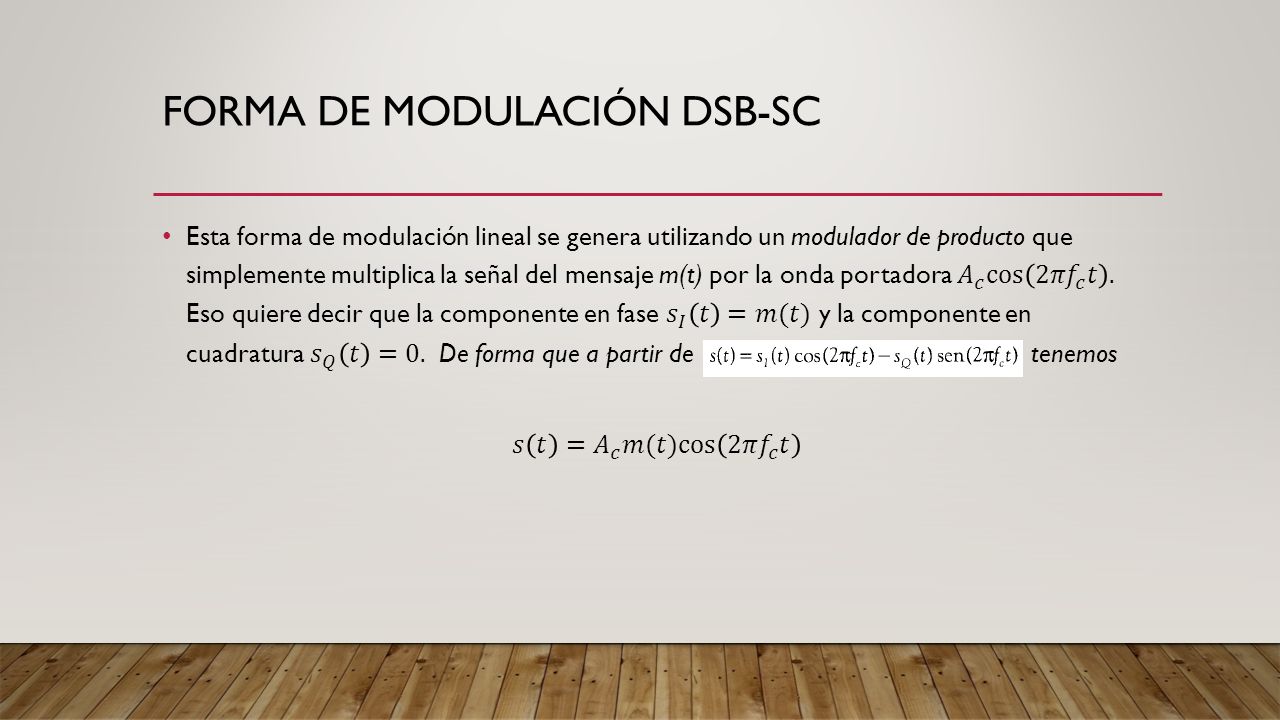

FORMA DE MODULACIÓN DSB-SC
5

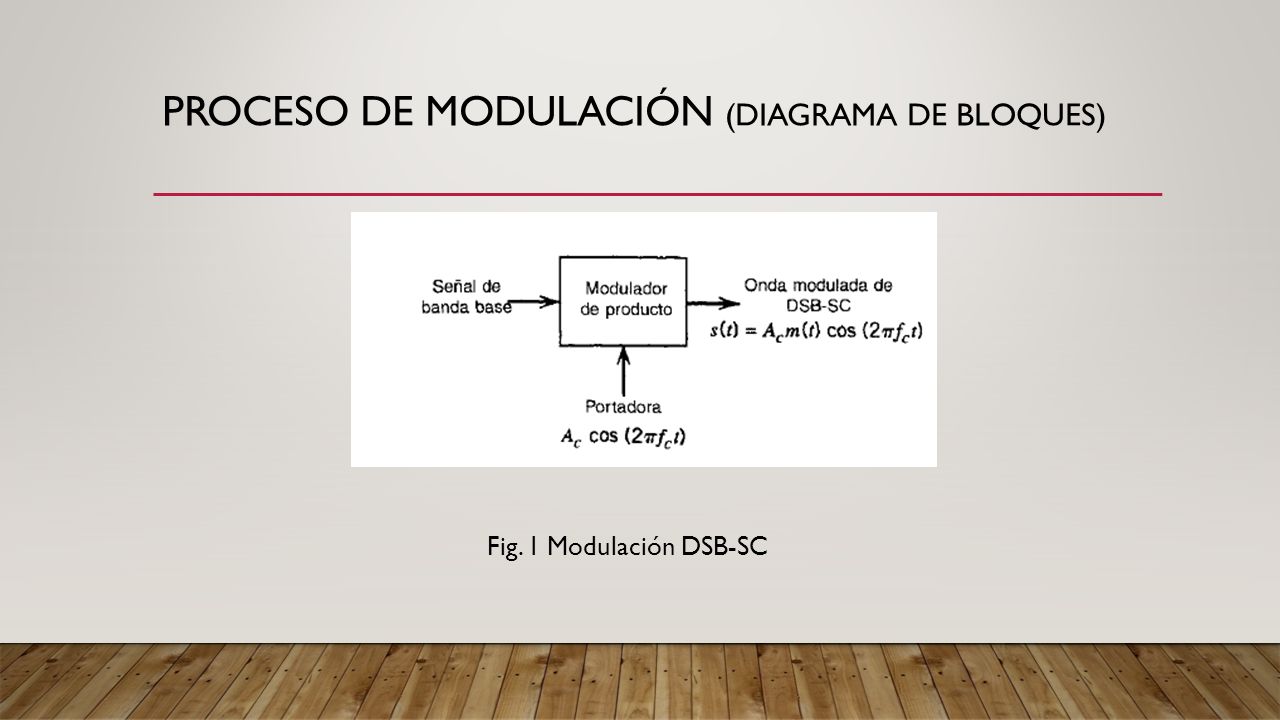

PROCESO DE MODULACIÓN (DIAGRAMA DE BLOQUES) Fig. 1 Modulación DSB-SC
6

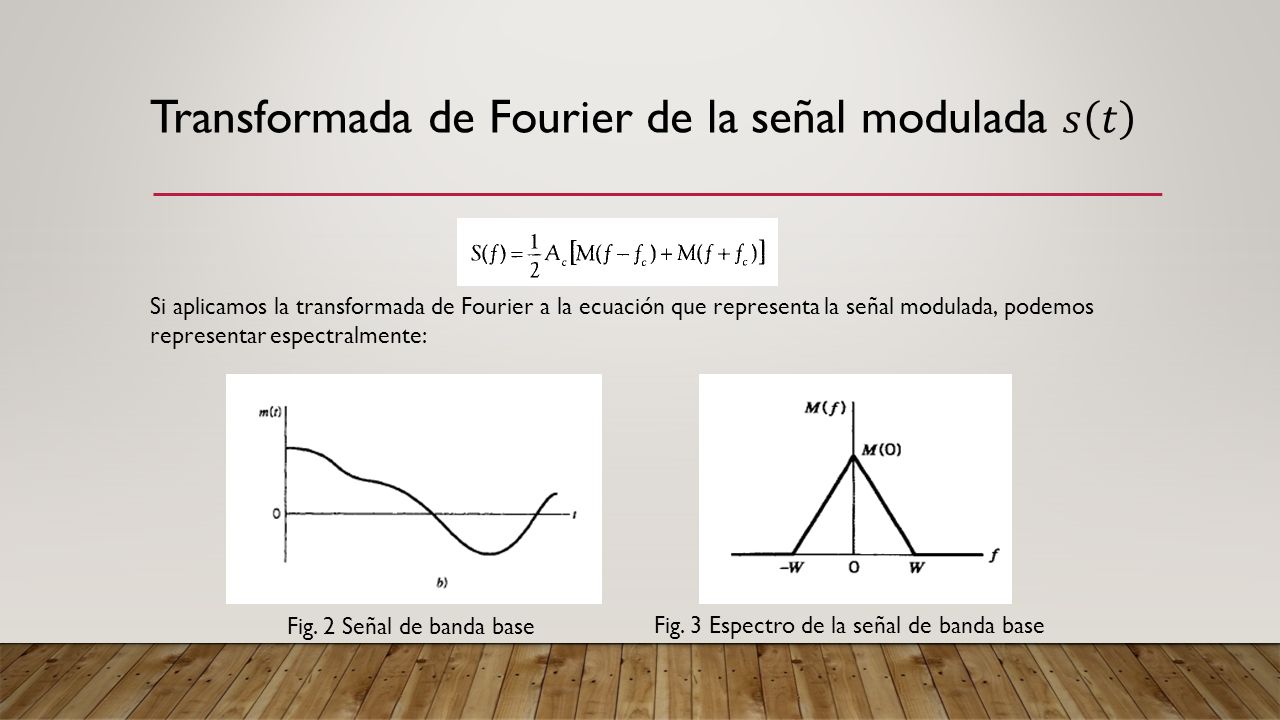

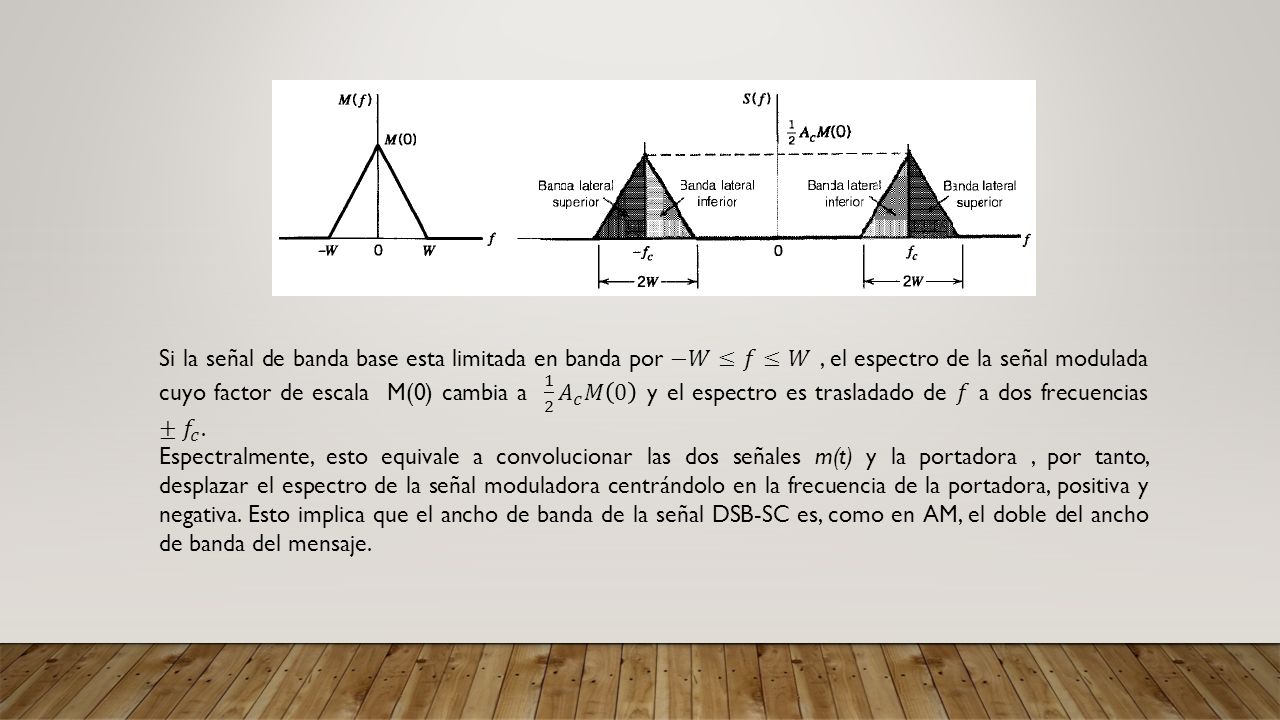

Si aplicamos la transformada de Fourier a la ecuación que representa la señal modulada, podemos representar espectralmente: Fig. 2 Señal de banda base Fig. 3 Espectro de la señal de banda base
7
Fig. 4 Onda modula en DSB-SCFig. 5 Espectro de la onda modula en DSB-SC La señal modula s(t) experimenta una inversión de fase siempre que la señal del mensaje m(t) pasa por cero
9

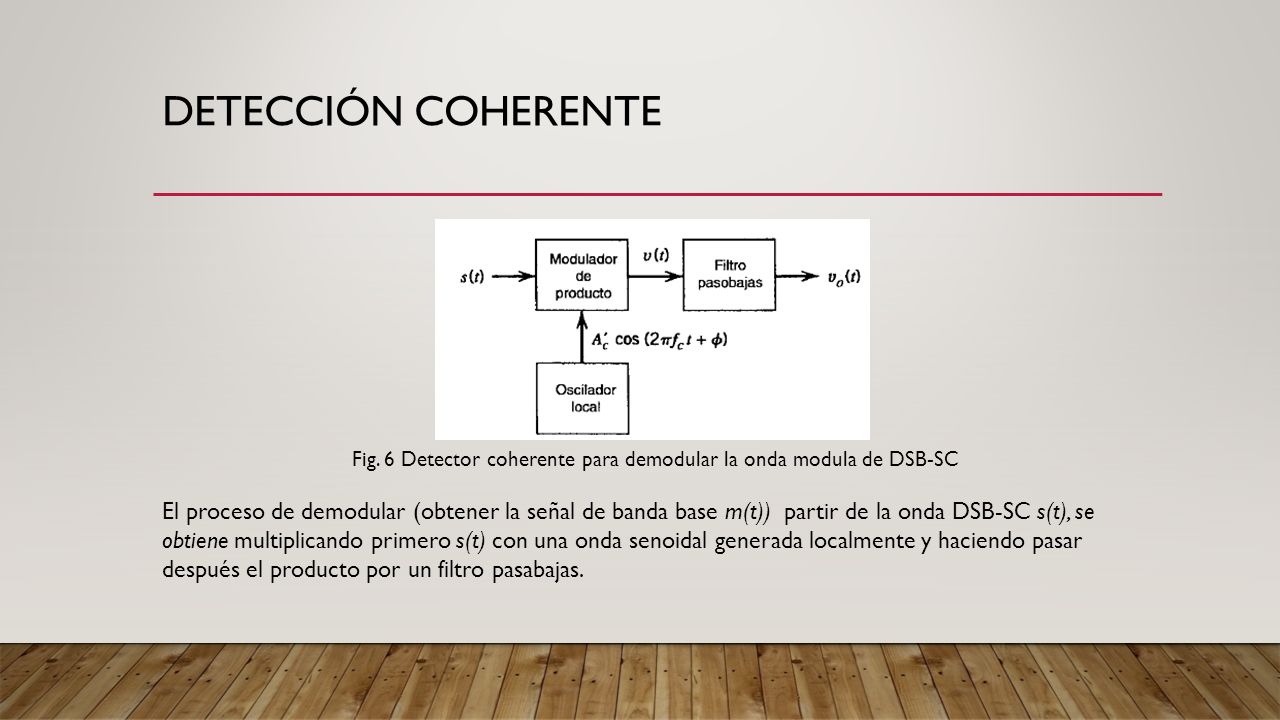

DETECCIÓN COHERENTE Fig. 6 Detector coherente para demodular la onda modula de DSB-SC El proceso de demodular (obtener la señal de banda base m(t)) partir de la onda DSB-SC s(t), se obtiene multiplicando primero s(t) con una onda senoidal generada localmente y haciendo pasar después el producto por un filtro pasabajas.
10
SALIDA DEL MODULADOR DEL PRODUCTO Si la señal ingresar al del oscilador local al modulador del producto con s(t), entonces obtenemos:
11

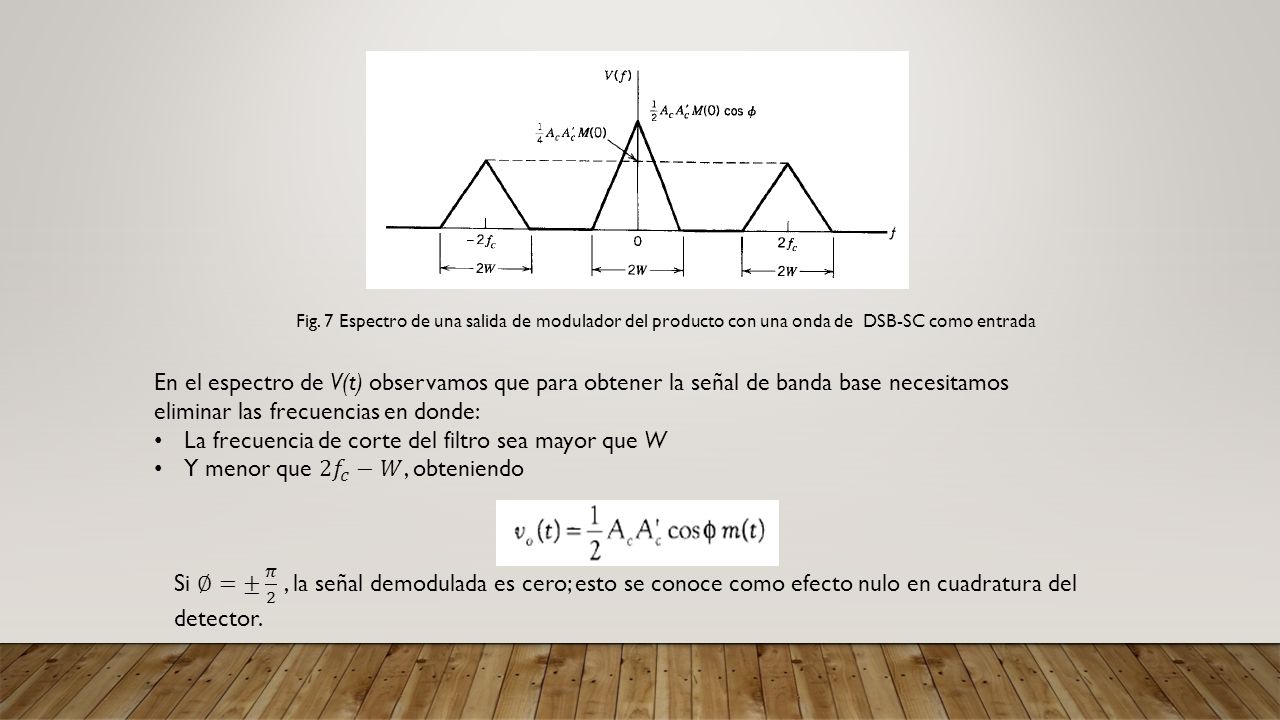

Fig. 7 Espectro de una salida de modulador del producto con una onda de DSB-SC como entrada
12

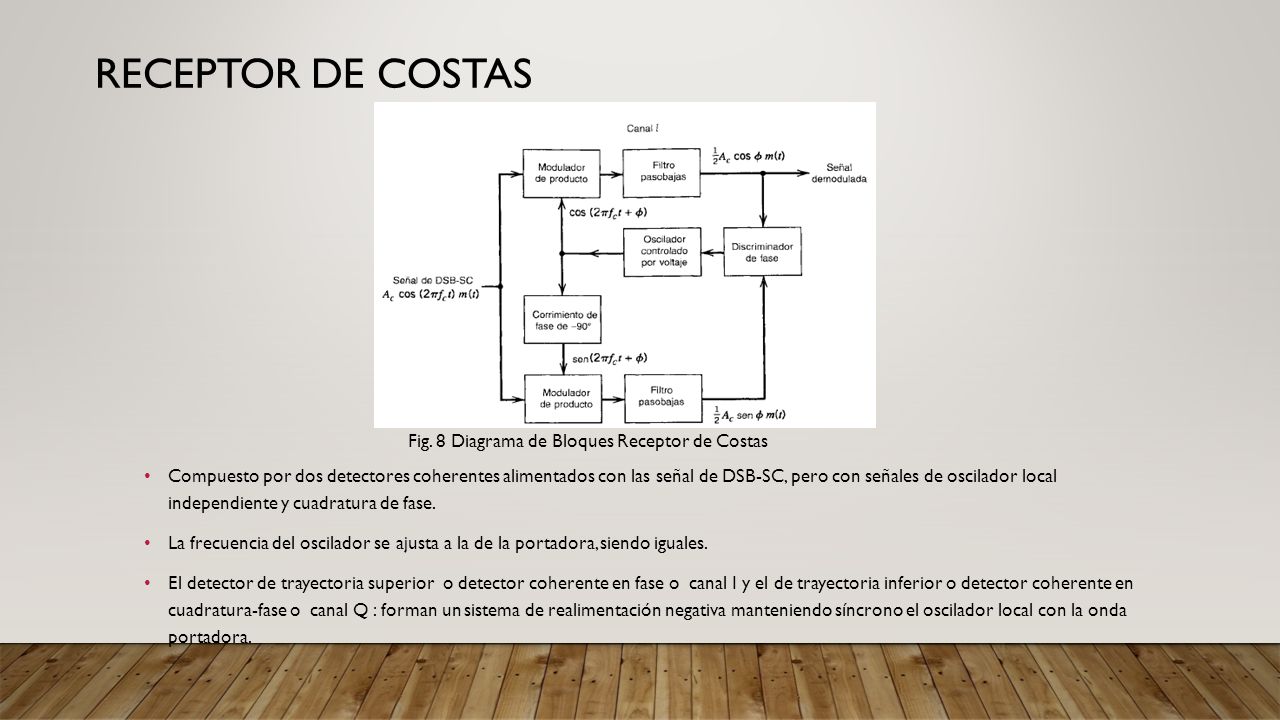

RECEPTOR DE COSTAS Compuesto por dos detectores coherentes alimentados con las señal de DSB-SC, pero con señales de oscilador local independiente y cuadratura de fase. La frecuencia del oscilador se ajusta a la de la portadora, siendo iguales. El detector de trayectoria superior o detector coherente en fase o canal I y el de trayectoria inferior o detector coherente en cuadratura-fase o canal Q : forman un sistema de realimentación negativa manteniendo síncrono el oscilador local con la onda portadora. Fig. 8 Diagrama de Bloques Receptor de Costas
13
FUNCIONAMIENTO
14

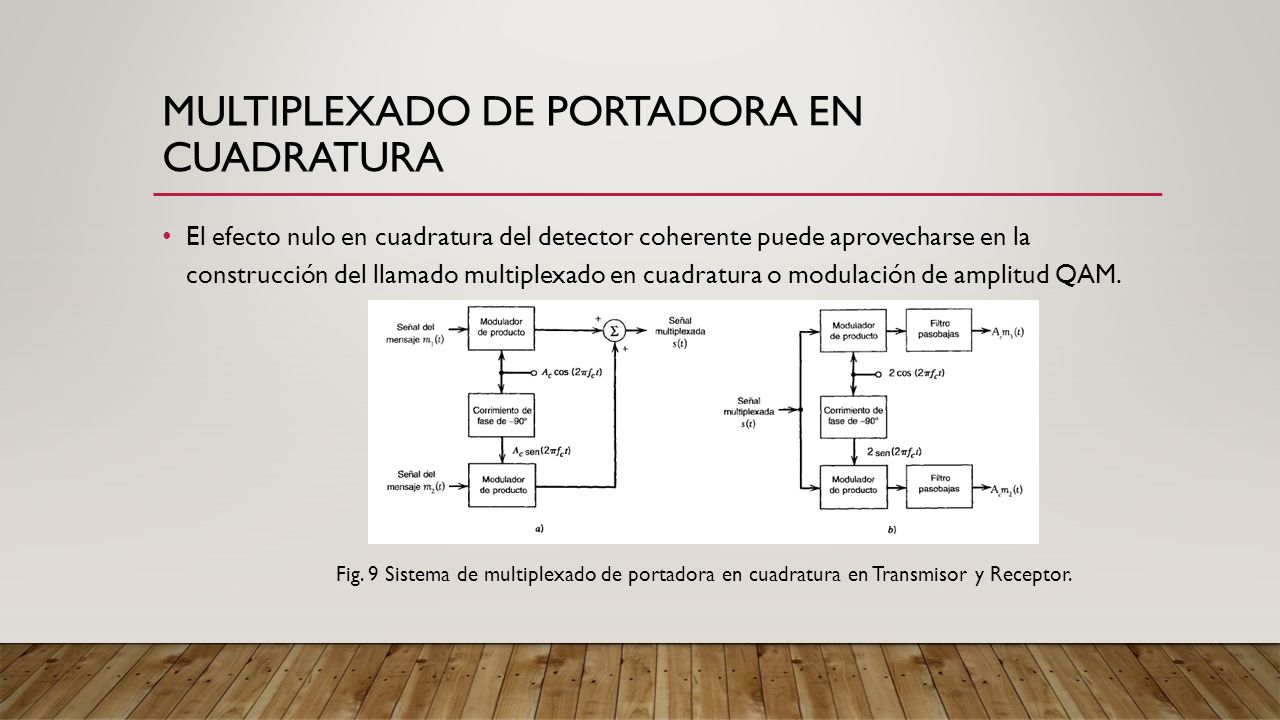

MULTIPLEXADO DE PORTADORA EN CUADRATURA El efecto nulo en cuadratura del detector coherente puede aprovecharse en la construcción del llamado multiplexado en cuadratura o modulación de amplitud QAM. Fig. 9 Sistema de multiplexado de portadora en cuadratura en Transmisor y Receptor.
15

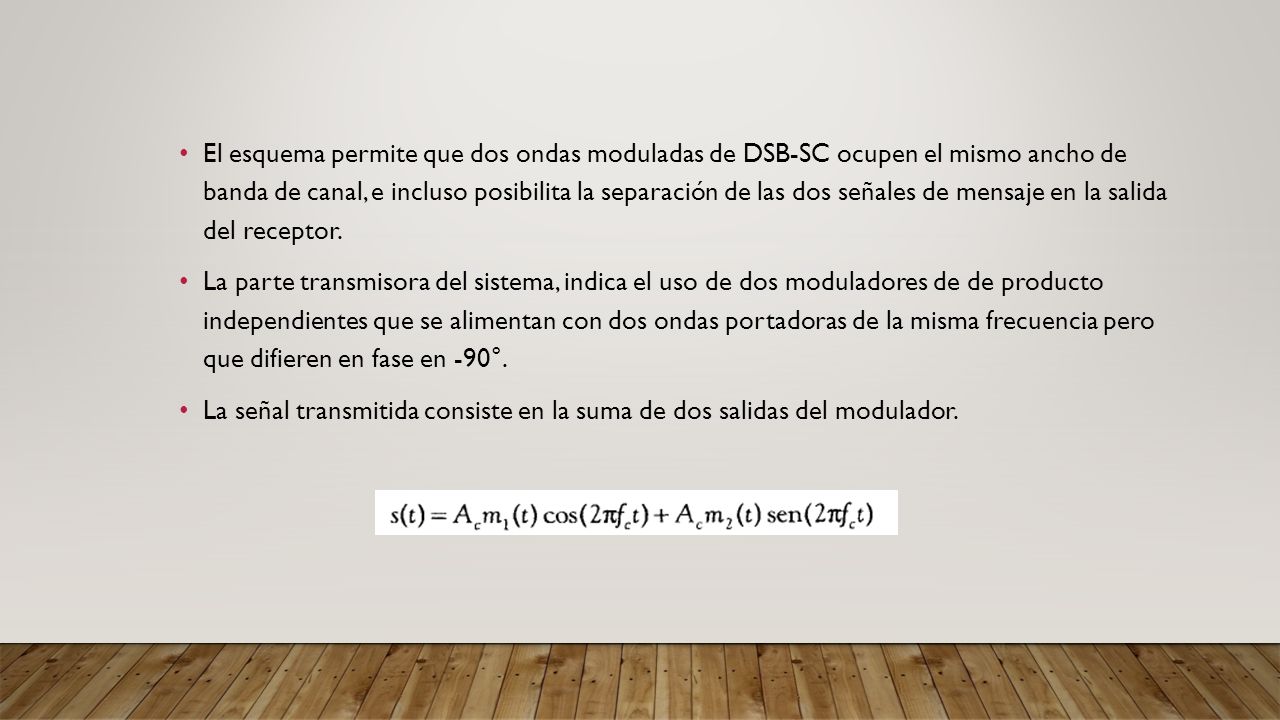

El esquema permite que dos ondas moduladas de DSB-SC ocupen el mismo ancho de banda de canal, e incluso posibilita la separación de las dos señales de mensaje en la salida del receptor. La parte transmisora del sistema, indica el uso de dos moduladores de de producto independientes que se alimentan con dos ondas portadoras de la misma frecuencia pero que difieren en fase en -90°. La señal transmitida consiste en la suma de dos salidas del modulador.
16
Para que el sistema opere en forma correcta es importante mantener la relación entre fase y frecuencia correctas entre los osciladores locales utilizados en las partes de transmisor y receptor. Se usa una SEÑAL PILOTO fuera de la banda de paso de la señal modulada para mantener esta sincronización.
17

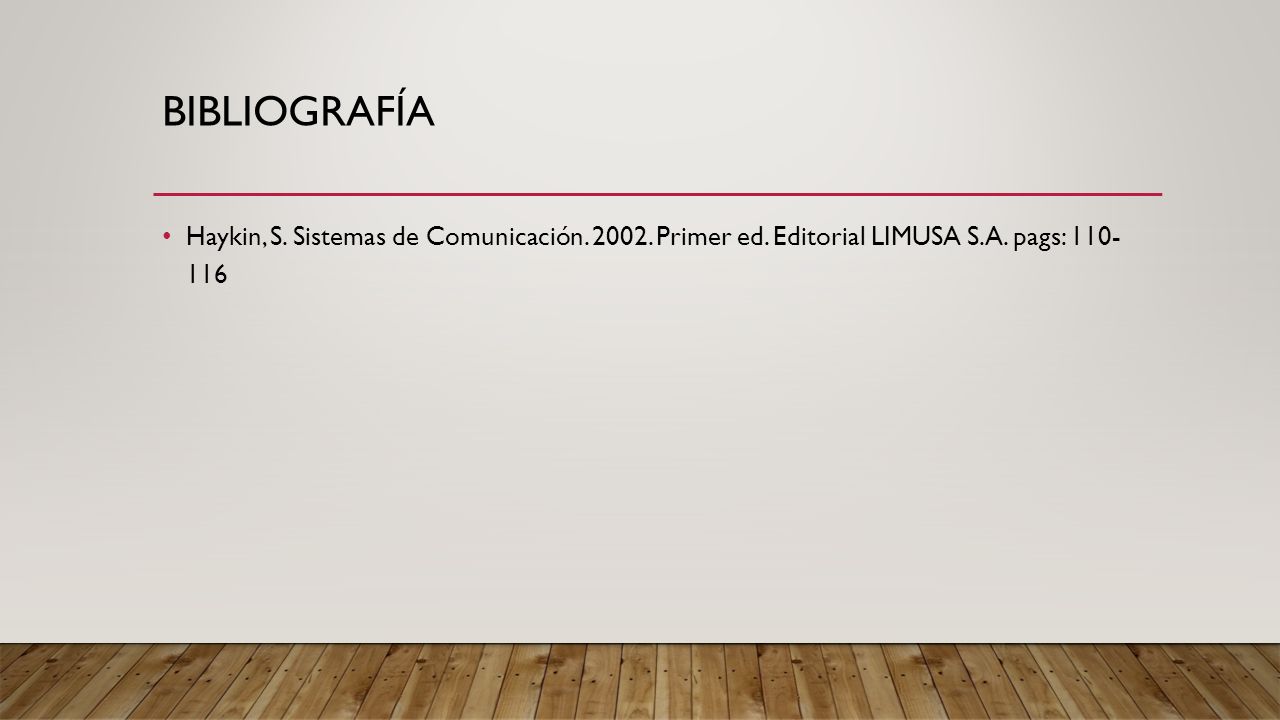

BIBLIOGRAFÍA Haykin, S. Sistemas de Comunicación. 2002. Primer ed. Editorial LIMUSA S.A. pags: 110- 116
18
GRACIAS
