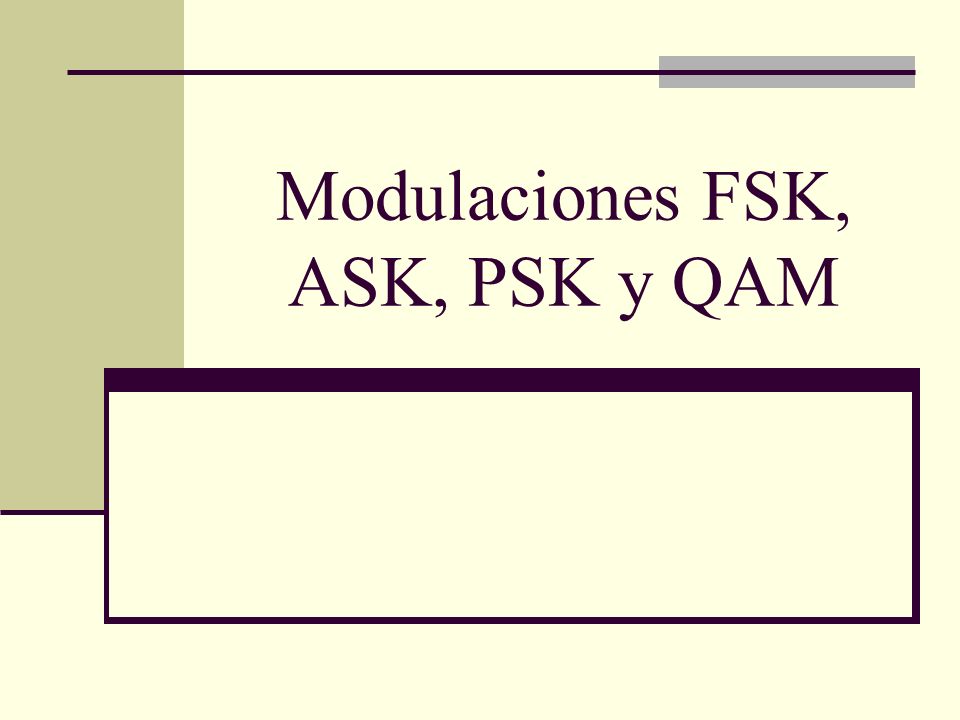

Modulaciones FSK, ASK, PSK y QAM

Presentación del tema: "Modulaciones FSK, ASK, PSK y QAM"— Transcripción de la presentación:

1 Modulaciones FSK, ASK, PSK y QAM

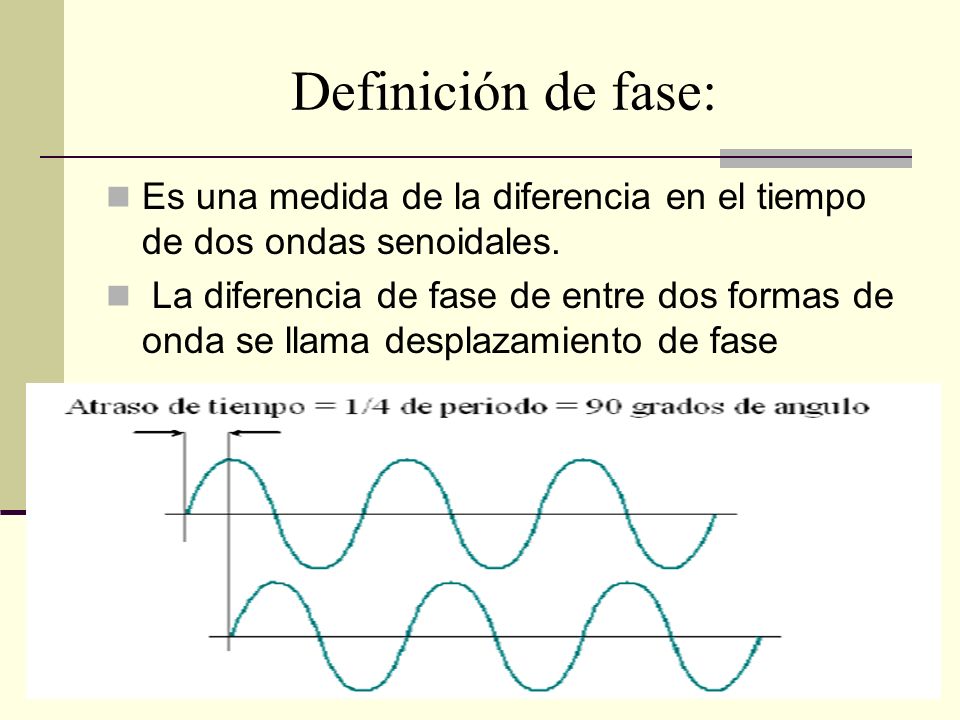

2 Definición de fase: Es una medida de la diferencia en el tiempo de dos ondas senoidales. La diferencia de fase de entre dos formas de onda se llama desplazamiento de fase

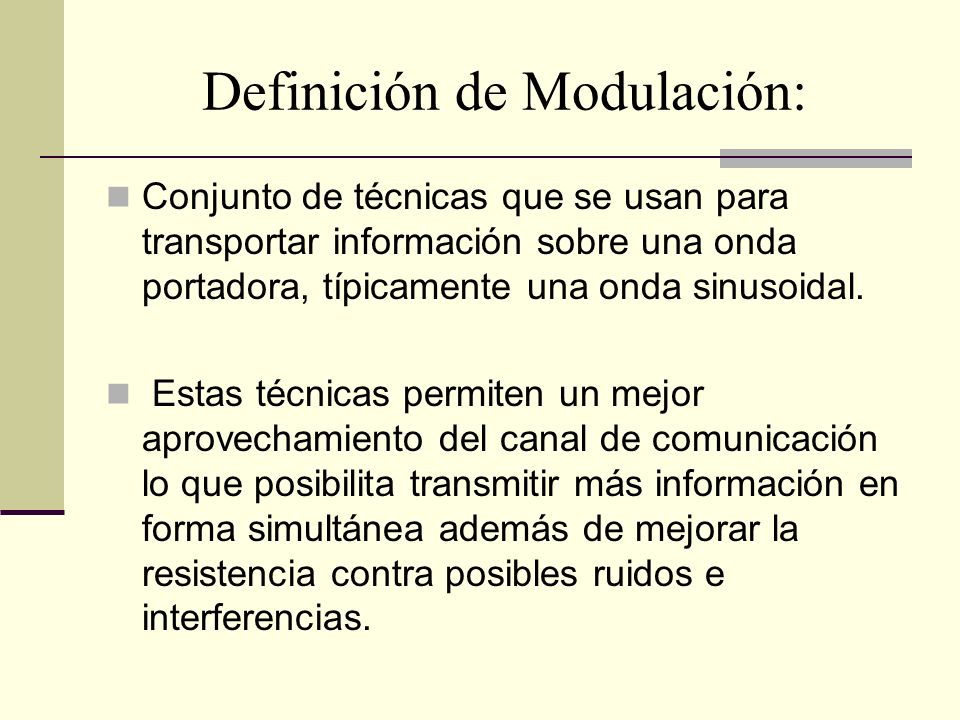

3 Definición de Modulación:
Conjunto de técnicas que se usan para transportar información sobre una onda portadora, típicamente una onda sinusoidal. Estas técnicas permiten un mejor aprovechamiento del canal de comunicación lo que posibilita transmitir más información en forma simultánea además de mejorar la resistencia contra posibles ruidos e interferencias.

4 Definición de Modulación:

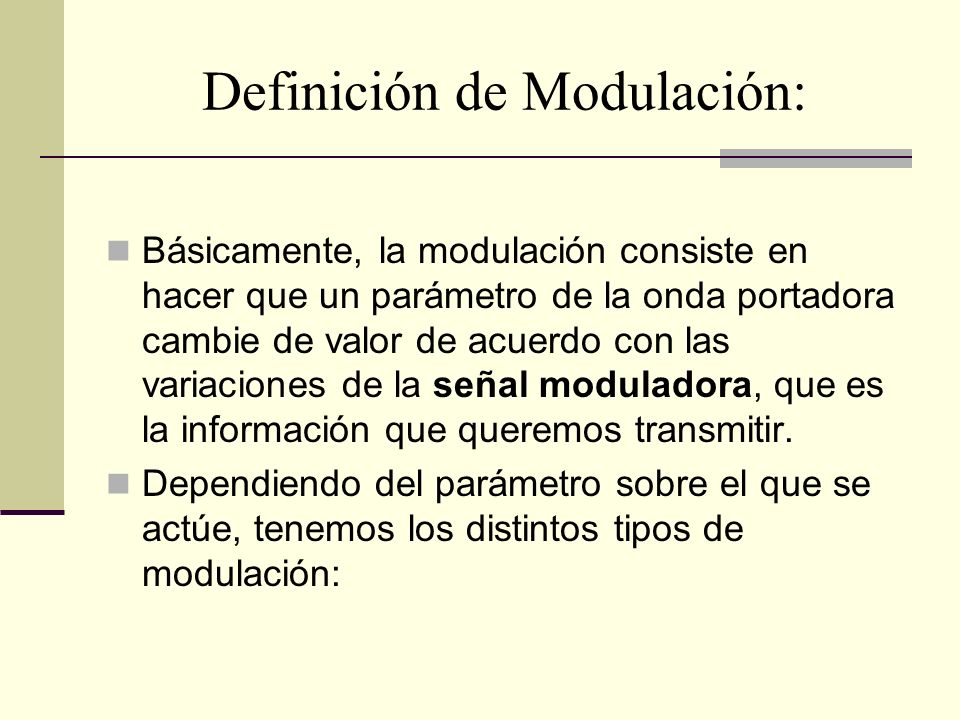

Básicamente, la modulación consiste en hacer que un parámetro de la onda portadora cambie de valor de acuerdo con las variaciones de la señal moduladora, que es la información que queremos transmitir. Dependiendo del parámetro sobre el que se actúe, tenemos los distintos tipos de modulación:

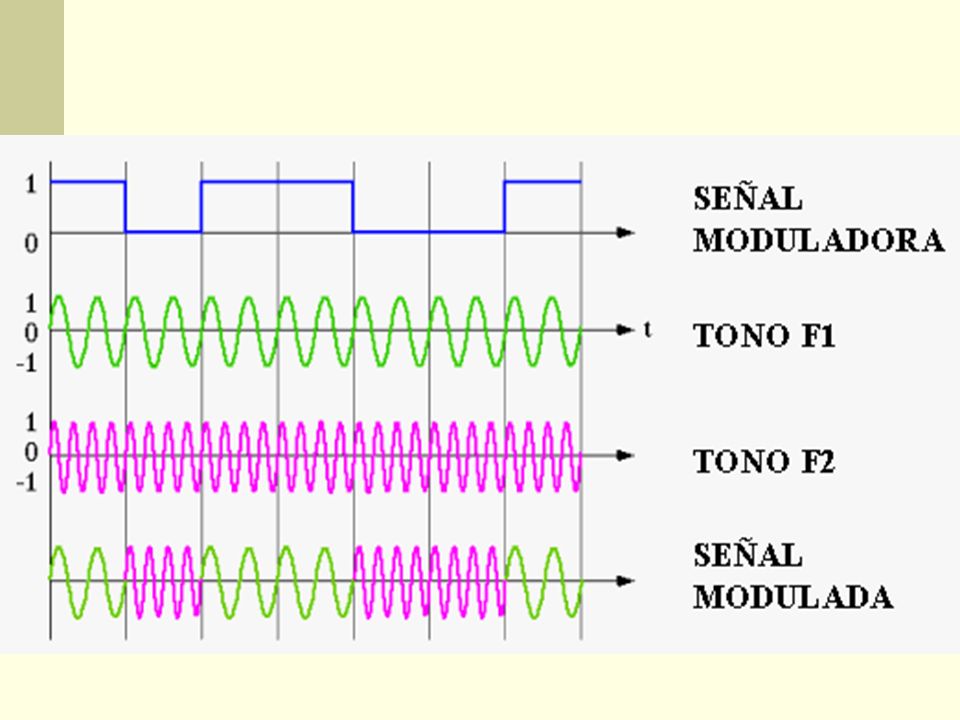

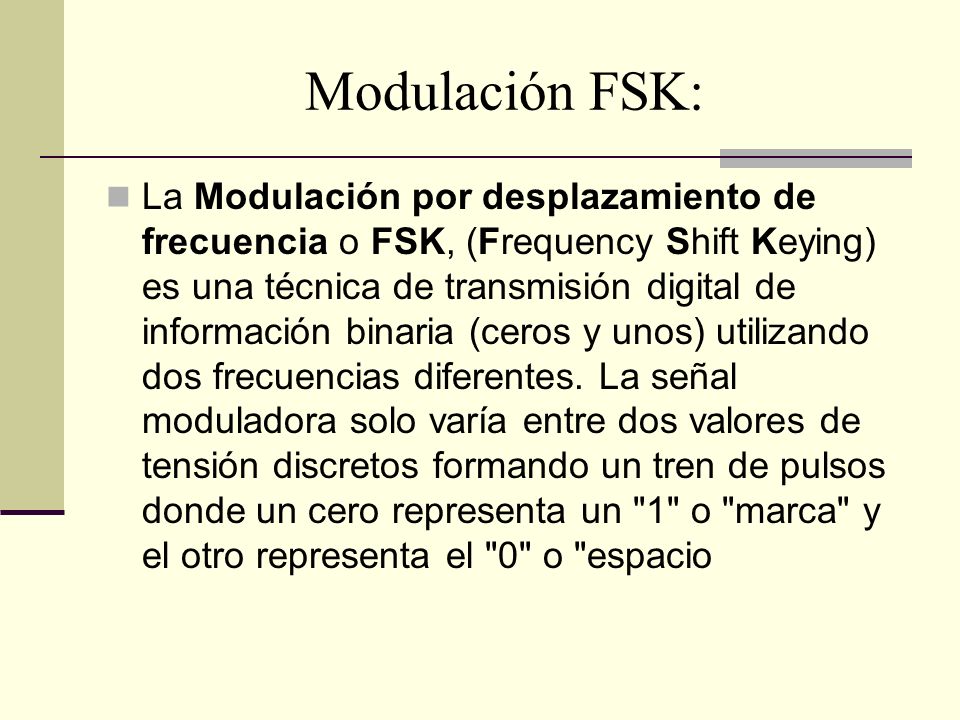

5 Modulación FSK: La Modulación por desplazamiento de frecuencia o FSK, (Frequency Shift Keying) es una técnica de transmisión digital de información binaria (ceros y unos) utilizando dos frecuencias diferentes. La señal moduladora solo varía entre dos valores de tensión discretos formando un tren de pulsos donde un cero representa un "1" o "marca" y el otro representa el "0" o "espacio

6

7

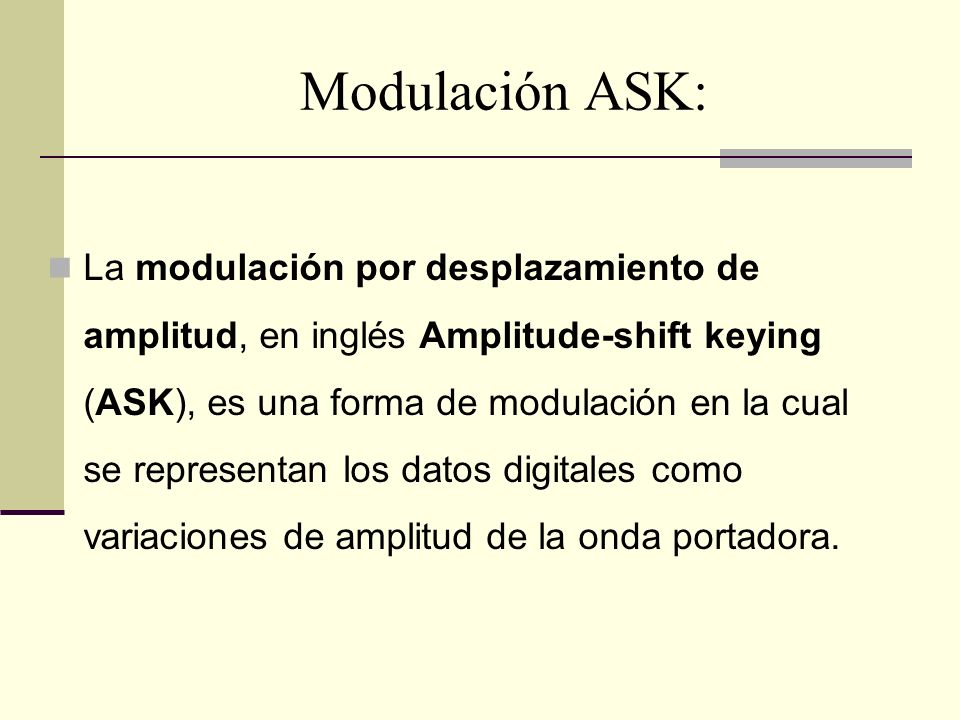

8 Modulación ASK: La modulación por desplazamiento de amplitud, en inglés Amplitude-shift keying (ASK), es una forma de modulación en la cual se representan los datos digitales como variaciones de amplitud de la onda portadora.

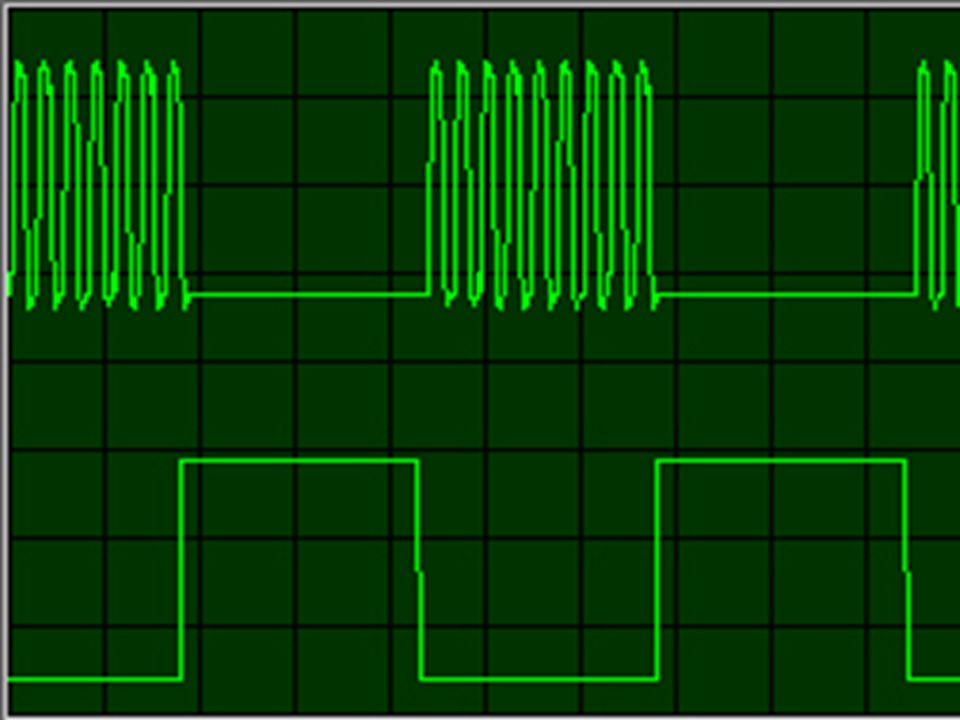

9 Modulación ASK: La amplitud de una señal portadora análoga varía conforme a la corriente de bit (modulando la señal), manteniendo la frecuencia y la fase constante. El nivel de amplitud puede ser usado para representar los valores binarios 0s y 1s. Podemos pensar en la señal portadora como un interruptor ON/OFF

10

11

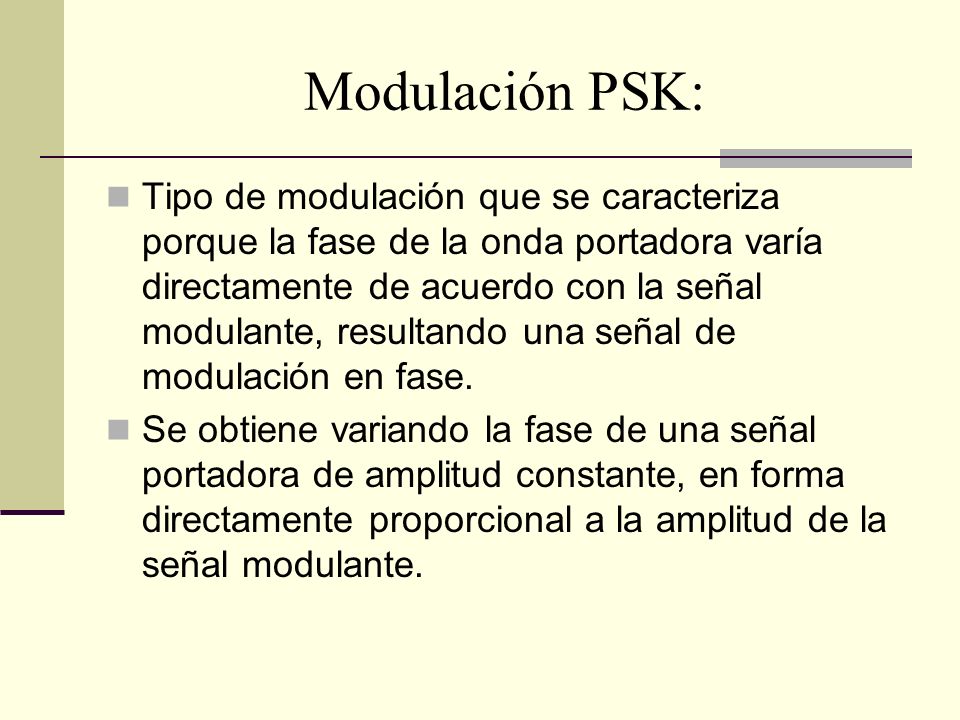

12 Modulación PSK: Tipo de modulación que se caracteriza porque la fase de la onda portadora varía directamente de acuerdo con la señal modulante, resultando una señal de modulación en fase. Se obtiene variando la fase de una señal portadora de amplitud constante, en forma directamente proporcional a la amplitud de la señal modulante.

13 Modulación PSK: La modulación de fase no suele ser muy utilizada porque se requieren equipos de recepción más complejos que los de frecuencia modulada. Además puede presentar problemas de ambigüedad para determinar por ejemplo si una señal tiene una fase de 0º o 180º.

14

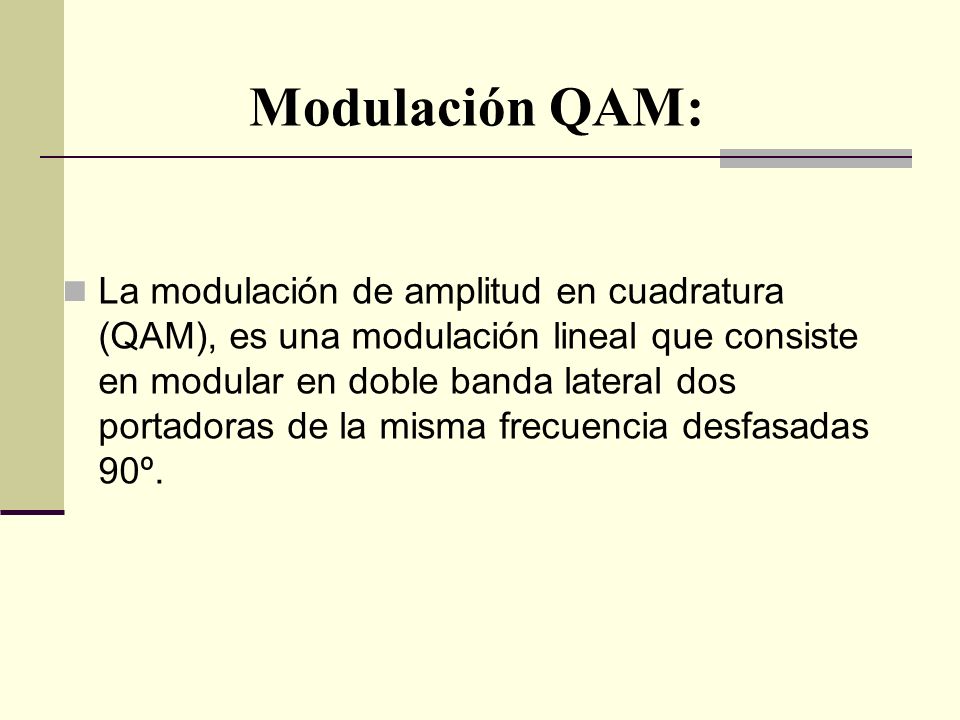

15 Modulación QAM: La modulación de amplitud en cuadratura (QAM), es una modulación lineal que consiste en modular en doble banda lateral dos portadoras de la misma frecuencia desfasadas 90º.

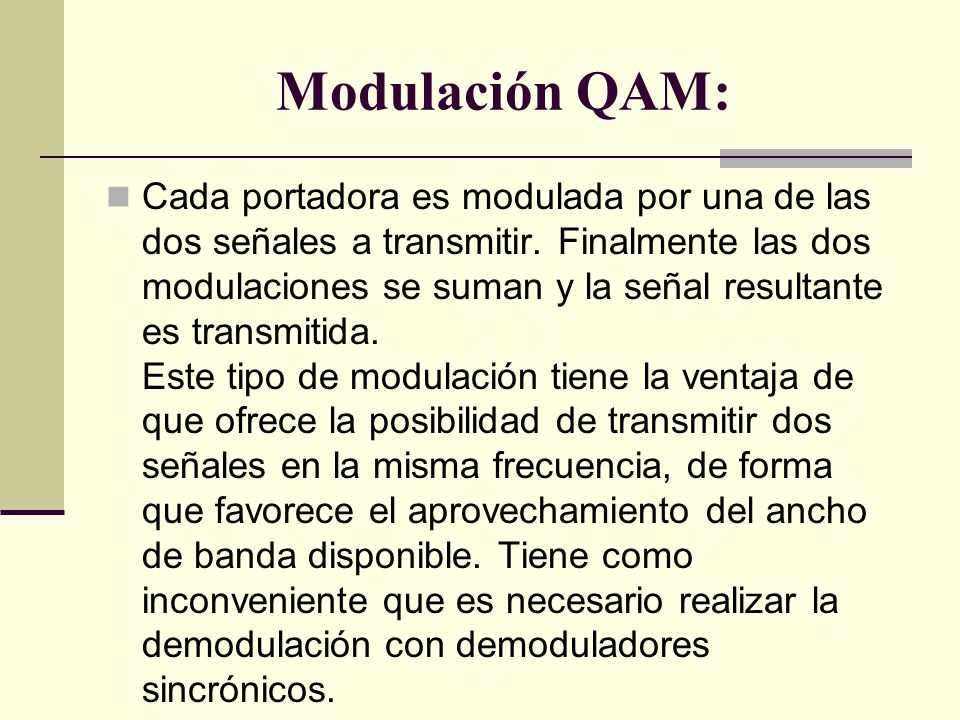

16 Modulación QAM: Cada portadora es modulada por una de las dos señales a transmitir. Finalmente las dos modulaciones se suman y la señal resultante es transmitida. Este tipo de modulación tiene la ventaja de que ofrece la posibilidad de transmitir dos señales en la misma frecuencia, de forma que favorece el aprovechamiento del ancho de banda disponible. Tiene como inconveniente que es necesario realizar la demodulación con demoduladores sincrónicos.

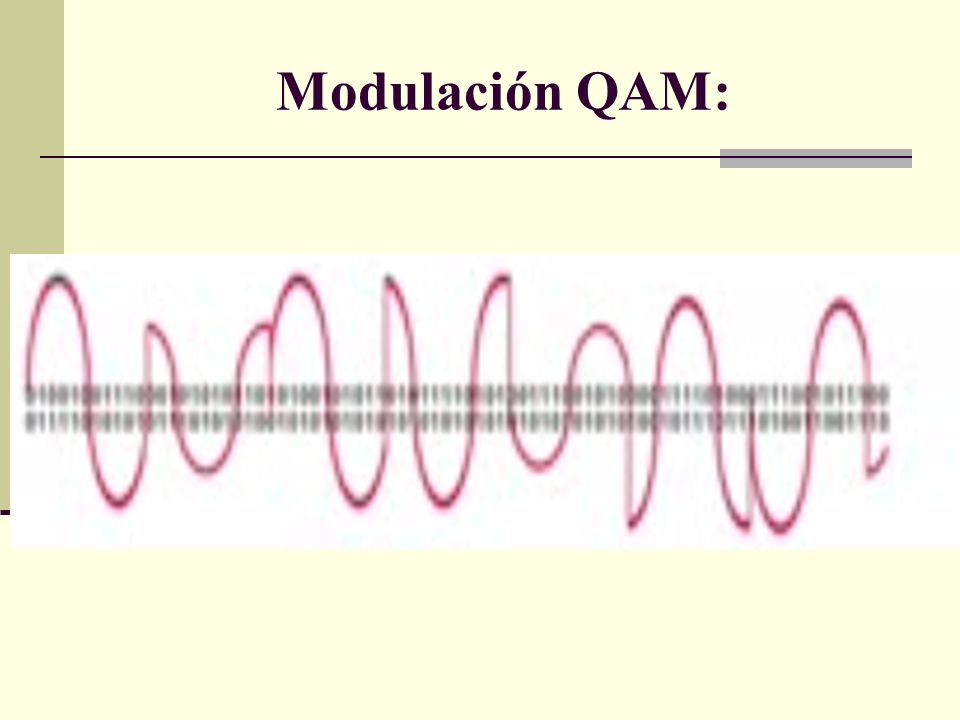

17 Modulación QAM: Al utilizar distintas combinaciones de amplitud y fase, permite obtener para una misma velocidad de modulación, una mayor tasa de bits(velocidad de transmisión)

18 Modulación QAM:
