TRANSMISOR ONDAS RF ANTENAS, PROPAGACION Y MICROONDAS ELT-455 ING. SAUL SEVERICHE.

Presentación del tema: "TRANSMISOR ONDAS RF ANTENAS, PROPAGACION Y MICROONDAS ELT-455 ING. SAUL SEVERICHE."— Transcripción de la presentación:

1 TRANSMISOR ONDAS RF ANTENAS, PROPAGACION Y MICROONDAS ELT-455 ING. SAUL SEVERICHE

2 INTEGRANTES: 1.JUAN CARLOS AÑEZ G. 2.HOSCAR PUMA C. 3.NAIR REYES R.

3 OBJETIVO Es construir un circuito que nos permita ver el funcionamiento de un transmisor de ondas de radio frecuencia

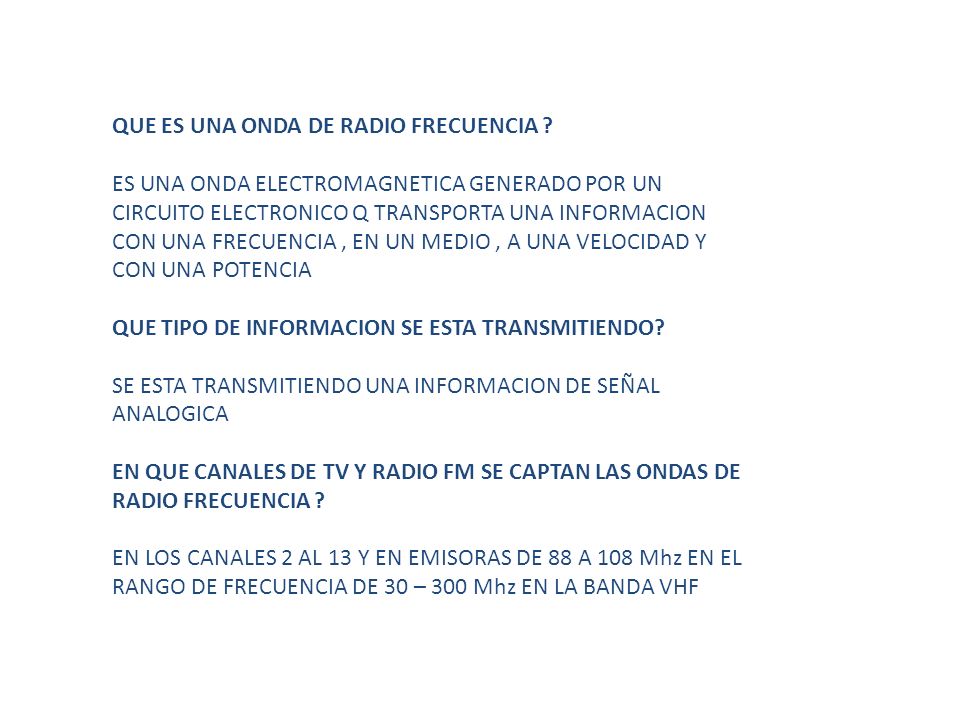

4 QUE ES UNA ONDA DE RADIO FRECUENCIA ? ES UNA ONDA ELECTROMAGNETICA GENERADO POR UN CIRCUITO ELECTRONICO Q TRANSPORTA UNA INFORMACION CON UNA FRECUENCIA, EN UN MEDIO, A UNA VELOCIDAD Y CON UNA POTENCIA QUE TIPO DE INFORMACION SE ESTA TRANSMITIENDO? SE ESTA TRANSMITIENDO UNA INFORMACION DE SEÑAL ANALOGICA EN QUE CANALES DE TV Y RADIO FM SE CAPTAN LAS ONDAS DE RADIO FRECUENCIA ? EN LOS CANALES 2 AL 13 Y EN EMISORAS DE 88 A 108 Mhz EN EL RANGO DE FRECUENCIA DE 30 – 300 Mhz EN LA BANDA VHF

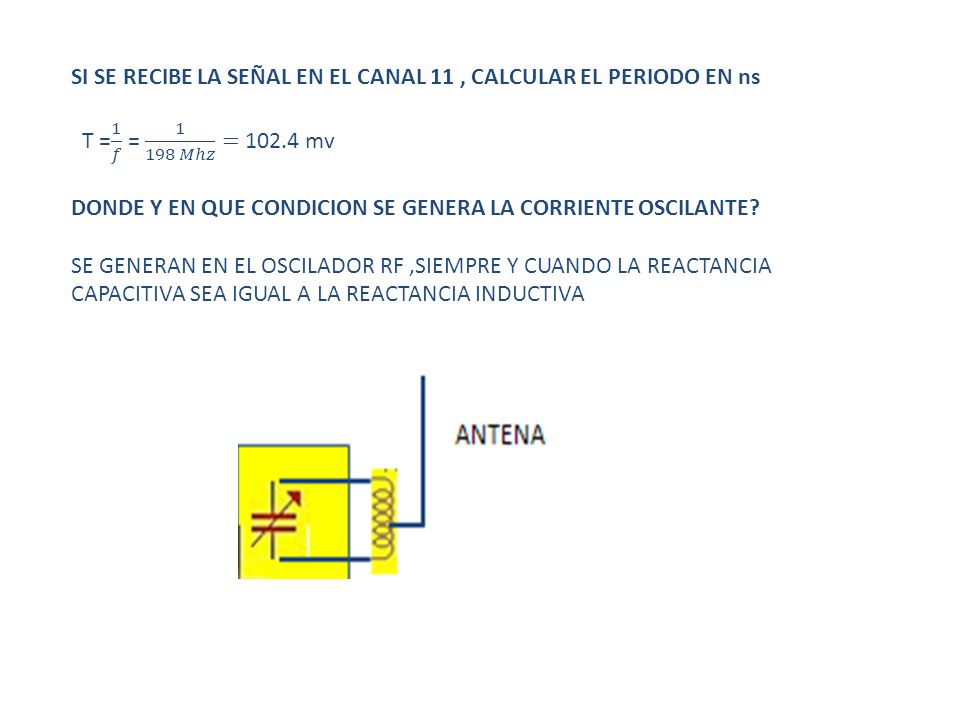

5

6 O OSCILADOR RF OSCILADOR DE AUDIO AMPLIFICADOR MODULADOR C1 C3 9V DIAGRAMA DE BLOQUES DEL TRANSMISOR RF

7 O OSCILADOR RF OSCILADOR DE AUDIO AMPLIFICADOR MODULADOR C1 C3 9V DIAGRAMA DE BLOQUES DEL TRANSMISOR RF EL CIRCUITO ESTA ALIMENTADO POR UNA TENSION DE 9 Vac C1: SE ENCARGA DE BLOQUEAR Y FILTRAR LOS PICOS QUE GENERA LA FUENTE

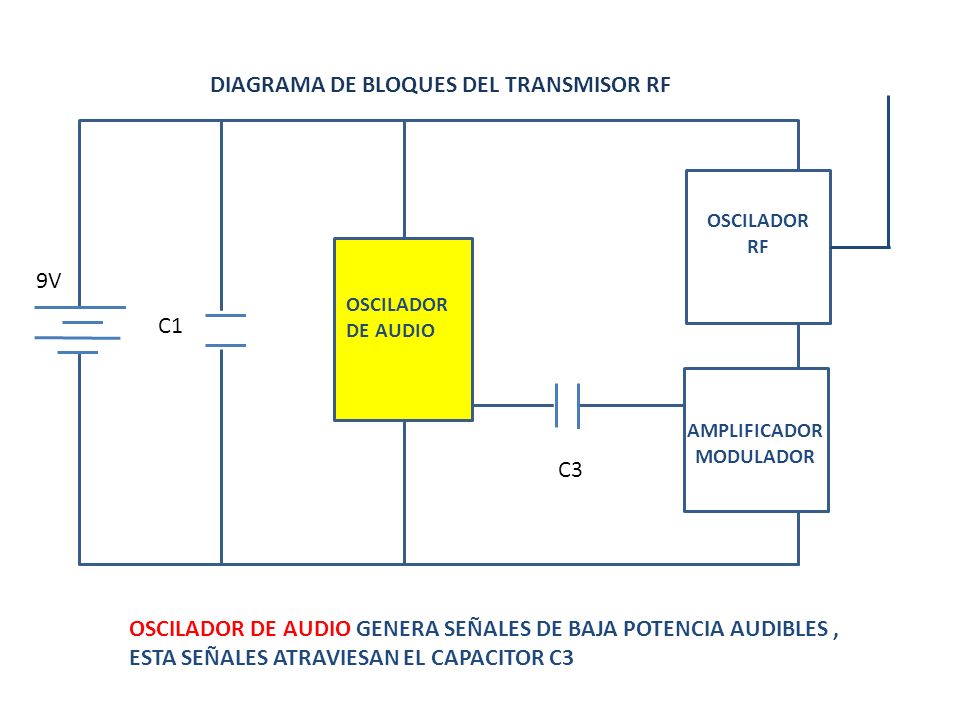

8 O OSCILADOR RF OSCILADOR DE AUDIO AMPLIFICADOR MODULADOR C1 C3 9V DIAGRAMA DE BLOQUES DEL TRANSMISOR RF OSCILADOR DE AUDIO GENERA SEÑALES DE BAJA POTENCIA AUDIBLES, ESTA SEÑALES ATRAVIESAN EL CAPACITOR C3

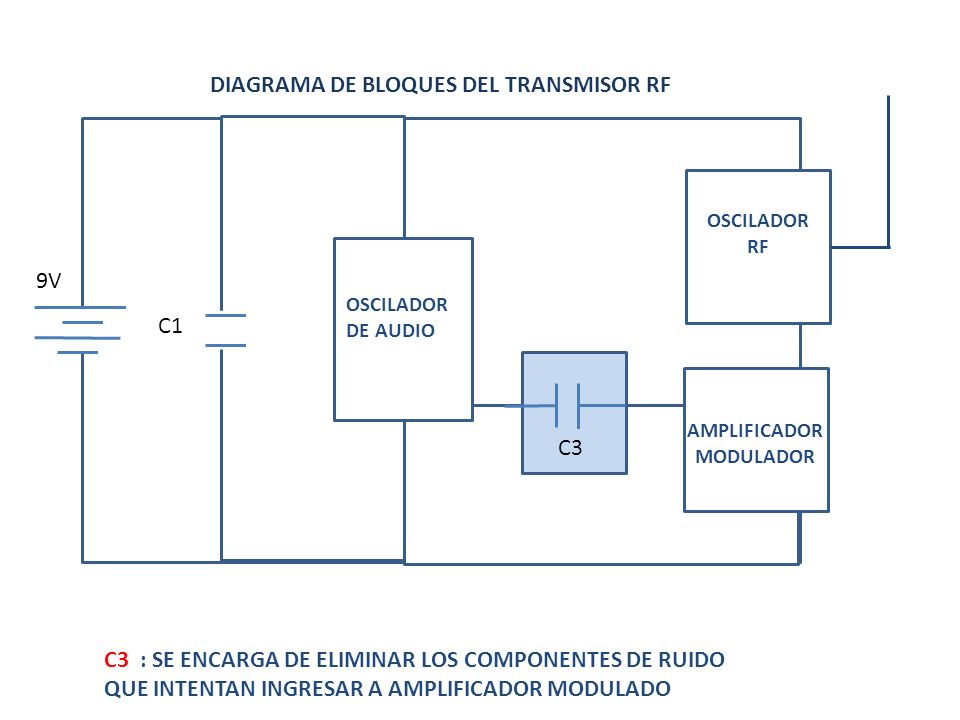

9 O OSCILADOR RF OSCILADOR DE AUDIO AMPLIFICADOR MODULADOR C1 9V DIAGRAMA DE BLOQUES DEL TRANSMISOR RF C3 C3 : SE ENCARGA DE ELIMINAR LOS COMPONENTES DE RUIDO QUE INTENTAN INGRESAR A AMPLIFICADOR MODULADO

10 O OSCILADOR RF OSCILADOR DE AUDIO AMPLIFICADOR MODULADOR C1 C3 9V DIAGRAMA DE BLOQUES DEL TRANSMISOR RF AMPLIFICADOR MODULADOR SE ENGARGA DE AMPLIFICAR Y MODULAR LA SEÑAL QUE LUEGO SE DIRIGE AL OSCILADOR RF

11 O OSCILADOR RF OSCILADOR DE AUDIO AMPLIFICADOR MODULADOR C1 C3 9V DIAGRAMA DE BLOQUES DEL TRANSMISOR RF OSCILADOR RF GENERA LAS ONDAS DE RF QUE SON TRANSMITIDAS POR LA ANTENA LLEGANDO A LA TV DONDE SE PODRA VER Y OIR EN LOS CANALES DEL 2 AL 13 LA SEÑAL DE AUDIO

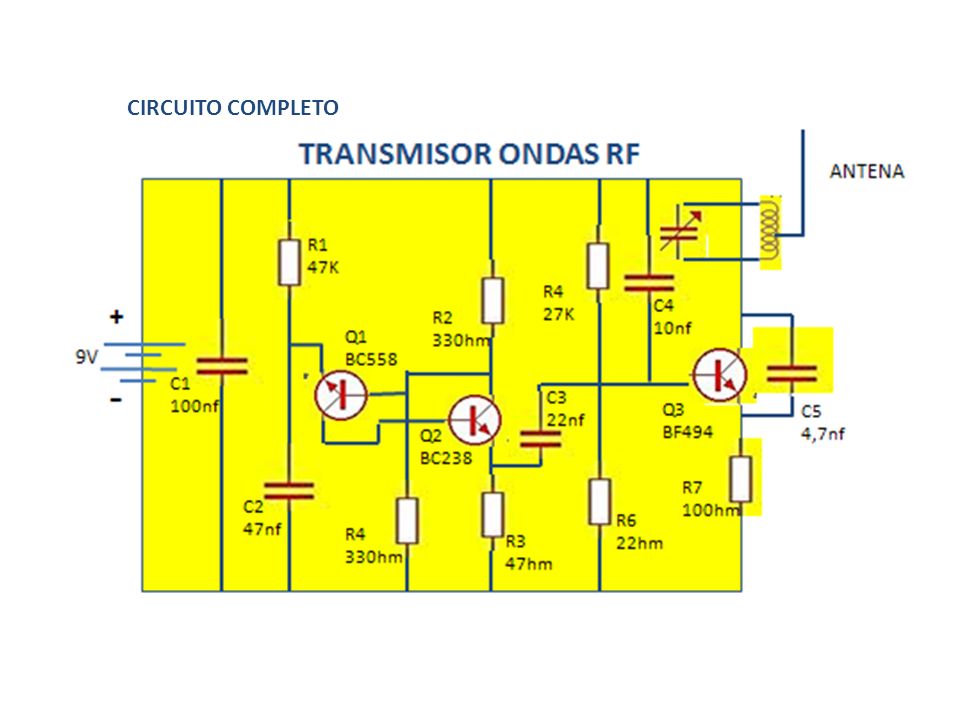

12 CIRCUITO COMPLETO

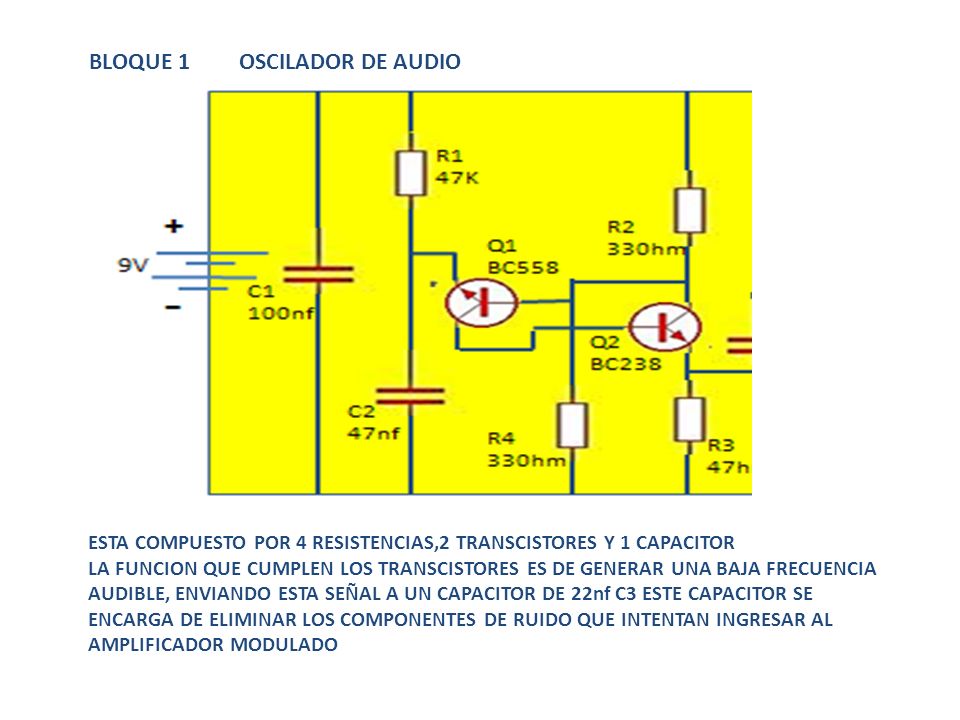

13 BLOQUE 1 OSCILADOR DE AUDIO ESTA COMPUESTO POR 4 RESISTENCIAS,2 TRANSCISTORES Y 1 CAPACITOR LA FUNCION QUE CUMPLEN LOS TRANSCISTORES ES DE GENERAR UNA BAJA FRECUENCIA AUDIBLE, ENVIANDO ESTA SEÑAL A UN CAPACITOR DE 22nf C3 ESTE CAPACITOR SE ENCARGA DE ELIMINAR LOS COMPONENTES DE RUIDO QUE INTENTAN INGRESAR AL AMPLIFICADOR MODULADO

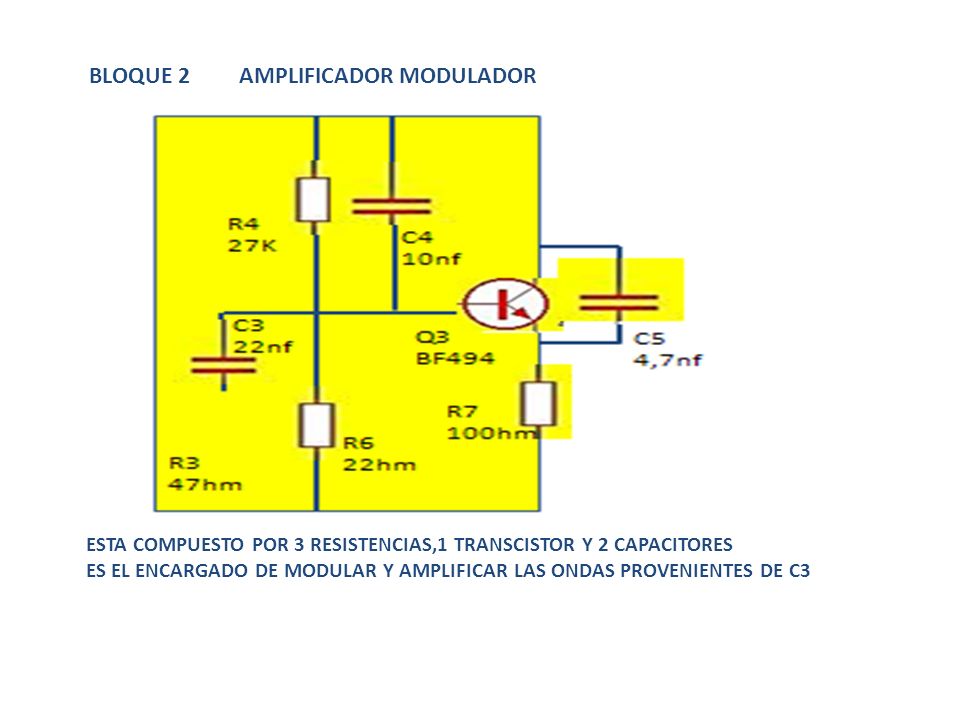

14 BLOQUE 2 AMPLIFICADOR MODULADOR ESTA COMPUESTO POR 3 RESISTENCIAS,1 TRANSCISTOR Y 2 CAPACITORES ES EL ENCARGADO DE MODULAR Y AMPLIFICAR LAS ONDAS PROVENIENTES DE C3

15 BLOQUE 3 OSCILADOR RF ESTA COMPUESTO POR UN CAPACITOR VARIABLE Y UNA BOBINA EL CAPACITOR VARIABLE SE COMPORTA DE MANERA OPUESTA EN Q LA BOBINA AUMENTA LA RESISTENCIA ANTE LA FRECUENCIA, EL CAPACITOR REDUCE ESTA CORRIENTE OSCILANTE SIEMPRE Y CUANDO LA REACTANCIA CAPACITIVA SEA IGUAL A LA REACTANCIA INDUCTIVA

16 9V + - C1 100nf R2 330hm Q1 BC558 R1 47K C2 47nf R4 330hm R3 47hm R6 22hm R7 100hm C3 22nf C5 4,7nf C4 10nf Q2 BC238 Q3 BF494 R4 27K TRANSMISOR ONDAS RF ANTENA

17 R1 47K R2 330 hm R3 47 hm R4 330 hm R5 27K R6 22 hm R7 100 hm C1 100nf C2 47nf C3 22nf C4 10nf C5 4,7nf Q1 BC558 Q2 BC238 Q3 BF 494 CV L1 PLACA IMPRESA CAUTIN TESTER ESTAÑO MATERIALES

18 Construcción del circuito en la placa

19 CONSTRUCCION DE LA BOBINA SE CONSTRUYO LA BOBINA CON ALAMBRE DE COBRE ESMALTADO Nº 20 DE 4 ESPIRAS, CON LAS DIMENCIONES DE 1cm X 1cm

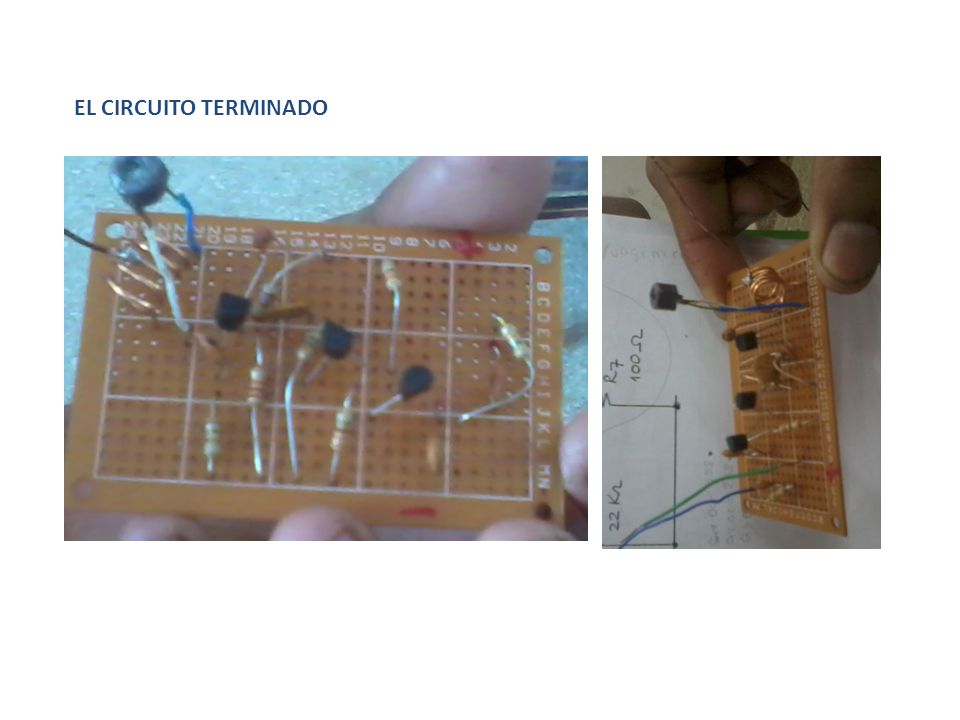

20 EL CIRCUITO TERMINADO

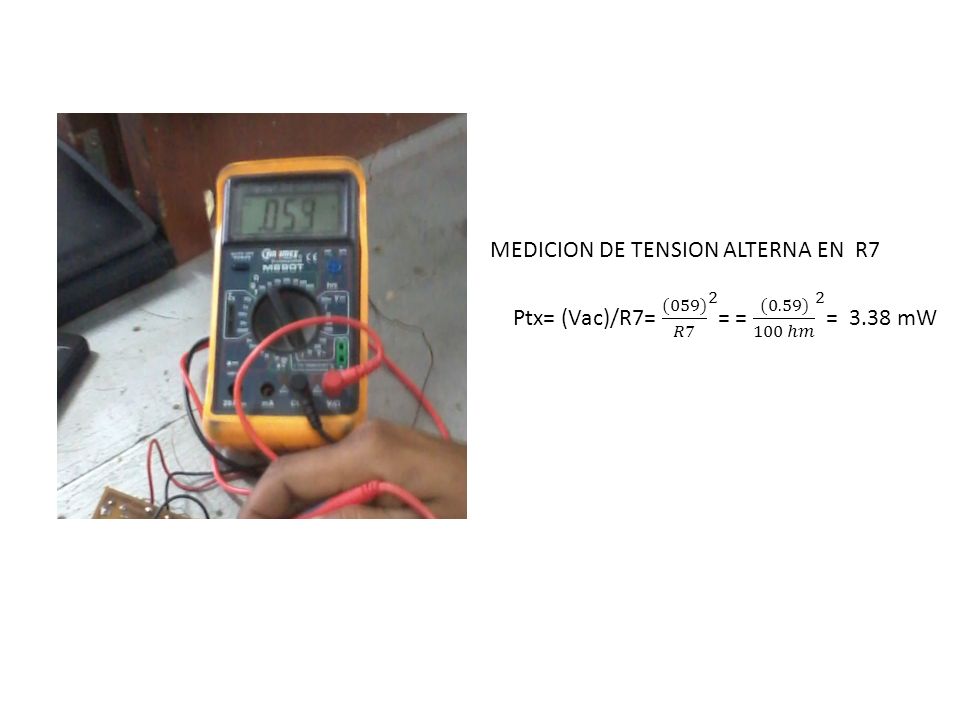

21 MEDICION DE TENSION ALTERNA EN R7

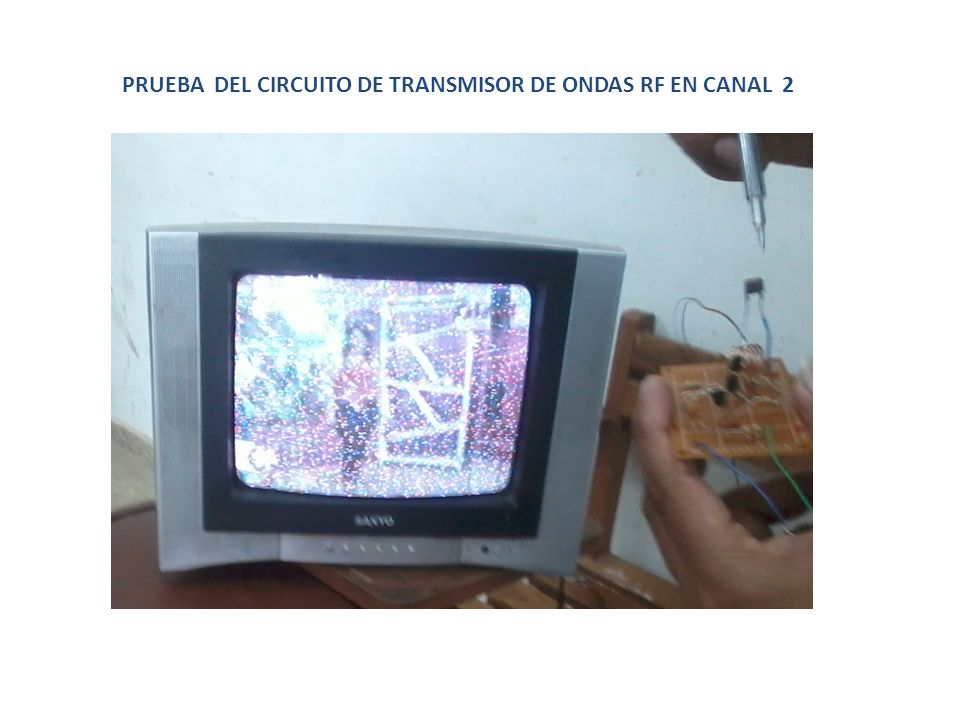

22 PRUEBA DEL CIRCUITO DE TRANSMISOR DE ONDAS RF EN CANAL 2

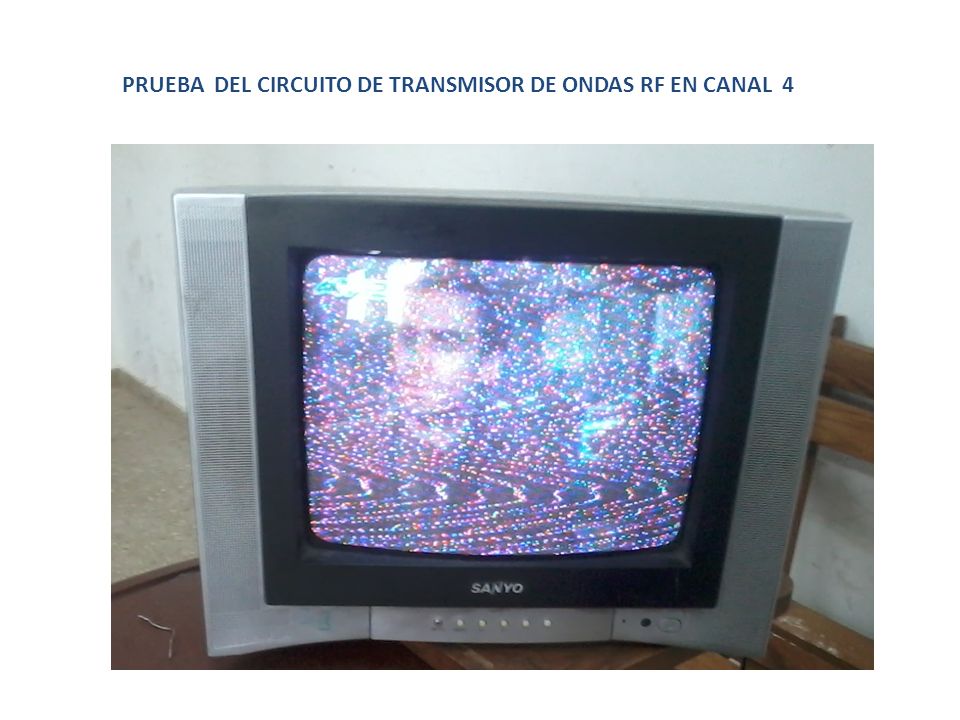

23 PRUEBA DEL CIRCUITO DE TRANSMISOR DE ONDAS RF EN CANAL 4

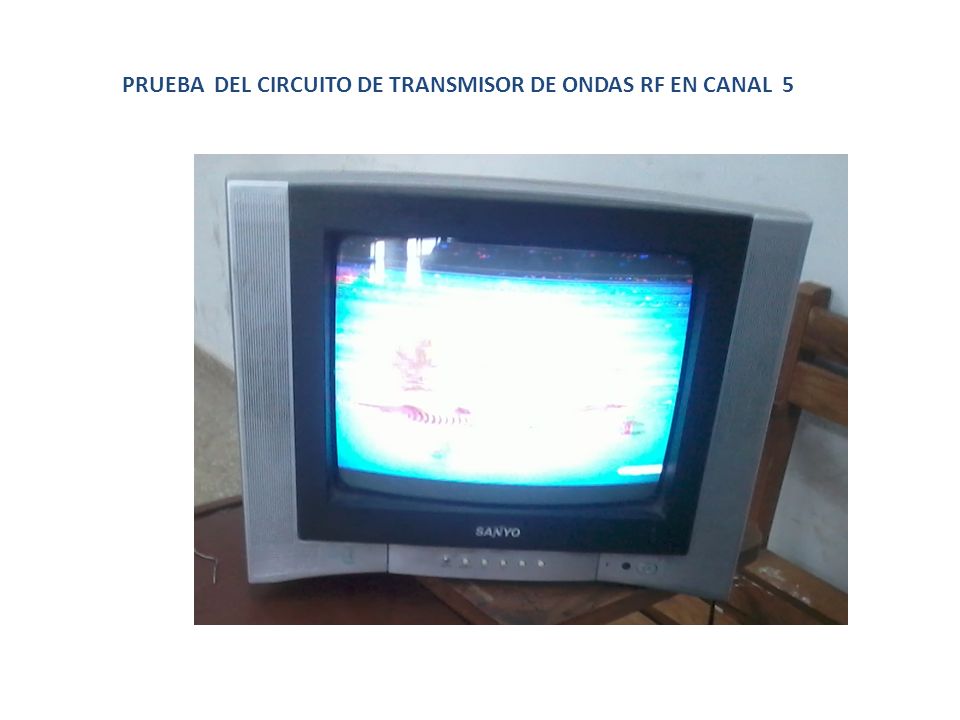

24 PRUEBA DEL CIRCUITO DE TRANSMISOR DE ONDAS RF EN CANAL 5

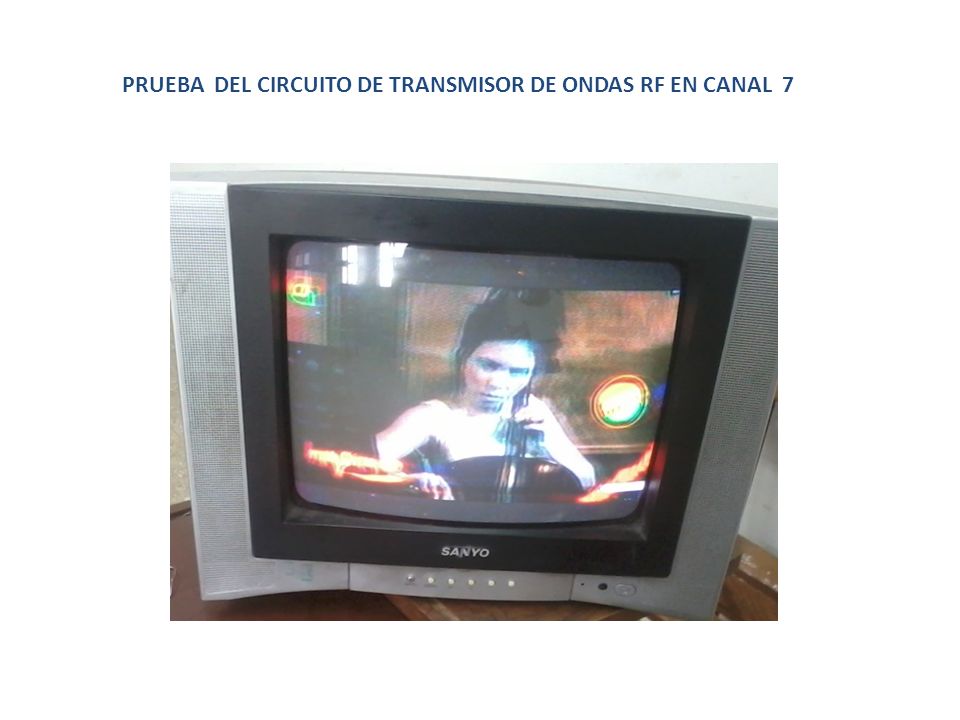

25 PRUEBA DEL CIRCUITO DE TRANSMISOR DE ONDAS RF EN CANAL 7

26 PRUEBA DEL CIRCUITO DE TRANSMISOR DE ONDAS RF EN CANAL 9

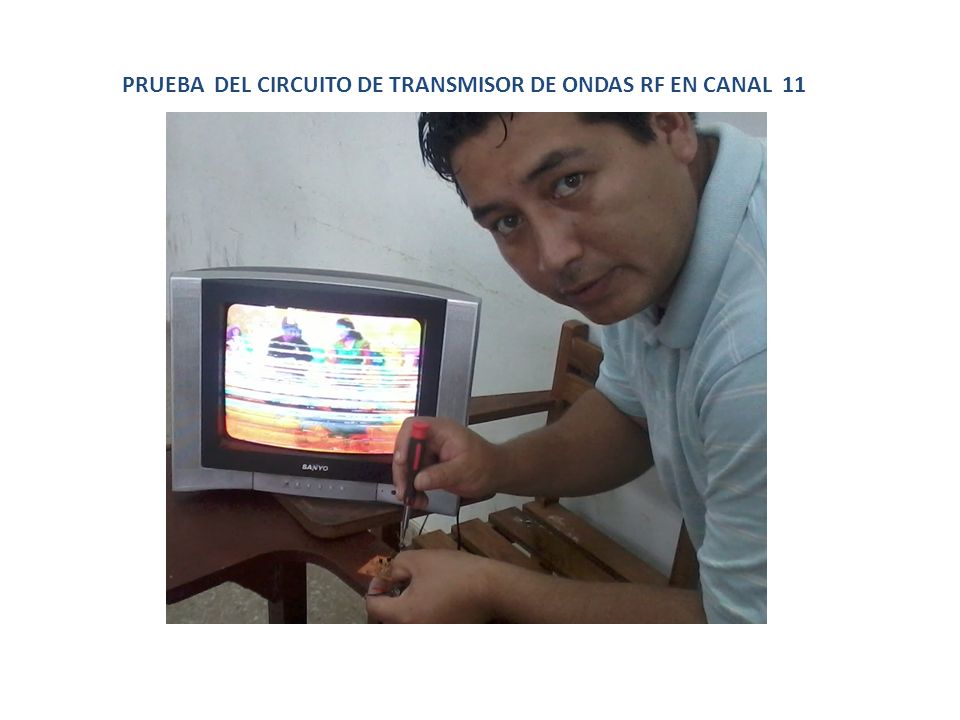

27 PRUEBA DEL CIRCUITO DE TRANSMISOR DE ONDAS RF EN CANAL 11

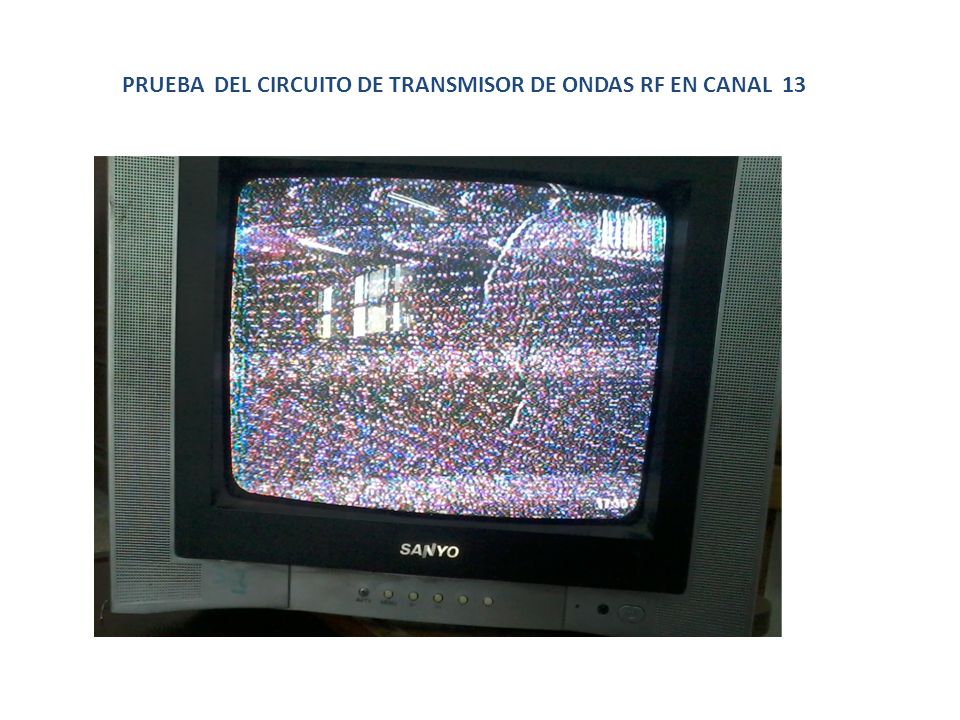

28 PRUEBA DEL CIRCUITO DE TRANSMISOR DE ONDAS RF EN CANAL 13

29
