1 UNIVERSIDAD DE AQUINO BOLIVIA
MATERIA: SISTEMAS DE COMUNICACIÓN 1 TEMA: RECEPTORES DE FM ALUMNOS: ERICK YANKOLT ROCABADO PAZ RUBEN CALLISAYA MARQUEZ SEMESTRE: SEPTIMO

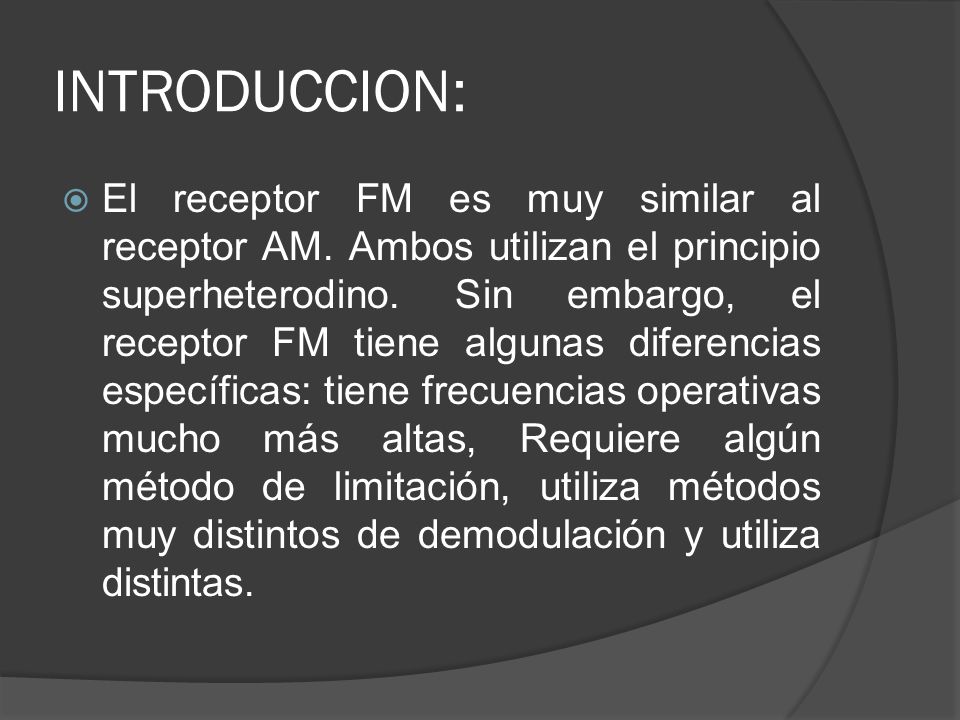

2 INTRODUCCION: El receptor FM es muy similar al receptor AM. Ambos utilizan el principio superheterodino. Sin embargo, el receptor FM tiene algunas diferencias específicas: tiene frecuencias operativas mucho más altas, Requiere algún método de limitación, utiliza métodos muy distintos de demodulación y utiliza distintas.

3 IMTRODUCCION: Básicamente un receptor de FM se compone de la mismas etapas que un receptor comercial de ondas medias, solo varia la banda de frecuencias de trabajo (y por ende las disposiciones circuitales) y la forma en que se detecta la señal de audio.

4 INTRODUCCION

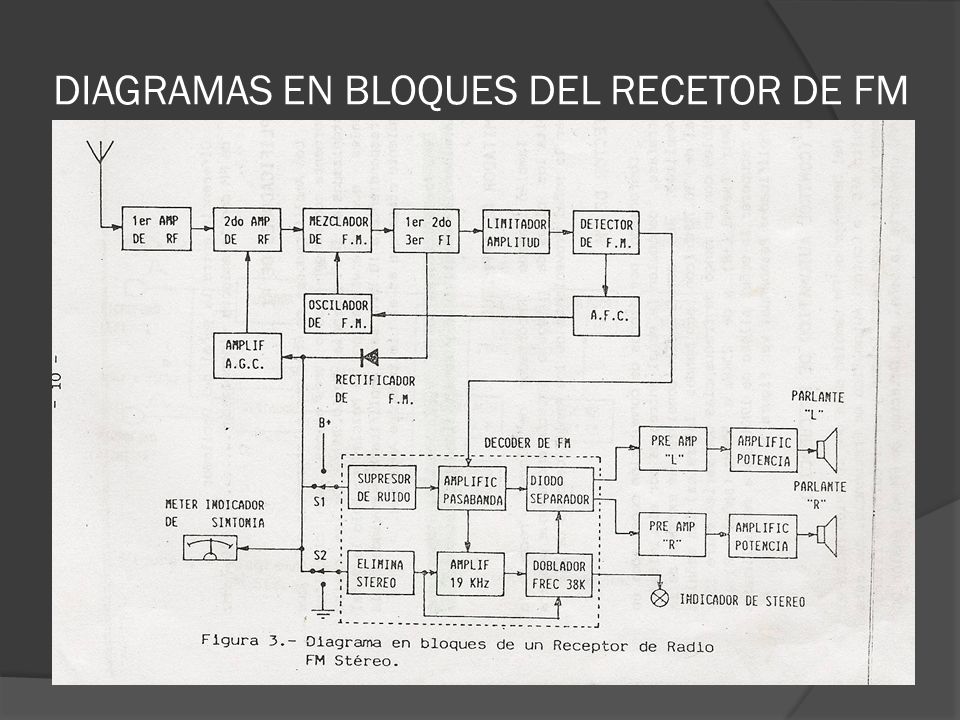

5 DIAGRAMAS EN BLOQUES DEL RECETOR DE FM

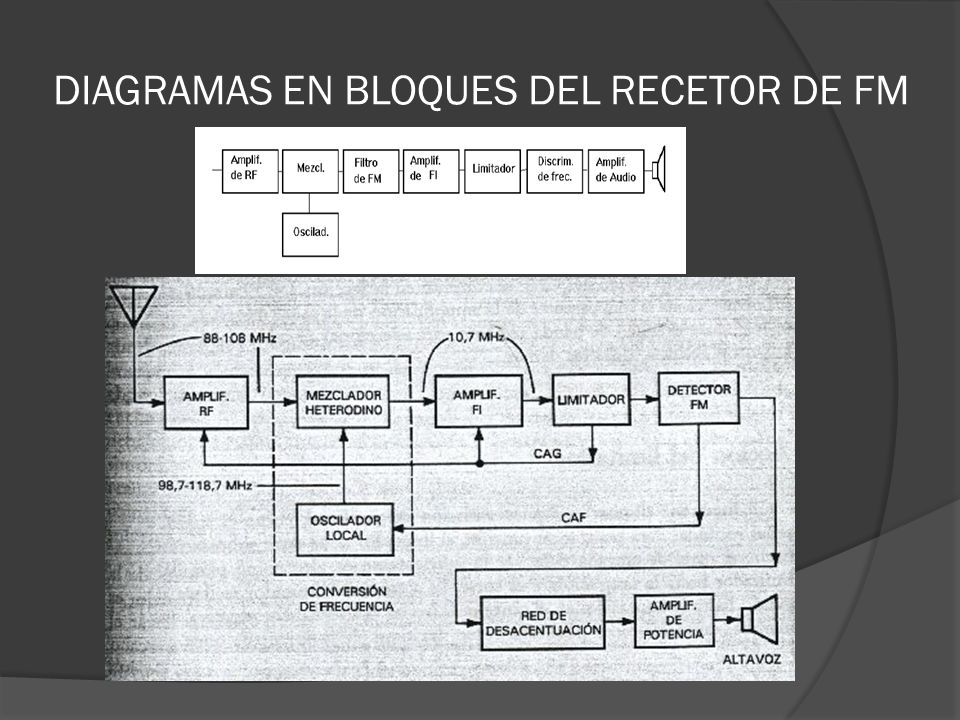

6 DIAGRAMAS EN BLOQUES DEL RECETOR DE FM

7 DESCRIPCION DEL DIAGRAMA EN BLOQUES
AMPLIFICADOR DE RF: De las señales captadas por la antena, solo una de ellas es seleccionada (por condensadores variables) y amplificada por el primero y segundo amplificador de RF para enviarla al circuito mezclador.

8 DESCRIPCION DEL DIAGRAMA EN BLOQUES
NEZCLADOR DE FM: Señal de la emisora seleccionada MHz Señal del oscilador de FM 110.8MHz Suma de la emisora sintonizada con la señal del oscilador de FM MHz Deferencia entre la señal del oscilador de FM con la emisora sintonizada 10.7 MHz

9 DESCRIPCION DEL DIAGRAMA EN BLOQUES
AMPLOFICADORES DE FI: Los amplificadores de frecuencia intermedia o FI, que mayormente comprende de dos a tres etapas, son circuitos sintonizados a la frecuencia de 10.7 MHz, De las cuatro señales que son enviadas por el mezclador, solo la señal correspondiente a 10.7 MHz será amplificada y enviada a la siguiente etapa que es el limitador de amplitud.

10 DESCRIPCION DEL DIAGRAMA EN BLOQUES
LIMITADOR DE AMPLITUD: También llamado “Recortador de picos”, recorta o limita los picos de ruidos o interferencias que pudiera tener la señal proveniente de los amplificadores de FI.

11 DESCRIPCION DEL DIAGRAMA EN BLOQUES
DETECTOR DE FM: Conformado por diodos de conmutación conectados en contrafase, demodulan la señal entregada por el limitador de amplitud.

12 DESCRIPCION DEL DIAGRAMA EN BLOQUES
AFC (control automático de frecuencia): Del detector de FM también sale una conexión hacia el control automático de frecuencia, que esta formado por un diodo rectificador y un circuito de filtro.

13 DESCRIPCION DEL DIAGRAMA EN BLOQUES
AGC (control automático de ganancia): El control automático de ganancia o ACG, regula el grado de amplificación del segundo amplificador de RF a fin de mantener constante el volumen de todas las emisoras de FM, sean esta alta o baja potencia.

14 DESCRIPCION DEL DIAGRAMA EN BLOQUES
Amplificador pasabanda: Las señales de audio “L+R” y “L-R” y la señal piloto, entregadas por el detector de FM, son amplificadas y aplicadas tanto al circuito de los diodos separadores o demoduladores como al amplificador de 19KHZ.

15 DESCRIPCION DEL DIAGRAMA EN BLOQUES
Amplificador de 19Khz.- Es un circuito sintonizado a la frecuencia de 19KHz y se encarga de amplificar únicamente la señal piloto. Rechazando las otras señales.

16 DESCRIPCION DEL DIAGRAMA EN BLOQUES
Doblador de frecuencia.- Duplica la frecuencia de 19KHz, enviada por el circuito anterior, convirtiéndola a 38KHz y la aplica a los diodos separadores o demoduladores con la finalidad de restaurar la portadora para la señal L-R.

17 DESCRIPCION DEL DIAGRAMA EN BLOQUES

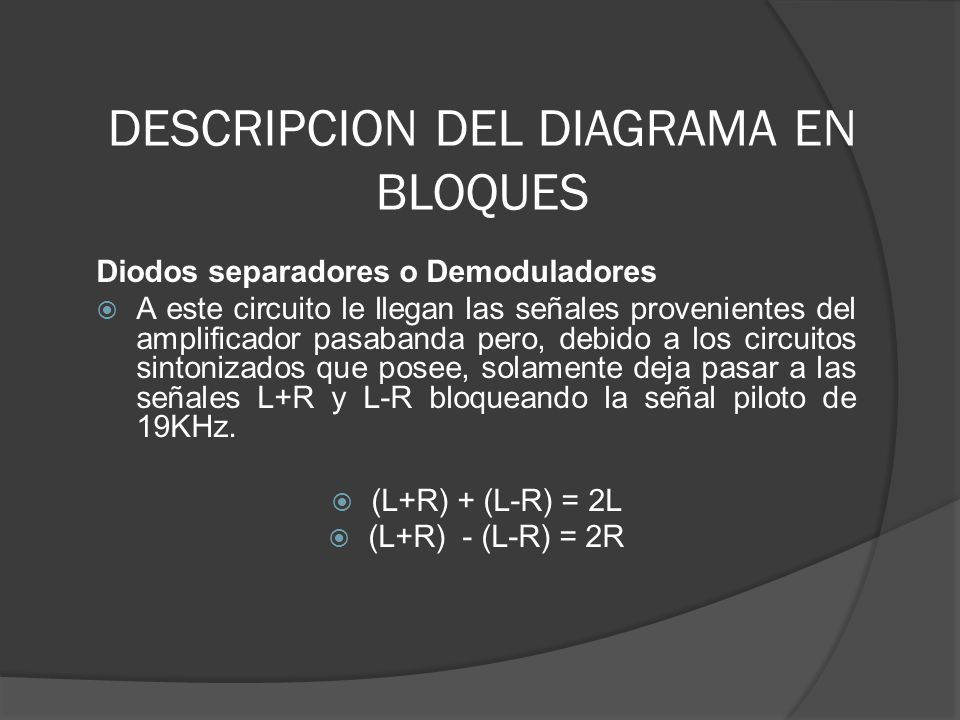

Diodos separadores o Demoduladores A este circuito le llegan las señales provenientes del amplificador pasabanda pero, debido a los circuitos sintonizados que posee, solamente deja pasar a las señales L+R y L-R bloqueando la señal piloto de 19KHz. (L+R) + (L-R) = 2L (L+R) - (L-R) = 2R

18 DESCRIPCION DEL DIAGRAMA EN BLOQUES
Amplificador indicador stereo.- Comprende un transistor que activa un LED, o un foquito, y cuyo contacto de base esta conectado a una de las salidas del Doblador de Frecuencia.

19 DESCRIPCION DEL DIAGRAMA EN BLOQUES
El supresor de ruido (mute).- Esta etapa se encarga de silenciar el receptor entre estaciones de FM y lo consigue y lo consigue cortando automáticamente al amplificador pasabanda, entre estaciones, de la siguiente manera: Si el voltaje entregado por el diodo rectificador de FM disminuye por debajo del nivel de referencia del supresor de ruido, esta etapa genera un voltaje de polarización que anula al amplificador pasabanda y con ello el resto del circuito no recibirá señal alguna.

20 DESCRIPCION DEL DIAGRAMA EN BLOQUES
Eliminador de stereo.- Para emisoras stereo de señal muy débil y con mucho ruido, el rectificador de FM entrega un voltaje tan bajo que automáticamente activa al circuito eliminador de Stereo que a su vez desactiva al amplificador de 19KHZ y por ende al doblador de frecuencia que al no entregar la señal portadora de (38KHz) al amplificador pasabanda, los diodos separadores no pueden restaurar la señal L-R por lo predominara únicamente la señal L+R o señal monoaural, de este modo la emisora sintonizada se escuchara cono una emisora de FM no stereo.

21 RECONOCIMIENTO DE LAS ETAPAS EN EL CIRCUITO
El sintonizador de FM:

22 RECONOCIMIENTO DE LAS ETAPAS EN EL CIRCUITO
Frecuencia Intermedia de FM:

23 RECONOCIMIENTO DE LAS ETAPAS EN EL CIRCUITO
Limitador de FM y Detector de FM:

24 RECONOCIMIENTO DE LAS ETAPAS EN EL CIRCUITO
Decodificador Stereo y AGC:

25 RECONOCIMIENTO DE LAS ETAPAS EN EL CIRCUITO
Sección de Audio:

26 RECONOCIMIENTO DE LAS ETAPAS EN EL CIRCUITO
Driver y salida de Potencia:

27
