1 PRIMERAS NOCIONES DE DIBUJO TECNICO
PLANTAS CORTES VISTAS ESCALAS VEGETACION GRAFISMOS ESCALIMETRO Y METRO ESPESORES DE LINEAS COTAS SIMBOLOGIAS VEGETACION GRAFISMOS

2 Una planta es la representación de un cuerpo (un edificio, un mueble, una pieza o cualquier otro objeto) sobre un plano horizontal. Plantas de arquitectura: muestran las divisiones interiores del edificio, las puertas, ventanas y escaleras. Sección con plano horizontal imaginario sobre un volúmen arquitectónico. H de sección= 1,20m o aquella que permita plasmar la mayor informacíon posible (ej.: dónde pueda ver ventanas, aberturas, mobiliario, etc) OBJETIVO Y VIRTUD DE LA PLANTA: Visualizar la distribución interna del espacio. Brindar nociones de estructura y materialidad.

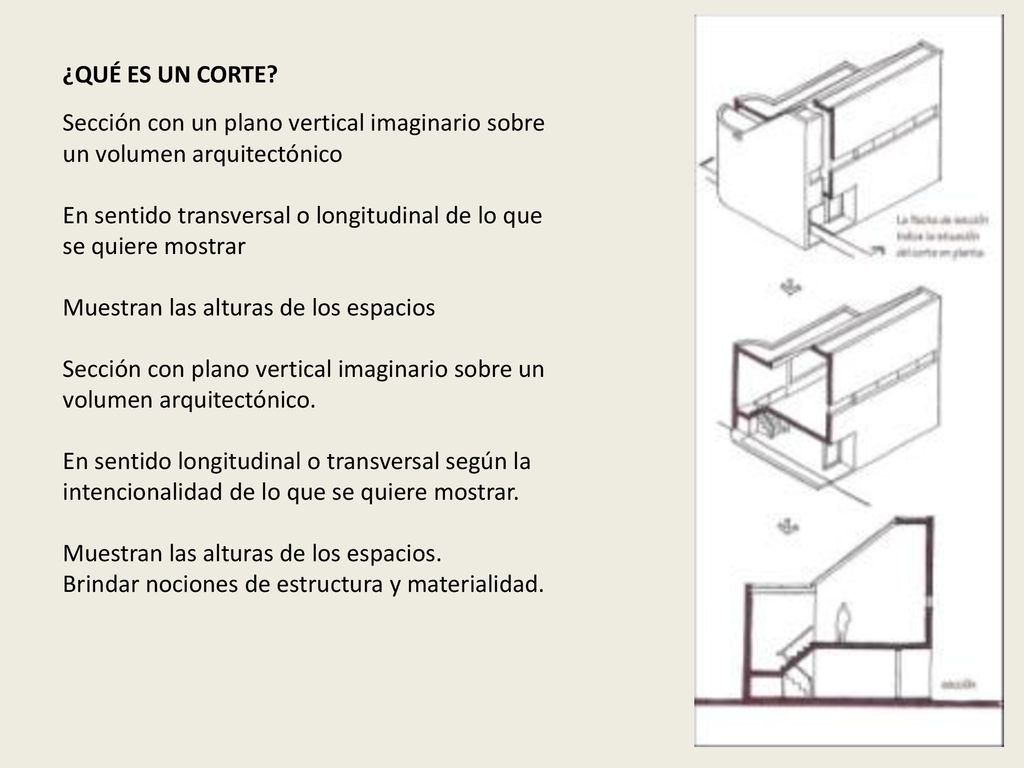

3 ¿QUÉ ES UN CORTE? Sección con un plano vertical imaginario sobre un volumen arquitectónico En sentido transversal o longitudinal de lo que se quiere mostrar Muestran las alturas de los espacios Sección con plano vertical imaginario sobre un volumen arquitectónico. En sentido longitudinal o transversal según la intencionalidad de lo que se quiere mostrar. Muestran las alturas de los espacios. Brindar nociones de estructura y materialidad.

4 ¿CÓMO INDICO UN CORTE EN LA PLANTA?
Utilizamos la simbología y la flecha indica hacia donde mira la sección que representamos. Utilizamos la Simbología y la flecha indica hacia donde mira la sección que representaremos.

5 ¿QUE ES UNA VISTA? Representación gráfica a través de una proyección ortogonal de un objeto o espacio.

6

7 PROBLEMÁTICA Cuando representamos objetos o espacios muchas veces nos vemos imposibilitados de plasmarlos en su tamaño natural, por ser estos muy grandes o muy chicos. RESOLUCIÓN A través de la escala reducimos o agrandamos objetos o espacios respecto de su dimensión natural en función del soporte con que contamos y de la información que queramos desarrollar. DEFINICIÓN Relación entre la dimensión dibujada respecto de su dimensión real. ej: En escala 1:50 el objeto real resulta 50 veces mayor que el dibujado y el objeto dibujado resulta 50 veces más chico que el objeto real.

8 ESCALAS Un mismo objeto en distintas escalas
Los detalles en escalas mayores nos permiten trabajar con alto nivel de información.

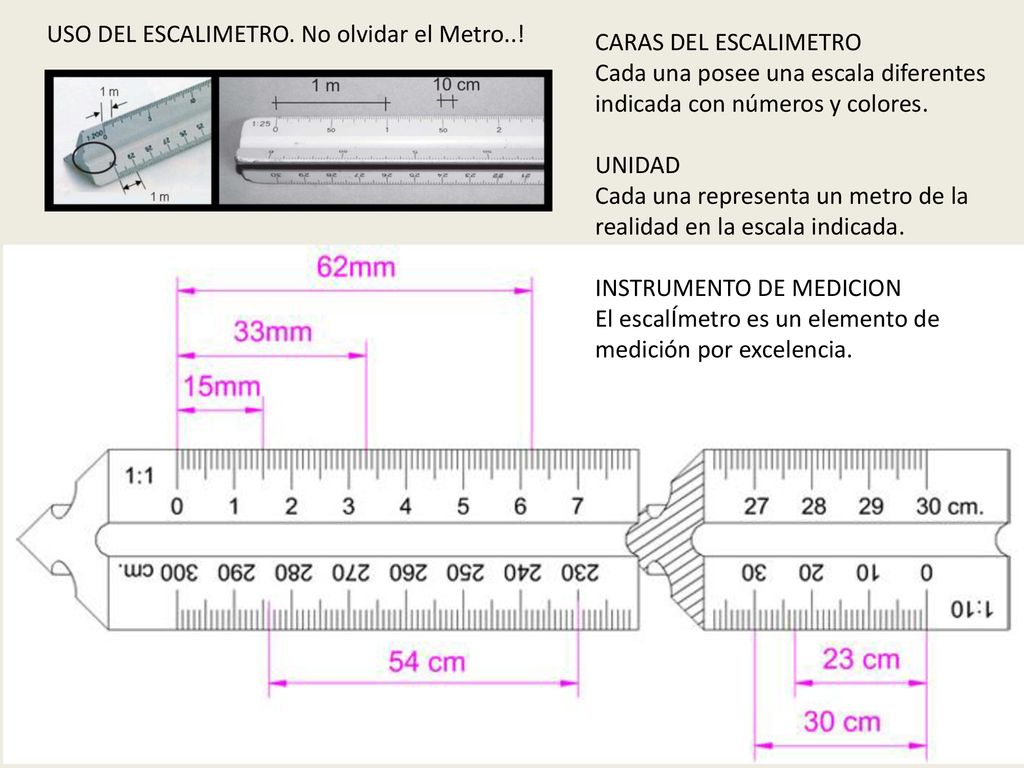

9 USO DEL ESCALIMETRO. No olvidar el Metro..!
CARAS DEL ESCALIMETRO Cada una posee una escala diferentes indicada con números y colores. UNIDAD Cada una representa un metro de la realidad en la escala indicada. INSTRUMENTO DE MEDICION El escalÍmetro es un elemento de medición por excelencia.

10 QUÉ REPRESENTAR CON LOS
DIFERENTES ESPESORES DE LINEA? Línea de proyecciones CRITERIOS SOBRE LOS ELEMENTOS DISTANCIAS: Lejanos Cercanos CATEGORIZACIÓN: Principales Accesorios LIMITE ESPACIAL: Físico Visual Físico y visual, etc. Línea de corte

11 ORIENTACIÓN Y ASOLEAMIENTO

12 ALGUNAS SIMBOLOGIAS COMUNES

13 CÓMO Y PARA QUÉ REPRESENTAR LA VEGETACIÓN?

14 GRAFISMOS Y TEXTURAS
