1 CAP. (EJ) REYNALDO SANCHEZ INSTRUCTOR
LECTURA DE CARTAS CAP. (EJ) REYNALDO SANCHEZ INSTRUCTOR

2 LECTURA DE CARTAS CARTA:
“Es la representación gráfica y convencional, total o parcial de la tierra en forma tal que lo representado tenga la mayor semejanza con lo que se representa”

3 LECTURA DE CARTAS CARTA:
“Es un dibujo en tinta y a escala sobre un papel en el que representamos graficamente la superficie de la tierra o parte de ella valiendonos de simbolos, lineas y colores”

4 LECTURA DE CARTAS CLASIFICACION DE LAS CARTAS: Según su extensión
a. Mapas geográficos b. Mapas Corográficos c. Planos

5 LECTURA DE CARTAS CLASIFICACION DE LAS CARTAS:
Desde el punto de vista militar a. Tácticos Son aquellos que representan gran cantidad de detalles necesarios para la resolución de problemas tácticos como: planeamientos tácticos, técnicos y administrativos de la campaña. b. Estratégicos Son aquellos que representan grandes extensiones de terreno por lo tanto contienen poca cantidad de detalles, son utilizados para la planificación general y estudios estratégicos y operacionales.

6 LECTURA DE CARTAS a. Hidrográficas CLASIFICACION DE LAS CARTAS:
Según su escala a. De escalas grandes 1:100 a 1:25.000 b. De escalas medianas 1: a 1: c. De escalas pequeñas a 1: Según su uso a. Hidrográficas b. Orográficas c. Itinerarias d. De navegación e. Otras

7 LECTURA DE CARTAS CLASIFICACION DE LAS CARTAS: Según el tipo
a. Planimétricas b. Topográficas c. Foto-mapa d. Foto-mosaico e. Cartas especiales

8 LECTURA DE CARTAS Signos Convencionales: Dimensiones
a. Signos para grandes escalas b. Signos para medianas escalas c. Signos para pequeñas escalas Color a. Verde b. Negro c. Azul d. Rojo La Forma

9 LECTURA DE CARTAS CUIDADO Y MANTENIMIENTO: Doblaje de la carta
Protección con cubiertas plásticas Usar papel de calcos para mostrar los planeamientos Archivarlas extendidas, nunca enrolladas

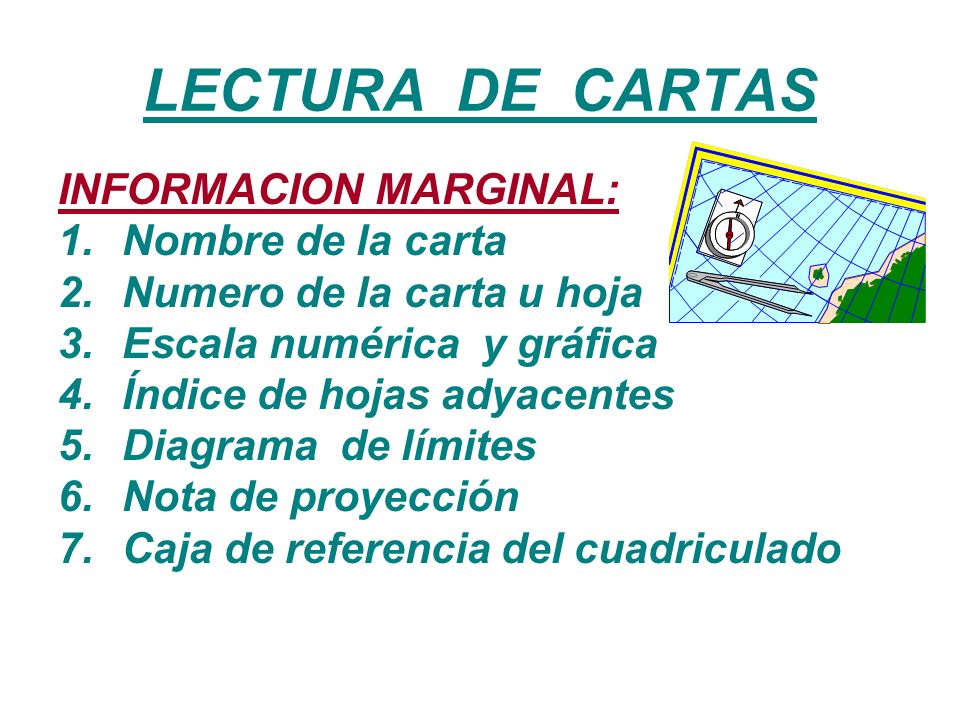

10 LECTURA DE CARTAS INFORMACION MARGINAL: Nombre de la carta
Numero de la carta u hoja Escala numérica y gráfica Índice de hojas adyacentes Diagrama de límites Nota de proyección Caja de referencia del cuadriculado

11 LECTURA DE CARTAS INFORMACION MARGINAL: Nota de datos
Signos convencionales Diagrama de declinación Escala de transportador Agencia responsable de la elaboración Nota de equidistancia Numero de edición Situación relativa Diagrama de compilación

12 LECTURA DE CARTAS ILUMINACION:
Es la acción de resaltar en una carta todos aquellos accidentes naturales o artificiales que para nosotros tienen importancia. Fases de la iluminación: Hidrográficas Orográficas Red de comunicaciones Centros poblados e instalaciones de importancia

13 LECTURA DE CARTAS ESCALA:
Es la relación constante que existe entre las dimensiones consideradas en una carta y las correspondiente al elemento representado. Tipos de escalas: Numéricas Gráficas

14 LECTURA DE CARTAS Escalas numéricas: Serie decimal Múltiplo de 20
Escalas diversas Escalas gráficas: Simple Tiempo-distancia De pasos

15 LECTURA DE CARTAS P 1 = T D Escalas numéricas: 1 25.000 O 1:25.000
P: Papel T: Terreno 1: Unidad D: Denominador E: Escala P T 1 D =

16 LECTURA DE CARTAS Distancias: 1. Tipos de distancias a. Geométrica
Es la longitud en línea recta considerada entre los puntos motivos del problema. b. Real Es el espacio en línea irregular resultante de unir los puntos del problema siguiendo las inflexiones del terreno.

17 LECTURA DE CARTAS Distancias: 1. Tipos de distancias c. Horizontal
Es la proyección de las distancias geométrica y real sobre el plano horizontal. Es la que normalmente se mide en una carta. d. Vertical Es la altura que separa a los puntos motivo del problema entre si como consecuencia de la diferencia de nivel.

18 LECTURA DE CARTAS Sistemas de coordenadas:
Son métodos que nos permiten expresar la posición absoluta o relativa de un punto en la superficie terrestre o en la carta. Se dividen en sistemas de coordenadas absolutos y relativos 1. Sistemas de coordenadas absolutas a. Coordenadas Geográficas b. Coordenadas reticulares 2. Sistemas de coordenadas relativas a. Coordenadas polares b. Coordenadas rectangulares

19 LECTURA DE CARTAS Coordenadas geográficas:
Es el método que nos permite expresar la ubicación en grados, minutos y segundos de un punto con respecto a un meridiano origen y con el Ecuador. 1. Latitud Es la distancia a que un punto se encuentra al norte o el sur del Ecuador. 2. Longitud Es la distancia a que un punto se encuentra al este o el oeste de un meridiano.

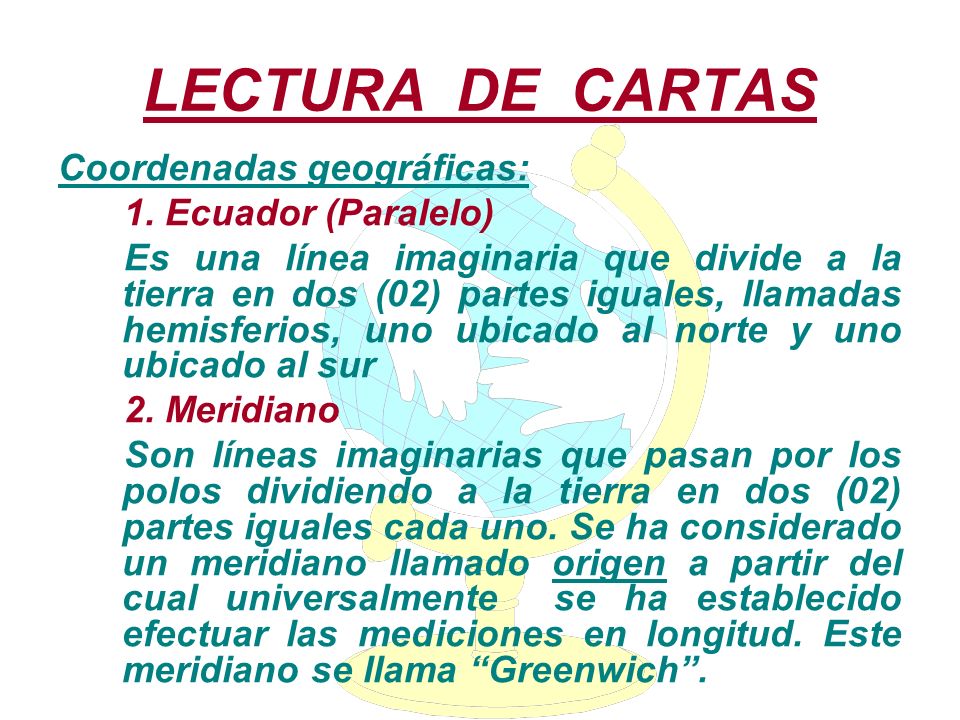

20 LECTURA DE CARTAS Coordenadas geográficas: 1. Ecuador (Paralelo)
Es una línea imaginaria que divide a la tierra en dos (02) partes iguales, llamadas hemisferios, uno ubicado al norte y uno ubicado al sur 2. Meridiano Son líneas imaginarias que pasan por los polos dividiendo a la tierra en dos (02) partes iguales cada uno. Se ha considerado un meridiano llamado origen a partir del cual universalmente se ha establecido efectuar las mediciones en longitud. Este meridiano se llama “Greenwich”.

21 LECTURA DE CARTAS Coordenadas reticulares:
Es el método que nos permite expresar la ubicación absoluta de un punto con referencia a una abcisa y una ordenada. Características: Consisten en un conjunto de líneas rectas paralelas que se cortan en ángulo recto formando una serie de cuadrados Cada cuadrado es del mismo tamaño y forma Permite mediciones lineales o longitudinales y no angulares La medida utilizada es el metro

22 LECTURA DE CARTAS Coordenadas polares:
Es el método que nos permite expresar la ubicación relativa de un punto mediante un ángulo y una distancia refiriéndolas a una dirección base y un punto de origen. Coordenadas rectangulares: Es el método que nos permiten expresar la ubicación relativa de un punto mediante un ángulo y una distancia refiriéndolas a una dirección base y un punto de origen.
