1 CORTES Y SECCIONES 1.- CORTES 2.- SECCIONES 3.- NORMA IRAM 4.507

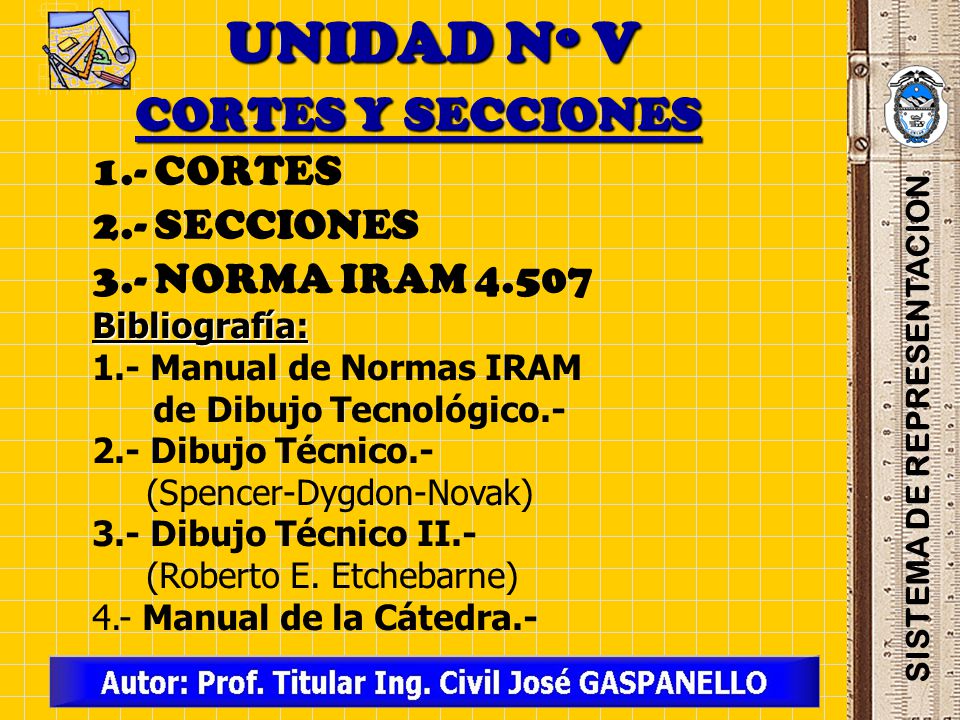

UNIDAD Nº V CORTES Y SECCIONES 1.- CORTES 2.- SECCIONES 3.- NORMA IRAM 4.507 Bibliografía: 1.- Manual de Normas IRAM de Dibujo Tecnológico.- 2.- Dibujo Técnico.- (Spencer-Dygdon-Novak) 3.- Dibujo Técnico II.- (Roberto E. Etchebarne) 4.- Manual de la Cátedra.- SISTEMA DE REPRESENTACION

2 SISTEMA DE REPRESENTACION

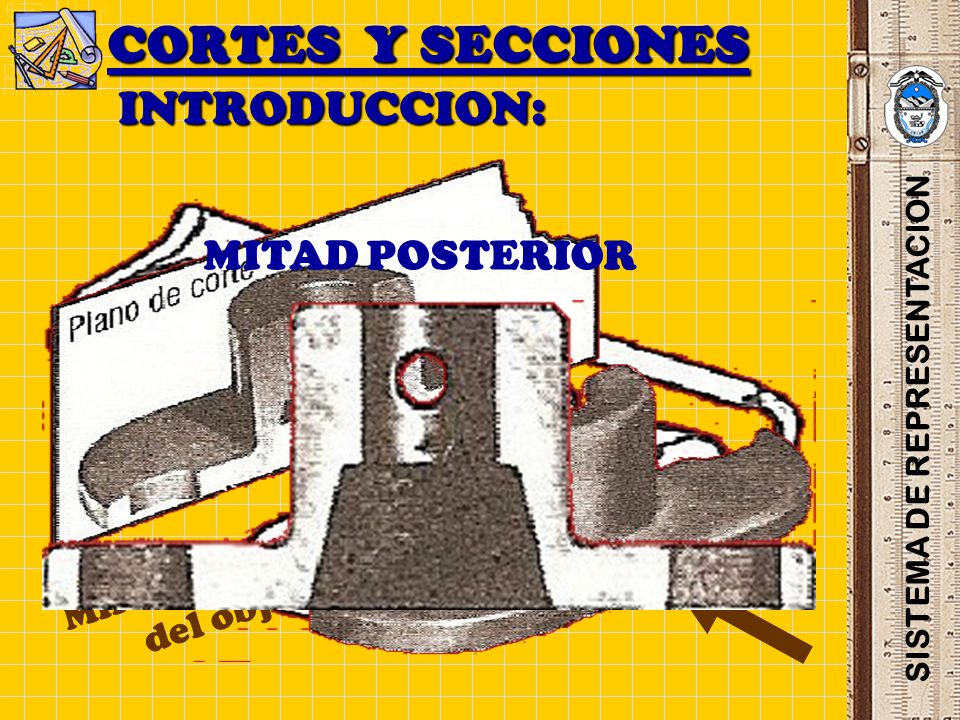

CORTES Y SECCIONES INTRODUCCION: MITAD POSTERIOR SISTEMA DE REPRESENTACION Mirada posterior del objeto

3 SISTEMA DE REPRESENTACION
CORTES Y SECCIONES DIBUJO EN EL PAPEL A SISTEMA DE REPRESENTACION CORTE A-A

4 SISTEMA DE REPRESENTACION
DEFINICIONES CORTE: Vista de la porción de un cuerpo o pieza, resultante de un seccionamiento, observada según la dirección indicada por las flechas.- Corte A-A SISTEMA DE REPRESENTACION B A Corte B-B

5 SISTEMA DE REPRESENTACION

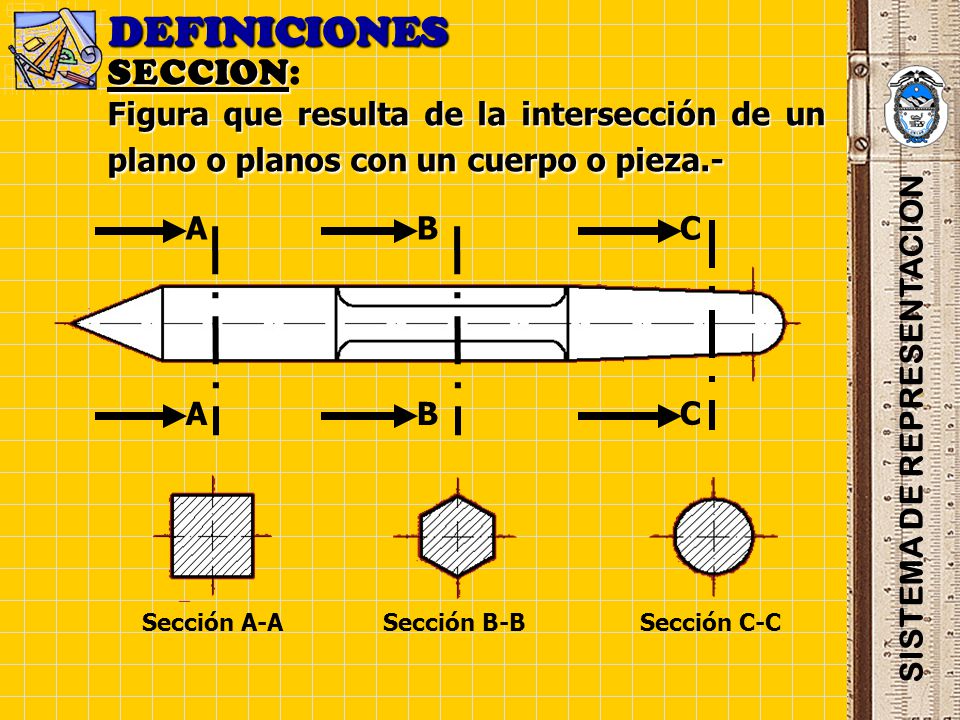

DEFINICIONES SECCION: Figura que resulta de la intersección de un plano o planos con un cuerpo o pieza.- A B C SISTEMA DE REPRESENTACION Sección A-A Sección B-B Sección C-C

6 SISTEMA DE REPRESENTACION

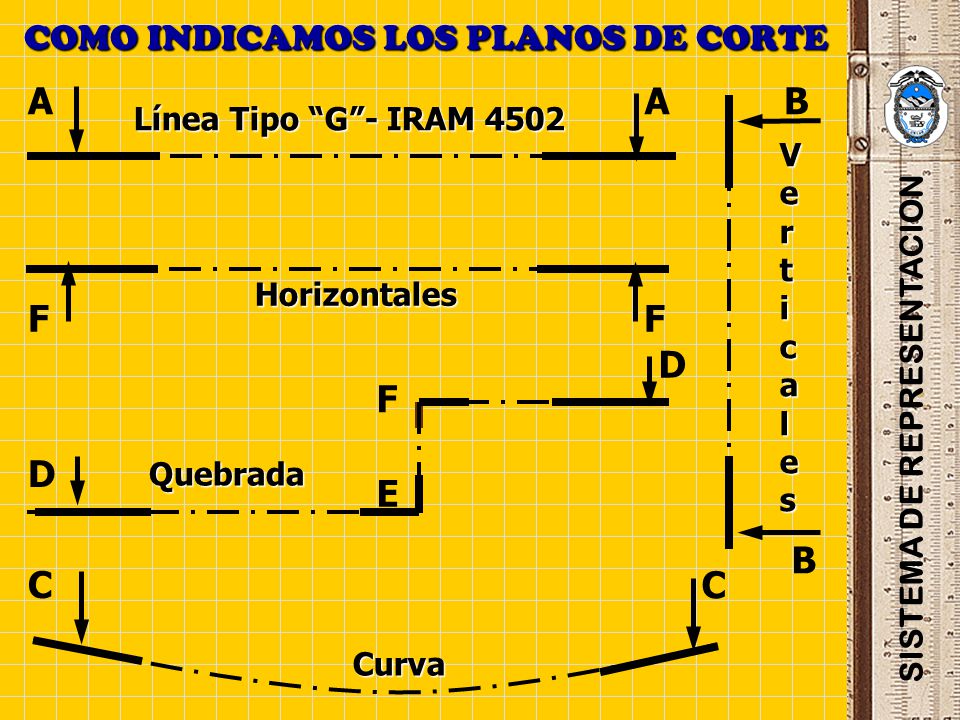

COMO INDICAMOS LOS PLANOS DE CORTE A B Línea Tipo “G”- IRAM 4502 F Horizontales Verticales D E F SISTEMA DE REPRESENTACION Quebrada C Curva

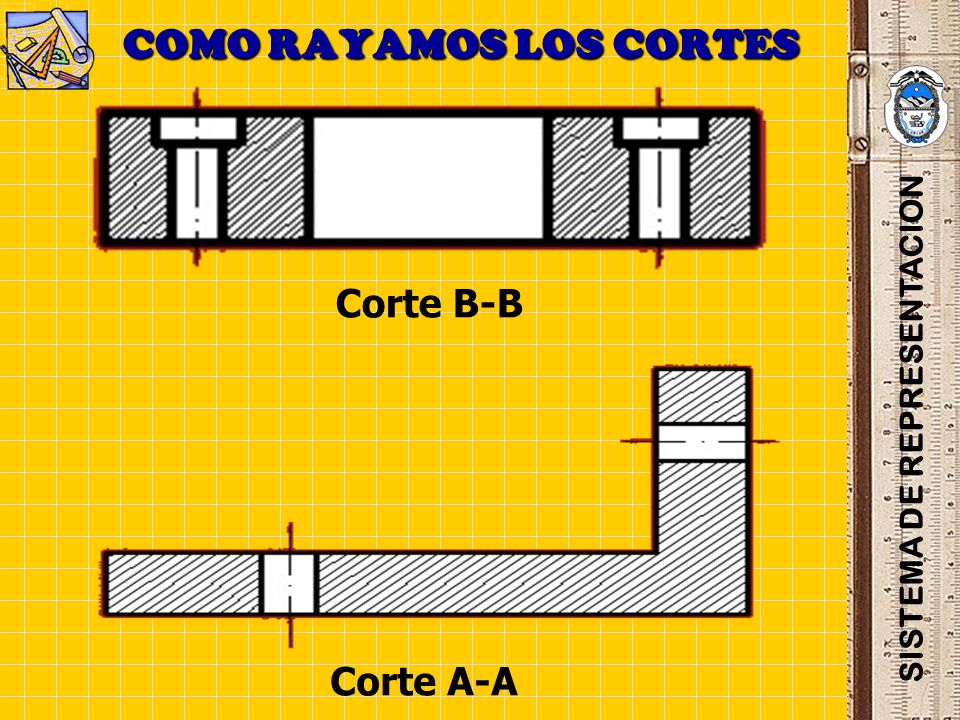

7 COMO RAYAMOS LOS CORTES SISTEMA DE REPRESENTACION
Corte B-B SISTEMA DE REPRESENTACION Corte A-A

8 SISTEMA DE REPRESENTACION

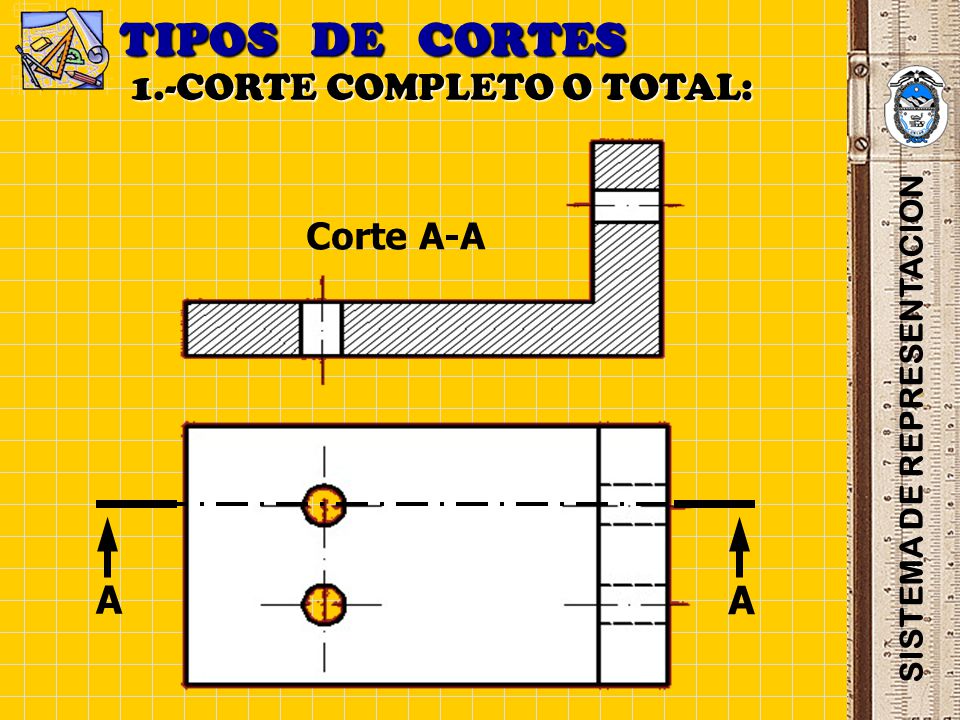

TIPOS DE CORTES 1.-CORTE COMPLETO O TOTAL: Corte A-A SISTEMA DE REPRESENTACION A

9 SISTEMA DE REPRESENTACION
TIPOS DE CORTES 2.- CORTE PARCIAL: Corte C-C SISTEMA DE REPRESENTACION C

10 SISTEMA DE REPRESENTACION

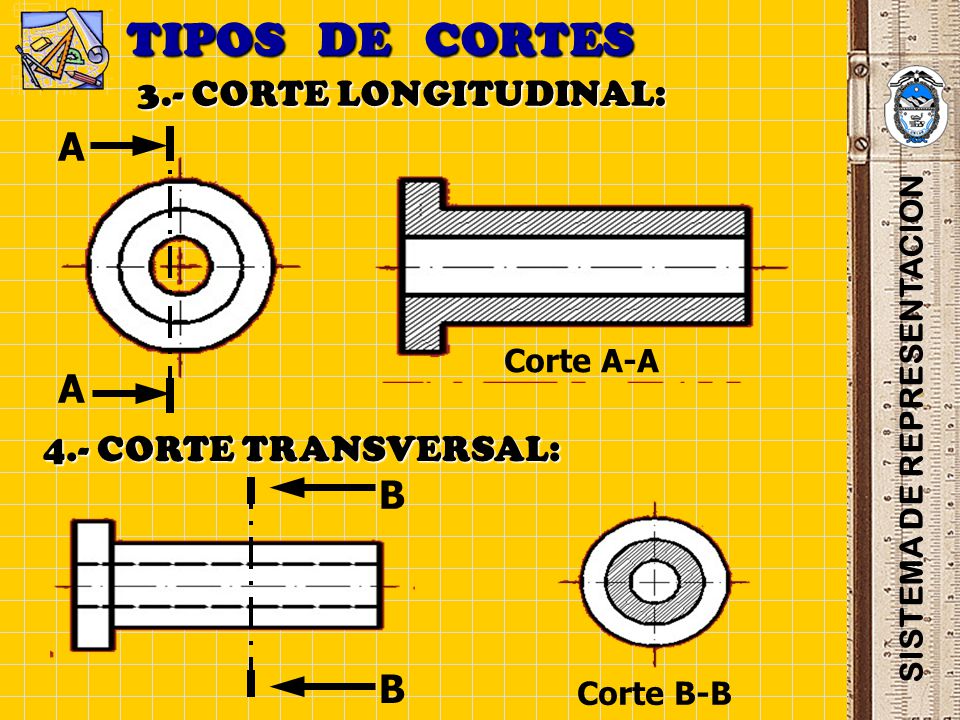

TIPOS DE CORTES 3.- CORTE LONGITUDINAL: A Corte A-A SISTEMA DE REPRESENTACION 4.- CORTE TRANSVERSAL: B Corte B-B

11 SISTEMA DE REPRESENTACION

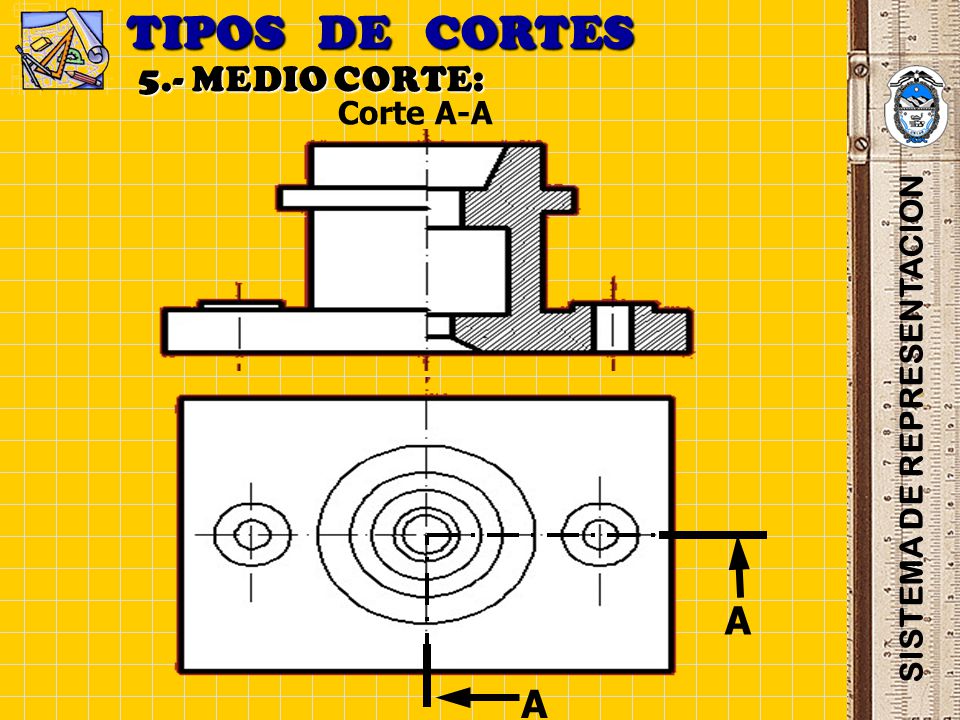

TIPOS DE CORTES 5.- MEDIO CORTE: Corte A-A SISTEMA DE REPRESENTACION A

12 SISTEMA DE REPRESENTACION

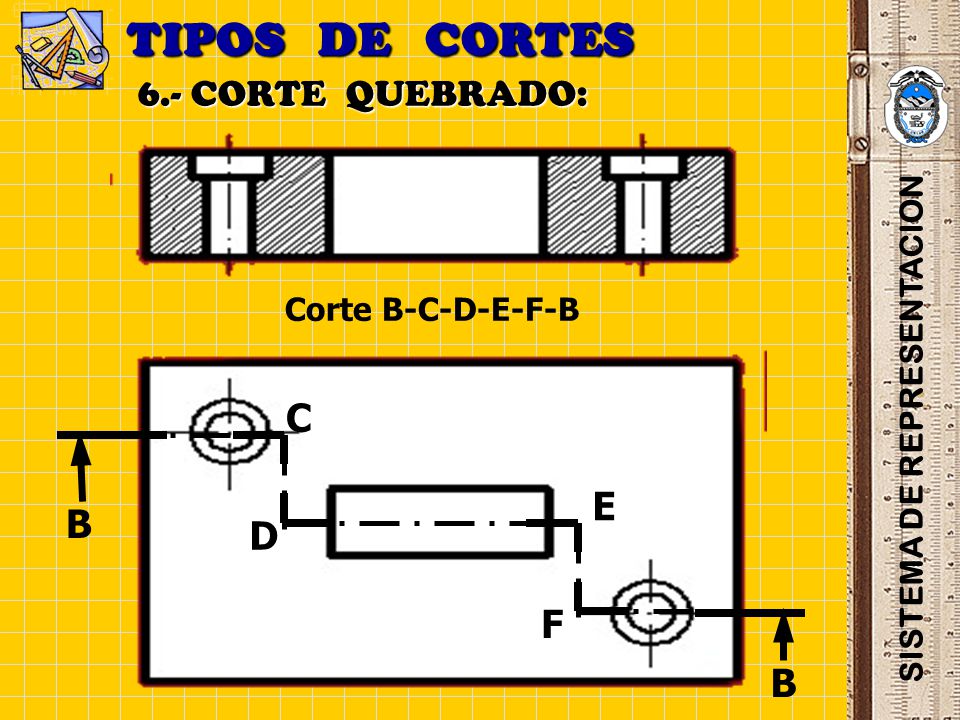

TIPOS DE CORTES 6.- CORTE QUEBRADO: Corte B-C-D-E-F-B D B C E F SISTEMA DE REPRESENTACION

13 SISTEMA DE REPRESENTACION

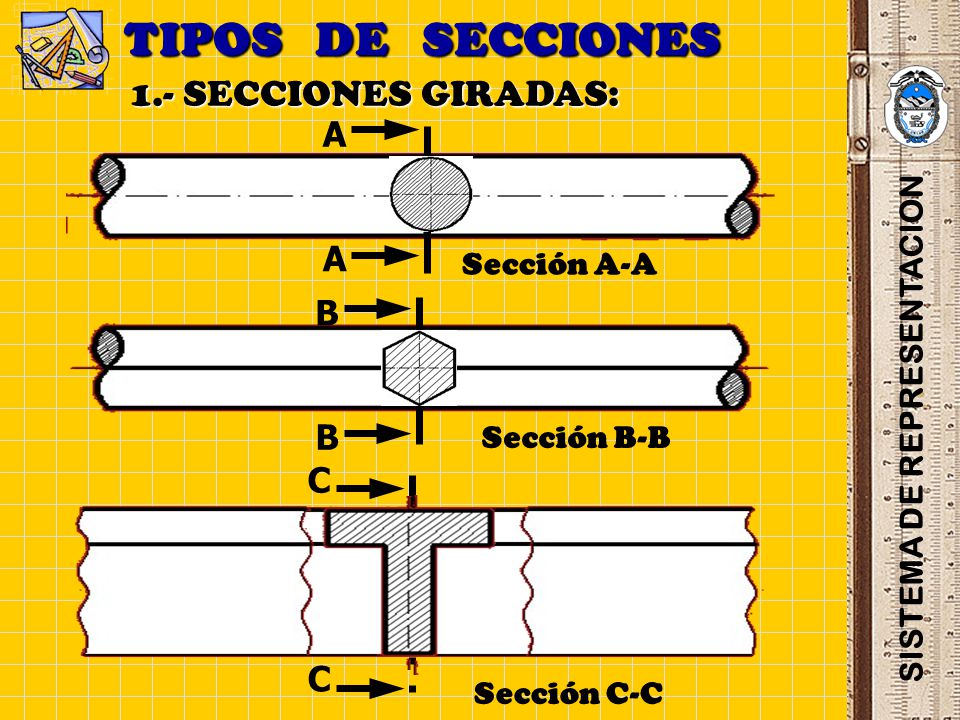

TIPOS DE SECCIONES 1.- SECCIONES GIRADAS: A Sección A-A B SISTEMA DE REPRESENTACION Sección B-B C Sección C-C

14 SISTEMA DE REPRESENTACION

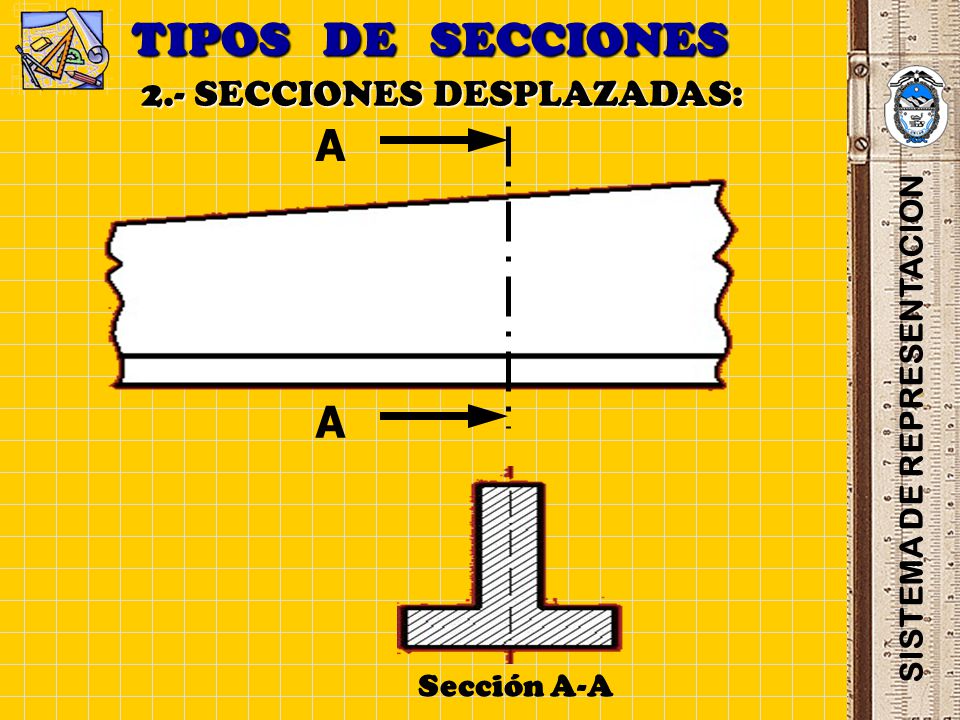

TIPOS DE SECCIONES 2.- SECCIONES DESPLAZADAS: A SISTEMA DE REPRESENTACION Sección A-A

15 SISTEMA DE REPRESENTACION

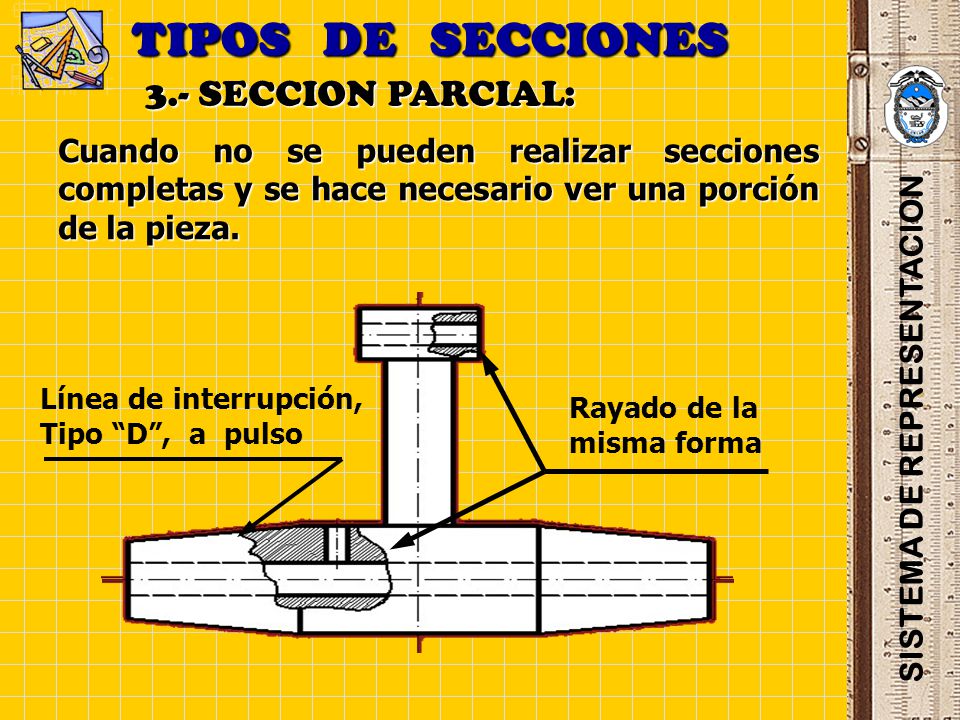

TIPOS DE SECCIONES 3.- SECCION PARCIAL: Cuando no se pueden realizar secciones completas y se hace necesario ver una porción de la pieza. Línea de interrupción, Tipo “D”, a pulso Rayado de la misma forma SISTEMA DE REPRESENTACION

16 SISTEMA DE REPRESENTACION
FIN DE LA CLASE SISTEMA DE REPRESENTACION
