SISTEMAS DE GESTIÓN ENERGÉTICA

Presentación del tema: "SISTEMAS DE GESTIÓN ENERGÉTICA"— Transcripción de la presentación:

1 SISTEMAS DE GESTIÓN ENERGÉTICA
CONTROL Y MONITORIZACIÓN DE PARÁMETROS ENERGÉTICOS

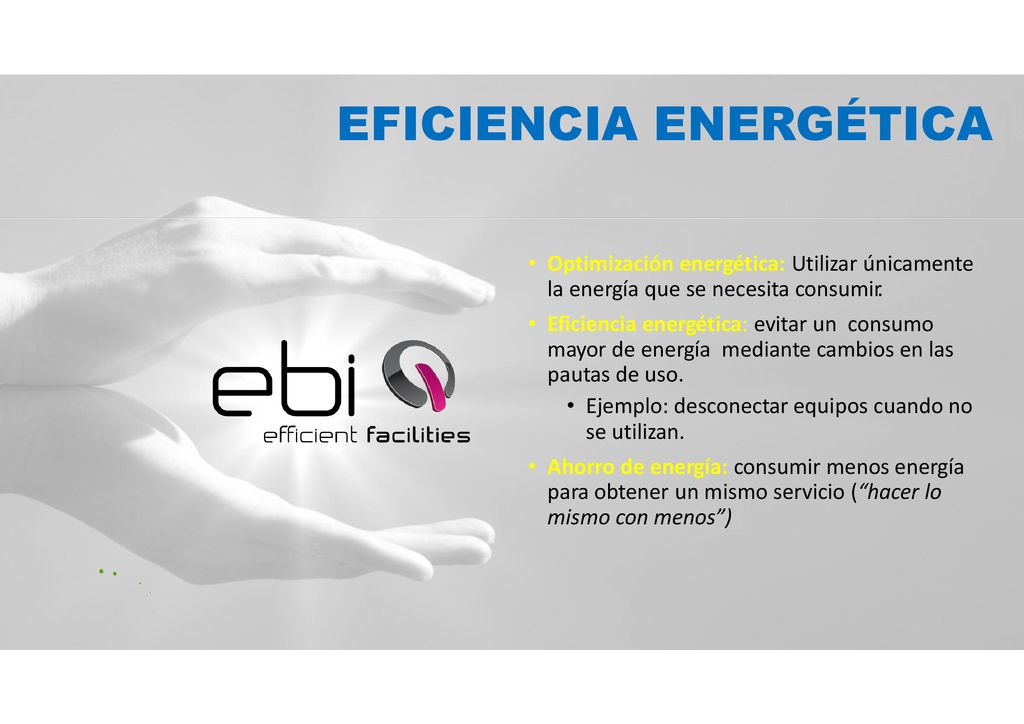

2 EFICIENCIA ENERGÉTICA
Optimización energética: Utilizar únicamente la energía que se necesita consumir. Eficiencia energética: evitar un consumo mayor de energía mediante cambios en las pautas de uso. Ejemplo: desconectar equipos cuando no se utilizan. Ahorro de energía: consumir menos energía para obtener un mismo servicio (“hacer lo mismo con menos”)

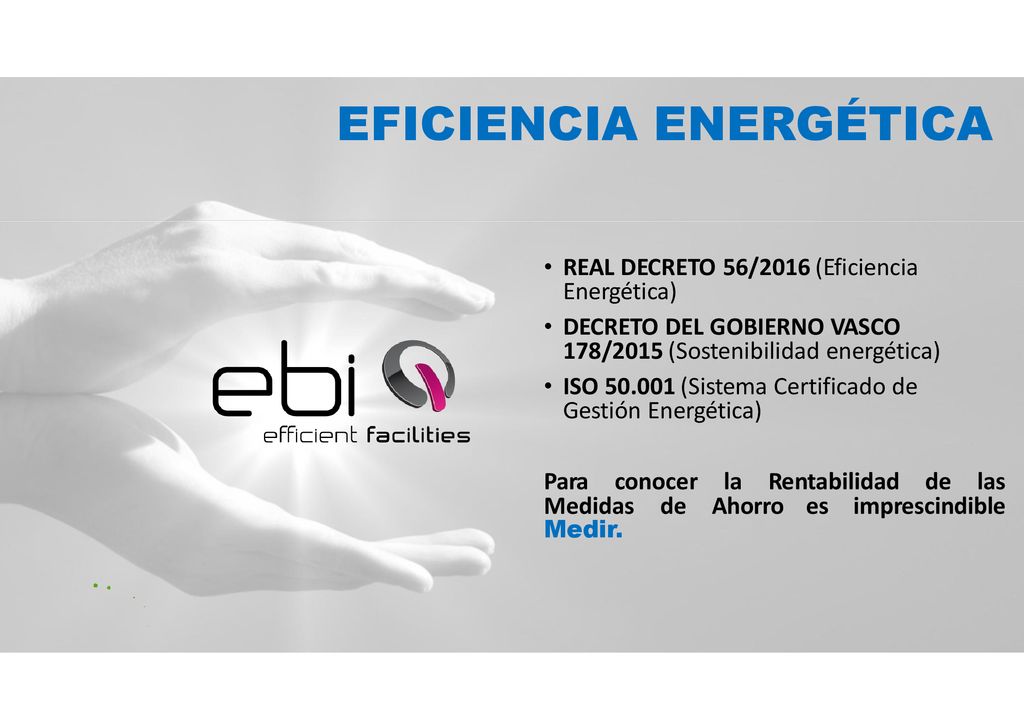

3 EFICIENCIA ENERGÉTICA
REAL DECRETO 56/2016 (Eficiencia Energética) DECRETO DEL GOBIERNO VASCO 178/2015 (Sostenibilidad energética) ISO (Sistema Certificado de Gestión Energética) Para conocer la Rentabilidad de las Medidas de Ahorro es imprescindible Medir.

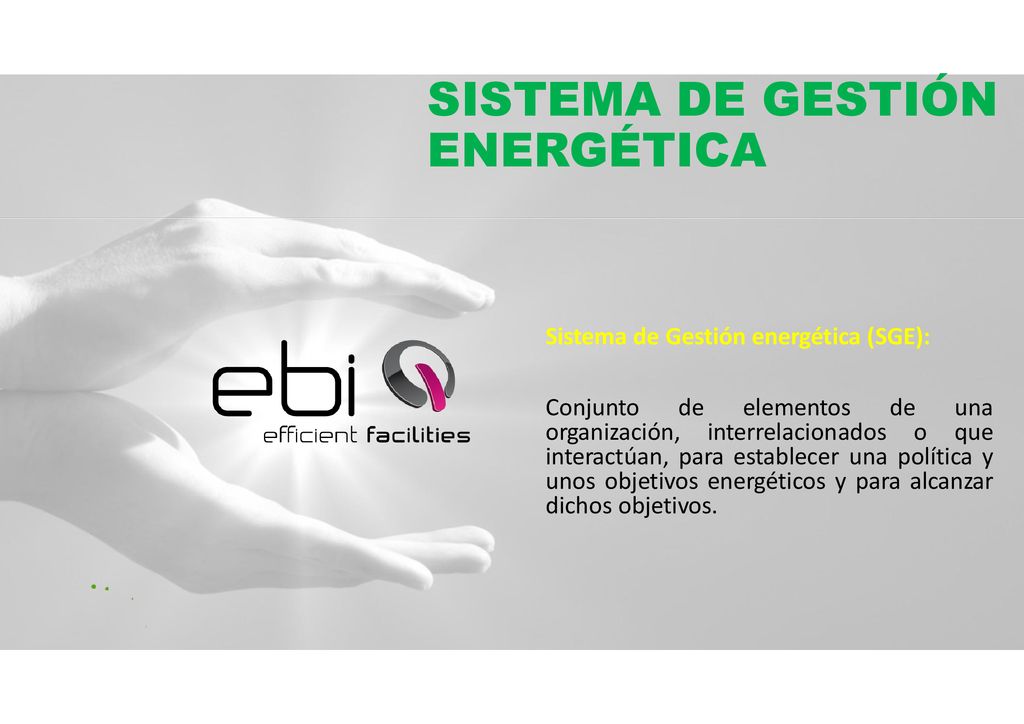

4 SISTEMA DE GESTIÓN ENERGÉTICA
Sistema de Gestión energética (SGE): Conjunto de elementos de una organización, interrelacionados o que interactúan, para establecer una política y unos objetivos energéticos y para alcanzar dichos objetivos.

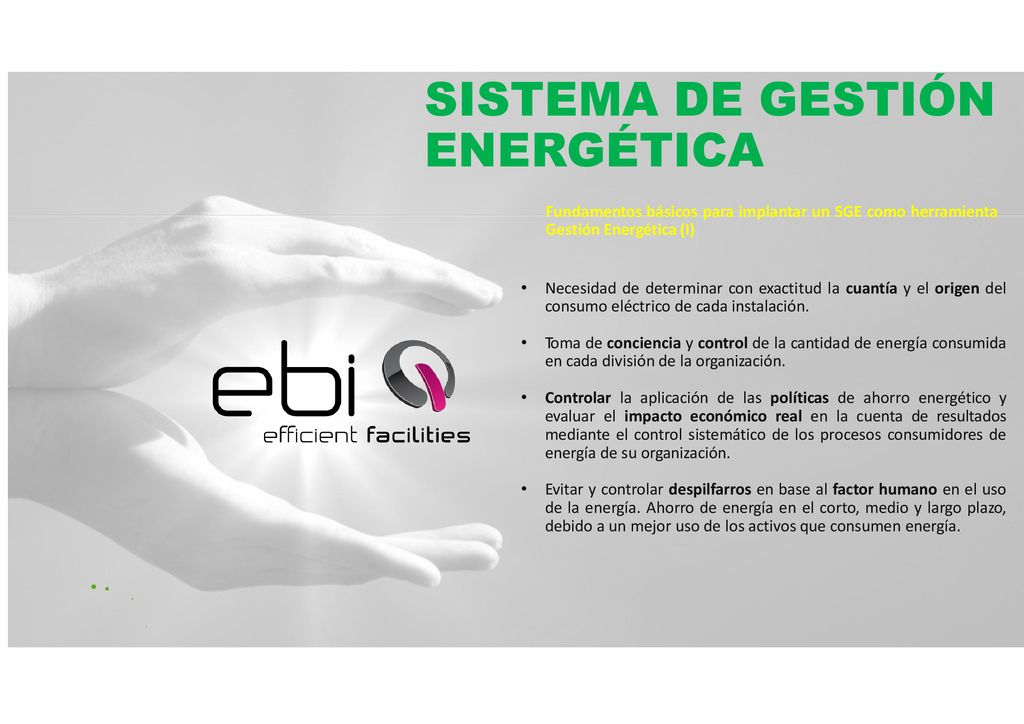

5 SISTEMA DE GESTIÓN ENERGÉTICA
Fundamentos básicos para implantar un SGE como herramienta Gestión Energética (I) Necesidad de determinar con exactitud la cuantía y el origen del consumo eléctrico de cada instalación. Toma de conciencia y control de la cantidad de energía consumida en cada división de la organización. Controlar la aplicación de las políticas de ahorro energético y evaluar el impacto económico real en la cuenta de resultados mediante el control sistemático de los procesos consumidores de energía de su organización. Evitar y controlar despilfarros en base al factor humano en el uso de la energía. Ahorro de energía en el corto, medio y largo plazo, debido a un mejor uso de los activos que consumen energía.

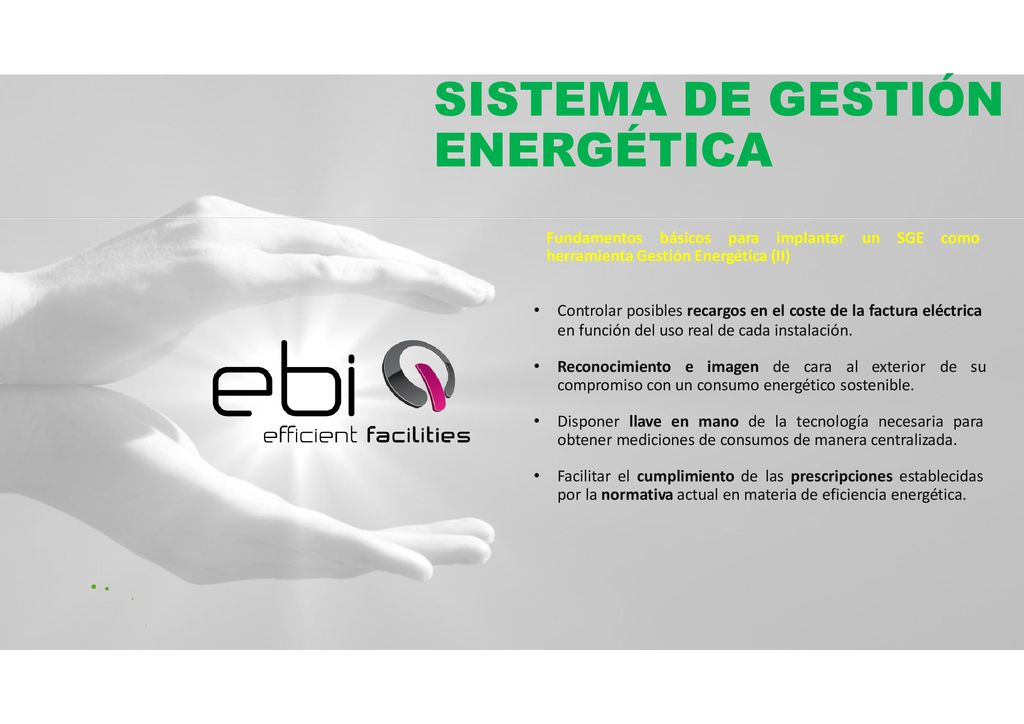

6 SISTEMA DE GESTIÓN ENERGÉTICA
Fundamentos básicos para implantar herramienta Gestión Energética (II) un SGE como Controlar posibles recargos en el coste de la factura eléctrica en función del uso real de cada instalación. Reconocimiento e imagen de cara al exterior de su compromiso con un consumo energético sostenible. Disponer llave en mano de la tecnología necesaria para obtener mediciones de consumos de manera centralizada. Facilitar el cumplimiento de las prescripciones establecidas por la normativa actual en materia de eficiencia energética.

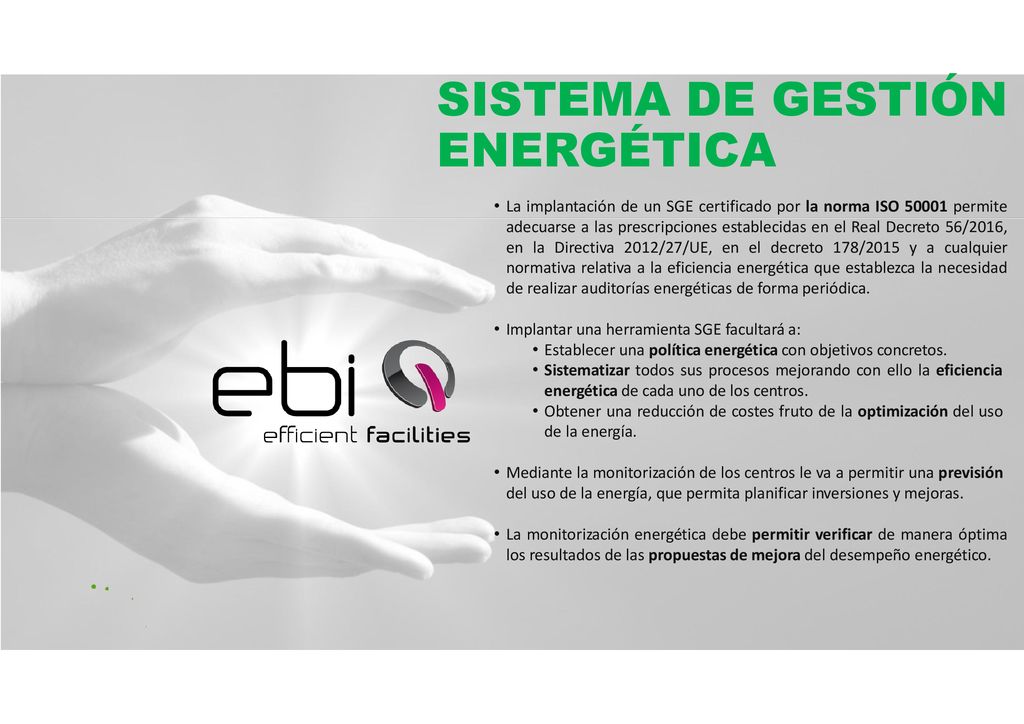

7 SISTEMA DE GESTIÓN ENERGÉTICA
La implantación de un SGE certificado por la norma ISO permite adecuarse a las prescripciones establecidas en el Real Decreto 56/2016, en la Directiva 2012/27/UE, en el decreto 178/2015 y a cualquier normativa relativa a la eficiencia energética que establezca la necesidad de realizar auditorías energéticas de forma periódica. Implantar una herramienta SGE facultará a: Establecer una política energética con objetivos concretos. Sistematizar todos sus procesos mejorando con ello la eficiencia energética de cada uno de los centros. Obtener una reducción de costes fruto de la optimización del uso de la energía. Mediante la monitorización de los centros le va a permitir una previsión del uso de la energía, que permita planificar inversiones y mejoras. La monitorización energética debe permitir verificar de manera óptima los resultados de las propuestas de mejora del desempeño energético.

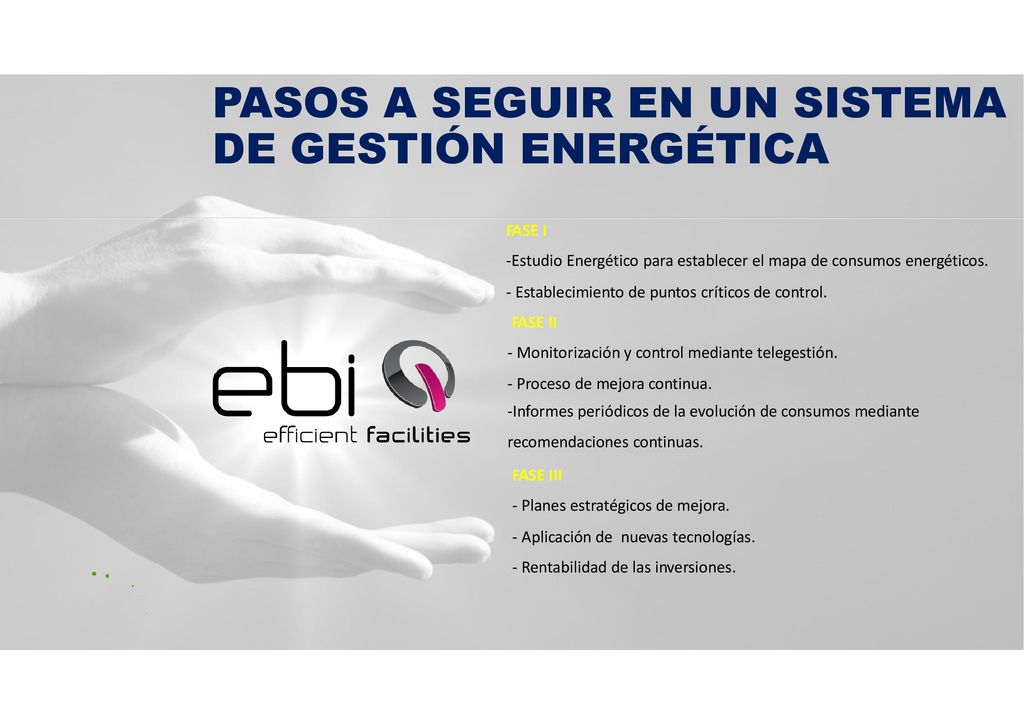

8 PASOS A SEGUIR EN UN SISTEMA DE GESTIÓN ENERGÉTICA
FASE I Estudio Energético para establecer el mapa de consumos energéticos. Establecimiento de puntos críticos de control. FASE II Monitorización y control mediante telegestión. Proceso de mejora continua. Informes periódicos de la evolución de consumos mediante recomendaciones continuas. FASE III Planes estratégicos de mejora. Aplicación de nuevas tecnologías. Rentabilidad de las inversiones.

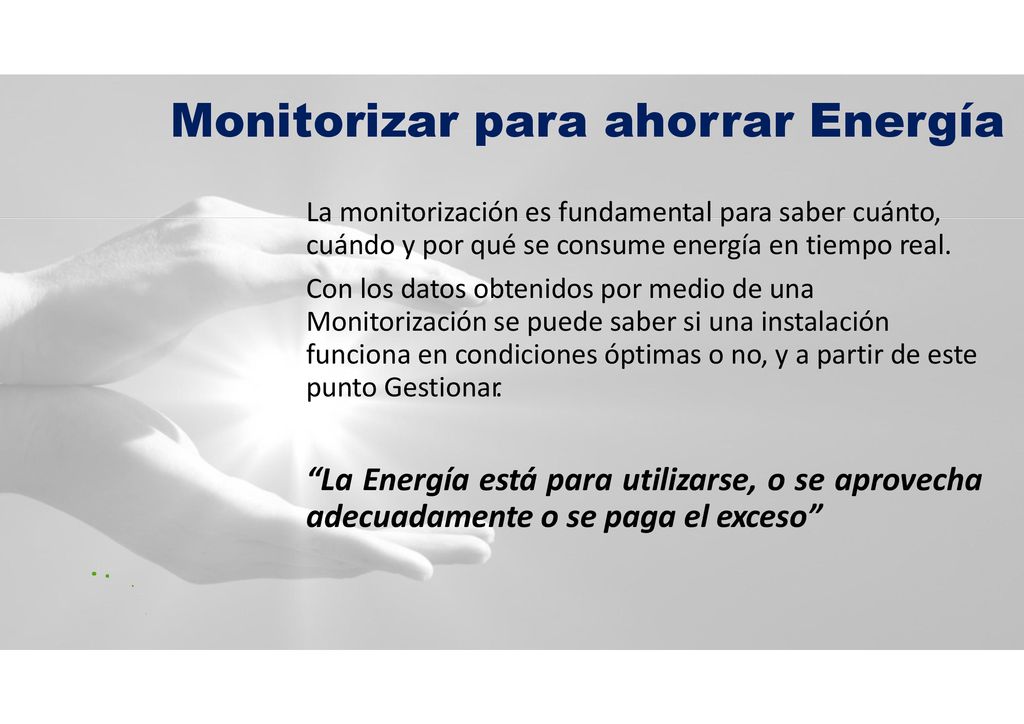

9 Monitorizar para ahorrar Energía
La monitorización es fundamental para saber cuánto, cuándo y por qué se consume energía en tiempo real. Con los datos obtenidos por medio de una Monitorización se puede saber si una instalación funciona en condiciones óptimas o no, y a partir de este punto Gestionar. “La Energía está para utilizarse, o se aprovecha adecuadamente o se paga el exceso”

10 MONITORIZACIÓN (SGE) OBJETIVOS Reducción de Costes.
Control de costes por Unidad de Producción. Mejorar la eficiencia energética de los procesos de forma sistemática. Implantación de mejoras provenientes del Sistema de Gestión Energética. Asegurar la conformidad de las inversiones en de acuerdo a la política energética de la empresa. Preparación de la empresa para la certificación en la norma ISO (Gestión Energética). Disminución emisiones de CO2.

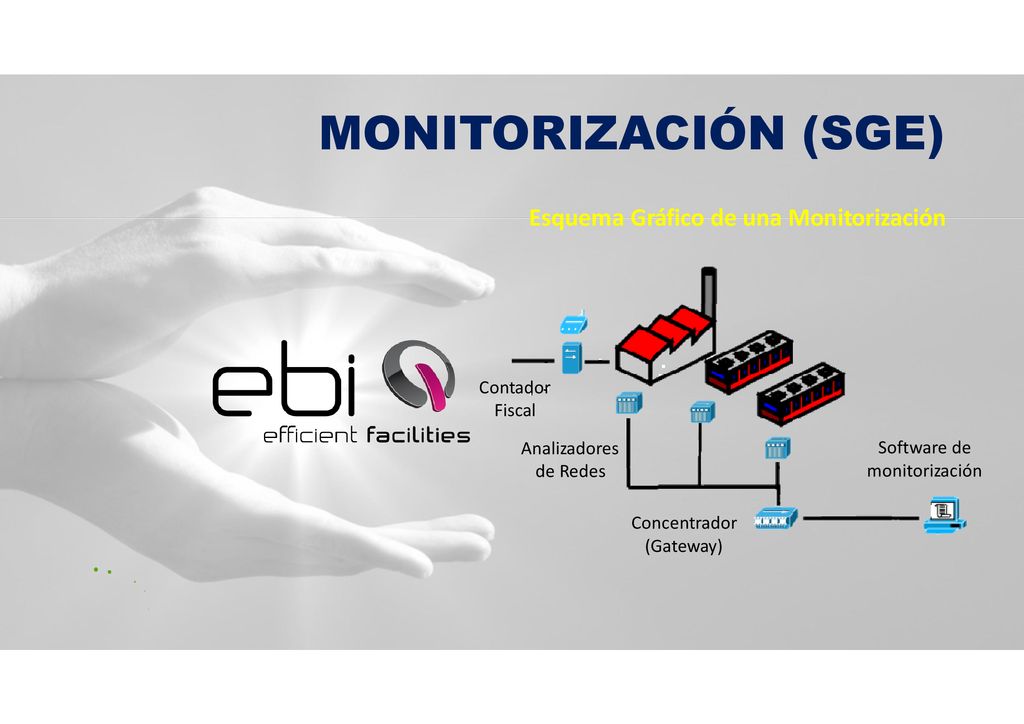

11 MONITORIZACIÓN (SGE) Esquema Gráfico de una Monitorización
Contador Fiscal Analizadores de Redes Software de monitorización Concentrador (Gateway)

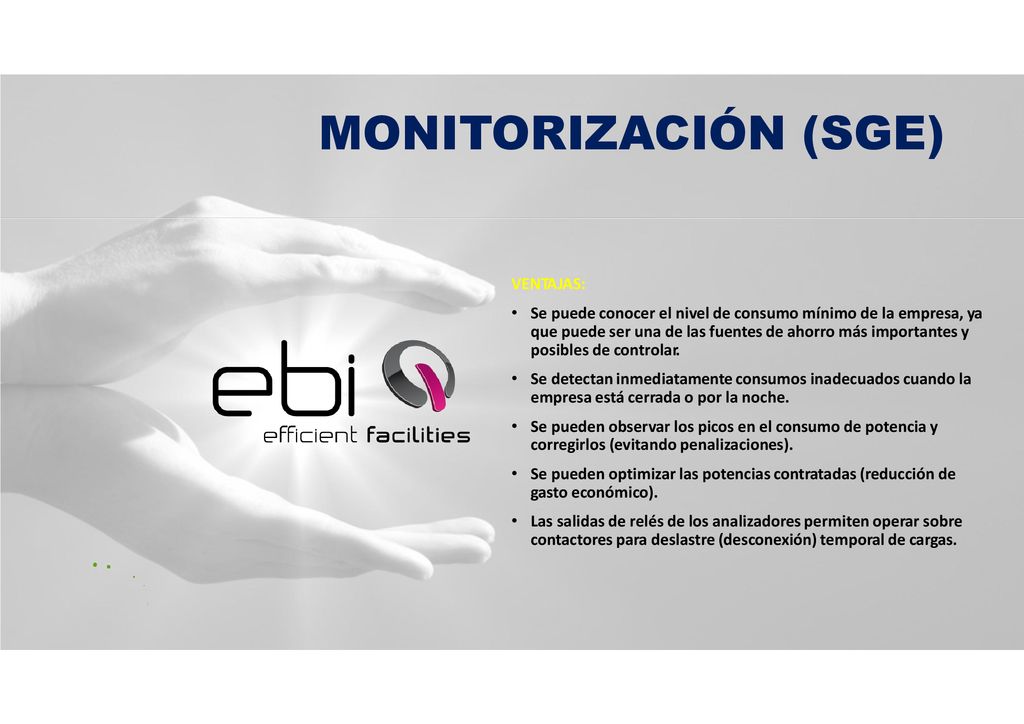

12 MONITORIZACIÓN (SGE) VENTAJAS:
Se puede conocer el nivel de consumo mínimo de la empresa, ya que puede ser una de las fuentes de ahorro más importantes y posibles de controlar. Se detectan inmediatamente consumos inadecuados cuando la empresa está cerrada o por la noche. Se pueden observar los picos en el consumo de potencia y corregirlos (evitando penalizaciones). Se pueden optimizar las potencias contratadas (reducción de gasto económico). Las salidas de relés de los analizadores permiten operar sobre contactores para deslastre (desconexión) temporal de cargas.

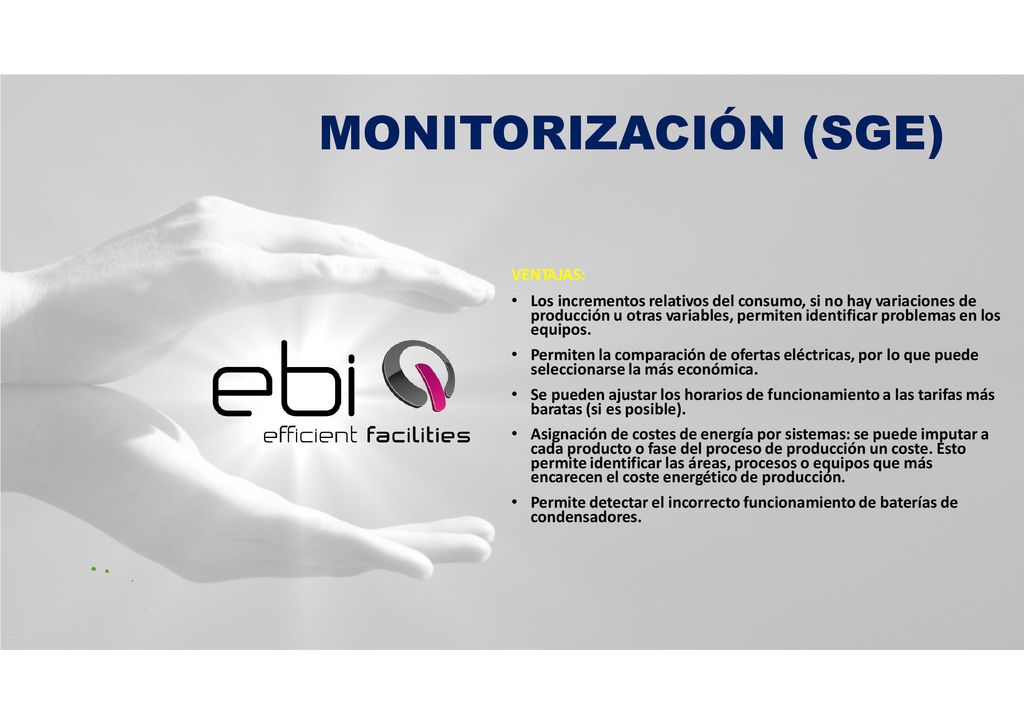

13 MONITORIZACIÓN (SGE) VENTAJAS:
Los incrementos relativos del consumo, si no hay variaciones de producción u otras variables, permiten identificar problemas en los equipos. Permiten la comparación de ofertas eléctricas, por lo que puede seleccionarse la más económica. Se pueden ajustar los horarios de funcionamiento a las tarifas más baratas (si es posible). Asignación de costes de energía por sistemas: se puede imputar a cada producto o fase del proceso de producción un coste. Esto permite identificar las áreas, procesos o equipos que más encarecen el coste energético de producción. Permite detectar el incorrecto funcionamiento de baterías de condensadores.

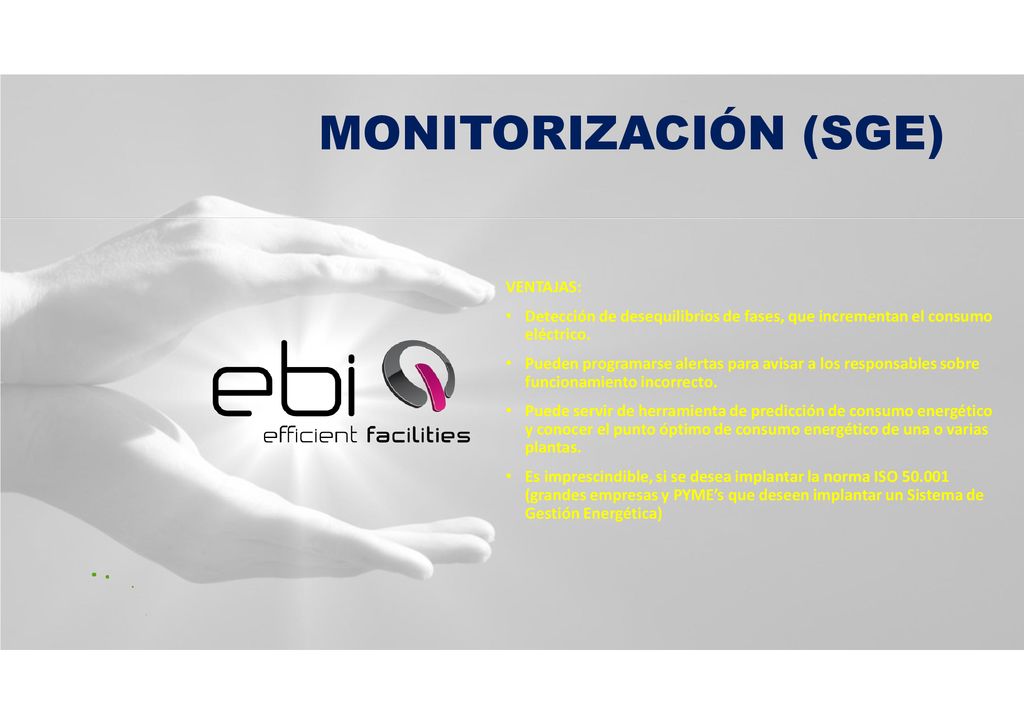

14 MONITORIZACIÓN (SGE) VENTAJAS:
Detección de desequilibrios de fases, que incrementan el consumo eléctrico. Pueden programarse alertas para avisar a los responsables sobre funcionamiento incorrecto. Puede servir de herramienta de predicción de consumo energético y conocer el punto óptimo de consumo energético de una o varias plantas. Es imprescindible, si se desea implantar la norma ISO (grandes empresas y PYME’s que deseen implantar un Sistema de Gestión Energética)

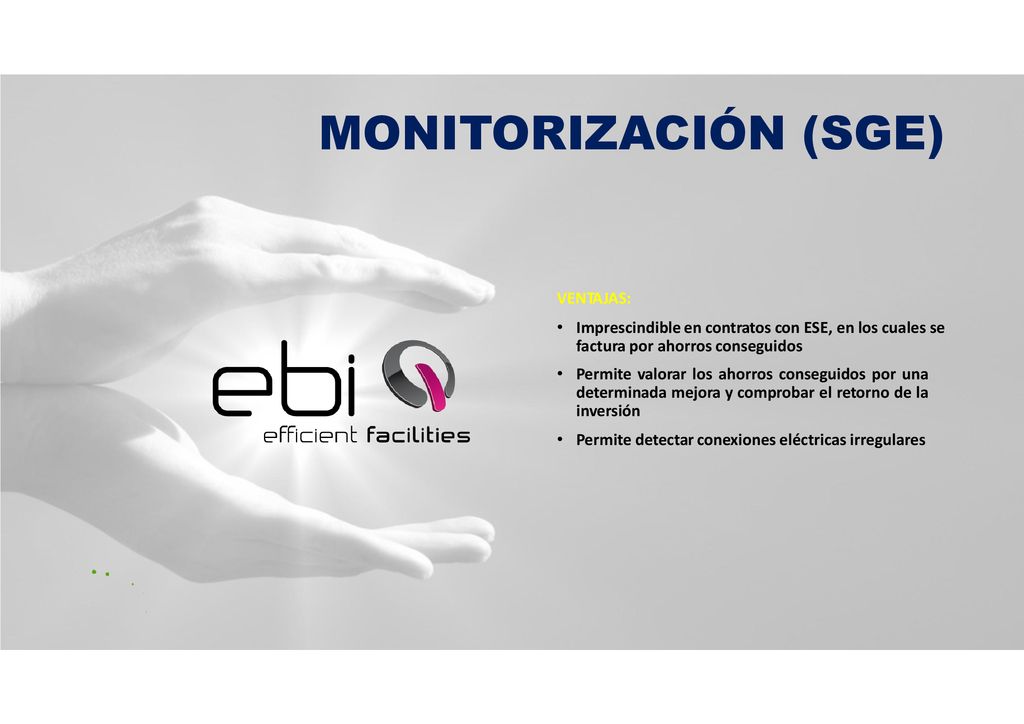

15 MONITORIZACIÓN (SGE) VENTAJAS:
Imprescindible en contratos con ESE, en los cuales se factura por ahorros conseguidos Permite valorar los ahorros conseguidos por una determinada mejora y comprobar el retorno de la inversión Permite detectar conexiones eléctricas irregulares

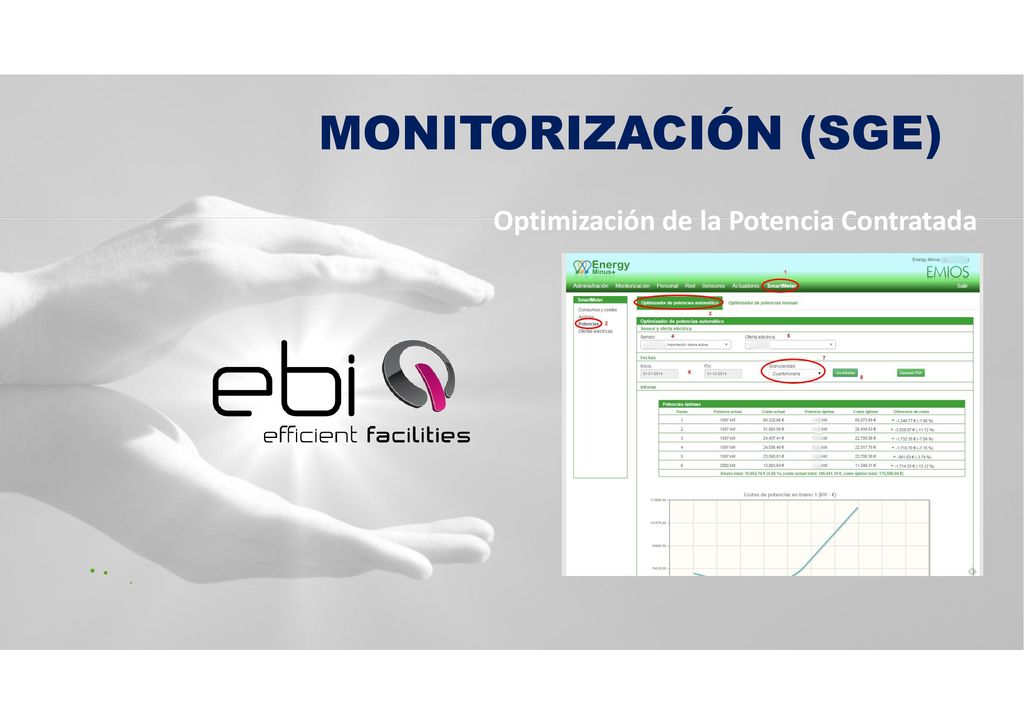

16 MONITORIZACIÓN (SGE) Optimización de la Potencia Contratada

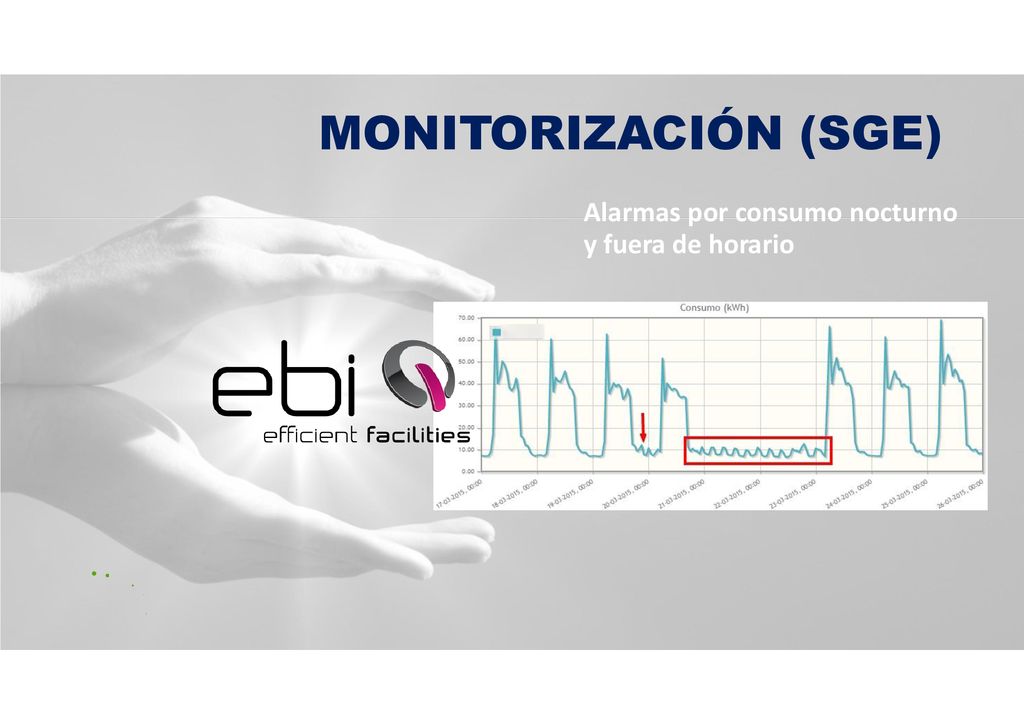

17 MONITORIZACIÓN (SGE) Alarmas por consumo nocturno y fuera de horario

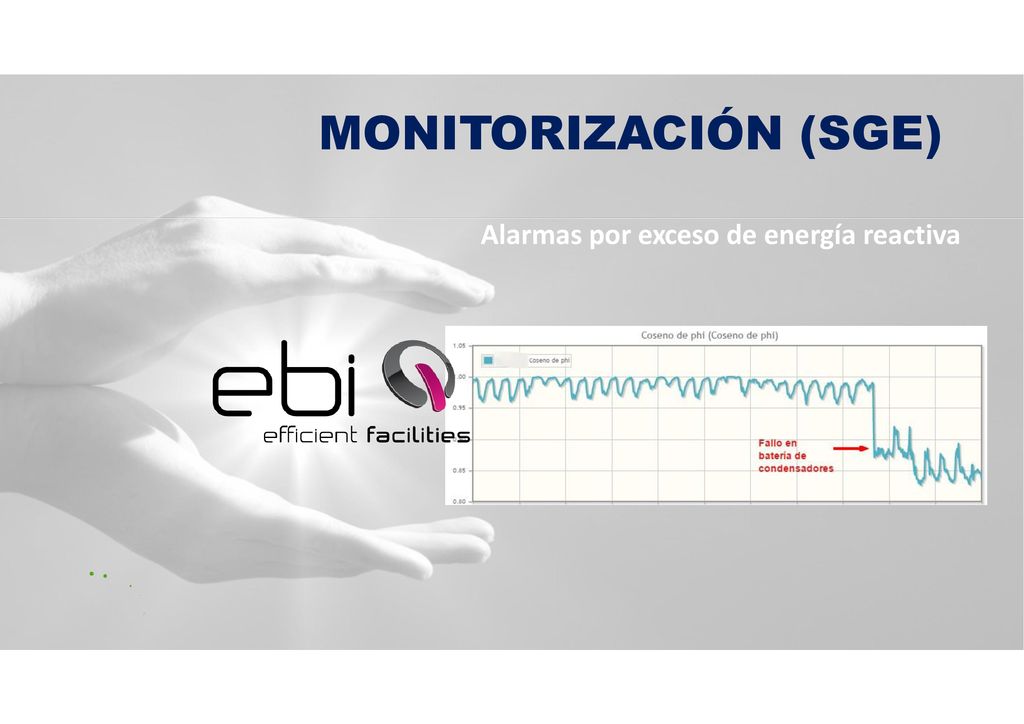

18 MONITORIZACIÓN (SGE) Alarmas por exceso de energía reactiva

19

20 Gracias por su atención.
