1 In vivo absolute quantification of a muscular metabolite using proton magnetic resonance and a flexible coil Ricaurte G 1, Vega G 2, Estrada M 3, Calderon JC 2, Gallo J 4, Narvaez-Sanchez R 2 1 Group of Biophysics, University of Antioquia; 2 Group of Physiology PHYSIS, Faculty of Medicine University of Antioquia; 3 Pablo Tobón Uribe Hospital; 4 Group of sports medicine GRINMADE, University of Antioquia. Medellín, Colombia. (1)(2)(3) (4) (5)

2

3

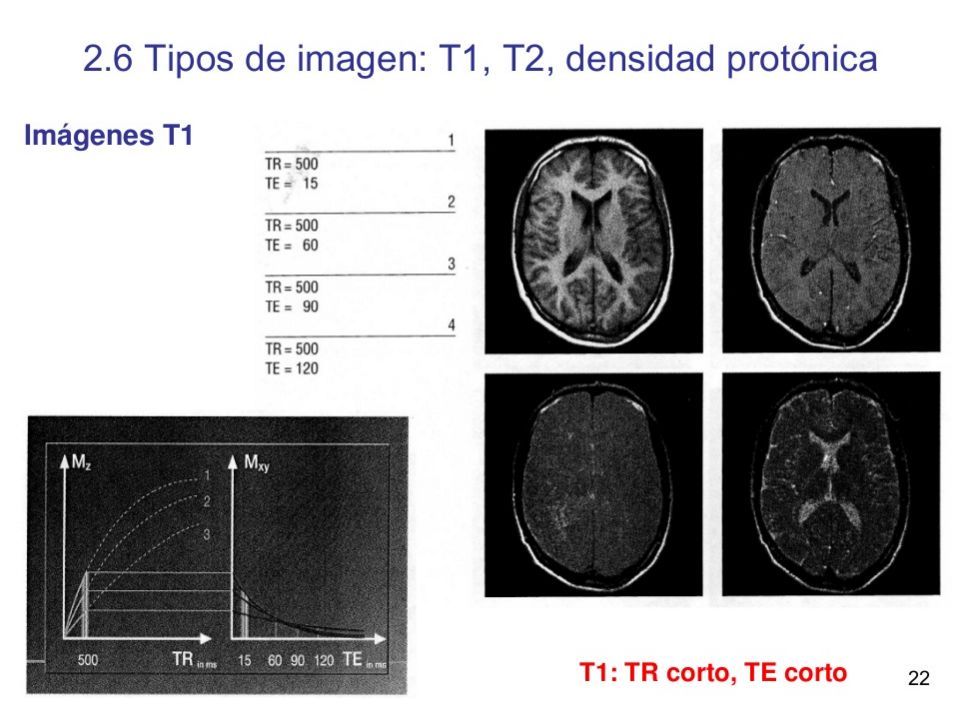

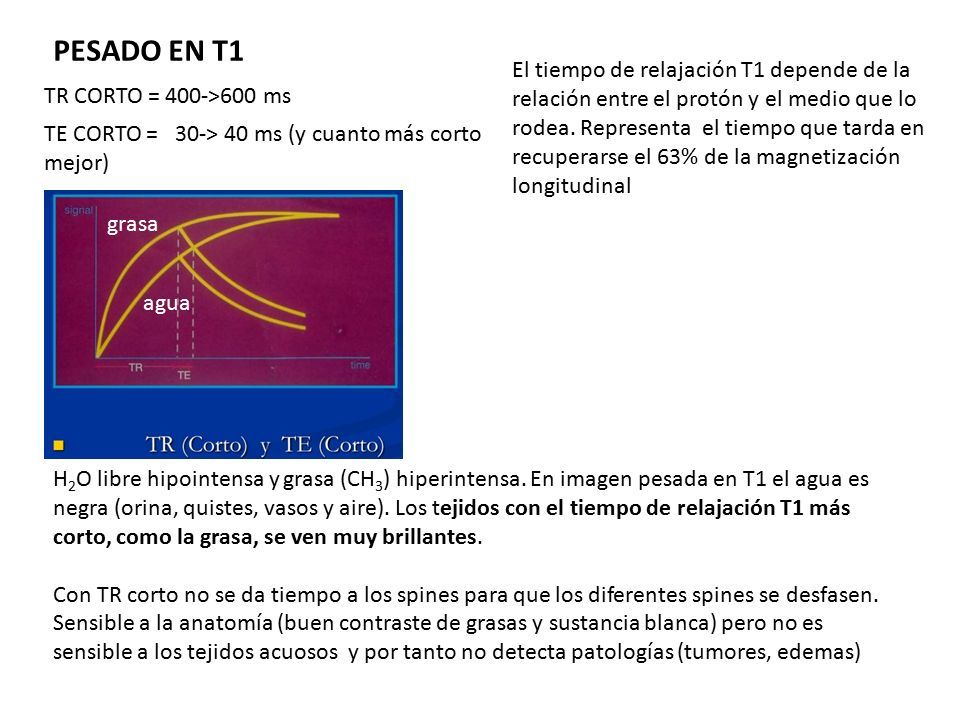

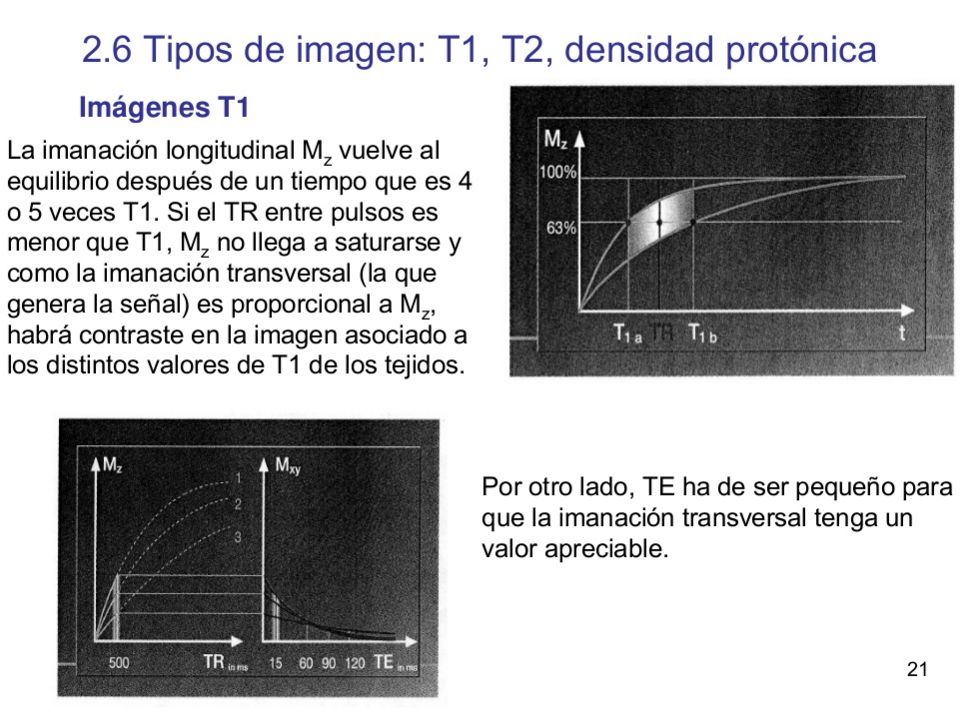

4 H 2 O libre hipointensa y grasa (CH 3 ) hiperintensa. En imagen pesada en T1 el agua es negra (orina, quistes, vasos y aire). Los tejidos con el tiempo de relajación T1 más corto, como la grasa, se ven muy brillantes. Con TR corto no se da tiempo a los spines para que los diferentes spines se desfasen. Sensible a la anatomía (buen contraste de grasas y sustancia blanca) pero no es sensible a los tejidos acuosos y por tanto no detecta patologías (tumores, edemas) El tiempo de relajación T1 depende de la relación entre el protón y el medio que lo rodea. Representa el tiempo que tarda en recuperarse el 63% de la magnetización longitudinal TR CORTO = 400->600 ms TE CORTO = 30-> 40 ms (y cuanto más corto mejor) PESADO EN T1 grasa agua

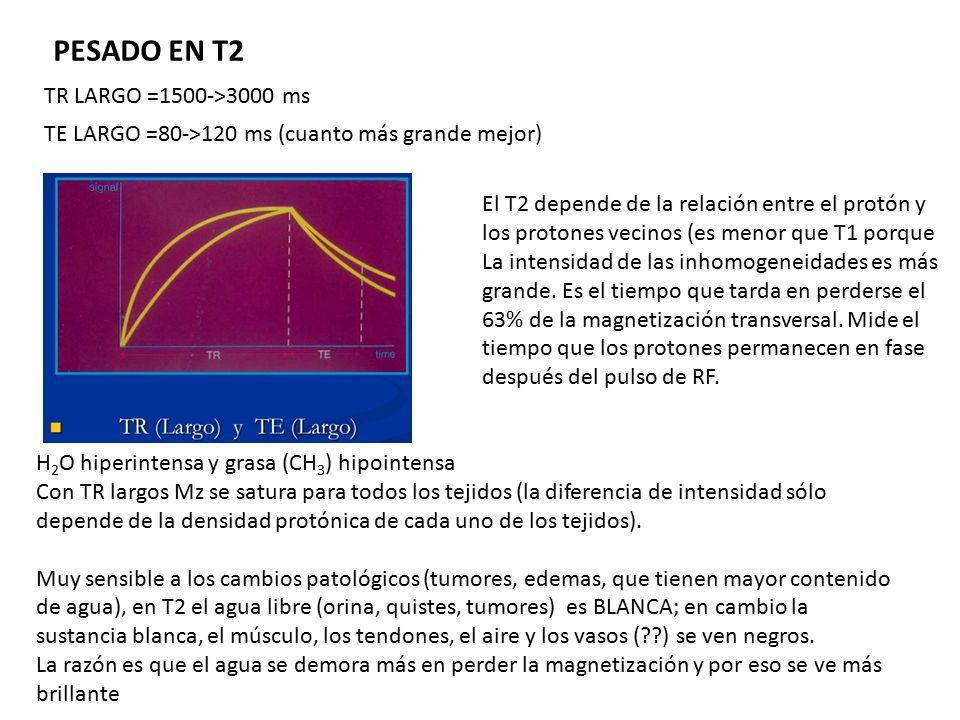

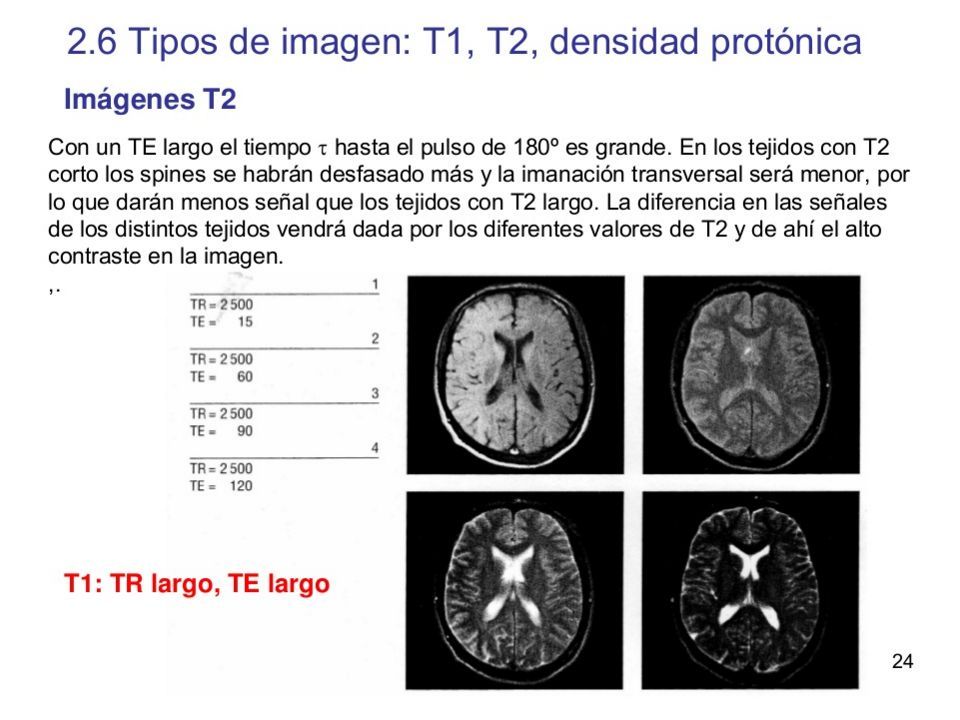

5 H 2 O hiperintensa y grasa (CH 3 ) hipointensa Con TR largos Mz se satura para todos los tejidos (la diferencia de intensidad sólo depende de la densidad protónica de cada uno de los tejidos). Muy sensible a los cambios patológicos (tumores, edemas, que tienen mayor contenido de agua), en T2 el agua libre (orina, quistes, tumores) es BLANCA; en cambio la sustancia blanca, el músculo, los tendones, el aire y los vasos (??) se ven negros. La razón es que el agua se demora más en perder la magnetización y por eso se ve más brillante El T2 depende de la relación entre el protón y los protones vecinos (es menor que T1 porque La intensidad de las inhomogeneidades es más grande. Es el tiempo que tarda en perderse el 63% de la magnetización transversal. Mide el tiempo que los protones permanecen en fase después del pulso de RF. TR LARGO =1500->3000 ms TE LARGO =80->120 ms (cuanto más grande mejor) PESADO EN T2

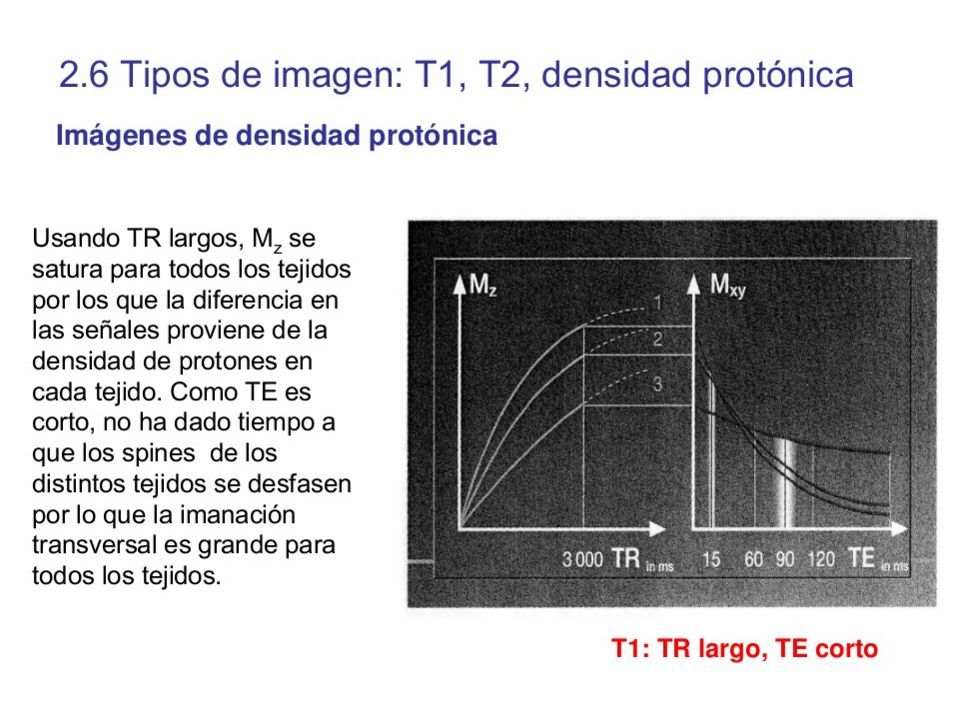

6 PESADO EN DP (Densidad protónica) TR LARGO = 1500->2000 ms TE CORTO = 10->25 ms (cuanto más cortas mejor) La imagen está detertminada por la densidad protónica del los tejidos. Se trata de una imagen intermedia que sirve para evaluar la calidad de los protones.

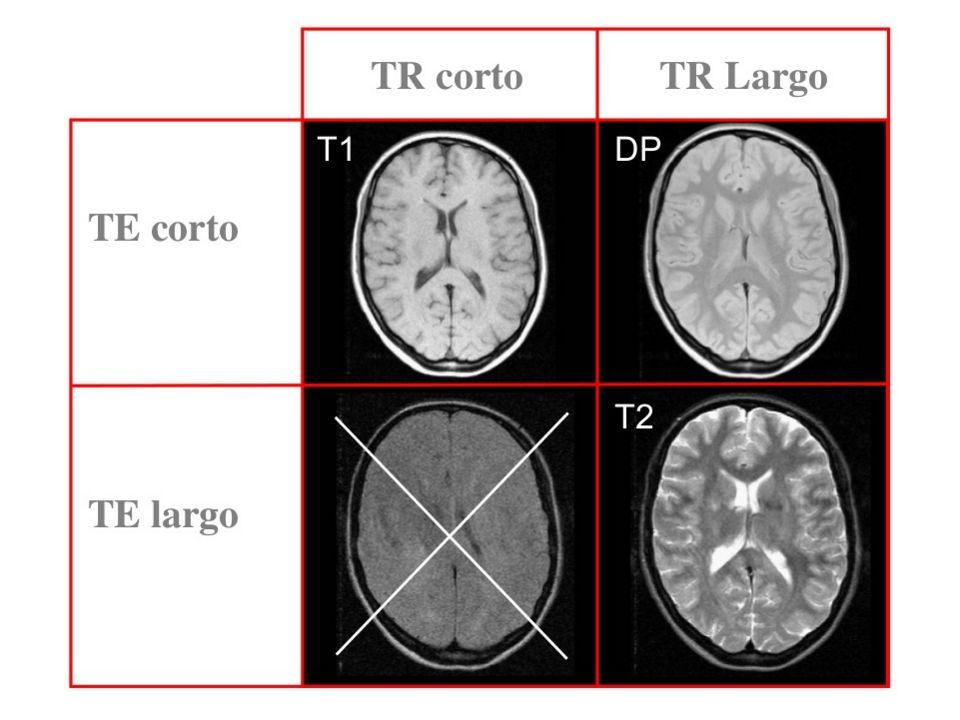

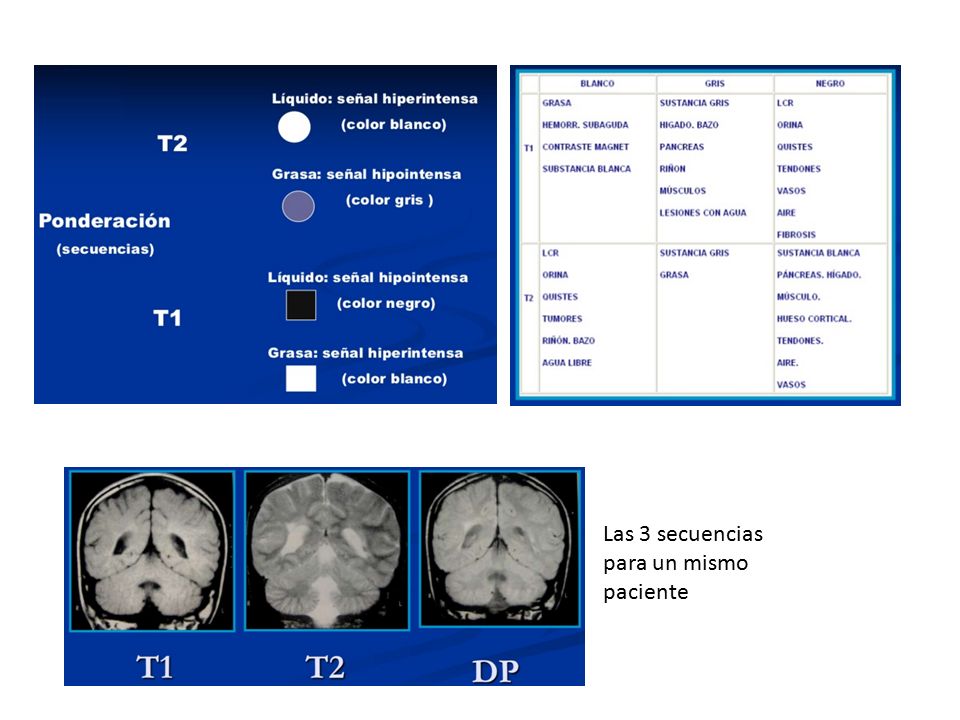

7 Las 3 secuencias para un mismo paciente

8

9

10

11

12

13

14

15

16

17

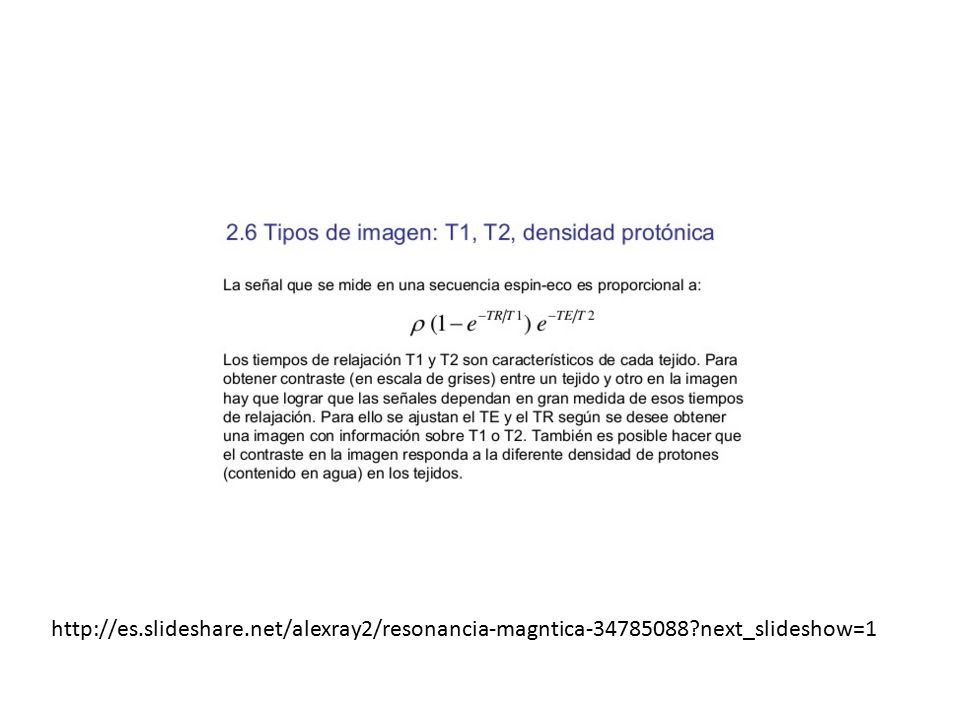

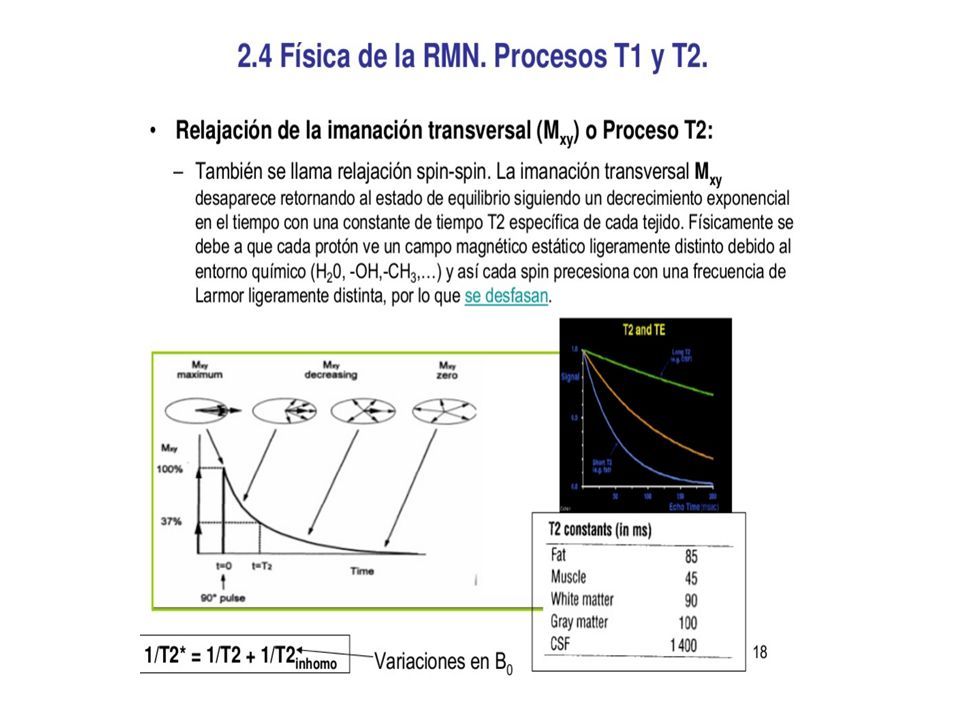

18 http://es.slideshare.net/alexray2/resonancia-magntica-34785088?next_slideshow=1

19

20

21

22

23

24

25 Desplazamiento químico y apantallamiento
