RADIOGRAFIA DEL SO Pau Samarra Ardiaca IES Guindàvols 2n Batxillerat

Presentación del tema: "RADIOGRAFIA DEL SO Pau Samarra Ardiaca IES Guindàvols 2n Batxillerat"— Transcripción de la presentación:

1 RADIOGRAFIA DEL SO Pau Samarra Ardiaca IES Guindàvols 2n Batxillerat
10/2/2003

2 PLANTEJAMENTS DELS PROBLEMES

3 PLANTEJAMENTS DELS PROBLEMES
1- Podem determinar la qualitat d’un violí analitzant-ne el seu so experimentalment?

4 PLANTEJAMENTS DELS PROBLEMES
2- Podem construir una escala musical amb dos instruments fets amb tubs sonors oberts i tancats? I si podem fer l’escala, quina diferència hi ha entre fer-la amb tubs oberts o tancats?

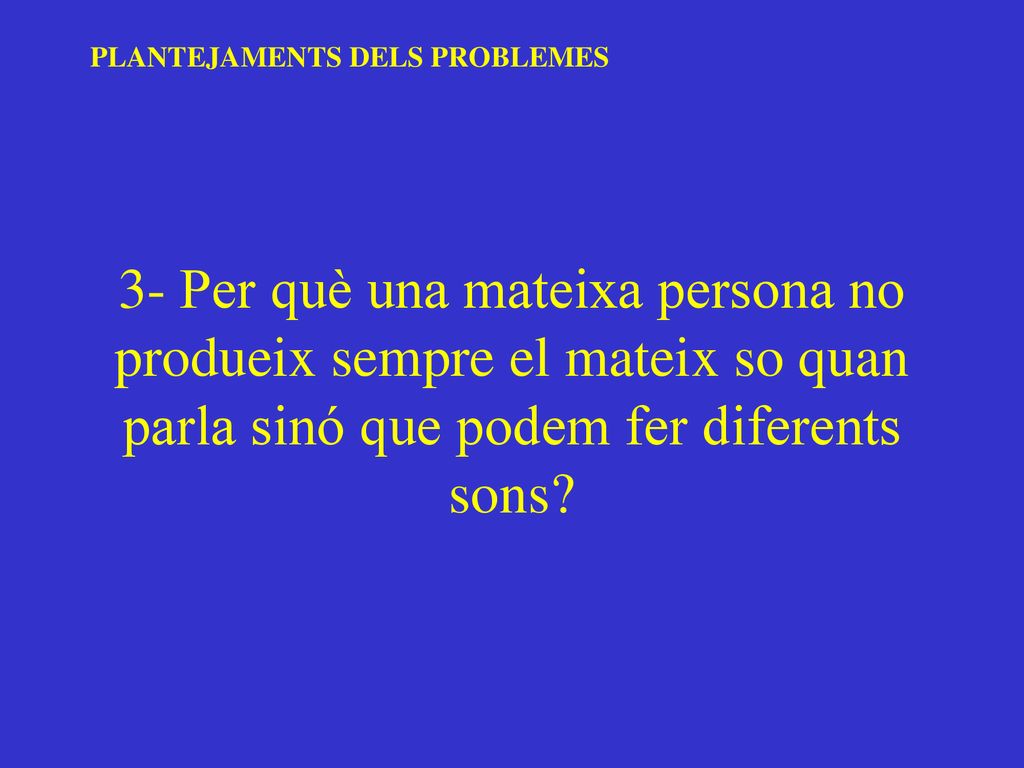

5 PLANTEJAMENTS DELS PROBLEMES
3- Per què una mateixa persona no produeix sempre el mateix so quan parla sinó que podem fer diferents sons?

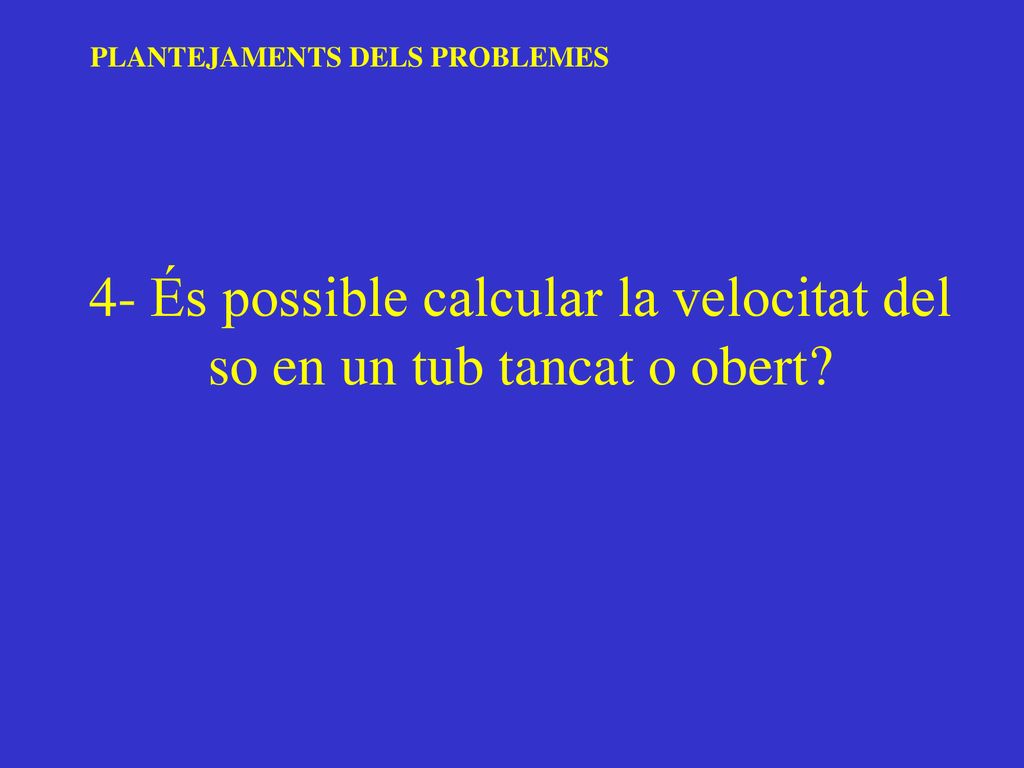

6 PLANTEJAMENTS DELS PROBLEMES
4- És possible calcular la velocitat del so en un tub tancat o obert?

7 PLANTEJAMENTS DELS PROBLEMES
5- Podem determinar experimentalment la velocitat d’un mòbil que va a velocitat constant pel so que emet la botzina abans i després de passar-nos per davant?

8 PLANTEJAMENTS DELS PROBLEMES
6- Podem saber per què canvia el to d’un tub que produeix so al fer-lo girar més o menys ràpid?

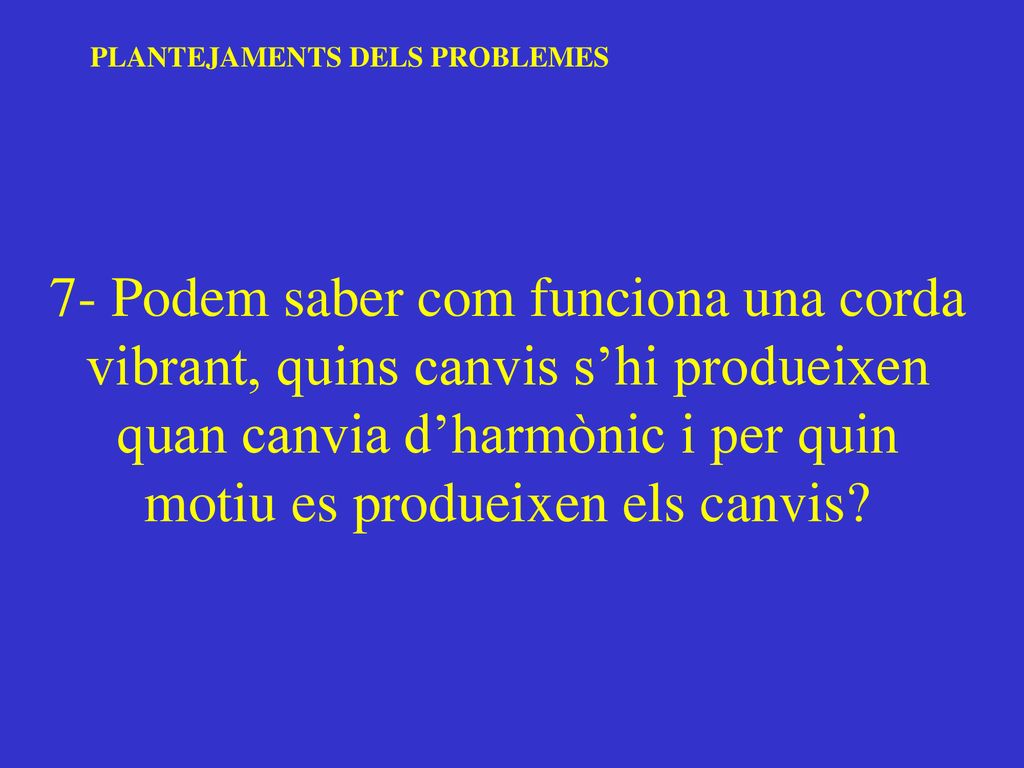

9 PLANTEJAMENTS DELS PROBLEMES
7- Podem saber com funciona una corda vibrant, quins canvis s’hi produeixen quan canvia d’harmònic i per quin motiu es produeixen els canvis?

10 METODOLOGIA - Part teòrica - Part experimental

11 RECERCA BIBLIOGRÀFICA
- El so com a fenomen biològic - Què són les ones sonores - Propietats de les ones - Fenòmens ondulatoris* - Música - Anàlisi de Fourier*

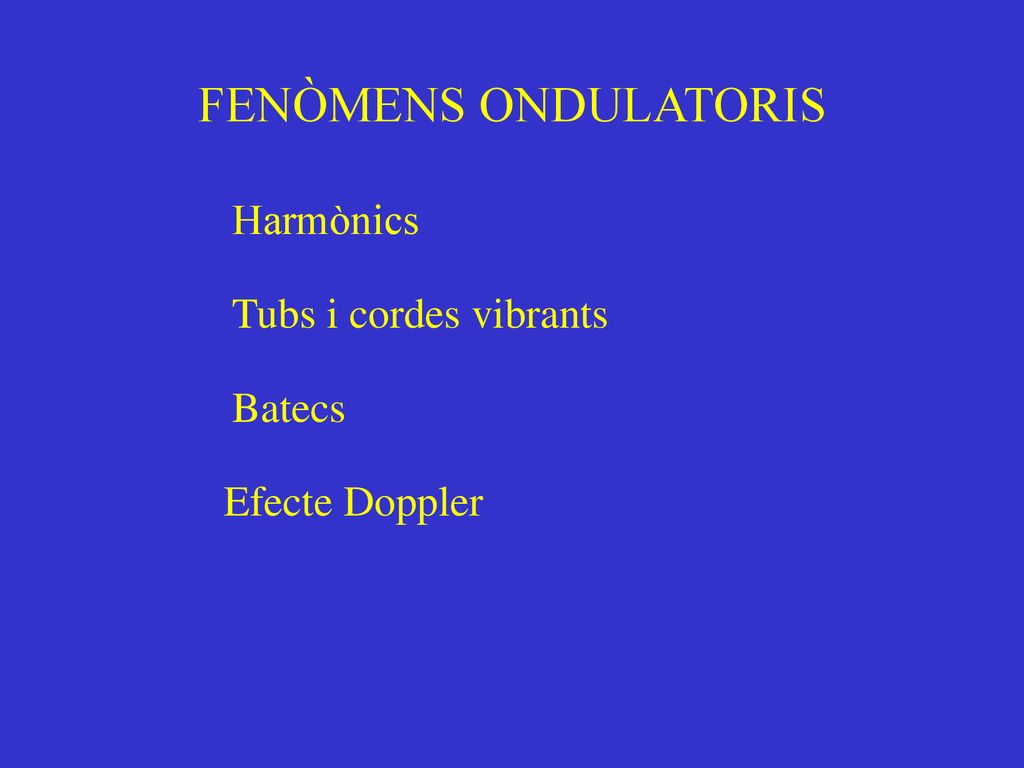

12 FENÒMENS ONDULATORIS Harmònics Tubs i cordes vibrants Batecs
Efecte Doppler

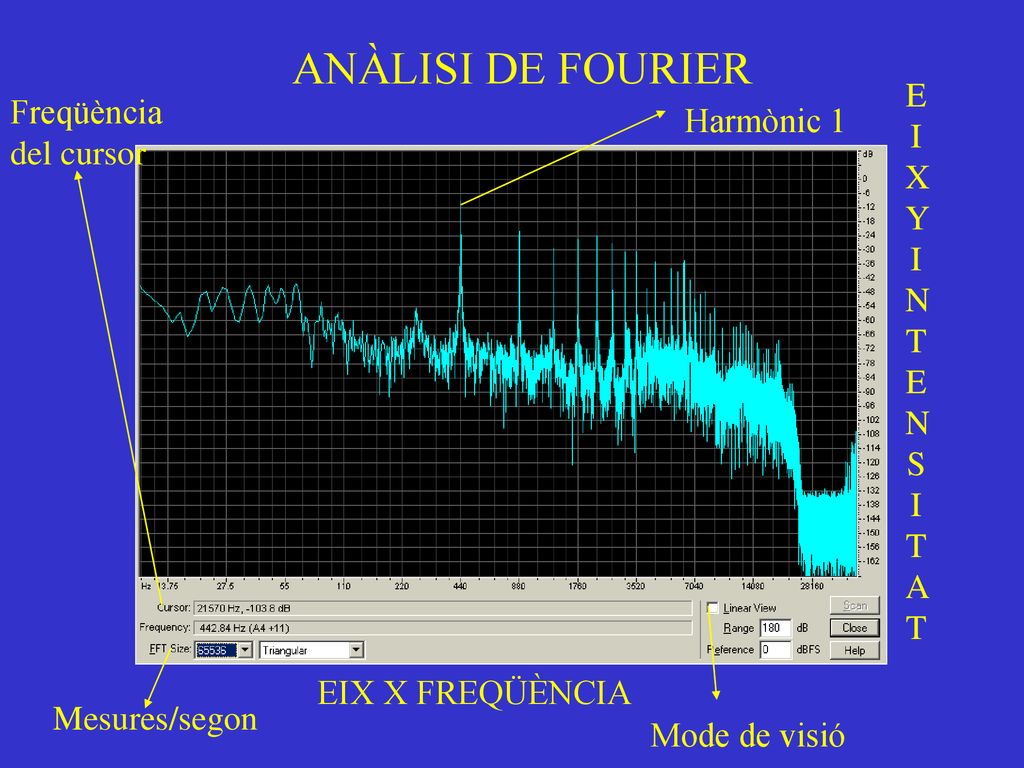

13 ANÀLISI DE FOURIER EIX Y INTENSITAT Freqüència del cursor Harmònic 1
EIX X FREQÜÈNCIA Mesures/segon Mode de visió

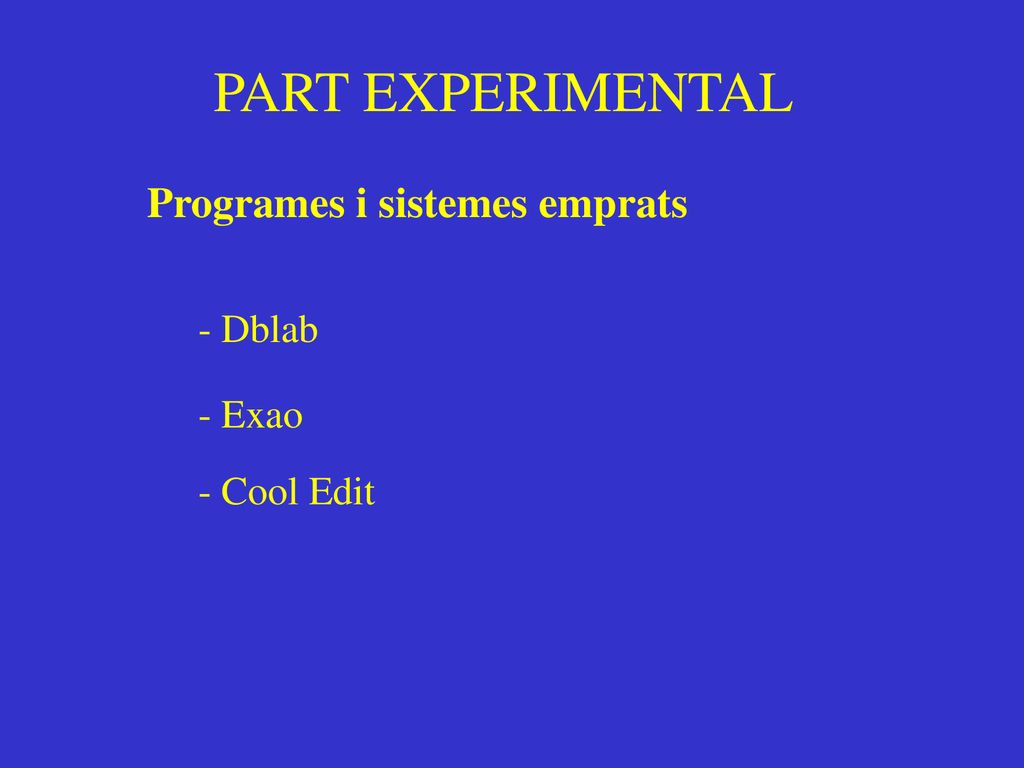

14 PART EXPERIMENTAL Programes i sistemes emprats - Dblab - Exao
- Cool Edit

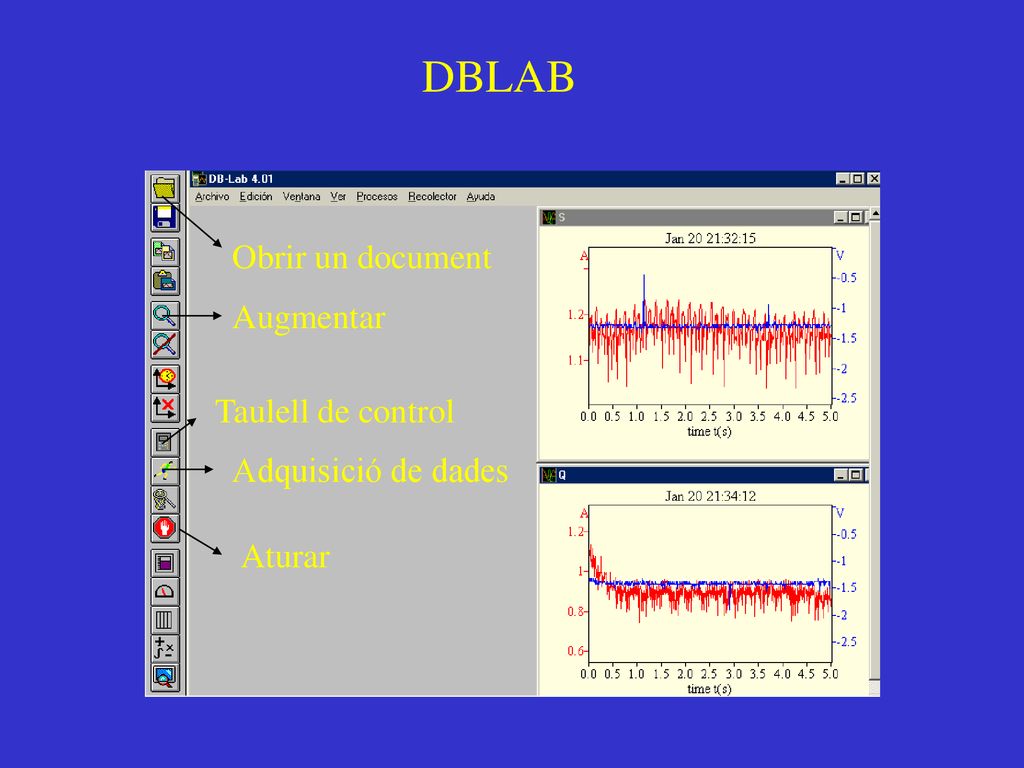

15 DBLAB Obrir un document Augmentar Taulell de control
Adquisició de dades Aturar

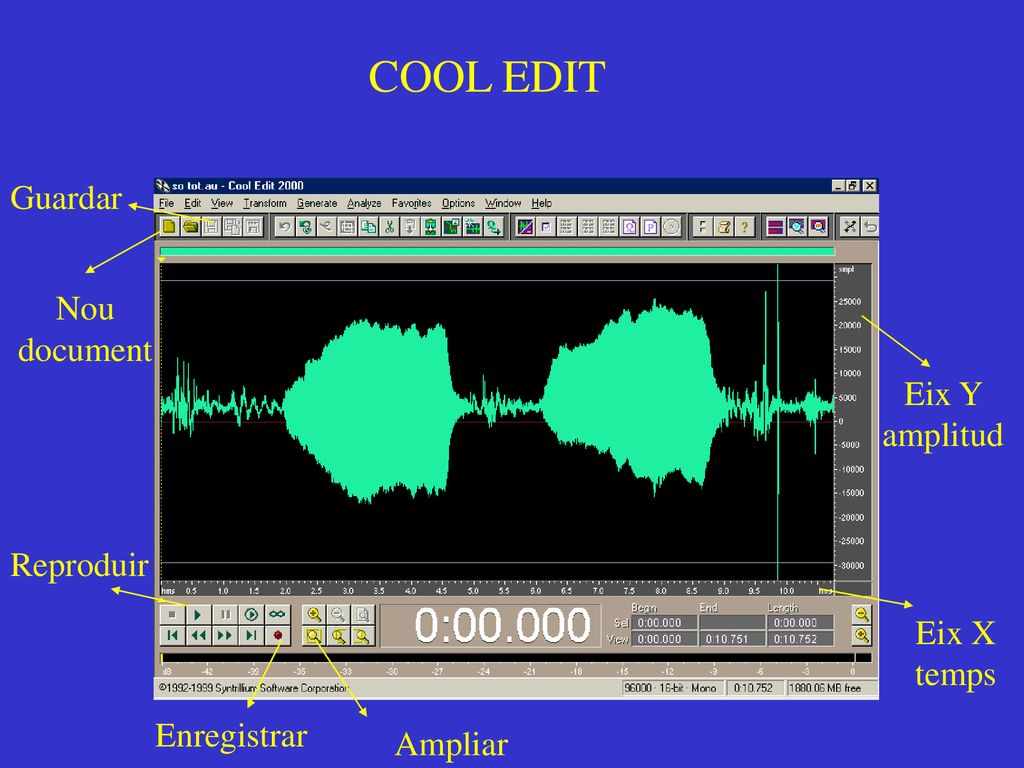

16 COOL EDIT Guardar Nou document Eix Y amplitud Reproduir Eix X temps
Enregistrar Ampliar

17 PART EXPERIMENTAL EXPERIMENT 1

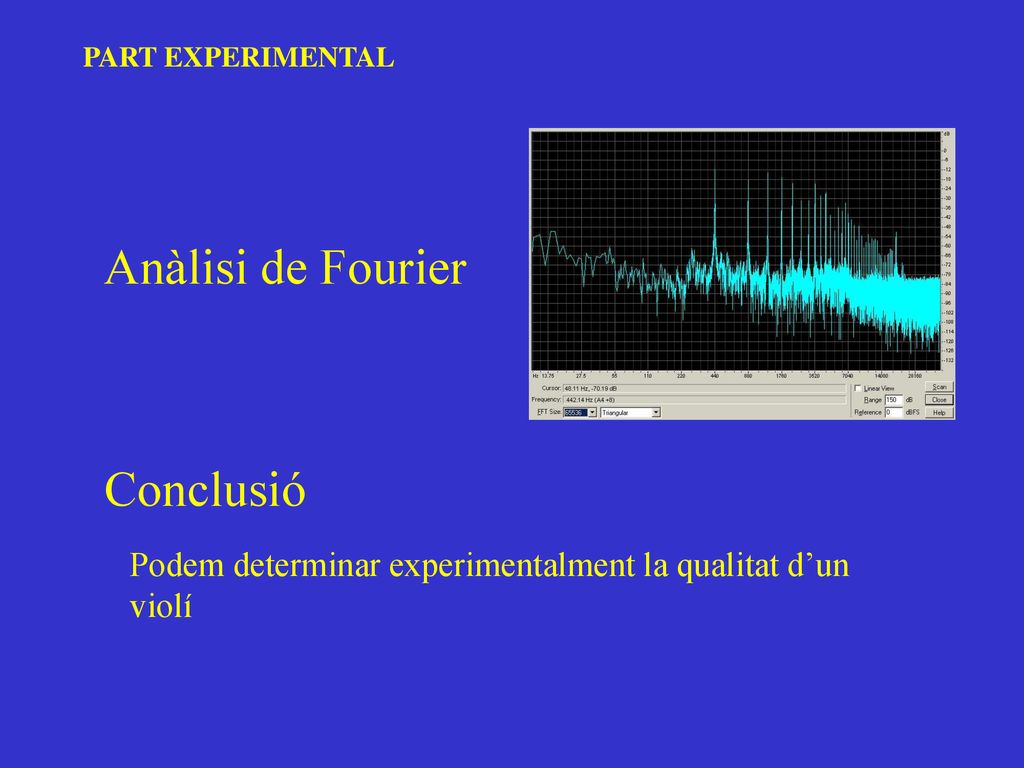

18 Anàlisi de Fourier Conclusió
PART EXPERIMENTAL Anàlisi de Fourier Conclusió Podem determinar experimentalment la qualitat d’un violí

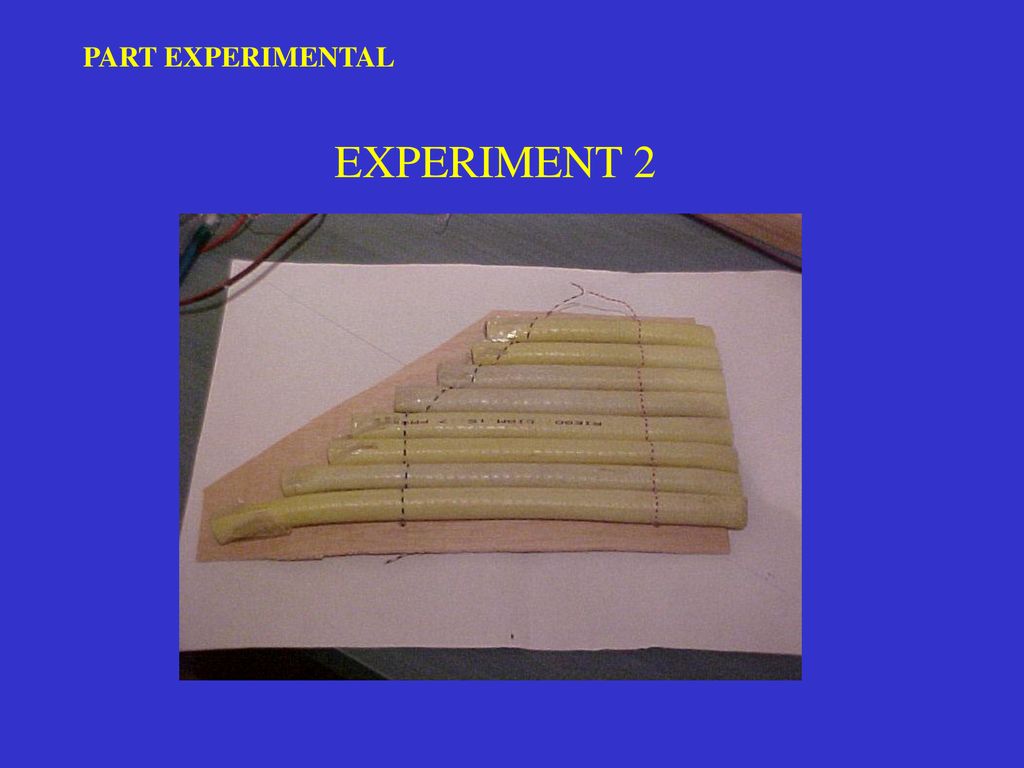

19 PART EXPERIMENTAL EXPERIMENT 2

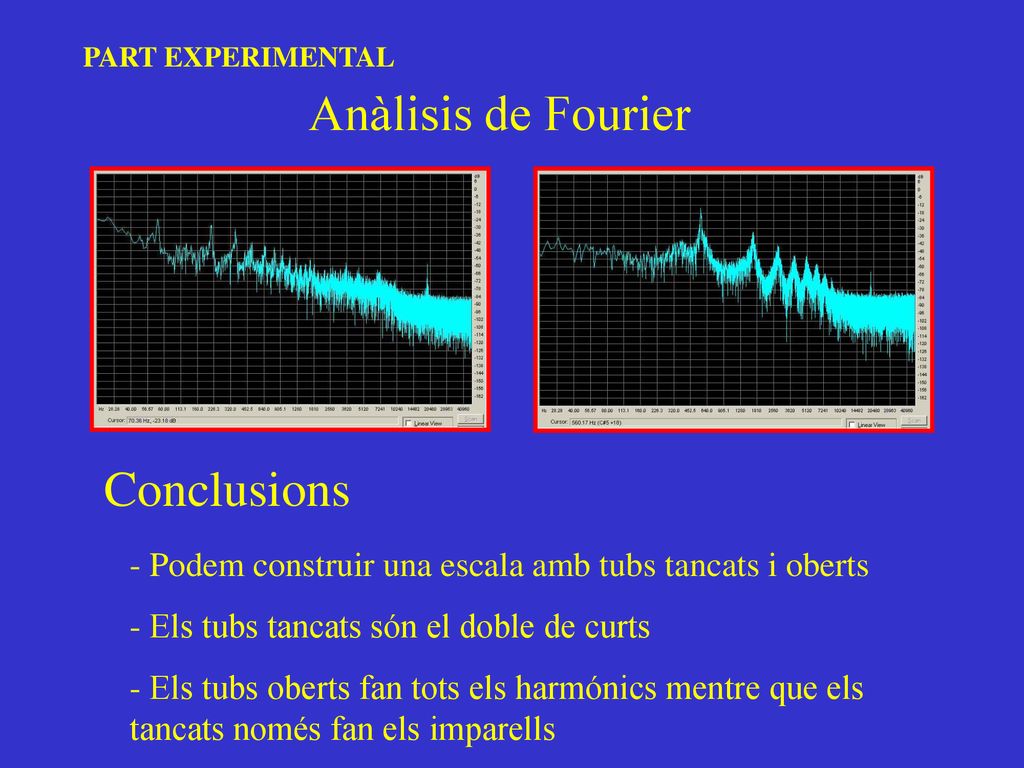

20 Anàlisis de Fourier Conclusions
PART EXPERIMENTAL Anàlisis de Fourier Conclusions Podem construir una escala amb tubs tancats i oberts - Els tubs tancats són el doble de curts - Els tubs oberts fan tots els harmónics mentre que els tancats només fan els imparells

21 PART EXPERIMENTAL EXPERIMENT 3

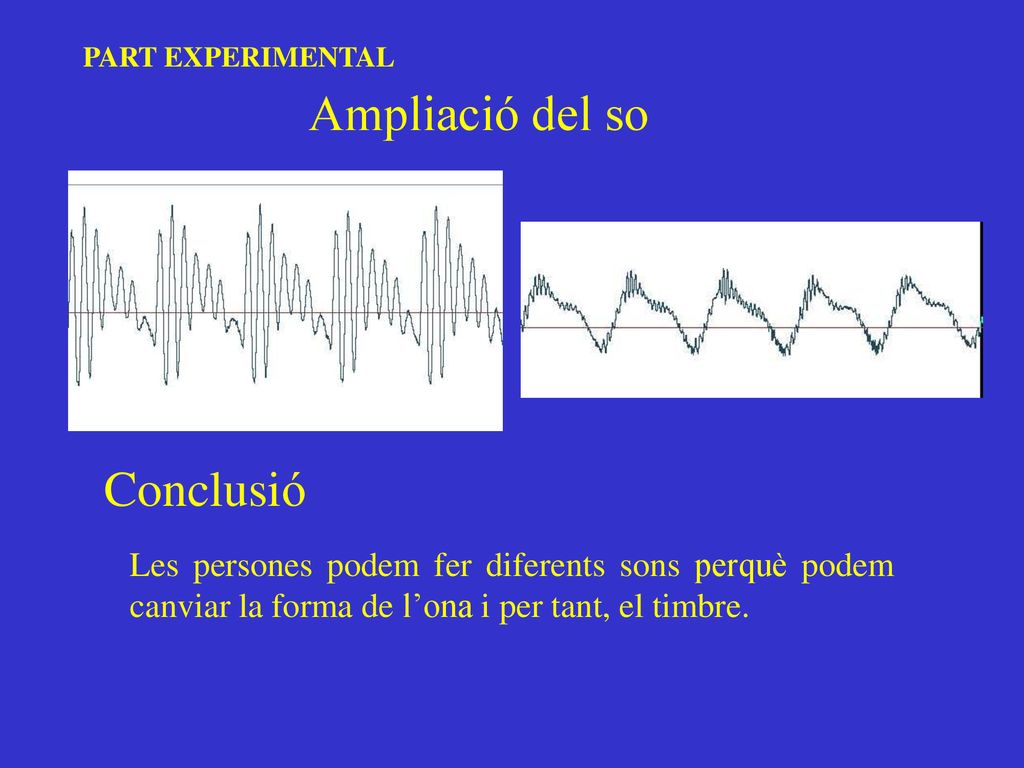

22 Ampliació del so Conclusió
PART EXPERIMENTAL Ampliació del so Conclusió Les persones podem fer diferents sons perquè podem canviar la forma de l’ona i per tant, el timbre.

23 PART EXPERIMENTAL EXPERIMENT 4

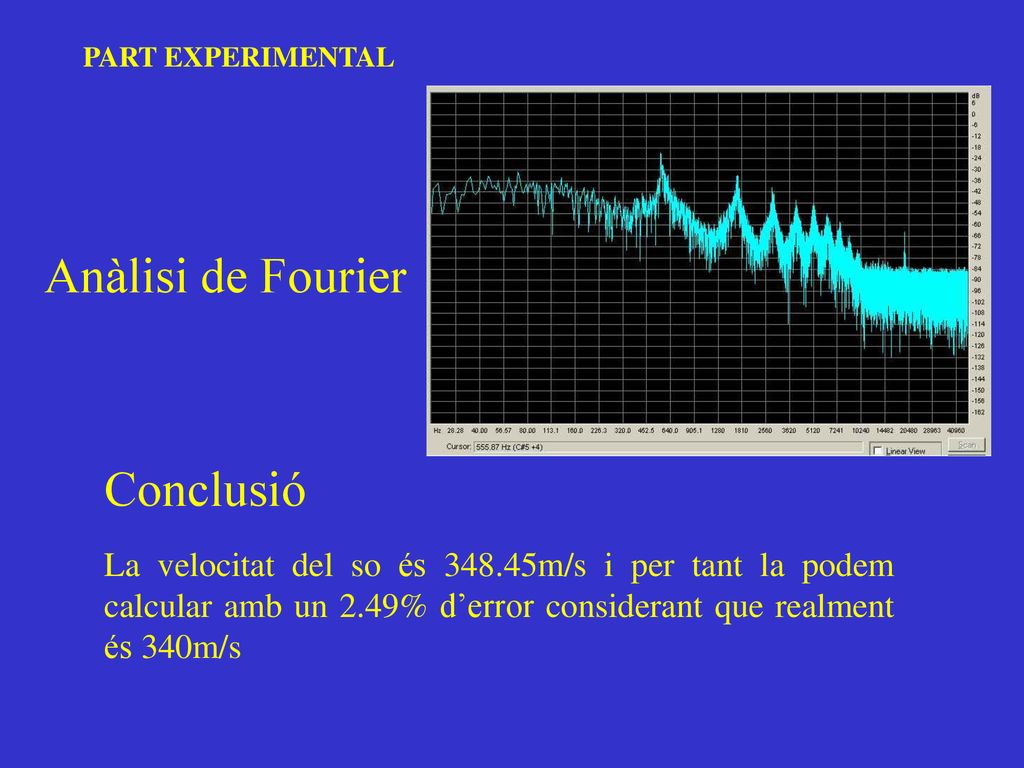

24 Anàlisi de Fourier Conclusió
PART EXPERIMENTAL Anàlisi de Fourier Conclusió La velocitat del so és m/s i per tant la podem calcular amb un 2.49% d’error considerant que realment és 340m/s

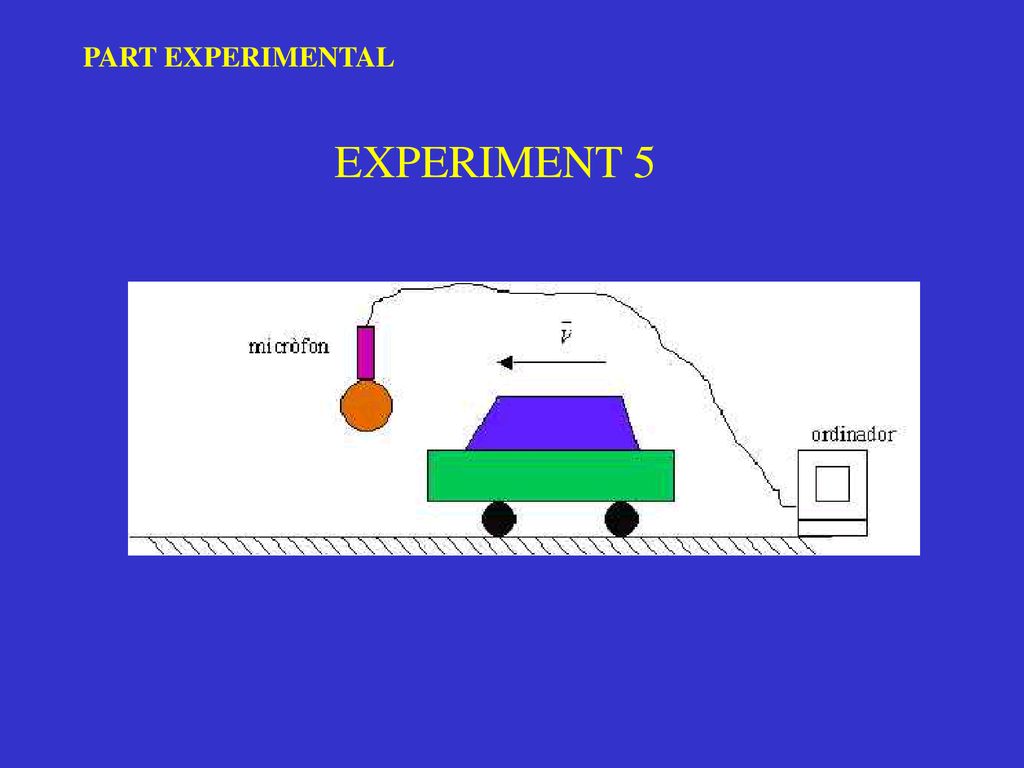

25 PART EXPERIMENTAL EXPERIMENT 5

26 Anàlisis de Fourier Conclusions
PART EXPERIMENTAL Anàlisis de Fourier Conclusions El primer cotxe anava a 54.74Km/h i el segon a 72.80Km/h de manera que hem comès un error del 8.77% en el primer cotxe i del 9% en el segon

27 PART EXPERIMENTAL EXPERIMENT 6

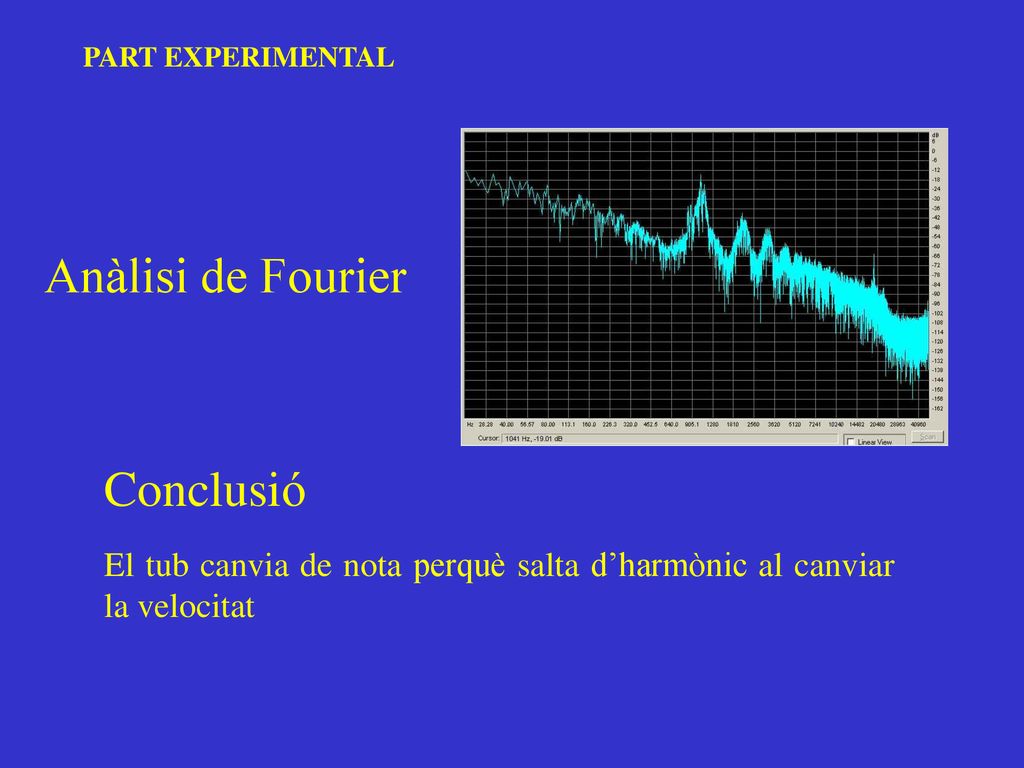

28 Anàlisi de Fourier Conclusió
PART EXPERIMENTAL Anàlisi de Fourier Conclusió El tub canvia de nota perquè salta d’harmònic al canviar la velocitat

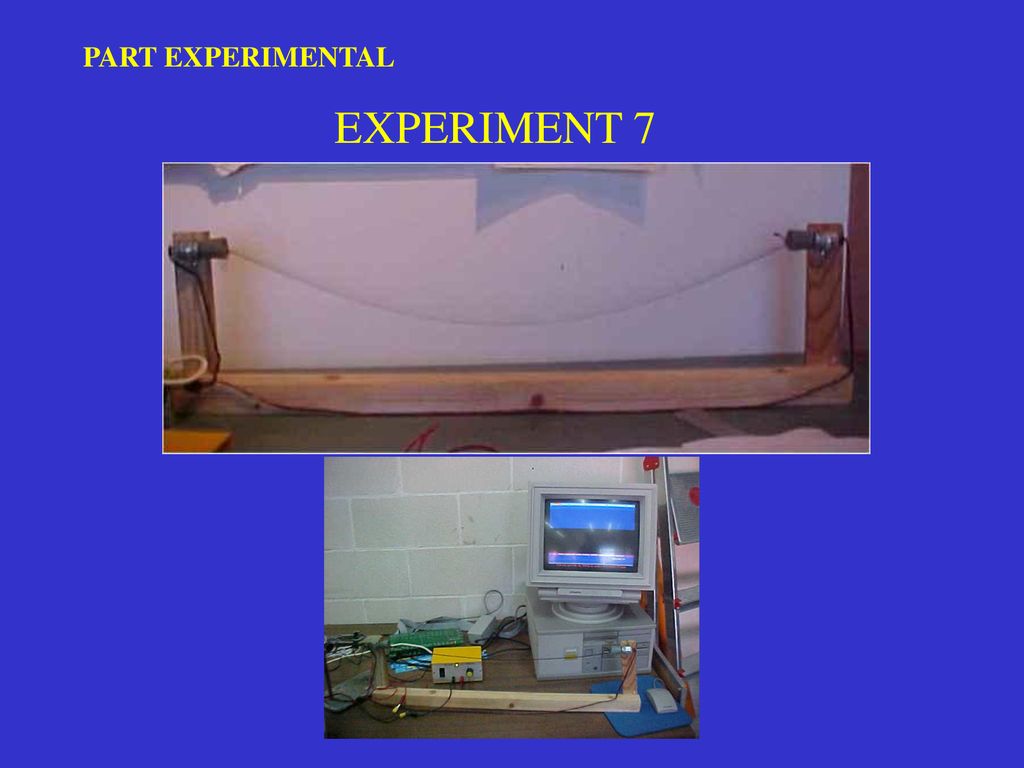

29 PART EXPERIMENTAL EXPERIMENT 7

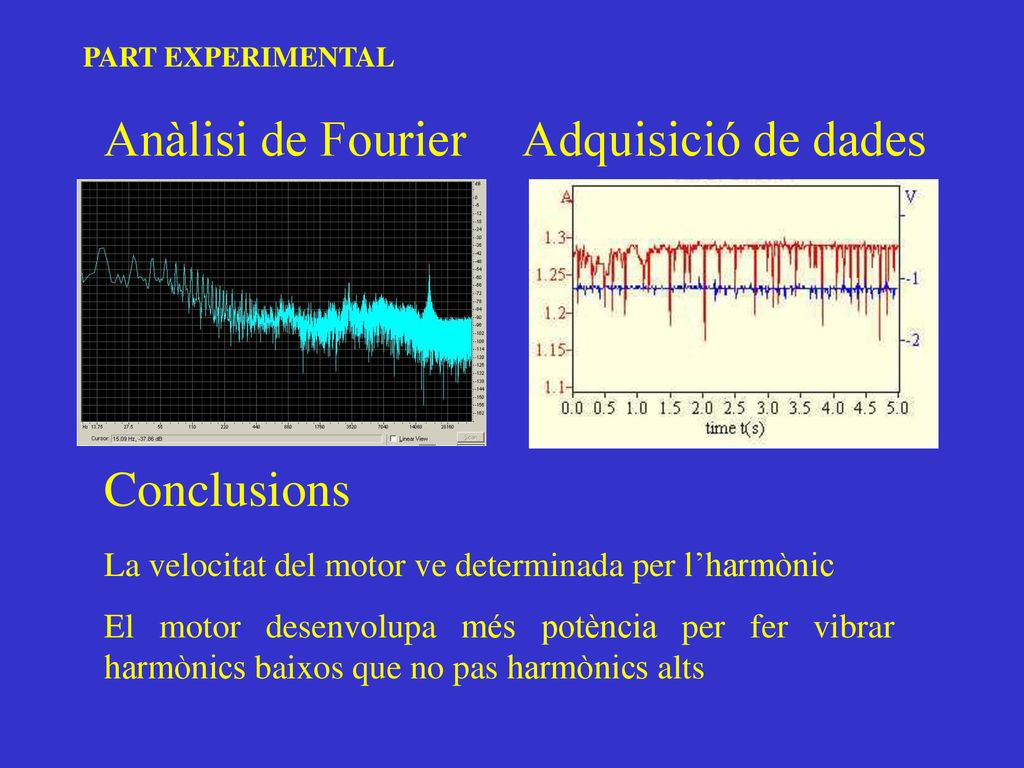

30 Anàlisi de Fourier Adquisició de dades Conclusions
PART EXPERIMENTAL Anàlisi de Fourier Adquisició de dades Conclusions La velocitat del motor ve determinada per l’harmònic El motor desenvolupa més potència per fer vibrar harmònics baixos que no pas harmònics alts

31 RADIOGRAFIA DEL SO Pau Samarra Ardiaca IES Guindàvols 2n Batxillerat
10/2/2003
