1 Sistemas de Representación Grafica
Cuerpos yuxtapuestos

2 QUE ES YUXTAPOSICION DE CUERPOS GEOMETRICOS
Por definición yuxtaposición es acercar dos cosas o poner una cosa junto con otra. Acercamiento, aproximación. En nuestro caso es acercar o poner dos cuerpos uno junto al otro, en cualquiera de las posiciones en los que fueron estudiados los cuerpos prismáticos.

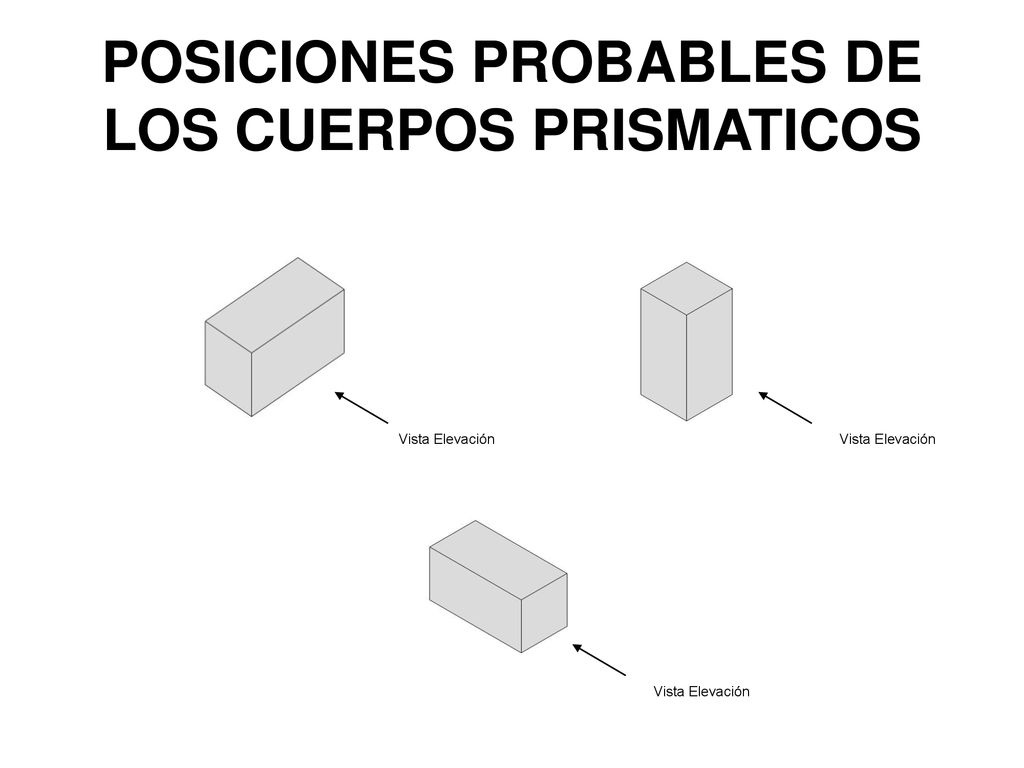

3 POSICIONES PROBABLES DE LOS CUERPOS PRISMATICOS
Vista Elevación Vista Elevación Vista Elevación

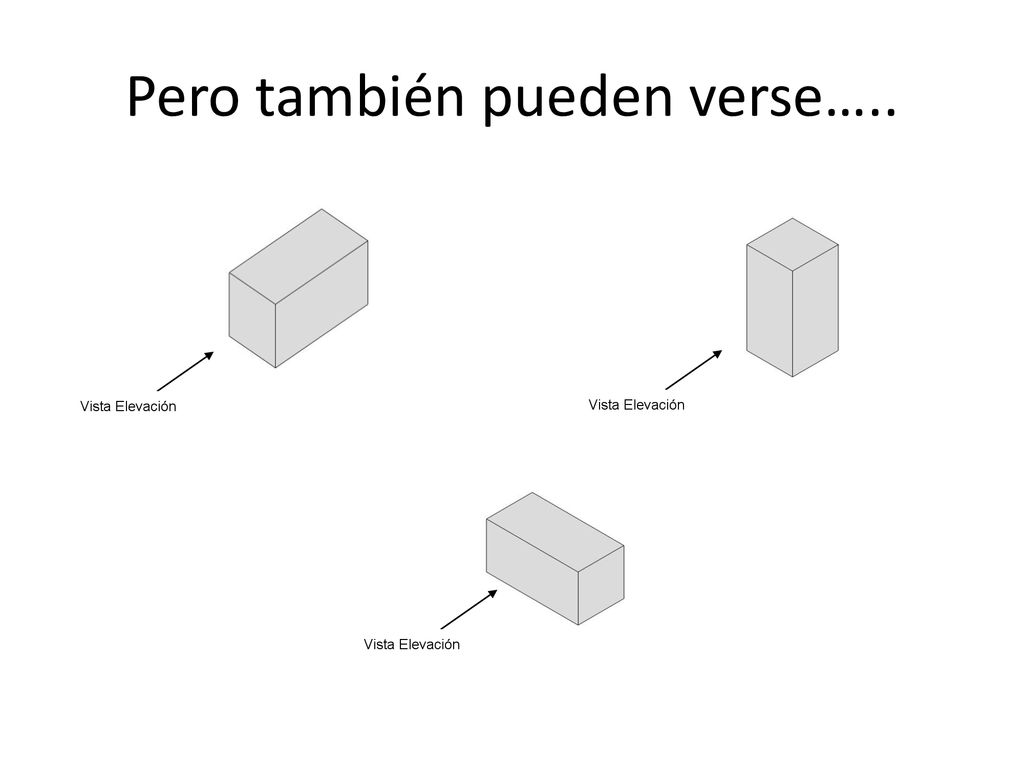

4 Pero también pueden verse…..
Vista Elevación Vista Elevación Vista Elevación

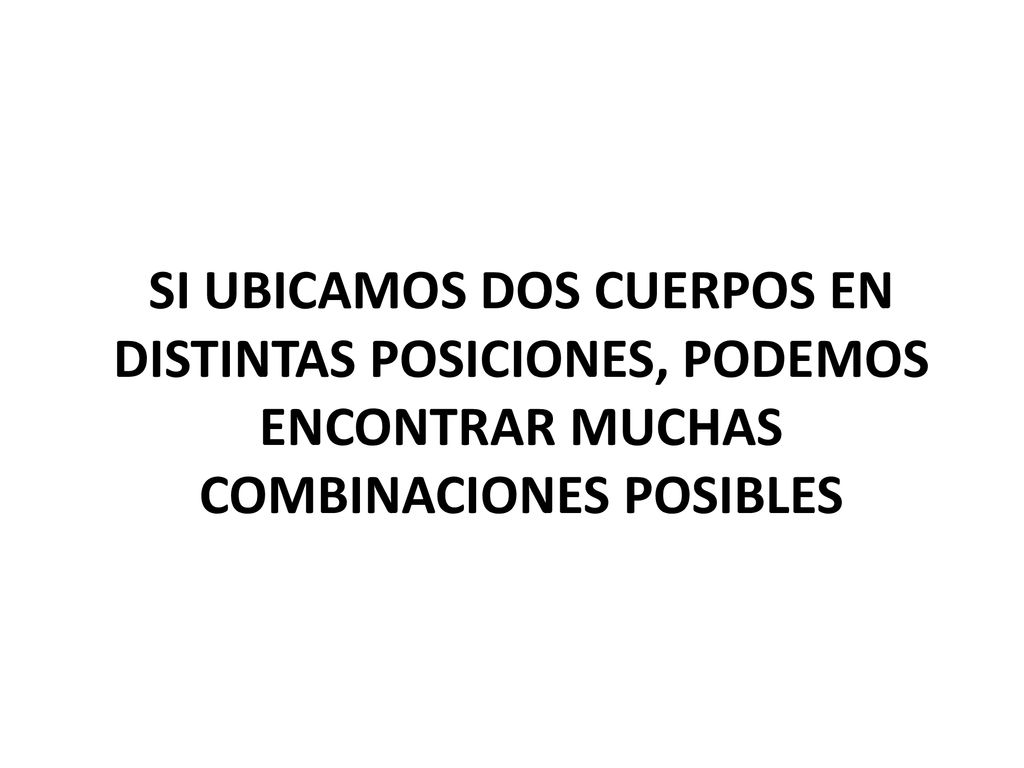

5 SI UBICAMOS DOS CUERPOS EN DISTINTAS POSICIONES, PODEMOS ENCONTRAR MUCHAS COMBINACIONES POSIBLES

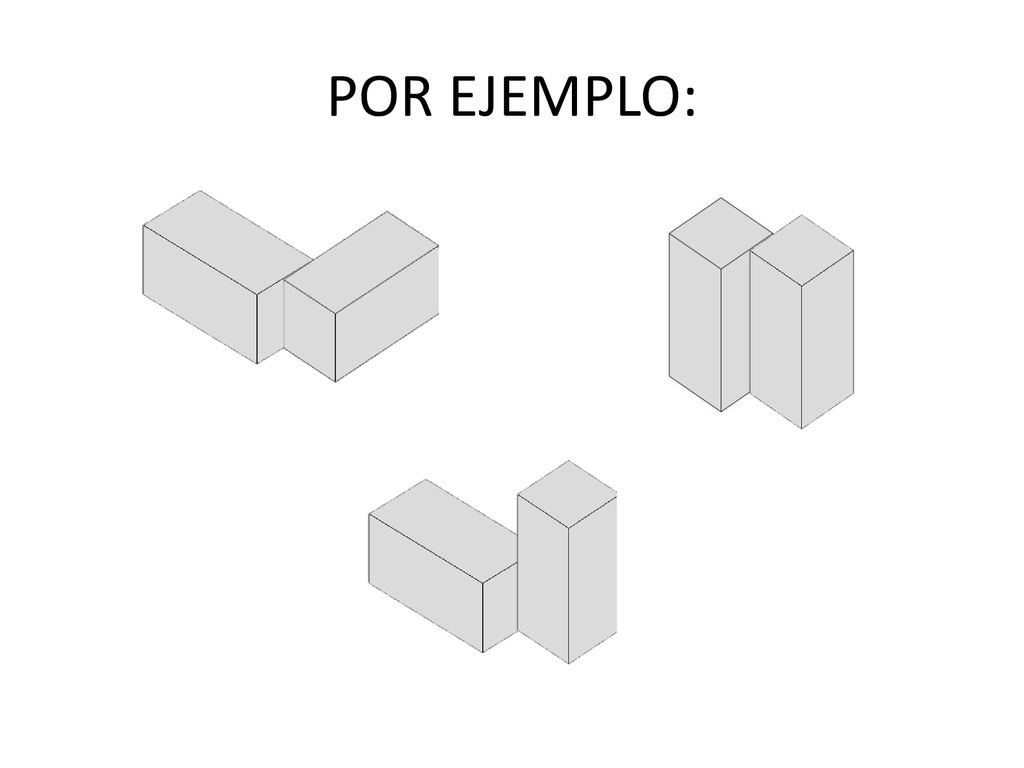

6 POR EJEMPLO:

7 RESOLUCION DE EJERCICIO DE CUERPOS YUXTAPUESTOS

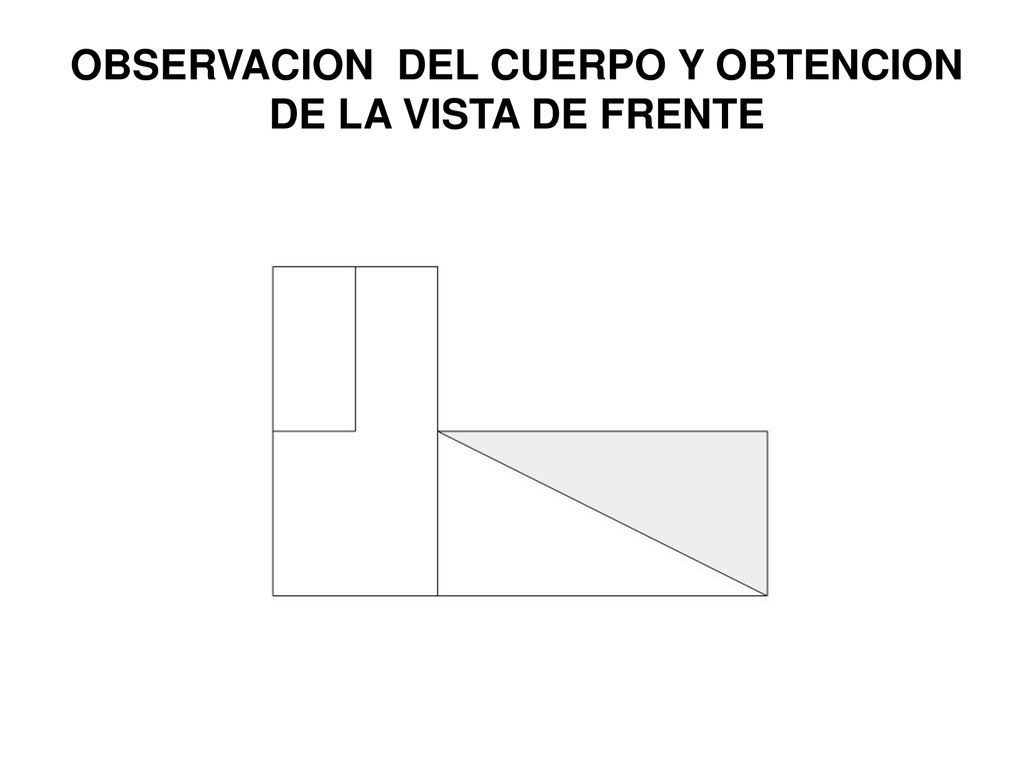

8 OBSERVACION DEL CUERPO Y OBTENCION DE LA VISTA DE FRENTE

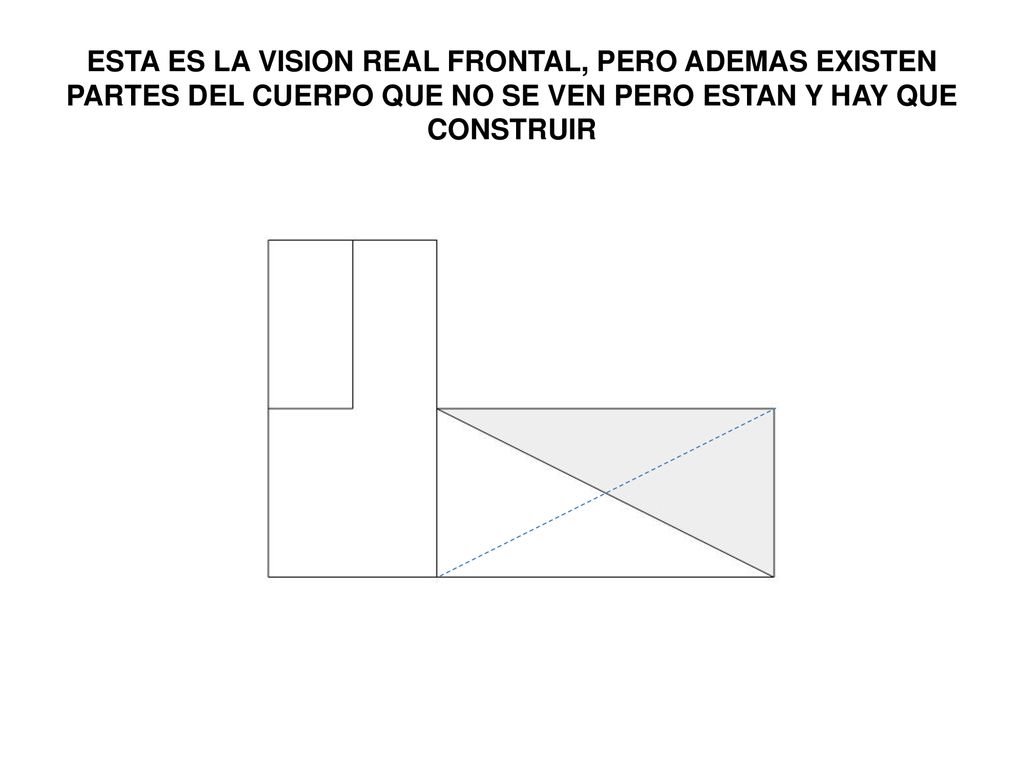

9 ESTA ES LA VISION REAL FRONTAL, PERO ADEMAS EXISTEN PARTES DEL CUERPO QUE NO SE VEN PERO ESTAN Y HAY QUE CONSTRUIR

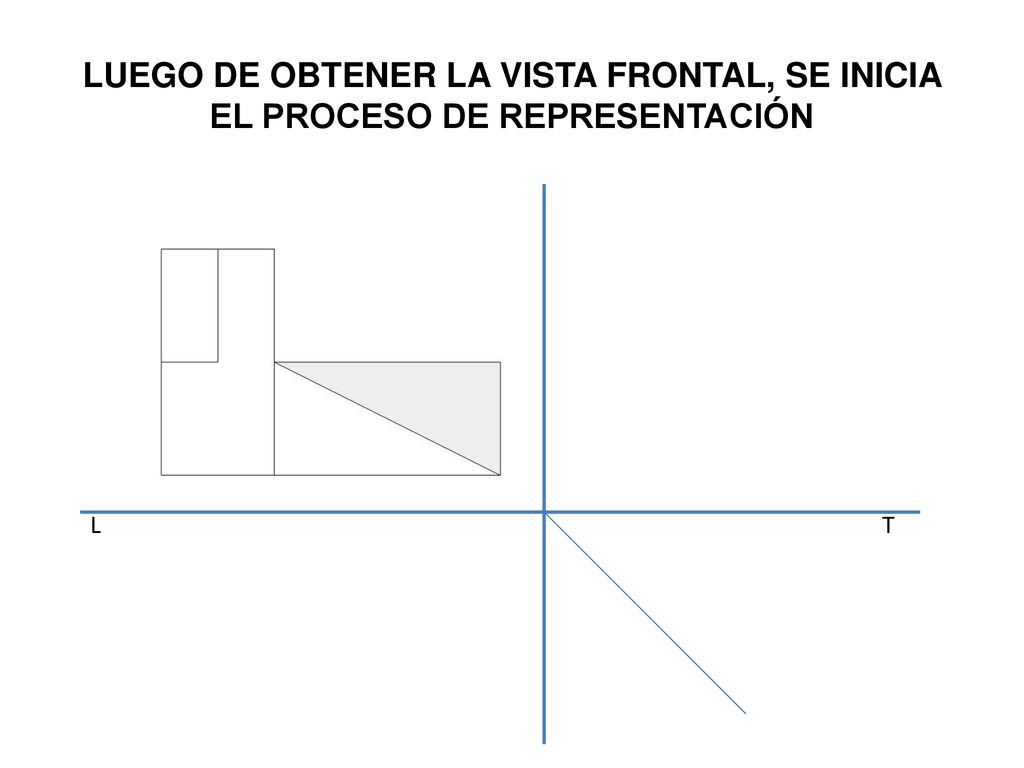

10 LUEGO DE OBTENER LA VISTA FRONTAL, SE INICIA EL PROCESO DE REPRESENTACIÓN

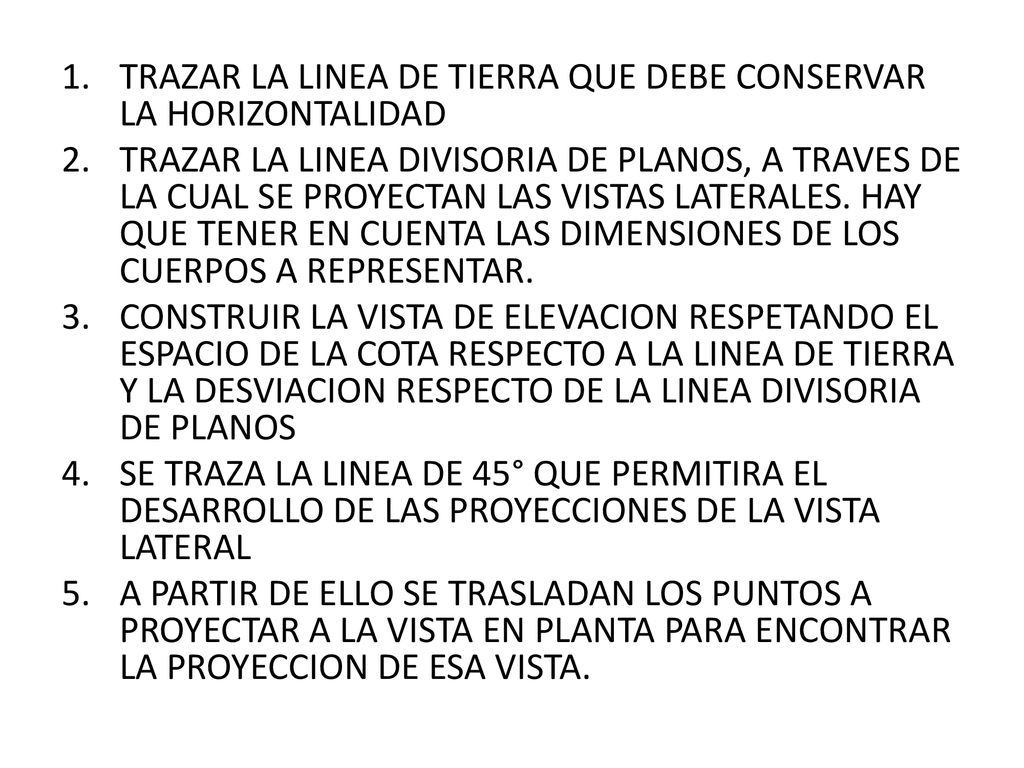

11 TRAZAR LA LINEA DE TIERRA QUE DEBE CONSERVAR LA HORIZONTALIDAD
TRAZAR LA LINEA DIVISORIA DE PLANOS, A TRAVES DE LA CUAL SE PROYECTAN LAS VISTAS LATERALES. HAY QUE TENER EN CUENTA LAS DIMENSIONES DE LOS CUERPOS A REPRESENTAR. CONSTRUIR LA VISTA DE ELEVACION RESPETANDO EL ESPACIO DE LA COTA RESPECTO A LA LINEA DE TIERRA Y LA DESVIACION RESPECTO DE LA LINEA DIVISORIA DE PLANOS SE TRAZA LA LINEA DE 45° QUE PERMITIRA EL DESARROLLO DE LAS PROYECCIONES DE LA VISTA LATERAL A PARTIR DE ELLO SE TRASLADAN LOS PUNTOS A PROYECTAR A LA VISTA EN PLANTA PARA ENCONTRAR LA PROYECCION DE ESA VISTA.

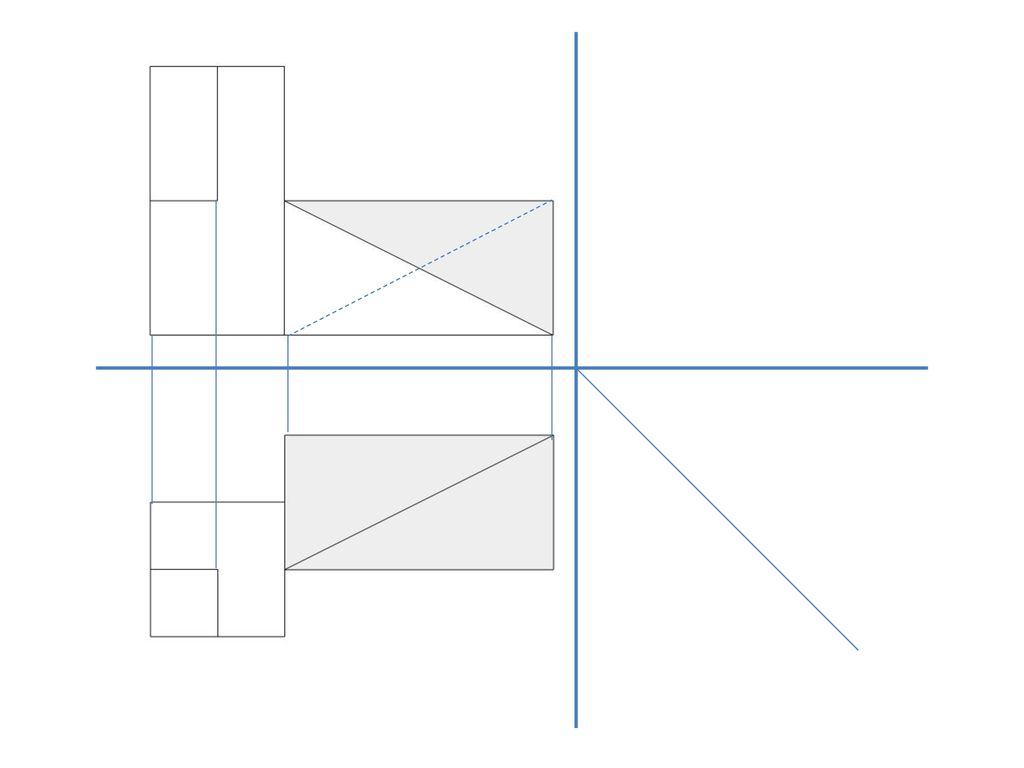

12

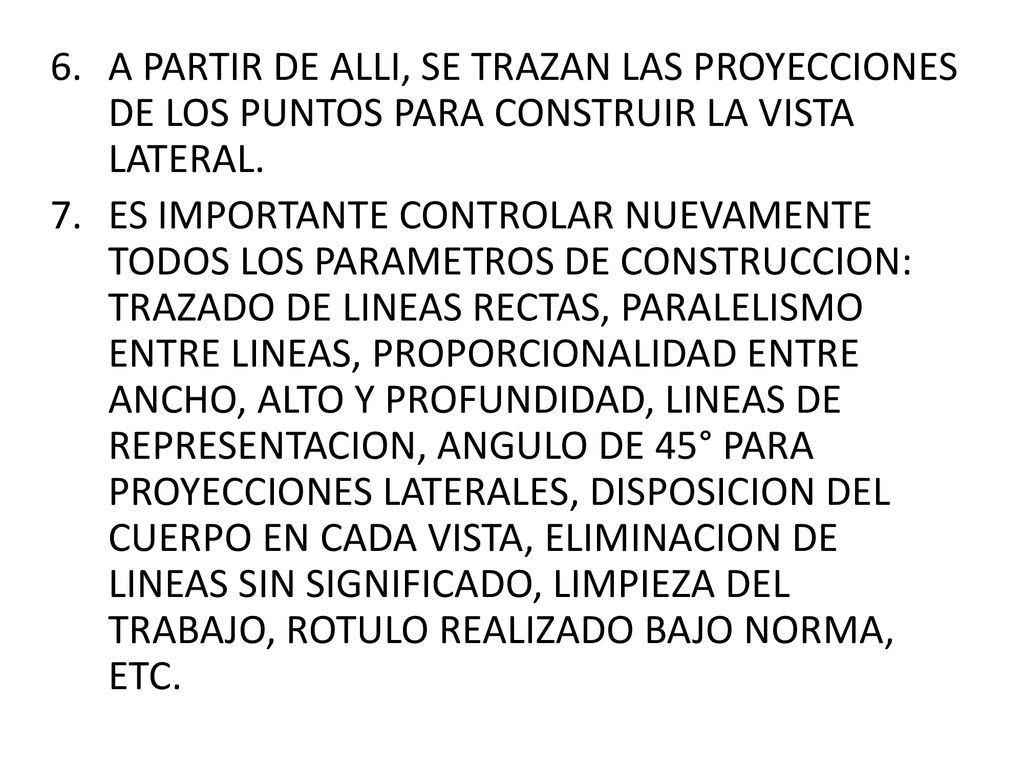

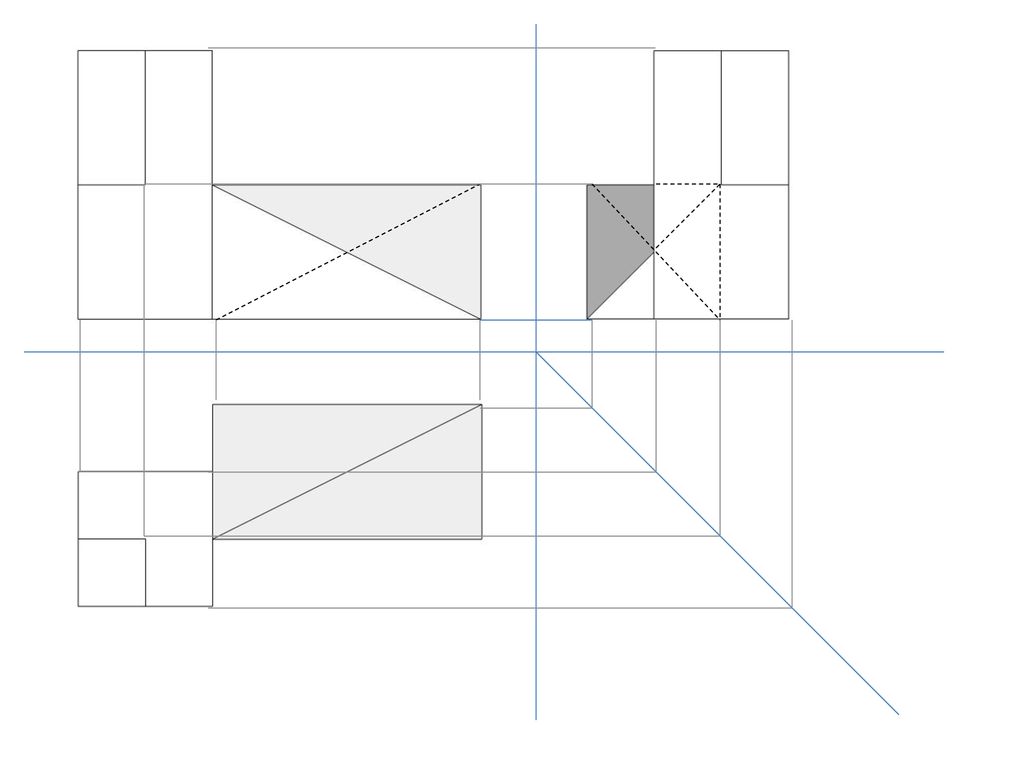

13 A PARTIR DE ALLI, SE TRAZAN LAS PROYECCIONES DE LOS PUNTOS PARA CONSTRUIR LA VISTA LATERAL.
ES IMPORTANTE CONTROLAR NUEVAMENTE TODOS LOS PARAMETROS DE CONSTRUCCION: TRAZADO DE LINEAS RECTAS, PARALELISMO ENTRE LINEAS, PROPORCIONALIDAD ENTRE ANCHO, ALTO Y PROFUNDIDAD, LINEAS DE REPRESENTACION, ANGULO DE 45° PARA PROYECCIONES LATERALES, DISPOSICION DEL CUERPO EN CADA VISTA, ELIMINACION DE LINEAS SIN SIGNIFICADO, LIMPIEZA DEL TRABAJO, ROTULO REALIZADO BAJO NORMA, ETC.

14
