INTRODUCCION AL DIBUJO TECNICO

Presentación del tema: "INTRODUCCION AL DIBUJO TECNICO"— Transcripción de la presentación:

1 INTRODUCCION AL DIBUJO TECNICO

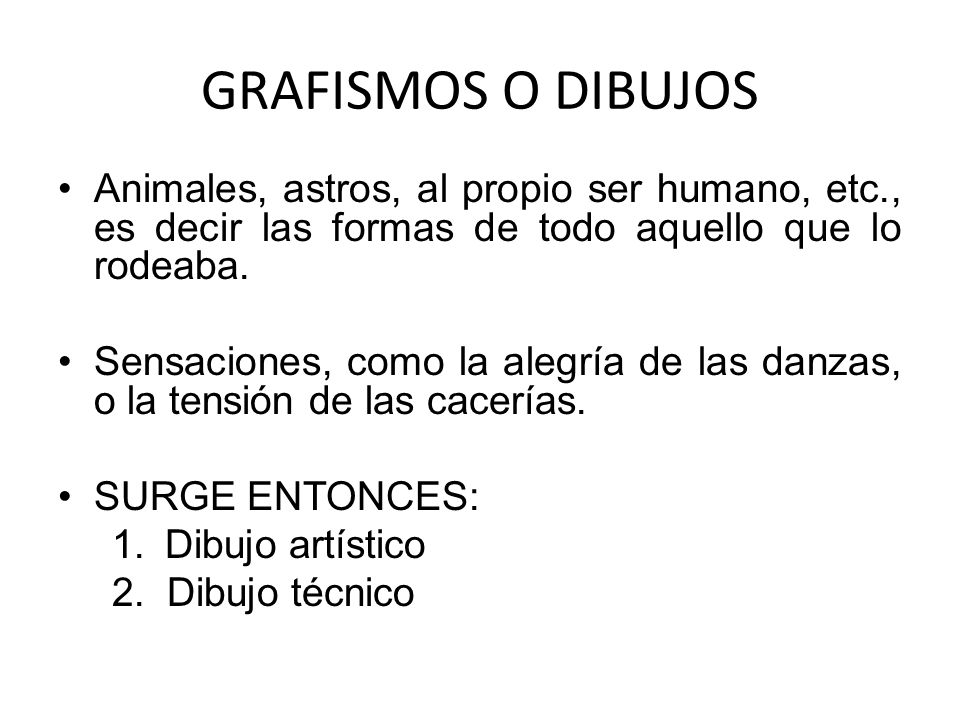

2 GRAFISMOS O DIBUJOS Animales, astros, al propio ser humano, etc., es decir las formas de todo aquello que lo rodeaba. Sensaciones, como la alegría de las danzas, o la tensión de las cacerías. SURGE ENTONCES: Dibujo artístico Dibujo técnico

3 EL DIBUJO TECNICO EN LA ERA ANTIGUA
Año Personaje Tipo de representación Resultado 2450 A.C. Rey GUDEA Dibujos de construcción Planos de un edificio 1650 A.C. AHMES Contenido Geométrico Valor aproximado de pí. 600 A.C. THALES Predicción de eclipse de sol PITAGORAS Polígonos regulares Teorema de la hipotenusa 300 A.C. EUCLIDES Geometría plana y del espacio Elementos de Geometría A.C. ARQUIMIDES Formas de medir áreas y volúmenes APOLONIO Curvas cónicas Tratado de las cónicas

4 EL DIBUJO TECNICO EN LA ERA MODERNA
Siglo/Año Personaje Tipo de representación Resultado XVII BRUNELLESCHI Técnica Arquitectura LEONARDO DA VINCI Dibujos Caras GASPARD MONGE Geometría Descriptiva Sistema diedrico PONCELET Geometría Proyectiva Concepto de infinito XIX (1917) COMITÉ ALEMAN DE NORMALIZACION Normalización Definición del dibujo técnico

5 Normalización Podemos definirla como "el conjunto de reglas y preceptos aplicables al diseño y fabricación de ciertos productos" Es a finales del siglo XIX en plena Revolución Industrial, cuando se empezó a aplicar el concepto de norma, en la representación de planos y la fabricación de piezas.

6 Clasificación de los tipos de dibujo técnico

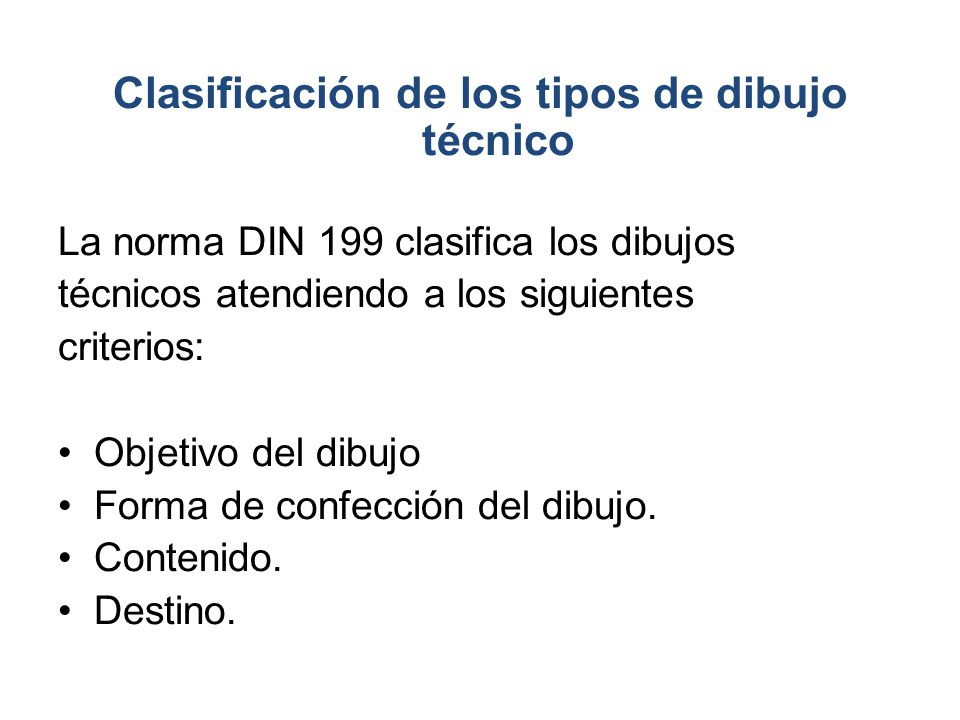

La norma DIN 199 clasifica los dibujos técnicos atendiendo a los siguientes criterios: Objetivo del dibujo Forma de confección del dibujo. Contenido. Destino.

7 Clasificación de los dibujos según su objetivo:
Croquis: Representación a mano alzada respetando las proporciones de los objetos. Dibujo: Representación a escala con todos los datos necesarios para definir el objeto. Plano: Representación de los objetos en relación con su posición o la función que cumplen. Gráficos, Diagramas y Ábacos: Representación gráfica de medidas, valores, de procesos de trabajo, etc. Mediante líneas o superficies sustituyen de forma clara y resumida a tablas numéricas, resultado de ensayos, procesos matemáticos, físicos, etc.

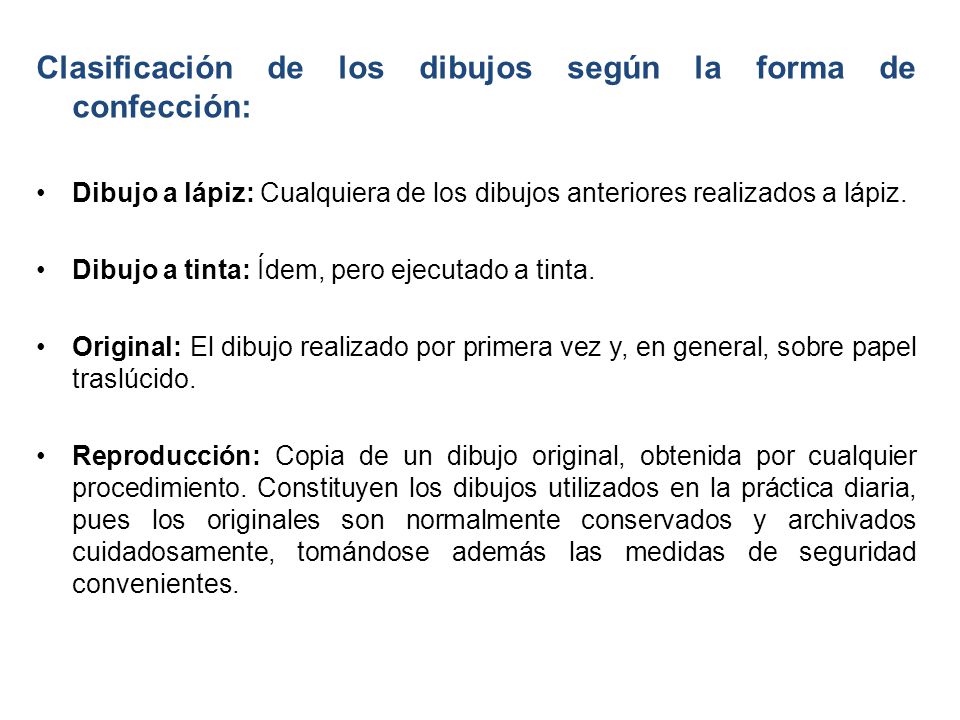

8 Clasificación de los dibujos según la forma de confección:
Dibujo a lápiz: Cualquiera de los dibujos anteriores realizados a lápiz. Dibujo a tinta: Ídem, pero ejecutado a tinta. Original: El dibujo realizado por primera vez y, en general, sobre papel traslúcido. Reproducción: Copia de un dibujo original, obtenida por cualquier procedimiento. Constituyen los dibujos utilizados en la práctica diaria, pues los originales son normalmente conservados y archivados cuidadosamente, tomándose además las medidas de seguridad convenientes.

9 Clasificación de los dibujos según su contenido:
Dibujo general o de conjunto: Representación de una máquina, instrumento, etc., en su totalidad. Dibujo de despiece: Representación detallada e individual de cada uno de los elementos y piezas no normalizadas que constituyen un conjunto. Dibujo de grupo: Representación de dos o más piezas, formando un subconjunto o unidad de construcción. Dibujo de taller o complementario: Representación complementaria de un dibujo, con indicación de detalles auxiliares para simplificar representaciones repetidas. Dibujo esquemático o esquema: Representación simbólica de los elementos de una máquina o instalación.

10 Clasificación de los dibujos según su destino:
Dibujo de taller o de fabricación: Representación destinada a la fabricación de una pieza, conteniendo todos los datos necesarios para dicha fabricación. Dibujo de mecanización: Representación de una pieza con los datos necesarios para efectuar ciertas operaciones del proceso de fabricación. Se utilizan en fabricaciones complejas, sustituyendo a los anteriores. Dibujo de montaje: Representación que proporciona los datos necesarios para el montaje de los distintos subconjuntos y conjuntos que constituyen una máquina, instrumento, dispositivo, etc. Dibujo de clases: Representación de objetos que sólo se diferencian en las dimensiones. Dibujo de ofertas, de pedido, de recepción: Representaciones destinadas a las funciones mencionadas

11 El ser humano se comunica mediante las siguientes formas de expresión:
GESTUAL ORAL ESCRITA GRAFICA

12 LA EXPRESION GRAFICA ES LA BASE DEL DIBUJO TECNICO Y DEBE SER:
GRAFICO UNIVERSAL PRECISO

13 LOS SISTEMAS DE REPRESENTACION SON LOS MEDIOS QUE SIRVEN PARA EXPRESAR GRAFICAMENTE LAS IDEAS

14 La Geometría Descriptiva es la parte de la Matemática que resuelve gráficamente los problemas geométricos. Es el pasaje de un sistema tridimensional (objetos en el espacio) a un sistema bidimensional (representación de los objetos en el plano)

15 Los tres elementos geométricos básicos para la representación gráfica son: el punto, la recta y el plano

16 SISTEMAS DE REPRESENTACIÓN
O Punto propio O∞ Punto impropio Sistema cónico o central Sistema cilíndrico o paralelo Perspectiva óptica Proyecciones acotadas Sistema diédrico o Monge Proyecciones axonométricas

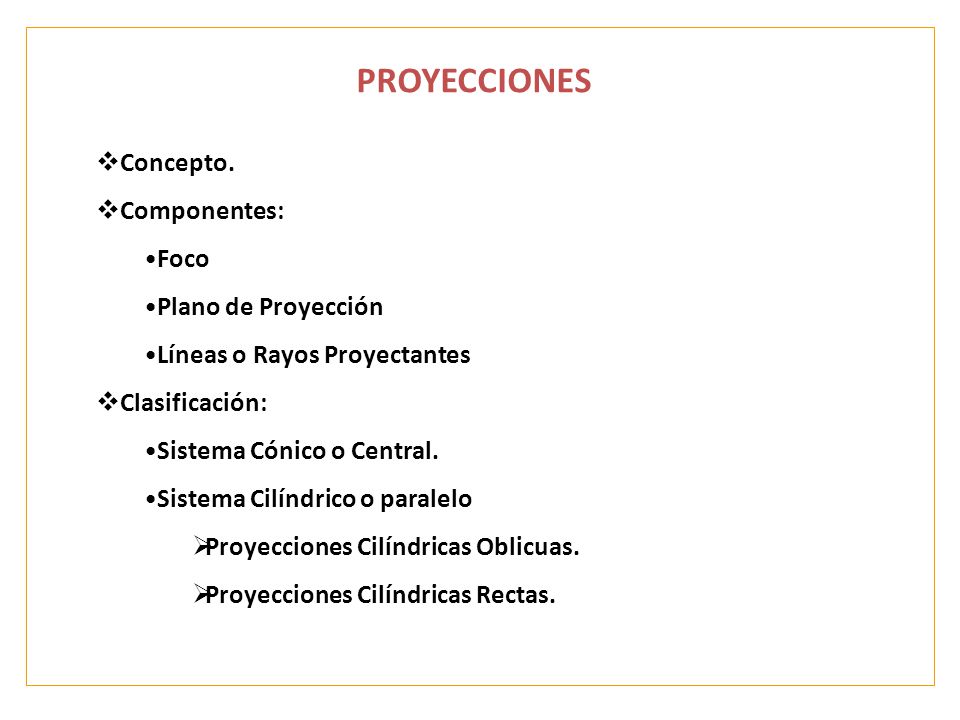

17 PROYECCIONES Concepto. Componentes: Foco Plano de Proyección
Líneas o Rayos Proyectantes Clasificación: Sistema Cónico o Central. Sistema Cilíndrico o paralelo Proyecciones Cilíndricas Oblicuas. Proyecciones Cilíndricas Rectas.

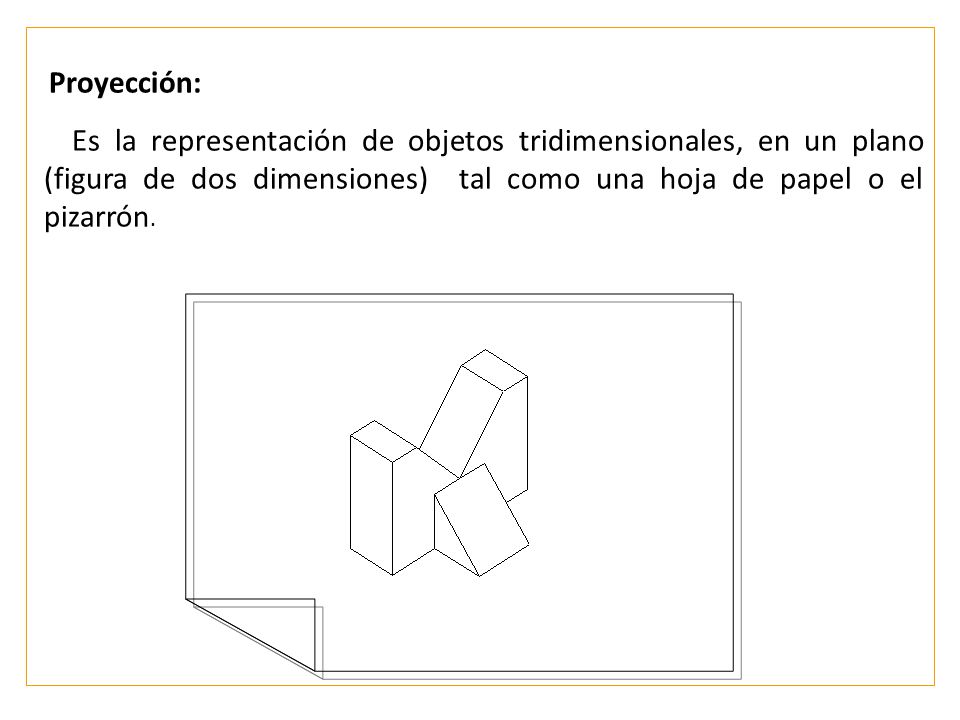

18 Proyección: Es la representación de objetos tridimensionales, en un plano (figura de dos dimensiones) tal como una hoja de papel o el pizarrón.

19 Es el lugar desde el cual se está observando o proyectando el objeto
Punto de Observación o Foco: Es el lugar desde el cual se está observando o proyectando el objeto

20 RAYO O RECTA PROYECTANTE
Son las líneas (rectas) que partiendo del Foco y atravesando un objeto dado, van a un plano también dado, para definir la forma de la proyección del cuerpo. Plano de Proyección: Es aquella superficie sobre la cual se efectúa la proyección. RAYO O RECTA PROYECTANTE PLANO DE PROYECCIÓN

21 PUNTO RECTA PROYECTANTE PROYECCION PLANO PROYECCION CUERPO
FOCO CUERPO PLANO PROYECCION RECTAS PROYECTANTES PLANO RECTA PROYECTANTE PUNTO PROYECCION

22 PROYECCIÓN CÓNICA O CENTRAL
Clasificación de las Proyecciones: Existen dos tipos básicos de Proyecciones: Proyecciones Cónicas: “El foco se encuentra en un lugar determinado del espacio” Proyecciones Cilíndricas: “El foco se encuentra en el infinito, es decir en un lugar del espacio no determinado” A B C D A' B' C' D' FOCO CUERPO PLANO PROYECCION RECTAS PROYECTANTES PROYECCIÓN CÓNICA O CENTRAL PROYECCIÓN PARALELA O CILÍNDRICA

23 Proy. Cil. Oblicua Proy. Cil. Ortogonal
Proyecciones Cilíndricas: Proyecciones Cilíndricas Oblicuas: “Aquellas en las que el angulo de incidencia de las líneas proyectantes (rayo) es diferente a 90° (angulo recto) Proyecciones Cilíndricas Ortogonales: “Aquellas en las que el ángulo de incidencia de las líneas proyectantes es igual a 90° A B C D A' B' C' D' C' B C B' D' A D A' Proy. Cil. Oblicua Proy. Cil. Ortogonal

24 SISTEMA DIÉDRICO “Consiste en una PROYECCIÖN ORTOGONAL en la que se utilizan dos planos de proyección perpendiculares entre sí”

25 SISTEMA DIÉDRICO Línea de Tierra: La intersección de dos planos que se cortan recibe el nombre de arista, cuando estos planos son el horizontal (P.H.) y el vertical (P.V.) esta arista recibe el nombre de LINEA DE TIERRA (L. T.) L T P.V. P.H.

26 SISTEMA DIÉDRICO “Cuando los dos Planos del Diedro se extienden al infinito, dividen al espacio en cuatro ángulos diedros que se denominan cuadrantes y se enumeran a partir del superior derecho como se muestra en la gráfica”. (1) (4) (2) (3) L.T. P.V. P.H.

27 TRIEDRO “Cuando dos vistas de una pieza son insuficientes para definir con claridad la forma real de la misma, se recurre al uso de un tercer plano lateral (P.L.) formandose el denominado triedro” (1) (4) (2) (3) L.T. P.V. P.H. P.L.

28 EL PUNTO

29 Representación de un punto mediante las tres proyecciones principales

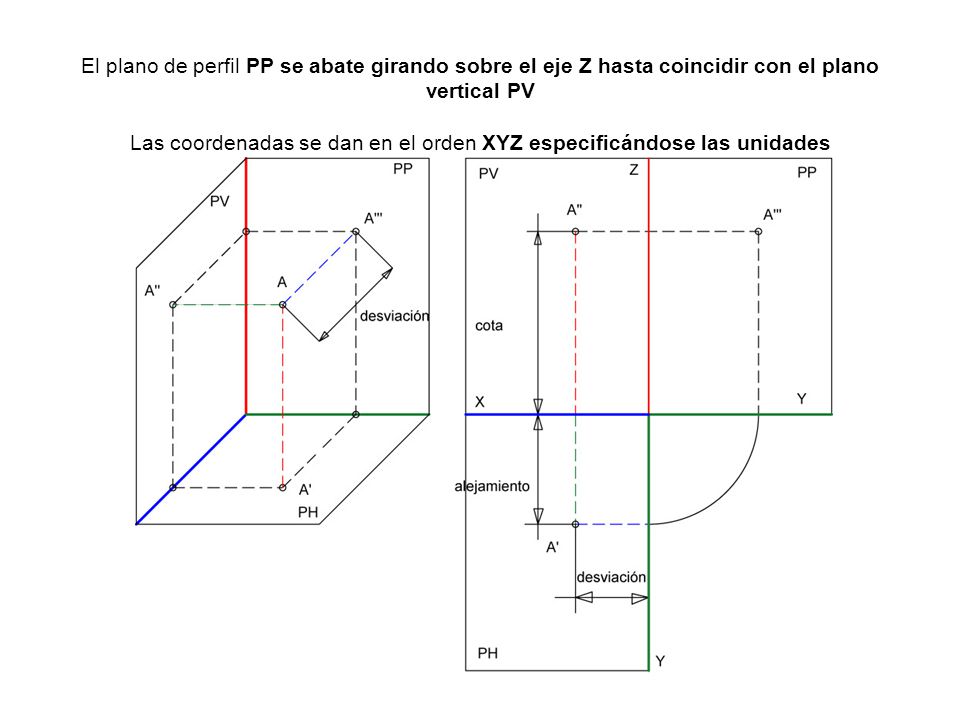

30 El plano de perfil PP se abate girando sobre el eje Z hasta coincidir con el plano vertical PV Las coordenadas se dan en el orden XYZ especificándose las unidades

31 LA RECTA

32 La recta Una recta queda definida por dos puntos
La recta Una recta queda definida por dos puntos. Conociendo ya la representación del punto puede procederse a la representación de la recta en el espacio y en su forma descriptiva.

33 Trazas de la recta Si se prolonga la recta r hasta cortar los planos horizontal PH y vertical PV, se obtienen los puntos H (sobre el plano horizontal) y V (sobre el plano vertical) denominados trazas de la recta.

34 POSICIONES DE LA RECTA

35 a. Recta horizontal: es paralela al plano horizontal, tiene traza con el plano vertical. En su representación diédrica h’ forma ángulo con LT y h’’ es paralela a LT V´´ h´´ PV h h´´ V´ V=V´´ h´ h´ V´ PH

36 b. Recta frontal: Es paralela al plano vertical, tiene traza con el plano horizontal. En su representación diédrica f’’ forma ángulo con LT y f’ es paralela a LT f´´ PV H´´ f´´ f PH f´ H´ f´ H´´ H=H´´

37 c. Recta paralela a la línea de tierra: Es paralela a PH y PV, por lo tanto sus proyecciones p’ y p’’ son paralelas a LT

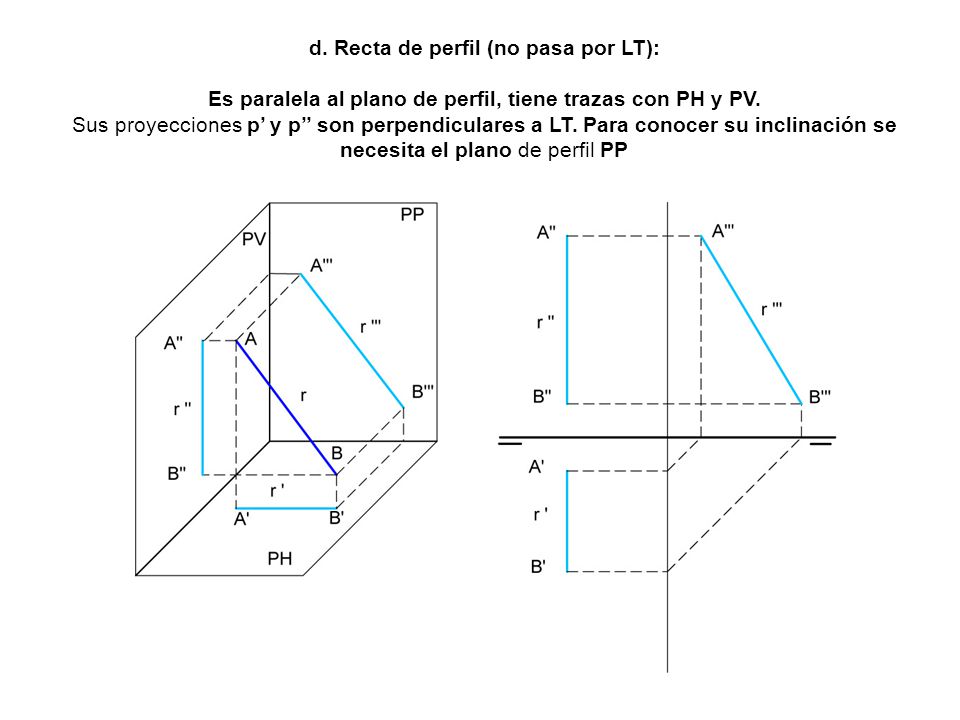

38 d. Recta de perfil (no pasa por LT): Es paralela al plano de perfil, tiene trazas con PH y PV. Sus proyecciones p’ y p’’ son perpendiculares a LT. Para conocer su inclinación se necesita el plano de perfil PP

39 e. Recta vertical: Es paralela al plano PV y perpendicular a PH, tiene traza con PH. Su proyección v’’ es perpendicular a LT y v’ es un punto que coincide con la traza de la recta. A” r” PV B” A A´´ r r´´ PH A´=r´=B´ B´´ B A´=r’=B´

40 f. Recta de punta: Es perpendicular al plano PV y paralela a PH, tiene traza con PV. Su proyección p’ es perpendicular a LT y p’’ es un punto que coincide con la traza de la recta.

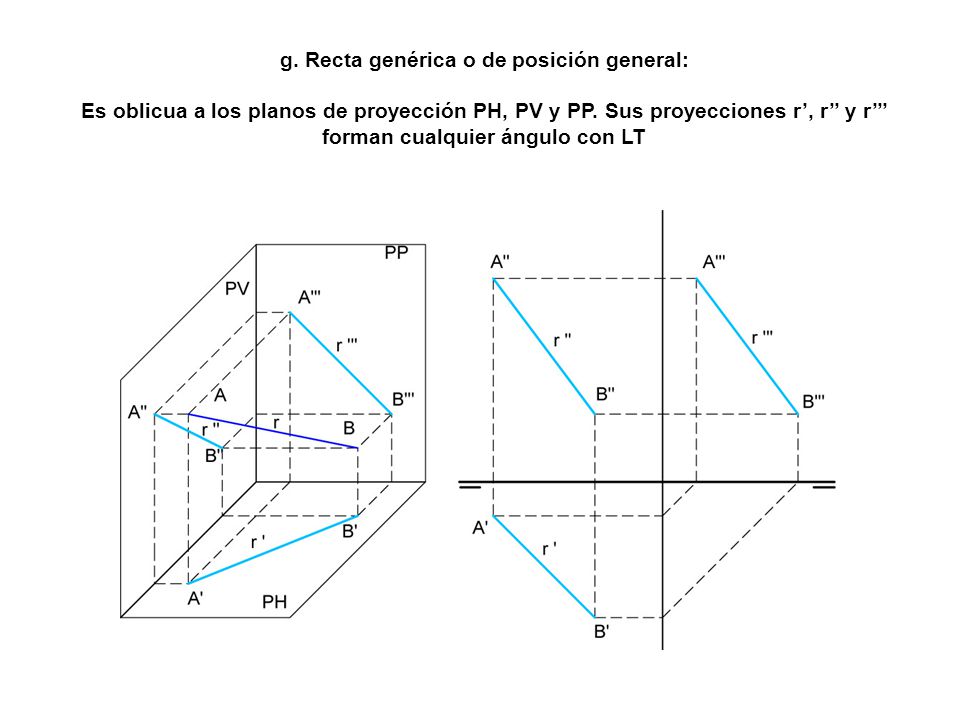

41 g. Recta genérica o de posición general: Es oblicua a los planos de proyección PH, PV y PP. Sus proyecciones r’, r’’ y r’’’ forman cualquier ángulo con LT

42 EL PLANO

43 El plano El plano es la superficie más sencilla que existe y los elementos que lo determinan son: a. Una recta y un punto exterior a ella

44 b. Tres puntos no alineados

45 c. Dos rectas que se cortan

46 d. Dos rectas paralelas

47 Representación del plano La intersección de dos planos es un recta y la de tres planos un punto. El plano se representa mediante sus rectas de intersección con los planos de proyección. Esta recta se llama traza y suele denominarse con una letra griega α (por ejemplo 1, 2 y 3) o con una letra mayúscula con el subíndice correspondiente al plano de proyección (por ejemplo P1, P2 y P3)..

48 POSICIONES DEL PLANO

49 a. Plano horizontal: Es paralelo al plano horizontal de proyección PH, por lo tanto perpendicular a los planos: vertical PV, determinando la traza 2, y de perfil PP, determinando la traza 3. Los elementos contenidos en él se proyectan en verdadera magnitud sobre el plano horizontal

50 b. Plano frontal: Es paralelo al plano vertical de proyección PV, por lo tanto perpendicular a los planos horizontal PH (traza 1) y de perfil PP (traza 3). Los elementos contenidos en él se proyectan en verdadera magnitud sobre el plano vertical

51 c. Plano de perfil: Es paralelo al plano de perfil PP, por lo tanto perpendicular a los planos: horizontal PH (traza 1) y vertical PV (traza 2). Los elementos contenidos en él se proyectan en verdadera magnitud sobre el plano de perfil

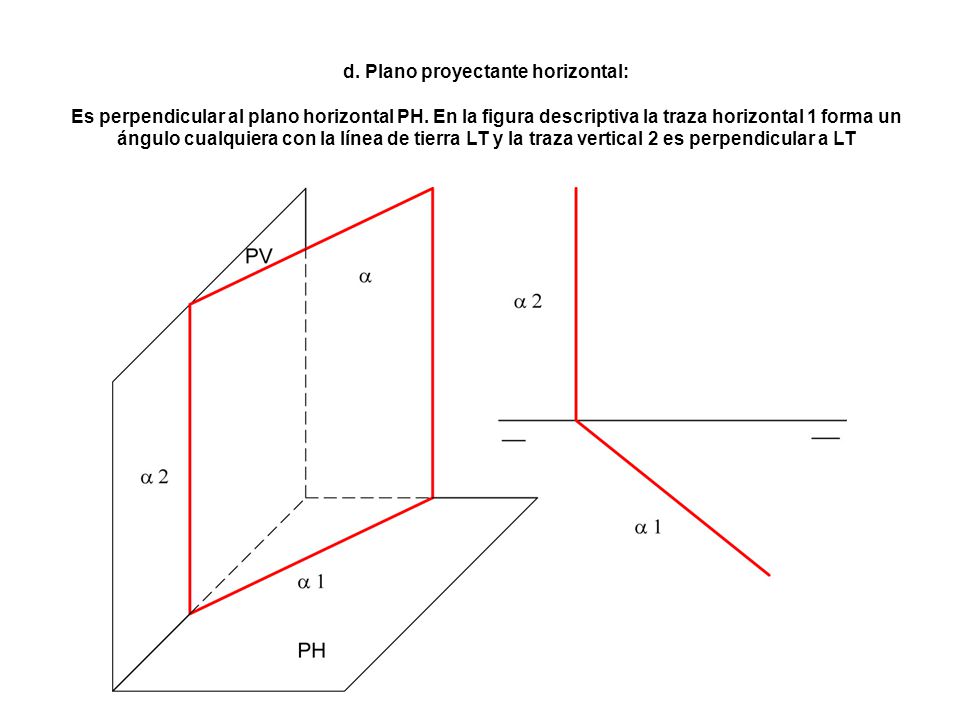

52 d. Plano proyectante horizontal: Es perpendicular al plano horizontal PH. En la figura descriptiva la traza horizontal 1 forma un ángulo cualquiera con la línea de tierra LT y la traza vertical 2 es perpendicular a LT

53 e. Plano proyectante vertical: Es perpendicular al plano vertical PV
e. Plano proyectante vertical: Es perpendicular al plano vertical PV. En la figura descriptiva la traza vertical 2 forma un ángulo cualquiera con la línea de tierra LT y la traza horizontal 1 es perpendicular a LT

54 f. Plano proyectante de perfil o plano rampa: Es perpendicular al plano de perfil PP. En la figura descriptiva las trazas horizontal 1 y vertical 2 son paralelas a LT

55 g. Plano de posición general u oblicuo: Forma un ángulo cualquiera con los planos de proyección .Trazas 1, 2 y 3.

56 POSICIONES DEL PLANO

57 a. Plano horizontal:

58 b. Plano frontal:

59 c. Plano de perfil:

60 d. Plano proyectante horizontal:

61 e. Plano proyectante vertical:

62 f. Plano proyectante de perfil o plano rampa:

63 g. Plano de posición general u oblicuo:

64 SECUENCIA DEL DESARROLLO DE REPRESENTACION
a) Primero se traza la Línea de Tierra, de acuerdo a las proporciones que presenta el cuerpo a representar. L T

65 b) luego, se trazan las líneas divisorias de los planos de proyección, teniendo en cuenta las condiciones establecidas respecto del ancho. L T P.V. P.H. P.L.I. P.L.D.

66 c) A continuación, se proyectan las vistas de frente o elevación del cuerpo y la de planta, en las proporciones que correspondan y respetando la cota y el alejamiento L T P.V. P.H. P.L.I. P.L.D.

67 d) Dependiendo del nivel de detalle del cuerpo, se trazan las proyecciones de las vistas laterales izquierda y derecha, las cuales confluyen sobre el plano lateral derecho y sobre el plano lateral izquierdo, respectivamente. L T P.V. P.H. P.L.I. P.L.D. V.L.D V.F V.L.I V.P

68 CONSIDERACIONES PARA EFECTUAR CORRECCIONES

69 Características de los trazos a utilizar
Las líneas tendrán características diferenciales conforme deban representar: Líneas del objeto a la vista. Líneas del objeto ocultas. Líneas que representan ejes. Líneas que indiquen cortes. Líneas principales y auxiliares del dibujo (Norma IRAM 4502) Línea de trazo continuo: Se utilizan para representar aristas visibles del objeto. Cuando es necesario, se utilizan trazos de mayor espesor para las líneas principales, y de menor espesor para las líneas secundarias o complementarias del dibujo. Ejemplo: Línea de trazos: Se utiliza para representar aristas y contornos no visibles y líneas convencionales (núcleo de tornillos, circunferencias de raíz en ruedas dentadas). Línea de trazo y punto: Se utiliza para representar ejes y circunferencias primitivos. También para representar las trazas de planos en Geometría Descriptiva. Línea de trazo y dos puntos: Se utiliza para indicar cortes.

70 Caligrafía normalizada
La Norma que se aplica pertenece a la IRAM 4503 que define la caligrafía que se utiliza para confeccionar la identificación del trabajo ejecutado. Para ello se utiliza un rótulo cuyo formato se inscribe en la parte inferior derecha del plano o lamina, tal como se indica en la figura:

71 Pueden tener orientación vertical ABCDEFGHIJKLLMNOPQRSTUVWXYZ abcdefghijklmnopqrstuvwxyz O bien orientación a 75 °

72 Como se dibujan las letras?

73 Altura de la letra mayúscula (h)
Tamaño de letras Altura de la letra mayúscula (h) 2,5 3,5 5 7 10 14 20 Espesor del A (1/14 h) trazo (d) B (1/10 h) 0,18 0,25 0,35 0,50 0,70 1,00 1,40 2,00 Características Cota Espesor “A” “B” Altura de la letra mayúscula h h 1 h Altura de la letra minúscula c 0,7 h 0,7 h Distancia entre las letras según el espacio disponible a 0,14 h 0,2 h Distancia entre renglones b 1,6 h 1,6 h

74 Rótulo Fecha Nombre Dibuja Revisa Aprobadp Escala Método Lámina N°

75 RESOLUCION DE EJERCICIO DE CUERPOS YUXTAPUESTOS

76 OBSERVACION DEL CUERPO Y OBTENCION DE LA VISTA DE FRENTE

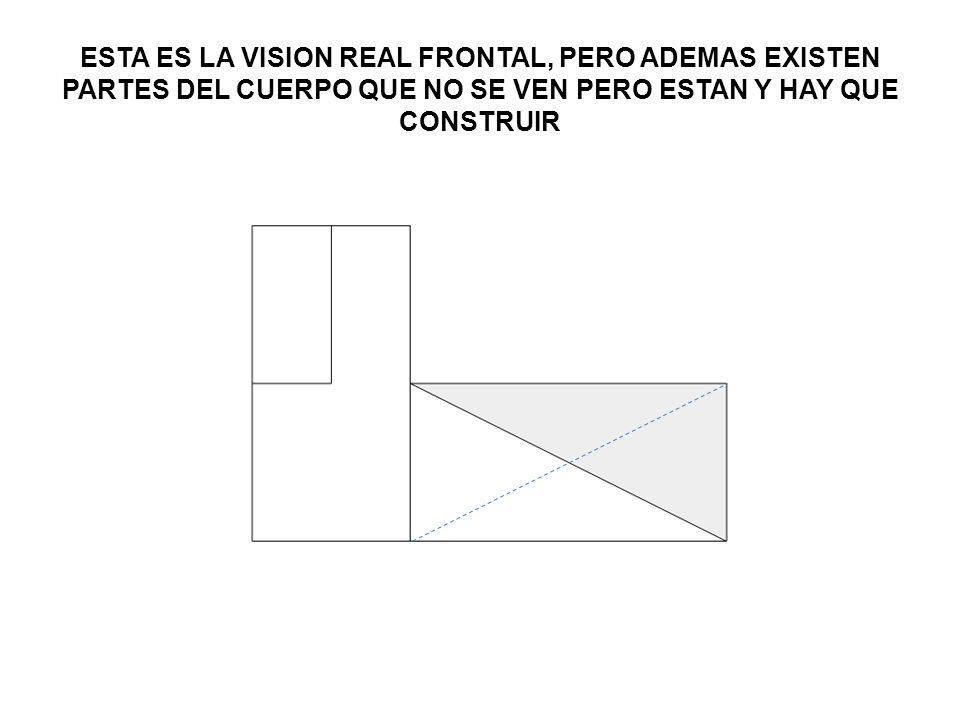

77 ESTA ES LA VISION REAL FRONTAL, PERO ADEMAS EXISTEN PARTES DEL CUERPO QUE NO SE VEN PERO ESTAN Y HAY QUE CONSTRUIR

78 LUEGO DE OBTENER LA VISTA FRONTAL, SE INICIA EL PROCESO DE REPRESENTACIÓN

79 TRAZAR LA LINEA DE TIERRA QUE DEBE CONSERVAR LA HORIZONTALIDAD
TRAZAR LA LINEA DIVISORIA DE PLANOS, A TRAVES DE LA CUAL SE PROYECTAN LAS VISTAS LATERALES. HAY QUE TENER EN CUENTA LAS DIMENSIONES DE LOS CUERPOS A REPRESENTAR. CONSTRUIR LA VISTA DE ELEVACION RESPETANDO EL ESPACIO DE LA COTA RESPECTO A LA LINEA DE TIERRA Y LA DESVIACION RESPECTO DE LA LINEA DIVISORIA DE PLANOS SE TRAZA LA LINEA DE 45° QUE PERMITIRA EL DESARROLLO DE LAS PROYECCIONES DE LA VISTA LATERAL A PARTIR DE ELLO SE TRASLADAN LOS PUNTOS A PROYECTAR A LA VISTA EN PLANTA PARA ENCONTRAR LA PROYECCION DE ESA VISTA.

80

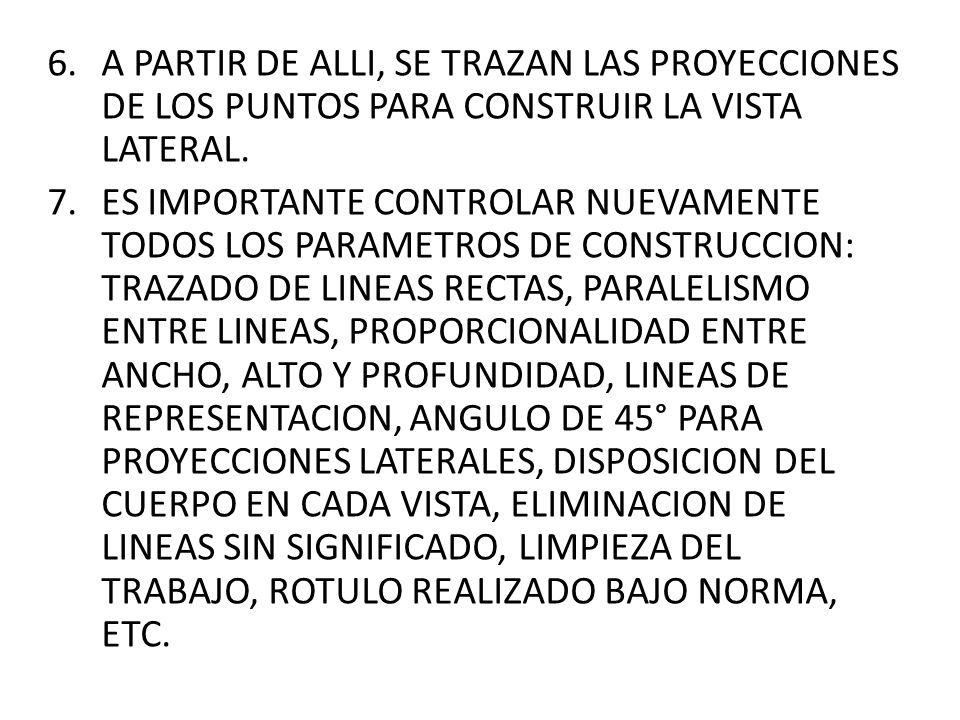

81 A PARTIR DE ALLI, SE TRAZAN LAS PROYECCIONES DE LOS PUNTOS PARA CONSTRUIR LA VISTA LATERAL.
ES IMPORTANTE CONTROLAR NUEVAMENTE TODOS LOS PARAMETROS DE CONSTRUCCION: TRAZADO DE LINEAS RECTAS, PARALELISMO ENTRE LINEAS, PROPORCIONALIDAD ENTRE ANCHO, ALTO Y PROFUNDIDAD, LINEAS DE REPRESENTACION, ANGULO DE 45° PARA PROYECCIONES LATERALES, DISPOSICION DEL CUERPO EN CADA VISTA, ELIMINACION DE LINEAS SIN SIGNIFICADO, LIMPIEZA DEL TRABAJO, ROTULO REALIZADO BAJO NORMA, ETC.
