Les xarxes de control automàtic de la qualitat de l’aigua Jordi López i Simó - Director Tècnic –
Aigües deTerrassa
2
Les xarxes de control automàtic de la qualitat de l’aigua

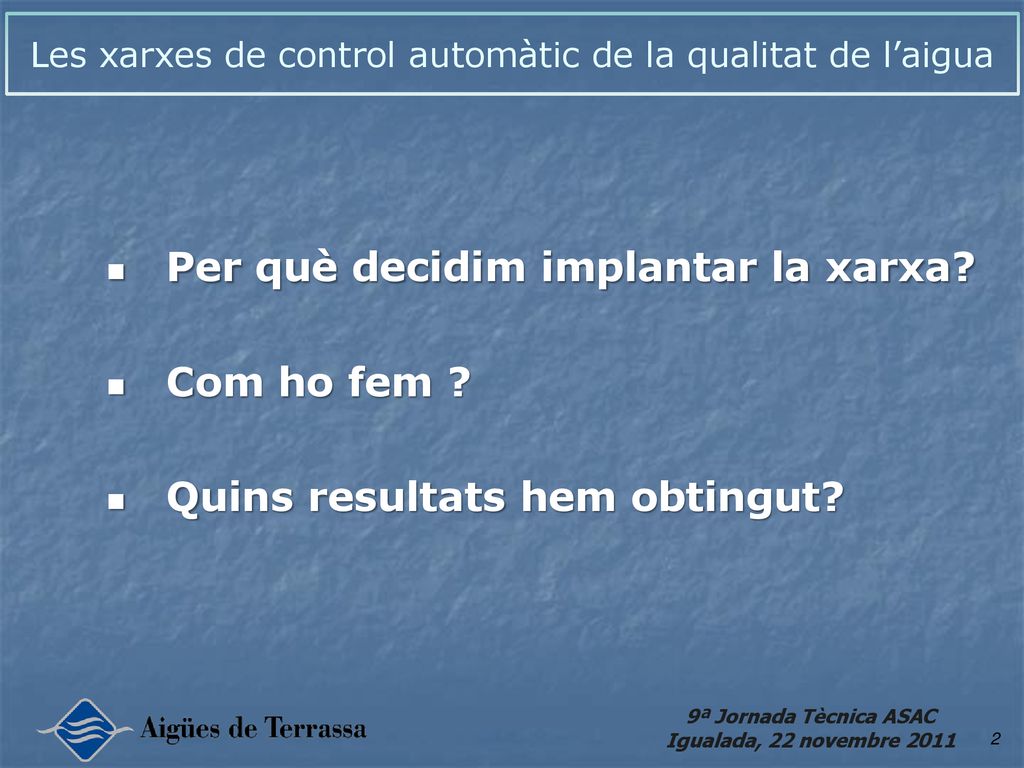

Per què decidim implantar la xarxa? Com ho fem ? Quins resultats hem obtingut? Aigües deTerrassa
3
BARCELONA Vallès Occidental Territori Gestionat
4
BARCELONA Vallès Occidental
5
(Can Font – Can Avellaneda)

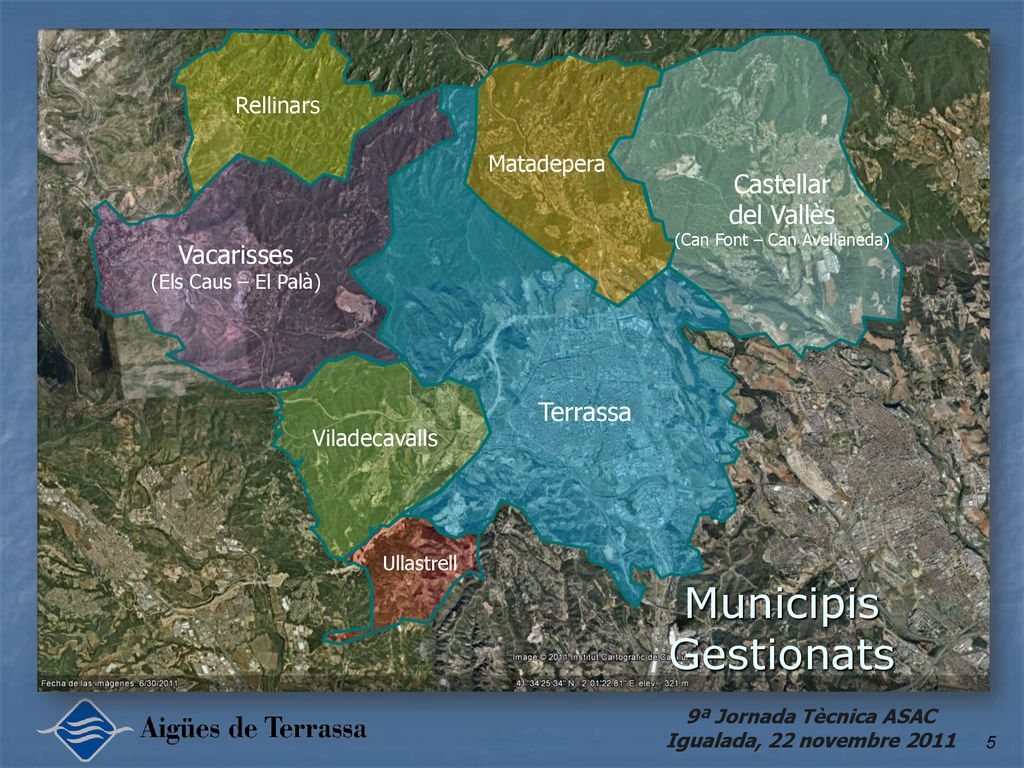

Rellinars Matadepera Castellar del Vallès (Can Font – Can Avellaneda) Vacarisses (Els Caus – El Palà) Terrassa Viladecavalls Ullastrell Municipis Gestionats
6
Les xarxes de control automàtic de la qualitat de l’aigua
Dades bàsiques : Municipis gestionats 100,000 Clients / 230,000 habitants 905 Km de xarxa de distribució: 106 Km de xarxa d’impulsió 8,711 determinacions de Clor a Xarxa. 77 Punts fixes de mostreig a xarxa. 12 cabines de control. Aigües deTerrassa
7

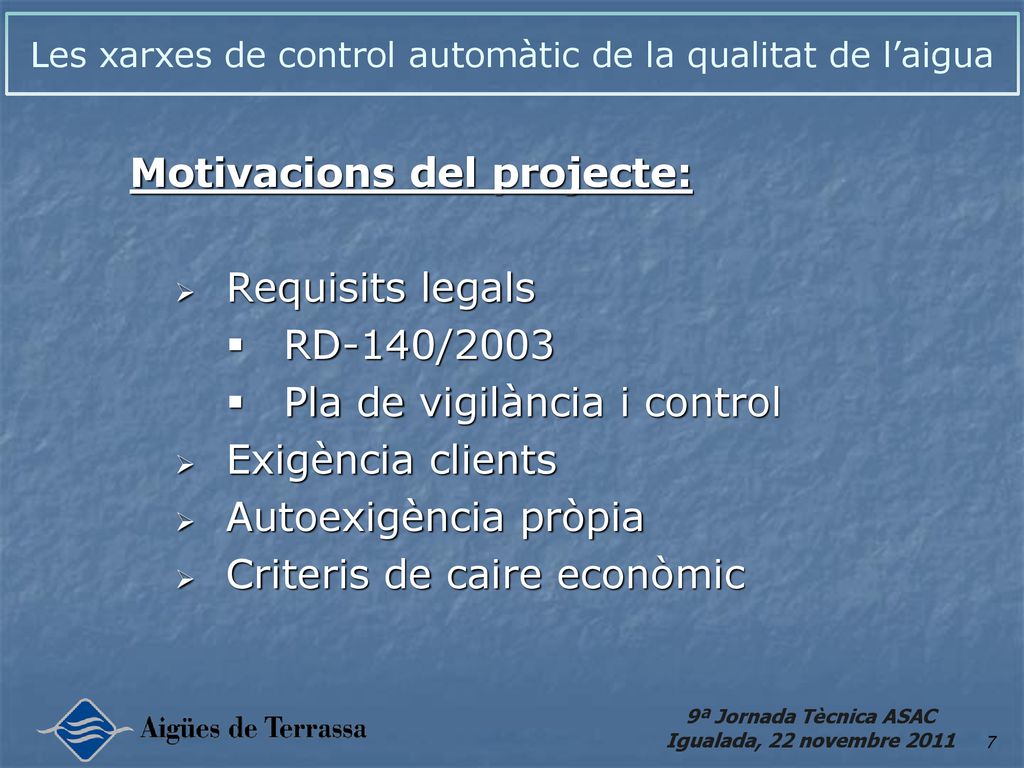

Les xarxes de control automàtic de la qualitat de l’aigua
Motivacions del projecte: Requisits legals RD-140/2003 Pla de vigilància i control Exigència clients Autoexigència pròpia Criteris de caire econòmic Aigües deTerrassa
8

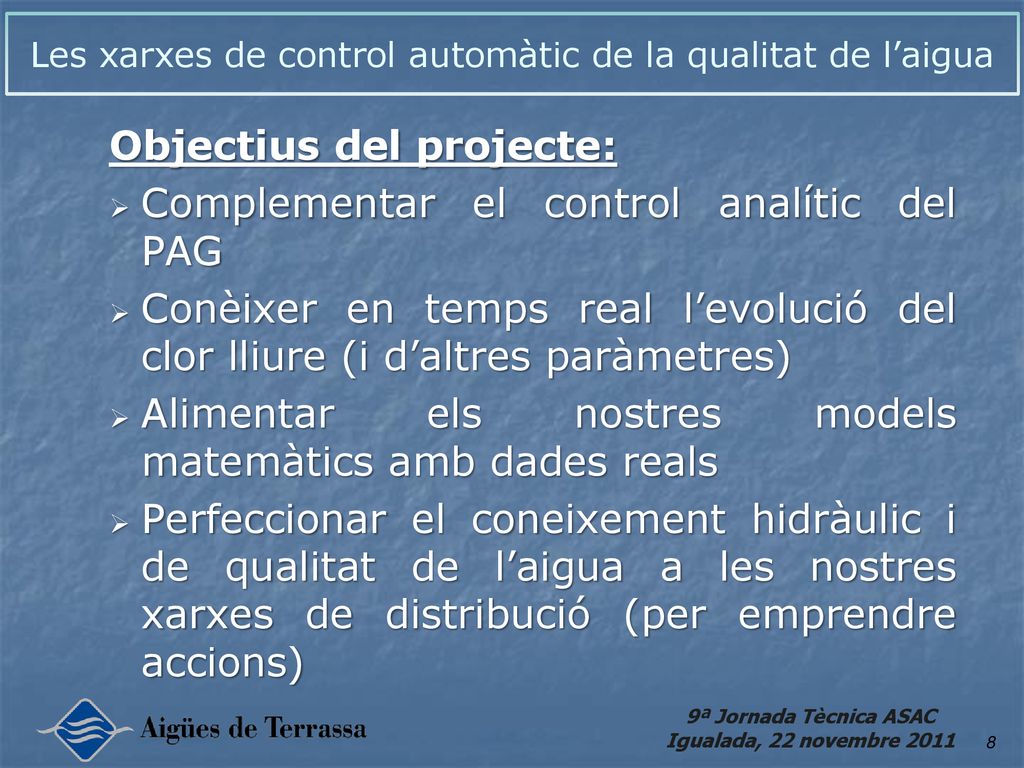

Les xarxes de control automàtic de la qualitat de l’aigua
Objectius del projecte: Complementar el control analític del PAG Conèixer en temps real l’evolució del clor lliure (i d’altres paràmetres) Alimentar els nostres models matemàtics amb dades reals Perfeccionar el coneixement hidràulic i de qualitat de l’aigua a les nostres xarxes de distribució (per emprendre accions) Aigües deTerrassa
9

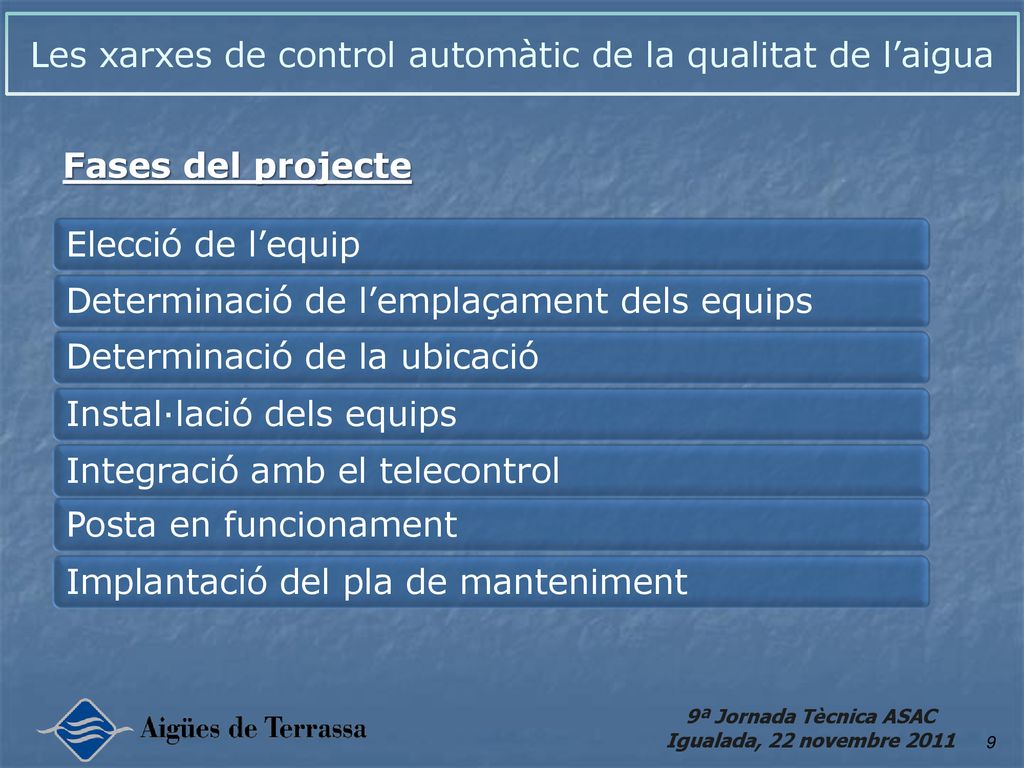

Les xarxes de control automàtic de la qualitat de l’aigua
Fases del projecte Elecció de l’equip Determinació de l’emplaçament dels equips Determinació de la ubicació Instal·lació dels equips Integració amb el telecontrol Posta en funcionament Implantació del pla de manteniment

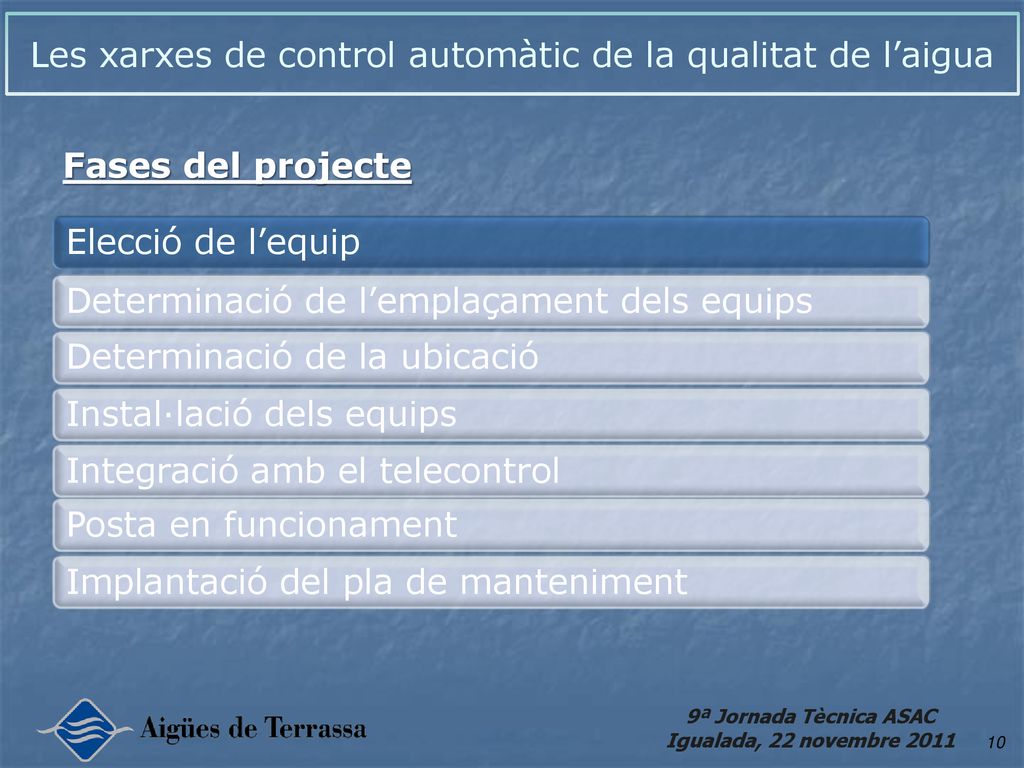

10
Les xarxes de control automàtic de la qualitat de l’aigua
Fases del projecte Elecció de l’equip Determinació de l’emplaçament dels equips Determinació de la ubicació Instal·lació dels equips Integració amb el telecontrol Posta en funcionament Implantació del pla de manteniment
11
Les xarxes de control automàtic de la qualitat de l’aigua
Fiabilitat Principi de mesura de clor (amperomètric) Autonomia Integrable amb el nostre telecontrol Aigües deTerrassa
12

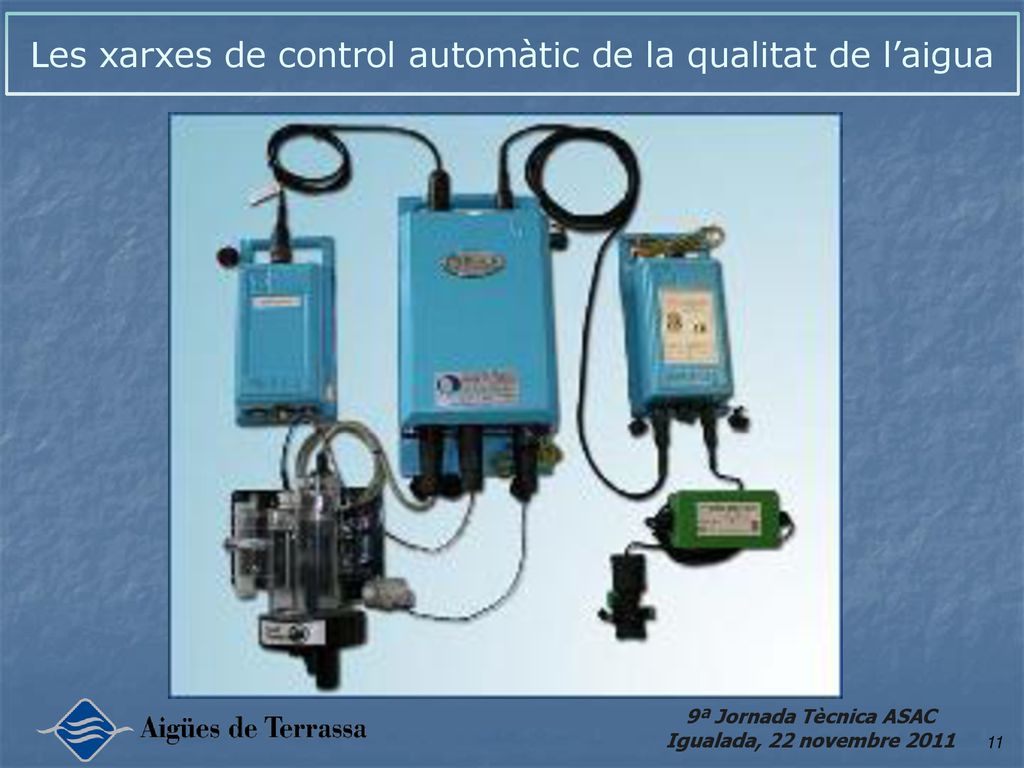

Les xarxes de control automàtic de la qualitat de l’aigua

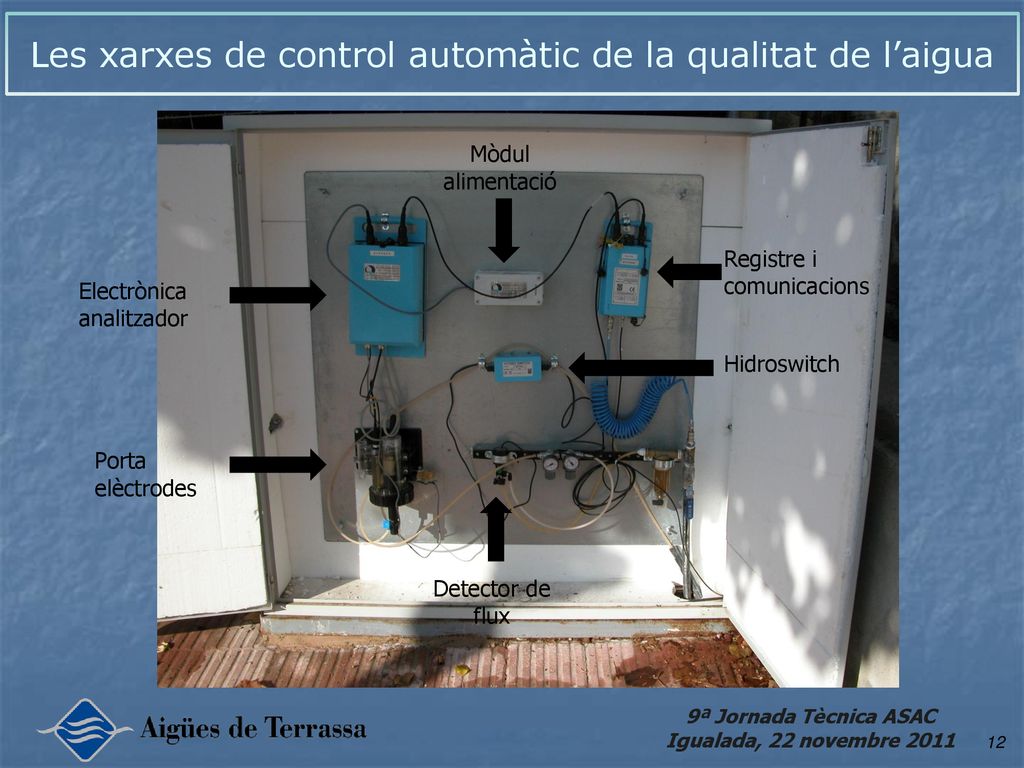

Mòdul alimentació Registre i comunicacions Electrònica analitzador Hidroswitch Porta elèctrodes Detector de flux Aigües deTerrassa

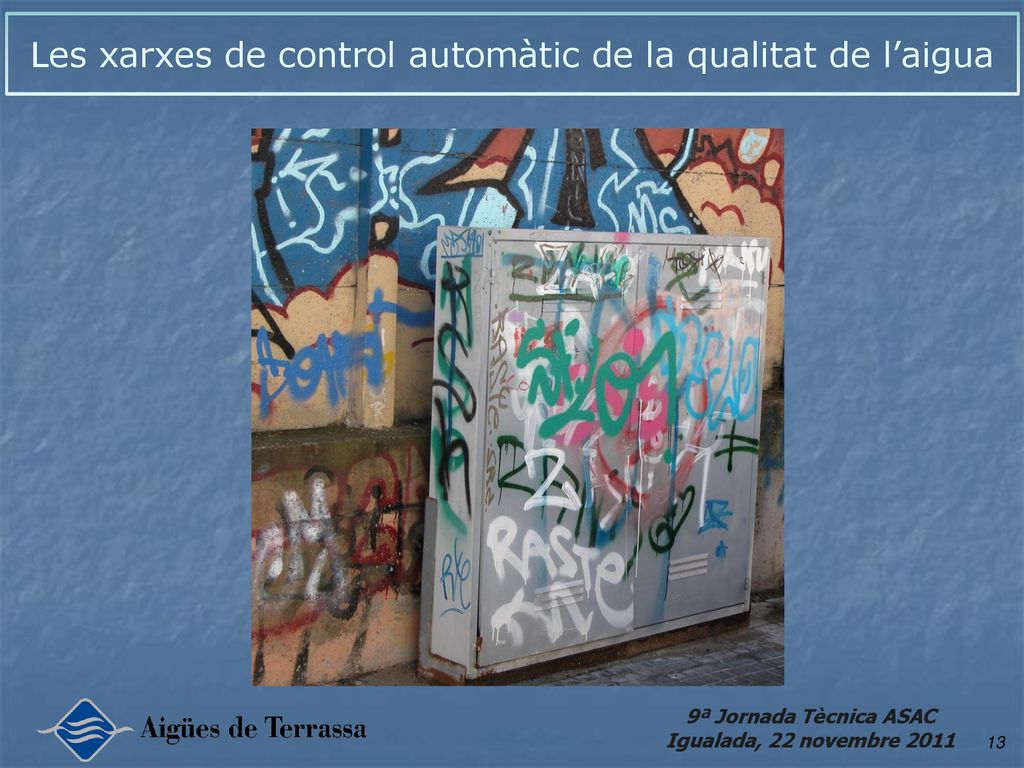

13
Les xarxes de control automàtic de la qualitat de l’aigua
Aigües deTerrassa
14
Les xarxes de control automàtic de la qualitat de l’aigua
Fases del projecte Elecció de l’equip Determinació de l’emplaçament dels equips Determinació de la ubicació Instal·lació dels equips Integració amb el telecontrol Posta en funcionament Implantació del pla de manteniment
15

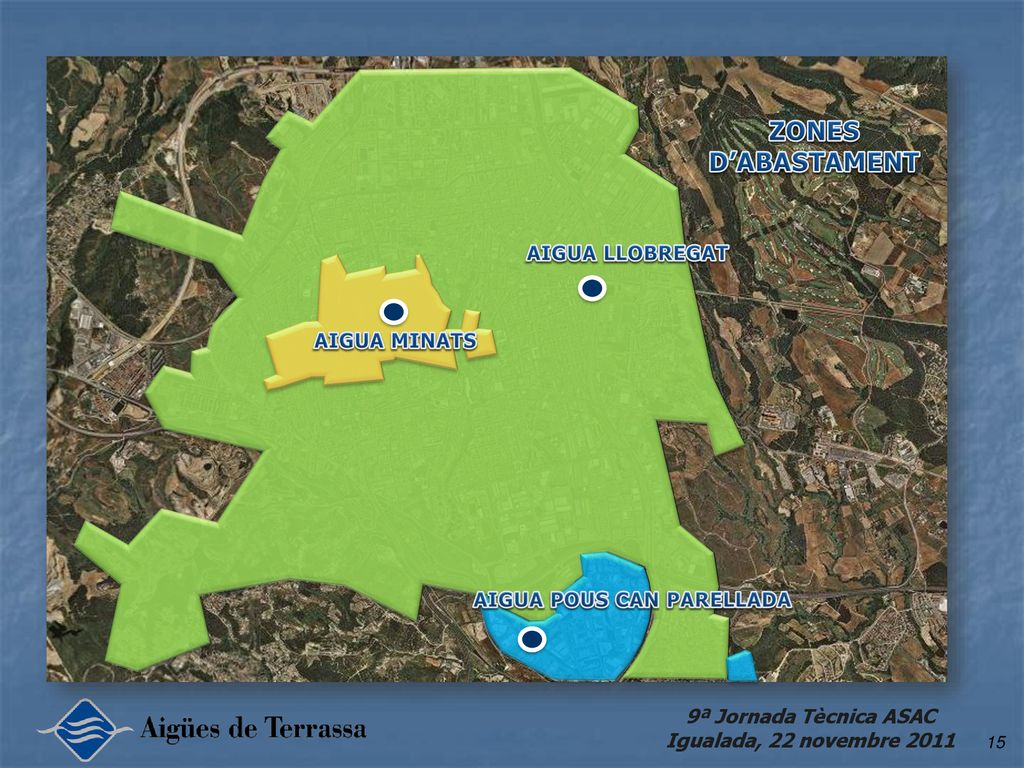

ZONES D’ABASTAMENT AIGUA LLOBREGAT AIGUA MINATS
Característiques Depe AIGUA POUS CAN PARELLADA Aigües deTerrassa
16

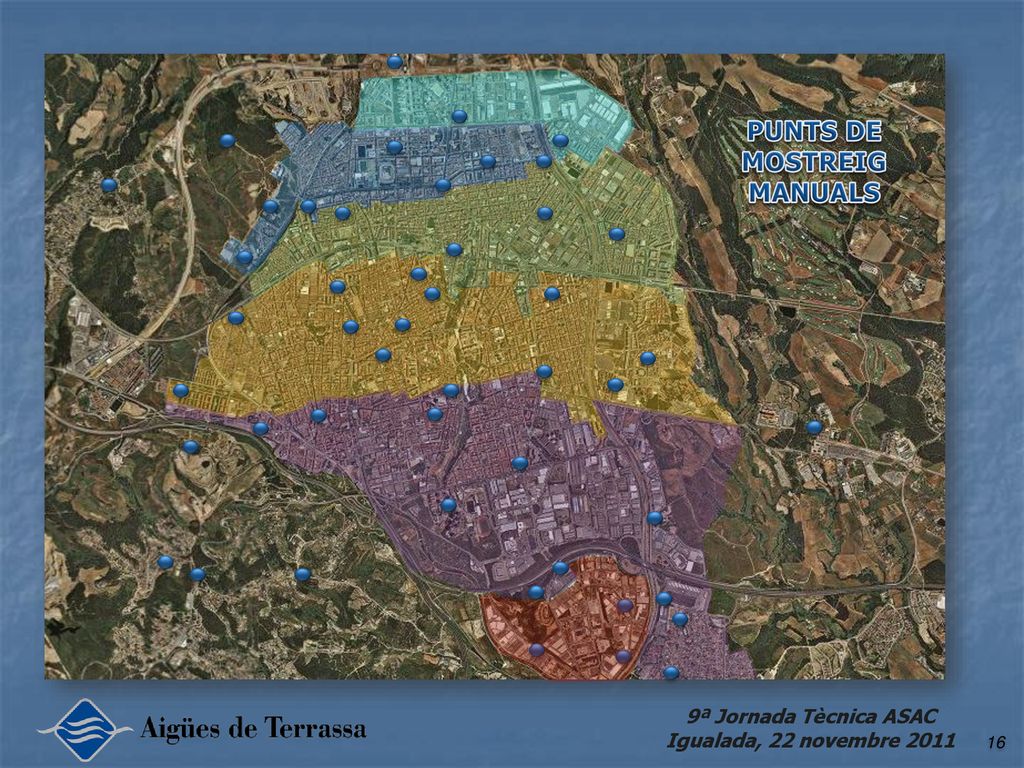

PUNTS DE MOSTREIG MANUALS
Característiques Depe Aigües deTerrassa

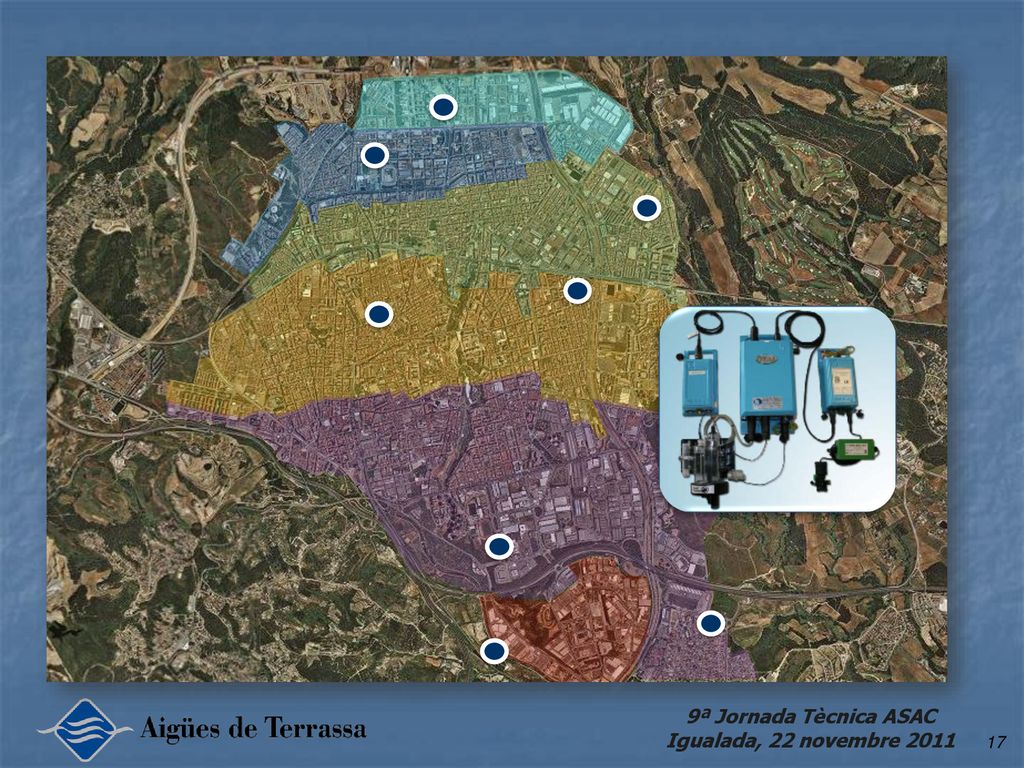

17
Característiques Depe Aigües deTerrassa
18

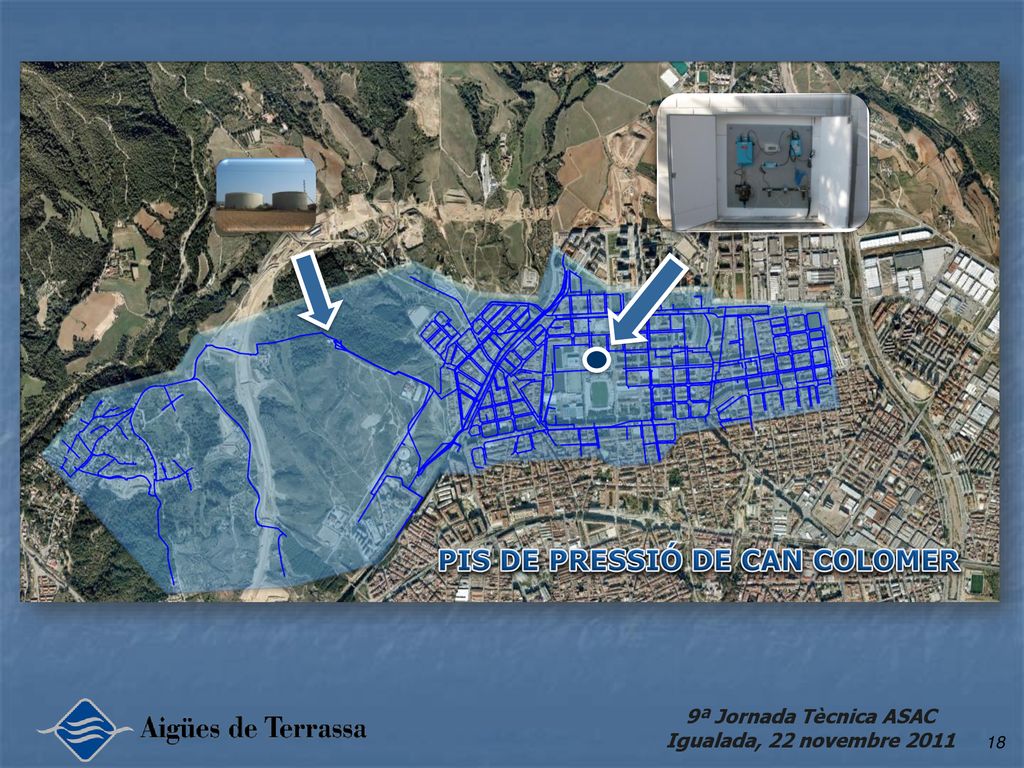

PIS DE PRESSIÓ DE CAN COLOMER
19
Les xarxes de control automàtic de la qualitat de l’aigua

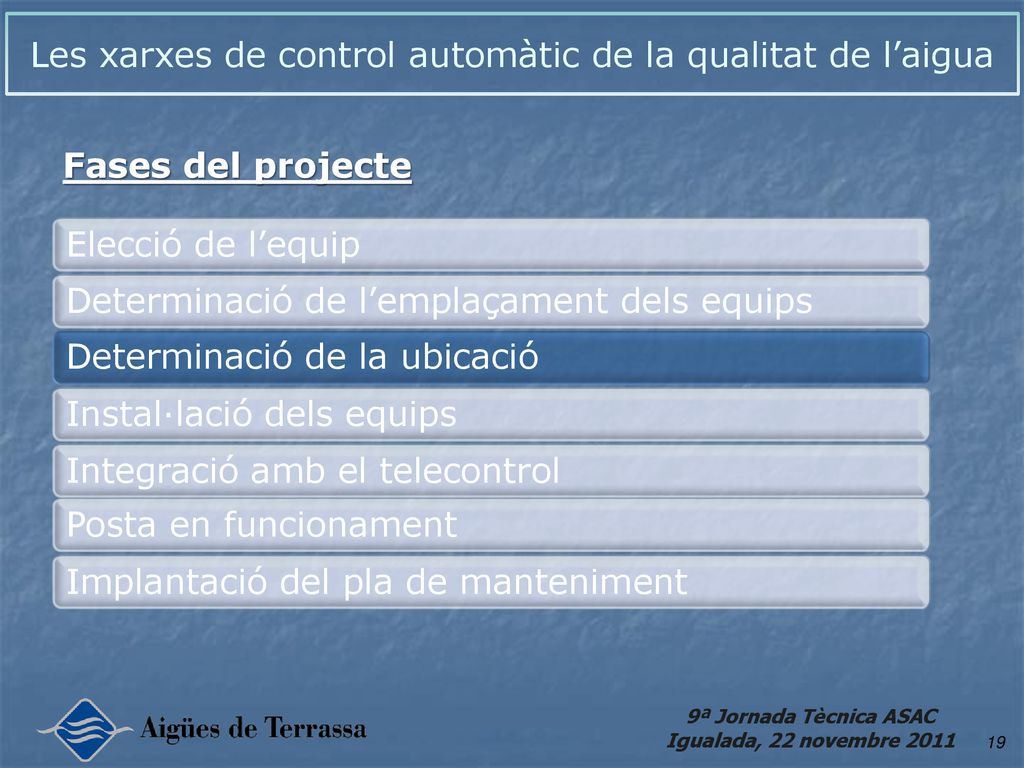

Fases del projecte Elecció de l’equip Determinació de l’emplaçament dels equips Determinació de la ubicació Instal·lació dels equips Integració amb el telecontrol Posta en funcionament Implantació del pla de manteniment Aigües deTerrassa
20

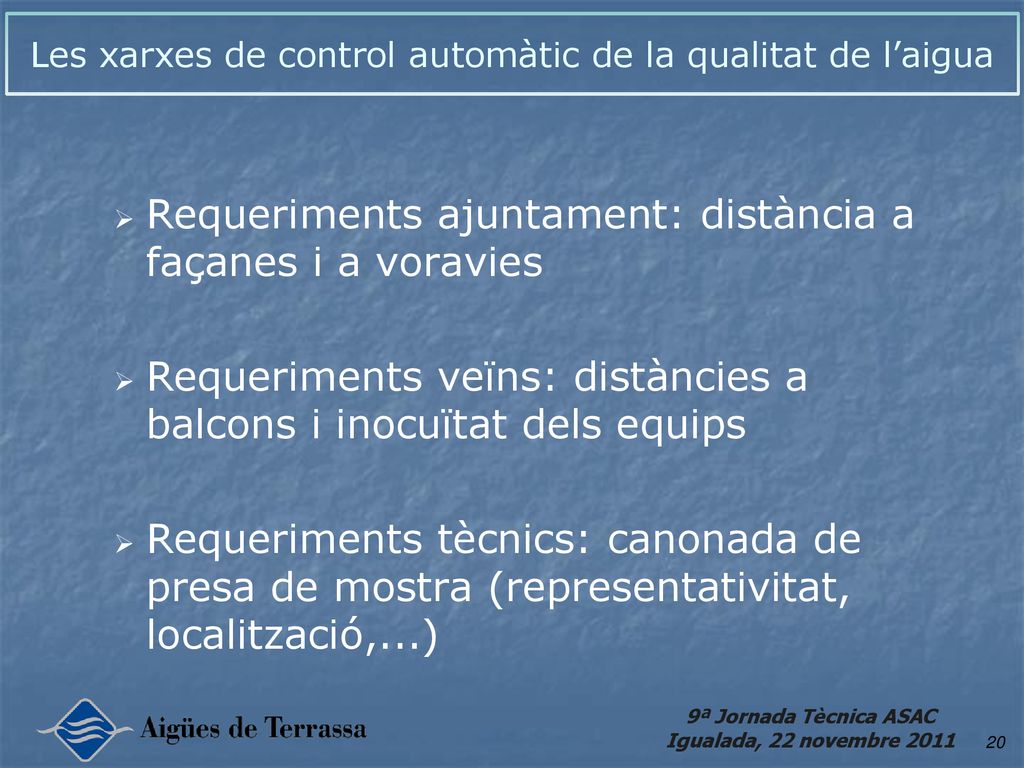

Les xarxes de control automàtic de la qualitat de l’aigua
Requeriments ajuntament: distància a façanes i a voravies Requeriments veïns: distàncies a balcons i inocuïtat dels equips Requeriments tècnics: canonada de presa de mostra (representativitat, localització,...)
21

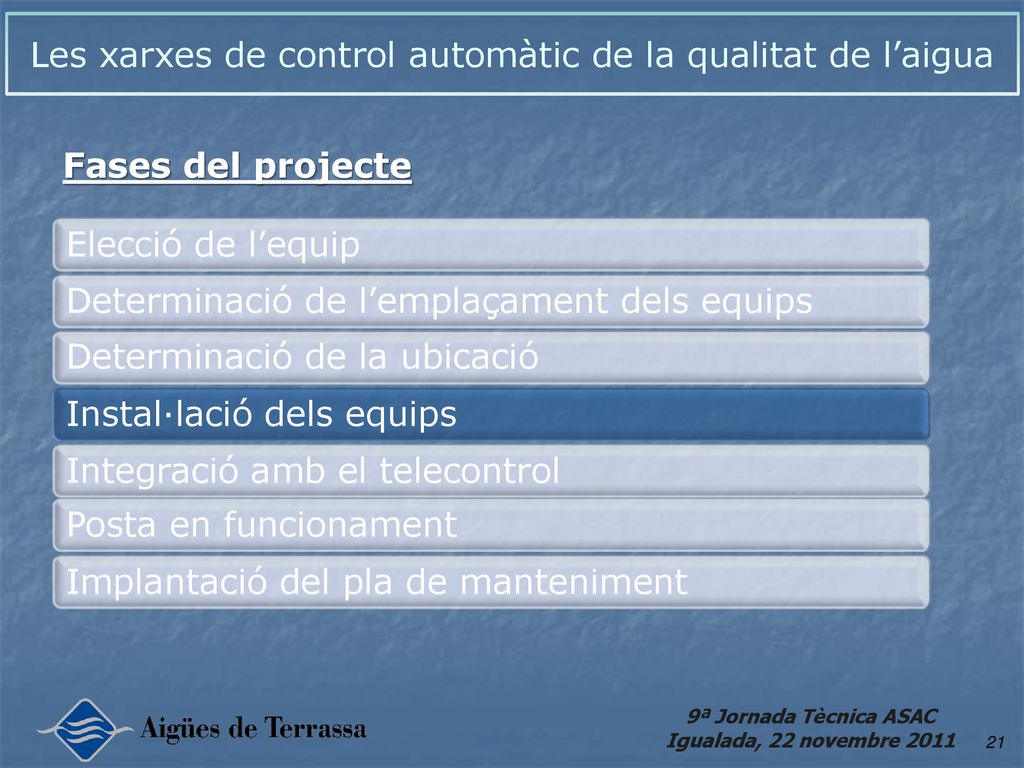

Les xarxes de control automàtic de la qualitat de l’aigua
Fases del projecte Elecció de l’equip Determinació de l’emplaçament dels equips Determinació de la ubicació Instal·lació dels equips Integració amb el telecontrol Posta en funcionament Implantació del pla de manteniment
22
Les xarxes de control automàtic de la qualitat de l’aigua

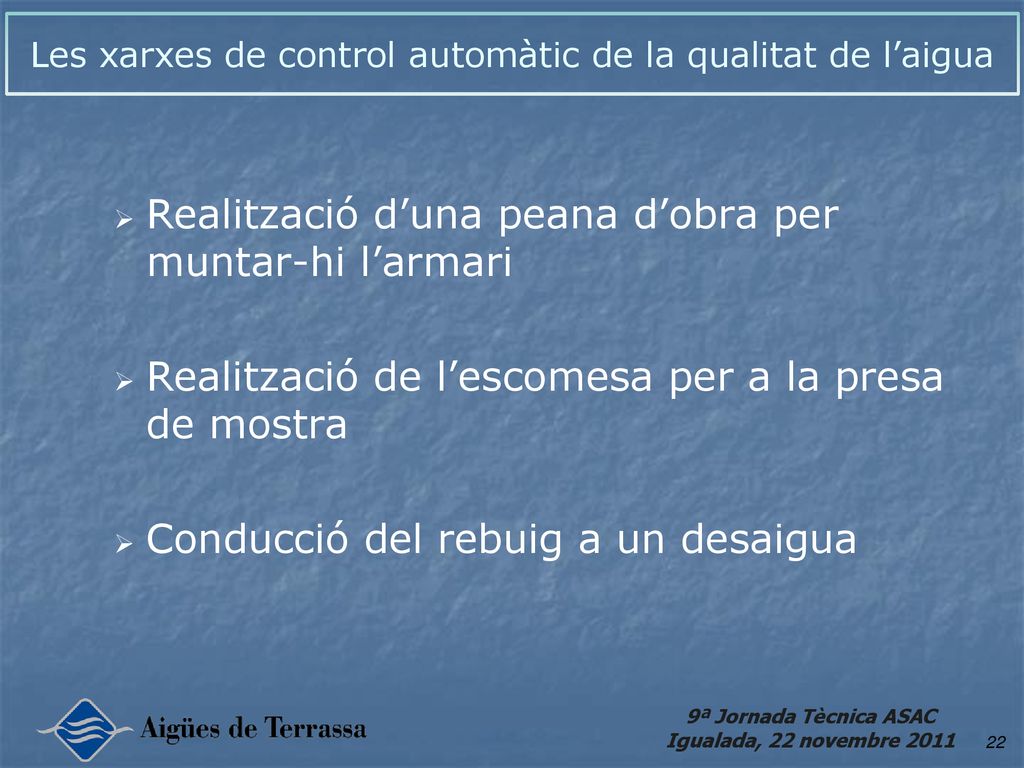

Realització d’una peana d’obra per muntar-hi l’armari Realització de l’escomesa per a la presa de mostra Conducció del rebuig a un desaigua
23

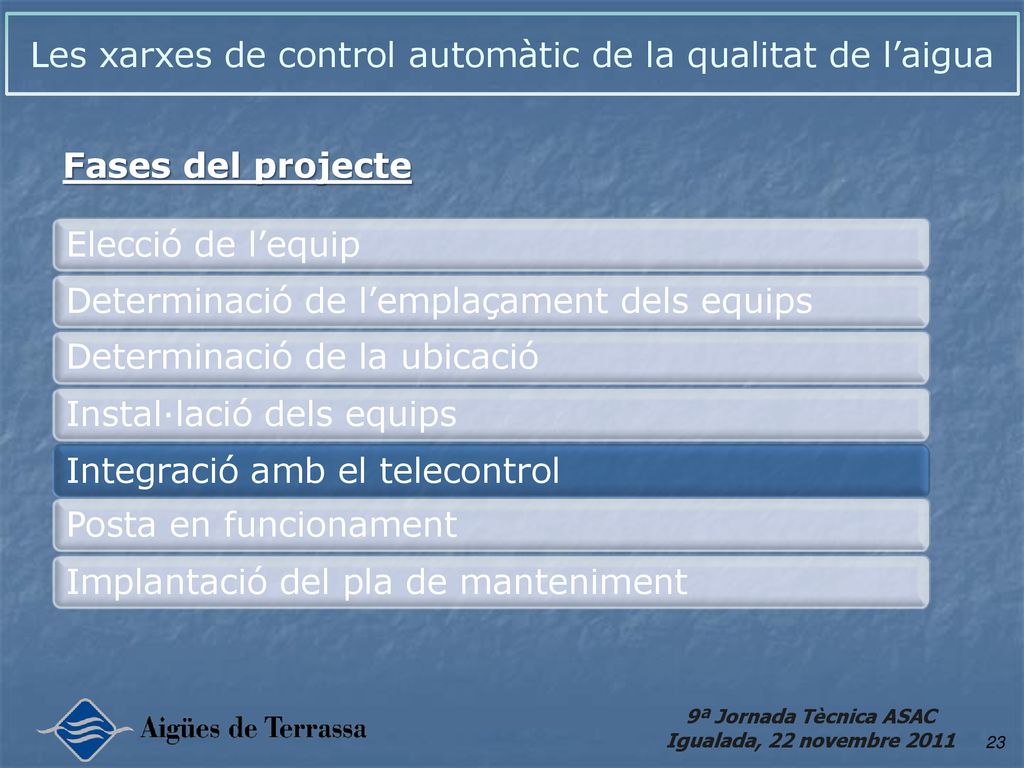

Les xarxes de control automàtic de la qualitat de l’aigua
Fases del projecte Elecció de l’equip Determinació de l’emplaçament dels equips Determinació de la ubicació Instal·lació dels equips Integració amb el telecontrol Posta en funcionament Implantació del pla de manteniment

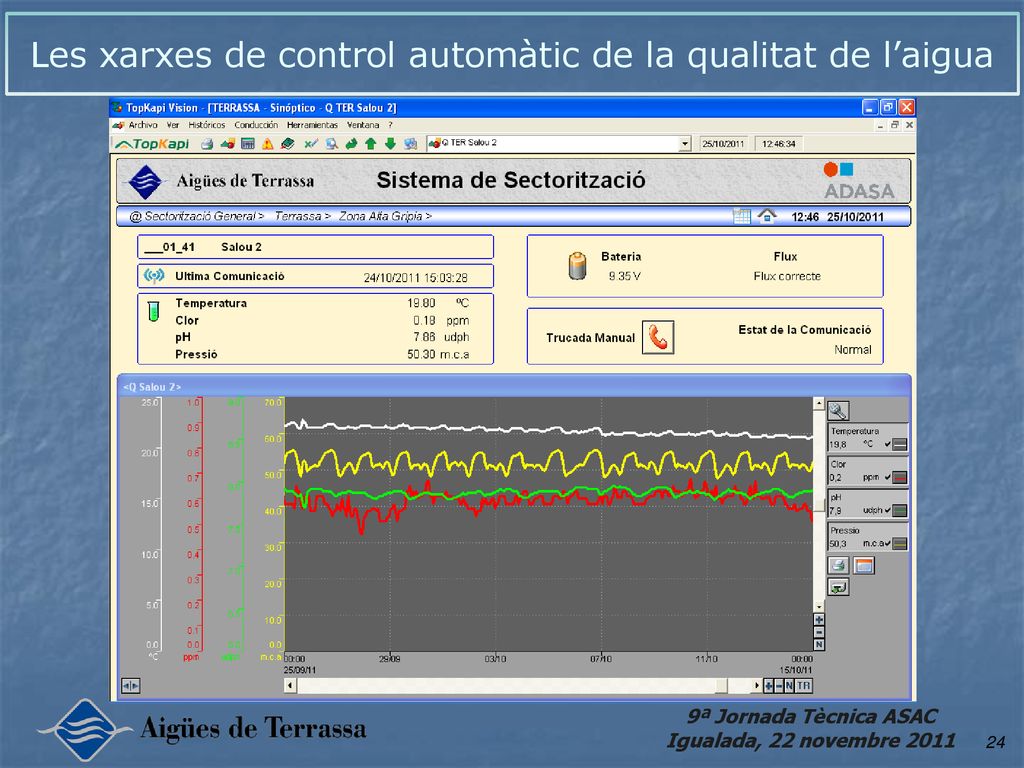

24
Les xarxes de control automàtic de la qualitat de l’aigua
Aigües deTerrassa
25
Les xarxes de control automàtic de la qualitat de l’aigua

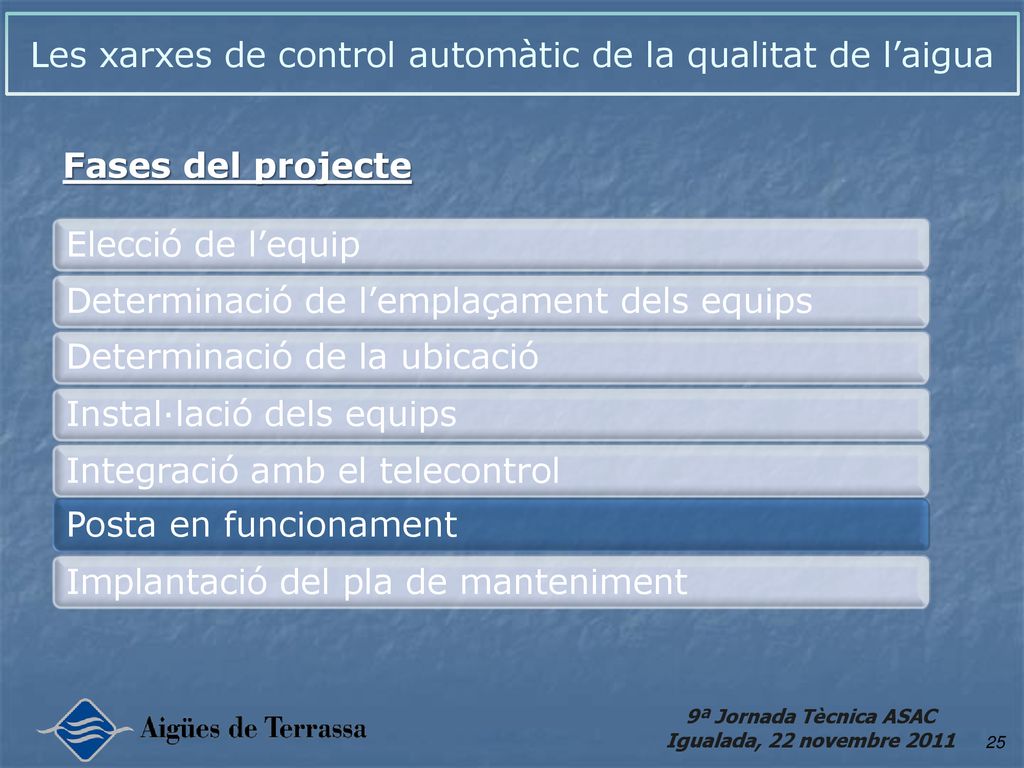

Fases del projecte Elecció de l’equip Determinació de l’emplaçament dels equips Determinació de la ubicació Instal·lació dels equips Integració amb el telecontrol Posta en funcionament Implantació del pla de manteniment
26
Les xarxes de control automàtic de la qualitat de l’aigua

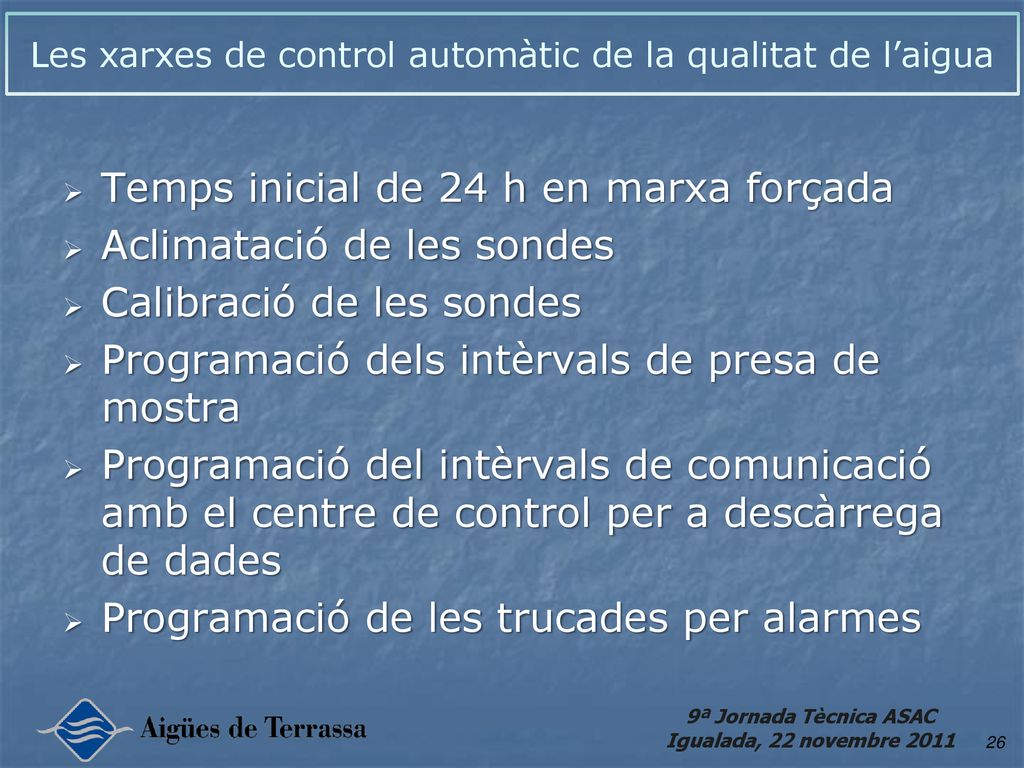

Temps inicial de 24 h en marxa forçada Aclimatació de les sondes Calibració de les sondes Programació dels intèrvals de presa de mostra Programació del intèrvals de comunicació amb el centre de control per a descàrrega de dades Programació de les trucades per alarmes
27

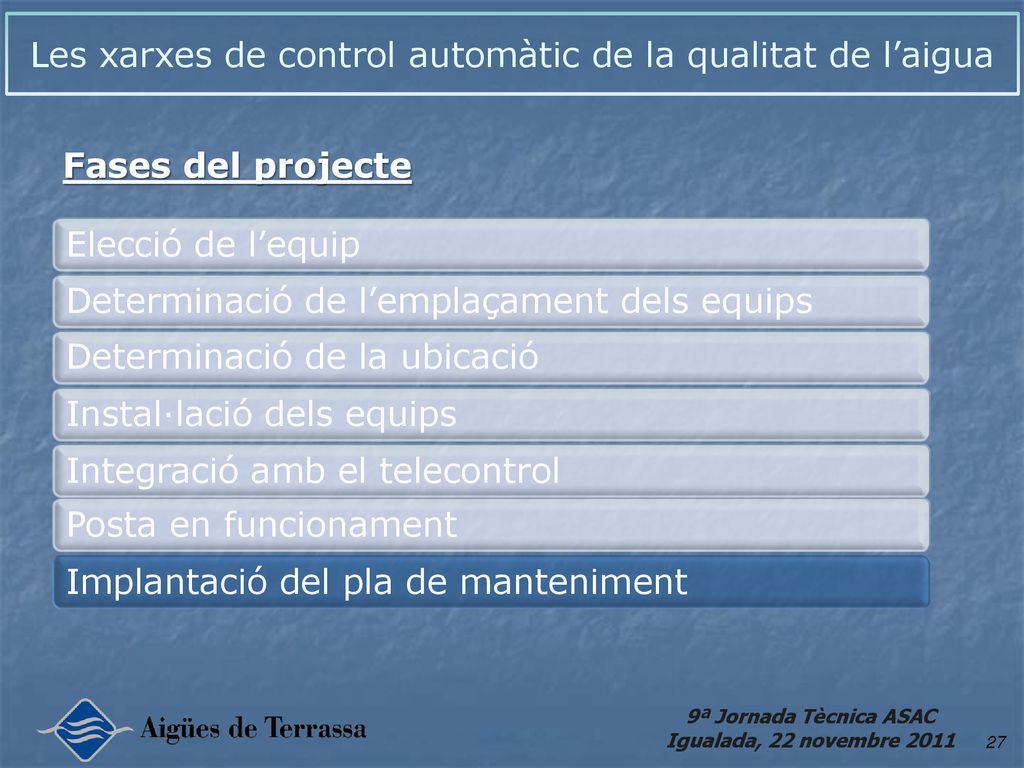

Les xarxes de control automàtic de la qualitat de l’aigua
Fases del projecte Elecció de l’equip Determinació de l’emplaçament dels equips Determinació de la ubicació Instal·lació dels equips Integració amb el telecontrol Posta en funcionament Implantació del pla de manteniment
28
Les xarxes de control automàtic de la qualitat de l’aigua

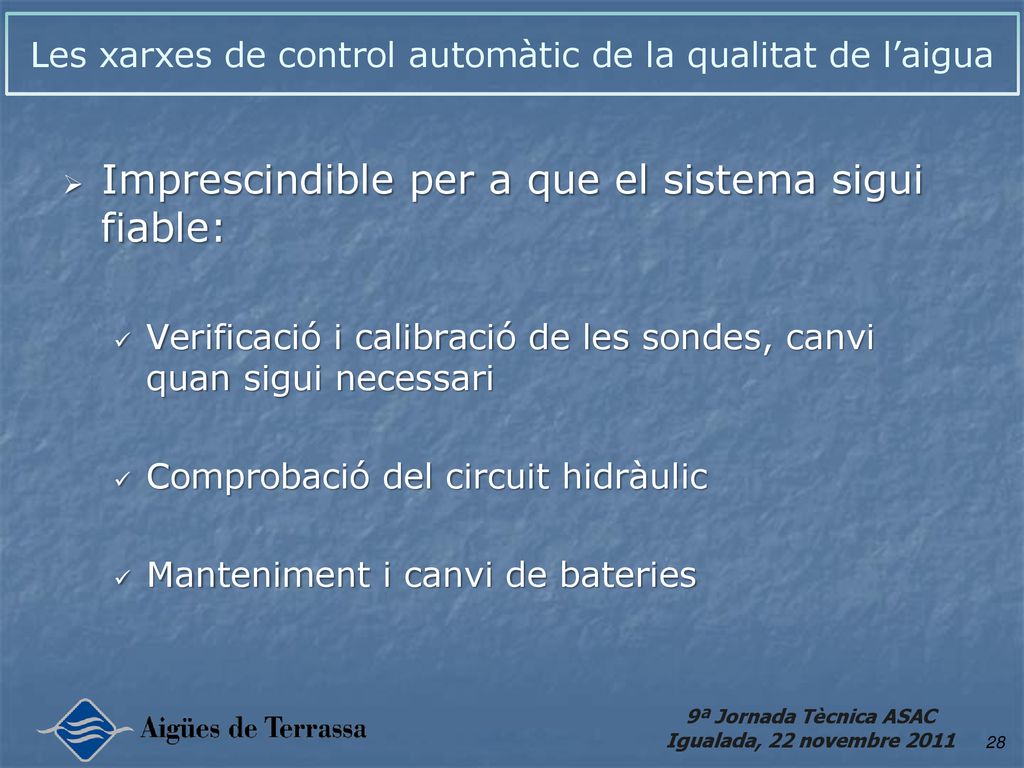

Imprescindible per a que el sistema sigui fiable: Verificació i calibració de les sondes, canvi quan sigui necessari Comprobació del circuit hidràulic Manteniment i canvi de bateries
29
Les xarxes de control automàtic de la qualitat de l’aigua
Costos Inversió Operació Avaluació econòmica Aigües deTerrassa

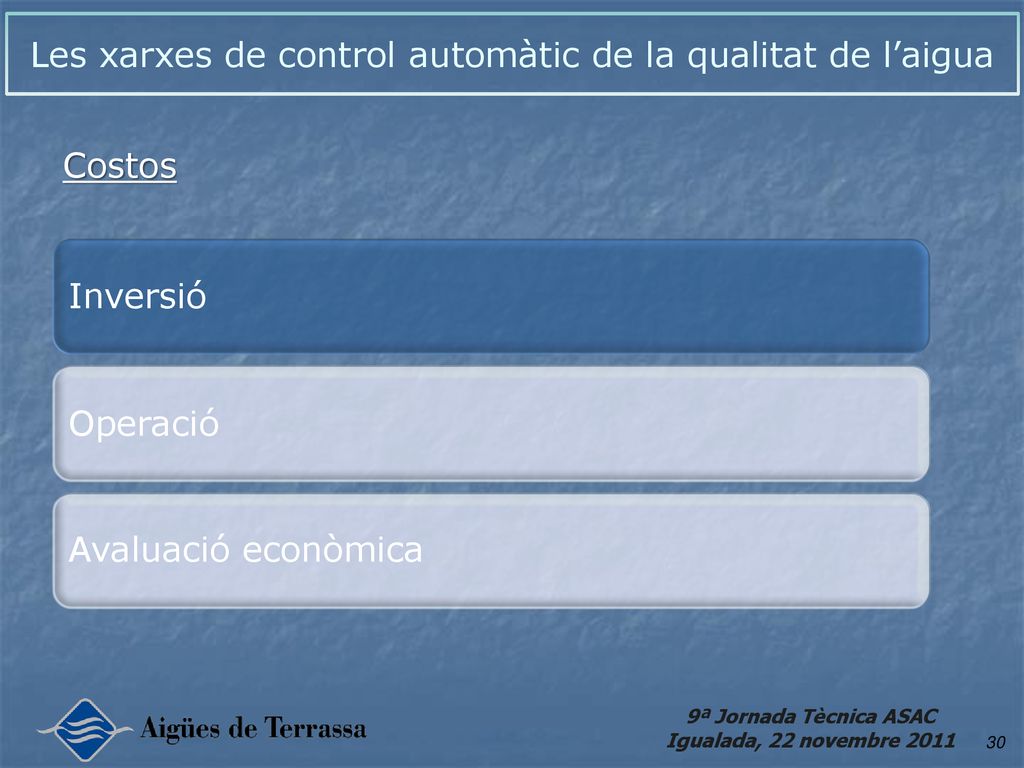

30
Les xarxes de control automàtic de la qualitat de l’aigua
Costos Inversió Operació Avaluació econòmica
31
Les xarxes de control automàtic de la qualitat de l’aigua

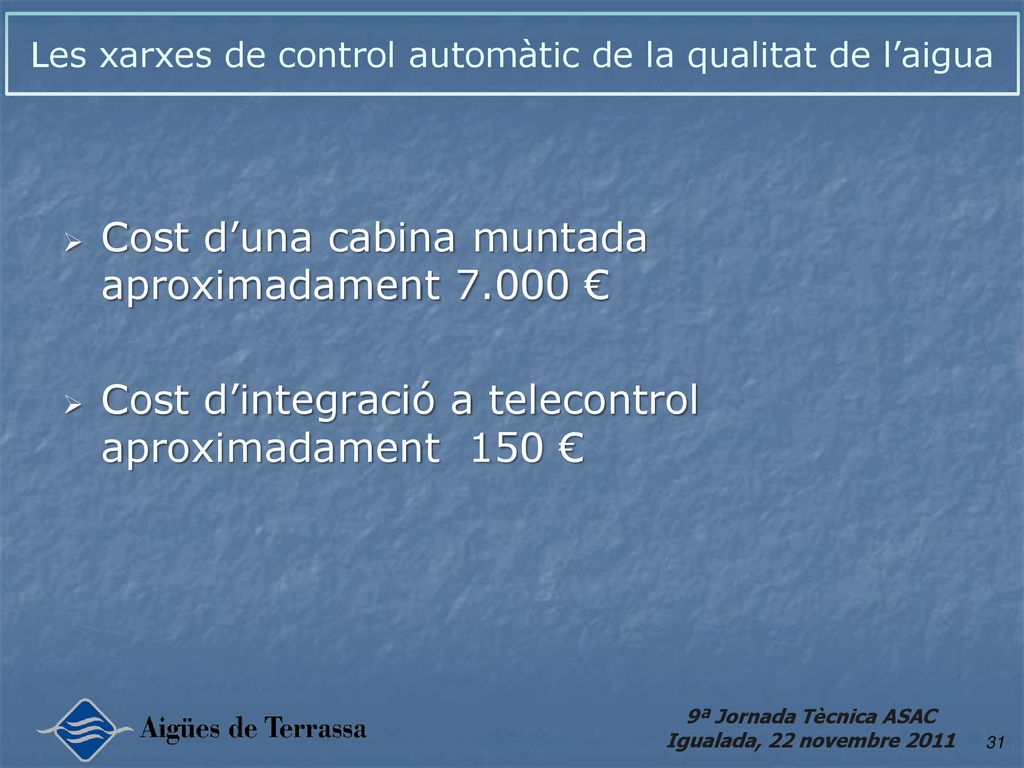

Cost d’una cabina muntada aproximadament € Cost d’integració a telecontrol aproximadament 150 €
32

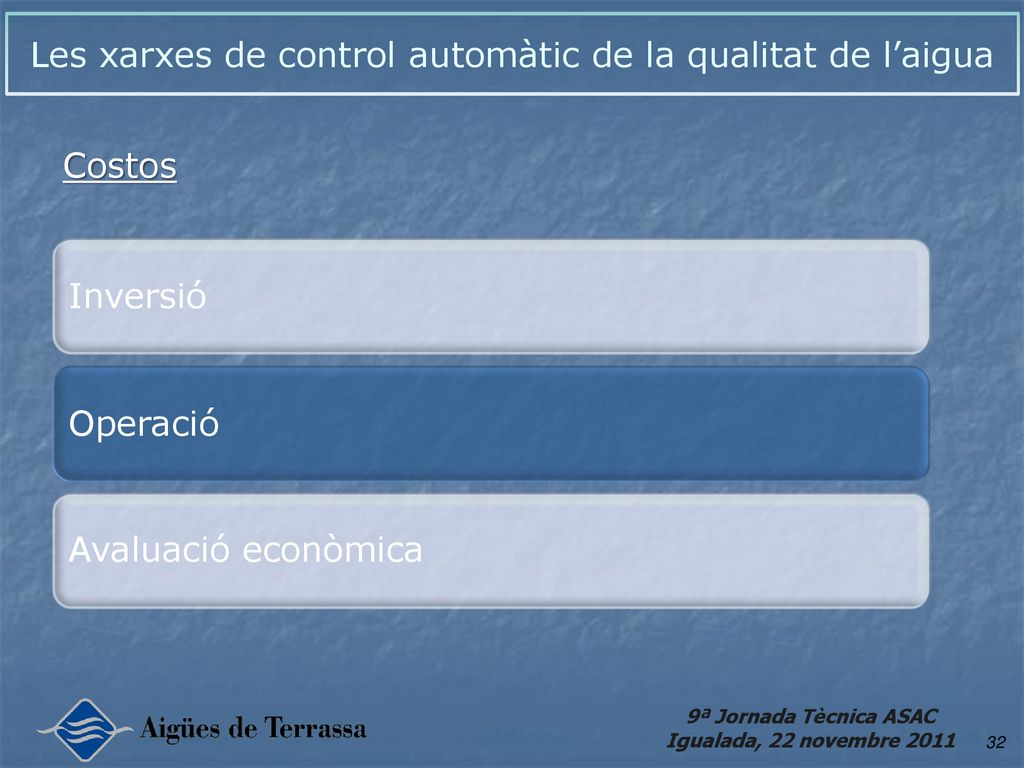

Les xarxes de control automàtic de la qualitat de l’aigua
Costos Inversió Operació Avaluació econòmica
33
Les xarxes de control automàtic de la qualitat de l’aigua

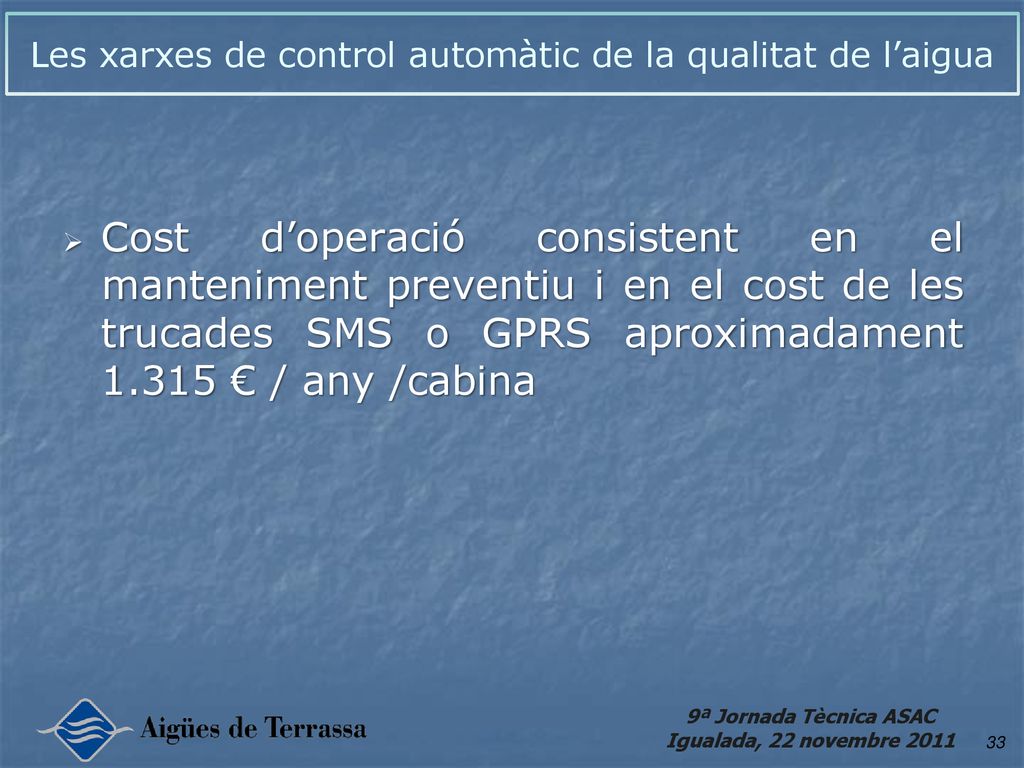

Cost d’operació consistent en el manteniment preventiu i en el cost de les trucades SMS o GPRS aproximadament € / any /cabina
34

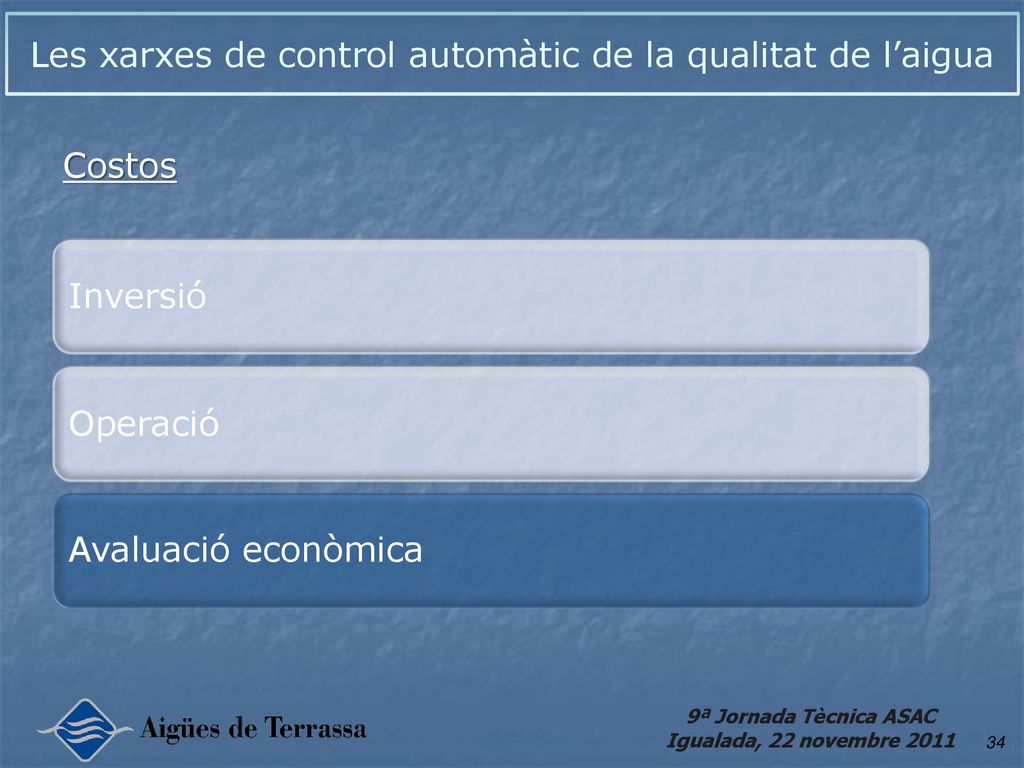

Les xarxes de control automàtic de la qualitat de l’aigua
Costos Inversió Operació Avaluació econòmica
35
Les xarxes de control automàtic de la qualitat de l’aigua
Cost unitari per analítica de clor a laboratori (o in situ): 9,00 € Cost unitari per analítica feta amb la cabina (1 mostra/hora, incloent operació + amortització): 0,24 €
36

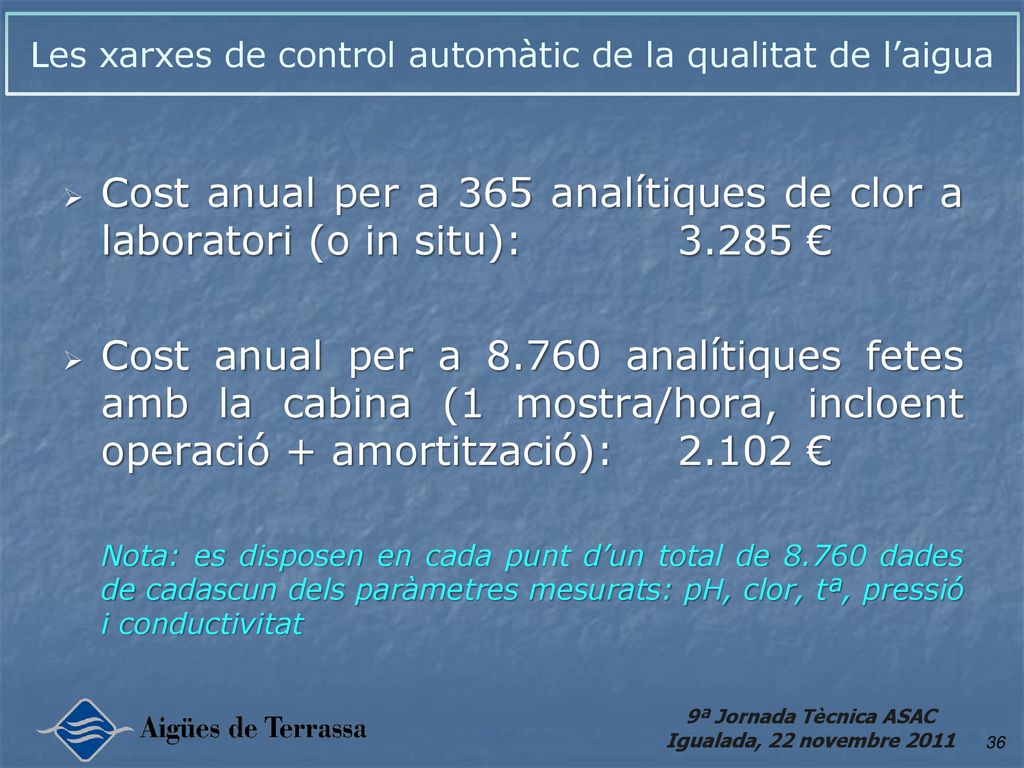

Les xarxes de control automàtic de la qualitat de l’aigua
Cost anual per a 365 analítiques de clor a laboratori (o in situ): € Cost anual per a analítiques fetes amb la cabina (1 mostra/hora, incloent operació + amortització): € Nota: es disposen en cada punt d’un total de dades de cadascun dels paràmetres mesurats: pH, clor, tª, pressió i conductivitat
37
Les xarxes de control automàtic de la qualitat de l’aigua
CONCLUSIONS (1) S’han assolit els objectius Complement molt valuós al PAG S’ha disminuït el nombre d’anàlisis manuals (reducció de costos) Seguiment en temps real de la qualitat de l’aigua (i altres paràmetres) Obtenció de dades per alimentar els models hidràulics i els de qualitat i poder fer simulacions molt més fiables.
38

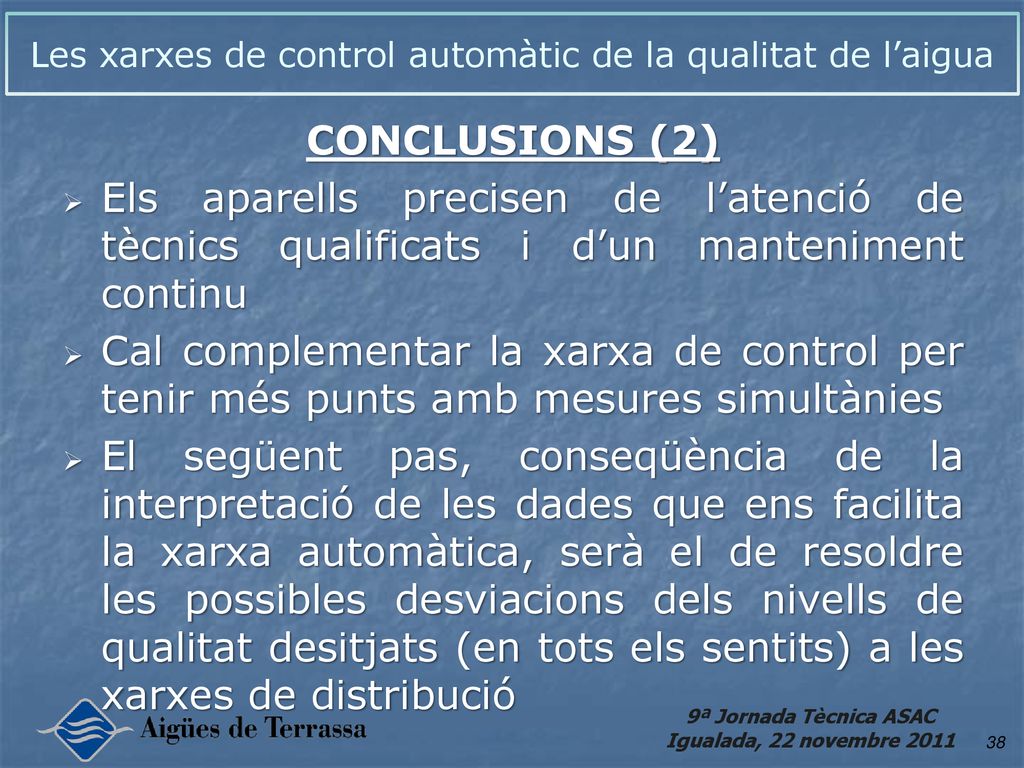

Les xarxes de control automàtic de la qualitat de l’aigua
CONCLUSIONS (2) Els aparells precisen de l’atenció de tècnics qualificats i d’un manteniment continu Cal complementar la xarxa de control per tenir més punts amb mesures simultànies El següent pas, conseqüència de la interpretació de les dades que ens facilita la xarxa automàtica, serà el de resoldre les possibles desviacions dels nivells de qualitat desitjats (en tots els sentits) a les xarxes de distribució
39
GRÀCIES PER LA SEVA ATENCIÓ
