1 Tecnologies innovadores en diferents etapes de l’aigua a l’àmbit urbà
Miquel Àngel Martín 1 de desembre de 2009

2 Agbar Tecnologies Ambientals

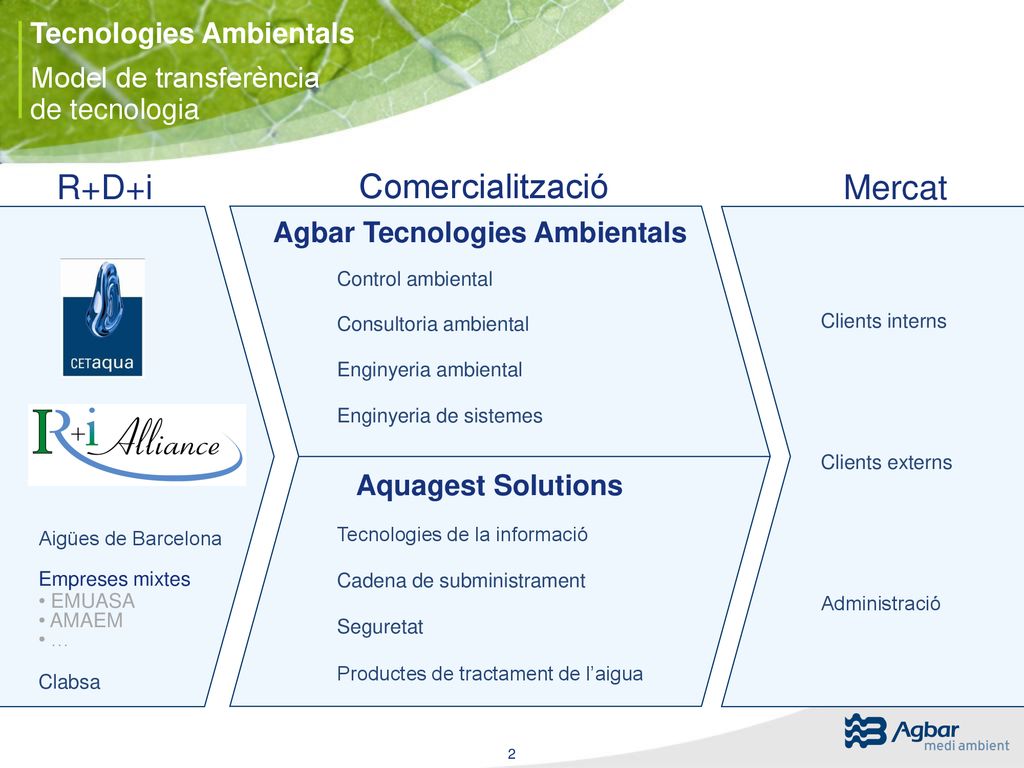

Model de transferència de tecnologia R+D+i Comercialització Mercat Agbar Tecnologies Ambientals Control ambiental Consultoria ambiental Clients interns Enginyeria ambiental Enginyeria de sistemes Clients externs Aquagest Solutions Aigües de Barcelona Tecnologies de la informació Empreses mixtes EMUASA AMAEM … Cadena de subministrament Administració Seguretat Productes de tractament de l’aigua Clabsa 2

3 Tecnologies Ambientals Empreses i marques
Serveis analítics (aigua, sòls, residus i aire) Control d’instal·lacions (bioseguretat) Exercicis d’intercomparació i materials de referència Olfactometria Enginyeria hidràulica Planificació hidrològica i consultoria de gestió hídrica Consultoria mediambiental Aigües subterrànies (hidrogeologia) Tractament d’aigües difícils Xarxes Telecontrol i automatizació Sistemes automàtics de control ambiental Sectorizació i telelectura Assecatge de fangs de depuradora (residus orgànics) Valorització energètica Operació de plantes industrials 3

4 CONSULTORIA AMBIENTAL ENGINYERIA DE SISTEMAS

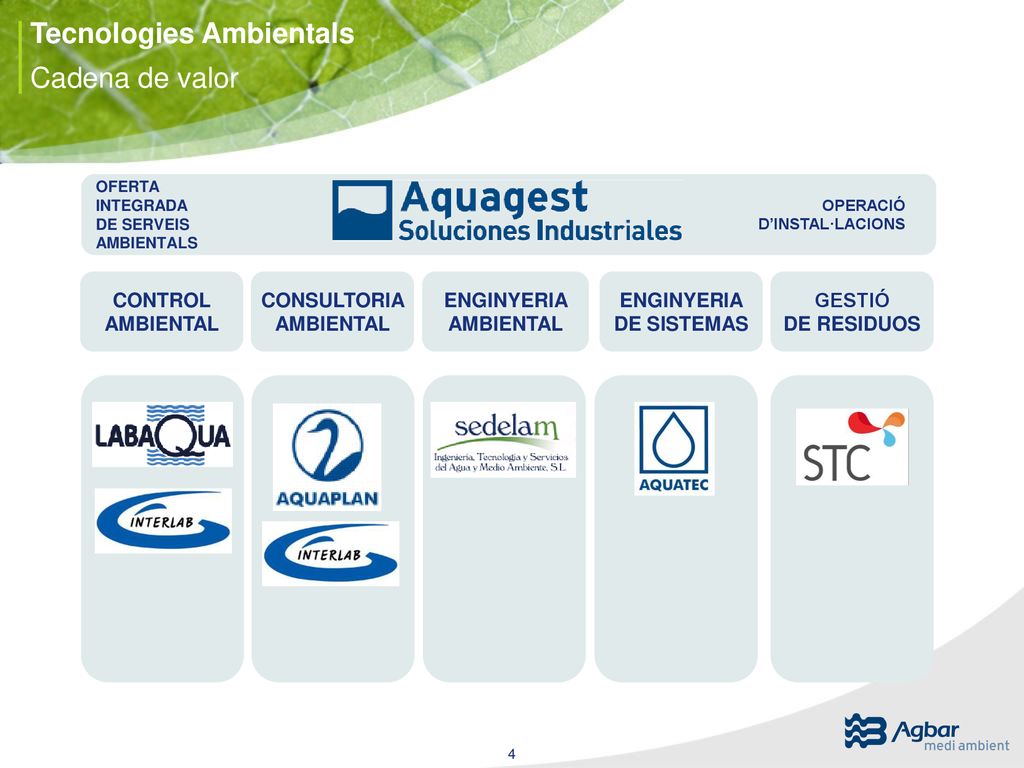

Tecnologies Ambientals Cadena de valor OFERTA INTEGRADA DE SERVEIS AMBIENTALS OPERACIÓ D’INSTAL·LACIONS CONTROL AMBIENTAL CONSULTORIA AMBIENTAL ENGINYERIA AMBIENTAL ENGINYERIA DE SISTEMAS GESTIÓ DE RESIDUOS 4

5 Innovació en xarxes de distribució:millora del rendiment Auditories
ANTECEDENTS Operadors experimentats de xarxes de distribució (Agbar) Coordinació de recursos d’innovació (nacionals i internacionals) Minimitzar un recurs escàs (anàlisi mediambiental) Rendibilitat dels nostres negocis ... DESENVOLUPAMENT D’UNA METODOLOGIA D’EFICIÈNCIA DE XARXES (AUDITORIA) Característiques de la xarxa Evolució històrica del rendiment i volum d’Aigua No Registrada (ANR) Metodologia per a la reducció de l’ANR Resultats tècnic-econòmics previsibles Proposta de cronograma d’actuacions 5

6 PÈRDUES EN LA GESTIÓ DEL CLIENT

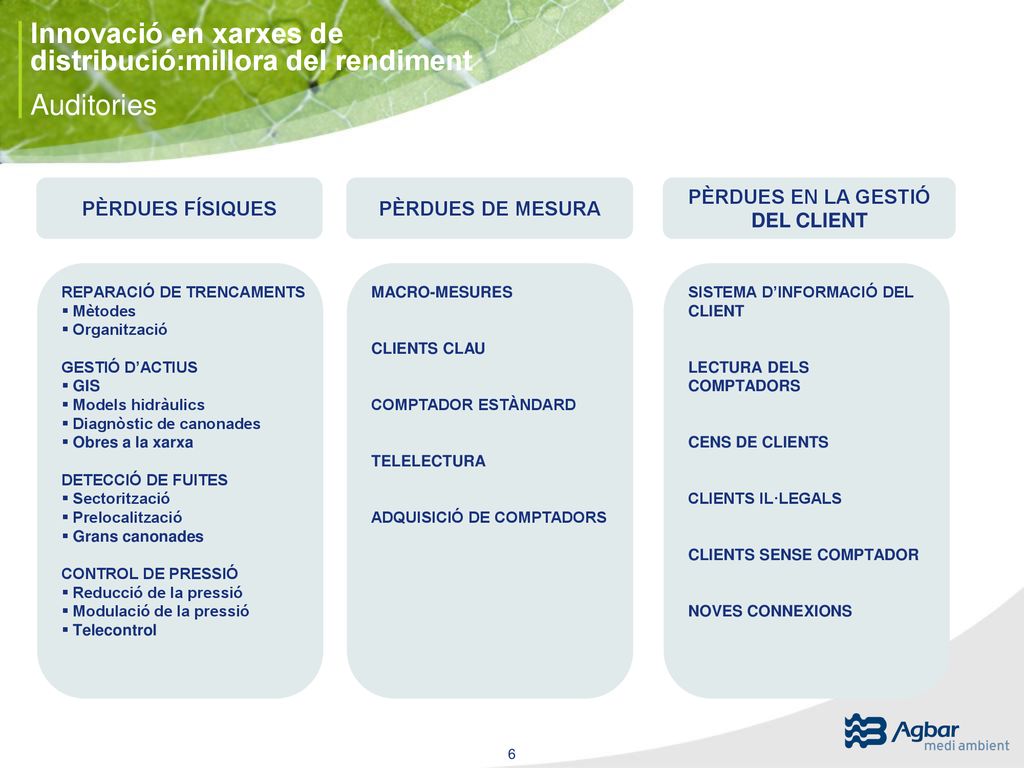

Innovació en xarxes de distribució:millora del rendiment Auditories PÈRDUES FÍSIQUES PÈRDUES DE MESURA PÈRDUES EN LA GESTIÓ DEL CLIENT REPARACIÓ DE TRENCAMENTS Mètodes Organització GESTIÓ D’ACTIUS GIS Models hidràulics Diagnòstic de canonades Obres a la xarxa DETECCIÓ DE FUITES Sectorització Prelocalització Grans canonades CONTROL DE PRESSIÓ Reducció de la pressió Modulació de la pressió Telecontrol MACRO-MESURES CLIENTS CLAU COMPTADOR ESTÀNDARD TELELECTURA ADQUISICIÓ DE COMPTADORS SISTEMA D’INFORMACIÓ DEL CLIENT LECTURA DELS COMPTADORS CENS DE CLIENTS CLIENTS IL·LEGALS CLIENTS SENSE COMPTADOR NOVES CONNEXIONS 6

7 Innovació en xarxes de distribució

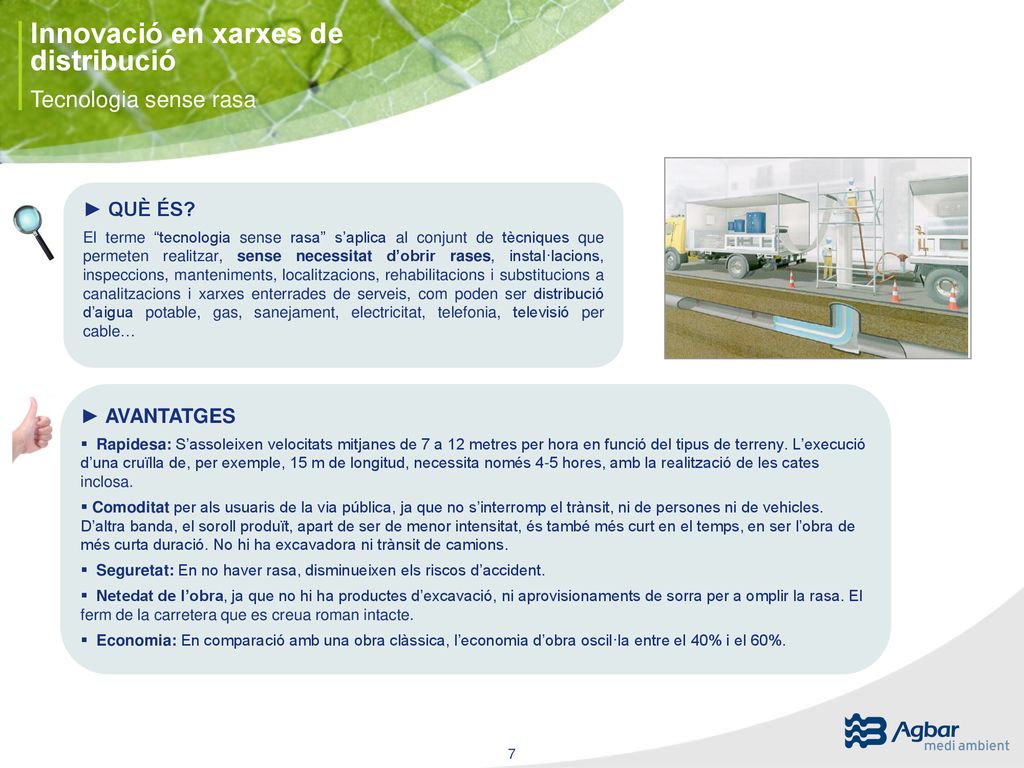

Tecnologia sense rasa ► QUÈ ÉS? El terme “tecnologia sense rasa” s’aplica al conjunt de tècniques que permeten realitzar, sense necessitat d’obrir rases, instal·lacions, inspeccions, manteniments, localitzacions, rehabilitacions i substitucions a canalitzacions i xarxes enterrades de serveis, com poden ser distribució d’aigua potable, gas, sanejament, electricitat, telefonia, televisió per cable… ► AVANTATGES Rapidesa: S’assoleixen velocitats mitjanes de 7 a 12 metres per hora en funció del tipus de terreny. L’execució d’una cruïlla de, per exemple, 15 m de longitud, necessita només 4-5 hores, amb la realització de les cates inclosa. Comoditat per als usuaris de la via pública, ja que no s’interromp el trànsit, ni de persones ni de vehicles. D’altra banda, el soroll produït, apart de ser de menor intensitat, és també més curt en el temps, en ser l’obra de més curta duració. No hi ha excavadora ni trànsit de camions. Seguretat: En no haver rasa, disminueixen els riscos d’accident. Netedat de l’obra, ja que no hi ha productes d’excavació, ni aprovisionaments de sorra per a omplir la rasa. El ferm de la carretera que es creua roman intacte. Economia: En comparació amb una obra clàssica, l’economia d’obra oscil·la entre el 40% i el 60%. 7

8 Innovació en xarxes de distribució

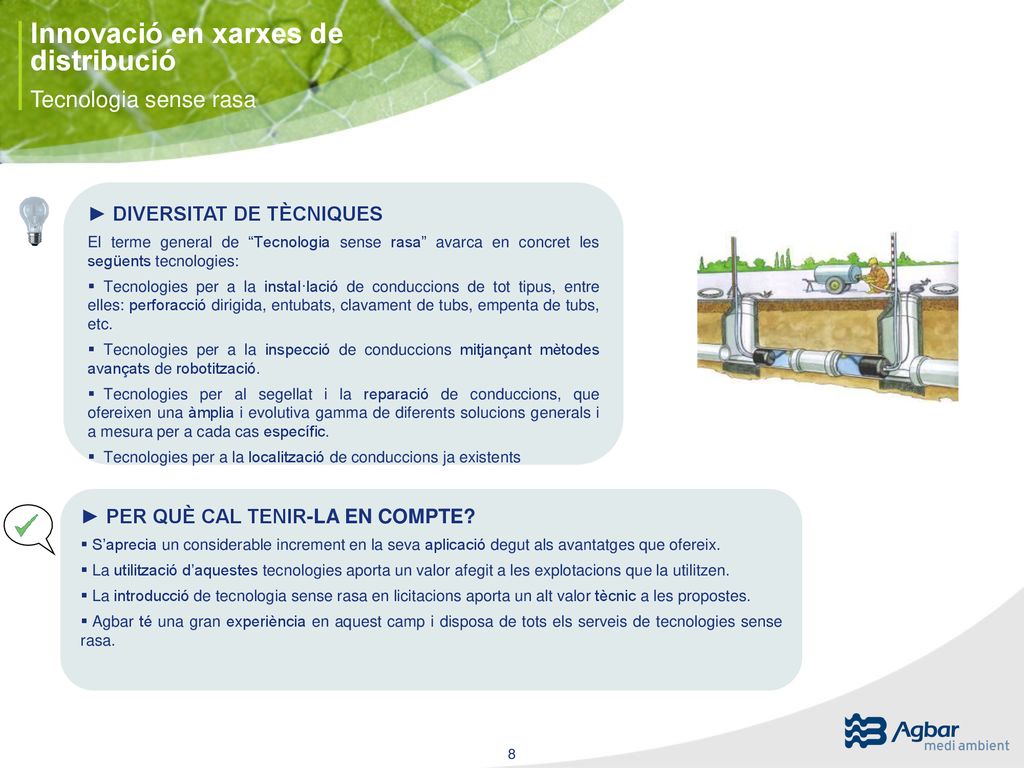

Tecnologia sense rasa ► DIVERSITAT DE TÈCNIQUES El terme general de “Tecnologia sense rasa” avarca en concret les següents tecnologies: Tecnologies per a la instal·lació de conduccions de tot tipus, entre elles: perforacció dirigida, entubats, clavament de tubs, empenta de tubs, etc. Tecnologies per a la inspecció de conduccions mitjançant mètodes avançats de robotització. Tecnologies per al segellat i la reparació de conduccions, que ofereixen una àmplia i evolutiva gamma de diferents solucions generals i a mesura per a cada cas específic. Tecnologies per a la localització de conduccions ja existents ► PER QUÈ CAL TENIR-LA EN COMPTE? S’aprecia un considerable increment en la seva aplicació degut als avantatges que ofereix. La utilització d’aquestes tecnologies aporta un valor afegit a les explotacions que la utilitzen. La introducció de tecnologia sense rasa en licitacions aporta un alt valor tècnic a les propostes. Agbar té una gran experiència en aquest camp i disposa de tots els serveis de tecnologies sense rasa. 8

9 Innovació en xarxes de distribució

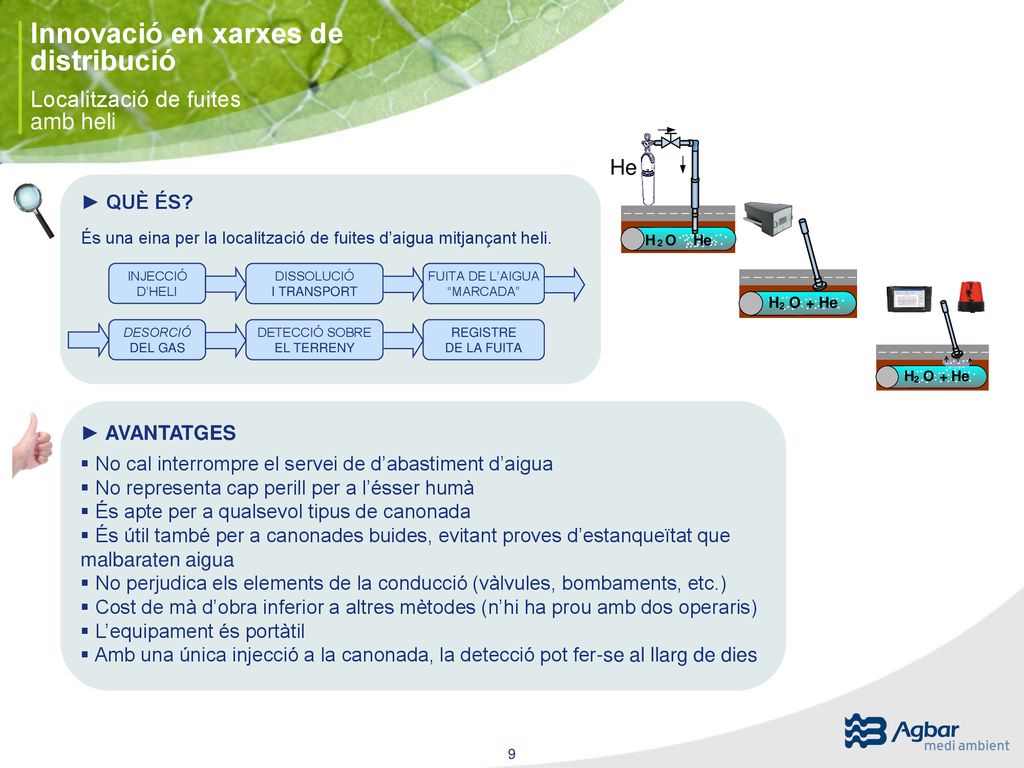

Localització de fuites amb heli ► QUÈ ÉS? És una eina per la localització de fuites d’aigua mitjançant heli. INJECCIÓ D’HELI DISSOLUCIÓ I TRANSPORT FUITA DE L’AIGUA “MARCADA” DESORCIÓ DEL GAS DETECCIÓ SOBRE EL TERRENY REGISTRE DE LA FUITA ► AVANTATGES No cal interrompre el servei de d’abastiment d’aigua No representa cap perill per a l’ésser humà És apte per a qualsevol tipus de canonada És útil també per a canonades buides, evitant proves d’estanqueïtat que malbaraten aigua No perjudica els elements de la conducció (vàlvules, bombaments, etc.) Cost de mà d’obra inferior a altres mètodes (n’hi ha prou amb dos operaris) L’equipament és portàtil Amb una única injecció a la canonada, la detecció pot fer-se al llarg de dies 9

10 Innovació en xarxes de distribució
Neteja de canonades amb gel Es tracta d’una tècnica de neteja de canonades nascuda de la R+D+i: Desenvolupament de la Universitat de Bristol en col·laboració amb Bristol Water Premi a la millor innovació tecnològica dels Water Industry Achievement Awards (UK) La tecnologia ha estat presentada amb èxit a Barcelona al novembre de 2009: Agbar té la llicència mundial per comercialitzar-lo des del juliol de 2009: 10

11 Innovació en xarxes de distribució
Neteja de canonades amb gel ► QUÈ ÉS? Gràcies a les seves propietats reològiques, el gel granissat forma un tap a la canonada que s’adapta a la topologia local. Quan el tap es posa en moviment, té una gran capacitat de neteja: el gel granissat travessa els nòduls de corrosió sense trencar-los i netejant els sediments. El gel pot ser introduit a la canonada per punts d’entrada petits, perquè igualment s’expandirà fins a assolir la superfície màxima de la canonada. Això vol dir que no es necessiten obres d’instal·lació costoses. ► AVANTATGES L’ice-pigging permet l’accés a topologies “impossibles” És impossible que l’ice pig s’encalli L’ice pig és barat, excel·lent des del punt de vista mediambiental La tecnologia ice-pigging redueix els temps de manteniment de la xarxa: 20 minuts para introduir el gel a la xarxa i menys de 2 hores per a obtenir l’ice-pig amb la brutícia L’ice-pigging baixa el nivell de terbolesa de l’aigua, alhora que proporciona informació sobre la qualitat i quantitat de sediments extrets L’ice-pigging redueix els costos de bombament i el consum de clor L’ice-pigging augmenta el període entre manteniments 11

12 Sistemes preventius d’inundacions i qualitat d’aigües de bany: COWAMA

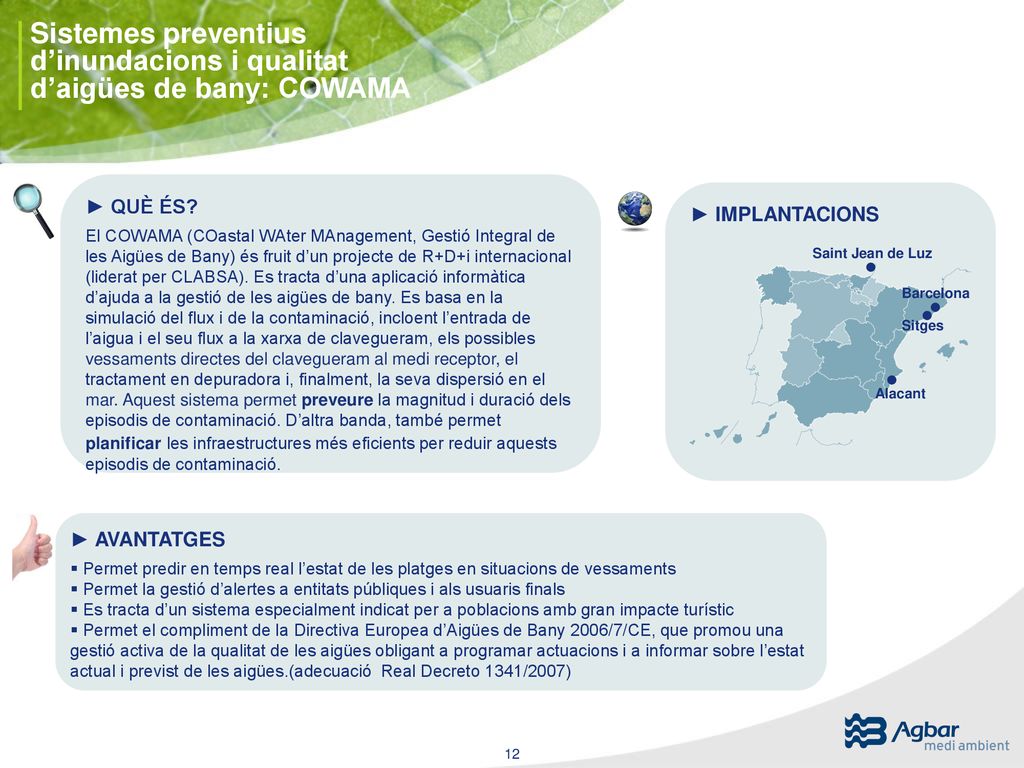

► QUÈ ÉS? El COWAMA (COastal WAter MAnagement, Gestió Integral de les Aigües de Bany) és fruit d’un projecte de R+D+i internacional (liderat per CLABSA). Es tracta d’una aplicació informàtica d’ajuda a la gestió de les aigües de bany. Es basa en la simulació del flux i de la contaminació, incloent l’entrada de l’aigua i el seu flux a la xarxa de clavegueram, els possibles vessaments directes del clavegueram al medi receptor, el tractament en depuradora i, finalment, la seva dispersió en el mar. Aquest sistema permet preveure la magnitud i duració dels episodis de contaminació. D’altra banda, també permet planificar les infraestructures més eficients per reduir aquests episodis de contaminació. ► IMPLANTACIONS Saint Jean de Luz Barcelona Sitges Alacant ► AVANTATGES Permet predir en temps real l’estat de les platges en situacions de vessaments Permet la gestió d’alertes a entitats públiques i als usuaris finals Es tracta d’un sistema especialment indicat per a poblacions amb gran impacte turístic Permet el compliment de la Directiva Europea d’Aigües de Bany 2006/7/CE, que promou una gestió activa de la qualitat de les aigües obligant a programar actuacions i a informar sobre l’estat actual i previst de les aigües.(adecuació Real Decreto 1341/2007) 12

13 Sistemes preventius d’inundacions i qualitat d’aigües de bany: COWAMA

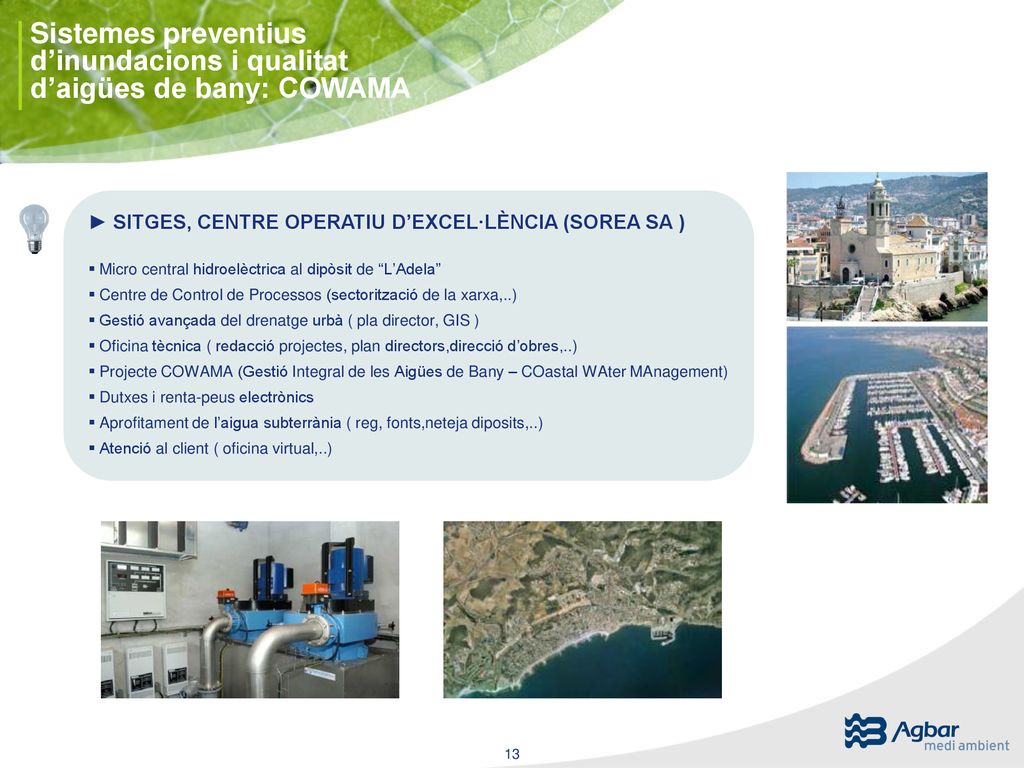

► SITGES, CENTRE OPERATIU D’EXCEL·LÈNCIA (SOREA SA ) Micro central hidroelèctrica al dipòsit de “L’Adela” Centre de Control de Processos (sectorització de la xarxa,..) Gestió avançada del drenatge urbà ( pla director, GIS ) Oficina tècnica ( redacció projectes, plan directors,direcció d’obres,..) Projecte COWAMA (Gestió Integral de les Aigües de Bany – COastal WAter MAnagement) Dutxes i renta-peus electrònics Aprofitament de l’aigua subterrània ( reg, fonts,neteja diposits,..) Atenció al client ( oficina virtual,..) 13

14 Sistemes preventius d’inundacions i qualitat d’aigües de bany: COWAMA

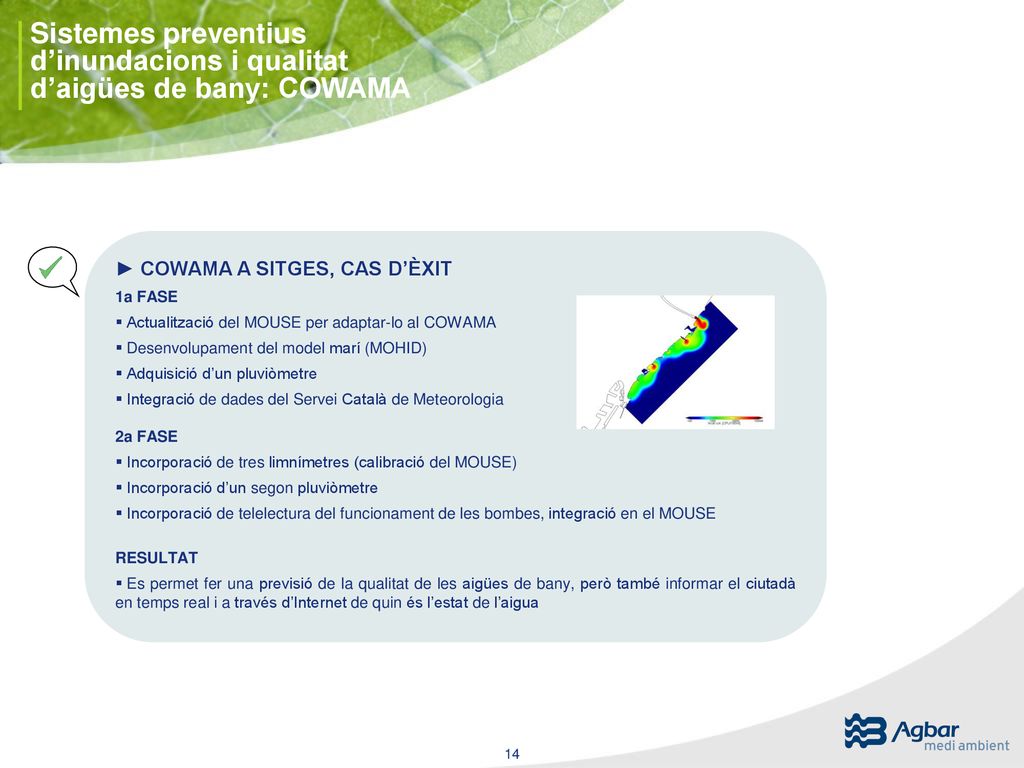

► COWAMA A SITGES, CAS D’ÈXIT 1a FASE Actualització del MOUSE per adaptar-lo al COWAMA Desenvolupament del model marí (MOHID) Adquisició d’un pluviòmetre Integració de dades del Servei Català de Meteorologia 2a FASE Incorporació de tres limnímetres (calibració del MOUSE) Incorporació d’un segon pluviòmetre Incorporació de telelectura del funcionament de les bombes, integració en el MOUSE RESULTAT Es permet fer una previsió de la qualitat de les aigües de bany, però també informar el ciutadà en temps real i a través d’Internet de quin és l’estat de l’aigua 14

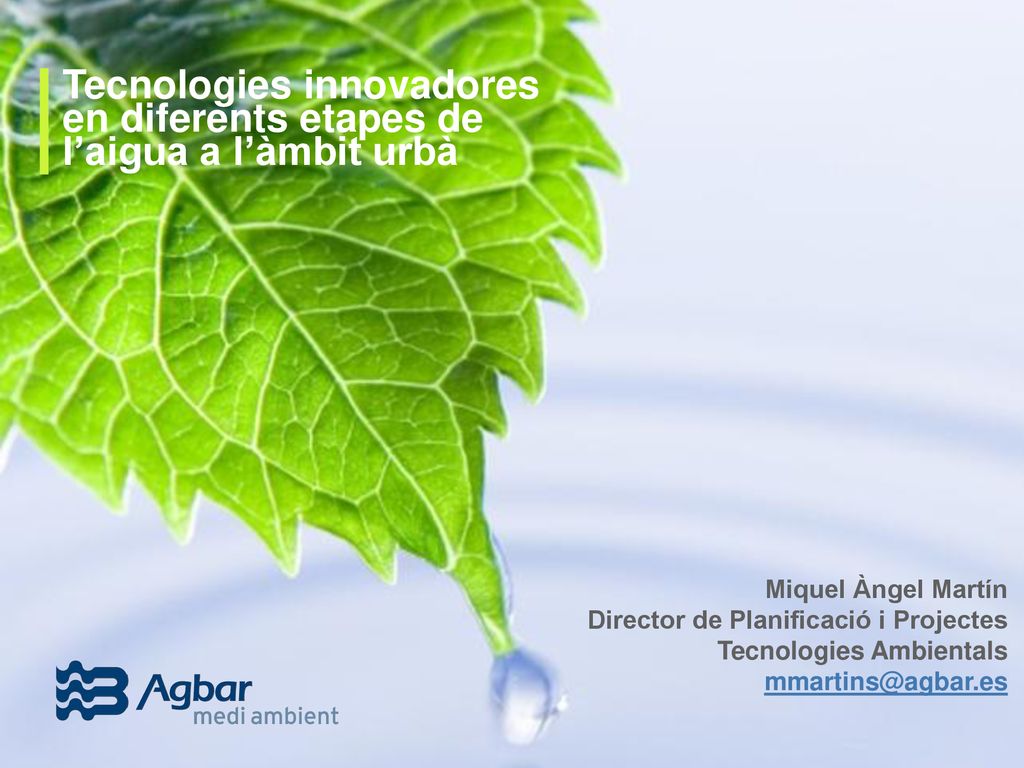

15 Tecnologies innovadores en diferents etapes de l’aigua a l’àmbit urbà
Miquel Àngel Martín Director de Planificació i Projectes Tecnologies Ambientals 15
