Descartes 2.0 Edición de de escenas

Descartes 2.0 Edición de de escenas

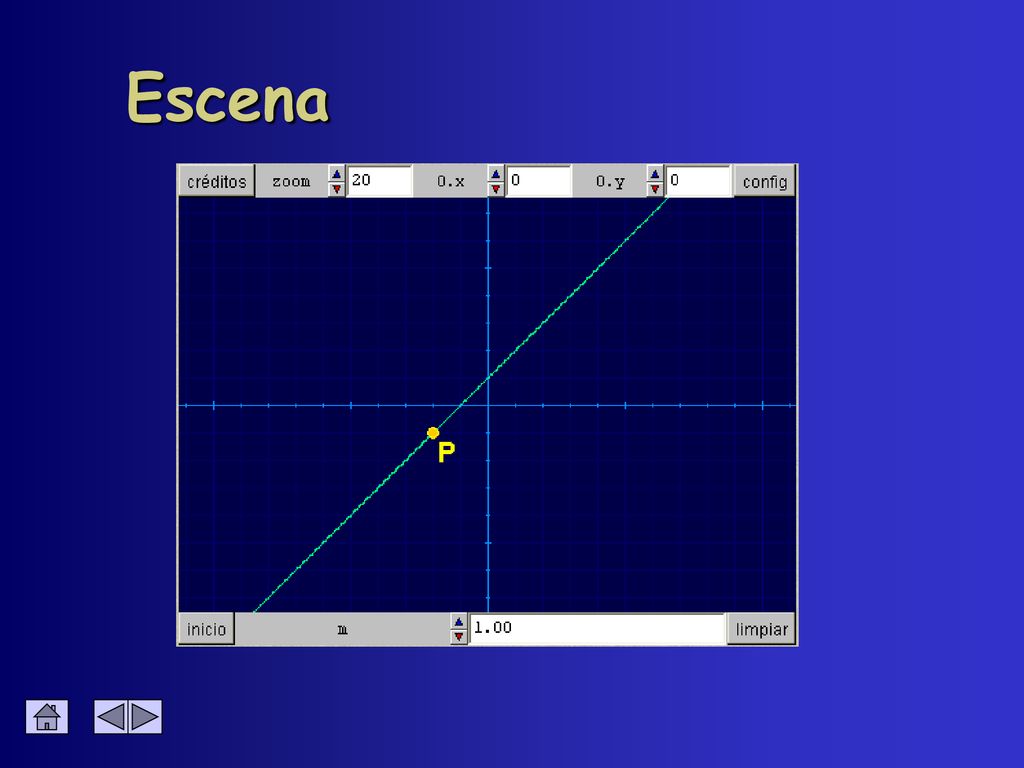

Escena

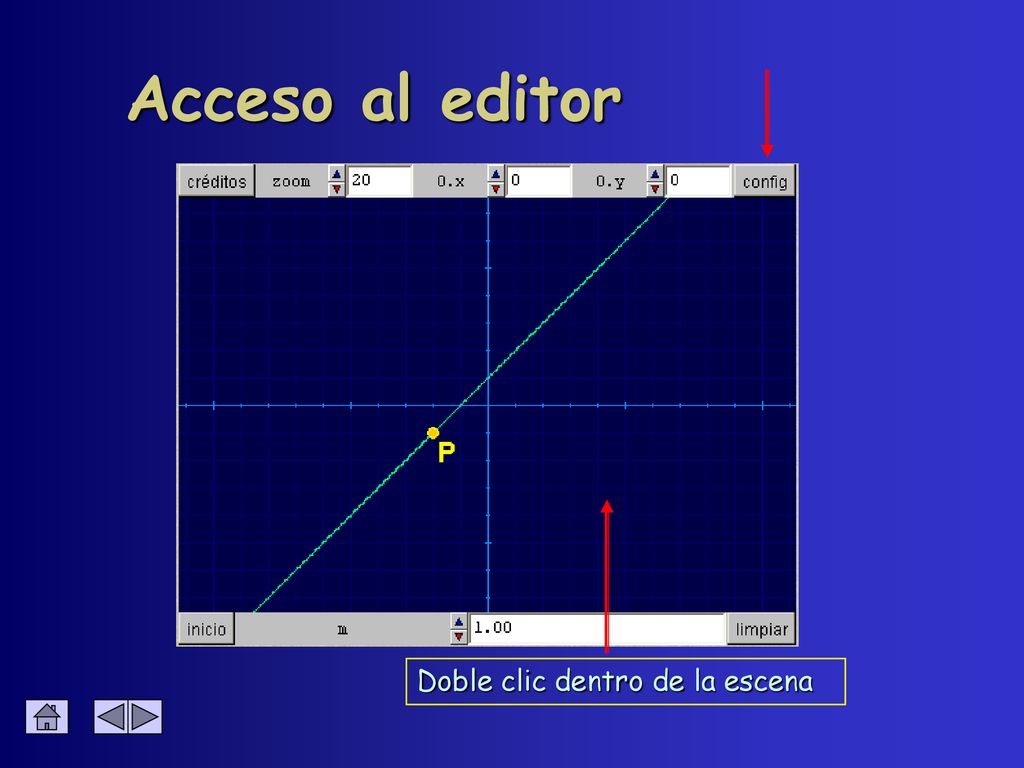

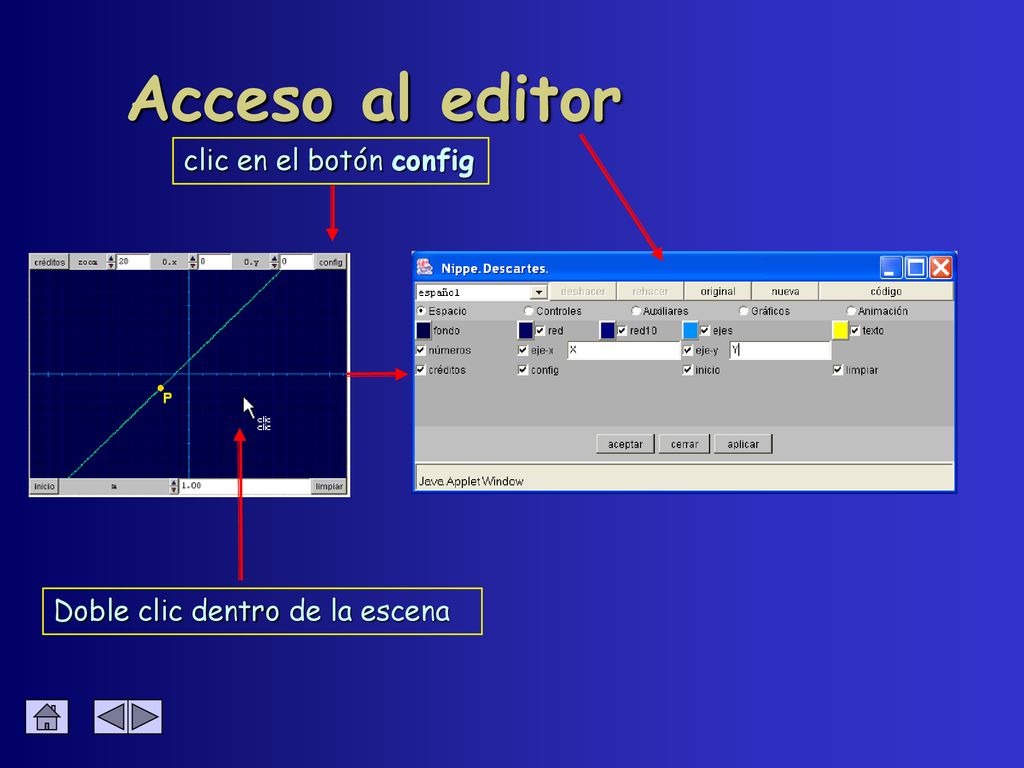

Acceso al editor Doble clic dentro de la escena

Acceso al editor clic en el botón config
Doble clic dentro de la escena

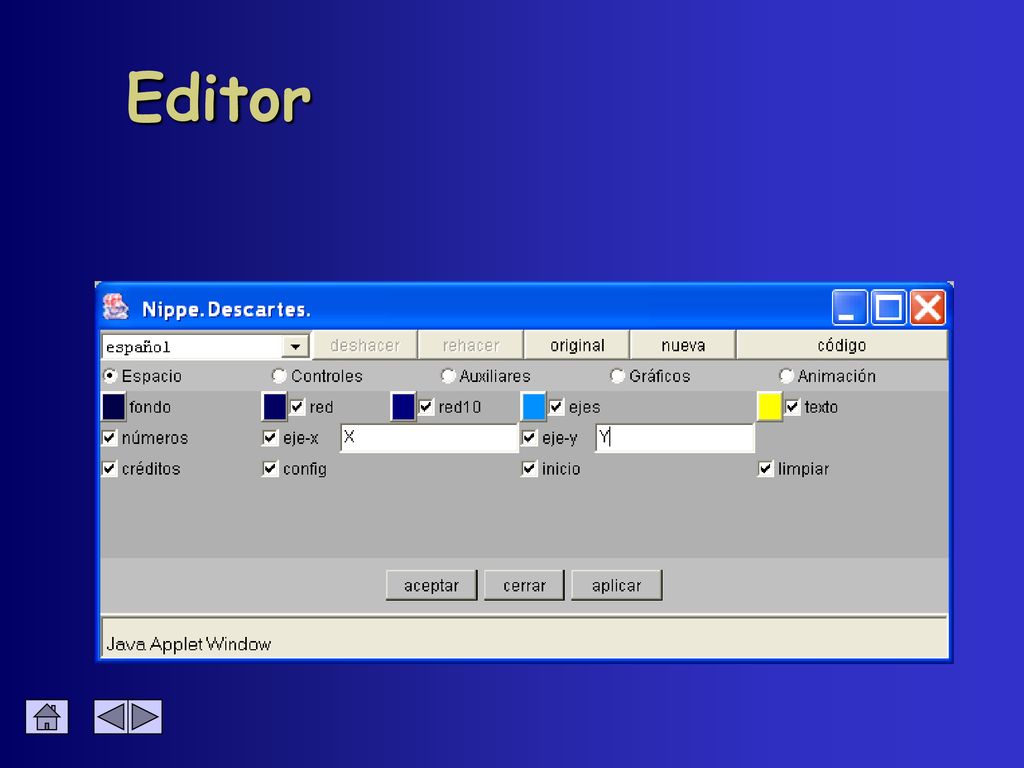

Editor

Editor Selecciona el idioma

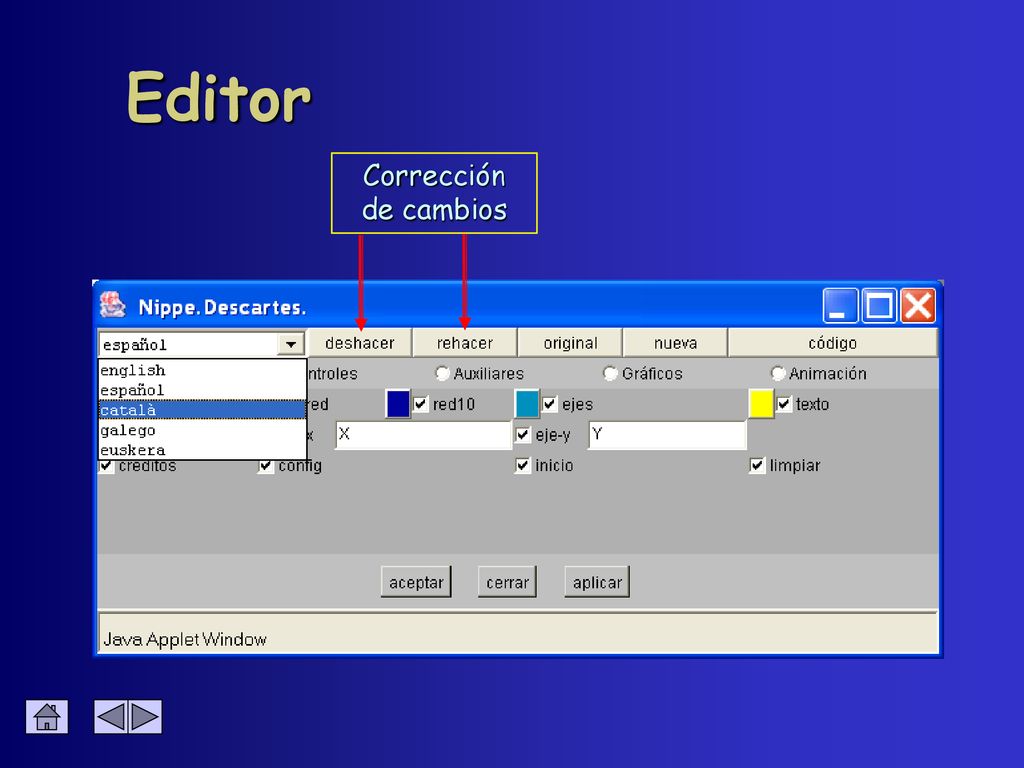

Editor Corrección de cambios

Elimina todos los cambios
Editor Elimina todos los cambios

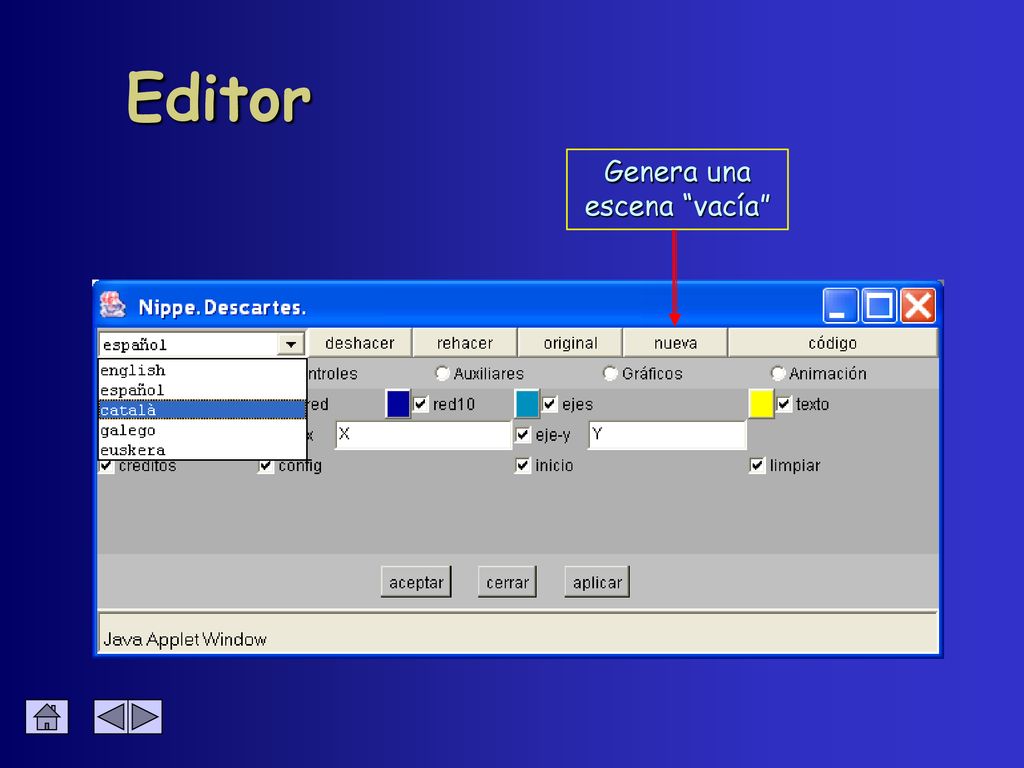

Genera una escena “vacía”
Editor Genera una escena “vacía”

Muestra el código de la escena
Editor Muestra el código de la escena

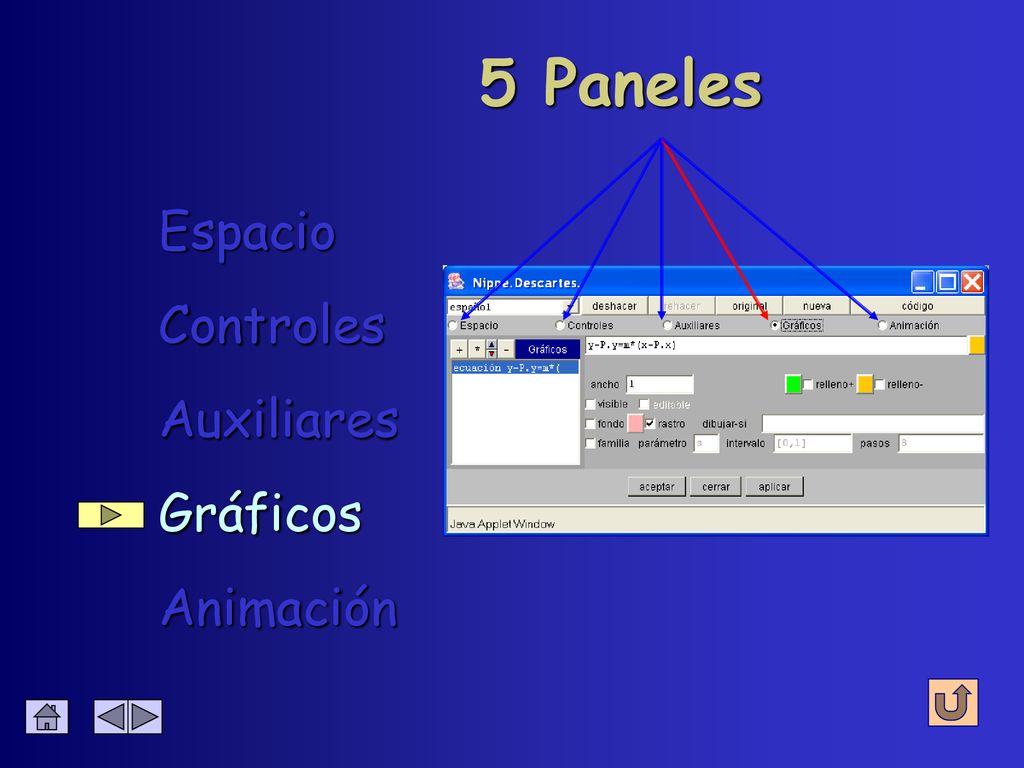

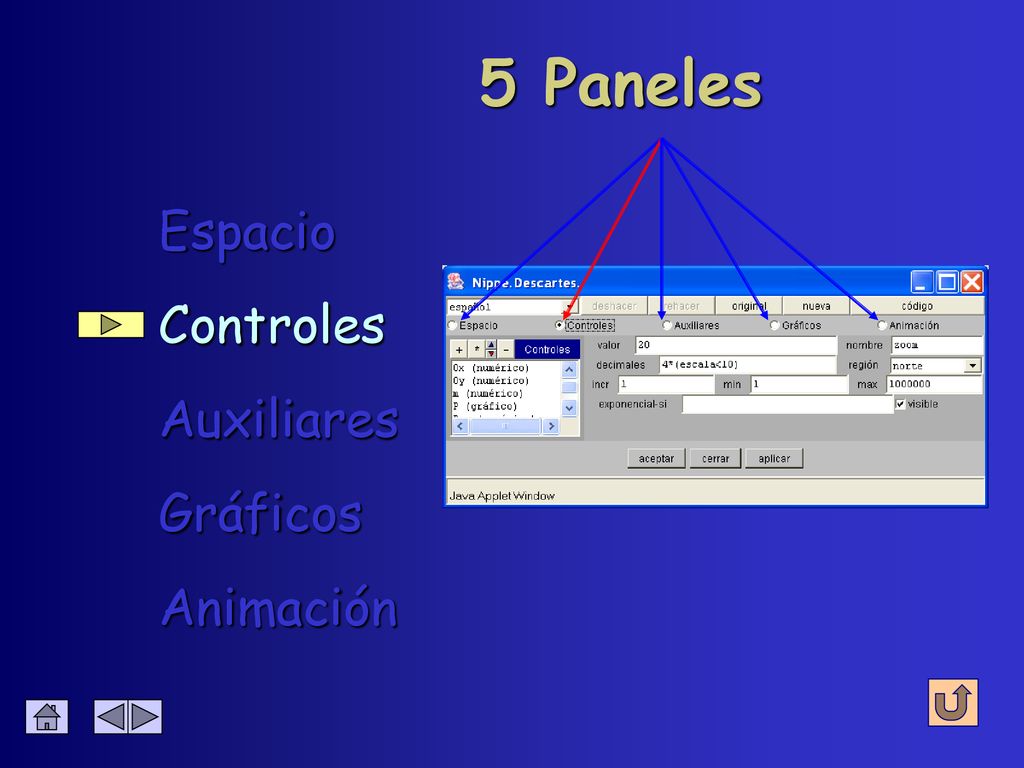

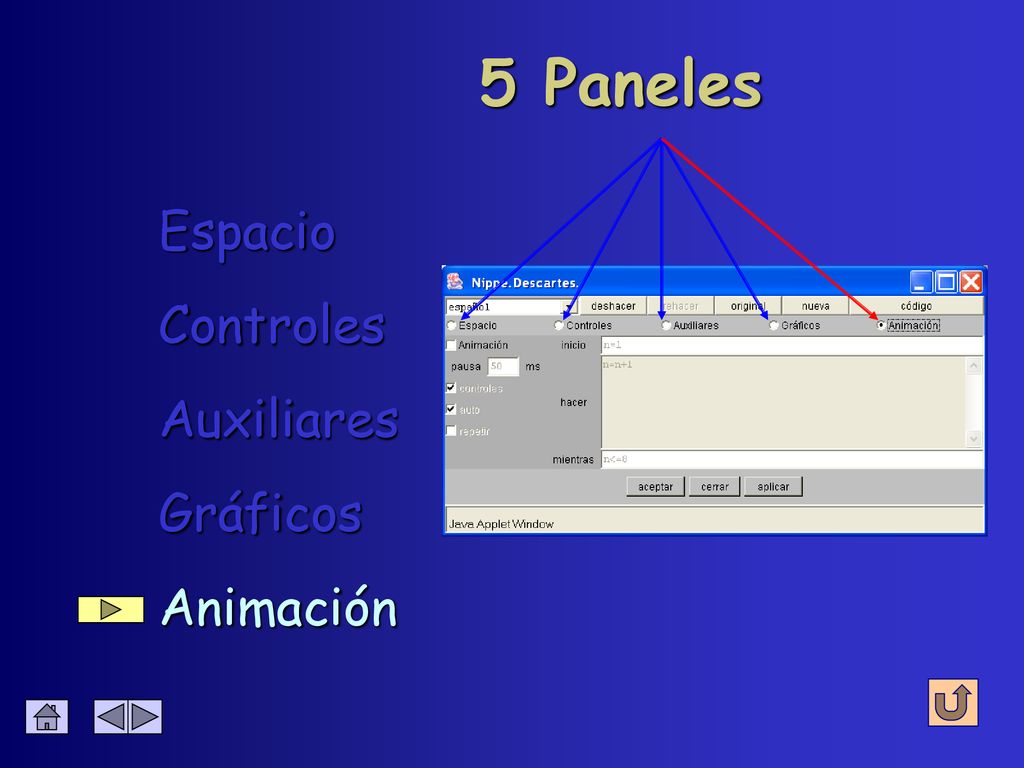

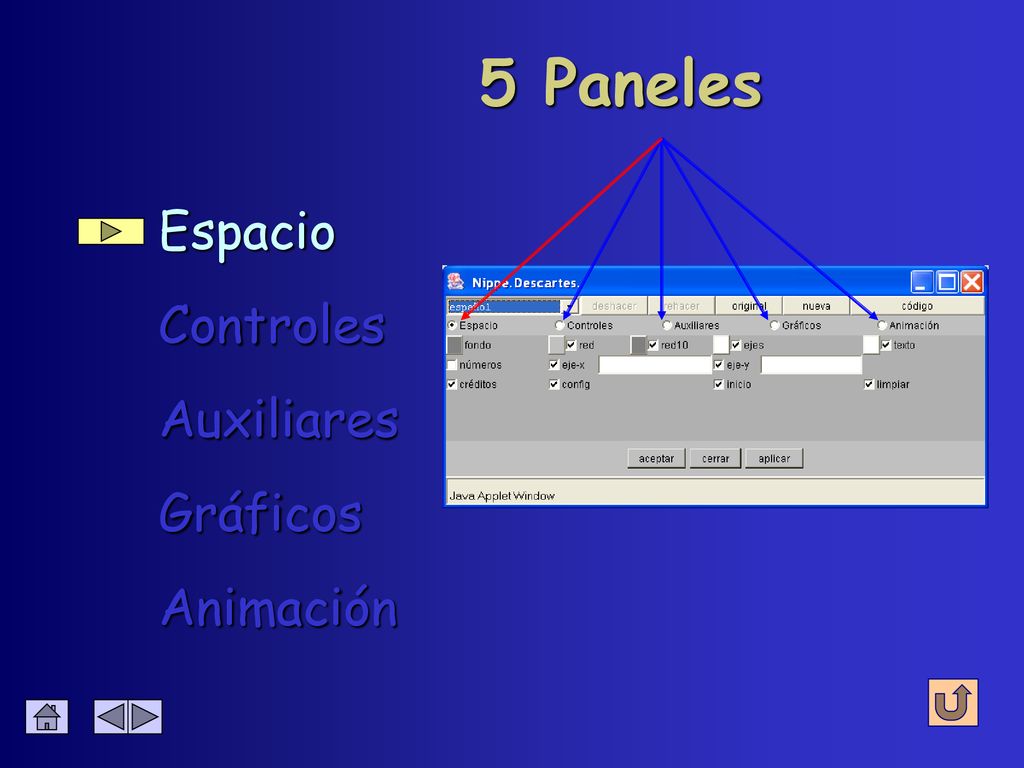

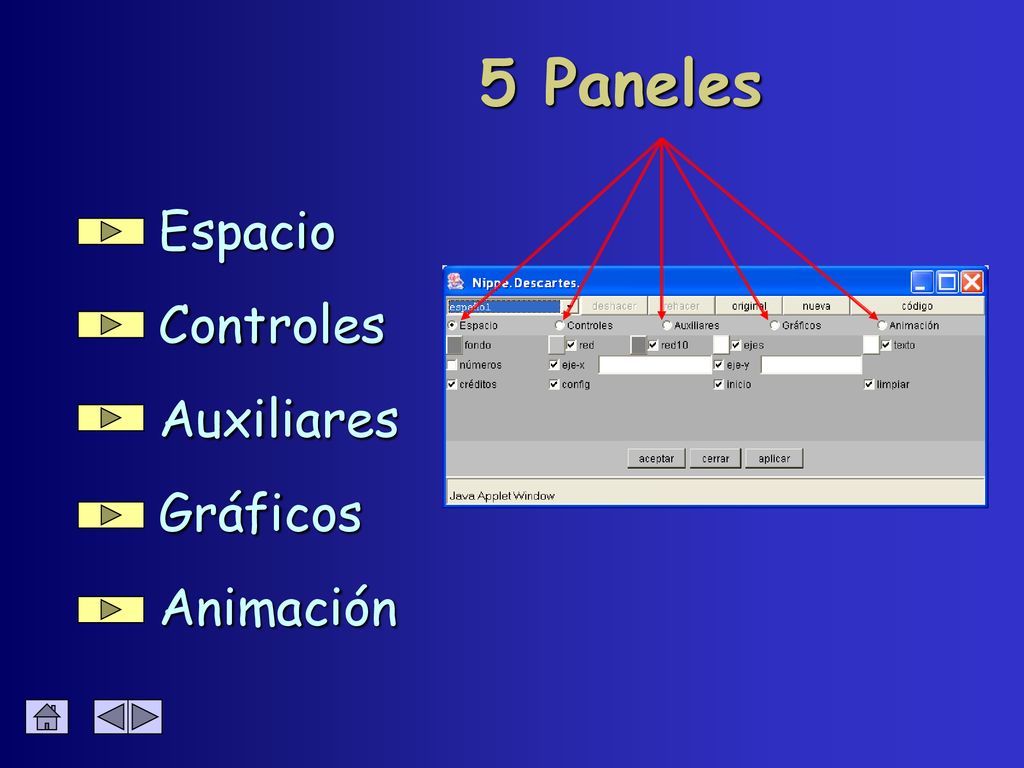

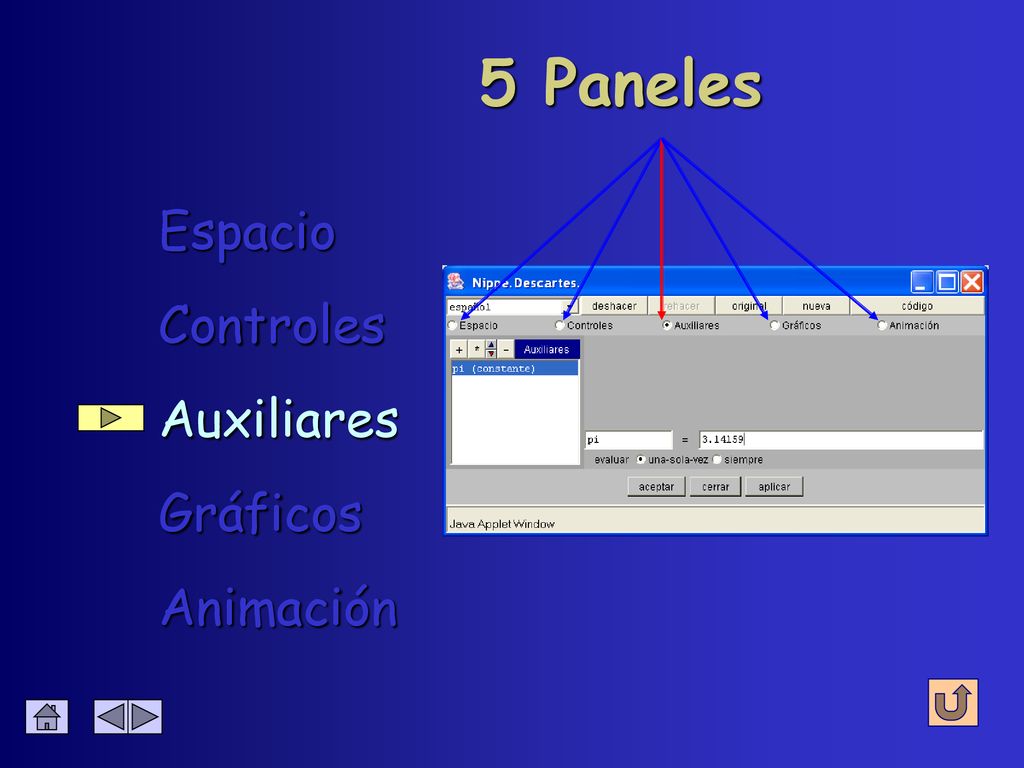

5 Paneles Espacio Controles Auxiliares Gráficos Animación

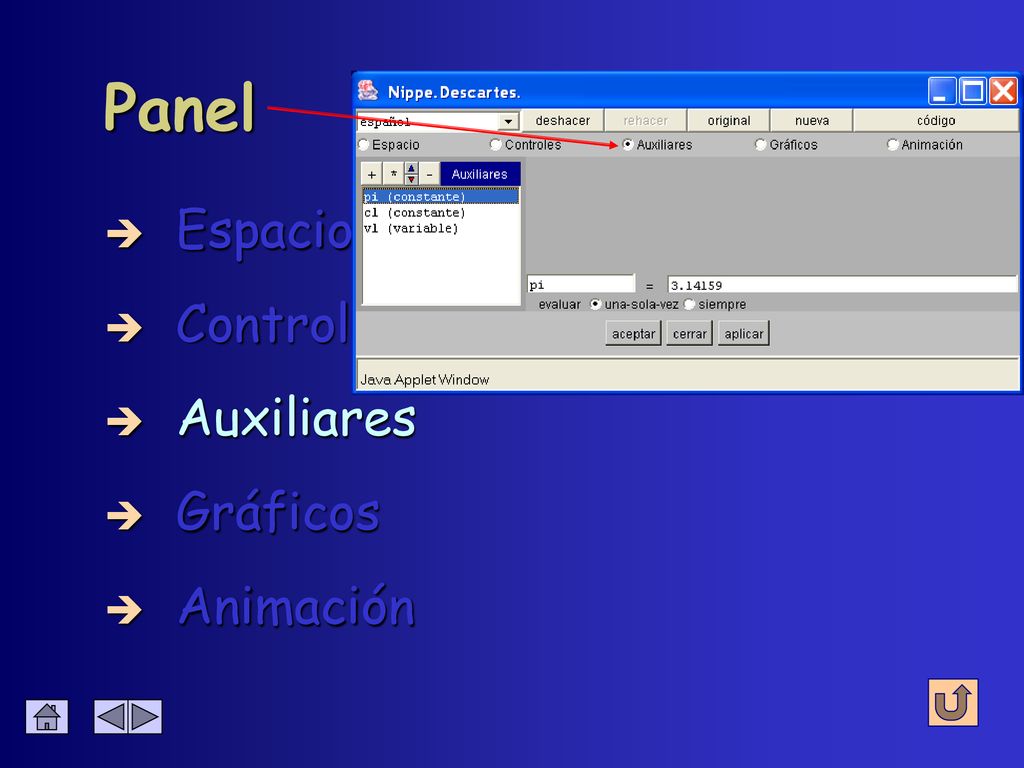

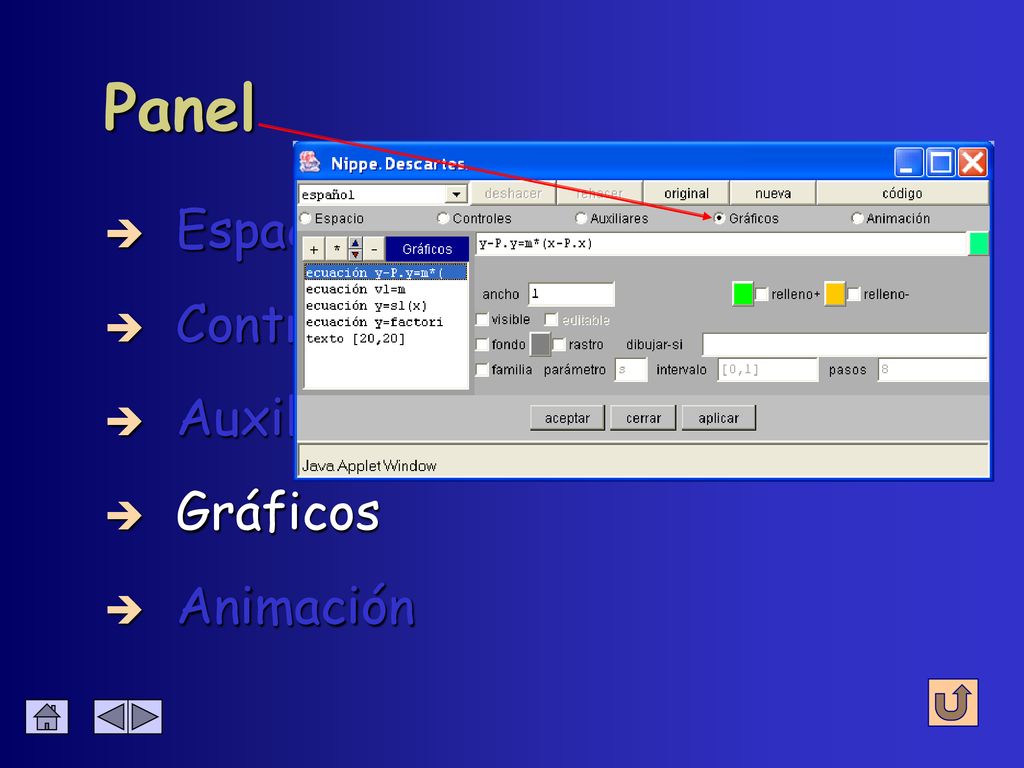

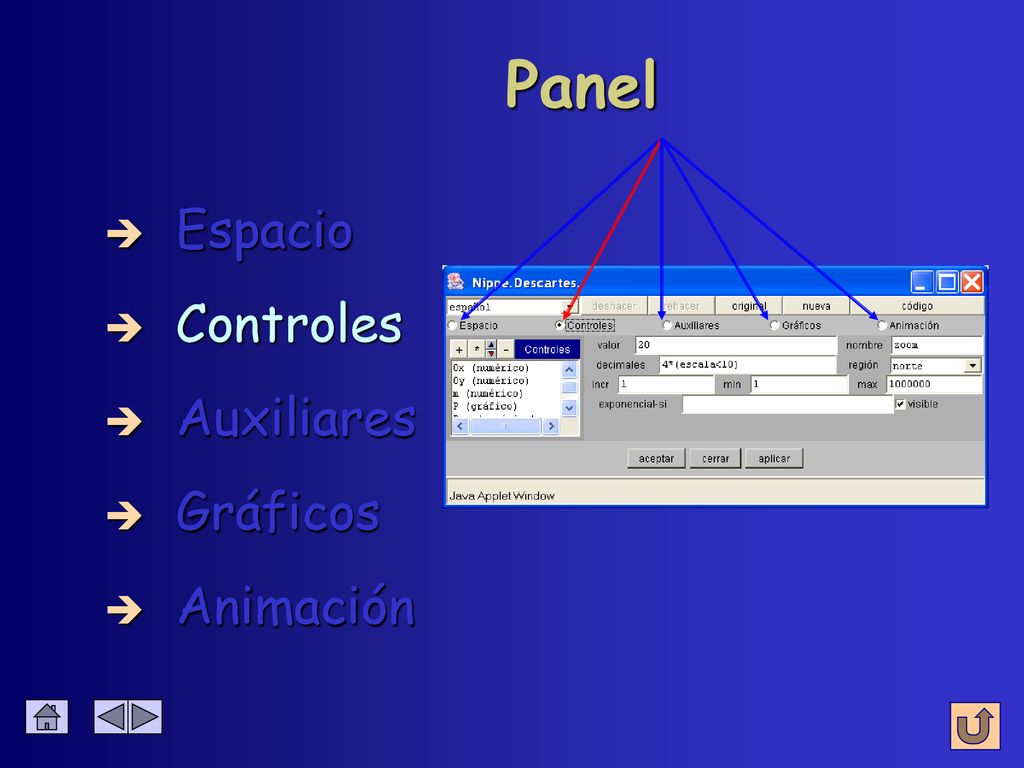

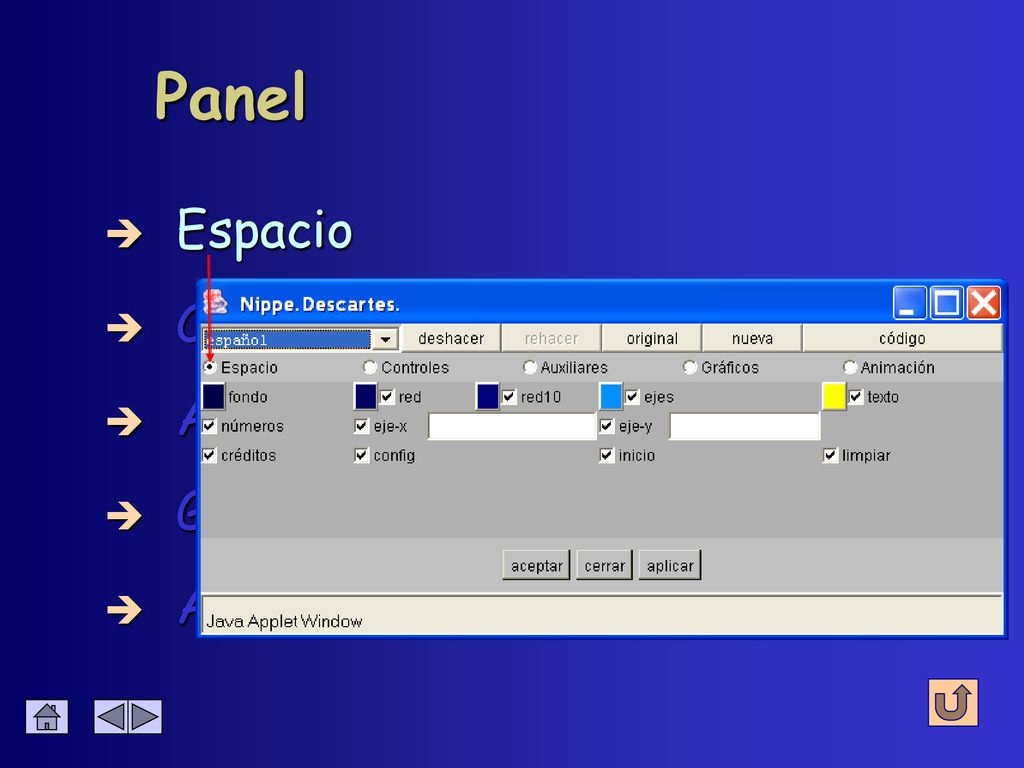

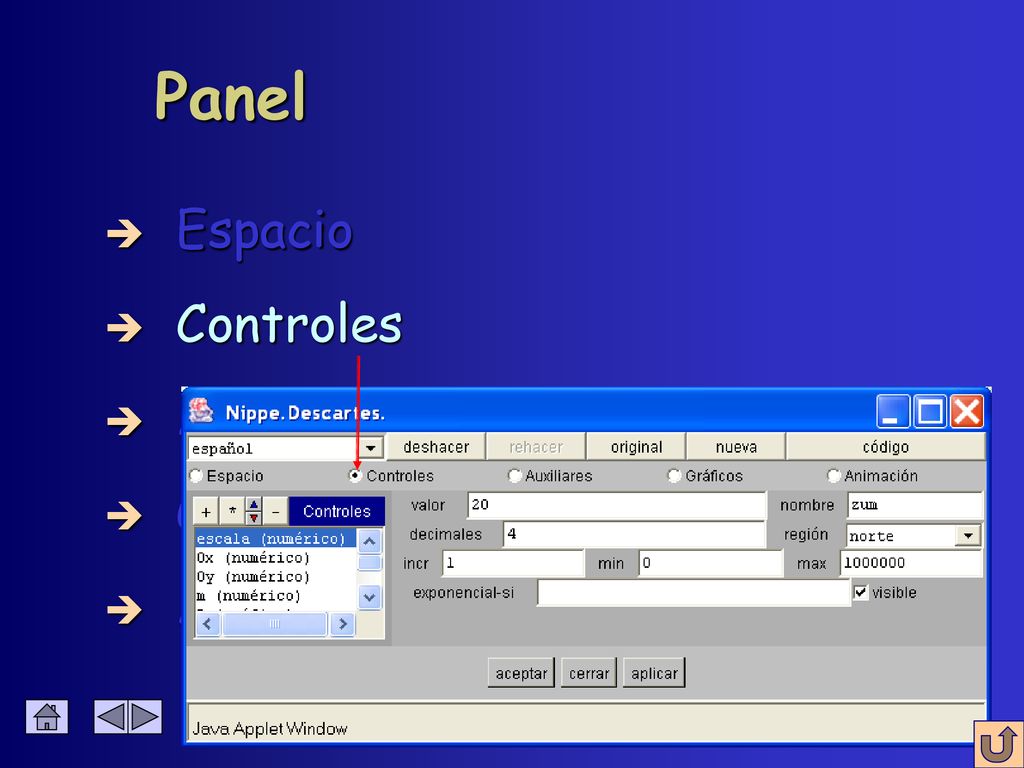

Panel Espacio Controles Auxiliares Gráficos Animación

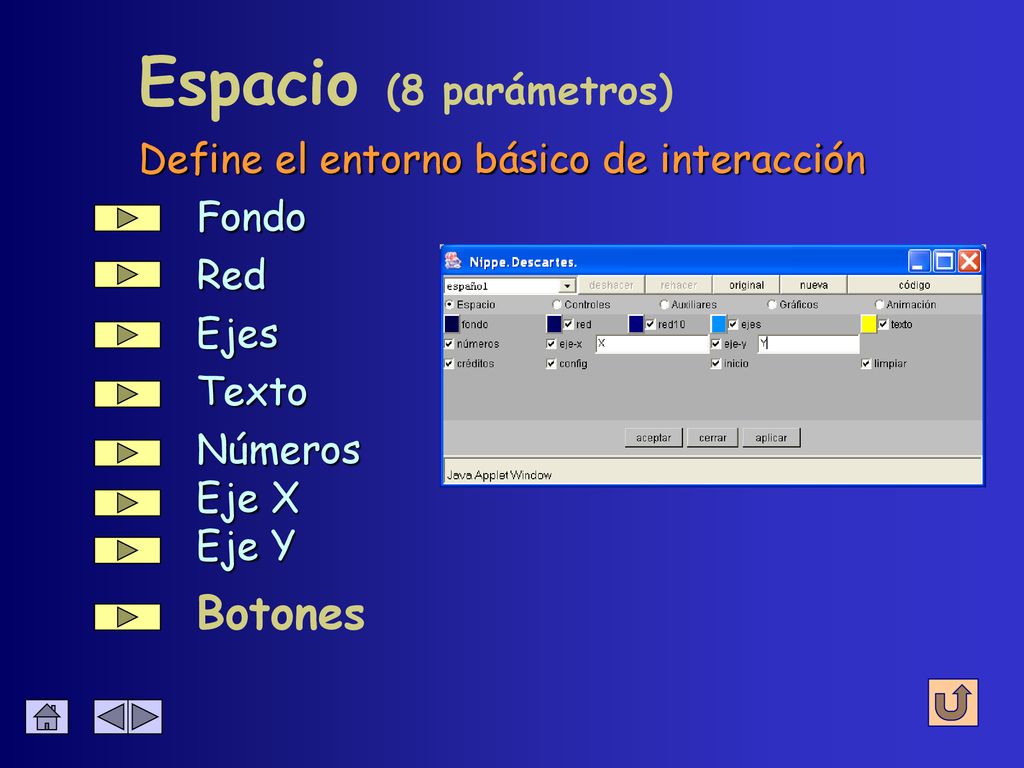

Espacio (8 parámetros) Define el entorno básico de interacción Fondo
Red Ejes Texto Números Eje X Eje Y Botones

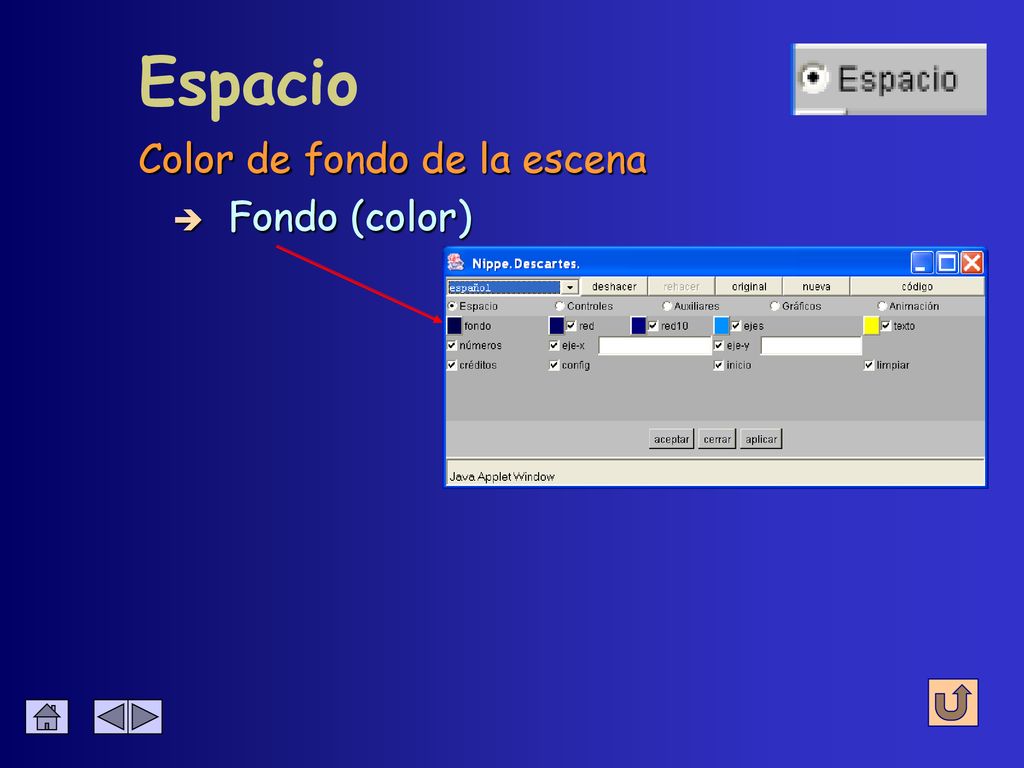

Espacio Color de fondo de la escena Fondo (color)

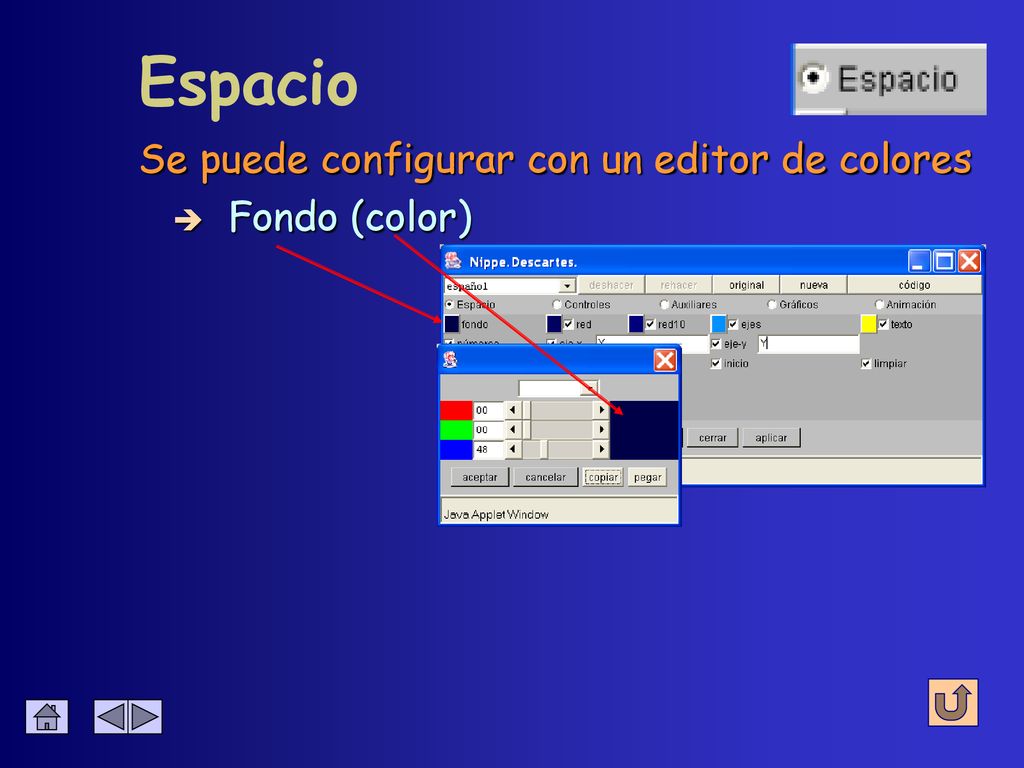

Espacio Se puede configurar con un editor de colores Fondo (color)

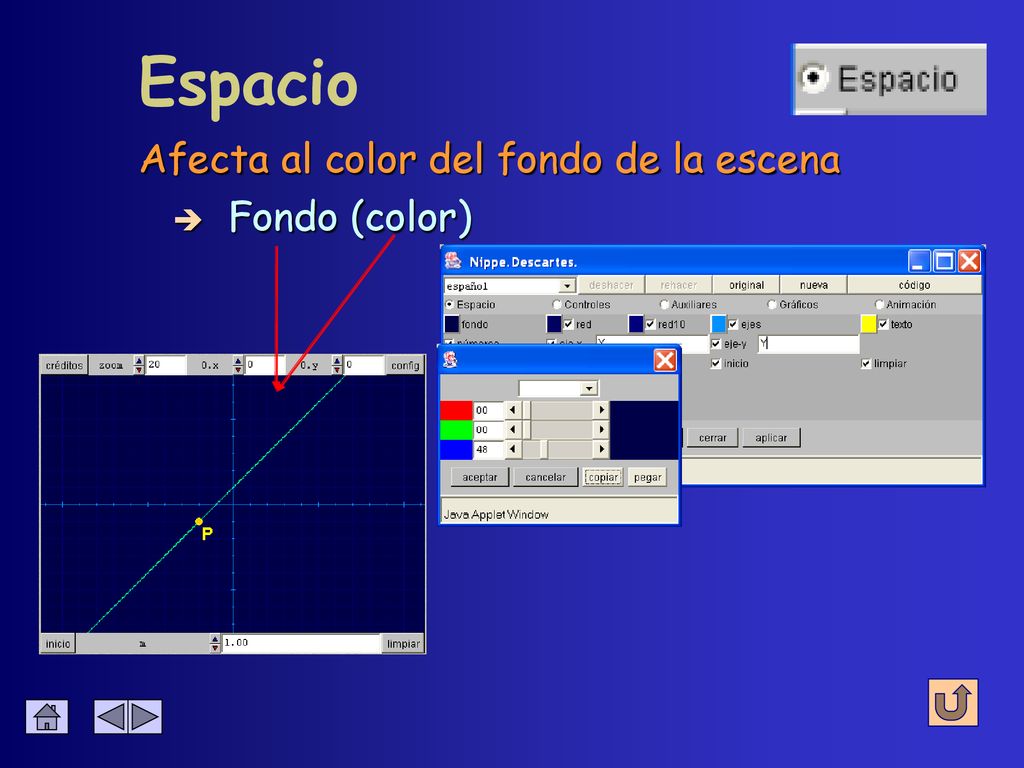

Espacio Afecta al color del fondo de la escena Fondo (color)

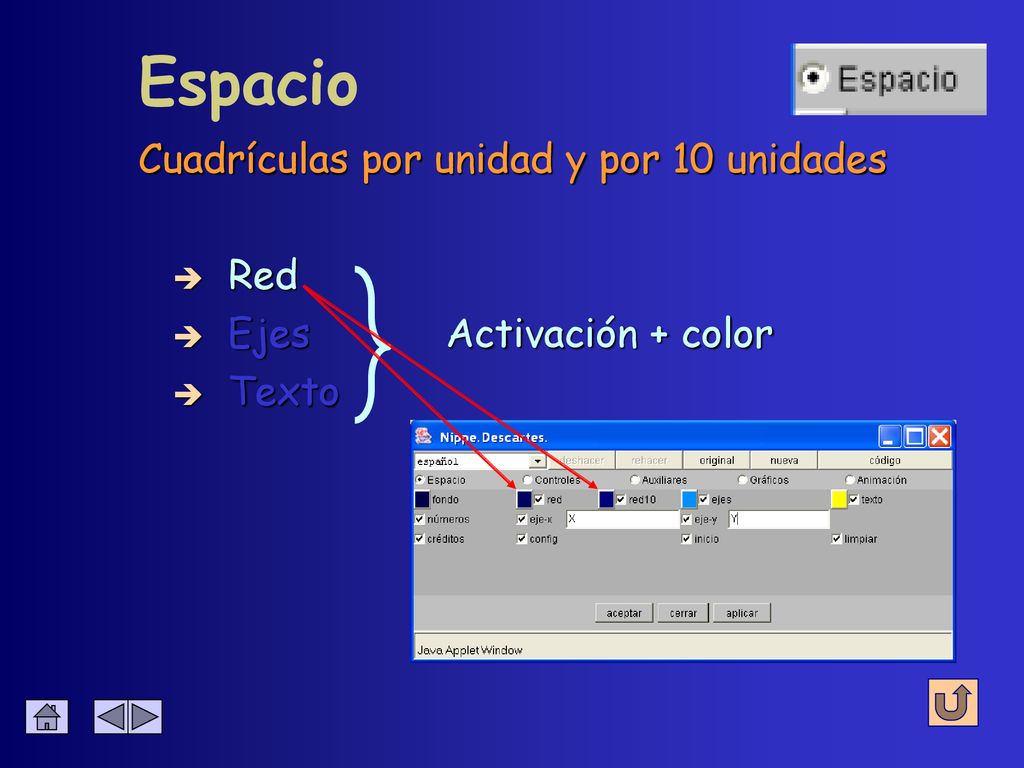

Espacio Cuadrículas por unidad y por 10 unidades Red Ejes
Activación + color Texto

Espacio Pueden mostrarse u ocultarse por separado Red Ejes

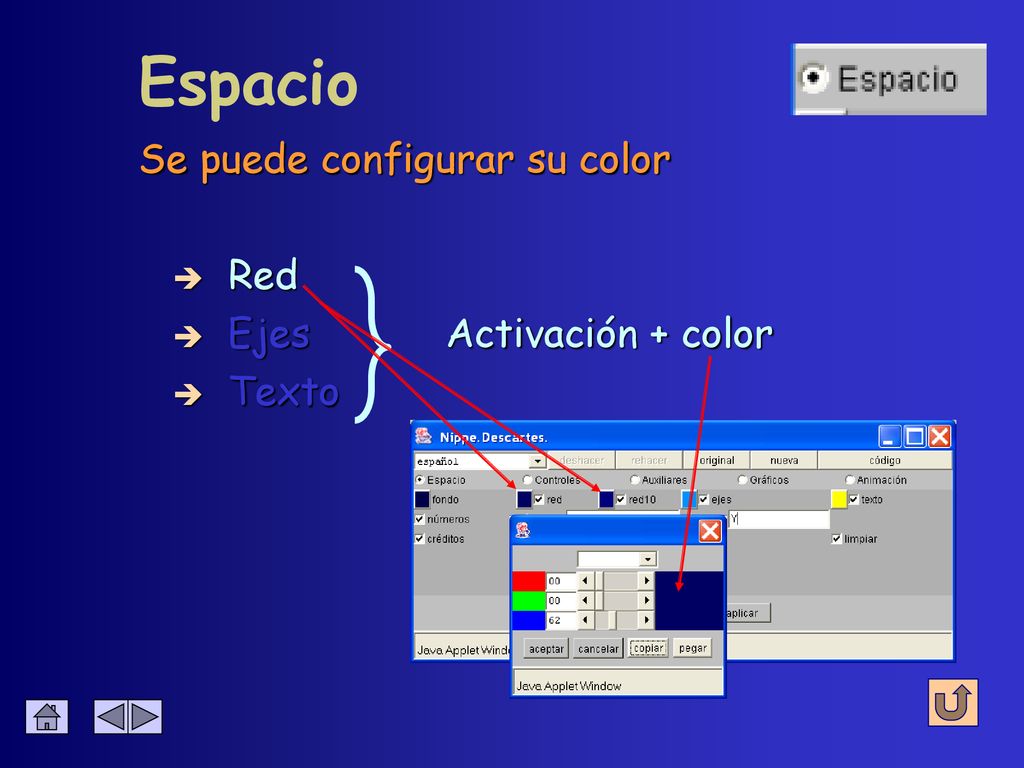

Espacio Se puede configurar su color Red Ejes Activación + color Texto

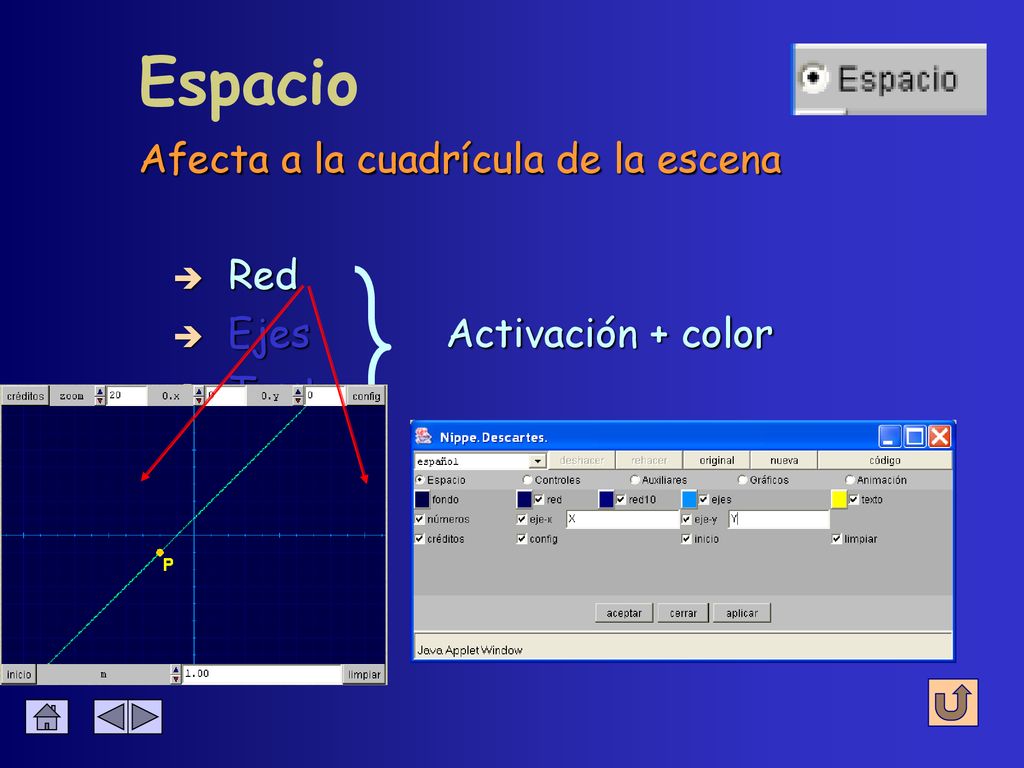

Espacio Afecta a la cuadrícula de la escena Red Ejes

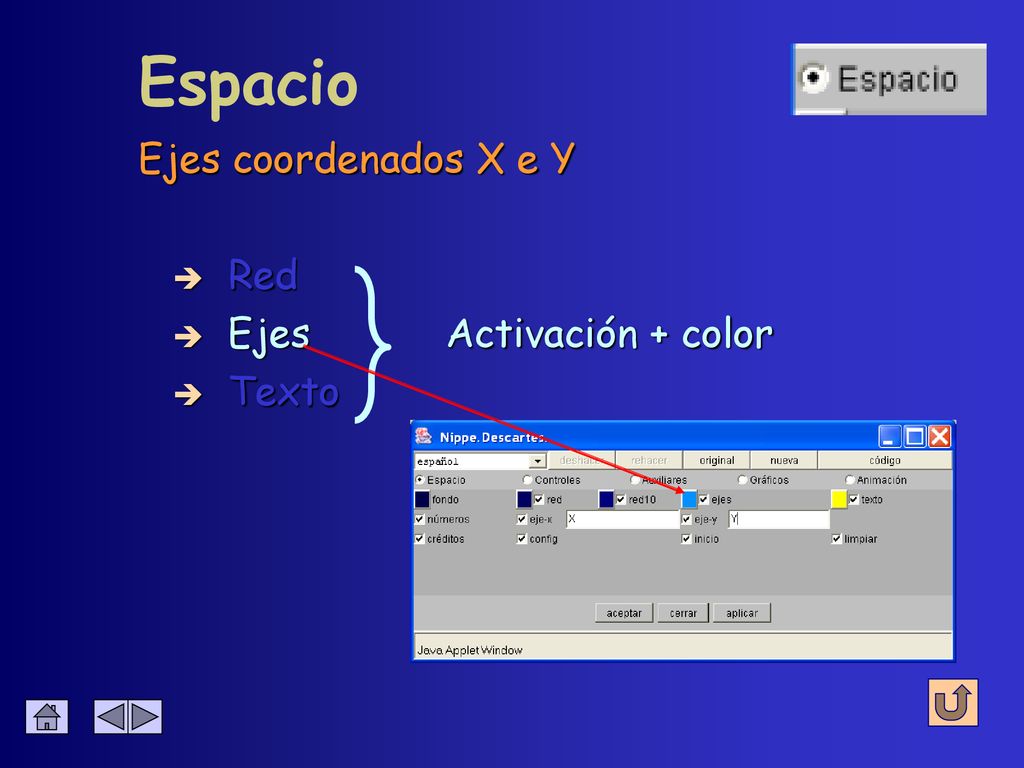

Espacio Ejes coordenados X e Y Red Ejes Activación + color Texto

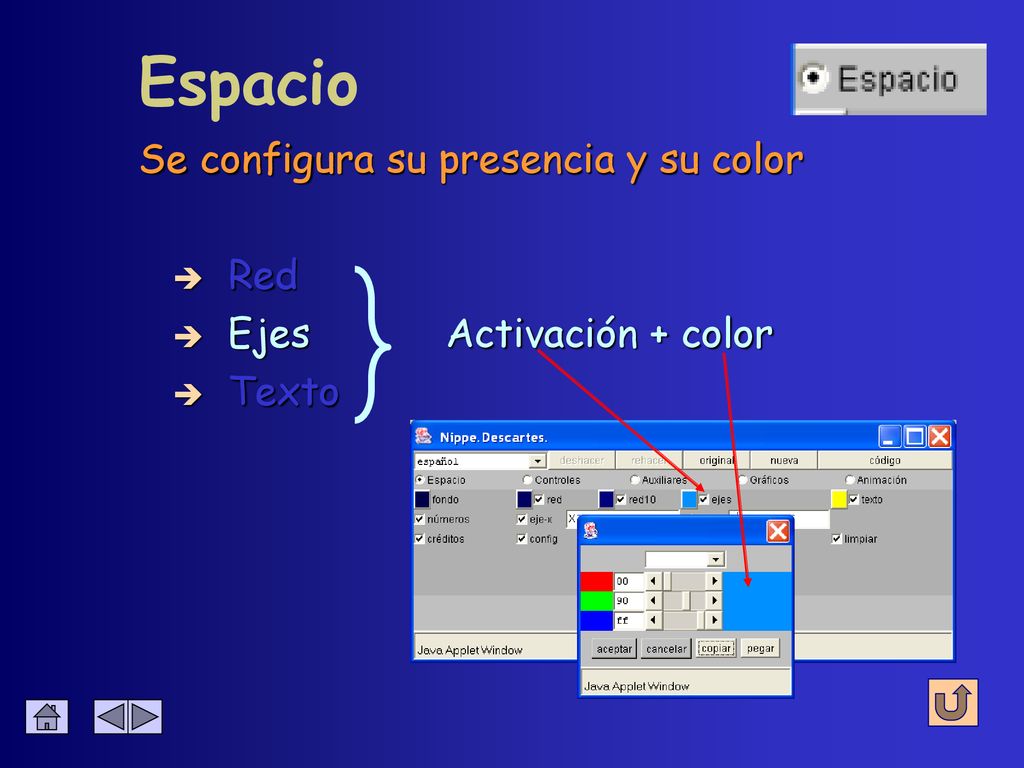

Espacio Se configura su presencia y su color Red Ejes

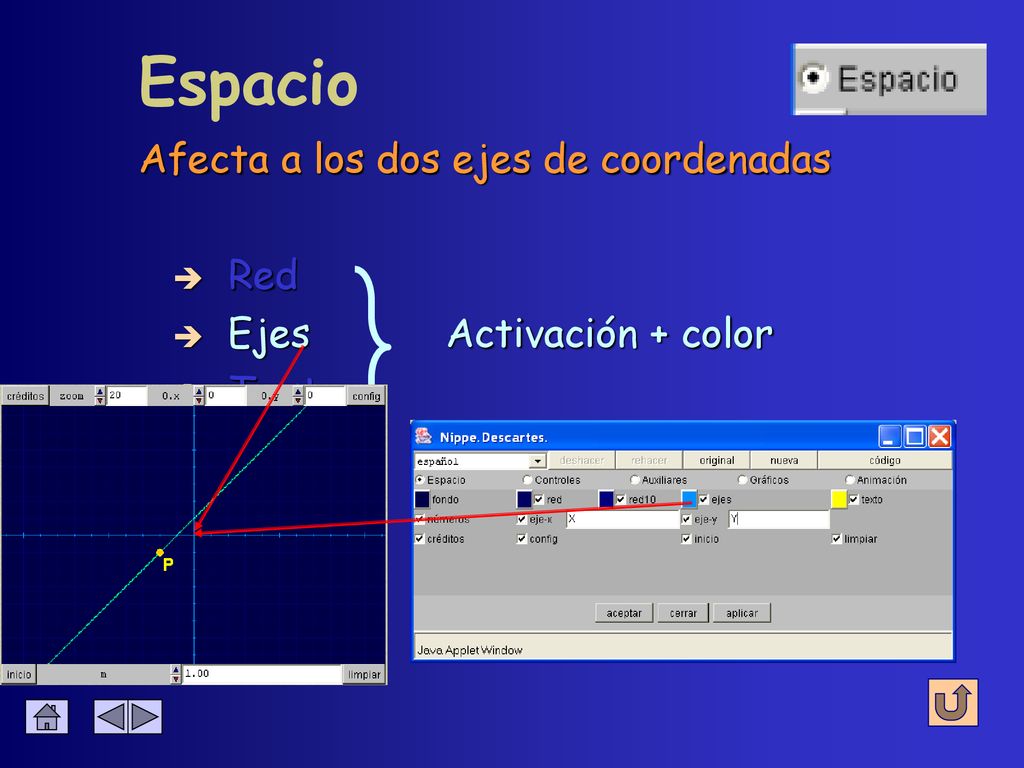

Espacio Afecta a los dos ejes de coordenadas Red Ejes

Espacio Coordenadas del puntero del ratón al pulsarlo Red Ejes

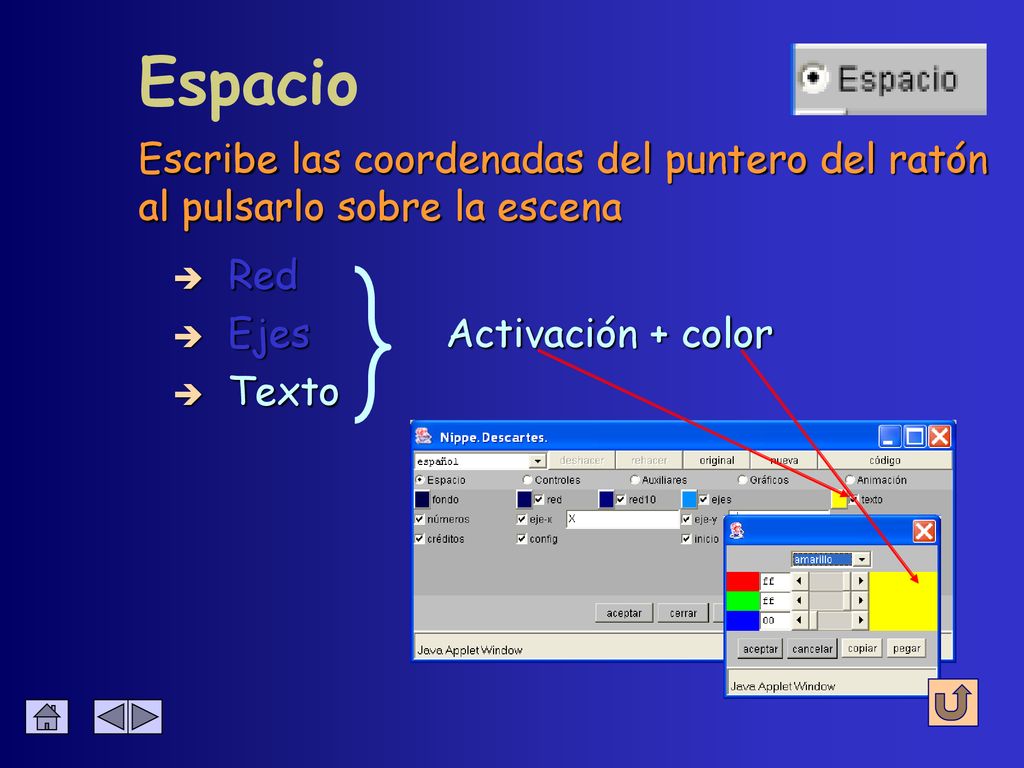

Espacio Escribe las coordenadas del puntero del ratón al pulsarlo sobre la escena Red Ejes Activación + color Texto

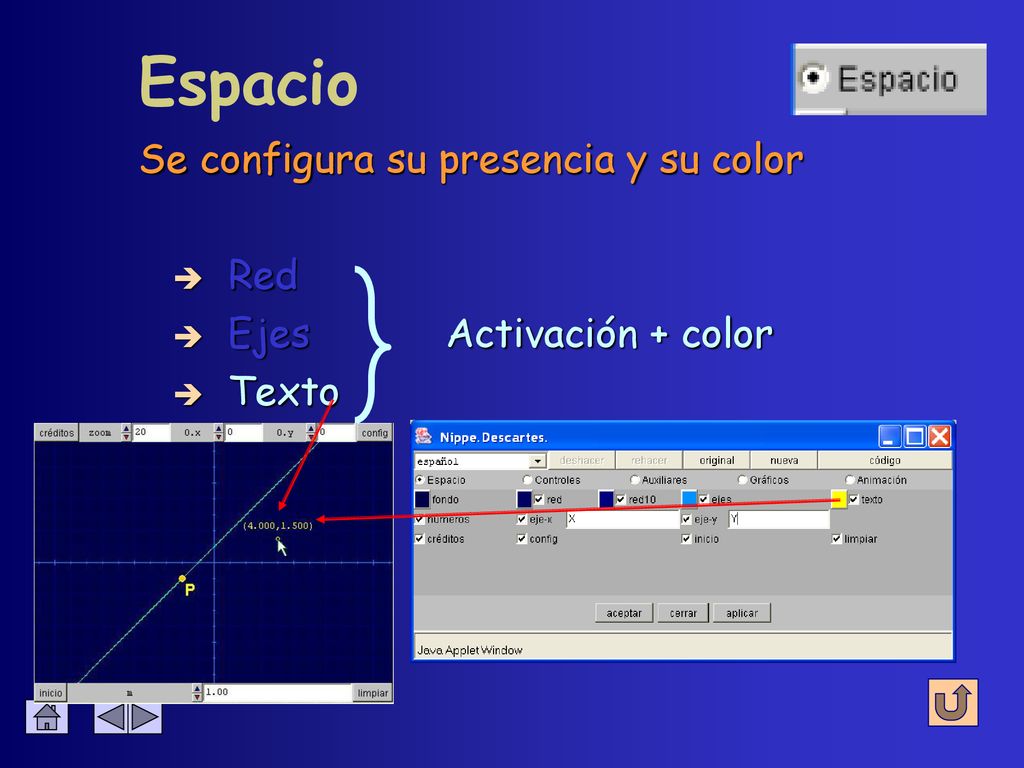

Espacio Se configura su presencia y su color Red Ejes

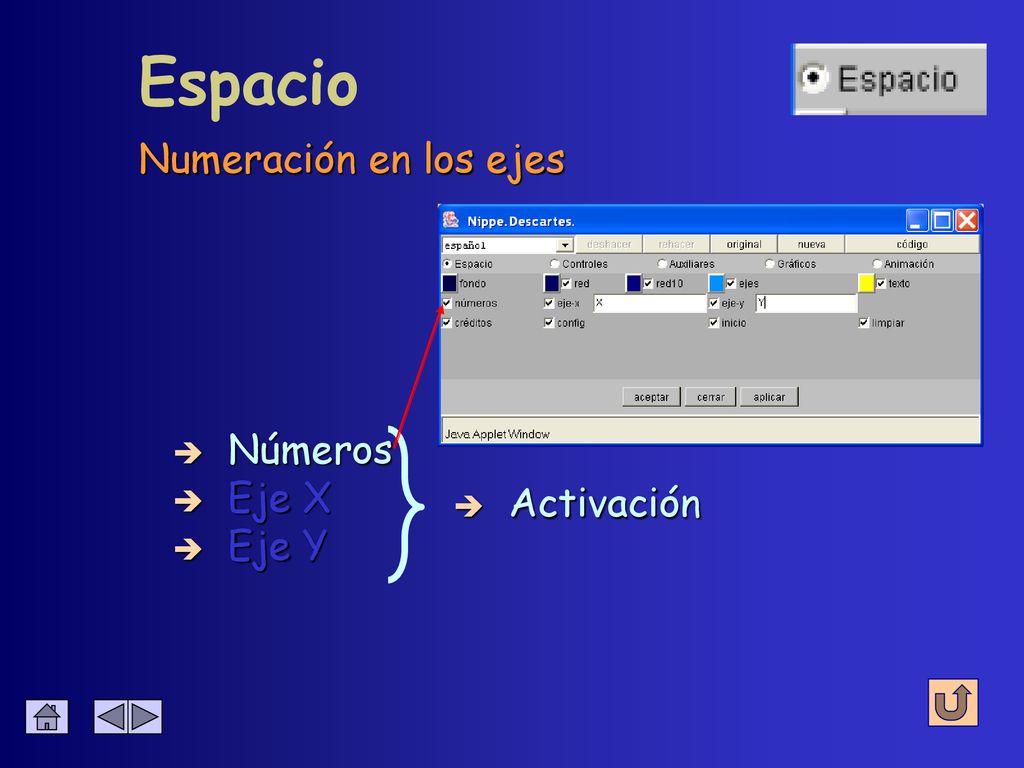

Espacio Numeración en los ejes Números Eje X Activación Eje Y

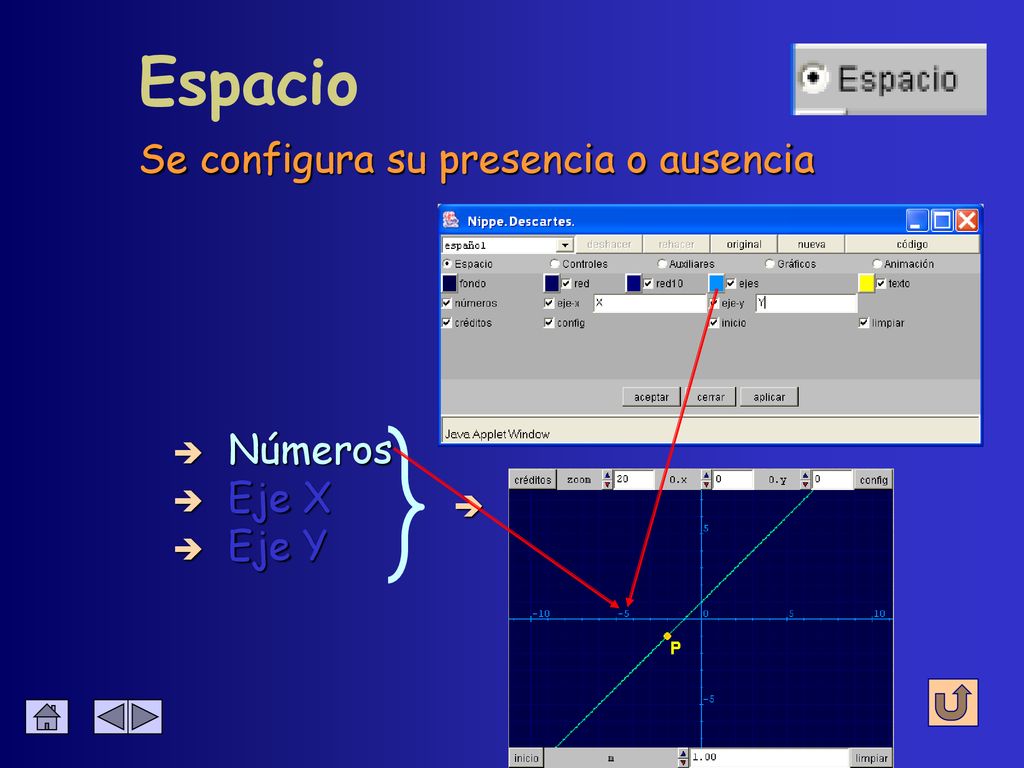

Espacio Se configura su presencia o ausencia Números Eje X Activación
Eje Y

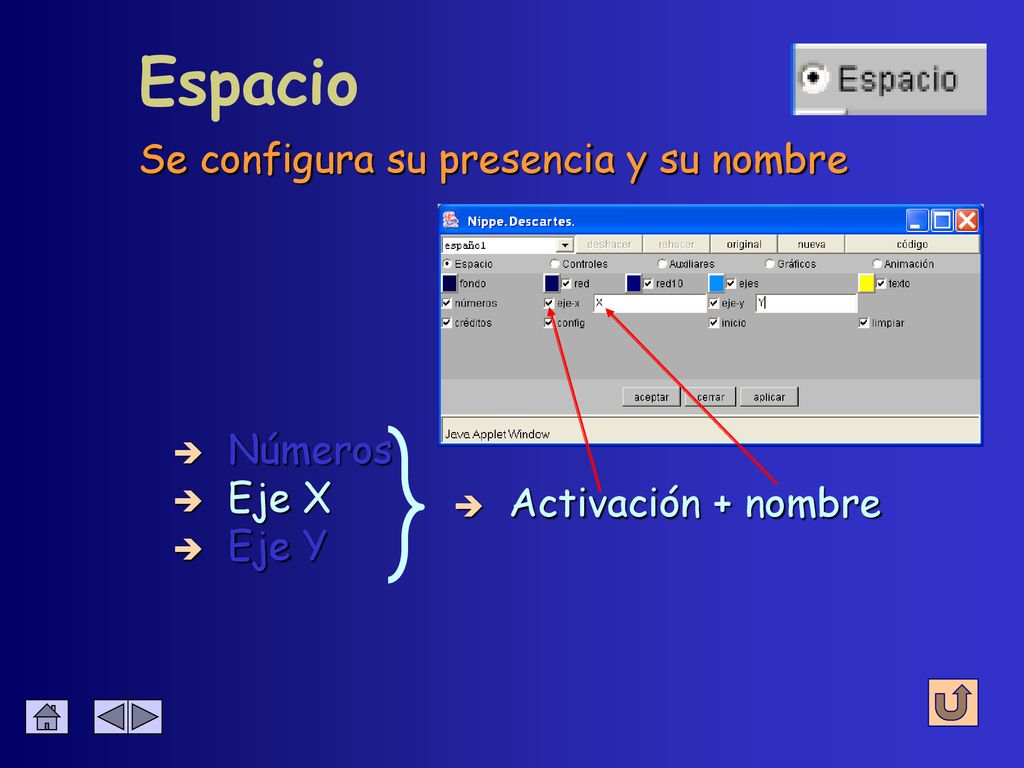

Espacio Se configura su presencia y su nombre Números Eje X
Activación + nombre Eje Y

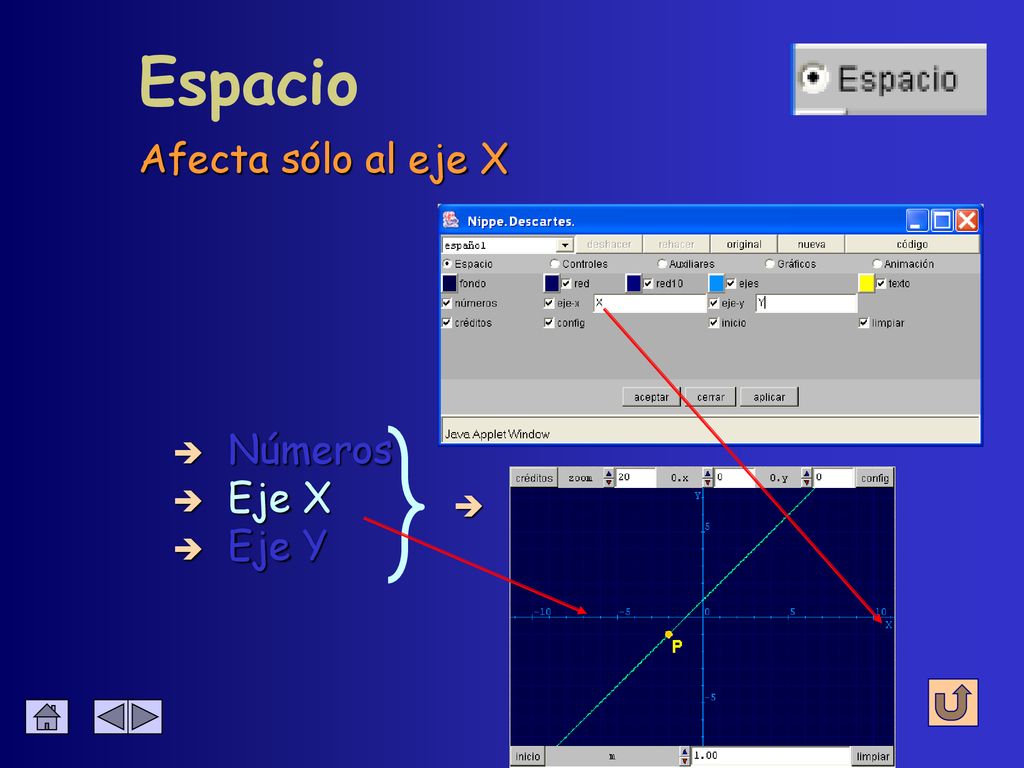

Espacio Afecta sólo al eje X Números Eje X Activación + nombre Eje Y

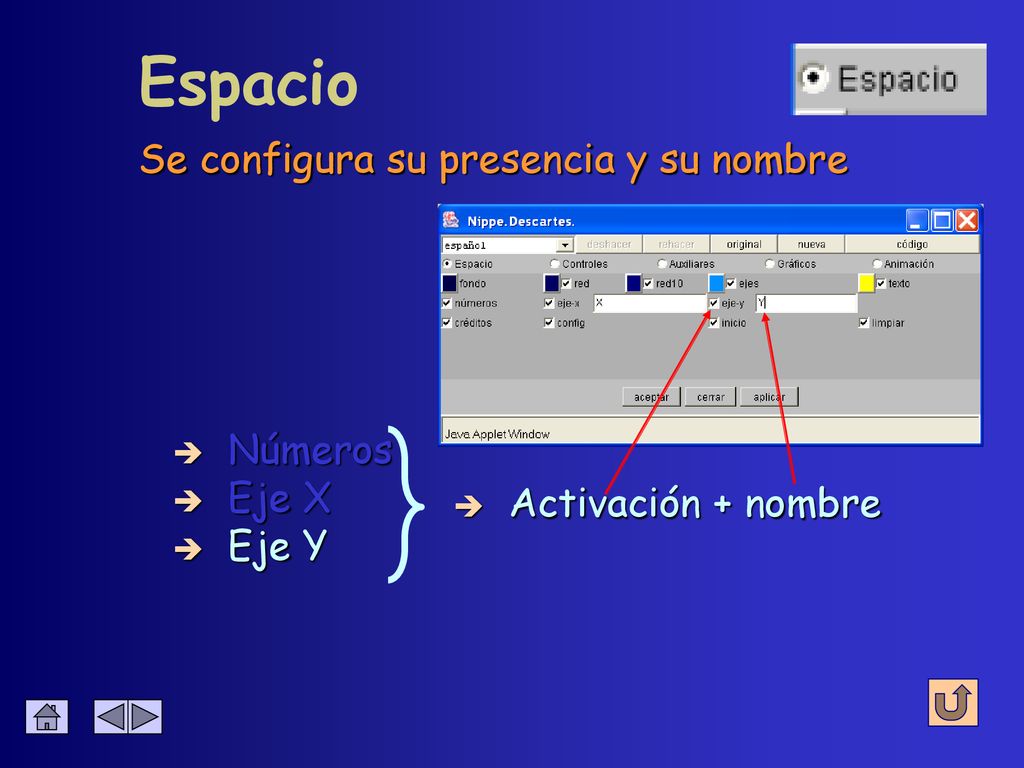

Espacio Se configura su presencia y su nombre Números Eje X
Activación + nombre Eje Y

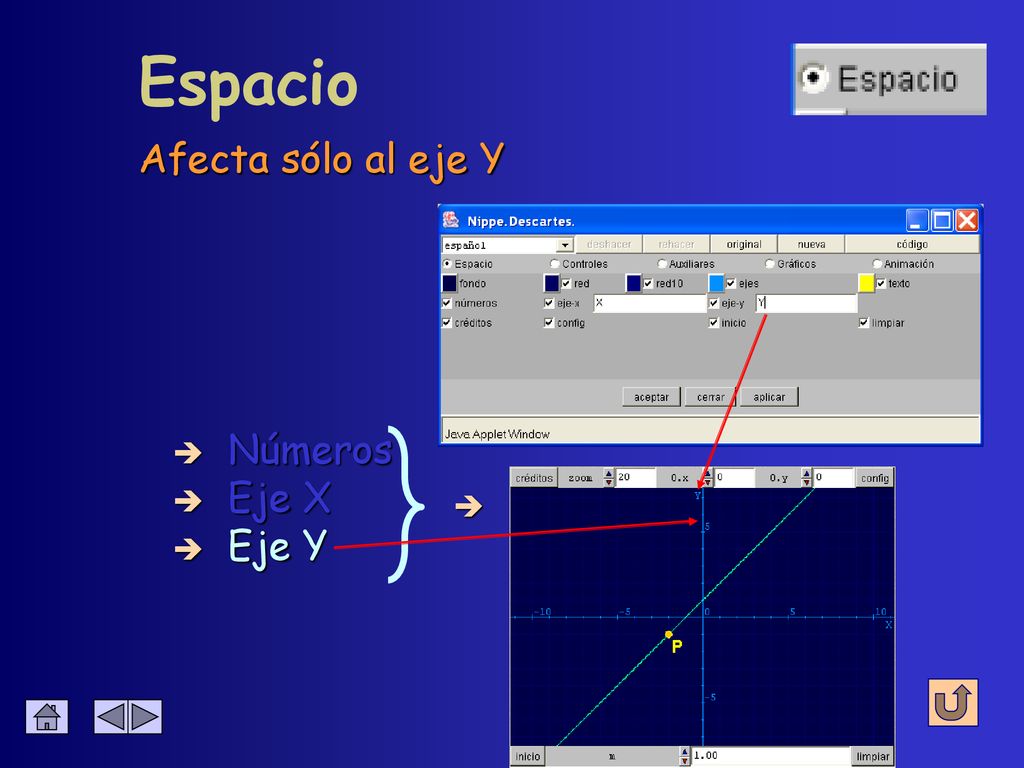

Espacio Afecta sólo al eje Y Números Eje X Activación + nombre Eje Y

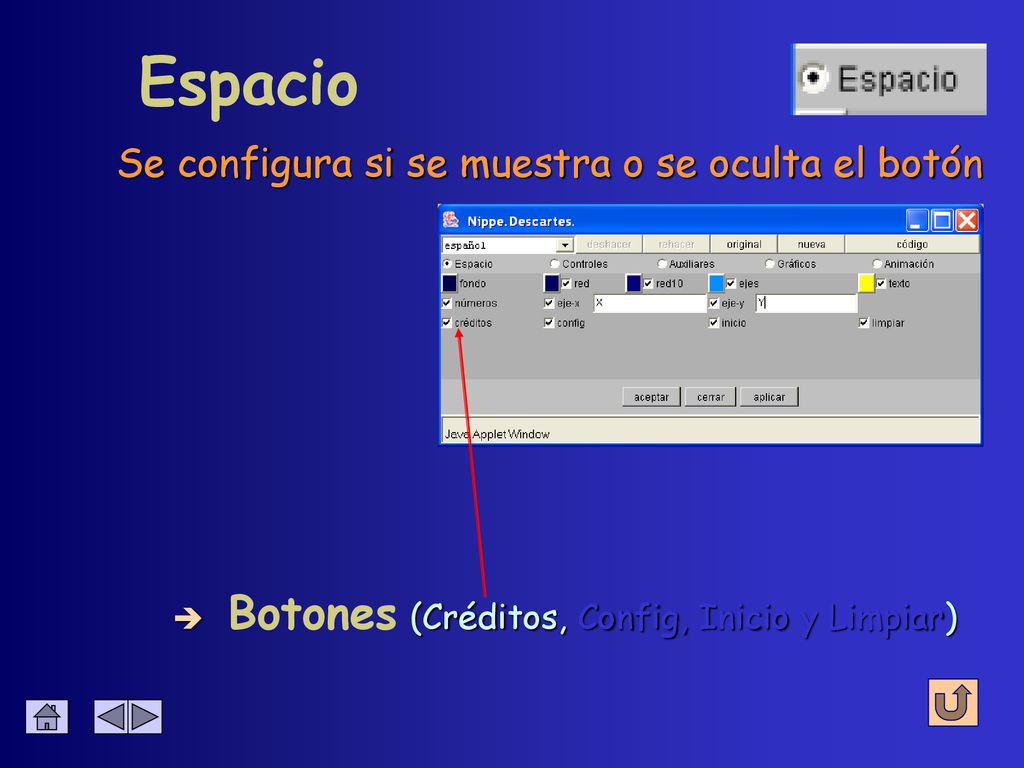

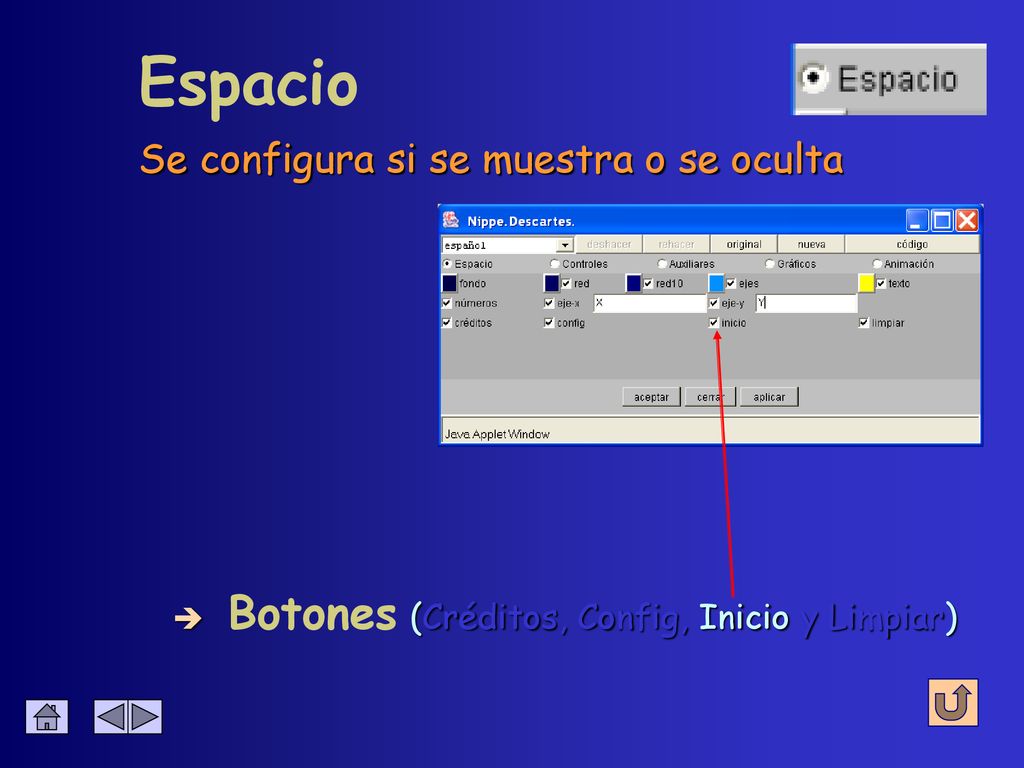

Espacio Se configura si se muestra o se oculta el botón
Botones (Créditos, Config, Inicio y Limpiar)

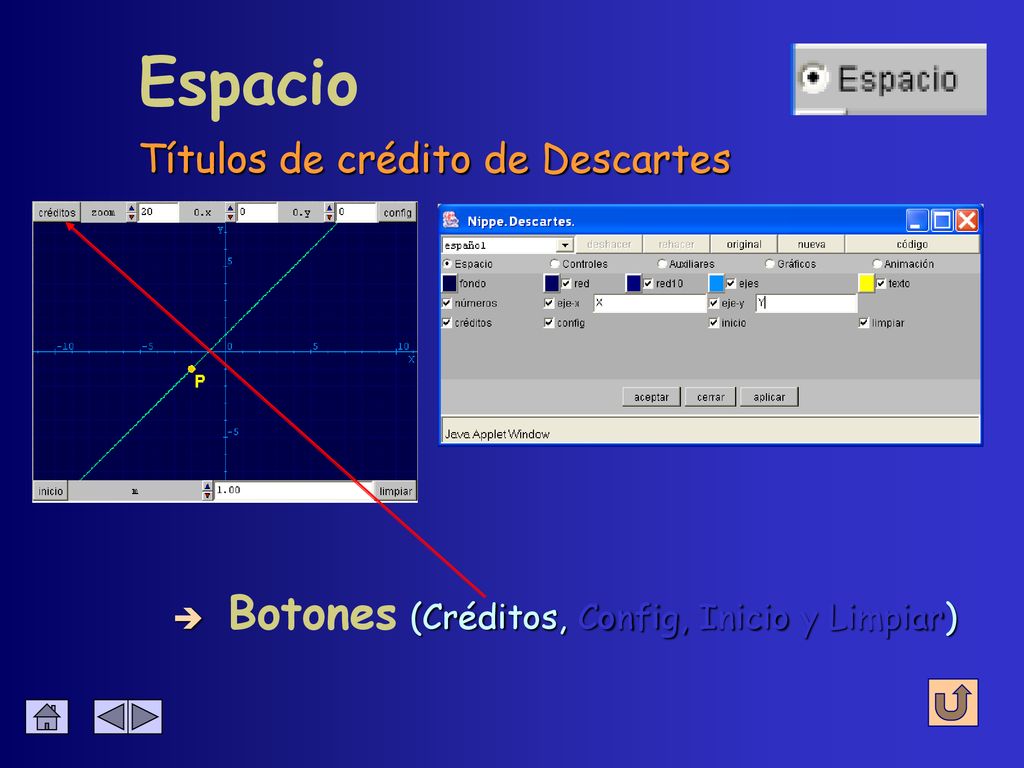

Espacio Títulos de crédito de Descartes

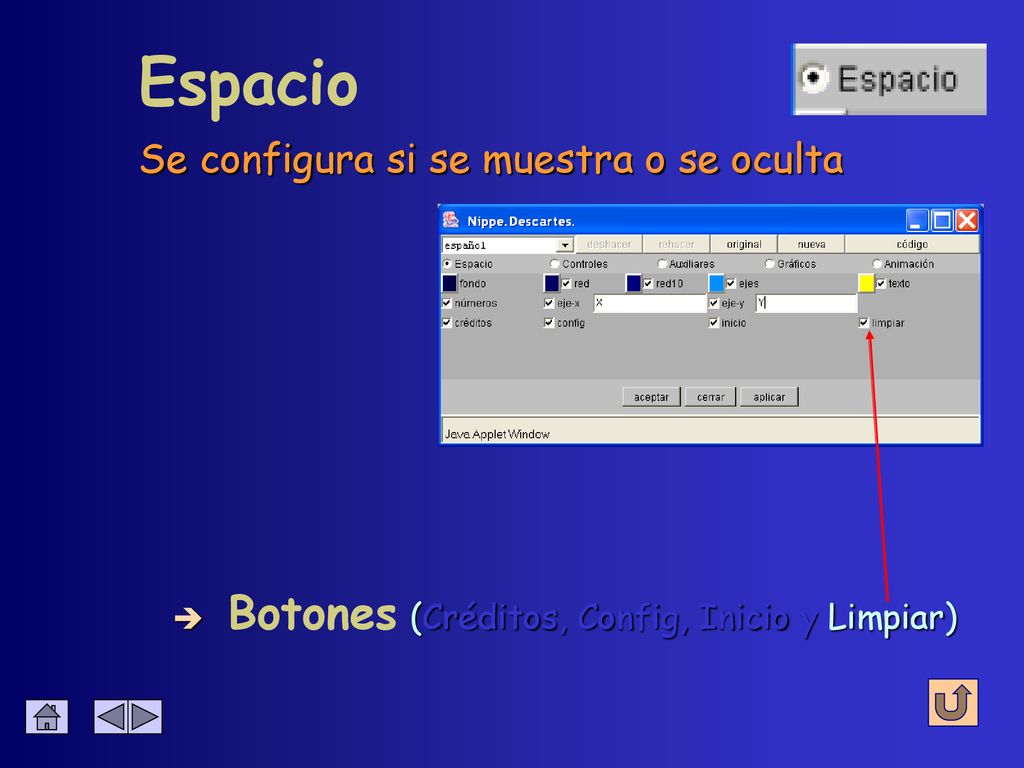

Espacio Se configura si se muestra o se oculta

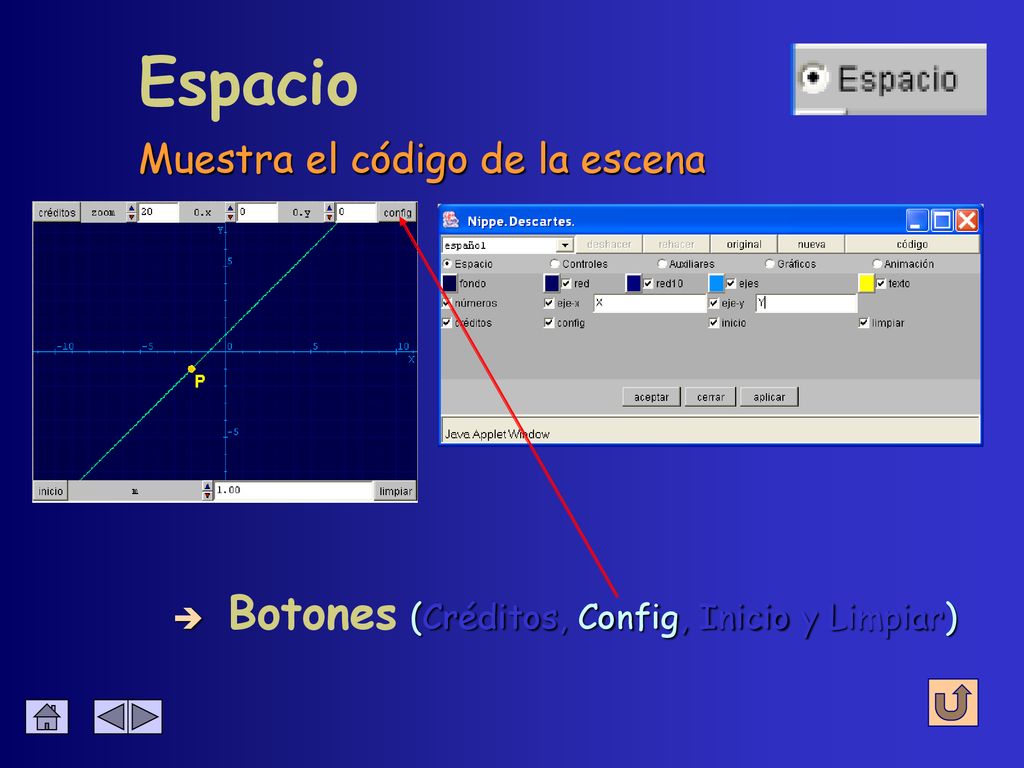

Espacio Muestra el código de la escena

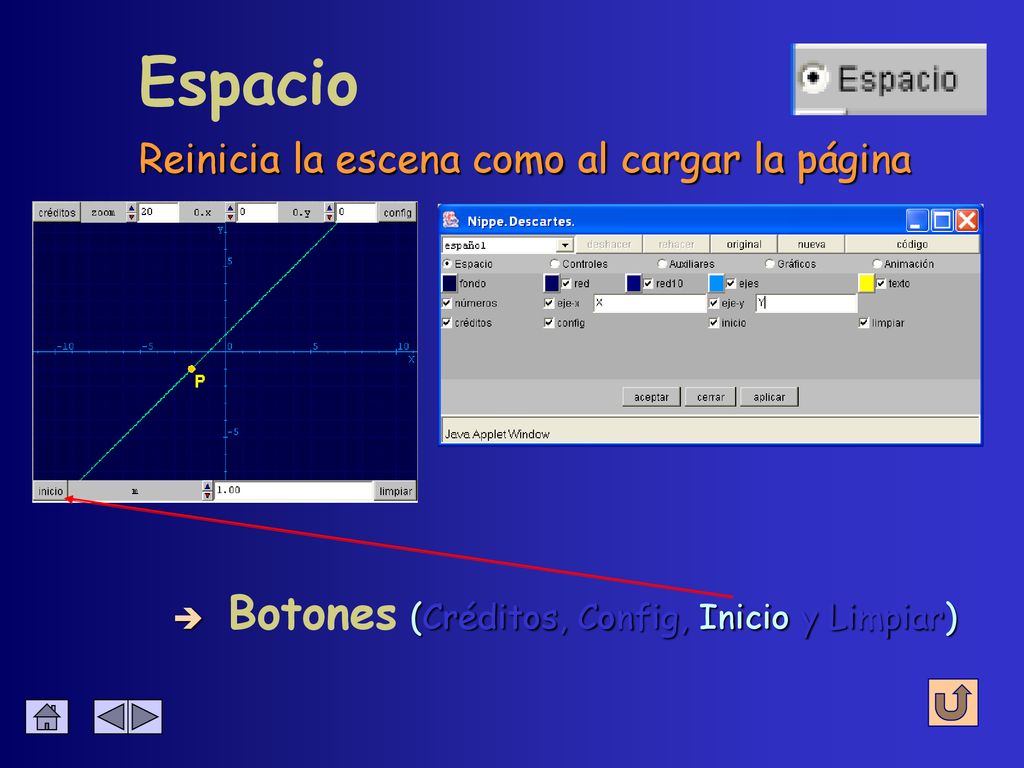

Espacio Reinicia la escena como al cargar la página

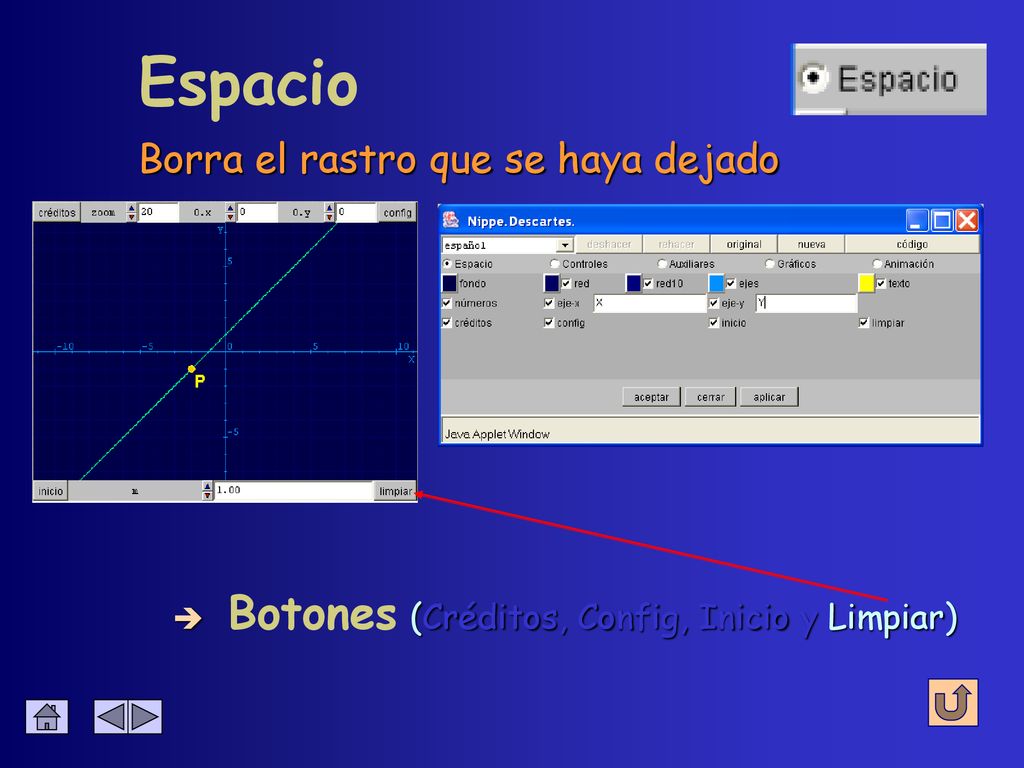

Espacio Borra el rastro que se haya dejado

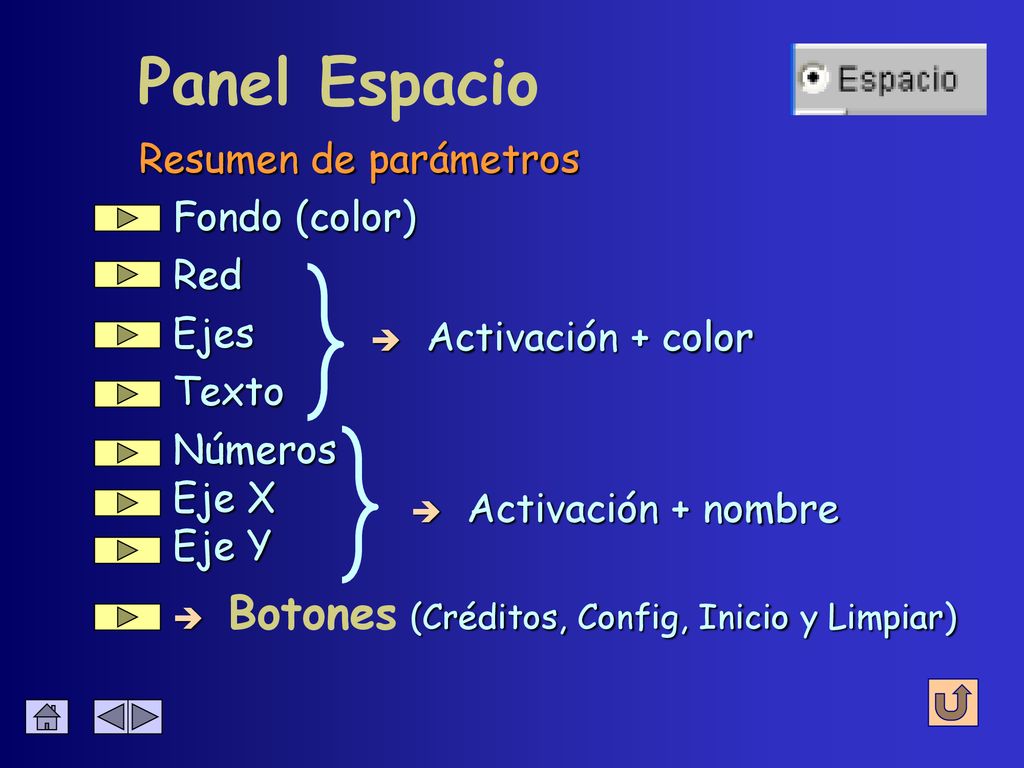

Panel Espacio Resumen de parámetros Fondo (color) Red Ejes
Activación + color Texto Números Eje X Activación + nombre Eje Y Botones (Créditos, Config, Inicio y Limpiar)

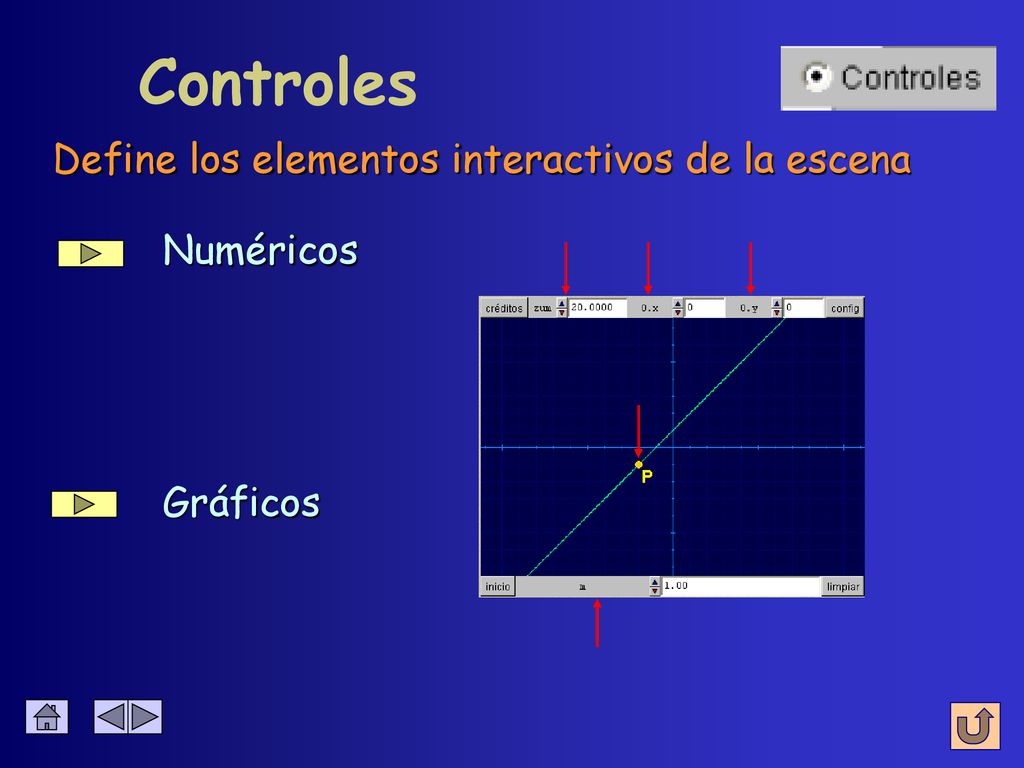

Controles Define los elementos interactivos de la escena Numéricos
Gráficos

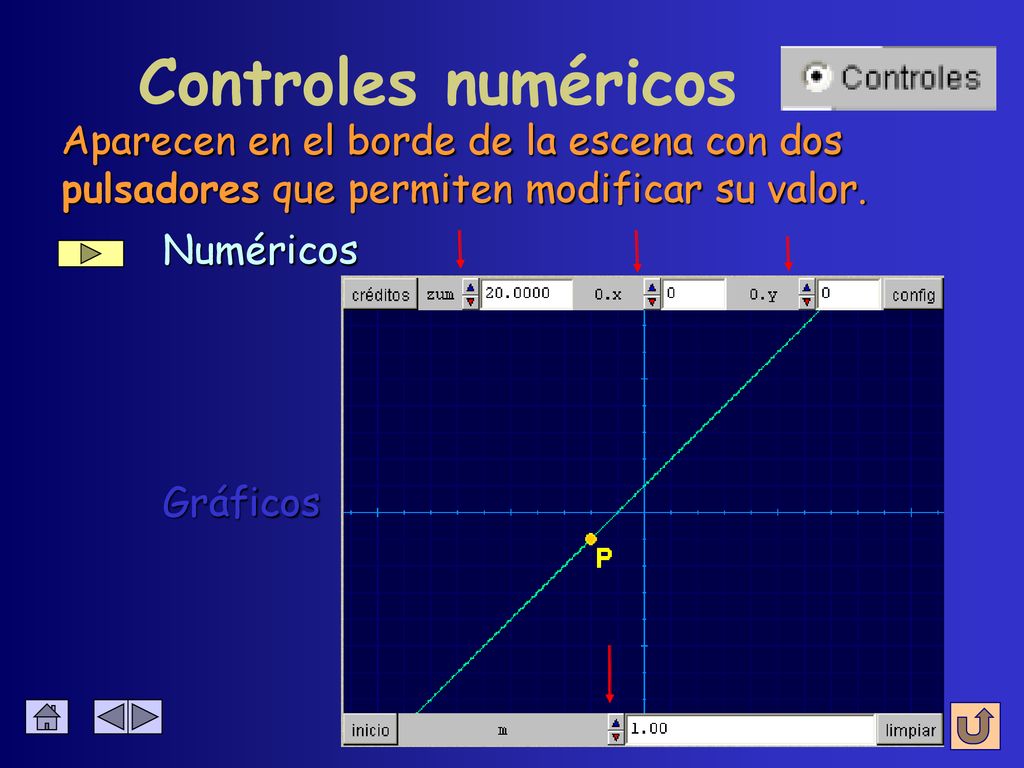

Controles numéricos Aparecen en el borde de la escena con dos pulsadores que permiten modificar su valor. Numéricos Gráficos

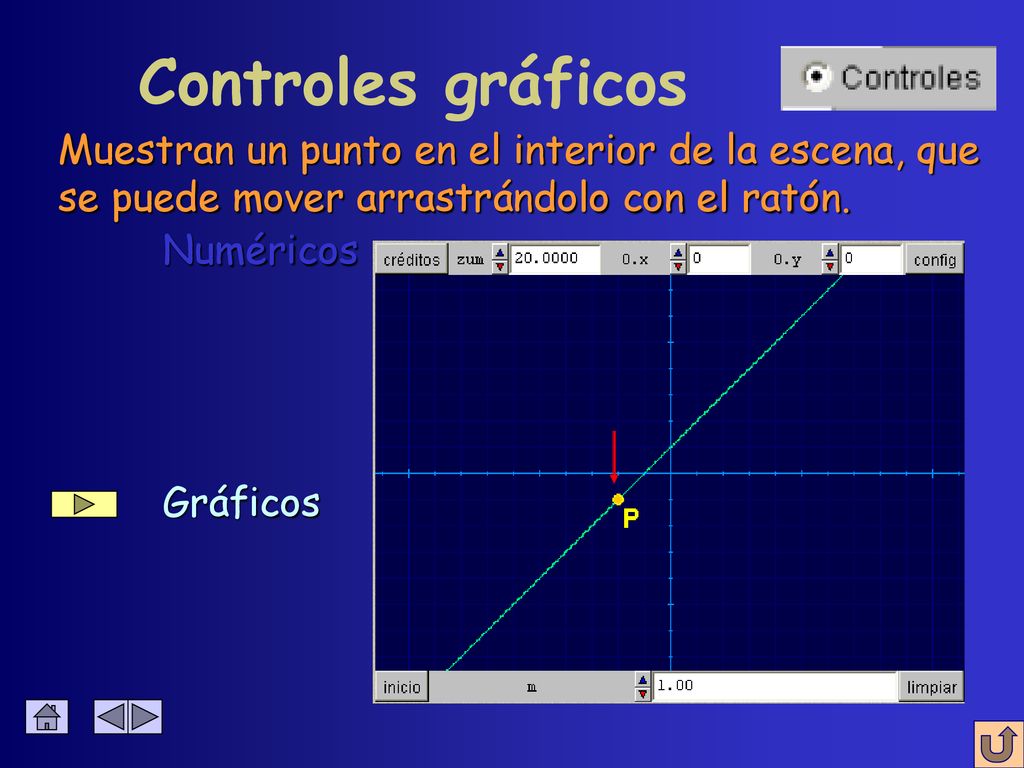

Controles gráficos Muestran un punto en el interior de la escena, que se puede mover arrastrándolo con el ratón. Numéricos Gráficos

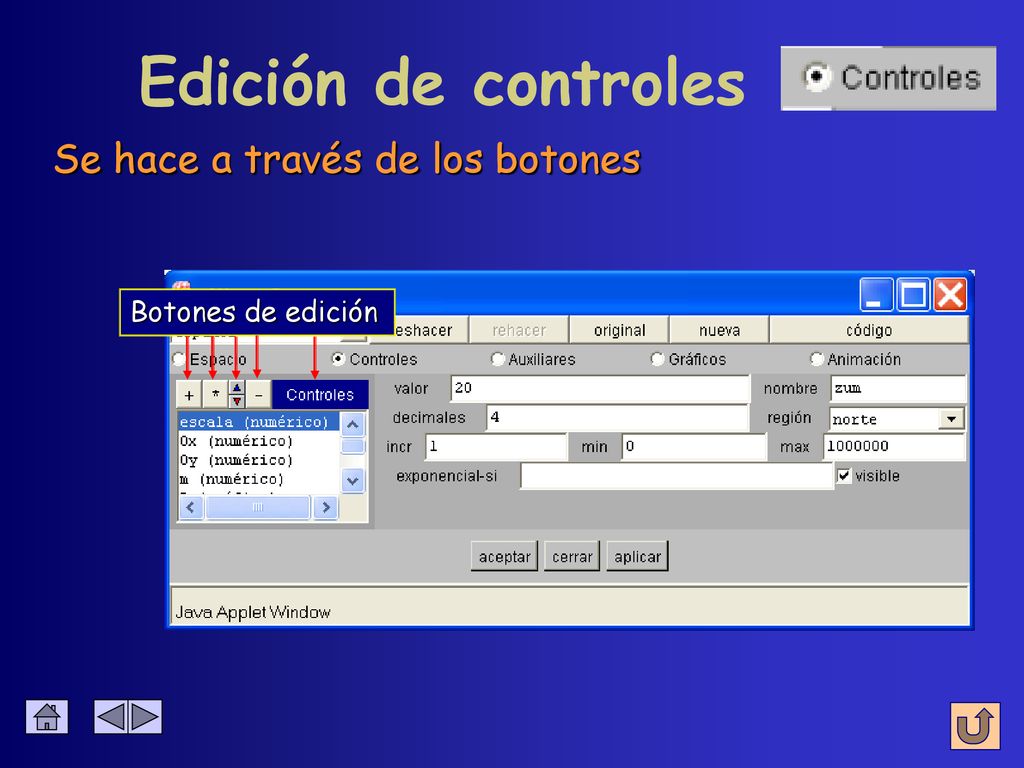

Edición de controles Se hace a través de los botones
Botones de edición

Edición de controles Se hace a través de los botones Agregar

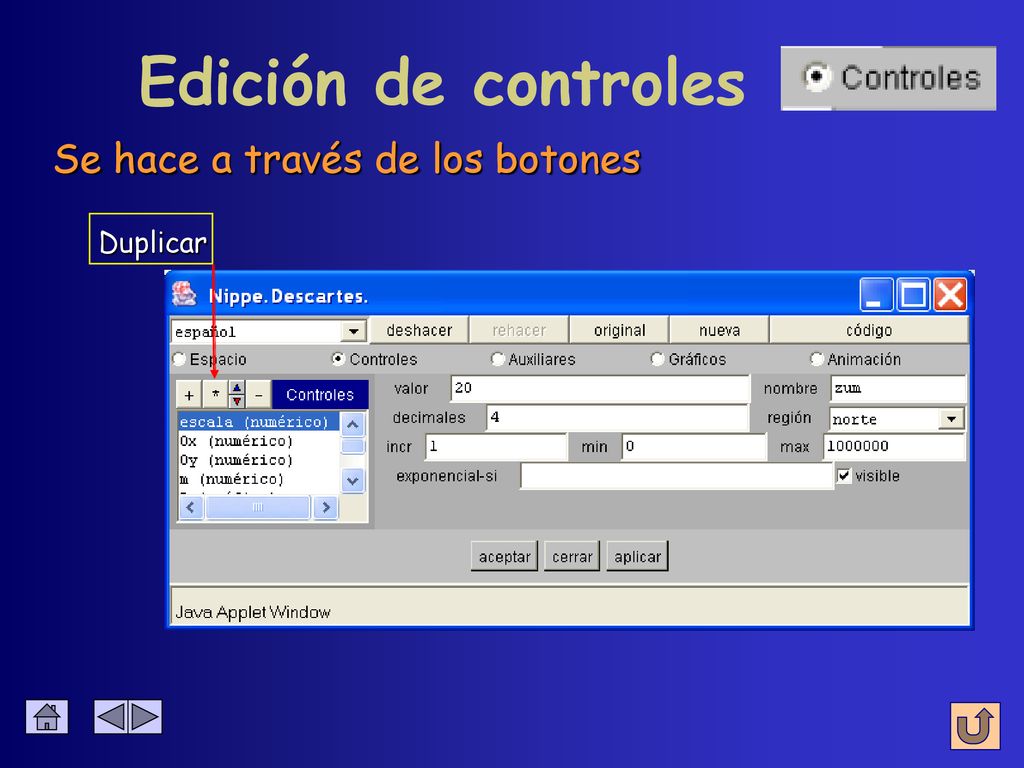

Edición de controles Se hace a través de los botones Duplicar

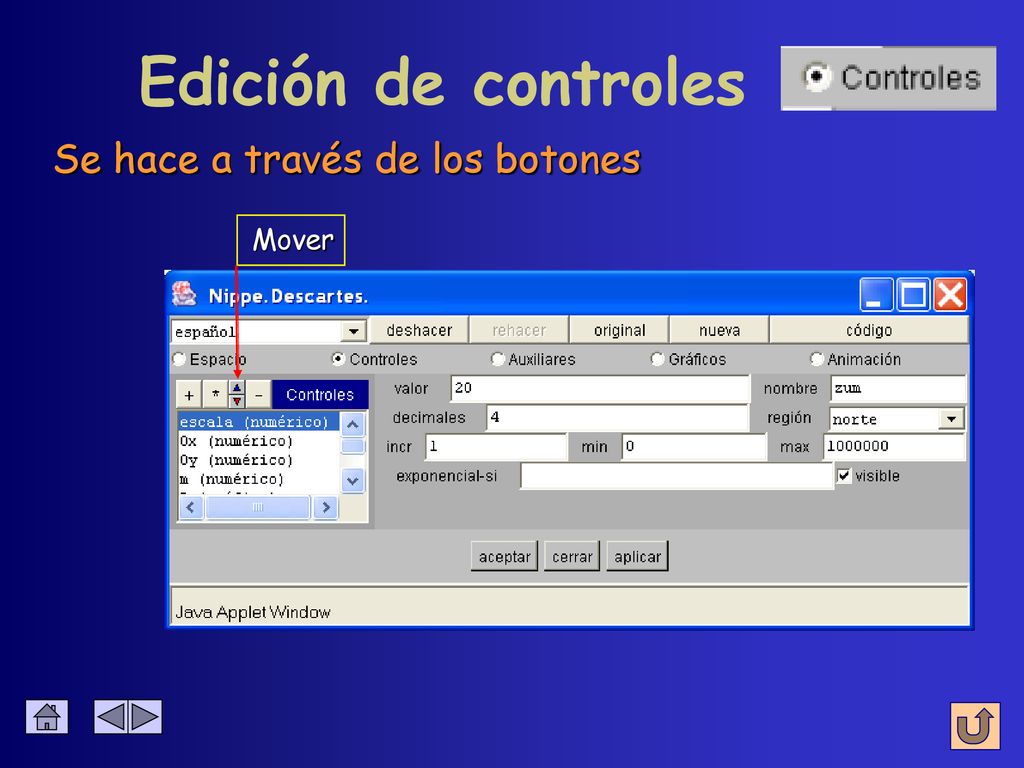

Edición de controles Se hace a través de los botones Mover

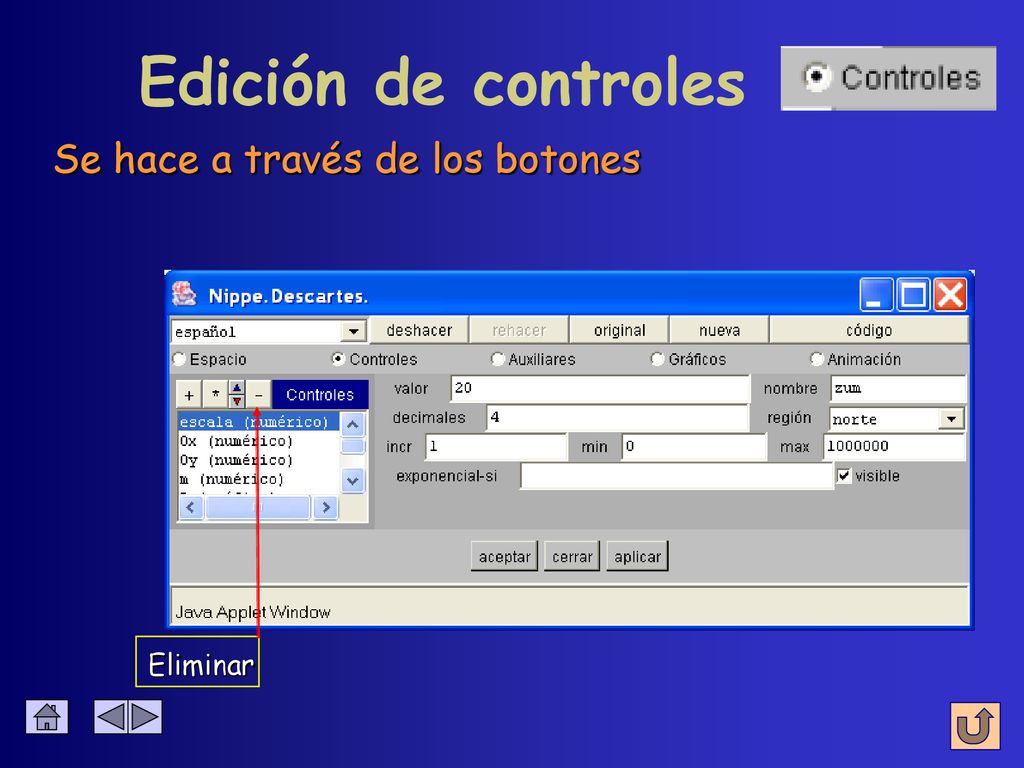

Edición de controles Se hace a través de los botones Eliminar

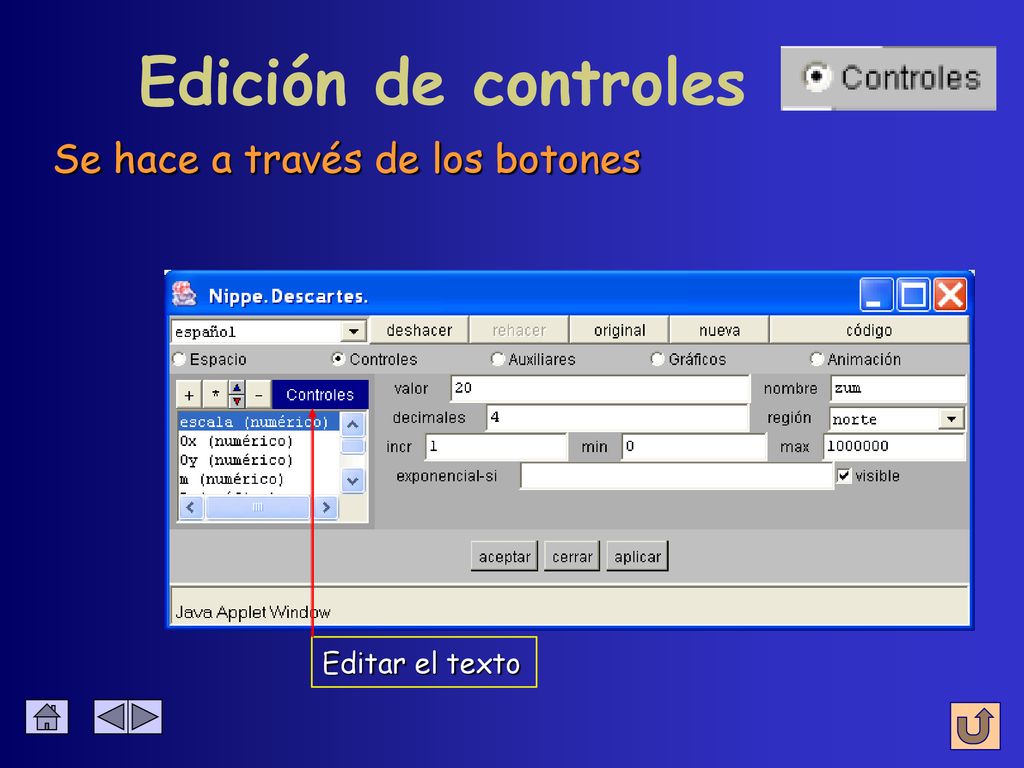

Edición de controles Se hace a través de los botones Editar el texto

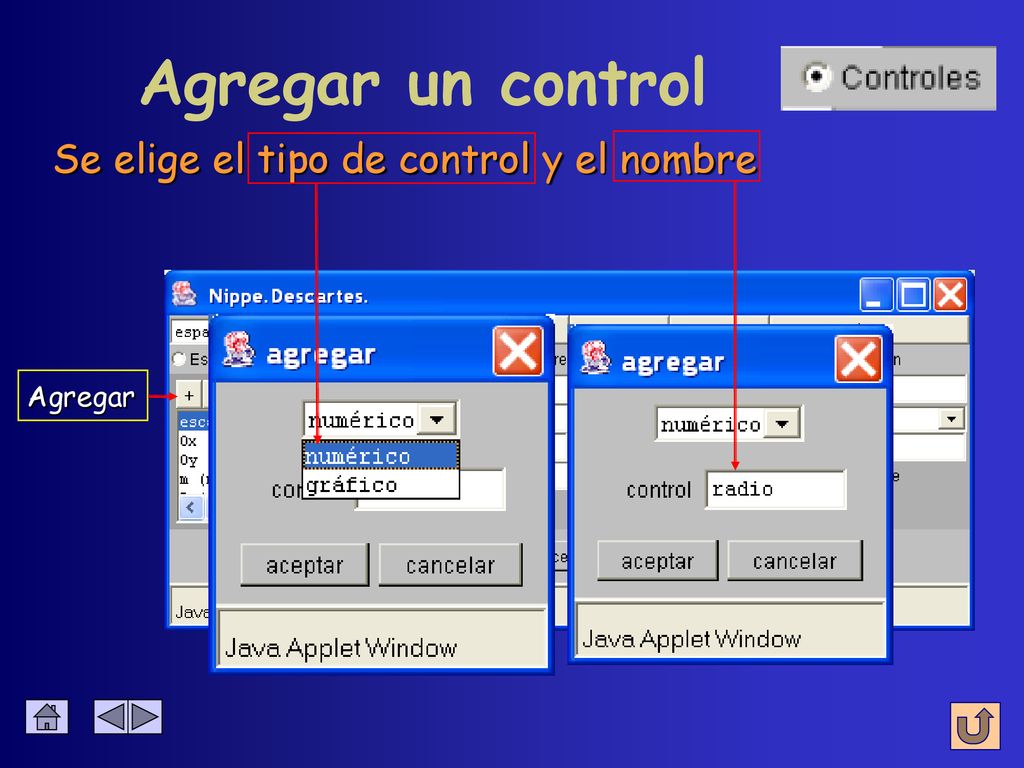

Agregar un control Se elige el tipo de control y el nombre Agregar
Editar el texto

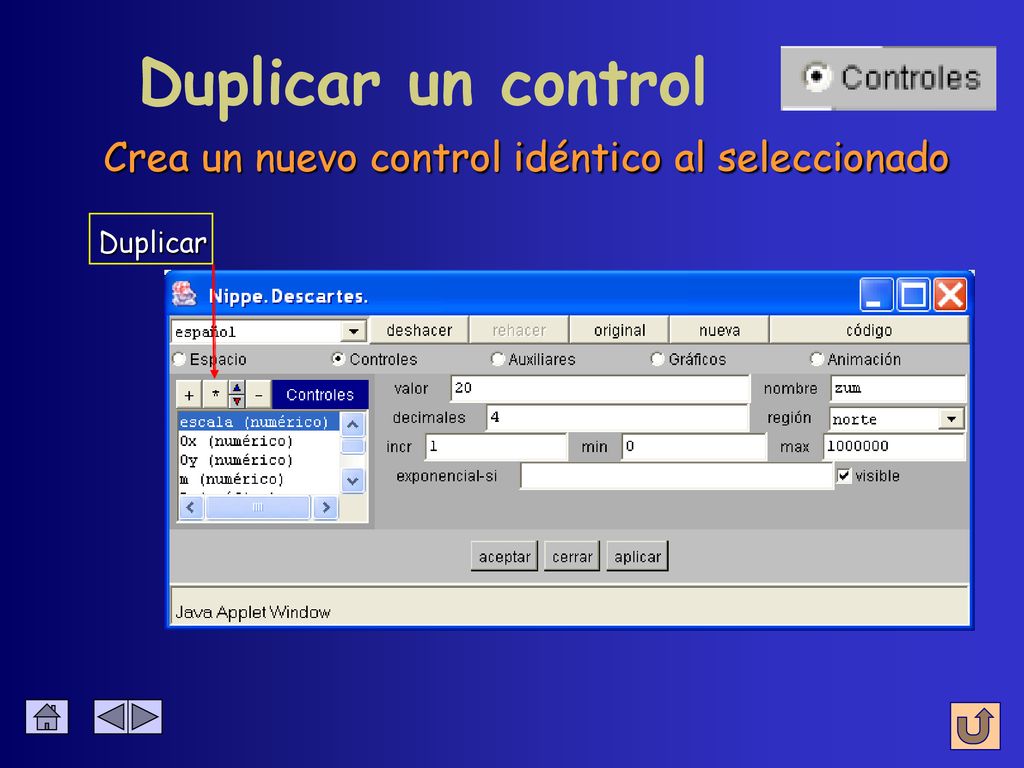

Duplicar un control Crea un nuevo control idéntico al seleccionado

Mover un control Cambia la posición del control en la lista Mover

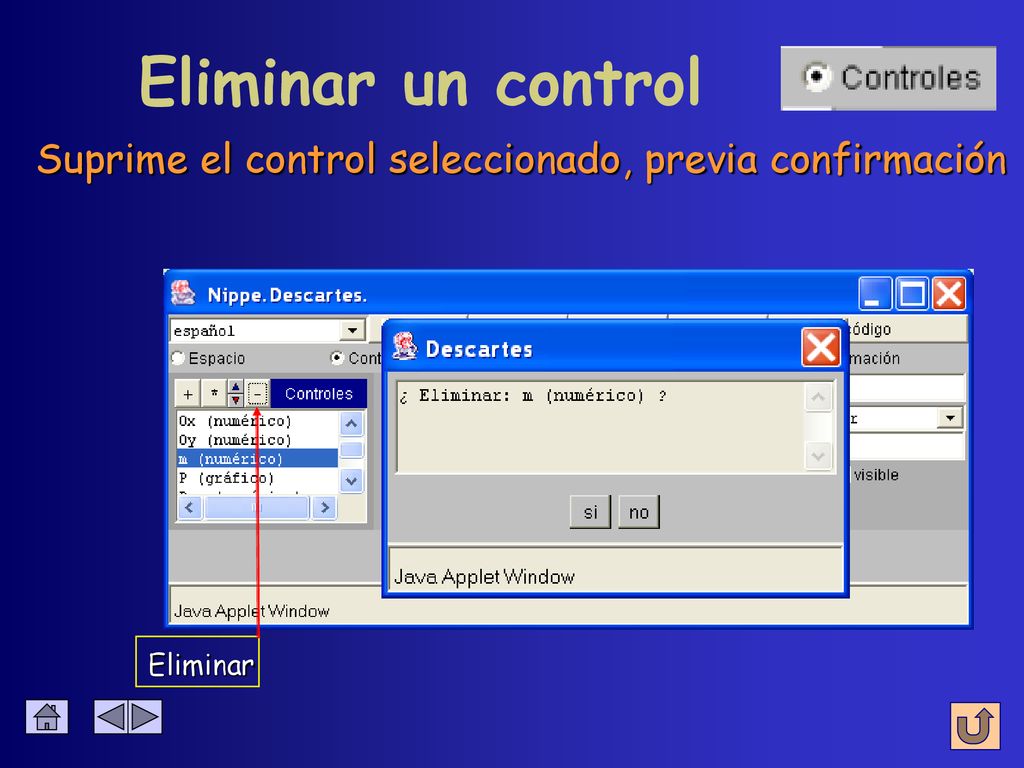

Eliminar un control Suprime el control seleccionado, previa confirmación Eliminar

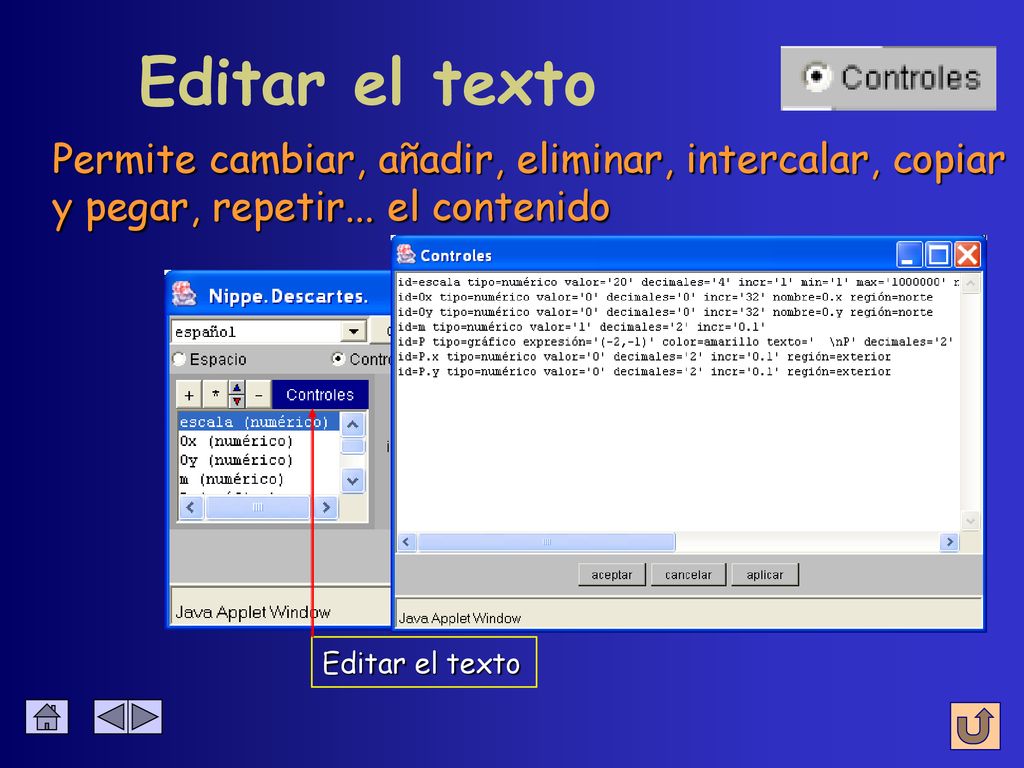

Editar el texto Permite cambiar, añadir, eliminar, intercalar, copiar y pegar, repetir... el contenido Editar el texto

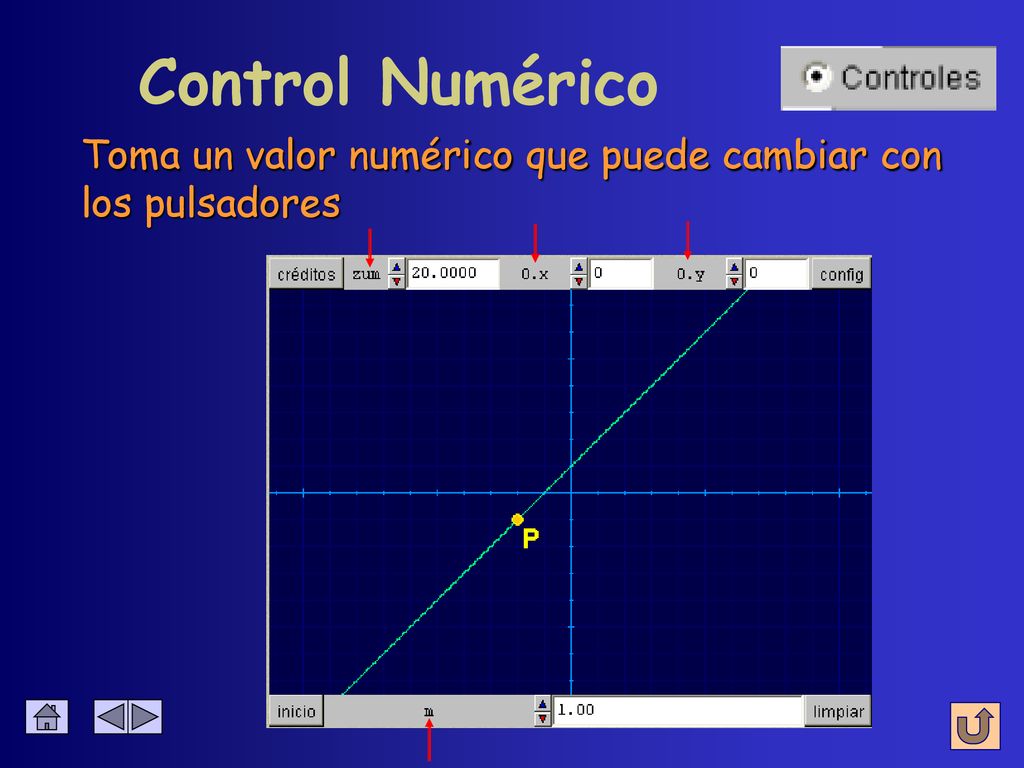

Control Numérico Toma un valor numérico que puede cambiar con los pulsadores

Controles Numéricos (8 parámetros)
Configuración: Valor Nombre Decimales Región Incremento Mínimo Máximo Visible

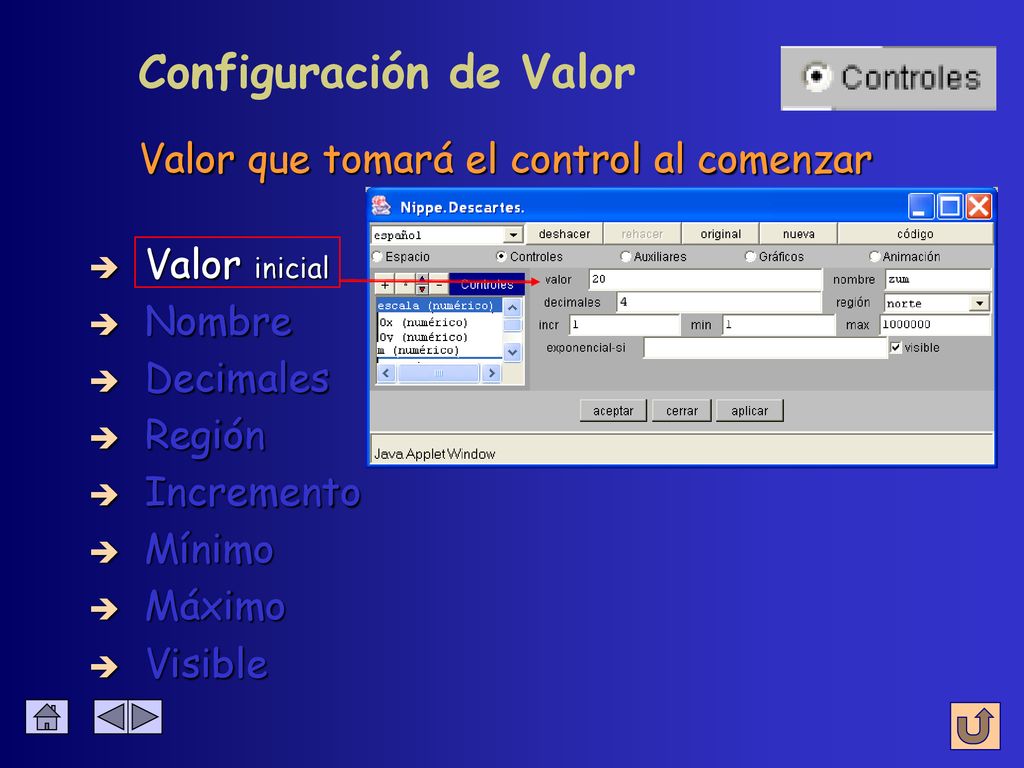

Configuración de Valor
Valor que tomará el control al comenzar Valor inicial Nombre Decimales Región Incremento Mínimo Máximo Visible

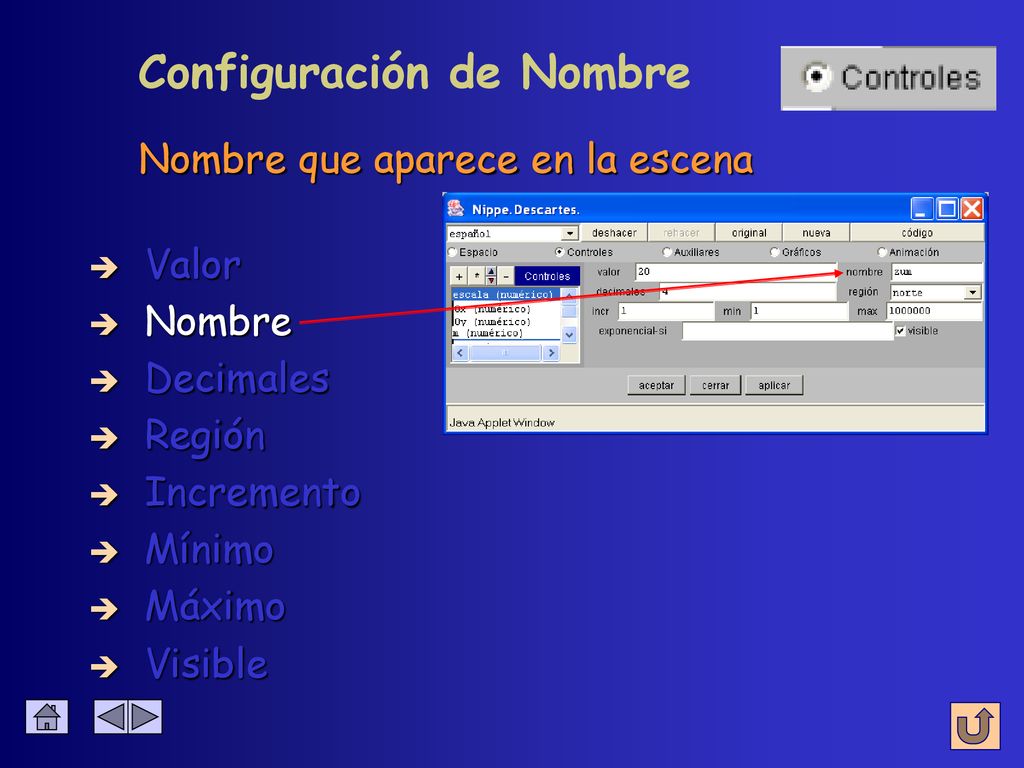

Configuración de Nombre
Nombre que aparece en la escena Valor Nombre Decimales Región Incremento Mínimo Máximo Visible

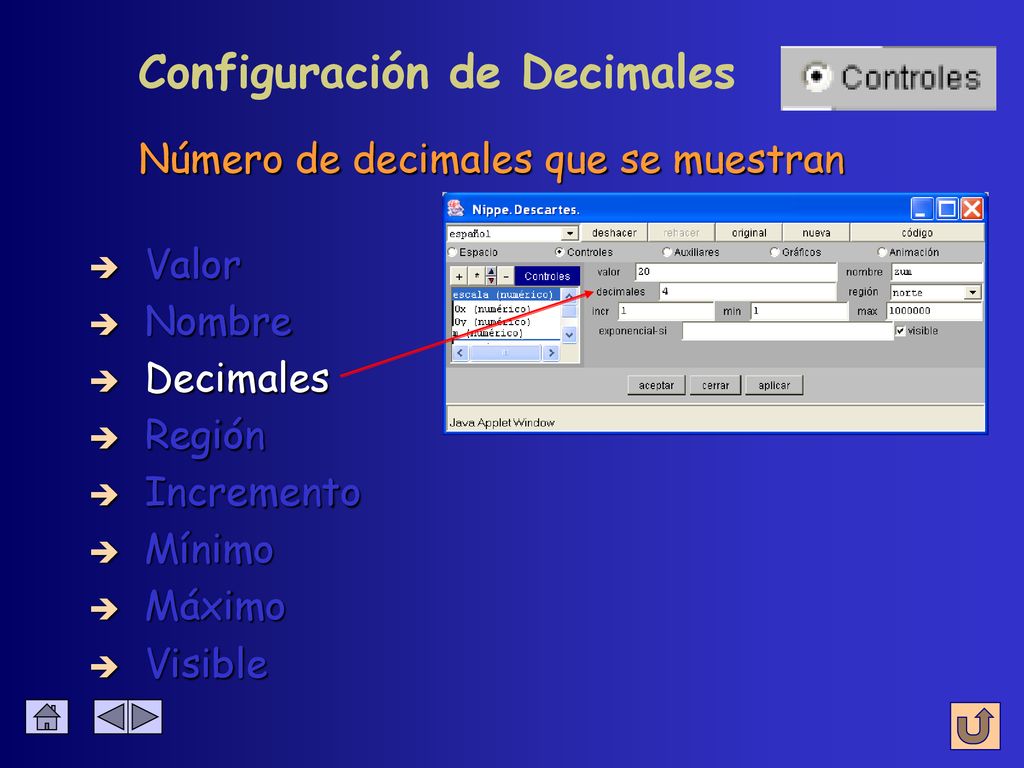

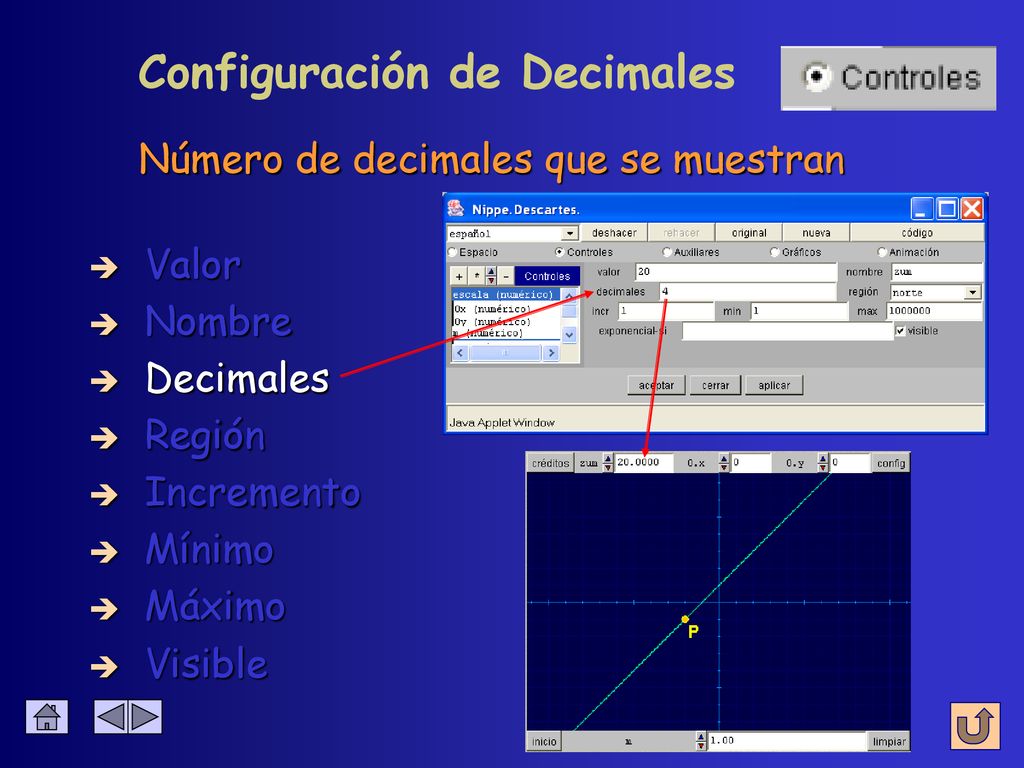

Configuración de Decimales
Número de decimales que se muestran Valor Nombre Decimales Región Incremento Mínimo Máximo Visible

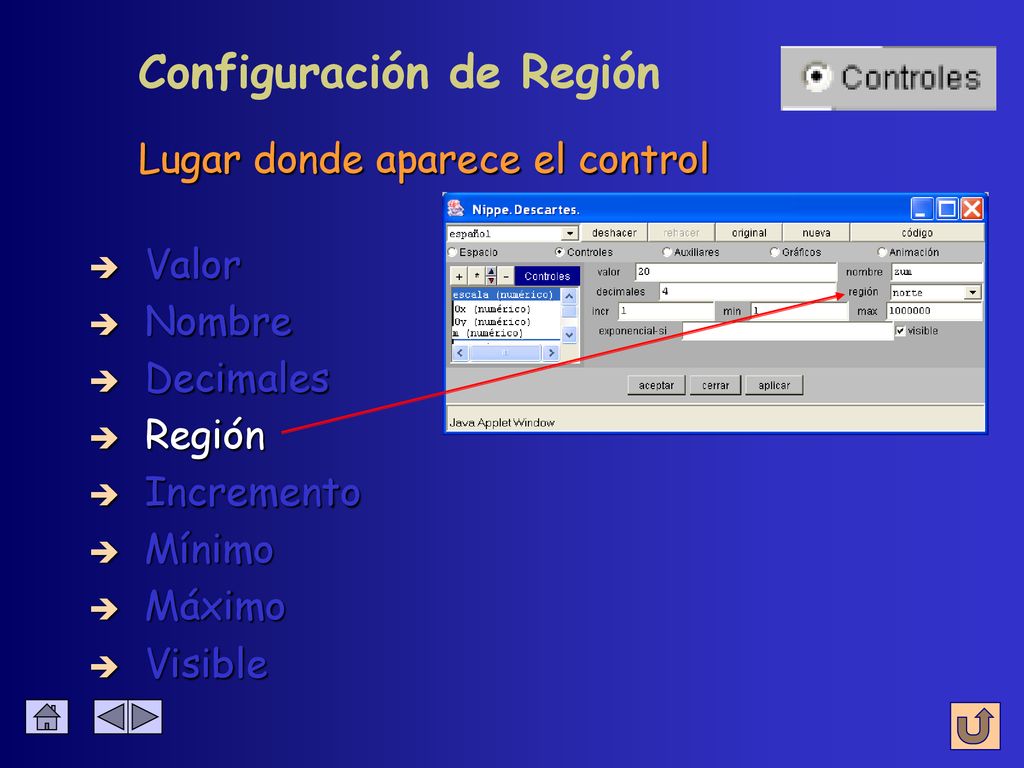

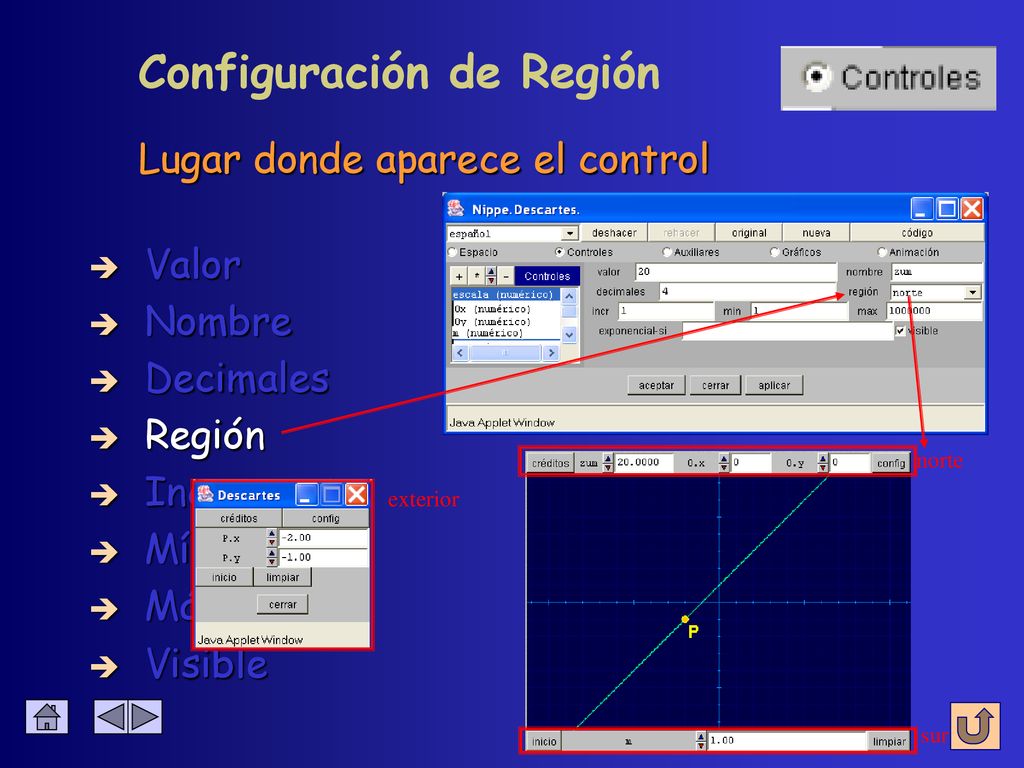

Configuración de Región
Lugar donde aparece el control Valor Nombre Decimales Región Incremento Mínimo Máximo Visible

Configuración de Región
Lugar donde aparece el control Valor Nombre Decimales Región norte Incremento exterior Mínimo Máximo Visible sur

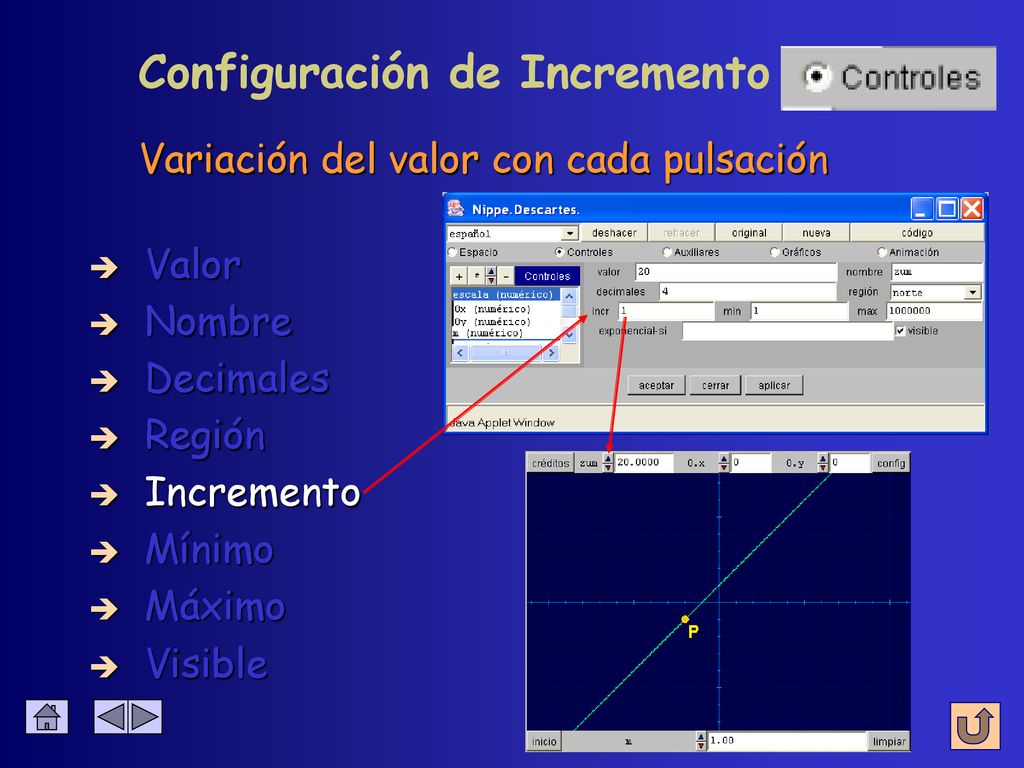

Configuración de Incremento
Variación del valor con cada pulsación Valor Nombre Decimales Región Incremento Mínimo Máximo Visible

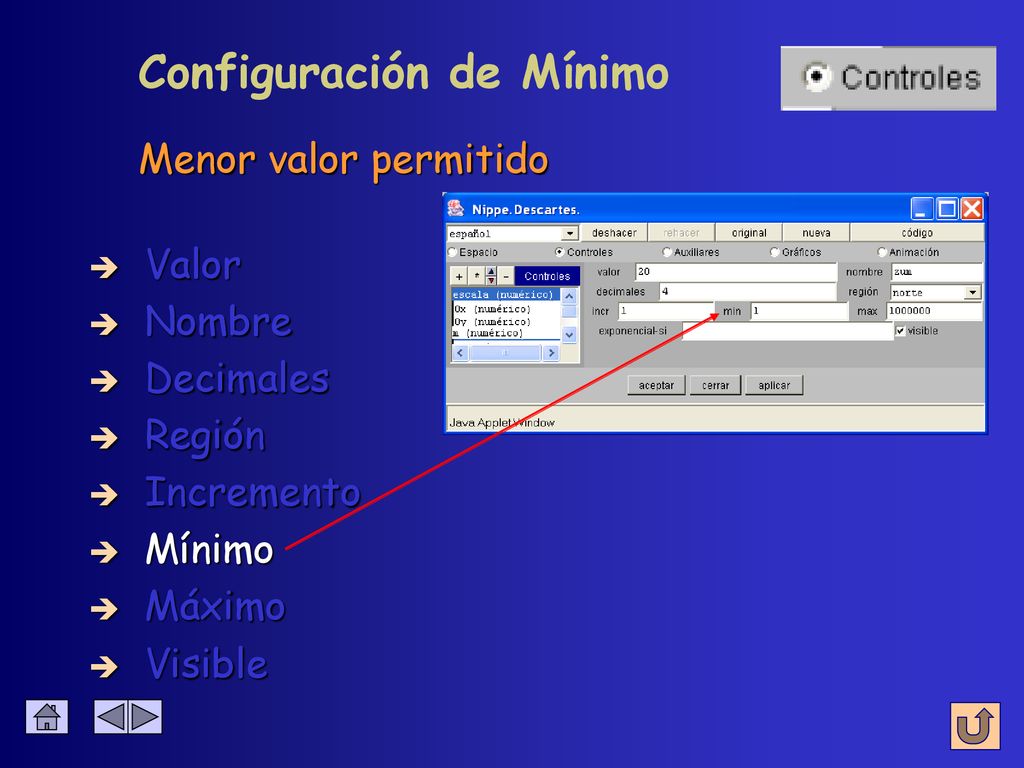

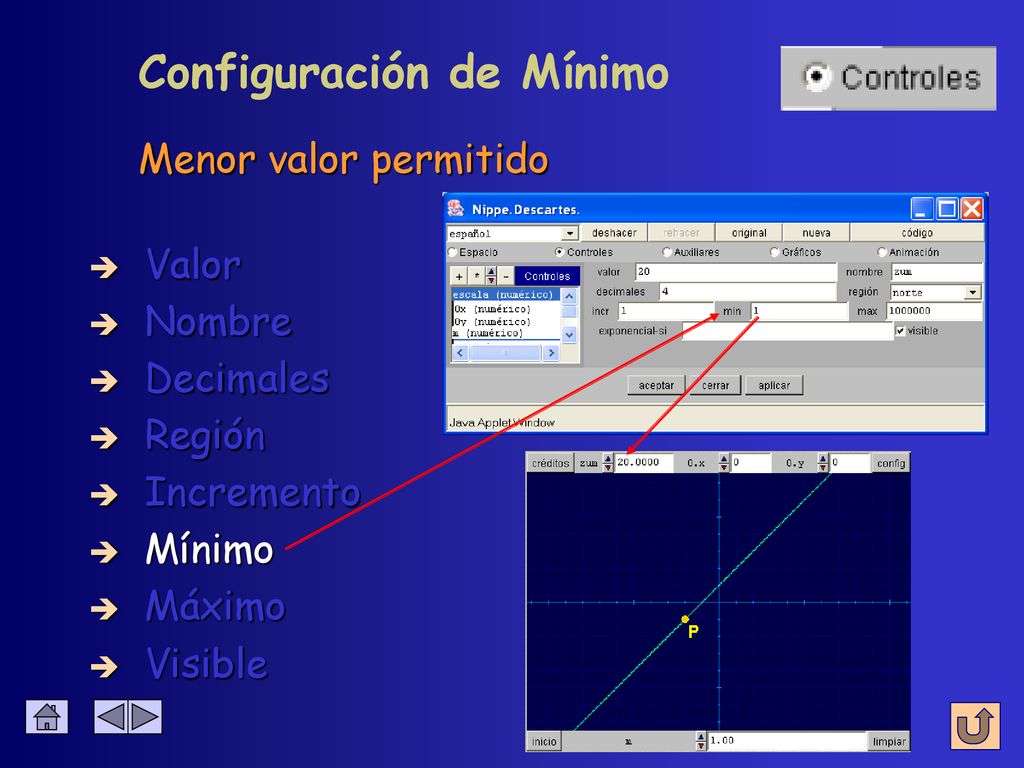

Configuración de Mínimo
Menor valor permitido Valor Nombre Decimales Región Incremento Mínimo Máximo Visible

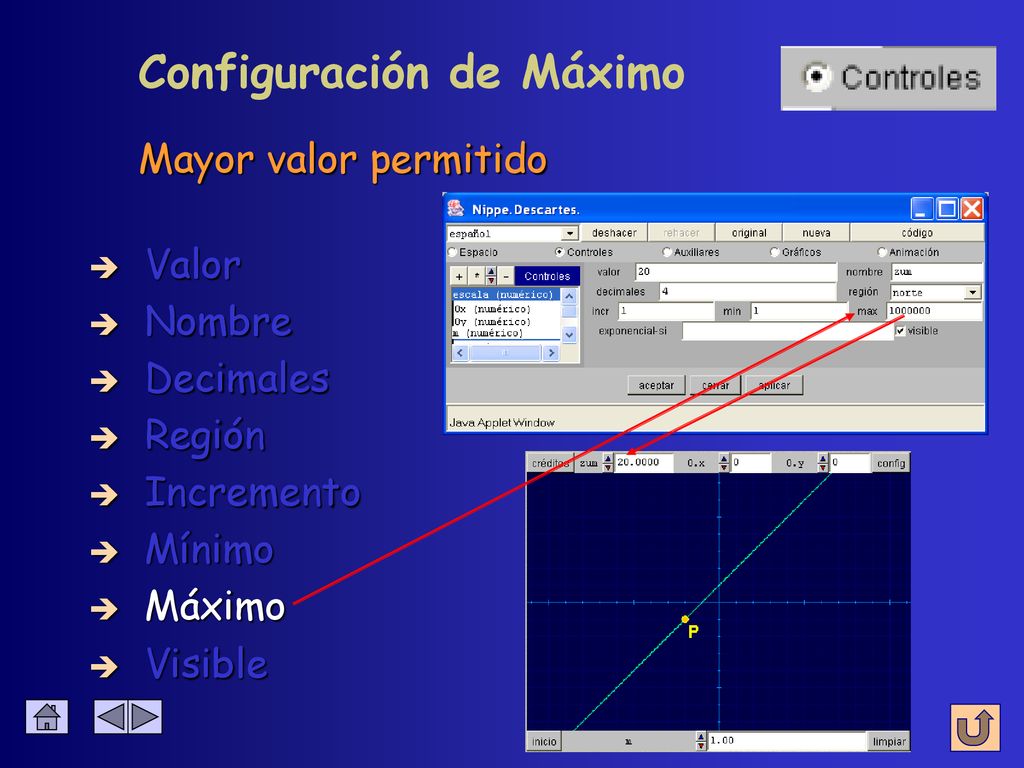

Configuración de Máximo
Mayor valor permitido Valor Nombre Decimales Región Incremento Mínimo Máximo Visible

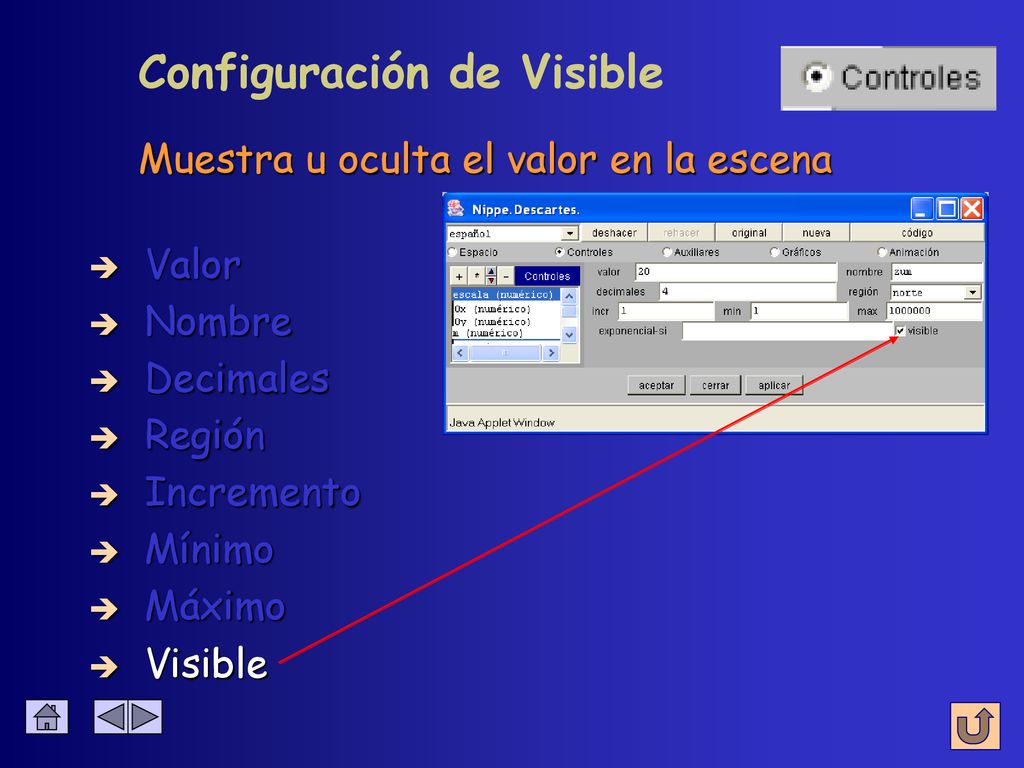

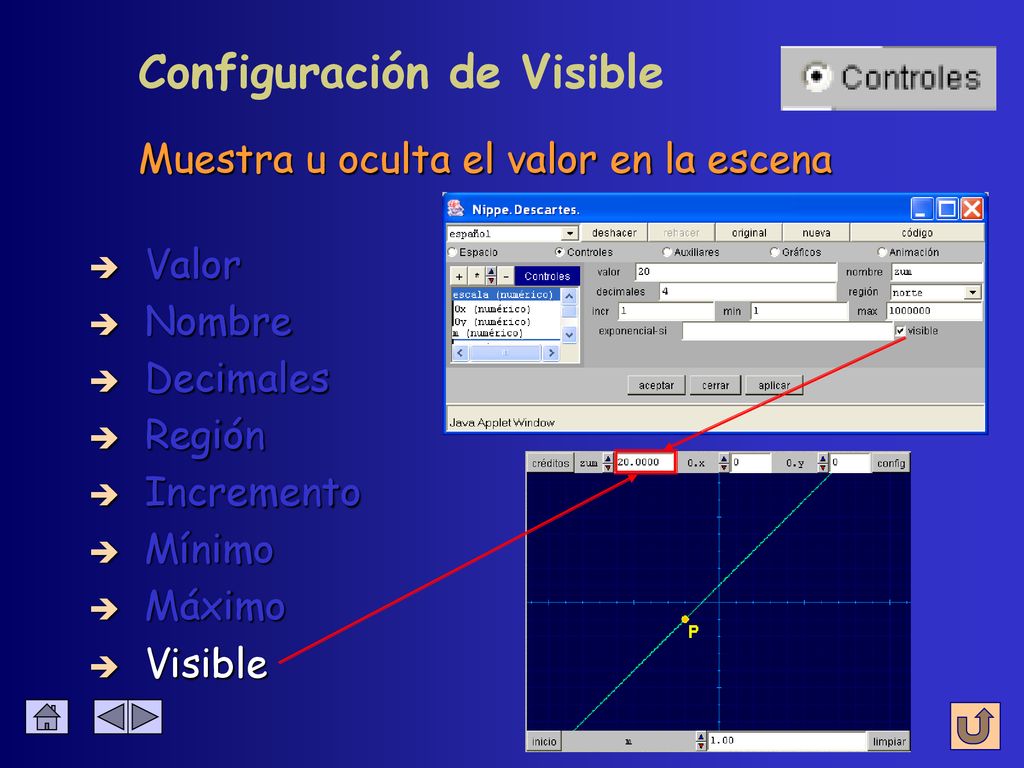

Configuración de Visible
Muestra u oculta el valor en la escena Valor Nombre Decimales Región Incremento Mínimo Máximo Visible

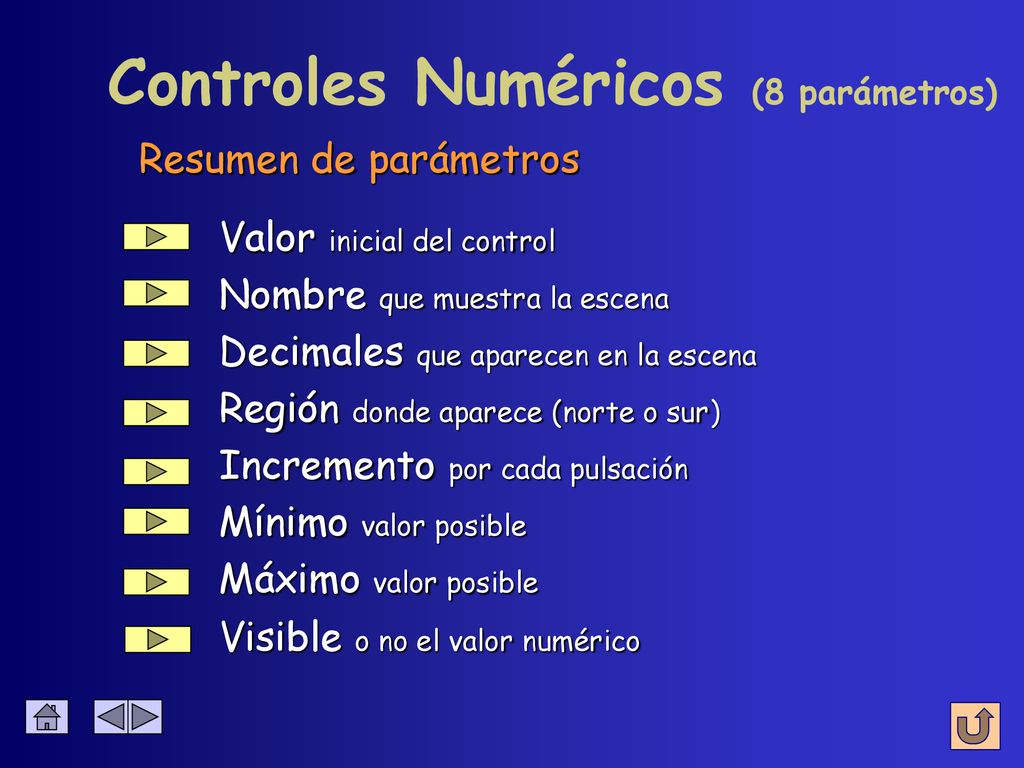

Controles Numéricos (8 parámetros)
Resumen de parámetros Valor inicial del control Nombre que muestra la escena Decimales que aparecen en la escena Región donde aparece (norte o sur) Incremento por cada pulsación Mínimo valor posible Máximo valor posible Visible o no el valor numérico

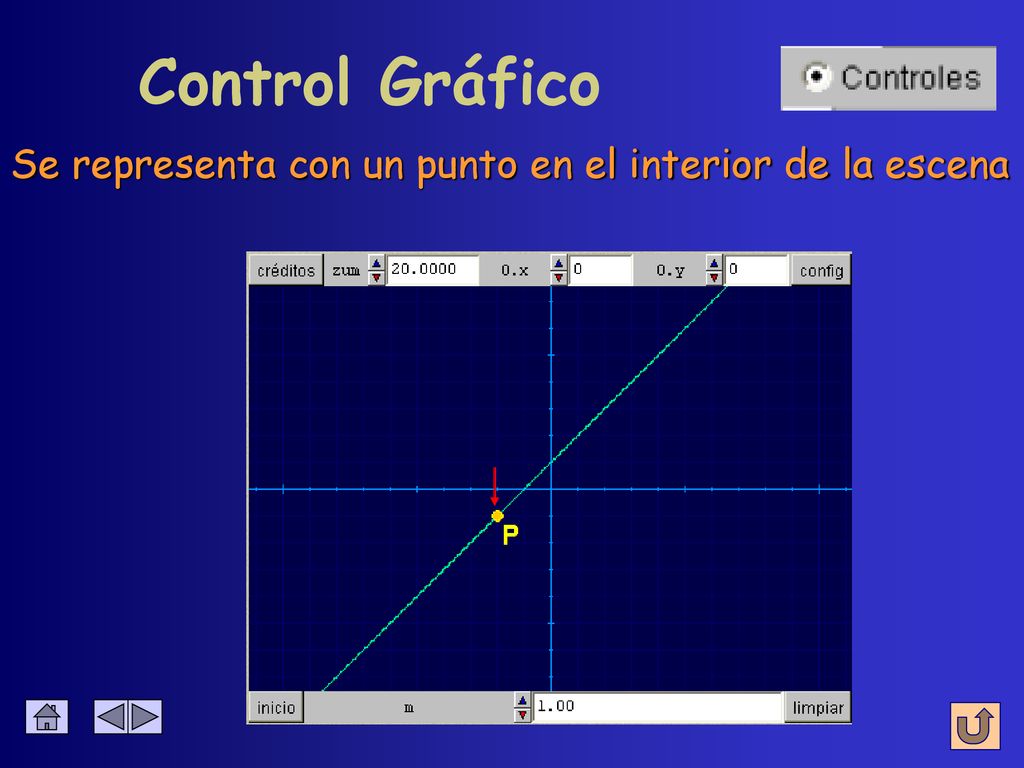

Control Gráfico Se representa con un punto en el interior de la escena

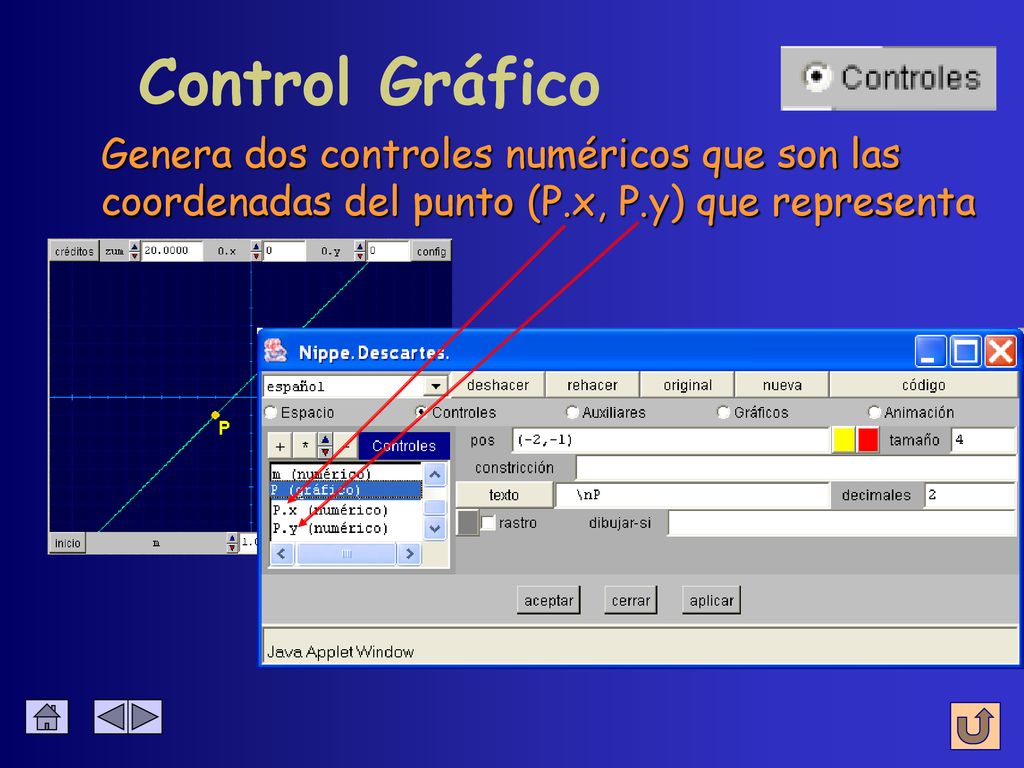

Control Gráfico Genera dos controles numéricos que son las coordenadas del punto (P.x, P.y) que representa

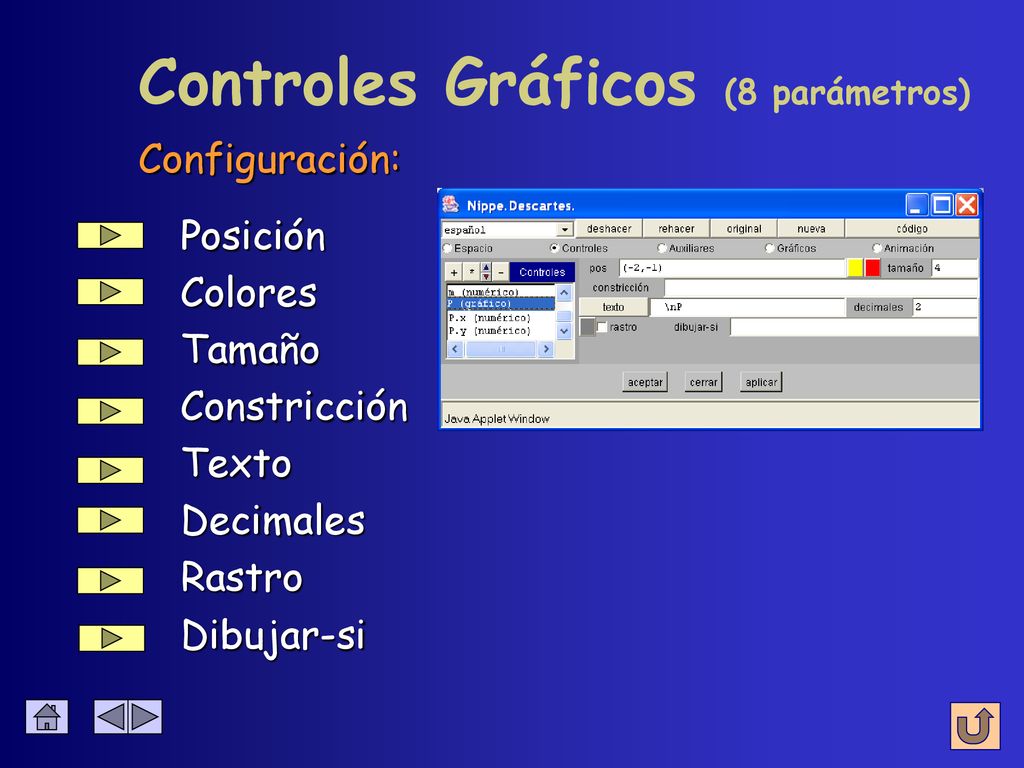

Controles Gráficos (8 parámetros)
Configuración: Posición Colores Tamaño Constricción Texto Decimales Rastro Dibujar-si

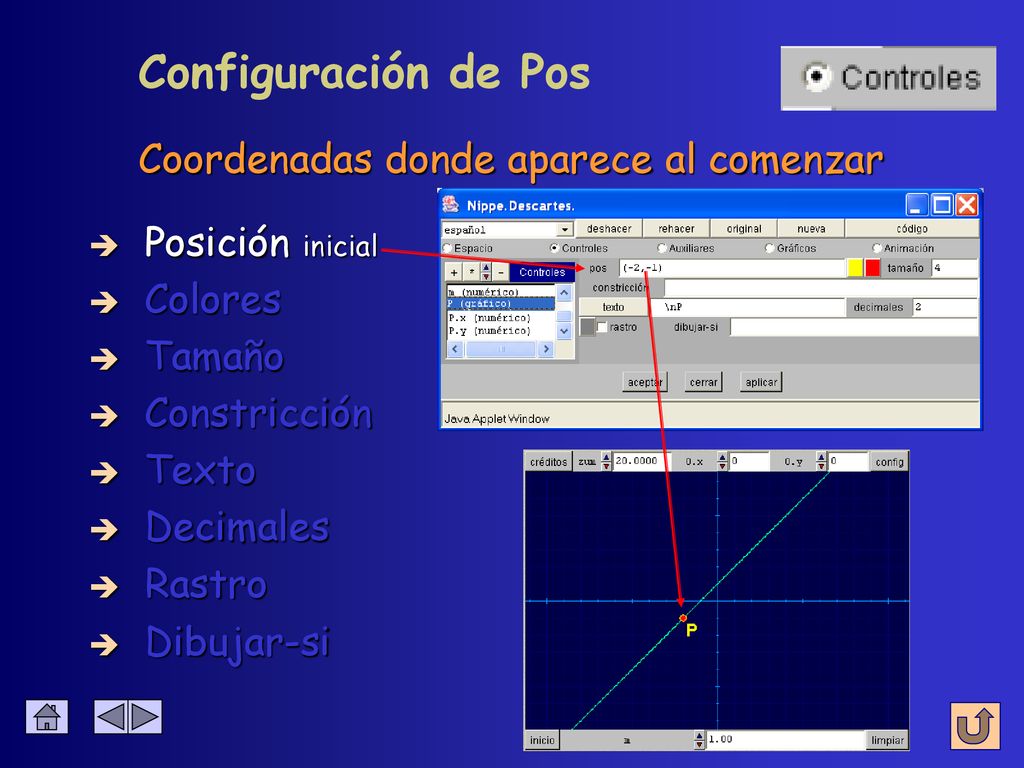

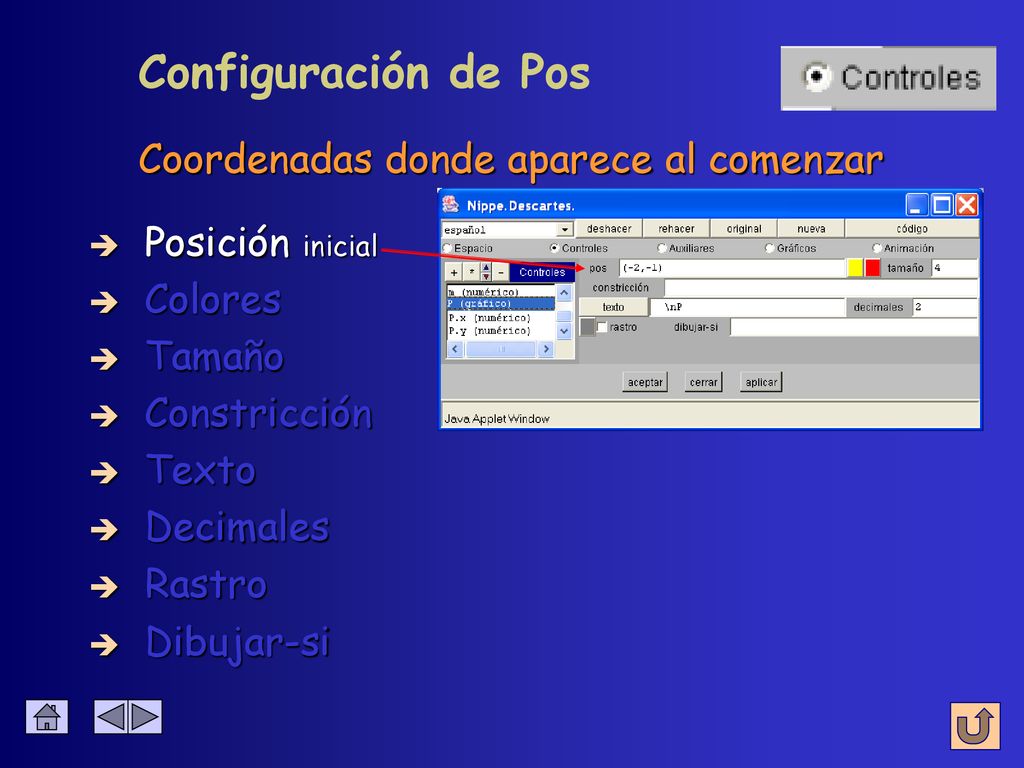

Configuración de Pos Coordenadas donde aparece al comenzar
Posición inicial Colores Tamaño Constricción Texto Decimales Rastro Dibujar-si

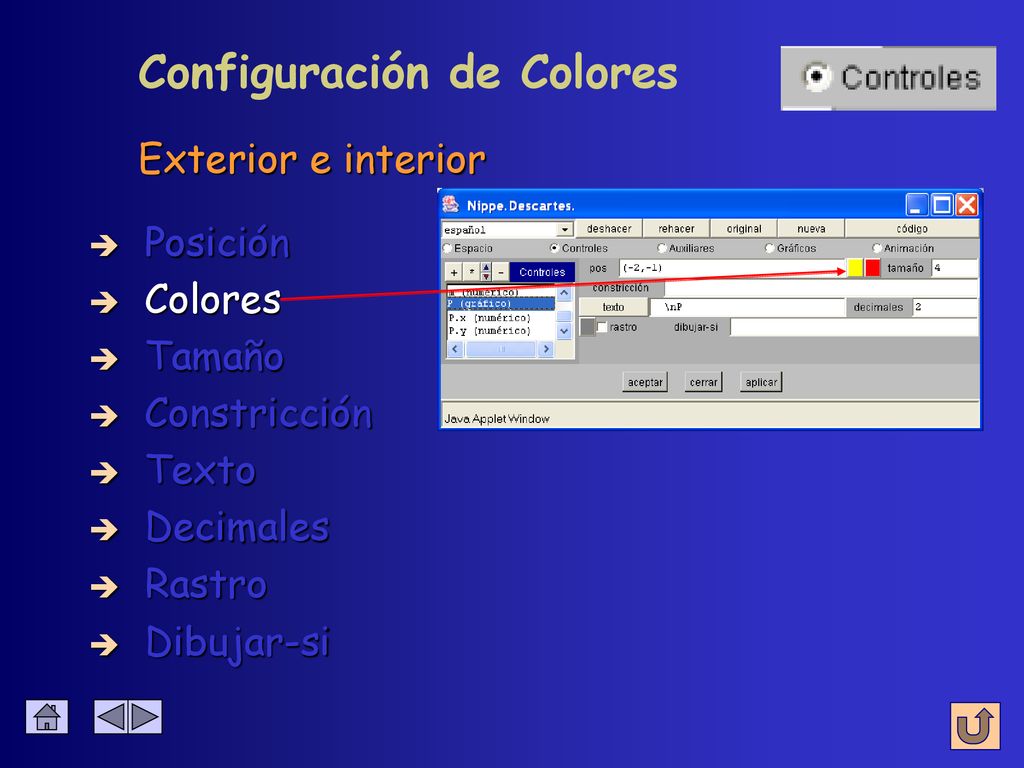

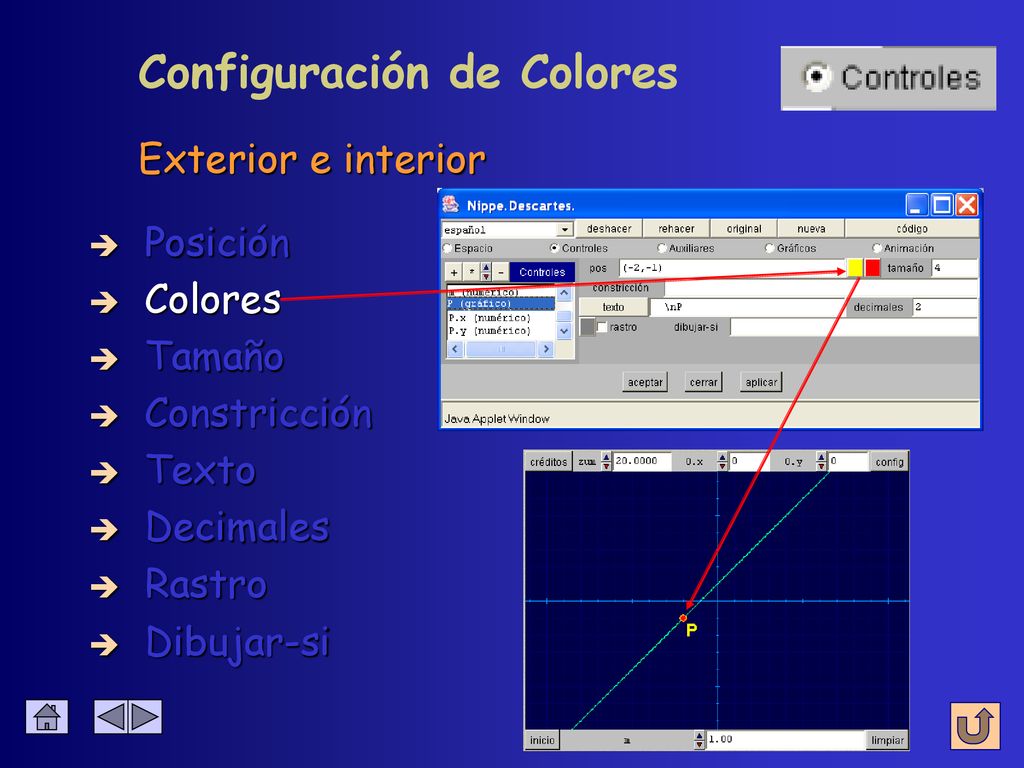

Configuración de Colores
Exterior e interior Posición Colores Tamaño Constricción Texto Decimales Rastro Dibujar-si

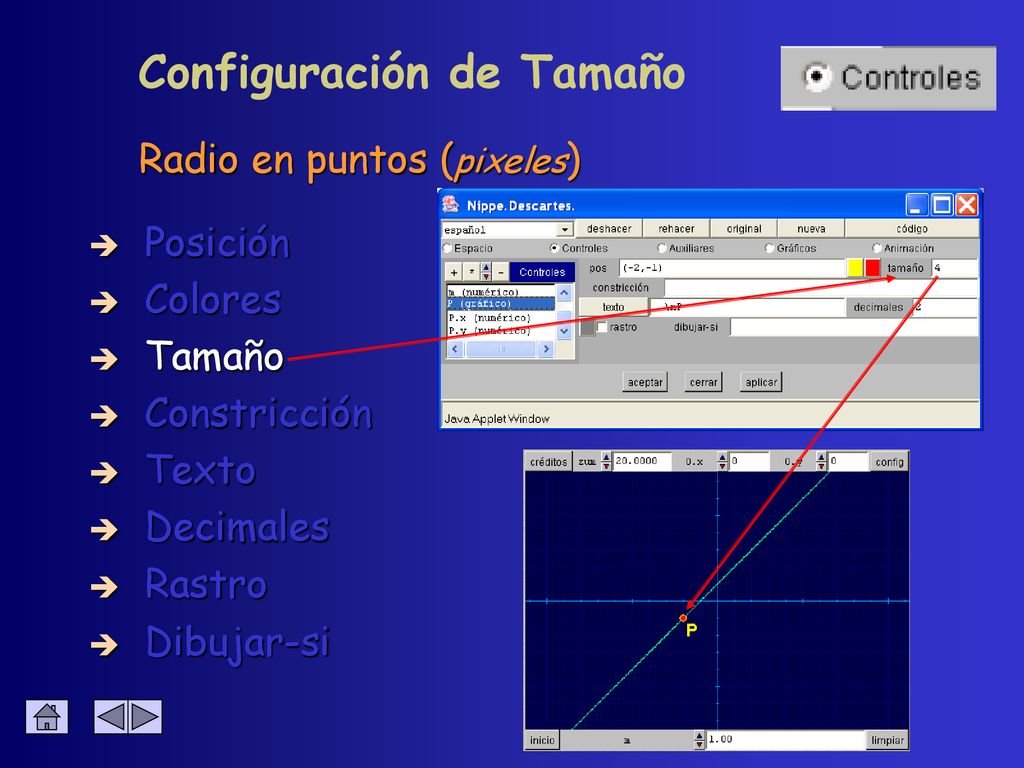

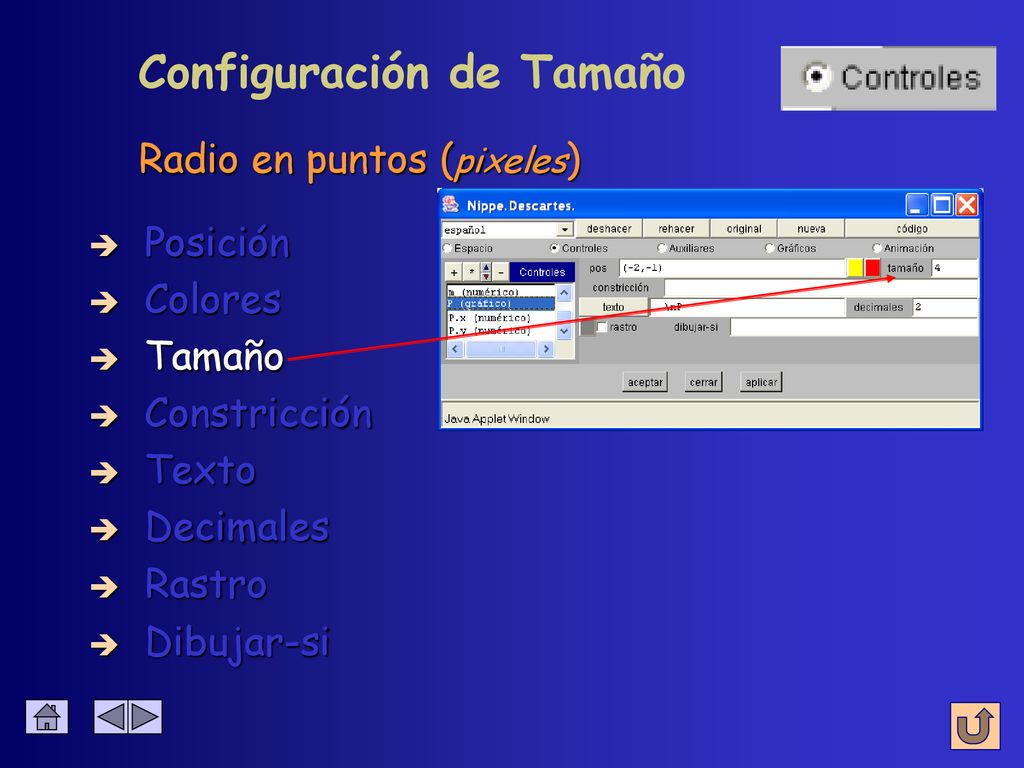

Configuración de Tamaño
Radio en puntos (pixeles) Posición Colores Tamaño Constricción Texto Decimales Rastro Dibujar-si

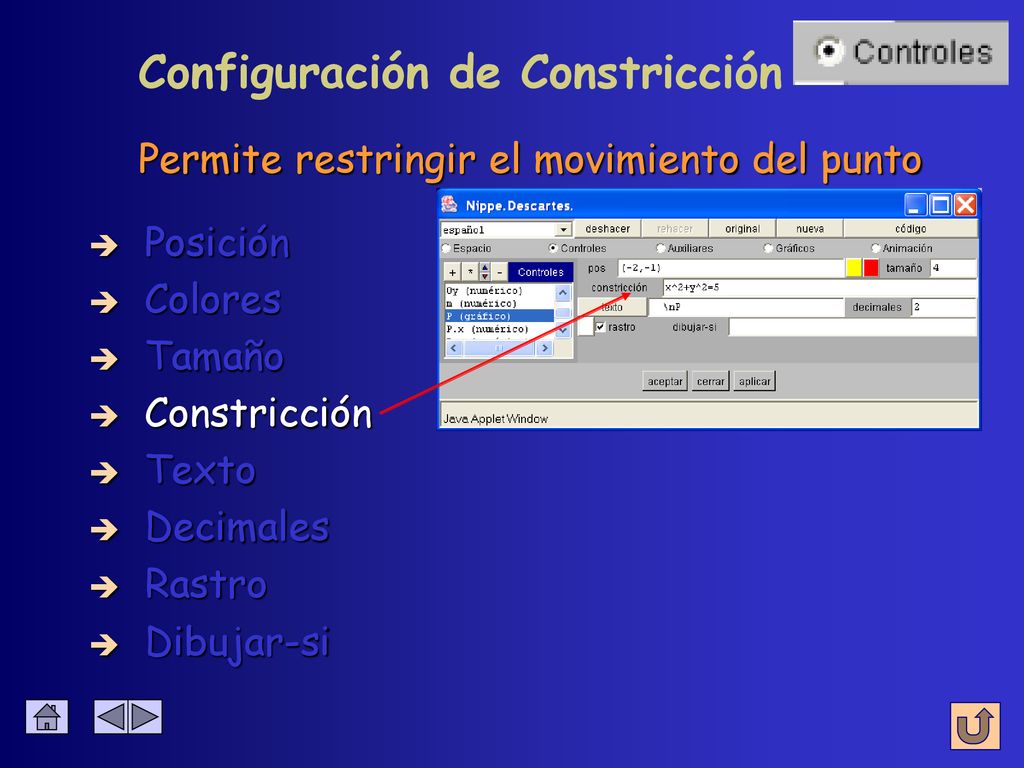

Configuración de Constricción
Permite restringir el movimiento del punto Posición Colores Tamaño Constricción Texto Decimales Rastro Dibujar-si

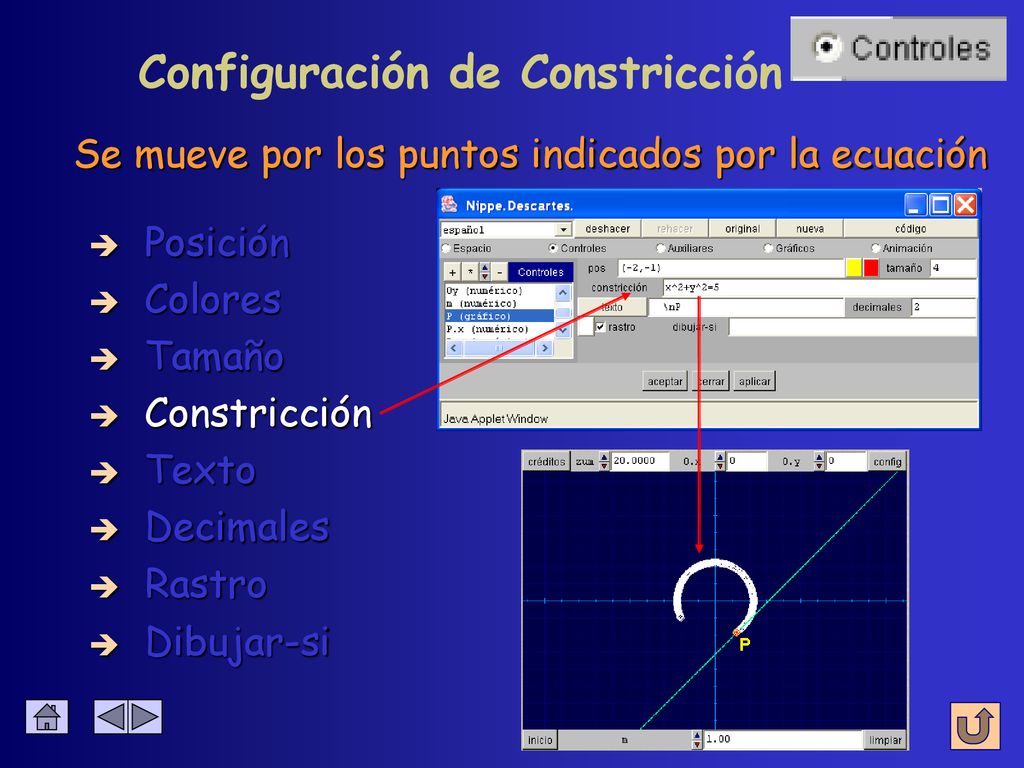

Configuración de Constricción
Se mueve por los puntos indicados por la ecuación Posición Colores Tamaño Constricción Texto Decimales Rastro Dibujar-si

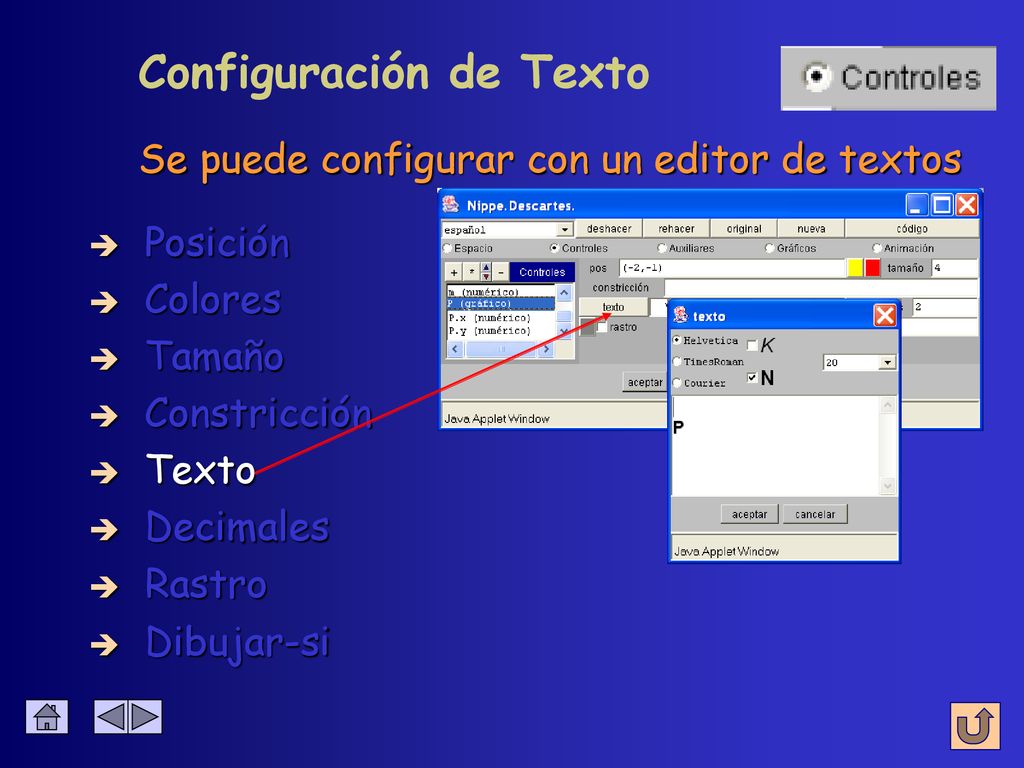

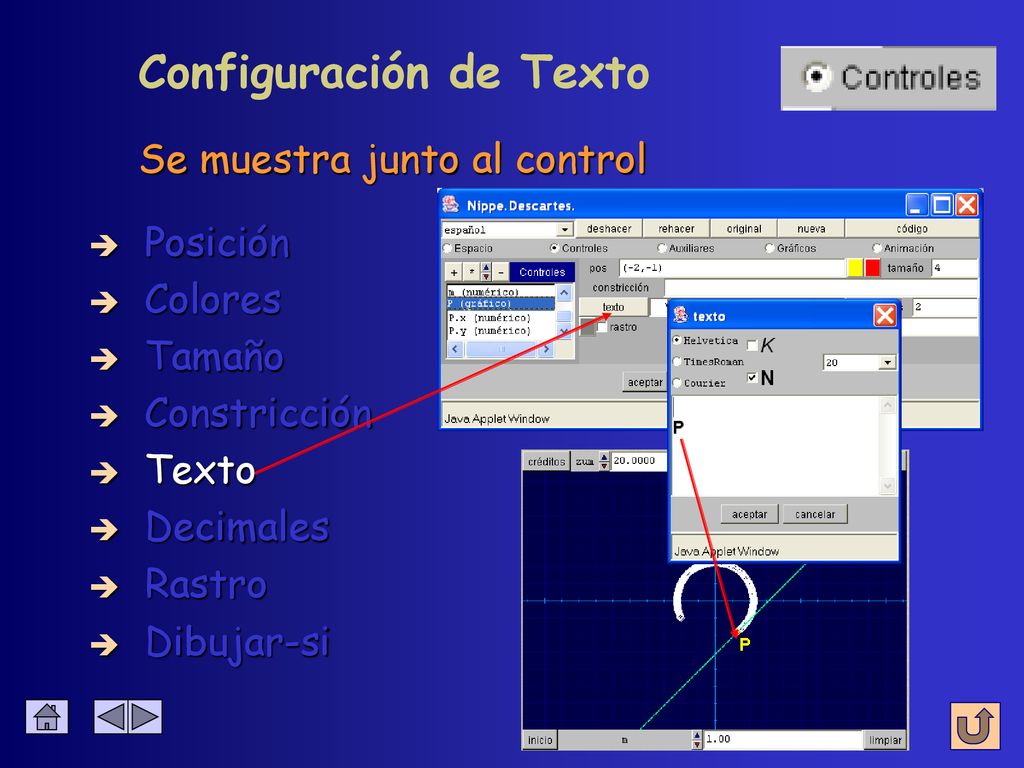

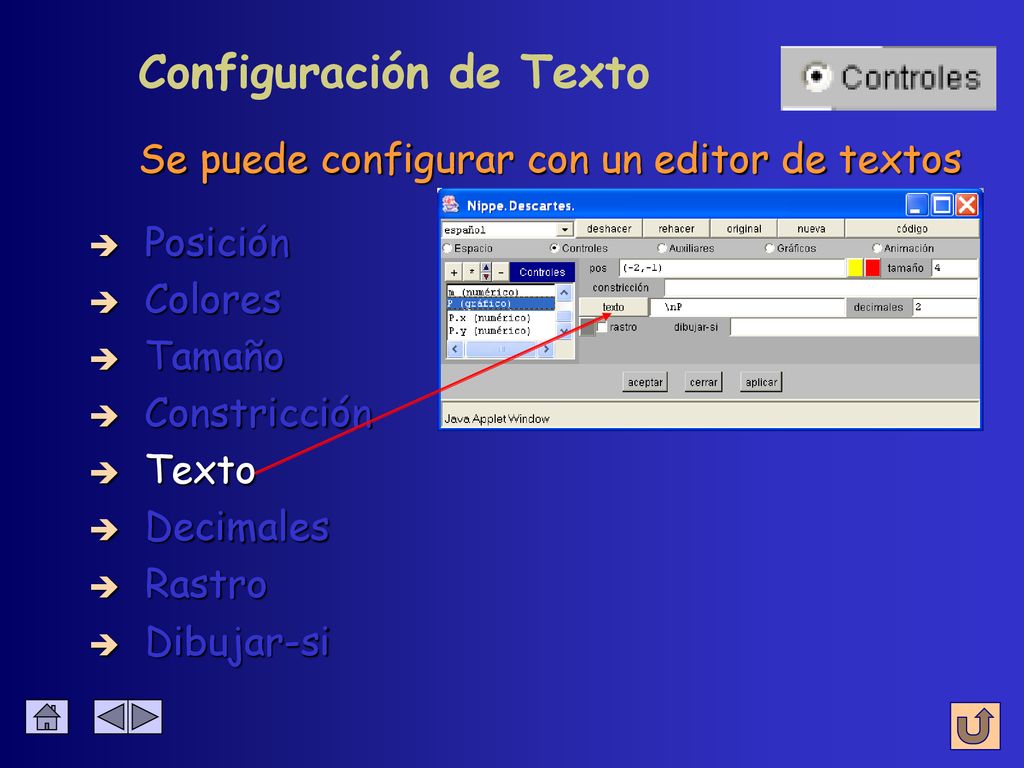

Configuración de Texto
Se puede configurar con un editor de textos Posición Colores Tamaño Constricción Texto Decimales Rastro Dibujar-si

Se muestra junto al control Posición Colores Tamaño Constricción Texto Decimales Rastro Dibujar-si

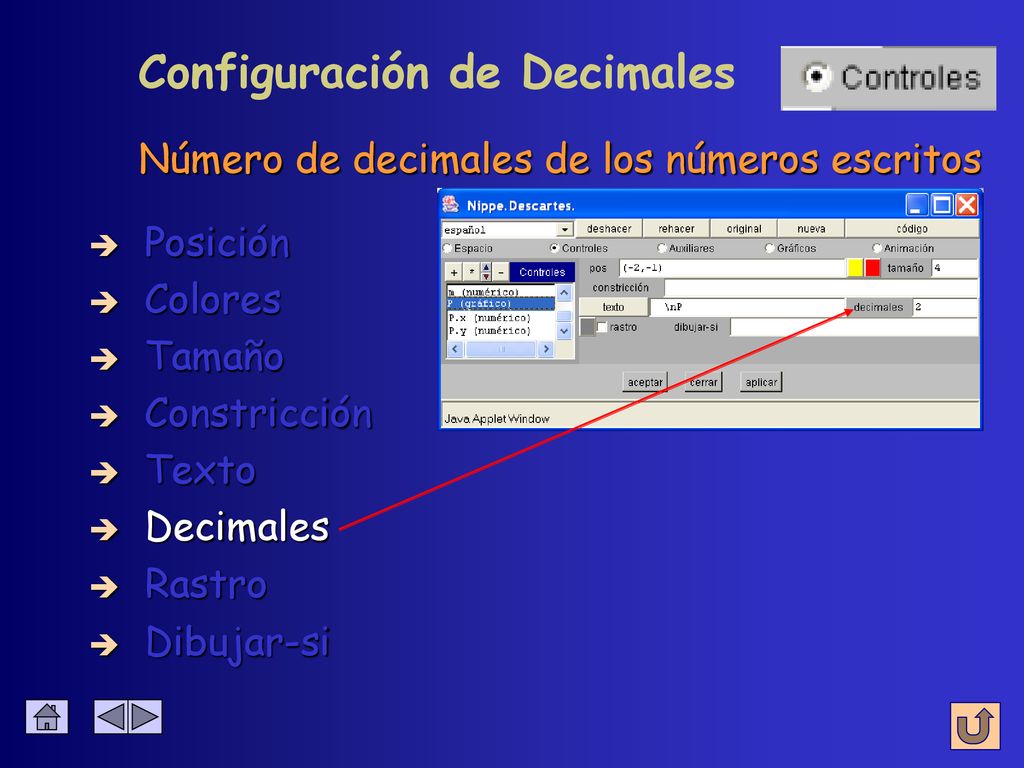

Configuración de Decimales
Número de decimales de los números escritos Posición Colores Tamaño Constricción Texto Decimales Rastro Dibujar-si

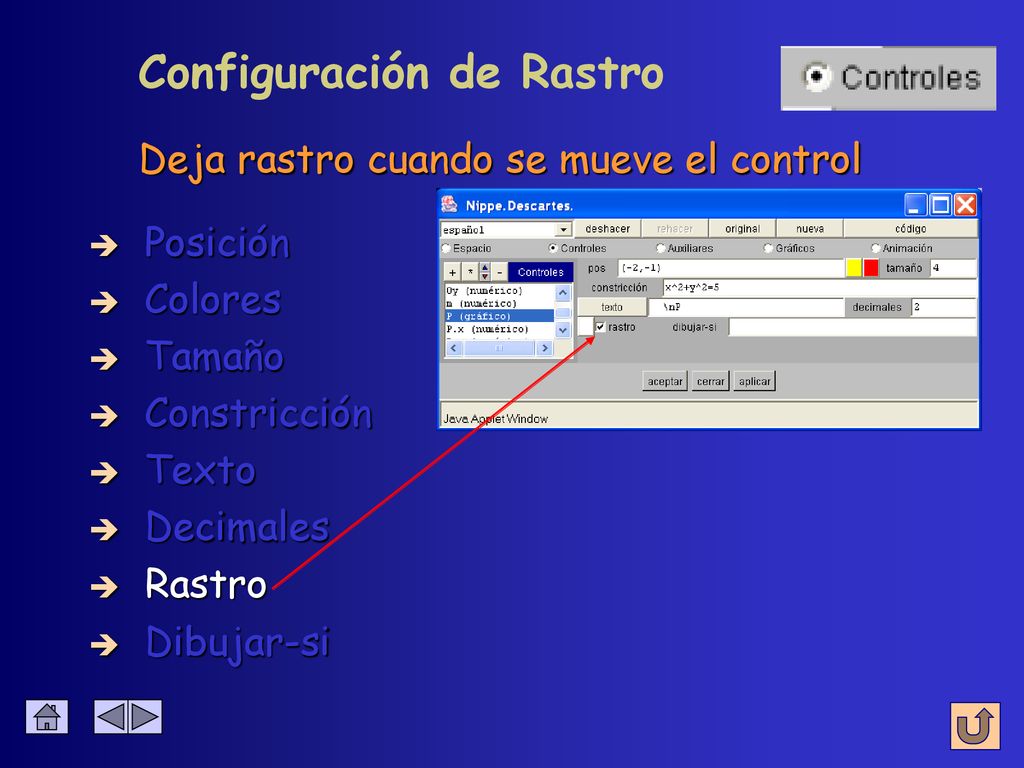

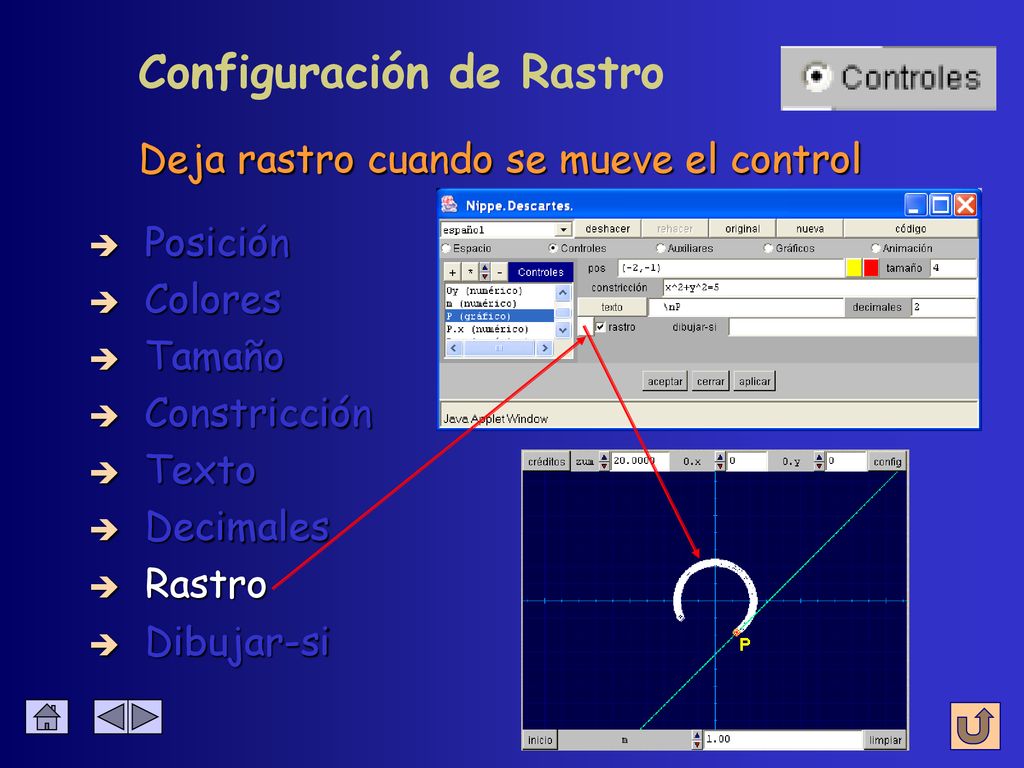

Configuración de Rastro
Deja rastro cuando se mueve el control Posición Colores Tamaño Constricción Texto Decimales Rastro Dibujar-si

Del color que se defina Posición Colores Tamaño Constricción Texto Decimales Rastro Dibujar-si

Deja rastro cuando se mueve el control Posición Colores Tamaño Constricción Texto Decimales Rastro Dibujar-si

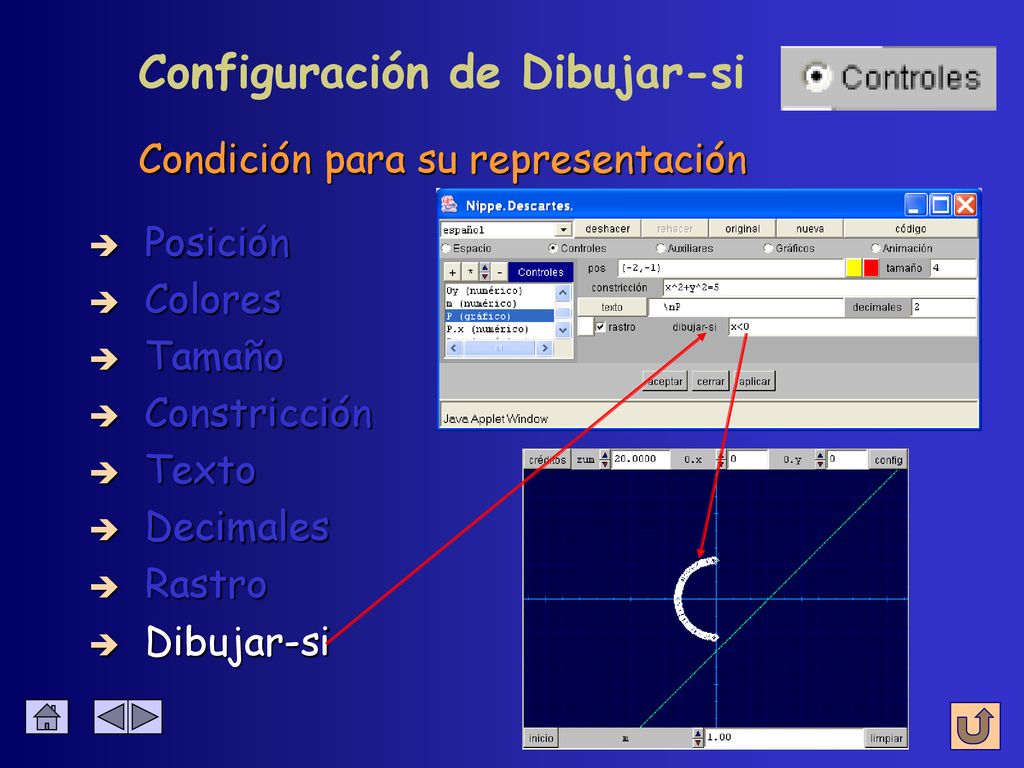

Configuración de Dibujar-si
Condición para su representación Posición Colores Tamaño Constricción Texto Decimales Rastro Dibujar-si

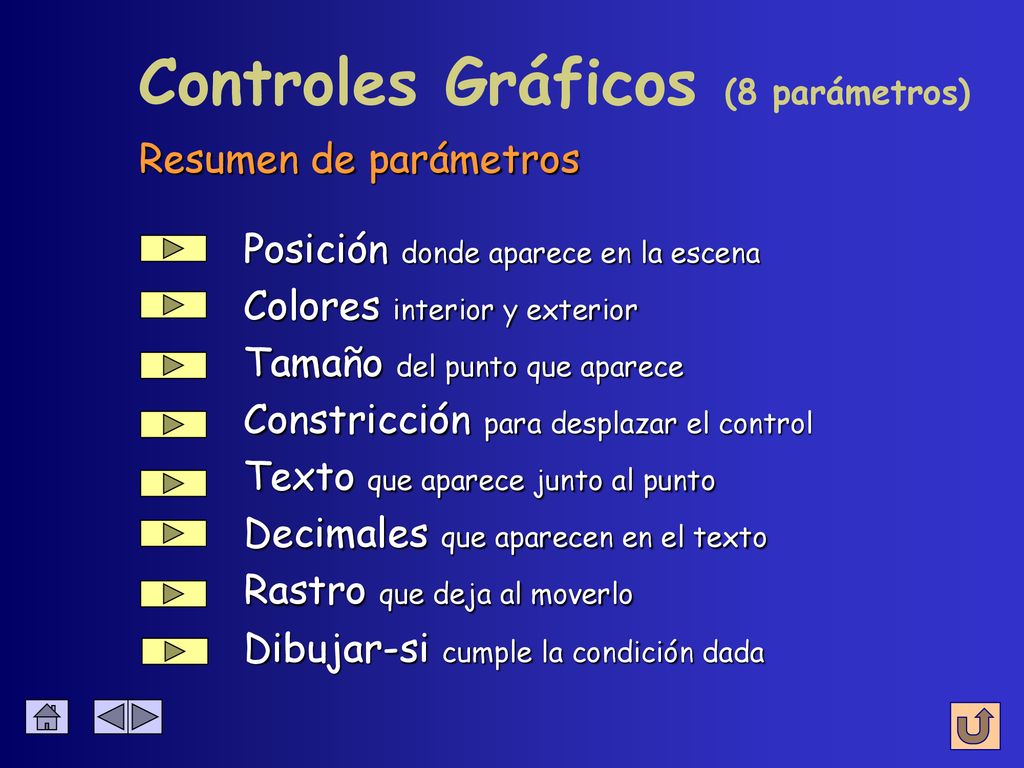

Controles Gráficos (8 parámetros)
Resumen de parámetros Posición donde aparece en la escena Colores interior y exterior Tamaño del punto que aparece Constricción para desplazar el control Texto que aparece junto al punto Decimales que aparecen en el texto Rastro que deja al moverlo Dibujar-si cumple la condición dada

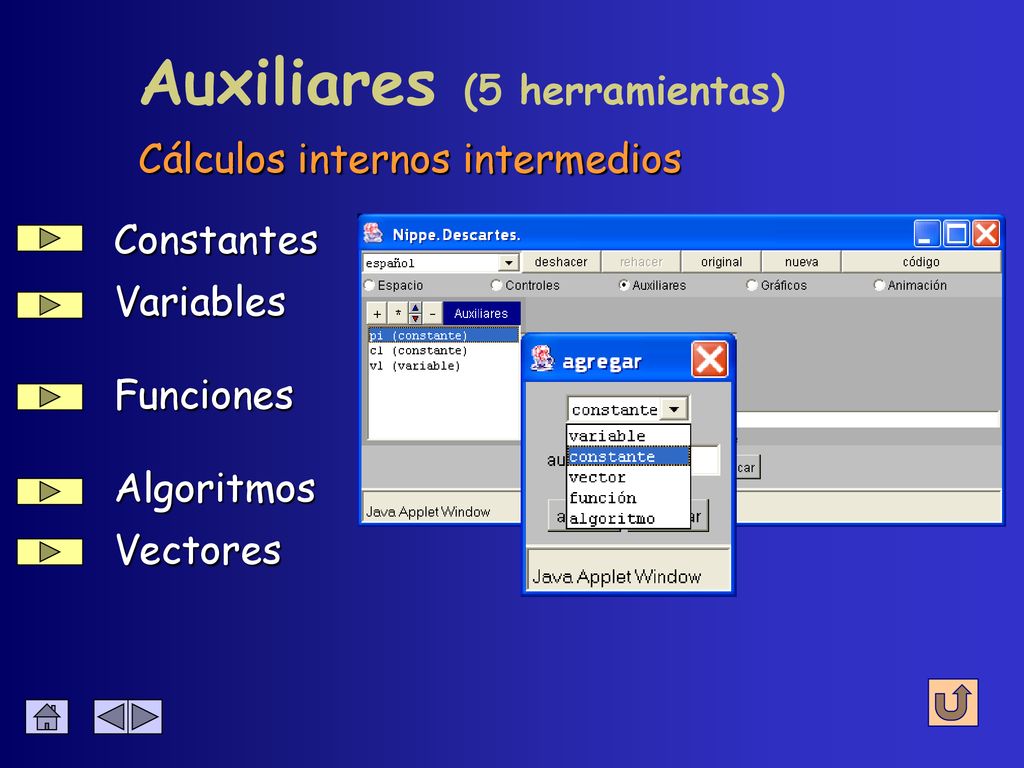

Auxiliares (5 herramientas)
Cálculos internos intermedios Constantes Variables Funciones Algoritmos Vectores

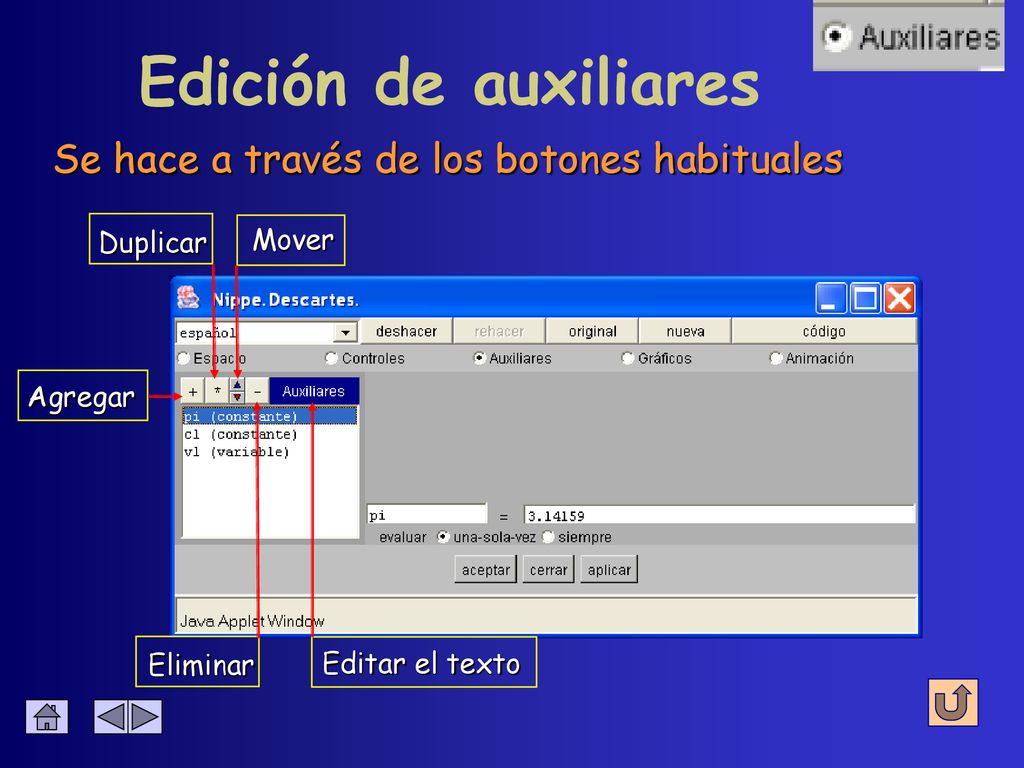

Edición de auxiliares Se hace a través de los botones habituales Mover
Duplicar Mover Agregar Eliminar Editar el texto

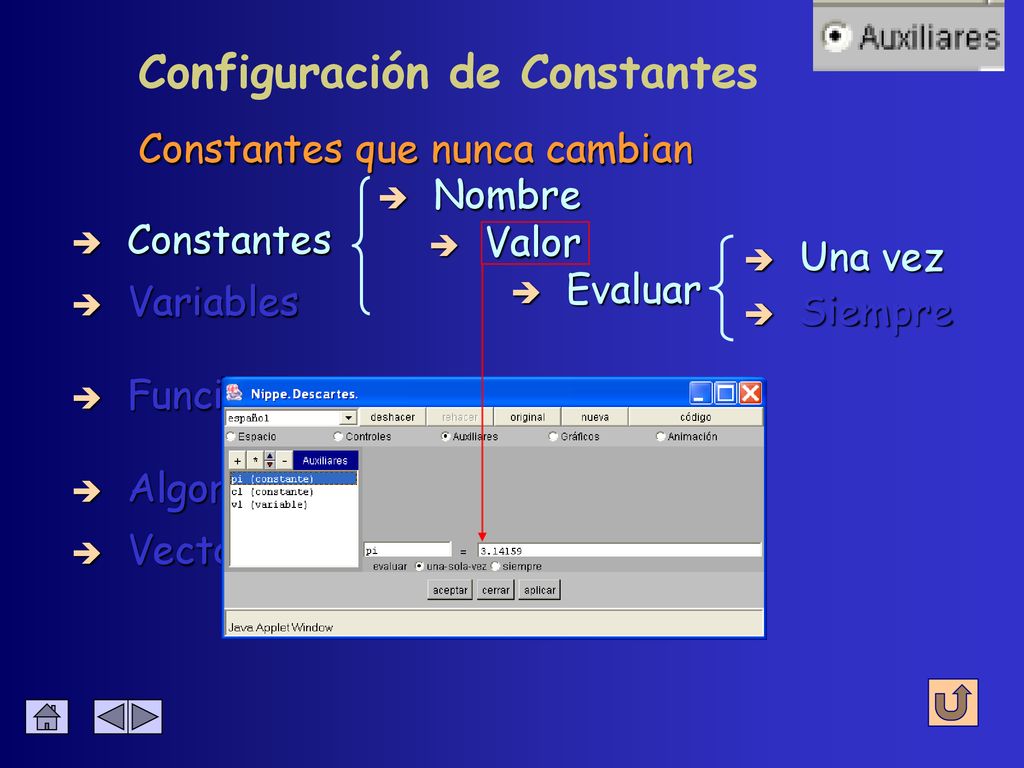

Configuración de Constantes
Constantes que nunca cambian Nombre Constantes Valor Una vez Evaluar Variables Siempre Funciones Algoritmos Vectores

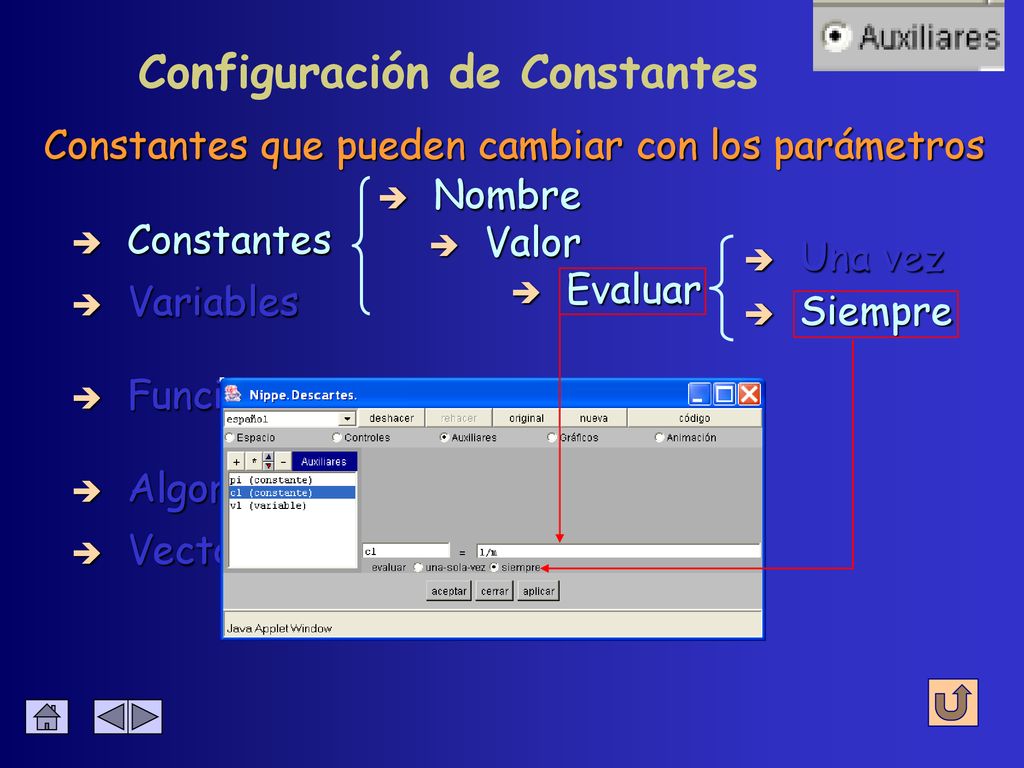

Configuración de Constantes
Constantes que pueden cambiar con los parámetros Nombre Constantes Valor Una vez Evaluar Variables Siempre Funciones Algoritmos Vectores

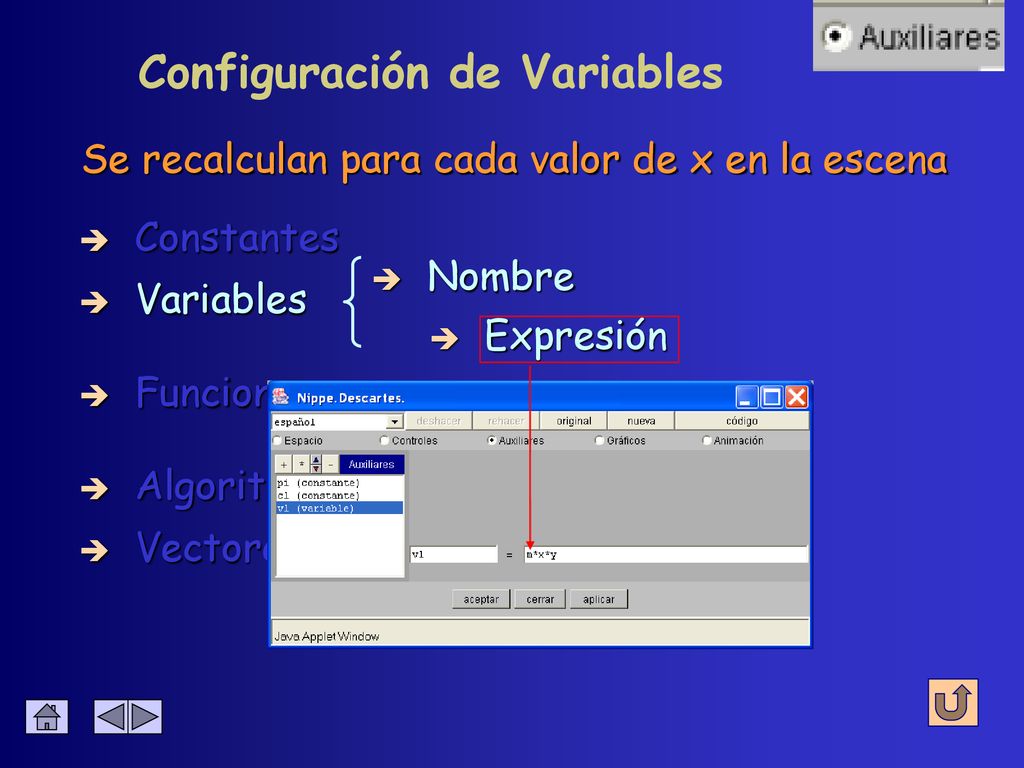

Configuración de Variables
Se recalculan para cada valor de x en la escena Constantes Nombre Variables Expresión Funciones Algoritmos Vectores

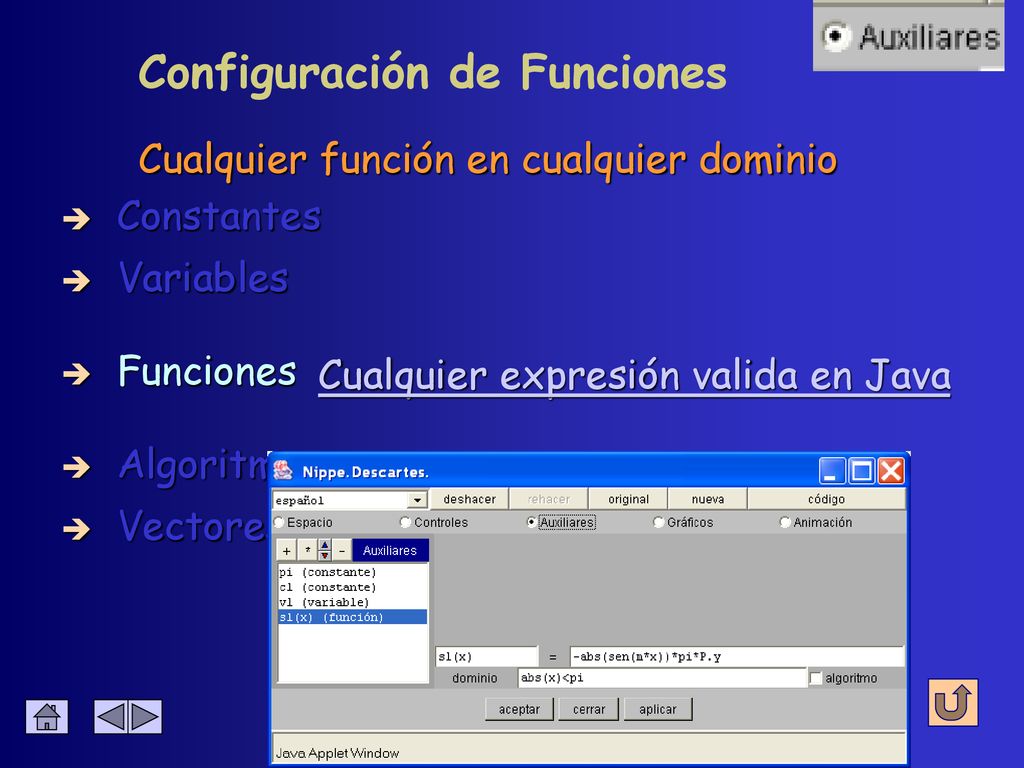

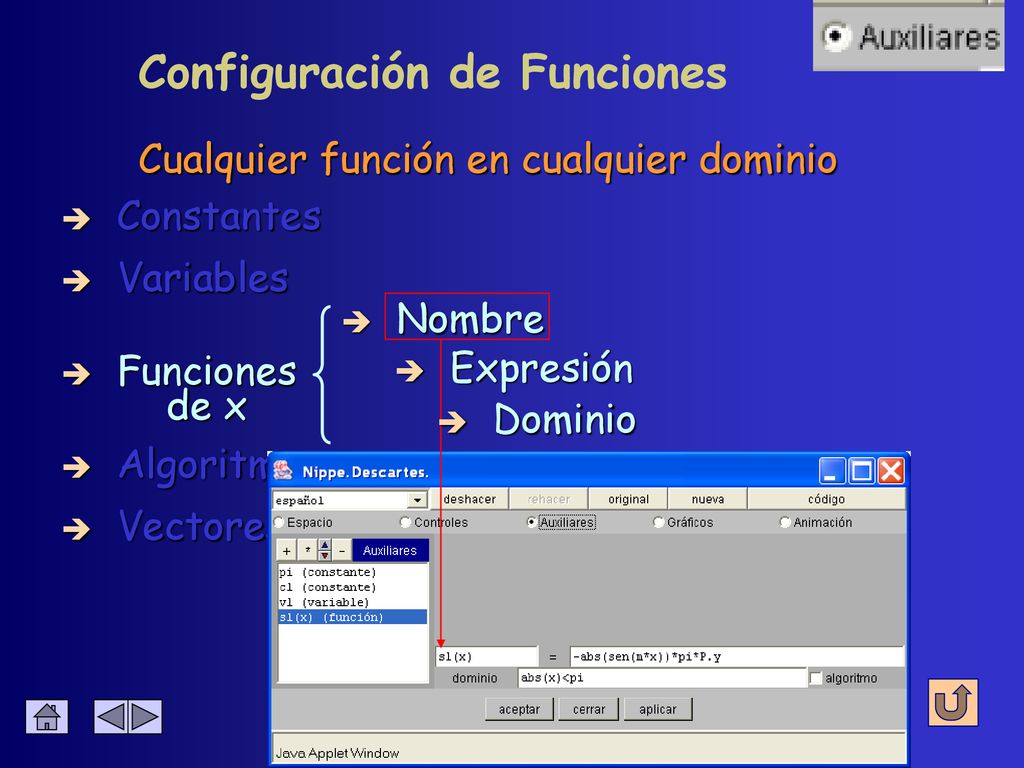

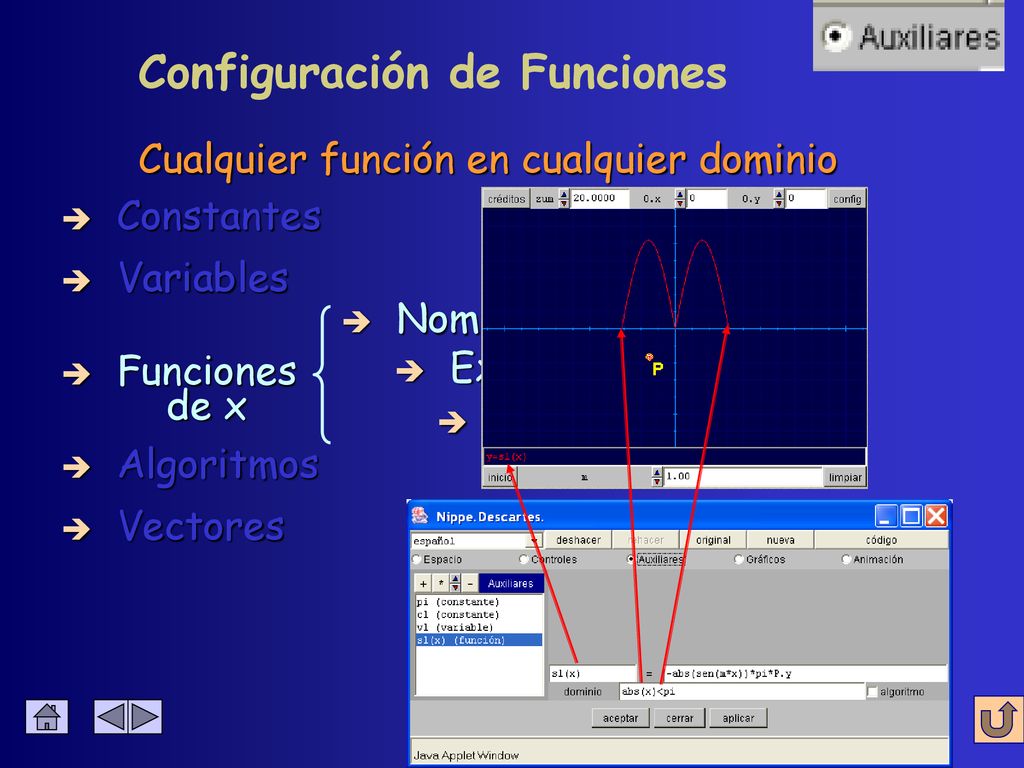

Configuración de Funciones
Cualquier función en cualquier dominio Constantes Variables Nombre Funciones Expresión de x Dominio Algoritmos Vectores

Cualquier función en cualquier dominio Constantes Variables Funciones de varias variables Algoritmos Vectores

Cualquier función en cualquier dominio Constantes Variables Funciones Cualquier expresión valida en Java Algoritmos Vectores

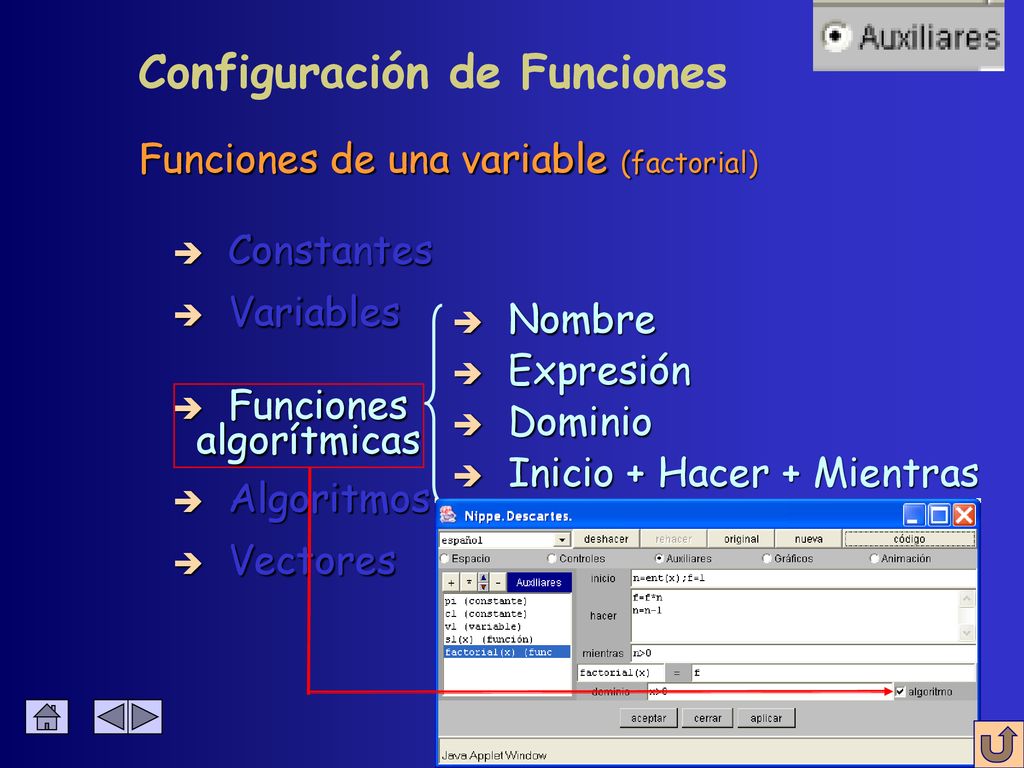

Funciones de una variable (factorial) Constantes Variables Nombre Expresión Funciones Dominio algorítmicas Inicio + Hacer + Mientras Algoritmos Vectores

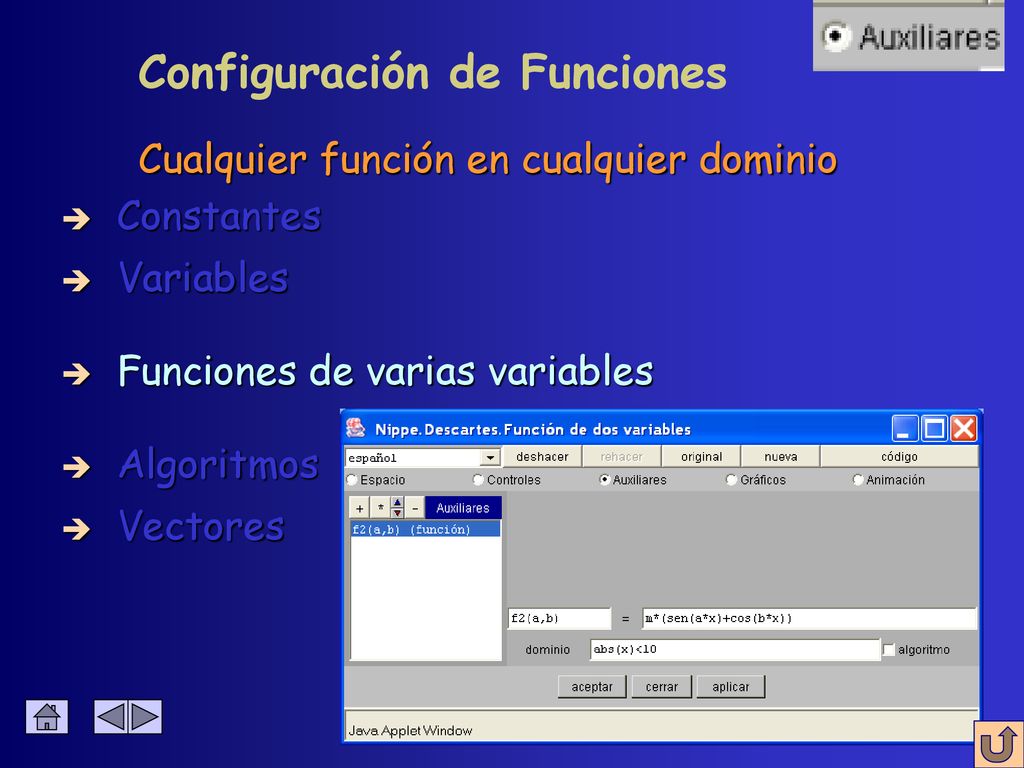

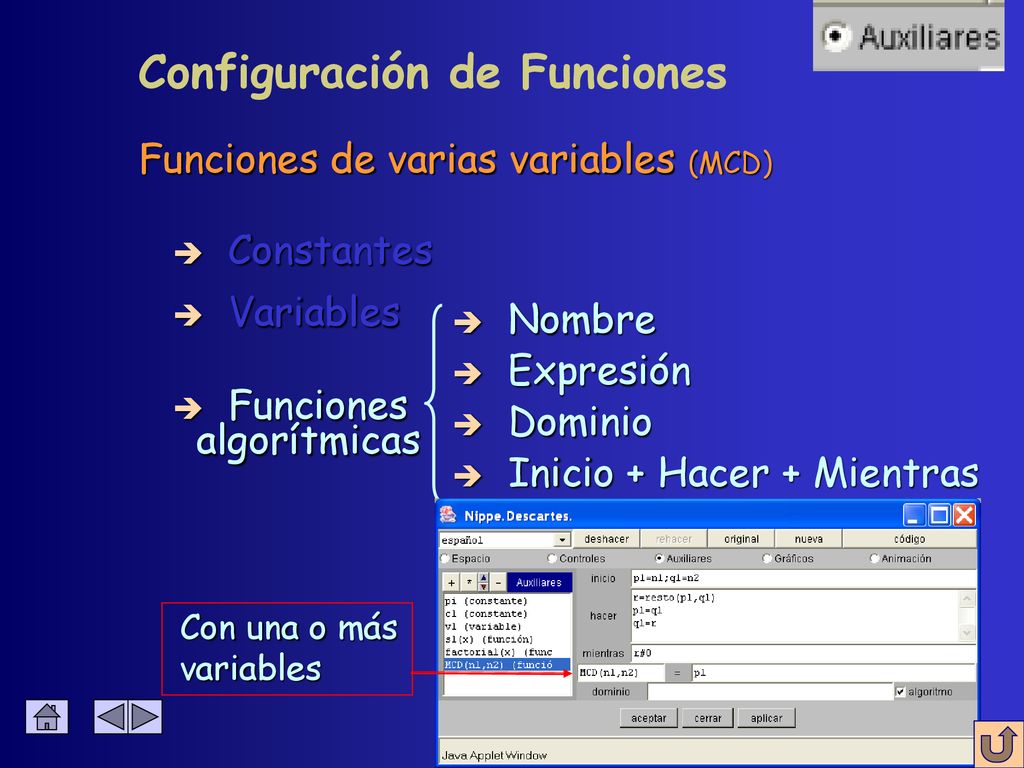

Funciones de varias variables (MCD) Constantes Variables Nombre Expresión Funciones Dominio algorítmicas Inicio + Hacer + Mientras Con una o más variables

Funciones de varias variables (MCD) Constantes Variables Nombre Expresión Funciones Dominio algorítmicas Inicio + Hacer + Mientras Algoritmos Vectores

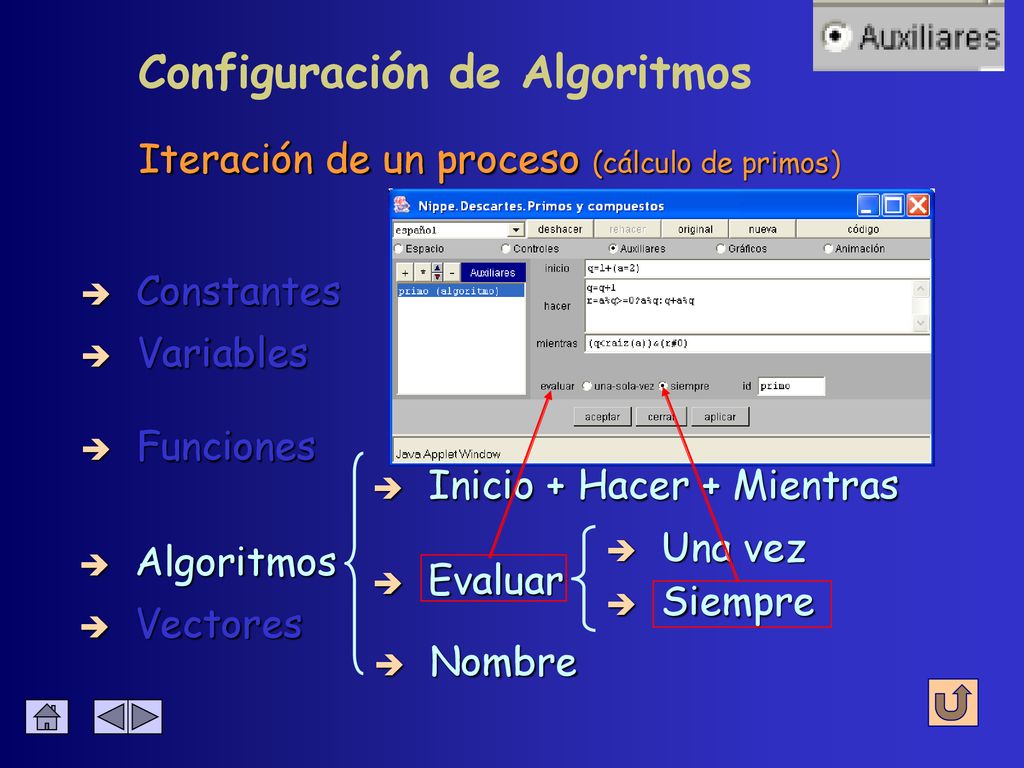

Configuración de Algoritmos
Iteración de un proceso (cálculo de primos) Constantes Variables Funciones Inicio + Hacer + Mientras Una vez Algoritmos Evaluar Siempre Vectores Nombre

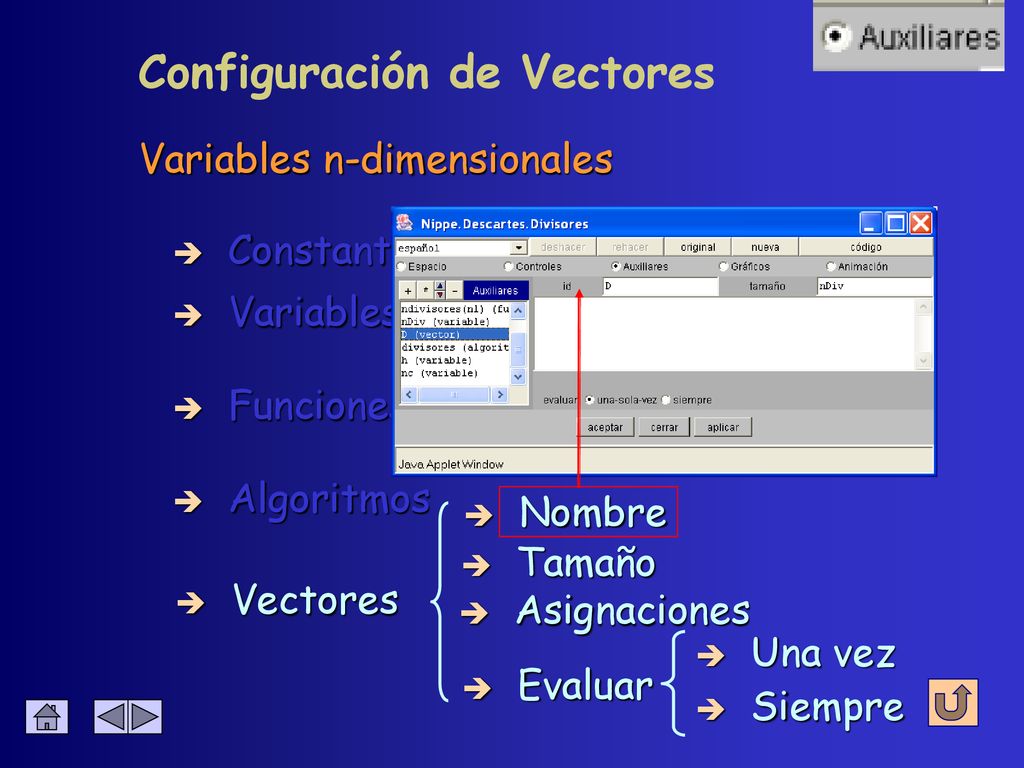

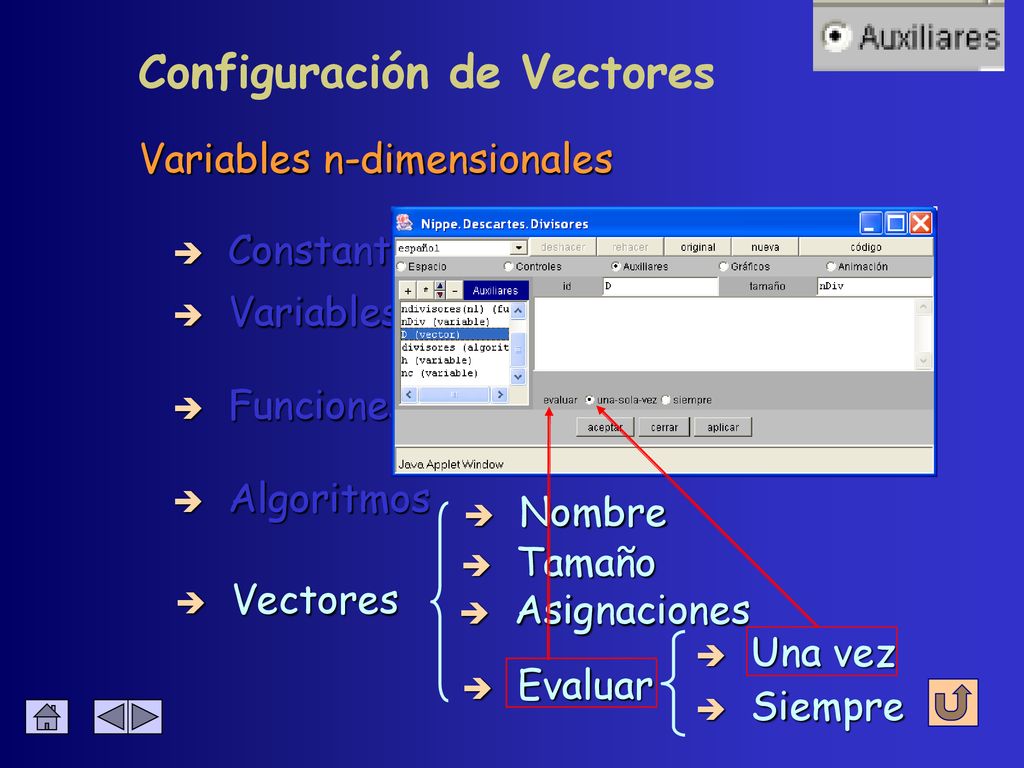

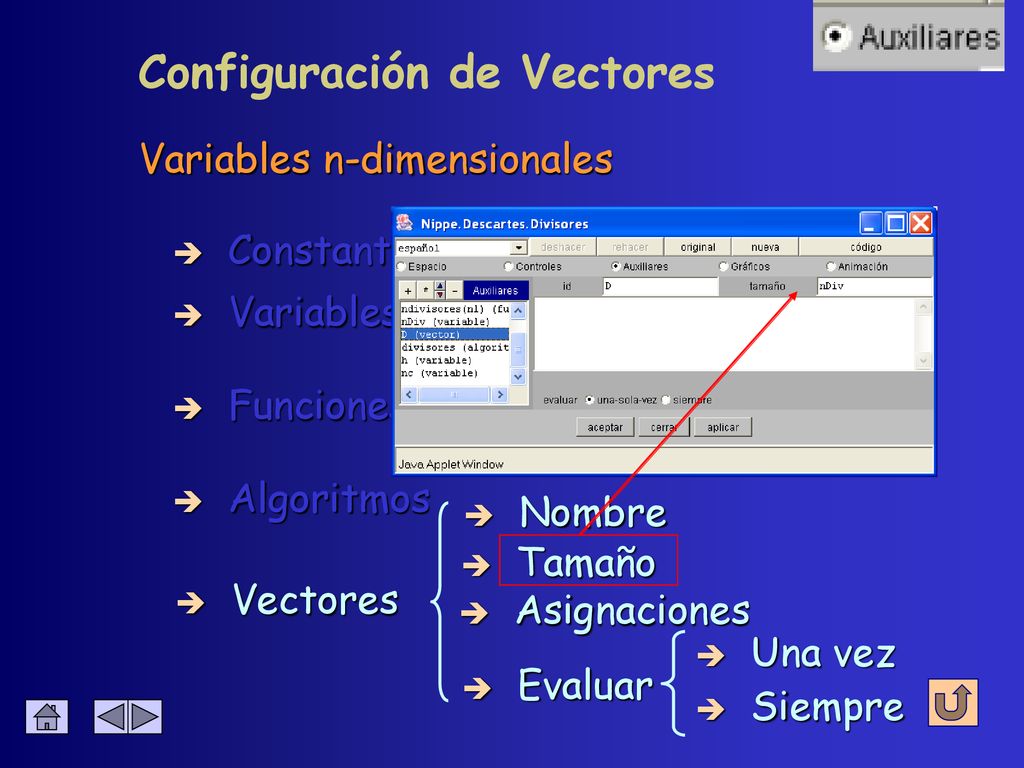

Configuración de Vectores
Variables n-dimensionales Constantes Variables Funciones Algoritmos Nombre Tamaño Vectores Asignaciones Una vez Evaluar Siempre

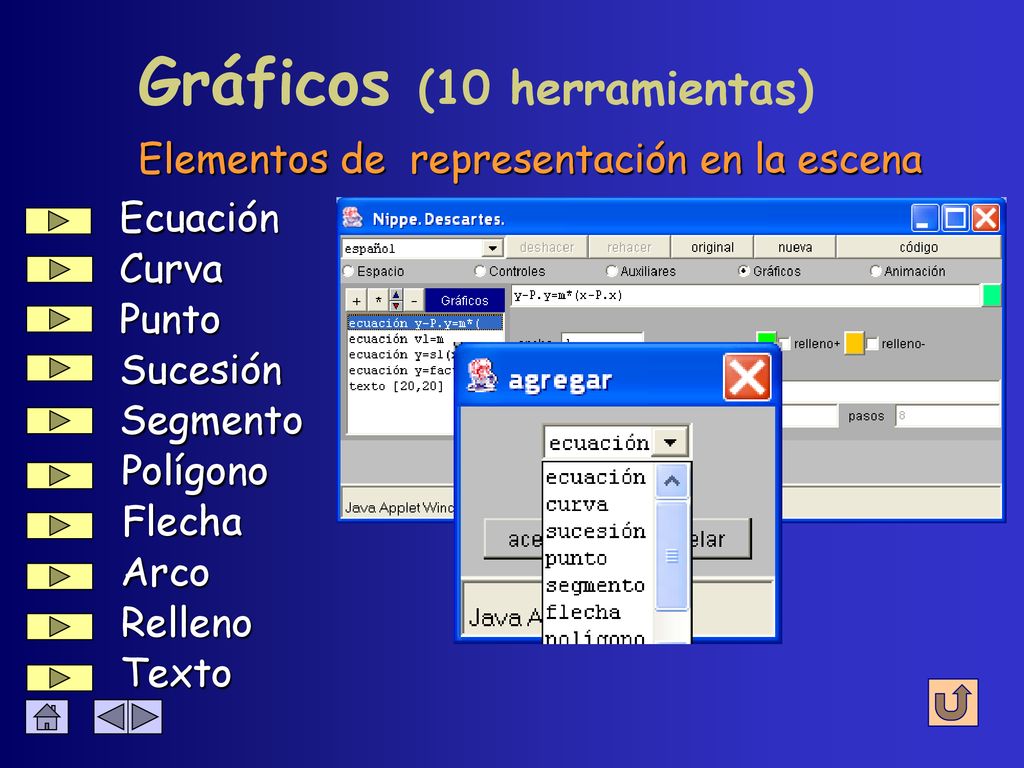

Gráficos (10 herramientas)
Elementos de representación en la escena Ecuación Curva Punto Sucesión Segmento Polígono Flecha Arco Relleno Texto

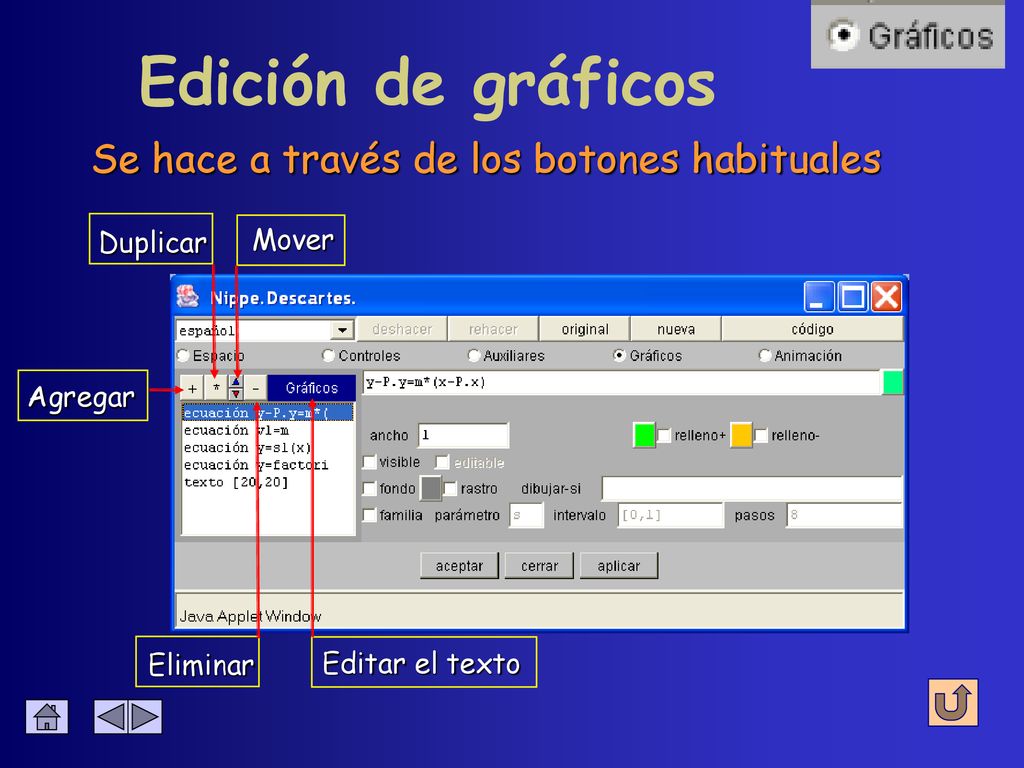

Edición de gráficos Se hace a través de los botones habituales Mover
Duplicar Mover Agregar Eliminar Editar el texto

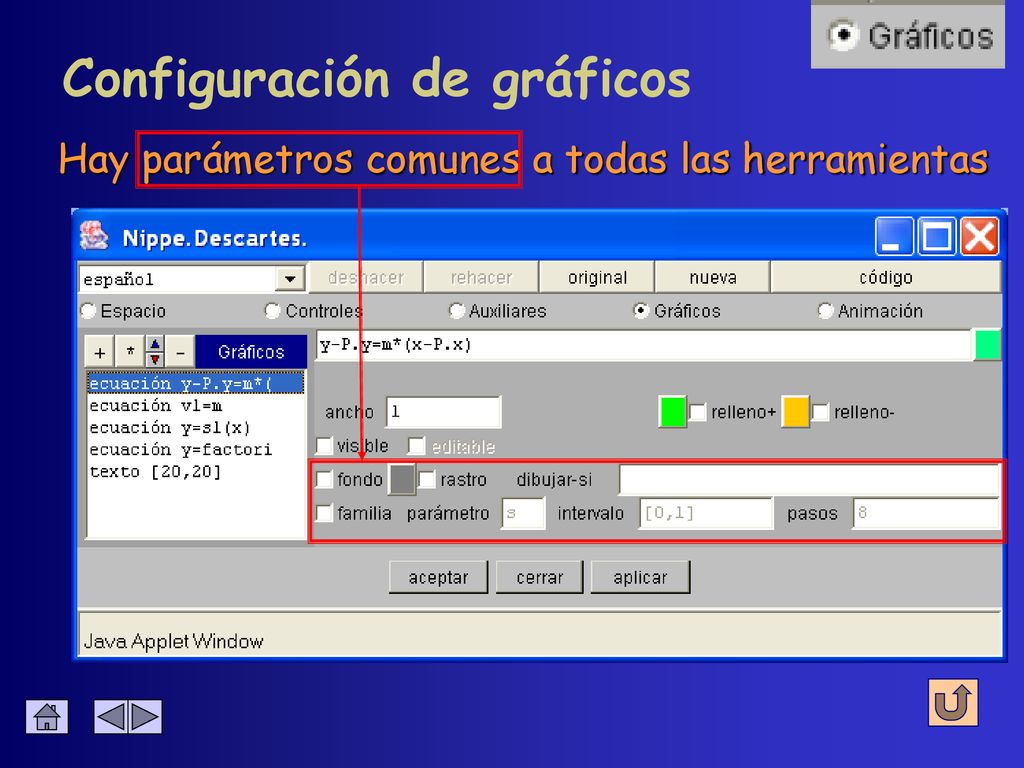

Configuración de gráficos
Hay parámetros comunes a todas las herramientas

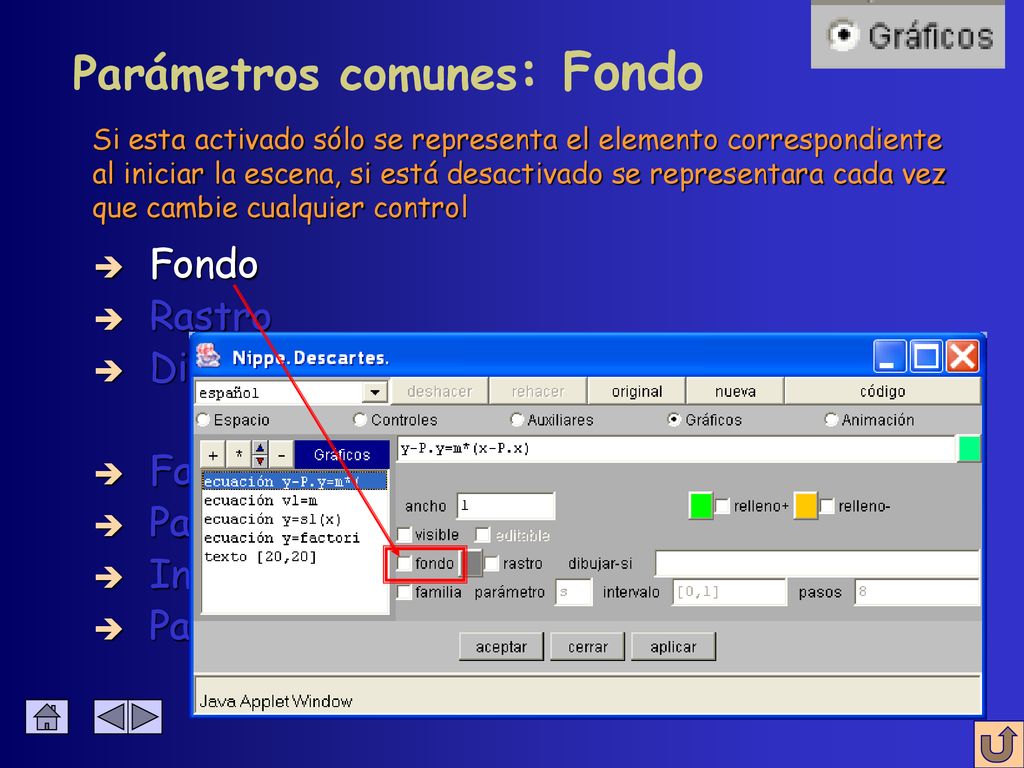

Parámetros comunes: Fondo
Si esta activado sólo se representa el elemento correspondiente al iniciar la escena, si está desactivado se representara cada vez que cambie cualquier control Fondo Rastro Dibujar-si Familia Parámetro Intervalo Pasos

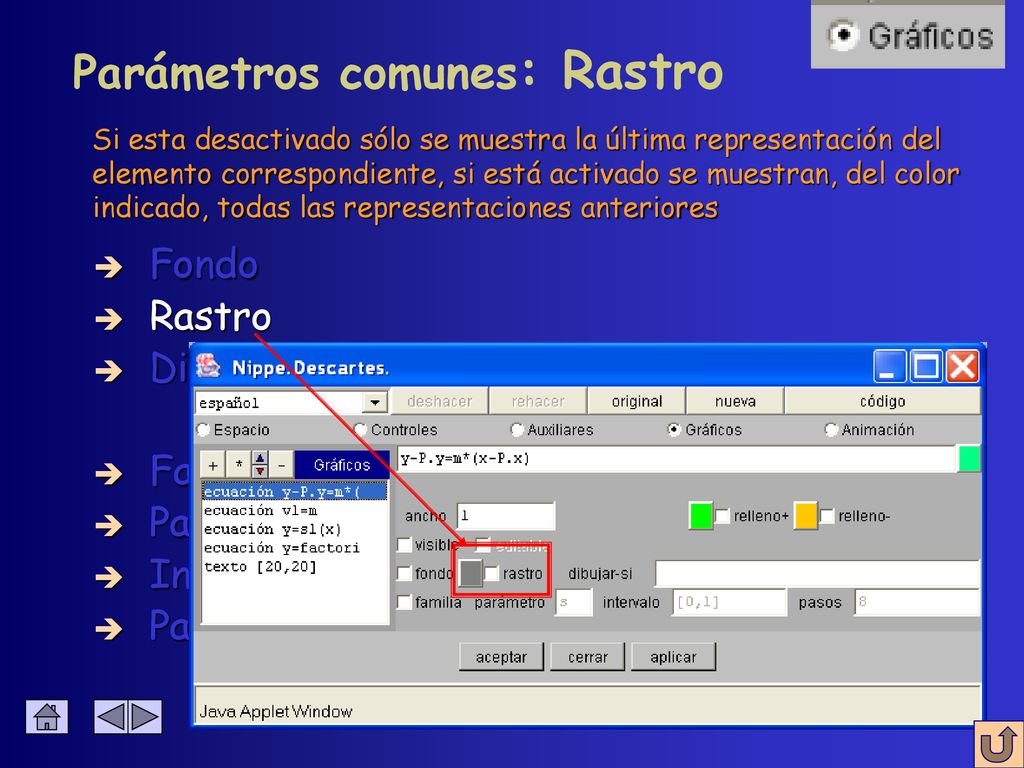

Parámetros comunes: Rastro
Si esta desactivado sólo se muestra la última representación del elemento correspondiente, si está activado se muestran, del color indicado, todas las representaciones anteriores Fondo Rastro Dibujar-si Familia Parámetro Intervalo Pasos

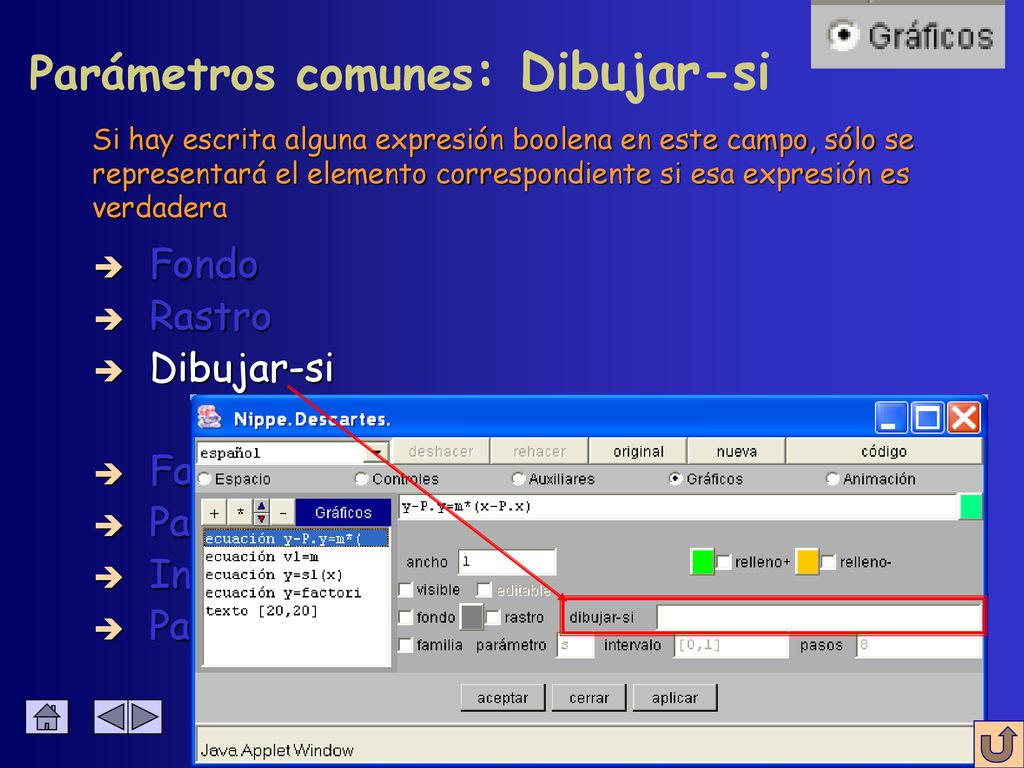

Parámetros comunes: Dibujar-si
Si hay escrita alguna expresión boolena en este campo, sólo se representará el elemento correspondiente si esa expresión es verdadera Fondo Rastro Dibujar-si Familia Parámetro Intervalo Pasos

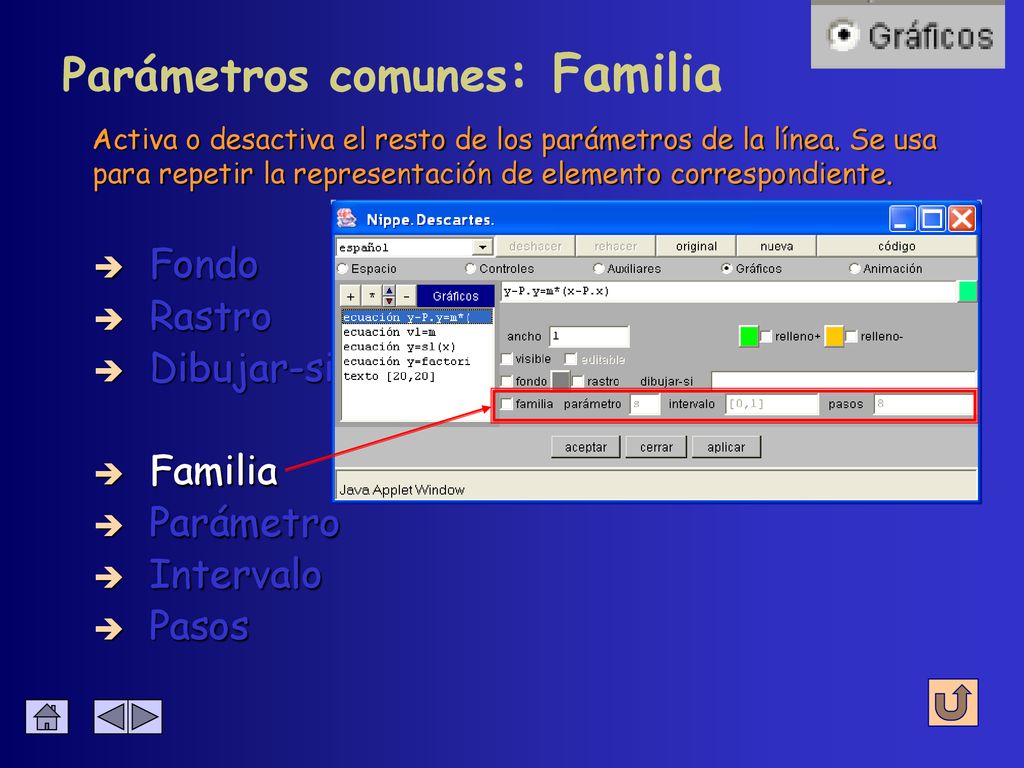

Parámetros comunes: Familia
Activa o desactiva el resto de los parámetros de la línea. Se usa para repetir la representación de elemento correspondiente. Fondo Rastro Dibujar-si Familia Parámetro Intervalo Pasos

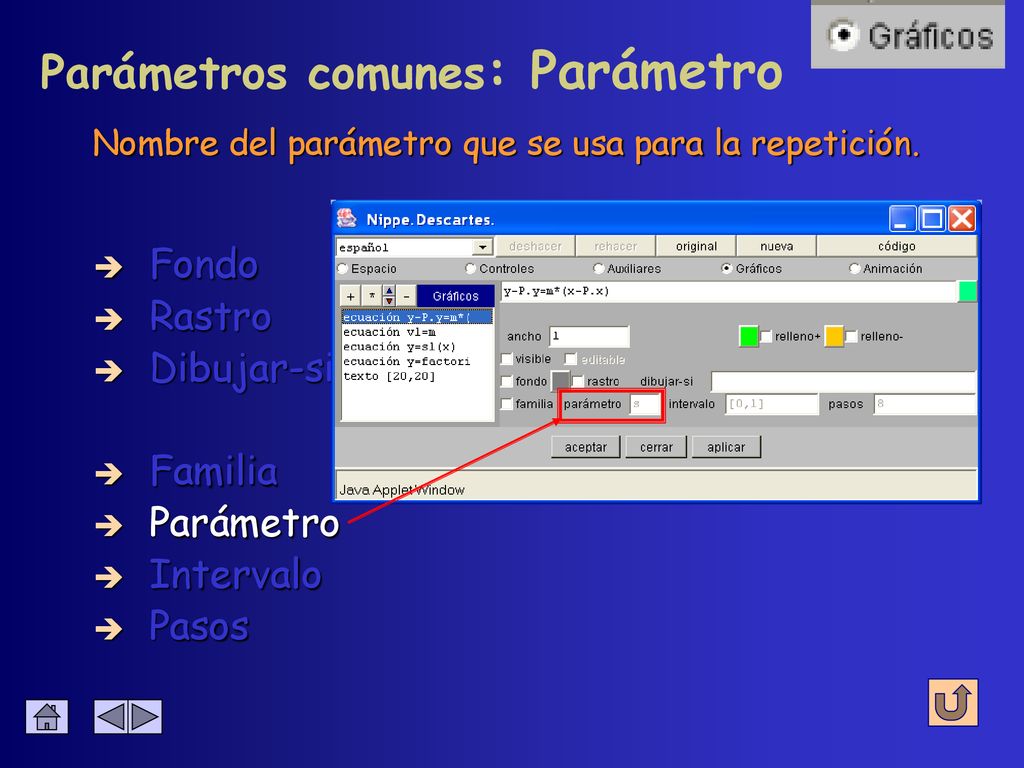

Parámetros comunes: Parámetro
Nombre del parámetro que se usa para la repetición. Fondo Rastro Dibujar-si Familia Parámetro Intervalo Pasos

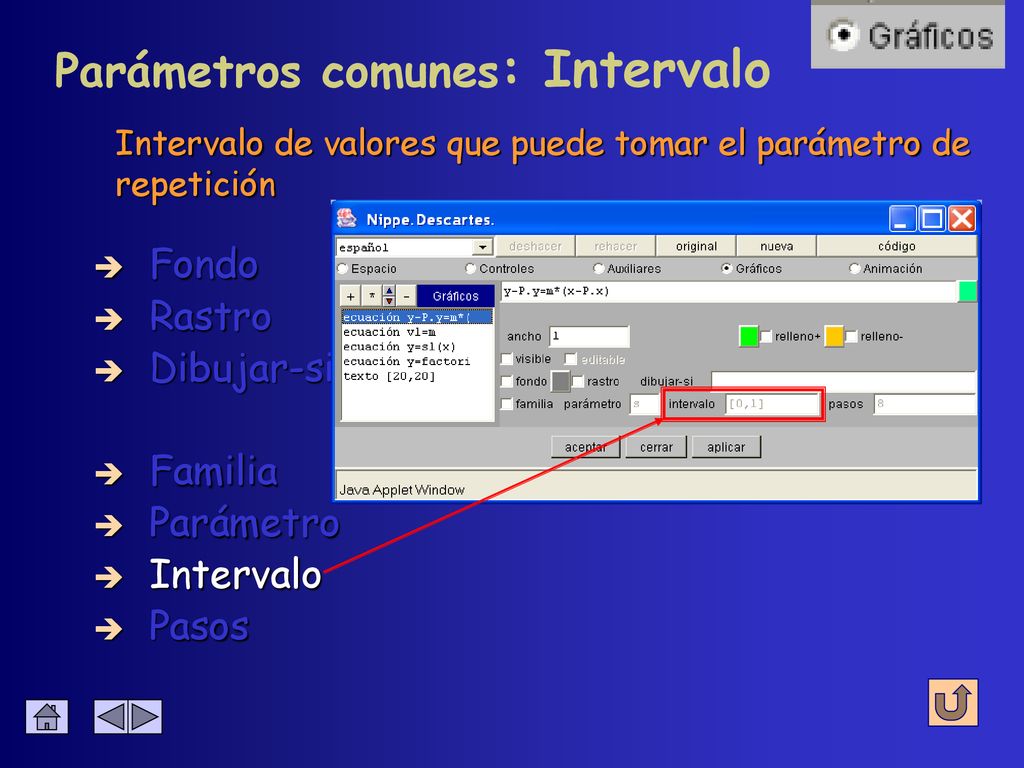

Parámetros comunes: Intervalo
Intervalo de valores que puede tomar el parámetro de repetición Fondo Rastro Dibujar-si Familia Parámetro Intervalo Pasos

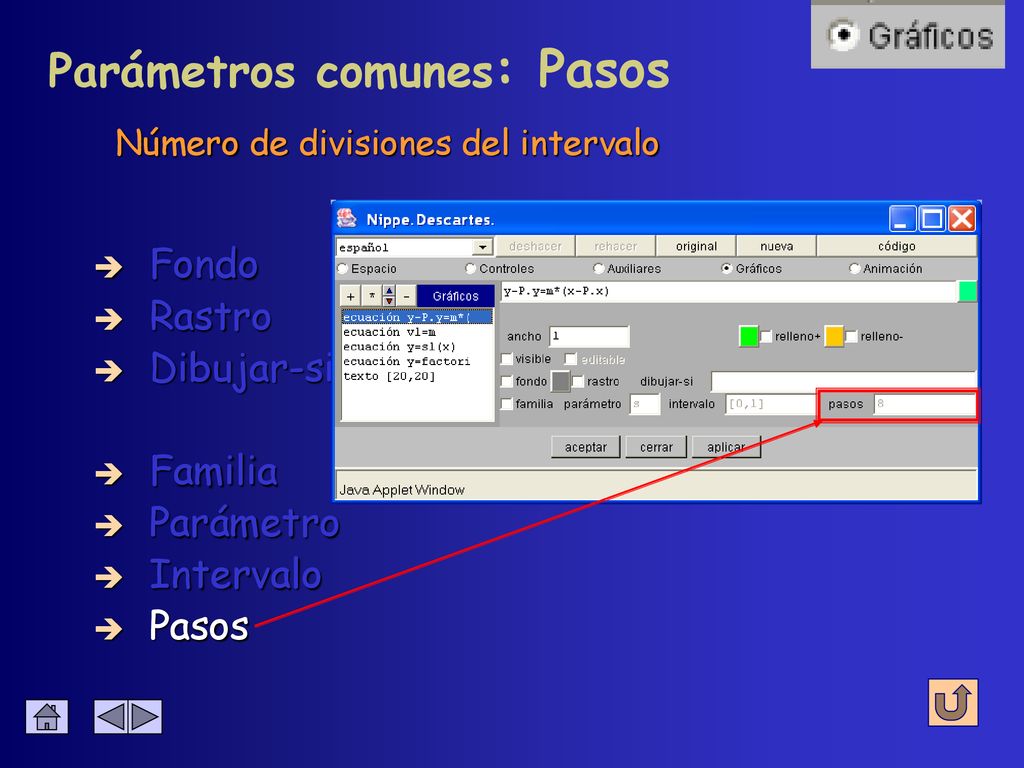

Parámetros comunes: Pasos
Número de divisiones del intervalo Fondo Rastro Dibujar-si Familia Parámetro Intervalo Pasos

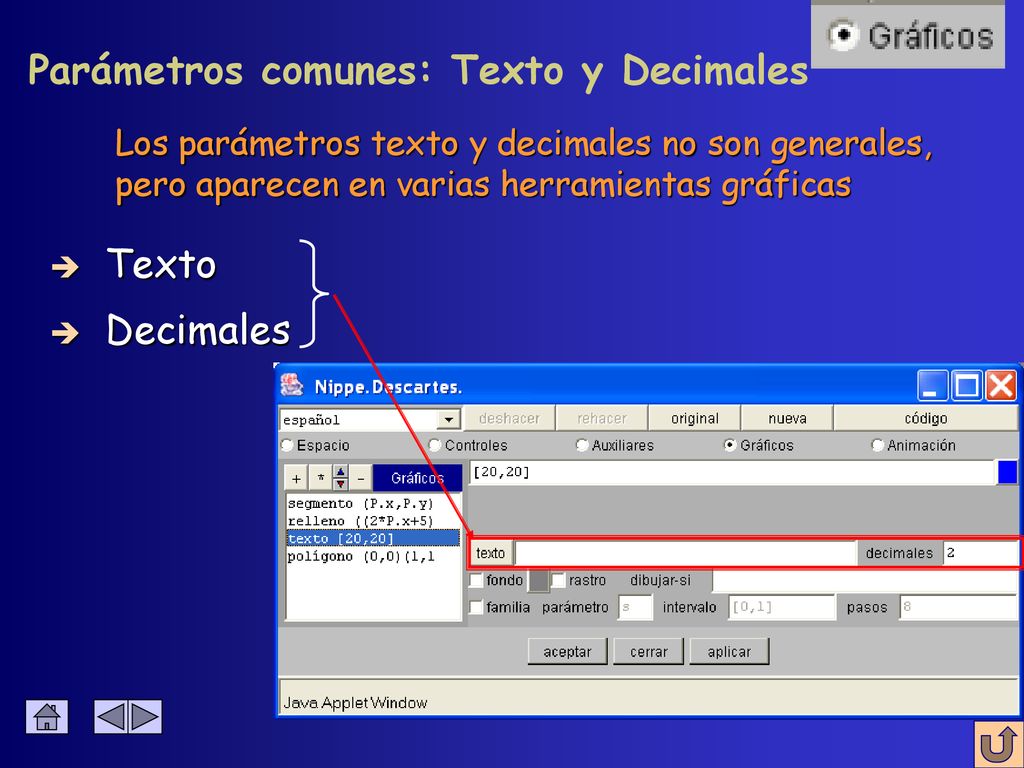

Parámetros comunes: Texto y Decimales
Los parámetros texto y decimales no son generales, pero aparecen en varias herramientas gráficas Texto Decimales

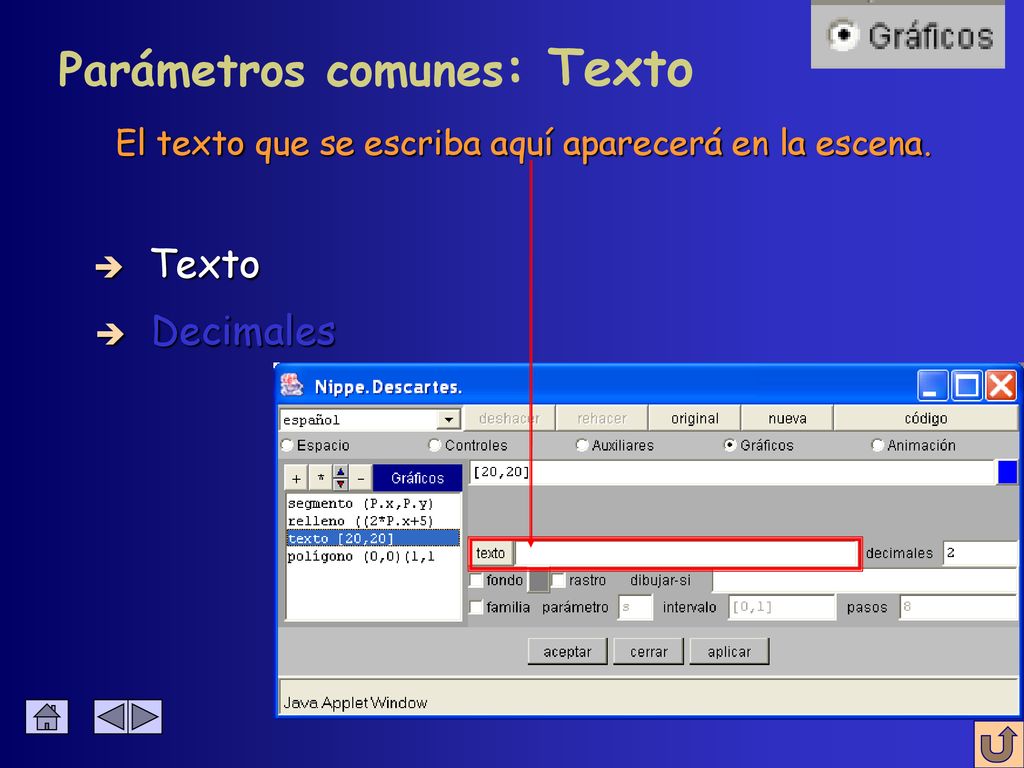

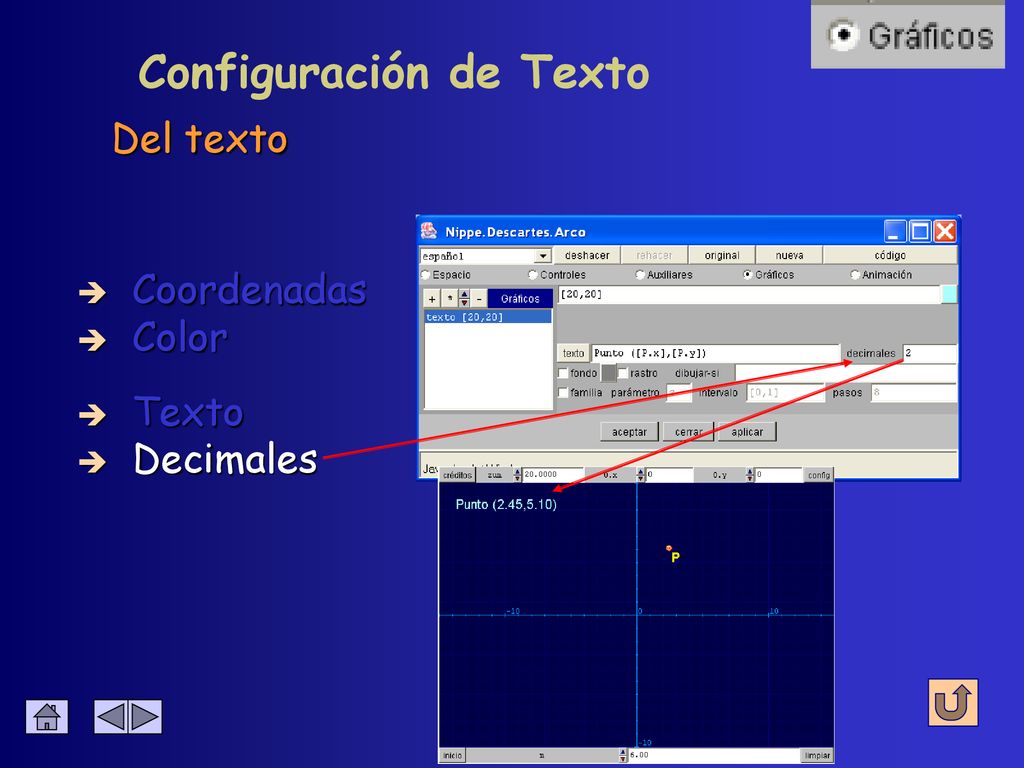

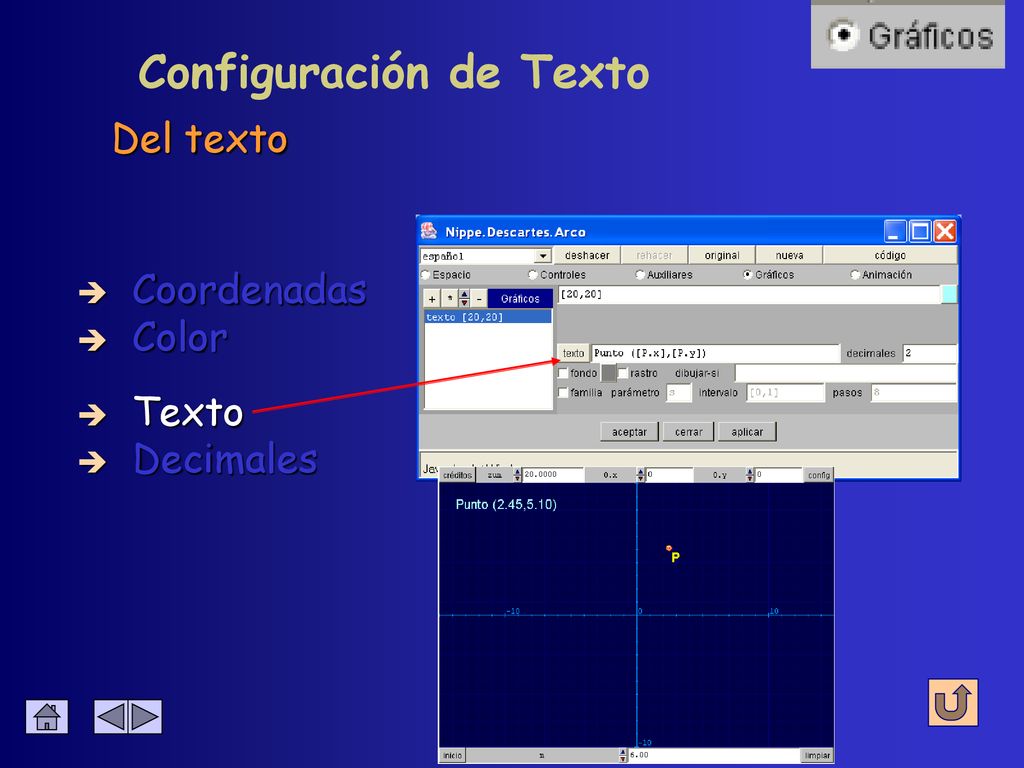

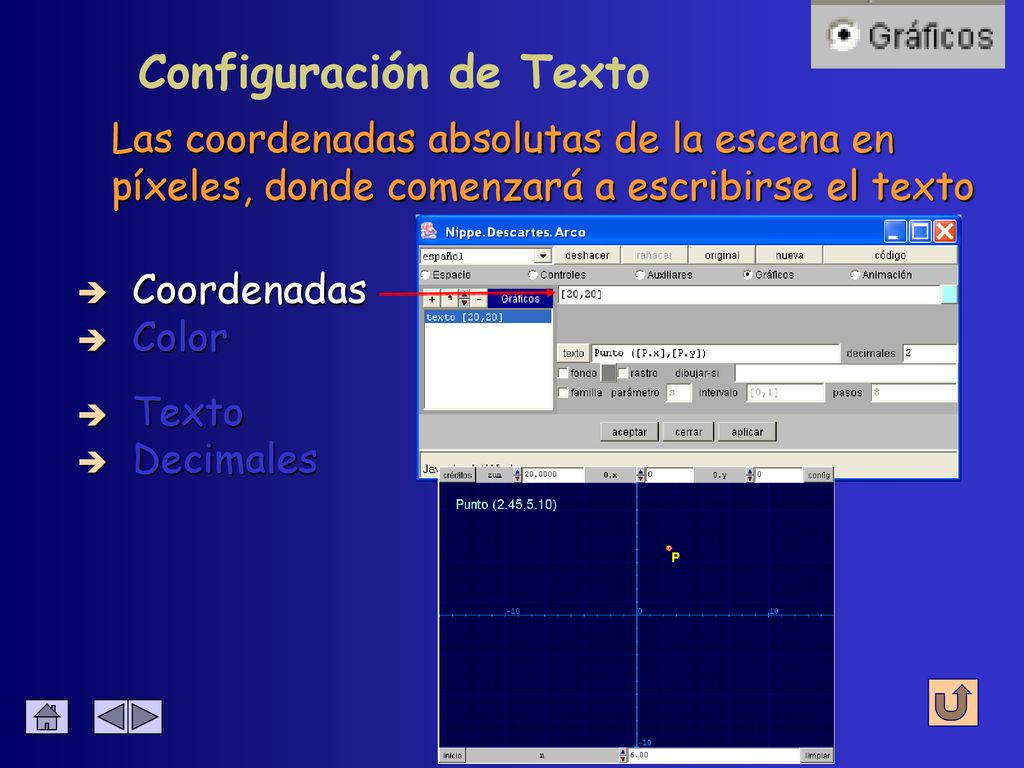

Parámetros comunes: Texto
El texto que se escriba aquí aparecerá en la escena. Texto Decimales

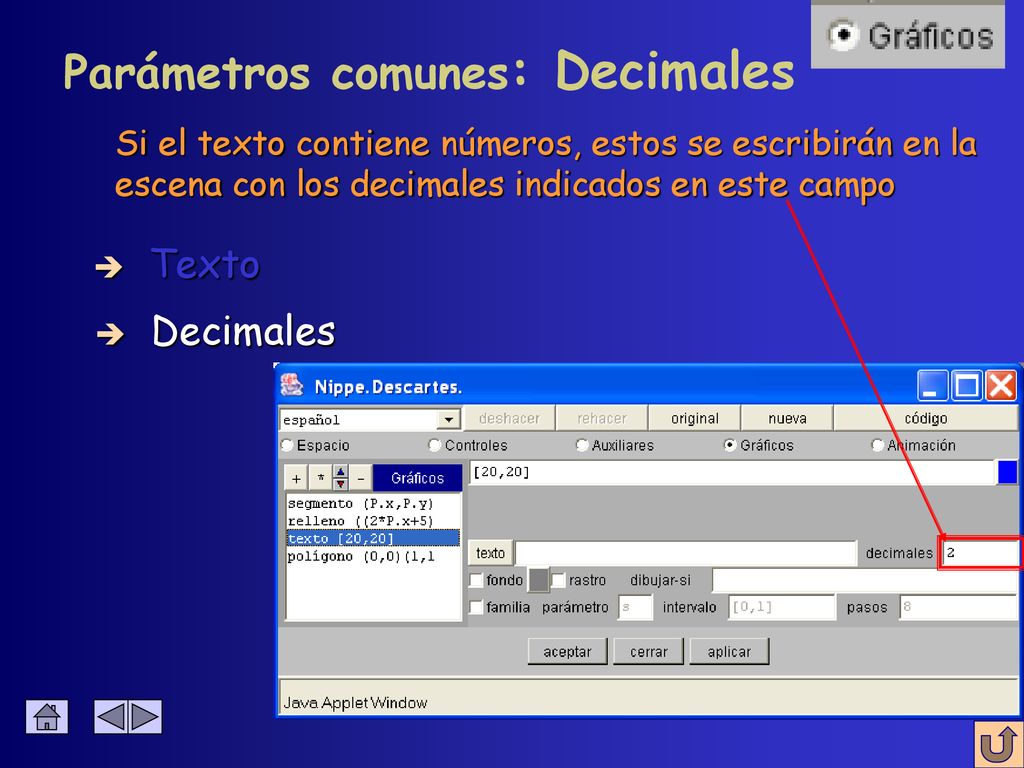

Parámetros comunes: Decimales
Si el texto contiene números, estos se escribirán en la escena con los decimales indicados en este campo Texto Decimales

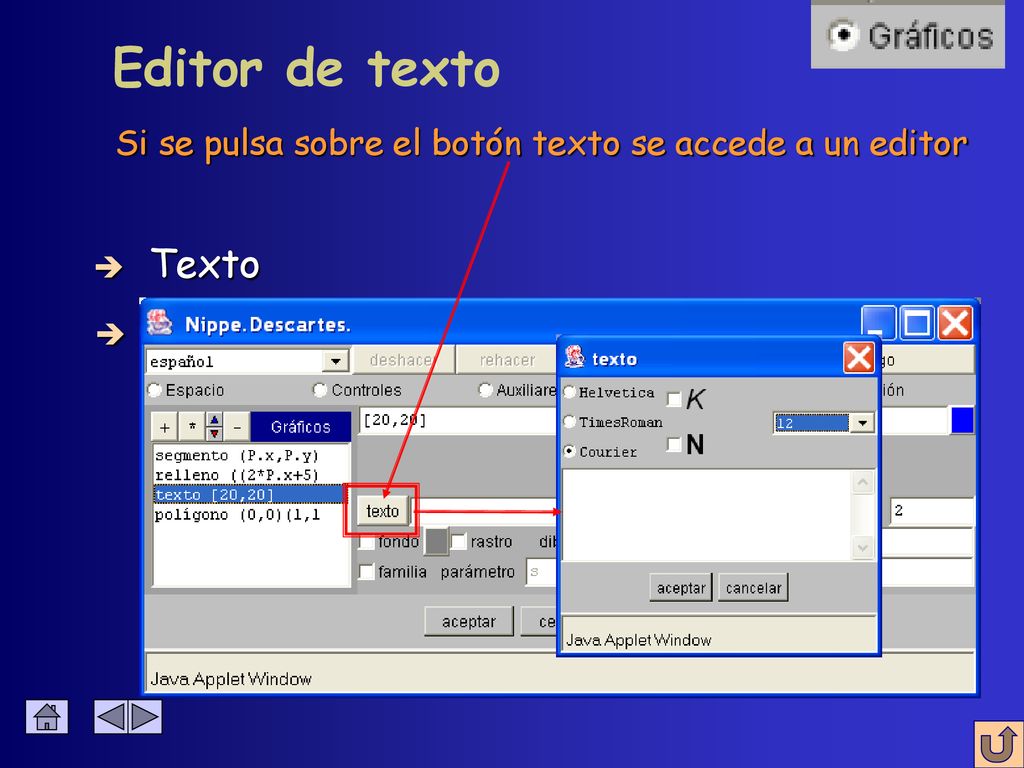

Editor de texto Texto Decimales
Si se pulsa sobre el botón texto se accede a un editor Texto Decimales

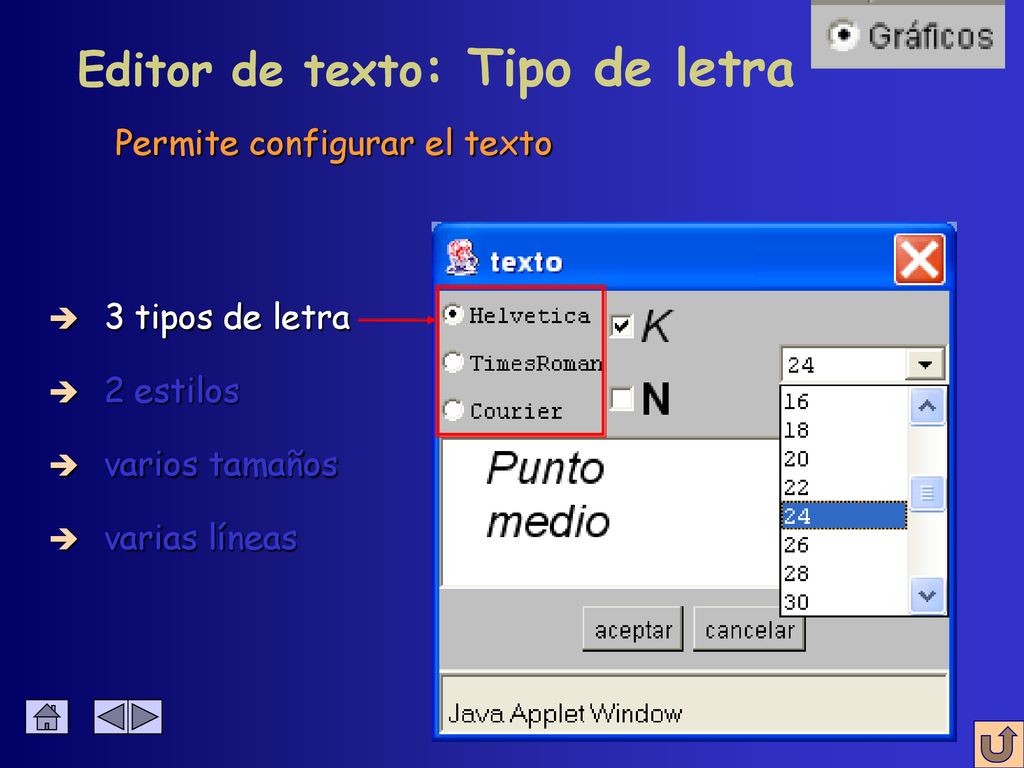

Editor de texto: Tipo de letra
Permite configurar el texto 3 tipos de letra 2 estilos varios tamaños varias líneas

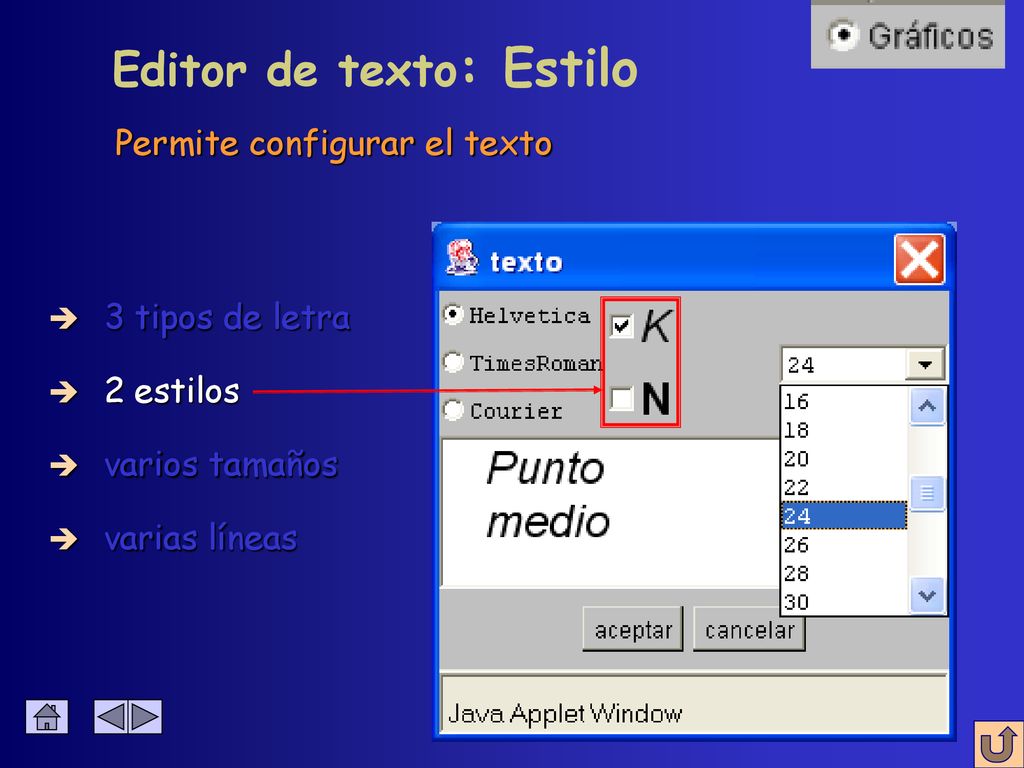

Editor de texto: Estilo

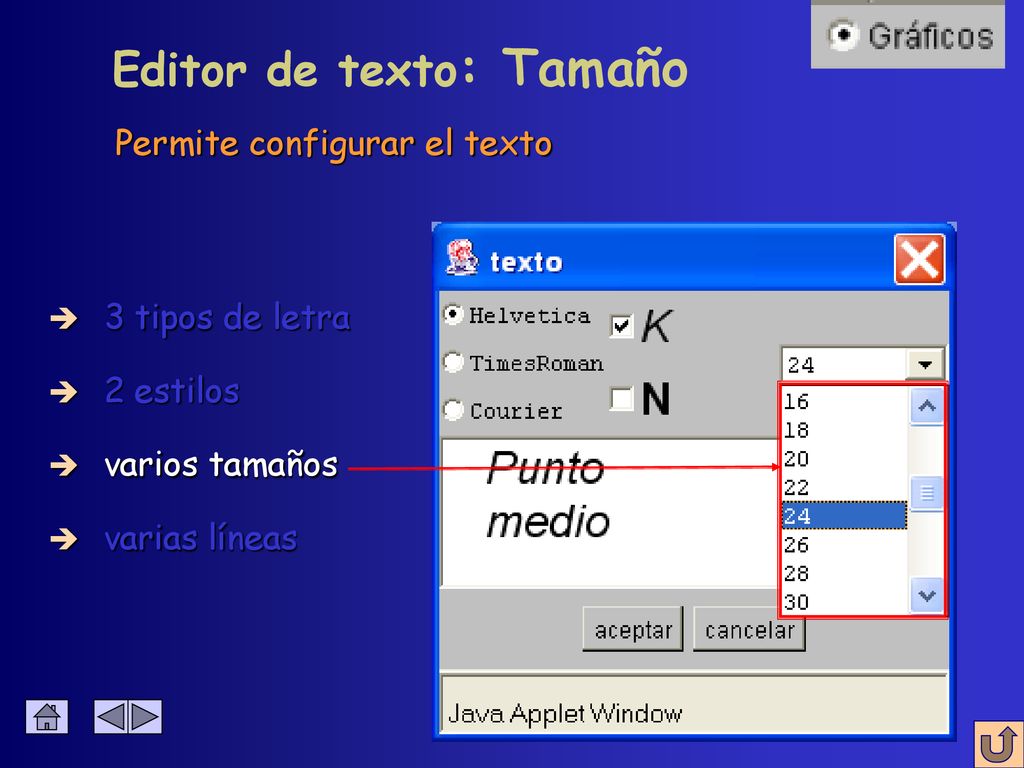

Editor de texto: Tamaño

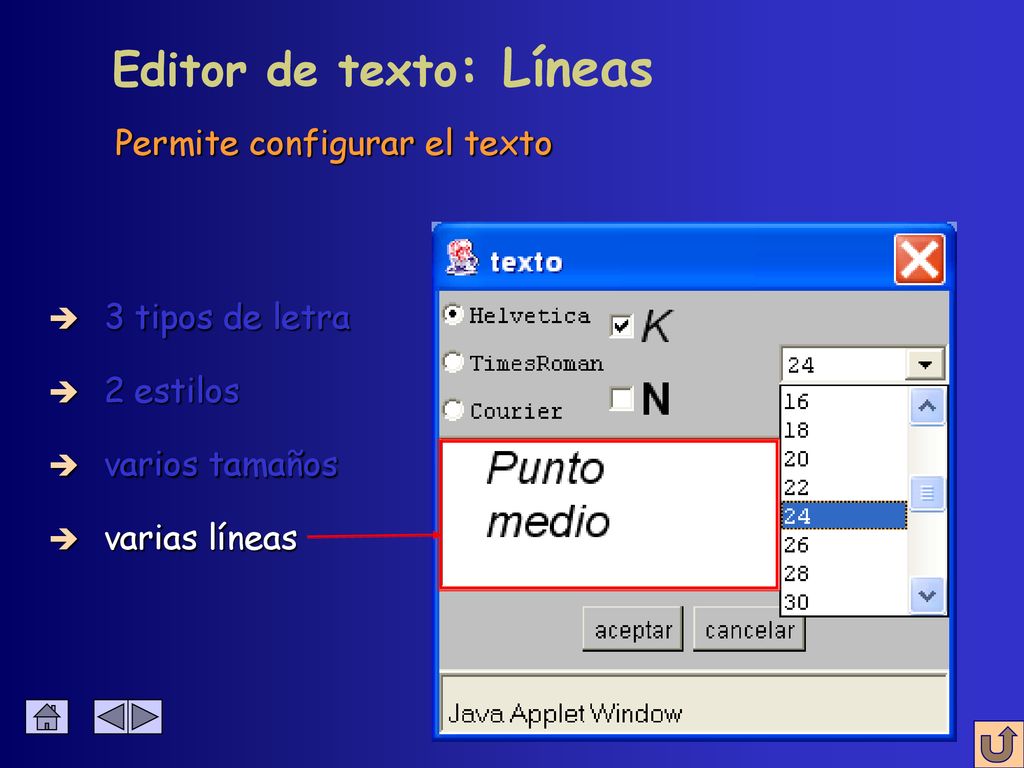

Editor de texto: Líneas

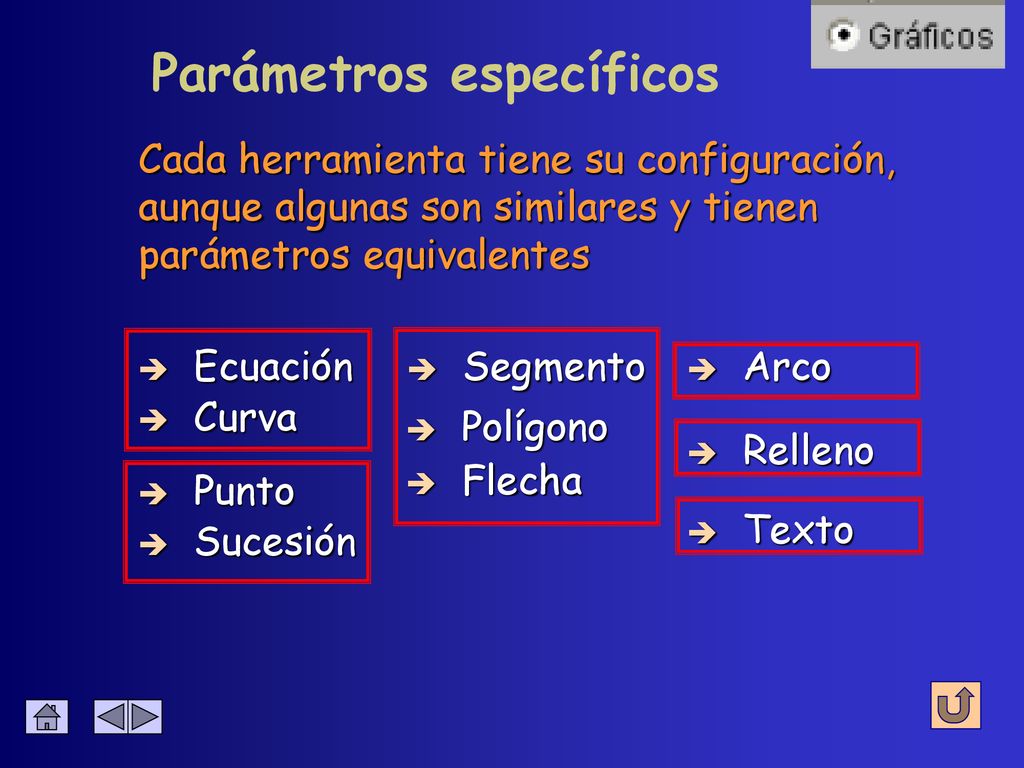

Parámetros específicos
Cada herramienta tiene su configuración, aunque algunas son similares y tienen parámetros equivalentes Ecuación Segmento Arco Curva Polígono Relleno Flecha Punto Texto Sucesión

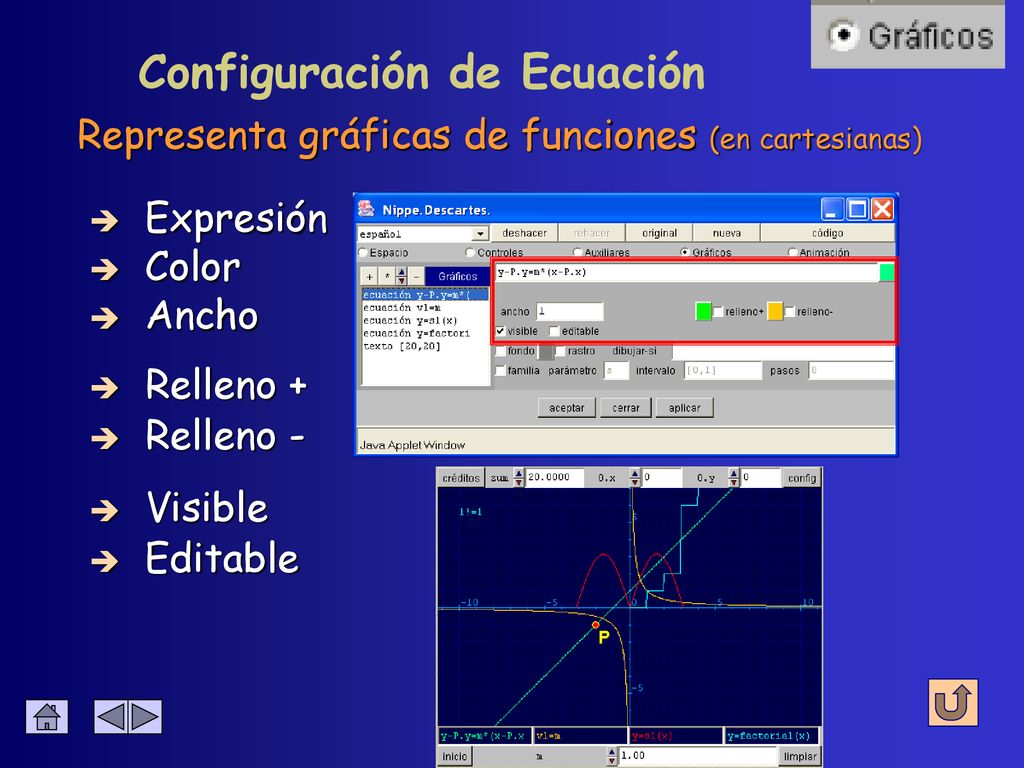

Configuración de Ecuación
Representa gráficas de funciones (en cartesianas) Expresión Color Ancho Relleno + Relleno - Visible Editable

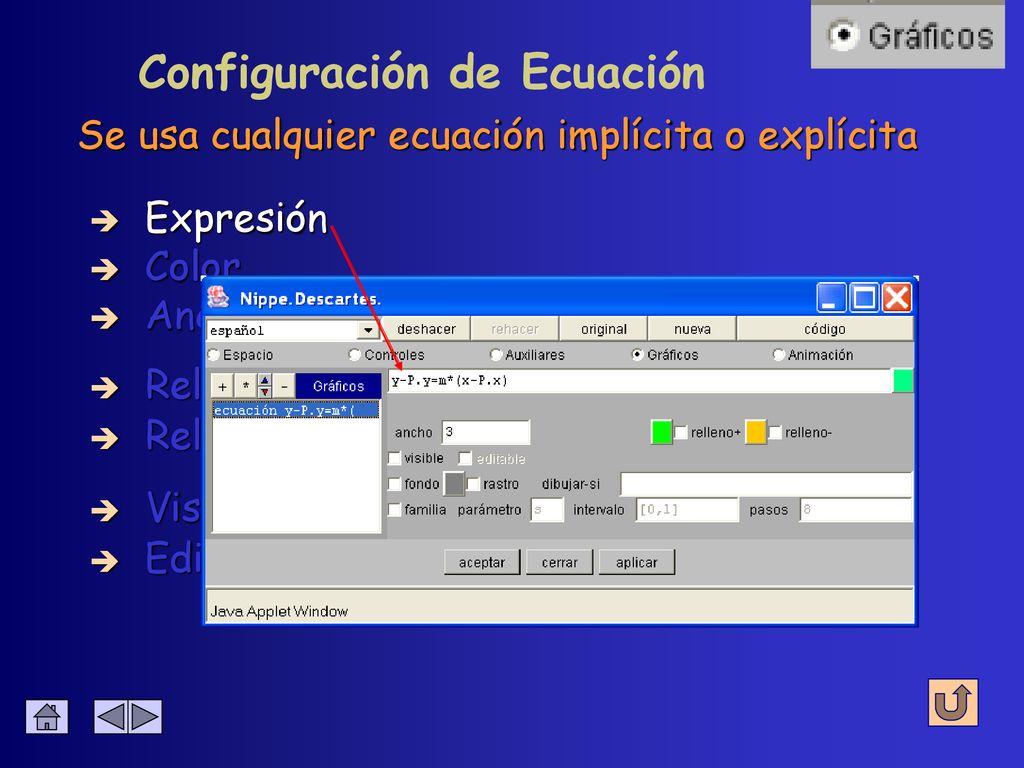

Se usa cualquier ecuación implícita o explícita Expresión Color Ancho Relleno + Relleno - Visible Editable

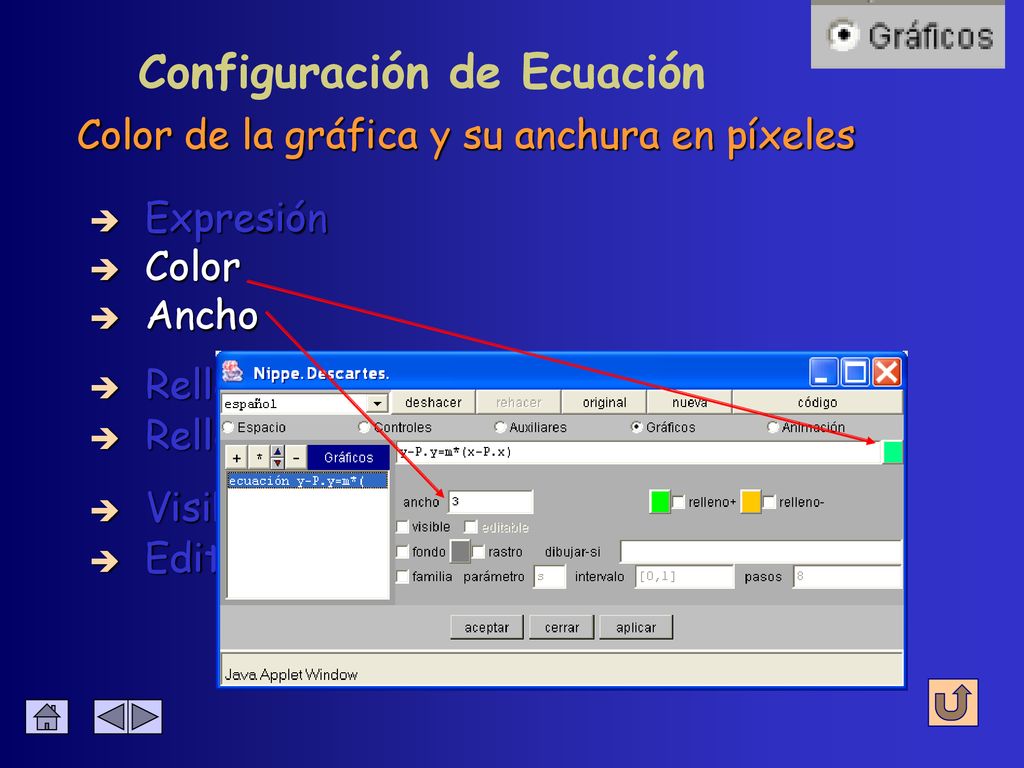

Color de la gráfica y su anchura en píxeles Expresión Color Ancho Relleno + Relleno - Visible Editable

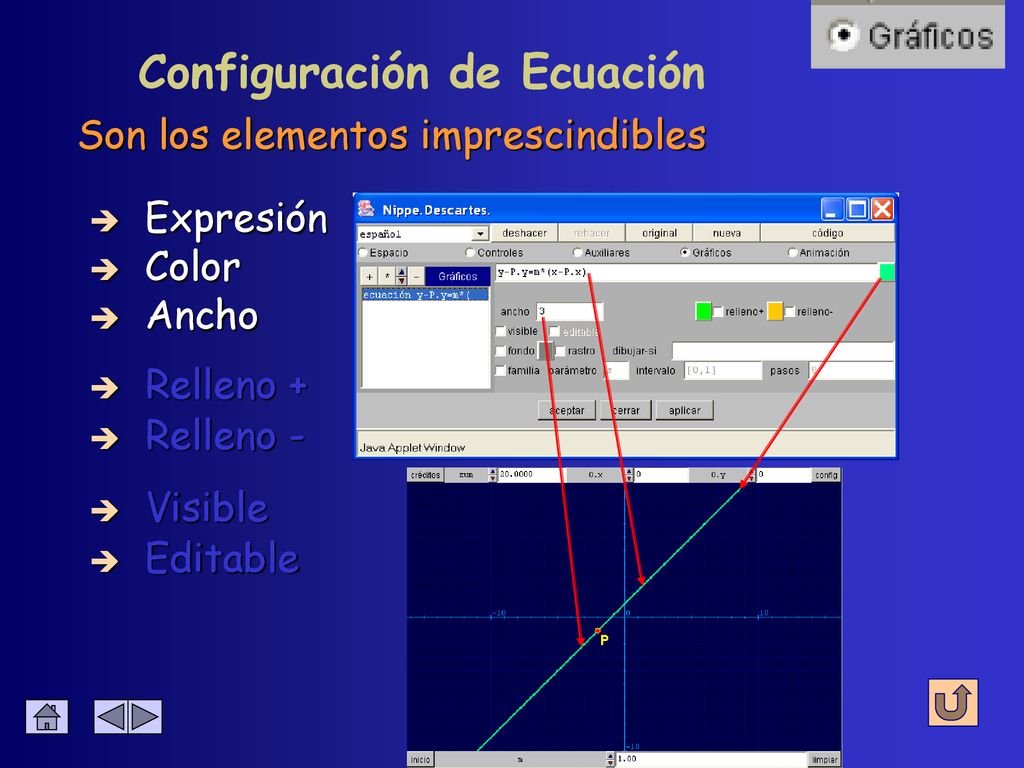

Son los elementos imprescindibles Expresión Color Ancho Relleno + Relleno - Visible Editable

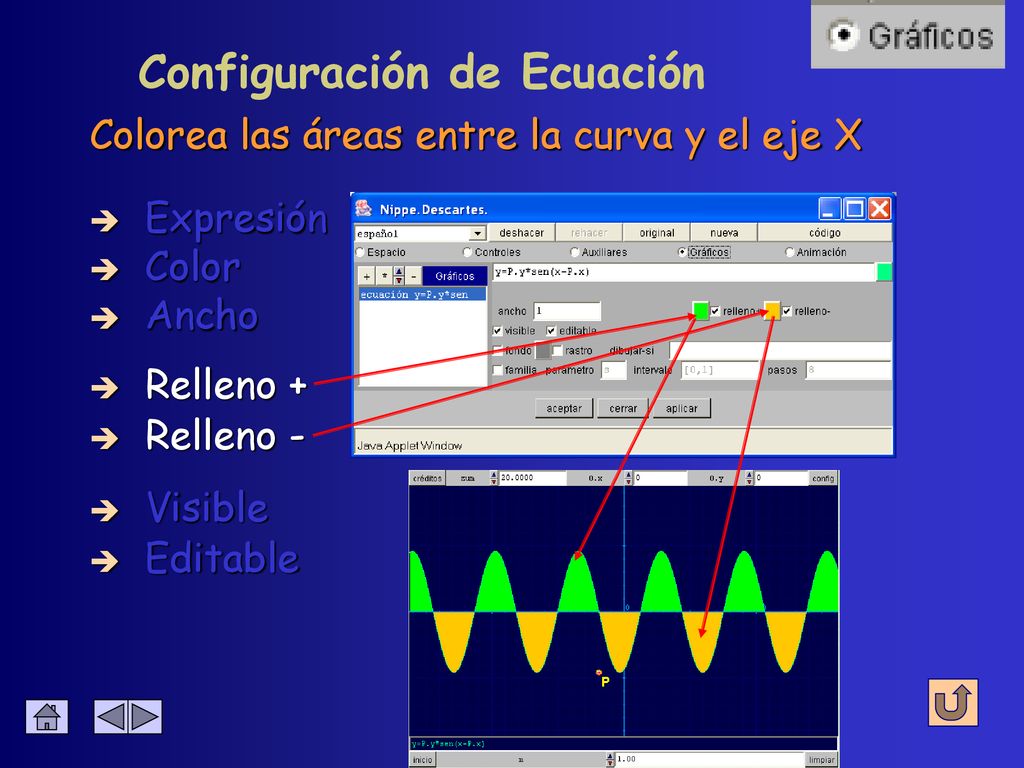

Colorea las áreas entre la curva y el eje X Expresión Color Ancho Relleno + Relleno - Visible Editable

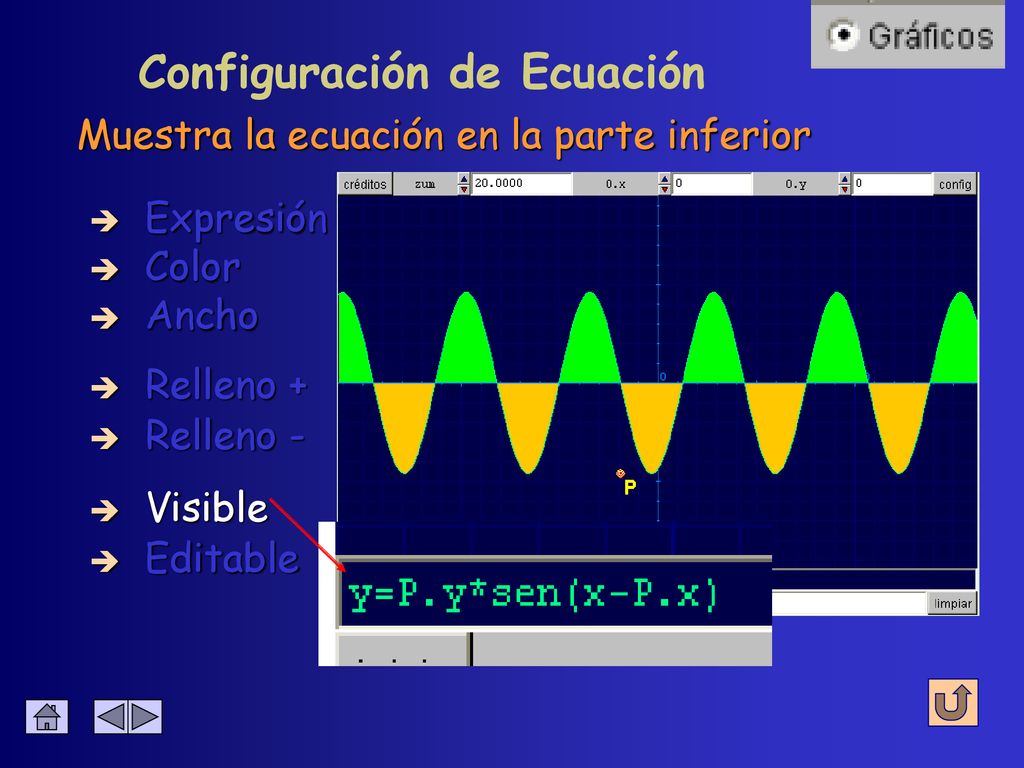

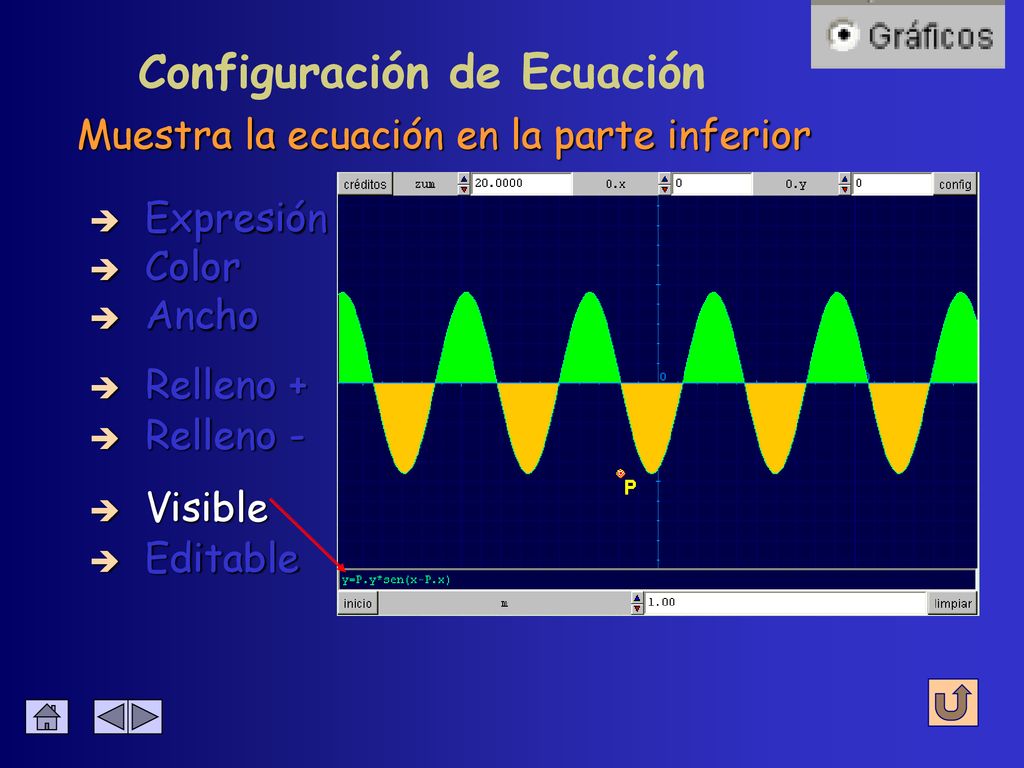

Muestra la ecuación en la parte inferior Expresión Color Ancho Relleno + Relleno - Visible Editable

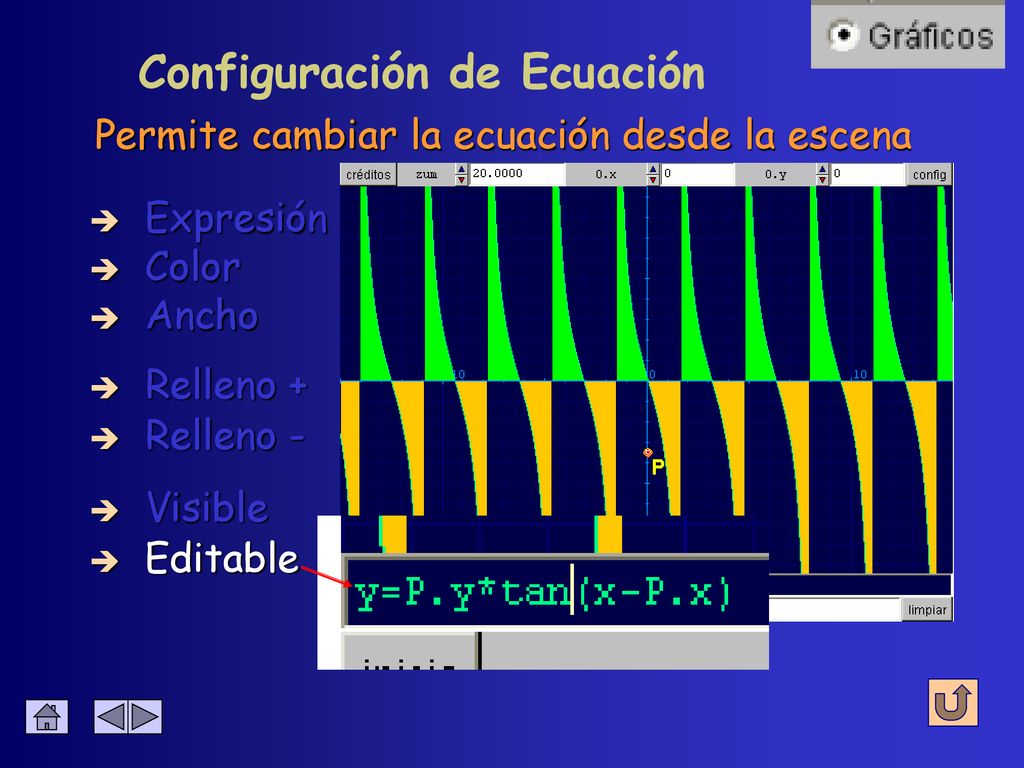

Permite cambiar la ecuación desde la escena Expresión Color Ancho Relleno + Relleno - Visible Editable

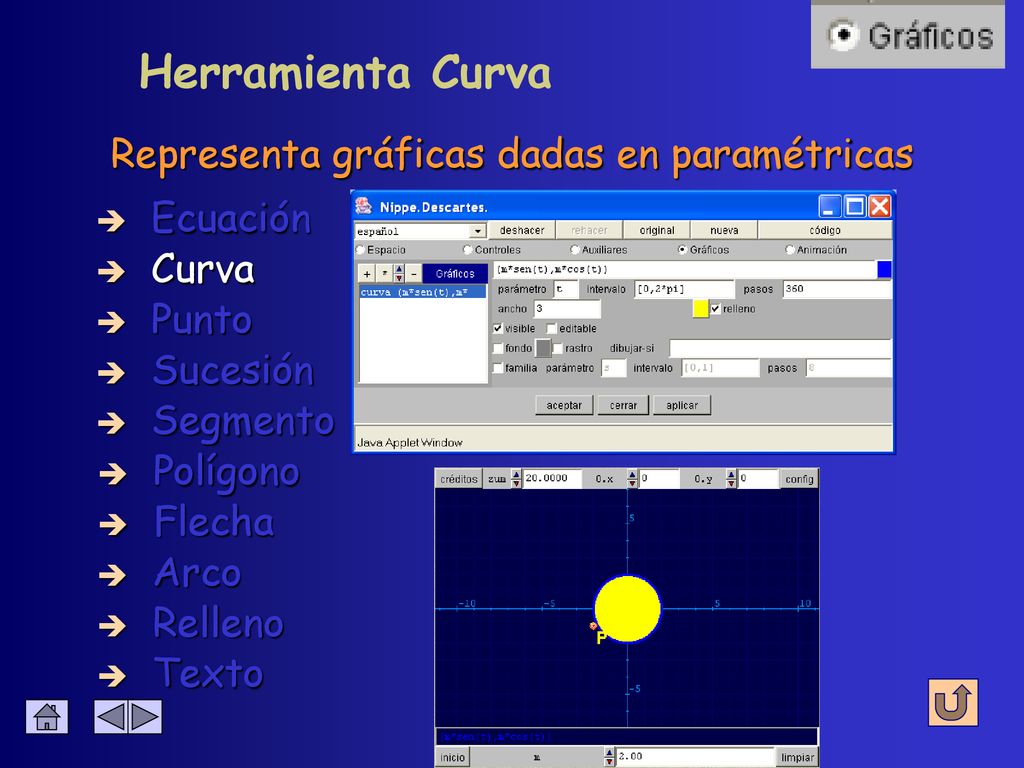

Herramienta Curva Representa gráficas dadas en paramétricas Ecuación
Punto Sucesión Segmento Polígono Flecha Arco Relleno Texto

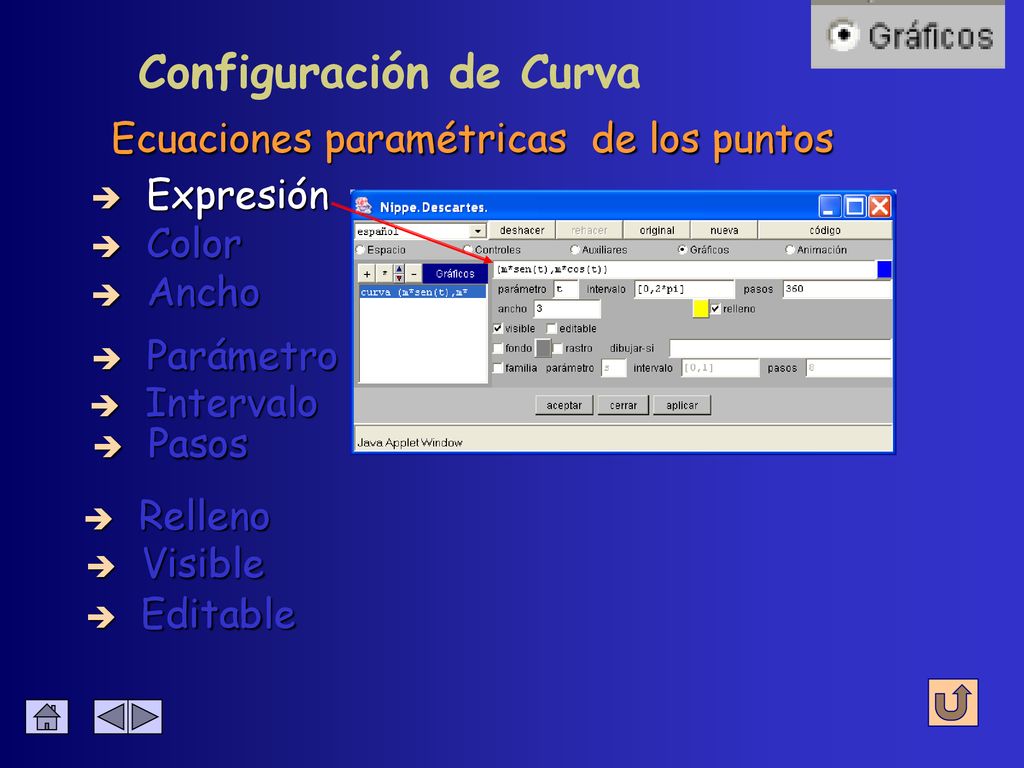

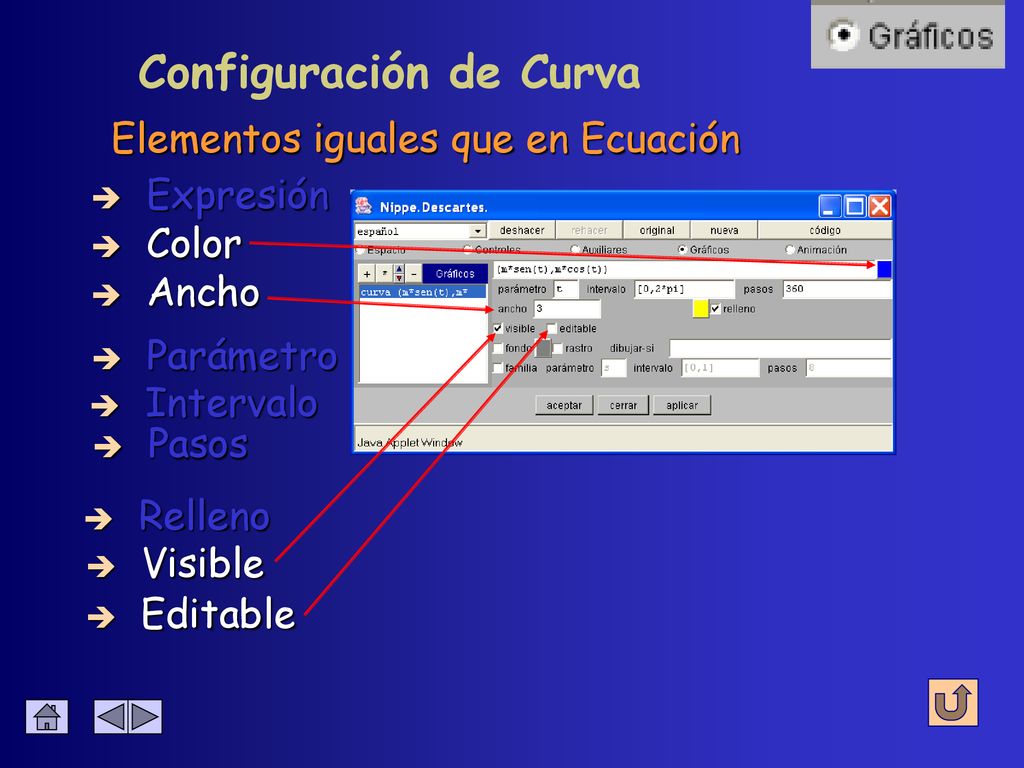

Configuración de Curva
Elementos iguales que en Ecuación Expresión Color Ancho Parámetro Intervalo Pasos Relleno Visible Editable

Ecuaciones paramétricas de los puntos Expresión Color Ancho Parámetro Intervalo Pasos Relleno Visible Editable

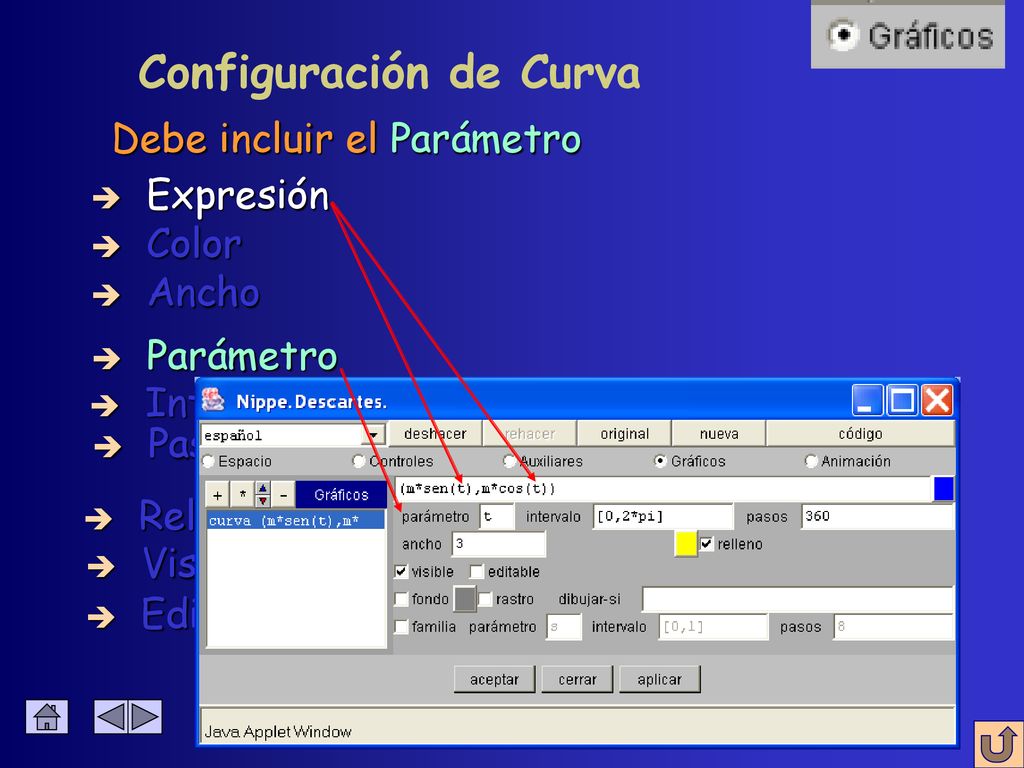

Debe incluir el Parámetro Expresión Color Ancho Parámetro Intervalo Pasos Relleno Visible Editable

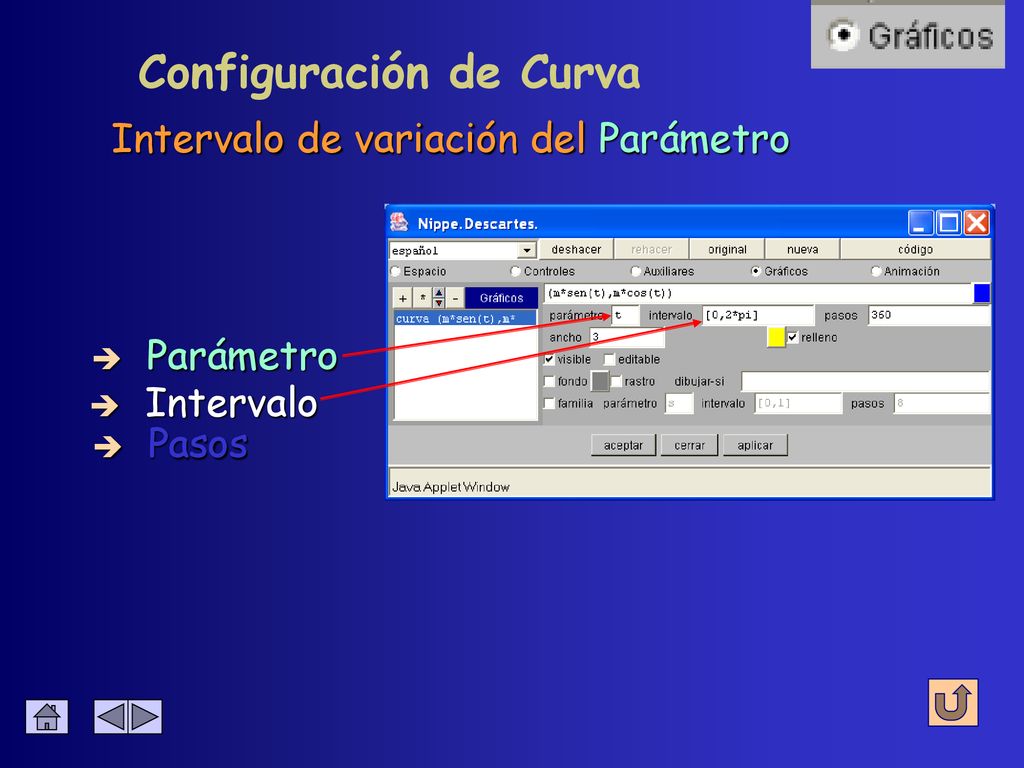

Intervalo de variación del Parámetro Parámetro Intervalo Pasos

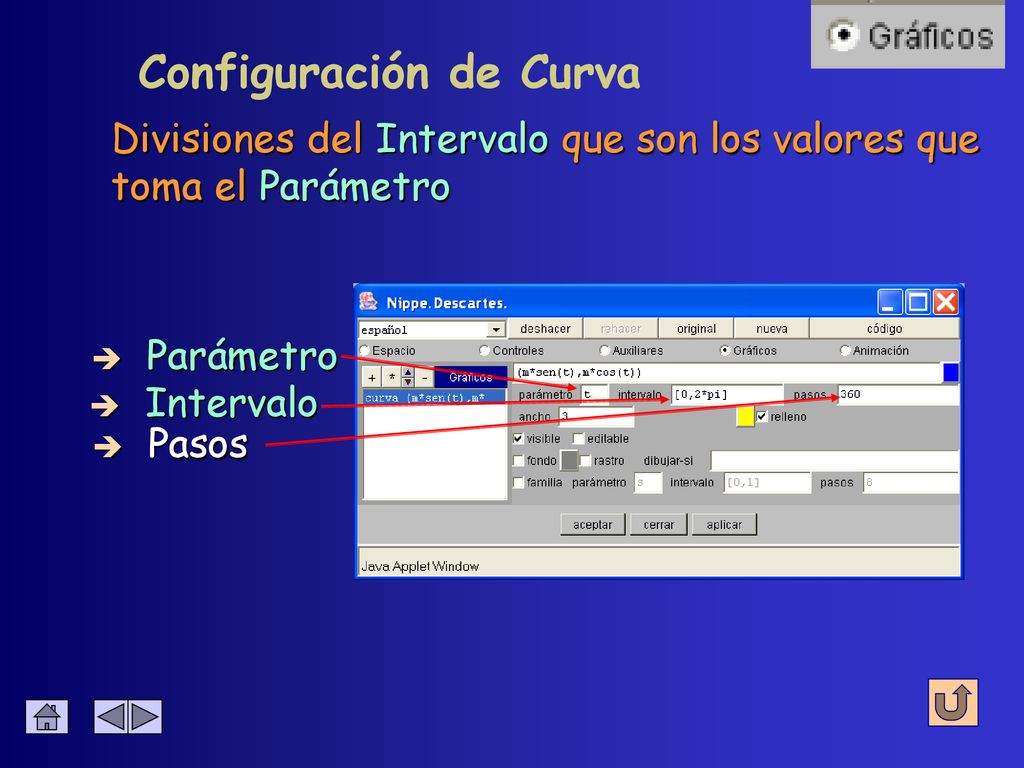

Divisiones del Intervalo que son los valores que toma el Parámetro Parámetro Intervalo Pasos

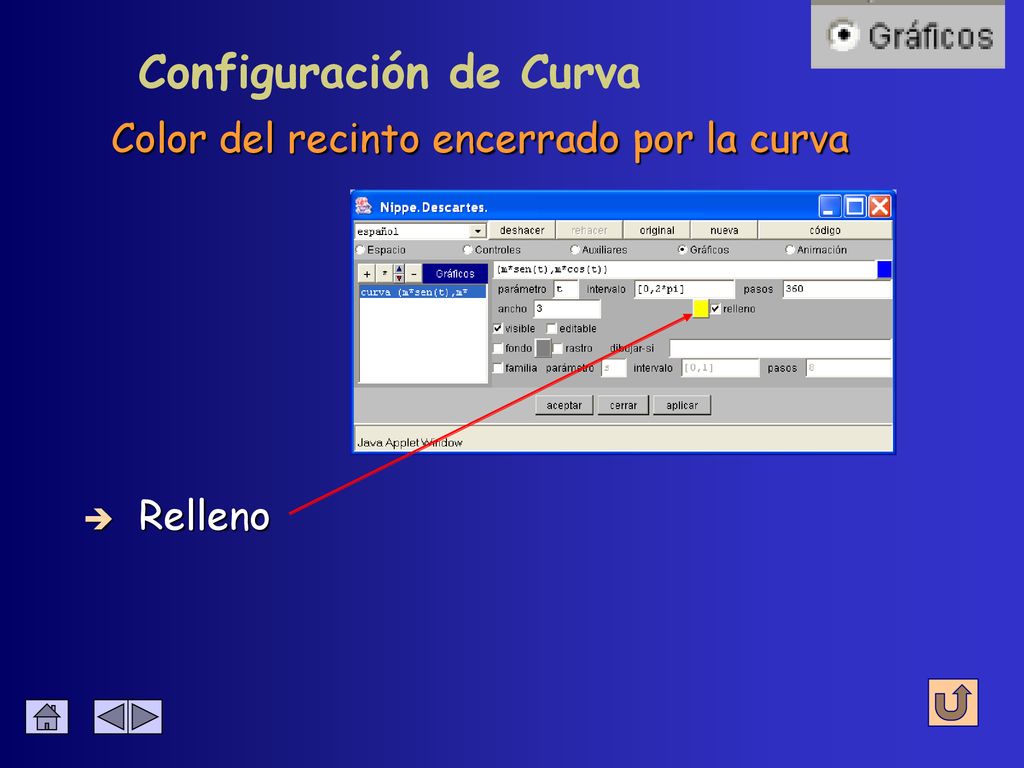

Color del recinto encerrado por la curva Relleno

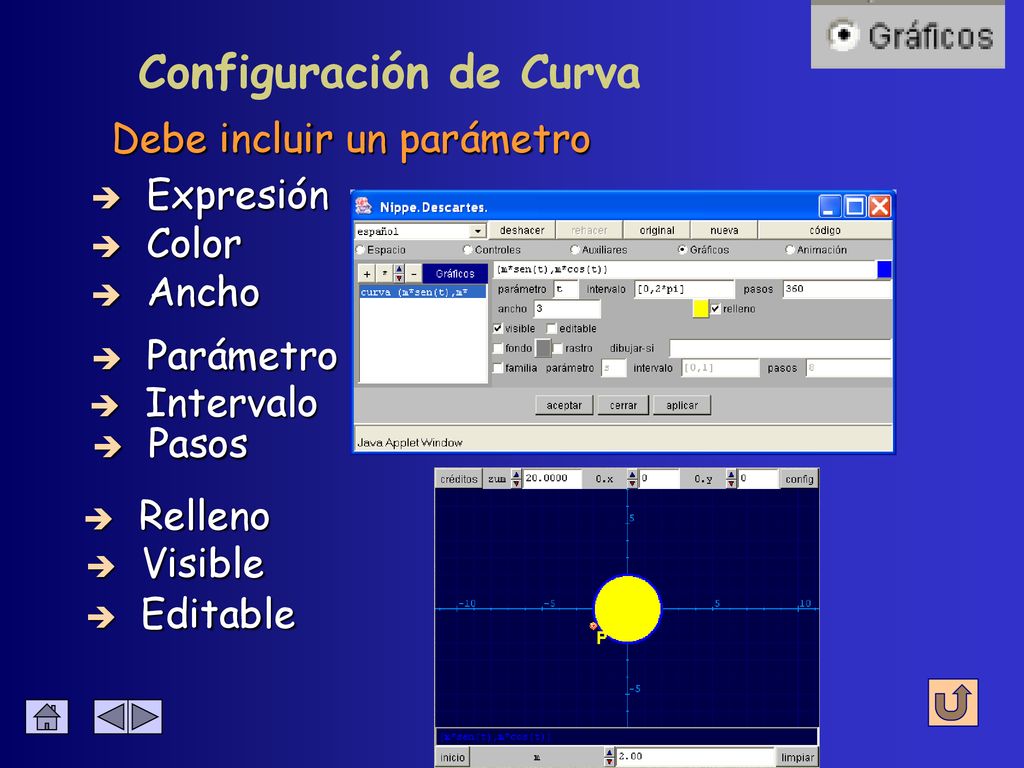

Debe incluir un parámetro Expresión Color Ancho Parámetro Intervalo Pasos Relleno Visible Editable

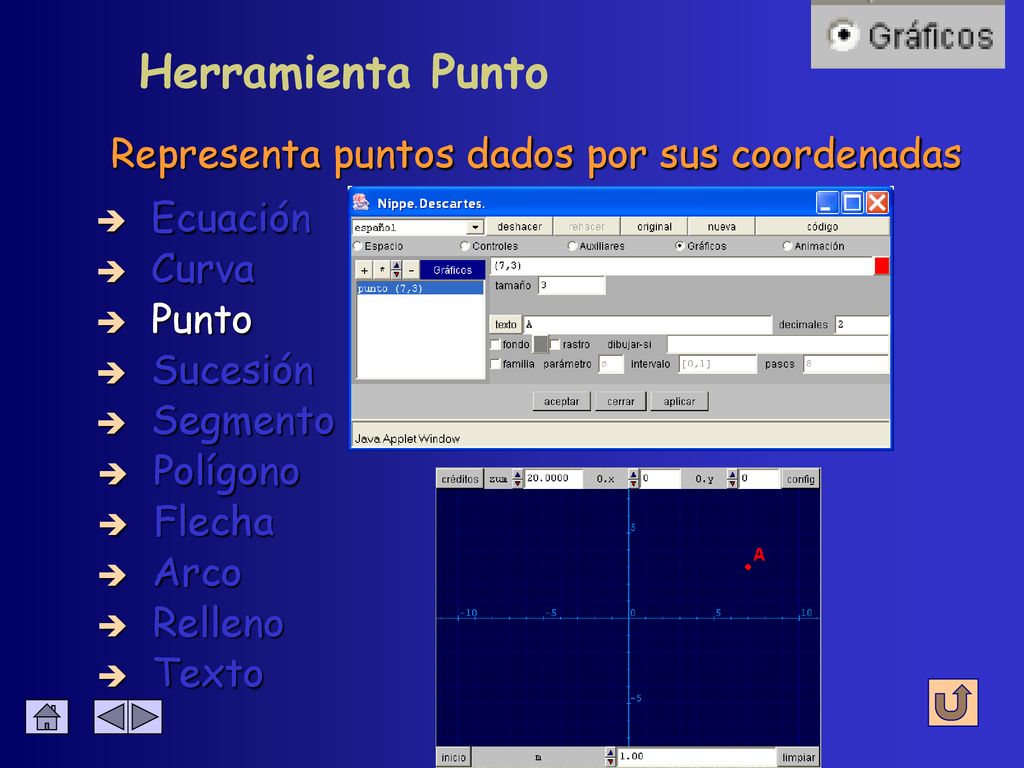

Herramienta Punto Representa puntos dados por sus coordenadas Ecuación
Curva Punto Sucesión Segmento Polígono Flecha Arco Relleno Texto

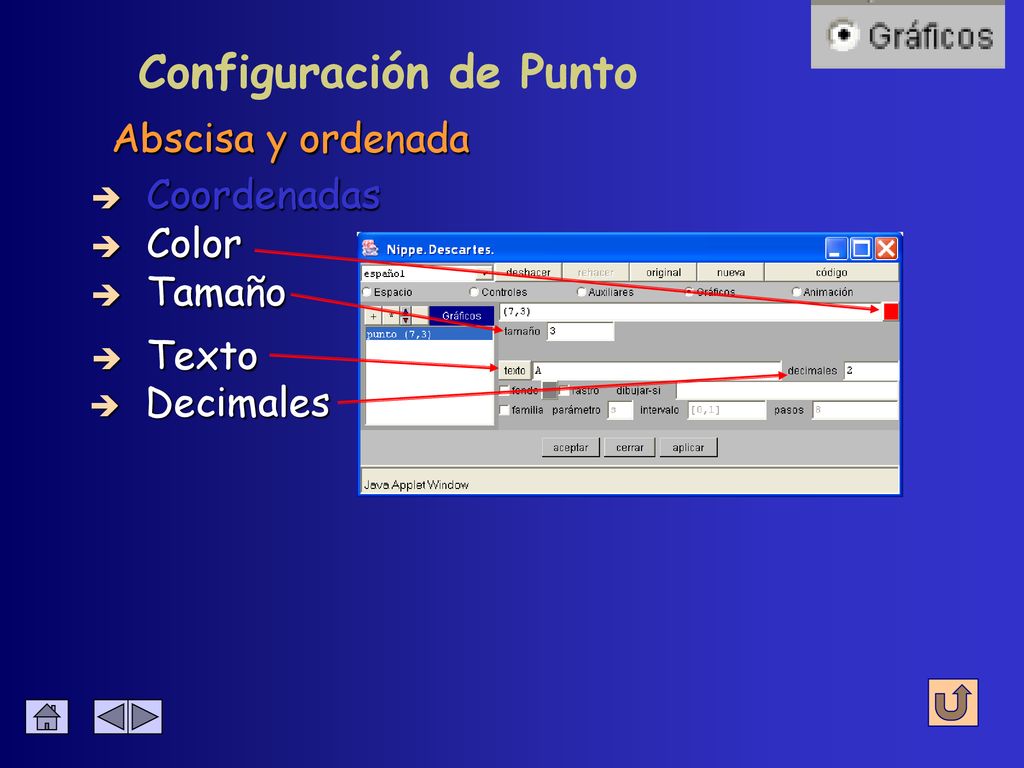

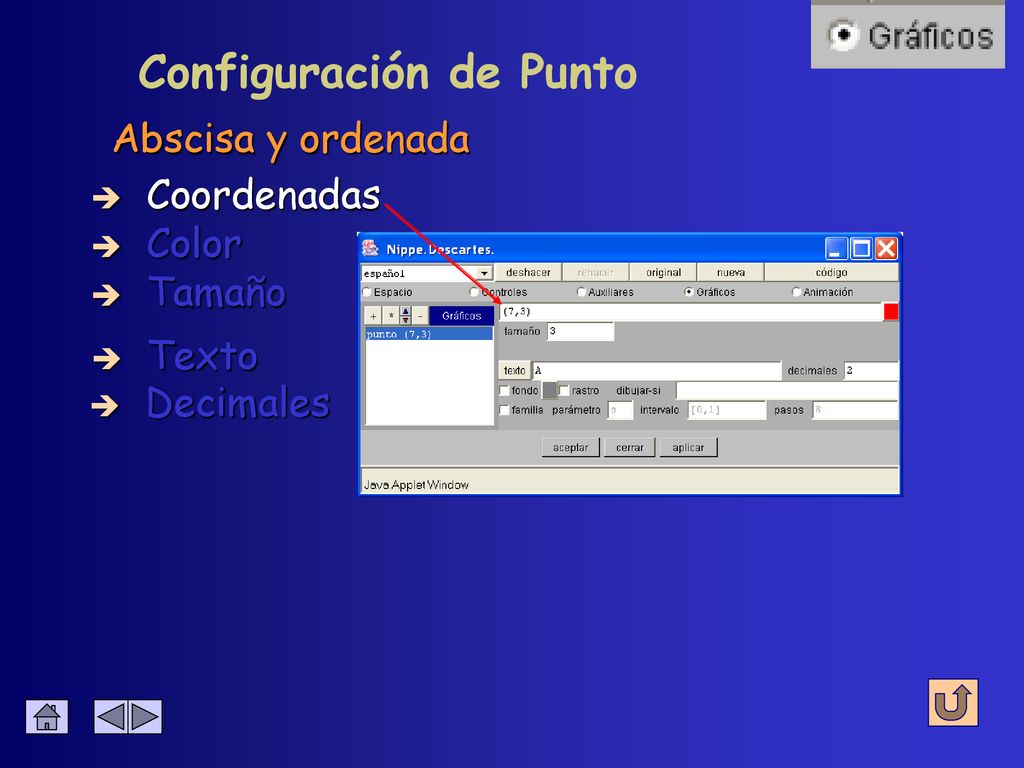

Configuración de Punto
Abscisa y ordenada Coordenadas Color Tamaño Texto Decimales

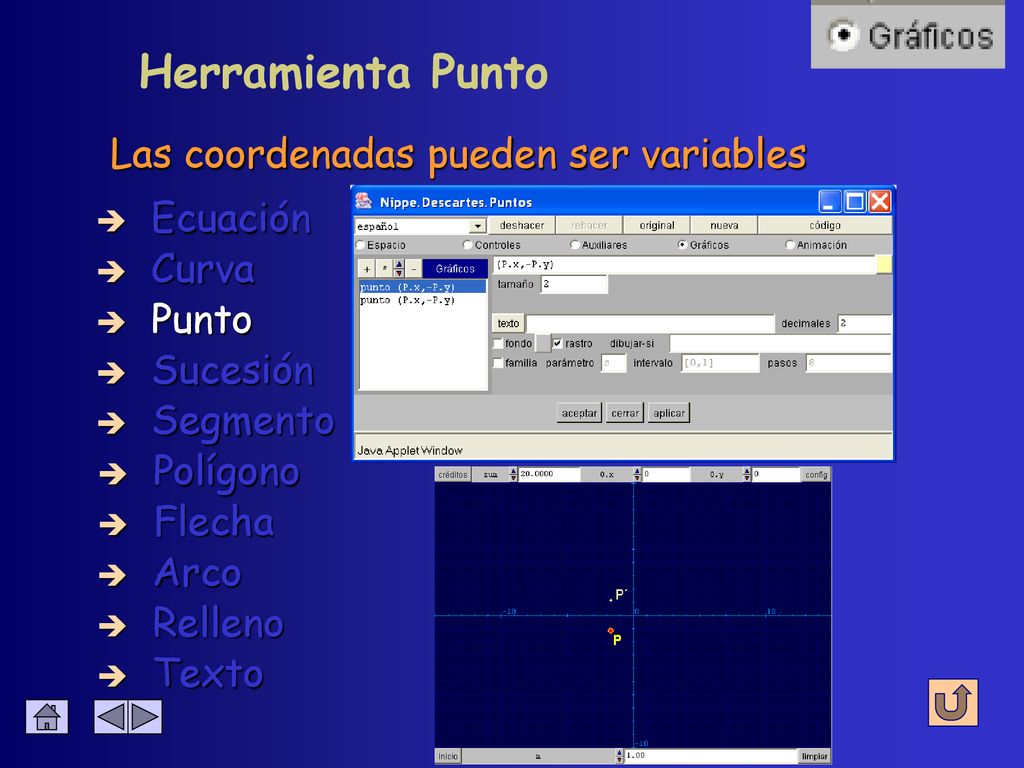

Herramienta Punto Las coordenadas pueden ser variables Ecuación Curva
Sucesión Segmento Polígono Flecha Arco Relleno Texto

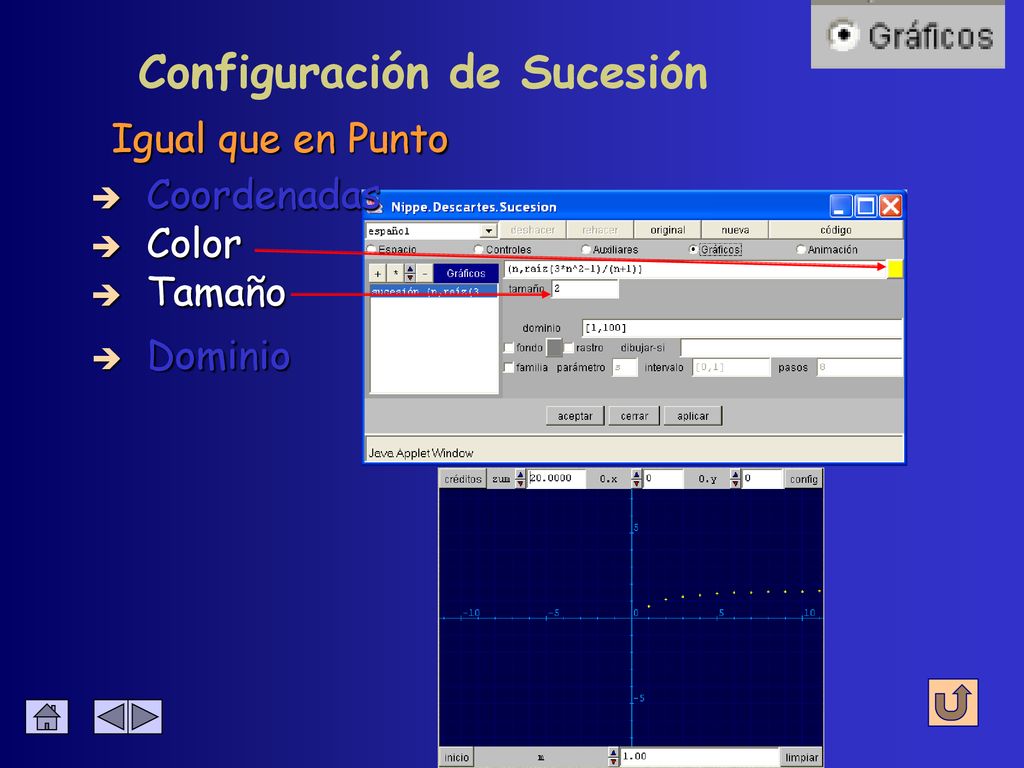

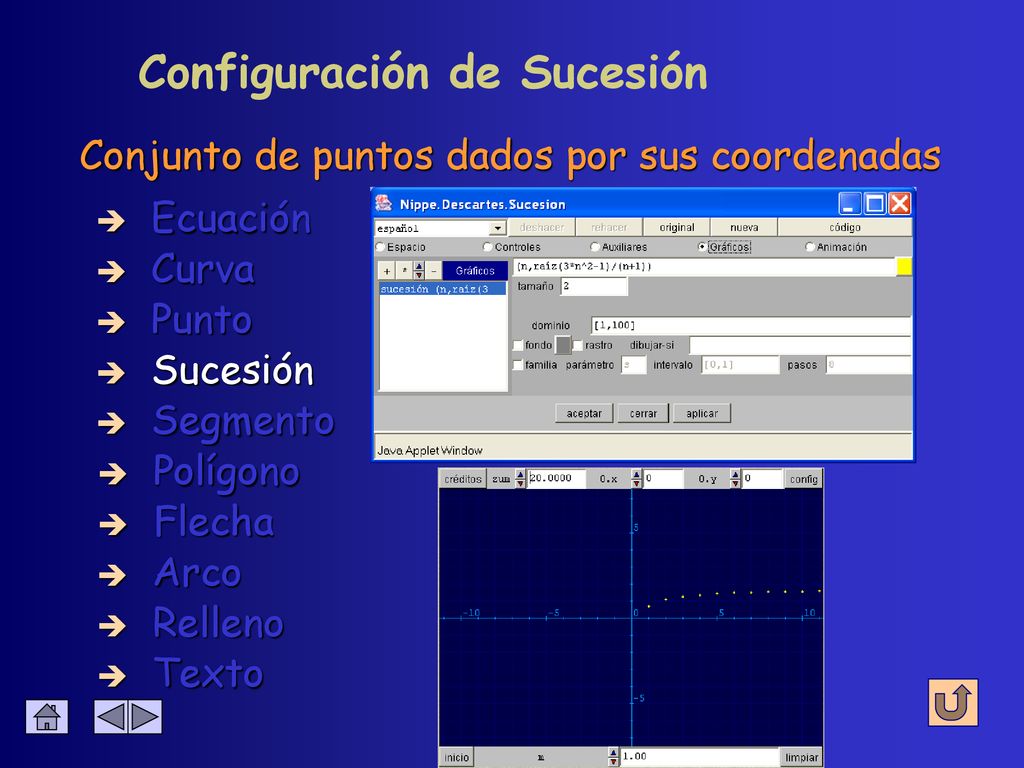

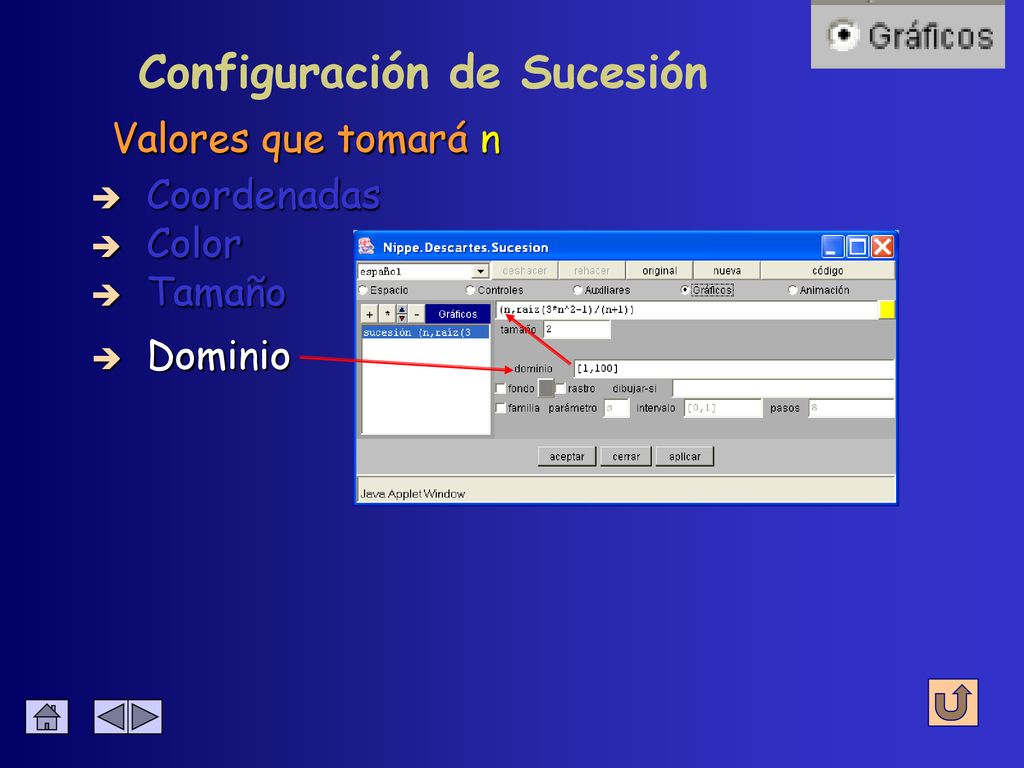

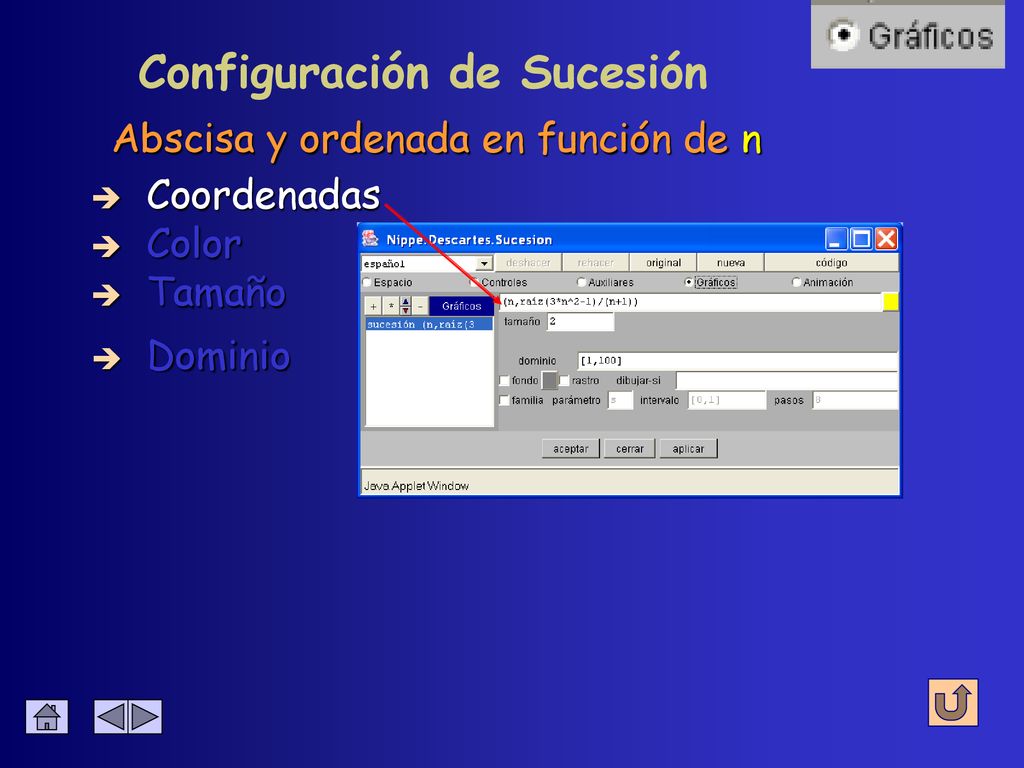

Configuración de Sucesión
Conjunto de puntos dados por sus coordenadas Ecuación Curva Punto Sucesión Segmento Polígono Flecha Arco Relleno Texto

Abscisa y ordenada en función de n Coordenadas Color Tamaño Dominio

Valores que tomará n Coordenadas Color Tamaño Dominio

Igual que en Punto Coordenadas Color Tamaño Dominio

Configuración de Segmento
Representa segmentos dados los extremos Ecuación Curva Punto Sucesión Segmento Polígono Flecha Arco Relleno Texto

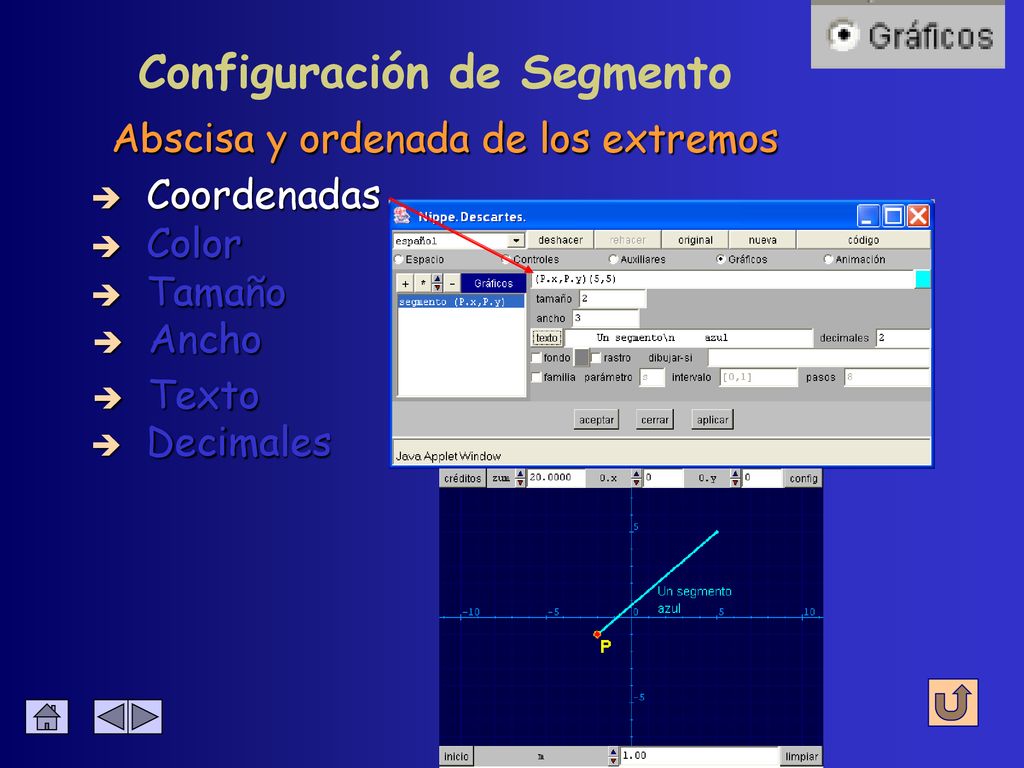

Abscisa y ordenada de los extremos Coordenadas Color Tamaño Ancho Texto Decimales

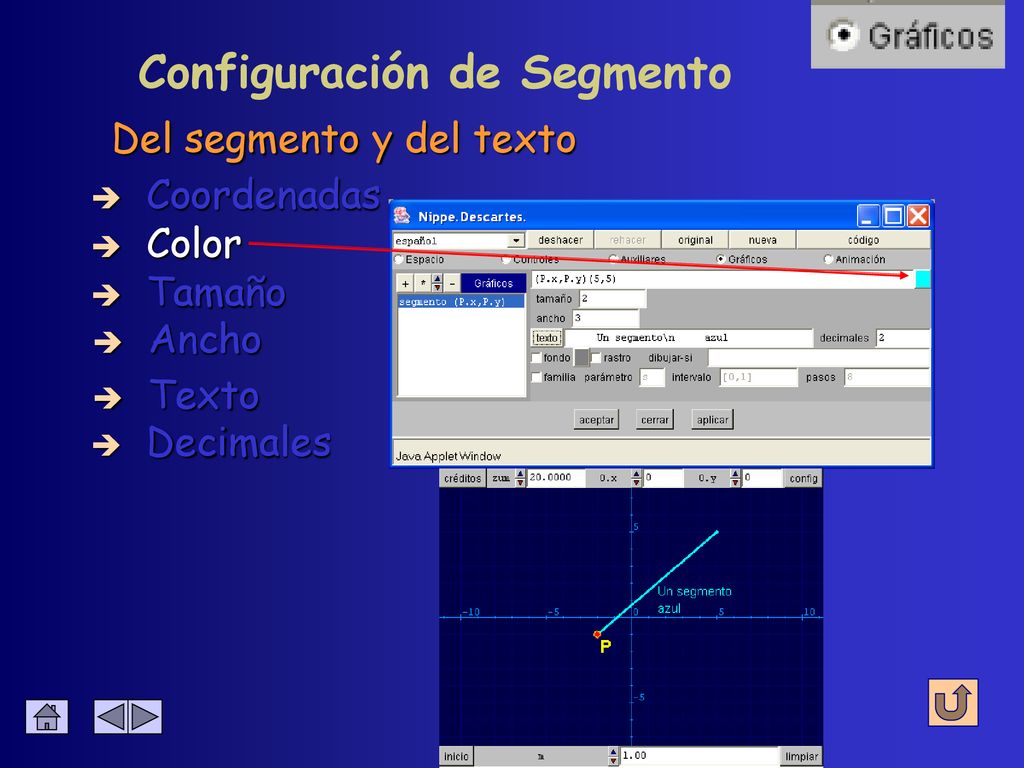

Del segmento y del texto Coordenadas Color Tamaño Ancho Texto Decimales

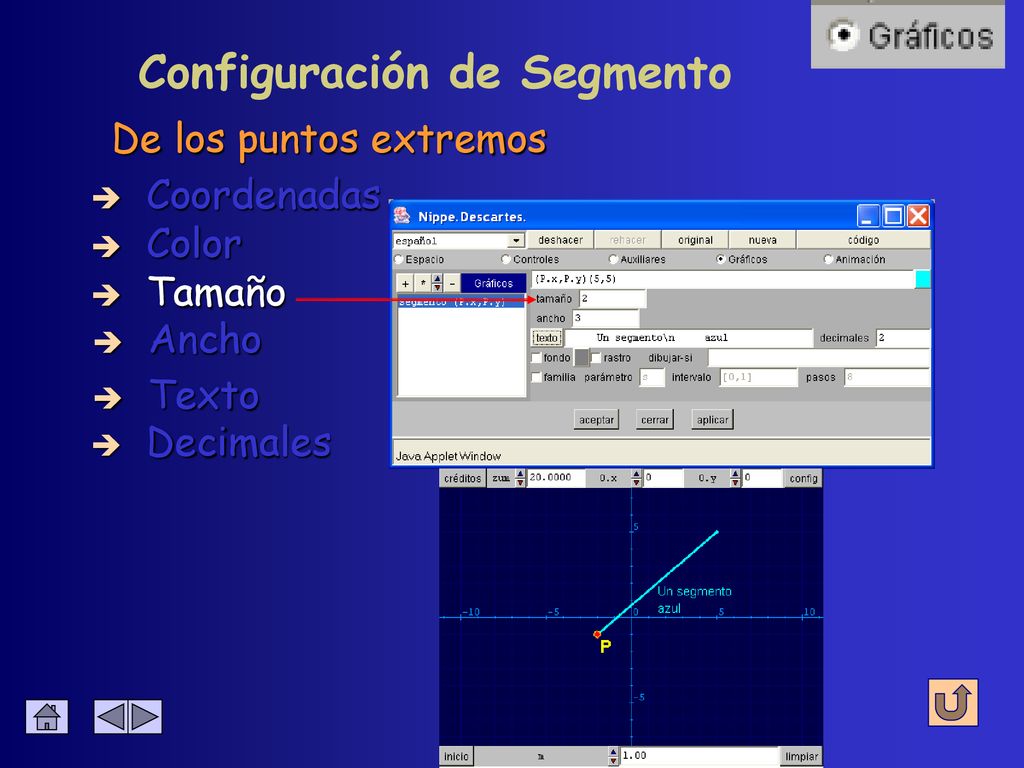

De los puntos extremos Coordenadas Color Tamaño Ancho Texto Decimales

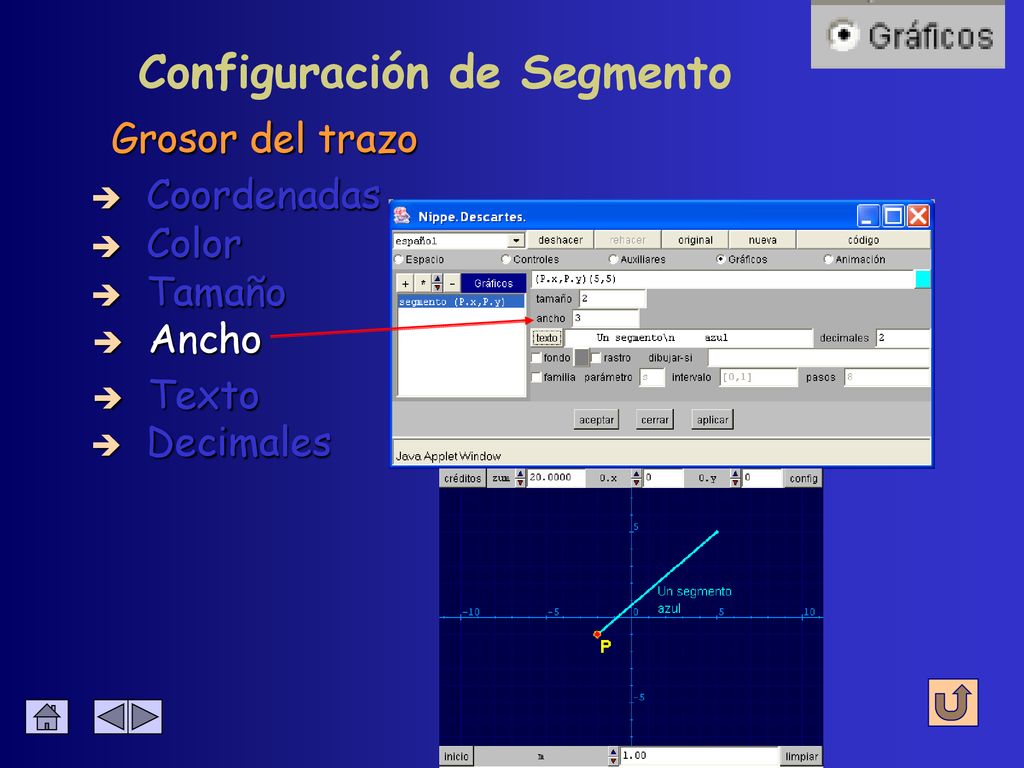

Grosor del trazo Coordenadas Color Tamaño Ancho Texto Decimales

Se escribe junto al segmento Coordenadas Color Tamaño Ancho Texto Decimales

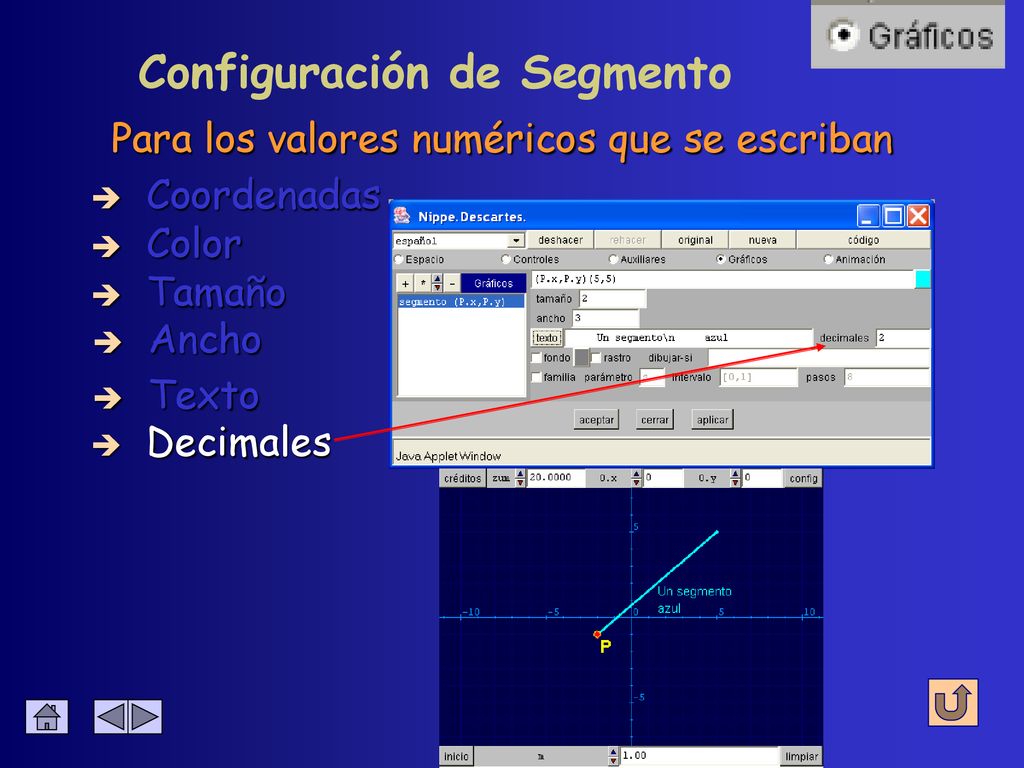

Para los valores numéricos que se escriban Coordenadas Color Tamaño Ancho Texto Decimales

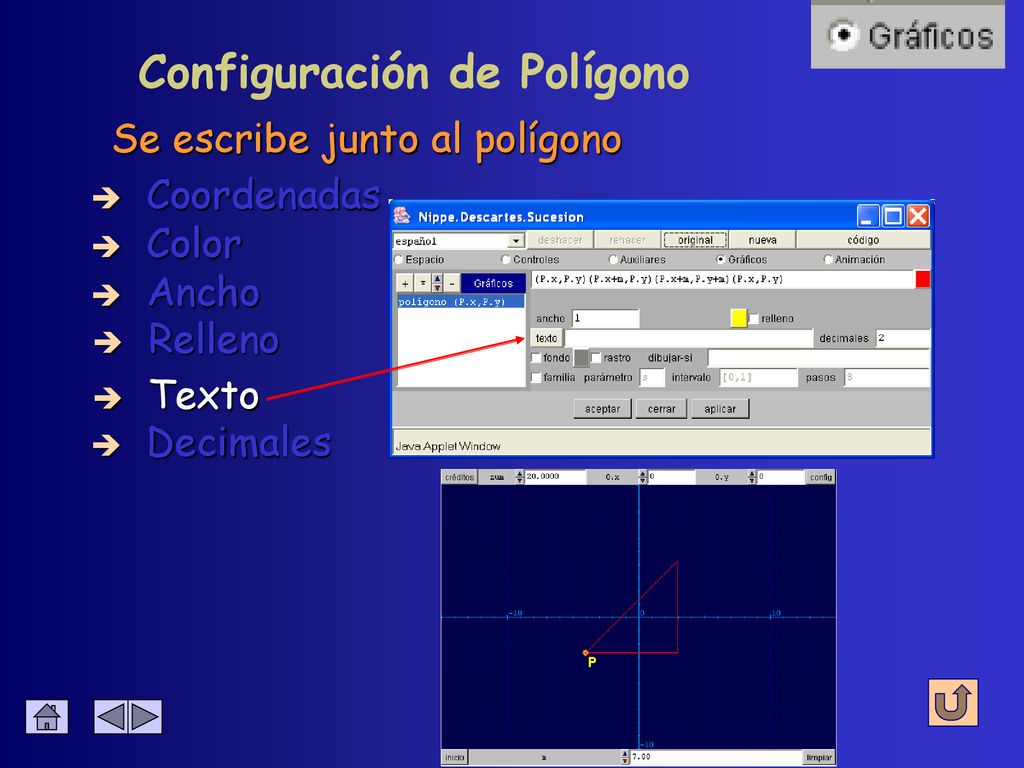

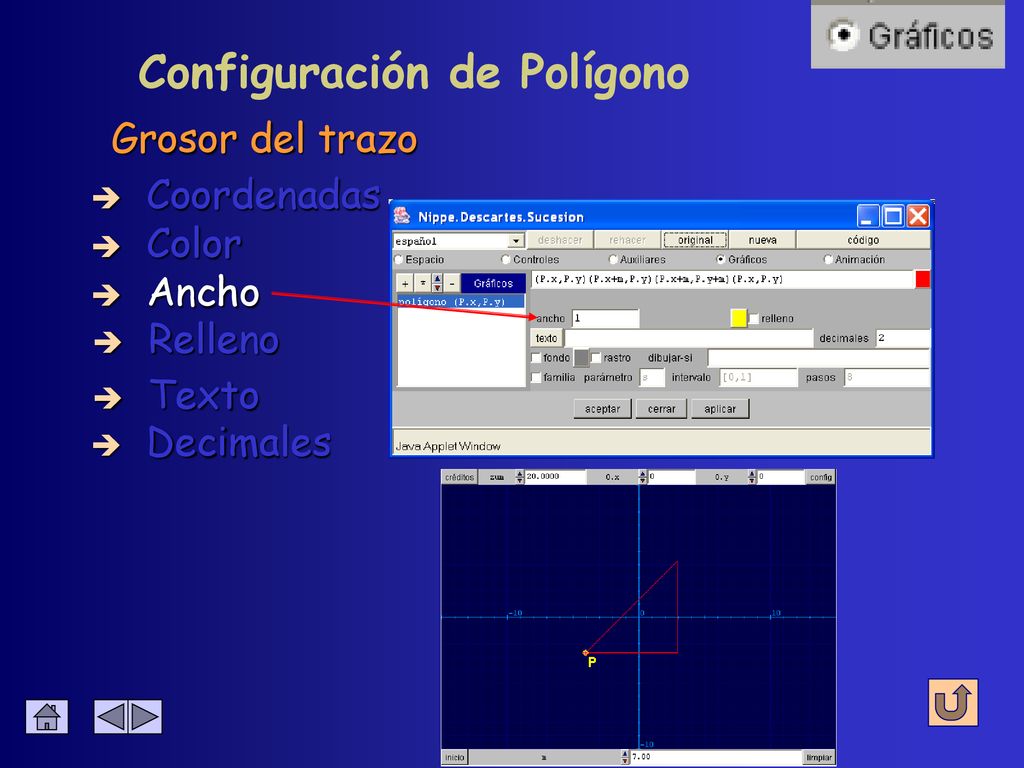

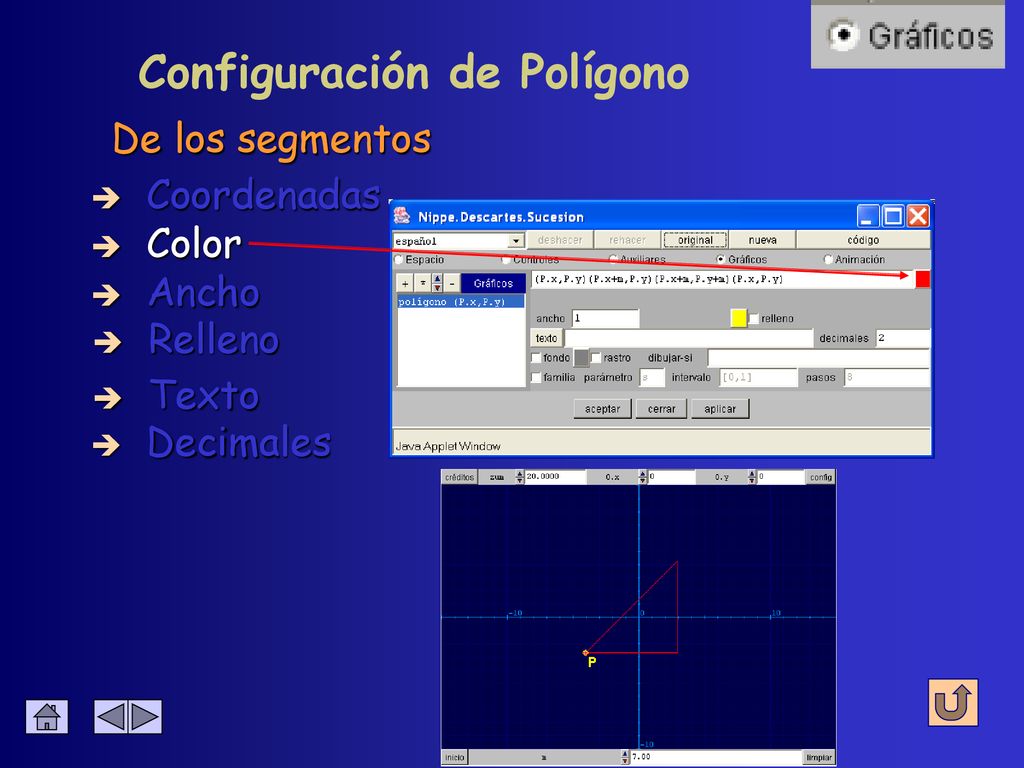

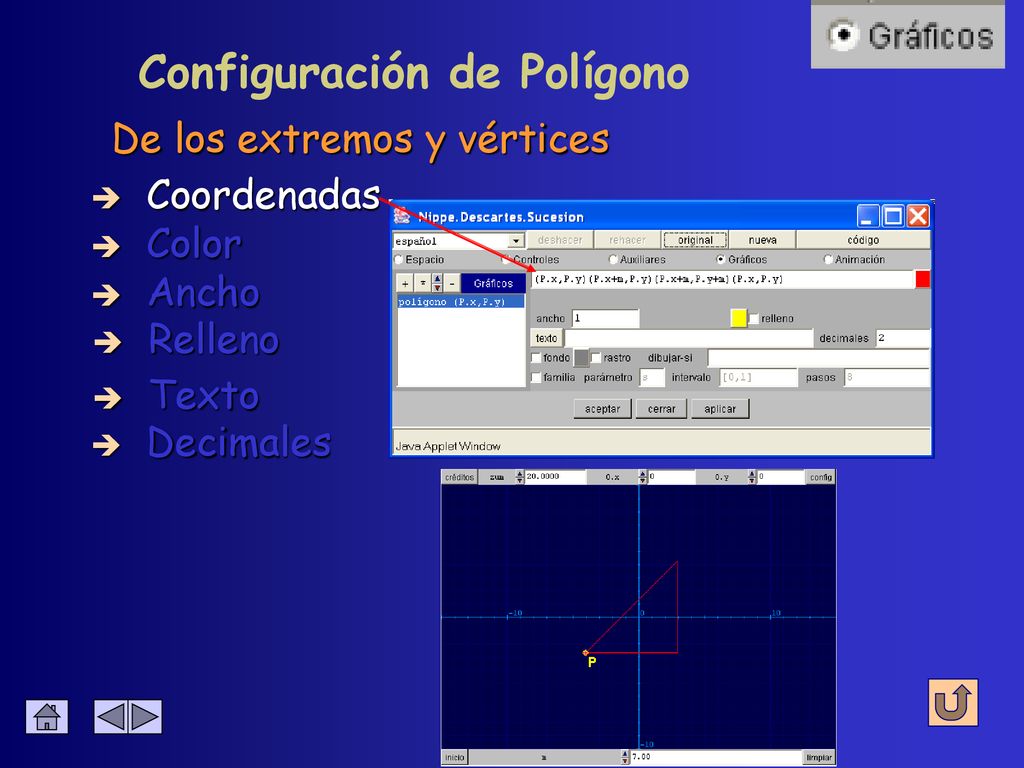

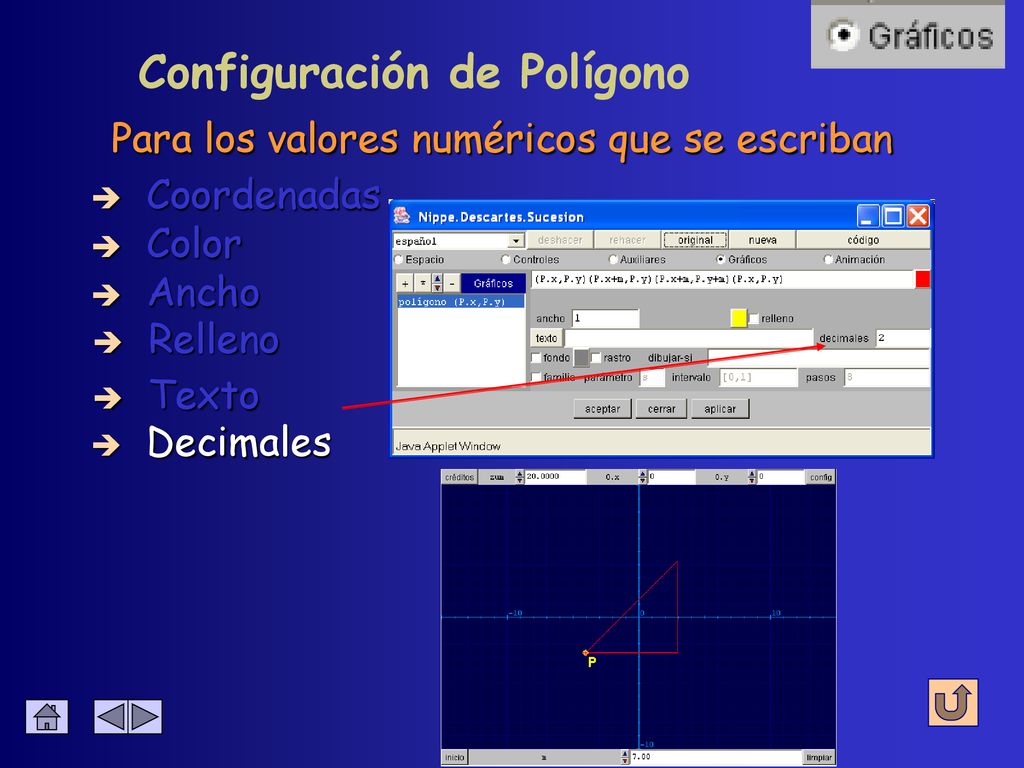

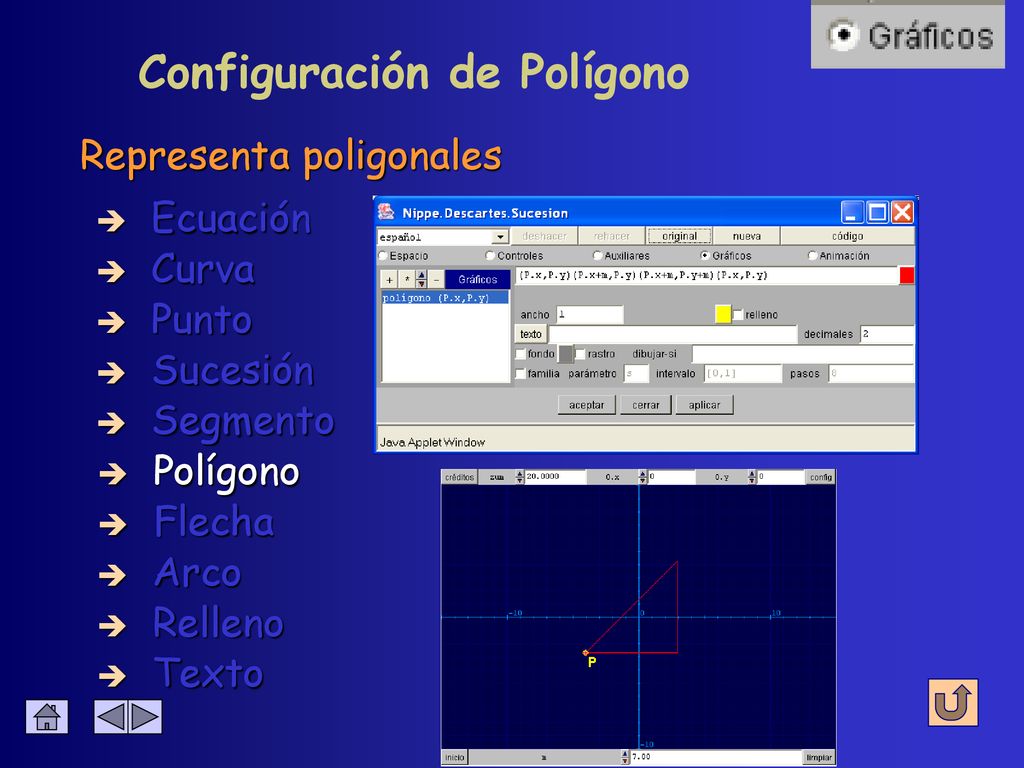

Configuración de Polígono
Representa poligonales Ecuación Curva Punto Sucesión Segmento Polígono Flecha Arco Relleno Texto

De los extremos y vértices Coordenadas Color Ancho Relleno Texto Decimales

De los segmentos Coordenadas Color Ancho Relleno Texto Decimales

Grosor del trazo Coordenadas Color Ancho Relleno Texto Decimales

Del recinto que encierra Coordenadas Color Ancho Relleno Texto Decimales

Se escribe junto al polígono Coordenadas Color Ancho Relleno Texto Decimales

Para los valores numéricos que se escriban Coordenadas Color Ancho Relleno Texto Decimales

Configuración de Flecha

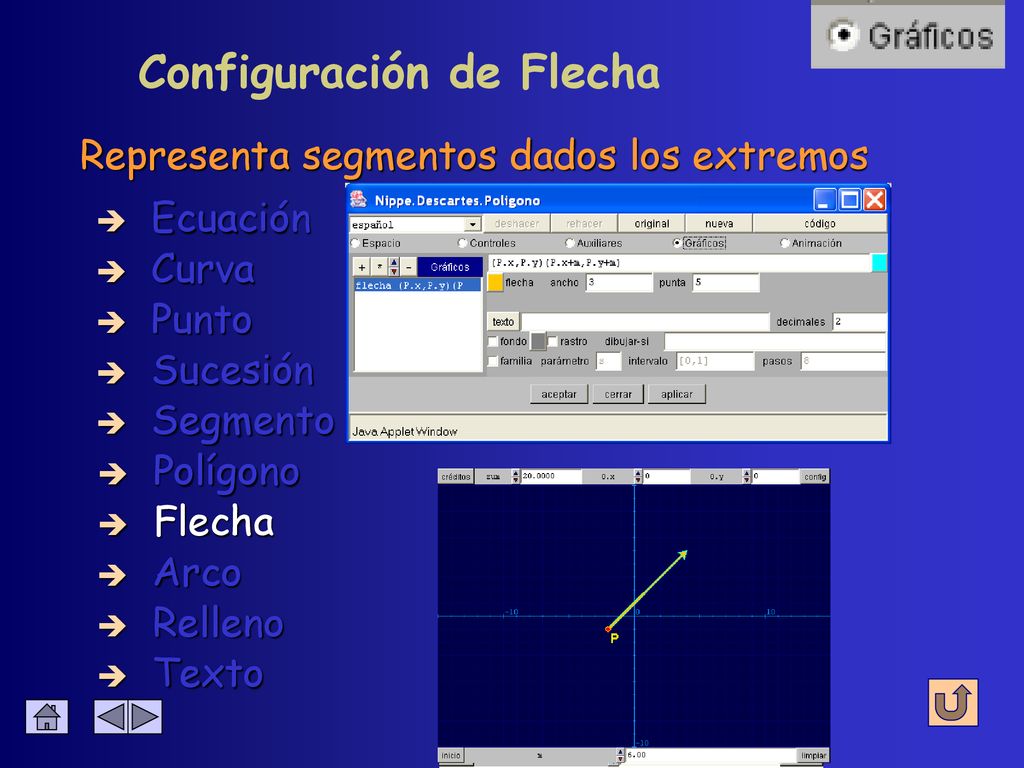

Representa segmentos dados los extremos Ecuación Curva Punto Sucesión Segmento Polígono Flecha Arco Relleno Texto

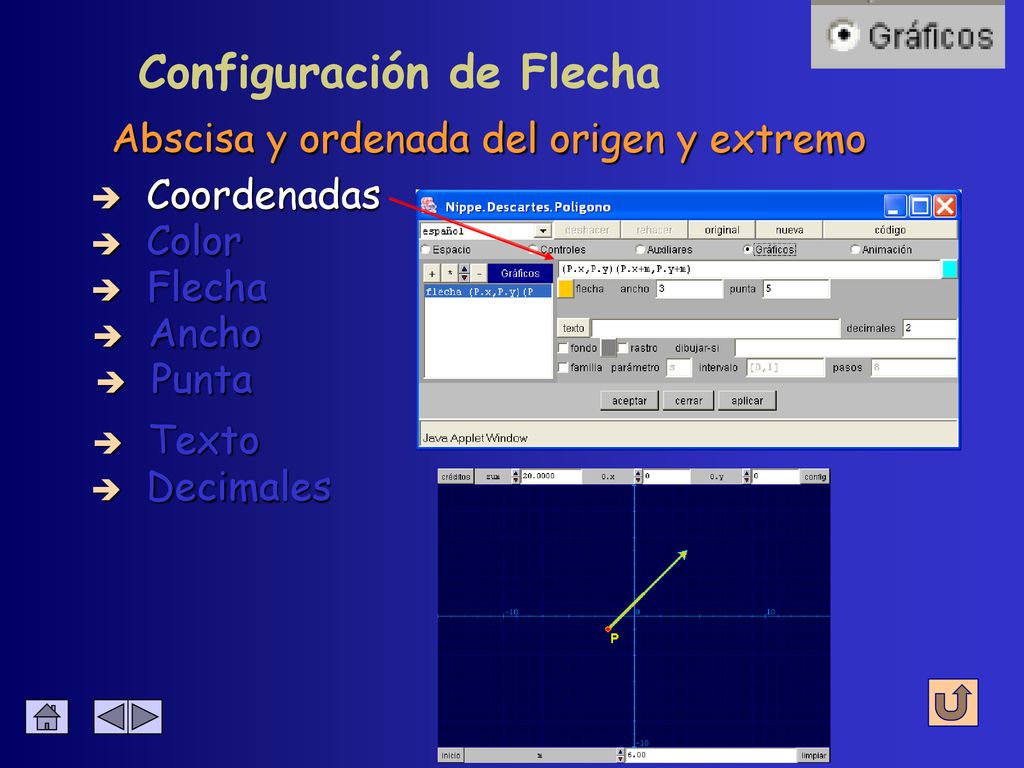

Abscisa y ordenada del origen y extremo Coordenadas Color Flecha Ancho Punta Texto Decimales

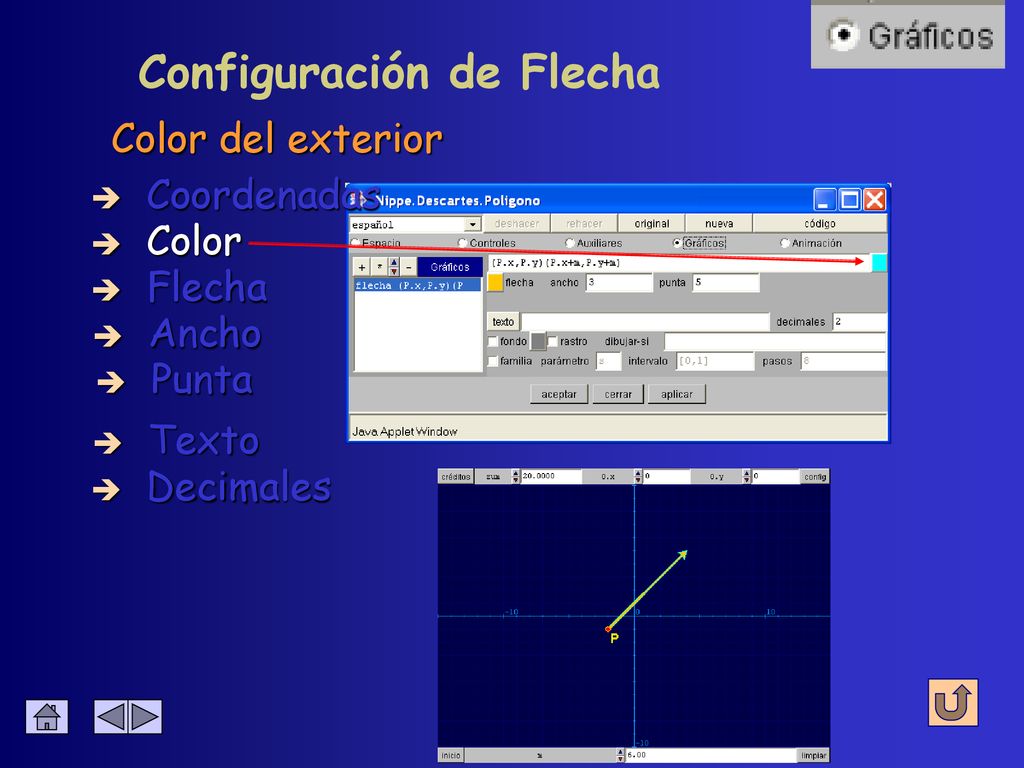

Color del exterior Coordenadas Color Flecha Ancho Punta Texto Decimales

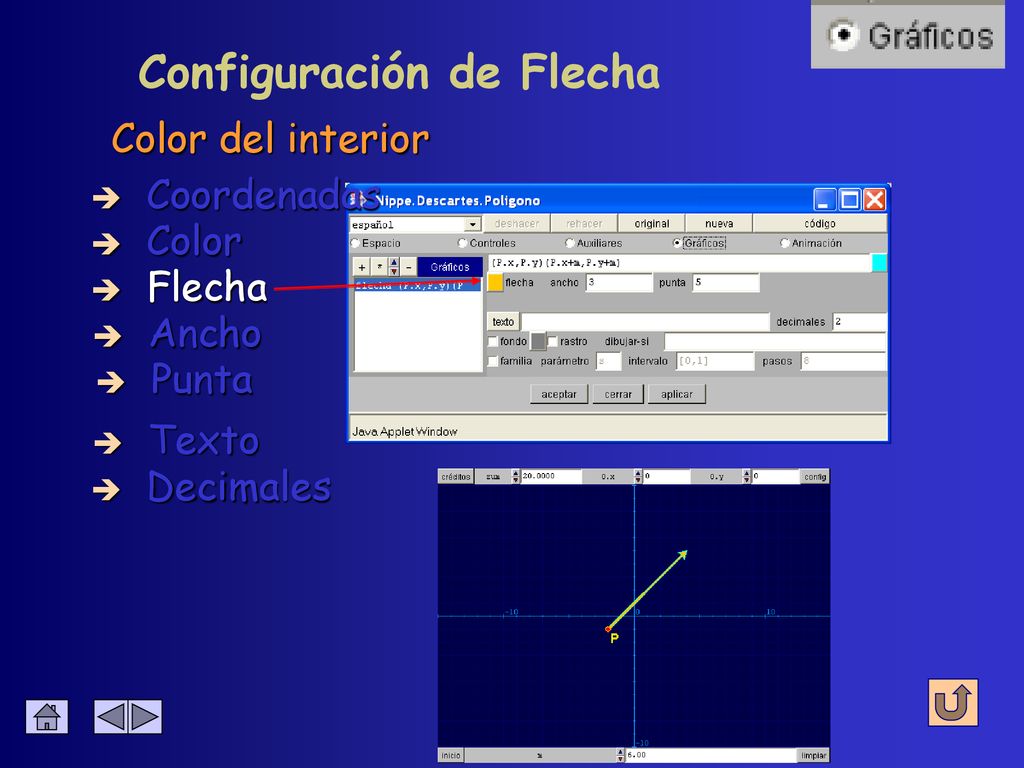

Color del interior Coordenadas Color Flecha Ancho Punta Texto Decimales

Grosor del trazo Coordenadas Color Flecha Ancho Punta Texto Decimales

Tamaño de la punta de flecha Coordenadas Color Flecha Ancho Punta Texto Decimales

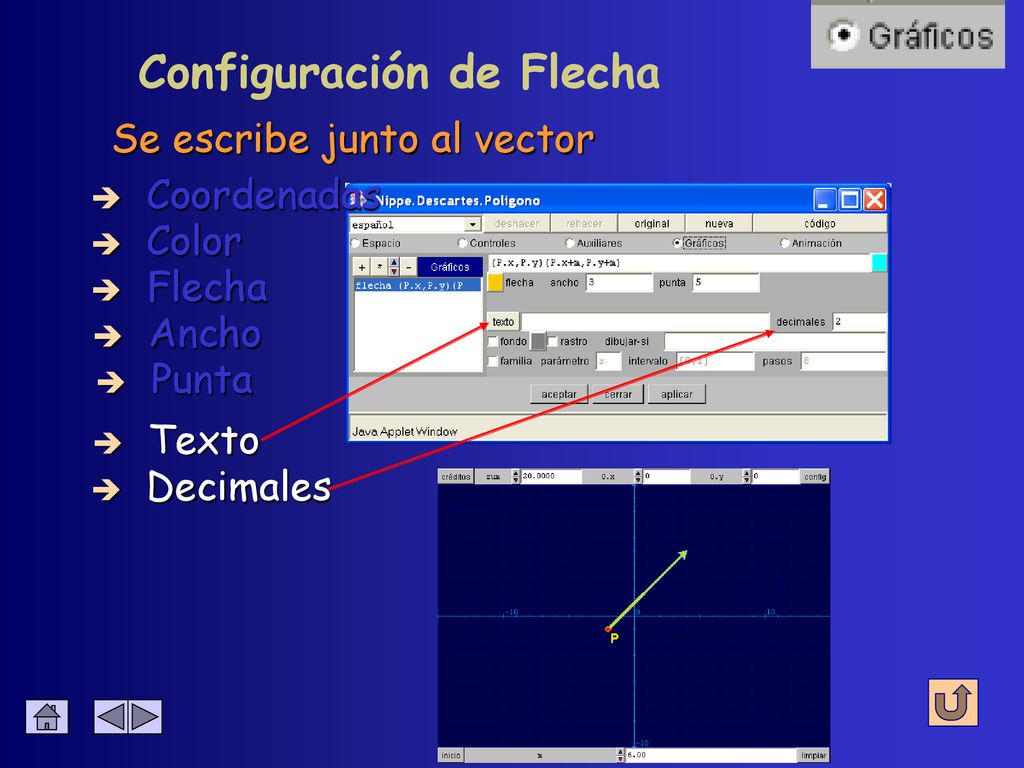

Se escribe junto al vector Coordenadas Color Flecha Ancho Punta Texto Decimales

Configuración de Arco Representa arcos y ángulos Ecuación Curva Punto
Sucesión Segmento Polígono Flecha Arco Relleno Texto

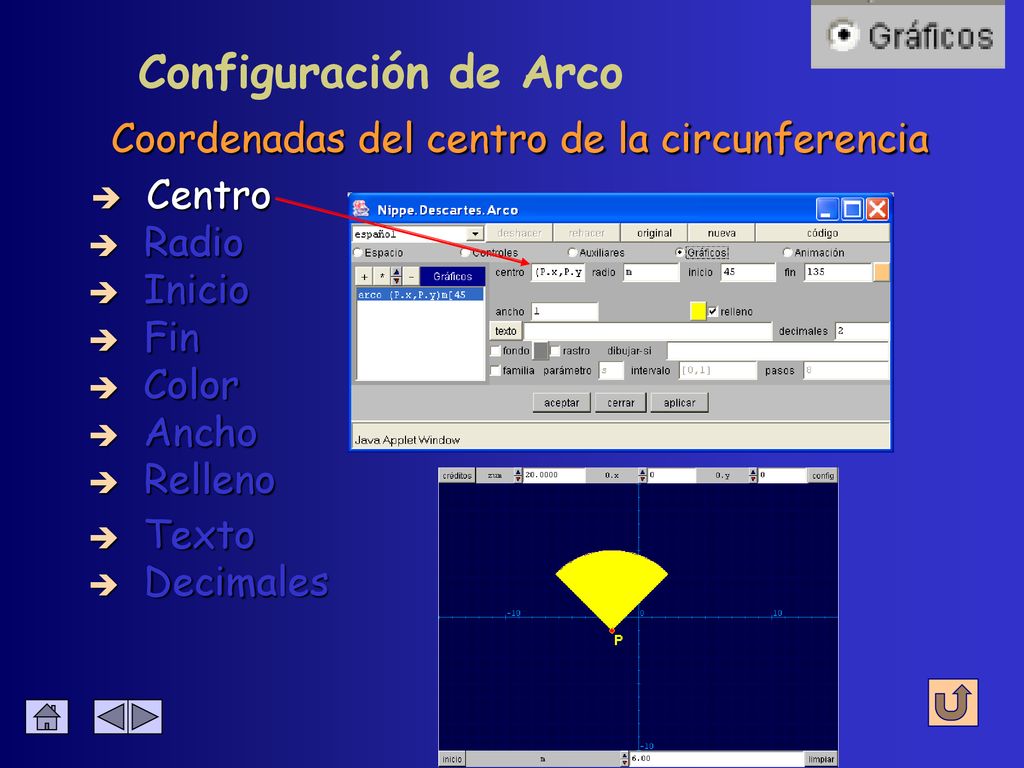

Configuración de Arco Coordenadas del centro de la circunferencia
Radio Inicio Fin Color Ancho Relleno Texto Decimales

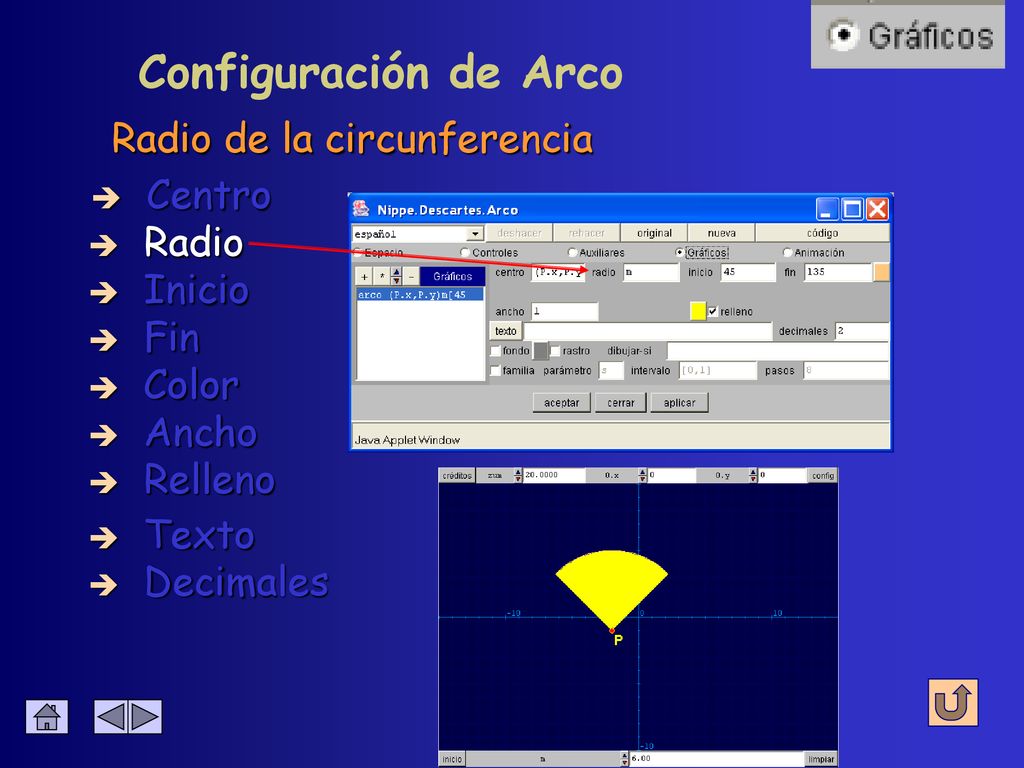

Configuración de Arco Radio de la circunferencia Centro Radio Inicio
Fin Color Ancho Relleno Texto Decimales

Configuración de Arco Ángulo o punto donde comienza el arco Centro

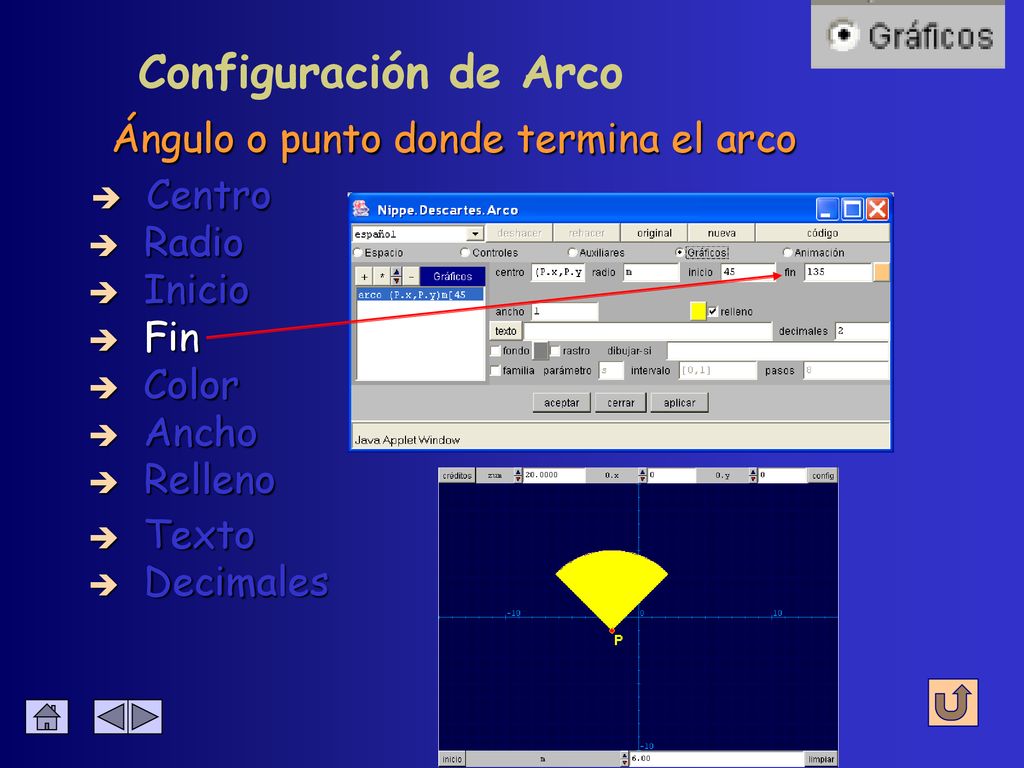

Configuración de Arco Ángulo o punto donde termina el arco Centro

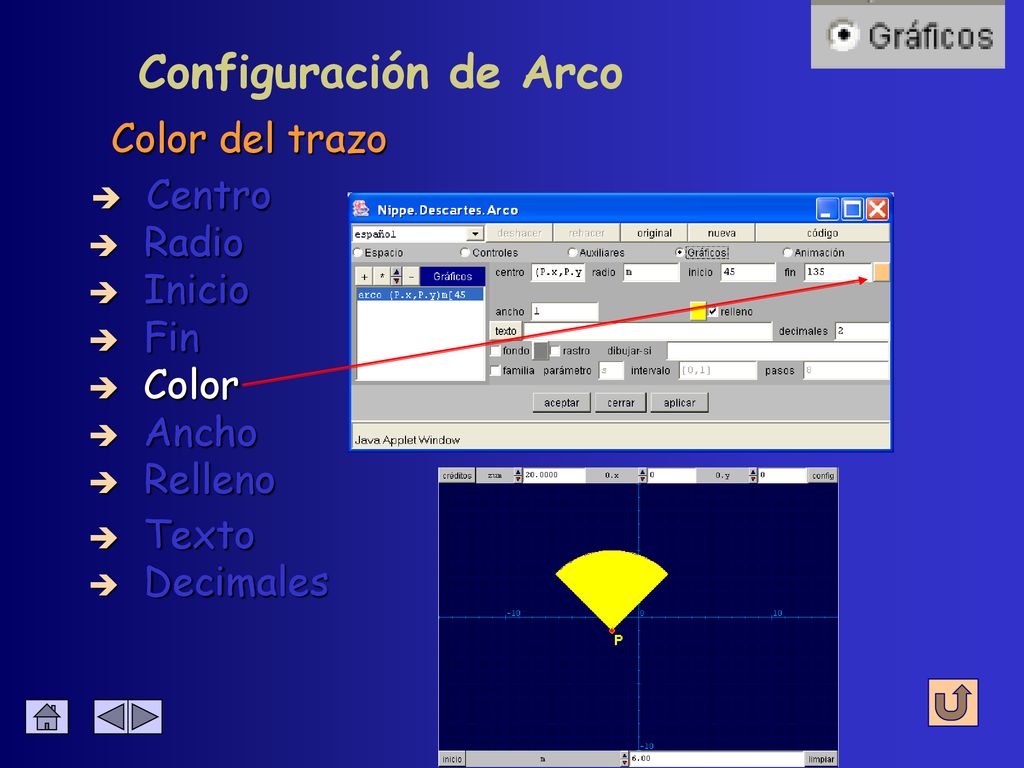

Configuración de Arco Color del trazo Centro Radio Inicio Fin Color
Ancho Relleno Texto Decimales

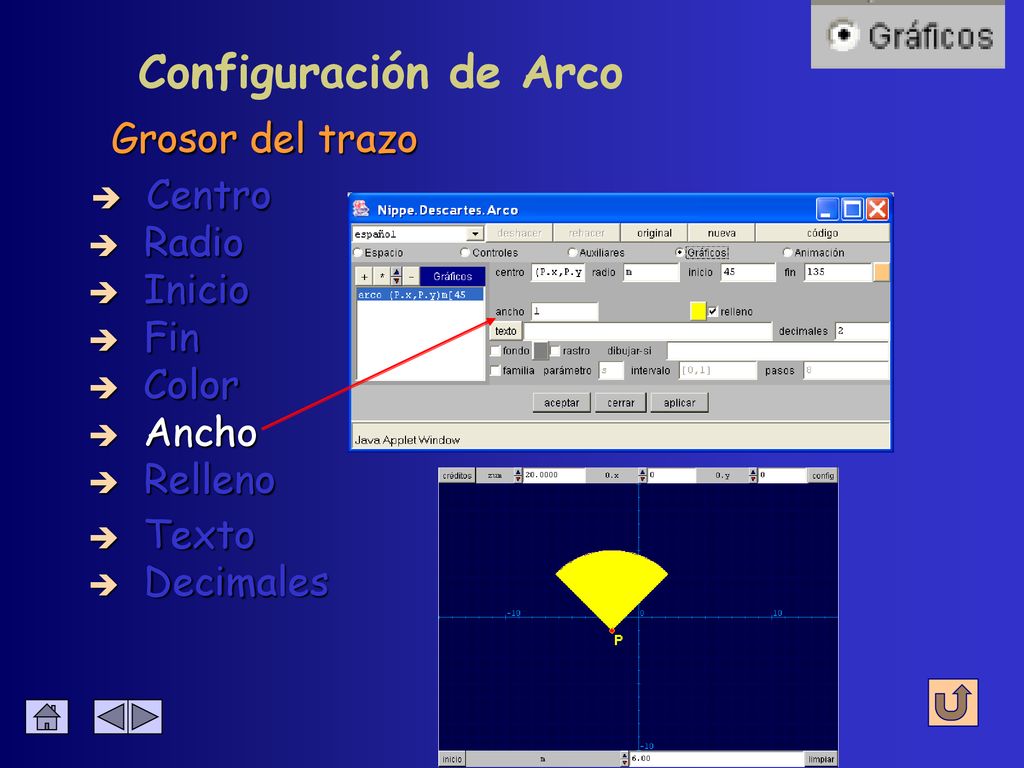

Configuración de Arco Grosor del trazo Centro Radio Inicio Fin Color
Ancho Relleno Texto Decimales

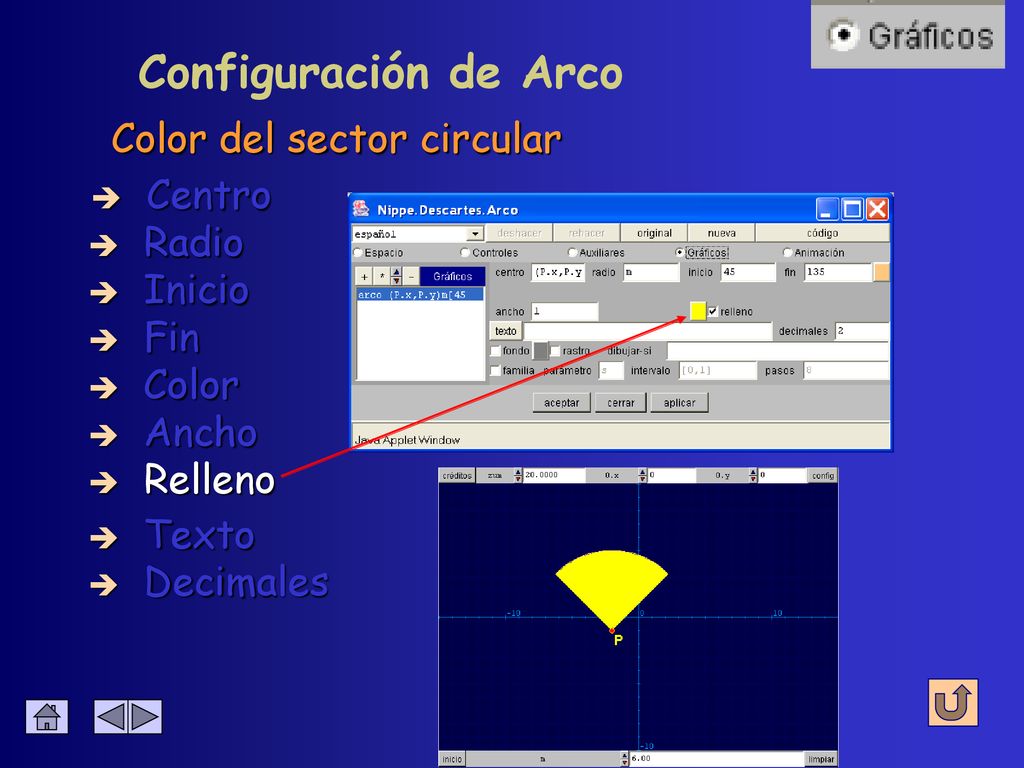

Configuración de Arco Color del sector circular Centro Radio Inicio

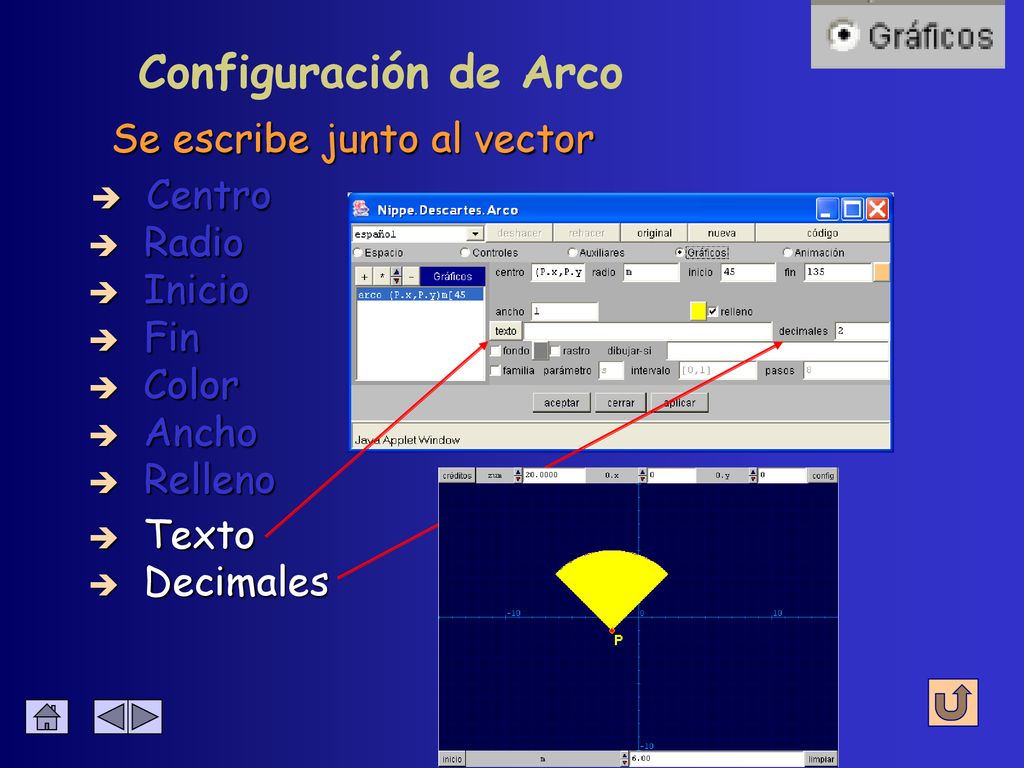

Configuración de Arco Se escribe junto al vector Centro Radio Inicio

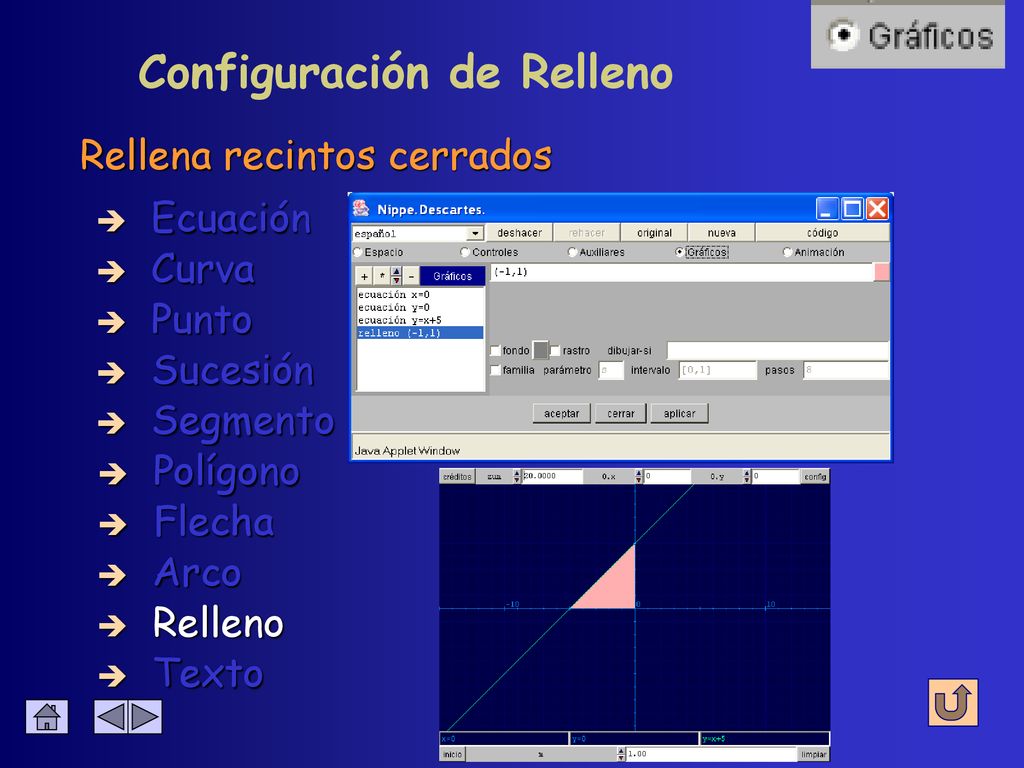

Configuración de Relleno
Rellena recintos cerrados Ecuación Curva Punto Sucesión Segmento Polígono Flecha Arco Relleno Texto

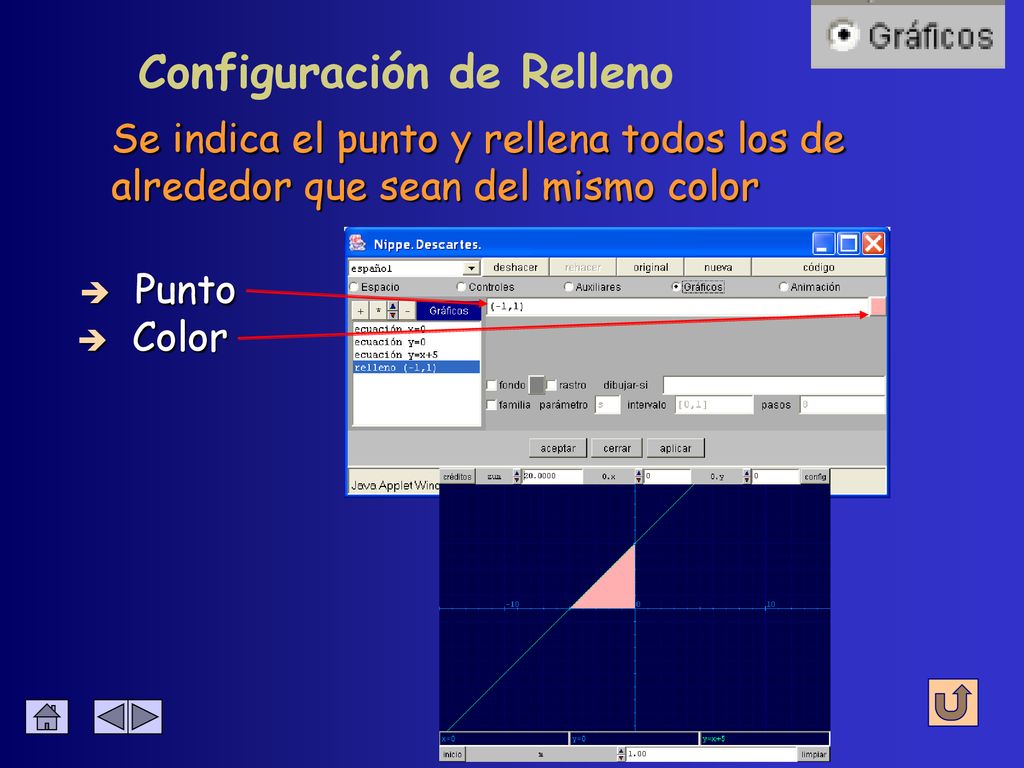

Configuración de Relleno
Se indica el punto y rellena todos los de alrededor que sean del mismo color Punto Color

Escribe textos dentro de la escena Ecuación Curva Punto Sucesión Segmento Polígono Flecha Arco Relleno Texto

Las coordenadas absolutas de la escena en píxeles, donde comenzará a escribirse el texto Coordenadas Color Texto Decimales

Del texto Coordenadas Color Texto Decimales

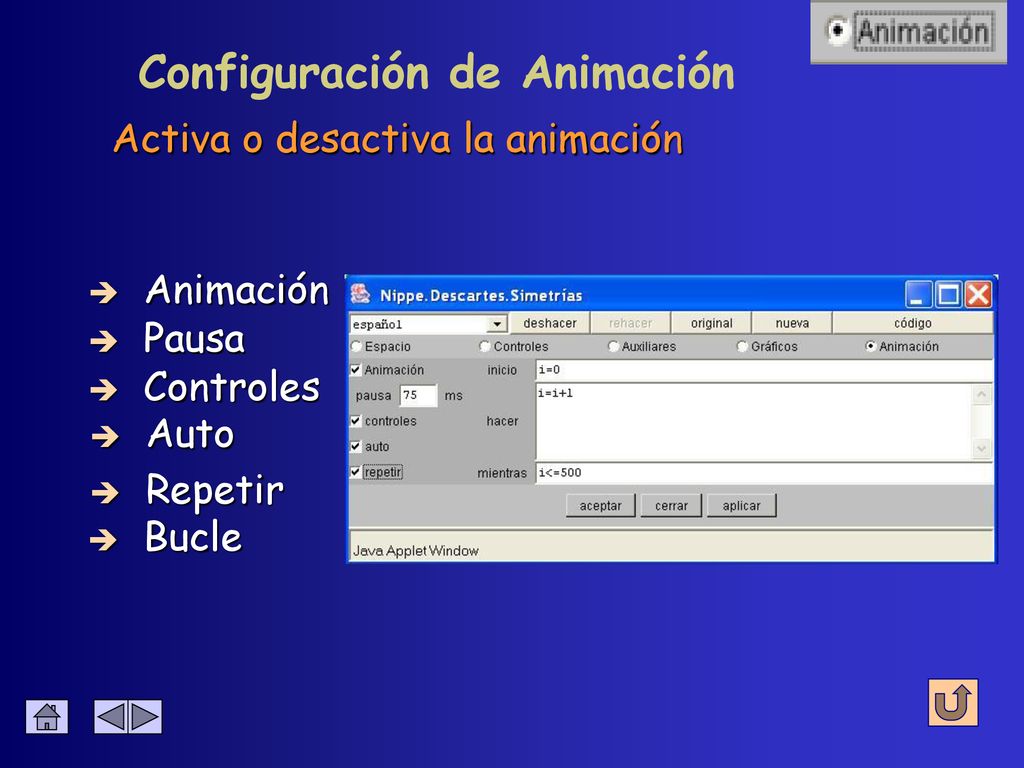

Configuración de Animación
Activa o desactiva la animación Animación Pausa Controles Auto Repetir Bucle

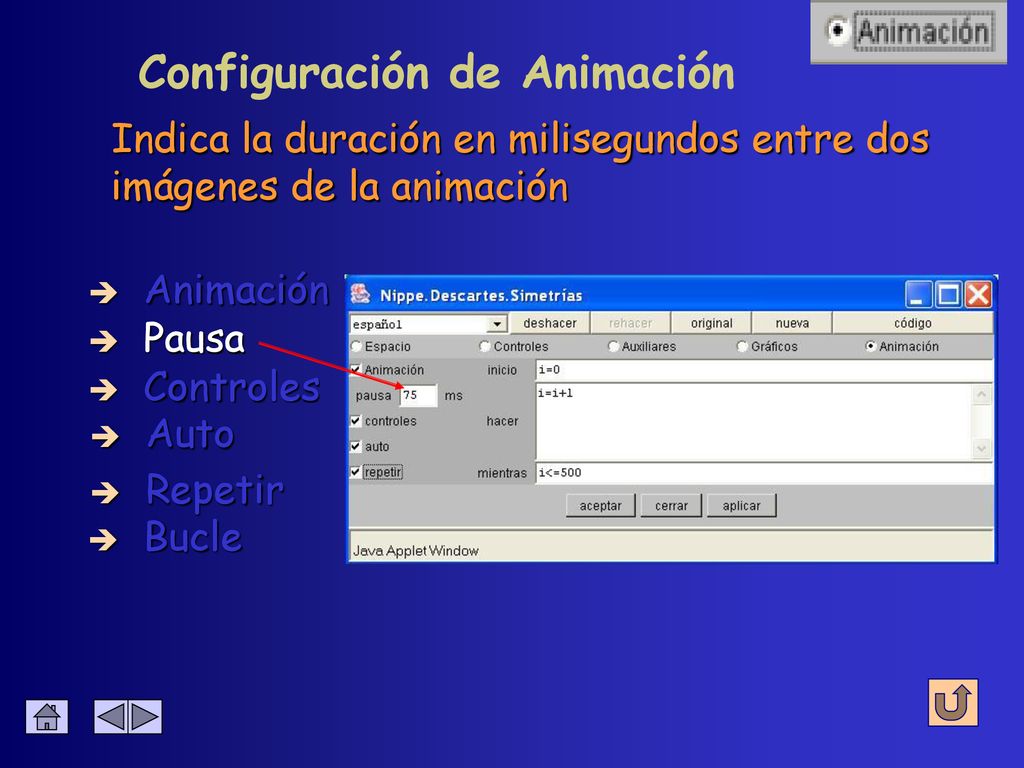

Indica la duración en milisegundos entre dos imágenes de la animación Animación Pausa Controles Auto Repetir Bucle

Muestra u oculta los controles de reproducción Animación Pausa Controles Auto Repetir Bucle

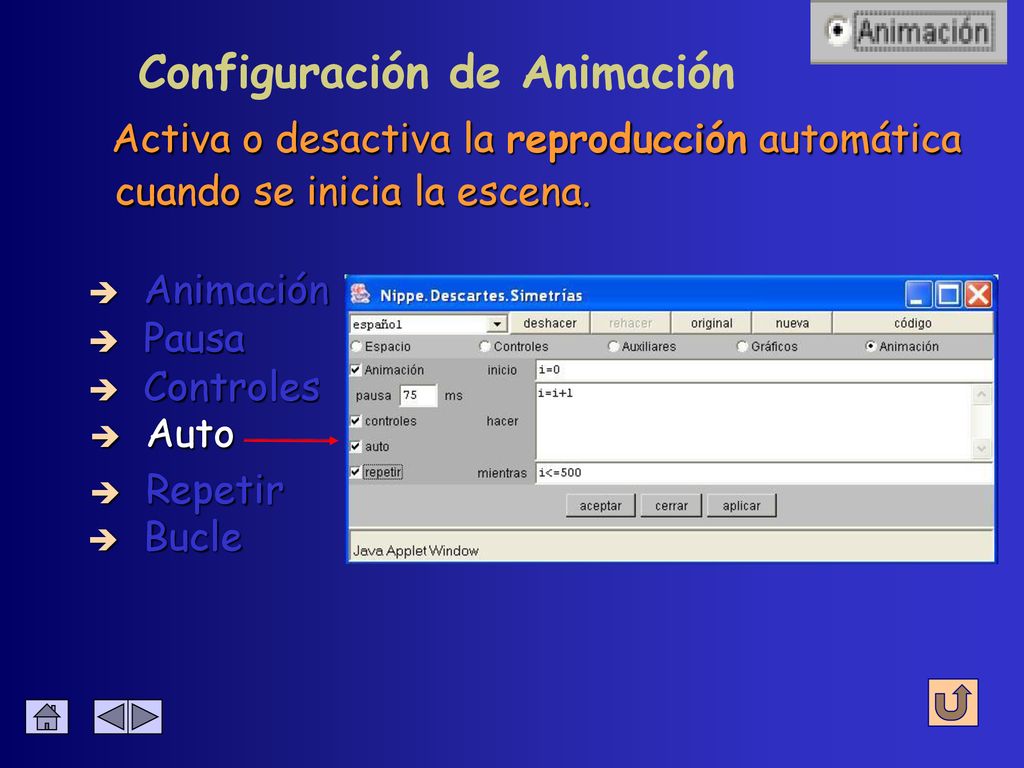

Activa o desactiva la reproducción automática cuando se inicia la escena. Animación Pausa Controles Auto Repetir Bucle

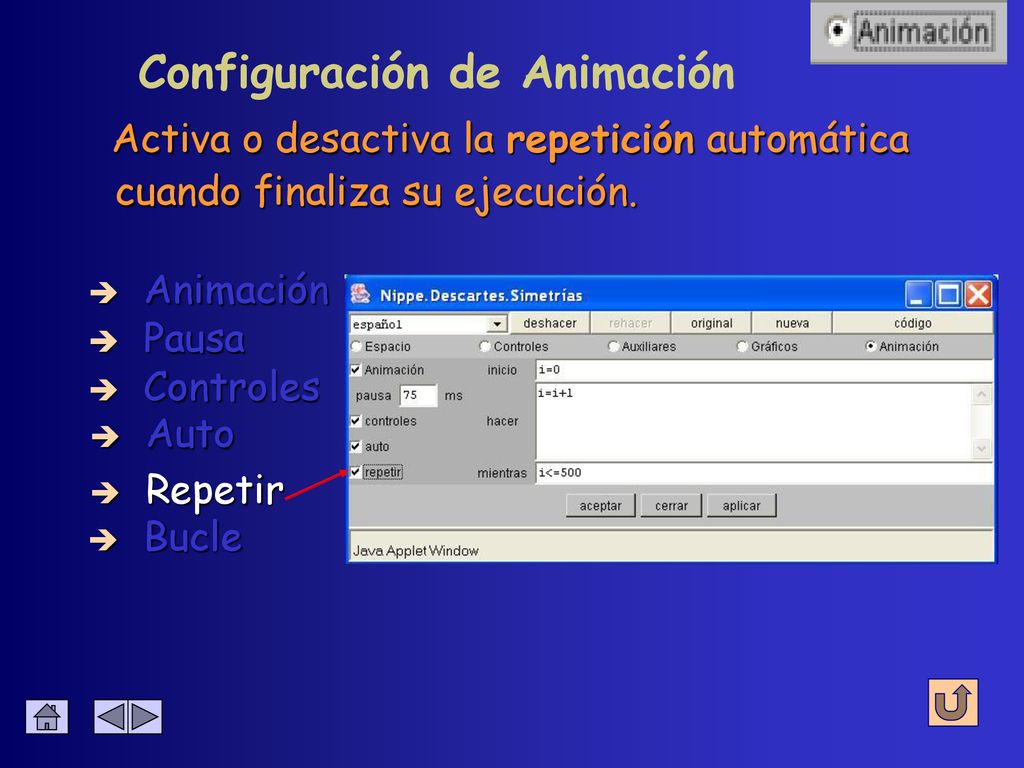

Activa o desactiva la repetición automática cuando finaliza su ejecución. Animación Pausa Controles Auto Repetir Bucle

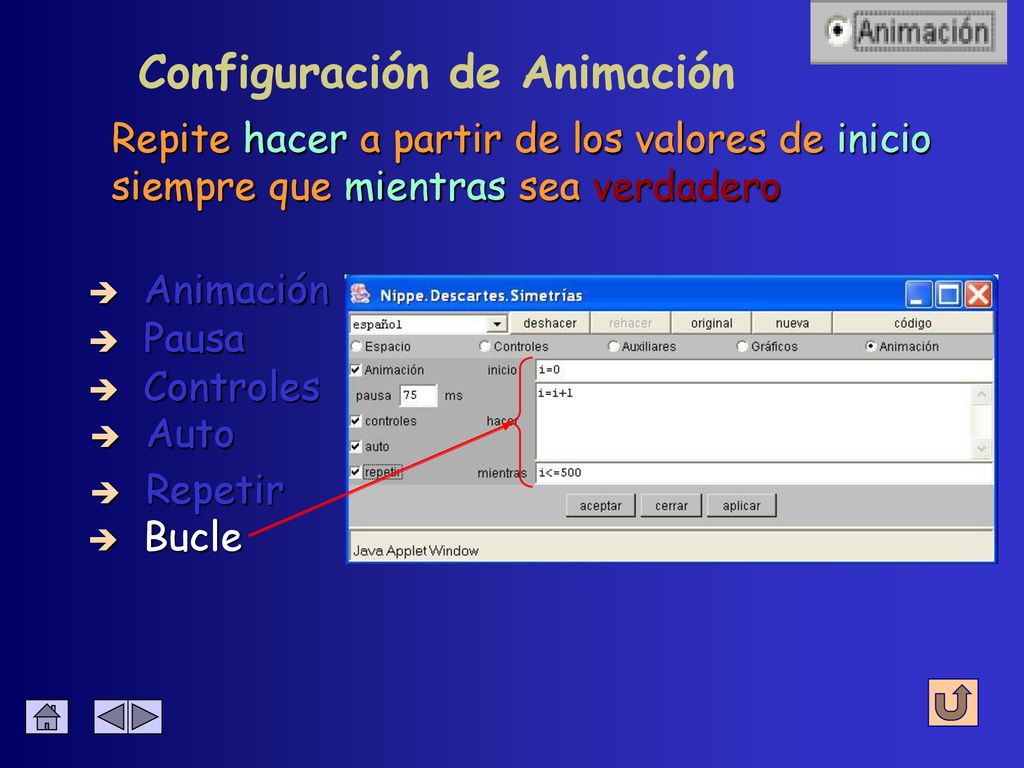

Repite hacer a partir de los valores de inicio siempre que mientras sea verdadero Animación Pausa Controles Auto Repetir Bucle

Descartes 2.0 Edición de de escenas

Presentaciones similares

Presentación del tema: "Descartes 2.0 Edición de de escenas"— Transcripción de la presentación:

Presentaciones similares

Sobre el proyecto

Feedback

Iniciar la sesión

Autorizarse a través de una red social:

Descartes 2.0 Edición de de escenas

Presentaciones similares

Presentación del tema: "Descartes 2.0 Edición de de escenas"— Transcripción de la presentación:

Presentaciones similares

Sobre el proyecto

Feedback
