Objectiu: facilitar-nos la feina quotidiana.

Presentación del tema: "Objectiu: facilitar-nos la feina quotidiana."— Transcripción de la presentación:

1 Objectiu: facilitar-nos la feina quotidiana.

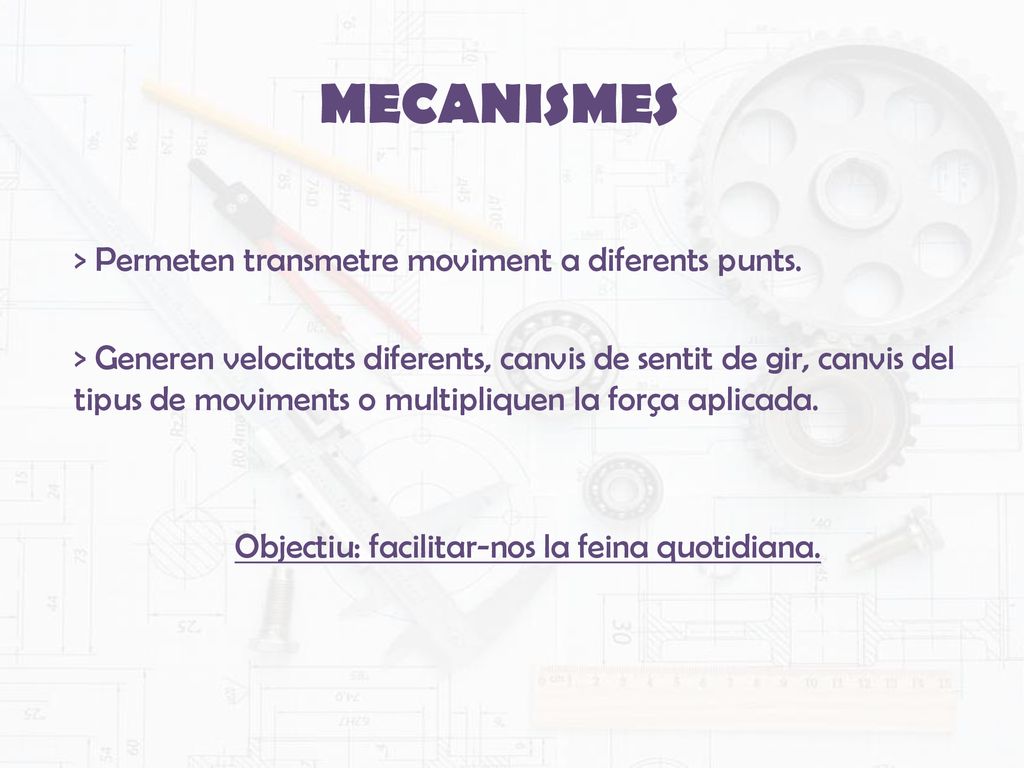

MECANISMES > Permeten transmetre moviment a diferents punts. > Generen velocitats diferents, canvis de sentit de gir, canvis del tipus de moviments o multipliquen la força aplicada. Objectiu: facilitar-nos la feina quotidiana.

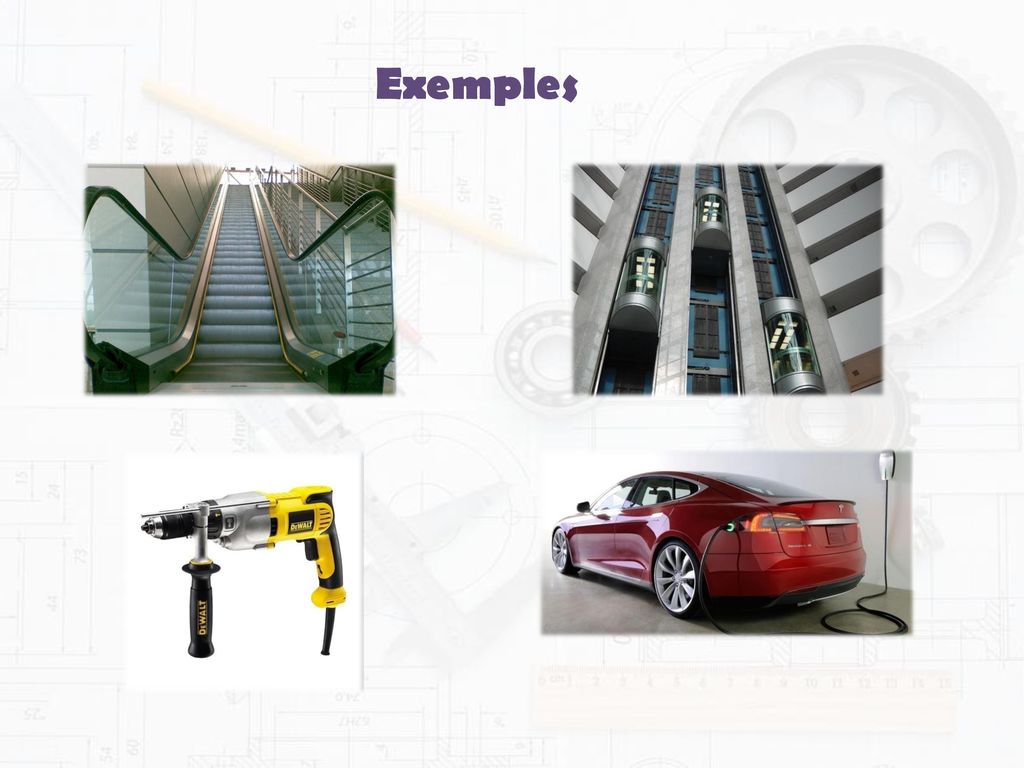

2 Exemples

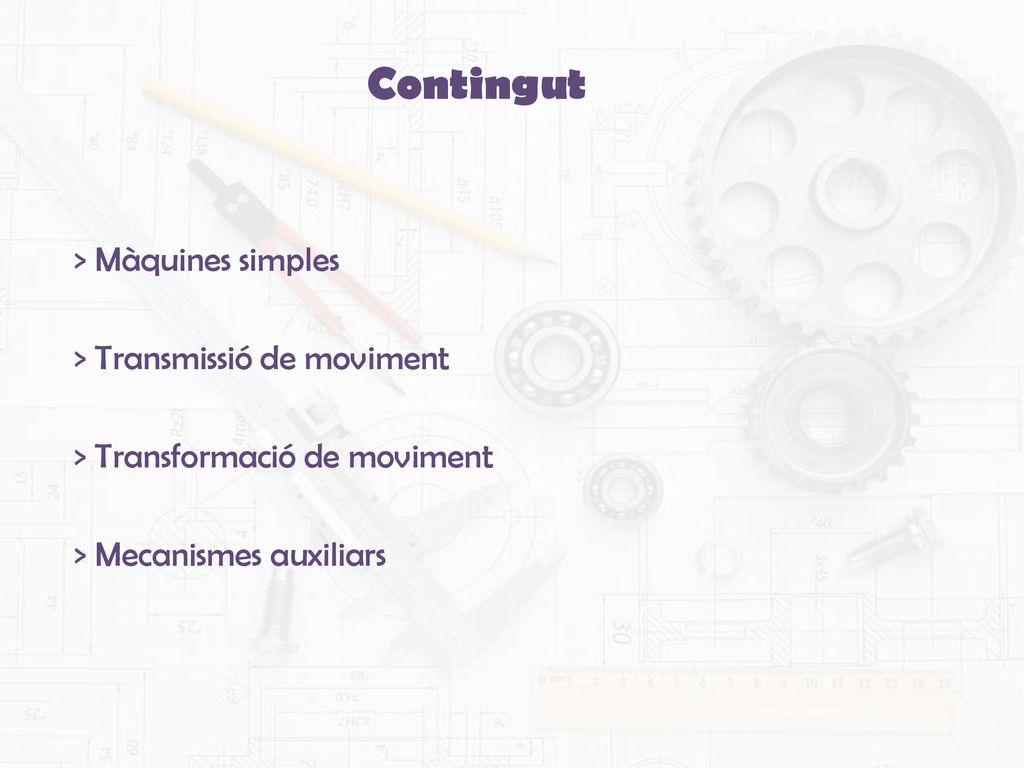

3 Contingut > Màquines simples > Transmissió de moviment
> Transformació de moviment > Mecanismes auxiliars

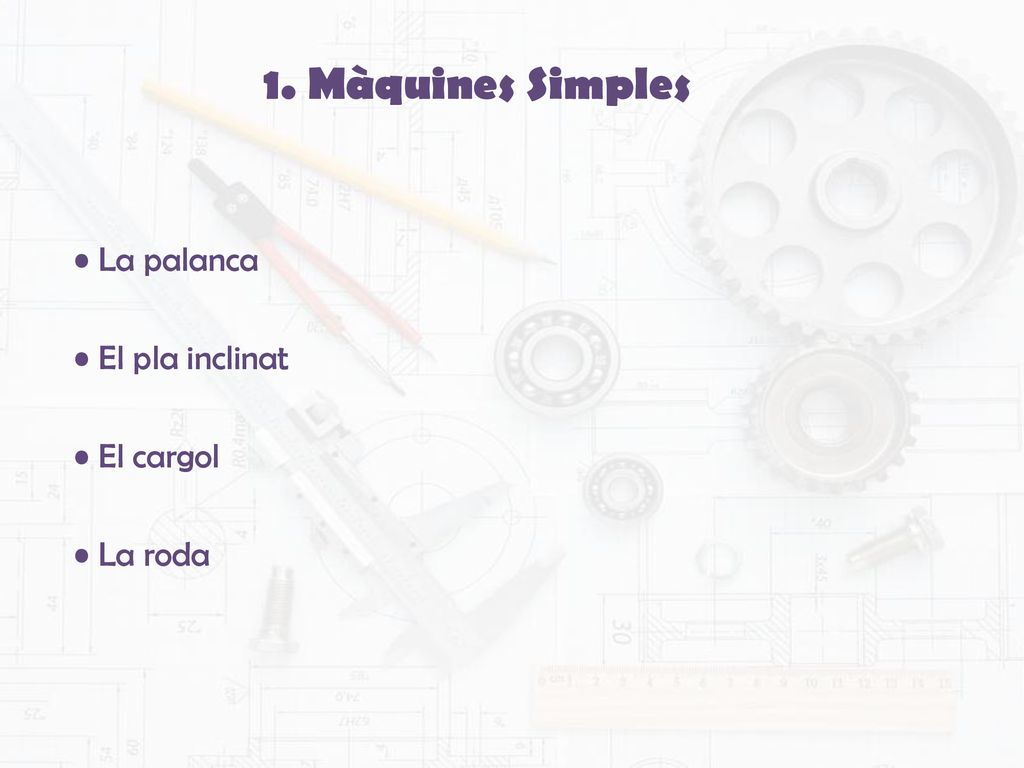

4 1. Màquines Simples • La palanca • El pla inclinat • El cargol
• La roda

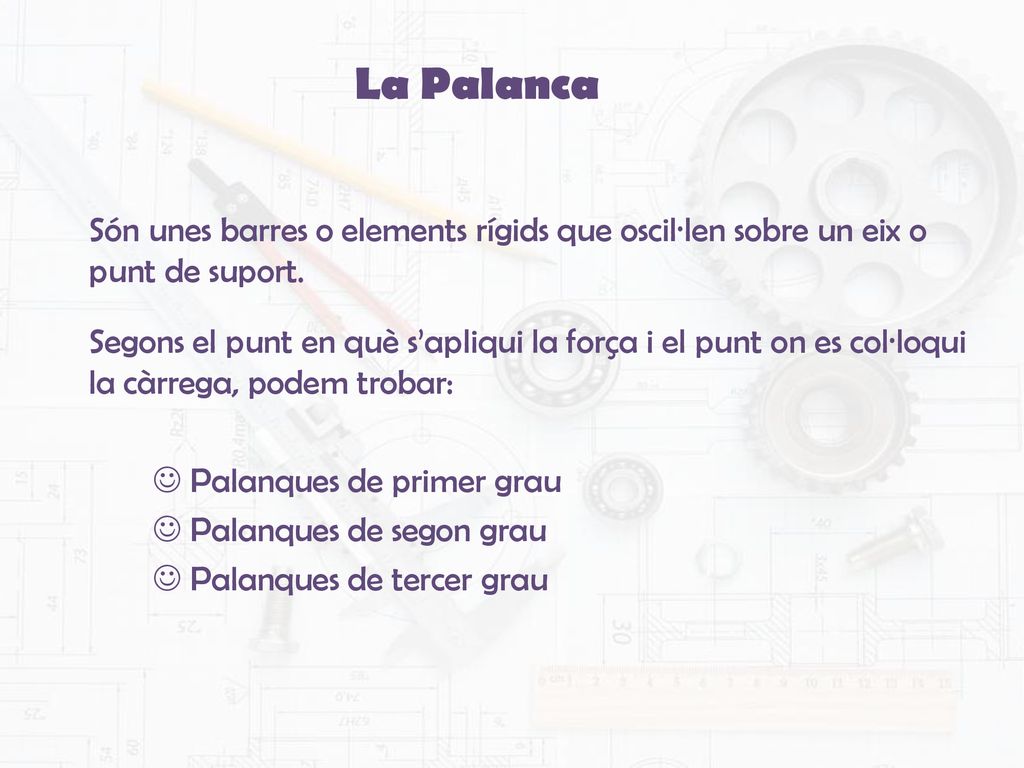

5 La Palanca Són unes barres o elements rígids que oscil·len sobre un eix o punt de suport. Segons el punt en què s’apliqui la força i el punt on es col·loqui la càrrega, podem trobar:  Palanques de primer grau  Palanques de segon grau  Palanques de tercer grau

6

7 Fal·lota·dal·lota= Fal·lot·dal·lot

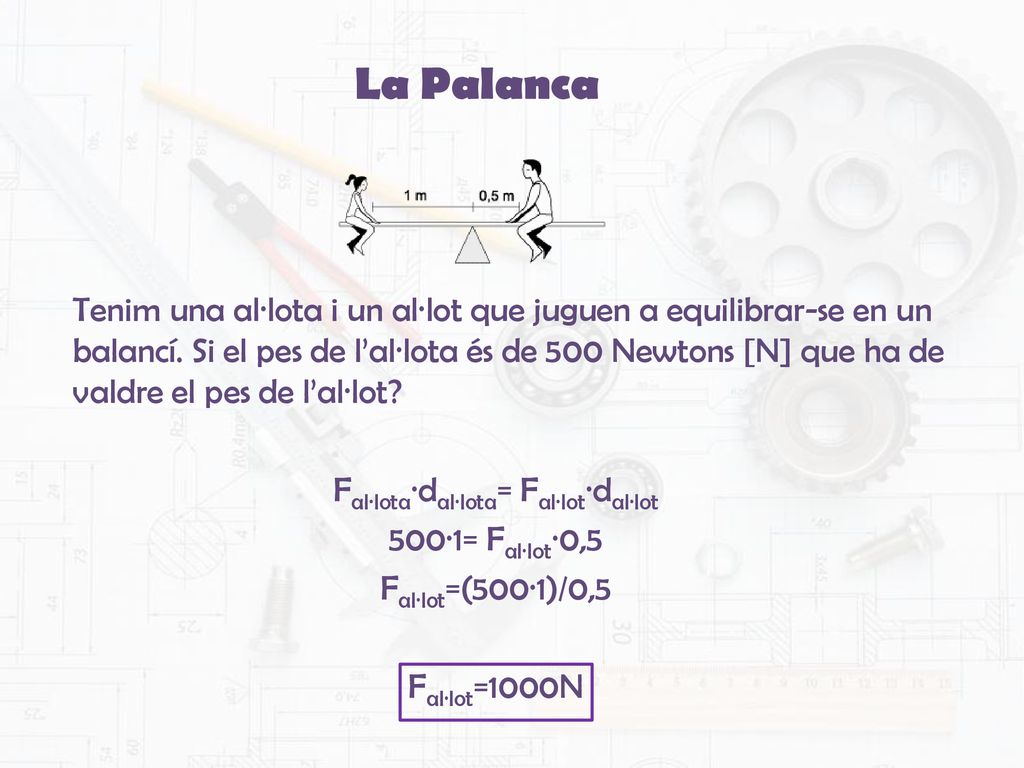

La Palanca Tenim una al·lota i un al·lot que juguen a equilibrar-se en un balancí. Si el pes de l’al·lota és de 500 Newtons [N] que ha de valdre el pes de l’al·lot? Fal·lota·dal·lota= Fal·lot·dal·lot 500·1= Fal·lot·0,5 Fal·lot=(500·1)/0,5 Fal·lot=1000N

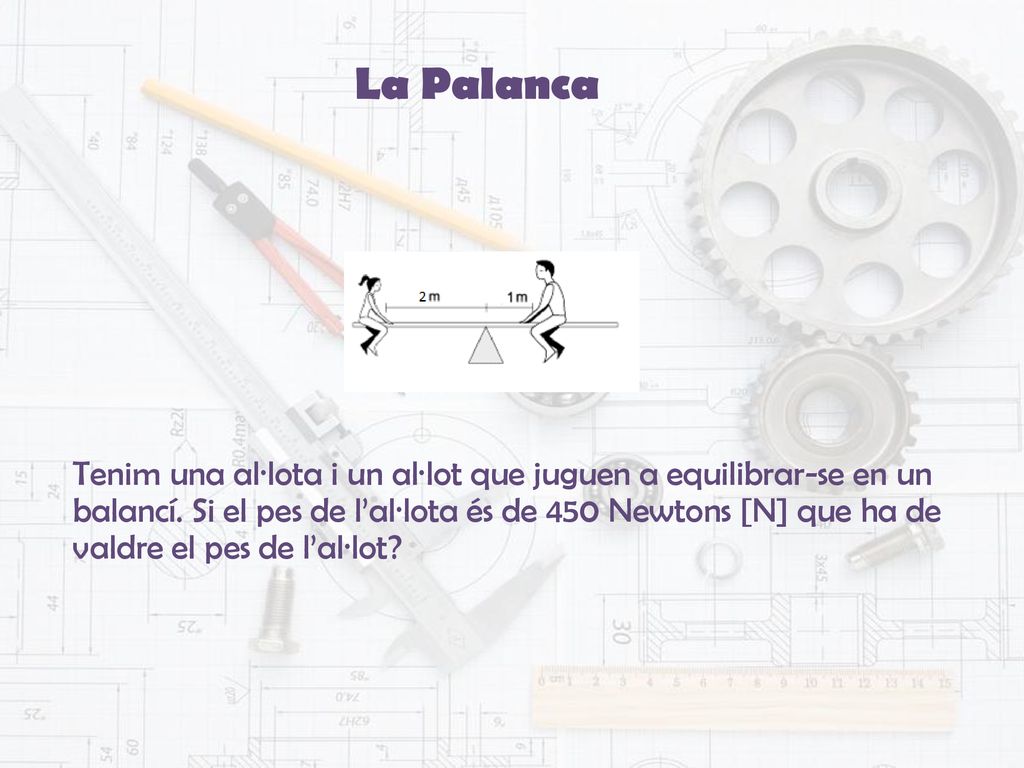

8 La Palanca Tenim una al·lota i un al·lot que juguen a equilibrar-se en un balancí. Si el pes de l’al·lota és de 450 Newtons [N] que ha de valdre el pes de l’al·lot?

9 Fal·lota·dal·lota= Fal·lot·dal·lot

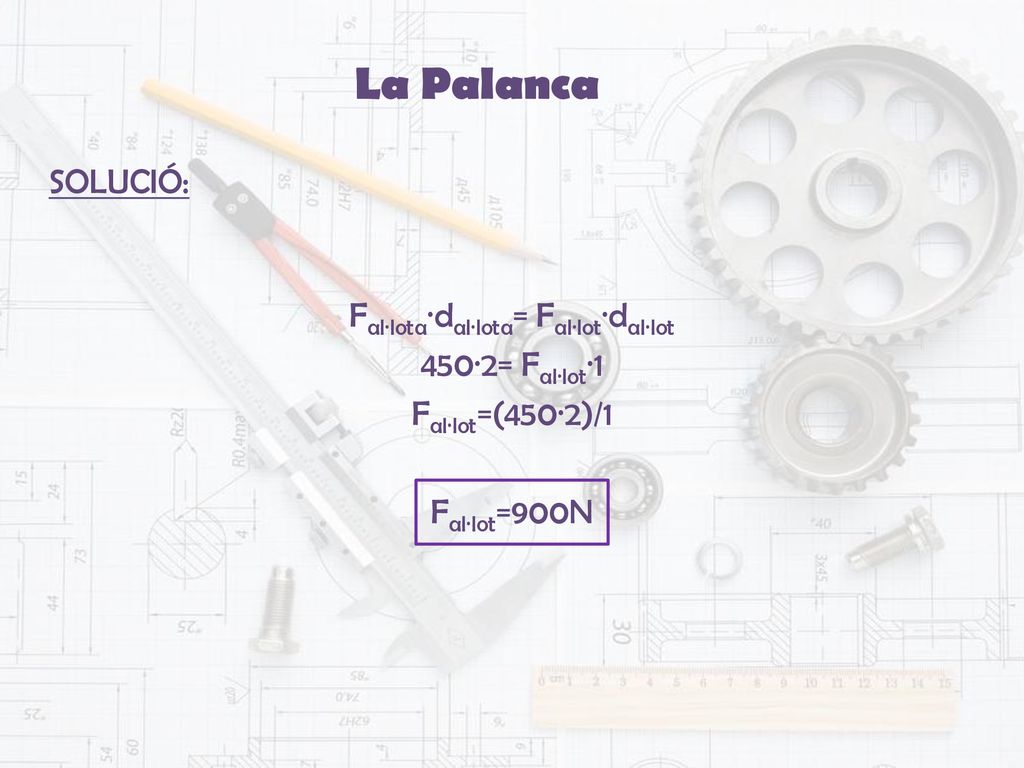

La Palanca SOLUCIÓ: Fal·lota·dal·lota= Fal·lot·dal·lot 450·2= Fal·lot·1 Fal·lot=(450·2)/1 Fal·lot=900N

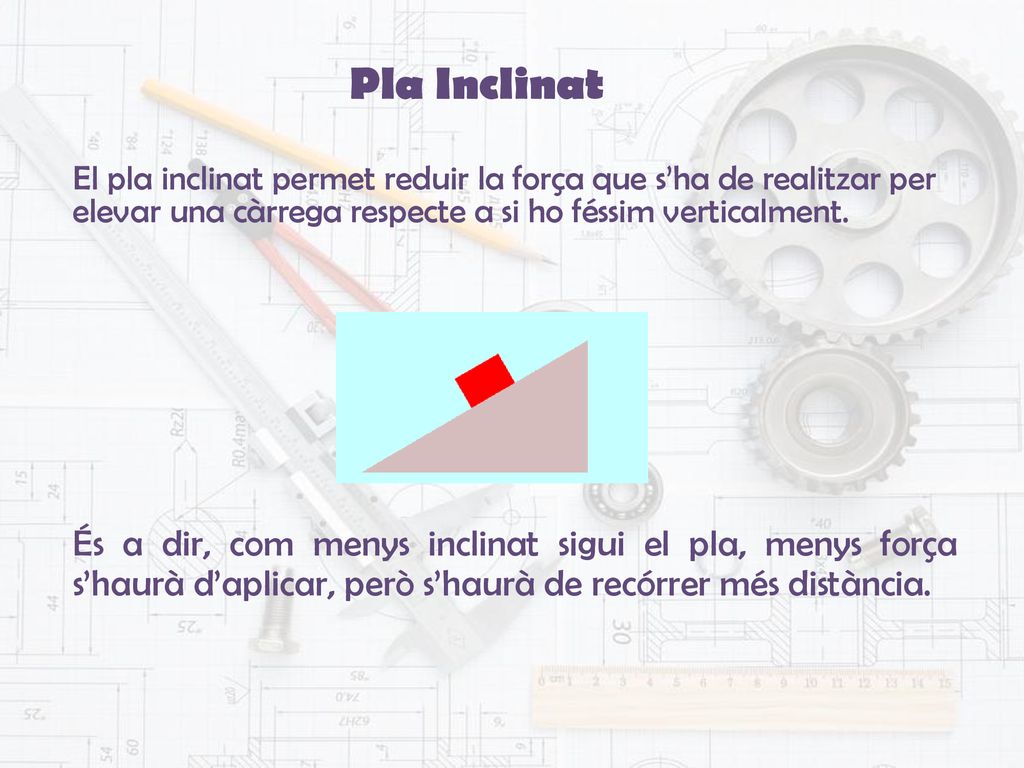

10 Pla Inclinat El pla inclinat permet reduir la força que s’ha de realitzar per elevar una càrrega respecte a si ho féssim verticalment. És a dir, com menys inclinat sigui el pla, menys força s’haurà d’aplicar, però s’haurà de recórrer més distància.

11 Fbicicleta1·d1= Fbicicleta2·d2

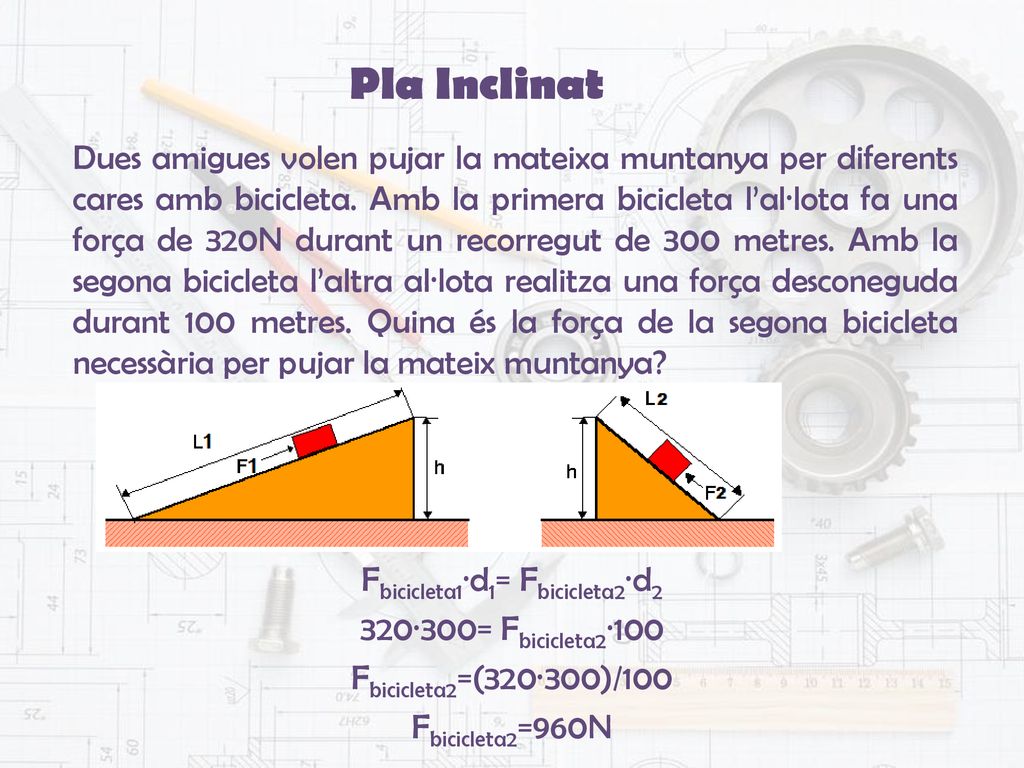

Pla Inclinat Dues amigues volen pujar la mateixa muntanya per diferents cares amb bicicleta. Amb la primera bicicleta l’al·lota fa una força de 320N durant un recorregut de 300 metres. Amb la segona bicicleta l’altra al·lota realitza una força desconeguda durant 100 metres. Quina és la força de la segona bicicleta necessària per pujar la mateix muntanya? Fbicicleta1·d1= Fbicicleta2·d2 320·300= Fbicicleta2·100 Fbicicleta2=(320·300)/100 Fbicicleta2=960N

12 Pla Inclinat Dos amics volen pujar la mateixa muntanya per diferents cares amb bicicleta. Amb la primera bicicleta l’al·lot fa una força de 400N durant un recorregut de 250 metres. Amb la segona bicicleta l’altre al·lot realitza una força desconeguda durant 150 metres. Quina és la força de la segona bicicleta necessària per pujar la mateix muntanya?

13 Fbicicleta1·d1= Fbicicleta2·d2
Pla Inclinat SOLUCIÓ: Fbicicleta1·d1= Fbicicleta2·d2 400·250= Fbicicleta2·150 Fbicicleta2=(400·250)/150 Fbicicleta2=666,66N
