SISTEMES DE FABRICACIÓ

Presentación del tema: "SISTEMES DE FABRICACIÓ"— Transcripción de la presentación:

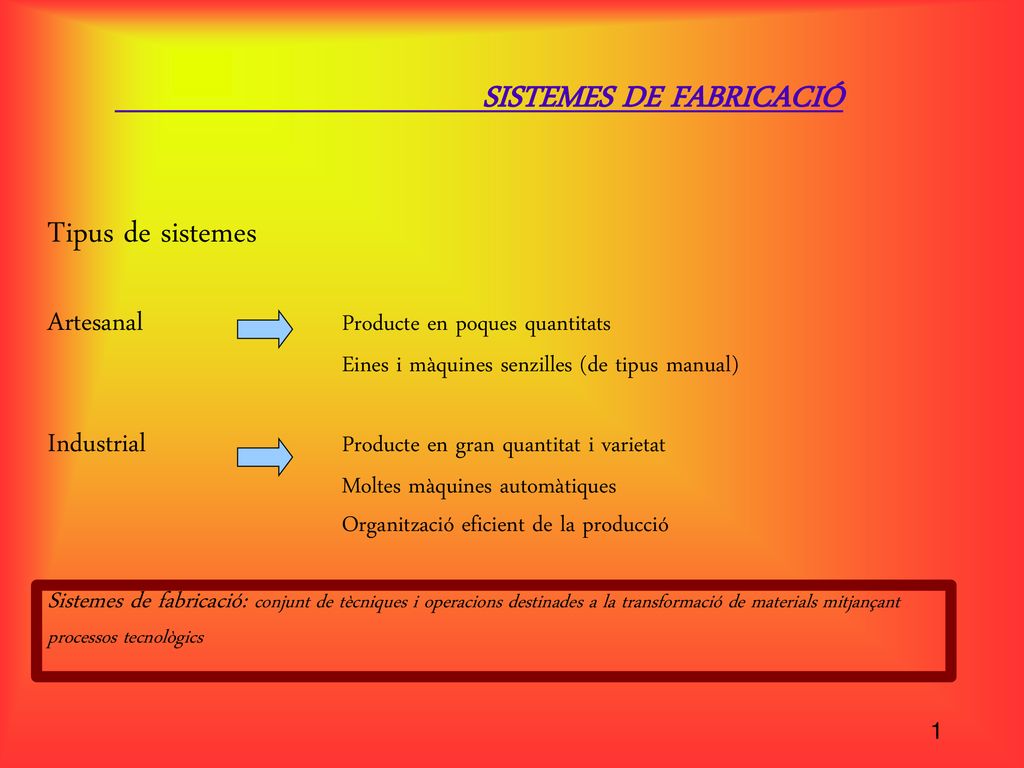

1 SISTEMES DE FABRICACIÓ
Tipus de sistemes Artesanal Producte en poques quantitats Eines i màquines senzilles (de tipus manual) Industrial Producte en gran quantitat i varietat Moltes màquines automàtiques Organització eficient de la producció Sistemes de fabricació: conjunt de tècniques i operacions destinades a la transformació de materials mitjançant processos tecnològics 1

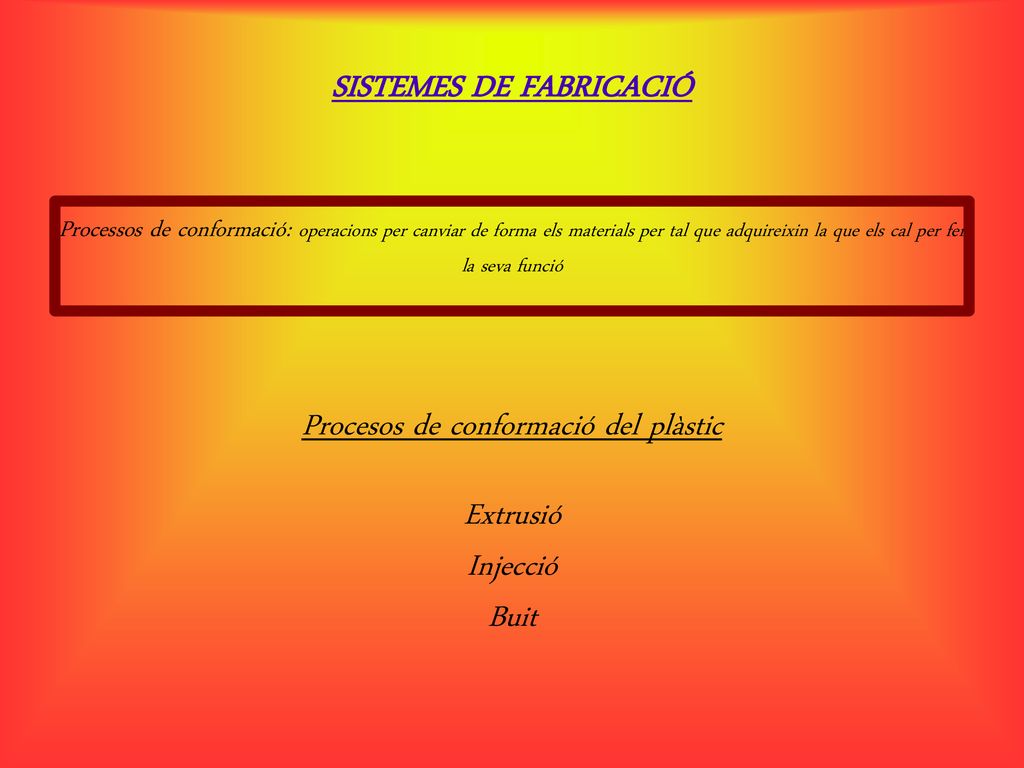

2 SISTEMES DE FABRICACIÓ
Processos de conformació: operacions per canviar de forma els materials per tal que adquireixin la que els cal per fer la seva funció Procesos de conformació del plàstic Extrusió Injecció Buit

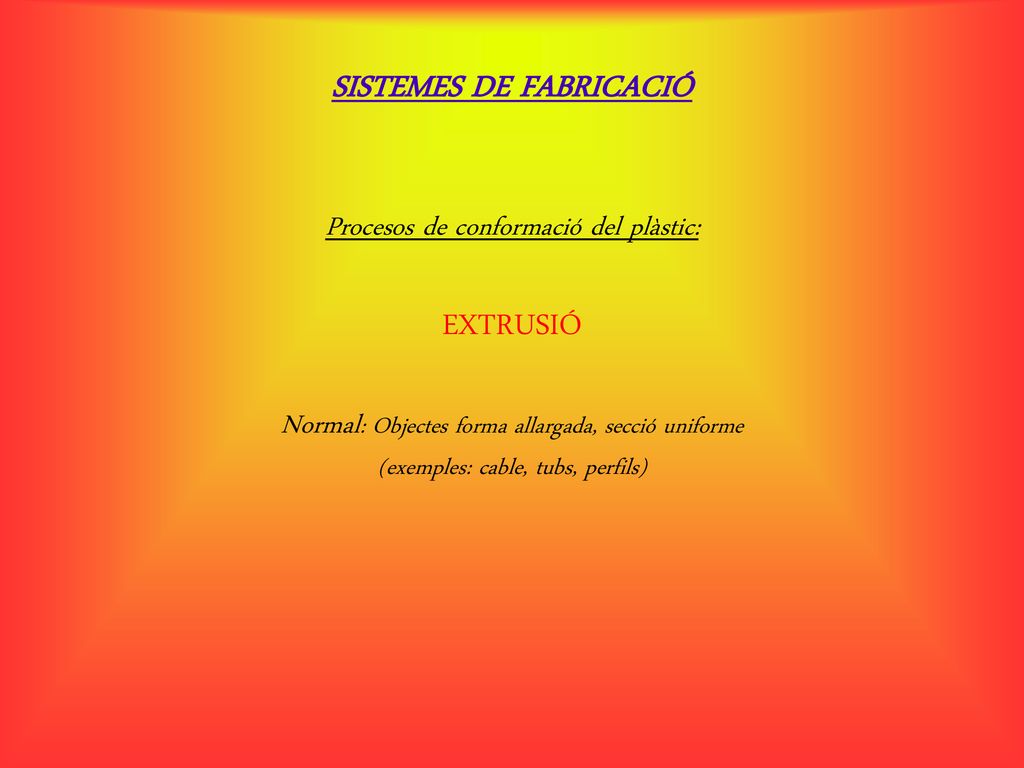

3 SISTEMES DE FABRICACIÓ

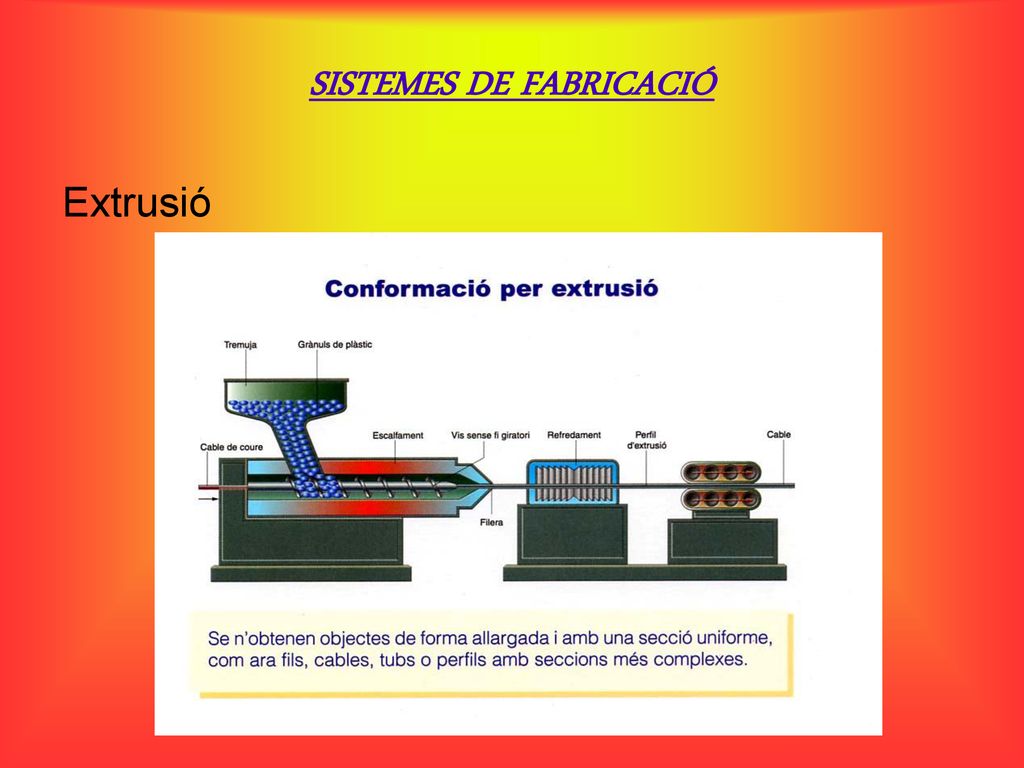

Procesos de conformació del plàstic: EXTRUSIÓ Normal: Objectes forma allargada, secció uniforme (exemples: cable, tubs, perfils)

4 SISTEMES DE FABRICACIÓ
Extrusió

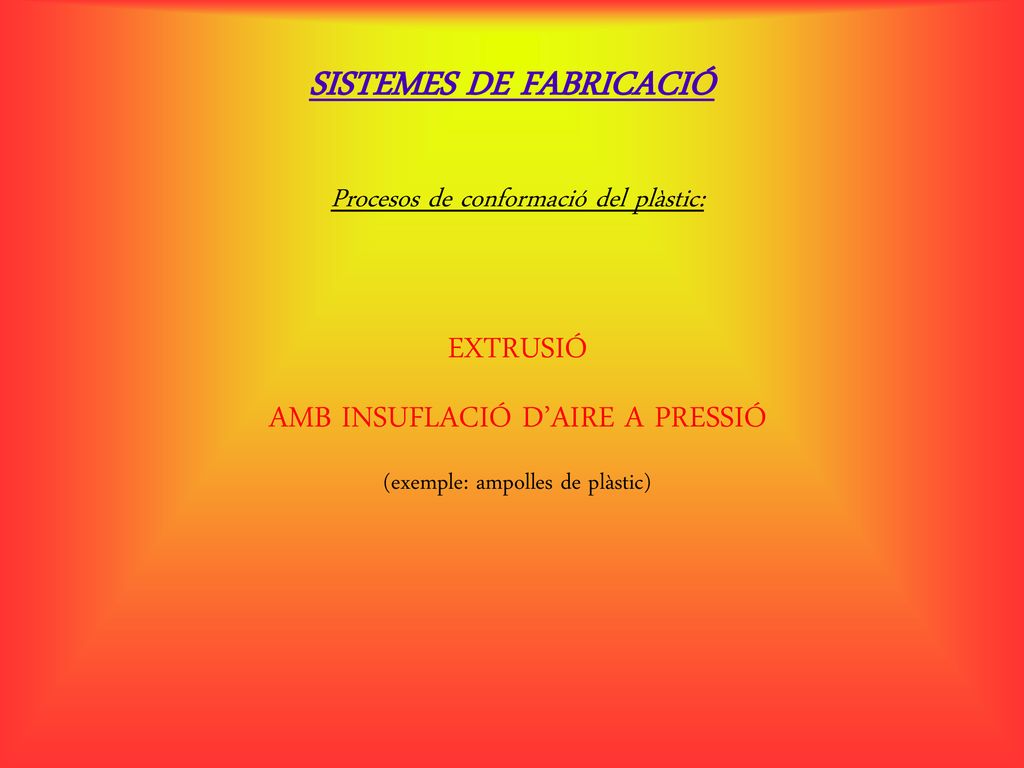

5 SISTEMES DE FABRICACIÓ
Procesos de conformació del plàstic: EXTRUSIÓ AMB INSUFLACIÓ D’AIRE A PRESSIÓ (exemple: ampolles de plàstic)

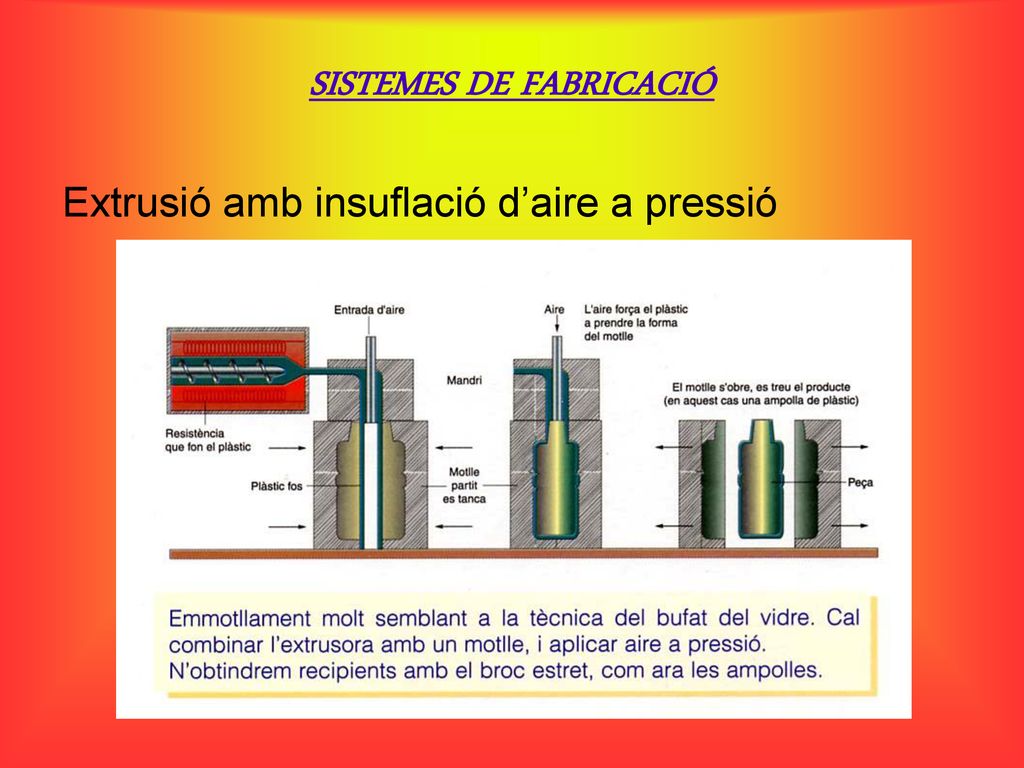

6 SISTEMES DE FABRICACIÓ
Extrusió amb insuflació d’aire a pressió

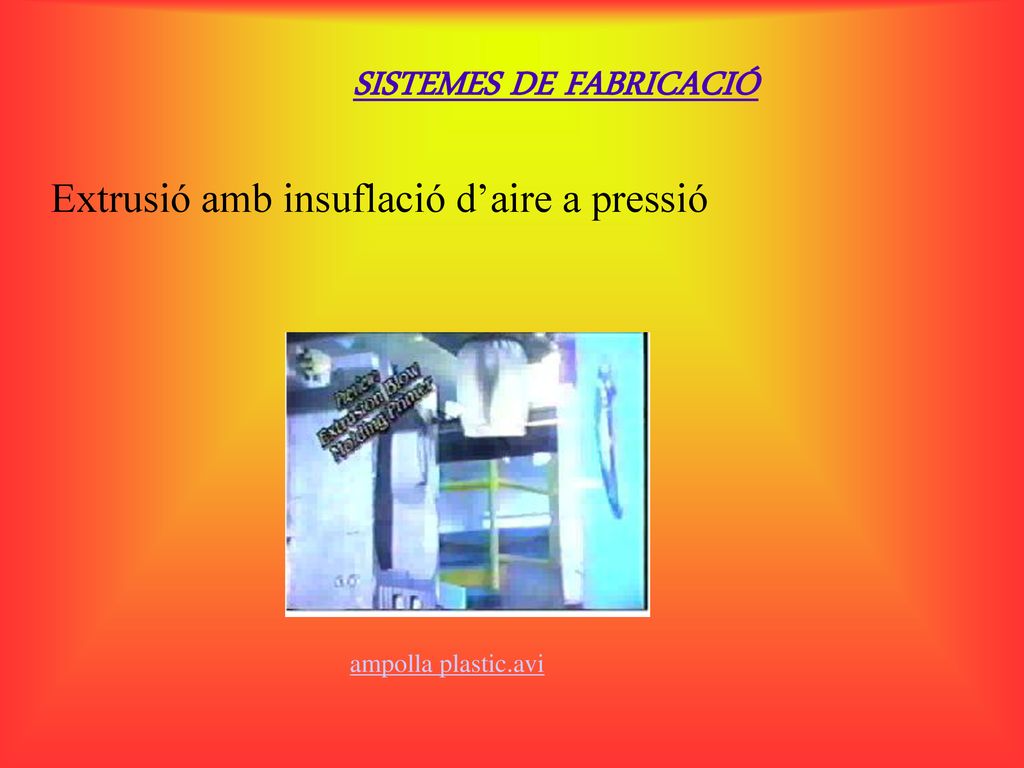

7 SISTEMES DE FABRICACIÓ
Extrusió amb insuflació d’aire a pressió ampolla plastic.avi

8 SISTEMES DE FABRICACIÓ

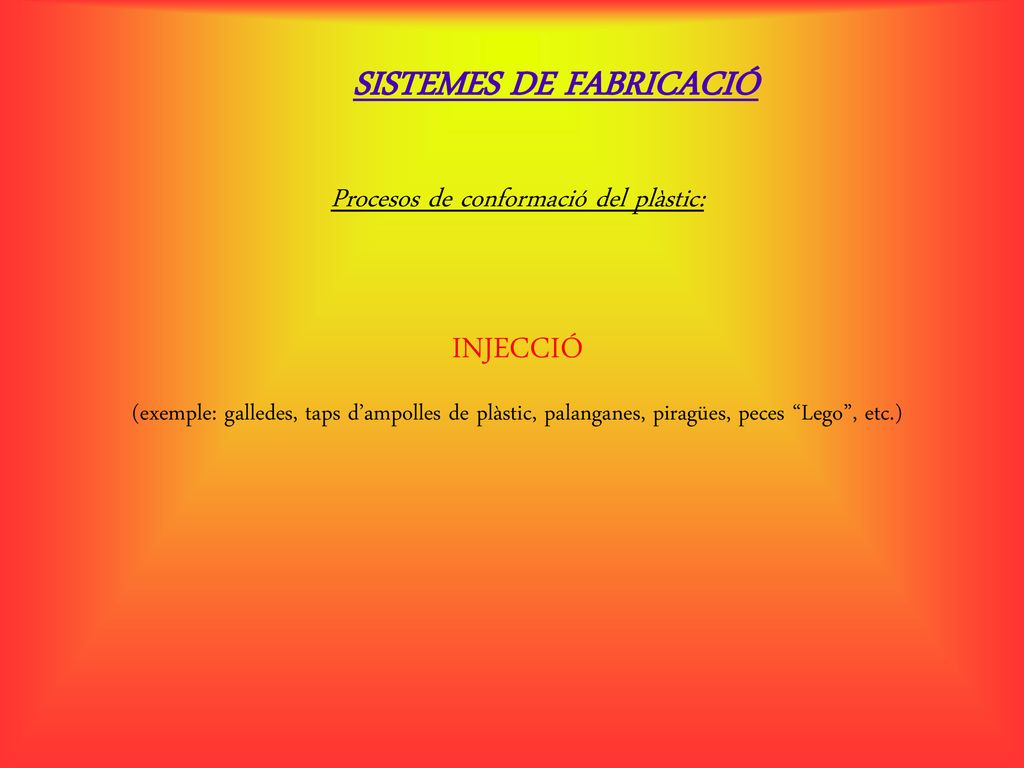

Procesos de conformació del plàstic: INJECCIÓ (exemple: galledes, taps d’ampolles de plàstic, palanganes, piragües, peces “Lego”, etc.)

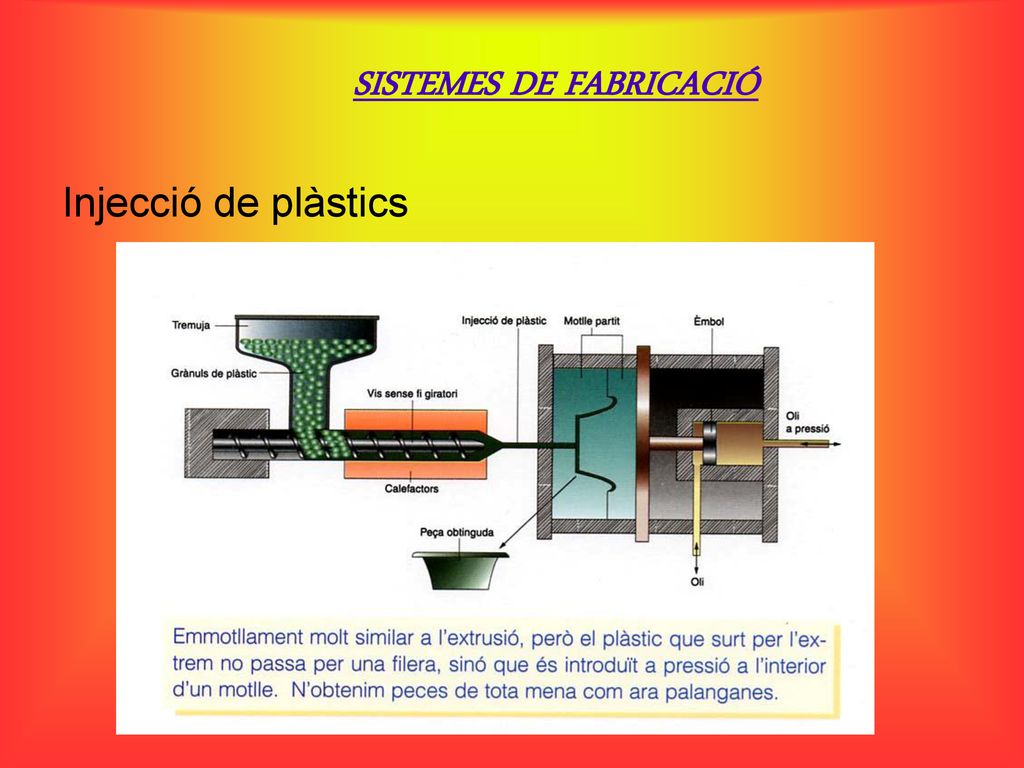

9 SISTEMES DE FABRICACIÓ
Injecció de plàstics

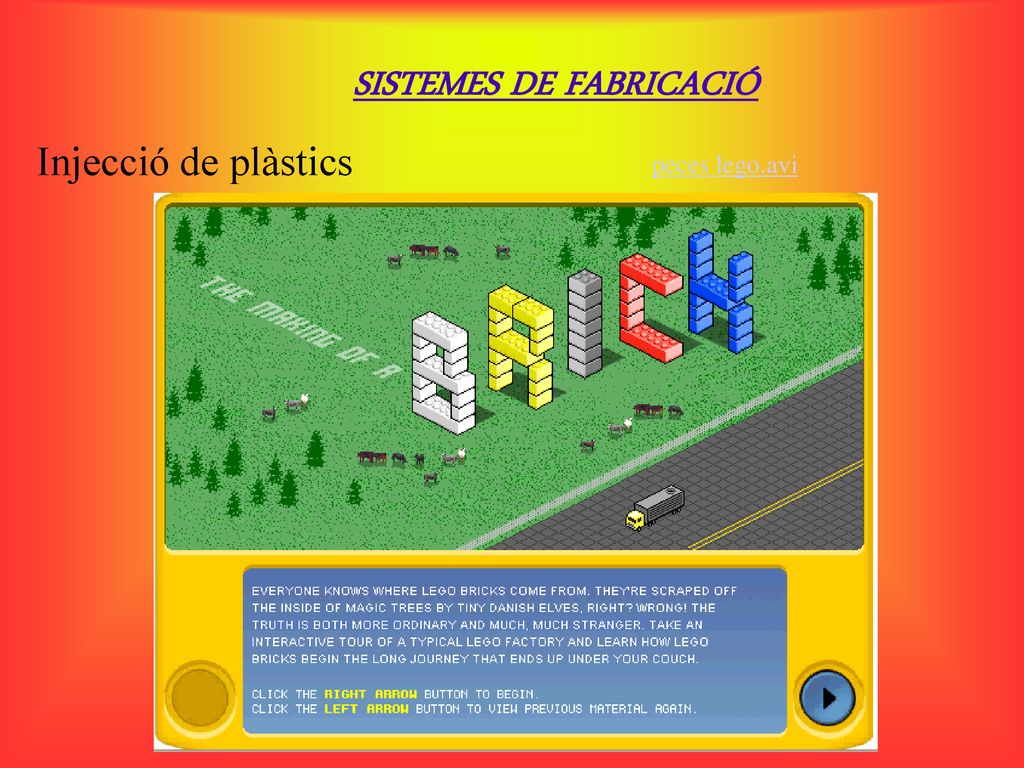

10 SISTEMES DE FABRICACIÓ
Injecció de plàstics peces lego.avi

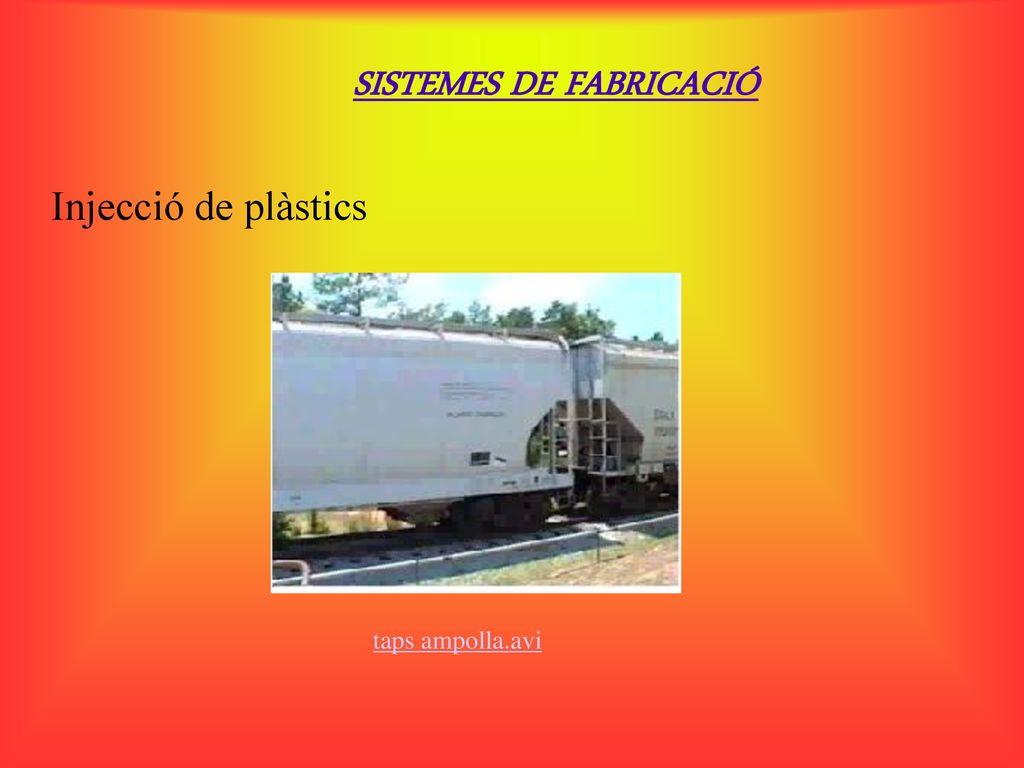

11 SISTEMES DE FABRICACIÓ
Injecció de plàstics taps ampolla.avi

12 SISTEMES DE FABRICACIÓ

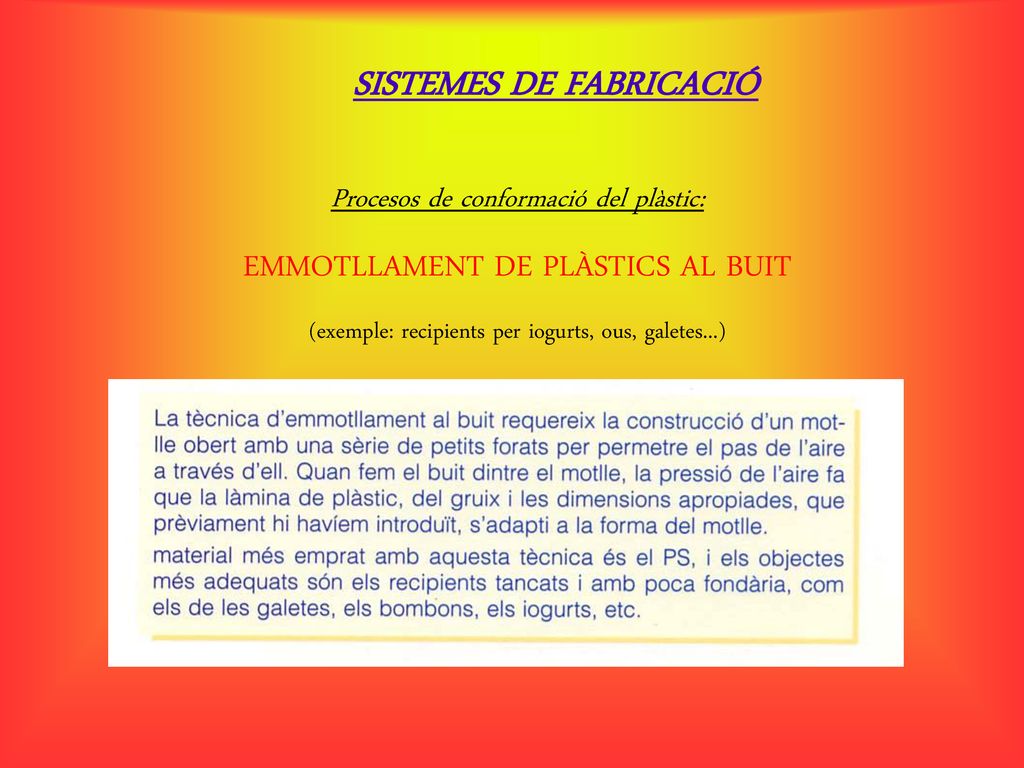

Procesos de conformació del plàstic: EMMOTLLAMENT DE PLÀSTICS AL BUIT (exemple: recipients per iogurts, ous, galetes...)

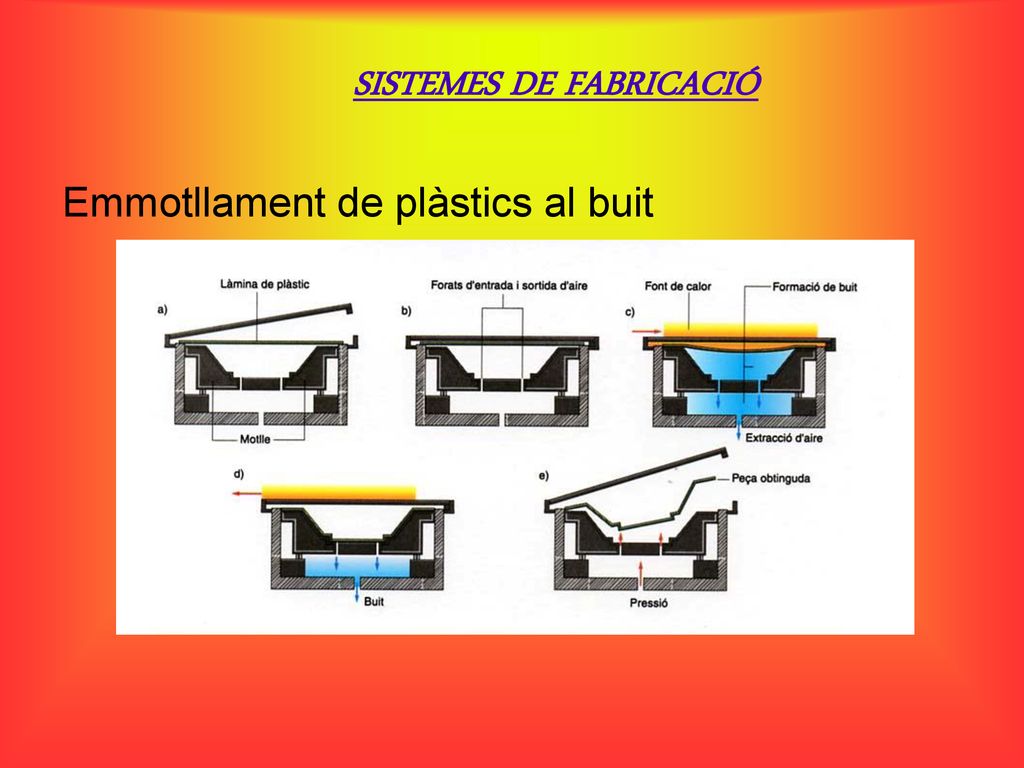

13 SISTEMES DE FABRICACIÓ
Emmotllament de plàstics al buit

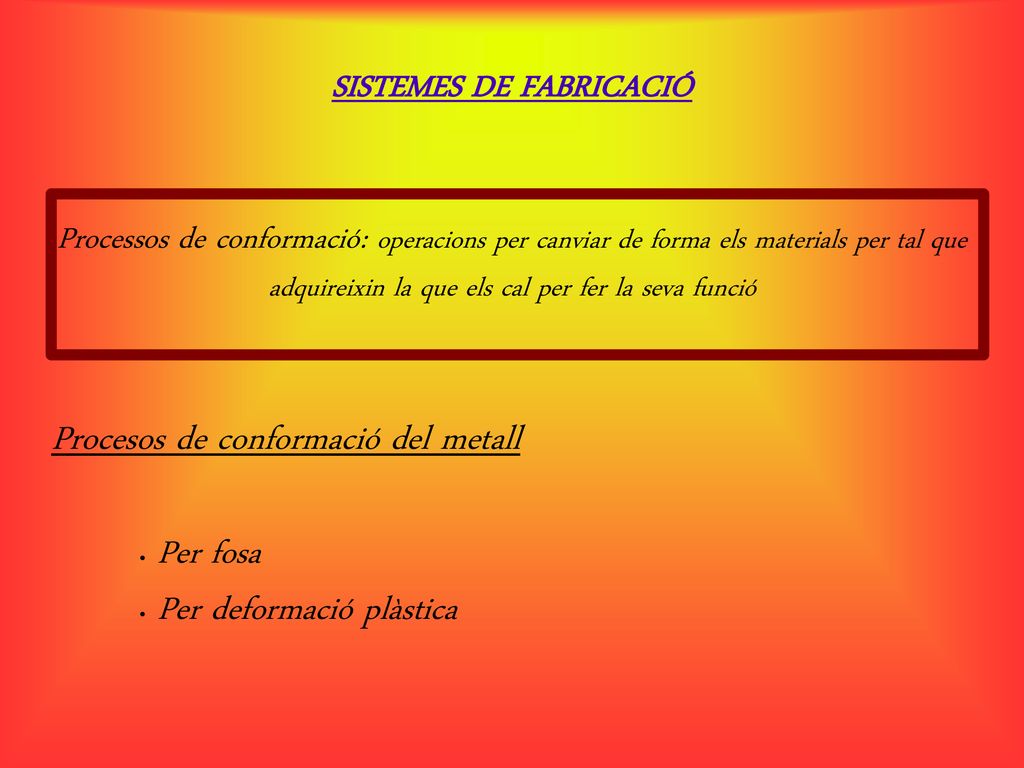

14 SISTEMES DE FABRICACIÓ
Processos de conformació: operacions per canviar de forma els materials per tal que adquireixin la que els cal per fer la seva funció Procesos de conformació del metall Per fosa Per deformació plàstica

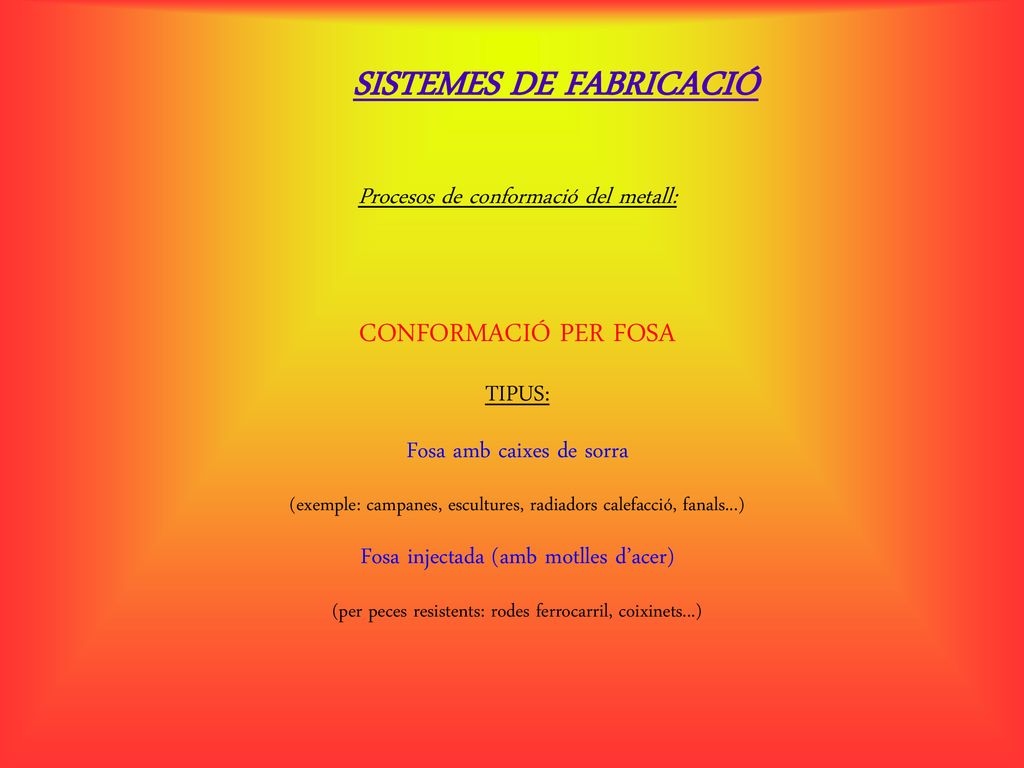

15 SISTEMES DE FABRICACIÓ
Procesos de conformació del metall: CONFORMACIÓ PER FOSA TIPUS: Fosa amb caixes de sorra (exemple: campanes, escultures, radiadors calefacció, fanals...) Fosa injectada (amb motlles d’acer) (per peces resistents: rodes ferrocarril, coixinets...)

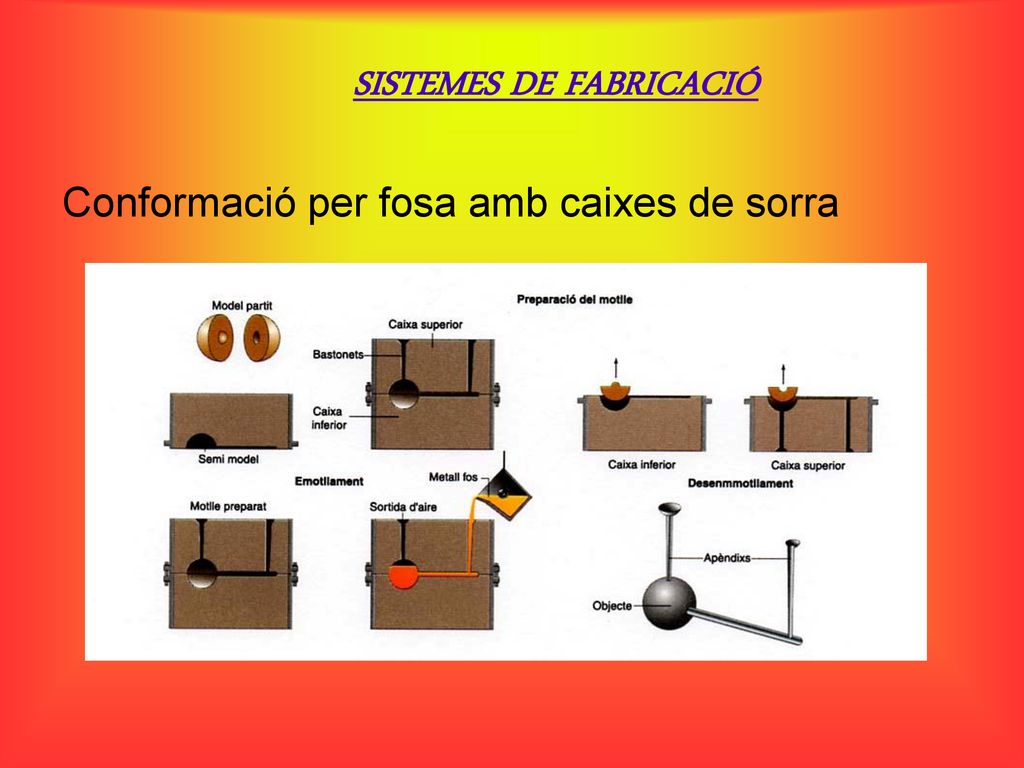

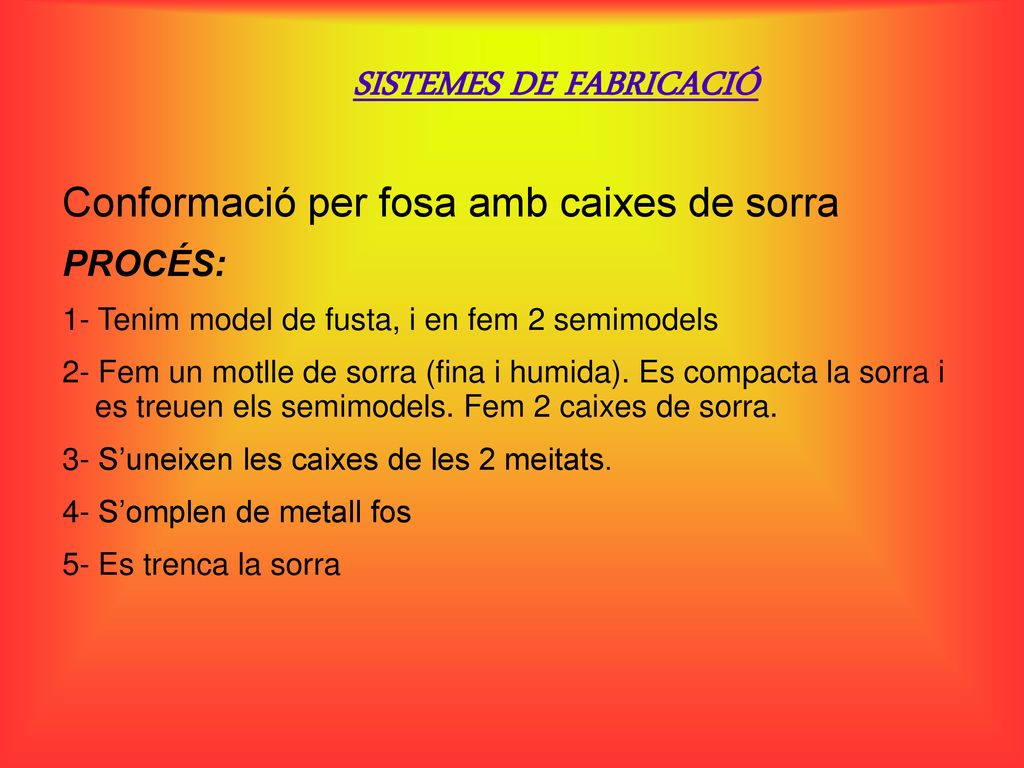

16 SISTEMES DE FABRICACIÓ
Conformació per fosa amb caixes de sorra PROCÉS: 1- Tenim model de fusta, i en fem 2 semimodels 2- Fem un motlle de sorra (fina i humida). Es compacta la sorra i es treuen els semimodels. Fem 2 caixes de sorra. 3- S’uneixen les caixes de les 2 meitats. 4- S’omplen de metall fos 5- Es trenca la sorra

17 SISTEMES DE FABRICACIÓ
Conformació per fosa amb caixes de sorra

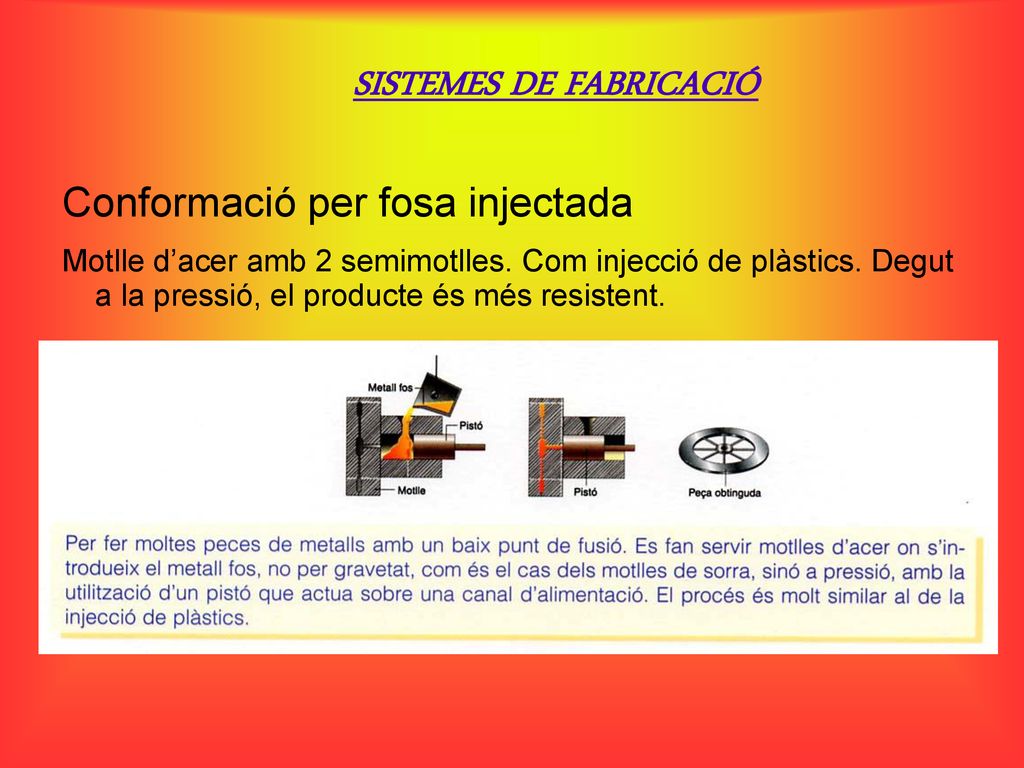

18 SISTEMES DE FABRICACIÓ
Conformació per fosa injectada Motlle d’acer amb 2 semimotlles. Com injecció de plàstics. Degut a la pressió, el producte és més resistent.

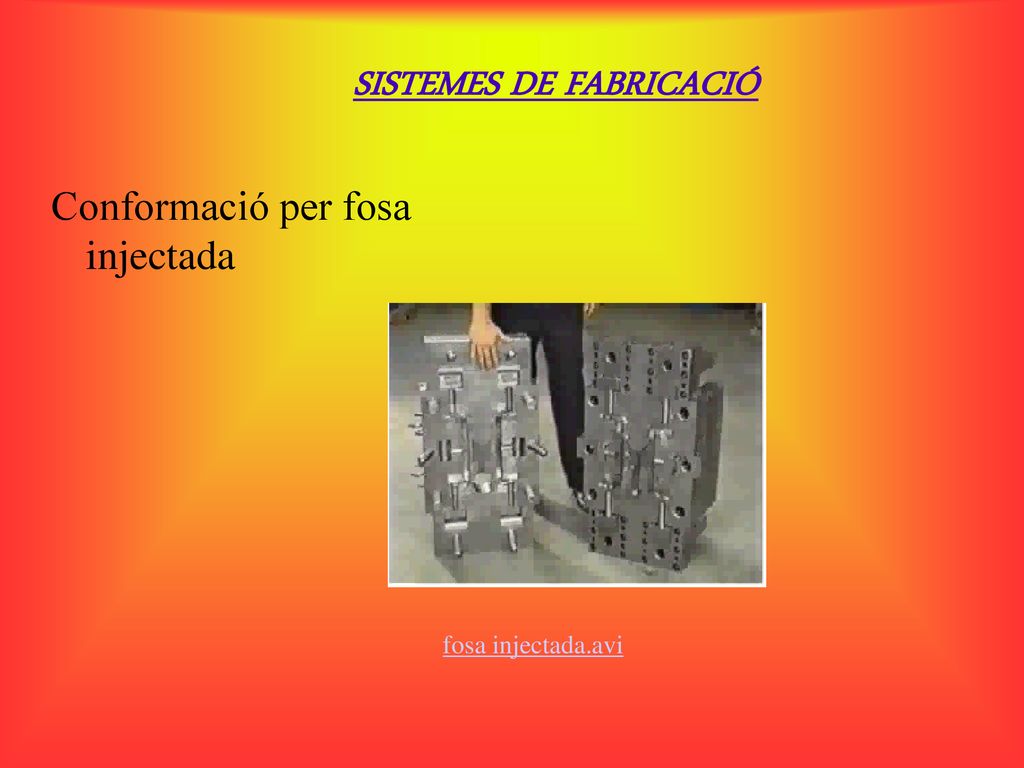

19 SISTEMES DE FABRICACIÓ
Conformació per fosa injectada fosa injectada.avi

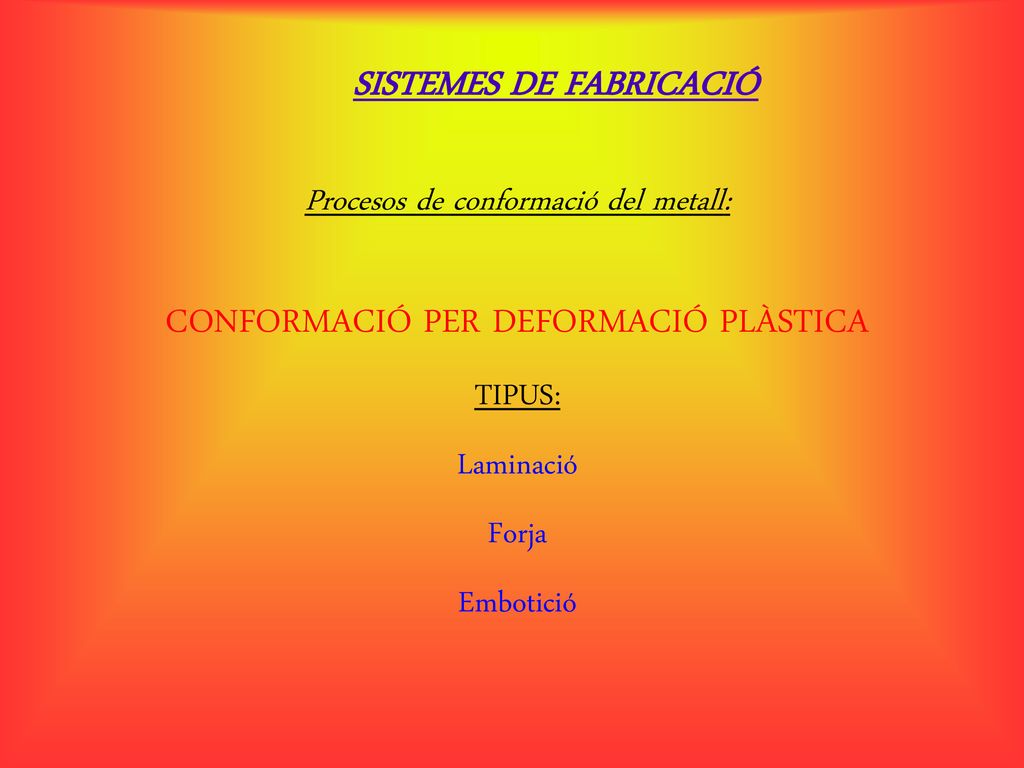

20 SISTEMES DE FABRICACIÓ
Procesos de conformació del metall: CONFORMACIÓ PER DEFORMACIÓ PLÀSTICA TIPUS: Laminació Forja Embotició

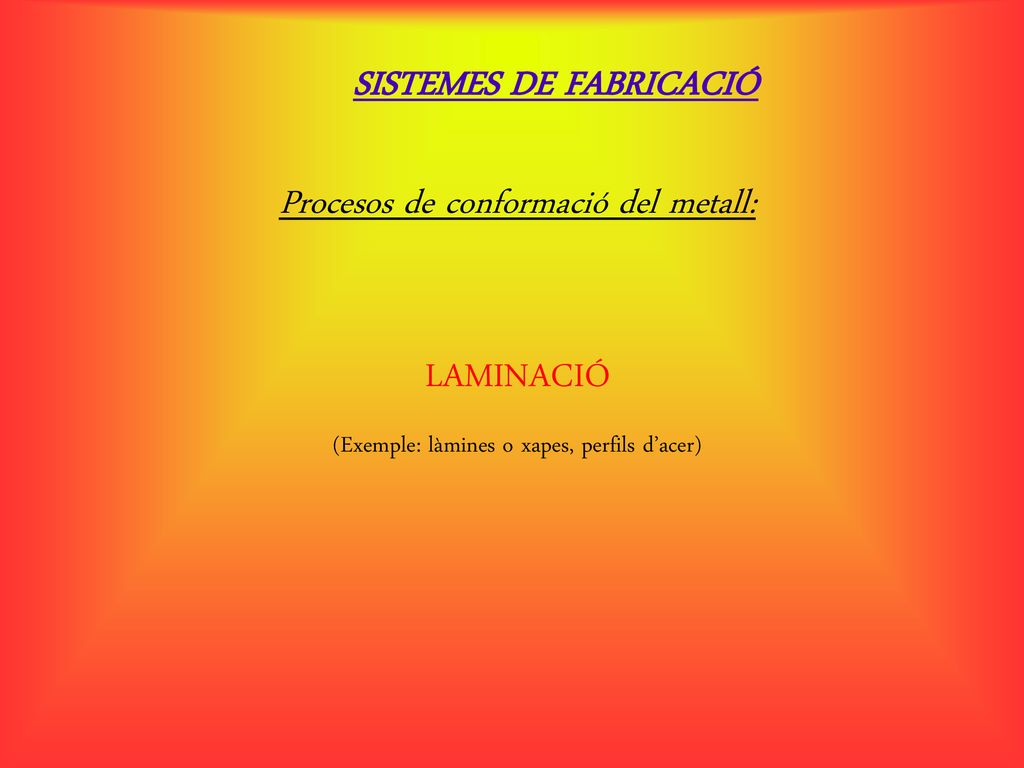

21 SISTEMES DE FABRICACIÓ
Procesos de conformació del metall: LAMINACIÓ (Exemple: làmines o xapes, perfils d’acer)

22 SISTEMES DE FABRICACIÓ

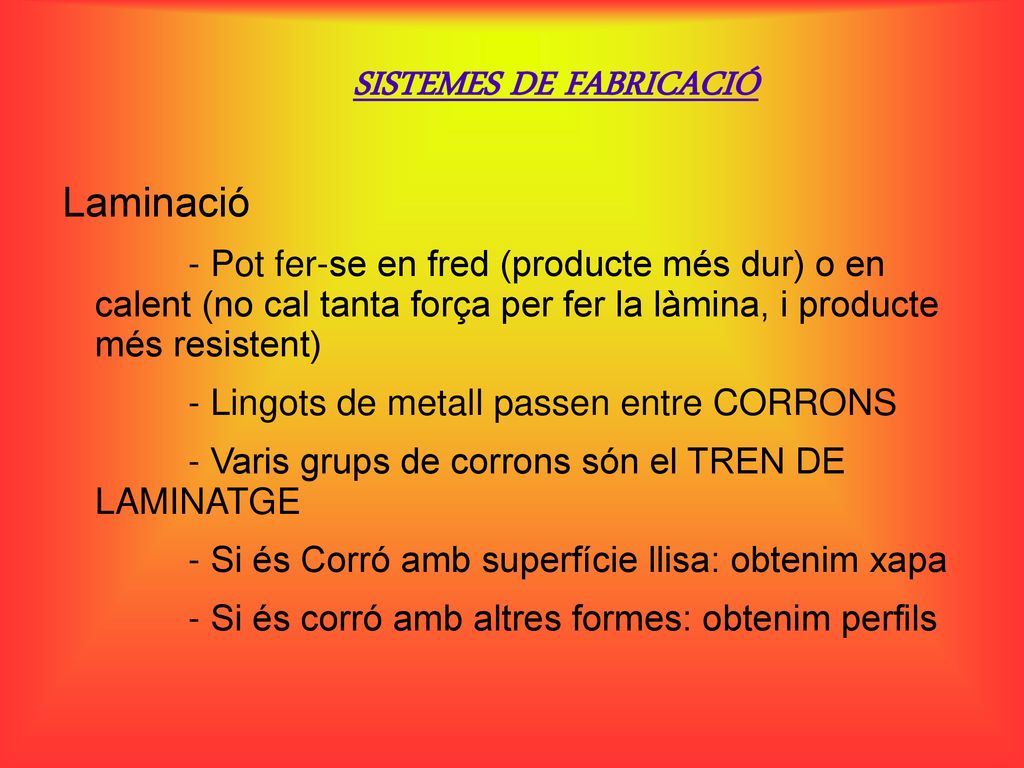

Laminació - Pot fer-se en fred (producte més dur) o en calent (no cal tanta força per fer la làmina, i producte més resistent) - Lingots de metall passen entre CORRONS - Varis grups de corrons són el TREN DE LAMINATGE - Si és Corró amb superfície llisa: obtenim xapa - Si és corró amb altres formes: obtenim perfils

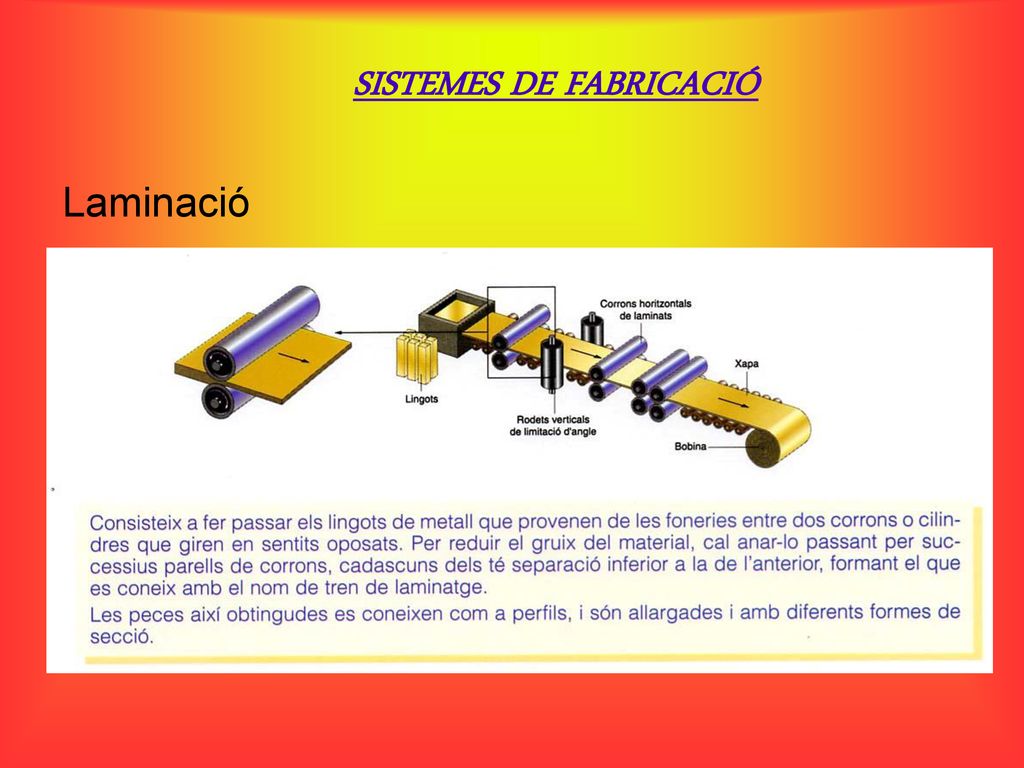

23 SISTEMES DE FABRICACIÓ
Laminació

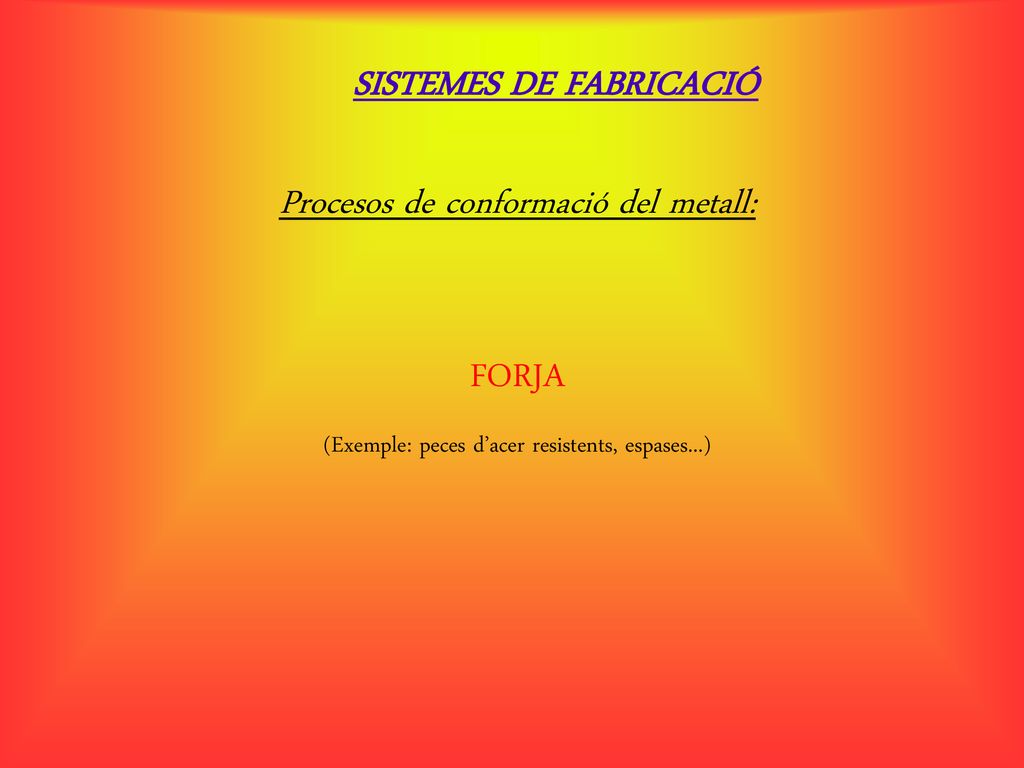

24 SISTEMES DE FABRICACIÓ
Procesos de conformació del metall: FORJA (Exemple: peces d’acer resistents, espases...)

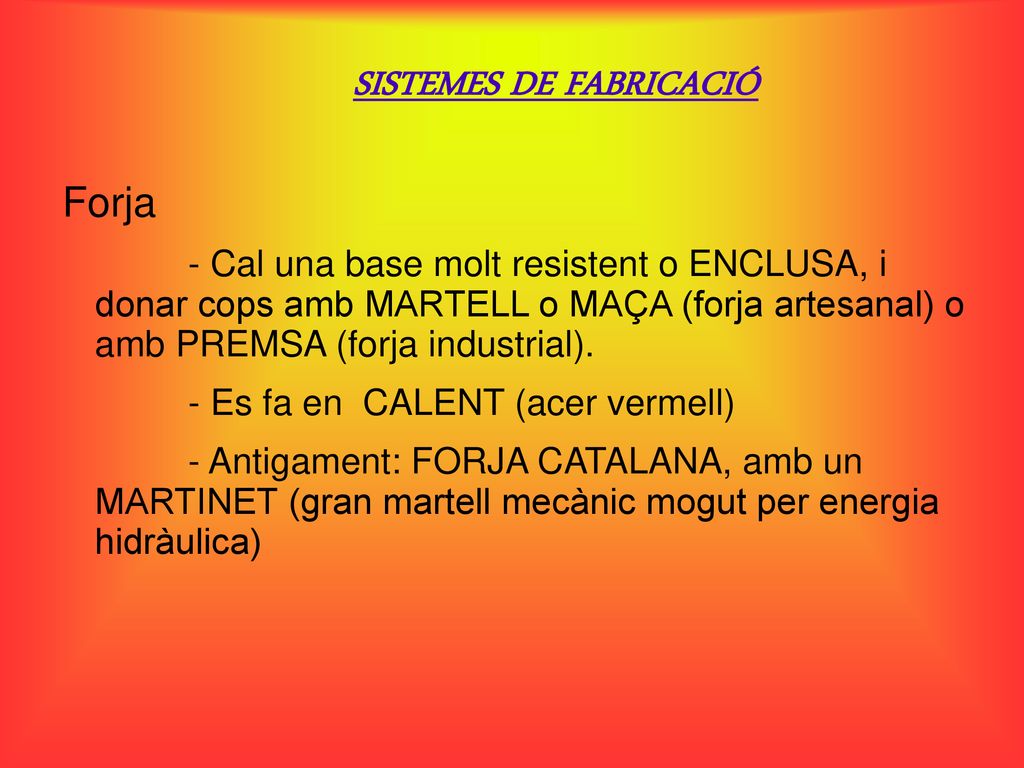

25 SISTEMES DE FABRICACIÓ
Forja - Cal una base molt resistent o ENCLUSA, i donar cops amb MARTELL o MAÇA (forja artesanal) o amb PREMSA (forja industrial). - Es fa en CALENT (acer vermell) - Antigament: FORJA CATALANA, amb un MARTINET (gran martell mecànic mogut per energia hidràulica)

26 SISTEMES DE FABRICACIÓ

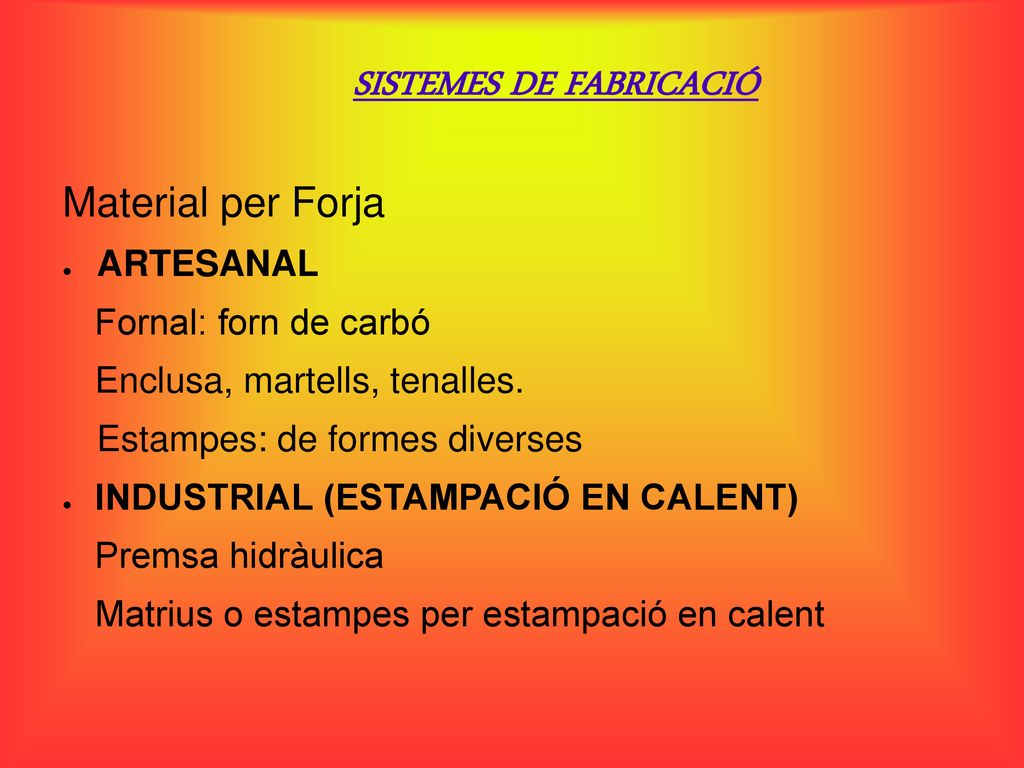

Material per Forja ARTESANAL Fornal: forn de carbó Enclusa, martells, tenalles. Estampes: de formes diverses INDUSTRIAL (ESTAMPACIÓ EN CALENT) Premsa hidràulica Matrius o estampes per estampació en calent

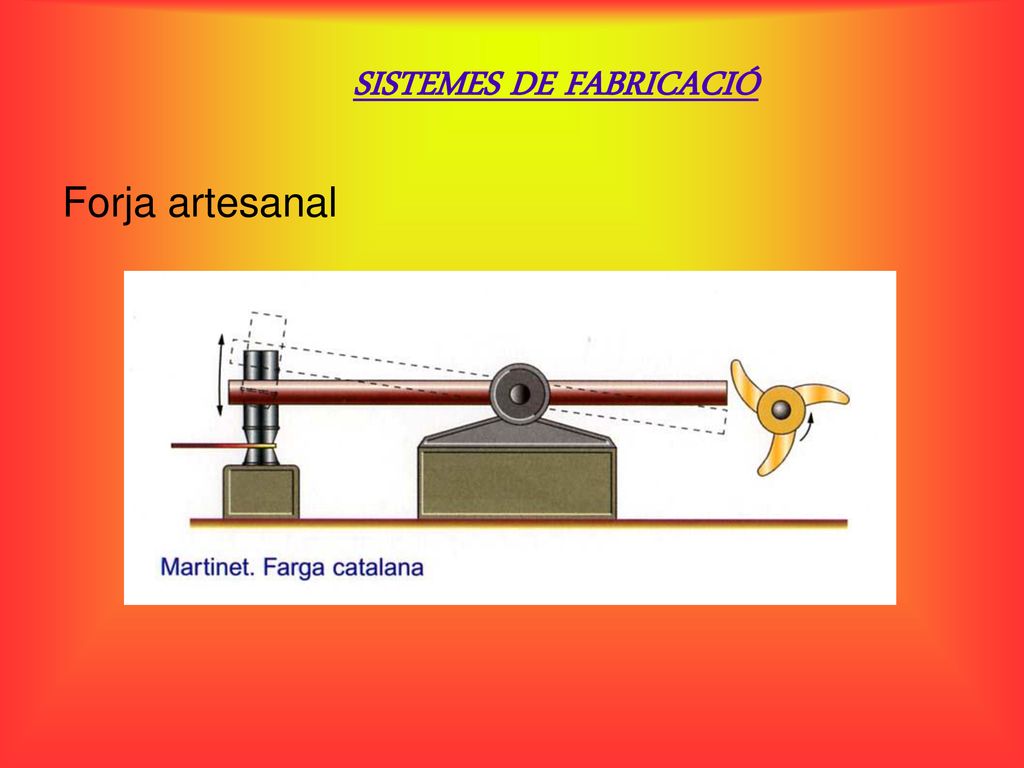

27 SISTEMES DE FABRICACIÓ
Forja artesanal

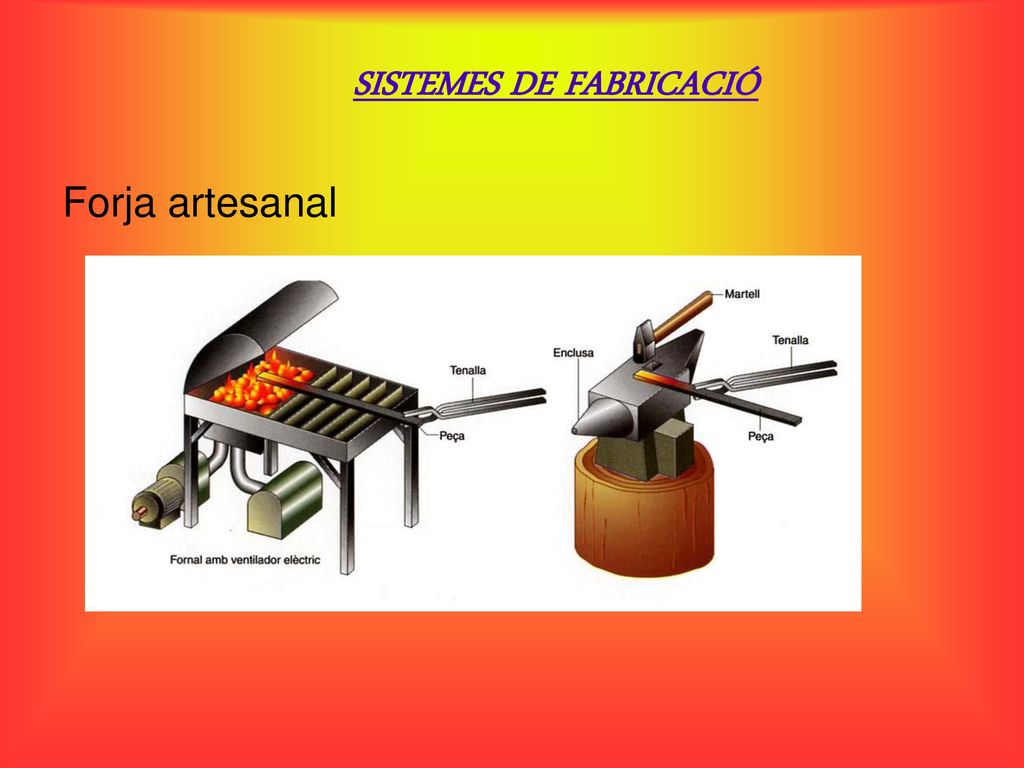

28 SISTEMES DE FABRICACIÓ
Forja artesanal

29 SISTEMES DE FABRICACIÓ

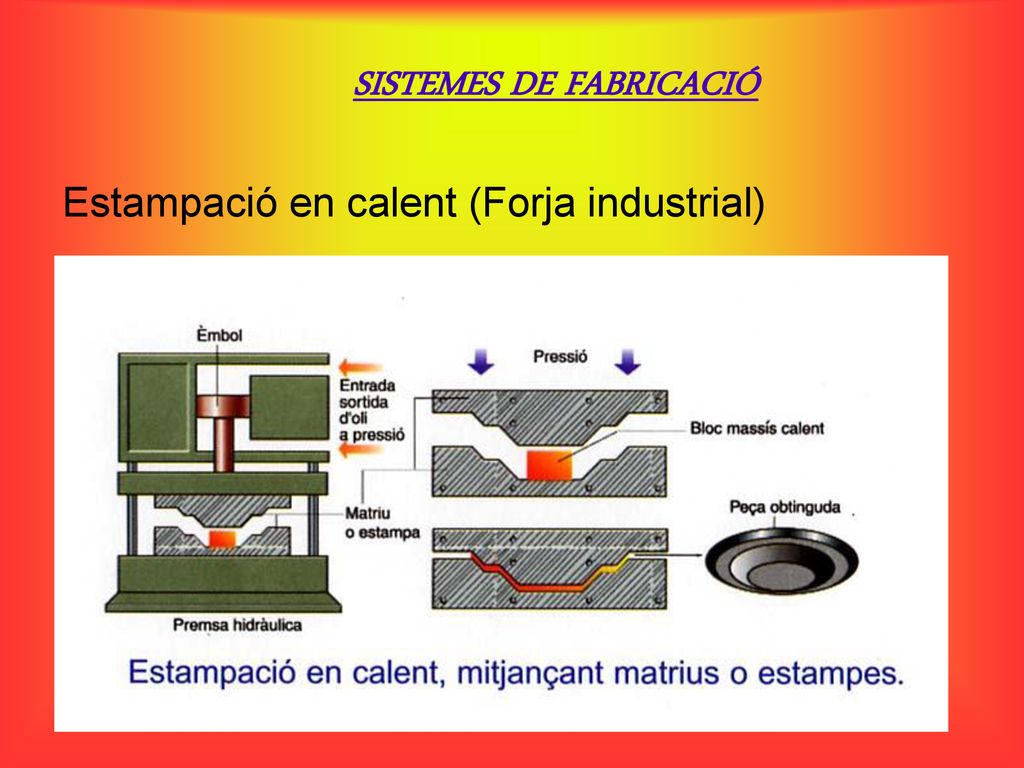

Estampació en calent (Forja industrial)

30 SISTEMES DE FABRICACIÓ
Estampació en calent (Forja industrial) forja.avi

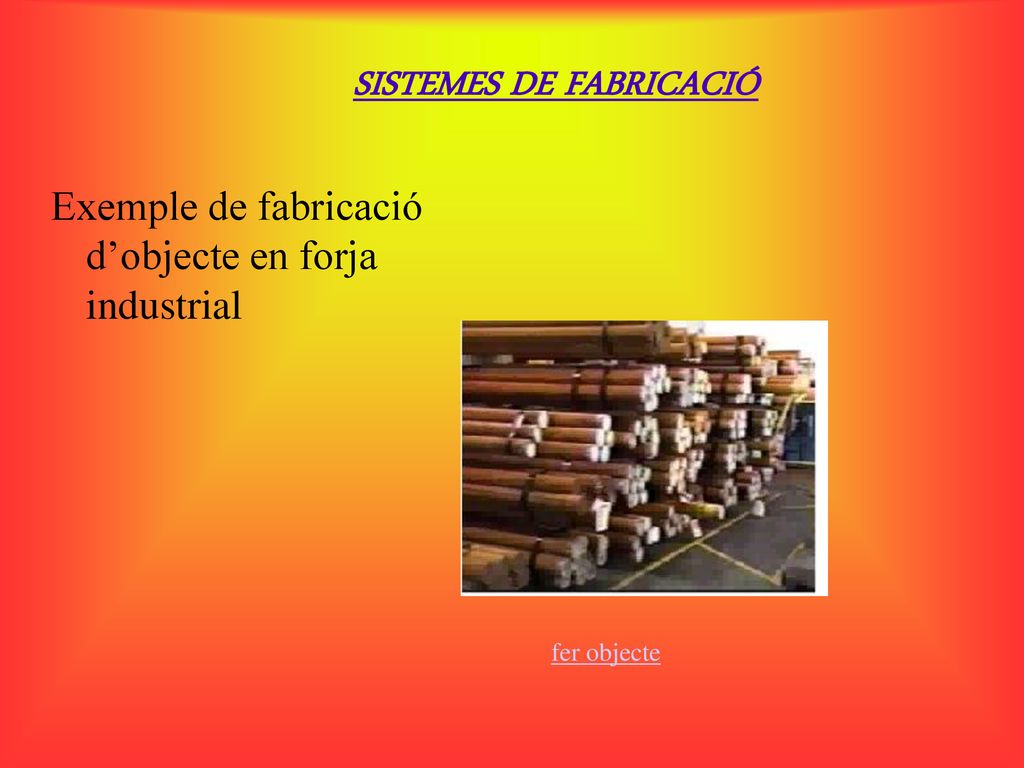

31 SISTEMES DE FABRICACIÓ
Exemple de fabricació d’objecte en forja industrial fer objecte

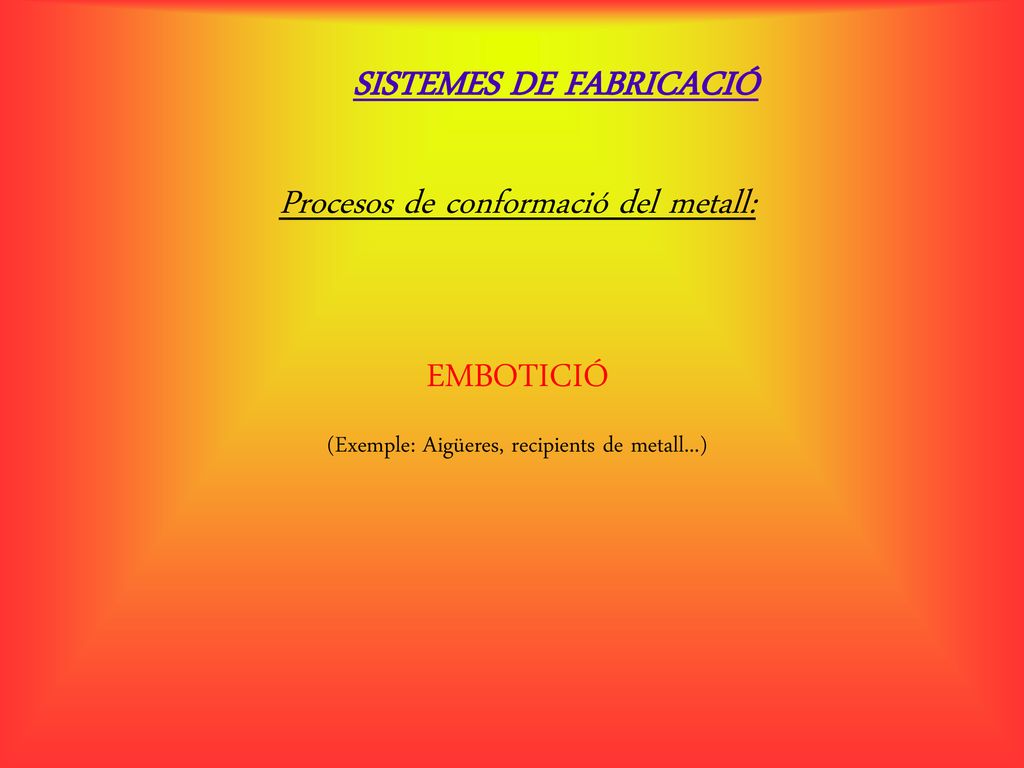

32 SISTEMES DE FABRICACIÓ
Procesos de conformació del metall: EMBOTICIÓ (Exemple: Aigüeres, recipients de metall...)

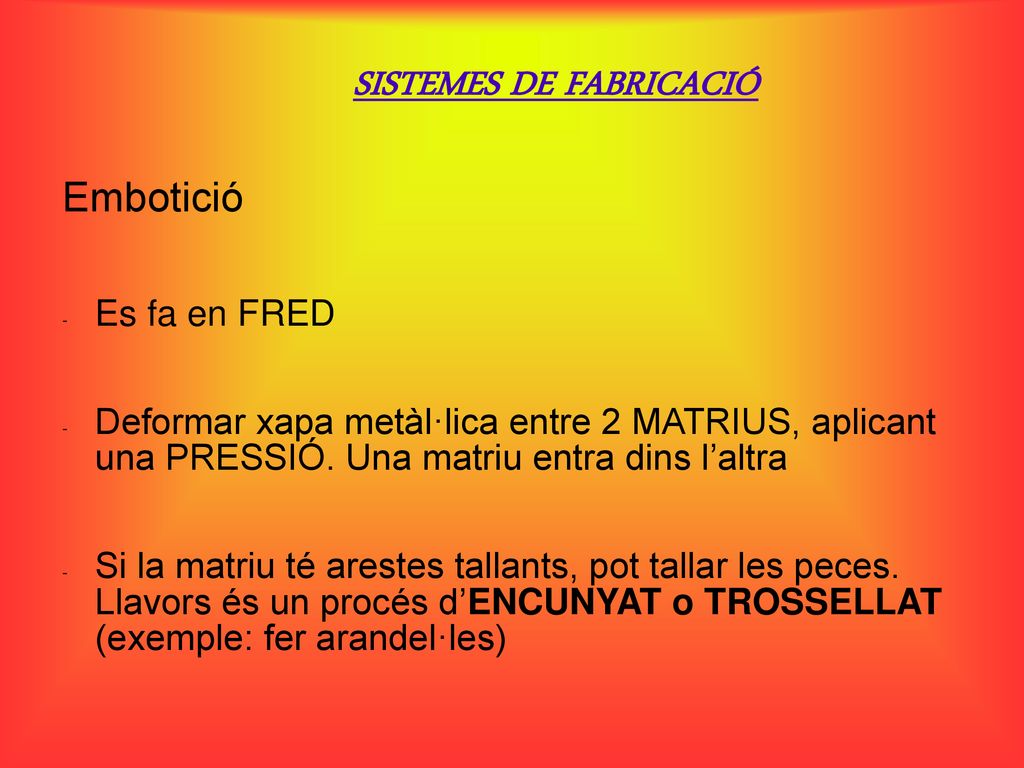

33 SISTEMES DE FABRICACIÓ
Embotició Es fa en FRED Deformar xapa metàl·lica entre 2 MATRIUS, aplicant una PRESSIÓ. Una matriu entra dins l’altra Si la matriu té arestes tallants, pot tallar les peces. Llavors és un procés d’ENCUNYAT o TROSSELLAT (exemple: fer arandel·les)

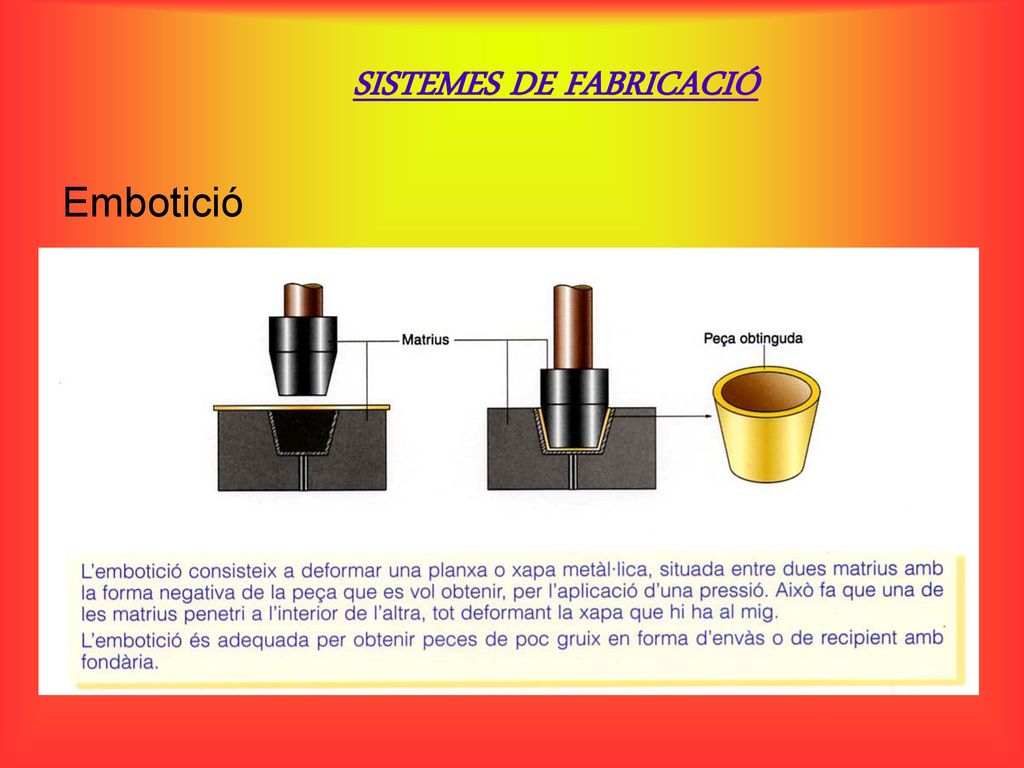

34 SISTEMES DE FABRICACIÓ
Embotició

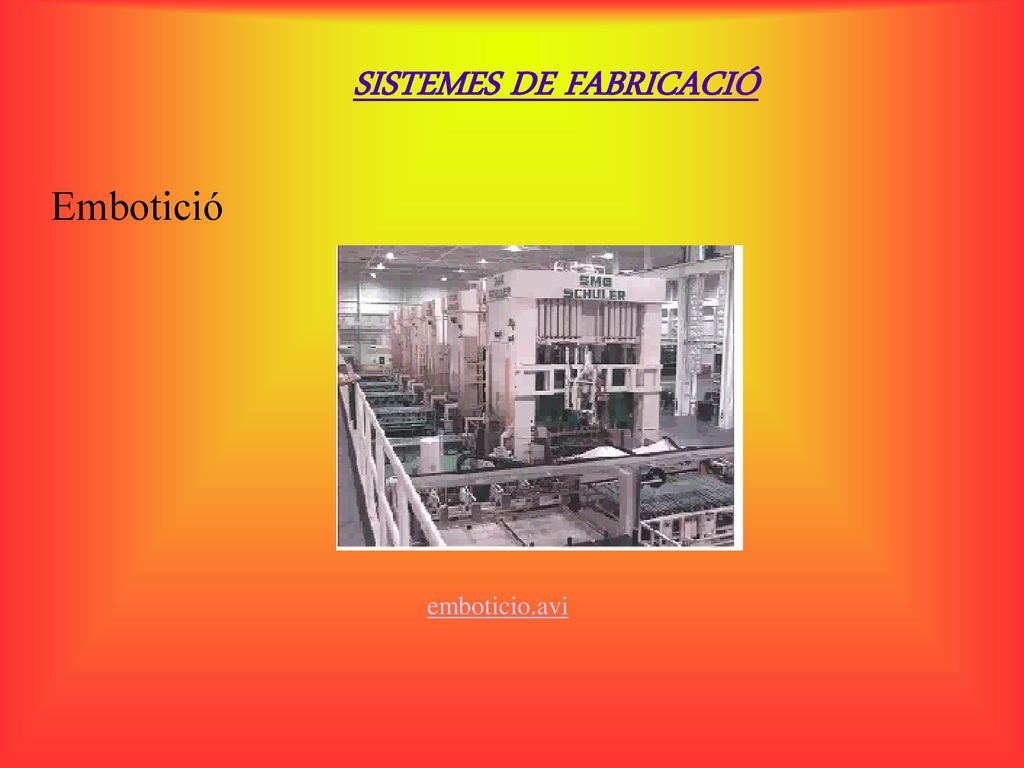

35 SISTEMES DE FABRICACIÓ
Embotició emboticio.avi

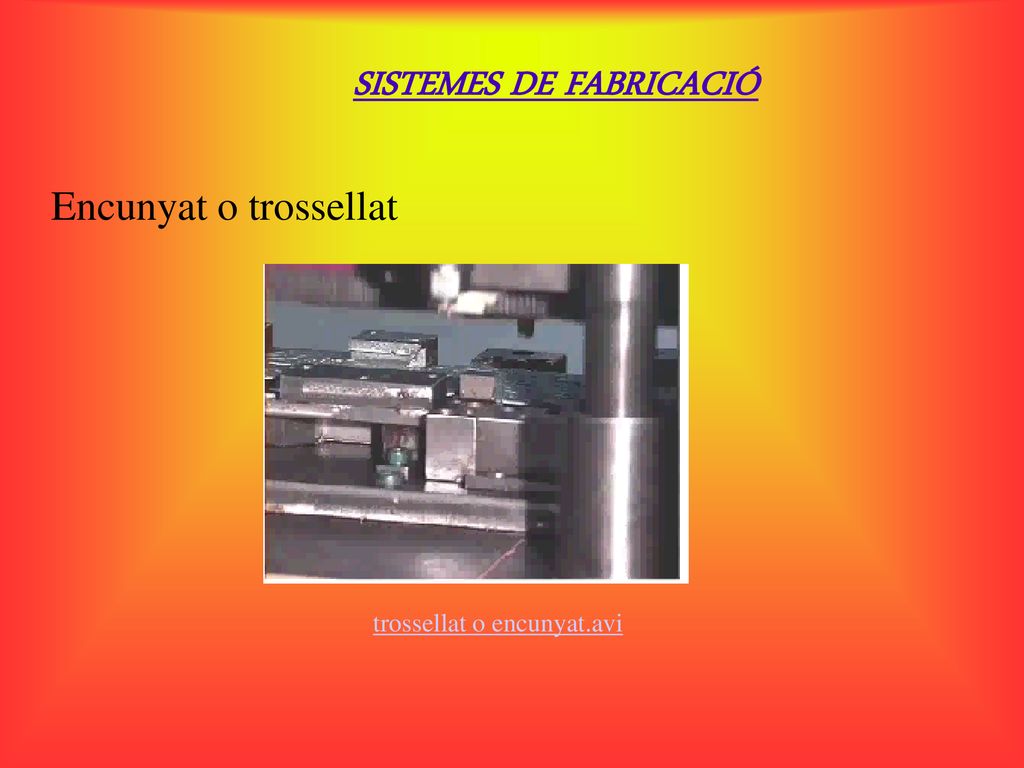

36 SISTEMES DE FABRICACIÓ
Encunyat o trossellat trossellat o encunyat.avi

37 SISTEMES DE FABRICACIÓ
Conformació per arrencament de ferritja (MECANITZACIÓ) TIPUS: Tallar (serres) Foradar (trepants) Torn Fresadora

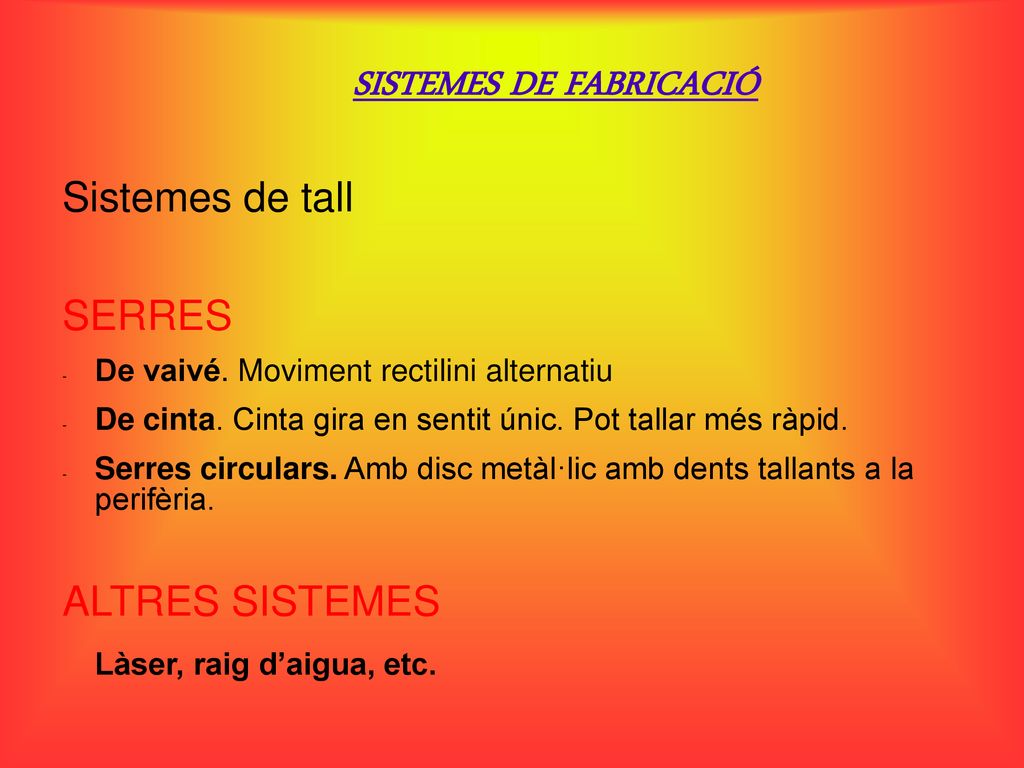

38 SISTEMES DE FABRICACIÓ
Sistemes de tall SERRES De vaivé. Moviment rectilini alternatiu De cinta. Cinta gira en sentit únic. Pot tallar més ràpid. Serres circulars. Amb disc metàl·lic amb dents tallants a la perifèria. ALTRES SISTEMES Làser, raig d’aigua, etc.

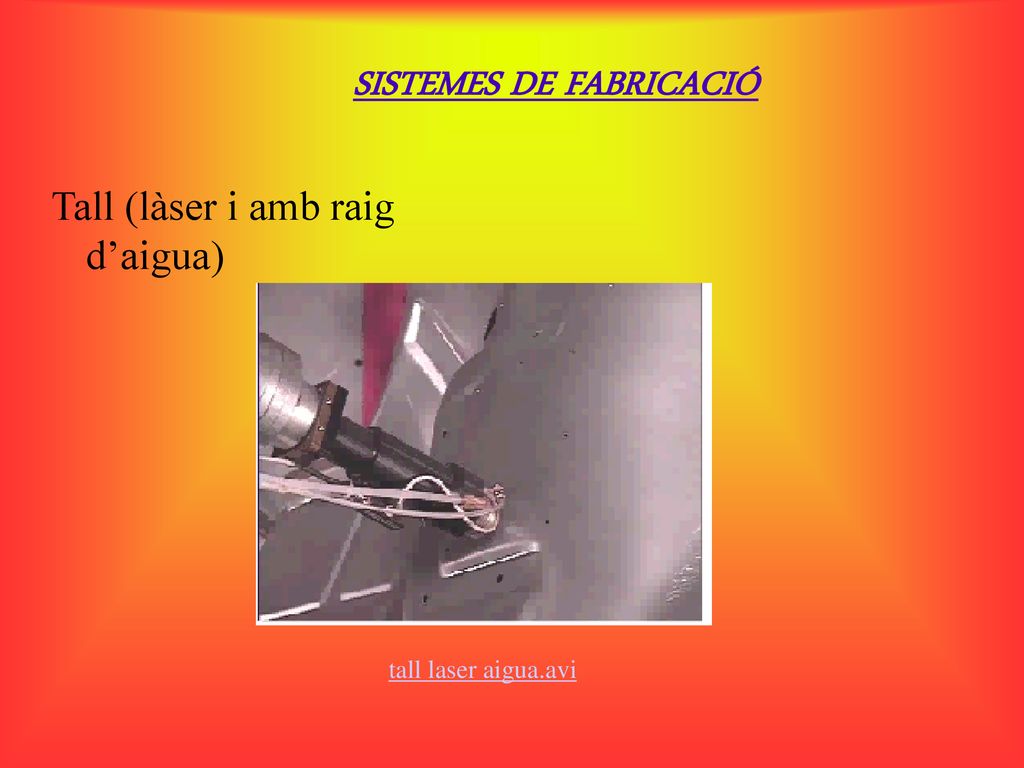

39 SISTEMES DE FABRICACIÓ
Tall (làser i amb raig d’aigua) tall laser aigua.avi

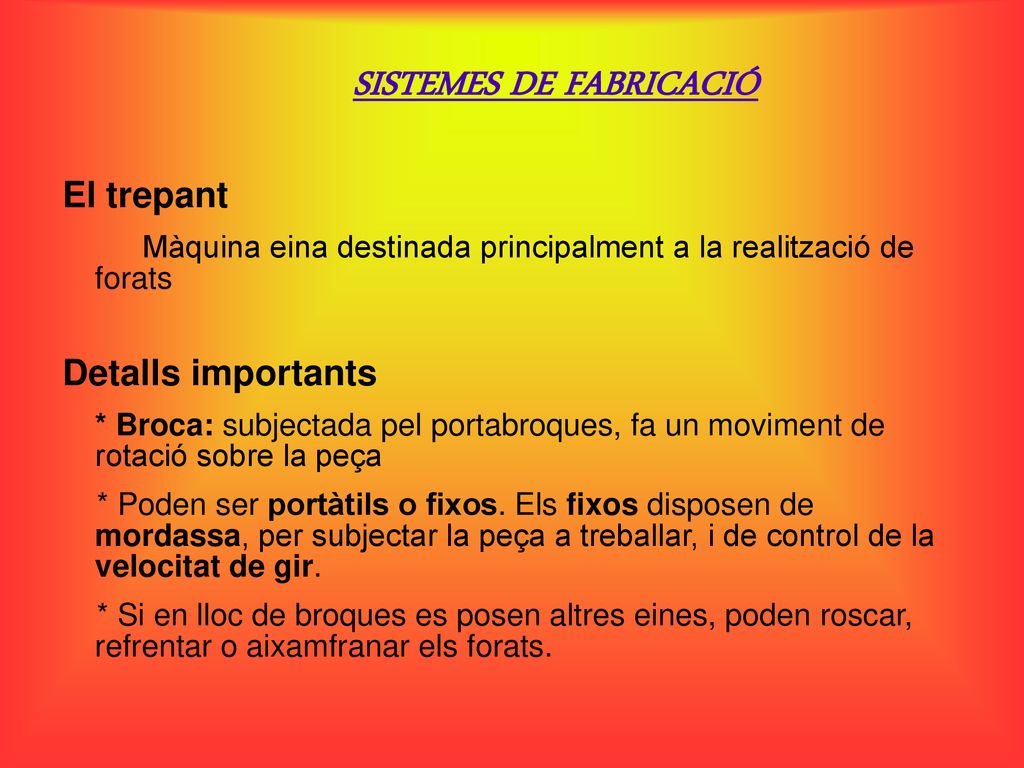

40 SISTEMES DE FABRICACIÓ

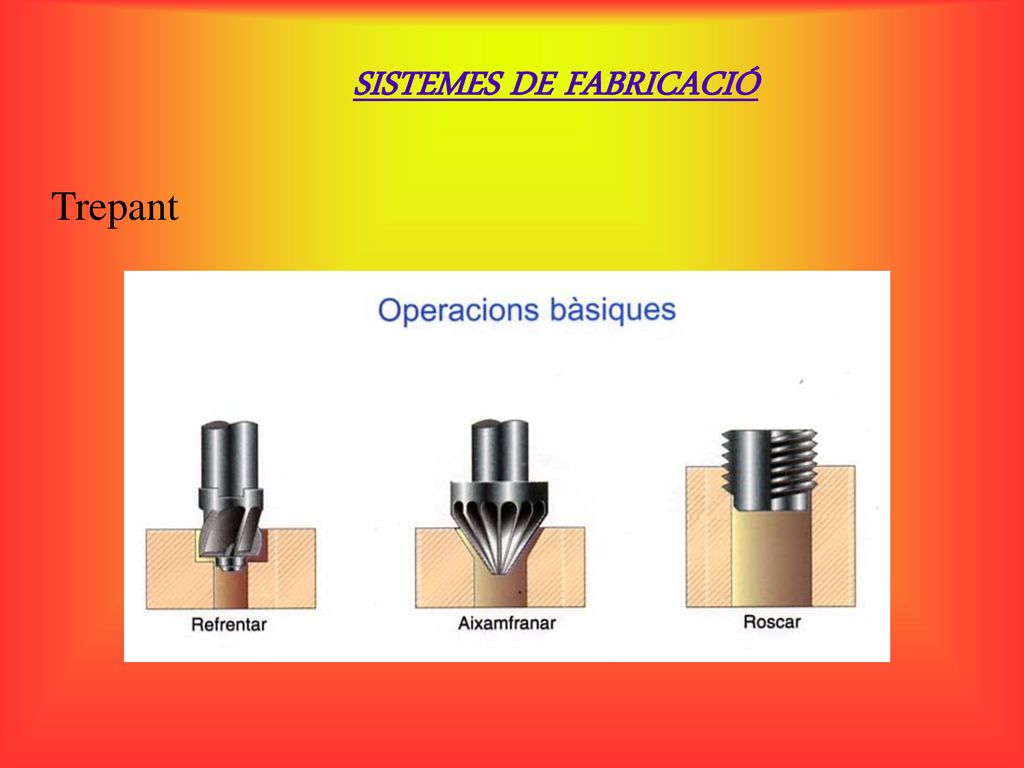

El trepant Màquina eina destinada principalment a la realització de forats Detalls importants * Broca: subjectada pel portabroques, fa un moviment de rotació sobre la peça * Poden ser portàtils o fixos. Els fixos disposen de mordassa, per subjectar la peça a treballar, i de control de la velocitat de gir. * Si en lloc de broques es posen altres eines, poden roscar, refrentar o aixamfranar els forats.

41 SISTEMES DE FABRICACIÓ
Trepant trepant broma.avi taladro cotxe.avi

42 SISTEMES DE FABRICACIÓ
Trepant

43 SISTEMES DE FABRICACIÓ

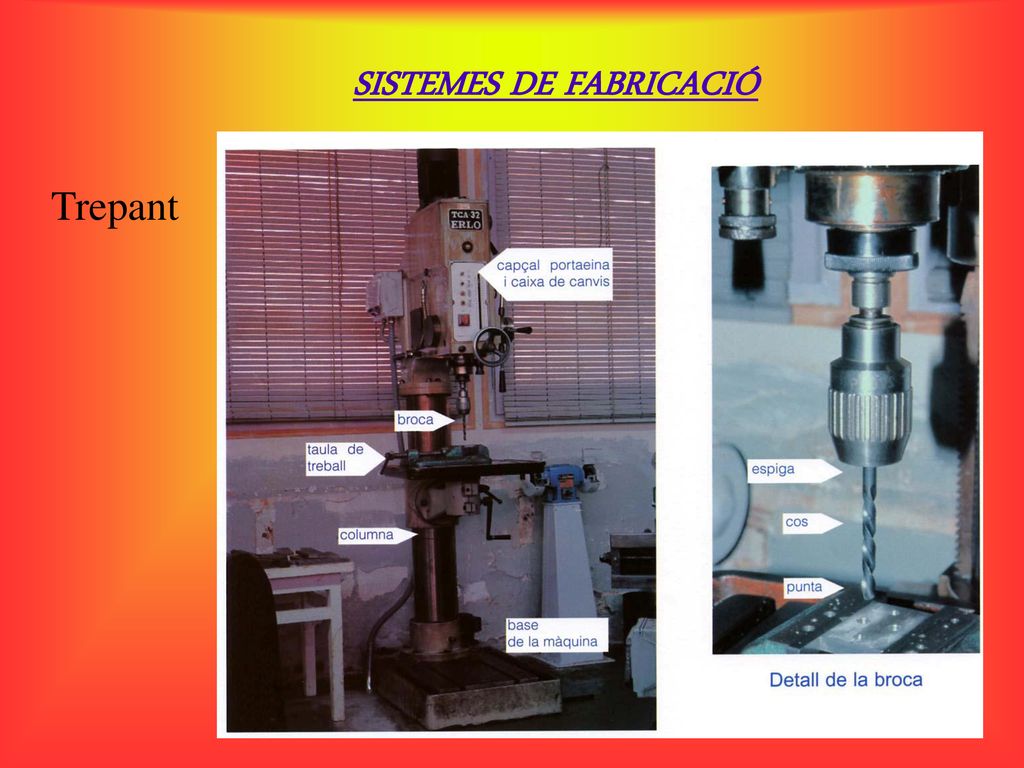

Trepant

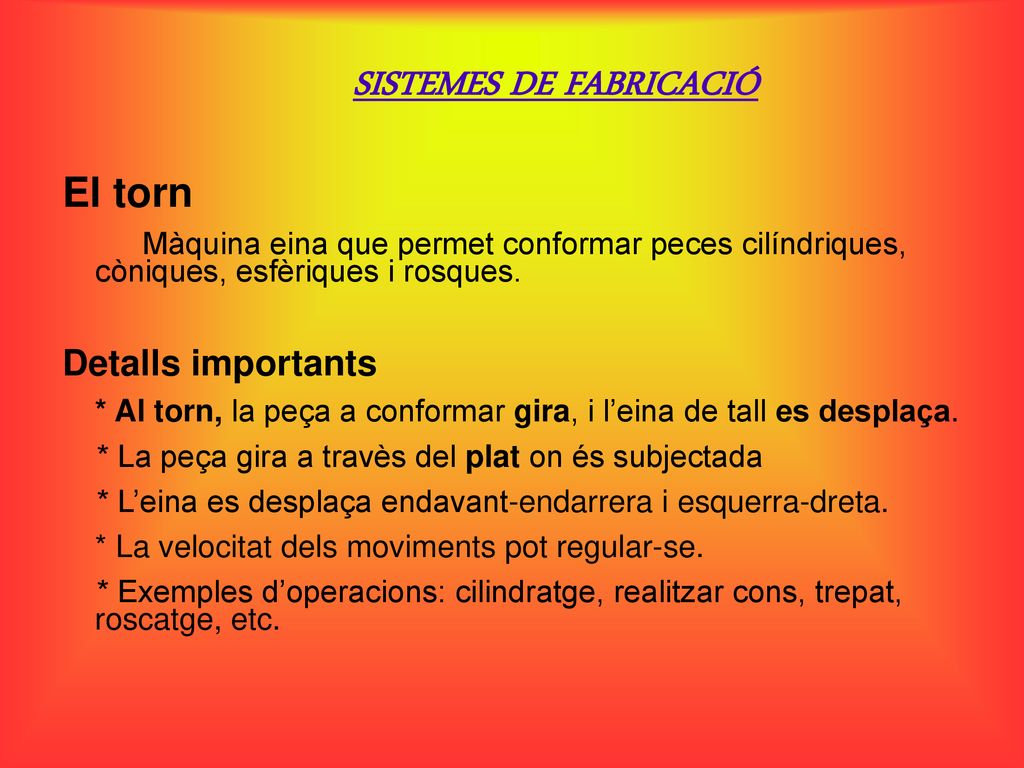

44 SISTEMES DE FABRICACIÓ

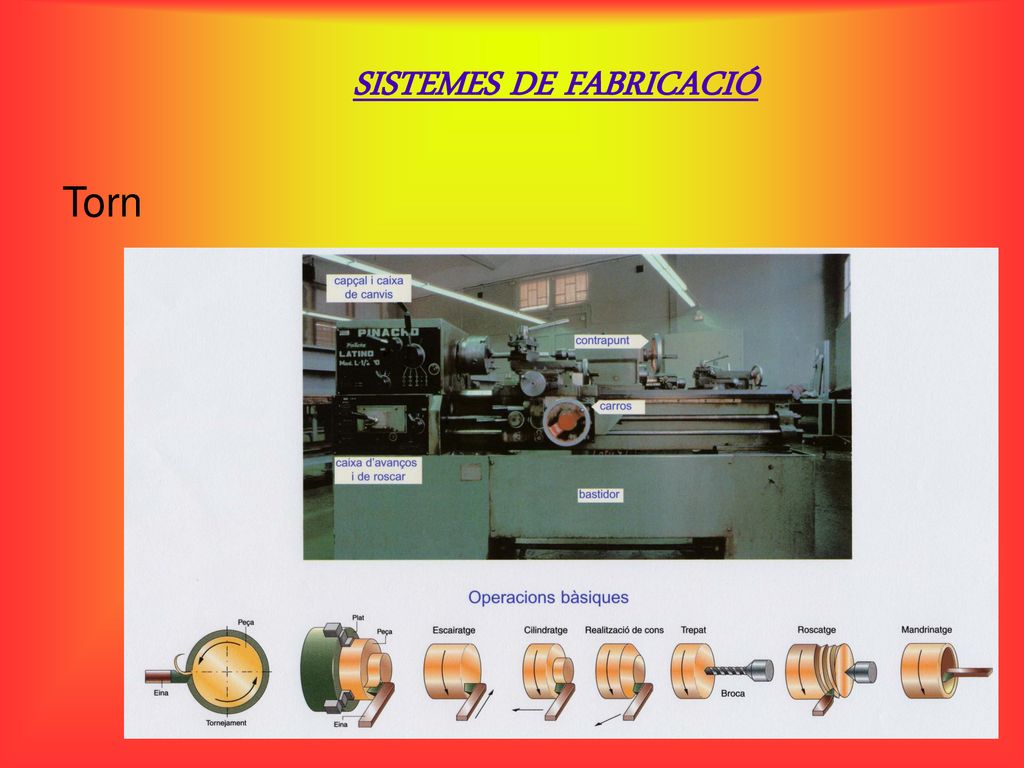

El torn Màquina eina que permet conformar peces cilíndriques, còniques, esfèriques i rosques. Detalls importants * Al torn, la peça a conformar gira, i l’eina de tall es desplaça. * La peça gira a travès del plat on és subjectada * L’eina es desplaça endavant-endarrera i esquerra-dreta. * La velocitat dels moviments pot regular-se. * Exemples d’operacions: cilindratge, realitzar cons, trepat, roscatge, etc.

45 SISTEMES DE FABRICACIÓ
Torn

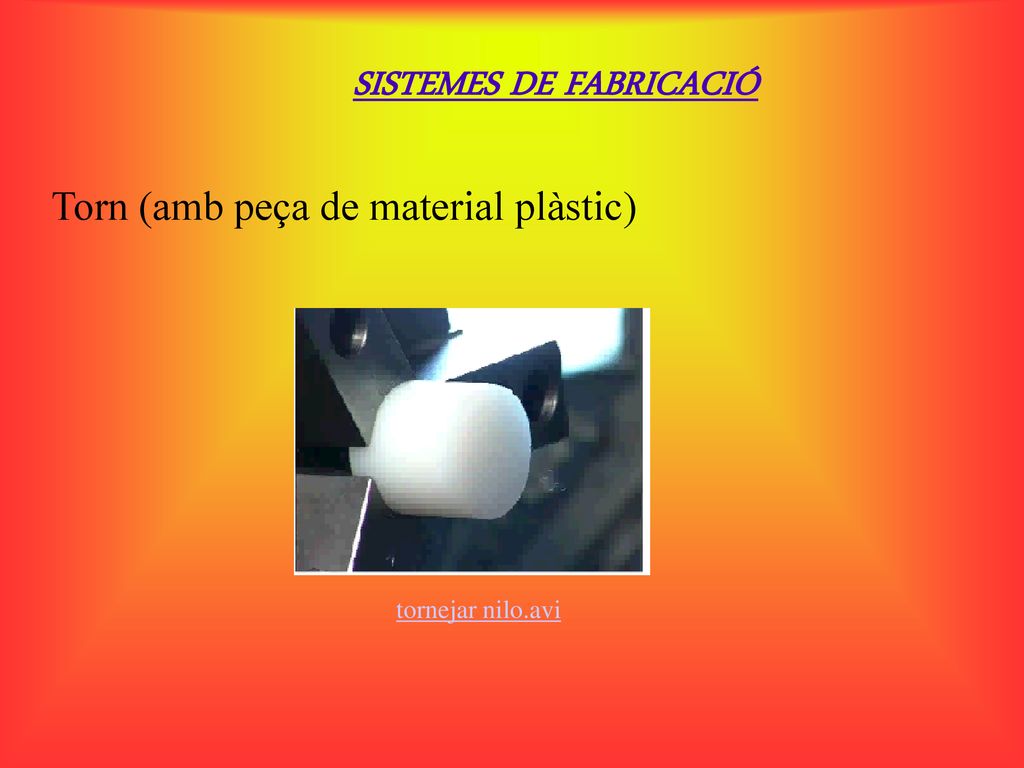

46 SISTEMES DE FABRICACIÓ
Torn (amb peça de material plàstic) tornejar nilo.avi

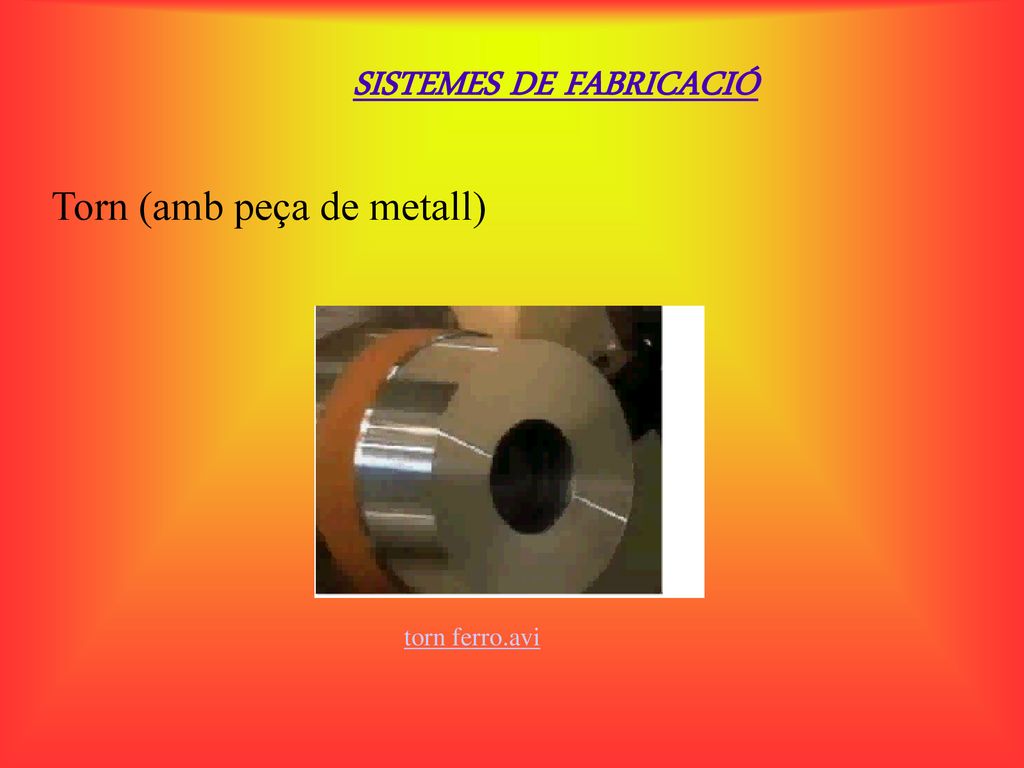

47 SISTEMES DE FABRICACIÓ
Torn (amb peça de metall) torn ferro.avi

48 SISTEMES DE FABRICACIÓ

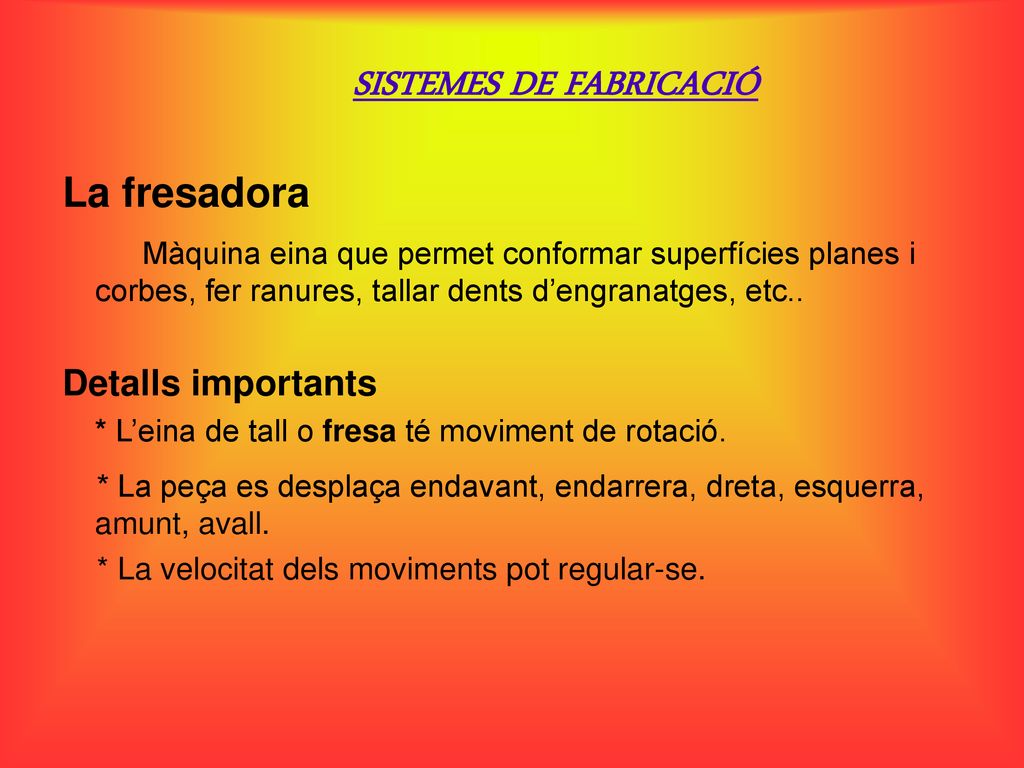

La fresadora Màquina eina que permet conformar superfícies planes i corbes, fer ranures, tallar dents d’engranatges, etc.. Detalls importants * L’eina de tall o fresa té moviment de rotació. * La peça es desplaça endavant, endarrera, dreta, esquerra, amunt, avall. * La velocitat dels moviments pot regular-se.

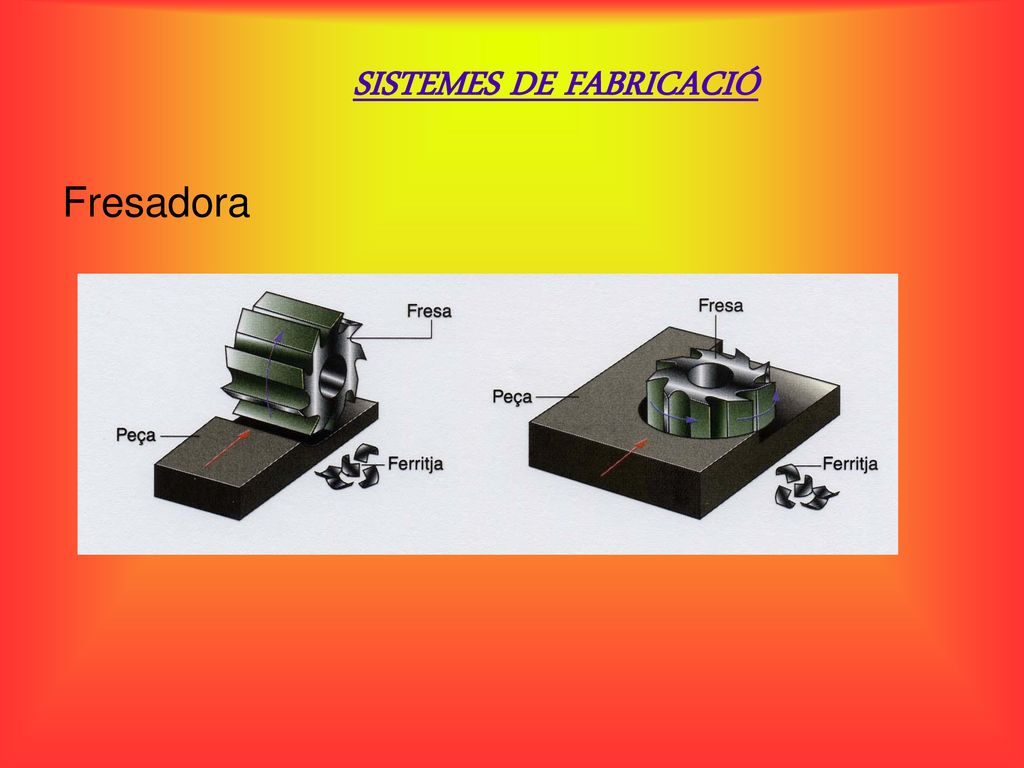

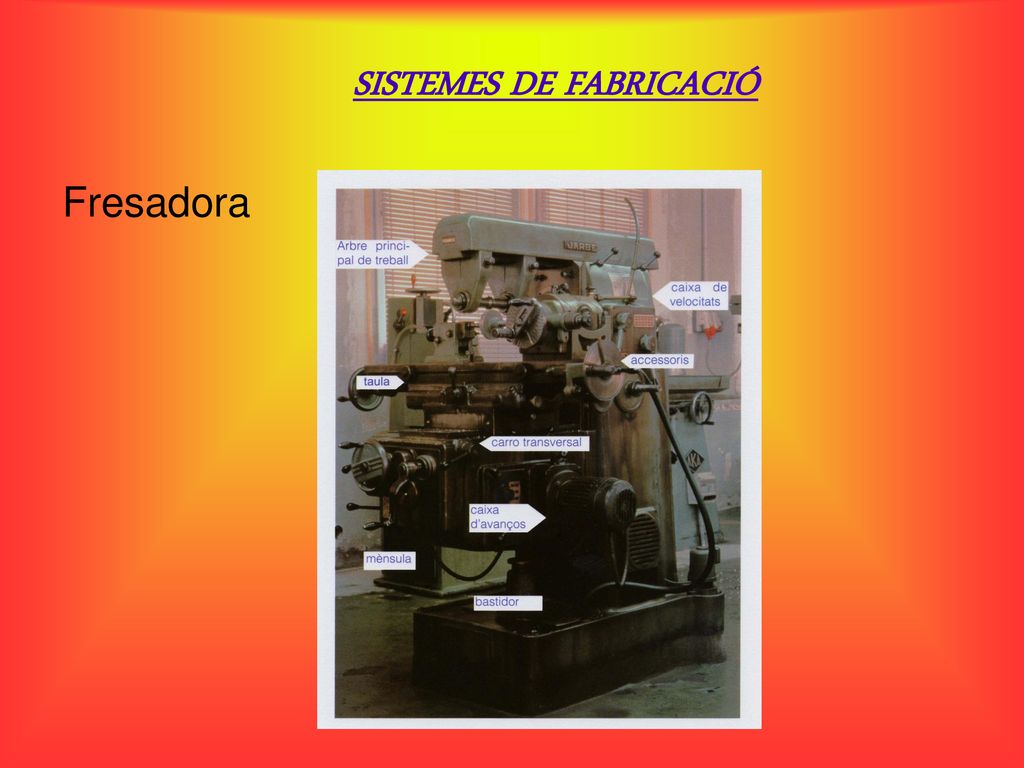

49 SISTEMES DE FABRICACIÓ
Fresadora

50 SISTEMES DE FABRICACIÓ
Fresadora

51 SISTEMES DE FABRICACIÓ
Fresadora fresa.avi

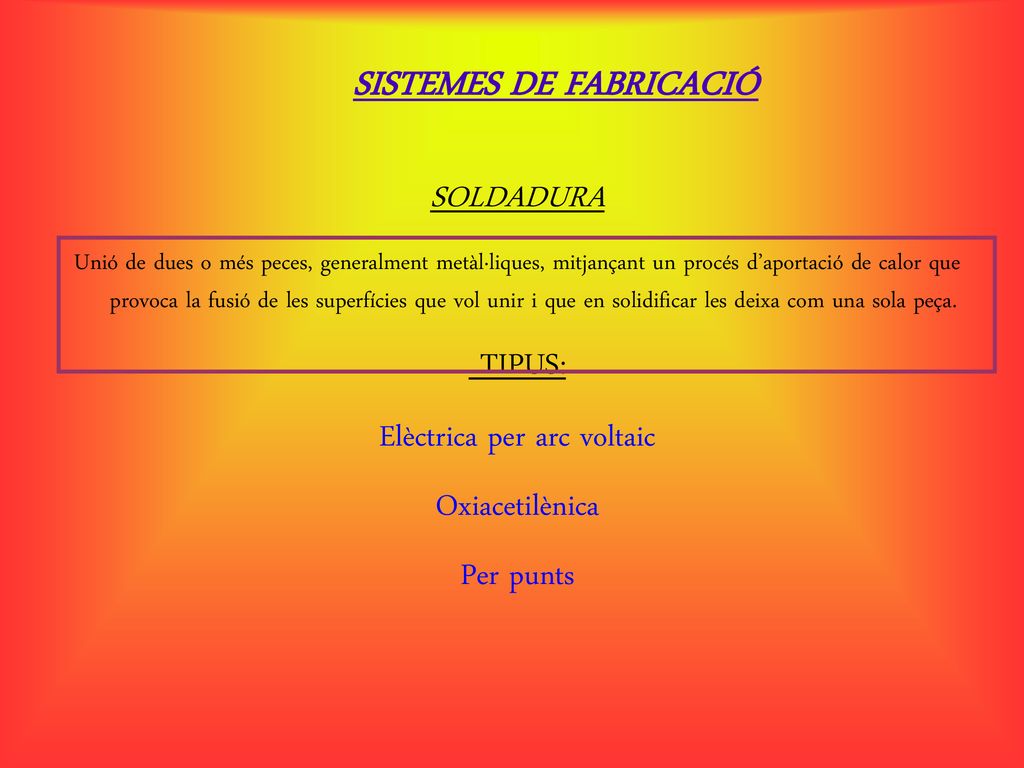

52 SISTEMES DE FABRICACIÓ
SOLDADURA Unió de dues o més peces, generalment metàl·liques, mitjançant un procés d’aportació de calor que provoca la fusió de les superfícies que vol unir i que en solidificar les deixa com una sola peça. TIPUS: Elèctrica per arc voltaic Oxiacetilènica Per punts

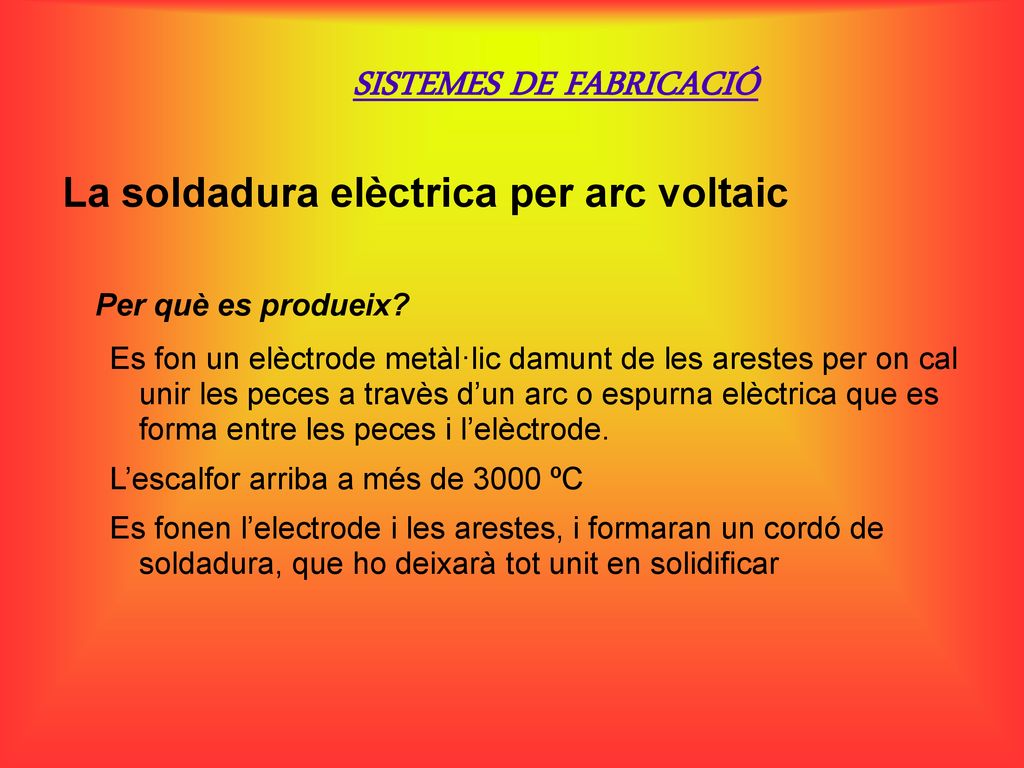

53 SISTEMES DE FABRICACIÓ
La soldadura elèctrica per arc voltaic Per què es produeix? Es fon un elèctrode metàl·lic damunt de les arestes per on cal unir les peces a travès d’un arc o espurna elèctrica que es forma entre les peces i l’elèctrode. L’escalfor arriba a més de 3000 ºC Es fonen l’electrode i les arestes, i formaran un cordó de soldadura, que ho deixarà tot unit en solidificar

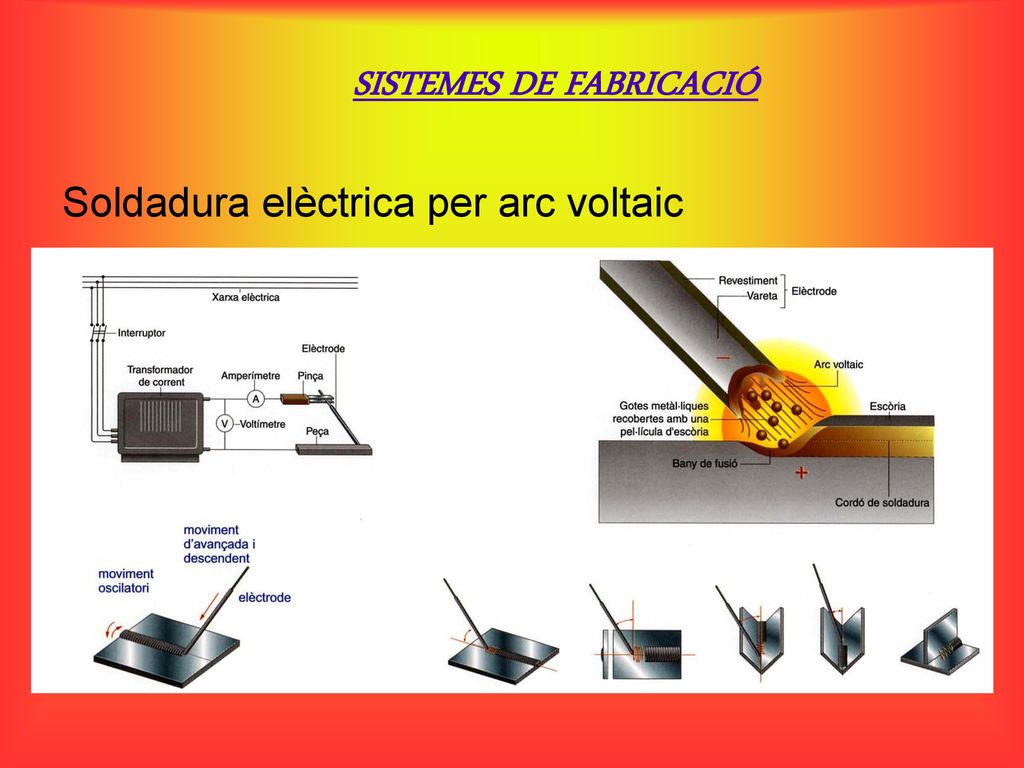

54 SISTEMES DE FABRICACIÓ
Soldadura elèctrica per arc voltaic

55 SISTEMES DE FABRICACIÓ
Soldadura elèctrica per arc voltaic soldadura arc.avi

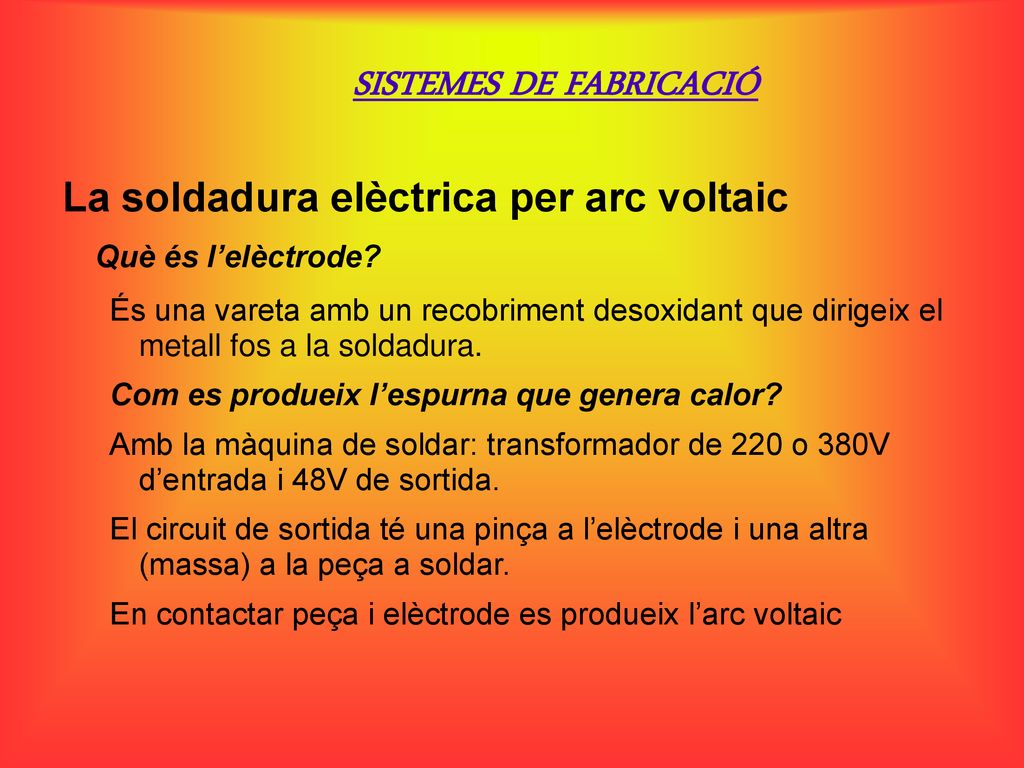

56 SISTEMES DE FABRICACIÓ
La soldadura elèctrica per arc voltaic Què és l’elèctrode? És una vareta amb un recobriment desoxidant que dirigeix el metall fos a la soldadura. Com es produeix l’espurna que genera calor? Amb la màquina de soldar: transformador de 220 o 380V d’entrada i 48V de sortida. El circuit de sortida té una pinça a l’elèctrode i una altra (massa) a la peça a soldar. En contactar peça i elèctrode es produeix l’arc voltaic

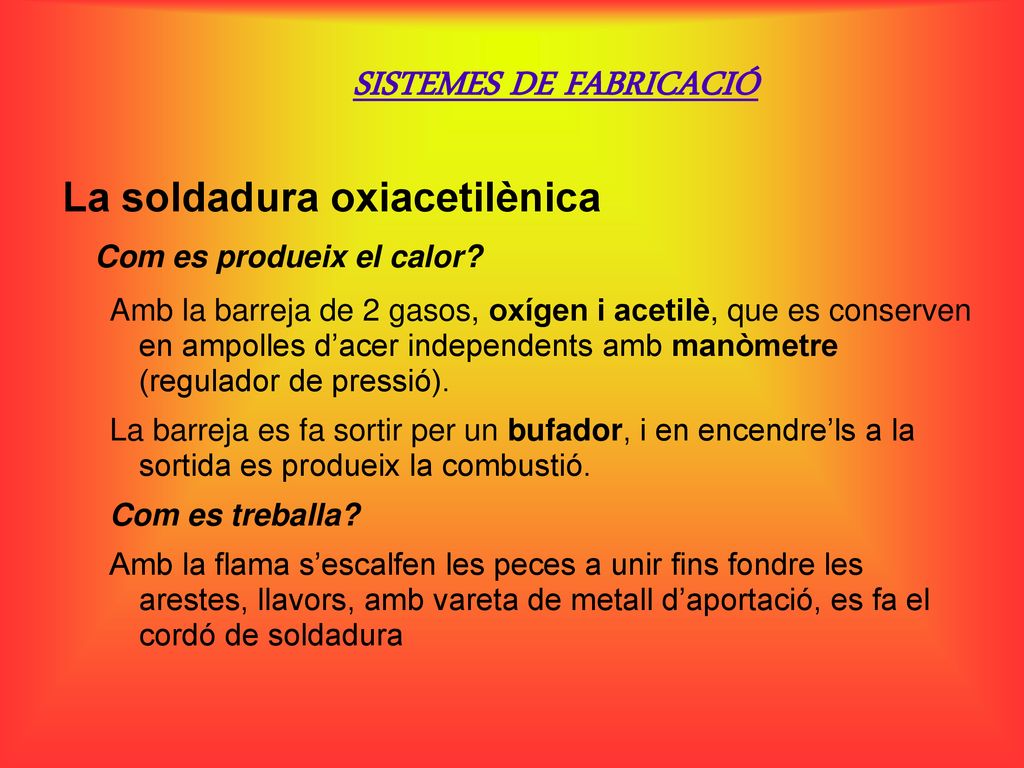

57 SISTEMES DE FABRICACIÓ
La soldadura oxiacetilènica Com es produeix el calor? Amb la barreja de 2 gasos, oxígen i acetilè, que es conserven en ampolles d’acer independents amb manòmetre (regulador de pressió). La barreja es fa sortir per un bufador, i en encendre’ls a la sortida es produeix la combustió. Com es treballa? Amb la flama s’escalfen les peces a unir fins fondre les arestes, llavors, amb vareta de metall d’aportació, es fa el cordó de soldadura

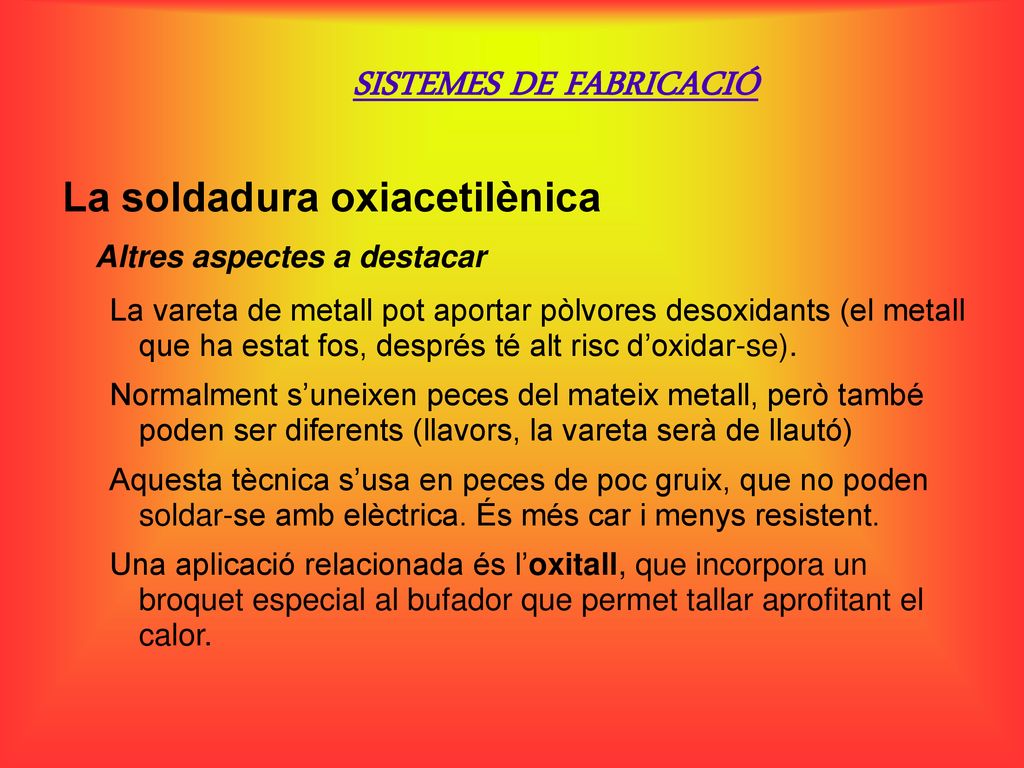

58 SISTEMES DE FABRICACIÓ
La soldadura oxiacetilènica Altres aspectes a destacar La vareta de metall pot aportar pòlvores desoxidants (el metall que ha estat fos, després té alt risc d’oxidar-se). Normalment s’uneixen peces del mateix metall, però també poden ser diferents (llavors, la vareta serà de llautó) Aquesta tècnica s’usa en peces de poc gruix, que no poden soldar-se amb elèctrica. És més car i menys resistent. Una aplicació relacionada és l’oxitall, que incorpora un broquet especial al bufador que permet tallar aprofitant el calor.

59 SISTEMES DE FABRICACIÓ

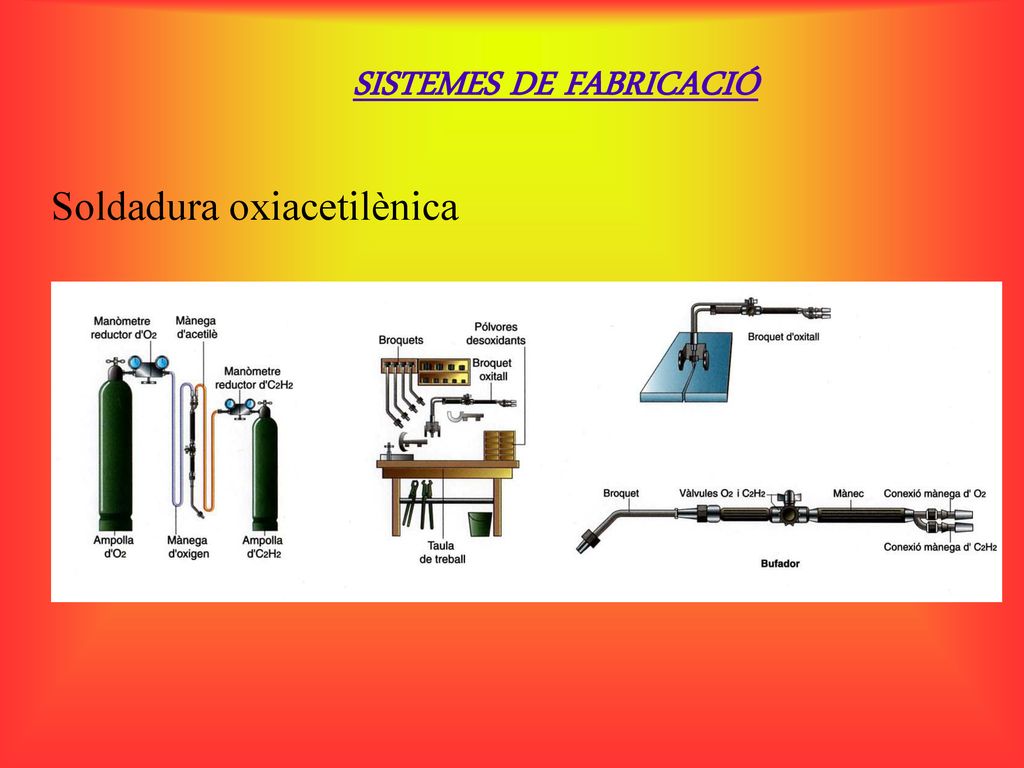

Soldadura oxiacetilènica

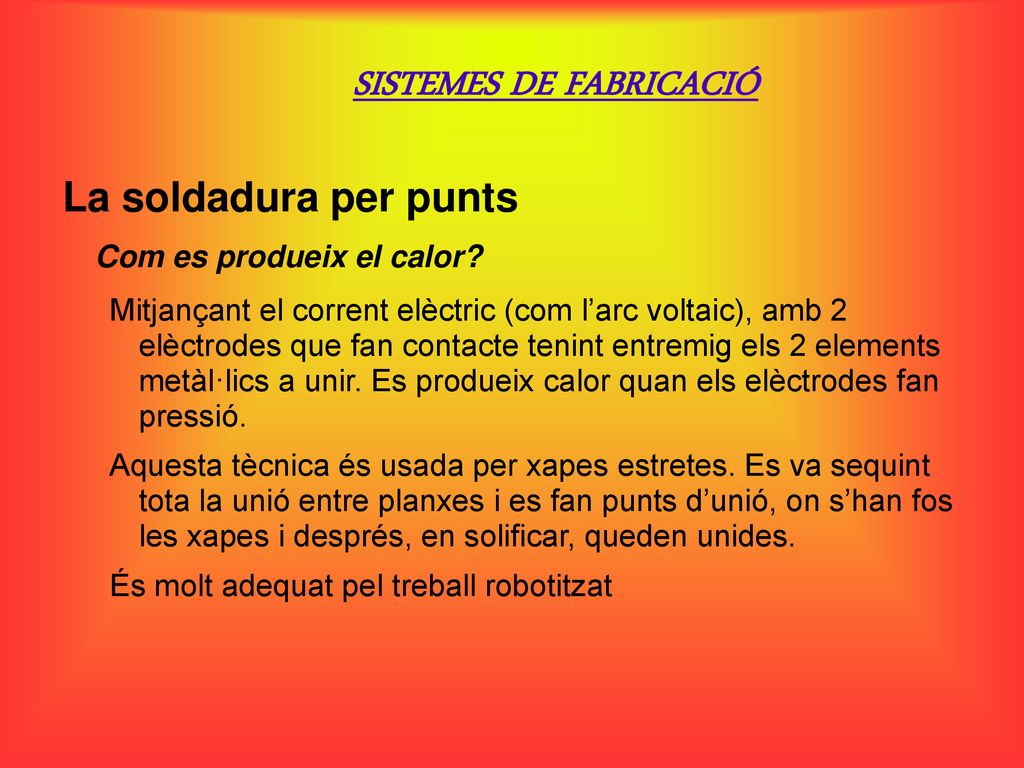

60 SISTEMES DE FABRICACIÓ
La soldadura per punts Com es produeix el calor? Mitjançant el corrent elèctric (com l’arc voltaic), amb 2 elèctrodes que fan contacte tenint entremig els 2 elements metàl·lics a unir. Es produeix calor quan els elèctrodes fan pressió. Aquesta tècnica és usada per xapes estretes. Es va sequint tota la unió entre planxes i es fan punts d’unió, on s’han fos les xapes i després, en solificar, queden unides. És molt adequat pel treball robotitzat
