Electricitat i Electrònica

Presentación del tema: "Electricitat i Electrònica"— Transcripción de la presentación:

1 Electricitat i Electrònica

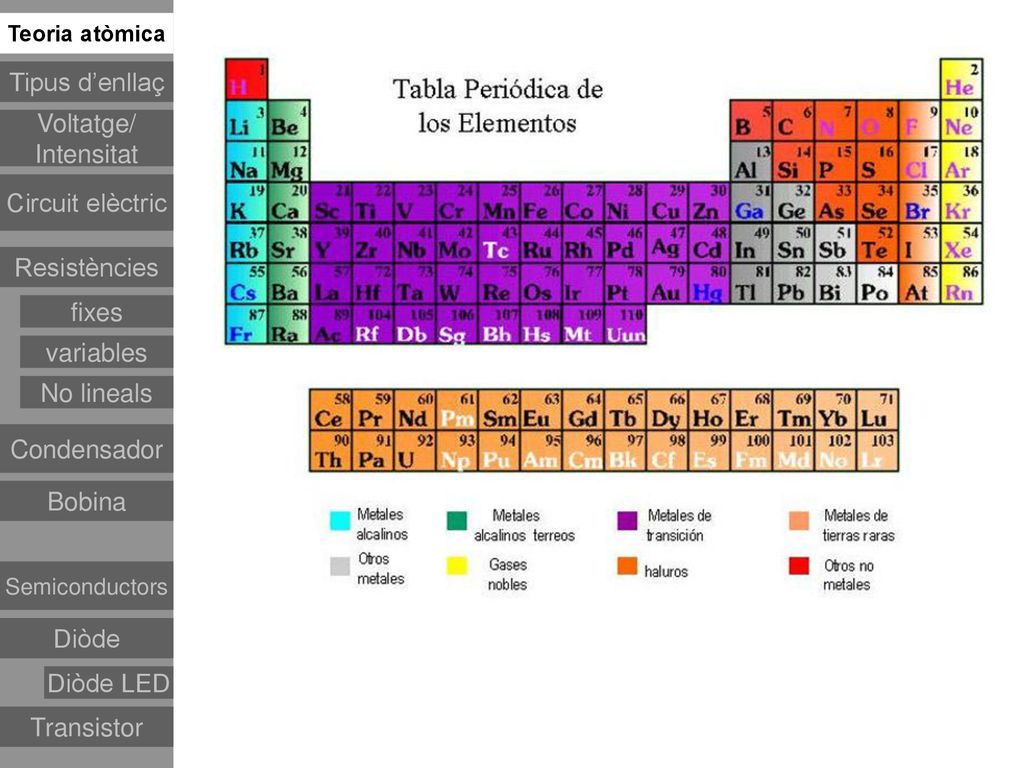

2 Tipus d’enllaç Voltatge/ Intensitat Circuit elèctric Resistències
Teoria atòmica Tipus d’enllaç Voltatge/ Intensitat Circuit elèctric Resistències fixes variables No lineals Condensador Bobina Semiconductors Diòde Diòde LED Transistor

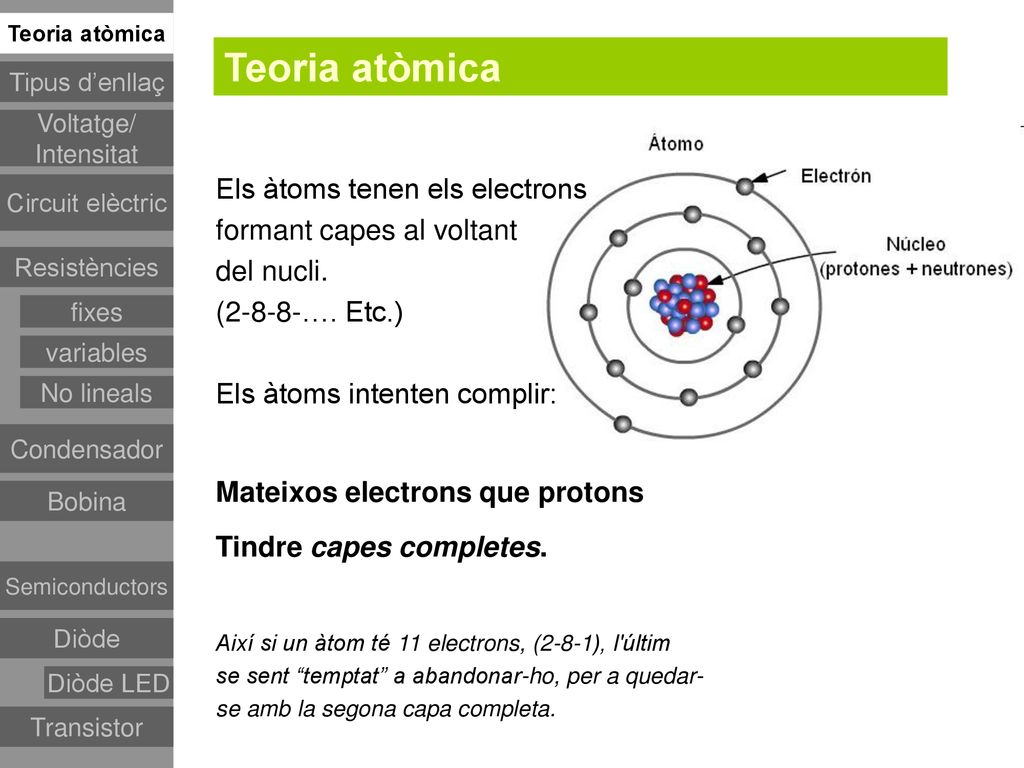

3 Teoria atòmica Els àtoms tenen els electrons formant capes al voltant
Tipus d’enllaç Voltatge/ Intensitat Els àtoms tenen els electrons formant capes al voltant del nucli. (2-8-8-…. Etc.) Els àtoms intenten complir: Mateixos electrons que protons Tindre capes completes. Així si un àtom té 11 electrons, (2-8-1), l'últim se sent “temptat” a abandonar-ho, per a quedar- se amb la segona capa completa. Circuit elèctric Resistències fixes variables No lineals Condensador Bobina Semiconductors Diòde Diòde LED Transistor

4 Tipus d’enllaç Enllaç iònic Enllaç covalent
Teoria atòmica Tipus d’enllaç Tipus d’enllaç Amb les dos lleis anteriors podem entendre les unions entre àtoms. Voltatge/ Intensitat Circuit elèctric Enllaç iònic Enllaç covalent Resistències fixes variables No lineals Condensador Bobina Semiconductors Diòde Diòde LED Transistor

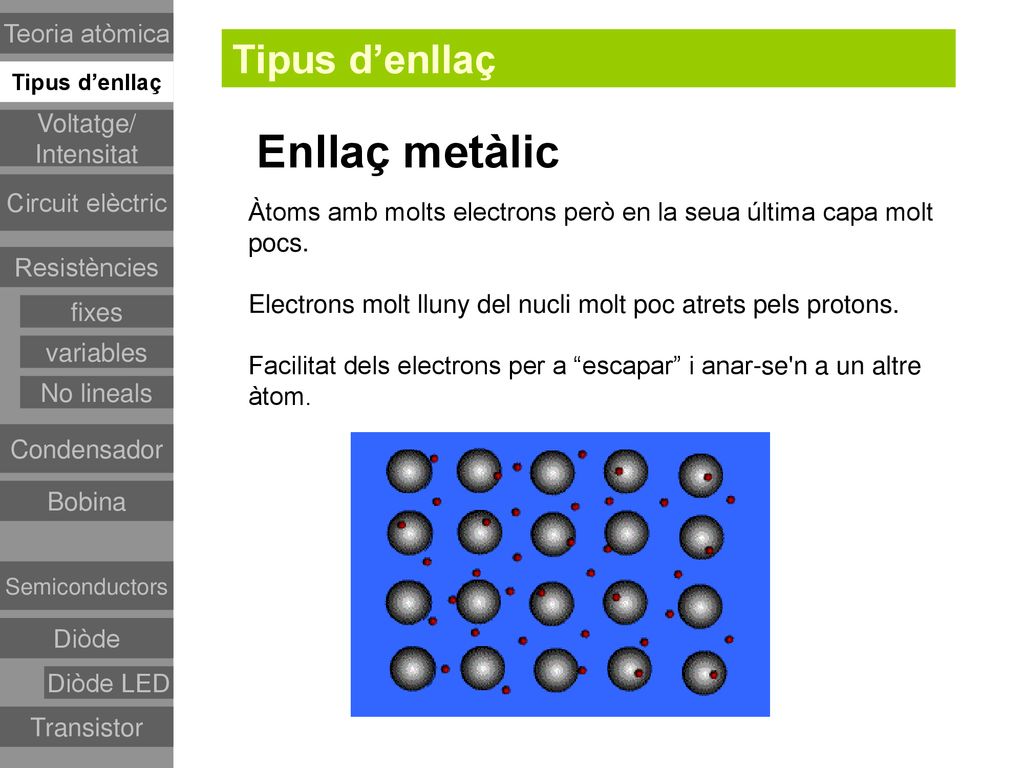

5 Enllaç metàlic Tipus d’enllaç Teoria atòmica Voltatge/ Intensitat
Circuit elèctric Àtoms amb molts electrons però en la seua última capa molt pocs. Electrons molt lluny del nucli molt poc atrets pels protons. Facilitat dels electrons per a “escapar” i anar-se'n a un altre àtom. Resistències fixes variables No lineals Condensador Bobina Semiconductors Diòde Diòde LED Transistor

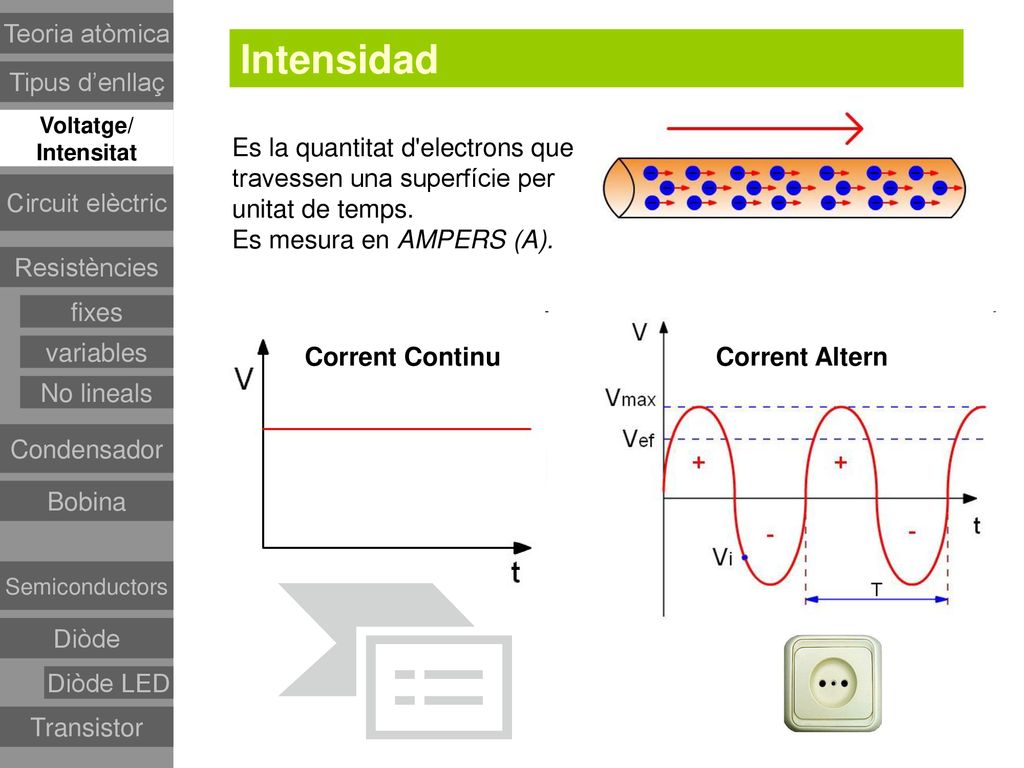

6 Intensidad Teoria atòmica Tipus d’enllaç
Voltatge/ Intensitat Es la quantitat d'electrons que travessen una superfície per unitat de temps. Es mesura en AMPERS (A). Circuit elèctric Resistències fixes variables Corrent Continu Corrent Altern No lineals Condensador Bobina Semiconductors Diòde Diòde LED Transistor

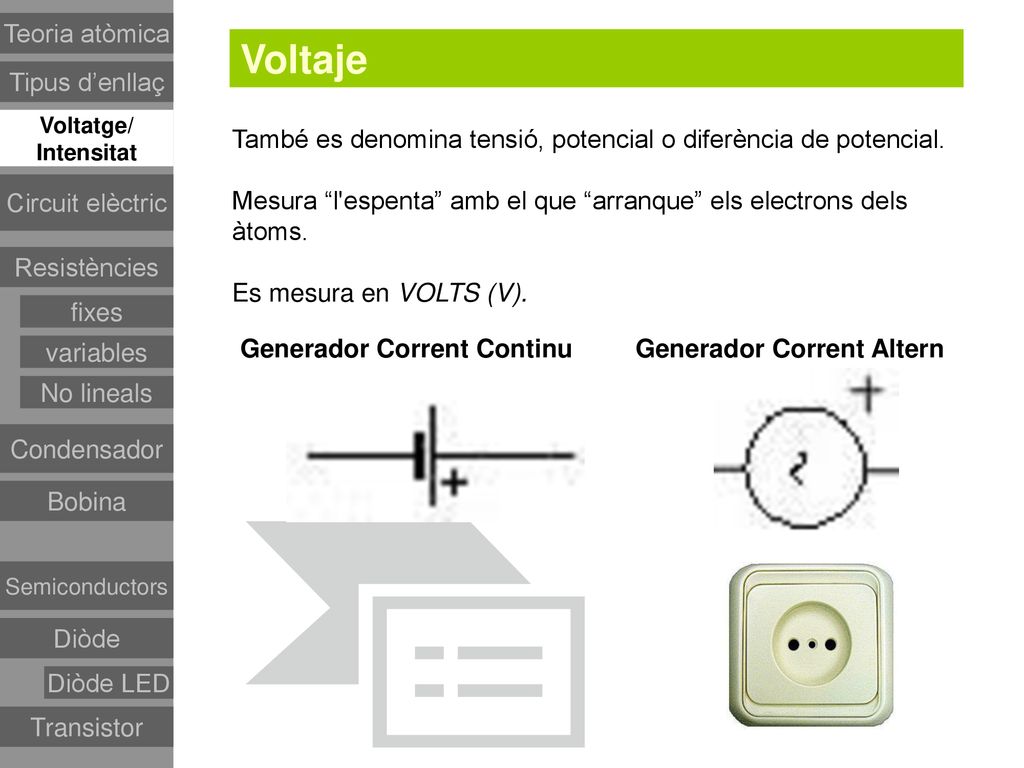

7 Voltaje Teoria atòmica Tipus d’enllaç
Voltatge/ Intensitat També es denomina tensió, potencial o diferència de potencial. Mesura “l'espenta” amb el que “arranque” els electrons dels àtoms. Es mesura en VOLTS (V). Circuit elèctric Resistències fixes Generador Corrent Continu Generador Corrent Altern variables No lineals Condensador Bobina Semiconductors Diòde Diòde LED Transistor

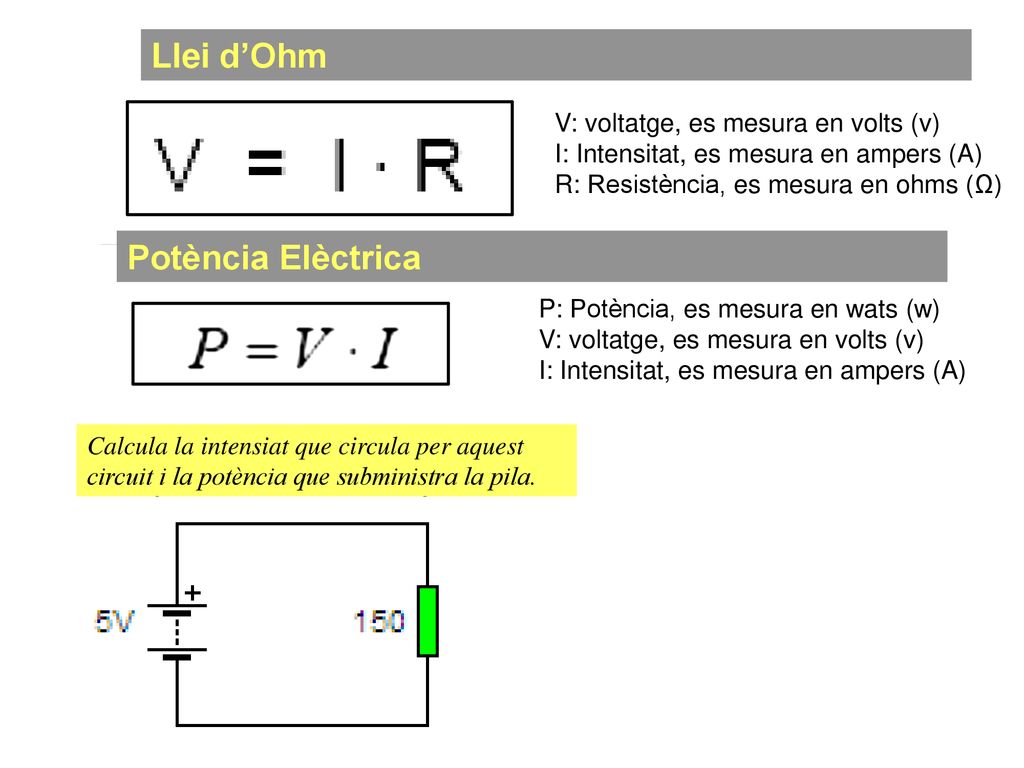

8 Llei d’Ohm Potència Elèctrica V: voltatge, es mesura en volts (v)
I: Intensitat, es mesura en ampers (A) R: Resistència, es mesura en ohms (Ω) Potència Elèctrica P: Potència, es mesura en wats (w) V: voltatge, es mesura en volts (v) I: Intensitat, es mesura en ampers (A) Calcula la intensiat que circula per aquest circuit i la potència que subministra la pila.

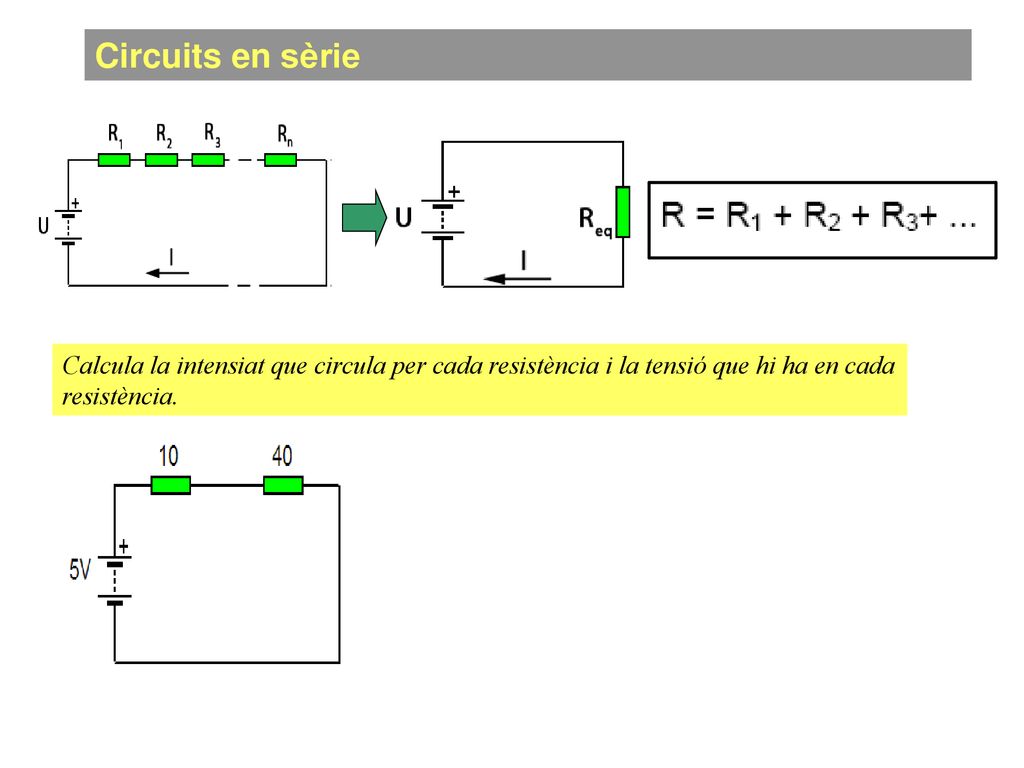

9 Circuits en sèrie Calcula la intensiat que circula per cada resistència i la tensió que hi ha en cada resistència.

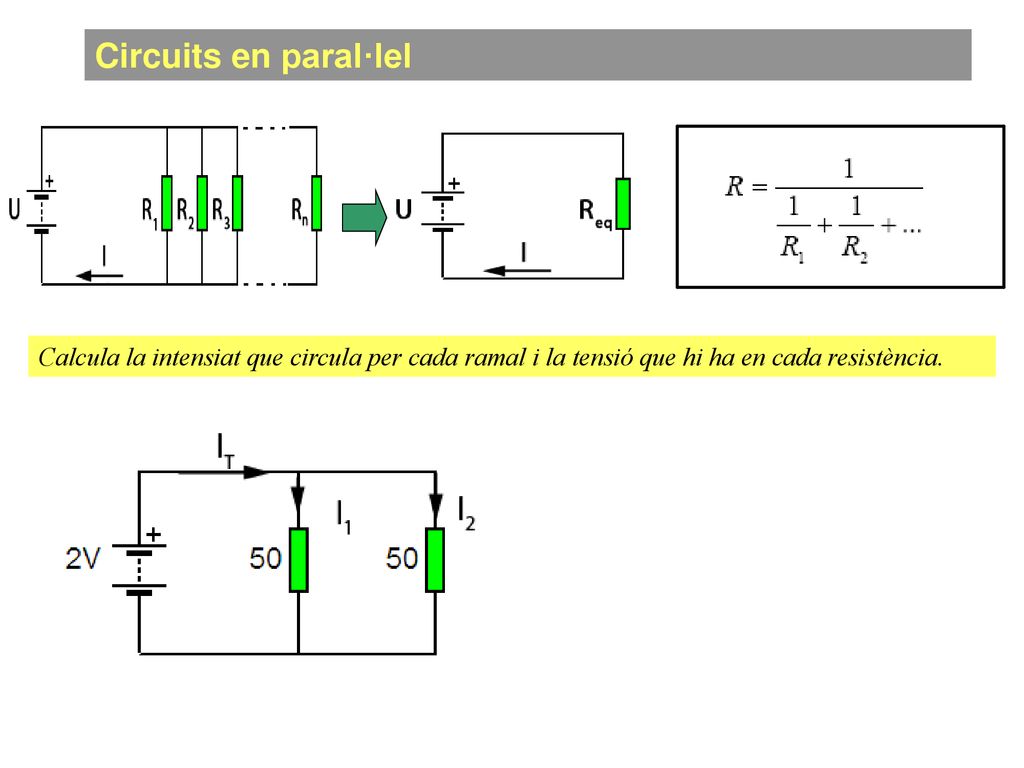

10 Circuits en paral·lel Calcula la intensiat que circula per cada ramal i la tensió que hi ha en cada resistència.

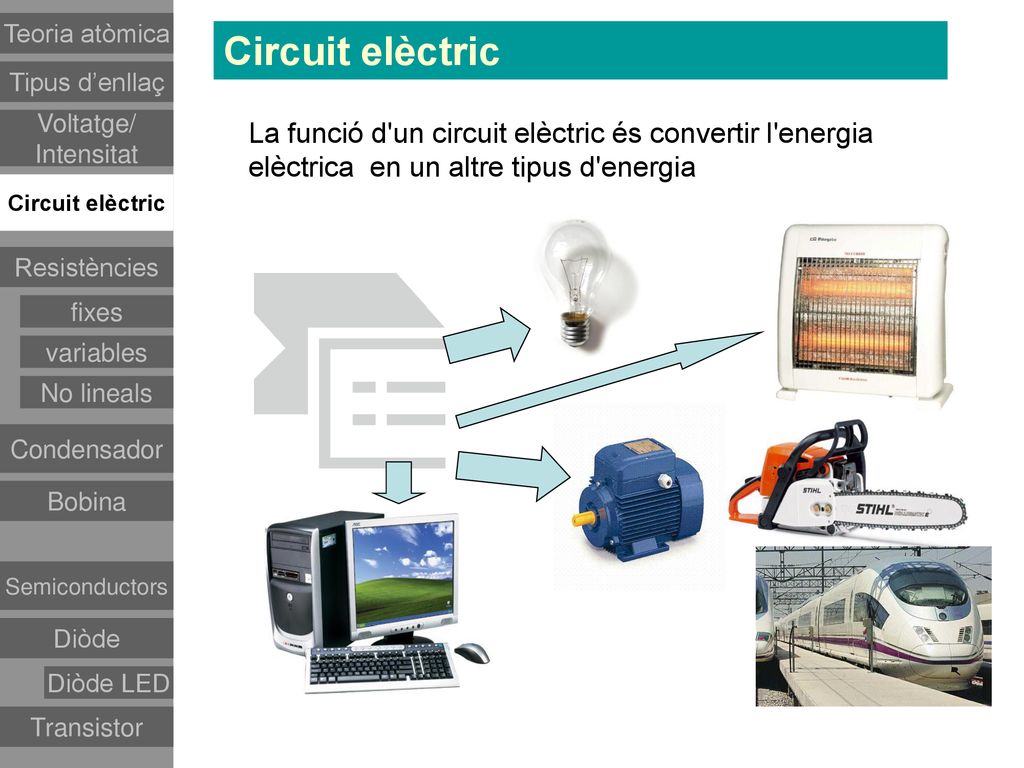

11 Teoria atòmica Circuit elèctric Tipus d’enllaç Voltatge/ Intensitat La funció d'un circuit elèctric és convertir l'energia elèctrica en un altre tipus d'energia Circuit elèctric Resistències fixes variables No lineals Condensador Bobina Semiconductors Diòde Diòde LED Transistor

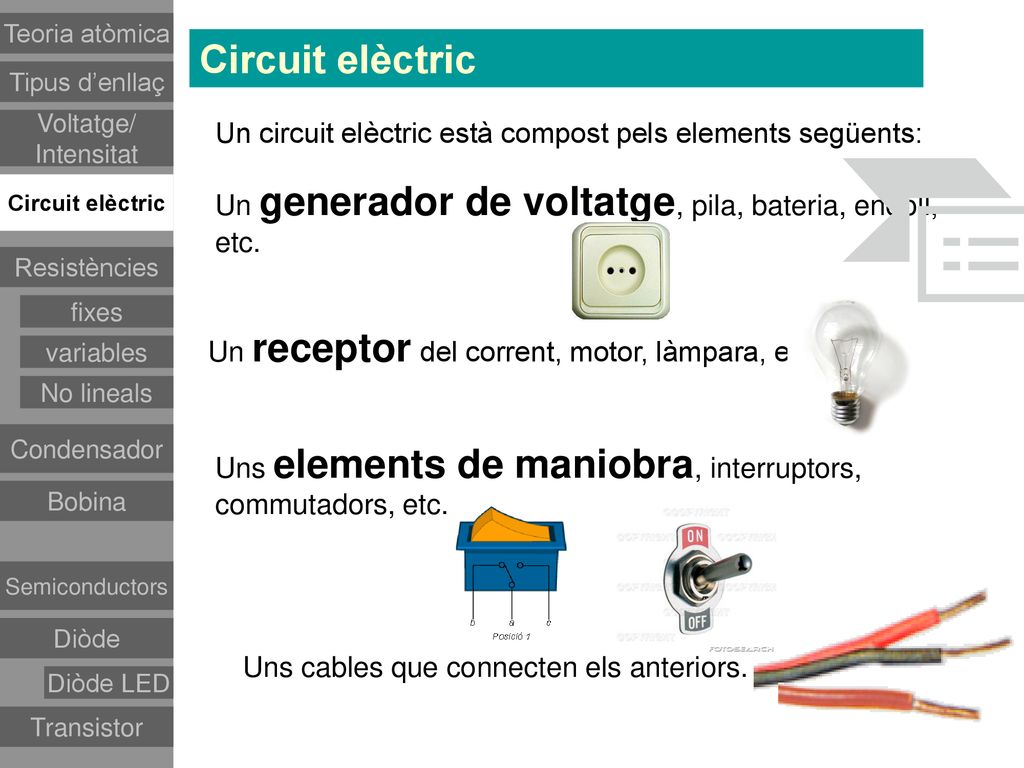

12 Teoria atòmica Circuit elèctric Tipus d’enllaç Voltatge/ Intensitat Un circuit elèctric està compost pels elements següents: Un generador de voltatge, pila, bateria, endoll, etc. Circuit elèctric Resistències fixes Un receptor del corrent, motor, làmpara, etc variables No lineals Condensador Uns elements de maniobra, interruptors, commutadors, etc. Bobina Semiconductors Diòde Uns cables que connecten els anteriors. Diòde LED Transistor

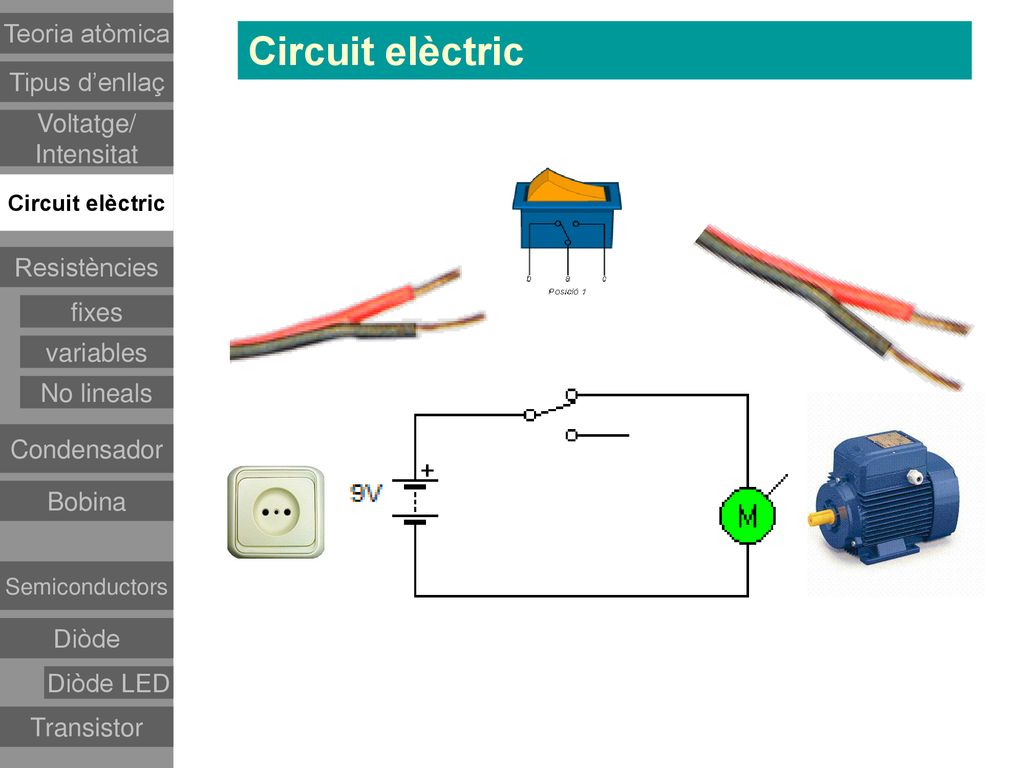

13 Circuit elèctric Teoria atòmica Tipus d’enllaç Voltatge/ Intensitat
Resistències fixes variables No lineals Condensador Bobina Semiconductors Diòde Diòde LED Transistor

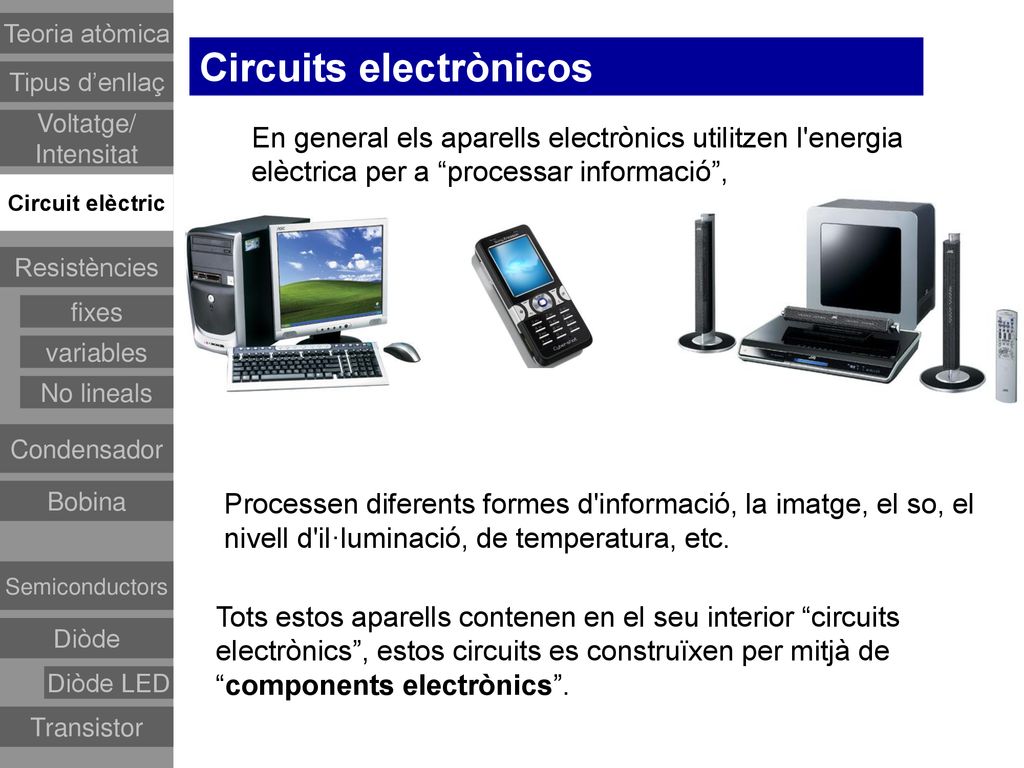

14 Circuits electrònicos
Teoria atòmica Circuits electrònicos Tipus d’enllaç Voltatge/ Intensitat En general els aparells electrònics utilitzen l'energia elèctrica per a “processar informació”, Circuit elèctric Resistències fixes variables No lineals Condensador Bobina Processen diferents formes d'informació, la imatge, el so, el nivell d'il·luminació, de temperatura, etc. Semiconductors Tots estos aparells contenen en el seu interior “circuits electrònics”, estos circuits es construïxen per mitjà de “components electrònics”. Diòde Diòde LED Transistor

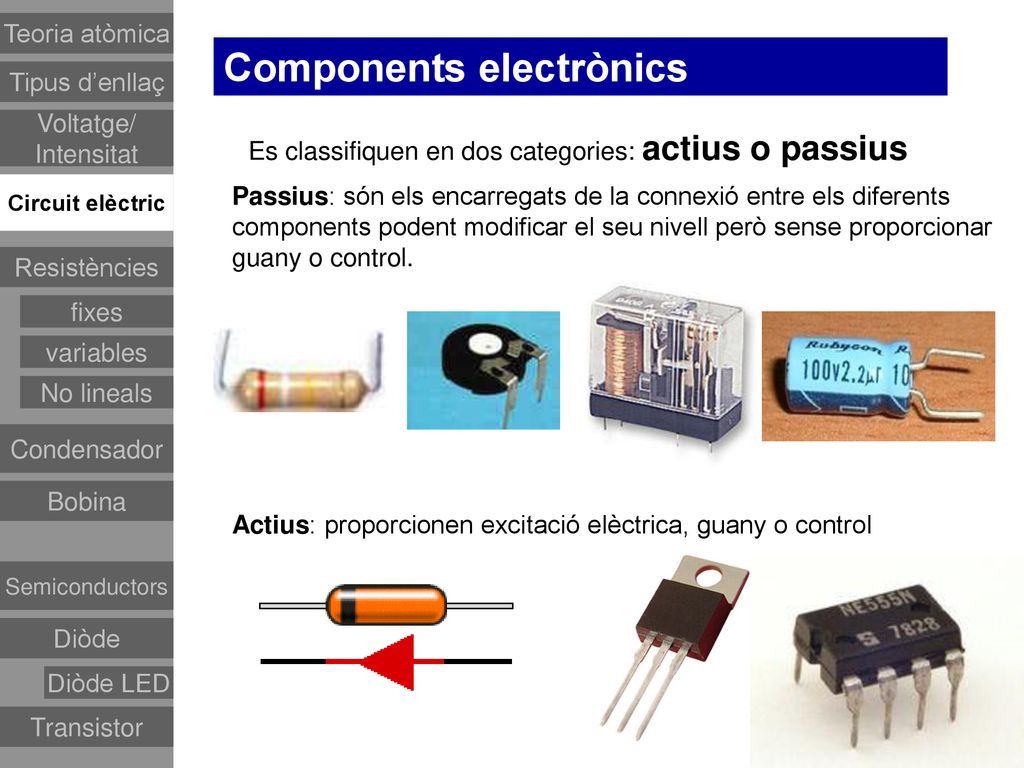

15 Components electrònics
Teoria atòmica Components electrònics Tipus d’enllaç Voltatge/ Intensitat Es classifiquen en dos categories: actius o passius Circuit elèctric Passius: són els encarregats de la connexió entre els diferents components podent modificar el seu nivell però sense proporcionar guany o control. Resistències fixes variables No lineals Condensador Bobina Actius: proporcionen excitació elèctrica, guany o control Semiconductors Diòde Diòde LED Transistor

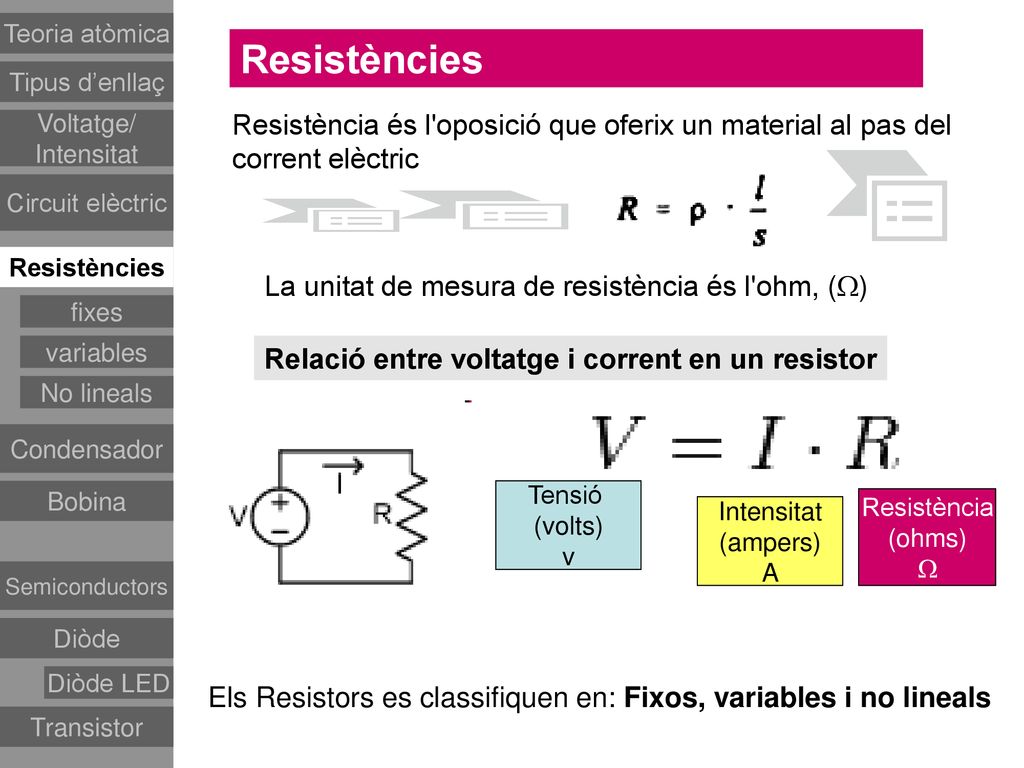

16 Teoria atòmica Resistències Tipus d’enllaç Resistència és l'oposició que oferix un material al pas del corrent elèctric Voltatge/ Intensitat Circuit elèctric Resistències La unitat de mesura de resistència és l'ohm, () fixes variables Relació entre voltatge i corrent en un resistor No lineals Condensador Bobina Tensió (volts) v Resistència (ohms)  Intensitat (ampers) A Semiconductors Diòde Diòde LED Els Resistors es classifiquen en: Fixos, variables i no lineals Transistor

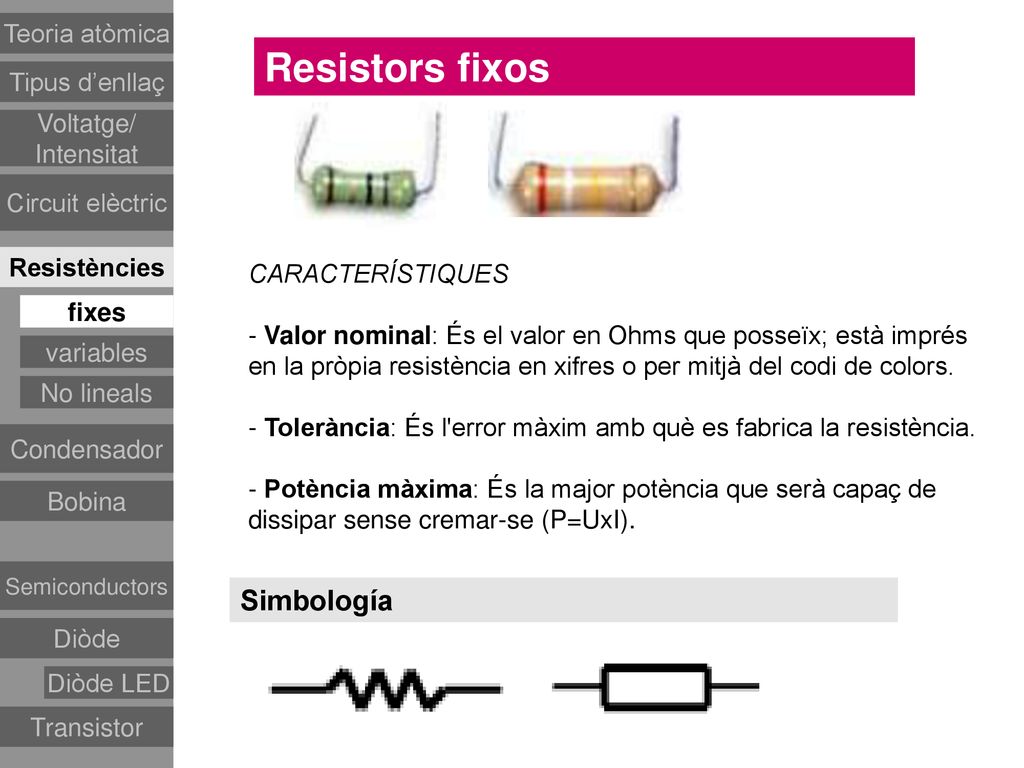

17 Resistors fixos Simbología Teoria atòmica Tipus d’enllaç Voltatge/
Intensitat Circuit elèctric CARACTERÍSTIQUES - Valor nominal: És el valor en Ohms que posseïx; està imprés en la pròpia resistència en xifres o per mitjà del codi de colors. - Tolerància: És l'error màxim amb què es fabrica la resistència. - Potència màxima: És la major potència que serà capaç de dissipar sense cremar-se (P=UxI). Resistències fixes variables No lineals Condensador Bobina Semiconductors Simbología Diòde Diòde LED Transistor

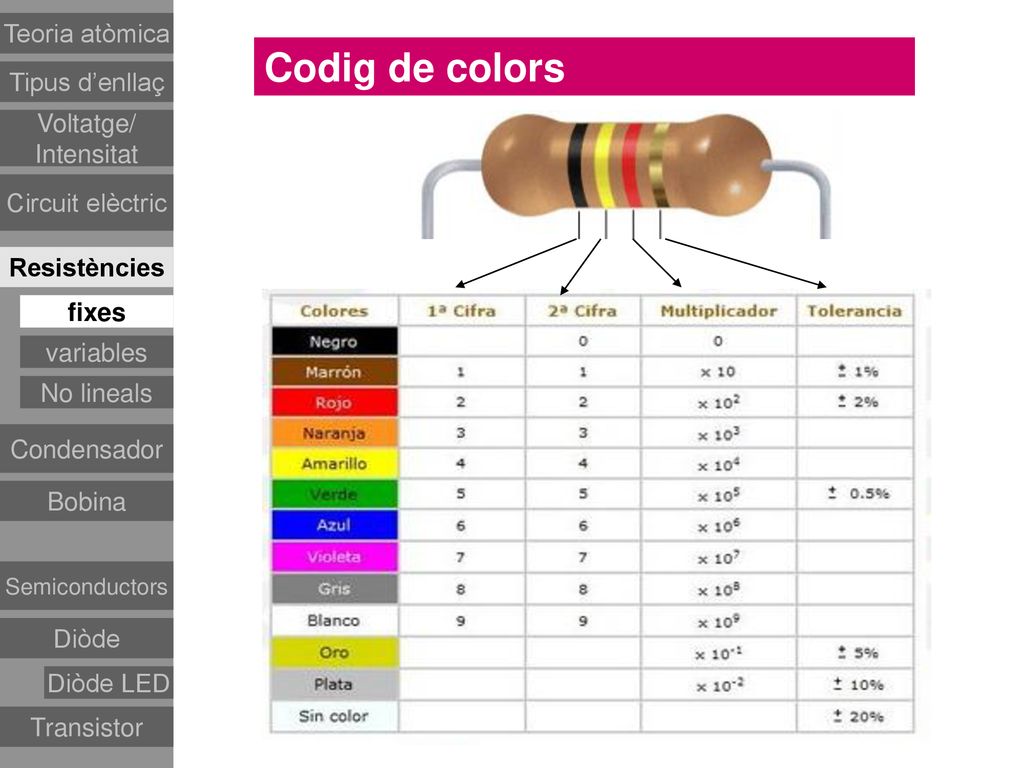

18 Codig de colors Teoria atòmica Tipus d’enllaç Voltatge/ Intensitat
Circuit elèctric Resistències fixes variables No lineals Condensador Bobina Semiconductors Diòde Diòde LED Transistor

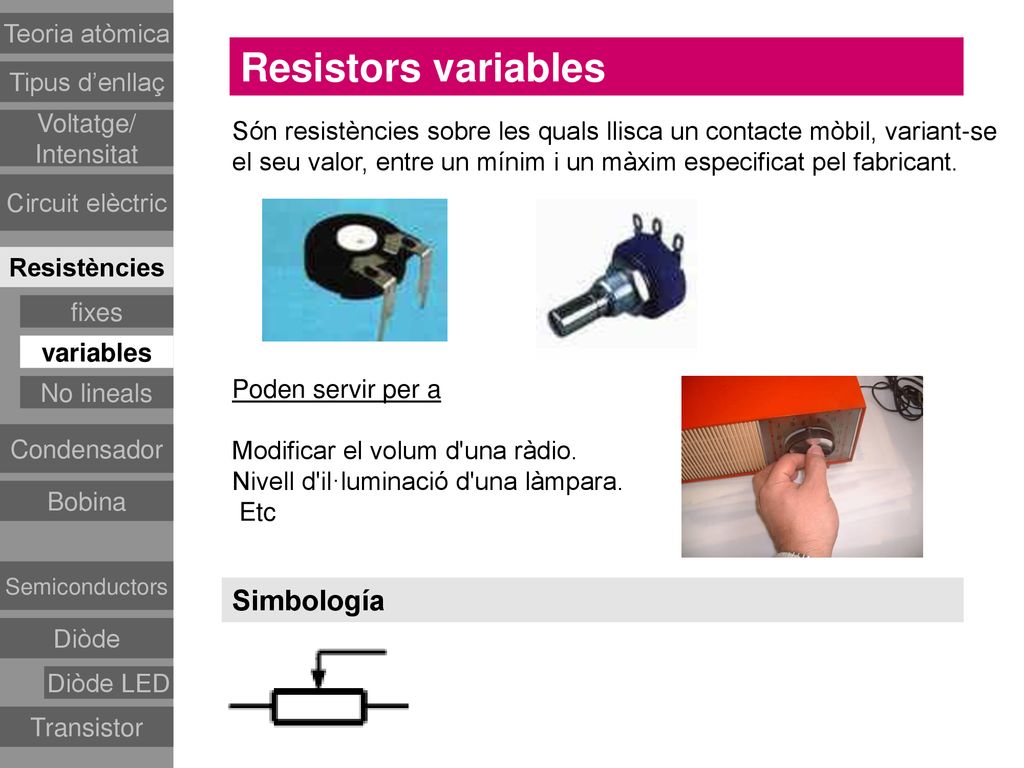

19 Resistors variables Simbología Teoria atòmica Tipus d’enllaç Voltatge/
Intensitat Són resistències sobre les quals llisca un contacte mòbil, variant-se el seu valor, entre un mínim i un màxim especificat pel fabricant. Circuit elèctric Resistències fixes variables Poden servir per a Modificar el volum d'una ràdio. Nivell d'il·luminació d'una làmpara. Etc No lineals Condensador Bobina Semiconductors Simbología Diòde Diòde LED Transistor

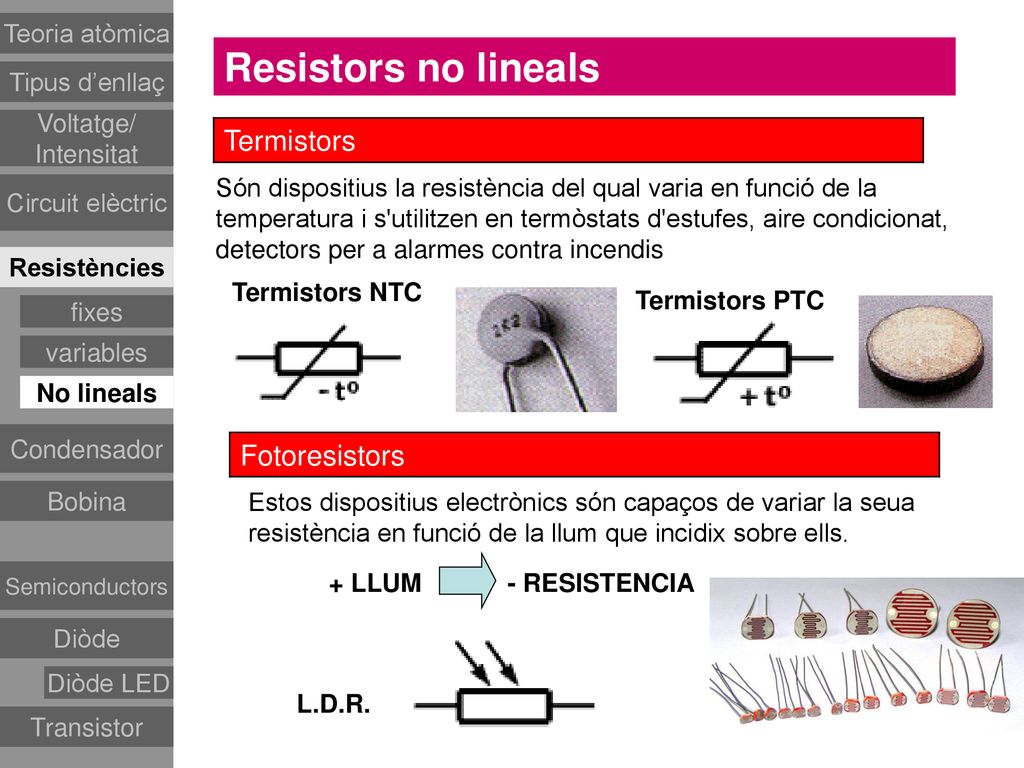

20 Resistors no lineals Termistors Fotoresistors Teoria atòmica
Tipus d’enllaç Voltatge/ Intensitat Termistors Són dispositius la resistència del qual varia en funció de la temperatura i s'utilitzen en termòstats d'estufes, aire condicionat, detectors per a alarmes contra incendis Circuit elèctric Resistències Termistors NTC Termistors PTC fixes variables No lineals Condensador Fotoresistors Bobina Estos dispositius electrònics són capaços de variar la seua resistència en funció de la llum que incidix sobre ells. Semiconductors + LLUM RESISTENCIA Diòde Diòde LED L.D.R.  Transistor

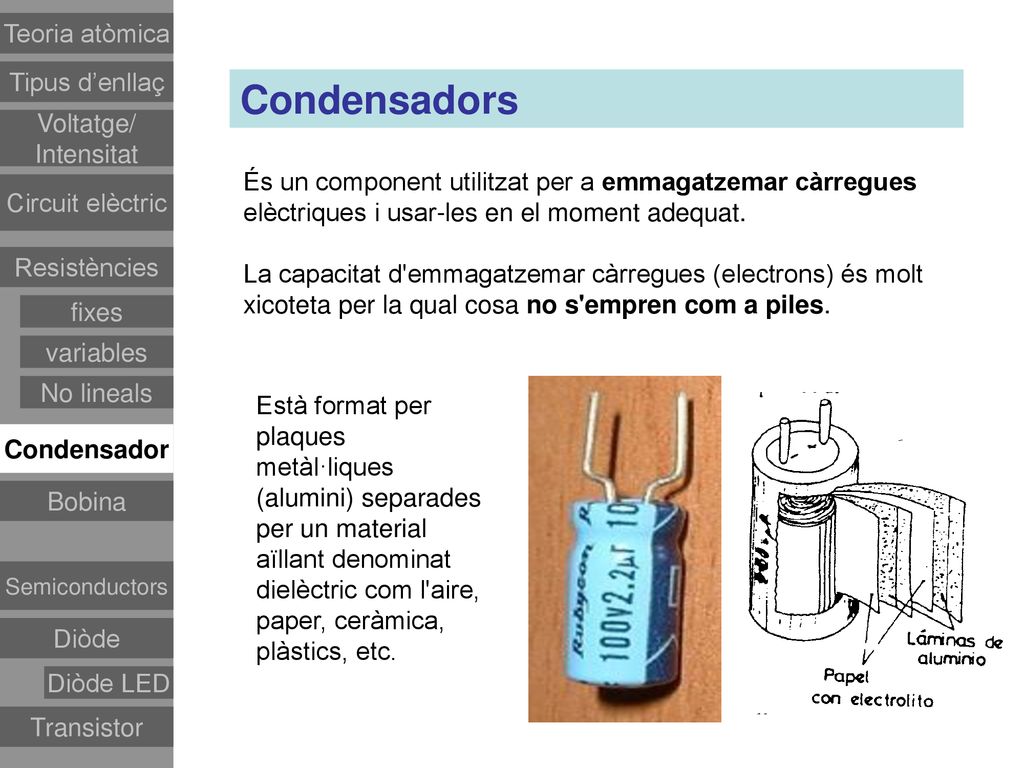

21 Condensadors Teoria atòmica Tipus d’enllaç Voltatge/ Intensitat
És un component utilitzat per a emmagatzemar càrregues elèctriques i usar-les en el moment adequat. La capacitat d'emmagatzemar càrregues (electrons) és molt xicoteta per la qual cosa no s'empren com a piles. Circuit elèctric Resistències fixes variables No lineals Està format per plaques metàl·liques (alumini) separades per un material aïllant denominat dielèctric com l'aire, paper, ceràmica, plàstics, etc. Condensador Bobina Semiconductors Diòde Diòde LED Transistor

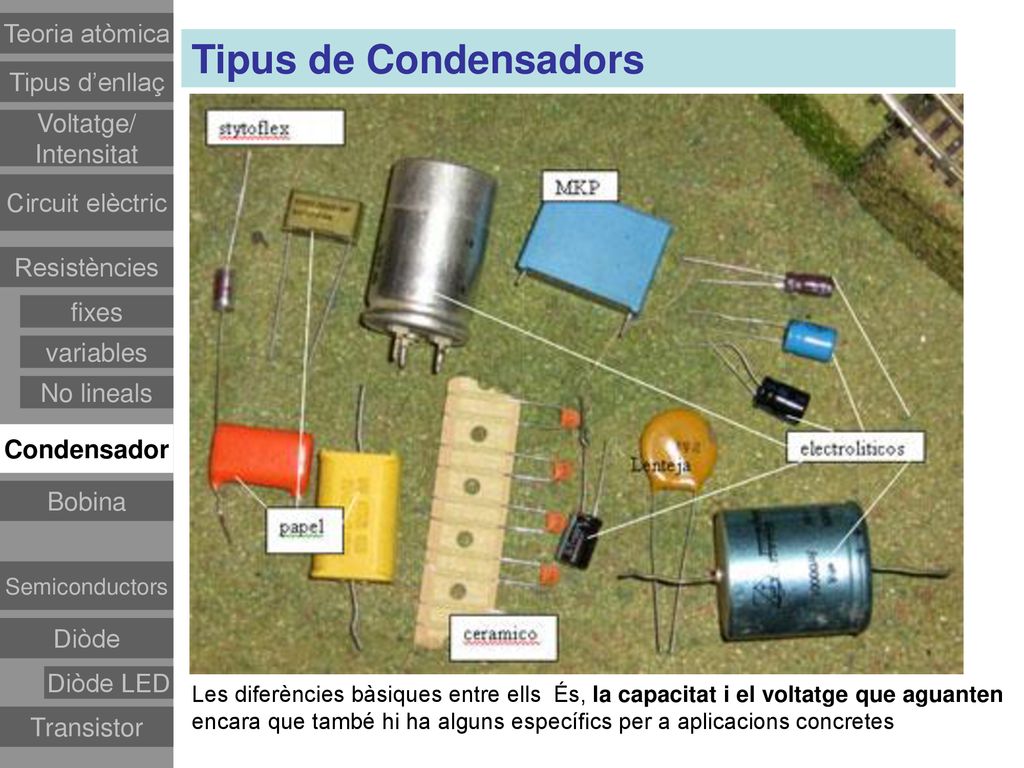

22 Tipus de Condensadors Teoria atòmica Tipus d’enllaç Voltatge/
Intensitat Circuit elèctric Resistències fixes variables No lineals Condensador Bobina Semiconductors Diòde Diòde LED Les diferències bàsiques entre ells  És, la capacitat i el voltatge que aguanten encara que també hi ha alguns específics per a aplicacions concretes Transistor

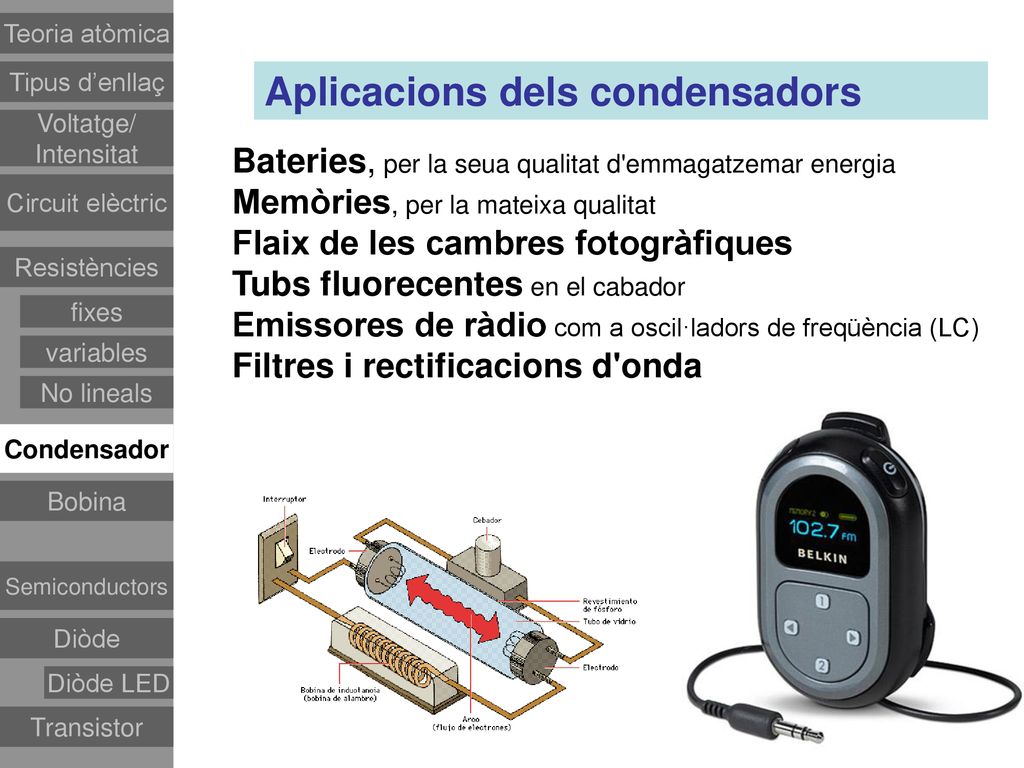

23 Aplicacions dels condensadors
Teoria atòmica Tipus d’enllaç Aplicacions dels condensadors Voltatge/ Intensitat Bateries, per la seua qualitat d'emmagatzemar energia Memòries, per la mateixa qualitat Flaix de les cambres fotogràfiques Tubs fluorecentes en el cabador Emissores de ràdio com a oscil·ladors de freqüència (LC) Filtres i rectificacions d'onda Circuit elèctric Resistències fixes variables No lineals Condensador Bobina Semiconductors Diòde Diòde LED Transistor

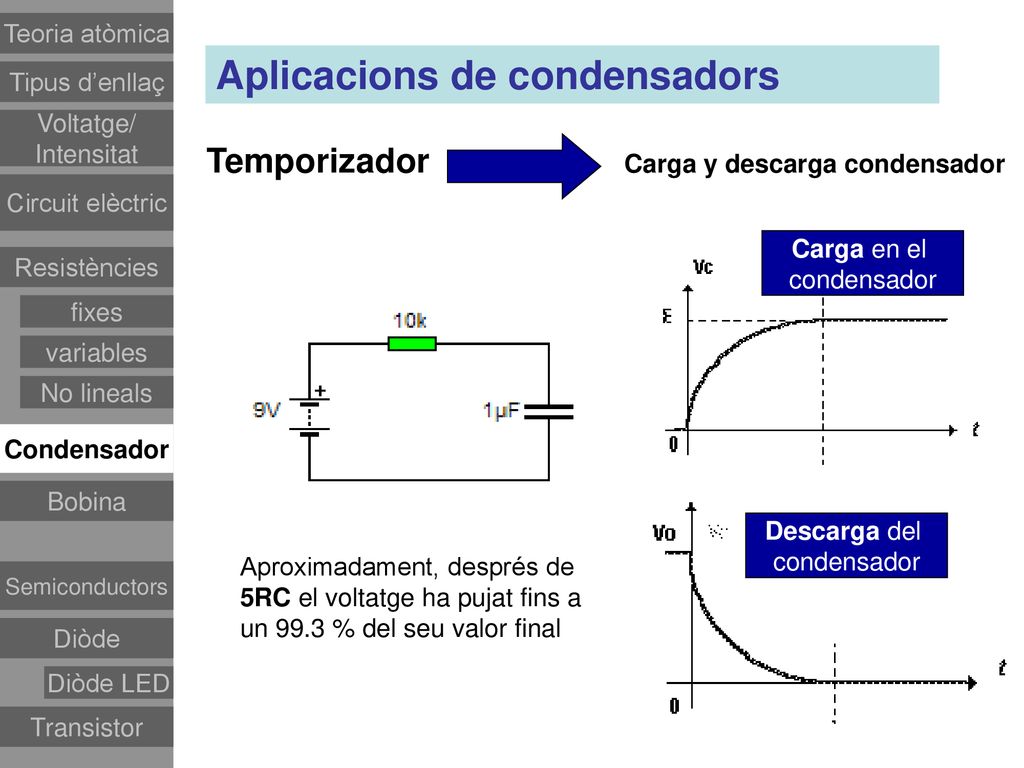

24 Aplicacions de condensadors
Teoria atòmica Aplicacions de condensadors Tipus d’enllaç Voltatge/ Intensitat Temporizador Carga y descarga condensador Circuit elèctric Carga en el condensador Resistències fixes variables No lineals Condensador Bobina Descarga del condensador Aproximadament, després de 5RC el voltatge ha pujat fins a un 99.3 % del seu valor final Semiconductors Diòde Diòde LED Transistor

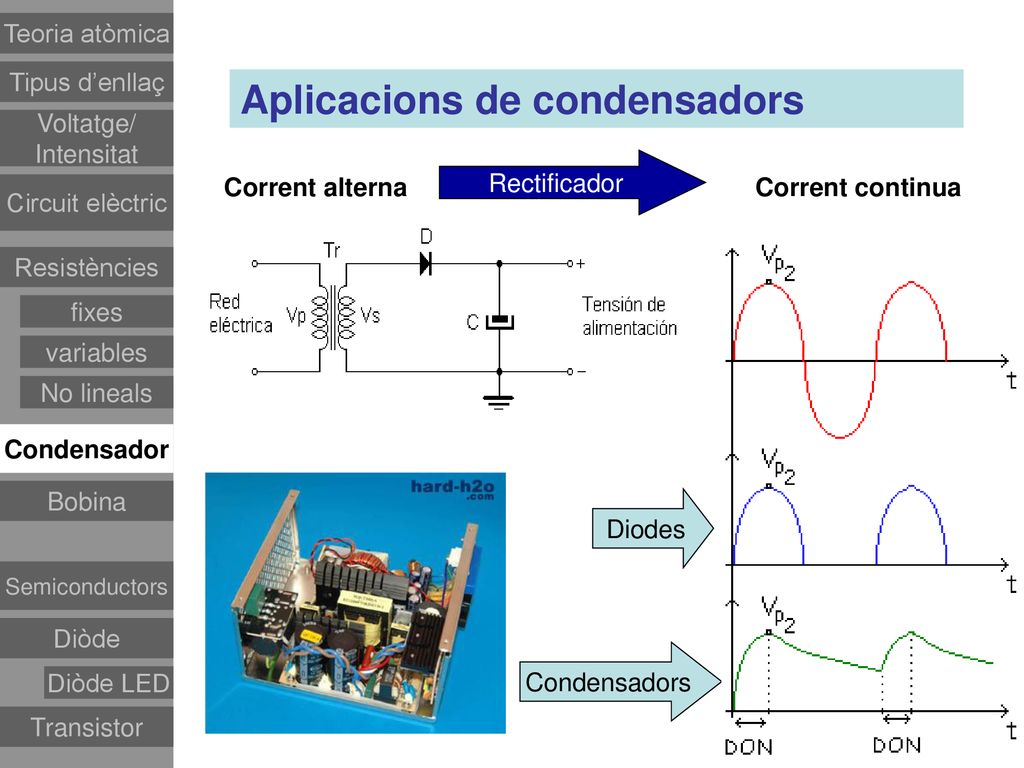

25 Aplicacions de condensadors
Teoria atòmica Tipus d’enllaç Aplicacions de condensadors Voltatge/ Intensitat Rectificador Corrent alterna Corrent continua Circuit elèctric Resistències fixes variables No lineals Condensador Bobina Diodes Semiconductors Diòde Condensadors Diòde LED Transistor

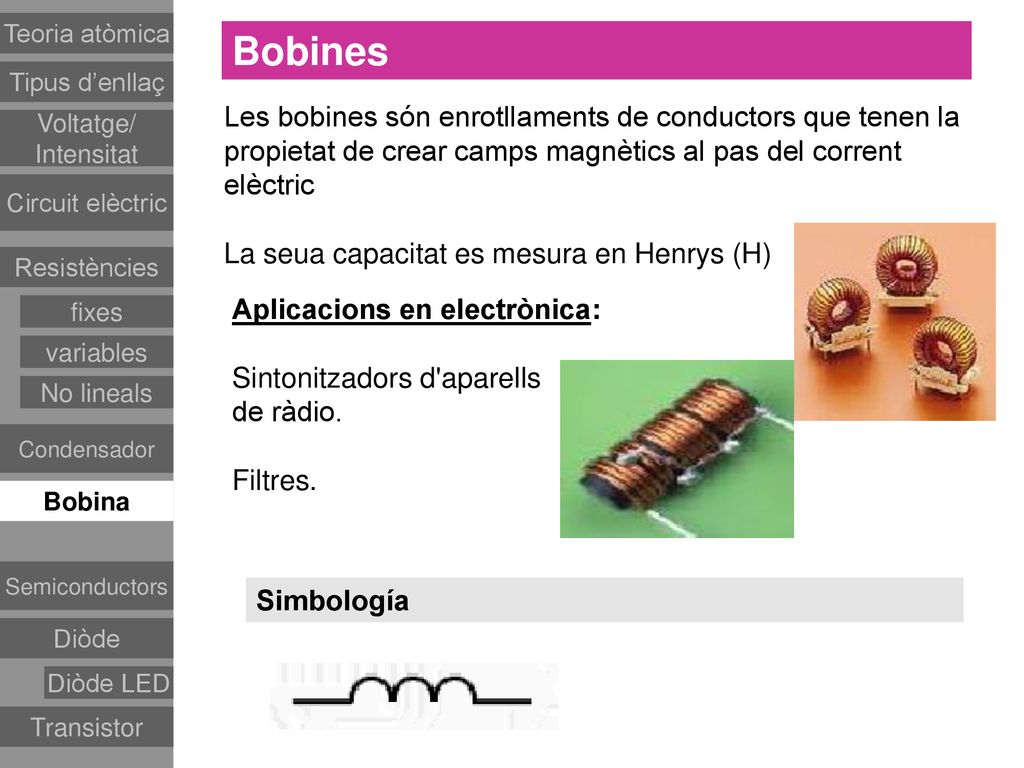

26 Teoria atòmica Bobines Tipus d’enllaç Les bobines són enrotllaments de conductors que tenen la propietat de crear camps magnètics al pas del corrent elèctric La seua capacitat es mesura en Henrys (H) Voltatge/ Intensitat Circuit elèctric Resistències Aplicacions en electrònica: Sintonitzadors d'aparells de ràdio. Filtres. fixes variables No lineals Condensador Bobina Semiconductors Simbología Diòde Diòde LED Transistor

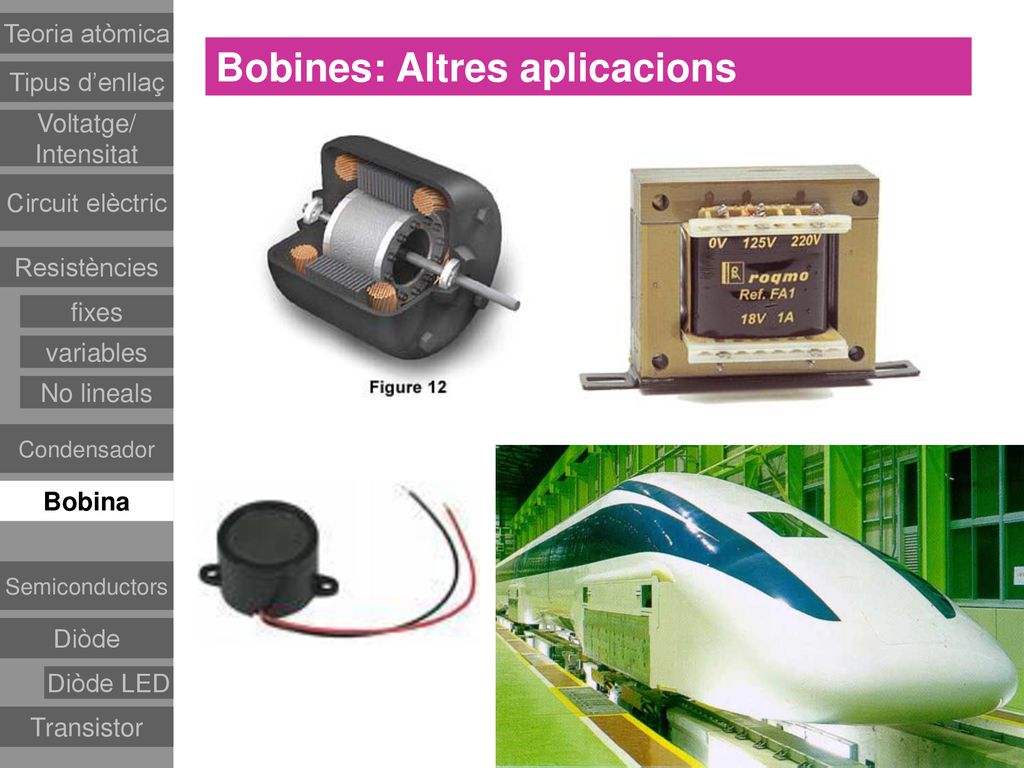

27 Bobines: Altres aplicacions
Teoria atòmica Bobines: Altres aplicacions Tipus d’enllaç Voltatge/ Intensitat Circuit elèctric Resistències fixes variables No lineals Condensador Bobina Semiconductors Diòde Diòde LED Transistor

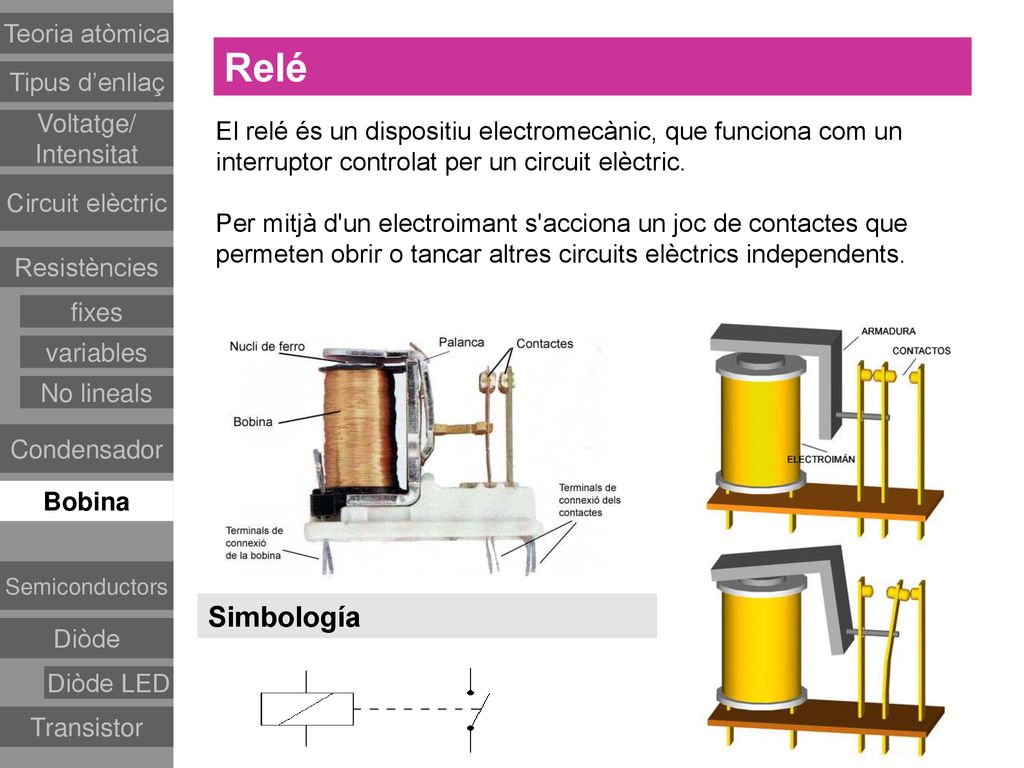

28 Relé Simbología Teoria atòmica Tipus d’enllaç Voltatge/
Intensitat El relé és un dispositiu electromecànic, que funciona com un interruptor controlat per un circuit elèctric. Per mitjà d'un electroimant s'acciona un joc de contactes que permeten obrir o tancar altres circuits elèctrics independents. Circuit elèctric Resistències fixes variables No lineals Condensador Bobina Semiconductors Simbología Diòde Diòde LED Transistor

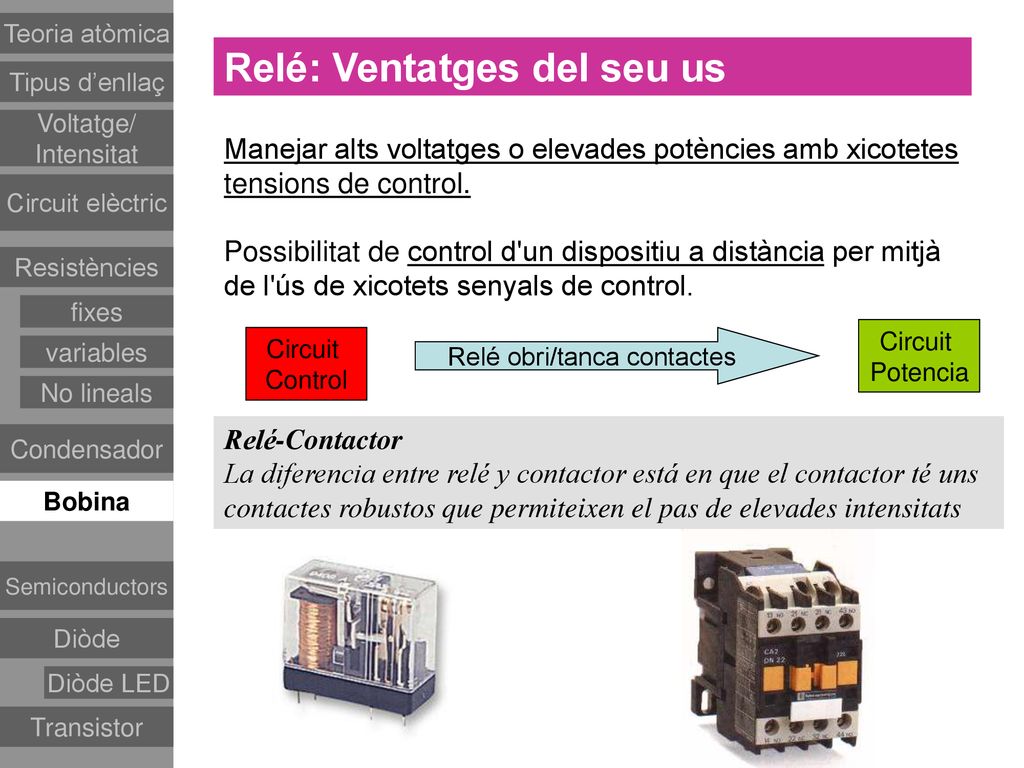

29 Relé obri/tanca contactes
Teoria atòmica Relé: Ventatges del seu us Tipus d’enllaç Voltatge/ Intensitat Manejar alts voltatges o elevades potències amb xicotetes tensions de control. Possibilitat de control d'un dispositiu a distància per mitjà de l'ús de xicotets senyals de control. Circuit elèctric Resistències fixes Circuit Potencia Circuit Control Relé obri/tanca contactes variables No lineals Relé-Contactor La diferencia entre relé y contactor está en que el contactor té uns contactes robustos que permiteixen el pas de elevades intensitats Condensador Bobina Semiconductors Diòde Diòde LED Transistor

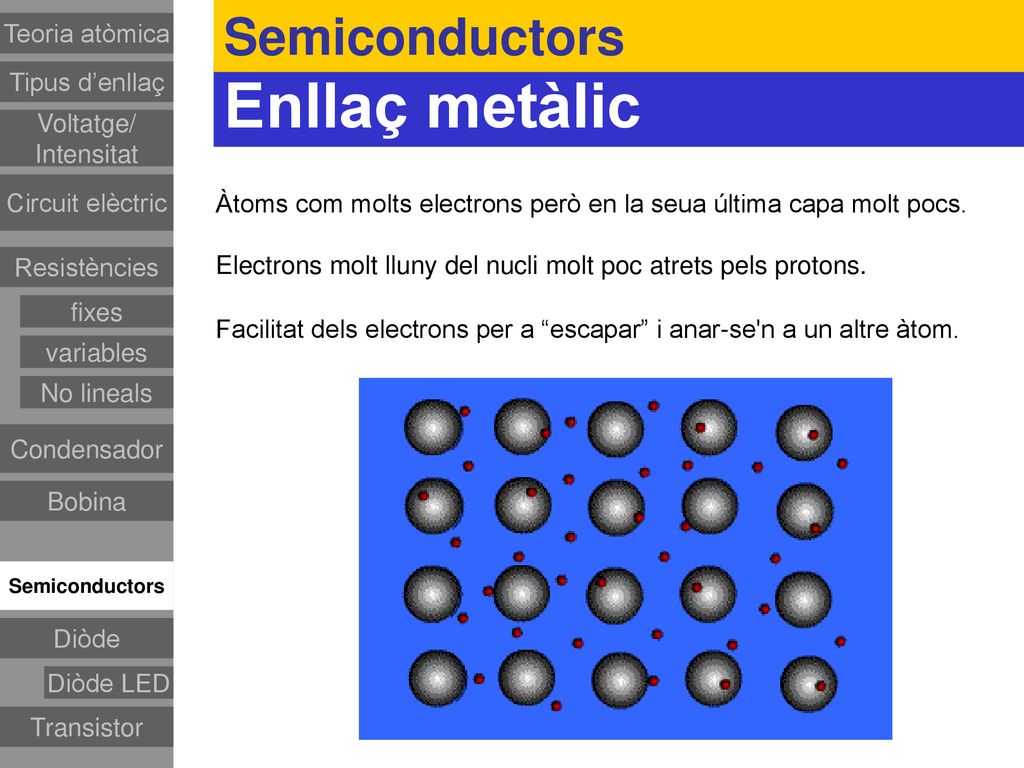

30 Enllaç metàlic Semiconductors Teoria atòmica Tipus d’enllaç Voltatge/
Intensitat Circuit elèctric Àtoms com molts electrons però en la seua última capa molt pocs. Electrons molt lluny del nucli molt poc atrets pels protons. Facilitat dels electrons per a “escapar” i anar-se'n a un altre àtom. Resistències fixes variables No lineals Condensador Bobina Semiconductors Diòde Diòde LED Transistor

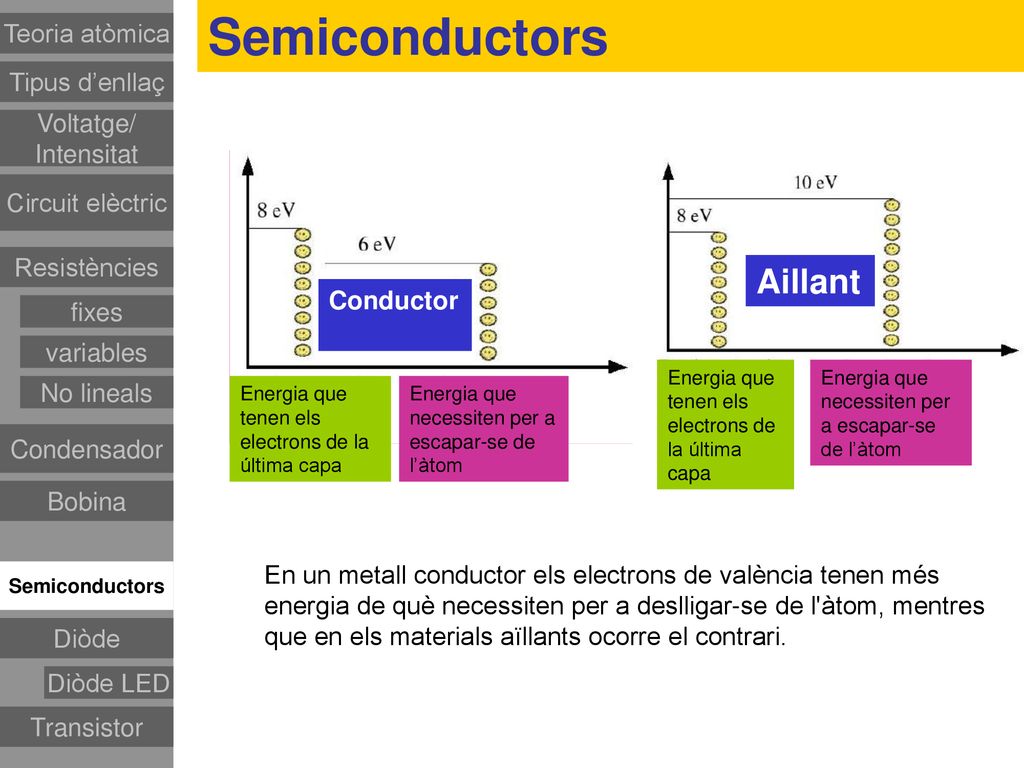

31 Semiconductors Aillant Teoria atòmica Tipus d’enllaç Voltatge/
Intensitat Circuit elèctric Resistències Aillant Conductor fixes variables Energia que tenen els electrons de la última capa Energia que necessiten per a escapar-se de l’àtom No lineals Energia que tenen els electrons de la última capa Energia que necessiten per a escapar-se de l’àtom Condensador Bobina En un metall conductor els electrons de valència tenen més energia de què necessiten per a deslligar-se de l'àtom, mentres que en els materials aïllants ocorre el contrari. Semiconductors Diòde Diòde LED Transistor

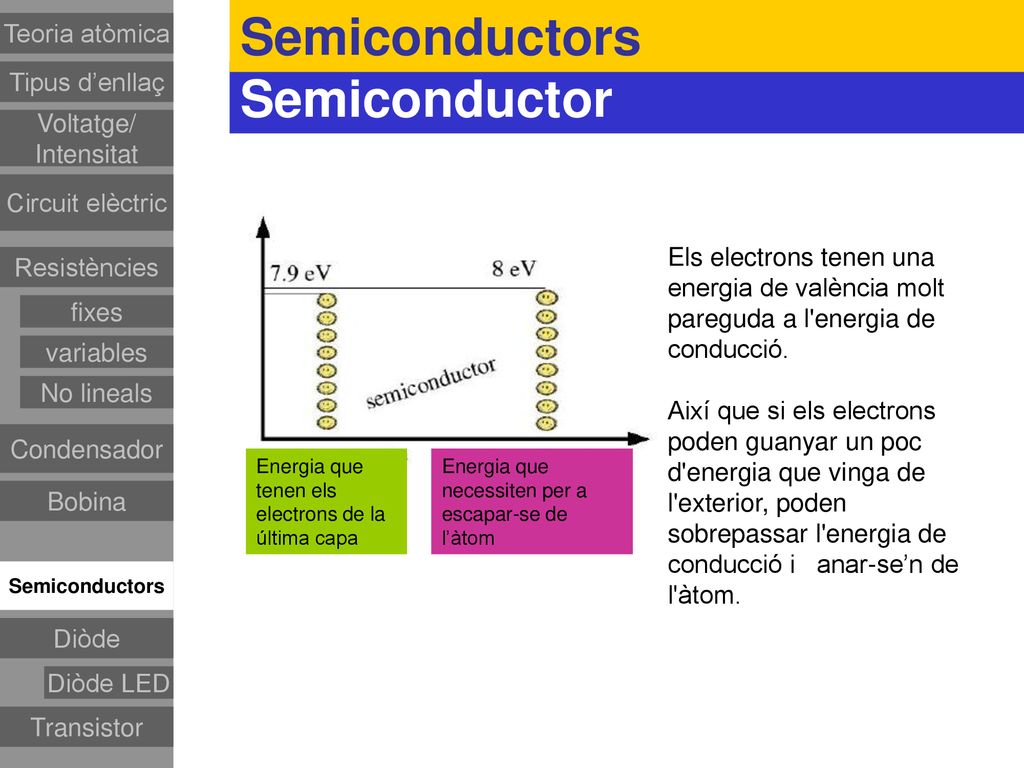

32 Semiconductors Semiconductor Teoria atòmica Tipus d’enllaç Voltatge/
Intensitat Circuit elèctric Els electrons tenen una energia de valència molt pareguda a l'energia de conducció. Així que si els electrons poden guanyar un poc d'energia que vinga de l'exterior, poden sobrepassar l'energia de conducció i anar-se’n de l'àtom. Resistències fixes variables No lineals Condensador Energia que tenen els electrons de la última capa Energia que necessiten per a escapar-se de l’àtom Bobina Semiconductors Diòde Diòde LED Transistor

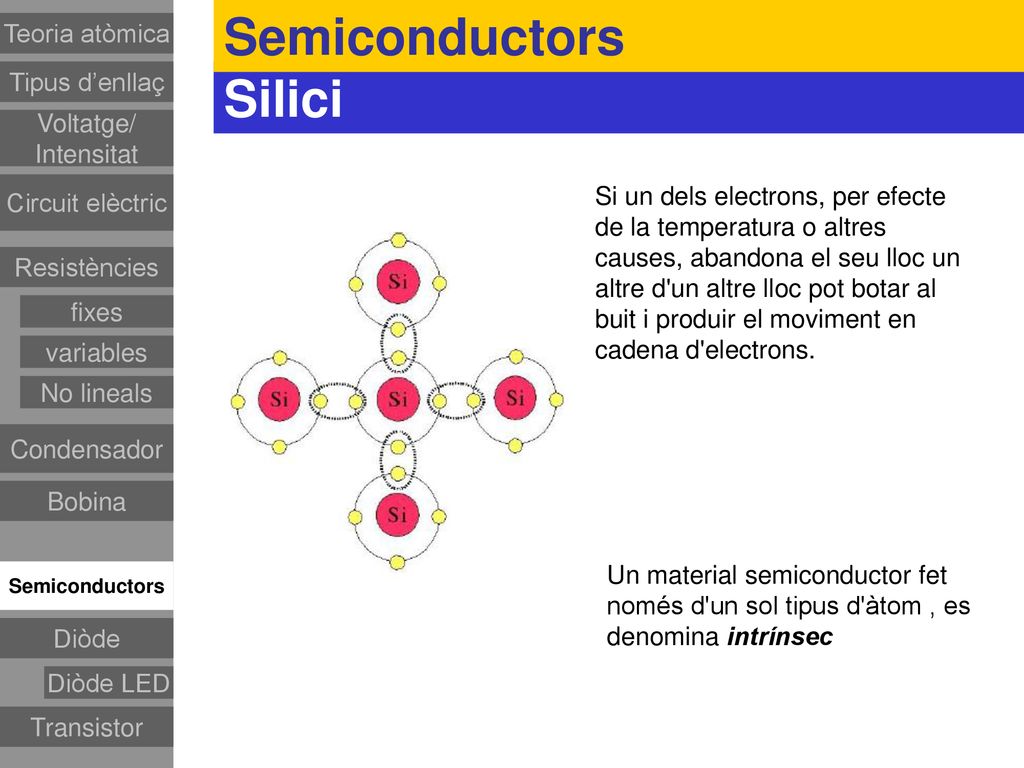

33 Semiconductors Silici Teoria atòmica Tipus d’enllaç Voltatge/
Intensitat Circuit elèctric Si un dels electrons, per efecte de la temperatura o altres causes, abandona el seu lloc un altre d'un altre lloc pot botar al buit i produir el moviment en cadena d'electrons. Resistències fixes variables No lineals Condensador Bobina Un material semiconductor fet només d'un sol tipus d'àtom , es denomina intrínsec Semiconductors Diòde Diòde LED Transistor

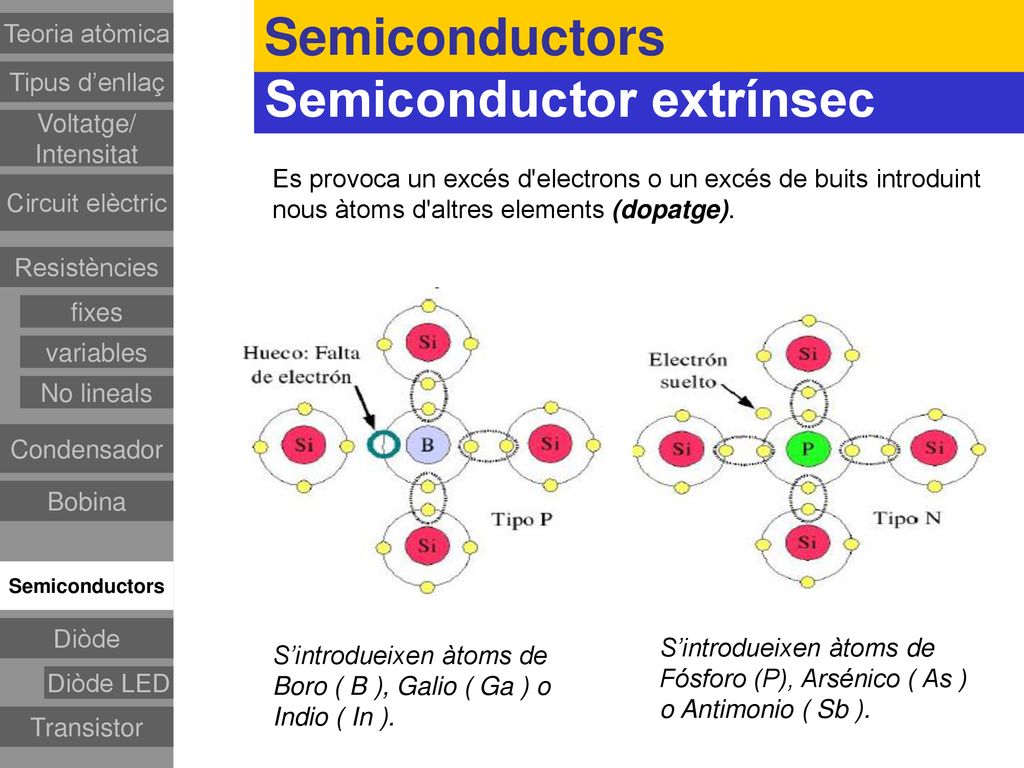

34 Semiconductor extrínsec
Semiconductors Teoria atòmica Tipus d’enllaç Semiconductor extrínsec Voltatge/ Intensitat Es provoca un excés d'electrons o un excés de buits introduint nous àtoms d'altres elements (dopatge). Circuit elèctric Resistències fixes variables No lineals Condensador Bobina Semiconductors Diòde S’introdueixen àtoms de Fósforo (P), Arsénico ( As ) o Antimonio ( Sb ). S’introdueixen àtoms de Boro ( B ), Galio ( Ga ) o Indio ( In ). Diòde LED Transistor

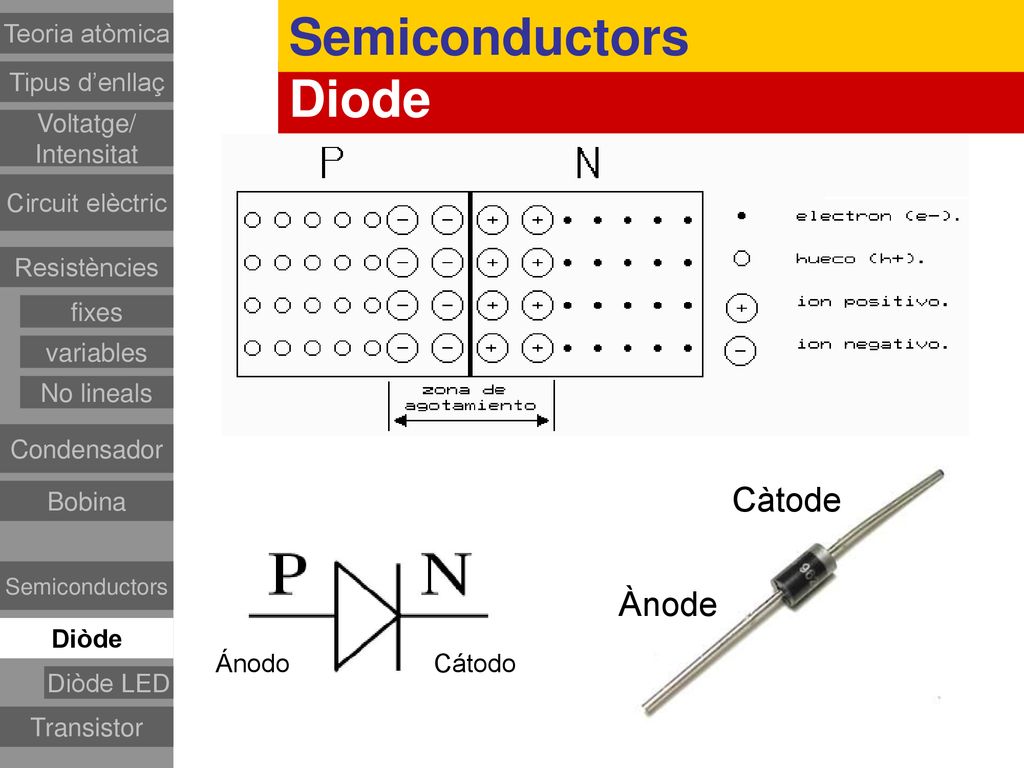

35 Semiconductors Diode Càtode Ànode Teoria atòmica Tipus d’enllaç
Voltatge/ Intensitat Circuit elèctric Resistències fixes variables No lineals Condensador Càtode Bobina Semiconductors Ànode Diòde Ánodo Cátodo Diòde LED Transistor

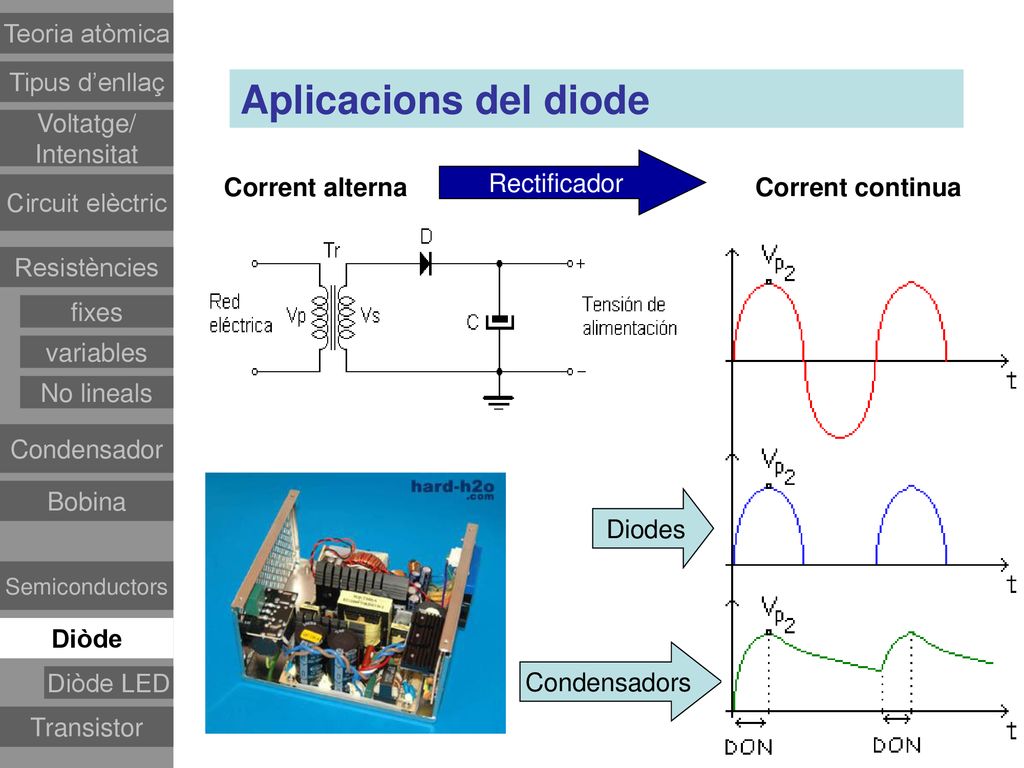

36 Aplicacions del diode Teoria atòmica Tipus d’enllaç Voltatge/
Intensitat Rectificador Corrent alterna Corrent continua Circuit elèctric Resistències fixes variables No lineals Condensador Bobina Diodes Semiconductors Diòde Condensadors Diòde LED Transistor

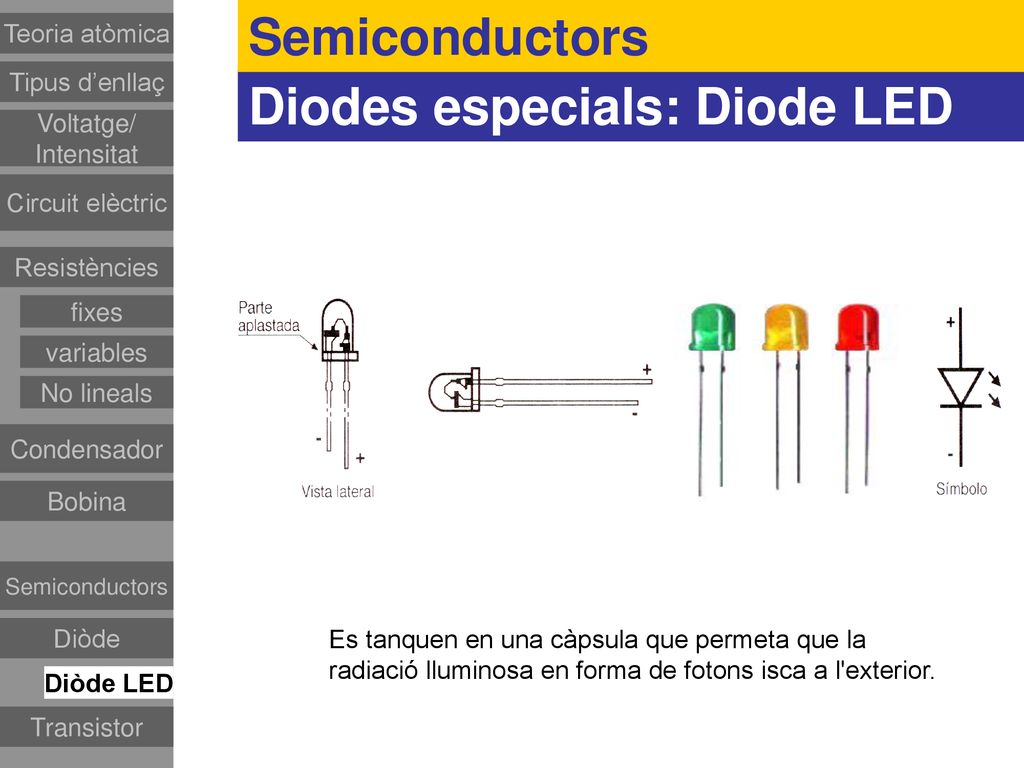

37 Diodes especials: Diode LED
Semiconductors Teoria atòmica Tipus d’enllaç Diodes especials: Diode LED Voltatge/ Intensitat Circuit elèctric Resistències fixes variables No lineals Condensador Bobina Semiconductors Diòde Es tanquen en una càpsula que permeta que la radiació lluminosa en forma de fotons isca a l'exterior. Diòde LED Transistor

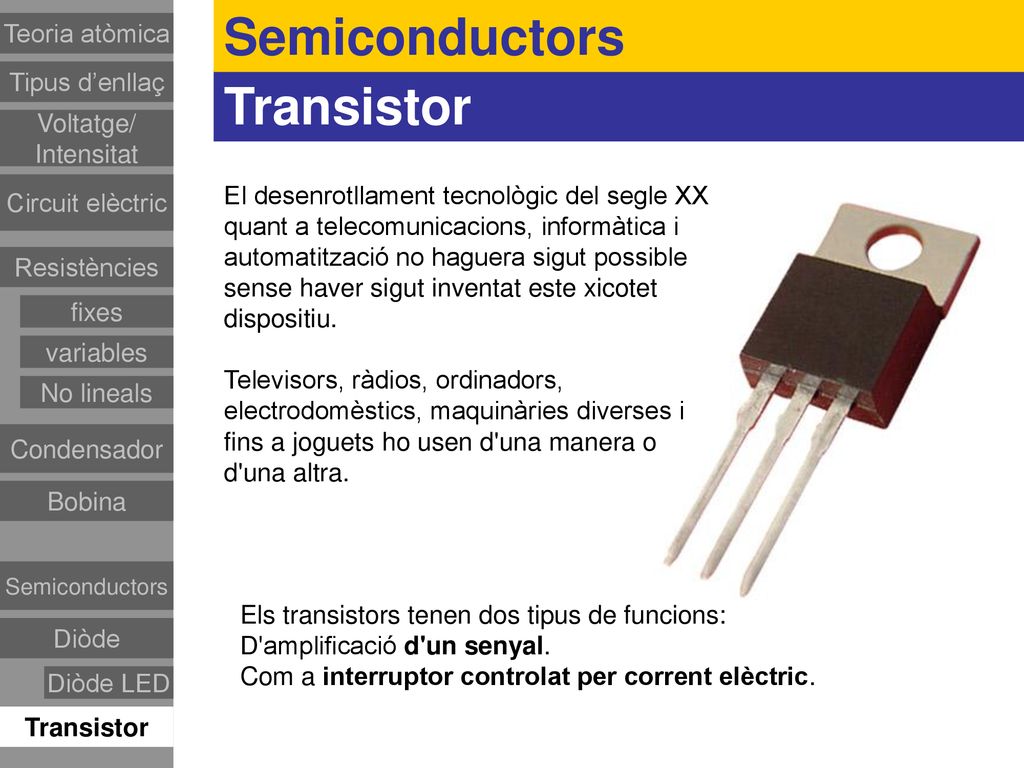

38 Semiconductors Transistor Teoria atòmica Tipus d’enllaç Voltatge/
Intensitat Circuit elèctric El desenrotllament tecnològic del segle XX quant a telecomunicacions, informàtica i automatització no haguera sigut possible sense haver sigut inventat este xicotet dispositiu. Televisors, ràdios, ordinadors, electrodomèstics, maquinàries diverses i fins a joguets ho usen d'una manera o d'una altra. Resistències fixes variables No lineals Condensador Bobina Semiconductors Els transistors tenen dos tipus de funcions: D'amplificació d'un senyal. Com a interruptor controlat per corrent elèctric. Diòde Diòde LED Transistor

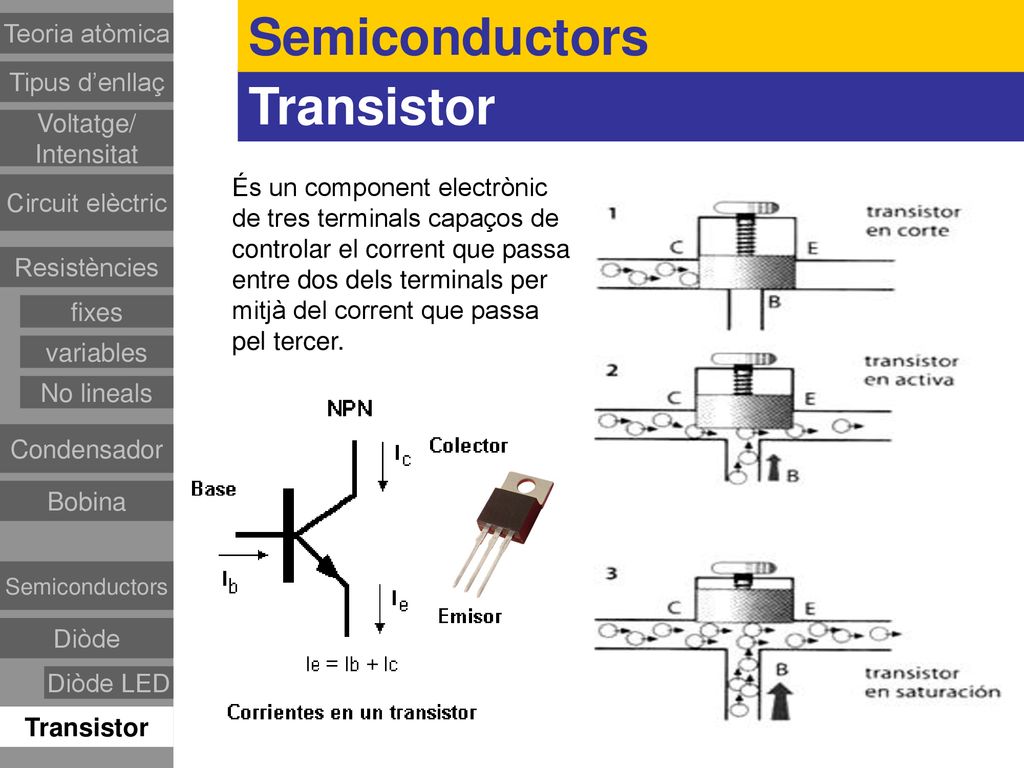

39 Semiconductors Transistor Teoria atòmica Tipus d’enllaç Voltatge/
Intensitat És un component electrònic de tres terminals capaços de controlar el corrent que passa entre dos dels terminals per mitjà del corrent que passa pel tercer. Circuit elèctric Resistències fixes variables No lineals Condensador Bobina Semiconductors Diòde Diòde LED Transistor

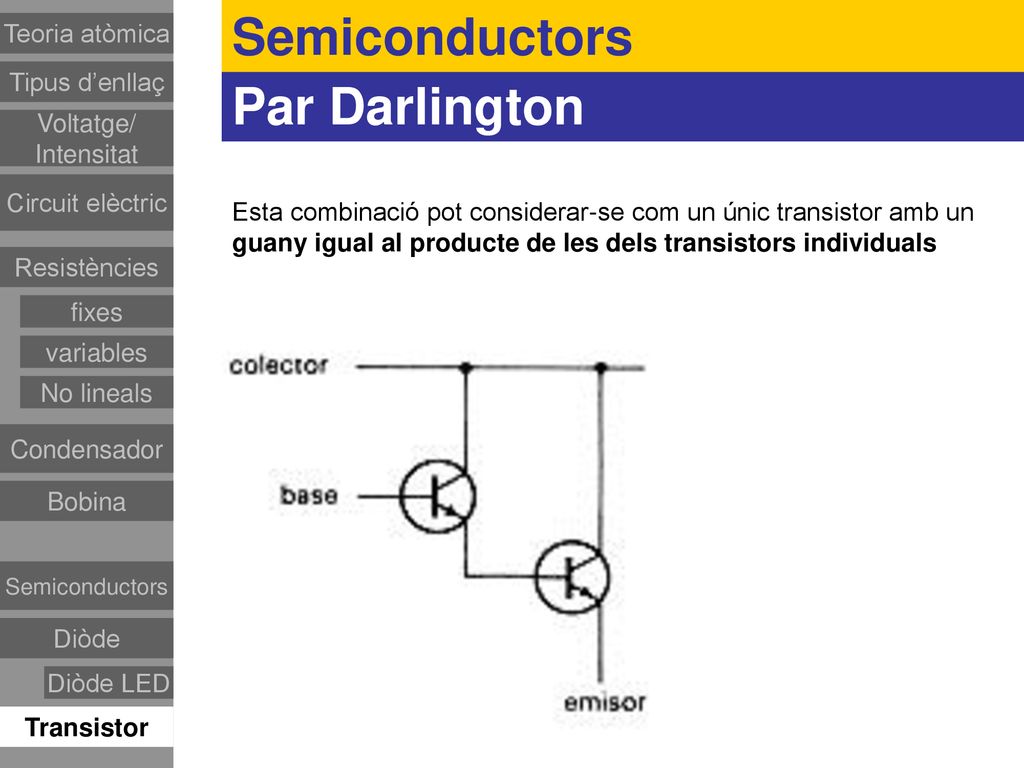

40 Semiconductors Par Darlington Teoria atòmica Tipus d’enllaç Voltatge/
Intensitat Circuit elèctric Esta combinació pot considerar-se com un únic transistor amb un guany igual al producte de les dels transistors individuals Resistències fixes variables Esta combinación puede considerarse como un único transistor con una ganancia igual al producto de las de los transistores individuales. No lineals Condensador Bobina Semiconductors Diòde Diòde LED Transistor

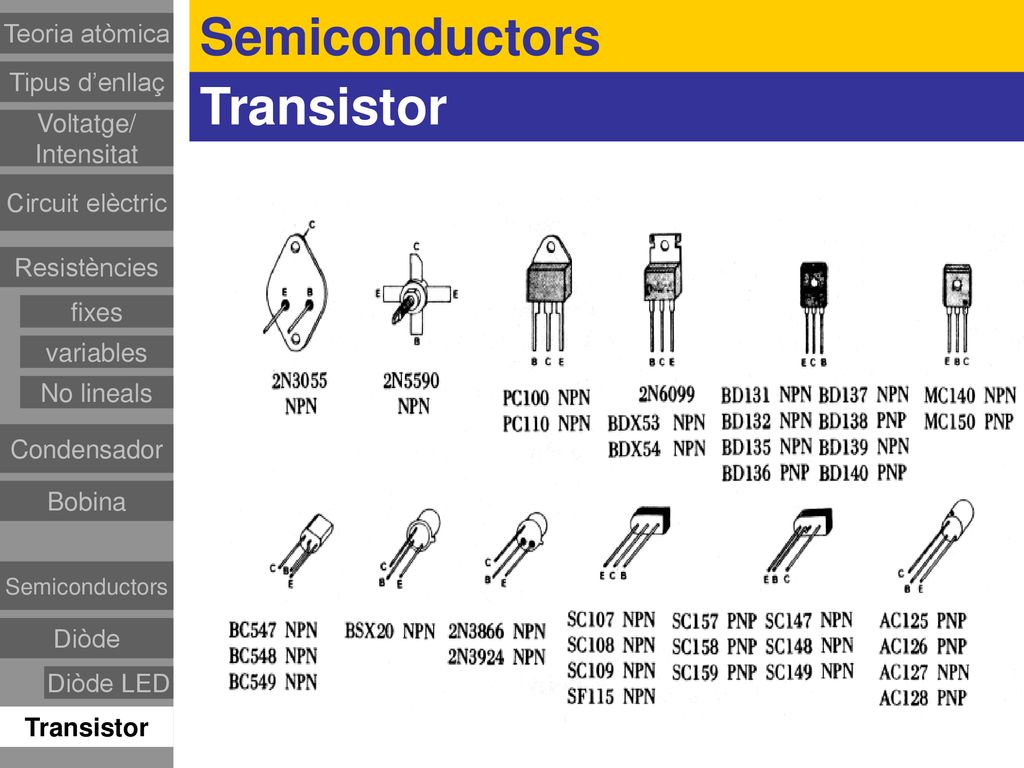

41 Semiconductors Transistor Teoria atòmica Tipus d’enllaç Voltatge/
Intensitat Circuit elèctric Resistències fixes variables No lineals Condensador Bobina Semiconductors Diòde Diòde LED Transistor

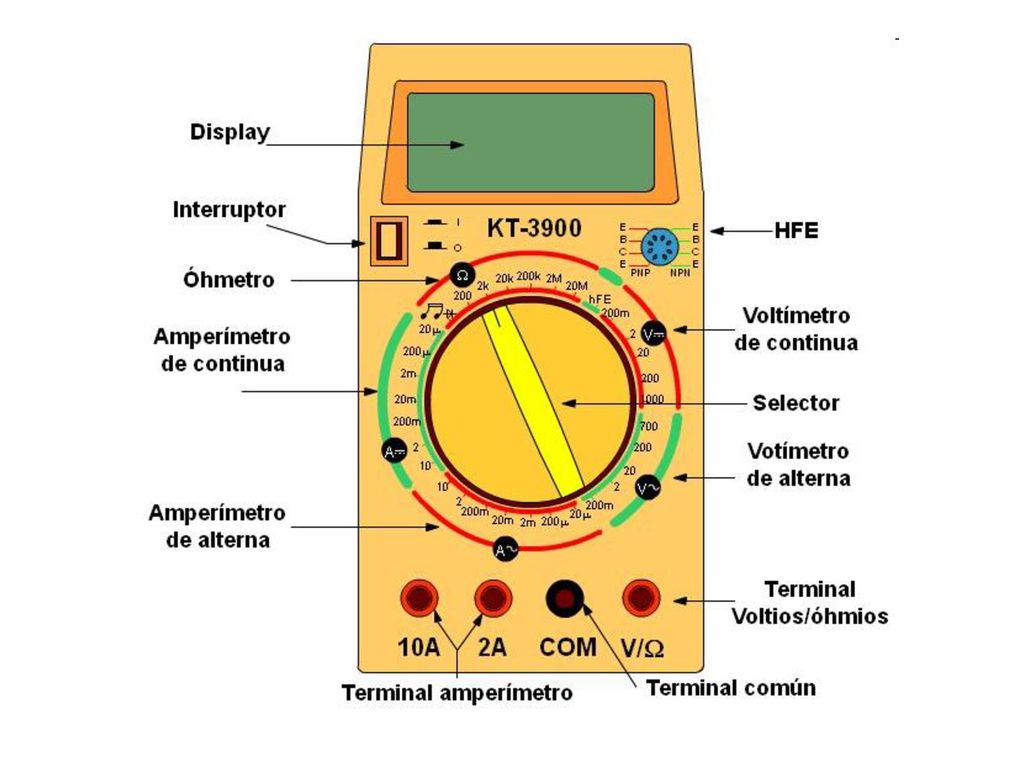

42

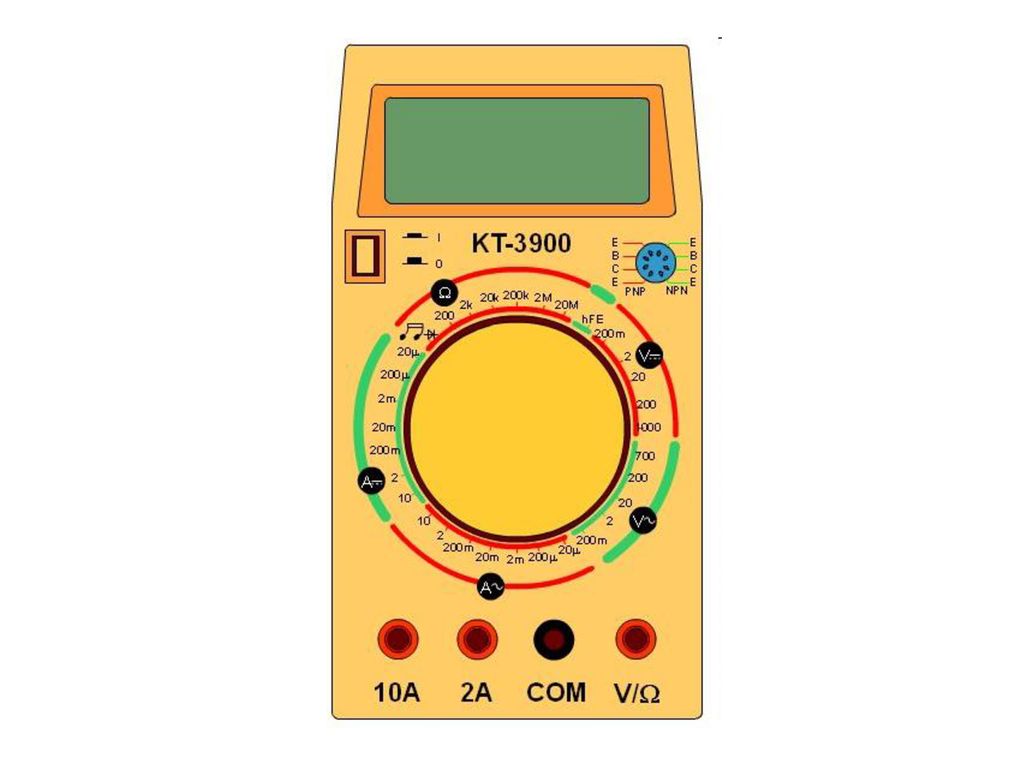

43
