1 CARTOGRAFIA

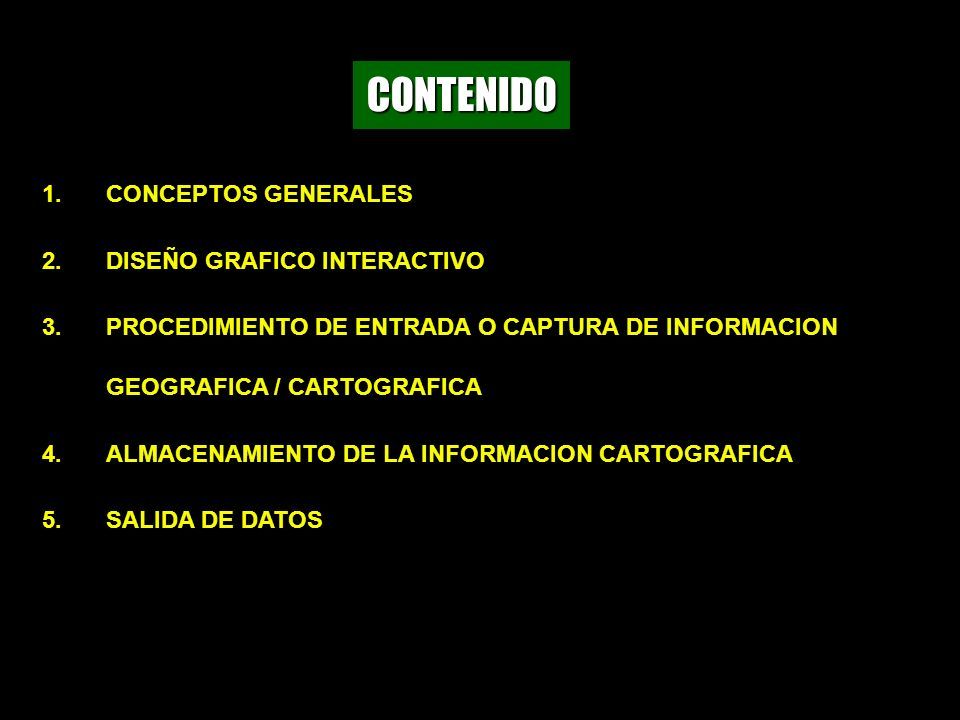

2 1.CONCEPTOS GENERALES 2.DISEÑO GRAFICO INTERACTIVO 3.PROCEDIMIENTO DE ENTRADA O CAPTURA DE INFORMACION GEOGRAFICA / CARTOGRAFICA 4.ALMACENAMIENTO DE LA INFORMACION CARTOGRAFICA 5.SALIDA DE DATOS CONTENIDO

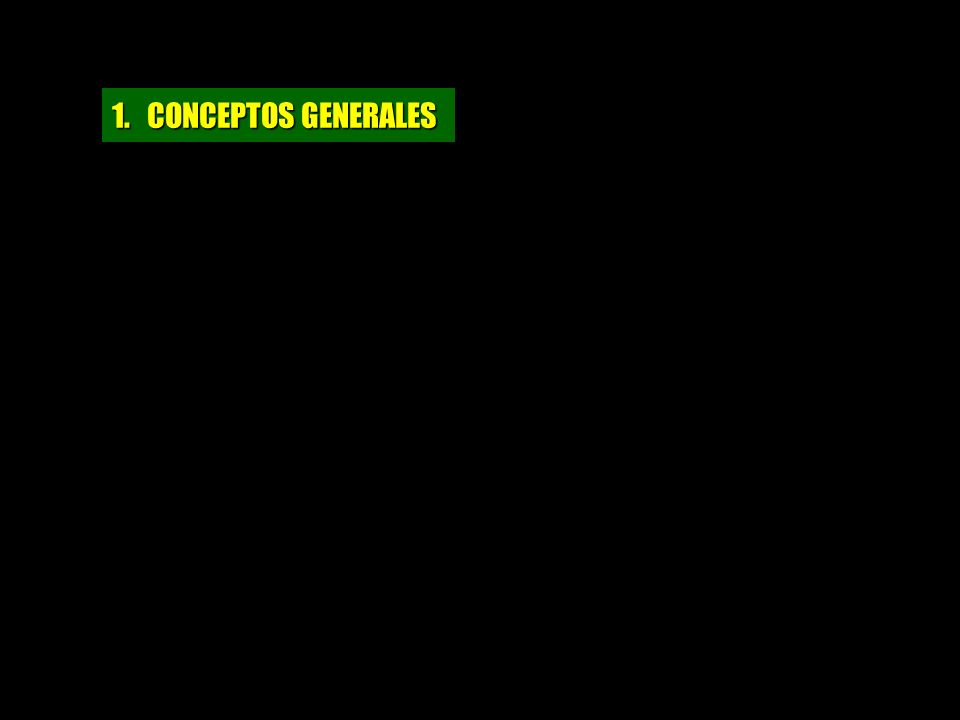

3 1. CONCEPTOS GENERALES 1. CONCEPTOS GENERALES

4 PARA CONOCER LAS COORDENADAS DE CUALQUIER PUNTO EN EL GLOBO TERRÁQUEO SE UTILIZA EL SISTEMA DE COORDENADAS GEOGRÁFICAS, ESTE SISTEMA DIVIDE LA TIERRA EN UNA SERIA DE ANILLOS IMAGINARIOS PARALELOS AL ECUADOR (LLAMADOS PARALELOS) Y UNA SERIE DE CÍRCULOS PERPENDICULARES A LOS MISMOS QUE CONVERGEN EN LOS POLOS (LOS LLAMADOS MERIDIANOS). LO QUE TODO EL MUNDO DEBERÍA SABER SOBRE CARTOGRAFÍA Y SISTEMAS DE COORDENADAS LO QUE TODO EL MUNDO DEBERÍA SABER SOBRE CARTOGRAFÍA Y SISTEMAS DE COORDENADAS

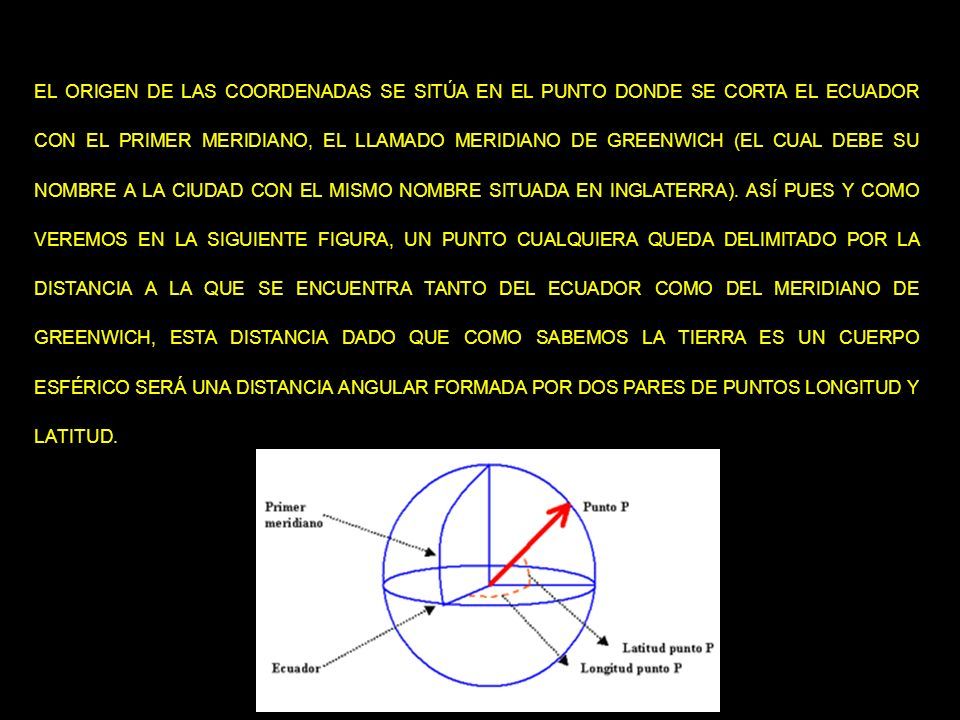

5 EL ORIGEN DE LAS COORDENADAS SE SITÚA EN EL PUNTO DONDE SE CORTA EL ECUADOR CON EL PRIMER MERIDIANO, EL LLAMADO MERIDIANO DE GREENWICH (EL CUAL DEBE SU NOMBRE A LA CIUDAD CON EL MISMO NOMBRE SITUADA EN INGLATERRA). ASÍ PUES Y COMO VEREMOS EN LA SIGUIENTE FIGURA, UN PUNTO CUALQUIERA QUEDA DELIMITADO POR LA DISTANCIA A LA QUE SE ENCUENTRA TANTO DEL ECUADOR COMO DEL MERIDIANO DE GREENWICH, ESTA DISTANCIA DADO QUE COMO SABEMOS LA TIERRA ES UN CUERPO ESFÉRICO SERÁ UNA DISTANCIA ANGULAR FORMADA POR DOS PARES DE PUNTOS LONGITUD Y LATITUD.

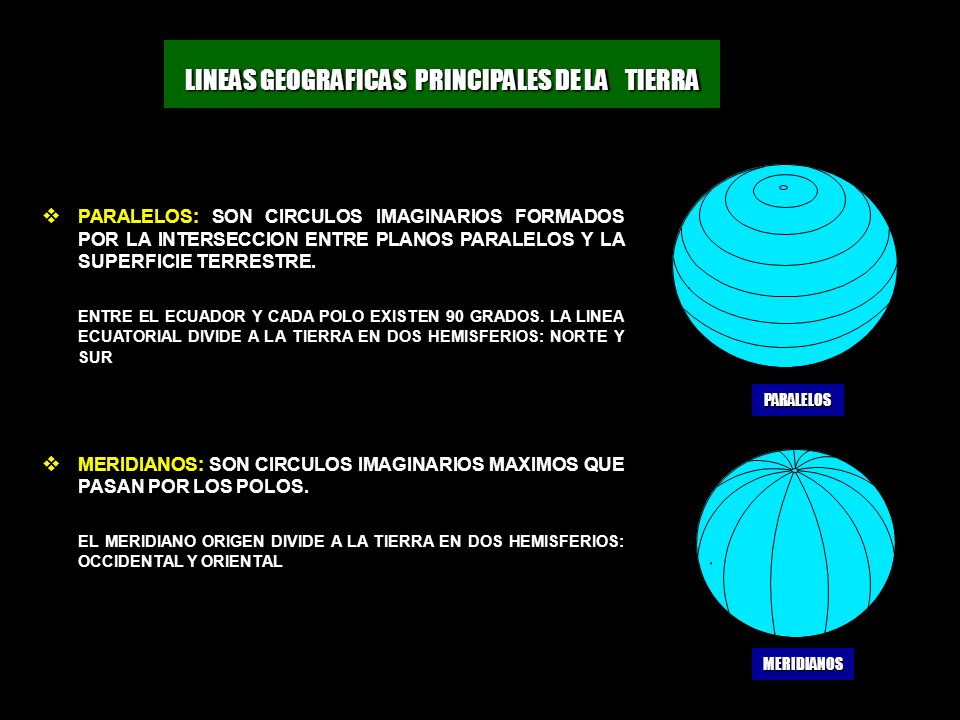

6  PARALELOS: SON CIRCULOS IMAGINARIOS FORMADOS POR LA INTERSECCION ENTRE PLANOS PARALELOS Y LA SUPERFICIE TERRESTRE. ENTRE EL ECUADOR Y CADA POLO EXISTEN 90 GRADOS. LA LINEA ECUATORIAL DIVIDE A LA TIERRA EN DOS HEMISFERIOS: NORTE Y SUR  MERIDIANOS: SON CIRCULOS IMAGINARIOS MAXIMOS QUE PASAN POR LOS POLOS. EL MERIDIANO ORIGEN DIVIDE A LA TIERRA EN DOS HEMISFERIOS: OCCIDENTAL Y ORIENTAL LINEAS GEOGRAFICAS PRINCIPALES DE LA TIERRA LINEAS GEOGRAFICAS PRINCIPALES DE LA TIERRA PARALELOS MERIDIANOS

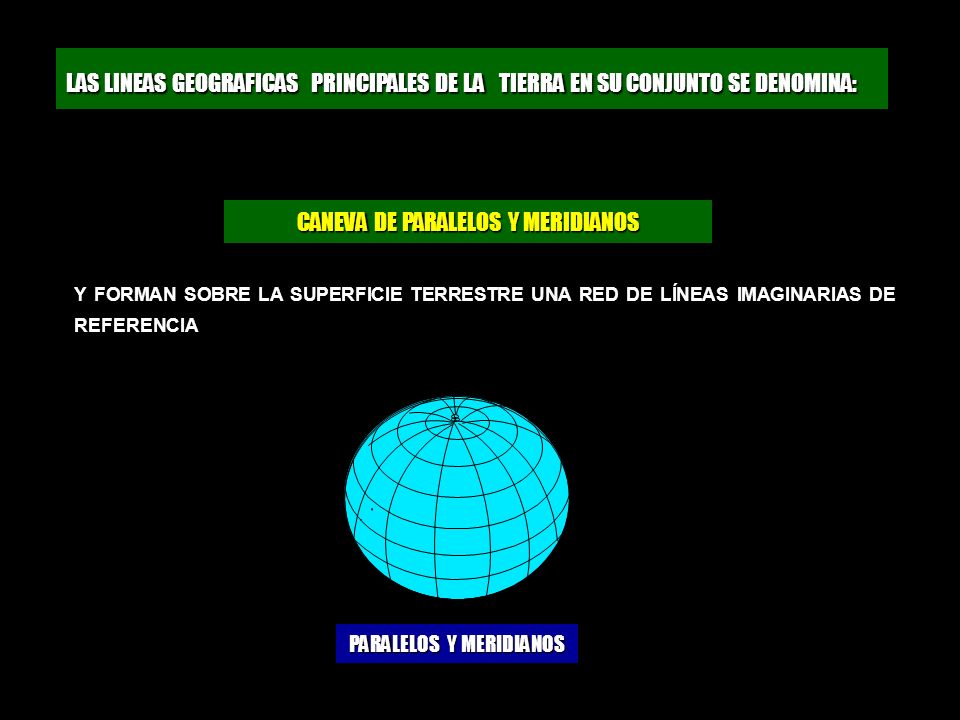

7 Y FORMAN SOBRE LA SUPERFICIE TERRESTRE UNA RED DE LÍNEAS IMAGINARIAS DE REFERENCIA LAS LINEAS GEOGRAFICAS PRINCIPALES DE LA TIERRA EN SU CONJUNTO SE DENOMINA: LAS LINEAS GEOGRAFICAS PRINCIPALES DE LA TIERRA EN SU CONJUNTO SE DENOMINA: CANEVA DE PARALELOS Y MERIDIANOS CANEVA DE PARALELOS Y MERIDIANOS PARALELOS Y MERIDIANOS PARALELOS Y MERIDIANOS

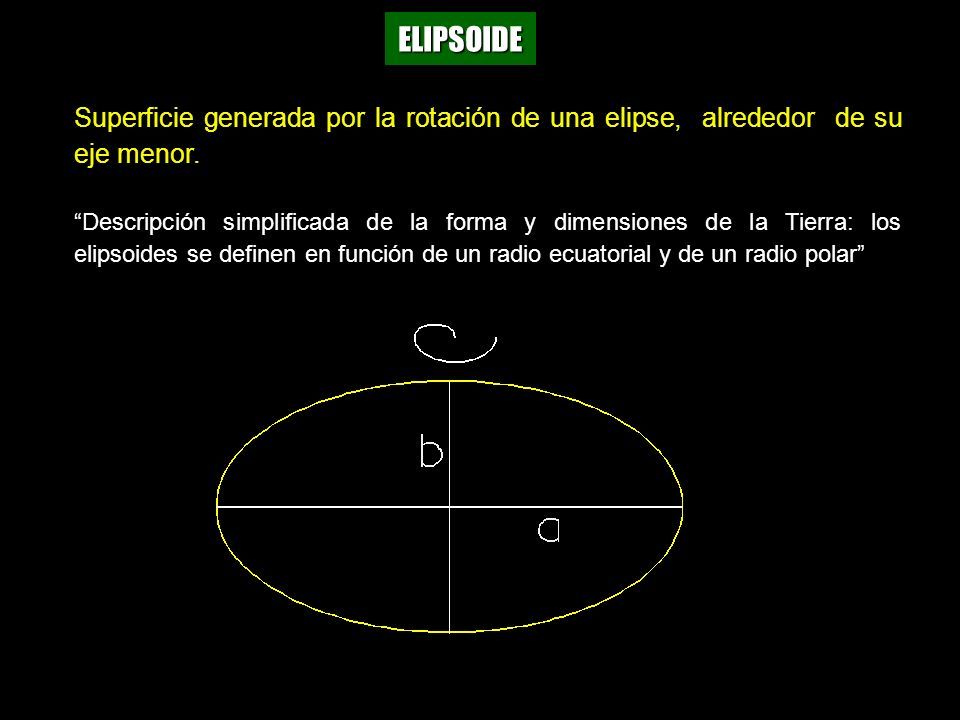

8 Superficie generada por la rotación de una elipse, alrededor de su eje menor. “Descripción simplificada de la forma y dimensiones de la Tierra: los elipsoides se definen en función de un radio ecuatorial y de un radio polar” ELIPSOIDE

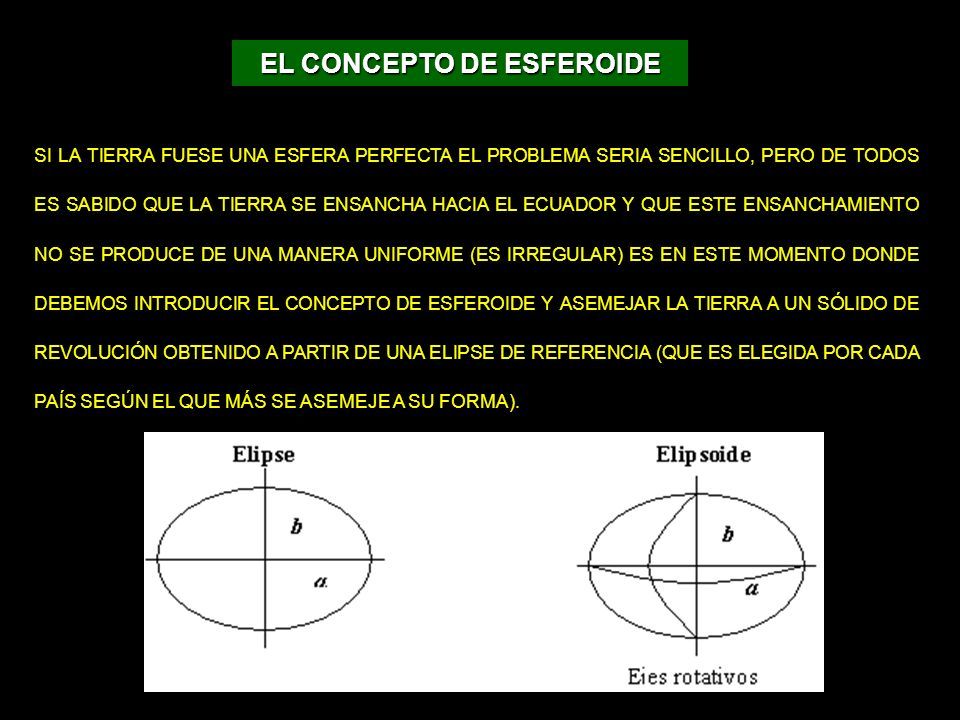

9 SI LA TIERRA FUESE UNA ESFERA PERFECTA EL PROBLEMA SERIA SENCILLO, PERO DE TODOS ES SABIDO QUE LA TIERRA SE ENSANCHA HACIA EL ECUADOR Y QUE ESTE ENSANCHAMIENTO NO SE PRODUCE DE UNA MANERA UNIFORME (ES IRREGULAR) ES EN ESTE MOMENTO DONDE DEBEMOS INTRODUCIR EL CONCEPTO DE ESFEROIDE Y ASEMEJAR LA TIERRA A UN SÓLIDO DE REVOLUCIÓN OBTENIDO A PARTIR DE UNA ELIPSE DE REFERENCIA (QUE ES ELEGIDA POR CADA PAÍS SEGÚN EL QUE MÁS SE ASEMEJE A SU FORMA). EL CONCEPTO DE ESFEROIDE EL CONCEPTO DE ESFEROIDE

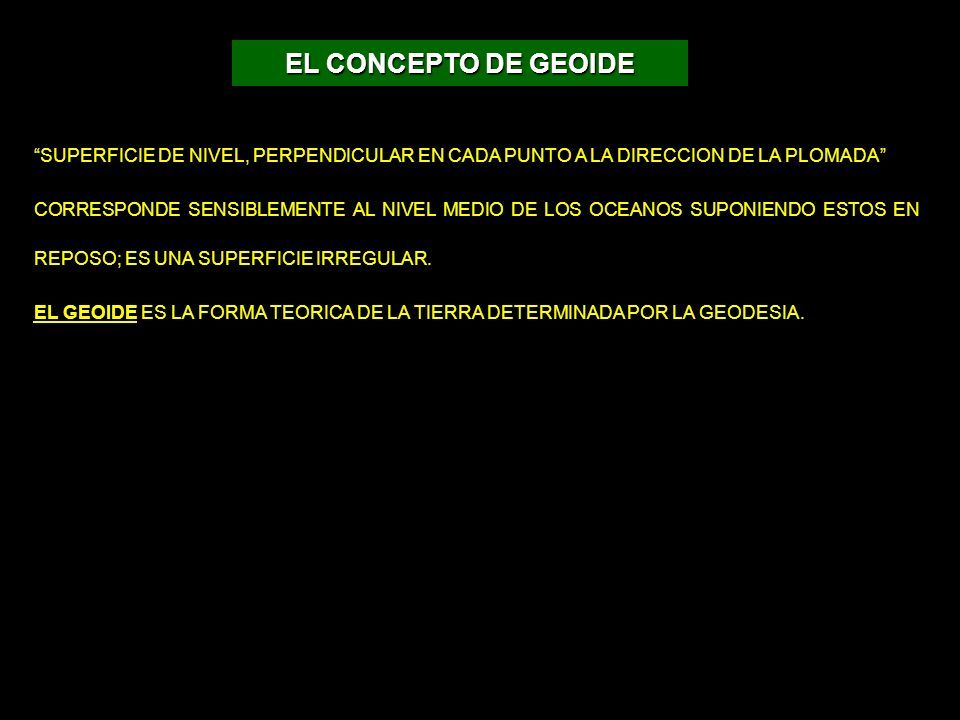

10 “SUPERFICIE DE NIVEL, PERPENDICULAR EN CADA PUNTO A LA DIRECCION DE LA PLOMADA” CORRESPONDE SENSIBLEMENTE AL NIVEL MEDIO DE LOS OCEANOS SUPONIENDO ESTOS EN REPOSO; ES UNA SUPERFICIE IRREGULAR. EL GEOIDE ES LA FORMA TEORICA DE LA TIERRA DETERMINADA POR LA GEODESIA. EL CONCEPTO DE GEOIDE EL CONCEPTO DE GEOIDE

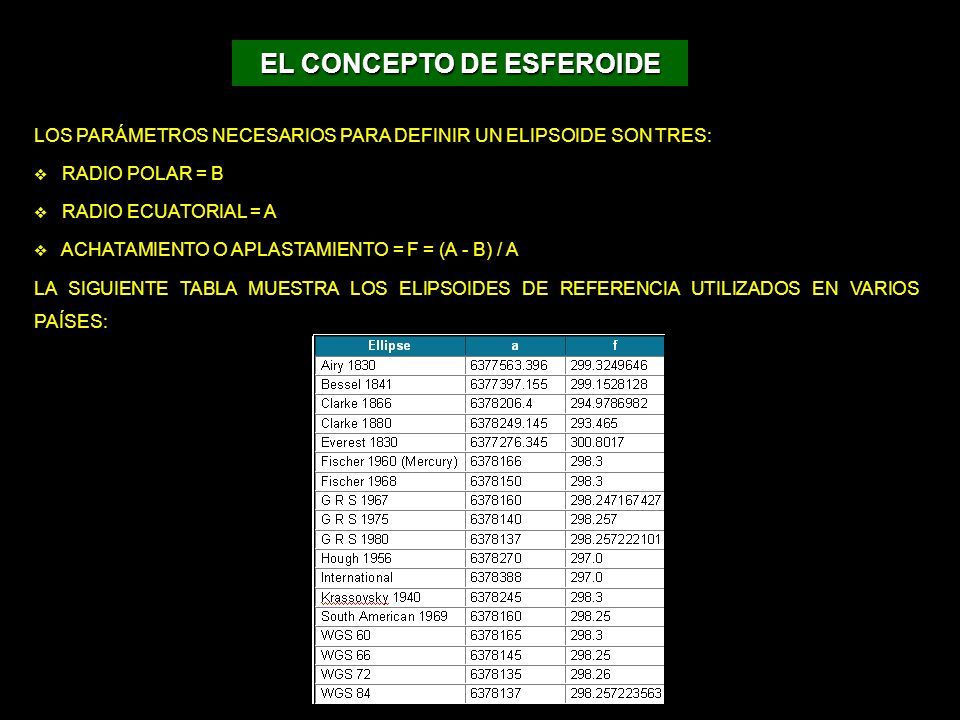

11 LOS PARÁMETROS NECESARIOS PARA DEFINIR UN ELIPSOIDE SON TRES:  RADIO POLAR = B  RADIO ECUATORIAL = A  ACHATAMIENTO O APLASTAMIENTO = F = (A - B) / A LA SIGUIENTE TABLA MUESTRA LOS ELIPSOIDES DE REFERENCIA UTILIZADOS EN VARIOS PAÍSES: EL CONCEPTO DE ESFEROIDE EL CONCEPTO DE ESFEROIDE

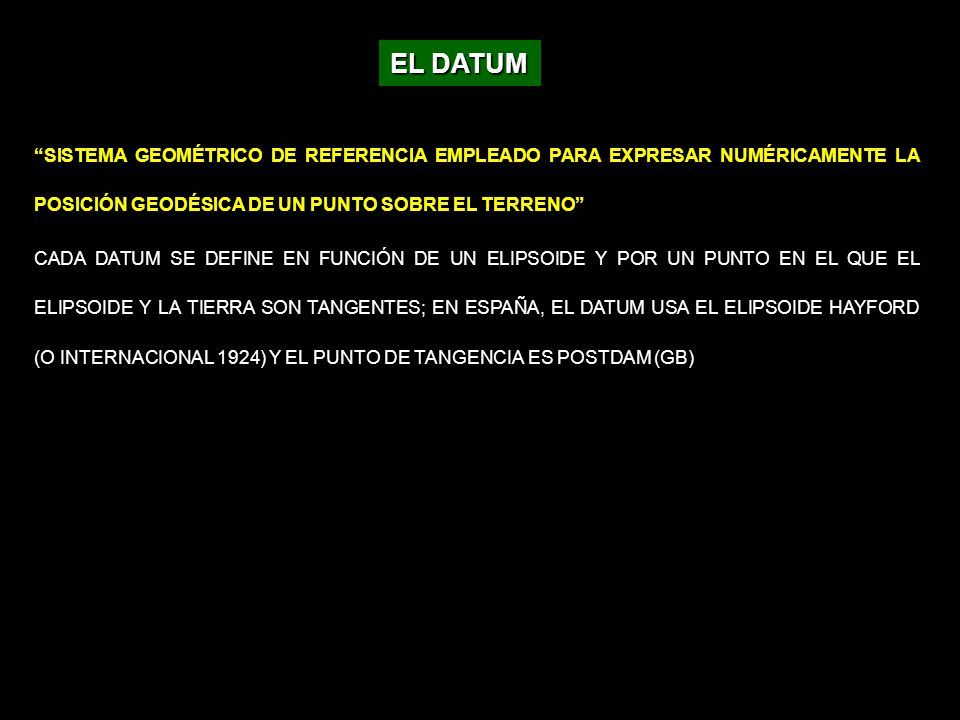

12 “SISTEMA GEOMÉTRICO DE REFERENCIA EMPLEADO PARA EXPRESAR NUMÉRICAMENTE LA POSICIÓN GEODÉSICA DE UN PUNTO SOBRE EL TERRENO” CADA DATUM SE DEFINE EN FUNCIÓN DE UN ELIPSOIDE Y POR UN PUNTO EN EL QUE EL ELIPSOIDE Y LA TIERRA SON TANGENTES; EN ESPAÑA, EL DATUM USA EL ELIPSOIDE HAYFORD (O INTERNACIONAL 1924) Y EL PUNTO DE TANGENCIA ES POSTDAM (GB) EL DATUM EL DATUM

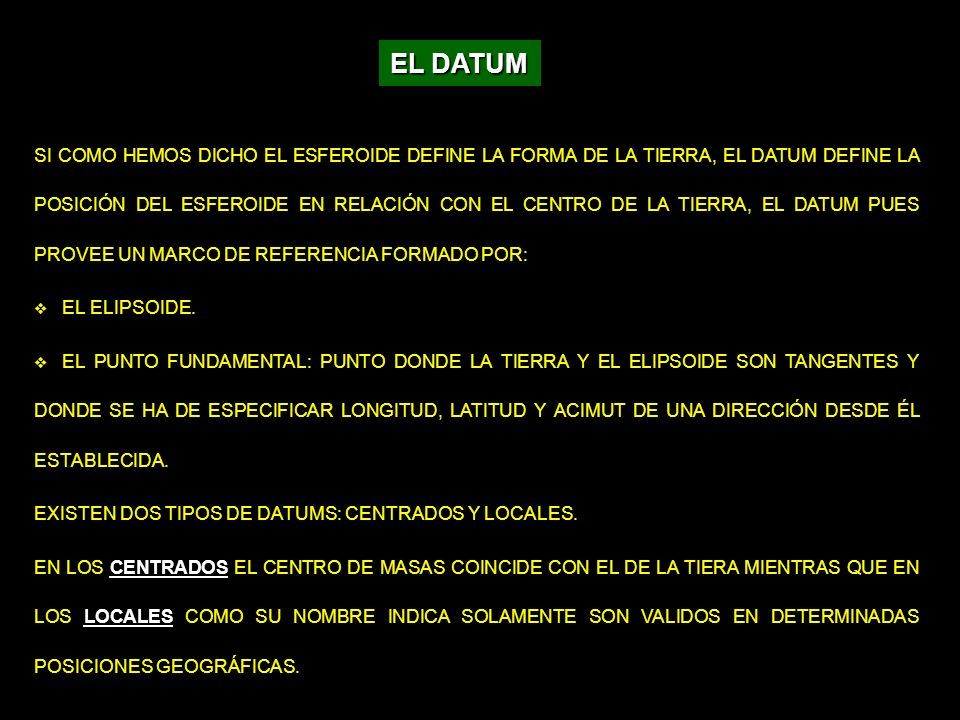

13 SI COMO HEMOS DICHO EL ESFEROIDE DEFINE LA FORMA DE LA TIERRA, EL DATUM DEFINE LA POSICIÓN DEL ESFEROIDE EN RELACIÓN CON EL CENTRO DE LA TIERRA, EL DATUM PUES PROVEE UN MARCO DE REFERENCIA FORMADO POR:  EL ELIPSOIDE.  EL PUNTO FUNDAMENTAL: PUNTO DONDE LA TIERRA Y EL ELIPSOIDE SON TANGENTES Y DONDE SE HA DE ESPECIFICAR LONGITUD, LATITUD Y ACIMUT DE UNA DIRECCIÓN DESDE ÉL ESTABLECIDA. EXISTEN DOS TIPOS DE DATUMS: CENTRADOS Y LOCALES. EN LOS CENTRADOS EL CENTRO DE MASAS COINCIDE CON EL DE LA TIERA MIENTRAS QUE EN LOS LOCALES COMO SU NOMBRE INDICA SOLAMENTE SON VALIDOS EN DETERMINADAS POSICIONES GEOGRÁFICAS. EL DATUM EL DATUM

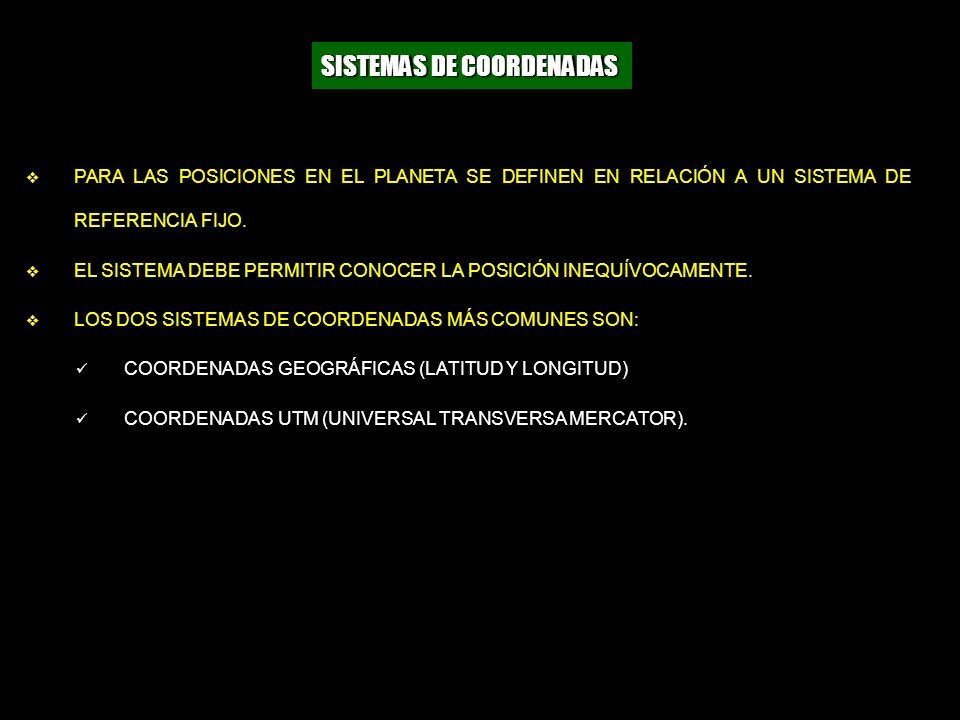

14  PARA LAS POSICIONES EN EL PLANETA SE DEFINEN EN RELACIÓN A UN SISTEMA DE REFERENCIA FIJO.  EL SISTEMA DEBE PERMITIR CONOCER LA POSICIÓN INEQUÍVOCAMENTE.  LOS DOS SISTEMAS DE COORDENADAS MÁS COMUNES SON: COORDENADAS GEOGRÁFICAS (LATITUD Y LONGITUD) COORDENADAS UTM (UNIVERSAL TRANSVERSA MERCATOR). SISTEMAS DE COORDENADAS SISTEMAS DE COORDENADAS

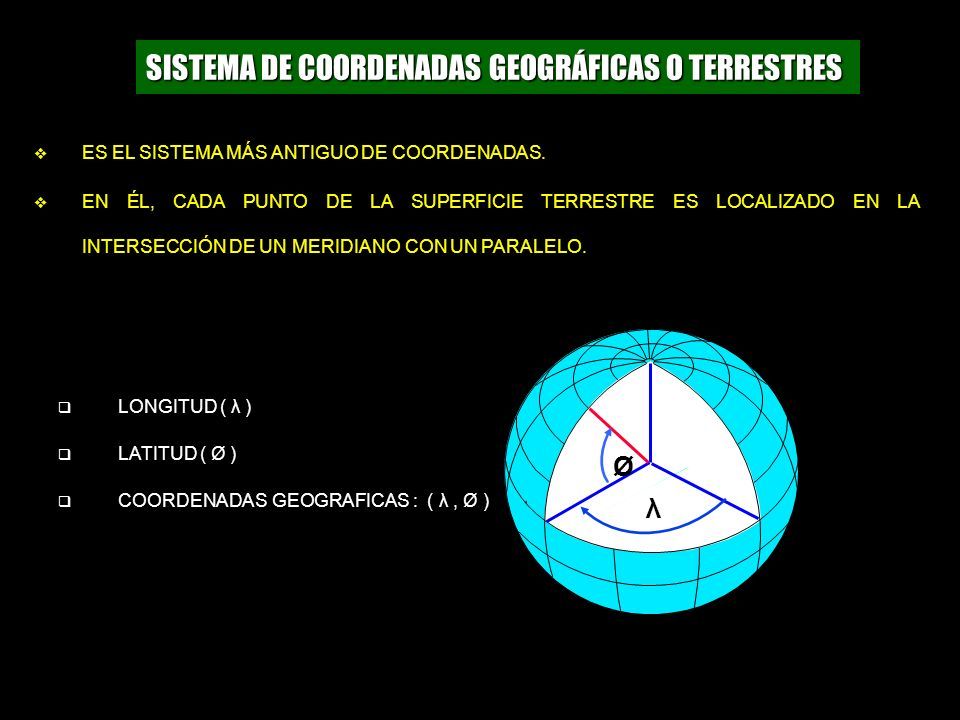

15 SISTEMA DE COORDENADAS GEOGRÁFICAS O TERRESTRES SISTEMA DE COORDENADAS GEOGRÁFICAS O TERRESTRES  ES EL SISTEMA MÁS ANTIGUO DE COORDENADAS.  EN ÉL, CADA PUNTO DE LA SUPERFICIE TERRESTRE ES LOCALIZADO EN LA INTERSECCIÓN DE UN MERIDIANO CON UN PARALELO.  LONGITUD ( λ )  LATITUD ( Ø )  COORDENADAS GEOGRAFICAS : ( λ, Ø ) Ø λ

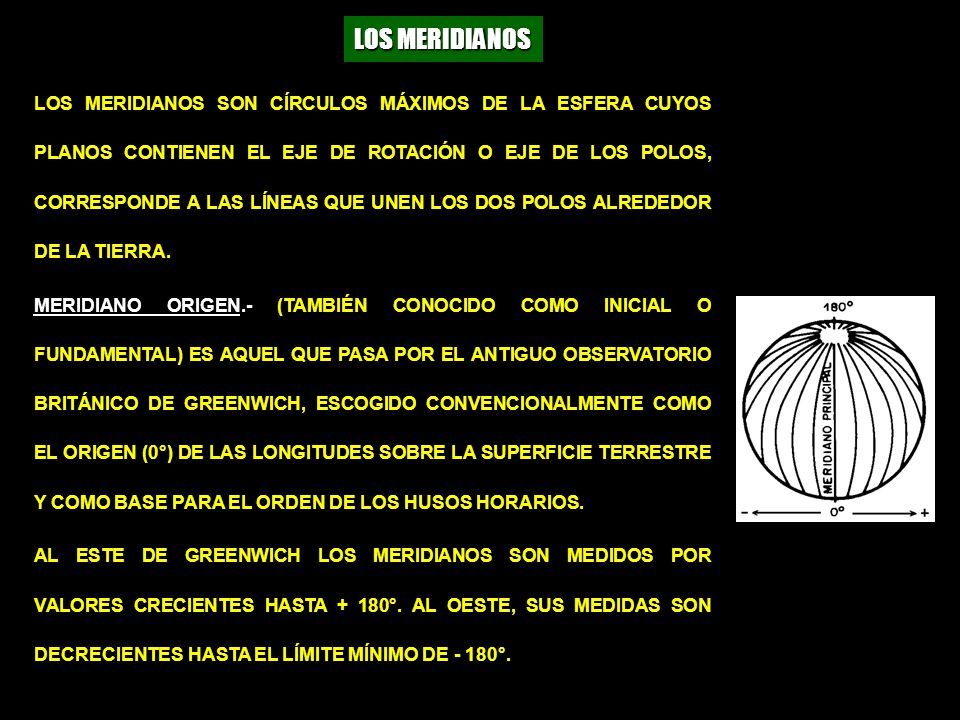

16 LOS MERIDIANOS LOS MERIDIANOS LOS MERIDIANOS SON CÍRCULOS MÁXIMOS DE LA ESFERA CUYOS PLANOS CONTIENEN EL EJE DE ROTACIÓN O EJE DE LOS POLOS, CORRESPONDE A LAS LÍNEAS QUE UNEN LOS DOS POLOS ALREDEDOR DE LA TIERRA. MERIDIANO ORIGEN.- (TAMBIÉN CONOCIDO COMO INICIAL O FUNDAMENTAL) ES AQUEL QUE PASA POR EL ANTIGUO OBSERVATORIO BRITÁNICO DE GREENWICH, ESCOGIDO CONVENCIONALMENTE COMO EL ORIGEN (0°) DE LAS LONGITUDES SOBRE LA SUPERFICIE TERRESTRE Y COMO BASE PARA EL ORDEN DE LOS HUSOS HORARIOS. AL ESTE DE GREENWICH LOS MERIDIANOS SON MEDIDOS POR VALORES CRECIENTES HASTA + 180°. AL OESTE, SUS MEDIDAS SON DECRECIENTES HASTA EL LÍMITE MÍNIMO DE - 180°.

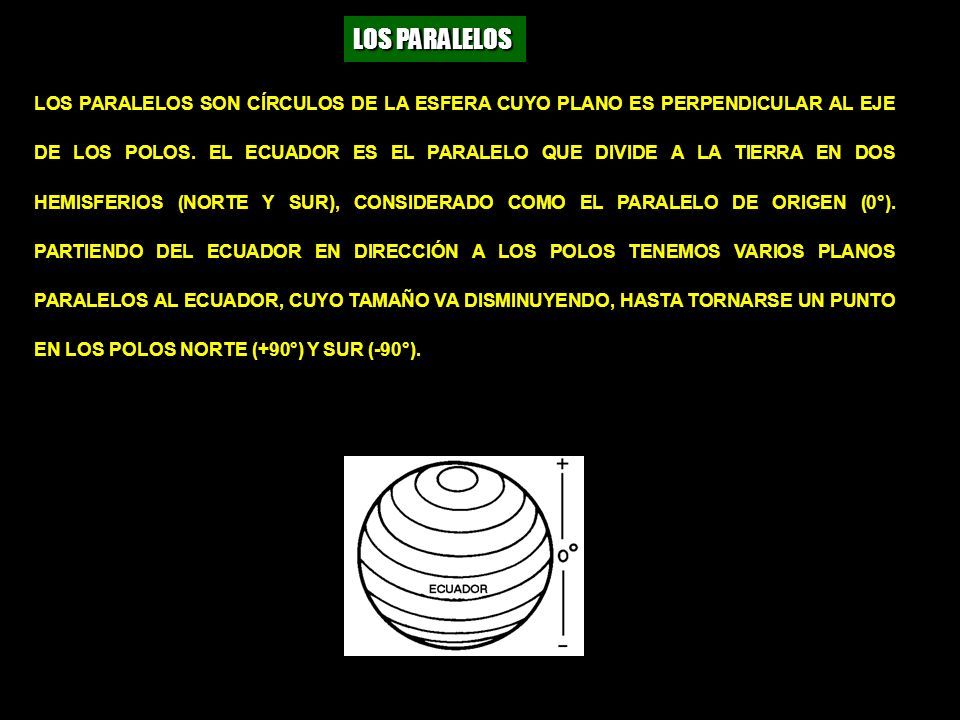

17 LOS PARALELOS LOS PARALELOS LOS PARALELOS SON CÍRCULOS DE LA ESFERA CUYO PLANO ES PERPENDICULAR AL EJE DE LOS POLOS. EL ECUADOR ES EL PARALELO QUE DIVIDE A LA TIERRA EN DOS HEMISFERIOS (NORTE Y SUR), CONSIDERADO COMO EL PARALELO DE ORIGEN (0°). PARTIENDO DEL ECUADOR EN DIRECCIÓN A LOS POLOS TENEMOS VARIOS PLANOS PARALELOS AL ECUADOR, CUYO TAMAÑO VA DISMINUYENDO, HASTA TORNARSE UN PUNTO EN LOS POLOS NORTE (+90°) Y SUR (-90°).

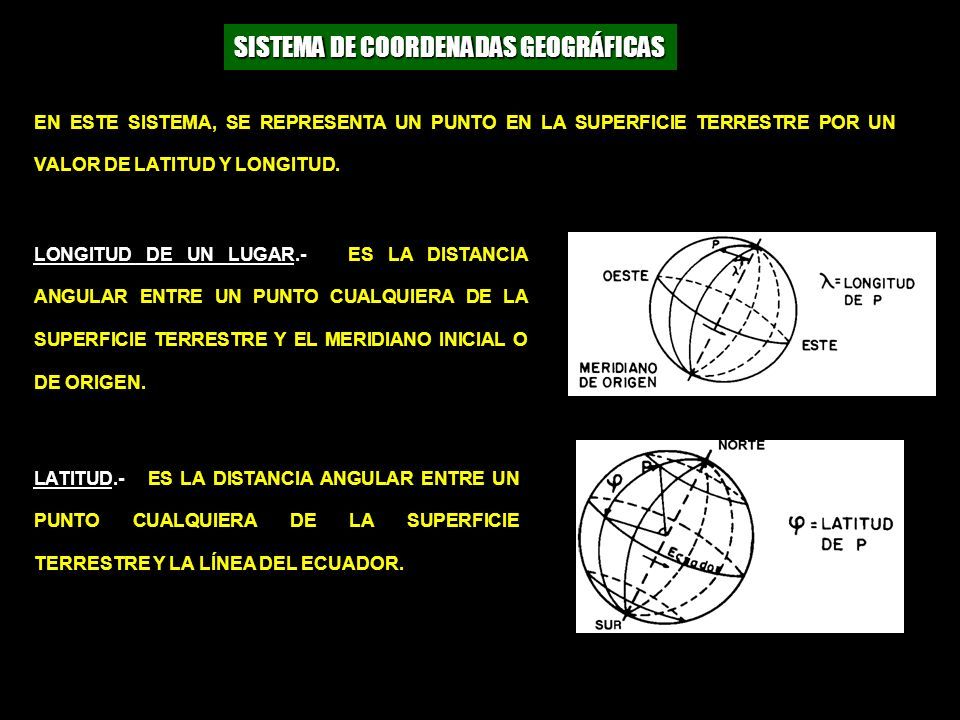

18 EN ESTE SISTEMA, SE REPRESENTA UN PUNTO EN LA SUPERFICIE TERRESTRE POR UN VALOR DE LATITUD Y LONGITUD. SISTEMA DE COORDENADAS GEOGRÁFICAS SISTEMA DE COORDENADAS GEOGRÁFICAS LATITUD.- ES LA DISTANCIA ANGULAR ENTRE UN PUNTO CUALQUIERA DE LA SUPERFICIE TERRESTRE Y LA LÍNEA DEL ECUADOR. LONGITUD DE UN LUGAR.- ES LA DISTANCIA ANGULAR ENTRE UN PUNTO CUALQUIERA DE LA SUPERFICIE TERRESTRE Y EL MERIDIANO INICIAL O DE ORIGEN.

19 TODOS LOS MAPAS SON REPRESENTACIONES APROXIMADAS DE LA SUPERFICIE TERRESTRE. SON APROXIMADAS PORQUE LA TIERRA, ESFÉRICA, ES DISEÑADA EN UNA SUPERFICIE PLANA. LA ELABORACIÓN DE UN MAPA CONSISTE EN UN MÉTODO SEGÚN EL CUAL SE HACE CORRESPONDER A CADA PUNTO DE LA TIERRA, UN PUNTO EN EL MAPA. PARA OBTENER ESA CORRESPONDENCIA, SE UTILIZAN LOS SISTEMAS DE PROYECCIONES CARTOGRÁFICAS. EXISTEN DIFERENTES PROYECCIONES CARTOGRÁFICAS, UNA VEZ QUE EXISTEN DIVERSAS FORMAS DE PROYECTAR LOS OBJETOS GEOGRÁFICOS QUE CARACTERIZAN LA SUPERFICIE TERRESTRE, EN UN PLANO. COMO CONSECUENCIA, SE TORNA NECESARIO CLASIFICARLAS SEGÚN SUS DIVERSOS ASPECTOS, A FIN DE ESTUDIARLAS MEJOR. PROYECCIONES CARTOGRAFICAS PROYECCIONES CARTOGRAFICAS

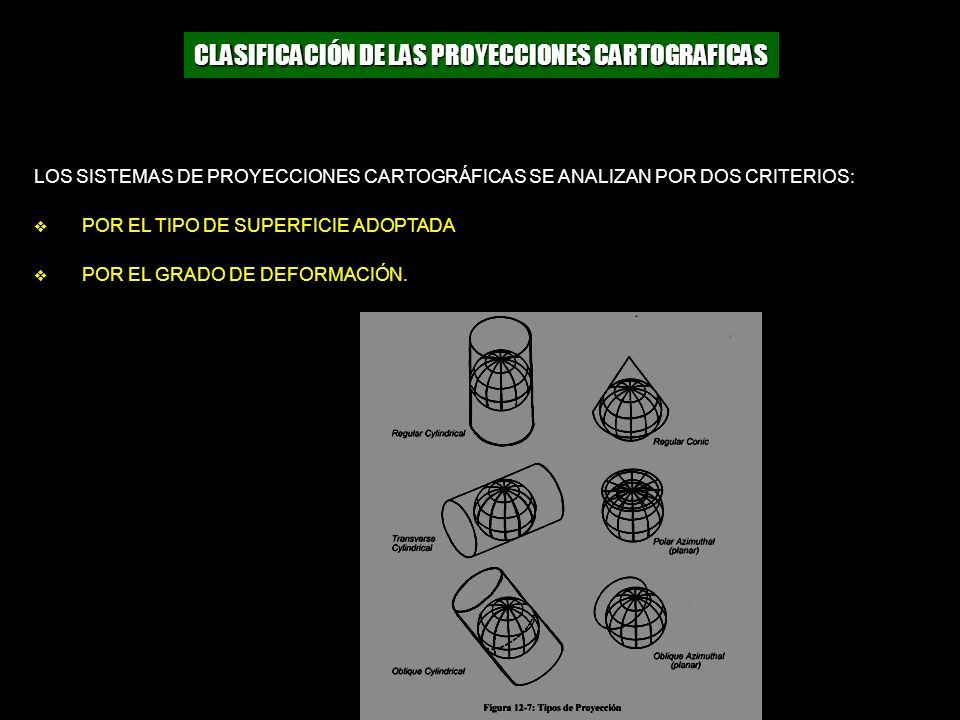

20 LOS SISTEMAS DE PROYECCIONES CARTOGRÁFICAS SE ANALIZAN POR DOS CRITERIOS:  POR EL TIPO DE SUPERFICIE ADOPTADA  POR EL GRADO DE DEFORMACIÓN. CLASIFICACIÓN DE LAS PROYECCIONES CARTOGRAFICAS CLASIFICACIÓN DE LAS PROYECCIONES CARTOGRAFICAS

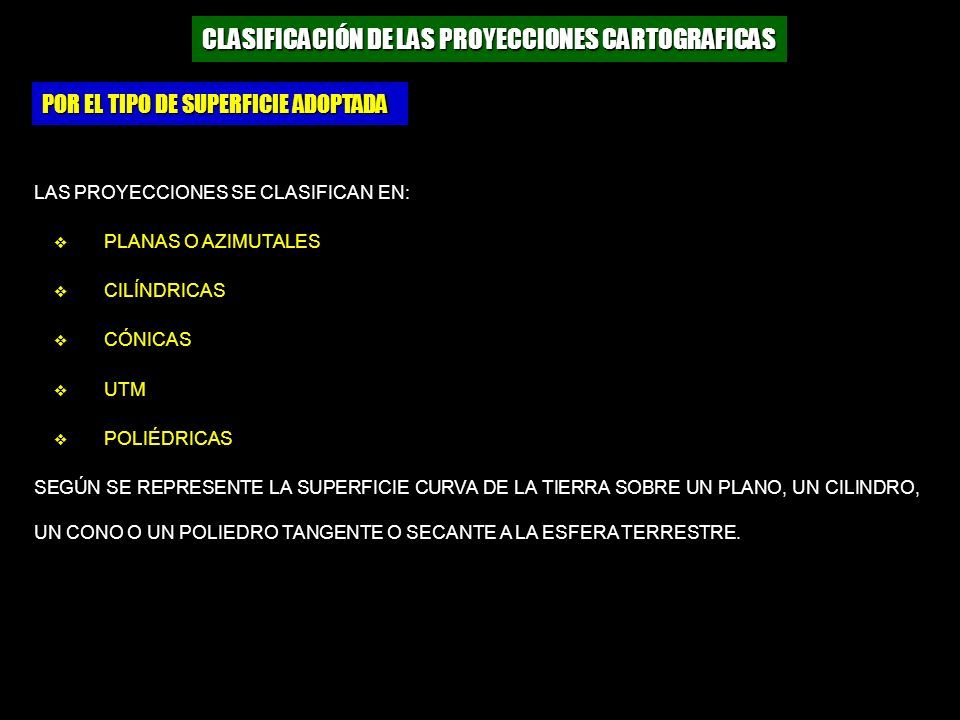

21 LAS PROYECCIONES SE CLASIFICAN EN:  PLANAS O AZIMUTALES  CILÍNDRICAS  CÓNICAS  UTM  POLIÉDRICAS SEGÚN SE REPRESENTE LA SUPERFICIE CURVA DE LA TIERRA SOBRE UN PLANO, UN CILINDRO, UN CONO O UN POLIEDRO TANGENTE O SECANTE A LA ESFERA TERRESTRE. CLASIFICACIÓN DE LAS PROYECCIONES CARTOGRAFICAS CLASIFICACIÓN DE LAS PROYECCIONES CARTOGRAFICAS POR EL TIPO DE SUPERFICIE ADOPTADA POR EL TIPO DE SUPERFICIE ADOPTADA

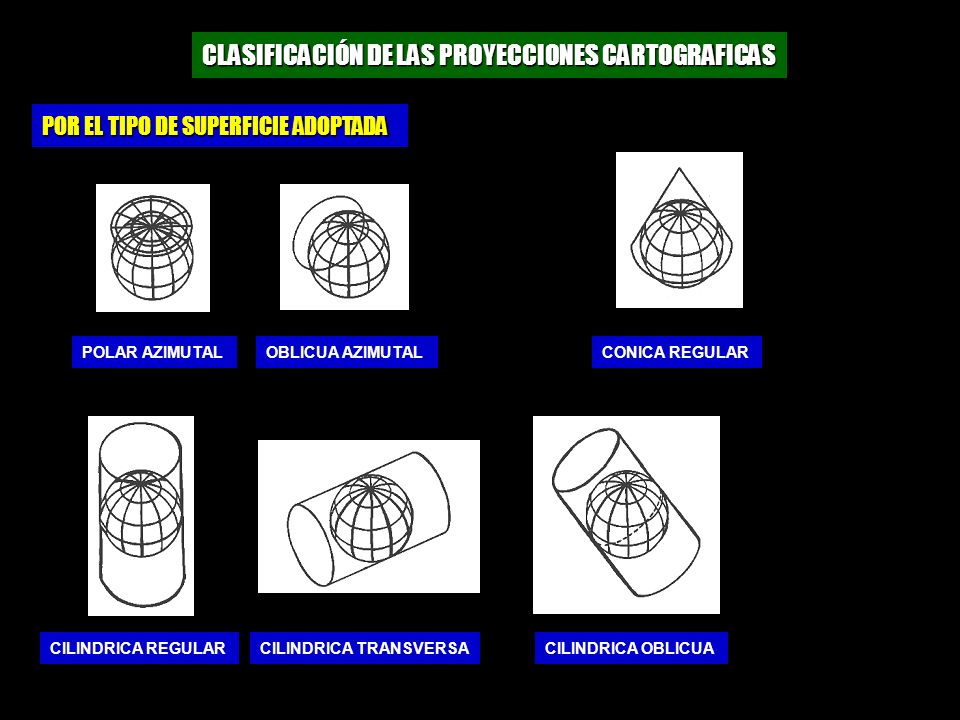

22 CLASIFICACIÓN DE LAS PROYECCIONES CARTOGRAFICAS CLASIFICACIÓN DE LAS PROYECCIONES CARTOGRAFICAS POR EL TIPO DE SUPERFICIE ADOPTADA POR EL TIPO DE SUPERFICIE ADOPTADA POLAR AZIMUTALOBLICUA AZIMUTAL CILINDRICA REGULARCILINDRICA OBLICUACILINDRICA TRANSVERSA CONICA REGULAR

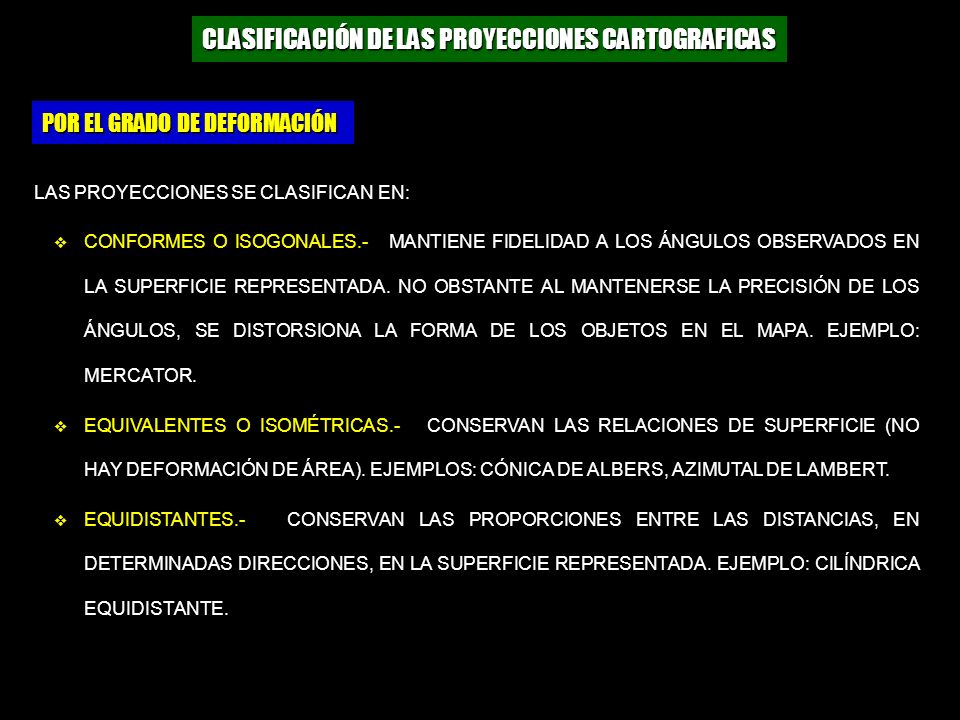

23 LAS PROYECCIONES SE CLASIFICAN EN:  CONFORMES O ISOGONALES.- MANTIENE FIDELIDAD A LOS ÁNGULOS OBSERVADOS EN LA SUPERFICIE REPRESENTADA. NO OBSTANTE AL MANTENERSE LA PRECISIÓN DE LOS ÁNGULOS, SE DISTORSIONA LA FORMA DE LOS OBJETOS EN EL MAPA. EJEMPLO: MERCATOR.  EQUIVALENTES O ISOMÉTRICAS.- CONSERVAN LAS RELACIONES DE SUPERFICIE (NO HAY DEFORMACIÓN DE ÁREA). EJEMPLOS: CÓNICA DE ALBERS, AZIMUTAL DE LAMBERT.  EQUIDISTANTES.- CONSERVAN LAS PROPORCIONES ENTRE LAS DISTANCIAS, EN DETERMINADAS DIRECCIONES, EN LA SUPERFICIE REPRESENTADA. EJEMPLO: CILÍNDRICA EQUIDISTANTE. CLASIFICACIÓN DE LAS PROYECCIONES CARTOGRAFICAS CLASIFICACIÓN DE LAS PROYECCIONES CARTOGRAFICAS POR EL GRADO DE DEFORMACIÓN POR EL GRADO DE DEFORMACIÓN

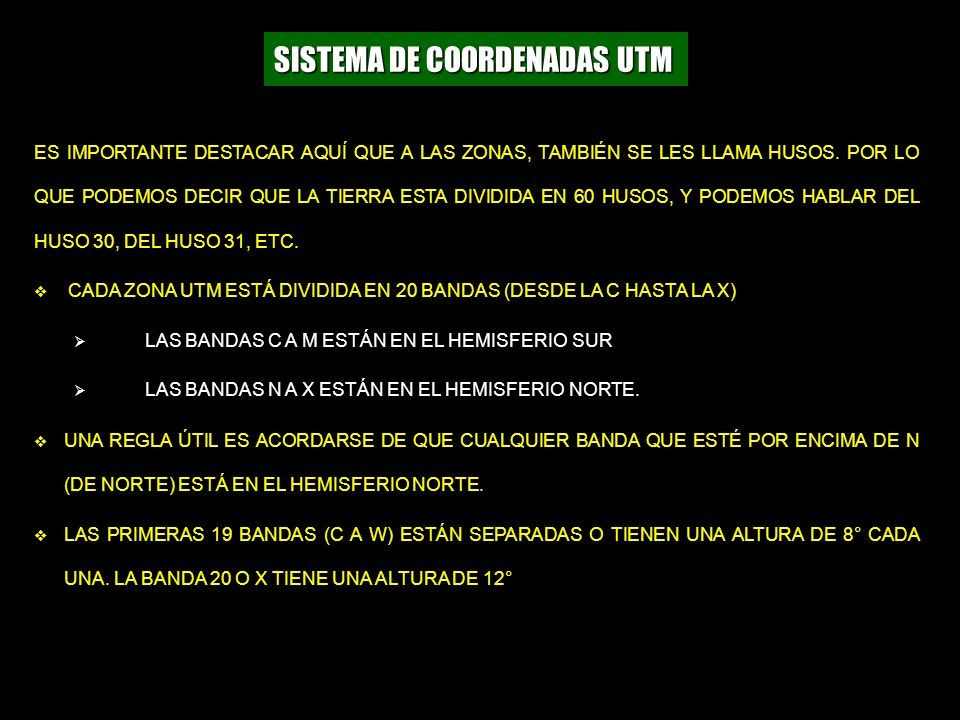

24 ES IMPORTANTE DESTACAR AQUÍ QUE A LAS ZONAS, TAMBIÉN SE LES LLAMA HUSOS. POR LO QUE PODEMOS DECIR QUE LA TIERRA ESTA DIVIDIDA EN 60 HUSOS, Y PODEMOS HABLAR DEL HUSO 30, DEL HUSO 31, ETC.  CADA ZONA UTM ESTÁ DIVIDIDA EN 20 BANDAS (DESDE LA C HASTA LA X)  LAS BANDAS C A M ESTÁN EN EL HEMISFERIO SUR  LAS BANDAS N A X ESTÁN EN EL HEMISFERIO NORTE. SISTEMA DE COORDENADAS UTM SISTEMA DE COORDENADAS UTM  UNA REGLA ÚTIL ES ACORDARSE DE QUE CUALQUIER BANDA QUE ESTÉ POR ENCIMA DE N (DE NORTE) ESTÁ EN EL HEMISFERIO NORTE.  LAS PRIMERAS 19 BANDAS (C A W) ESTÁN SEPARADAS O TIENEN UNA ALTURA DE 8° CADA UNA. LA BANDA 20 O X TIENE UNA ALTURA DE 12°

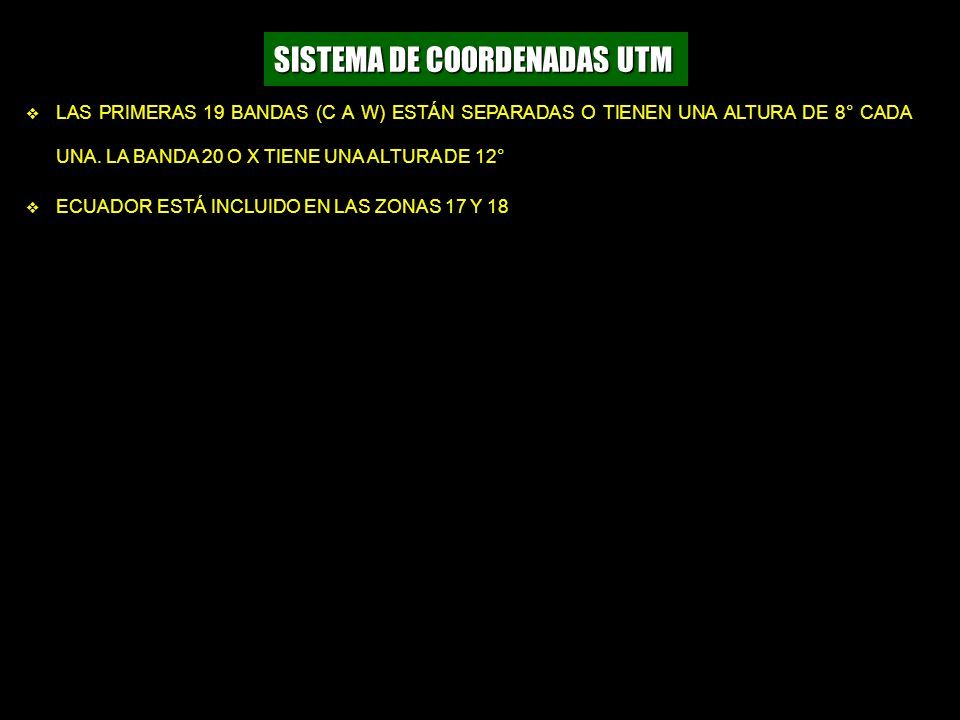

25  ECUADOR ESTÁ INCLUIDO EN LAS ZONAS 17 Y 18 SISTEMA DE COORDENADAS UTM SISTEMA DE COORDENADAS UTM

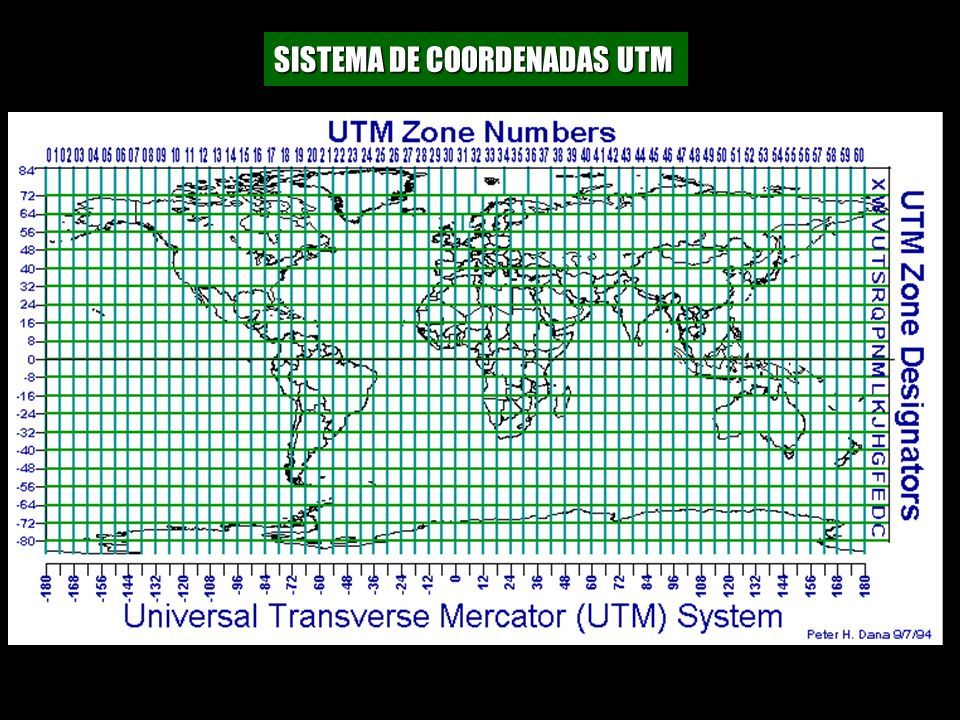

26 SISTEMA DE COORDENADAS UTM SISTEMA DE COORDENADAS UTM

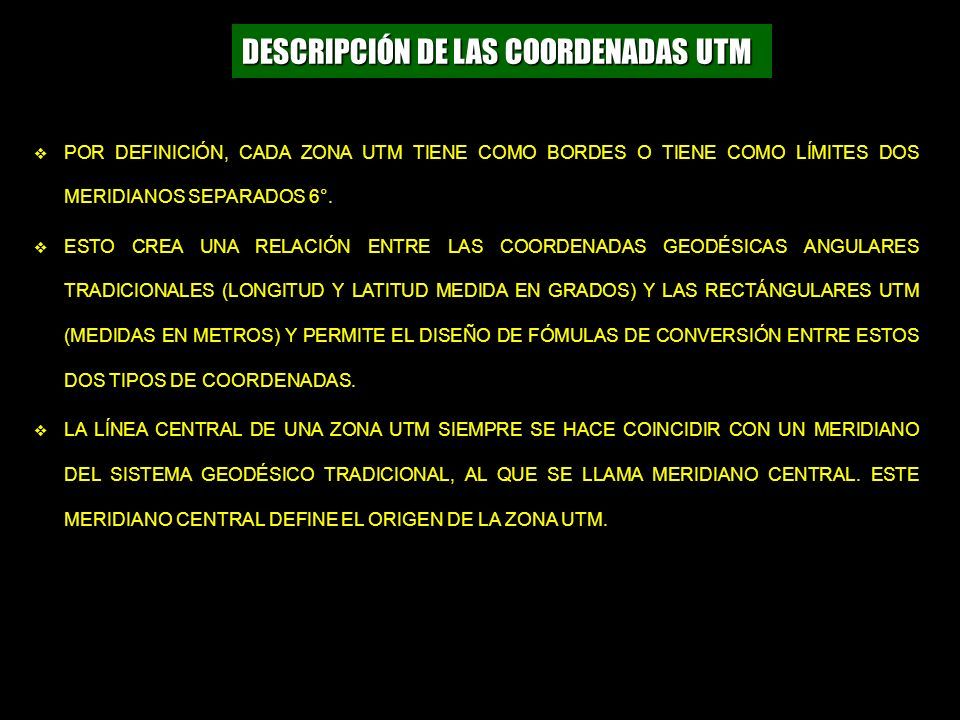

27  POR DEFINICIÓN, CADA ZONA UTM TIENE COMO BORDES O TIENE COMO LÍMITES DOS MERIDIANOS SEPARADOS 6°.  ESTO CREA UNA RELACIÓN ENTRE LAS COORDENADAS GEODÉSICAS ANGULARES TRADICIONALES (LONGITUD Y LATITUD MEDIDA EN GRADOS) Y LAS RECTÁNGULARES UTM (MEDIDAS EN METROS) Y PERMITE EL DISEÑO DE FÓMULAS DE CONVERSIÓN ENTRE ESTOS DOS TIPOS DE COORDENADAS.  LA LÍNEA CENTRAL DE UNA ZONA UTM SIEMPRE SE HACE COINCIDIR CON UN MERIDIANO DEL SISTEMA GEODÉSICO TRADICIONAL, AL QUE SE LLAMA MERIDIANO CENTRAL. ESTE MERIDIANO CENTRAL DEFINE EL ORIGEN DE LA ZONA UTM. DESCRIPCIÓN DE LAS COORDENADAS UTM DESCRIPCIÓN DE LAS COORDENADAS UTM

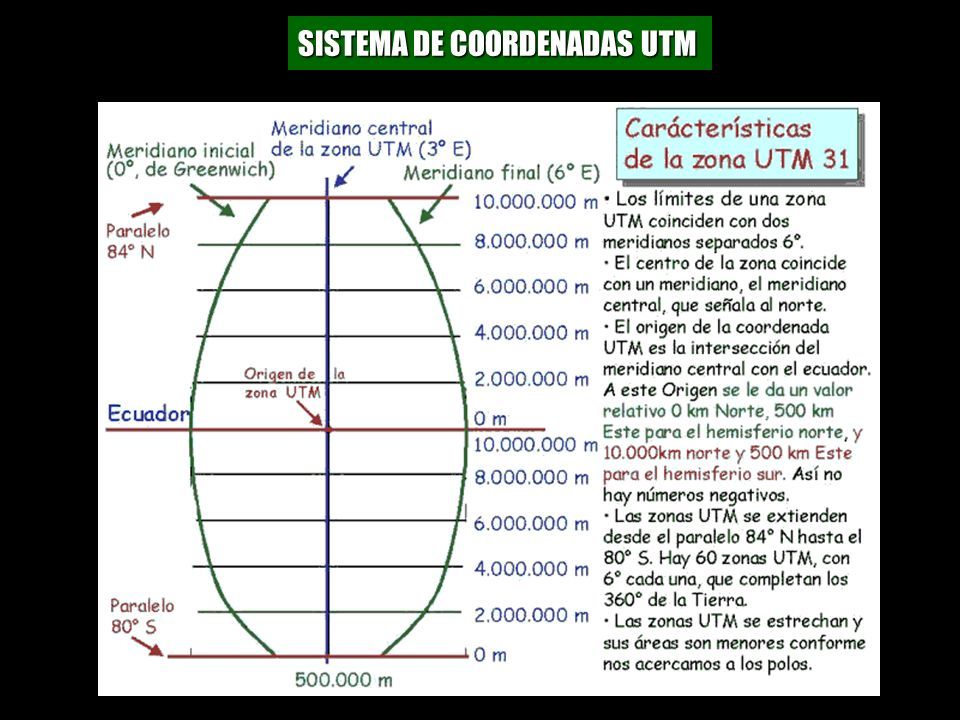

28 SISTEMA DE COORDENADAS UTM SISTEMA DE COORDENADAS UTM

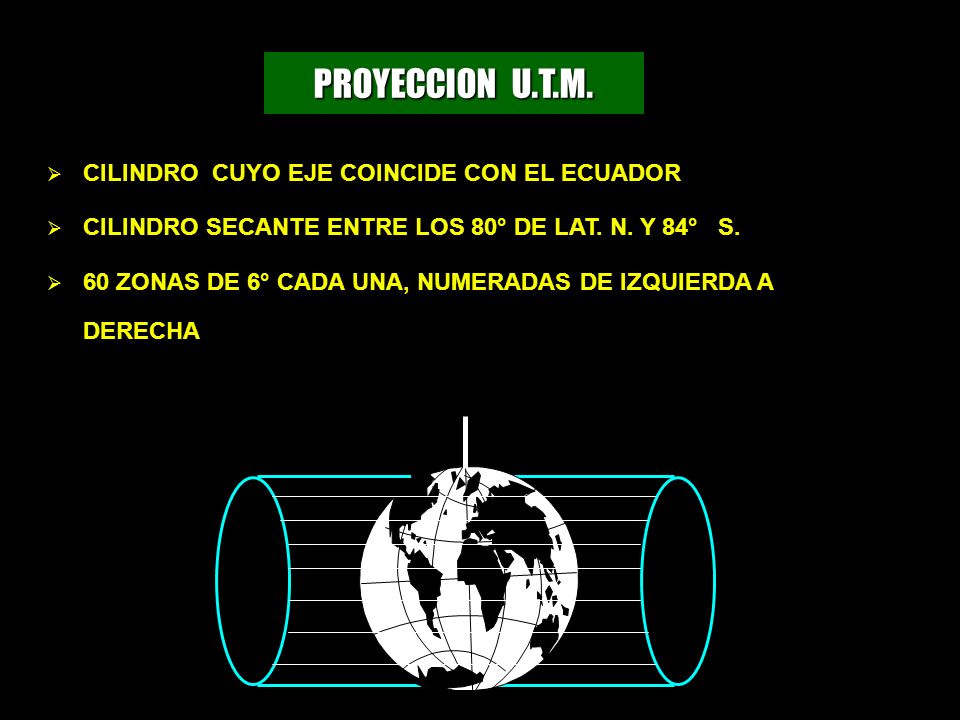

29  CILINDRO CUYO EJE COINCIDE CON EL ECUADOR  CILINDRO SECANTE ENTRE LOS 80° DE LAT. N. Y 84° S.  60 ZONAS DE 6° CADA UNA, NUMERADAS DE IZQUIERDA A DERECHA PROYECCION U.T.M. PROYECCION U.T.M.

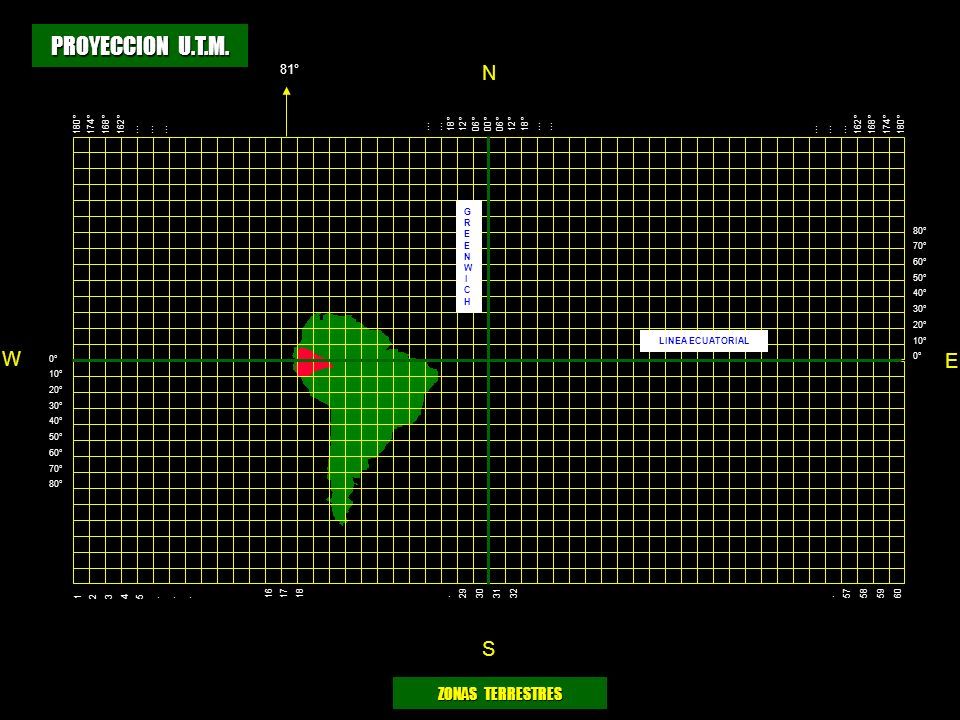

30 80° 70° 60° 50° 40° 30° 20° 10° 0° 10° 20° 30° 40° 50° 60° 70° 80° 180° 174° 168° 162°... 81° N S E W PROYECCION U.T.M. PROYECCION U.T.M. ZONAS TERRESTRES ZONAS TERRESTRES LINEA ECUATORIAL GREENWICHGREENWICH... 18° 12° 06° 00° 06° 12° 18°... 162° 168° 174° 180° 12345...12345... 16 17 18. 29 30 31 32. 57 58 59 60

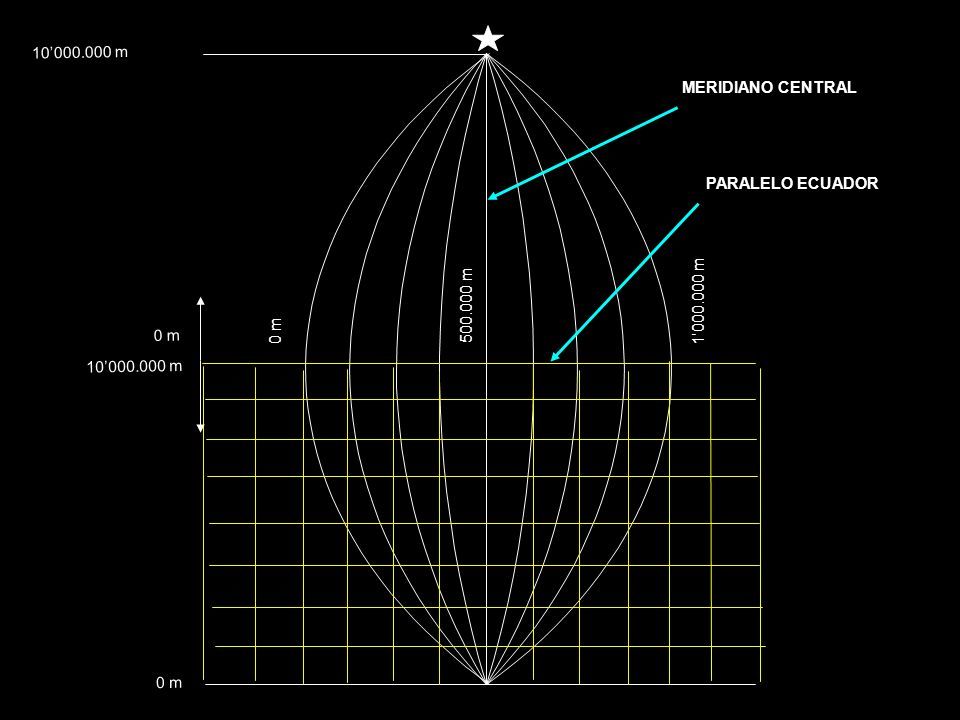

31 MERIDIANO CENTRAL PARALELO ECUADOR 500.000 m 1’000.000 m 0 m 10’000.000 m 0 m 10’000.000 m

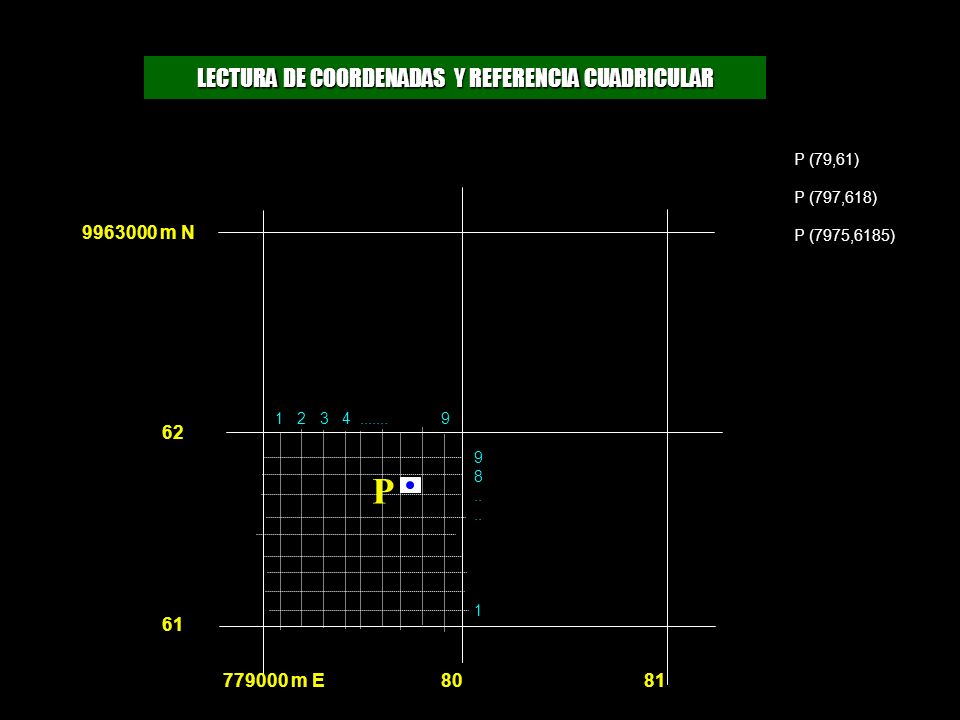

32 9963000 m N 61 62 779000 m E8180 1 2 3 4....... 9 9 8.. 1 P P (79,61) P (797,618) P (7975,6185) LECTURA DE COORDENADAS Y REFERENCIA CUADRICULAR LECTURA DE COORDENADAS Y REFERENCIA CUADRICULAR

33  LOS DATUMS GEODESICOS DEFINEN EL SISTEMA DE REFERENCIA QUE DESCRIBE EL TAMAÑO Y FORMA DE LA TIERRA.  CIENTOS DE DATUMS HAN SIDO UTILIZADOS PARA DESCRIBIR EL MARCO DE POSICION DE REGIONES A REPRESENTAR EN UN MAPA.  LOS DATUMS GEODESICOS SE UTILIZAN PARA CARTOGRAFIA, LEVANTAMIENTOS TOPOGRAFICOS, NAVEGACION Y ASTRONOMIA, EN PROYECTOS DE SISTEMAS DE INFORMACION GEOGRAFICA.  DIFERENTES NACIONES Y AGENCIAS USAN DIFERENTES DATUMS COMO LA BASE PARA SISTEMAS DE COORDENADAS, USADOS PARA IDENTIFICAR LAS POSICIONES EN SISTEMAS DE INFORMACION GEOGRAFICA, SISTEMAS DE POSICIONAMIENTO PRECISO Y SISTEMAS DE NAVEGACION. INTRODUCCION A DATUMS GEODESICOS INTRODUCCION A DATUMS GEODESICOS

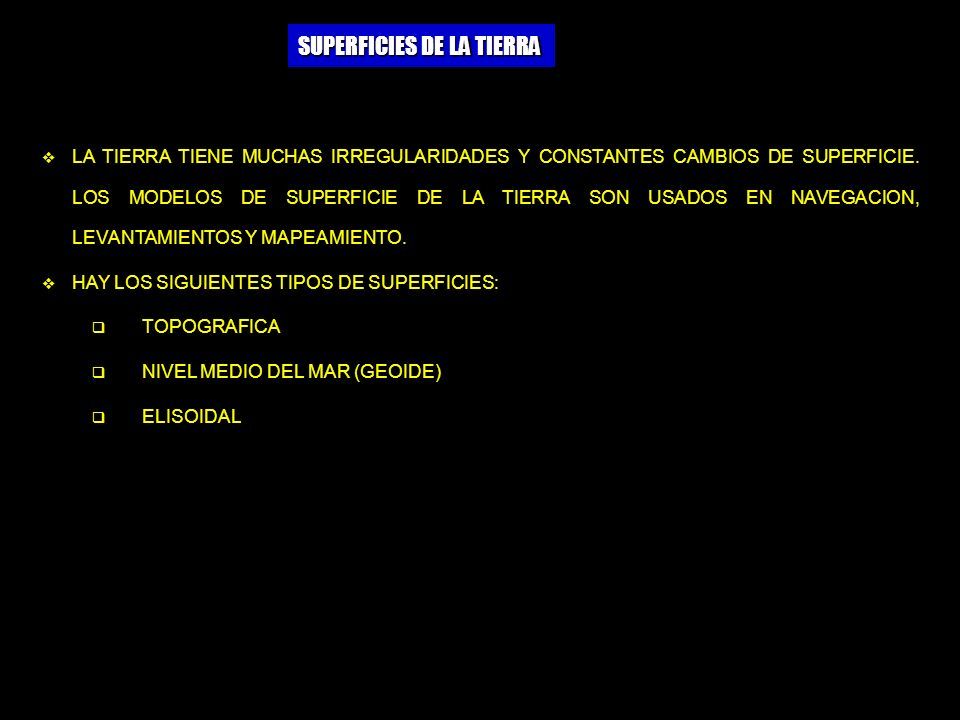

34  LA TIERRA TIENE MUCHAS IRREGULARIDADES Y CONSTANTES CAMBIOS DE SUPERFICIE. LOS MODELOS DE SUPERFICIE DE LA TIERRA SON USADOS EN NAVEGACION, LEVANTAMIENTOS Y MAPEAMIENTO.  HAY LOS SIGUIENTES TIPOS DE SUPERFICIES:  TOPOGRAFICA  NIVEL MEDIO DEL MAR (GEOIDE)  ELISOIDAL SUPERFICIES DE LA TIERRA SUPERFICIES DE LA TIERRA

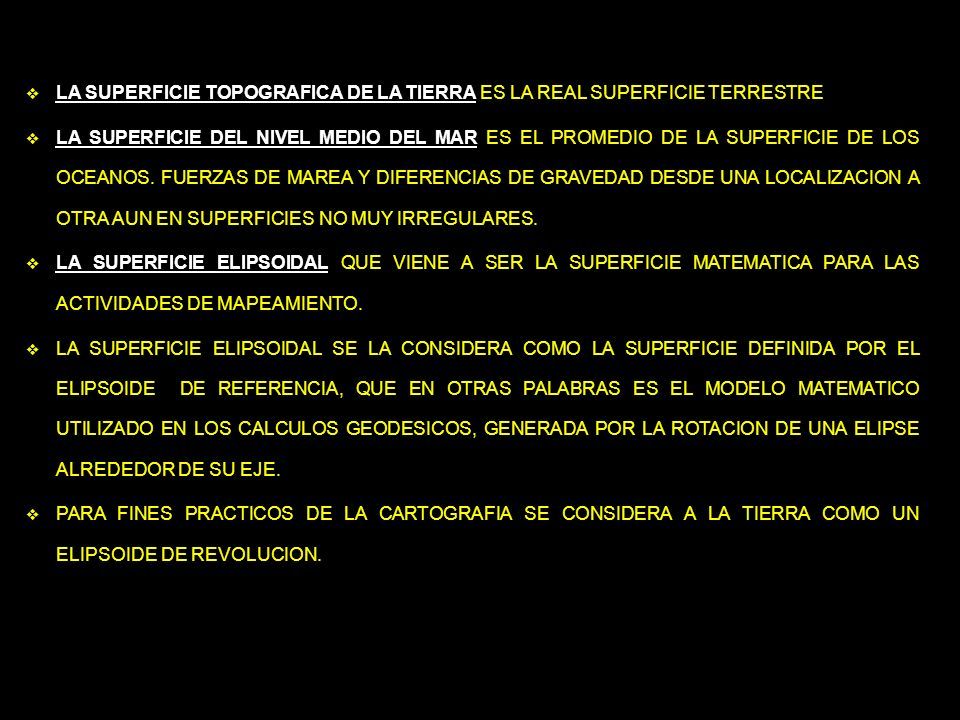

35  LA SUPERFICIE TOPOGRAFICA DE LA TIERRA ES LA REAL SUPERFICIE TERRESTRE  LA SUPERFICIE DEL NIVEL MEDIO DEL MAR ES EL PROMEDIO DE LA SUPERFICIE DE LOS OCEANOS. FUERZAS DE MAREA Y DIFERENCIAS DE GRAVEDAD DESDE UNA LOCALIZACION A OTRA AUN EN SUPERFICIES NO MUY IRREGULARES.  LA SUPERFICIE ELIPSOIDAL QUE VIENE A SER LA SUPERFICIE MATEMATICA PARA LAS ACTIVIDADES DE MAPEAMIENTO.  LA SUPERFICIE ELIPSOIDAL SE LA CONSIDERA COMO LA SUPERFICIE DEFINIDA POR EL ELIPSOIDE DE REFERENCIA, QUE EN OTRAS PALABRAS ES EL MODELO MATEMATICO UTILIZADO EN LOS CALCULOS GEODESICOS, GENERADA POR LA ROTACION DE UNA ELIPSE ALREDEDOR DE SU EJE.  PARA FINES PRACTICOS DE LA CARTOGRAFIA SE CONSIDERA A LA TIERRA COMO UN ELIPSOIDE DE REVOLUCION.

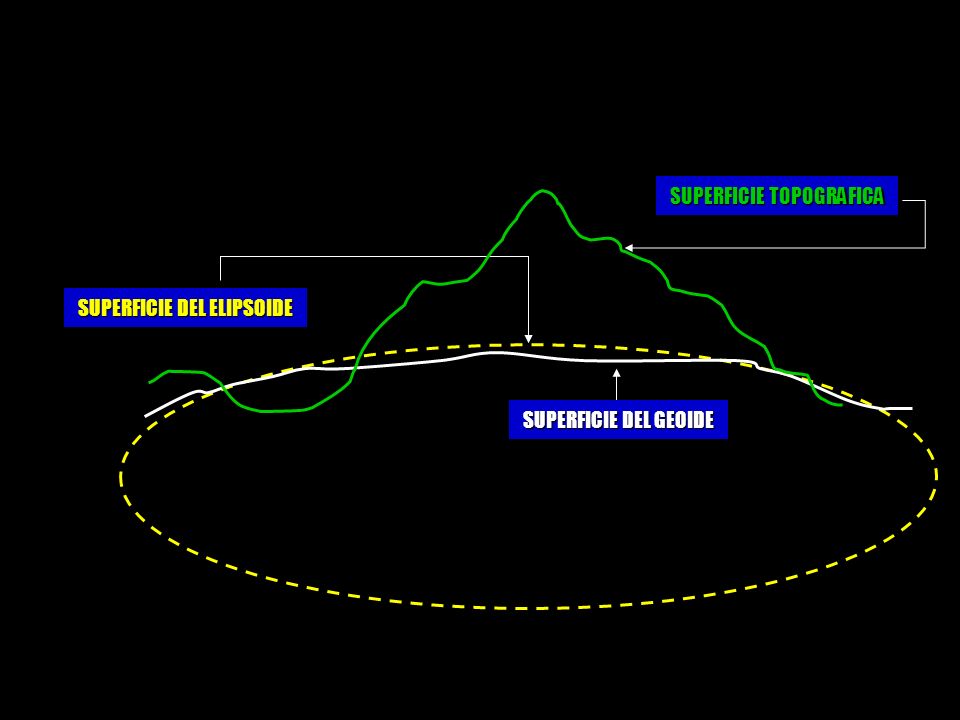

36 SUPERFICIE DEL ELIPSOIDE SUPERFICIE DEL ELIPSOIDE SUPERFICIE DEL GEOIDE SUPERFICIE DEL GEOIDE SUPERFICIE TOPOGRAFICA SUPERFICIE TOPOGRAFICA

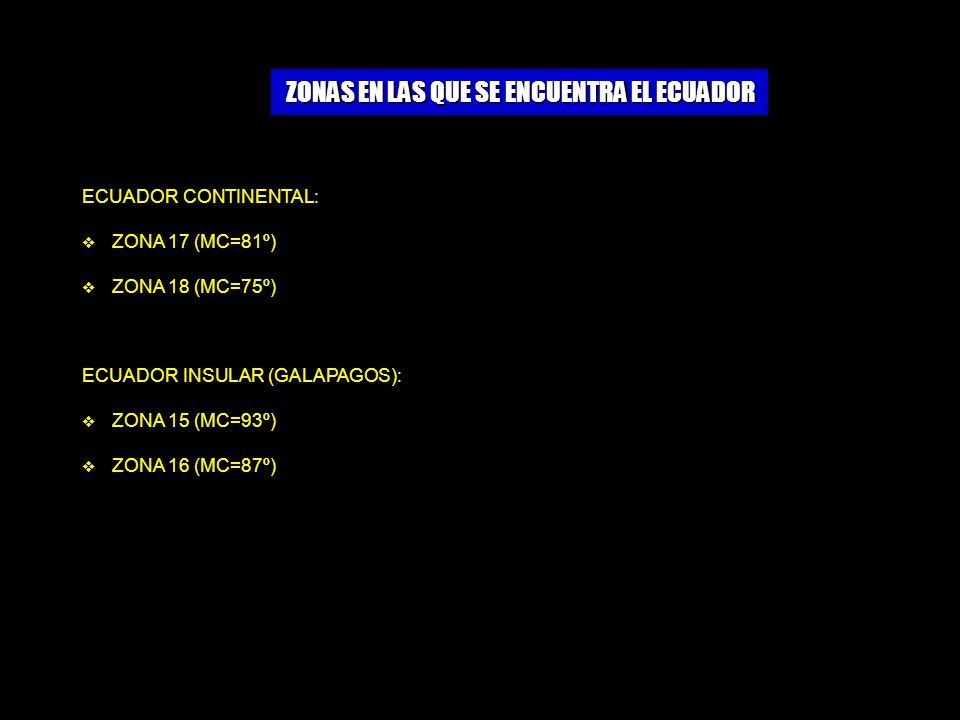

37 ZONAS EN LAS QUE SE ENCUENTRA EL ECUADOR ZONAS EN LAS QUE SE ENCUENTRA EL ECUADOR ECUADOR CONTINENTAL:  ZONA 17 (MC=81º)  ZONA 18 (MC=75º) ECUADOR INSULAR (GALAPAGOS):  ZONA 15 (MC=93º)  ZONA 16 (MC=87º)

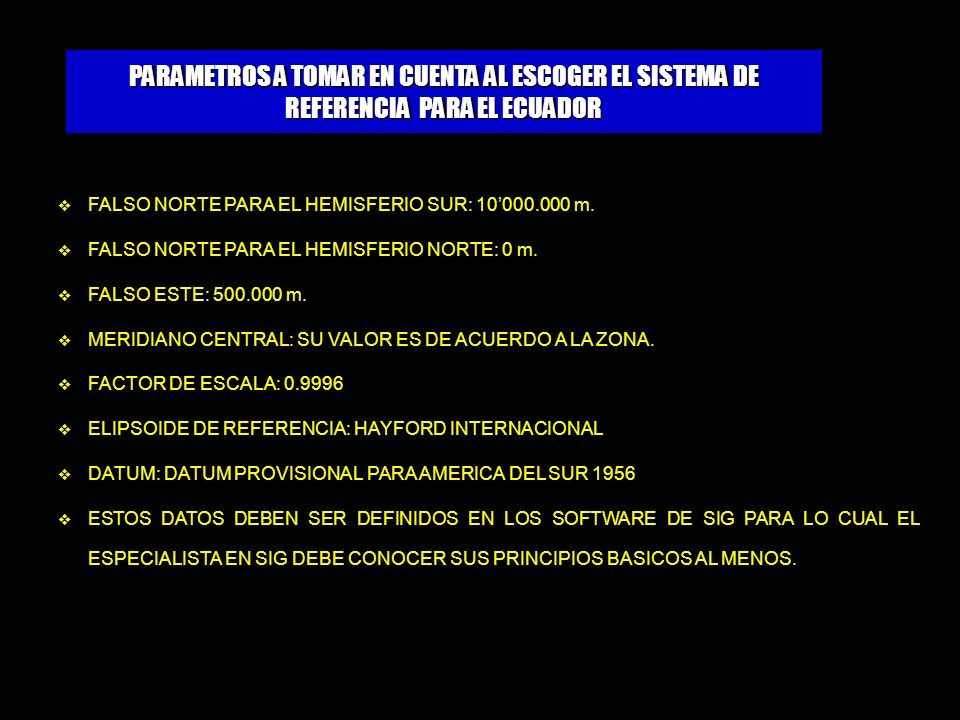

38  FALSO NORTE PARA EL HEMISFERIO SUR: 10’000.000 m.  FALSO NORTE PARA EL HEMISFERIO NORTE: 0 m.  FALSO ESTE: 500.000 m.  MERIDIANO CENTRAL: SU VALOR ES DE ACUERDO A LA ZONA.  FACTOR DE ESCALA: 0.9996  ELIPSOIDE DE REFERENCIA: HAYFORD INTERNACIONAL  DATUM: DATUM PROVISIONAL PARA AMERICA DEL SUR 1956  ESTOS DATOS DEBEN SER DEFINIDOS EN LOS SOFTWARE DE SIG PARA LO CUAL EL ESPECIALISTA EN SIG DEBE CONOCER SUS PRINCIPIOS BASICOS AL MENOS. PARAMETROS A TOMAR EN CUENTA AL ESCOGER EL SISTEMA DE REFERENCIA PARA EL ECUADOR PARAMETROS A TOMAR EN CUENTA AL ESCOGER EL SISTEMA DE REFERENCIA PARA EL ECUADOR

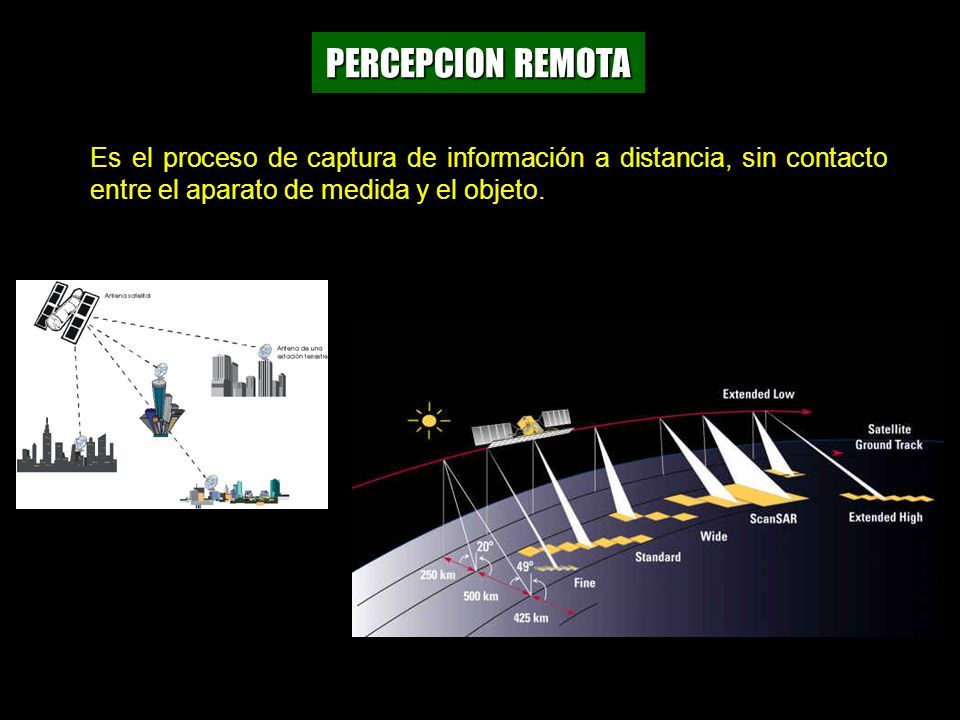

39 Es el proceso de captura de información a distancia, sin contacto entre el aparato de medida y el objeto. PERCEPCION REMOTA PERCEPCION REMOTA

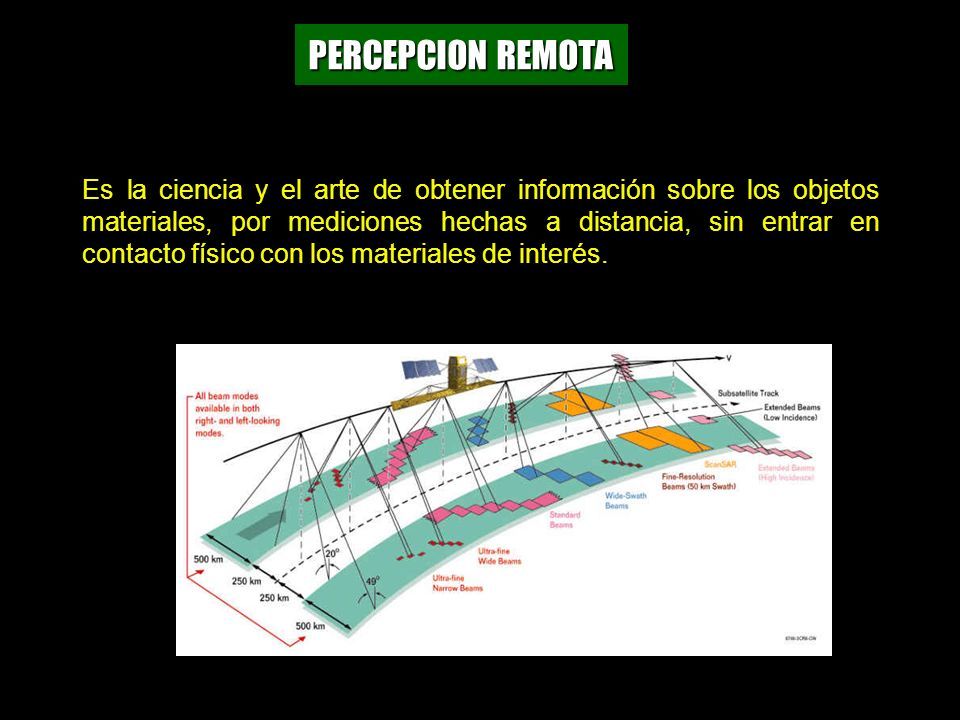

40 Es la ciencia y el arte de obtener información sobre los objetos materiales, por mediciones hechas a distancia, sin entrar en contacto físico con los materiales de interés. PERCEPCION REMOTA PERCEPCION REMOTA

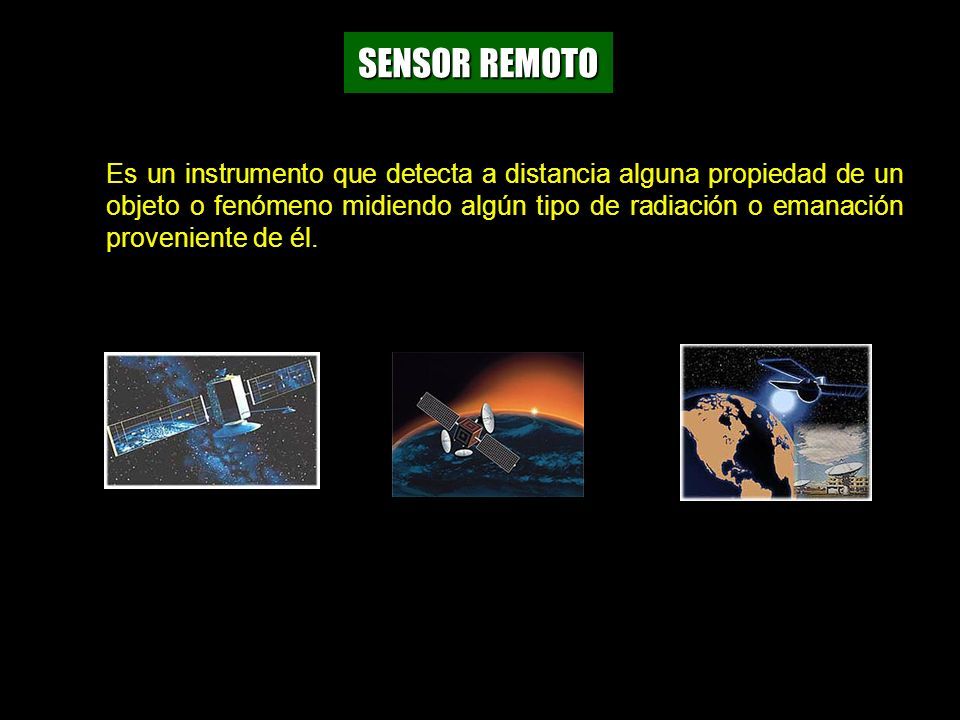

41 Es un instrumento que detecta a distancia alguna propiedad de un objeto o fenómeno midiendo algún tipo de radiación o emanación proveniente de él. SENSOR REMOTO SENSOR REMOTO

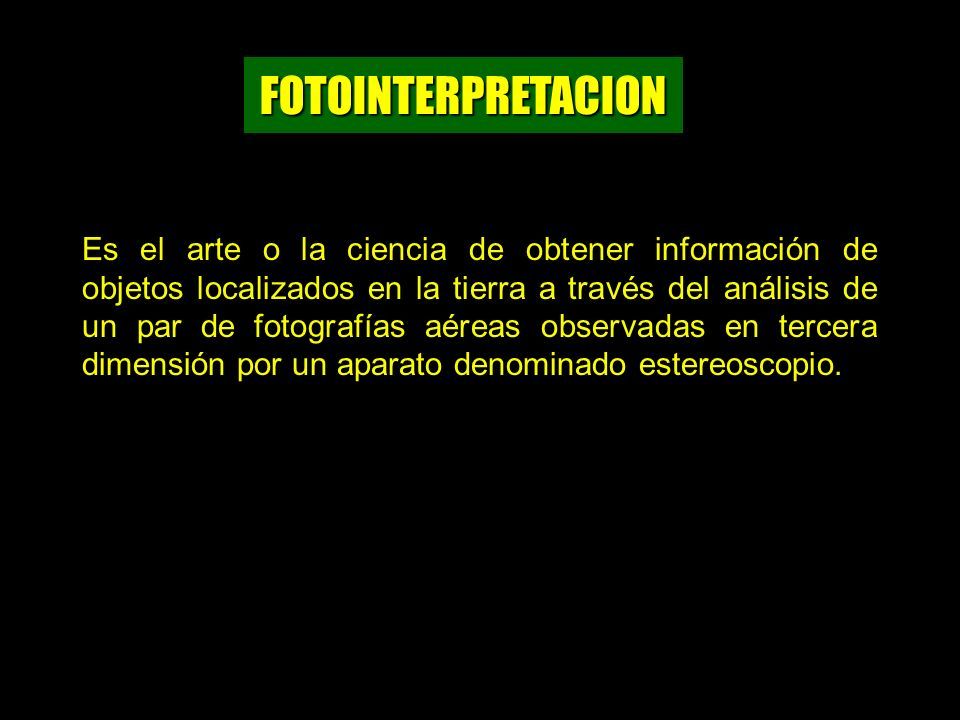

42 Es el arte o la ciencia de obtener información de objetos localizados en la tierra a través del análisis de un par de fotografías aéreas observadas en tercera dimensión por un aparato denominado estereoscopio. FOTOINTERPRETACION

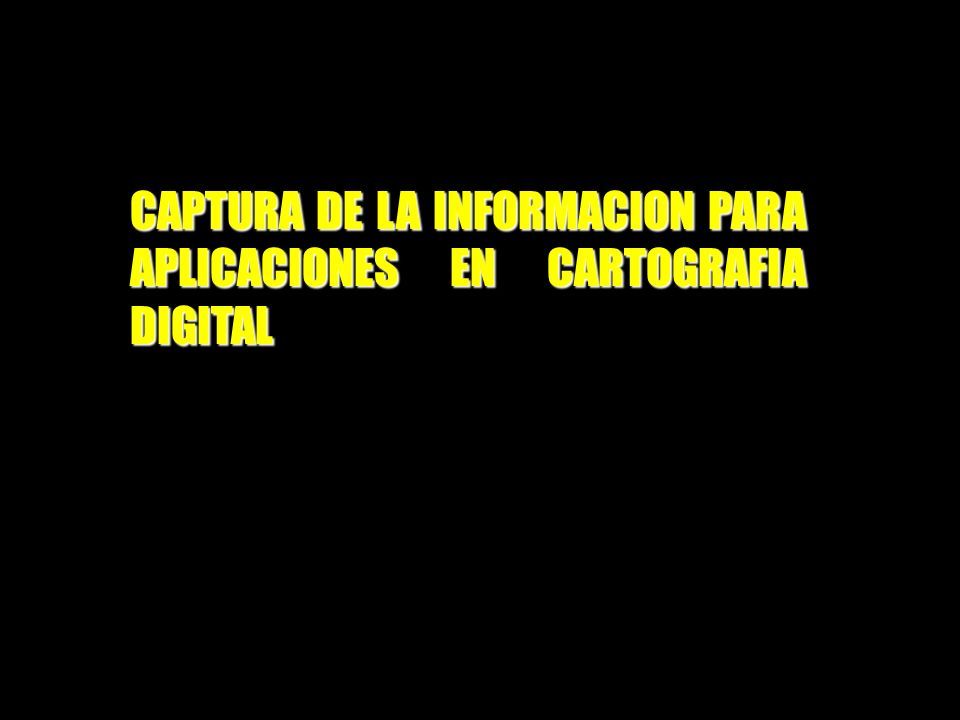

43 CAPTURA DE LA INFORMACION PARA APLICACIONES EN CARTOGRAFIA DIGITAL

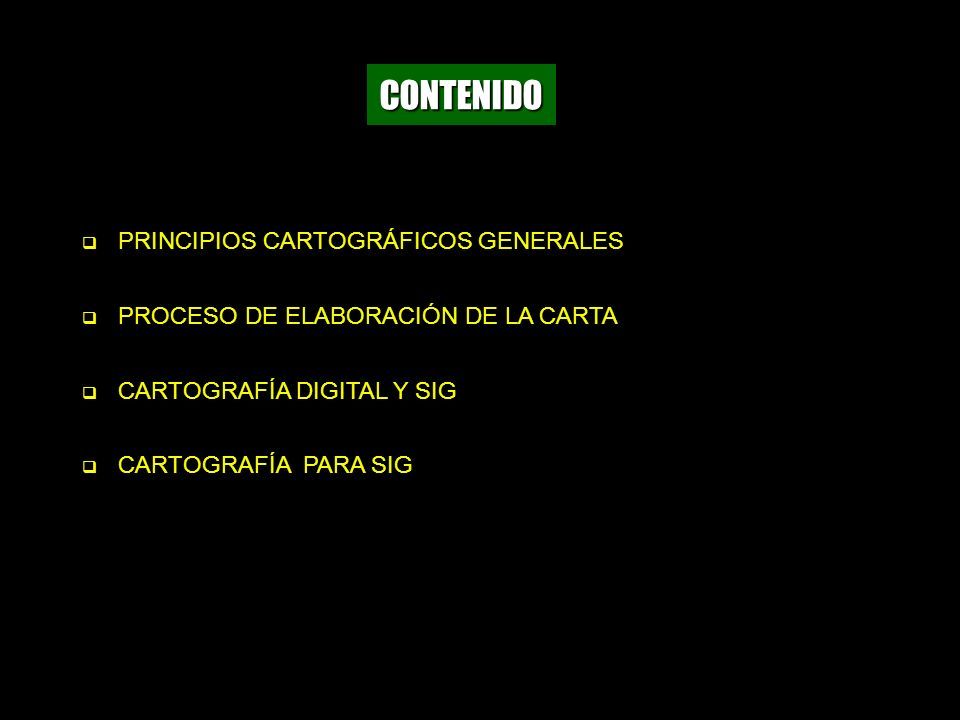

44  PRINCIPIOS CARTOGRÁFICOS GENERALES  PROCESO DE ELABORACIÓN DE LA CARTA  CARTOGRAFÍA DIGITAL Y SIG  CARTOGRAFÍA PARA SIG CONTENIDO

45 PRINCIPIOS CARTOGRÁFICOS GENERALES

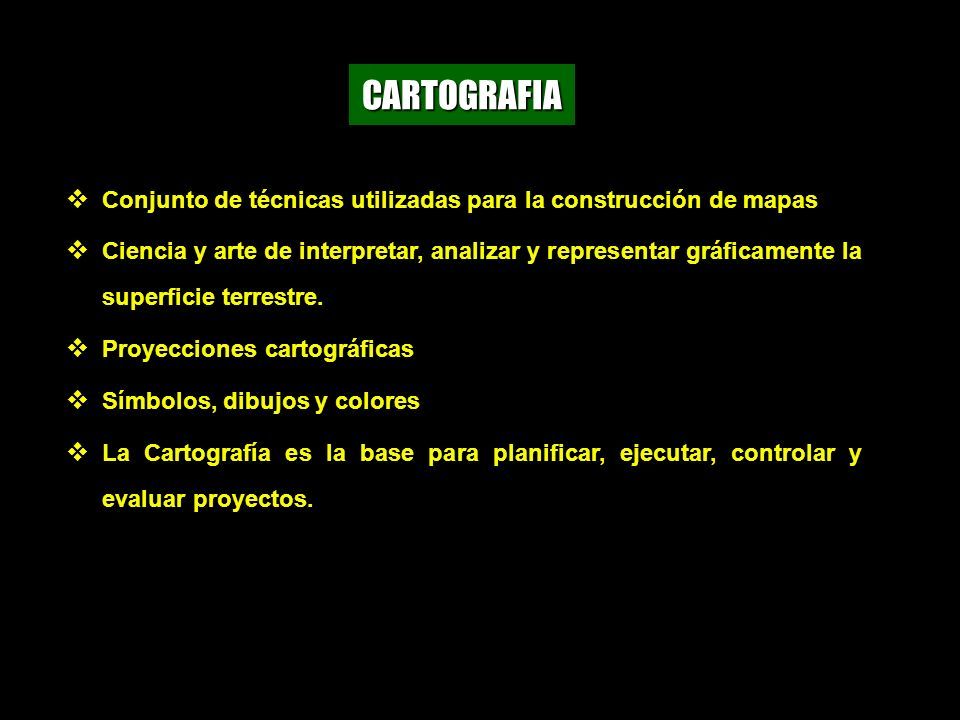

46  Conjunto de técnicas utilizadas para la construcción de mapas  Ciencia y arte de interpretar, analizar y representar gráficamente la superficie terrestre.  Proyecciones cartográficas  Símbolos, dibujos y colores  La Cartografía es la base para planificar, ejecutar, controlar y evaluar proyectos. CARTOGRAFIA

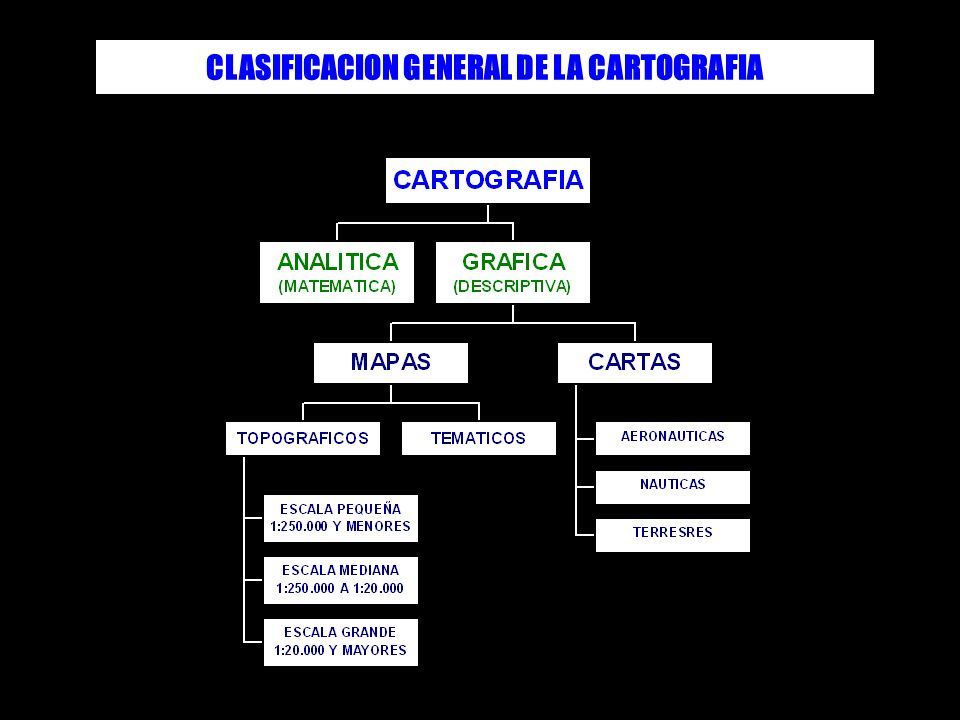

47 CLASIFICACION GENERAL DE LA CARTOGRAFIA

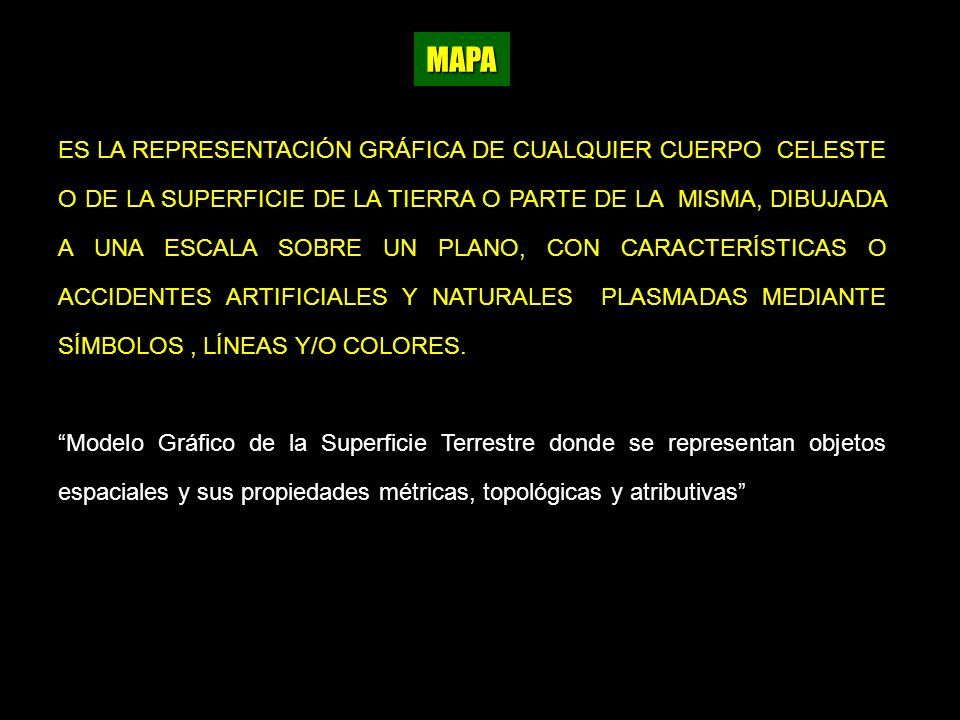

48 ES LA REPRESENTACIÓN GRÁFICA DE CUALQUIER CUERPO CELESTE O DE LA SUPERFICIE DE LA TIERRA O PARTE DE LA MISMA, DIBUJADA A UNA ESCALA SOBRE UN PLANO, CON CARACTERÍSTICAS O ACCIDENTES ARTIFICIALES Y NATURALES PLASMADAS MEDIANTE SÍMBOLOS, LÍNEAS Y/O COLORES. “Modelo Gráfico de la Superficie Terrestre donde se representan objetos espaciales y sus propiedades métricas, topológicas y atributivas” MAPA

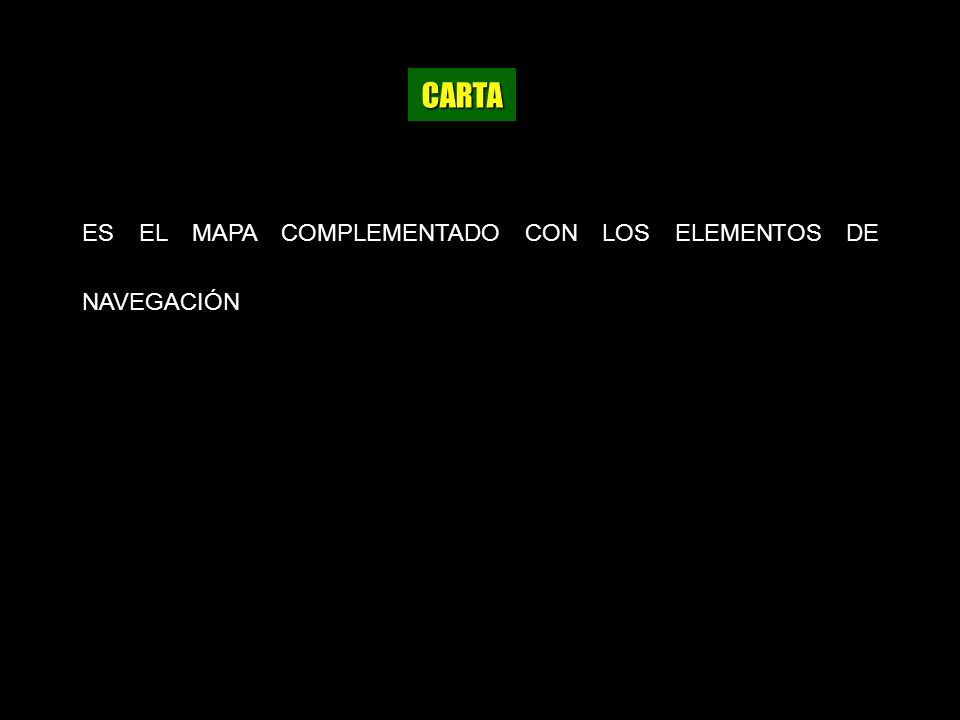

49 ES EL MAPA COMPLEMENTADO CON LOS ELEMENTOS DE NAVEGACIÓN CARTA

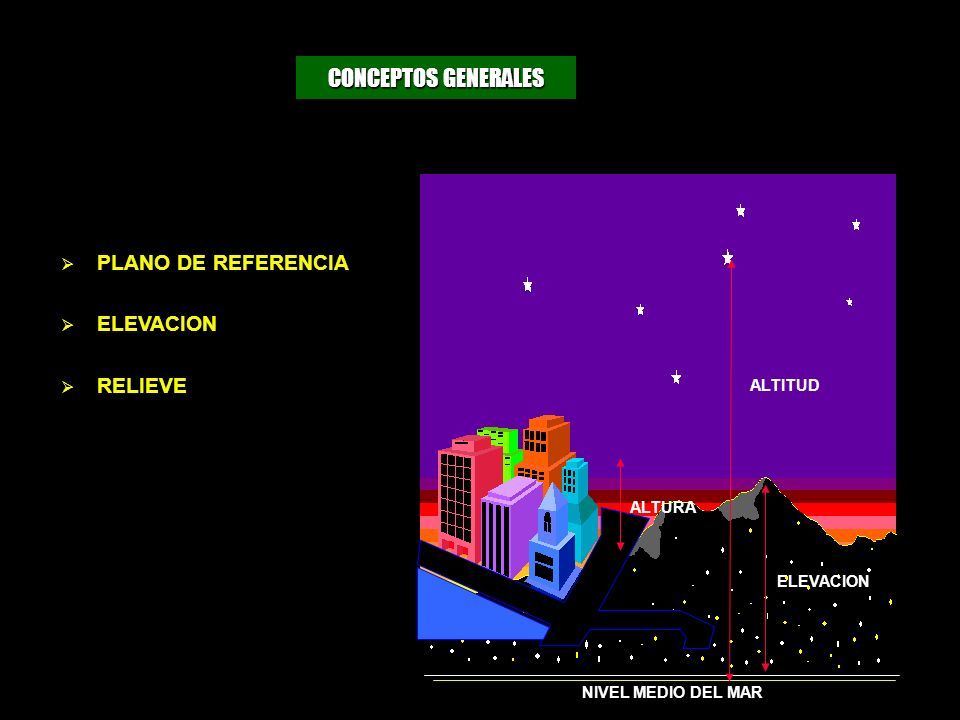

50  PLANO DE REFERENCIA  ELEVACION  RELIEVE ELEVACION NIVEL MEDIO DEL MAR ALTURA ALTITUD CONCEPTOS GENERALES CONCEPTOS GENERALES

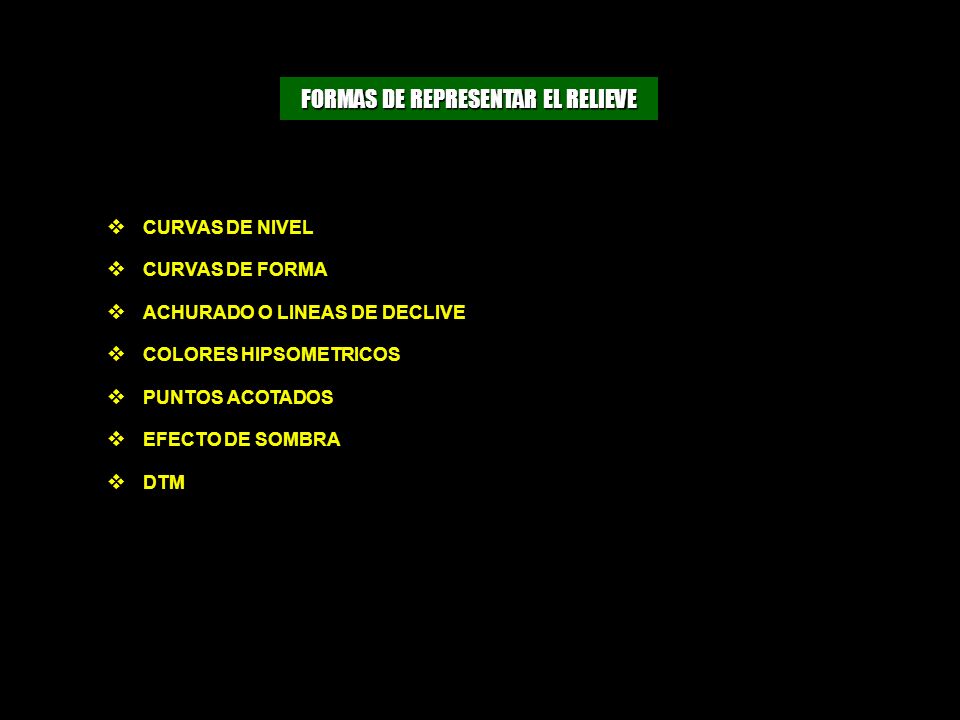

51  CURVAS DE NIVEL  CURVAS DE FORMA  ACHURADO O LINEAS DE DECLIVE  COLORES HIPSOMETRICOS  PUNTOS ACOTADOS  EFECTO DE SOMBRA  DTM FORMAS DE REPRESENTAR EL RELIEVE FORMAS DE REPRESENTAR EL RELIEVE

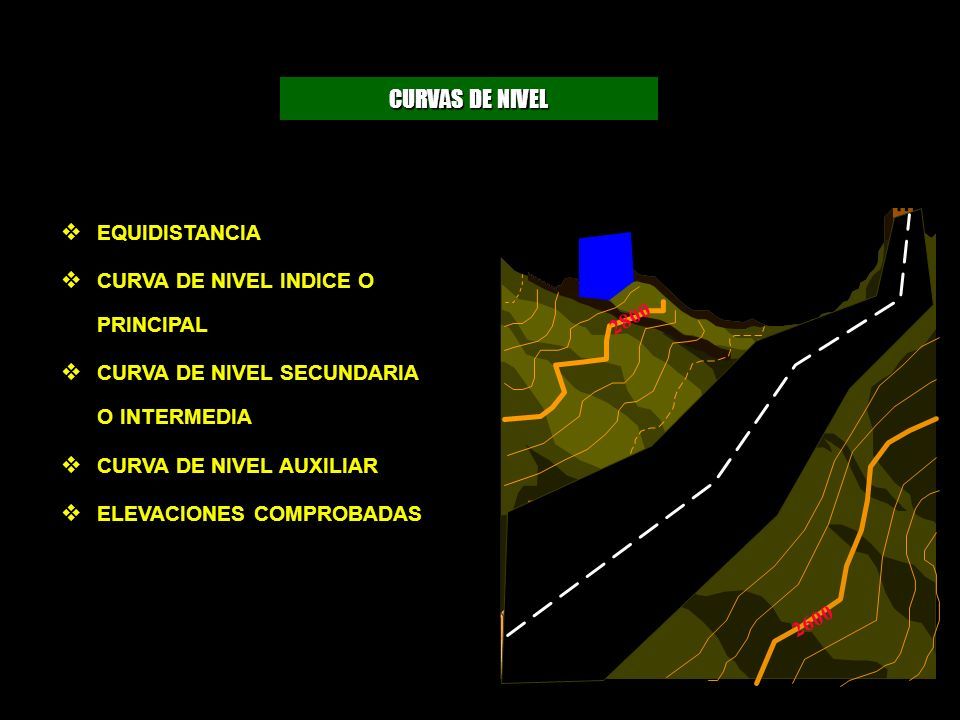

52  EQUIDISTANCIA  CURVA DE NIVEL INDICE O PRINCIPAL  CURVA DE NIVEL SECUNDARIA O INTERMEDIA  CURVA DE NIVEL AUXILIAR  ELEVACIONES COMPROBADAS 2800 2600 CURVAS DE NIVEL CURVAS DE NIVEL

53 EL DENOMINADOR DE LA ESCALA ES INVERSAMENTE PROPORCIONAL A LA CANTIDAD DE DETALLES A REPRESENTAR ESCALA 1:1 ESCALA 1:1 ESCALA 1:2 ESCALA 1:2 ESCALA 1:4 ESCALA 1:4 ESCALA 1:8 ESCALA 1:8 ESCALAS

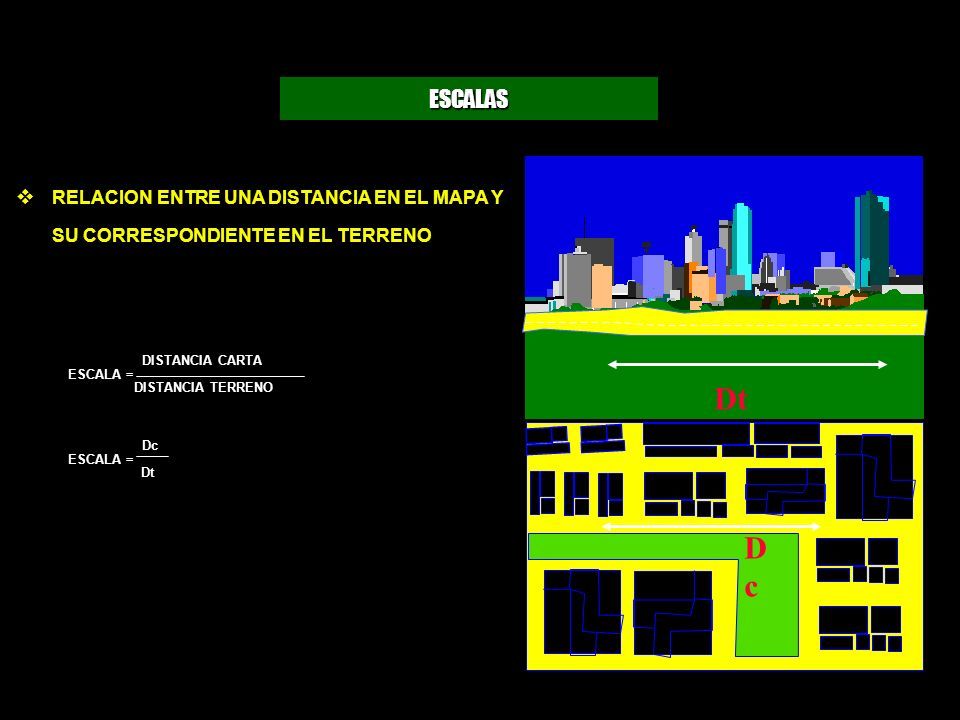

54  RELACION ENTRE UNA DISTANCIA EN EL MAPA Y SU CORRESPONDIENTE EN EL TERRENO DISTANCIA CARTA ESCALA = DISTANCIA TERRENO Dc ESCALA = Dt DcDc ESCALAS

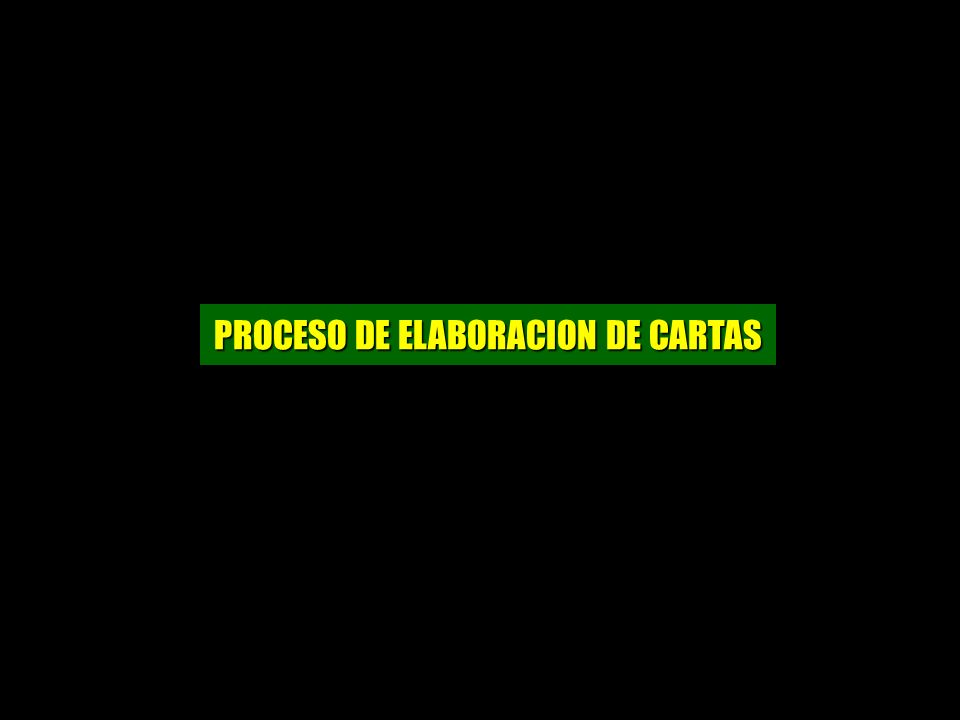

55 PROCESO DE ELABORACION DE CARTAS PROCESO DE ELABORACION DE CARTAS

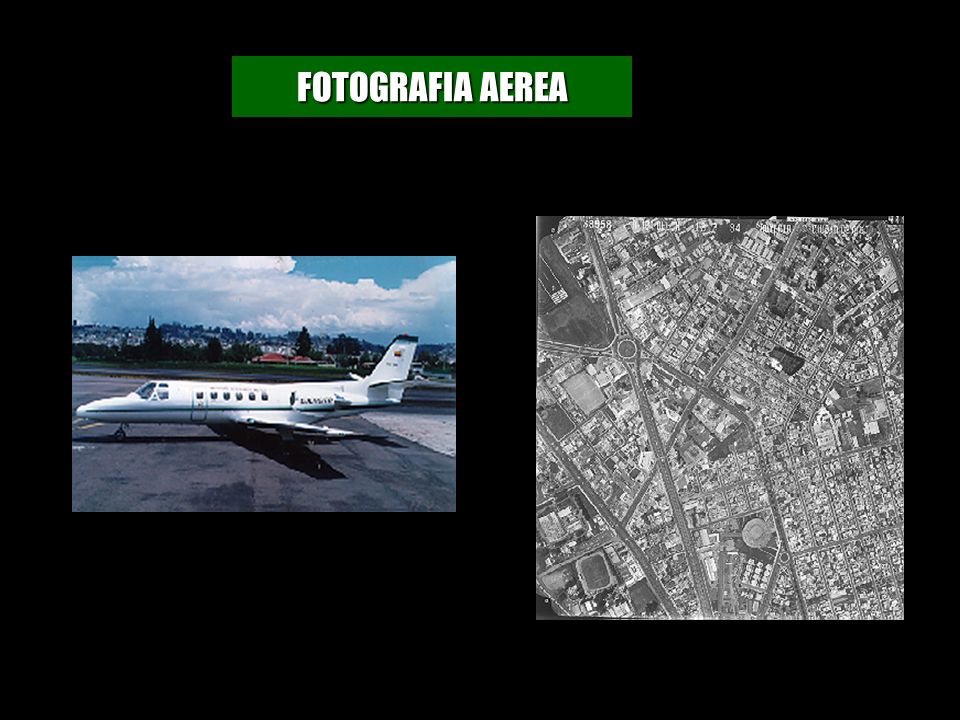

56 FOTOGRAFIA AEREA FOTOGRAFIA AEREA

57 PLAN DE VUELO PARA LA TOMA DE FOTOGRAFÍA AÉREA DE LA CIUDAD DEL PUYO (CANTÓN PASTAZA) PLAN DE VUELO PARA LA TOMA DE FOTOGRAFÍA AÉREA DE LA CIUDAD DEL PUYO (CANTÓN PASTAZA) ESCALA 1:50.000 ESCALA 1:50.000 1 Km. AREA URBANA CONSOLIDADA AREA URBANA CONSOLIDADA AREA DE EXPANSION AREA DE EXPANSION LIMITE DE FOTOGRAFÍA AÉREA LIMITE DE FOTOGRAFÍA AÉREA

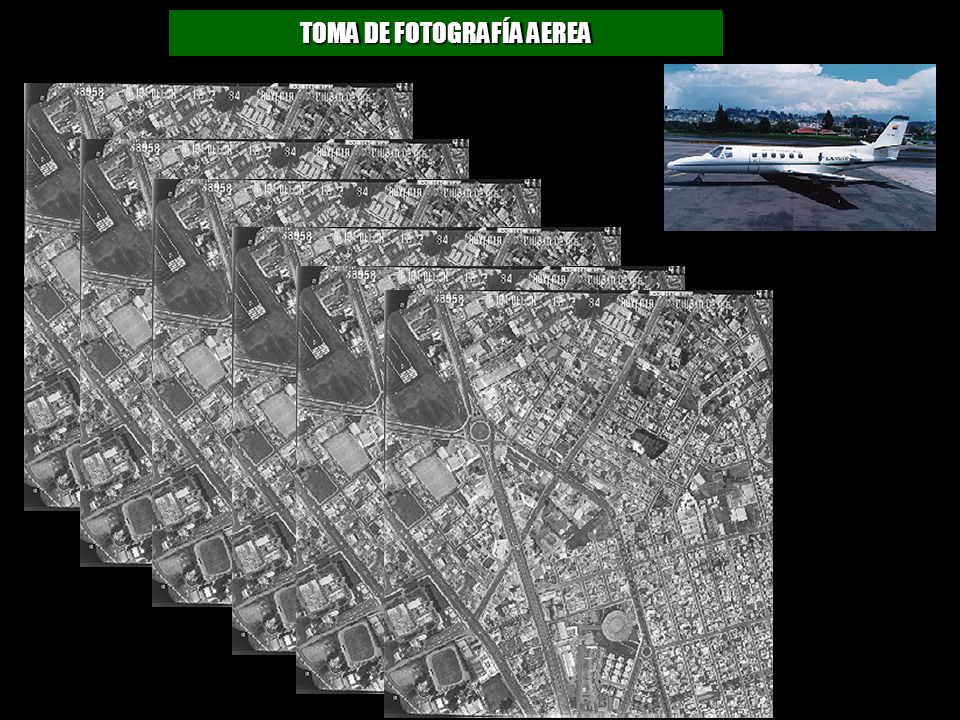

58 TOMA DE FOTOGRAFÍA AEREA TOMA DE FOTOGRAFÍA AEREA

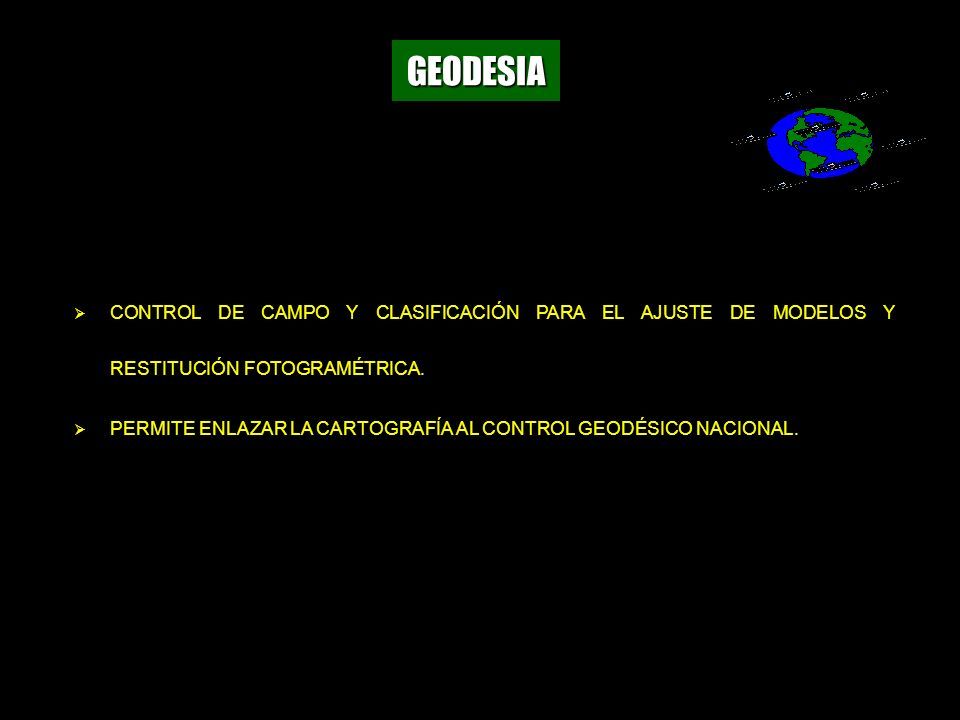

59  CONTROL DE CAMPO Y CLASIFICACIÓN PARA EL AJUSTE DE MODELOS Y RESTITUCIÓN FOTOGRAMÉTRICA.  PERMITE ENLAZAR LA CARTOGRAFÍA AL CONTROL GEODÉSICO NACIONAL. GEODESIA

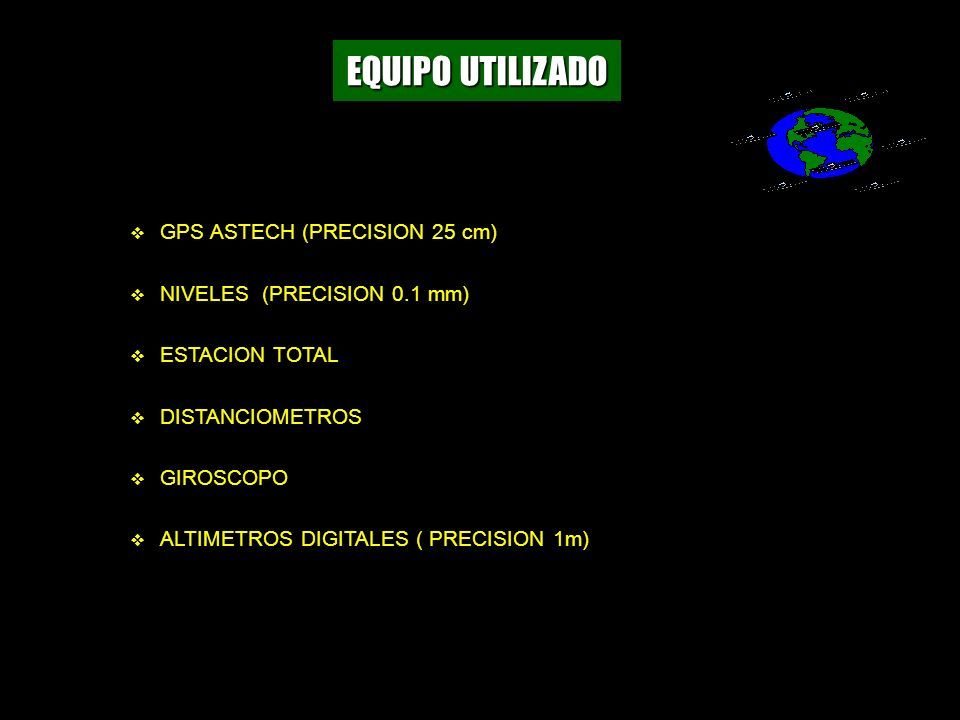

60  GPS ASTECH (PRECISION 25 cm)  NIVELES (PRECISION 0.1 mm)  ESTACION TOTAL  DISTANCIOMETROS  GIROSCOPO  ALTIMETROS DIGITALES ( PRECISION 1m) EQUIPO UTILIZADO EQUIPO UTILIZADO

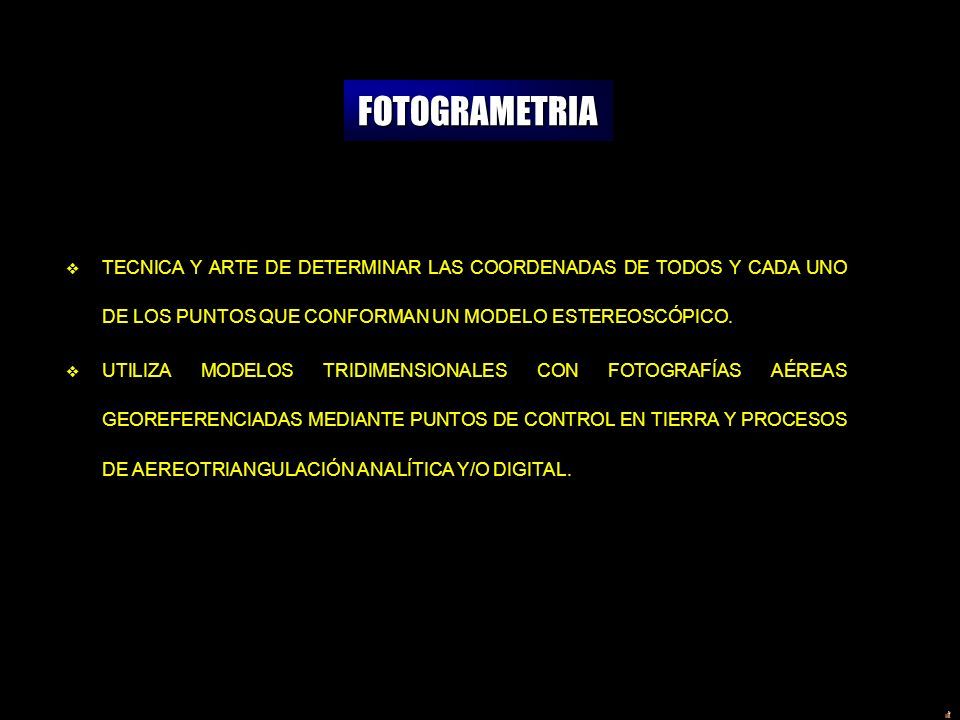

61  TECNICA Y ARTE DE DETERMINAR LAS COORDENADAS DE TODOS Y CADA UNO DE LOS PUNTOS QUE CONFORMAN UN MODELO ESTEREOSCÓPICO.  UTILIZA MODELOS TRIDIMENSIONALES CON FOTOGRAFÍAS AÉREAS GEOREFERENCIADAS MEDIANTE PUNTOS DE CONTROL EN TIERRA Y PROCESOS DE AEREOTRIANGULACIÓN ANALÍTICA Y/O DIGITAL. FOTOGRAMETRIA

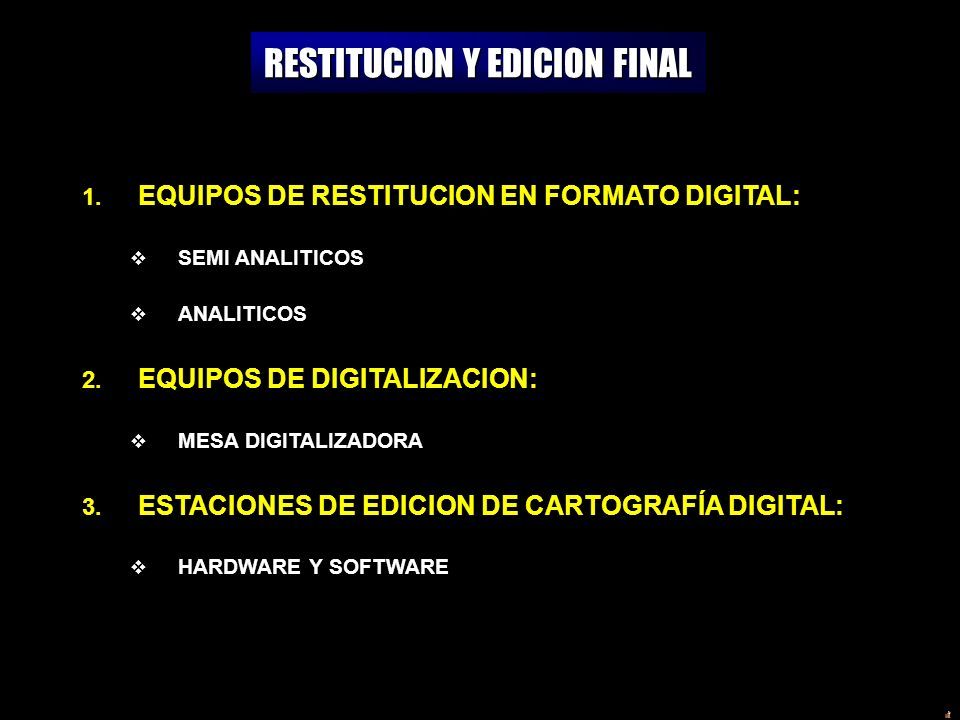

62 RESTITUCION Y EDICION FINAL RESTITUCION Y EDICION FINAL 1. EQUIPOS DE RESTITUCION EN FORMATO DIGITAL:  SEMI ANALITICOS  ANALITICOS 2. EQUIPOS DE DIGITALIZACION:  MESA DIGITALIZADORA 3. ESTACIONES DE EDICION DE CARTOGRAFÍA DIGITAL:  HARDWARE Y SOFTWARE

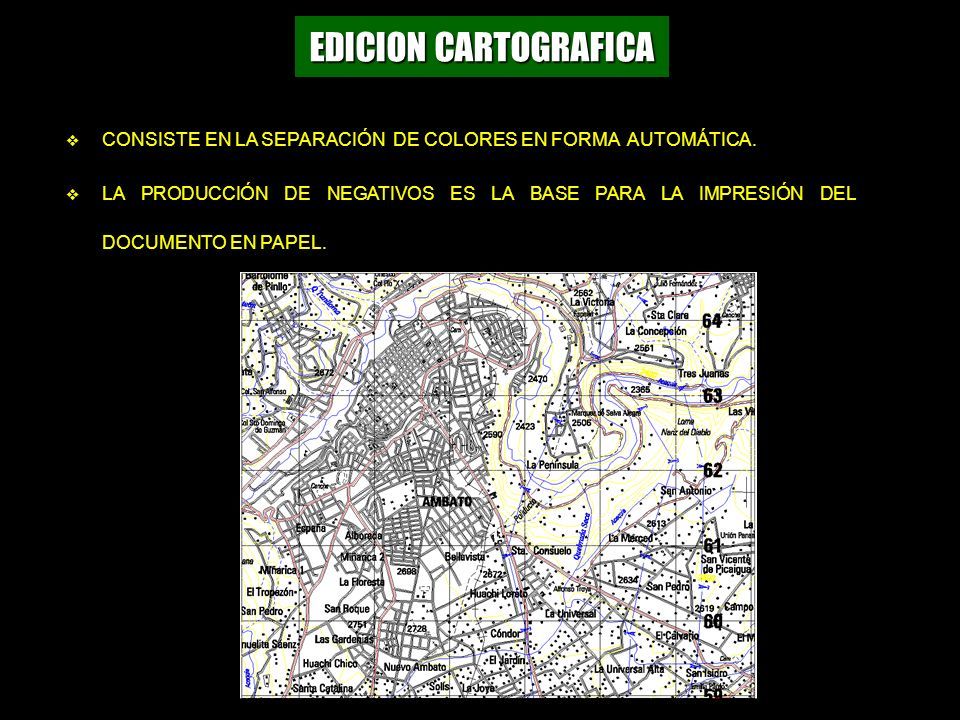

63  CONSISTE EN LA SEPARACIÓN DE COLORES EN FORMA AUTOMÁTICA.  LA PRODUCCIÓN DE NEGATIVOS ES LA BASE PARA LA IMPRESIÓN DEL DOCUMENTO EN PAPEL. EDICION CARTOGRAFICA EDICION CARTOGRAFICA

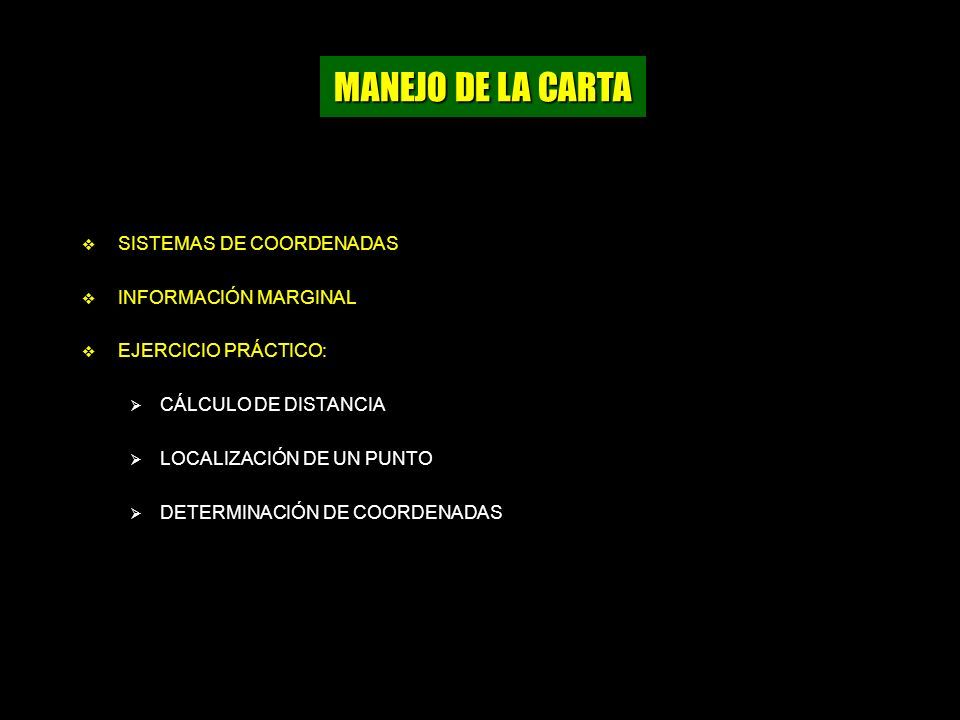

64  SISTEMAS DE COORDENADAS  INFORMACIÓN MARGINAL  EJERCICIO PRÁCTICO:  CÁLCULO DE DISTANCIA  LOCALIZACIÓN DE UN PUNTO  DETERMINACIÓN DE COORDENADAS MANEJO DE LA CARTA MANEJO DE LA CARTA

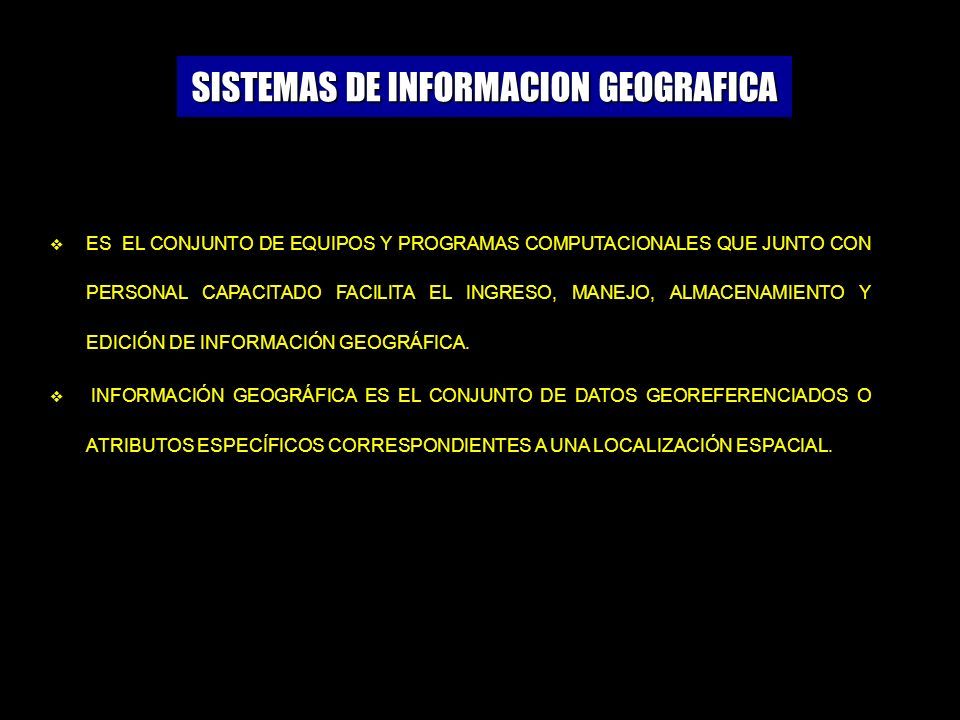

65 SISTEMAS DE INFORMACION GEOGRAFICA SISTEMAS DE INFORMACION GEOGRAFICA  ES EL CONJUNTO DE EQUIPOS Y PROGRAMAS COMPUTACIONALES QUE JUNTO CON PERSONAL CAPACITADO FACILITA EL INGRESO, MANEJO, ALMACENAMIENTO Y EDICIÓN DE INFORMACIÓN GEOGRÁFICA.  INFORMACIÓN GEOGRÁFICA ES EL CONJUNTO DE DATOS GEOREFERENCIADOS O ATRIBUTOS ESPECÍFICOS CORRESPONDIENTES A UNA LOCALIZACIÓN ESPACIAL.

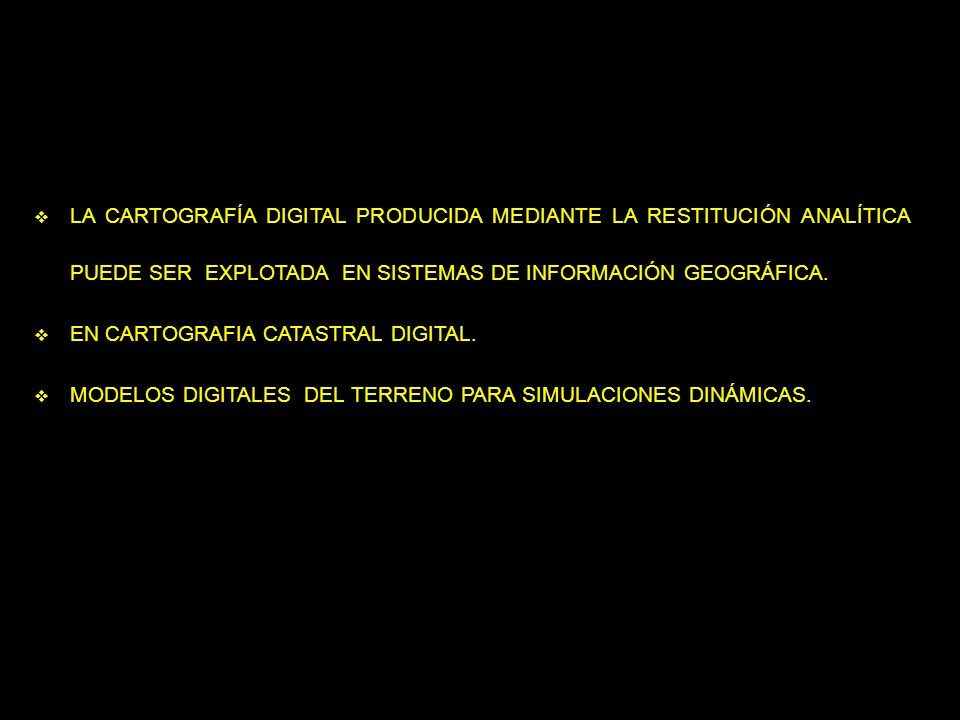

66  LA CARTOGRAFÍA DIGITAL PRODUCIDA MEDIANTE LA RESTITUCIÓN ANALÍTICA PUEDE SER EXPLOTADA EN SISTEMAS DE INFORMACIÓN GEOGRÁFICA.  EN CARTOGRAFIA CATASTRAL DIGITAL.  MODELOS DIGITALES DEL TERRENO PARA SIMULACIONES DINÁMICAS.
