T.1 LA REPRESENTACIÓN DE LA TIERRA

Presentación del tema: "T.1 LA REPRESENTACIÓN DE LA TIERRA"— Transcripción de la presentación:

1 T.1 LA REPRESENTACIÓN DE LA TIERRA
1º ESO T.1 LA REPRESENTACIÓN DE LA TIERRA

2 1.EL GLOBO TERRAQUEO Y LOS MAPAS
La Tierra tiene forma geoide (esférica ligeramente achatada por los polos) El globo terráqueo es la forma más precisa de representar la Tierra, sin distorsiones. Los mapas: son representaciones planas de la Tierra son la forma más usual de representarla distorsionan formas, distancias, superficies los elaboran cartógrafos

3 2.LOS TIPOS DE MAPAS Físicos Políticos Temáticos Relieve y aguas
Topográfico Políticos

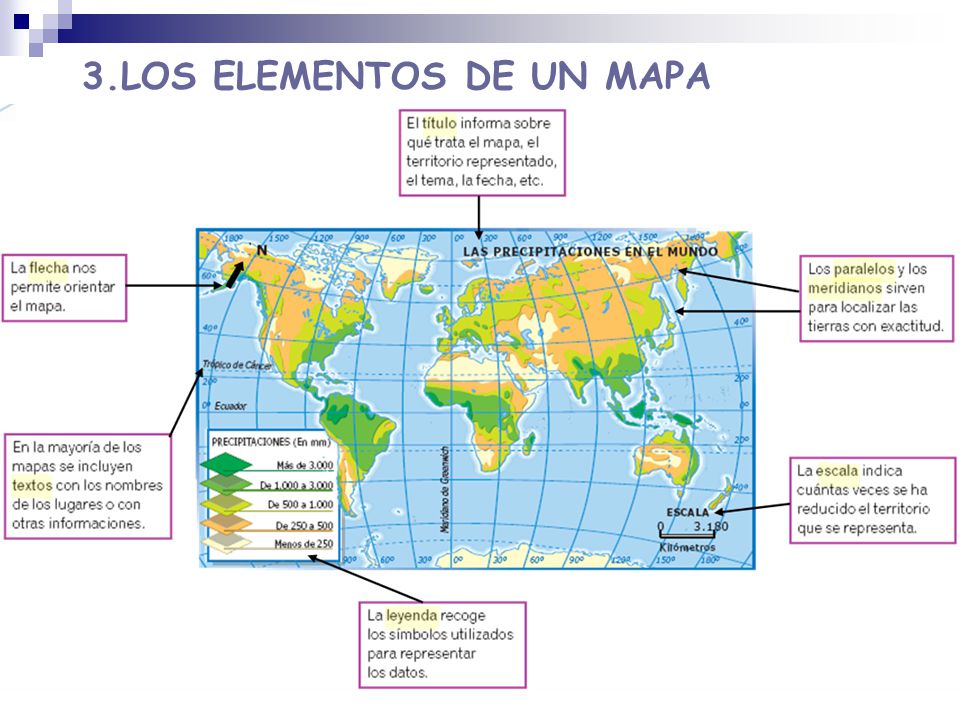

4 3.LOS ELEMENTOS DE UN MAPA

5 4.LOCALIZACIÓN POR PUNTOS CARDINALES

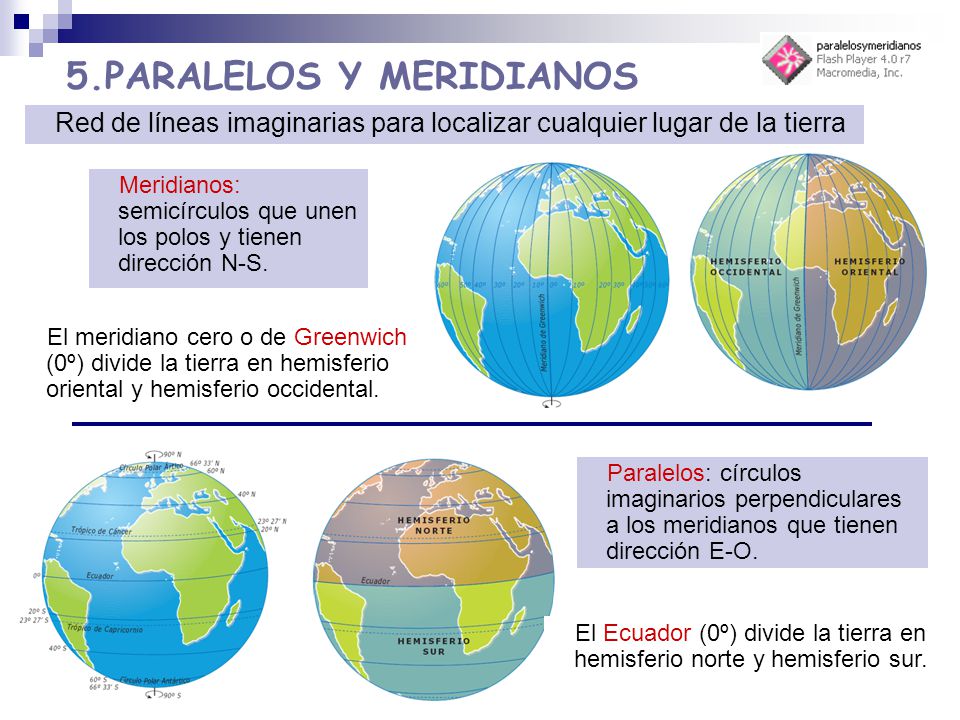

6 5.PARALELOS Y MERIDIANOS
Red de líneas imaginarias para localizar cualquier lugar de la tierra Meridianos: semicírculos que unen los polos y tienen dirección N-S. El meridiano cero o de Greenwich (0º) divide la tierra en hemisferio oriental y hemisferio occidental. Paralelos: círculos imaginarios perpendiculares a los meridianos que tienen dirección E-O. El Ecuador (0º) divide la tierra en hemisferio norte y hemisferio sur.

7 6.LATITUD Y LONGITUD Son las coordenadas geográficas para dar la posición exacta de un lugar Latitud: Distancia de un paralelo respecto al ecuador. Va desde 0º (ecuador) a 90º (polos). Puede ser N o S. Los lugares situados en el mismo paralelo tienen la misma latitud. Longitud: Distancia de un meridiano respecto al meridiano de Greenwich. Va desde 0º hasta 180º. Puede ser E u O Los puntos situados en el mismo meridiano tienen la misma longitud. Para localizar un punto primero escribimos la latitud y luego la longitud. Ambas se miden en grados, minutos y segundos (20º 20’ 20”).

8 Actividad: Puntos cardinales

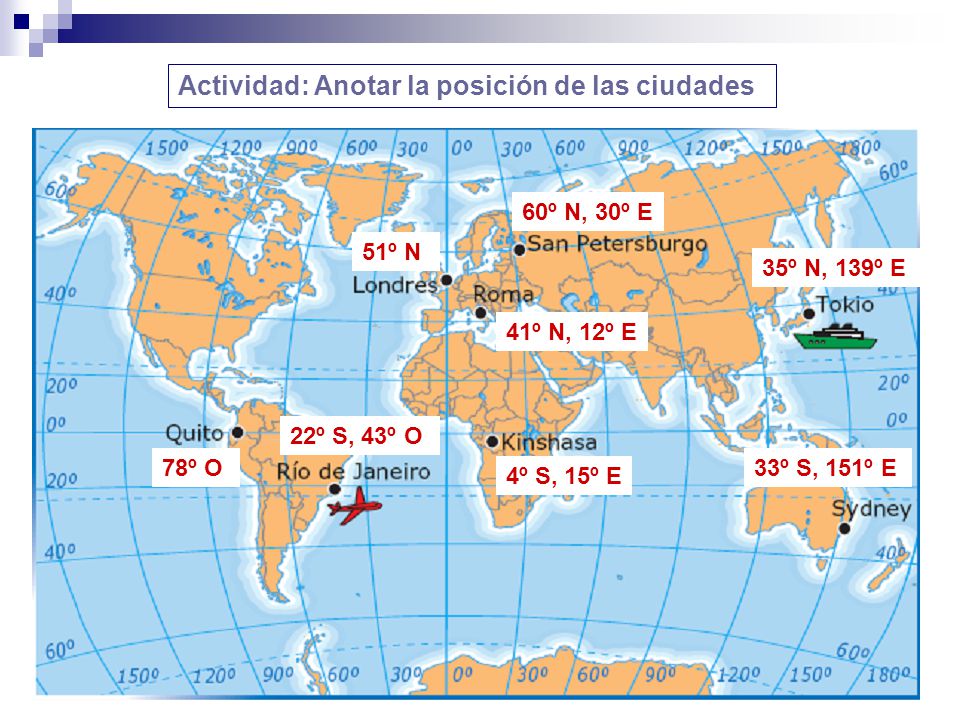

9 Actividad: Anotar la posición de las ciudades
60º N, 30º E 51º N 35º N, 139º E 41º N, 12º E 22º S, 43º O 78º O 33º S, 151º E 4º S, 15º E

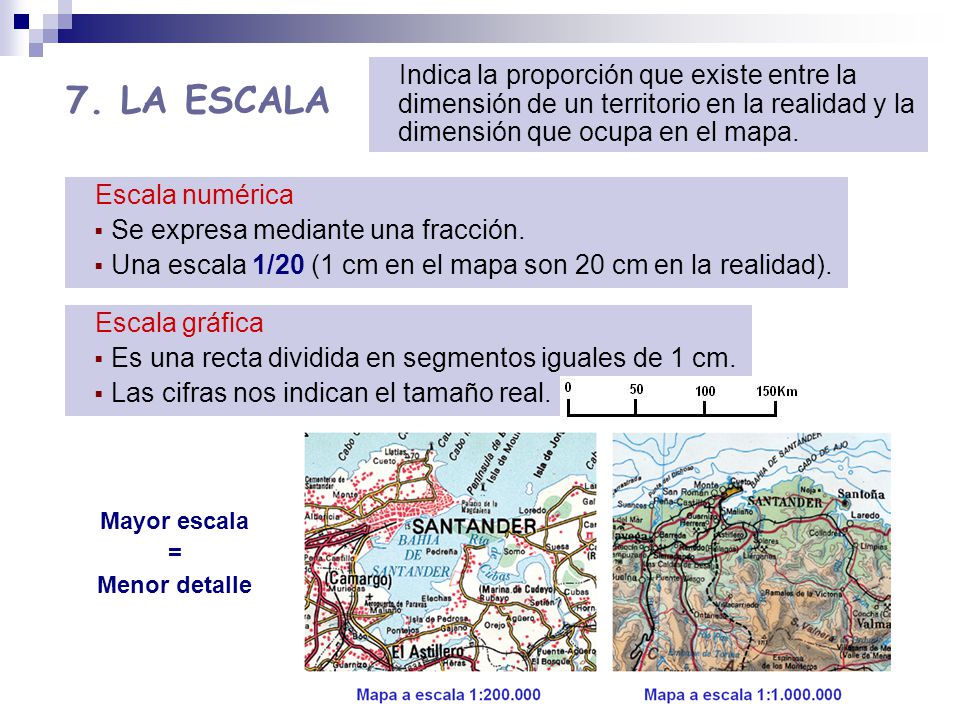

10 Indica la proporción que existe entre la dimensión de un territorio en la realidad y la dimensión que ocupa en el mapa. 7. LA ESCALA Escala numérica Se expresa mediante una fracción. Una escala 1/20 (1 cm en el mapa son 20 cm en la realidad). Escala gráfica Es una recta dividida en segmentos iguales de 1 cm. Las cifras nos indican el tamaño real. Mayor escala = Menor detalle

11 GRÁFICOS REPRESENTACIÓN VISUAL DE UNA SERIE DE DATOS NUMÉRICOS SOBRE UN DETERMINADO HECHO O PROCESO

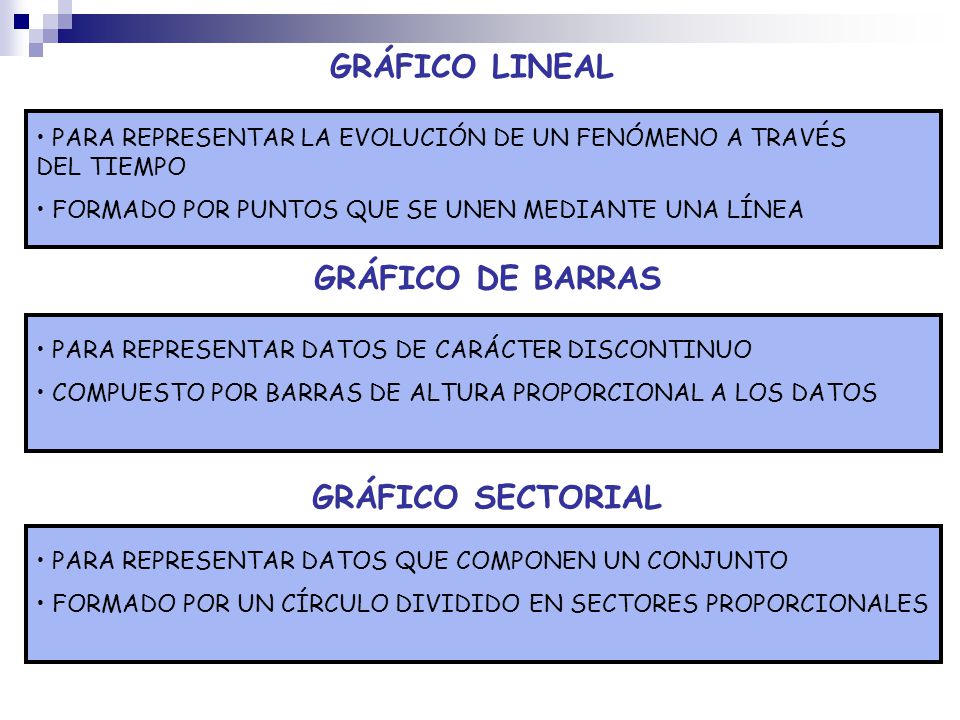

12 GRÁFICO LINEAL GRÁFICO DE BARRAS GRÁFICO SECTORIAL
PARA REPRESENTAR LA EVOLUCIÓN DE UN FENÓMENO A TRAVÉS DEL TIEMPO FORMADO POR PUNTOS QUE SE UNEN MEDIANTE UNA LÍNEA GRÁFICO DE BARRAS PARA REPRESENTAR DATOS DE CARÁCTER DISCONTINUO COMPUESTO POR BARRAS DE ALTURA PROPORCIONAL A LOS DATOS GRÁFICO SECTORIAL PARA REPRESENTAR DATOS QUE COMPONEN UN CONJUNTO FORMADO POR UN CÍRCULO DIVIDIDO EN SECTORES PROPORCIONALES

13 PASOS A SEGUIR PARA REALIZAR UN GRÁFICO
ELEGIR EL HECHO O PROCESO QUE SE VA A REPRESENTAR. BUSCAR DATOS ESTADÍSTICOS SOBRE ÉL. ELEGIR EL TIPO DE GRÁFICO MÁS ADECUADO. ELABORAR E INTERPRETAR EL GRÁFICO.

14 ELABORACIÓN DE UN GRÁFICO LINEAL
1. TRAZAMOS DOS EJES, EL VERTICAL PARA LOS VALORES Y EL HORIZONTAL PARA LAS FECHAS

15 ELABORACIÓN DE UN GRÁFICO LINEAL
2. MEDIANTE PUNTOS INDICAMOS LOS VALORES DE CADA FECHA Y ESTOS SE UNEN CON UNA LÍNEA

16 INTERPRETACIÓN DE UN GRÁFICO LINEAL
Sirve para ver la evolución de un valor en el tiempo. Observar si la línea es ascendente, descendente o estable y sus oscilaciones.

17 ELABORACIÓN DE UN GRÁFICO DE BARRAS
1. TRAZAMOS DOS EJES, EL VERTICAL PARA LOS VALORES Y EL HORIZONTAL PARA LOS PAÍSES, ÁREAS, ETC.

18 ELABORACIÓN DE UN GRÁFICO DE BARRAS
2. MEDIANTE UNA O VARIAS BARRAS COLOREADAS INDICAMOS LAS CANTIDADES DE CADA PAIS, ÁREA, ETC.

19 INTERPRETACIÓN DE UN GRÁFICO DE BARRAS
Sirve para comparar valores. Observar que las áreas, países, etc. tienen valores mayores, menores o intermedios.

20 ELABORACIÓN DE UN GRÁFICO SECTORIAL
1. TRAZAMOS UNA CIRCUNFERENCIA QUE DIVIDIMOS EN CUATRO SECCIONES. 2. MEDIANTE RADIOS DIBUJAMOS LAS CUÑAS CON LOS DATOS Y LAS PINTAMOS DE COLORES.

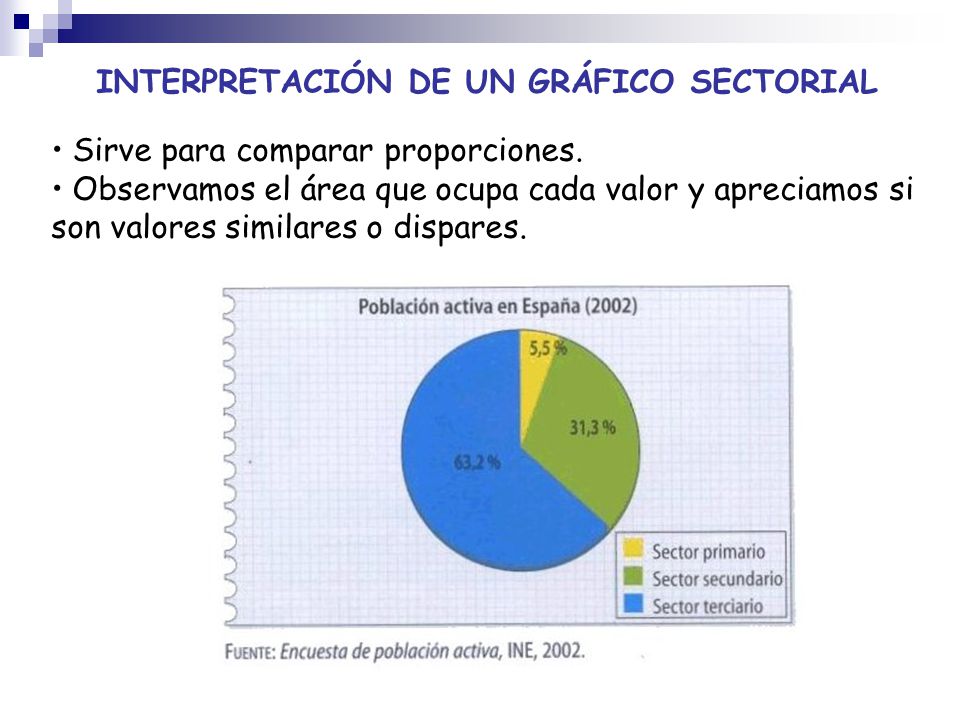

21 INTERPRETACIÓN DE UN GRÁFICO SECTORIAL
Sirve para comparar proporciones. Observamos el área que ocupa cada valor y apreciamos si son valores similares o dispares.
