Esta unidad en el mapa, representa 1000 Km en la realidad

Presentación del tema: "Esta unidad en el mapa, representa 1000 Km en la realidad"— Transcripción de la presentación:

1 Esta unidad en el mapa, representa 1000 Km en la realidad
Escala La escala de un mapa define la relación entre la distancia medida sobre el mapa y la distancia correspondiente en la realidad; Esta unidad en el mapa, representa 1000 Km en la realidad

2 Escala Determina el contenido y tamaño del área a ser representada.
Grandes Escalas (1:1000) Pequeñas Escalas (1: ) Reducción Menor Reducción Mayor Muestra más detalles Menos detalles Áreas Pequeñas Áreas Grandes Menor Escala Menor Resolución

3 Sistema de Coordenadas
Las coordenadas se usan para identificar ubicaciones sobre la superficie de la tierra Están basadas en medidas de desplazamiento desde alguna ubicación Existen dos tipos: Plano Global

4 Sistema de Coordenadas Planos
El sistema Cartesiano las coordenadas cartesianas se determinan al Ubicar un origen Trazar dos ejes a través del origen en ángulo recto Medir desplazamiento lineal desde el origen X es el este e Y el norte Las medición de distancia más típica es la Euclidiana Dado dos puntos (x1, y1) y (x2, y2) D2 = (x1-x2)2 + (y1-y2)2

5 Sistema de Coordenadas Planos
Coordenadas cartesianas x y 1 2 3 4 abscisa ordenada (1,2) (4,3) N S E O

6 Sistema de Coordenadas Global
Existen dos puntos en la tierra que permiten desarrollar un sistema de referencia: Los extremos del eje de rotación: LOS POLOS Estos forman los puntos de referencia Norte y Sur Entre estos polos se puede determinar el ECUADOR: línea equidistante a los polos Con esto se pueden rotular ubicaciones al norte o al sur del ecuador: La LATITUD

7 Sistema de Coordenadas Global
Latitud Se usa un sistema sexagesimal para asignar valores a las coordenadas El ecuador es 0º y los polos 90º Norte o Sur 35º 35º N Ecuador Polo Norte

8 Sistema de Coordenadas Global
Longitud Referencia Este - Oeste: La LONGITUD No existe punto natural de origen (1º meridiano) Un acuerdo eligió usar la línea de longitud que pasaba por el observatorio de Greenwich Se asignaron valores sexagesimales de 0 a 180

9 Sistema de Coordenadas Global

10 Proyección Cartográfica
Geodesia: La forma de la Tierra La tierra no es redonda: problema histórico Para mapas temáticos las variaciones no son significativas La Tierra se ha aplanado en los polos La distribución de masa no es uniforme Geoide: Forma esférica irregular Se necesita forma esférica regular que pueda calcularse y se aproxime al geoide: el Elipsoide No existe un elipsoide apto para todo el mundo

11 Proyección Cartográfica

12 Proyección Cartográfica
Un Mapa es una representación de un área geográfica, que suele ser generalmente una porción de la superficie de la Tierra, dibujada o impresa en una superficie plana. Para mostrar grandes porciones de la superficie o áreas de tamaño medio con precisión, la superficie esférica de la Tierra debe transformarse en una superficie plana. El sistema de transformación se denomina proyección. Existen 4 elementos que pueden distorsionarse en la transformación: Forma, Área, Distancia y Dirección

13 Proyecciones según la forma de construcción
Cilíndrica: Proyección construida a partir de un cilindro: paralelos y meridianos son rectos. Permiten representar toda la superficie de la Tierra. El sector con menos deformación es la línea ecuatorial.

14 Proyecciones según la forma de construcción
Cónica: Proyección construida a partir de un cono: los meridianos se juntan en un punto y los paralelos son curvos. Es útil para representar latitudes medias. A lo largo del paralelo que toca el cono (tangente) se encuentra el sector con menos deformación.

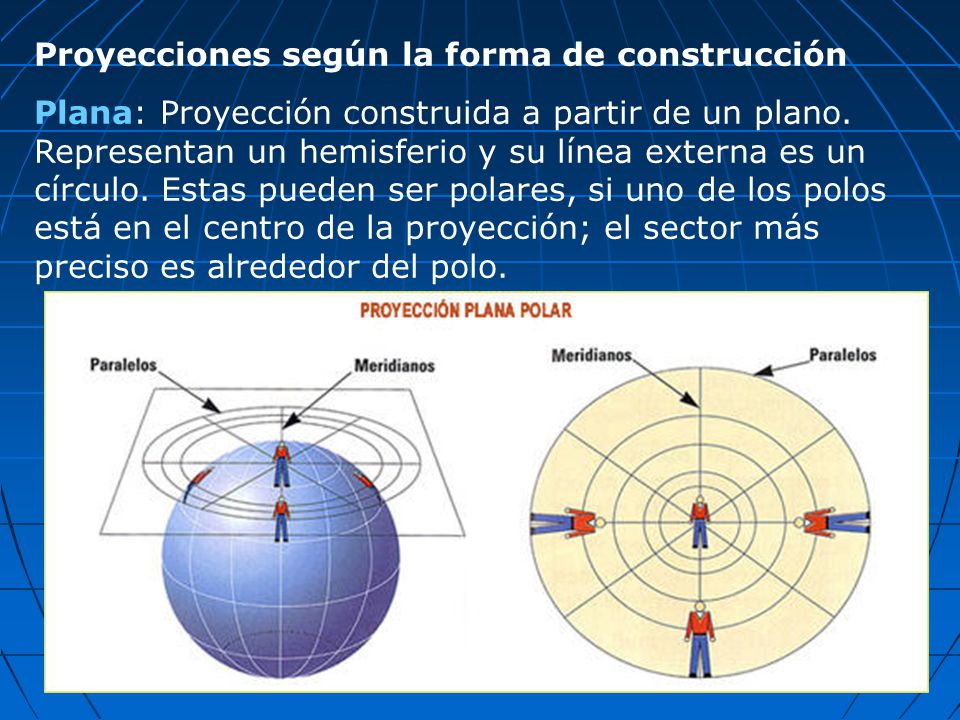

15 Proyecciones según la forma de construcción
Plana: Proyección construida a partir de un plano. Representan un hemisferio y su línea externa es un círculo. Estas pueden ser polares, si uno de los polos está en el centro de la proyección; el sector más preciso es alrededor del polo.

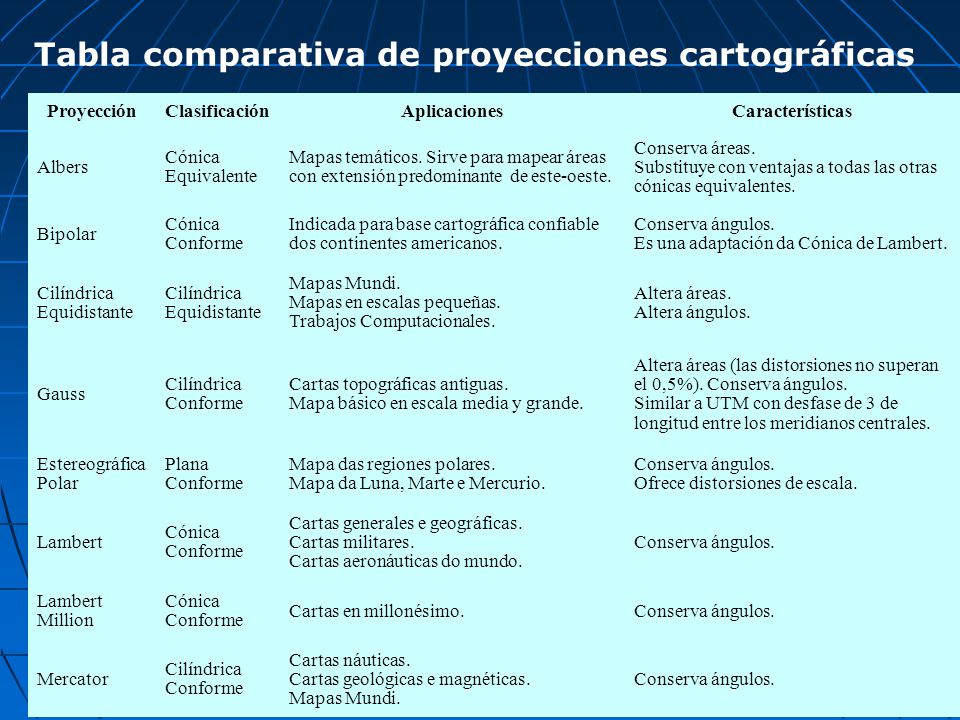

16 Tabla comparativa de proyecciones cartográficas
Proyección Clasificación Aplicaciones Características Albers Cónica Equivalente Mapas temáticos. Sirve para mapear áreas con extensión predominante de este-oeste. Conserva áreas. Substituye con ventajas a todas las otras cónicas equivalentes. Bipolar Cónica Conforme Indicada para base cartográfica confiable dos continentes americanos. Conserva ángulos. Es una adaptación da Cónica de Lambert. Cilíndrica Equidistante Mapas Mundi. Mapas en escalas pequeñas. Trabajos Computacionales. Altera áreas. Altera ángulos. Gauss Cilíndrica Conforme Cartas topográficas antiguas. Mapa básico en escala media y grande. Altera áreas (las distorsiones no superan el 0,5%). Conserva ángulos. Similar a UTM con desfase de 3 de longitud entre los meridianos centrales. Estereográfica Polar Plana Conforme Mapa das regiones polares. Mapa da Luna, Marte e Mercurio. Conserva ángulos. Ofrece distorsiones de escala. Lambert Cartas generales e geográficas. Cartas militares. Cartas aeronáuticas do mundo. Conserva ángulos. Lambert Million Cartas en millonésimo. Mercator Cartas náuticas. Cartas geológicas e magnéticas. Mapas Mundi. Fuente de Información: Conceptos Cartográficos Básicos, Tutorial Software SPRING,

17 Tabla comparativa de proyecciones cartográficas
Proyección Clasificación Aplicaciones Características Miller Cilíndrica  Mapas Mundi. Mapas en escalas pequeñas. Altera ángulos. Altera áreas. No_Projection Plana Almacenamiento de datos que no se encuentran vinculados a cualquier sistema de proyección convencional Sistema local de coordenadas planas. PoliCónica Cónica  Mapa temático en escalas pequeñas. Altera áreas e ángulos. Substituida por la Cónica Conforme de Lambert en los mapas más actuales. Latlong - Almacenamiento de dados matriciales con resolución espacial definida en grados decimales. Geometría idéntica a la proyección cilíndrica equidistante. Sinusoidal Pseudo-cilíndrica Equivalente Mapas temáticos en escalas intermedias y pequeñas. Conserva áreas. UTM Cilíndrica Conforme Mapa básico en escalas medias y grandes. Cartas topográficas. Conserva ángulos. Altera áreas (las distorsiones no los superan 0,5%). Fuente de Información: Conceptos Cartográficos Básicos, Tutorial Software SPRING, Fuente de Información: Conceptos Cartográficos Básicos, Tutorial Software SPRING,
