1 Proyecciones Ortogonales Vistas Auxiliares secciones

2 JOSE JORGE RAMIREZ JUAREZ RAUL LOPEZ LOPEZ SAHID SANCHEZ LOZADA CESAR TERESA GOMES JUAN CARLOS CARBENTE BAEZ ALBERTO PEREZ RODRIGUEZ

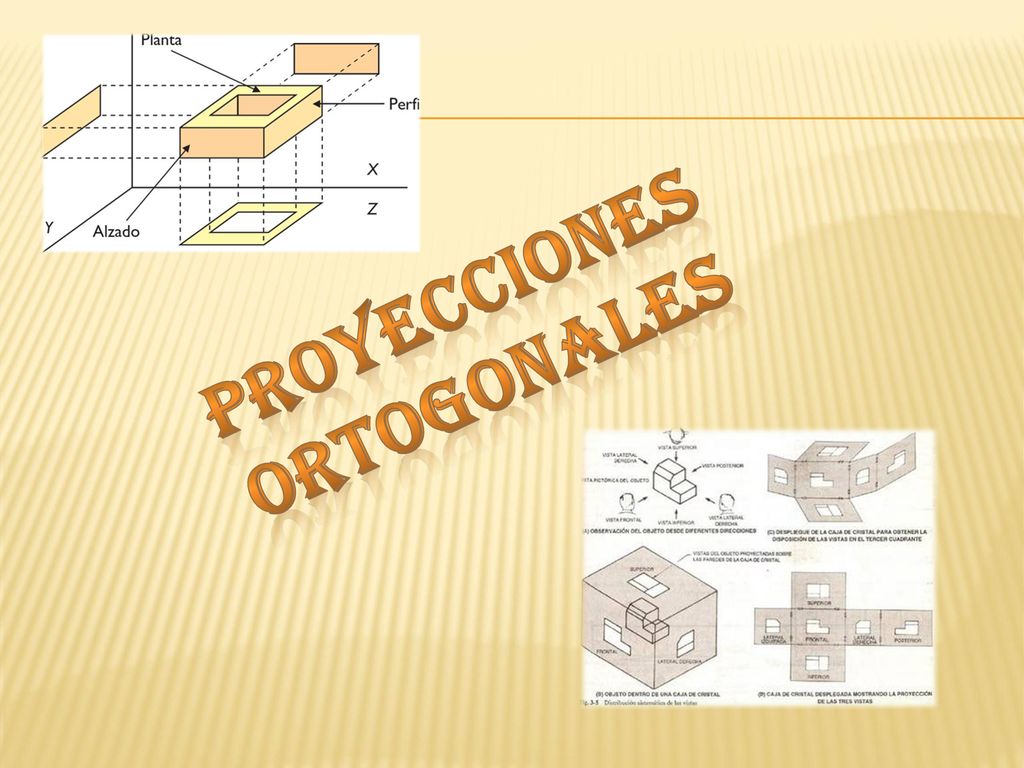

3 Proyecciones Ortogonales

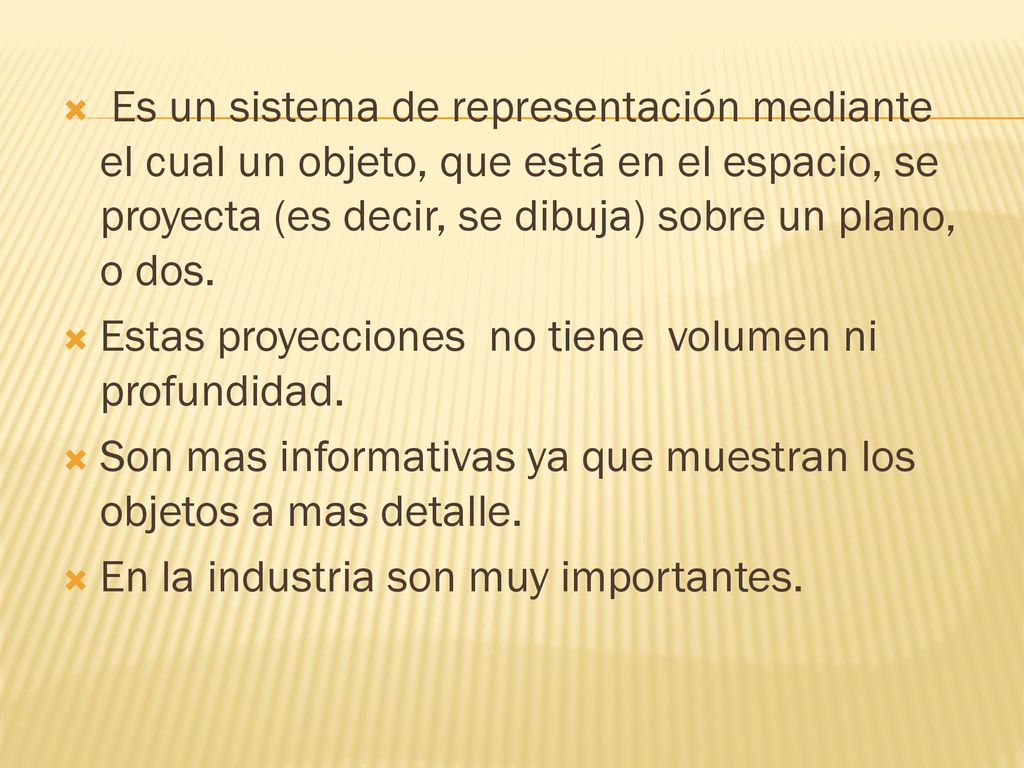

4  Es un sistema de representación mediante el cual un objeto, que está en el espacio, se proyecta (es decir, se dibuja) sobre un plano, o dos. Estas proyecciones no tiene volumen ni profundidad. Son mas informativas ya que muestran los objetos a mas detalle. En la industria son muy importantes.

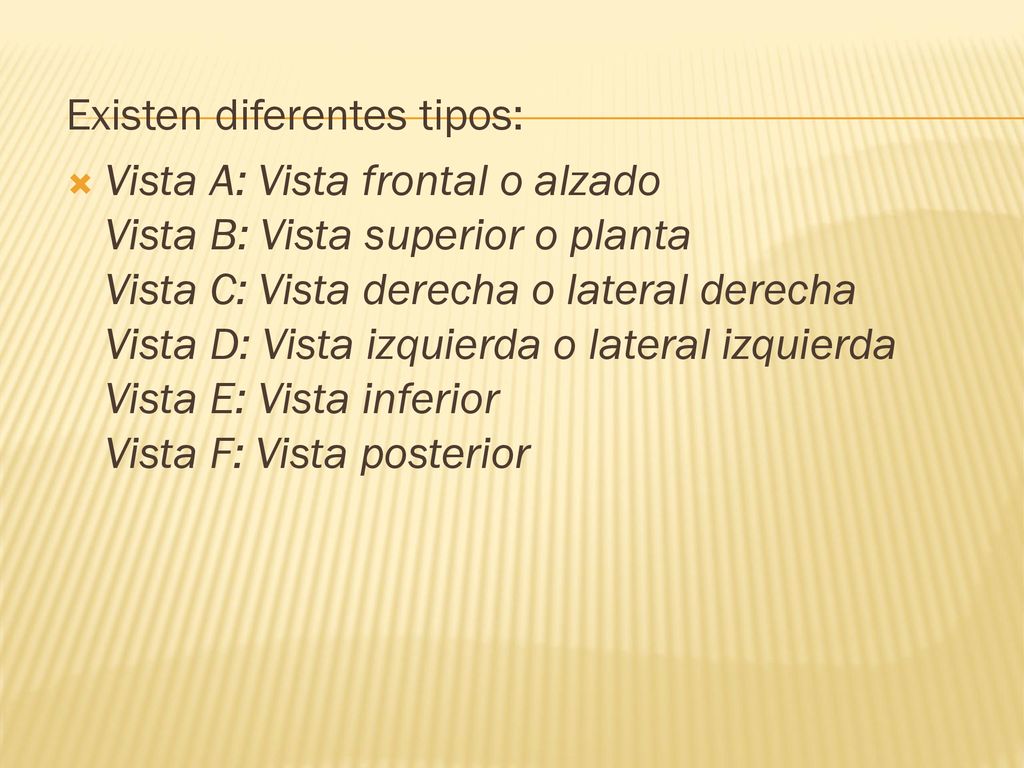

5 Existen diferentes tipos:
Vista A: Vista frontal o alzado Vista B: Vista superior o planta Vista C: Vista derecha o lateral derecha Vista D: Vista izquierda o lateral izquierda Vista E: Vista inferior Vista F: Vista posterior

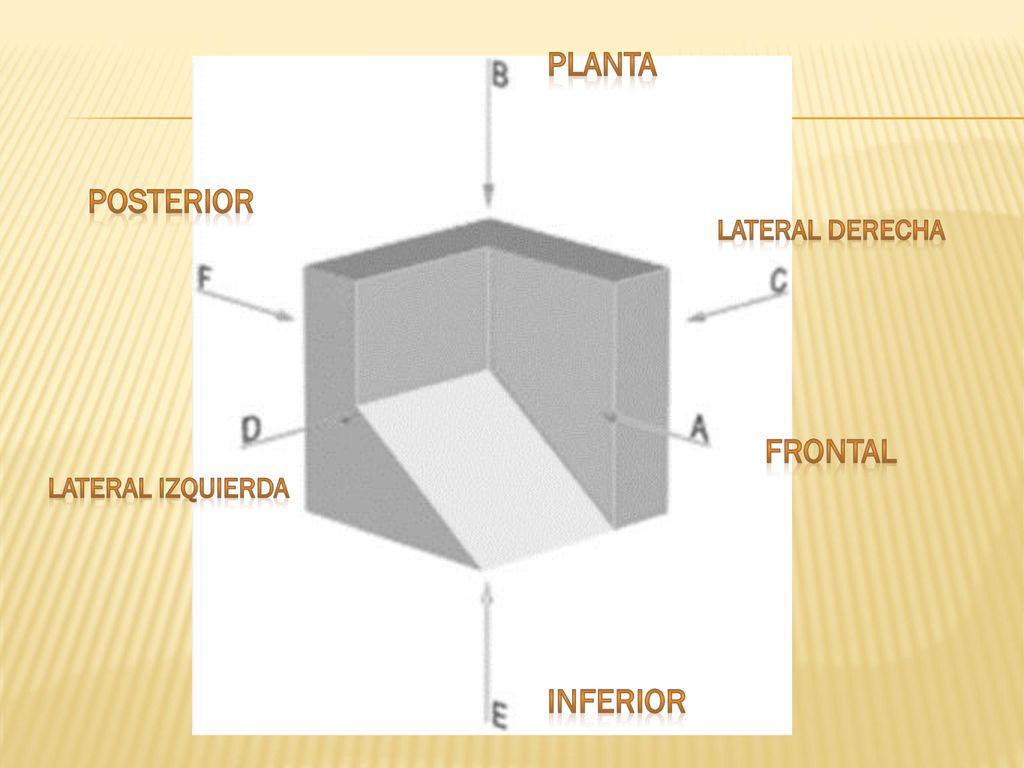

6 planta posterior frontal inferior
Lateral derecha frontal Lateral izquierda inferior

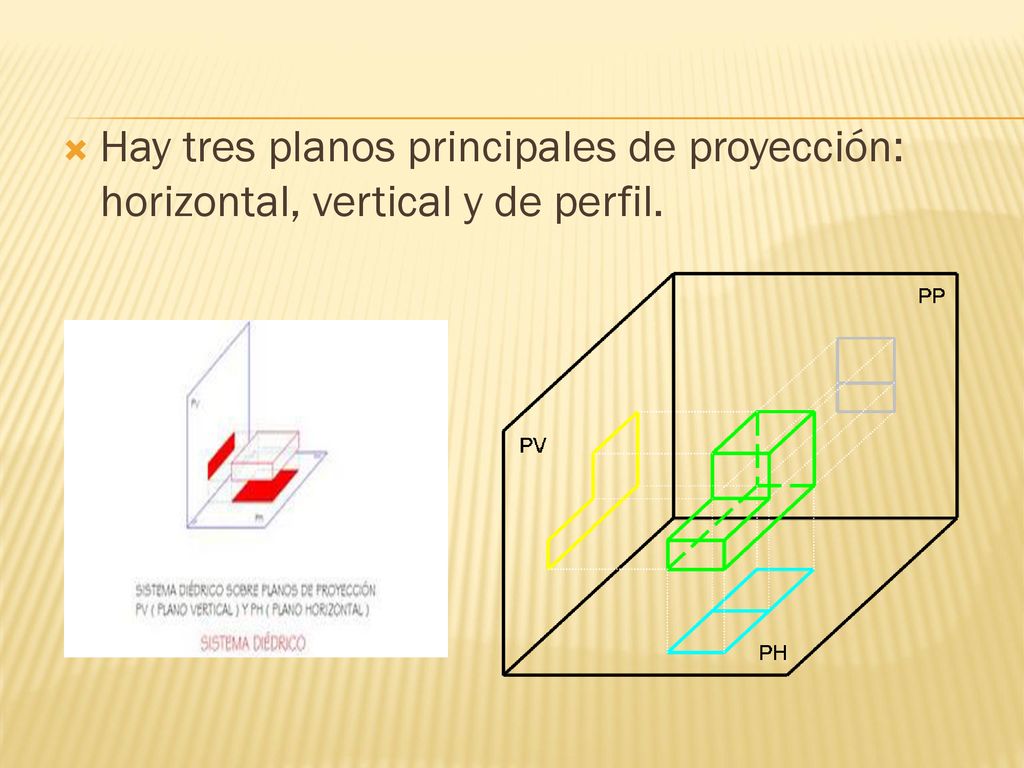

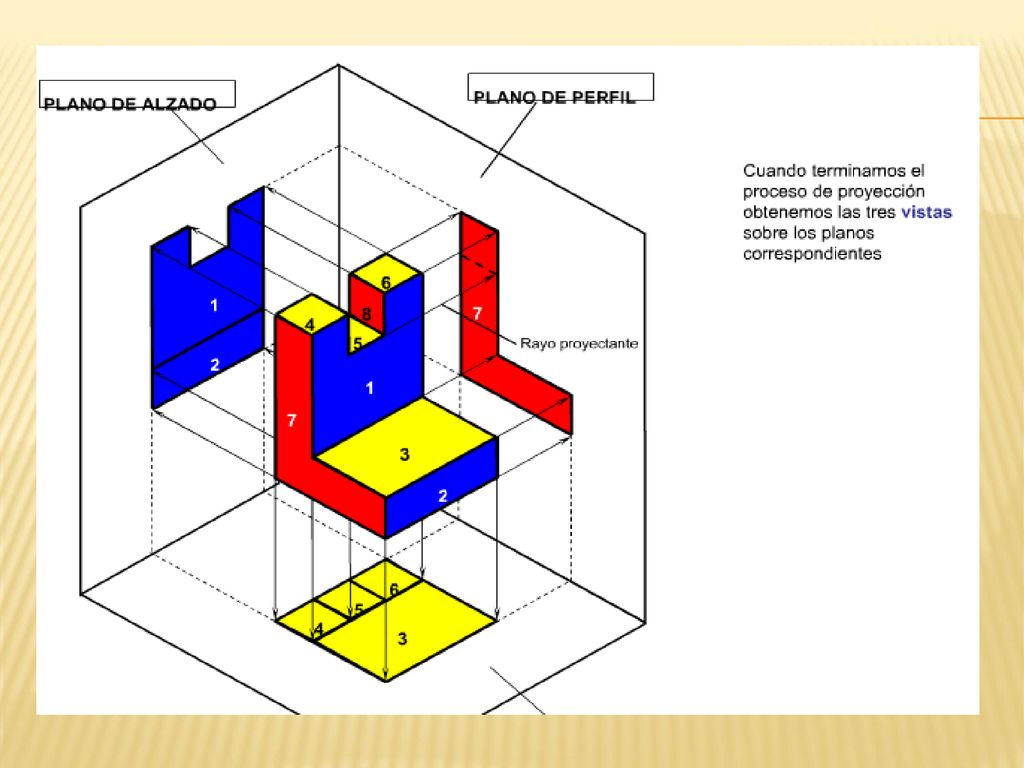

7 Hay tres planos principales de proyección: horizontal, vertical y de perfil.

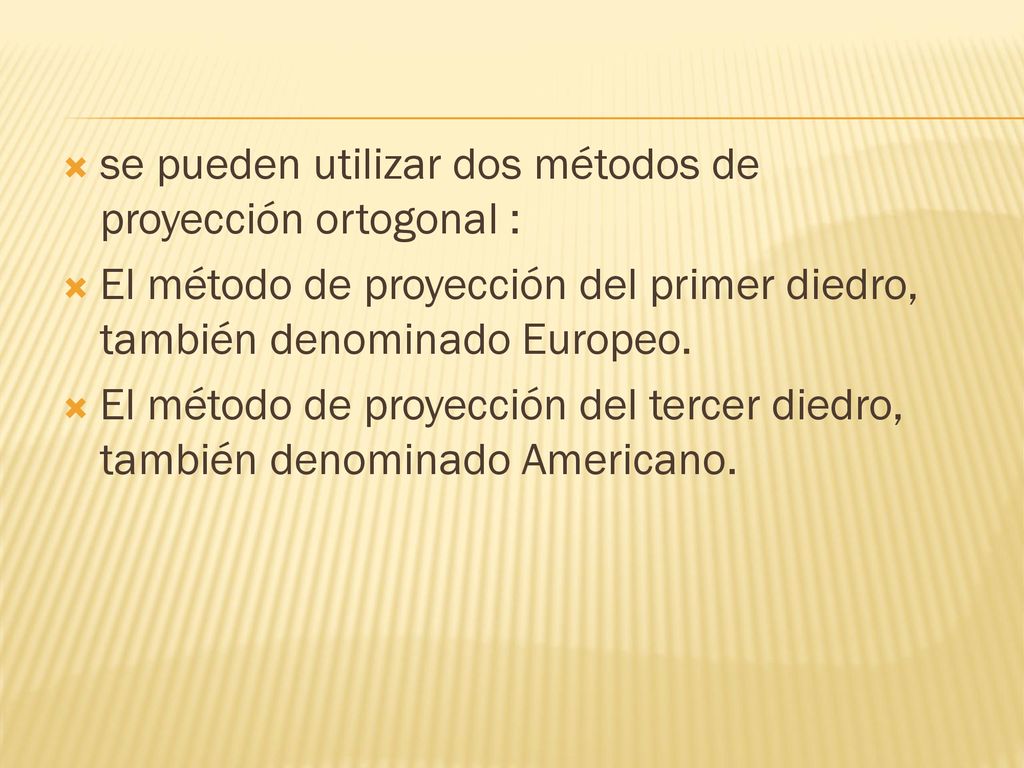

8 se pueden utilizar dos métodos de proyección ortogonal :
El método de proyección del primer diedro, también denominado Europeo. El método de proyección del tercer diedro, también denominado Americano.

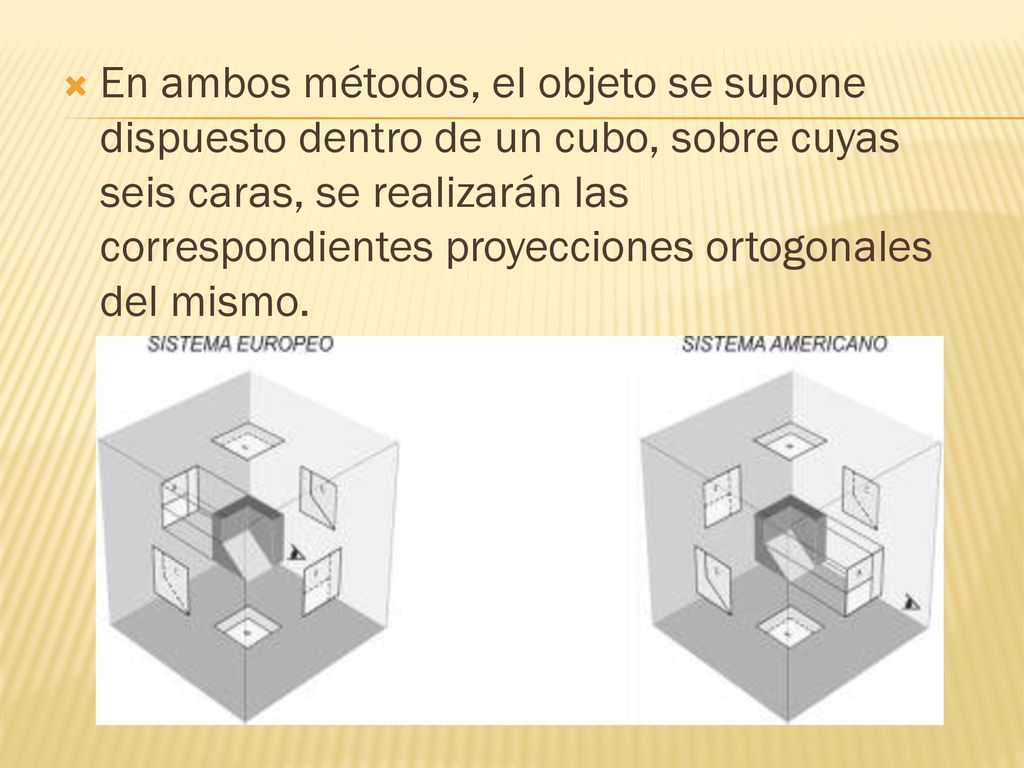

9 En ambos métodos, el objeto se supone dispuesto dentro de un cubo, sobre cuyas seis caras, se realizarán las correspondientes proyecciones ortogonales del mismo.

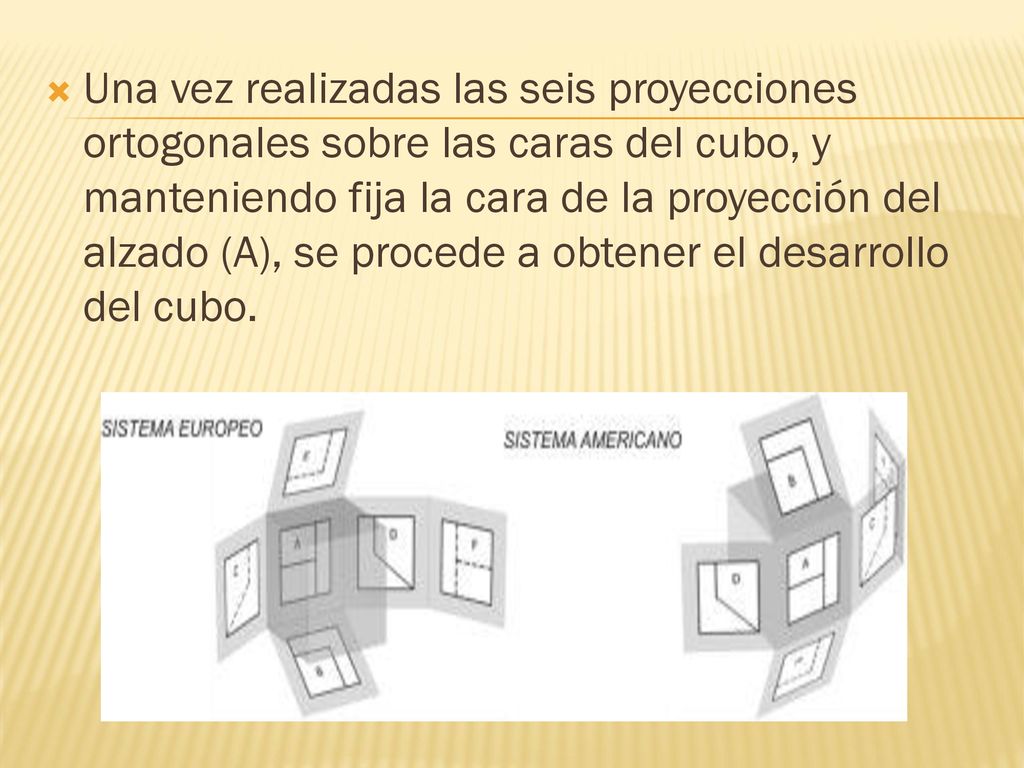

10 Una vez realizadas las seis proyecciones ortogonales sobre las caras del cubo, y manteniendo fija la cara de la proyección del alzado (A), se procede a obtener el desarrollo del cubo.

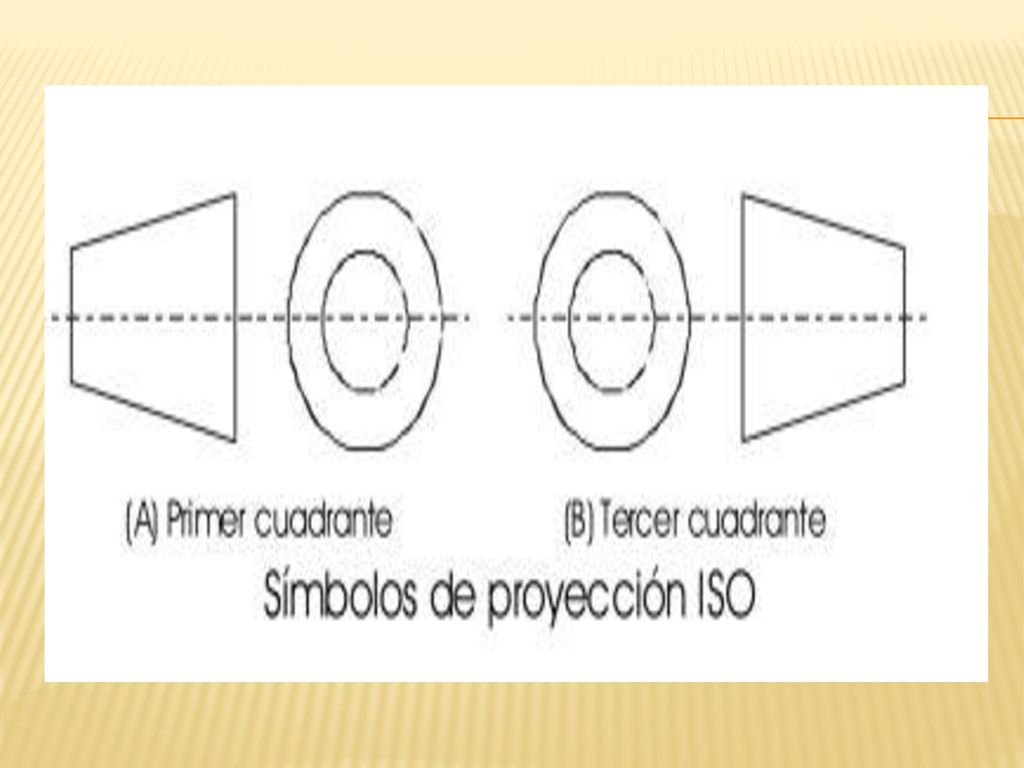

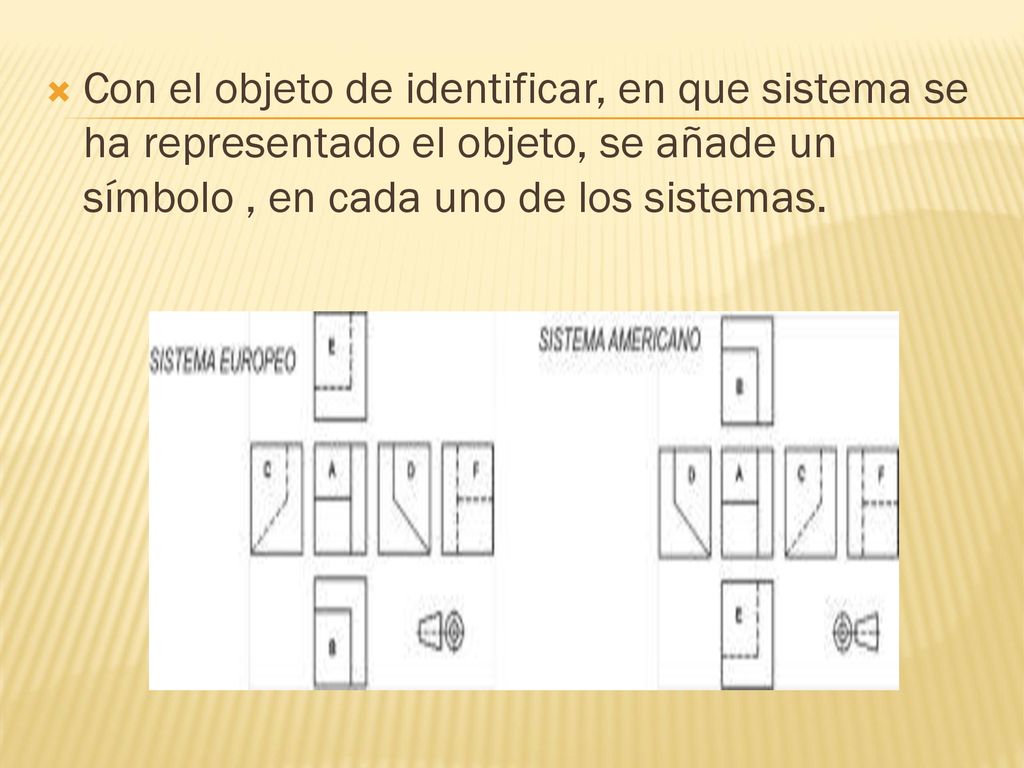

11 Con el objeto de identificar, en que sistema se ha representado el objeto, se añade un símbolo , en cada uno de los sistemas.

12

13

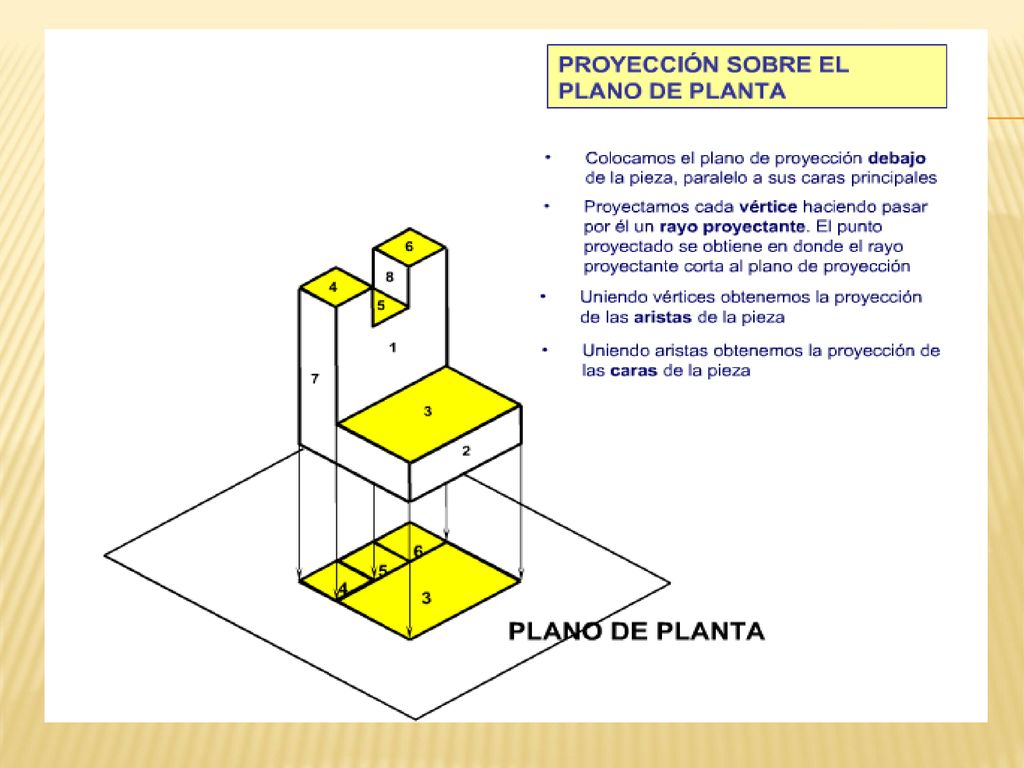

14

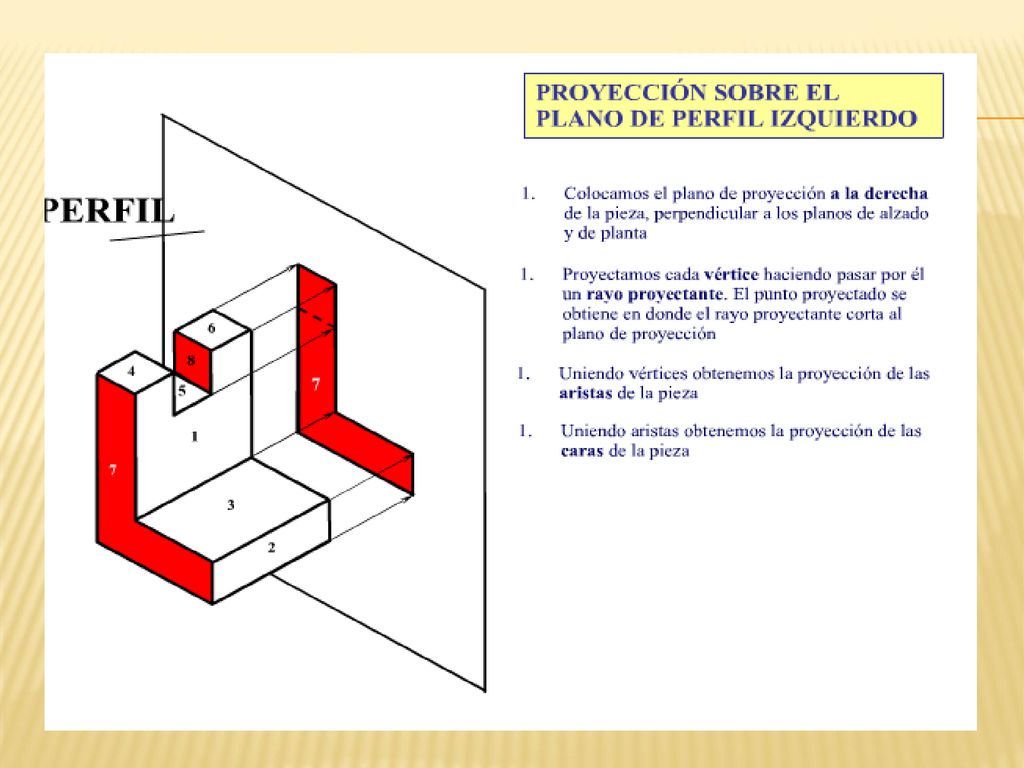

15

16

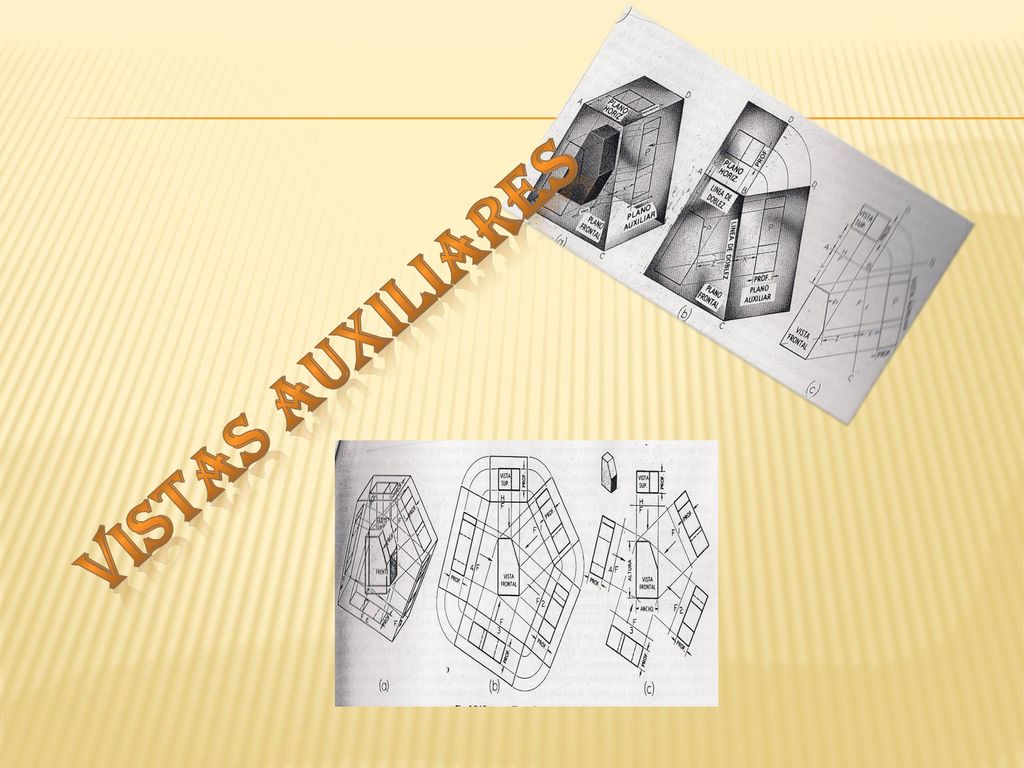

17 Vistas Auxiliares

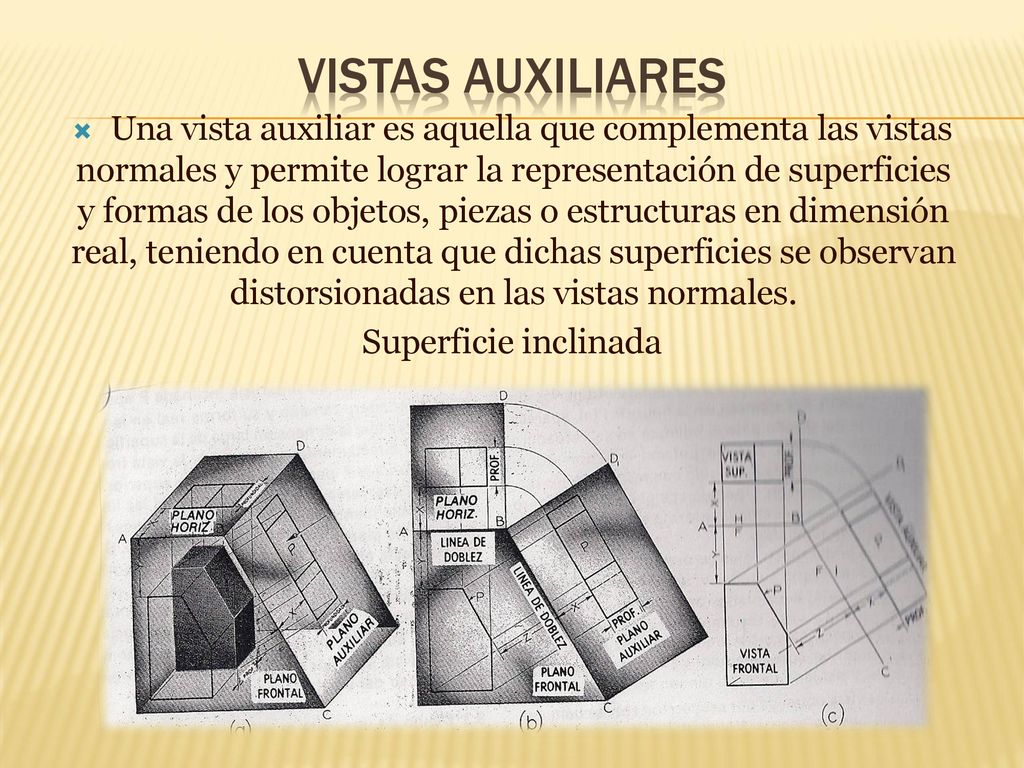

18 Vistas auxiliares Una vista auxiliar es aquella que complementa las vistas normales y permite lograr la representación de superficies y formas de los objetos, piezas o estructuras en dimensión real, teniendo en cuenta que dichas superficies se observan distorsionadas en las vistas normales. Superficie inclinada

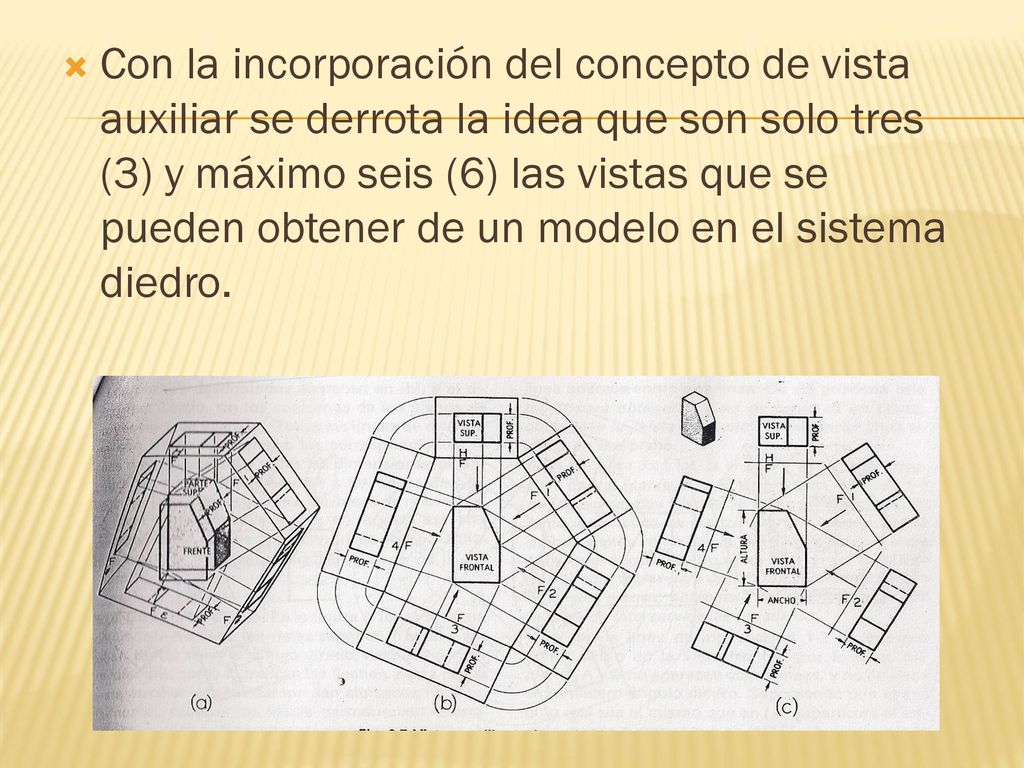

19 Con la incorporación del concepto de vista auxiliar se derrota la idea que son solo tres (3) y máximo seis (6) las vistas que se pueden obtener de un modelo en el sistema diedro.

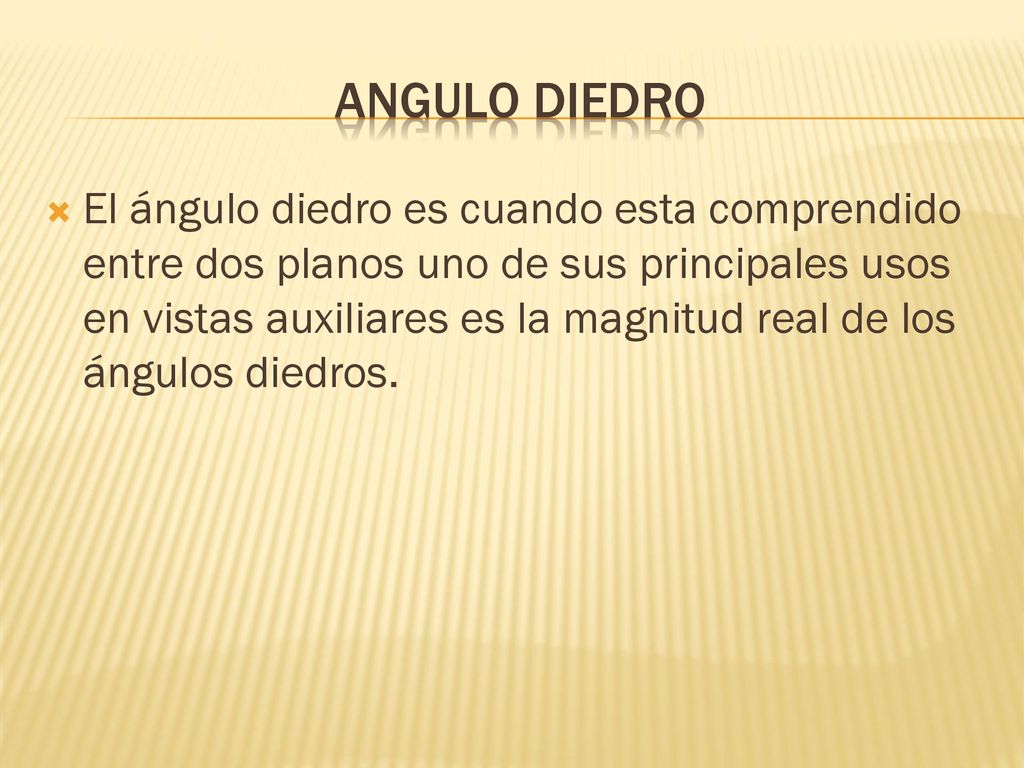

20 Angulo diedro El ángulo diedro es cuando esta comprendido entre dos planos uno de sus principales usos en vistas auxiliares es la magnitud real de los ángulos diedros.

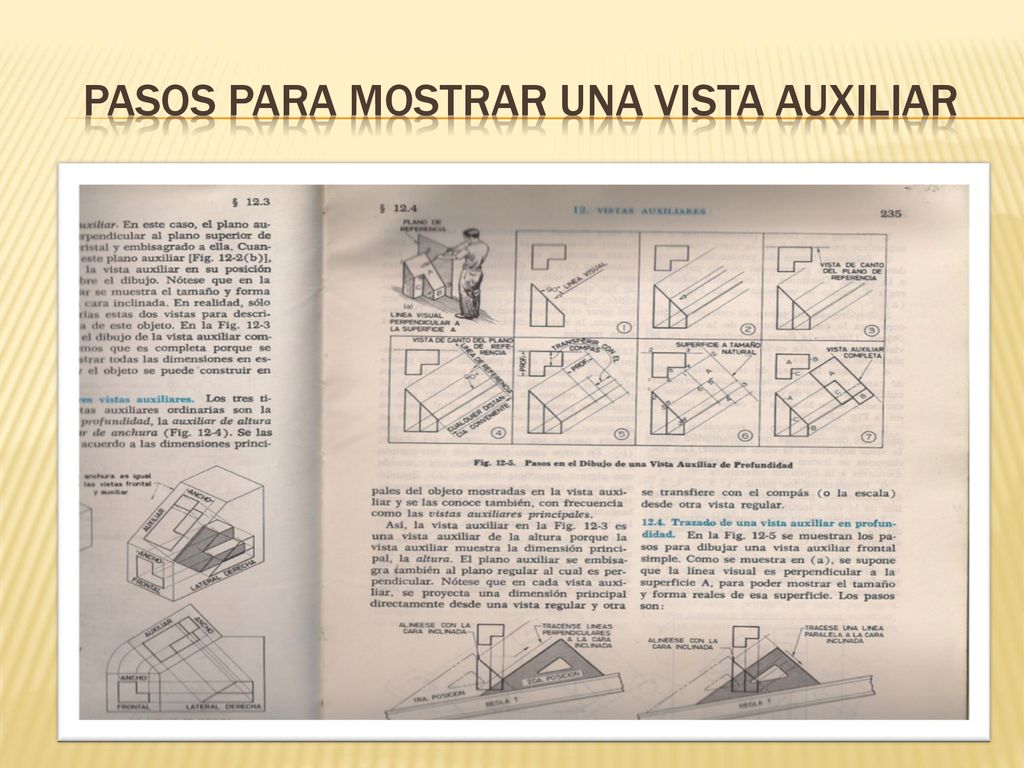

21 Pasos para mostrar una vista auxiliar

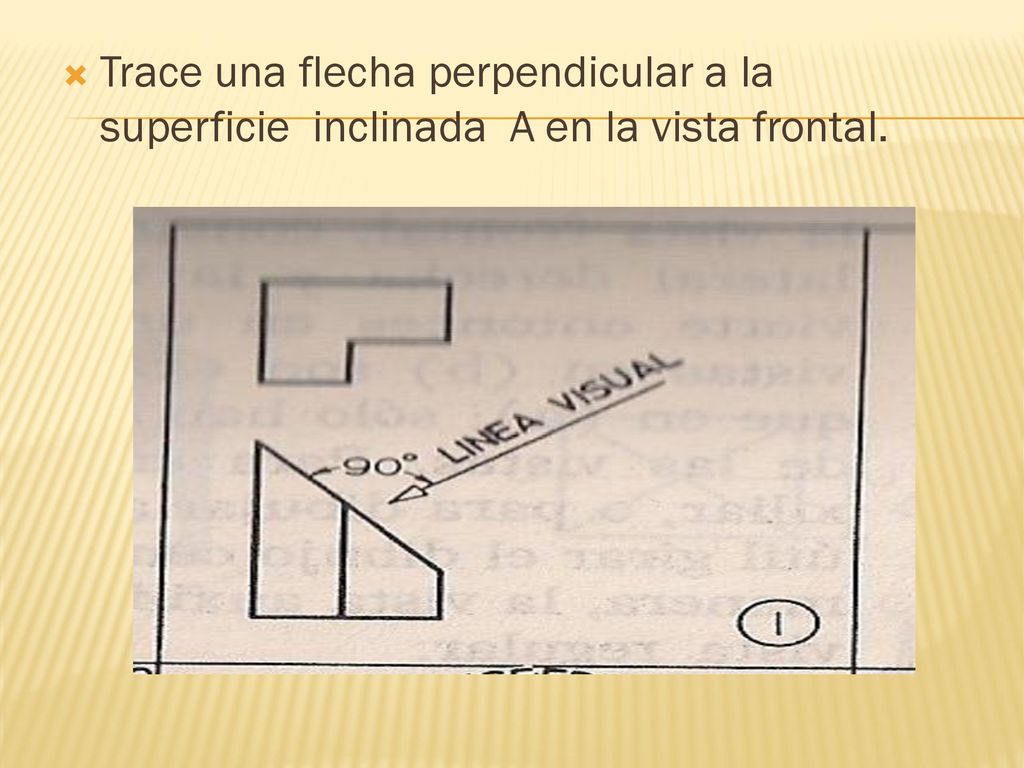

22 Trace una flecha perpendicular a la superficie inclinada A en la vista frontal.

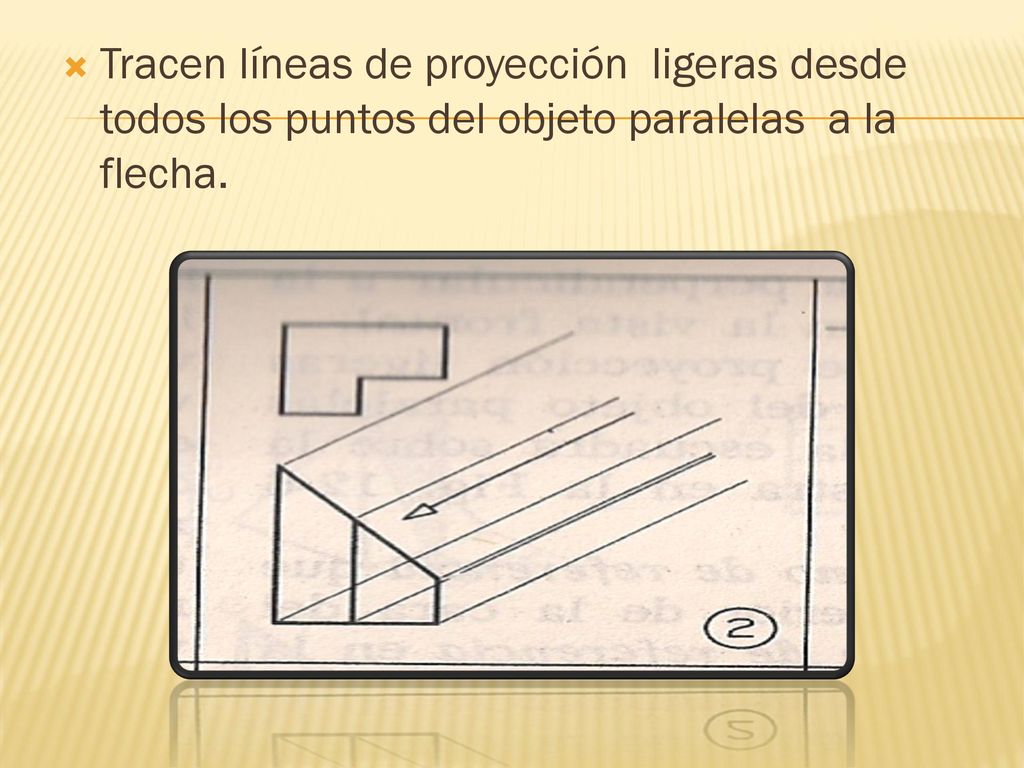

23 Tracen líneas de proyección ligeras desde todos los puntos del objeto paralelas a la flecha.

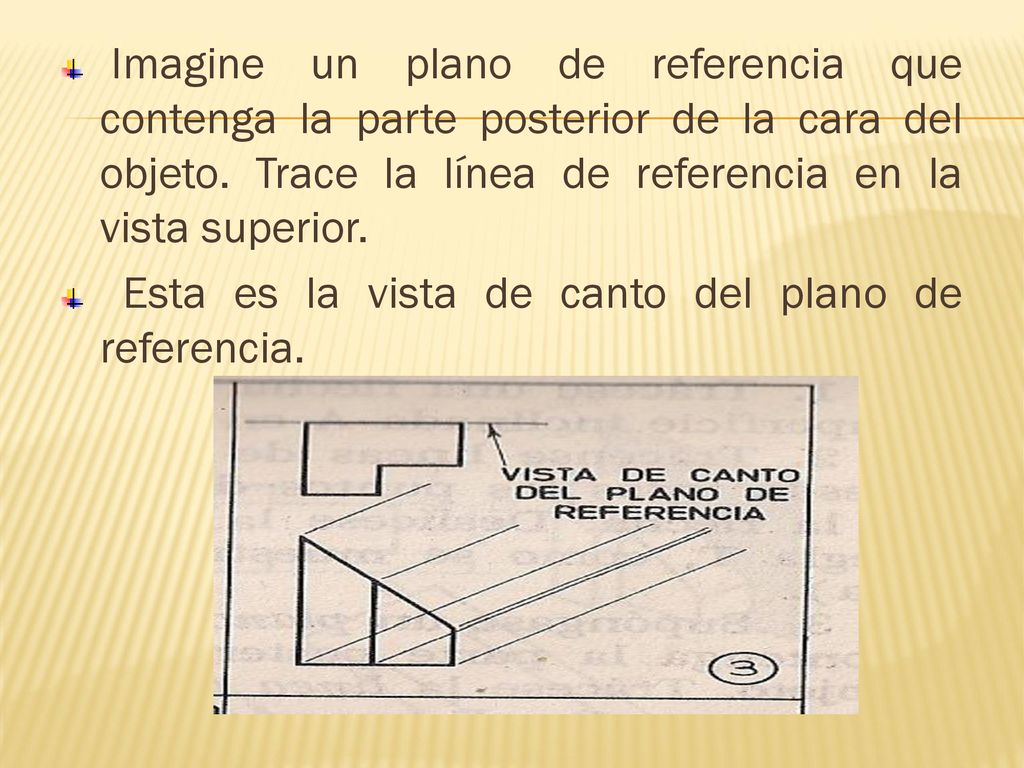

24 Imagine un plano de referencia que contenga la parte posterior de la cara del objeto. Trace la línea de referencia en la vista superior. Esta es la vista de canto del plano de referencia.

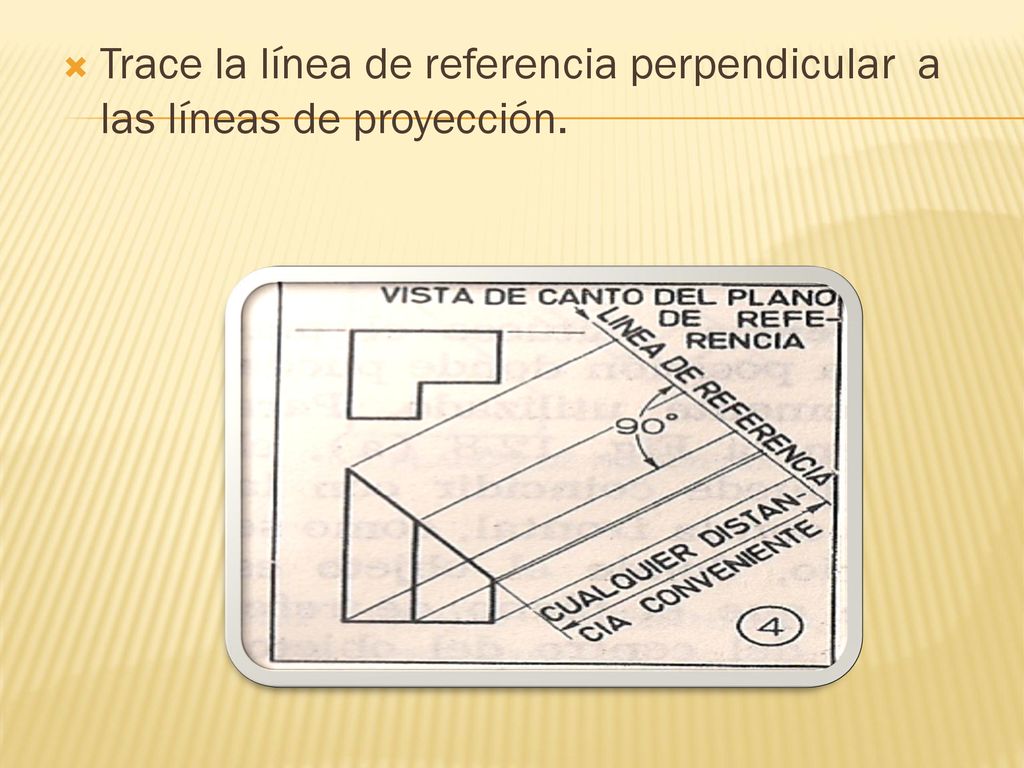

25 Trace la línea de referencia perpendicular a las líneas de proyección.

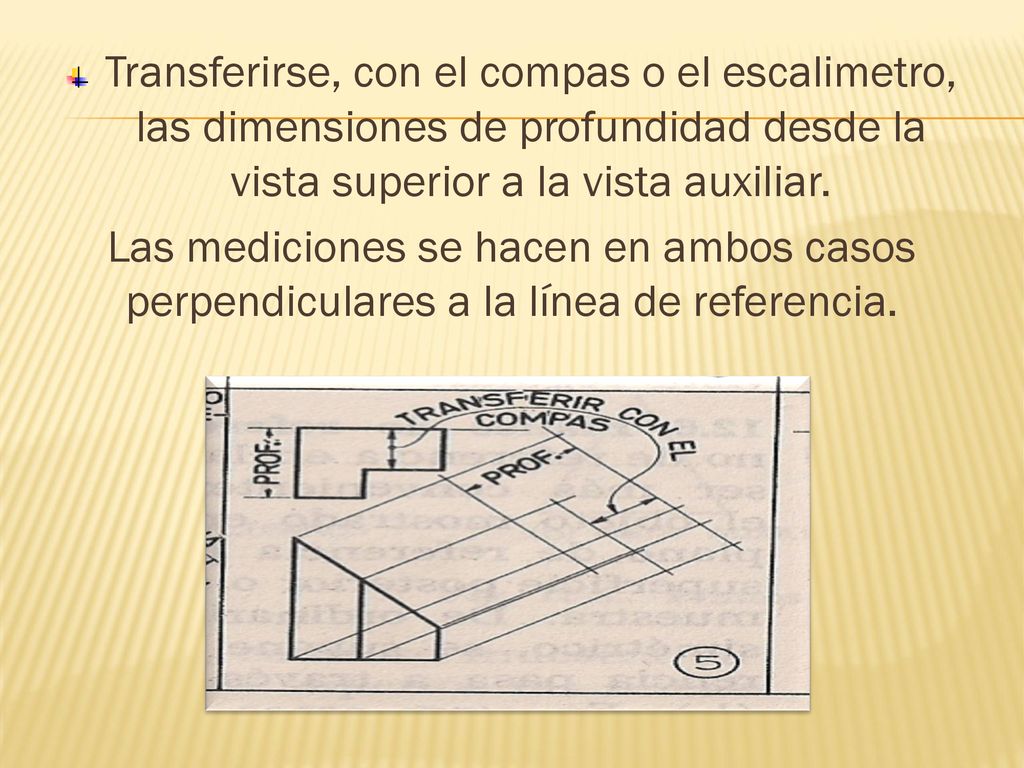

26 Transferirse, con el compas o el escalimetro, las dimensiones de profundidad desde la vista superior a la vista auxiliar. Las mediciones se hacen en ambos casos perpendiculares a la línea de referencia.

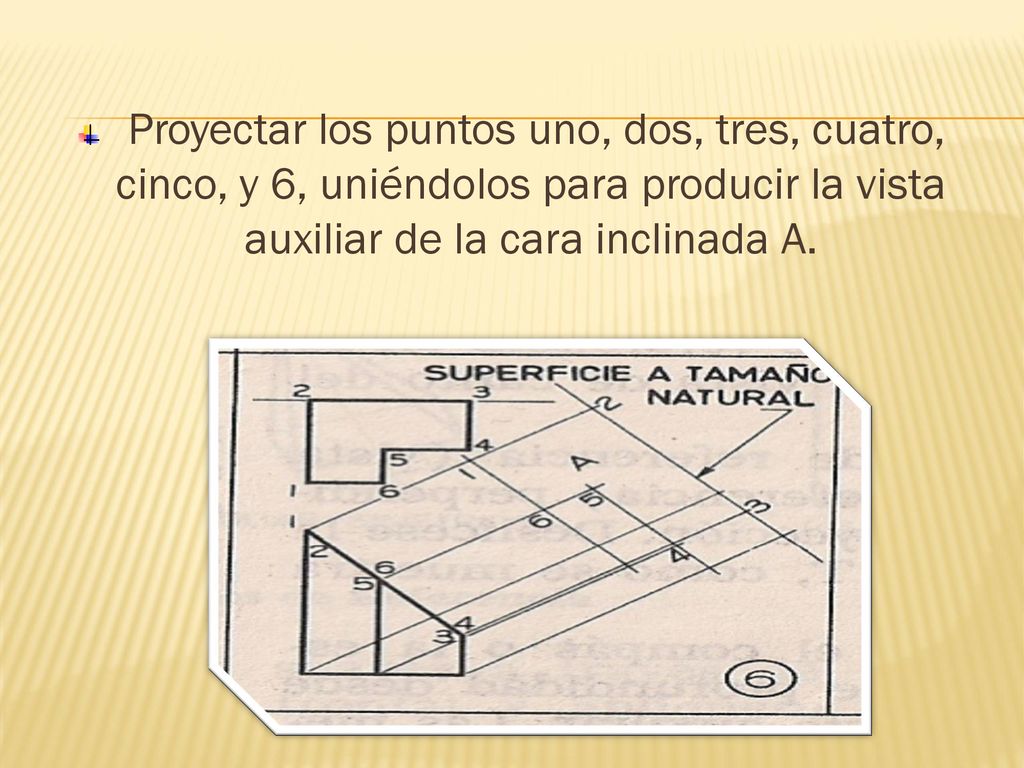

27 Proyectar los puntos uno, dos, tres, cuatro, cinco, y 6, uniéndolos para producir la vista auxiliar de la cara inclinada A.

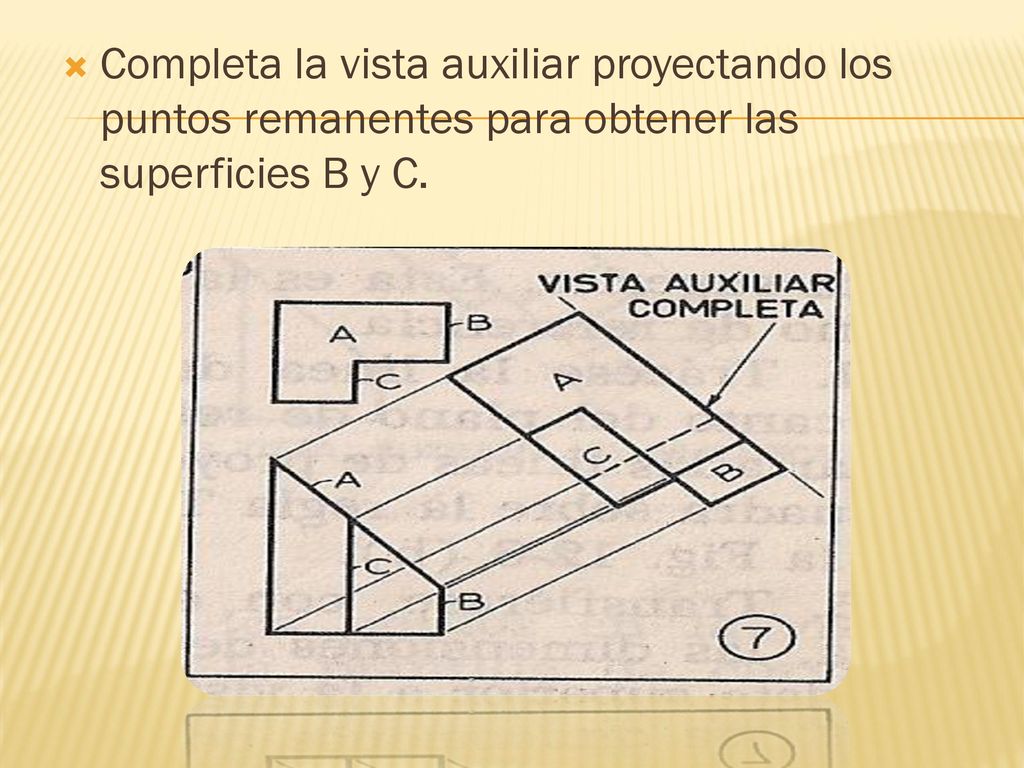

28 Completa la vista auxiliar proyectando los puntos remanentes para obtener las superficies B y C.

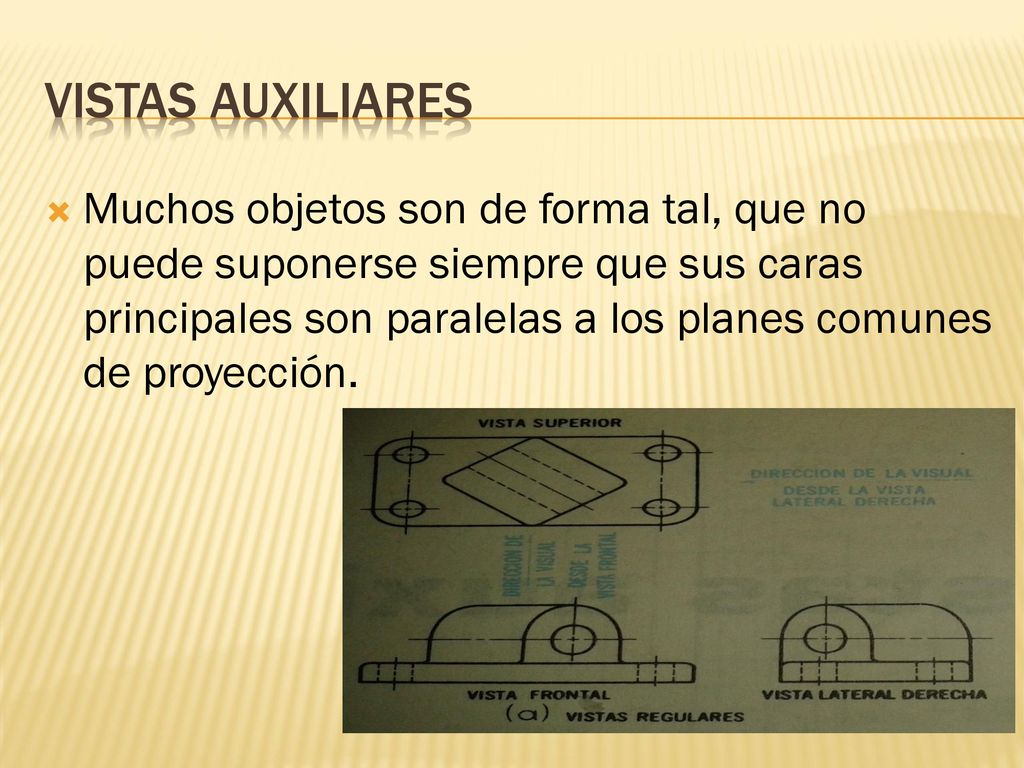

29 Vistas Auxiliares Muchos objetos son de forma tal, que no puede suponerse siempre que sus caras principales son paralelas a los planes comunes de proyección.

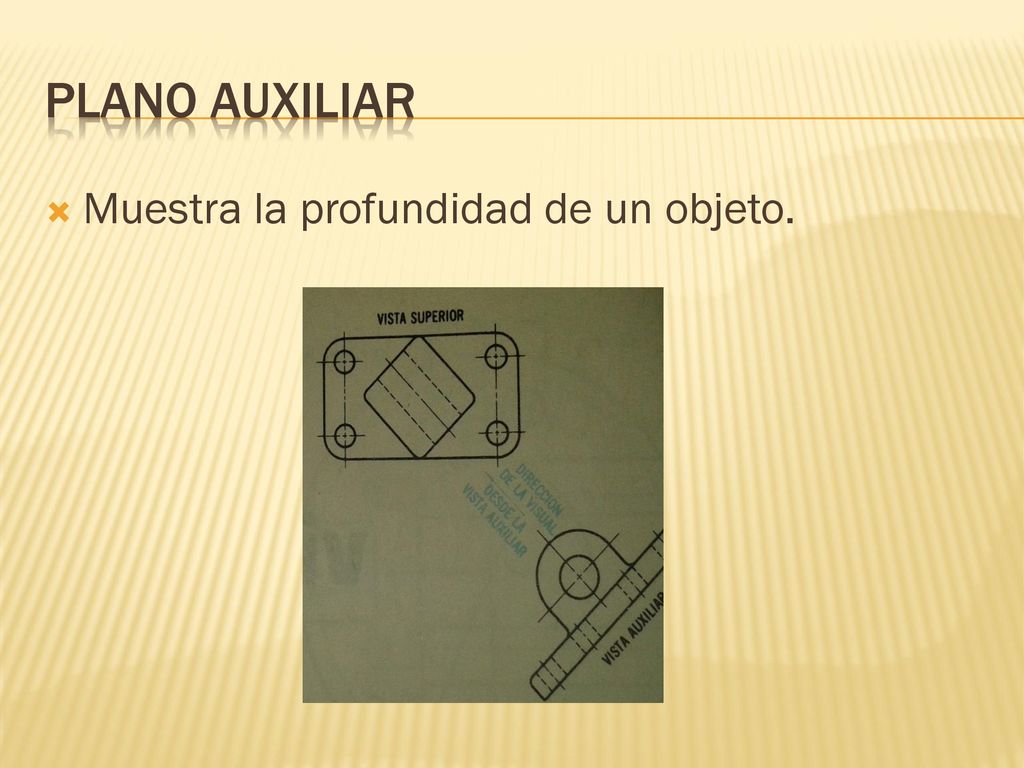

30 Plano auxiliar Muestra la profundidad de un objeto.

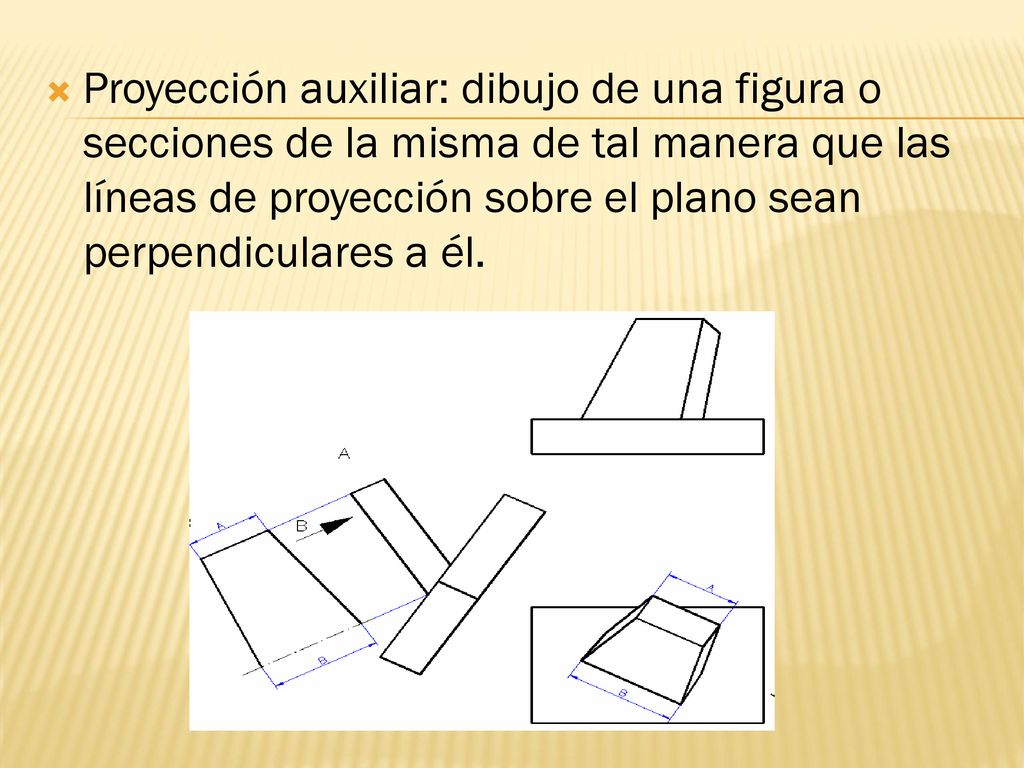

31 Proyección auxiliar: dibujo de una figura o secciones de la misma de tal manera que las líneas de proyección sobre el plano sean perpendiculares a él.

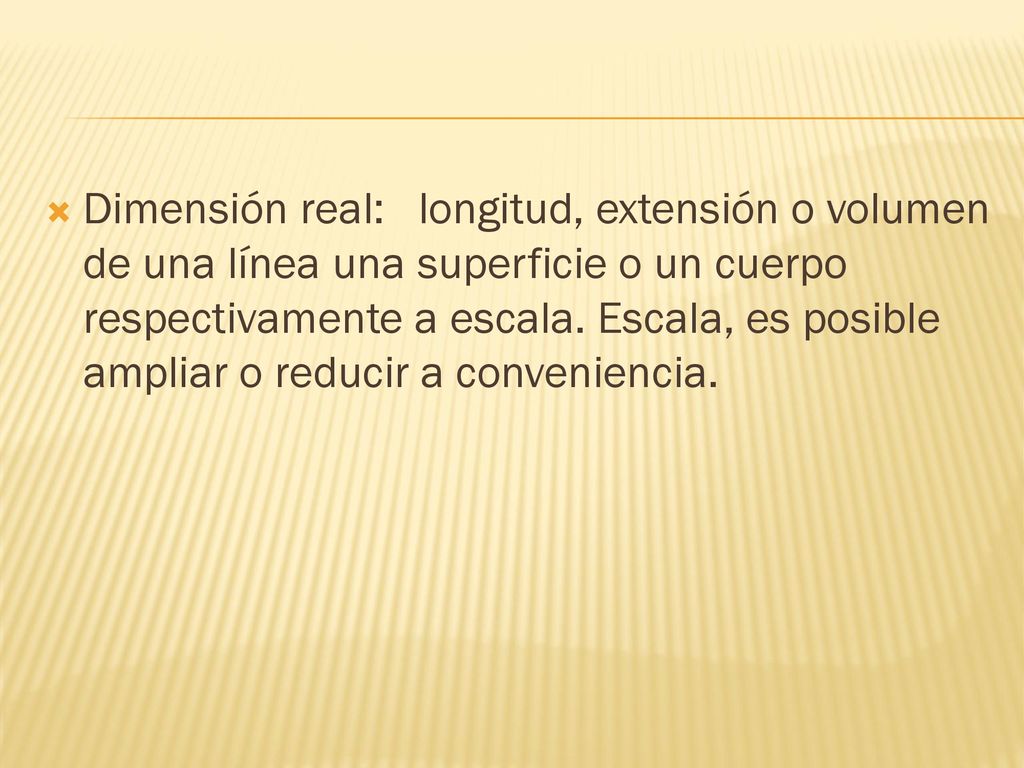

32 Dimensión real:   longitud, extensión o volumen de una línea una superficie o un cuerpo respectivamente a escala. Escala, es posible ampliar o reducir a conveniencia.

33 VISTAS DE PIEZAS SIMÉTRICAS
En los casos de piezas con uno o varios ejes de simetría, puede representarse dicha pieza mediante una fracción de su vista

34 Vistas cambiadas de posición
Cuando por motivos excepcionales, una vista no ocupe su posición según el método adoptado, se indicará la dirección de observación mediante una flecha y una letra mayúscula

35 Vistas de detalle  Si un detalle de una pieza, no quedara bien definido mediante las vistas normales, podrá dibujarse un vista parcial de dicho detalle. En la vista de detalle, se indicará la letra mayúscula identificativa de la dirección desde la que se ve dicha vista, y se limitará mediante una línea fina a mano alzada.

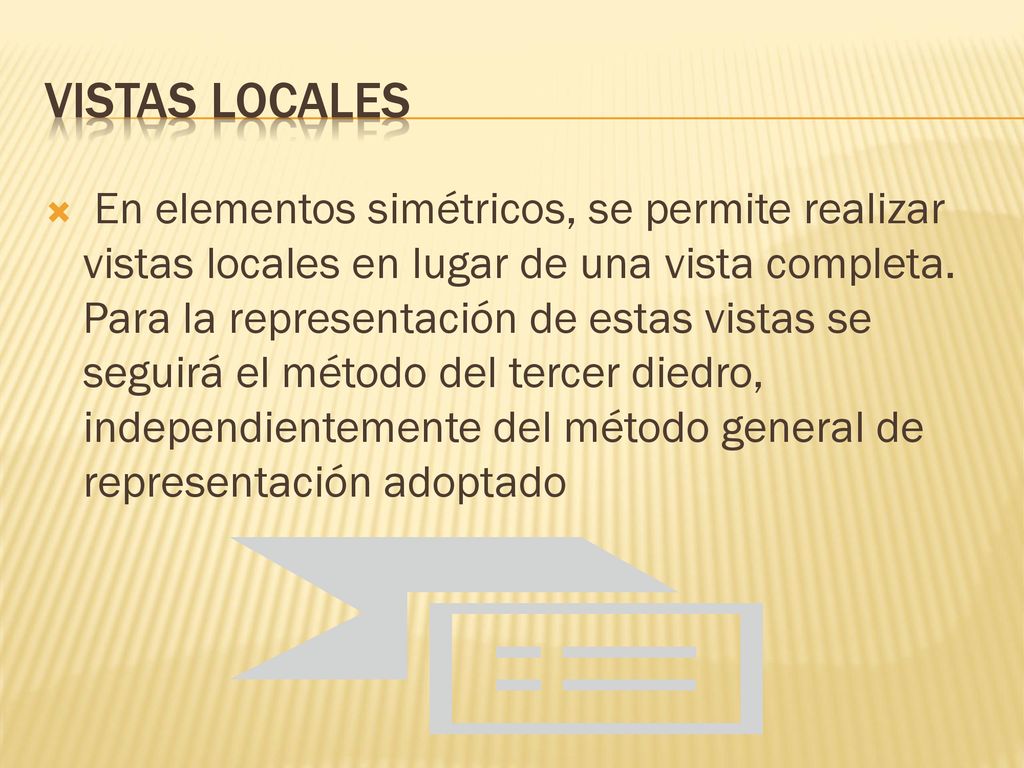

36 Vistas locales  En elementos simétricos, se permite realizar vistas locales en lugar de una vista completa. Para la representación de estas vistas se seguirá el método del tercer diedro, independientemente del método general de representación adoptado

37 Vistas giradas Tienen como objetivo, el evitar la representación de elementos de objetos, que en vista normal no aparecerían con su verdadera forma.

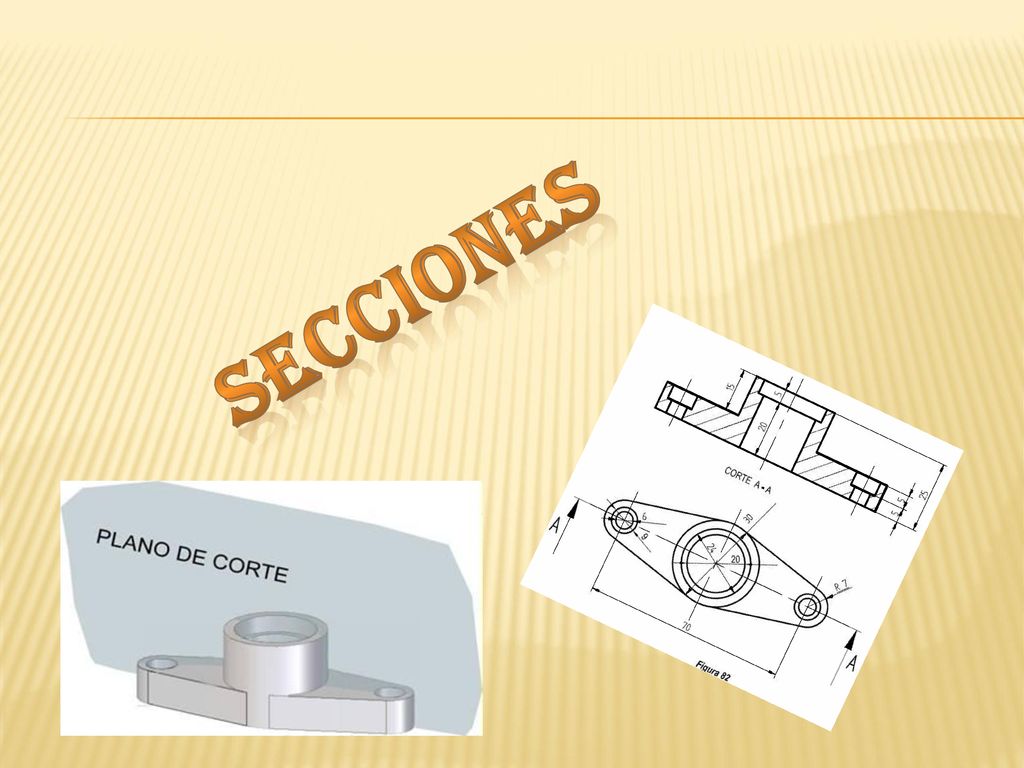

38 Secciones

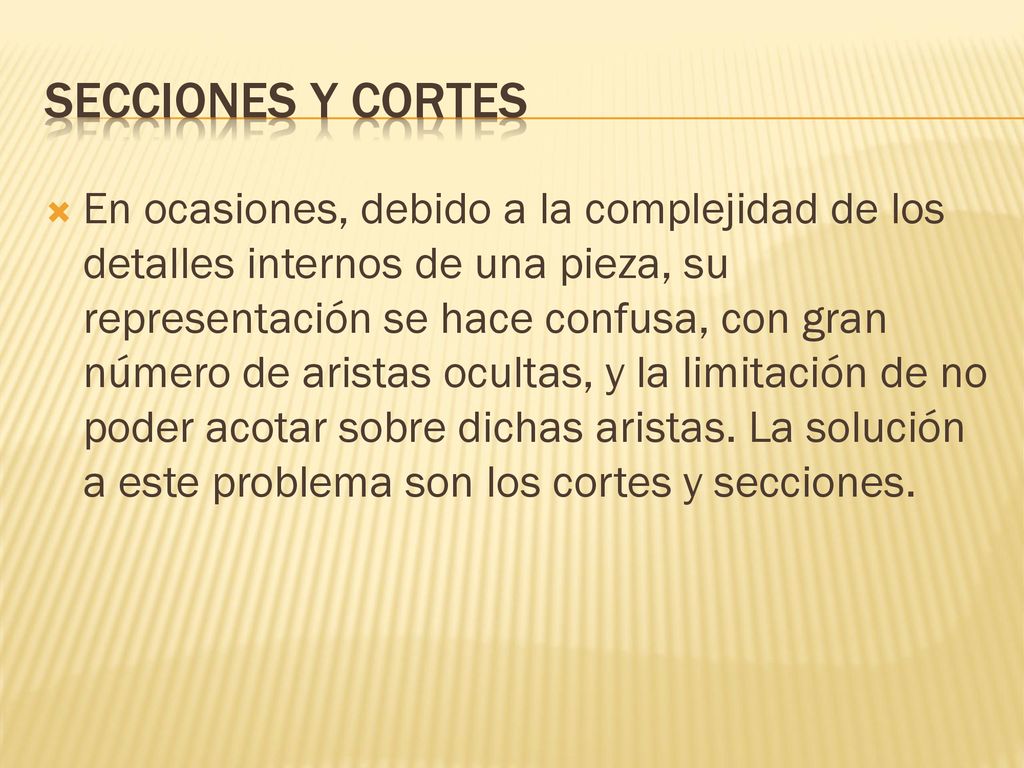

39 Secciones y cortes En ocasiones, debido a la complejidad de los detalles internos de una pieza, su representación se hace confusa, con gran número de aristas ocultas, y la limitación de no poder acotar sobre dichas aristas. La solución a este problema son los cortes y secciones.

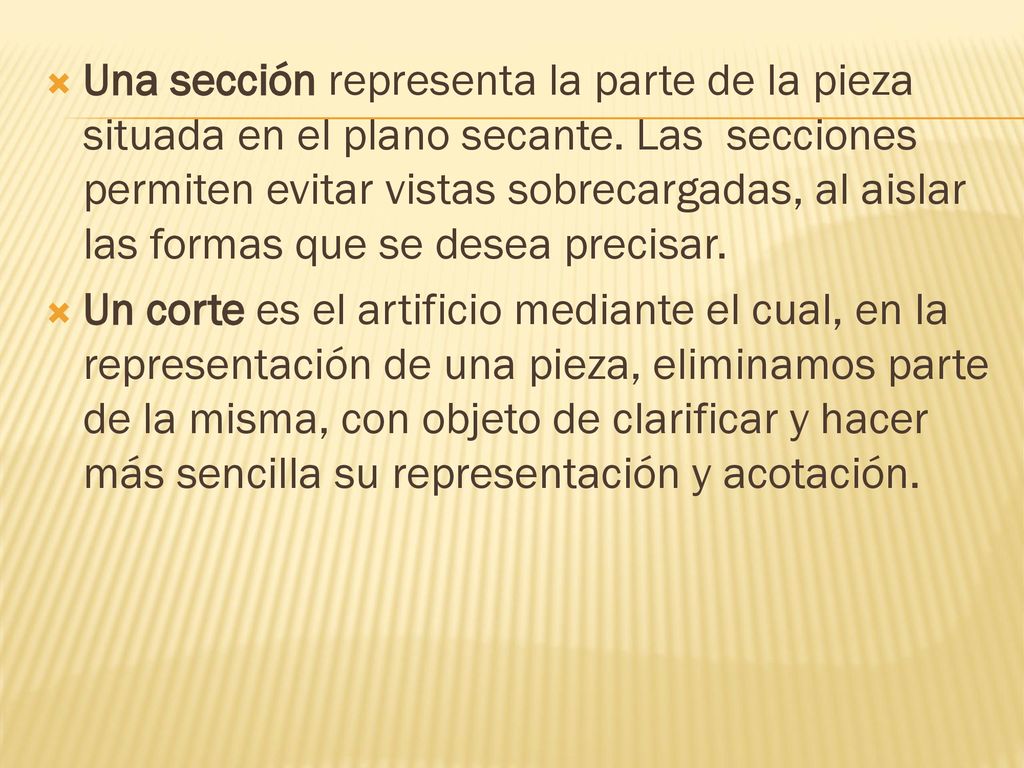

40 Una sección representa la parte de la pieza situada en el plano secante. Las secciones permiten evitar vistas sobrecargadas, al aislar las formas que se desea precisar. Un corte es el artificio mediante el cual, en la representación de una pieza, eliminamos parte de la misma, con objeto de clarificar y hacer más sencilla su representación y acotación.

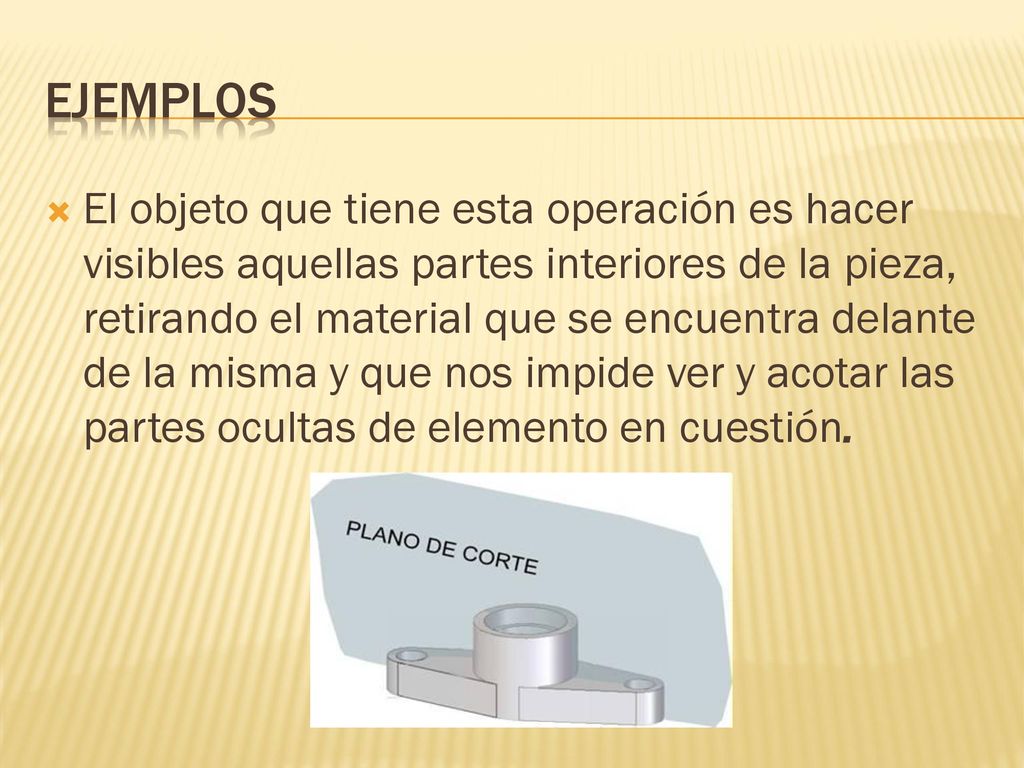

41 ejemplos El objeto que tiene esta operación es hacer visibles aquellas partes interiores de la pieza, retirando el material que se encuentra delante de la misma y que nos impide ver y acotar las partes ocultas de elemento en cuestión.

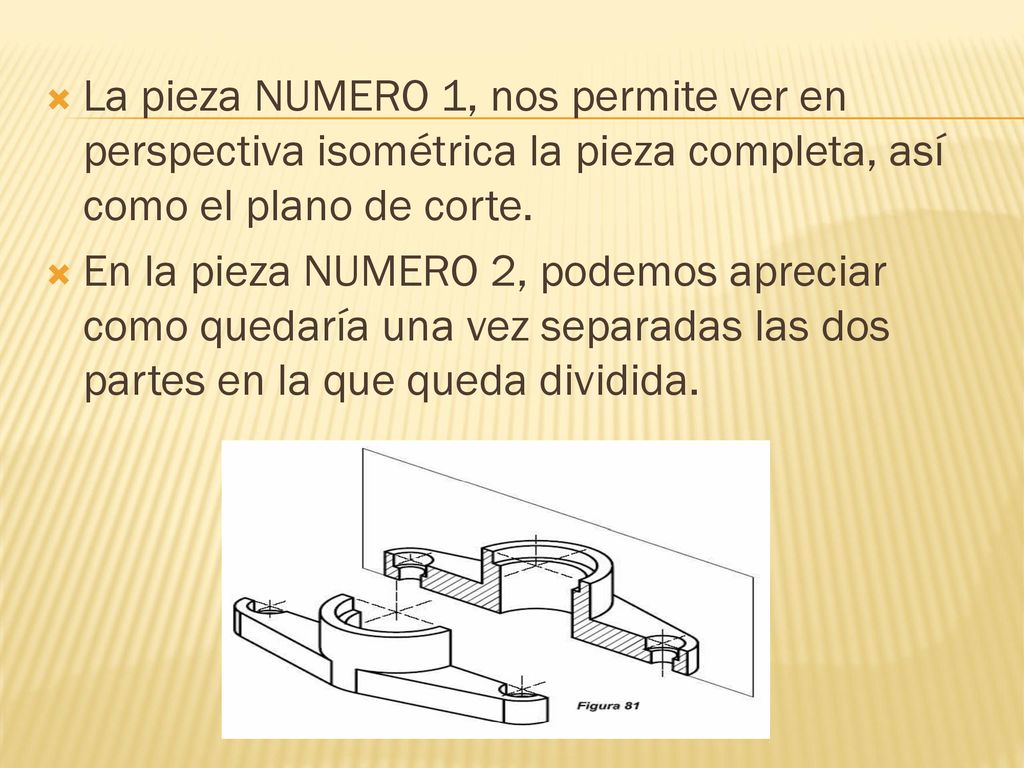

42 La pieza NUMERO 1, nos permite ver en perspectiva isométrica la pieza completa, así como el plano de corte. En la pieza NUMERO 2, podemos apreciar como quedaría una vez separadas las dos partes en la que queda dividida.

43 La pieza en el sistema diédrico quedaría como se indica en la NUMERO 3.
Como podemos observar las líneas ocultas correspondientes al alzado han sido eliminadas, consiguiendo por tanto un plano mucho más limpio y claro.

44

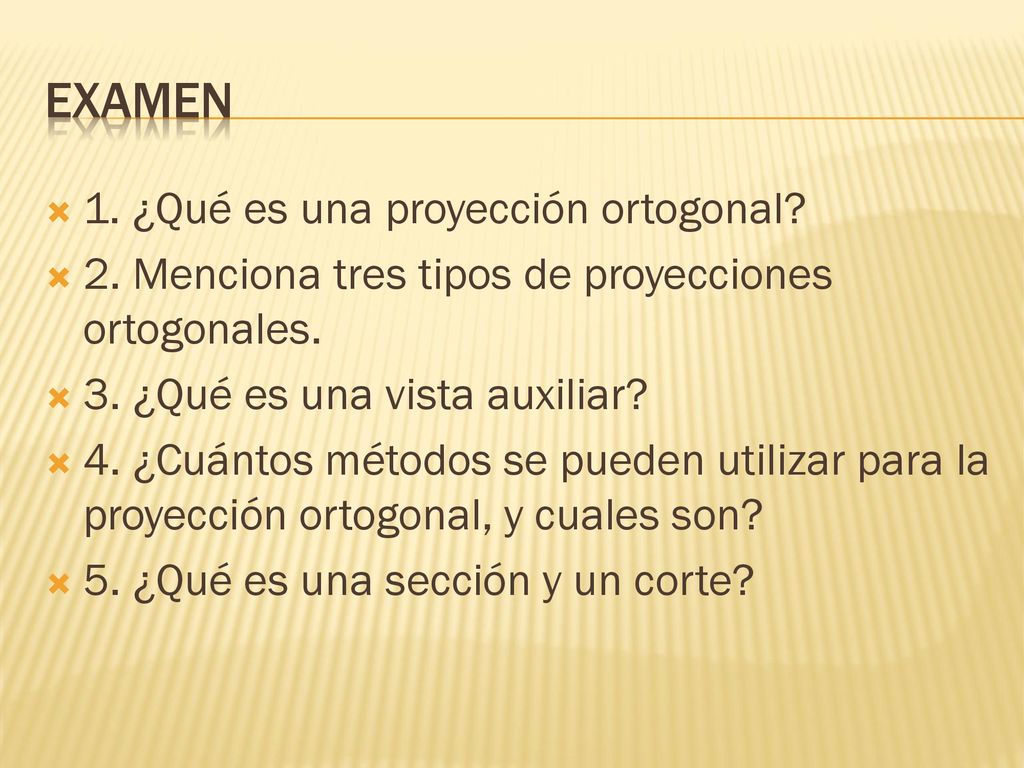

45 examen 1. ¿Qué es una proyección ortogonal?
2. Menciona tres tipos de proyecciones ortogonales. 3. ¿Qué es una vista auxiliar? 4. ¿Cuántos métodos se pueden utilizar para la proyección ortogonal, y cuales son? 5. ¿Qué es una sección y un corte?
