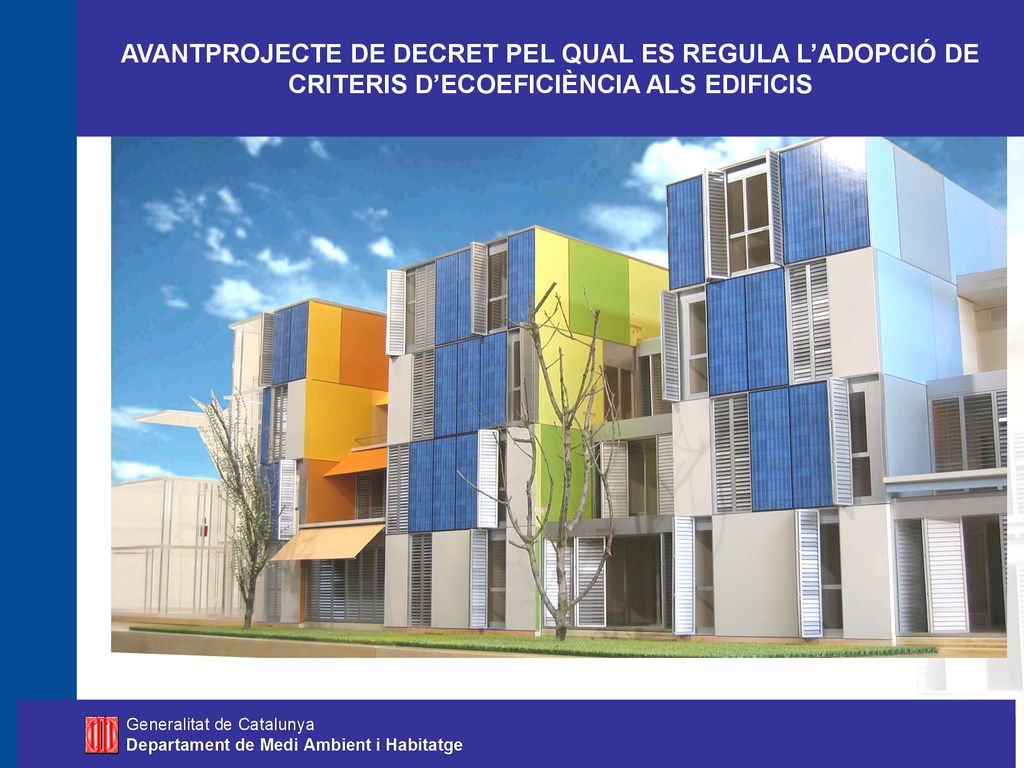

1 AVANTPROJECTE DE DECRET PEL QUAL ES REGULA L’ADOPCIÓ DE CRITERIS D’ECOEFICIÈNCIA ALS EDIFICIS
13 d'abril de 2005

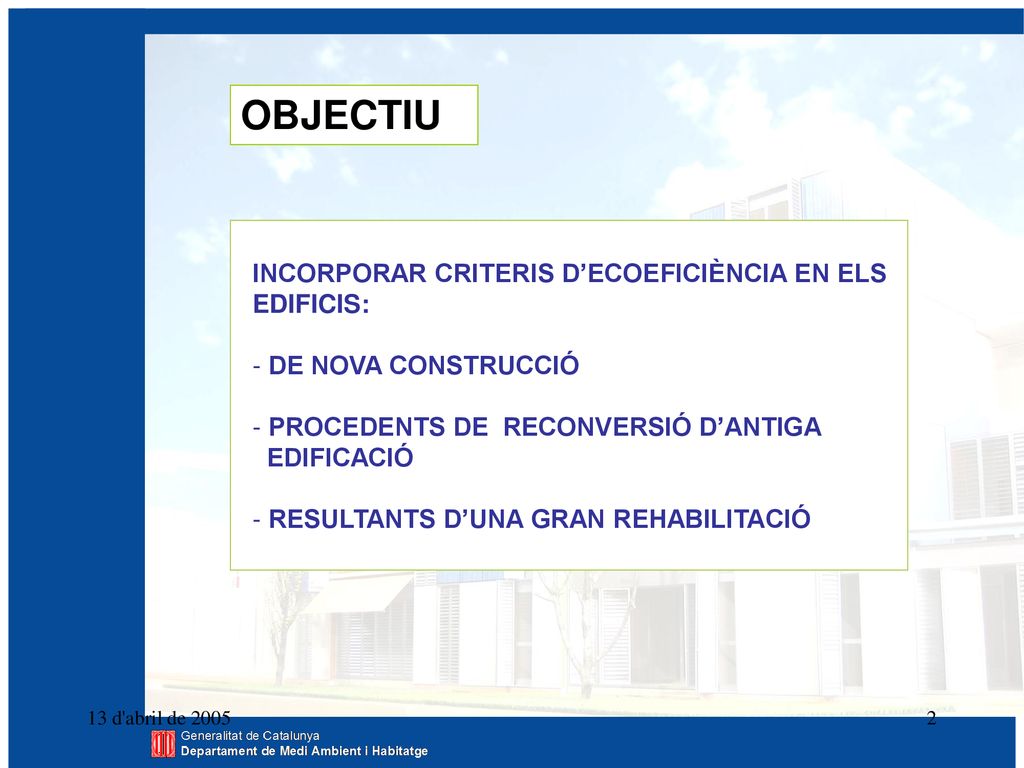

2 OBJECTIU INCORPORAR CRITERIS D’ECOEFICIÈNCIA EN ELS EDIFICIS:
DE NOVA CONSTRUCCIÓ PROCEDENTS DE RECONVERSIÓ D’ANTIGA EDIFICACIÓ RESULTANTS D’UNA GRAN REHABILITACIÓ 13 d'abril de 2005

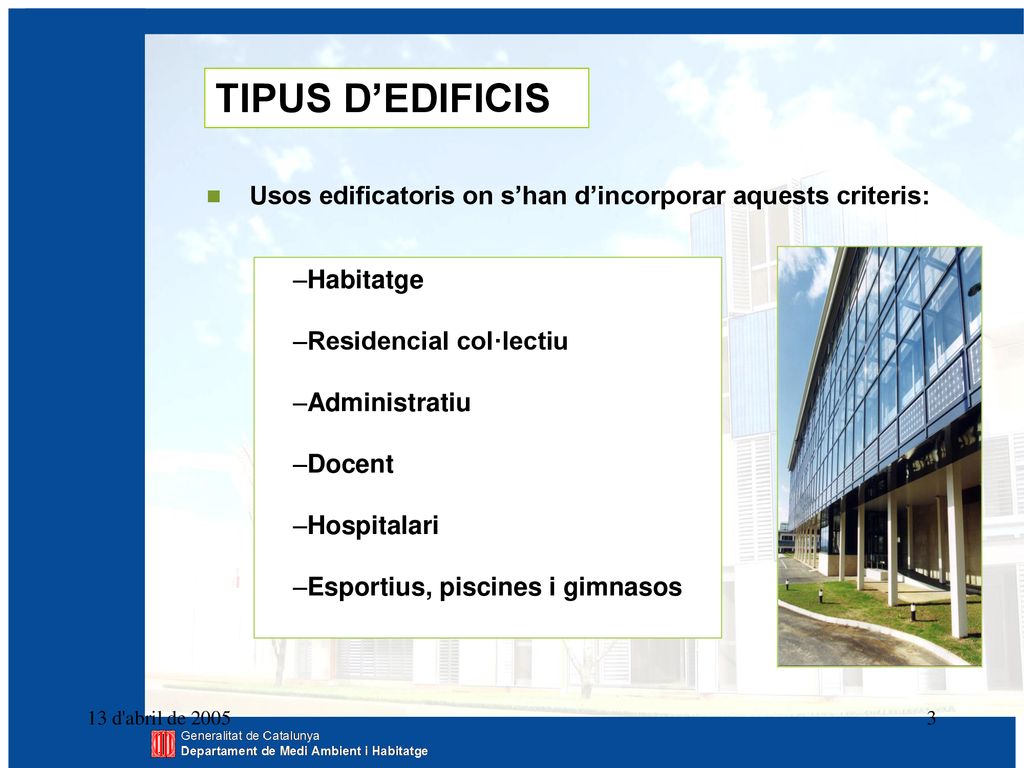

3 TIPUS D’EDIFICIS  Usos edificatoris on s’han d’incorporar aquests criteris: Habitatge Residencial col·lectiu Administratiu Docent Hospitalari Esportius, piscines i gimnasos 13 d'abril de 2005

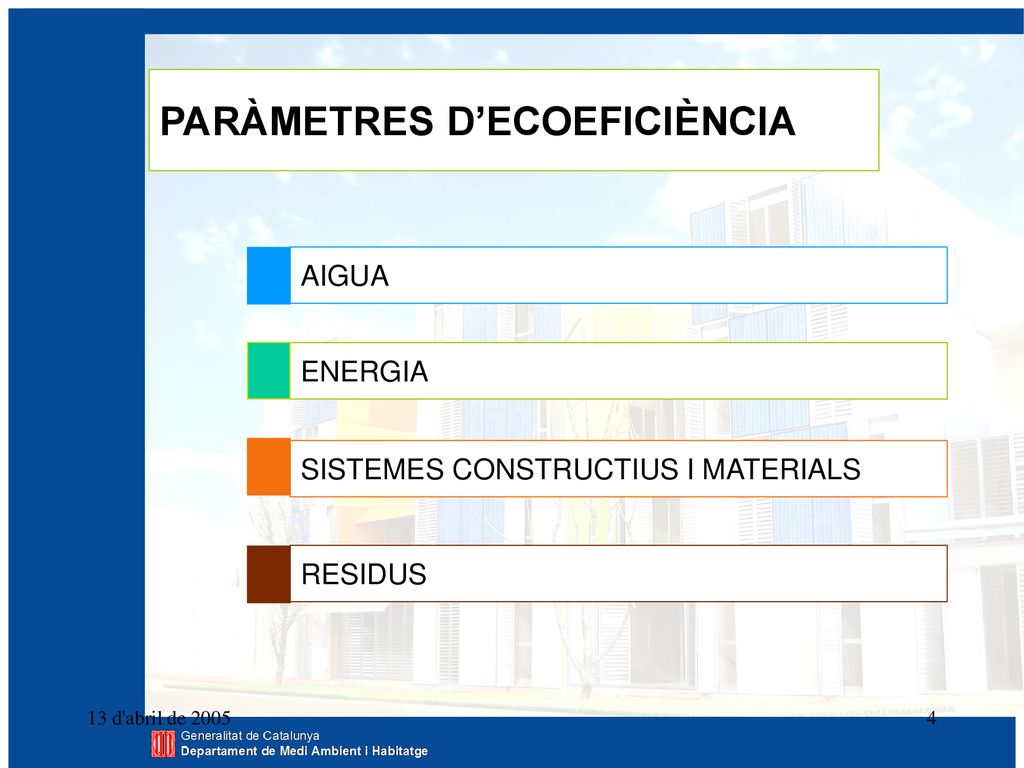

4 PARÀMETRES D’ECOEFICIÈNCIA
AIGUA ENERGIA SISTEMES CONSTRUCTIUS I MATERIALS RESIDUS 13 d'abril de 2005

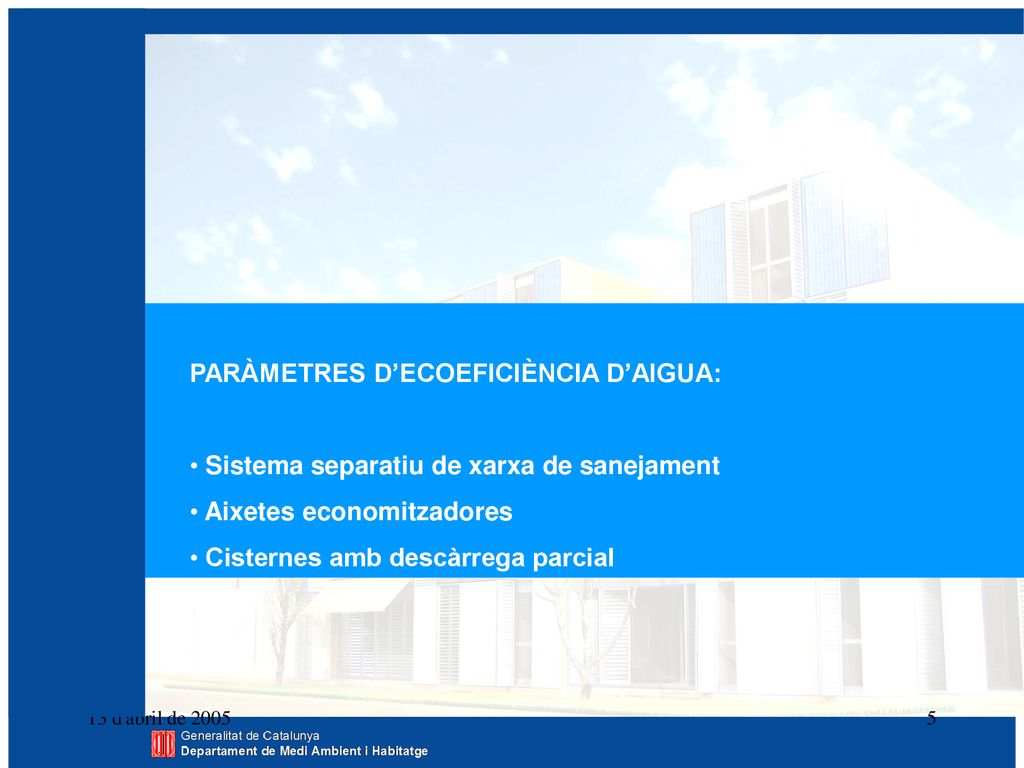

5 PARÀMETRES D’ECOEFICIÈNCIA D’AIGUA:
Sistema separatiu de xarxa de sanejament Aixetes economitzadores Cisternes amb descàrrega parcial 13 d'abril de 2005

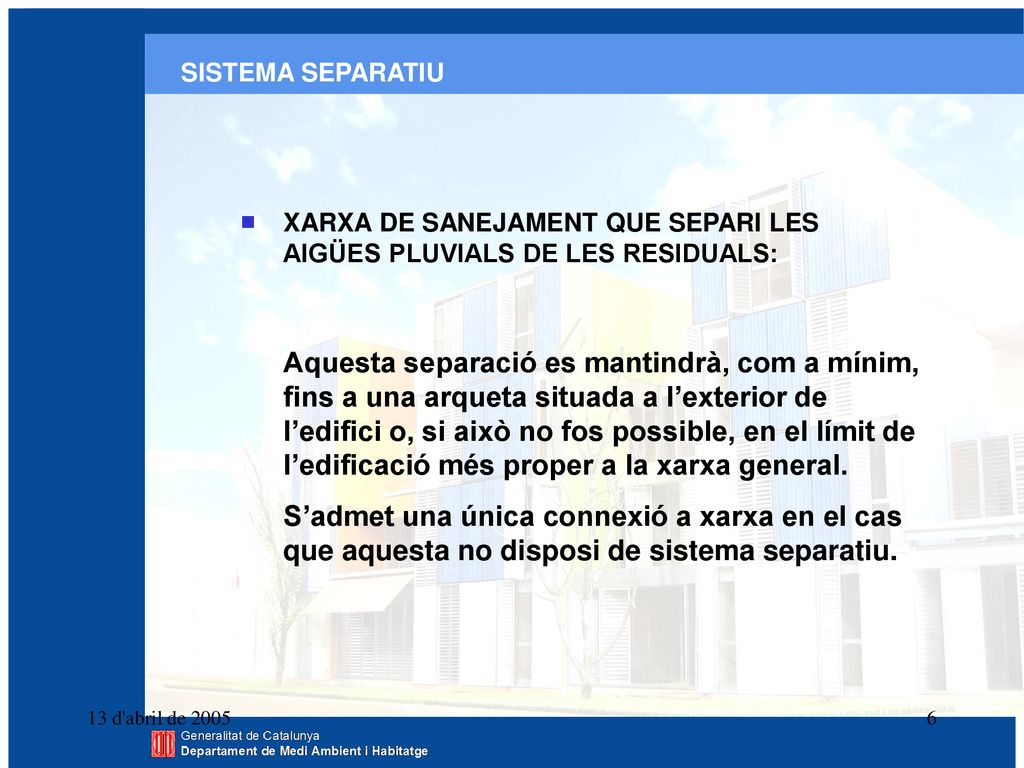

6 SISTEMA SEPARATIU  XARXA DE SANEJAMENT QUE SEPARI LES AIGÜES PLUVIALS DE LES RESIDUALS: Aquesta separació es mantindrà, com a mínim, fins a una arqueta situada a l’exterior de l’edifici o, si això no fos possible, en el límit de l’edificació més proper a la xarxa general. S’admet una única connexió a xarxa en el cas que aquesta no disposi de sistema separatiu. 13 d'abril de 2005

7 AIXETES I EQUIPS DE DUTXA:

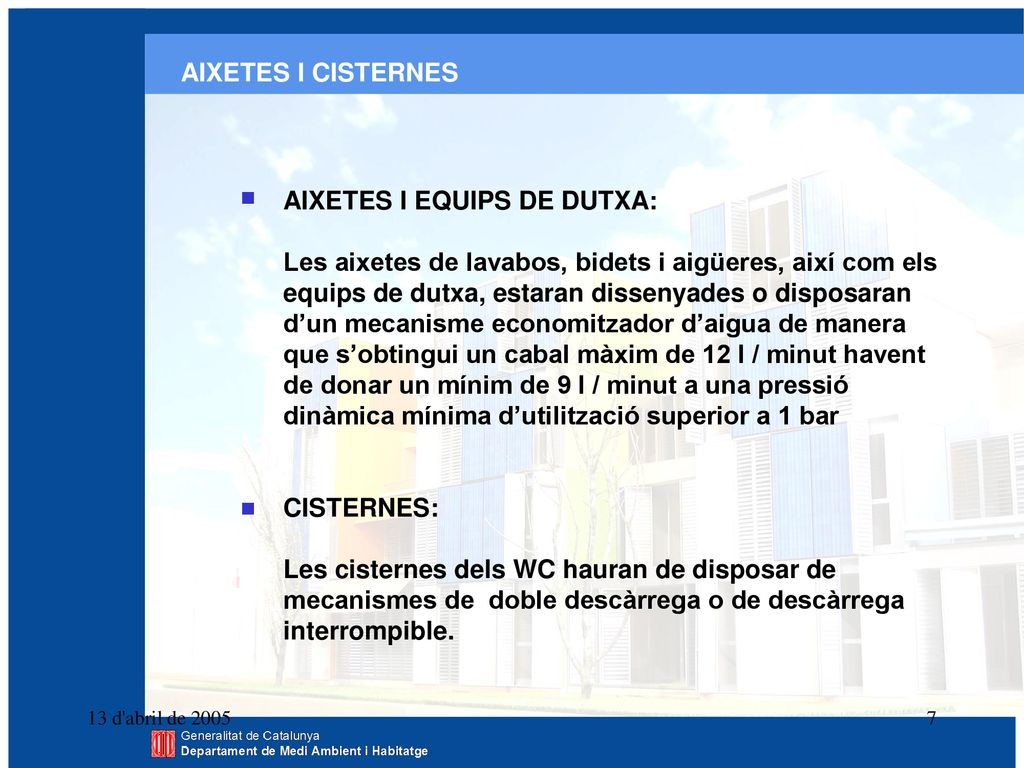

AIXETES I CISTERNES  AIXETES I EQUIPS DE DUTXA: Les aixetes de lavabos, bidets i aigüeres, així com els equips de dutxa, estaran dissenyades o disposaran d’un mecanisme economitzador d’aigua de manera que s’obtingui un cabal màxim de 12 l / minut havent de donar un mínim de 9 l / minut a una pressió dinàmica mínima d’utilització superior a 1 bar  CISTERNES: Les cisternes dels WC hauran de disposar de mecanismes de doble descàrrega o de descàrrega interrompible. 13 d'abril de 2005

8 PARÀMETRES D’ECOEFICIÈNCIA D’ENERGIA:

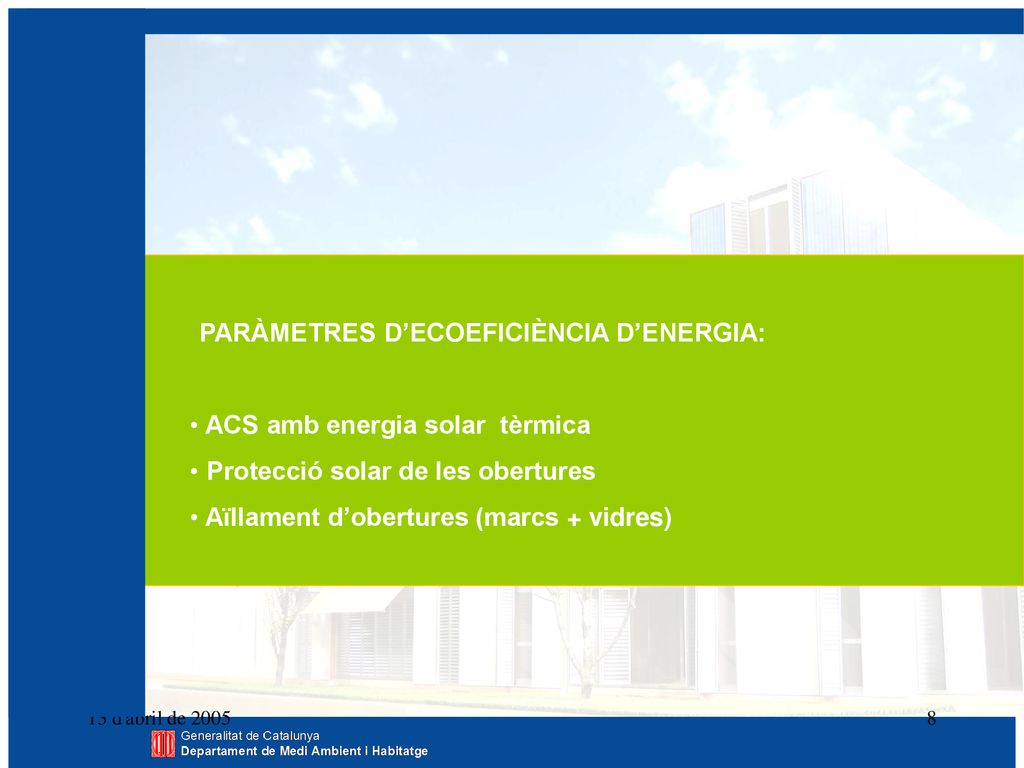

ACS amb energia solar tèrmica Protecció solar de les obertures Aïllament d’obertures (marcs + vidres) 13 d'abril de 2005

9 ACS AMB ENERGIA SOLAR TÈRMICA

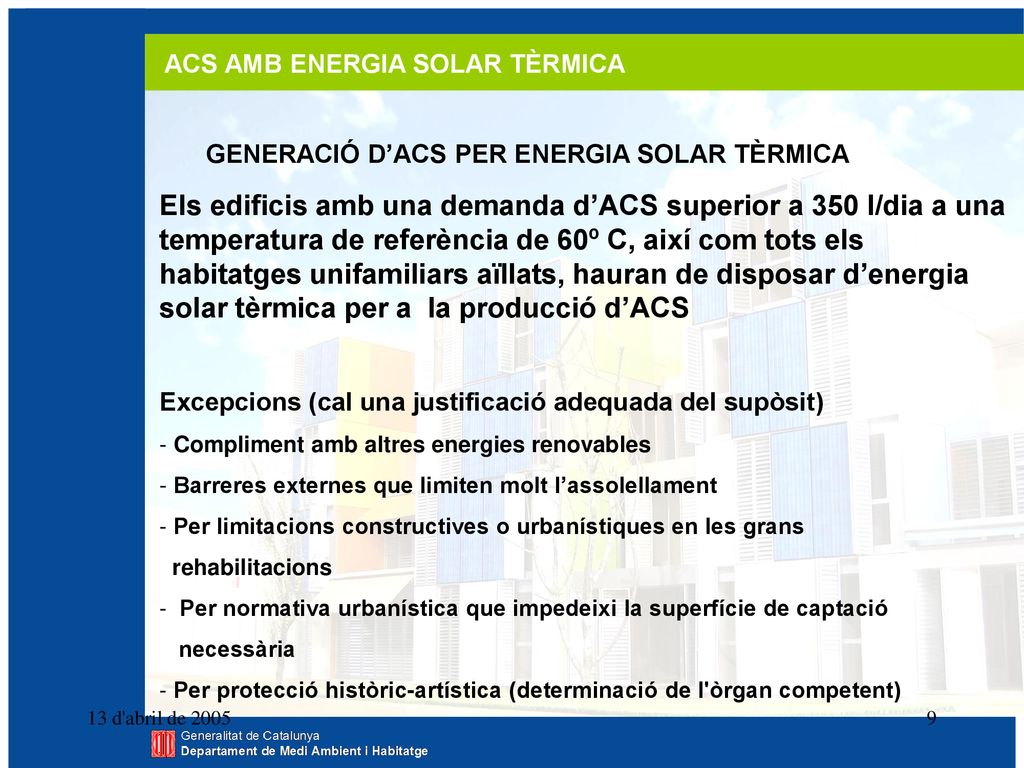

CRITERIS D’ECOEFICIÈNCIA (I): Energia GENERACIÓ D’ACS PER ENERGIA SOLAR TÈRMICA Els edificis amb una demanda d’ACS superior a 350 l/dia a una temperatura de referència de 60º C, així com tots els habitatges unifamiliars aïllats, hauran de disposar d’energia solar tèrmica per a la producció d’ACS Excepcions (cal una justificació adequada del supòsit) Compliment amb altres energies renovables Barreres externes que limiten molt l’assolellament Per limitacions constructives o urbanístiques en les grans rehabilitacions Per normativa urbanística que impedeixi la superfície de captació necessària Per protecció històric-artística (determinació de l'òrgan competent) 13 d'abril de 2005

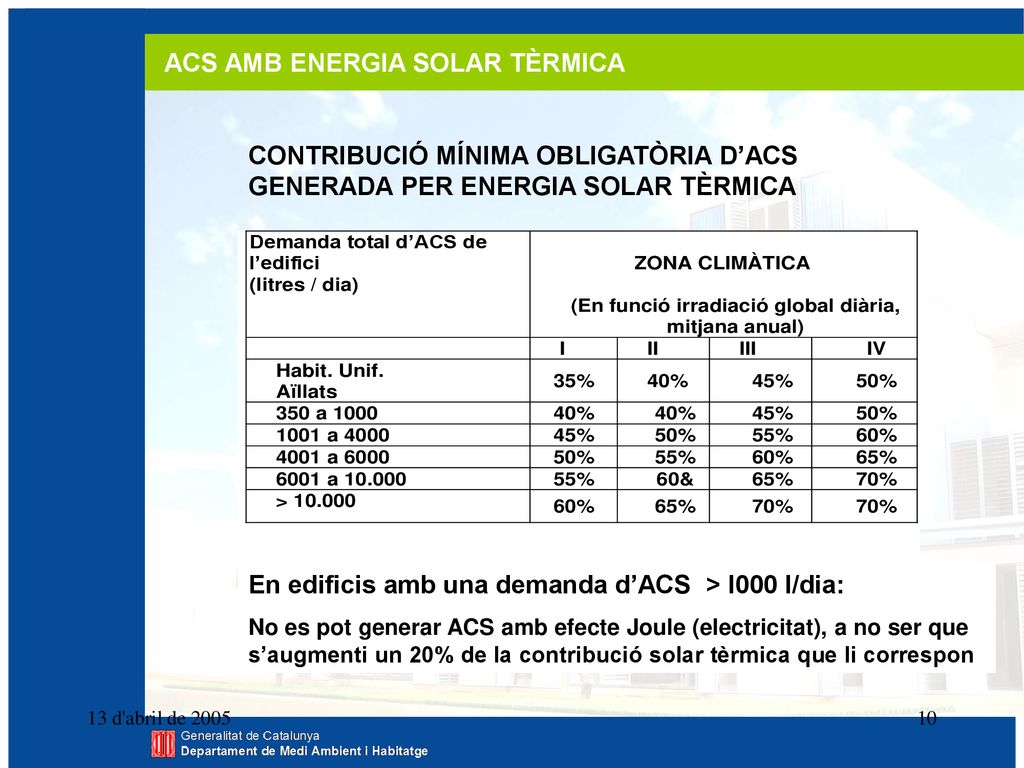

10 ACS AMB ENERGIA SOLAR TÈRMICA CRITERIS D’ECOEFICIÈNCIA (I): Energia
CONTRIBUCIÓ MÍNIMA OBLIGATÒRIA D’ACS GENERADA PER ENERGIA SOLAR TÈRMICA En edificis amb una demanda d’ACS > l000 l/dia: No es pot generar ACS amb efecte Joule (electricitat), a no ser que s’augmenti un 20% de la contribució solar tèrmica que li correspon 13 d'abril de 2005

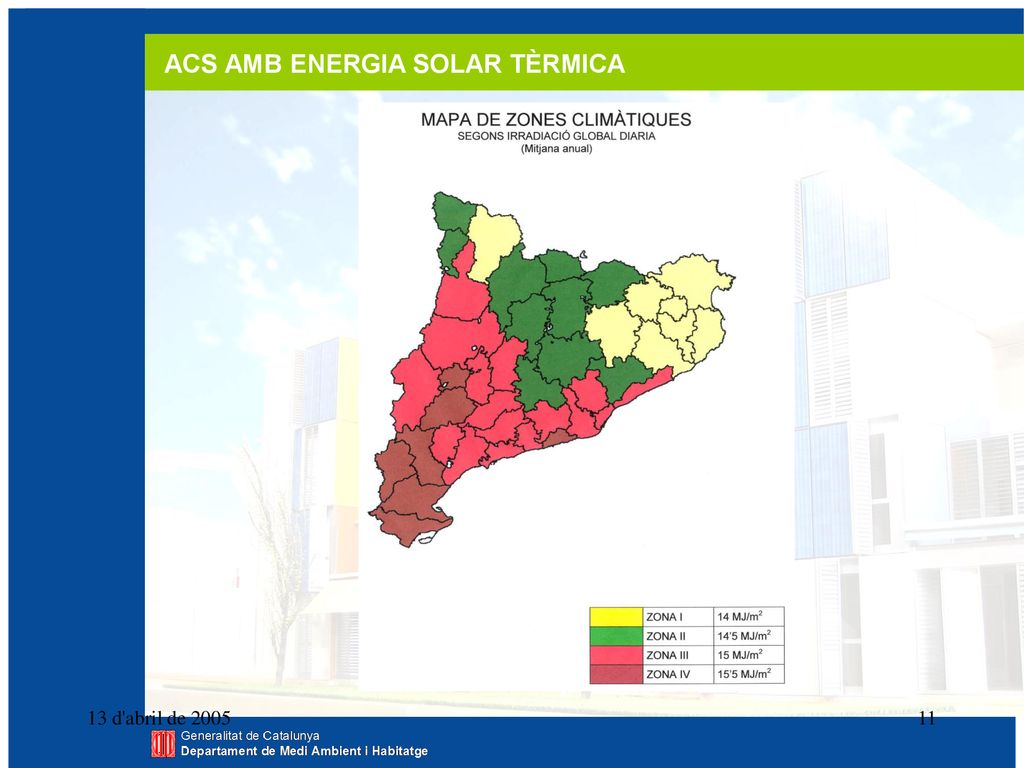

11 ACS AMB ENERGIA SOLAR TÈRMICA
13 d'abril de 2005

12 ACS AMB ENERGIA SOLAR TÈRMICA CRITERIS D’ECOEFICIÈNCIA (I): Energia

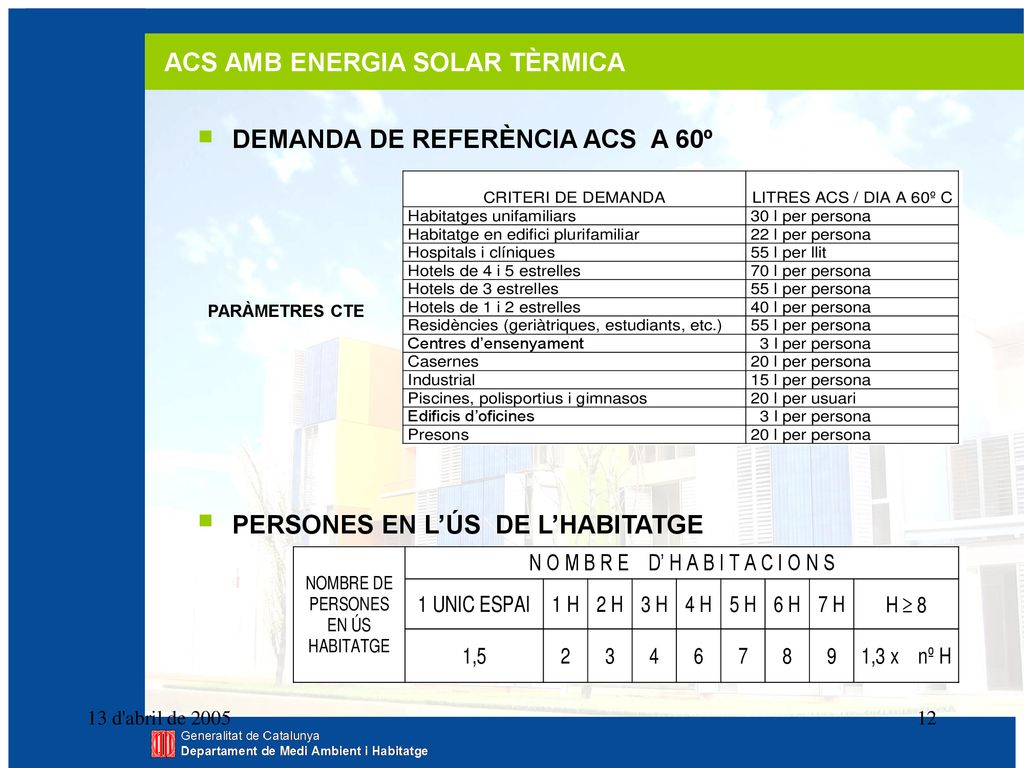

 DEMANDA DE REFERÈNCIA ACS A 60º PARÀMETRES CTE  PERSONES EN L’ÚS DE L’HABITATGE 13 d'abril de 2005

13 6 5 2 1 4 3 2 1 4 3 ACS AMB ENERGIA SOLAR TÈRMICA

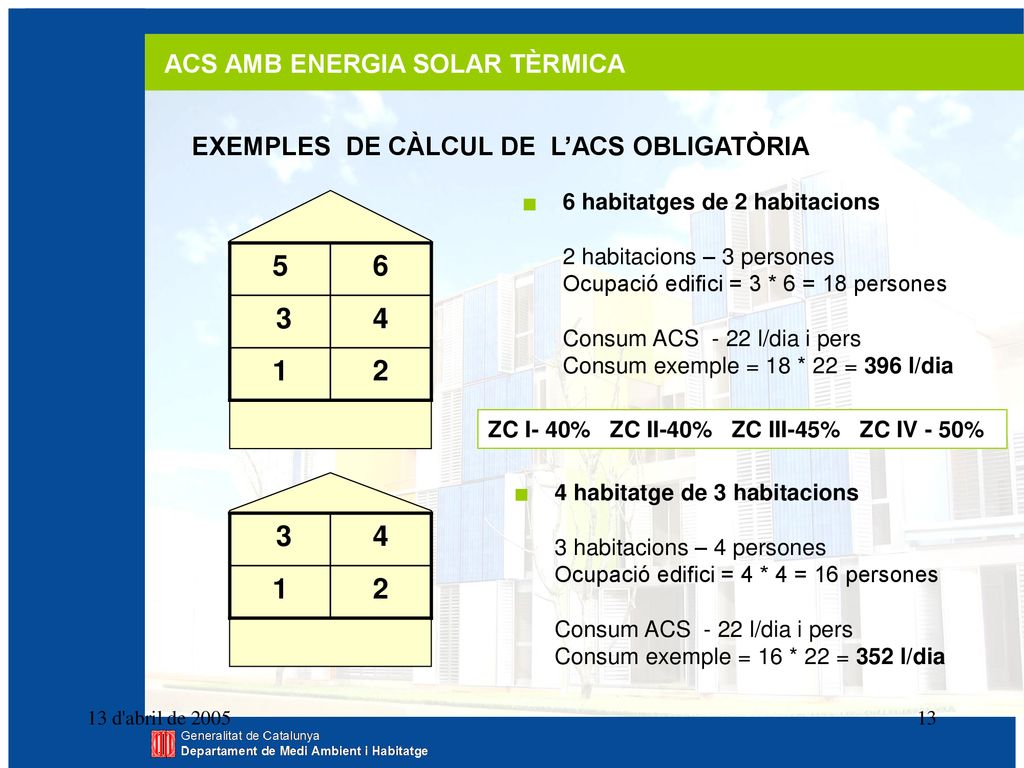

CRITERIS D’ECOEFICIÈNCIA (I): Energia EXEMPLES DE CÀLCUL DE L’ACS OBLIGATÒRIA  6 habitatges de 2 habitacions 2 habitacions – 3 persones Ocupació edifici = 3 * 6 = 18 persones Consum ACS l/dia i pers Consum exemple = 18 * 22 = 396 l/dia 6 5 2 1 4 3 ZC I- 40% ZC II-40% ZC III-45% ZC IV - 50% 2 1 4 3  4 habitatge de 3 habitacions 3 habitacions – 4 persones Ocupació edifici = 4 * 4 = 16 persones Consum ACS l/dia i pers Consum exemple = 16 * 22 = 352 l/dia 13 d'abril de 2005

14 CRITERIS D’ECOEFICIÈNCIA (I): Energia

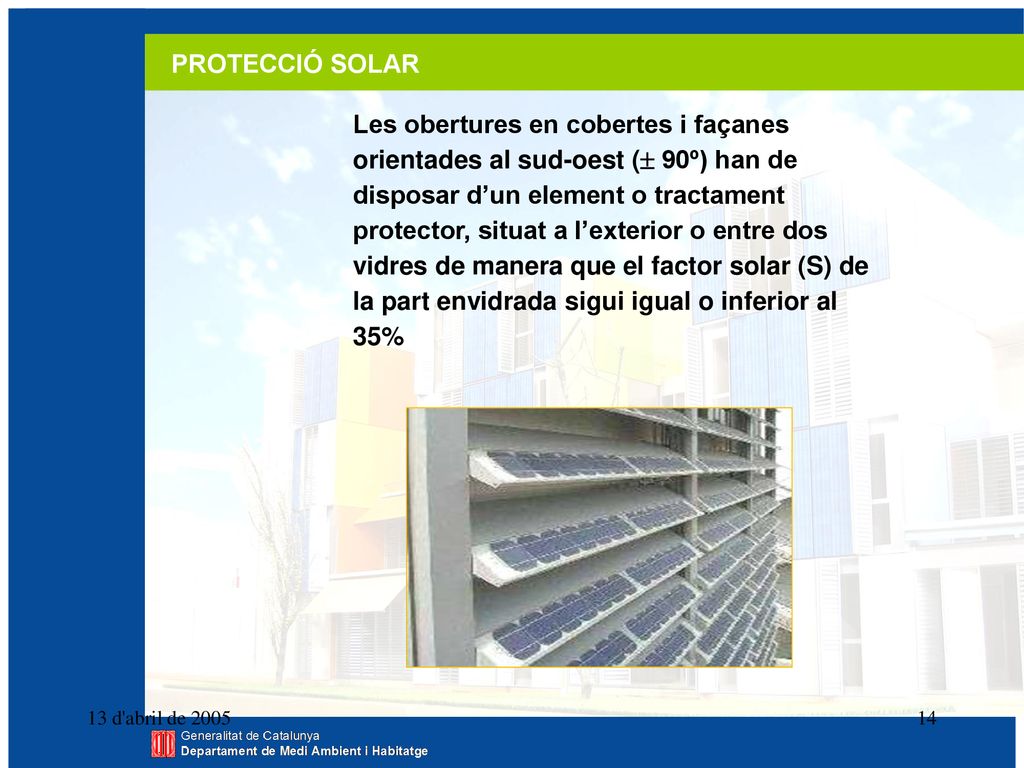

PROTECCIÓ SOLAR CRITERIS D’ECOEFICIÈNCIA (I): Energia CRITERIS D’ECOEFICIÈNCIA (I): Energia Les obertures en cobertes i façanes orientades al sud-oest ( 90º) han de disposar d’un element o tractament protector, situat a l’exterior o entre dos vidres de manera que el factor solar (S) de la part envidrada sigui igual o inferior al 35% 13 d'abril de 2005

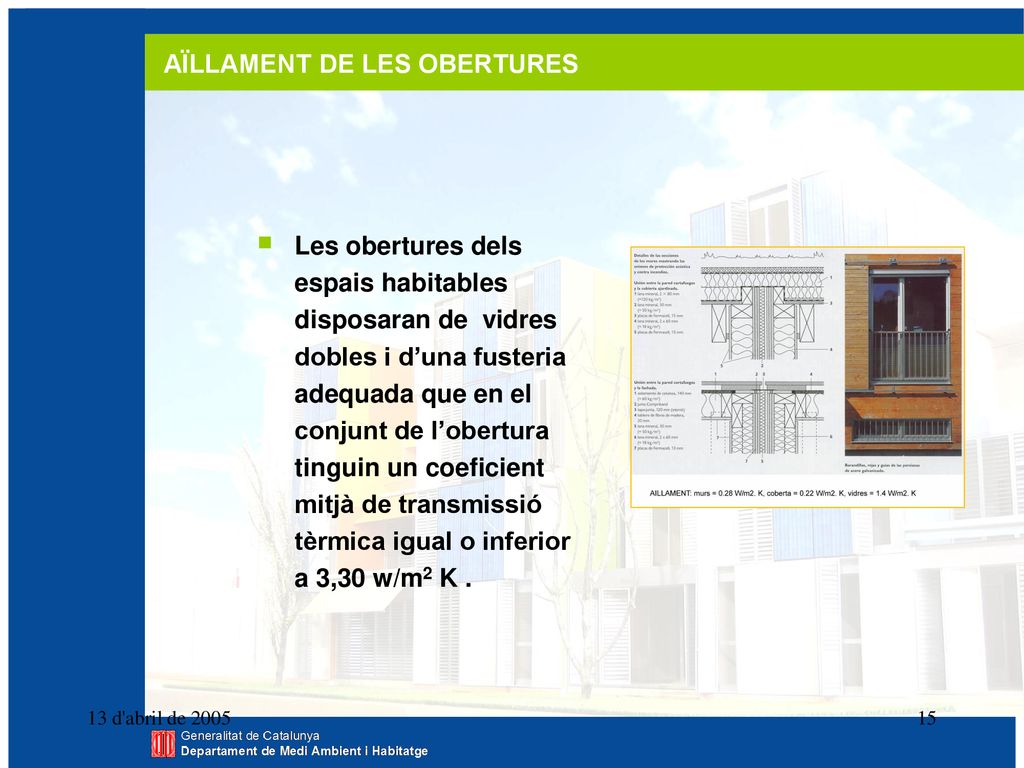

15 AÏLLAMENT DE LES OBERTURES CRITERIS D’ECOEFICIÈNCIA (I): Energia
 Les obertures dels espais habitables disposaran de vidres dobles i d’una fusteria adequada que en el conjunt de l’obertura tinguin un coeficient mitjà de transmissió tèrmica igual o inferior a 3,30 w/m2 K . 13 d'abril de 2005

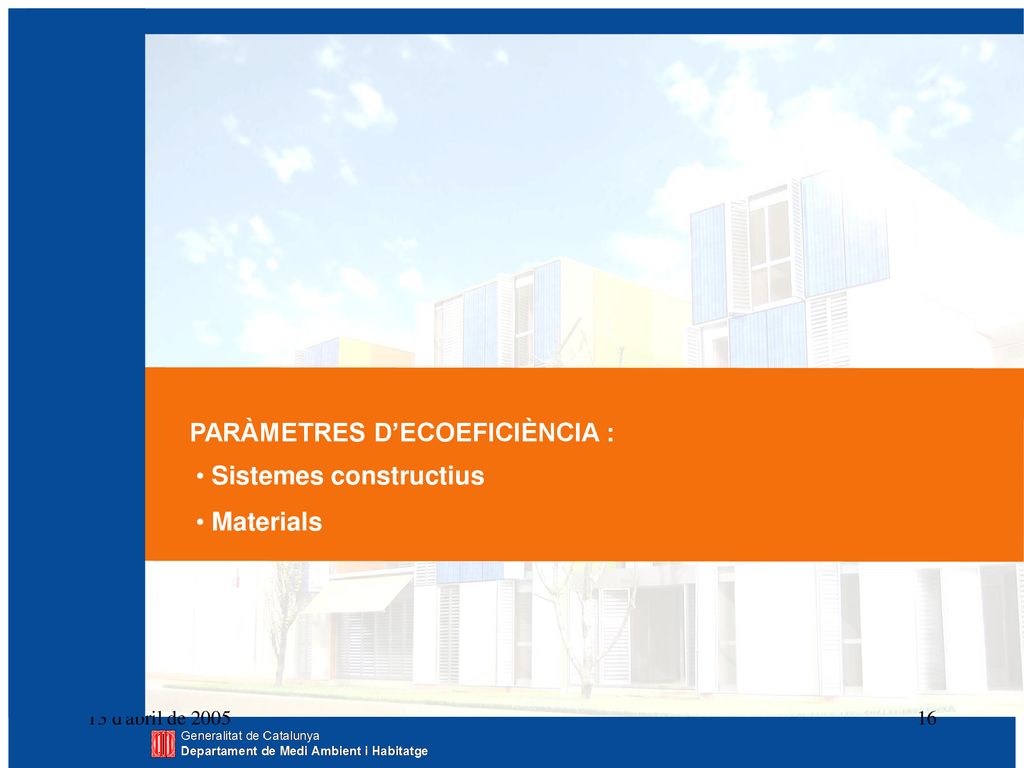

16 PARÀMETRES D’ECOEFICIÈNCIA : Sistemes constructius Materials
13 d'abril de 2005

17 SISTEMES CONSTRUCTIUS I

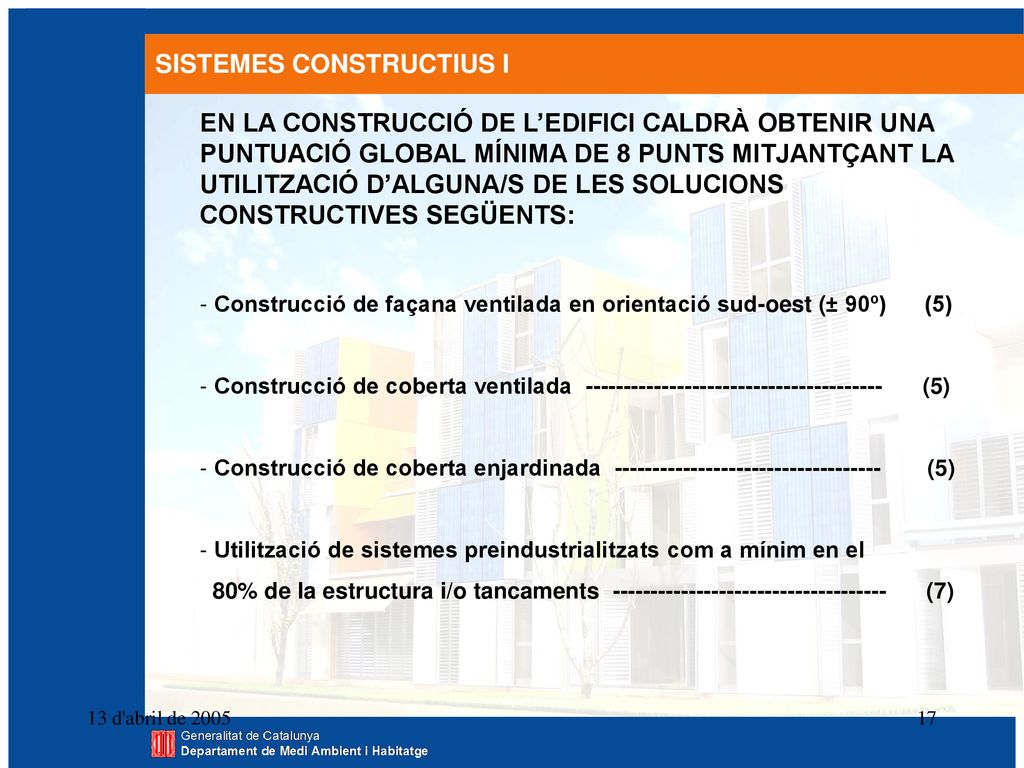

EN LA CONSTRUCCIÓ DE L’EDIFICI CALDRÀ OBTENIR UNA PUNTUACIÓ GLOBAL MÍNIMA DE 8 PUNTS MITJANTÇANT LA UTILITZACIÓ D’ALGUNA/S DE LES SOLUCIONS CONSTRUCTIVES SEGÜENTS: Construcció de façana ventilada en orientació sud-oest (± 90º) (5) Construcció de coberta ventilada (5) Construcció de coberta enjardinada (5) Utilització de sistemes preindustrialitzats com a mínim en el 80% de la estructura i/o tancaments (7) 13 d'abril de 2005

18 SISTEMES CONSTRUCTIUS II

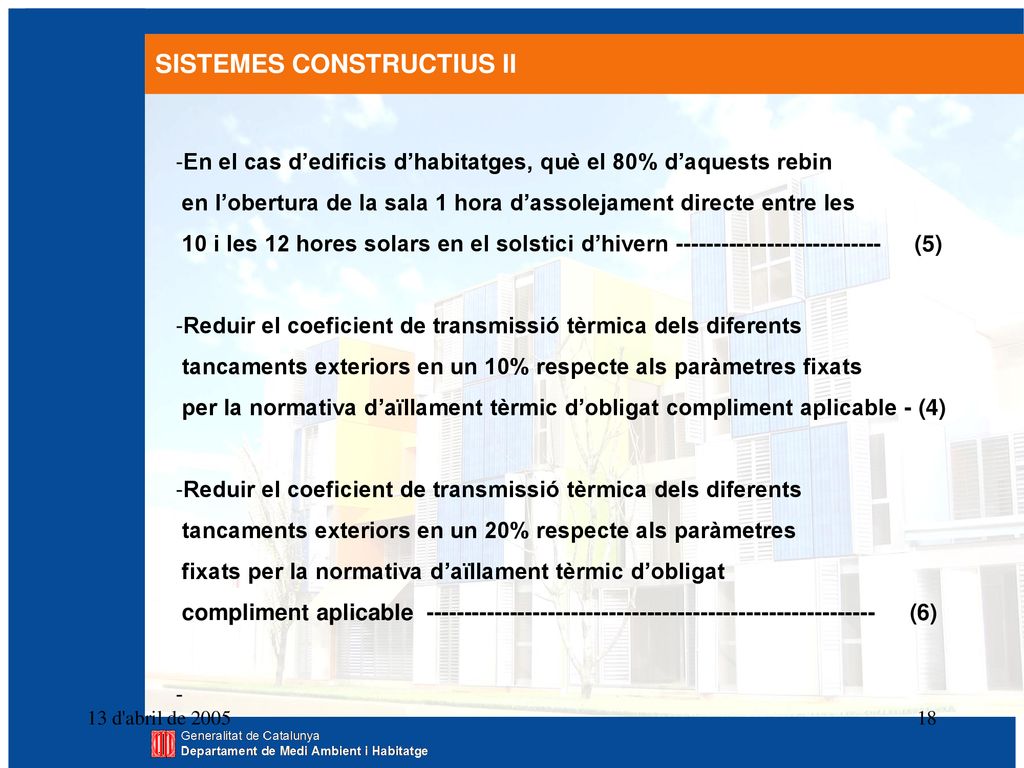

En el cas d’edificis d’habitatges, què el 80% d’aquests rebin en l’obertura de la sala 1 hora d’assolejament directe entre les 10 i les 12 hores solars en el solstici d’hivern (5) Reduir el coeficient de transmissió tèrmica dels diferents tancaments exteriors en un 10% respecte als paràmetres fixats per la normativa d’aïllament tèrmic d’obligat compliment aplicable - (4) tancaments exteriors en un 20% respecte als paràmetres fixats per la normativa d’aïllament tèrmic d’obligat compliment aplicable (6) 13 d'abril de 2005

19 SISTEMES CONSTRUCTIUS II

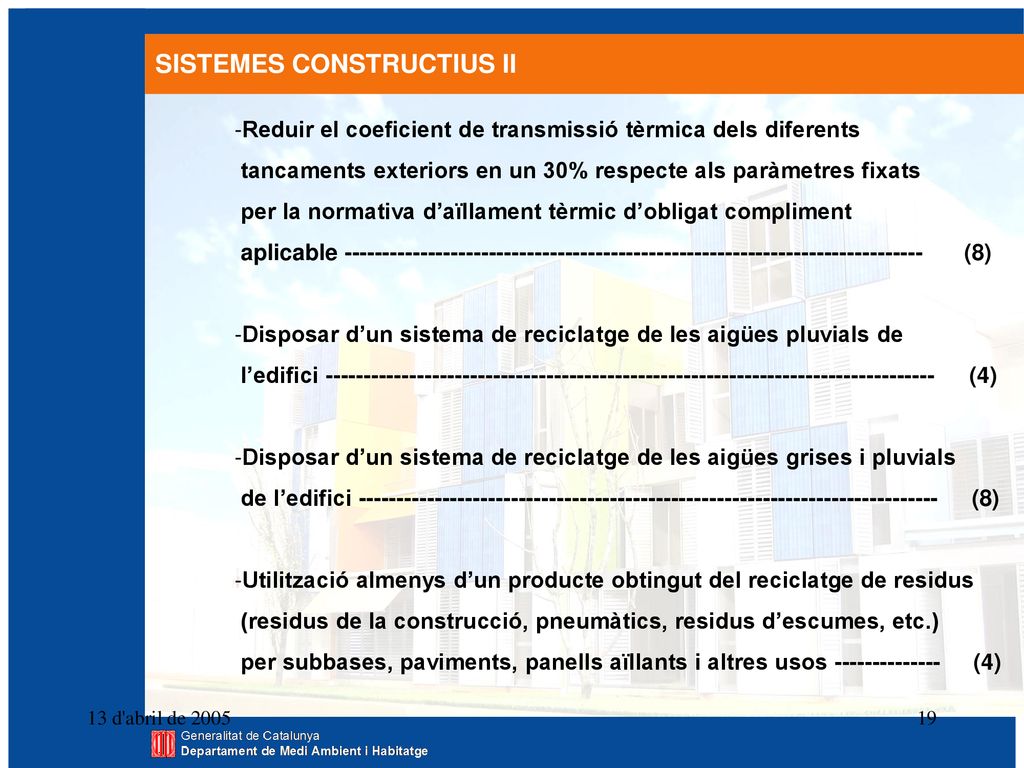

Reduir el coeficient de transmissió tèrmica dels diferents tancaments exteriors en un 30% respecte als paràmetres fixats per la normativa d’aïllament tèrmic d’obligat compliment aplicable (8) Disposar d’un sistema de reciclatge de les aigües pluvials de l’edifici (4) Disposar d’un sistema de reciclatge de les aigües grises i pluvials de l’edifici (8) Utilització almenys d’un producte obtingut del reciclatge de residus (residus de la construcció, pneumàtics, residus d’escumes, etc.) per subbases, paviments, panells aïllants i altres usos (4) 13 d'abril de 2005

20 SISTEMES CONSTRUCTIUS II

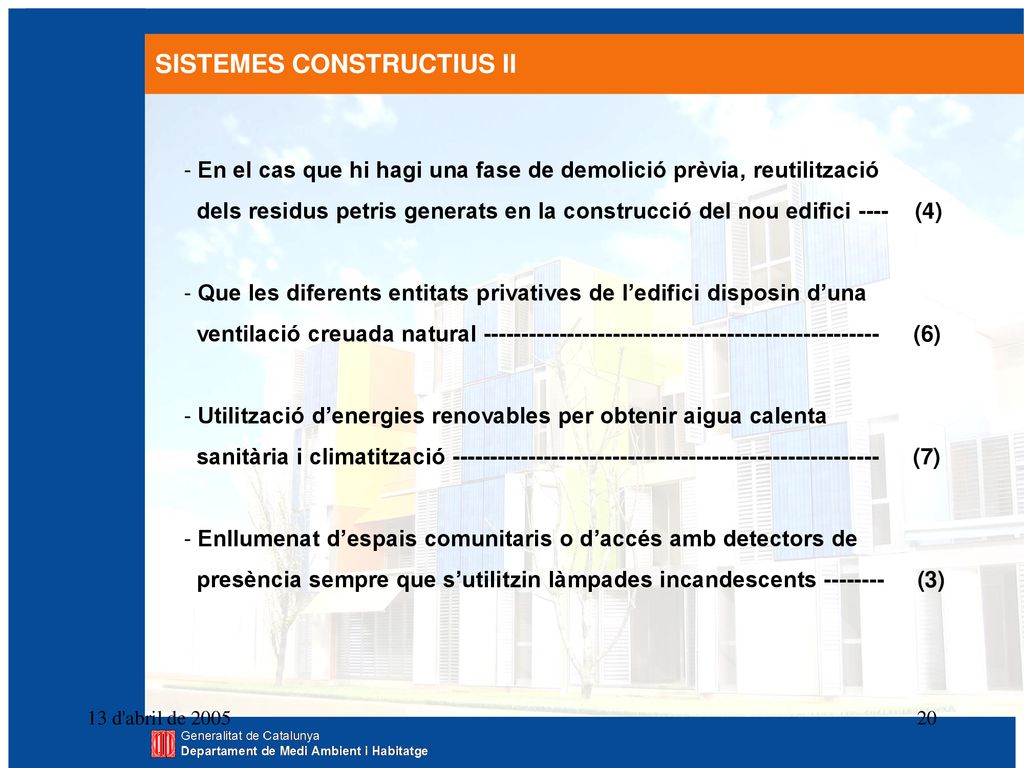

En el cas que hi hagi una fase de demolició prèvia, reutilització dels residus petris generats en la construcció del nou edifici (4) Que les diferents entitats privatives de l’edifici disposin d’una ventilació creuada natural (6) Utilització d’energies renovables per obtenir aigua calenta sanitària i climatització (7) Enllumenat d’espais comunitaris o d’accés amb detectors de presència sempre que s’utilitzin làmpades incandescents (3) 13 d'abril de 2005

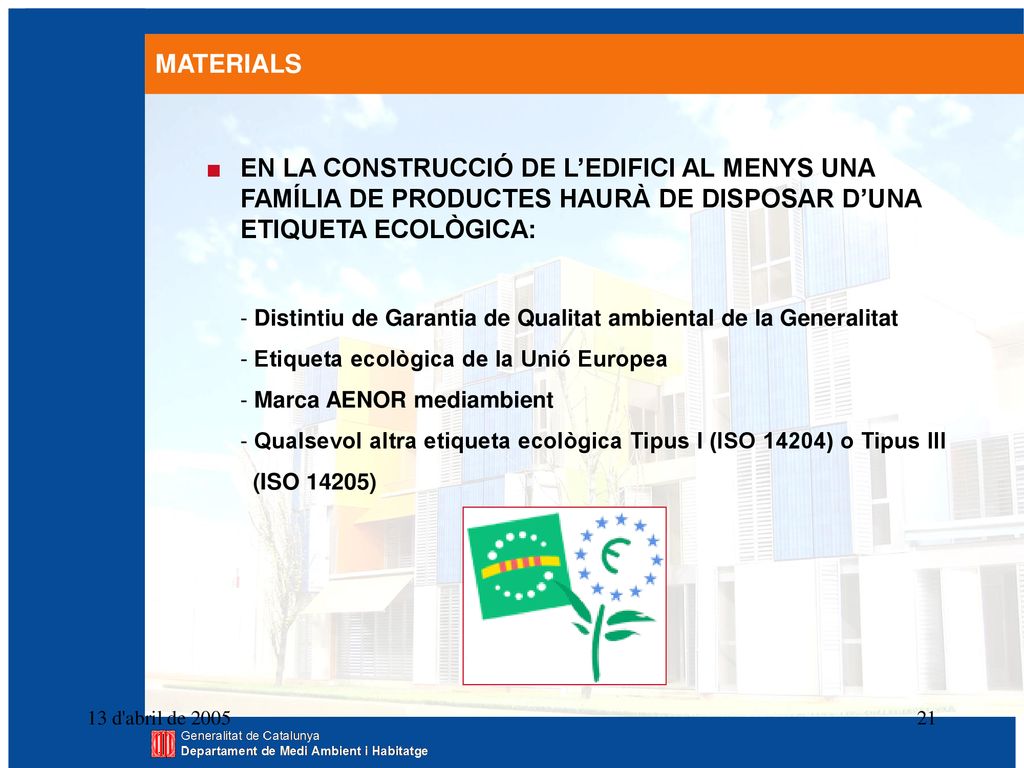

21 MATERIALS EN LA CONSTRUCCIÓ DE L’EDIFICI AL MENYS UNA FAMÍLIA DE PRODUCTES HAURÀ DE DISPOSAR D’UNA ETIQUETA ECOLÒGICA: Distintiu de Garantia de Qualitat ambiental de la Generalitat Etiqueta ecològica de la Unió Europea Marca AENOR mediambient Qualsevol altra etiqueta ecològica Tipus I (ISO 14204) o Tipus III (ISO 14205)  13 d'abril de 2005

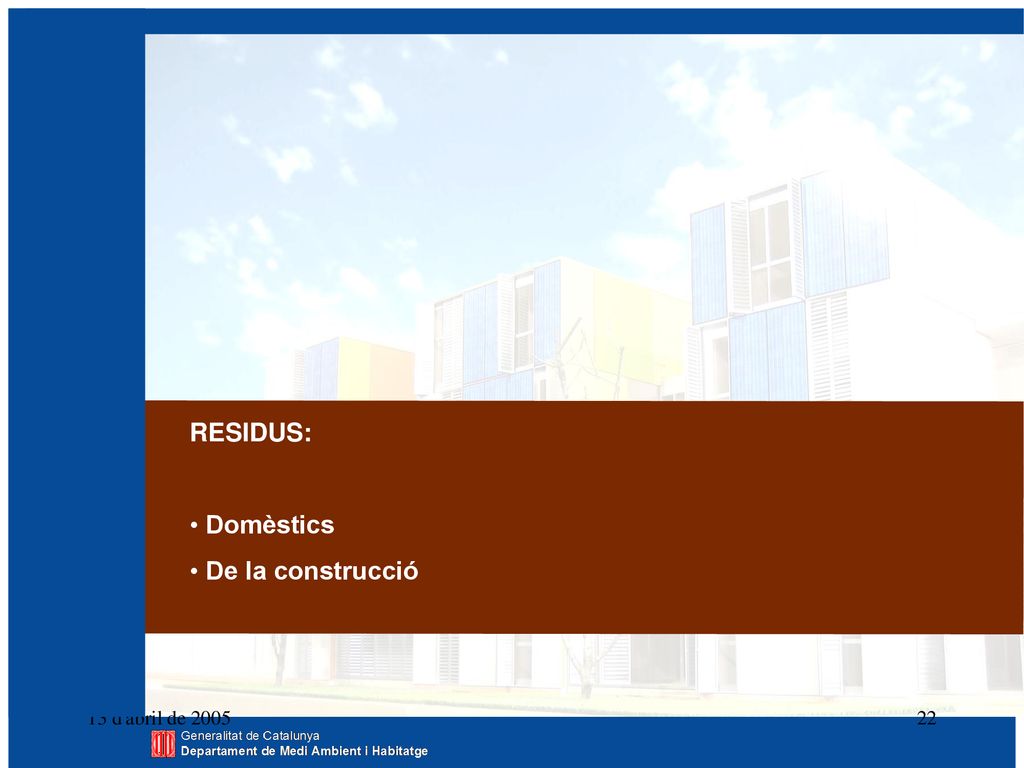

22 RESIDUS: Domèstics De la construcció 13 d'abril de 2005

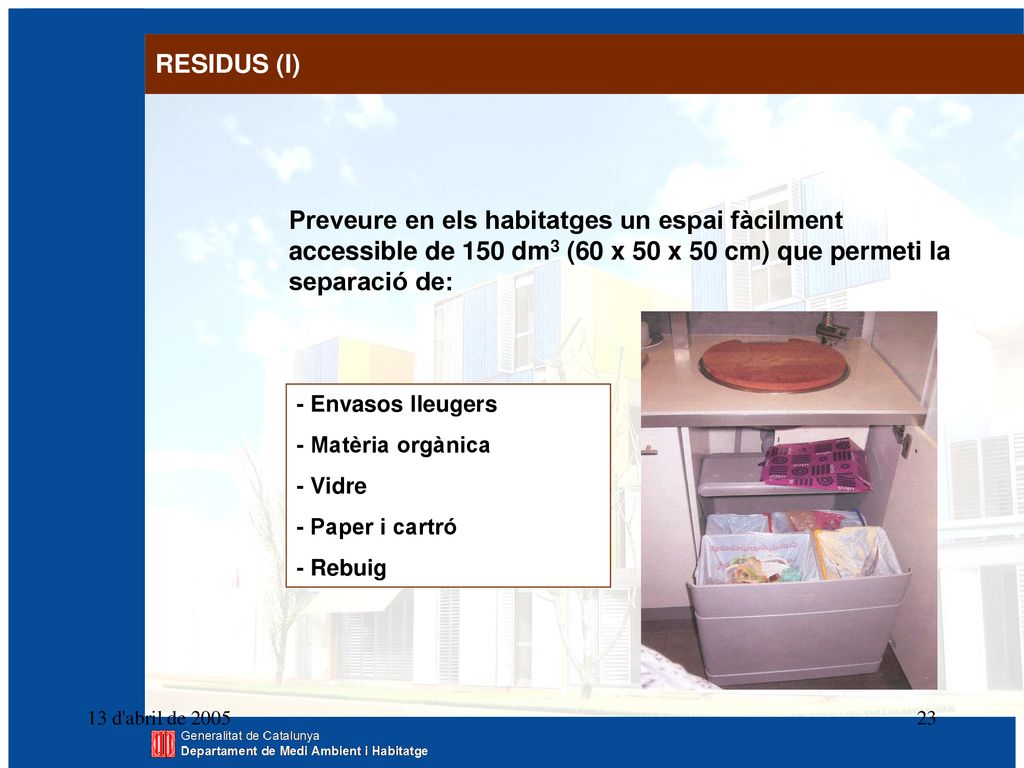

23 RESIDUS (I) Preveure en els habitatges un espai fàcilment accessible de 150 dm3 (60 x 50 x 50 cm) que permeti la separació de: - Envasos lleugers - Matèria orgànica - Vidre - Paper i cartró - Rebuig 13 d'abril de 2005

24 En la resta d’usos, les diferents entitats disposaran en

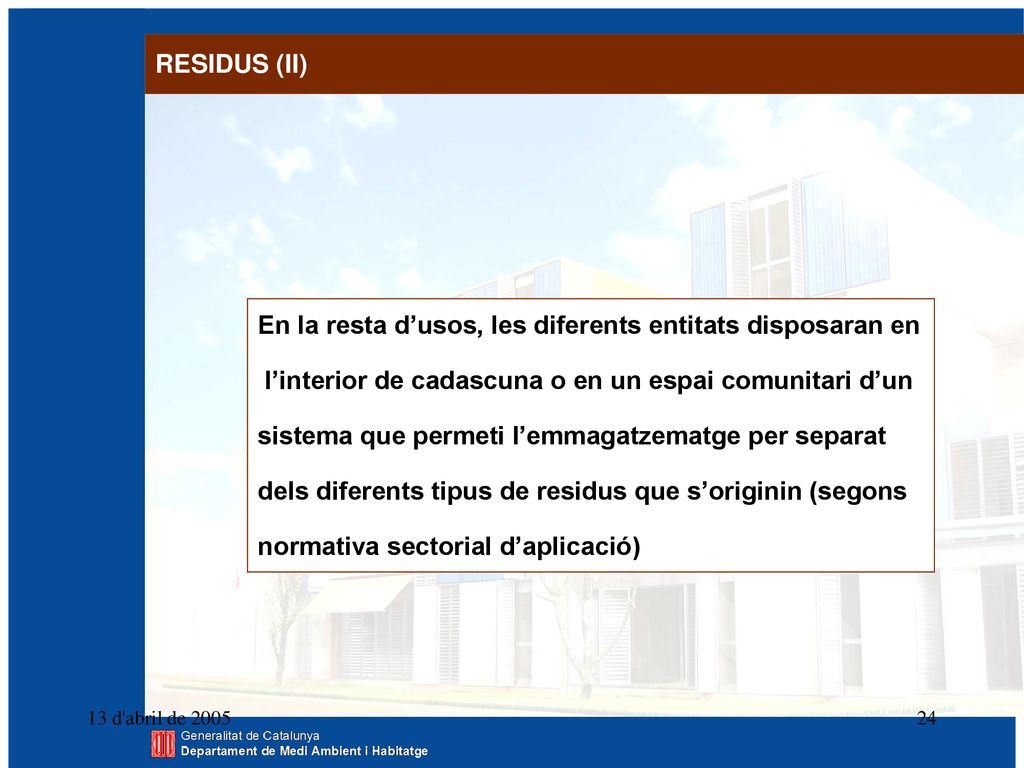

RESIDUS (II) En la resta d’usos, les diferents entitats disposaran en l’interior de cadascuna o en un espai comunitari d’un sistema que permeti l’emmagatzematge per separat dels diferents tipus de residus que s’originin (segons normativa sectorial d’aplicació) 13 d'abril de 2005

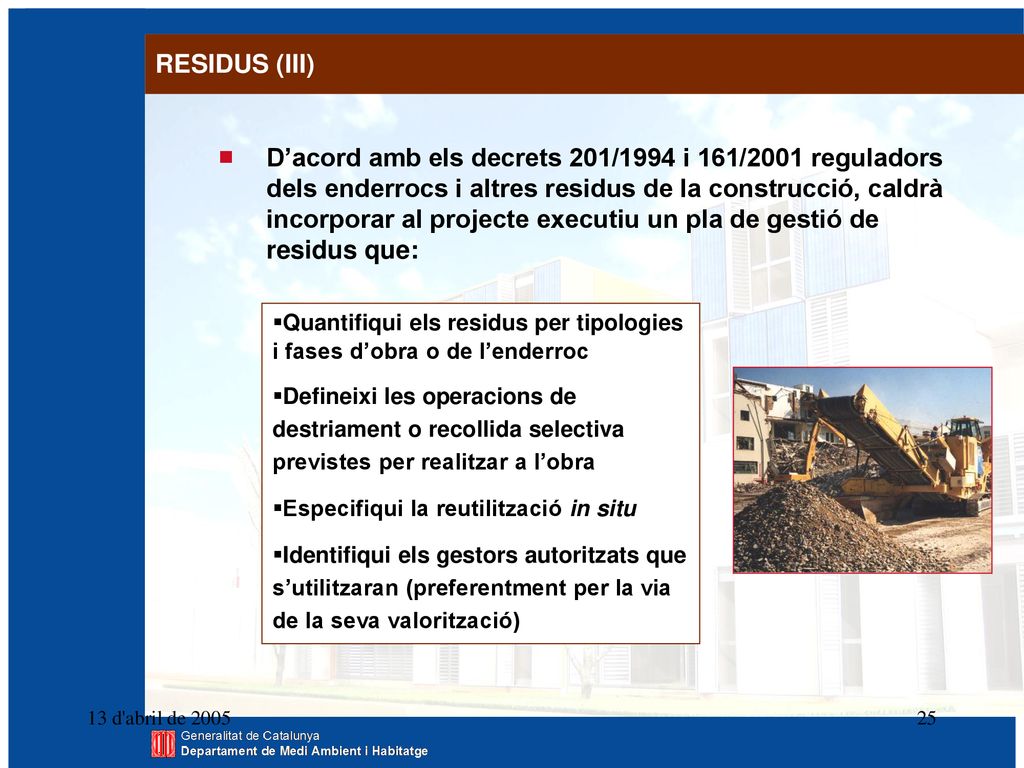

25 RESIDUS (III)  D’acord amb els decrets 201/1994 i 161/2001 reguladors dels enderrocs i altres residus de la construcció, caldrà incorporar al projecte executiu un pla de gestió de residus que: Quantifiqui els residus per tipologies i fases d’obra o de l’enderroc Defineixi les operacions de destriament o recollida selectiva previstes per realitzar a l’obra Especifiqui la reutilització in situ Identifiqui els gestors autoritzats que s’utilitzaran (preferentment per la via de la seva valorització) 13 d'abril de 2005

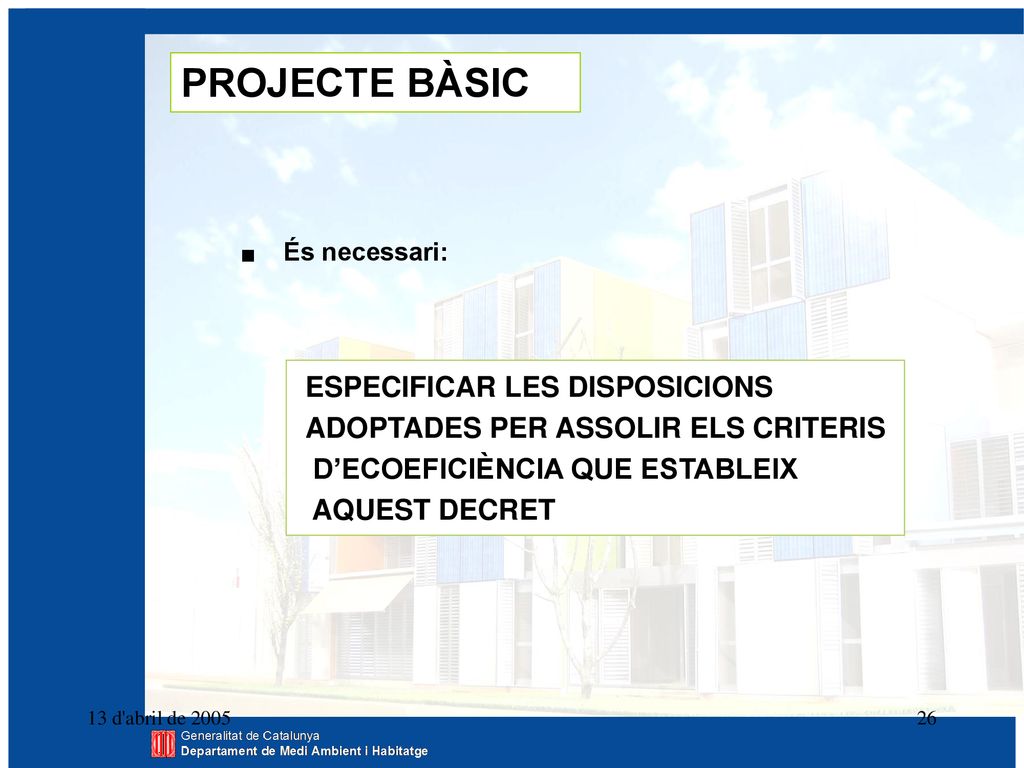

26 PROJECTE BÀSIC ESPECIFICAR LES DISPOSICIONS
És necessari:  ESPECIFICAR LES DISPOSICIONS ADOPTADES PER ASSOLIR ELS CRITERIS D’ECOEFICIÈNCIA QUE ESTABLEIX AQUEST DECRET 13 d'abril de 2005

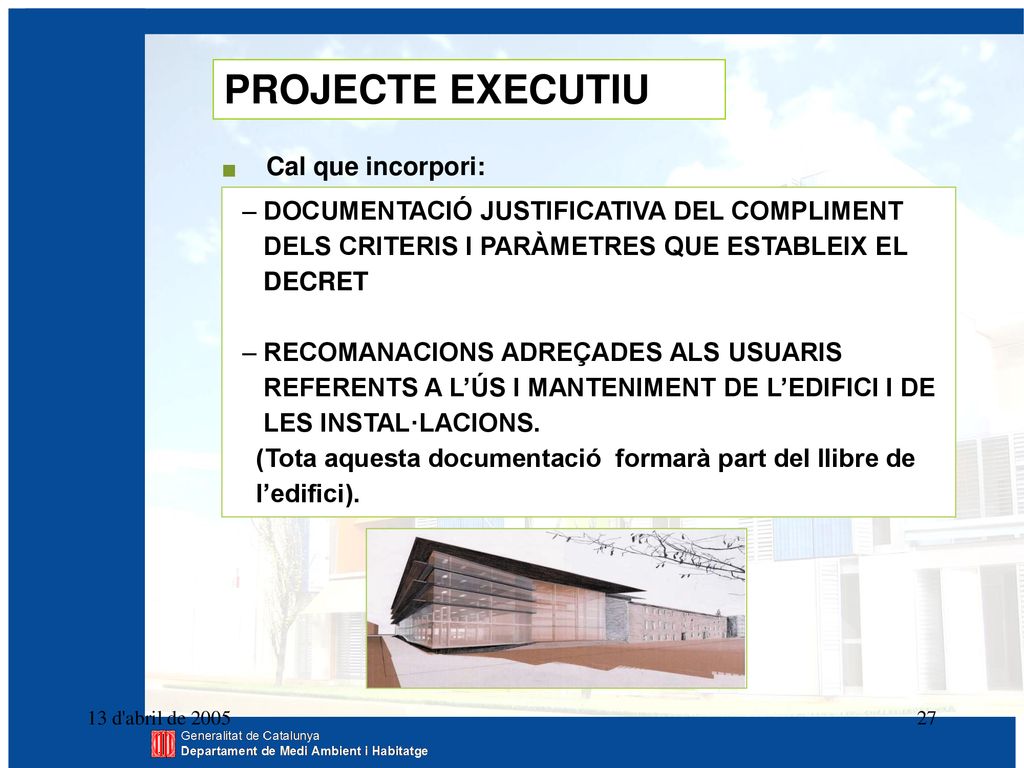

27 PROJECTE EXECUTIU Cal que incorpori:
 DOCUMENTACIÓ JUSTIFICATIVA DEL COMPLIMENT DELS CRITERIS I PARÀMETRES QUE ESTABLEIX EL DECRET RECOMANACIONS ADREÇADES ALS USUARIS REFERENTS A L’ÚS I MANTENIMENT DE L’EDIFICI I DE LES INSTAL·LACIONS. (Tota aquesta documentació formarà part del llibre de l’edifici). 13 d'abril de 2005

28 TRANSMITÀNCIA TÈRMICA

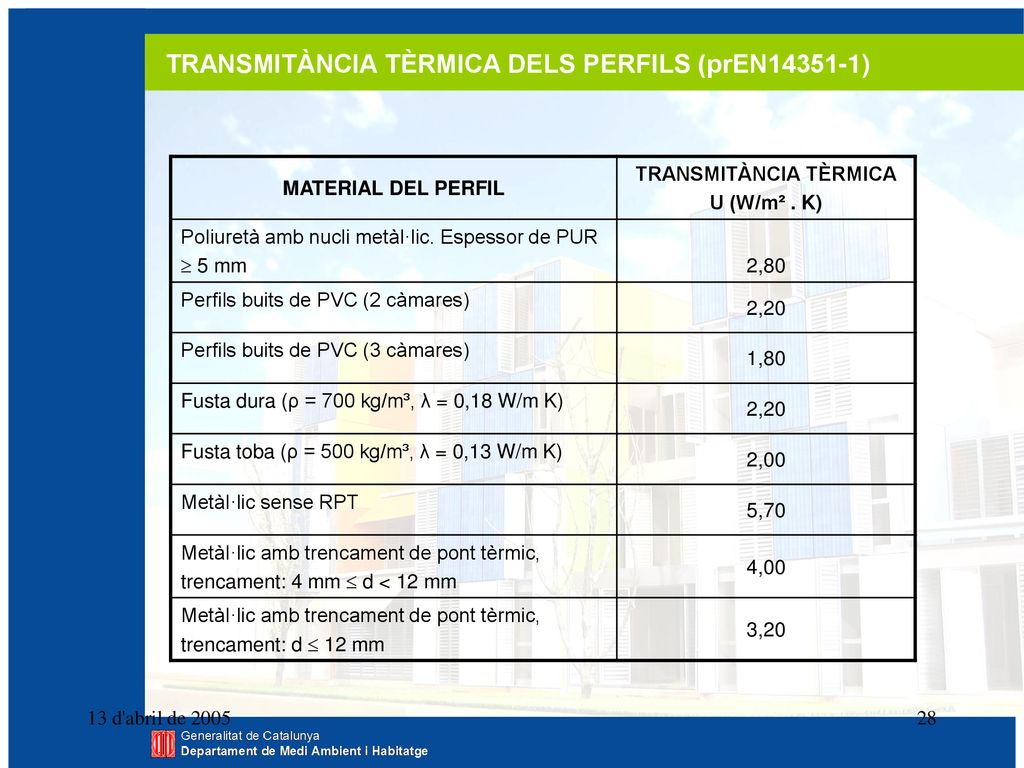

TRANSMITÀNCIA TÈRMICA DELS PERFILS (prEN ) CRITERIS D’ECOEFICIÈNCIA (I): Energia MATERIAL DEL PERFIL TRANSMITÀNCIA TÈRMICA U (W/m² . K) Poliuretà amb nucli metàl·lic. Espessor de PUR  5 mm 2,80 Perfils buits de PVC (2 càmares) 2,20 Perfils buits de PVC (3 càmares) 1,80 Fusta dura (ρ = 700 kg/m³, λ = 0,18 W/m K) Fusta toba (ρ = 500 kg/m³, λ = 0,13 W/m K) 2,00 Metàl·lic sense RPT 5,70 Metàl·lic amb trencament de pont tèrmic, trencament: 4 mm  d < 12 mm 4,00 trencament: d  12 mm 3,20 13 d'abril de 2005

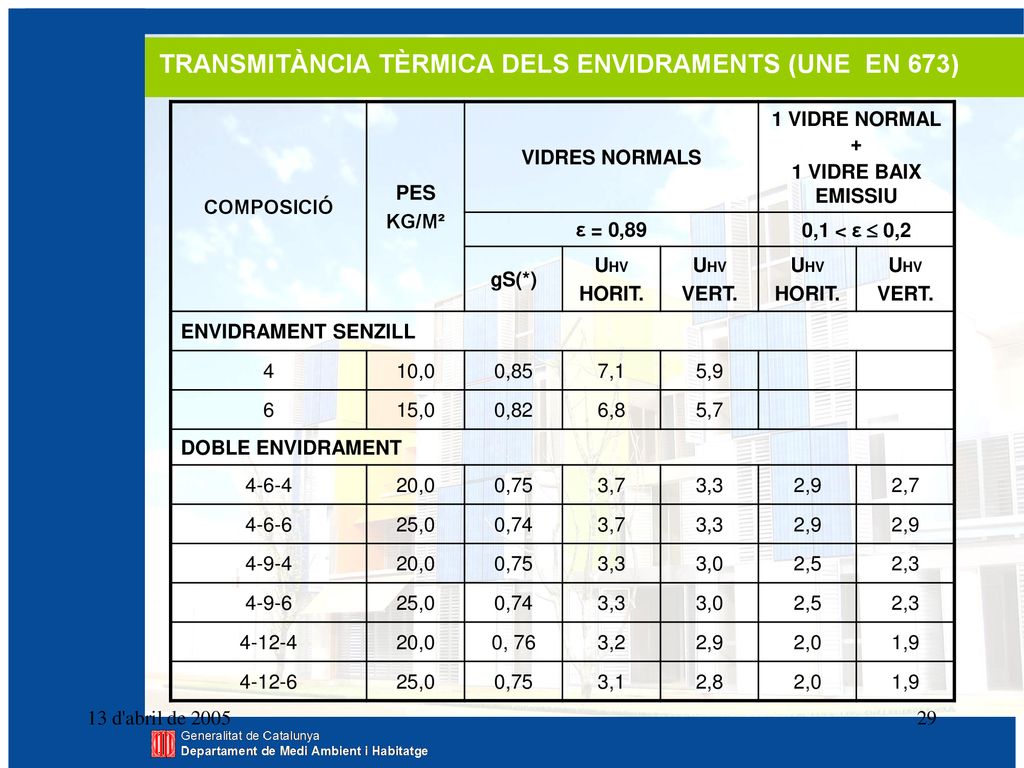

29 TRANSMITÀNCIA TÈRMICA DELS ENVIDRAMENTS (UNE EN 673)
COMPOSICIÓ PES KG/M² VIDRES NORMALS 1 VIDRE NORMAL + 1 VIDRE BAIX EMISSIU ε = 0,89 0,1 < ε  0,2 gS(*) UHV HORIT. VERT. ENVIDRAMENT SENZILL 4 10,0 0,85 7,1 5,9 6 15,0 0,82 6,8 5,7 DOBLE ENVIDRAMENT 4-6-4 20,0 0,75 3,7 3,3 2,9 2,7 4-6-6 25,0 0,74 4-9-4 3,0 2,5 2,3 4-9-6 4-12-4 0, 76 3,2 2,0 1,9 4-12-6 3,1 2,8 13 d'abril de 2005

30 UH (W/M² . K), segons % d’àrea ocupada pel perfil en l’obertura

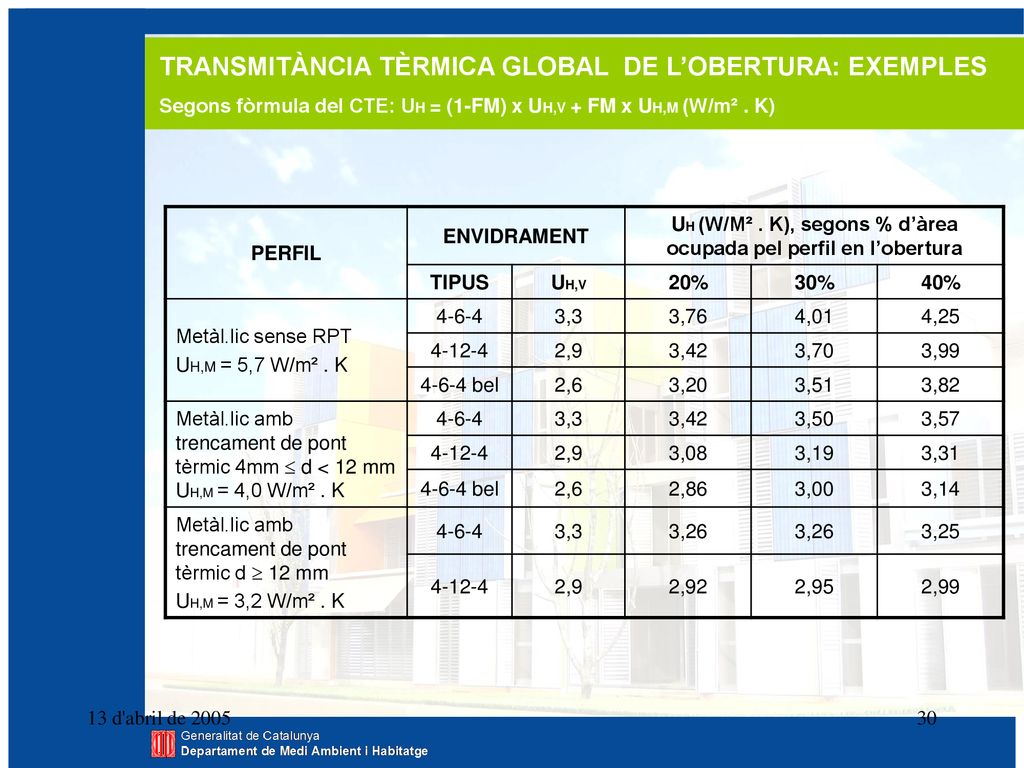

TRANSMITÀNCIA TÈRMICA GLOBAL DE L’OBERTURA: EXEMPLES Segons fòrmula del CTE: UH = (1-FM) x UH,V + FM x UH,M (W/m² . K) PERFIL ENVIDRAMENT UH (W/M² . K), segons % d’àrea ocupada pel perfil en l’obertura TIPUS UH,V 20% 30% 40% Metàl.lic sense RPT UH,M = 5,7 W/m² . K 4-6-4 3,3 3,76 4,01 4,25 4-12-4 2,9 3,42 3,70 3,99 4-6-4 bel 2,6 3,20 3,51 3,82 Metàl.lic amb trencament de pont tèrmic 4mm  d < 12 mm UH,M = 4,0 W/m² . K 3,50 3,57 3,08 3,19 3,31 2,86 3,00 3,14 Metàl.lic amb trencament de pont tèrmic d  12 mm UH,M = 3,2 W/m² . K 3,26 3,25 2,92 2,95 2,99 13 d'abril de 2005

31 UH (W/M² . K), segons % d’àrea ocupada pel perfil en l’obertura

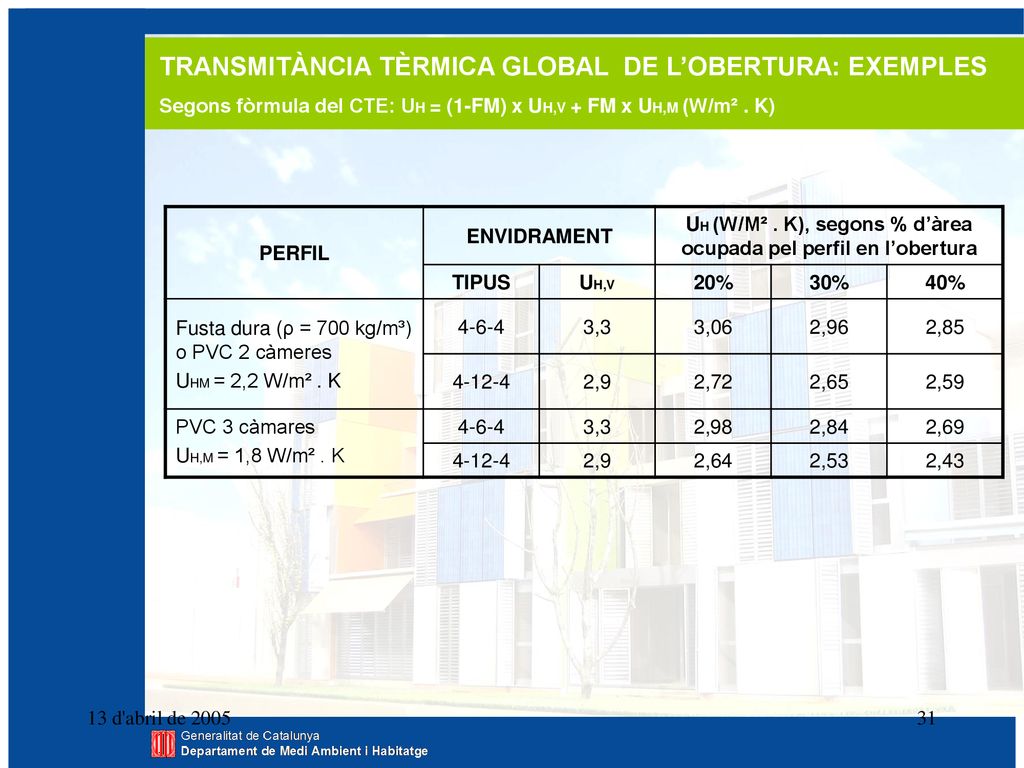

TRANSMITÀNCIA TÈRMICA GLOBAL DE L’OBERTURA: EXEMPLES Segons fòrmula del CTE: UH = (1-FM) x UH,V + FM x UH,M (W/m² . K) PERFIL ENVIDRAMENT UH (W/M² . K), segons % d’àrea ocupada pel perfil en l’obertura TIPUS UH,V 20% 30% 40% Fusta dura (ρ = 700 kg/m³) o PVC 2 càmeres UHM = 2,2 W/m² . K 4-6-4 3,3 3,06 2,96 2,85 4-12-4 2,9 2,72 2,65 2,59 PVC 3 càmares UH,M = 1,8 W/m² . K 2,98 2,84 2,69 2,64 2,53 2,43 13 d'abril de 2005
