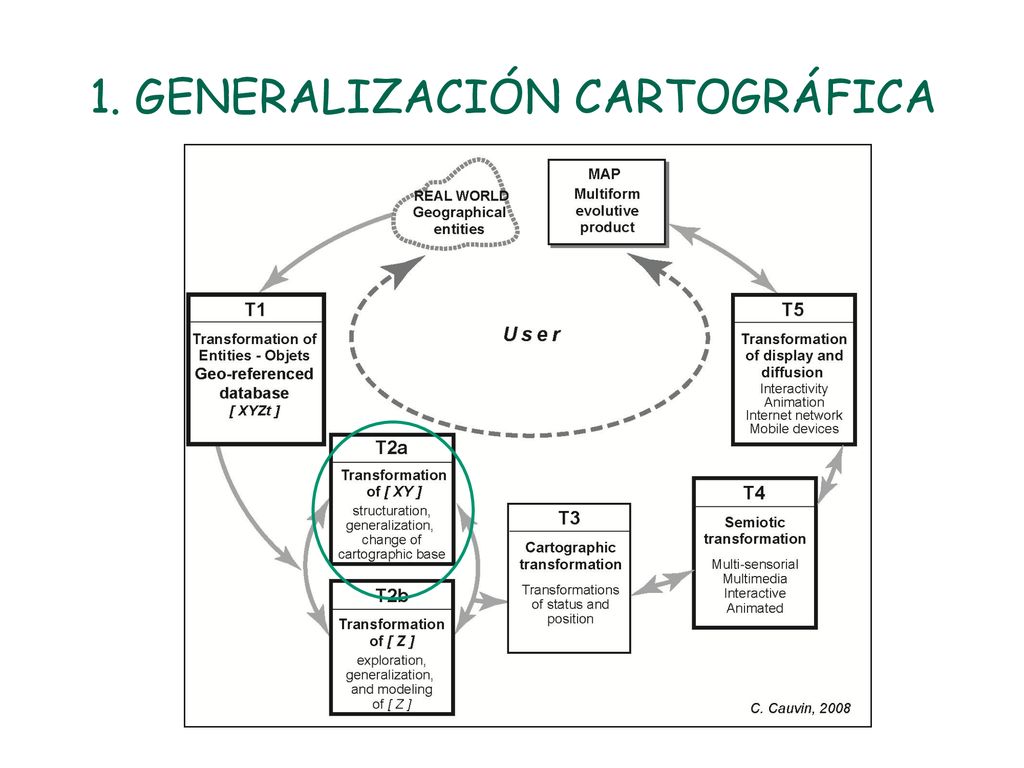

1. GENERALIZACIÓN CARTOGRÁFICA
2

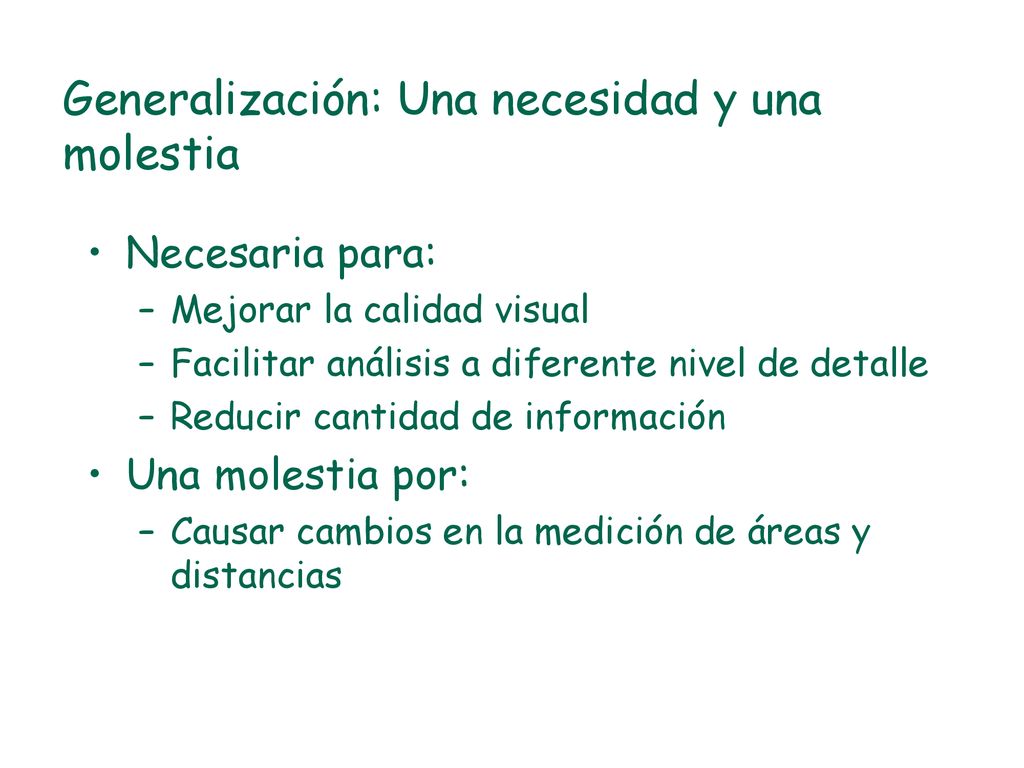

Generalización: Una necesidad y una molestia
Necesaria para: Mejorar la calidad visual Facilitar análisis a diferente nivel de detalle Reducir cantidad de información Una molestia por: Causar cambios en la medición de áreas y distancias
3

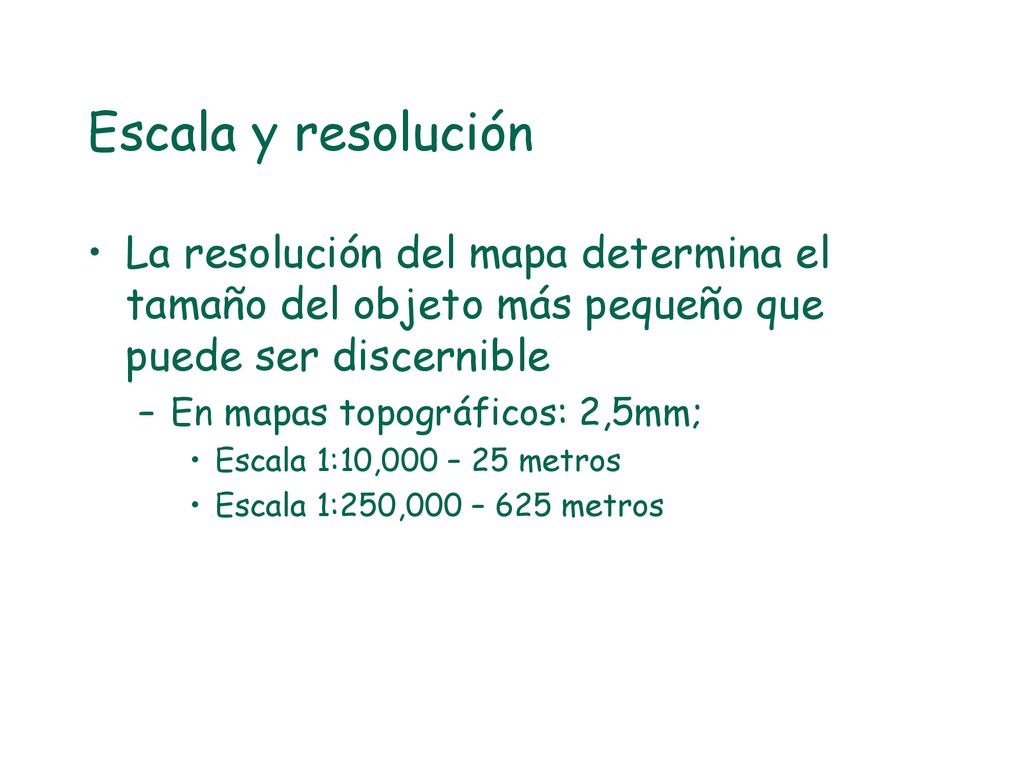

Escala y resolución La resolución del mapa determina el tamaño del objeto más pequeño que puede ser discernible En mapas topográficos: 2,5mm; Escala 1:10,000 – 25 metros Escala 1:250,000 – 625 metros
4
Paradoja de la generalización

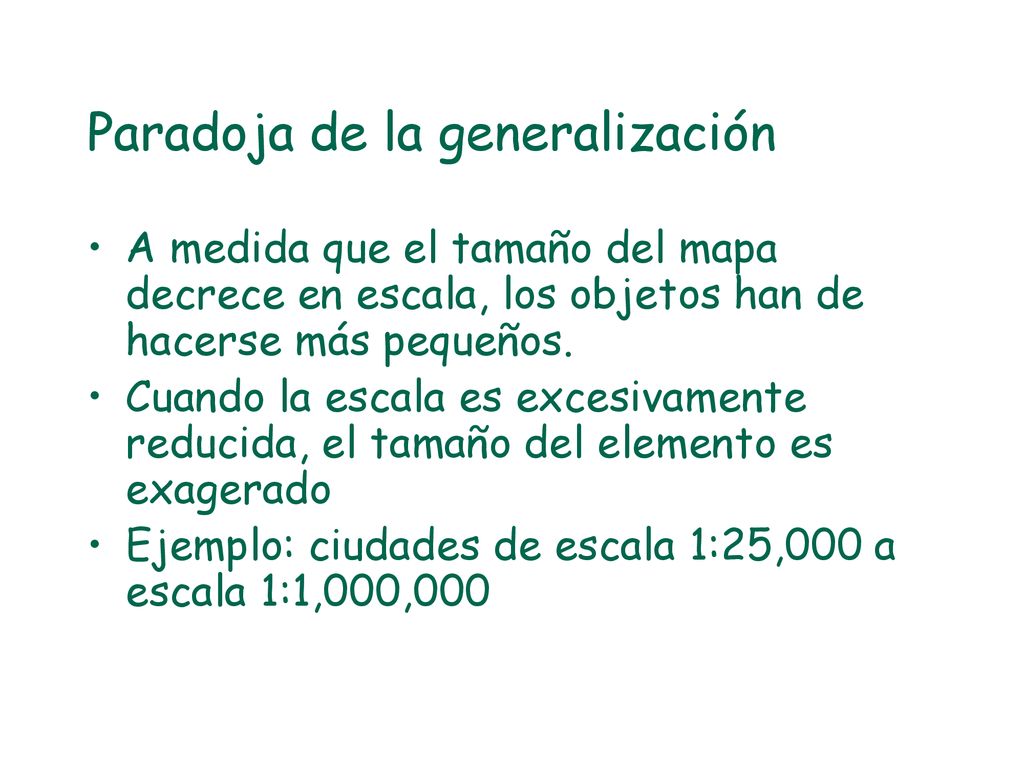

A medida que el tamaño del mapa decrece en escala, los objetos han de hacerse más pequeños. Cuando la escala es excesivamente reducida, el tamaño del elemento es exagerado Ejemplo: ciudades de escala 1:25,000 a escala 1:1,000,000
5
Generalización Tipos Clasificación (ej usos del suelo)

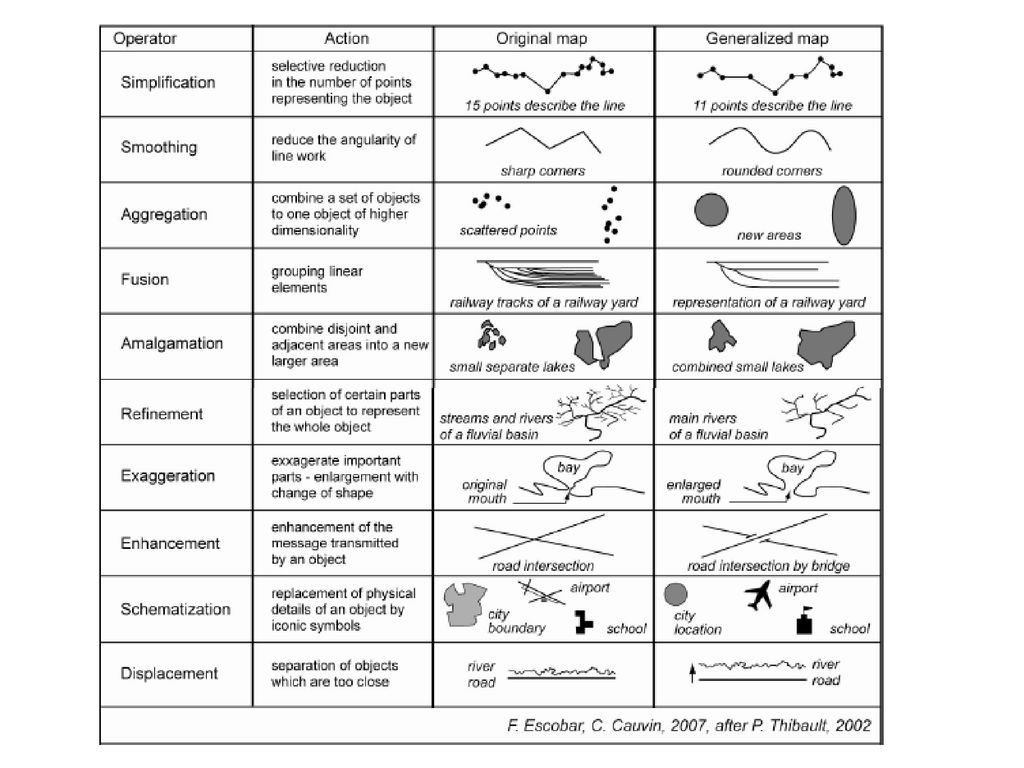

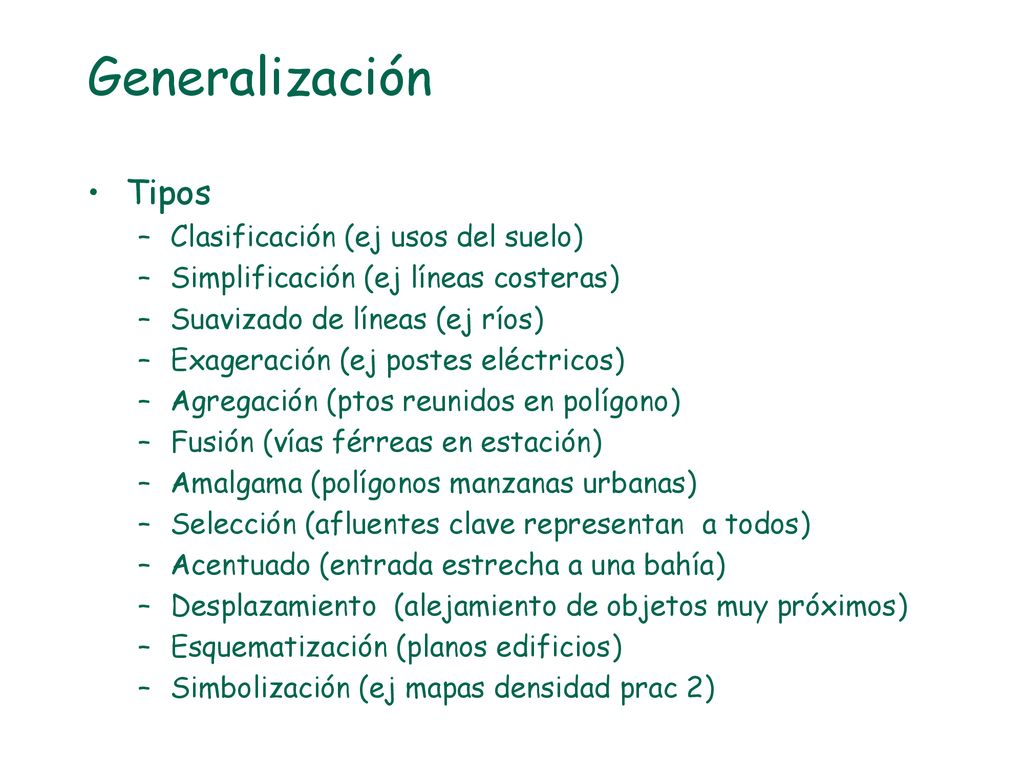

Simplificación (ej líneas costeras) Suavizado de líneas (ej ríos) Exageración (ej postes eléctricos) Agregación (ptos reunidos en polígono) Fusión (vías férreas en estación) Amalgama (polígonos manzanas urbanas) Selección (afluentes clave representan a todos) Acentuado (entrada estrecha a una bahía) Desplazamiento (alejamiento de objetos muy próximos) Esquematización (planos edificios) Simbolización (ej mapas densidad prac 2)
7
2. CLASIFICACIÓN DE LA VARIABLE TEMÁTICA
8

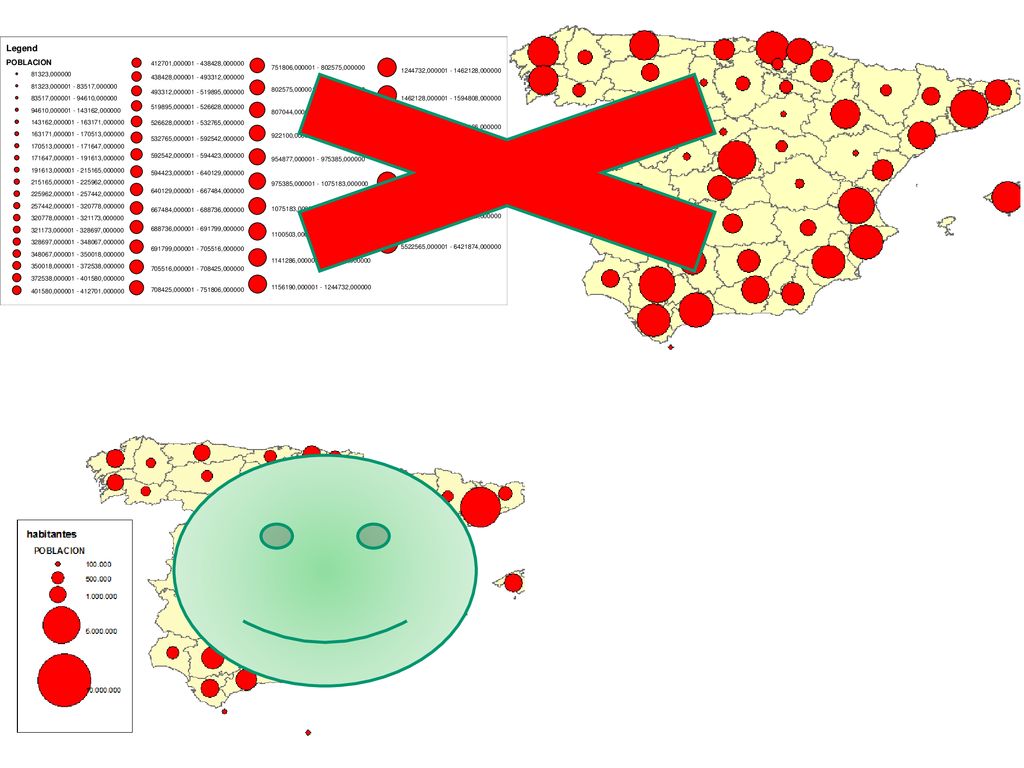

Imposibilidad o dificultad en la lectura del mapa

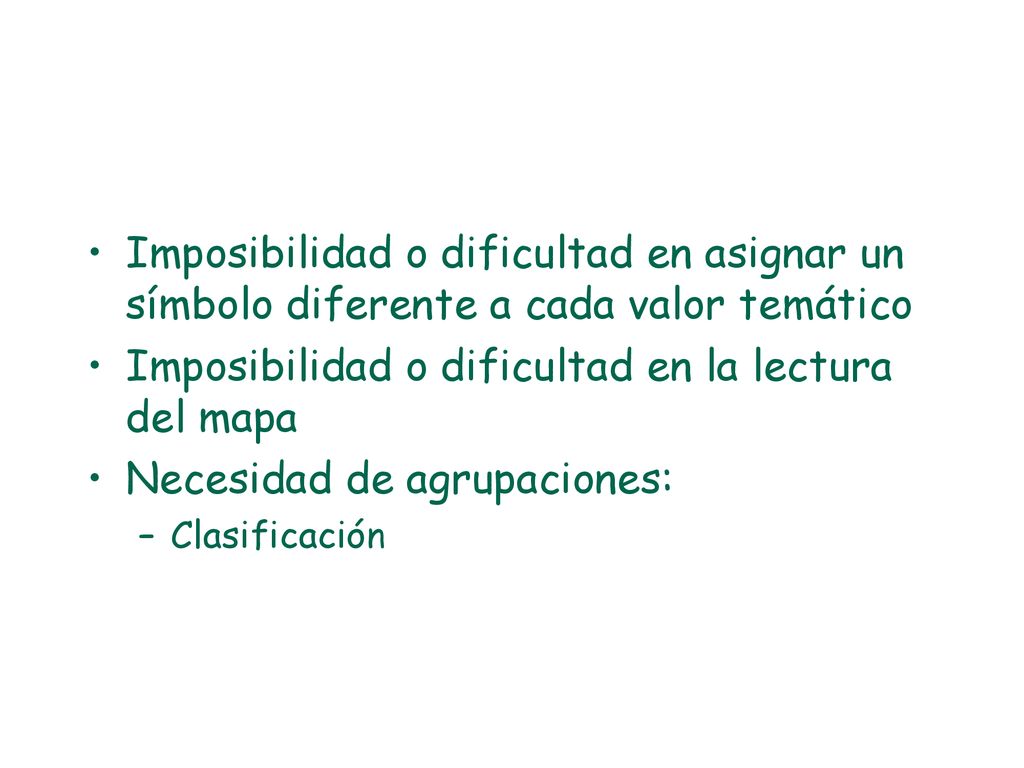

Imposibilidad o dificultad en asignar un símbolo diferente a cada valor temático Imposibilidad o dificultad en la lectura del mapa Necesidad de agrupaciones: Clasificación
10

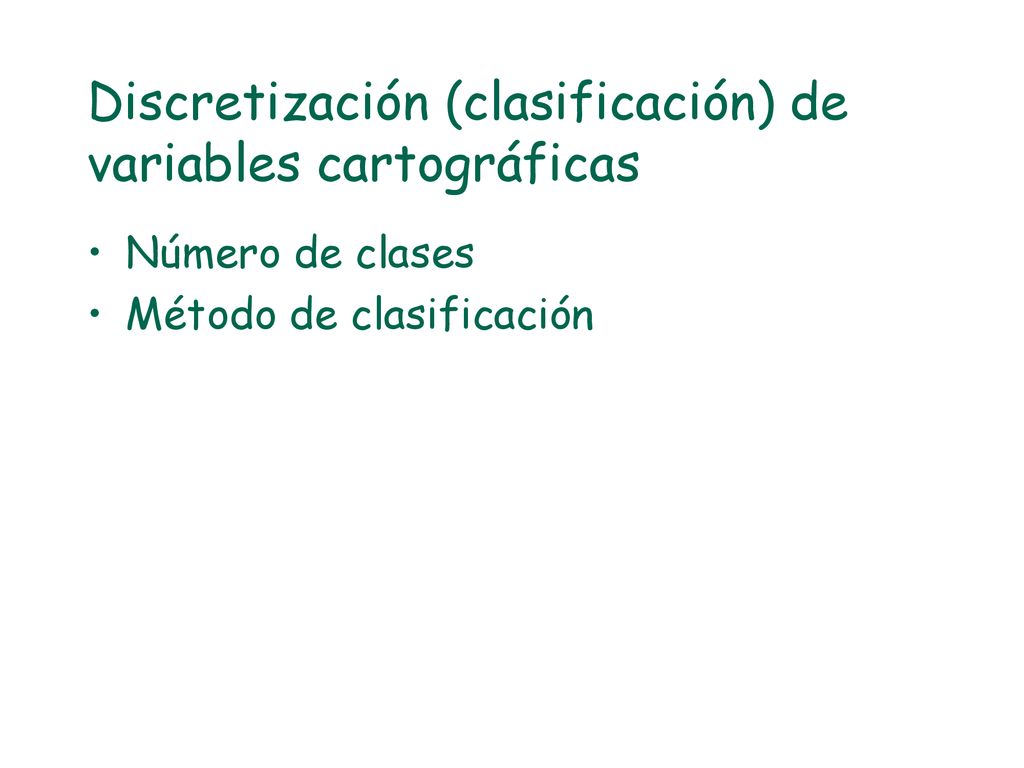

Discretización (clasificación) de variables cartográficas
Número de clases Método de clasificación
11

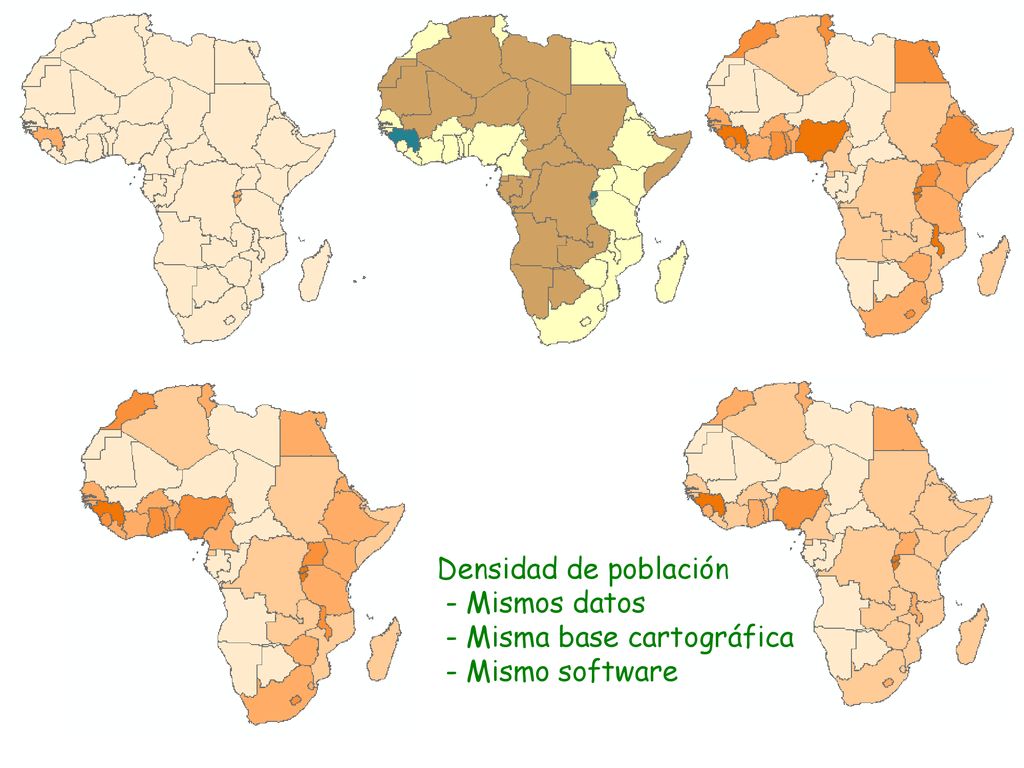

Densidad de población - Mismos datos - Misma base cartográfica - Mismo software
12
Coropletas – Clasificación de datos

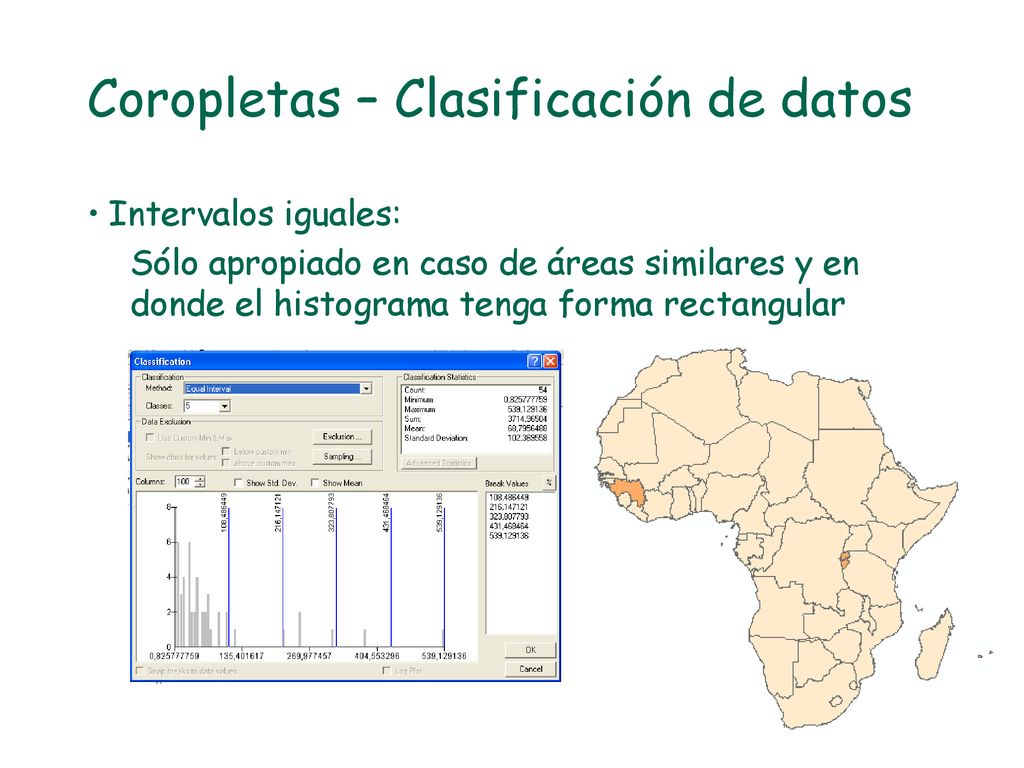

Intervalos iguales: Sólo apropiado en caso de áreas similares y en donde el histograma tenga forma rectangular
13
Coropletas – Clasificación de datos

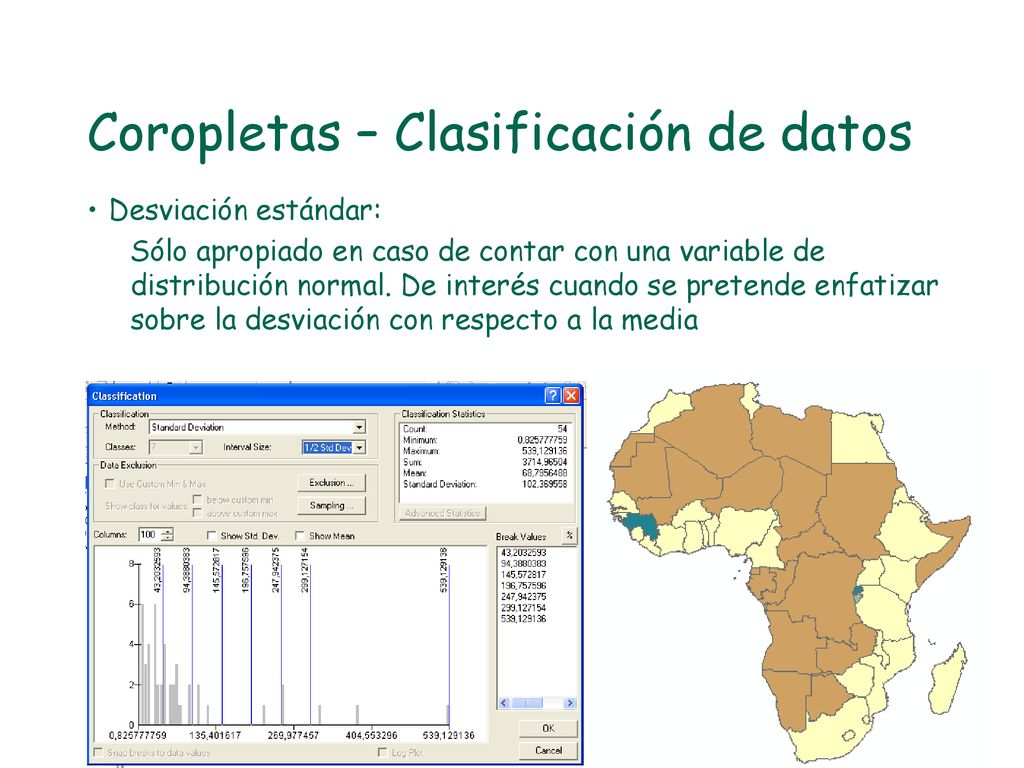

Desviación estándar: Sólo apropiado en caso de contar con una variable de distribución normal. De interés cuando se pretende enfatizar sobre la desviación con respecto a la media
14
Coropletas – Clasificación de datos
Cuantiles: Asegura igual número de elementos en cada clase. Precaución con áreas de tamaño muy diverso – puede solucionarse con promedio por área
15
Coropletas – Clasificación de datos

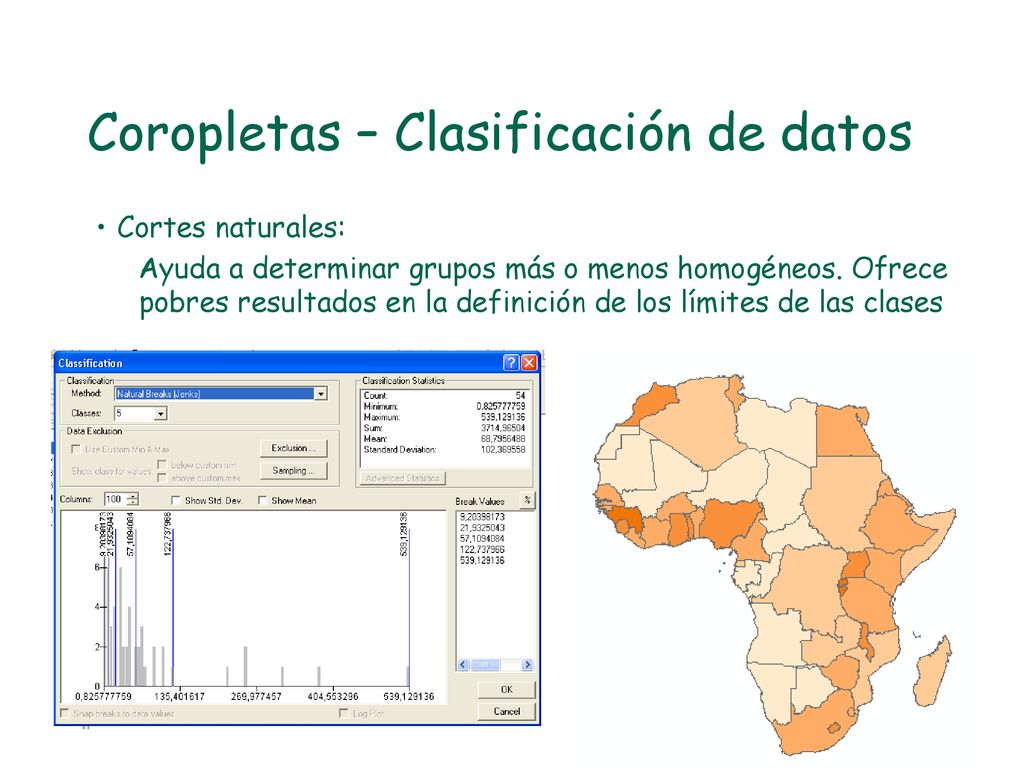

Cortes naturales: Ayuda a determinar grupos más o menos homogéneos. Ofrece pobres resultados en la definición de los límites de las clases
16
Coropletas – Clasificación de datos

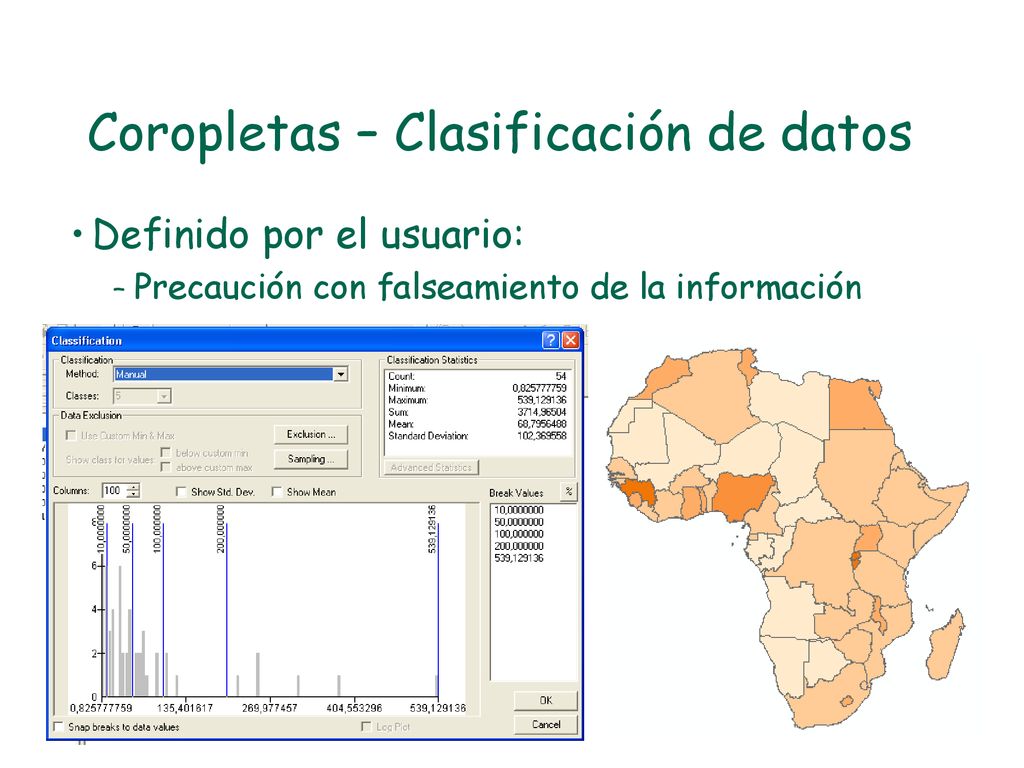

Definido por el usuario: Precaución con falseamiento de la información
17

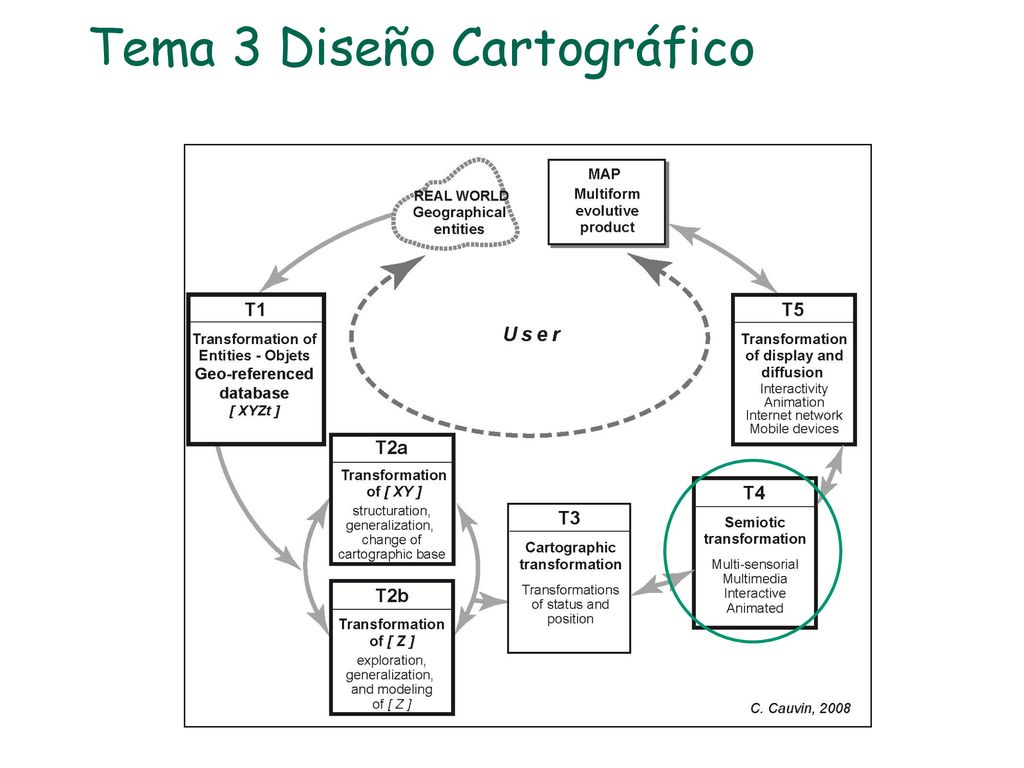

Tema 3 Diseño Cartográfico
18
El lenguaje visual – la semiología gráfica Las variables visuales
Jacques Bertin, 1967, Semiologie Graphique, París, Ed Gauiers-Villars Variables primarias Forma Tamaño Orientación Color – gama Color – tono Color – pureza Variables secundarias Textura Orientación Disposición
19

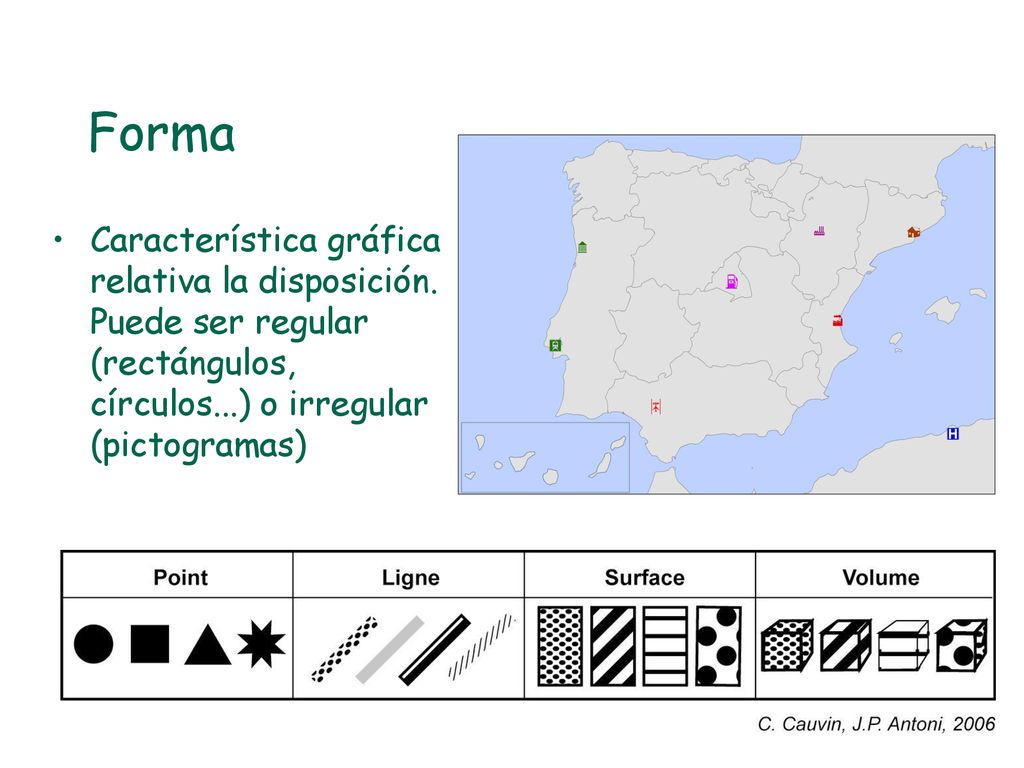

Forma Característica gráfica relativa la disposición. Puede ser regular (rectángulos, círculos...) o irregular (pictogramas)
20

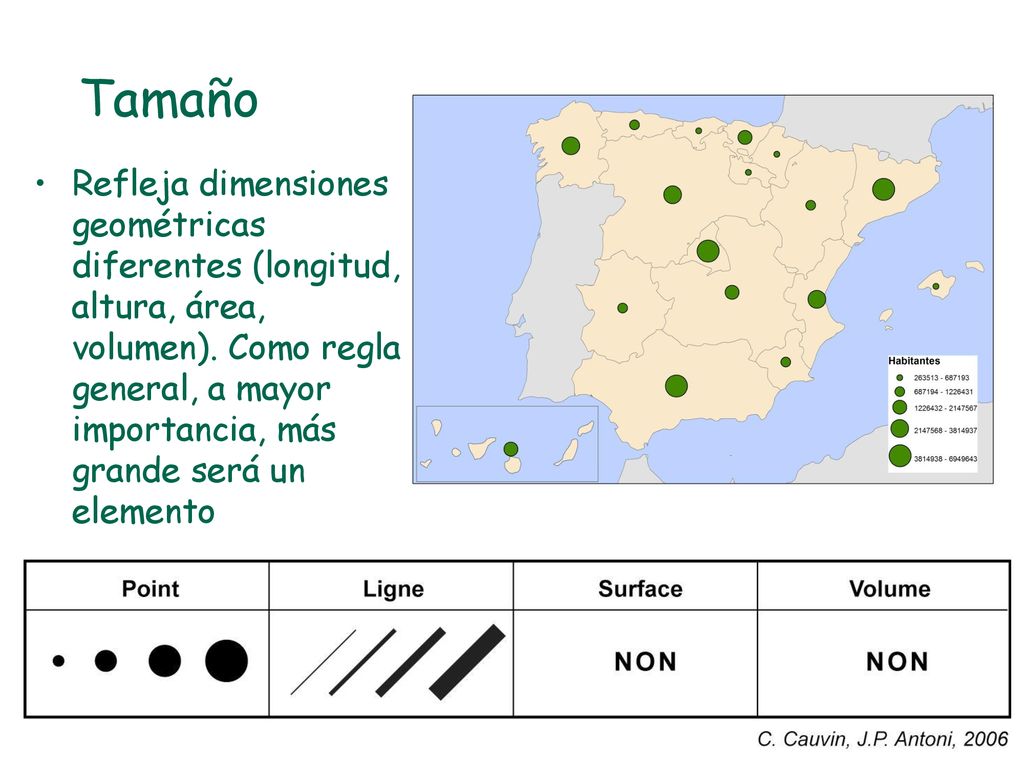

Tamaño Refleja dimensiones geométricas diferentes (longitud, altura, área, volumen). Como regla general, a mayor importancia, más grande será un elemento
21

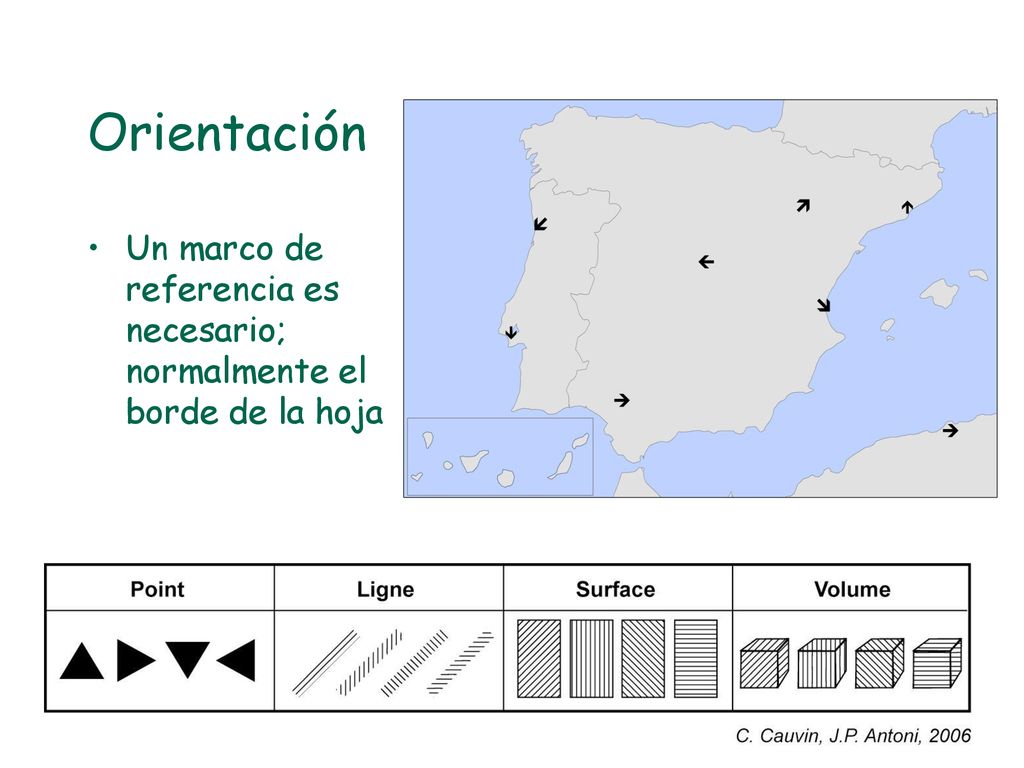

Orientación Un marco de referencia es necesario; normalmente el borde de la hoja
22

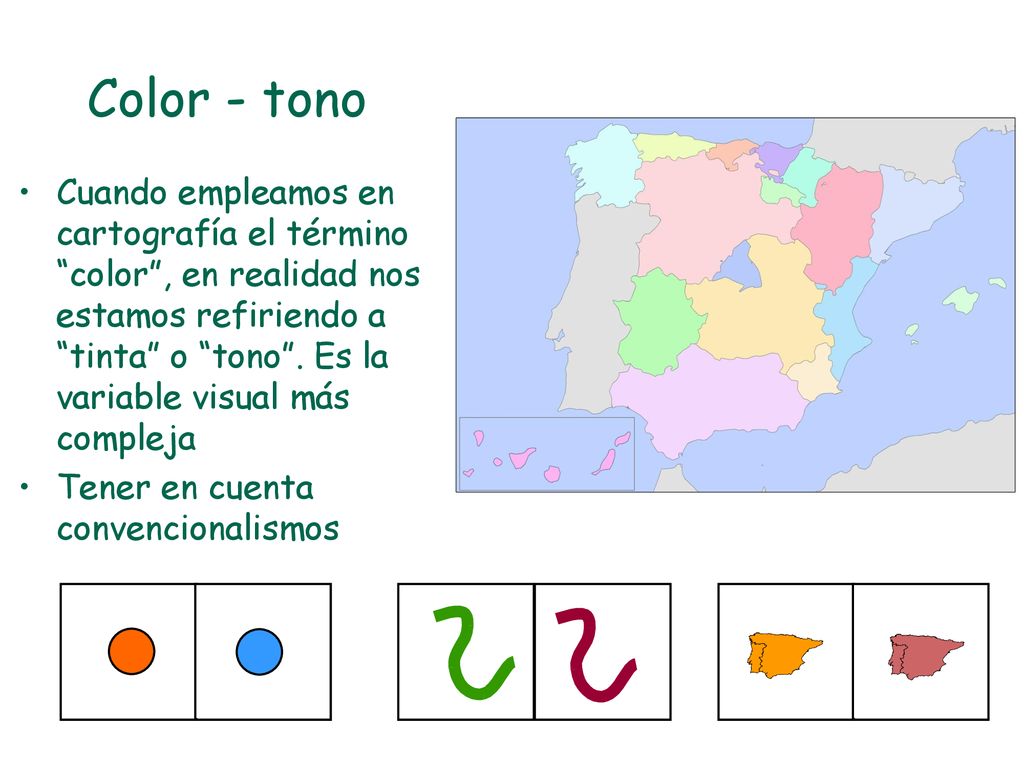

Color - tono Cuando empleamos en cartografía el término “color”, en realidad nos estamos refiriendo a “tinta” o “tono”. Es la variable visual más compleja Tener en cuenta convencionalismos
23

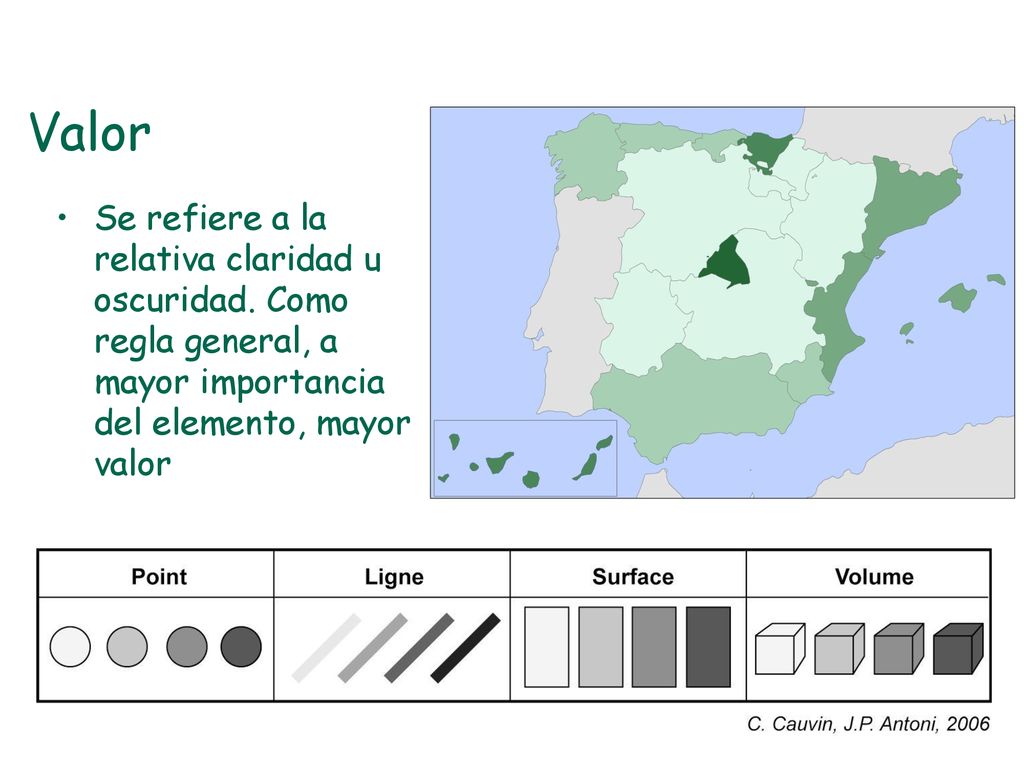

Valor Se refiere a la relativa claridad u oscuridad. Como regla general, a mayor importancia del elemento, mayor valor
24

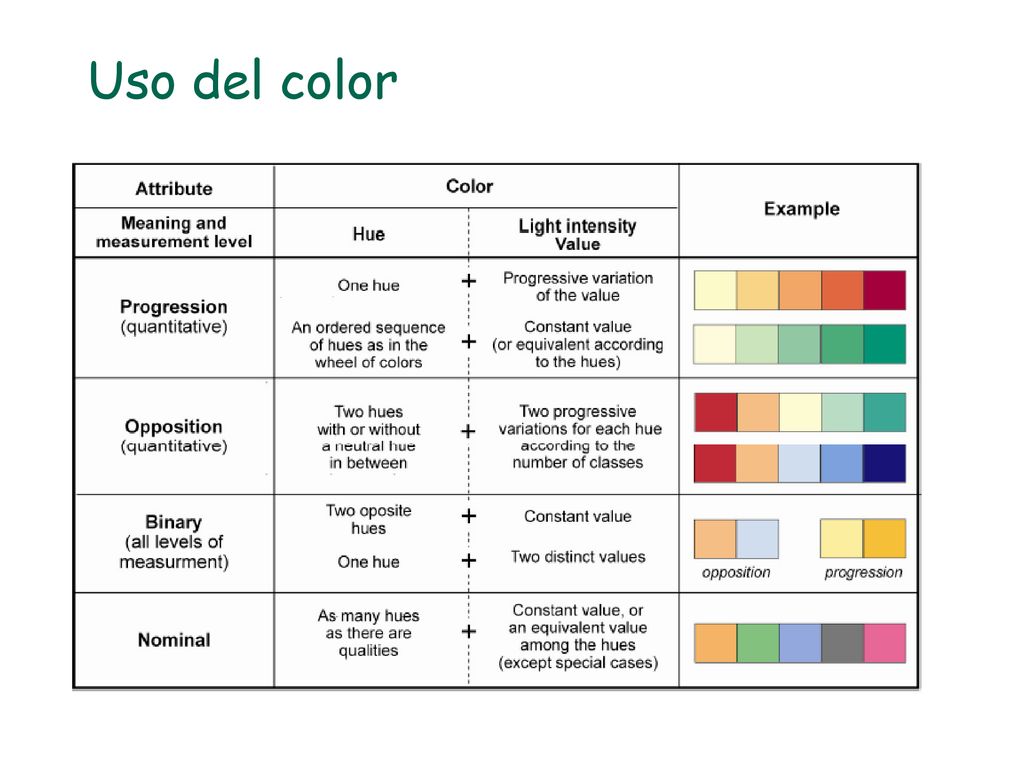

Uso del color
25
Variables secundarias

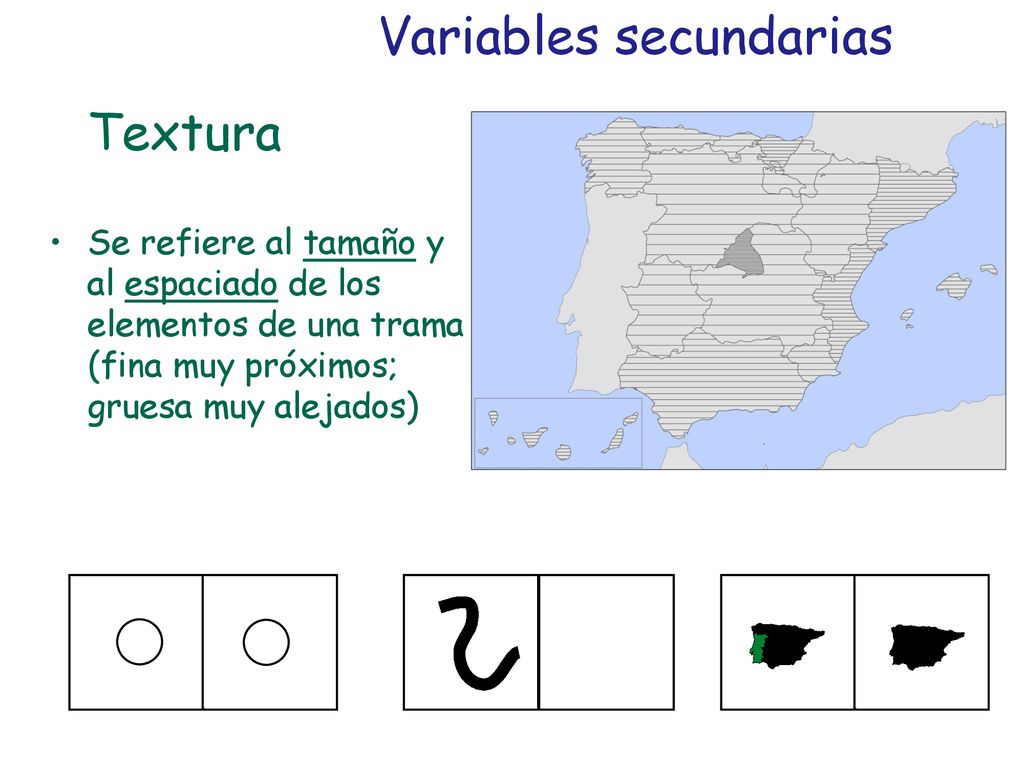

Textura Se refiere al tamaño y al espaciado de los elementos de una trama (fina muy próximos; gruesa muy alejados)
26

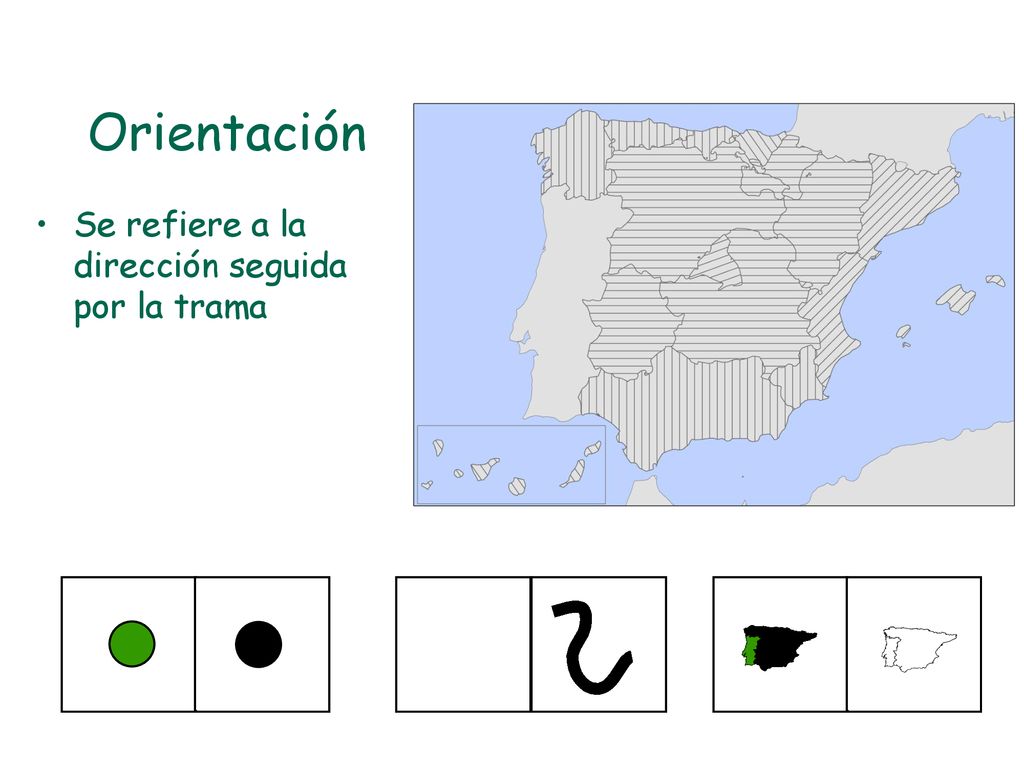

Orientación Se refiere a la dirección seguida por la trama
27

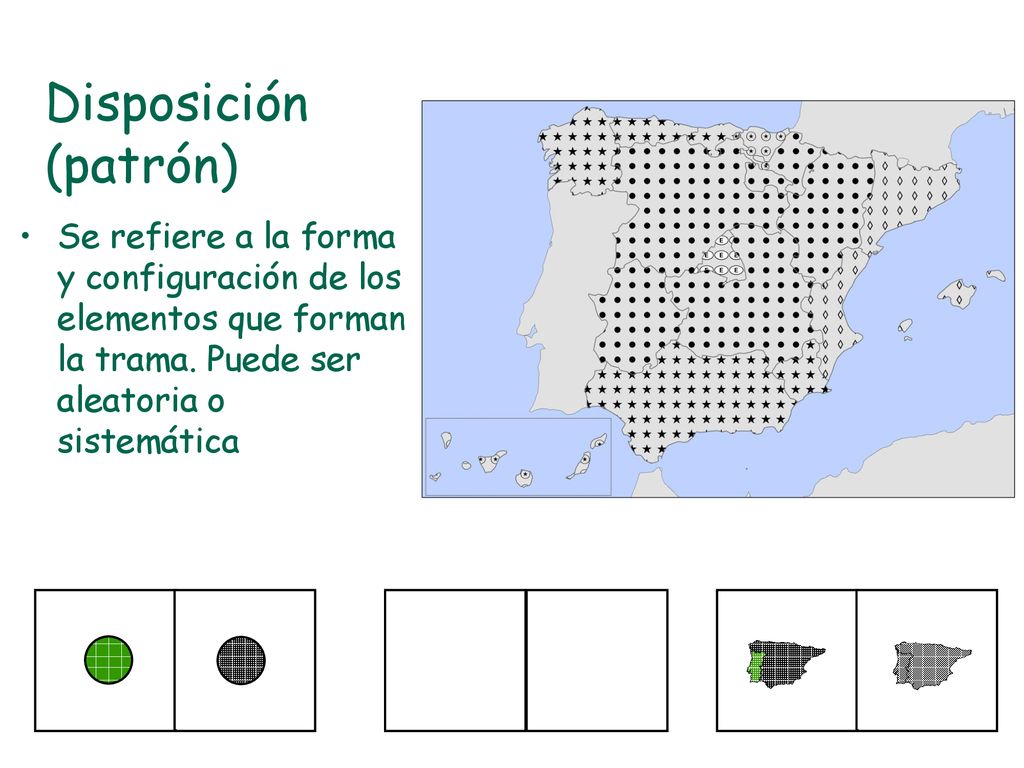

Disposición (patrón) Se refiere a la forma y configuración de los elementos que forman la trama. Puede ser aleatoria o sistemática
28

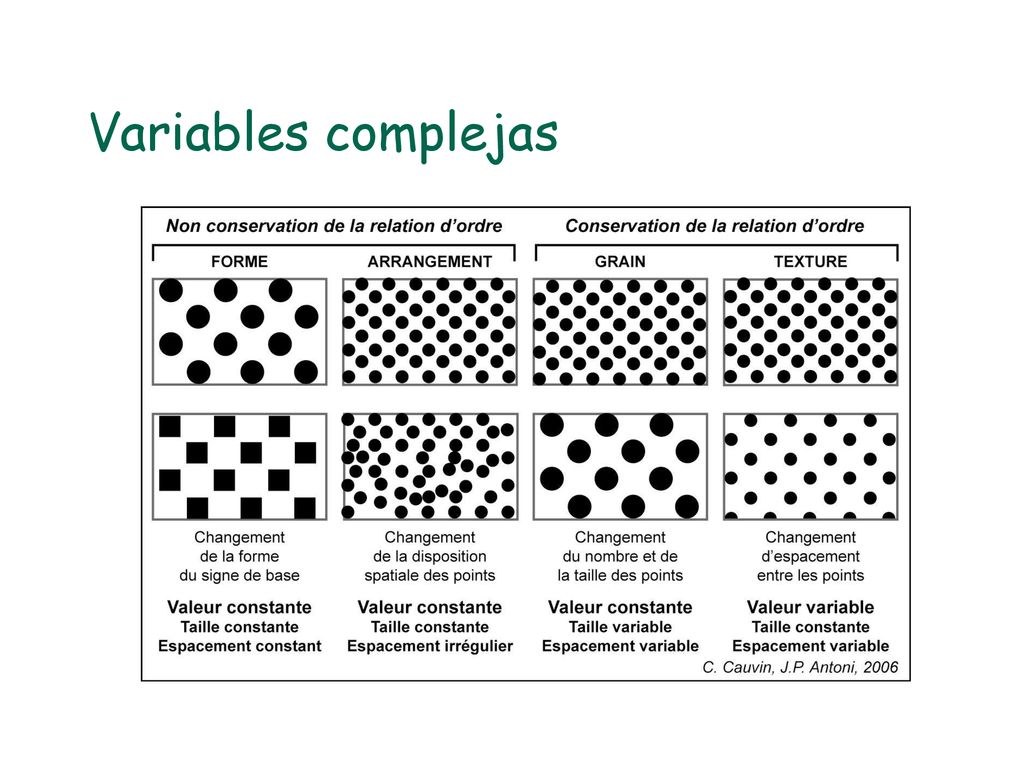

Variables complejas
29

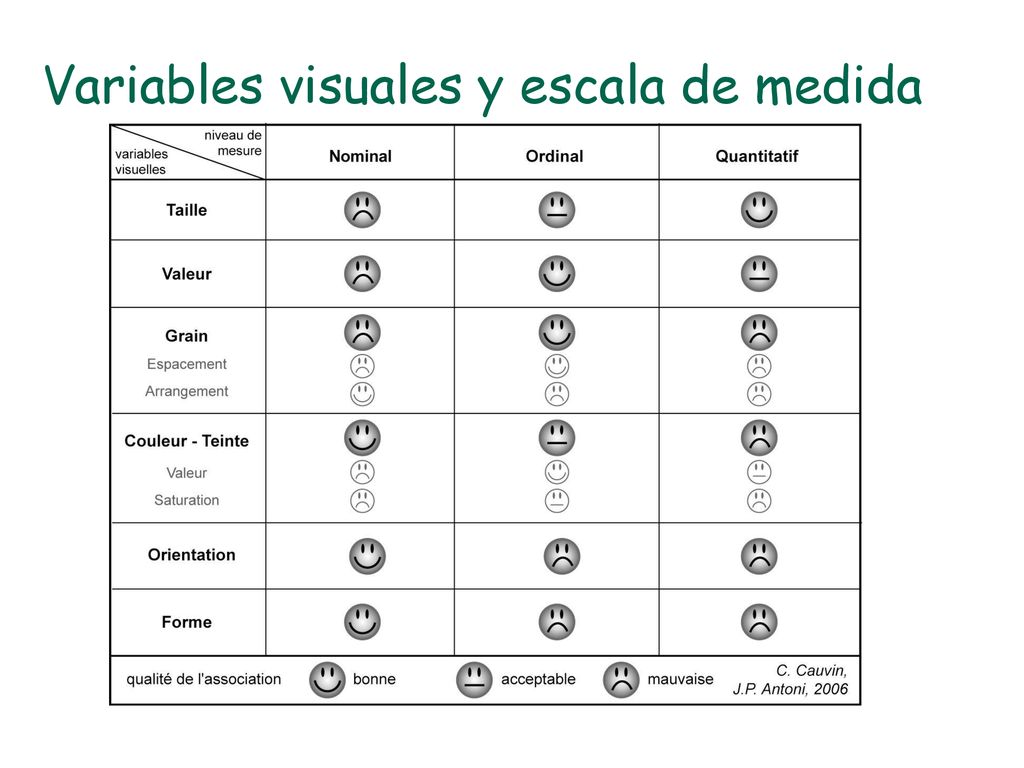

Variables visuales y escala de medida
30
4. SIMBOLIZACIÓN
31
A D G Simbolización Puntos cualitativos cuantitativos

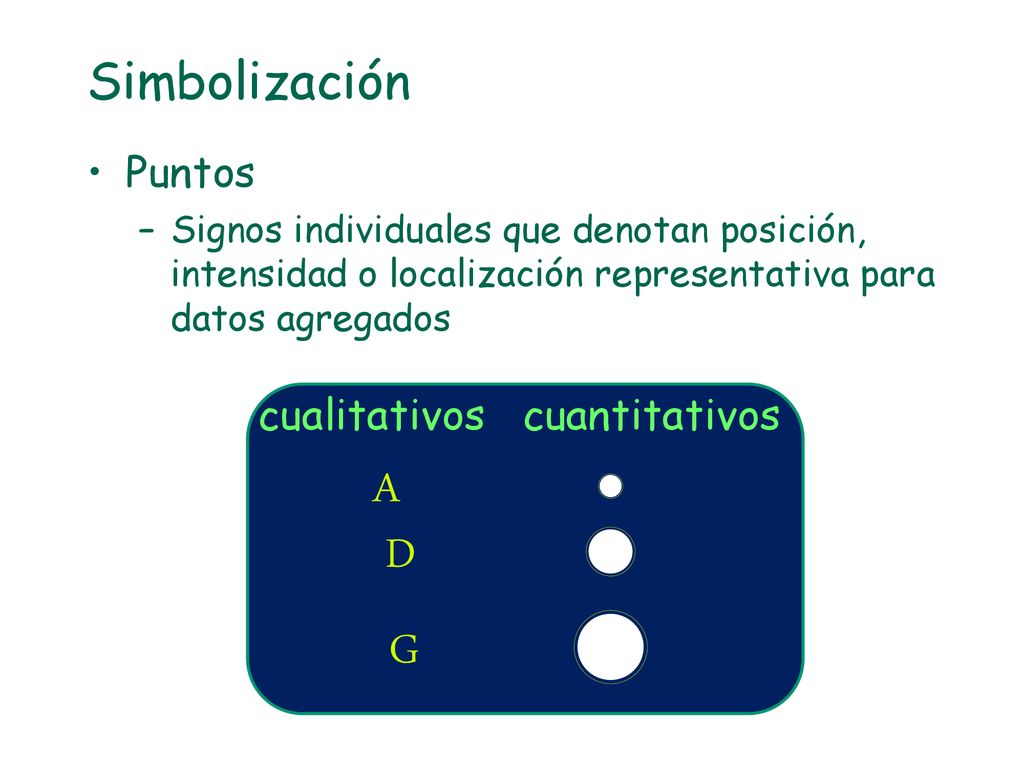

Signos individuales que denotan posición, intensidad o localización representativa para datos agregados cualitativos cuantitativos A D G
32

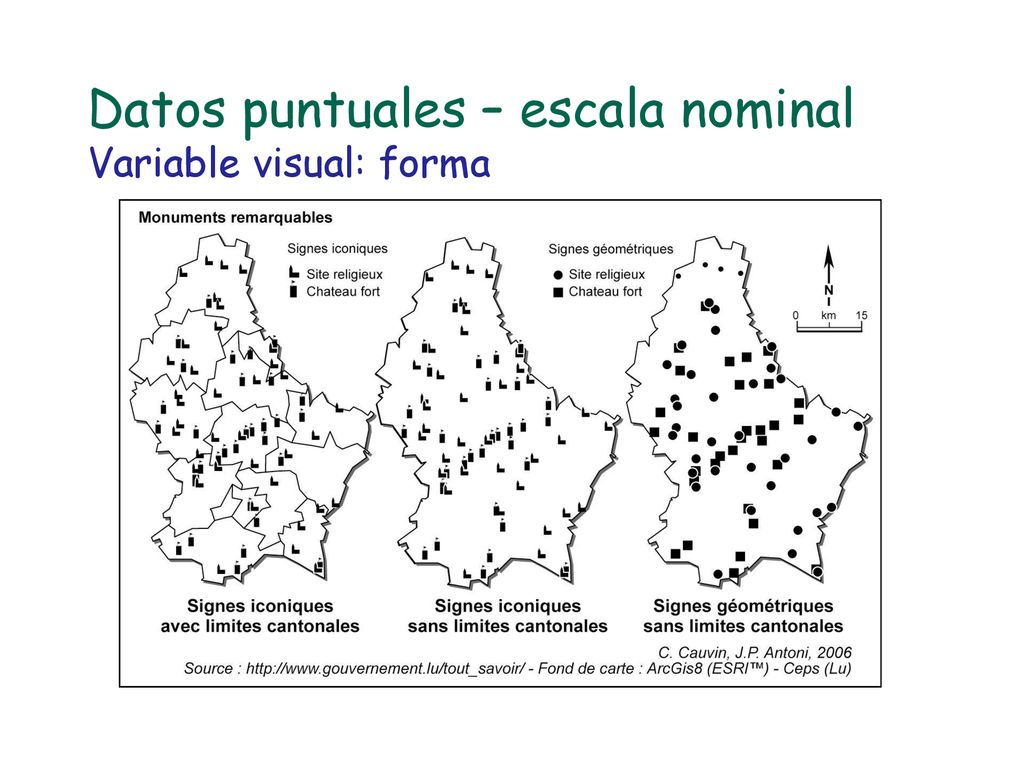

Datos puntuales – escala nominal Variable visual: forma
33

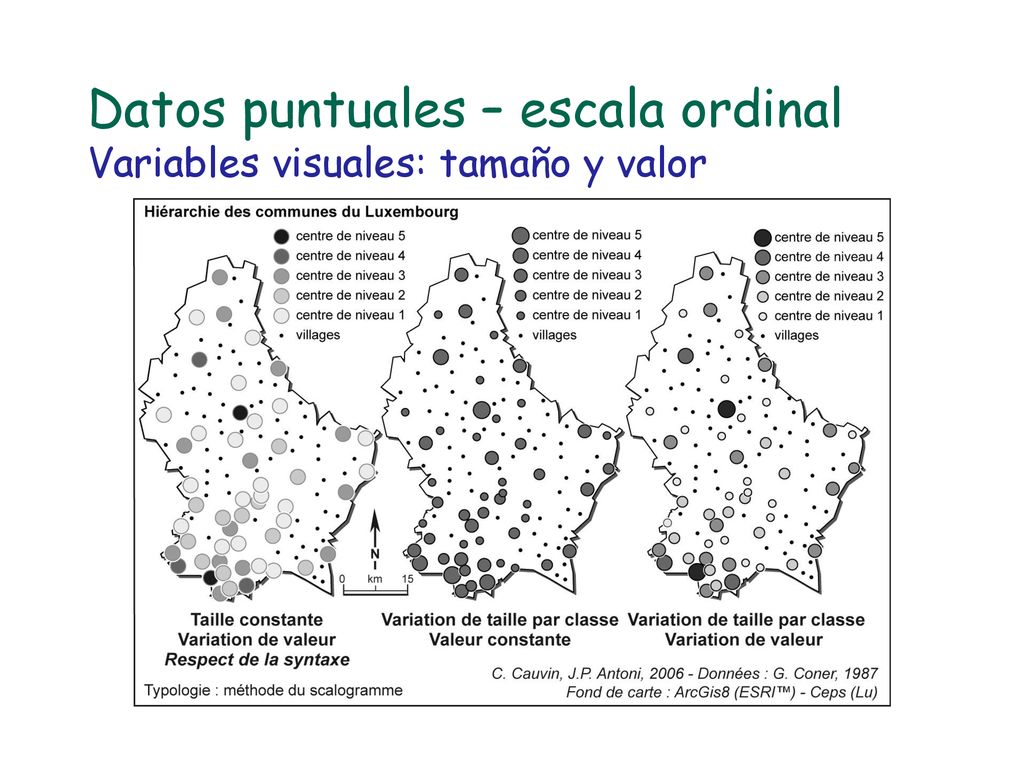

Datos puntuales – escala ordinal Variables visuales: tamaño y valor
34
Datos puntuales – escala de intervalo o de razón. Variación del valor
35

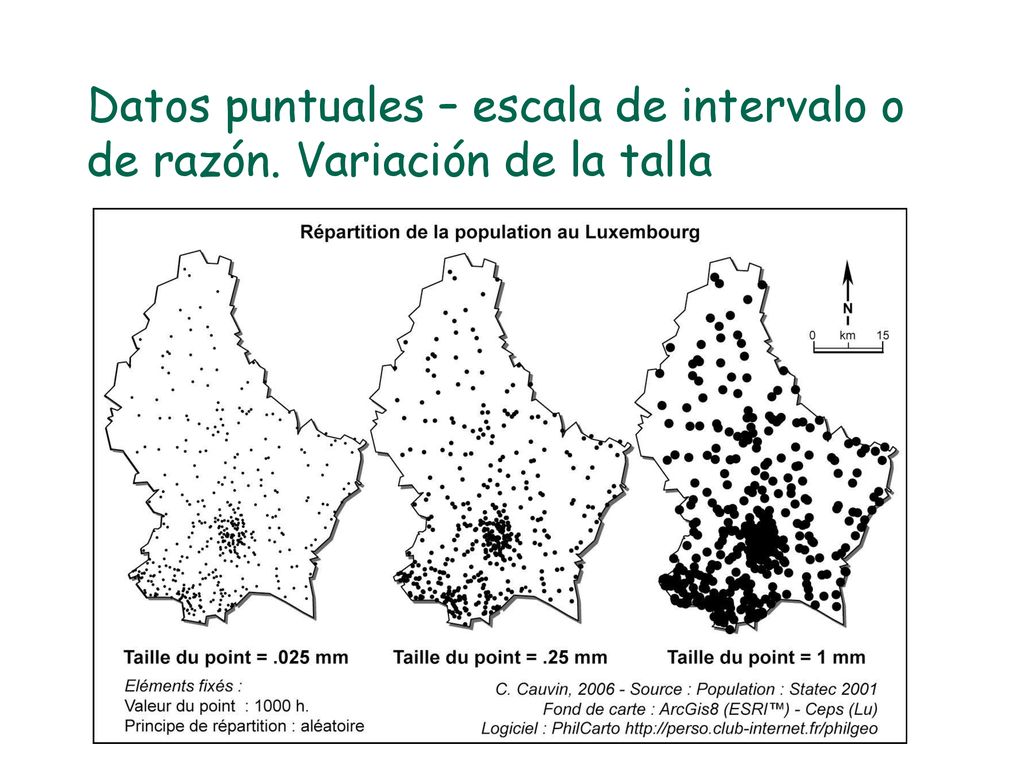

Datos puntuales – escala de intervalo o de razón. Variación de la talla
36
Datos puntuales – escala de intervalo o de razón

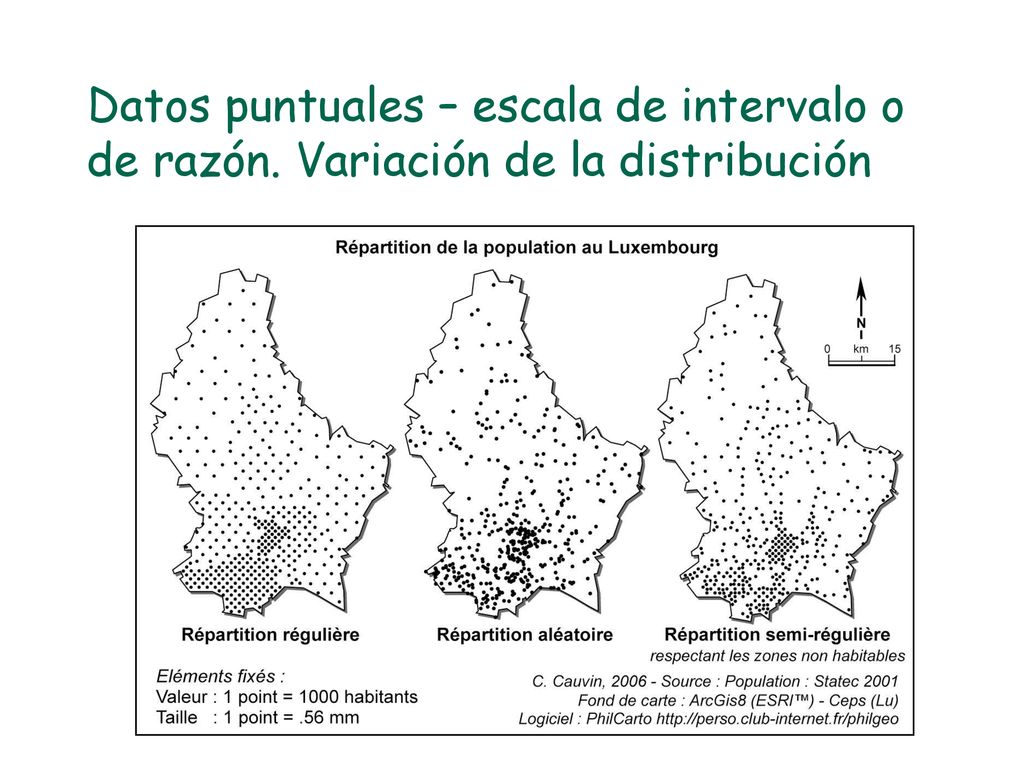

Datos puntuales – escala de intervalo o de razón. Variación de la distribución
37
Datos puntuales – escala de intervalo o de razón
Datos puntuales – escala de intervalo o de razón. Símbolos proporcionales Variable visual tamaño
38
Simbolización Líneas cualitativos cuantitativos

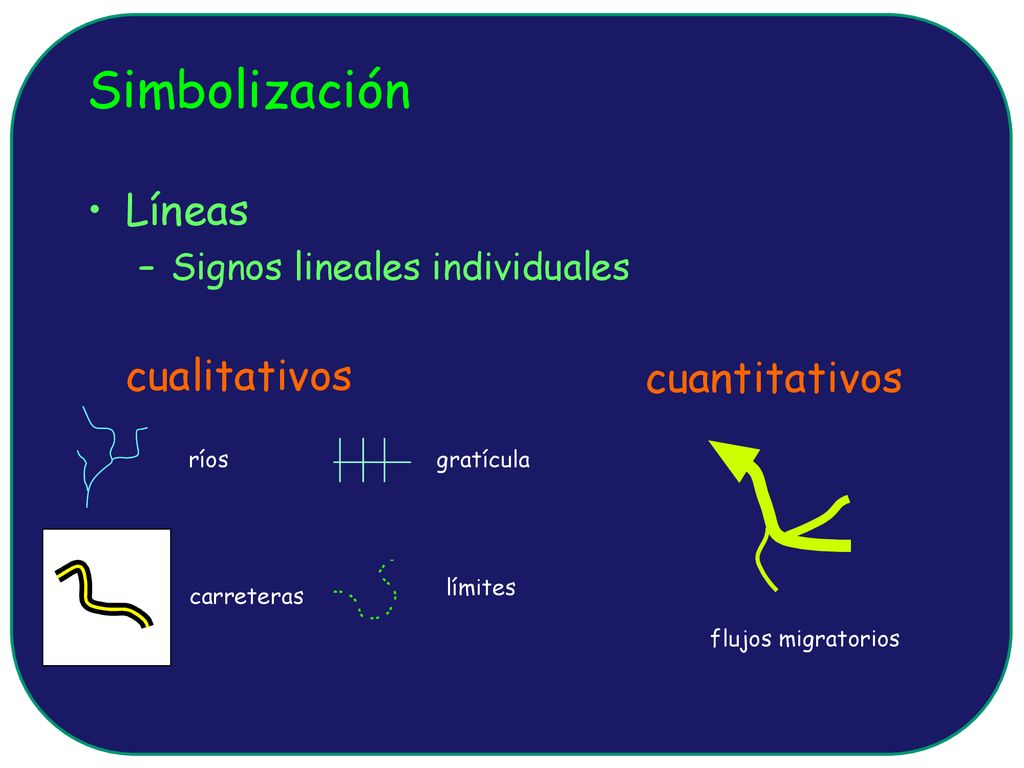

Signos lineales individuales cualitativos cuantitativos ríos gratícula límites carreteras flujos migratorios
39

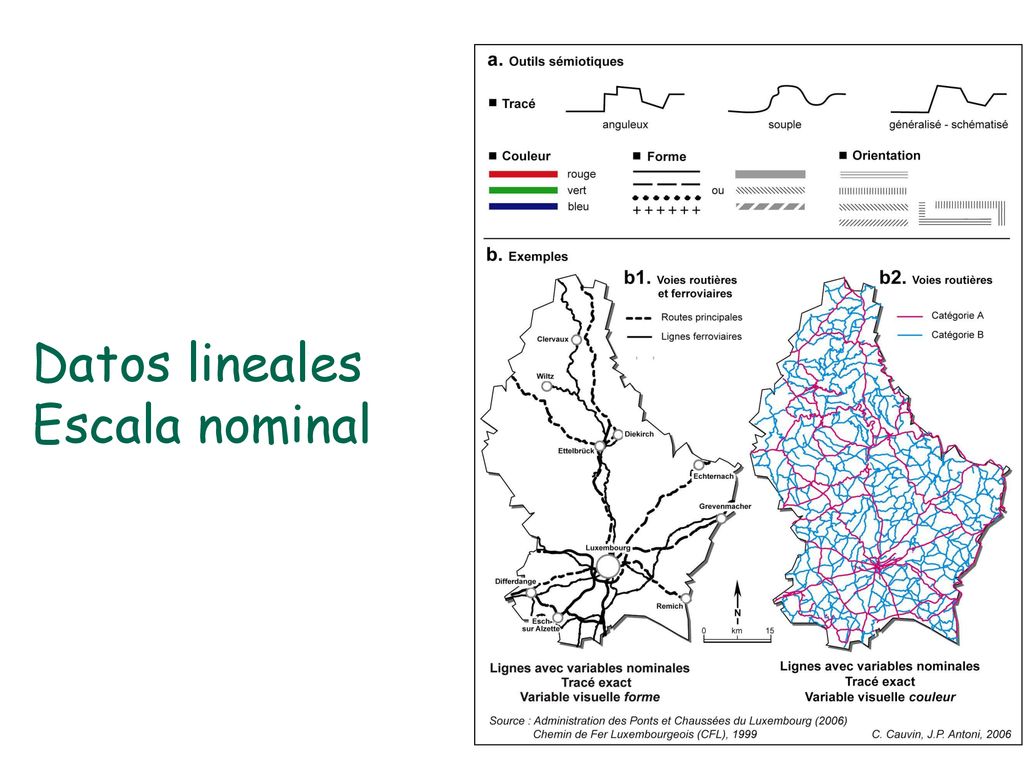

Datos lineales Escala nominal
40

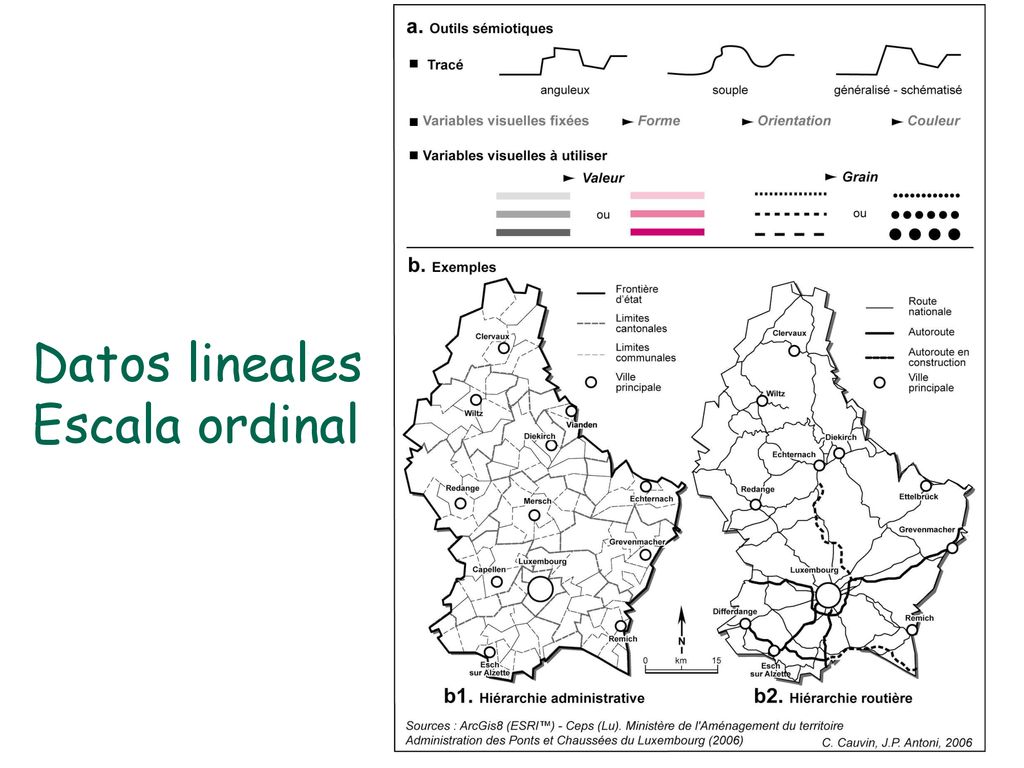

Datos lineales Escala ordinal
41

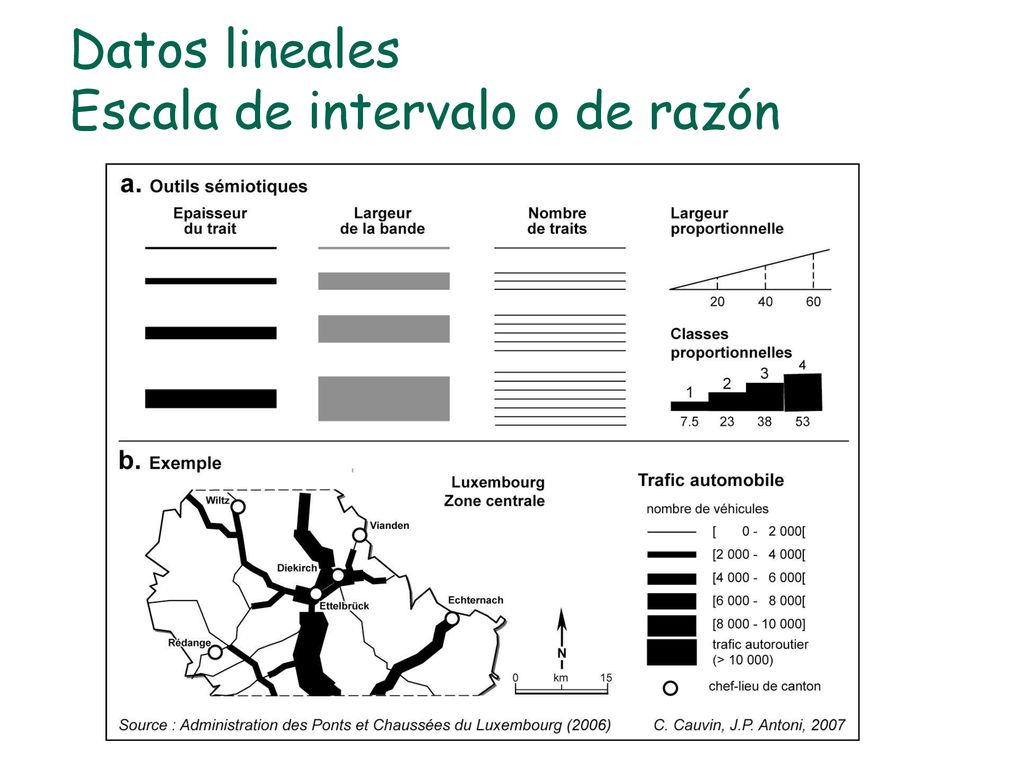

Datos lineales Escala de intervalo o de razón

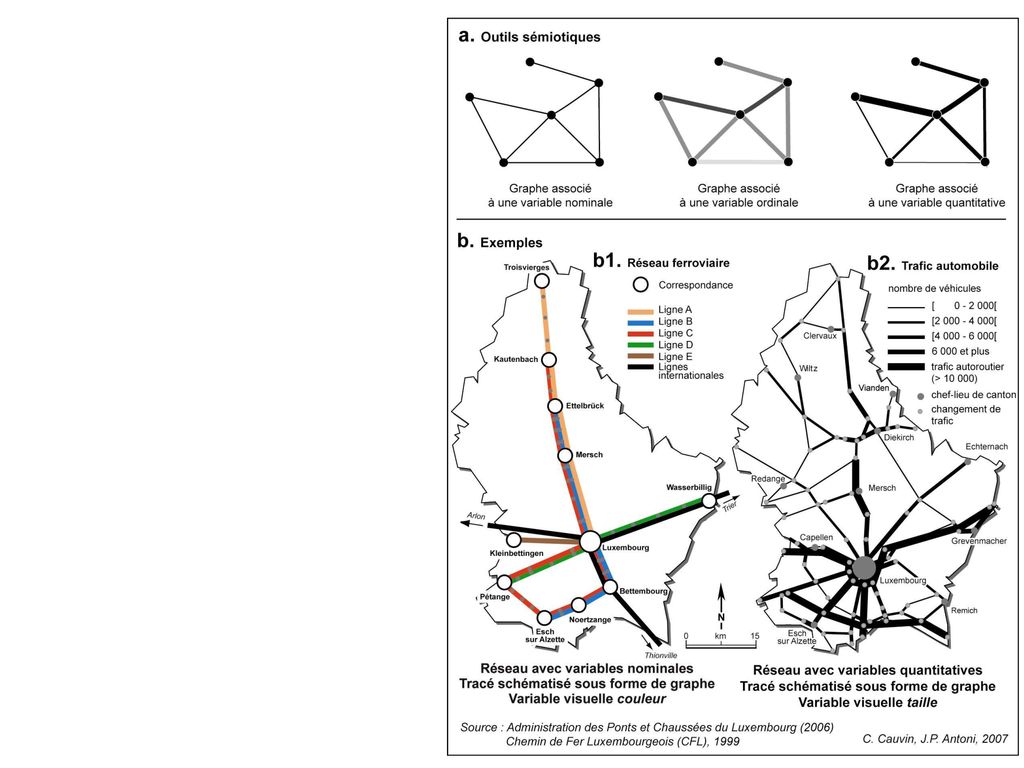

43
Coropletas - Simbolización

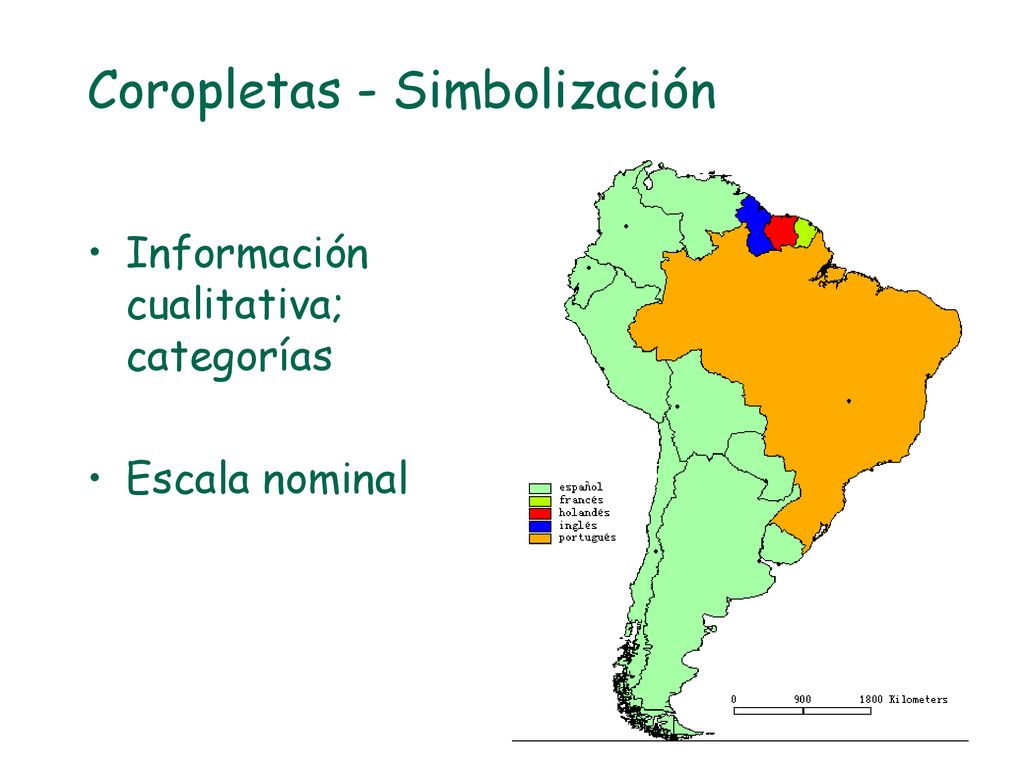

Información cualitativa; categorías Escala nominal
44
Coropletas - Simbolización

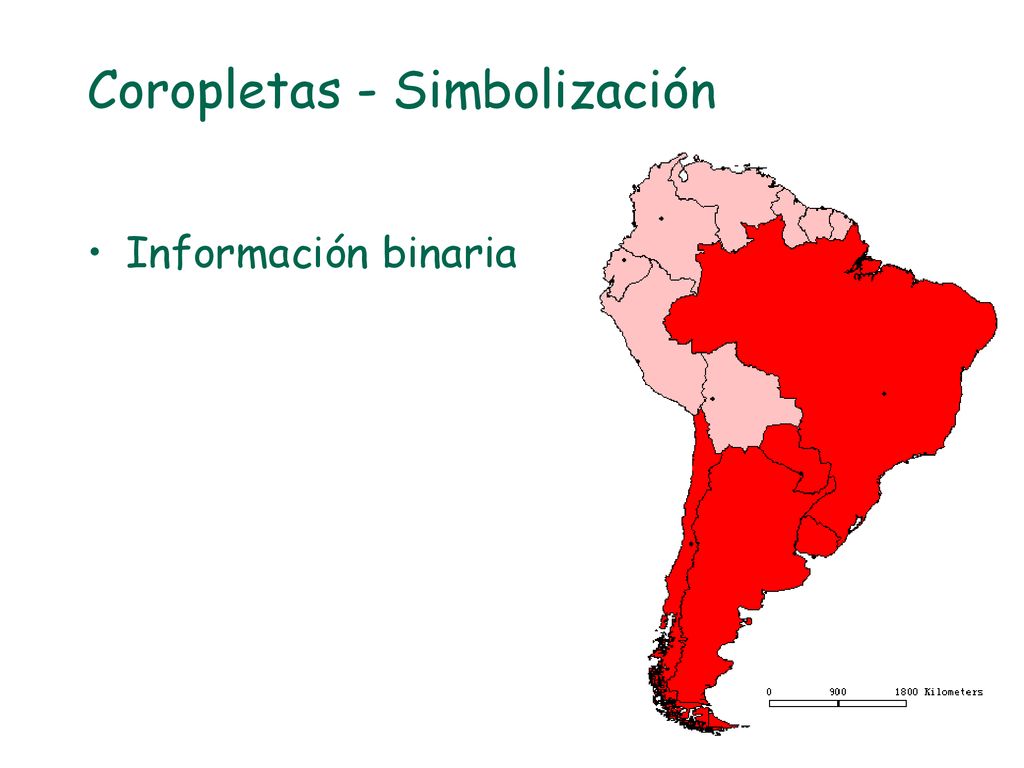

Información binaria
45
Coropletas - Simbolización

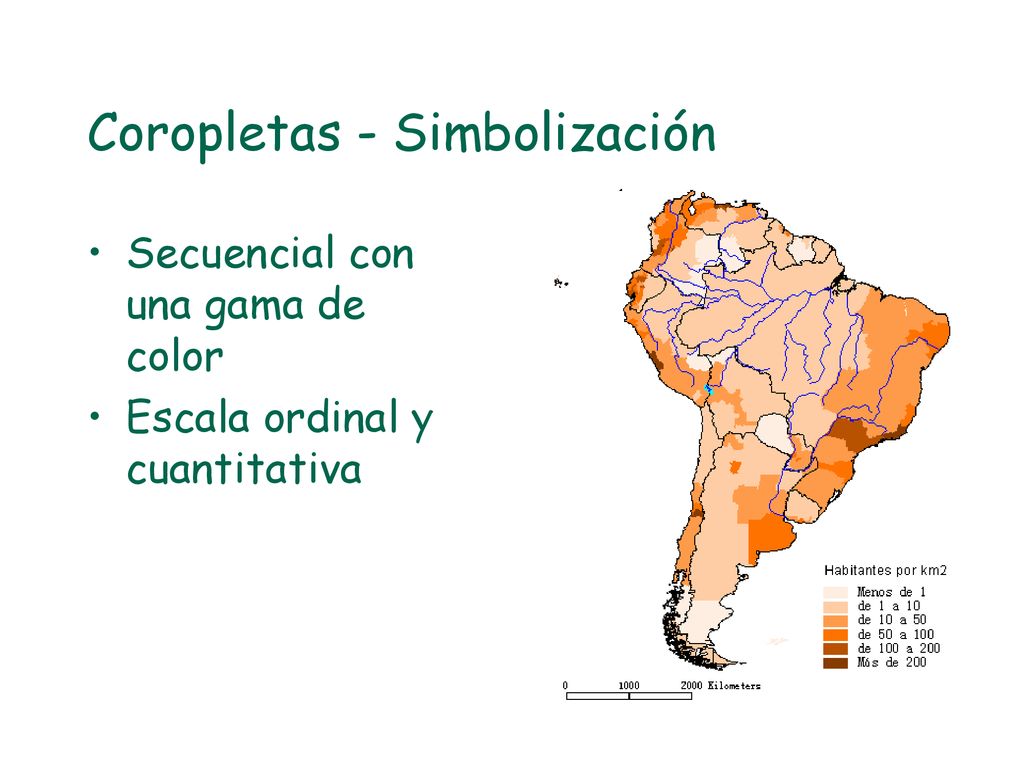

Secuencial con una gama de color Escala ordinal y cuantitativa
46
Coropletas - Simbolización
Secuencial de transición Escala ordinal y cuantitativa
47
Coropletas - Simbolización

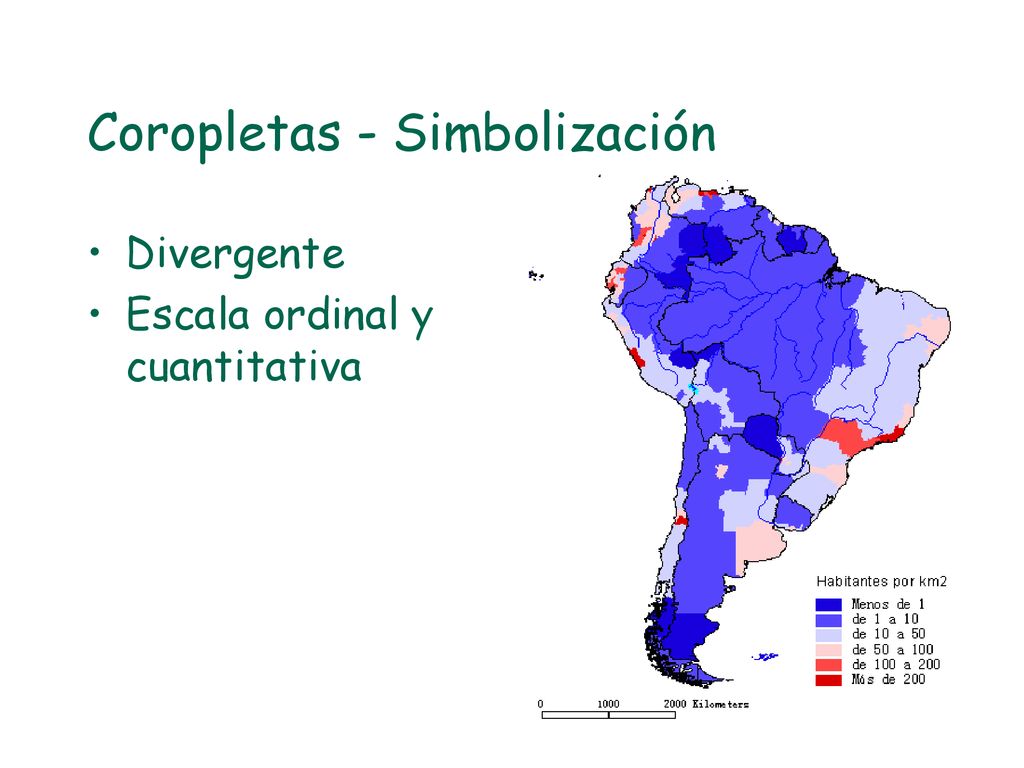

Divergente Escala ordinal y cuantitativa
48

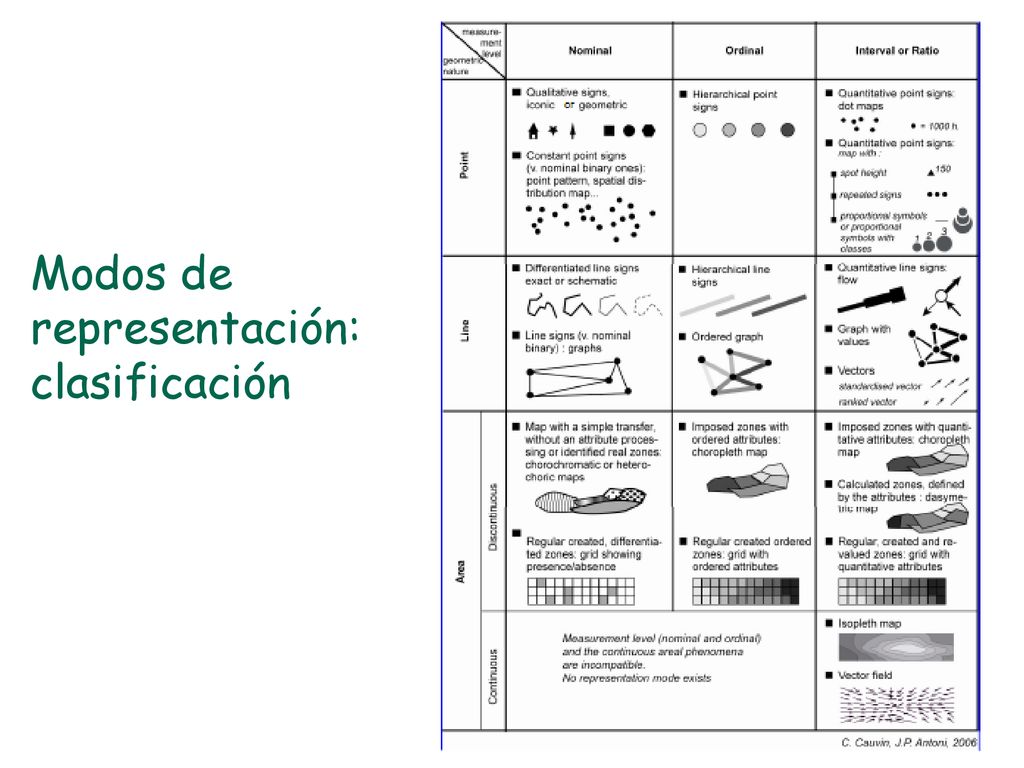

Modos de representación: clasificación
49
5. FACTORES DEL DISEÑO CARTOGRÁFICO
50
Consideraciones perceptuales

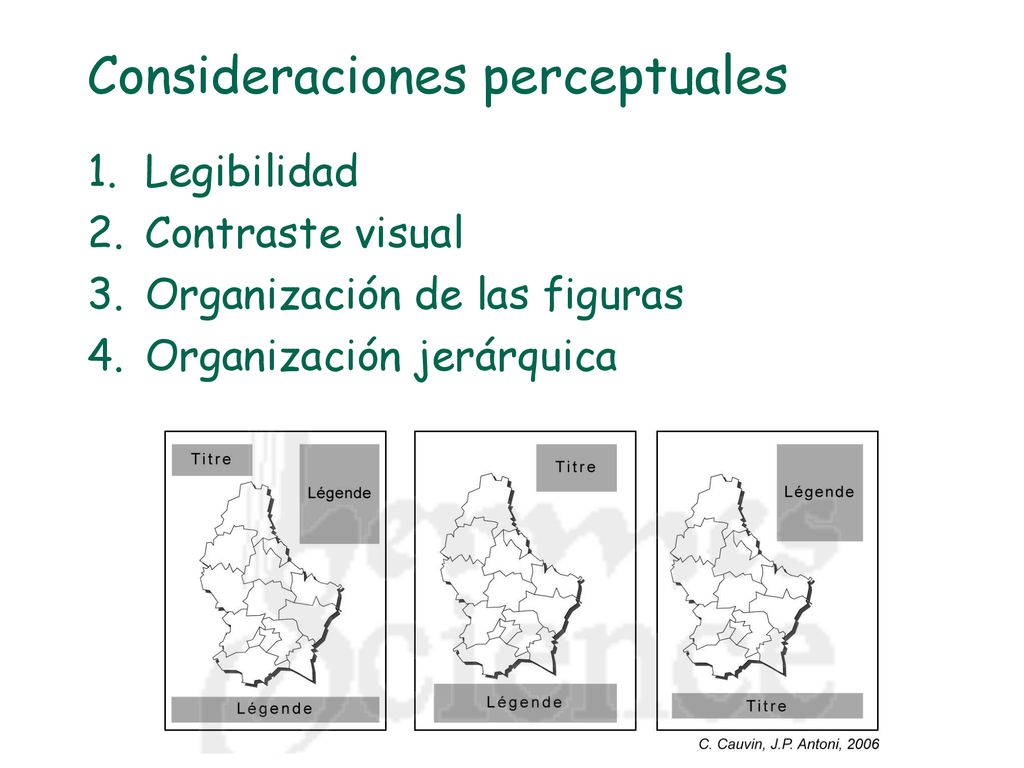

Legibilidad Contraste visual Organización de las figuras Organización jerárquica
Presentaciones similares
