Tema 4. EXPRESIÓN CARTOGRÁFICA

Presentación del tema: "Tema 4. EXPRESIÓN CARTOGRÁFICA"— Transcripción de la presentación:

1 Tema 4. EXPRESIÓN CARTOGRÁFICA
Las variables visuales La percepción visual Las propiedades perceptivas de las variables visuales

2 Las variables visuales
Introducción La transmisión de información a través de un mapa requiere alguna forma de símbolo gráfico. La comunicación en Cartografía

3 La comunicación en Cartografía

4 Variables visuales Jacques Bertin, 1967, Semiologie Graphique, París, Ed Gauiers-Villars Variables primarias Forma Tamaño Orientación Color – gama Color – tono Color – pureza Variables secundarias Textura Orientación Disposición * Ver

5 Forma Característica gráfica relativa a la disposición. Puede ser regular (rectángulos, círculos...) o irregular (pictogramas)

6 Tamaño Refleja dimensiones geométricas diferentes (longitud, altura, área, volumen). Como regla general, a mayor importancia, más grande será un elemento

7 Orientación Un marco de referencia es necesario; normalmente el borde de la hoja (líneas o polígonos alargados).

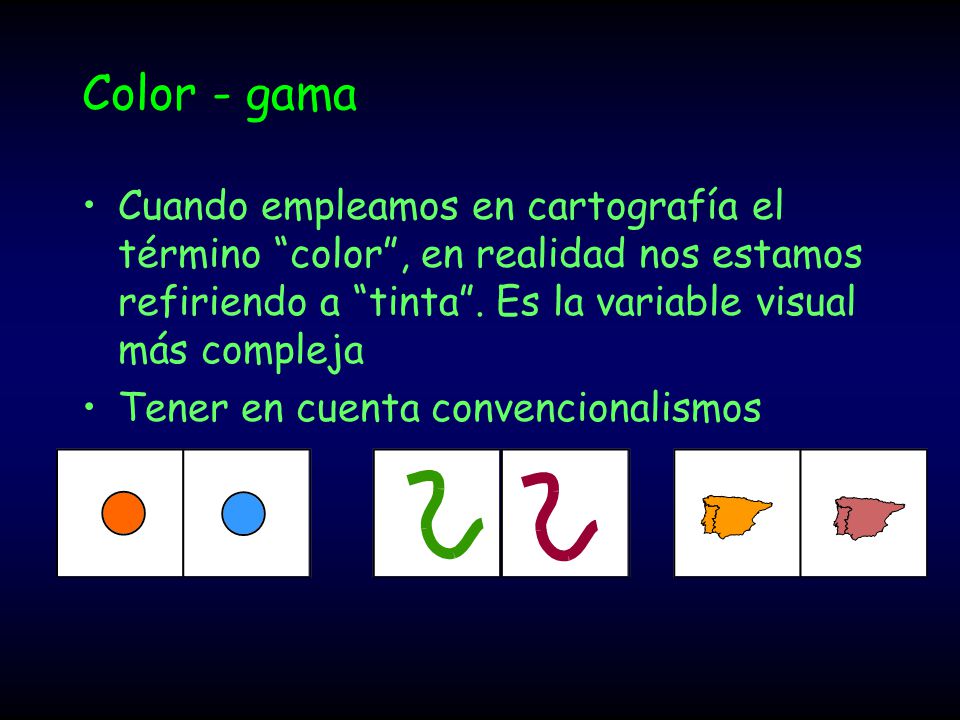

8 Color - gama Cuando empleamos en cartografía el término “color”, en realidad nos estamos refiriendo a “tinta”. Es la variable visual más compleja Tener en cuenta convencionalismos

9 Sistemas CMYK y RGB

10 Color – valor Se refiere a la relativa claridad u oscuridad. Como regla general, a mayor importancia del elemento, mayor valor

11 Color - pureza También referido como saturación, intensidad, riqueza o luminosidad. Indica el contenido de gris (saturación, intensidad, riqueza, pureza...)

12 Uso del color

13 Uso del color (francés)

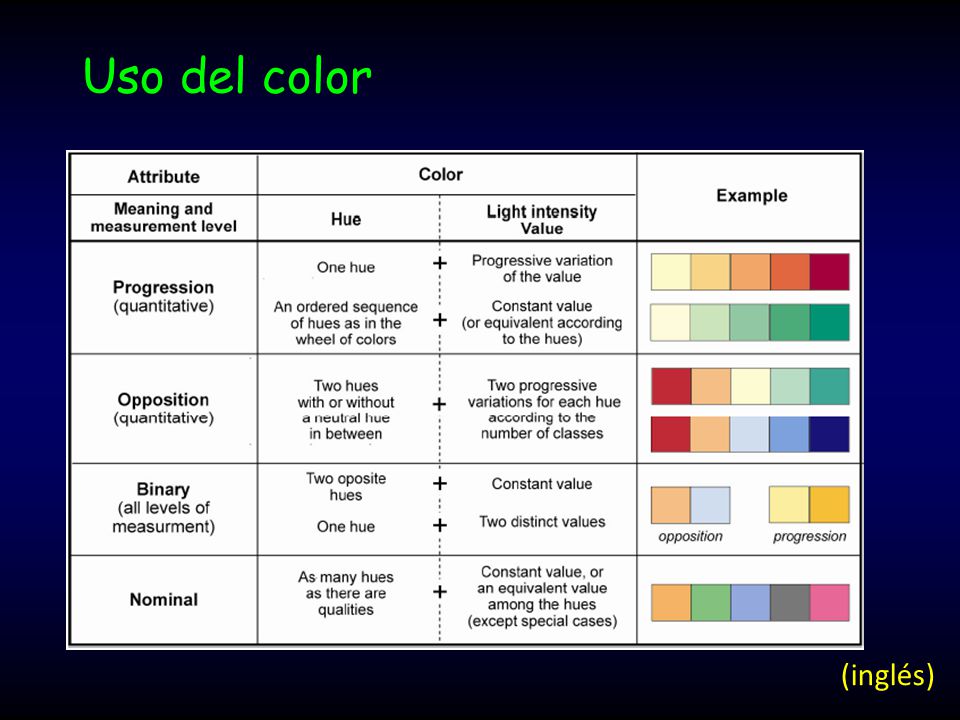

14 Uso del color (inglés)

15 Variables secundarias
Textura Se refiere al tamaño y al espaciado de los elementos de una trama (fina muy próximos; gruesa muy alejados)

16 Orientación Se refiere a la dirección seguida por la trama

17 Disposición (patrón) Se refiere a la forma y configuración de los elementos que forman la trama. Puede ser aleatoria o sistemática

18 Variables complejas (francés)

19 Variables complejas (inglés)

20 Variables visuales y dimensión geométrica

21 Variables visuales y escala de medida

22 4. SIMBOLIZACIÓN

23 A D G Simbolización Puntos cualitativos cuantitativos
Signos individuales que denotan posición, intensidad o localización representativa para datos agregados cualitativos cuantitativos A D G

24 Datos puntuales – escala nominal

25 Datos puntuales – escala ordinal

26 Datos puntuales – escala de intervalo o de razón. Variación del valor

27 Datos puntuales – escala de intervalo o de razón. Variación de la talla

28 Datos puntuales – escala de intervalo o de razón
Datos puntuales – escala de intervalo o de razón. Variación de la distribución

29 Datos puntuales – escala de intervalo o de razón
Datos puntuales – escala de intervalo o de razón. Símbolos proporcionales

30 Simbolización Líneas cuantitativos cualitativos
Signos lineales individuales cuantitativos cualitativos ríos gratícula límites carreteras flujos migratorios

31 Datos lineales Escala nominal

32 Datos lineales Escala ordinal

33 Datos lineales Escala de intervalo o de razón

34

35 Simbolización Áreas – Mapas de coropletas Simbolización
Clasificación (discretización) de los datos Diseño de la leyenda

36 Coropletas - Simbolización
Información cualitativa; categorías

37 Coropletas - Simbolización
Información binaria

38 Coropletas - Simbolización
Secuencial con una gama de color

39 Coropletas - Simbolización
Secuencial de transición

40 Coropletas - Simbolización

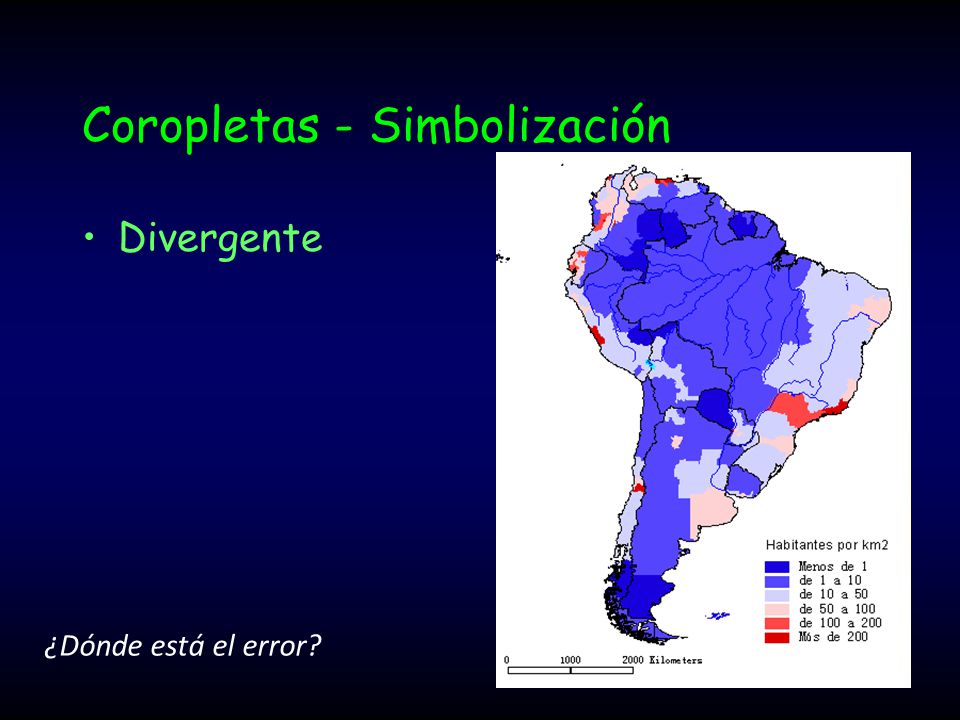

Divergente ¿Dónde está el error?

41 Modos de representación: clasificación
(francés)

42 Modos de representación: clasificación
(inglés)
