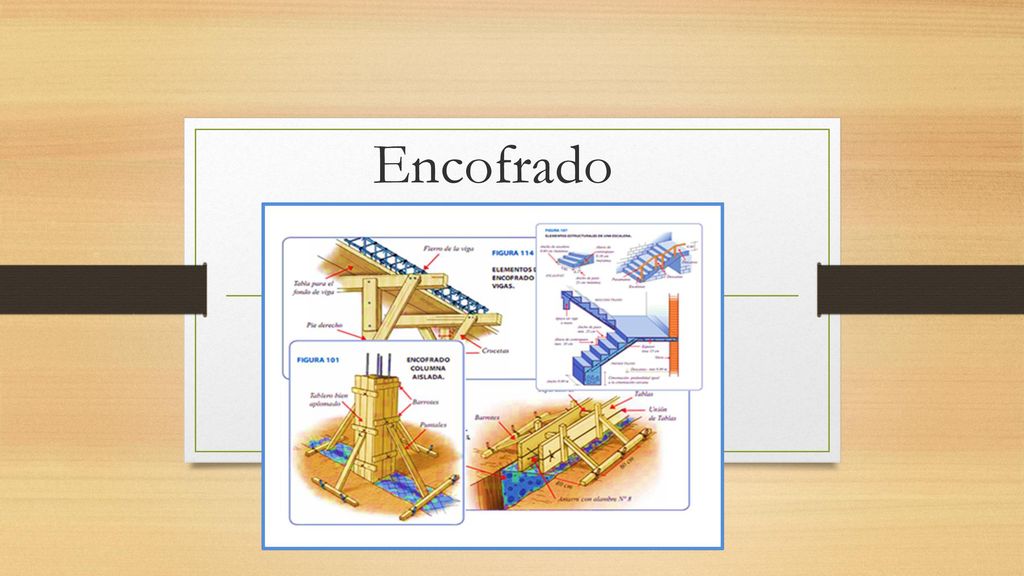

1 Encofrado

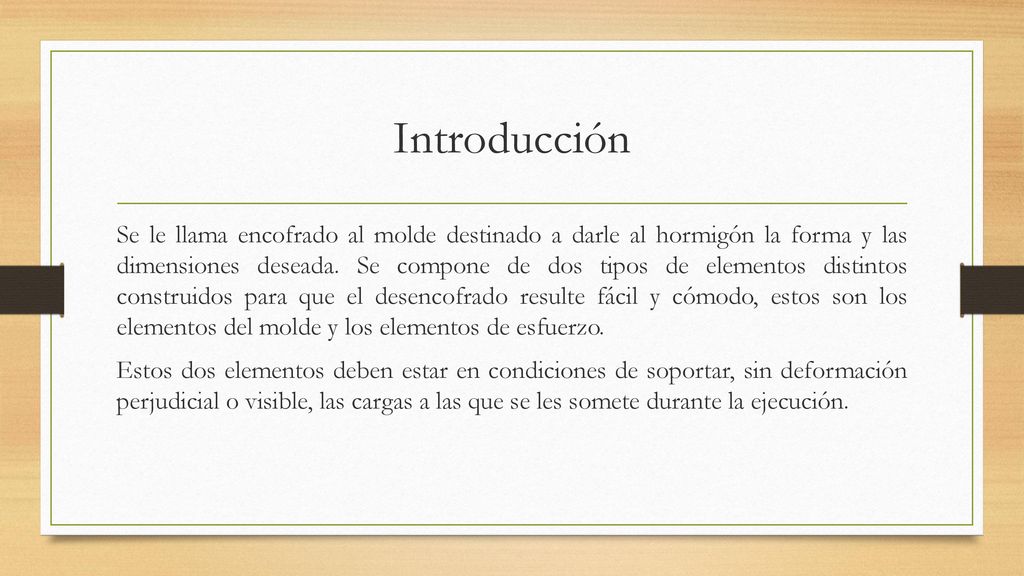

2 Introducción Se le llama encofrado al molde destinado a darle al hormigón la forma y las dimensiones deseada. Se compone de dos tipos de elementos distintos construidos para que el desencofrado resulte fácil y cómodo, estos son los elementos del molde y los elementos de esfuerzo. Estos dos elementos deben estar en condiciones de soportar, sin deformación perjudicial o visible, las cargas a las que se les somete durante la ejecución.

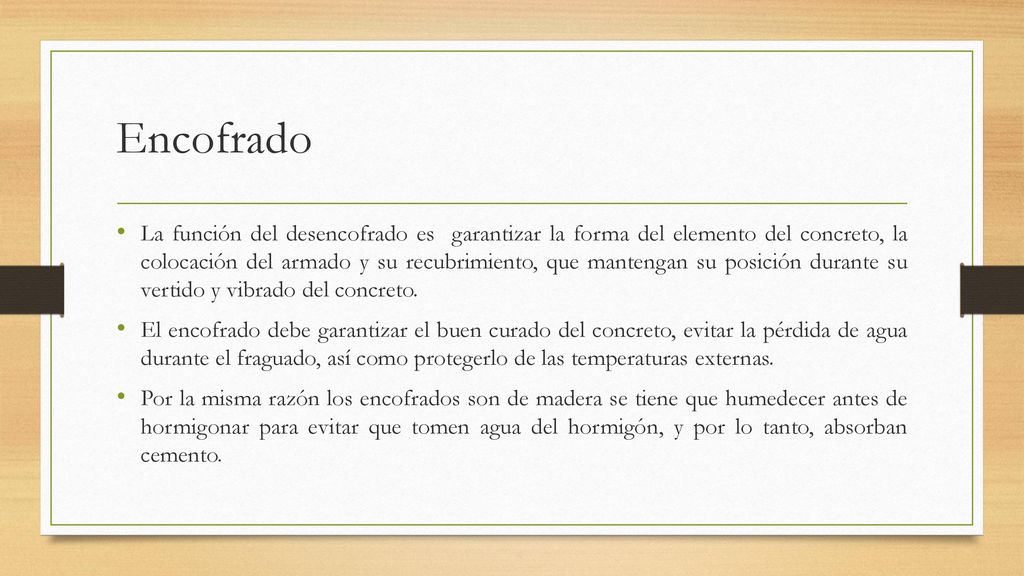

3 Encofrado La función del desencofrado es garantizar la forma del elemento del concreto, la colocación del armado y su recubrimiento, que mantengan su posición durante su vertido y vibrado del concreto. El encofrado debe garantizar el buen curado del concreto, evitar la pérdida de agua durante el fraguado, así como protegerlo de las temperaturas externas. Por la misma razón los encofrados son de madera se tiene que humedecer antes de hormigonar para evitar que tomen agua del hormigón, y por lo tanto, absorban cemento.

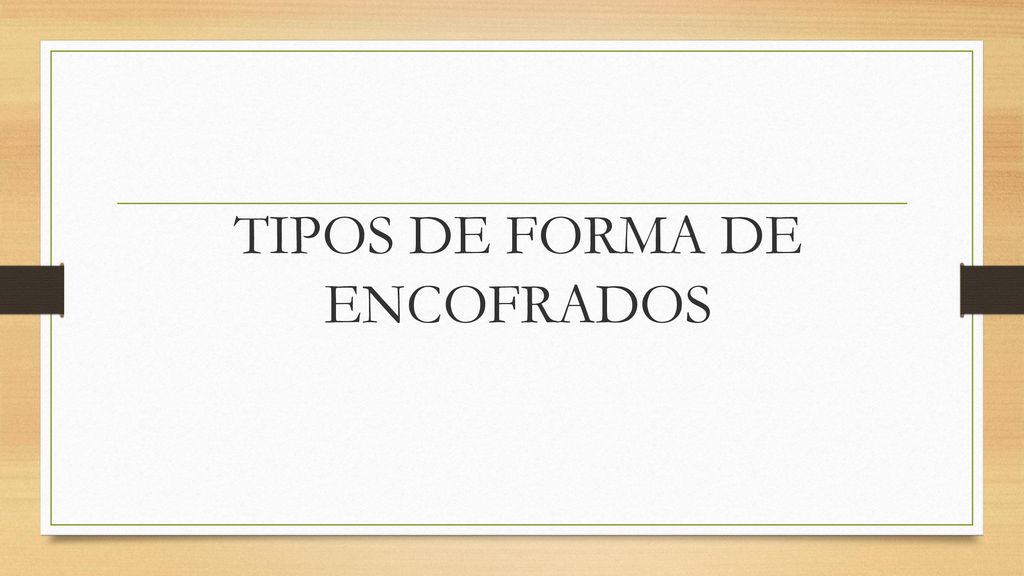

4 TIPOS DE FORMA DE ENCOFRADOS

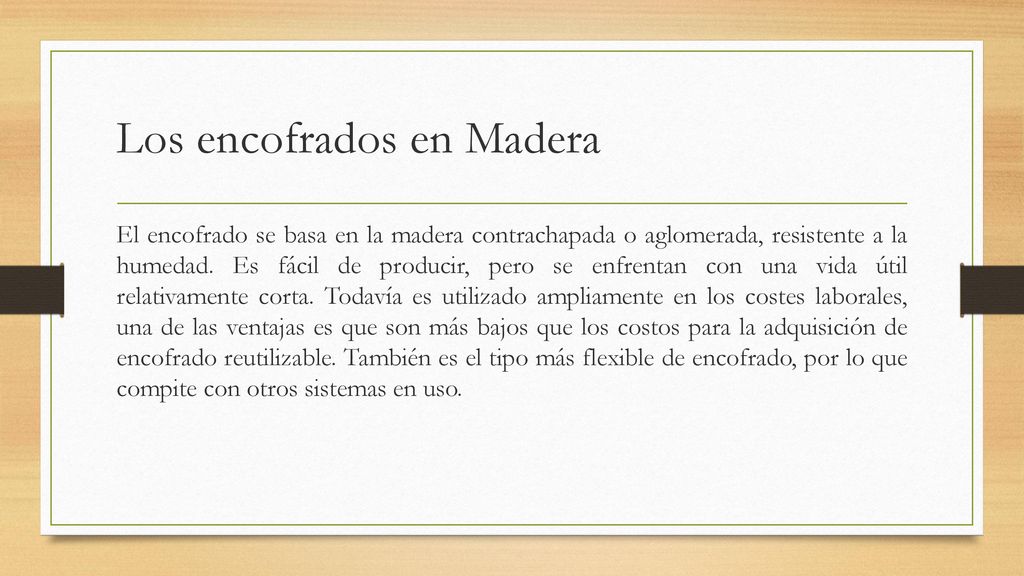

5 Los encofrados en Madera
El encofrado se basa en la madera contrachapada o aglomerada, resistente a la humedad. Es fácil de producir, pero se enfrentan con una vida útil relativamente corta. Todavía es utilizado ampliamente en los costes laborales, una de las ventajas es que son más bajos que los costos para la adquisición de encofrado reutilizable. También es el tipo más flexible de encofrado, por lo que compite con otros sistemas en uso.

6 Sistemas de encofrado diseñado
Este encofrado se construye con módulos prefabricados con estructura de metal (generalmente de acero o aluminio) y cubierta con concreto. Sus laterales pueden ser cubiertos con el material deseado (acero, aluminio, madera, entre otros). Las dos principales ventajas de los sistemas de encofrado, en comparación con el encofrado de madera, son la velocidad de la construcción, gracias a los sistemas modulares, ya sea alfiler, un clip o un tornillo de forma rápida. También ayuda a reducir los costes del ciclo de vida.

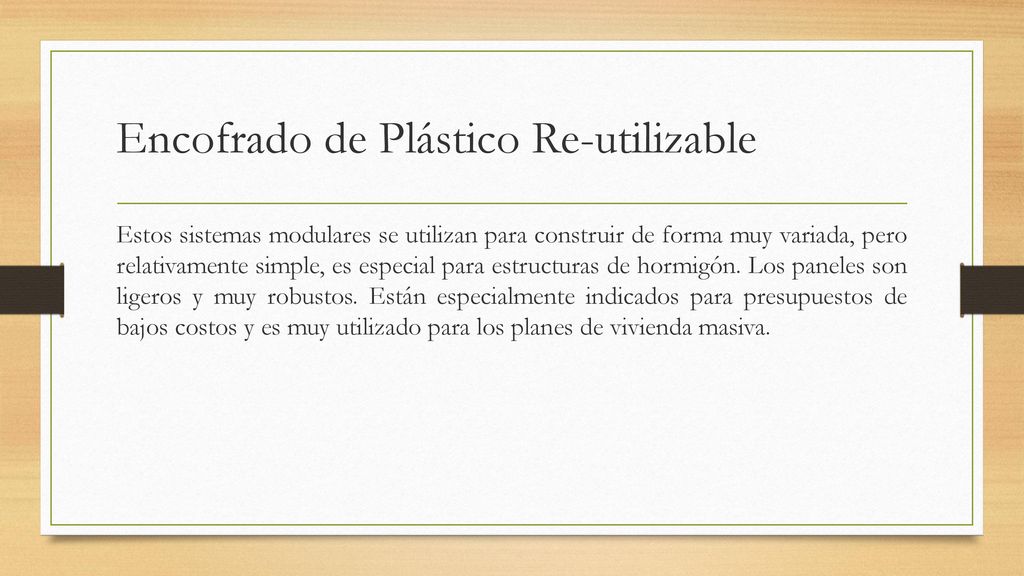

7 Encofrado de Plástico Re-utilizable
Estos sistemas modulares se utilizan para construir de forma muy variada, pero relativamente simple, es especial para estructuras de hormigón. Los paneles son ligeros y muy robustos. Están especialmente indicados para presupuestos de bajos costos y es muy utilizado para los planes de vivienda masiva.

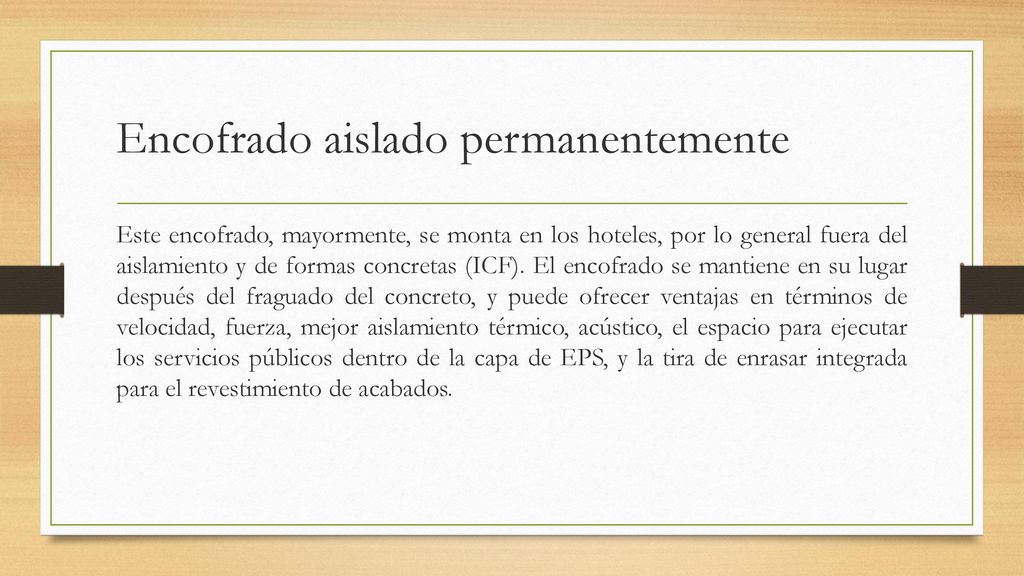

8 Encofrado aislado permanentemente
Este encofrado, mayormente, se monta en los hoteles, por lo general fuera del aislamiento y de formas concretas (ICF). El encofrado se mantiene en su lugar después del fraguado del concreto, y puede ofrecer ventajas en términos de velocidad, fuerza, mejor aislamiento térmico, acústico, el espacio para ejecutar los servicios públicos dentro de la capa de EPS, y la tira de enrasar integrada para el revestimiento de acabados.

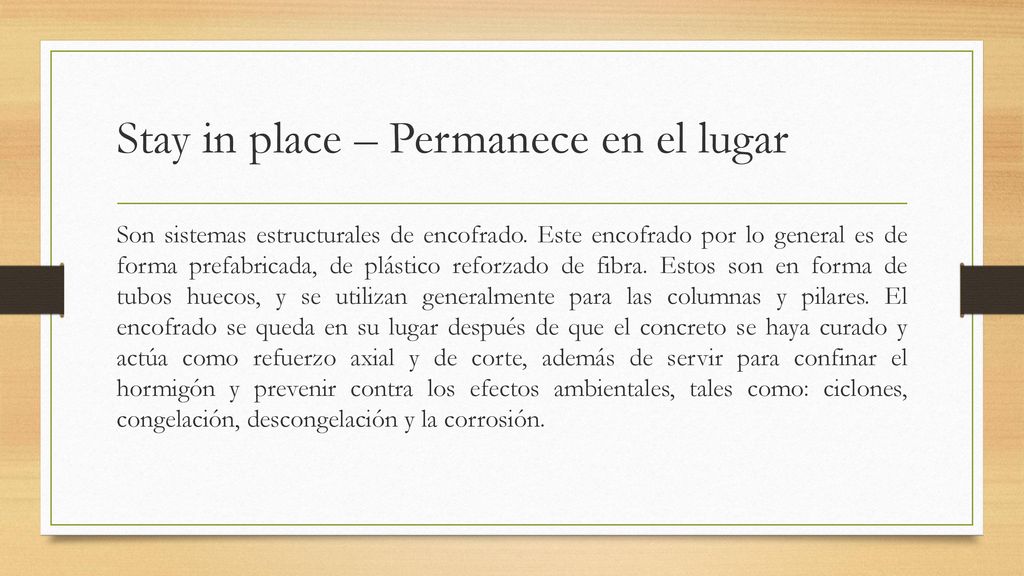

9 Stay in place – Permanece en el lugar
Son sistemas estructurales de encofrado. Este encofrado por lo general es de forma prefabricada, de plástico reforzado de fibra. Estos son en forma de tubos huecos, y se utilizan generalmente para las columnas y pilares. El encofrado se queda en su lugar después de que el concreto se haya curado y actúa como refuerzo axial y de corte, además de servir para confinar el hormigón y prevenir contra los efectos ambientales, tales como: ciclones, congelación, descongelación y la corrosión.

10 Tipos de Encofrado Encofrados verticales En pilares:
De cartón desechable (pilares redondos), metálicos (elementos ensamblados), o de plástico (articulados). En muros: De madera o de metal

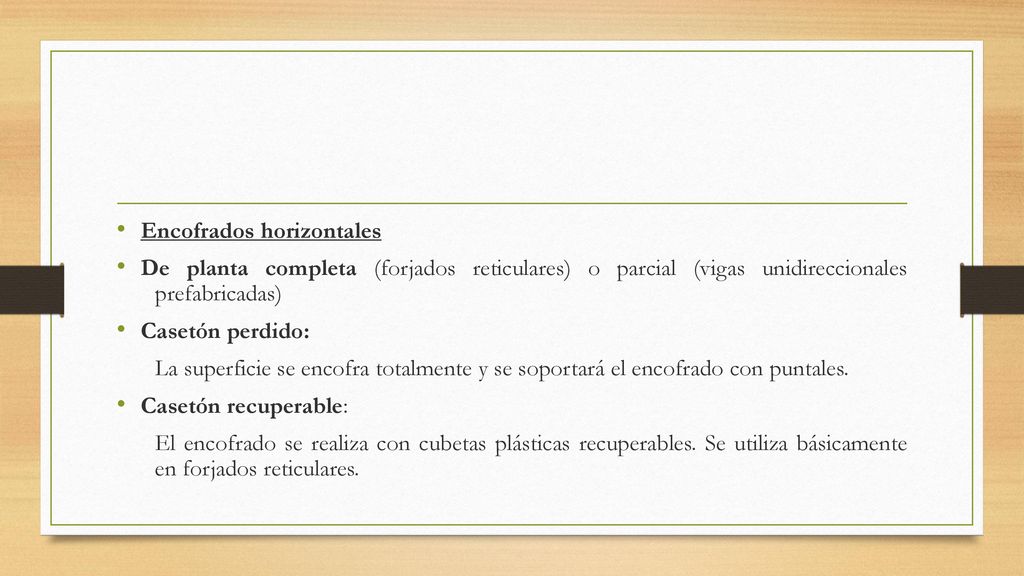

11 Encofrados horizontales
De planta completa (forjados reticulares) o parcial (vigas unidireccionales prefabricadas)  Casetón perdido: La superficie se encofra totalmente y se soportará el encofrado con puntales. Casetón recuperable: El encofrado se realiza con cubetas plásticas recuperables. Se utiliza básicamente en forjados reticulares.

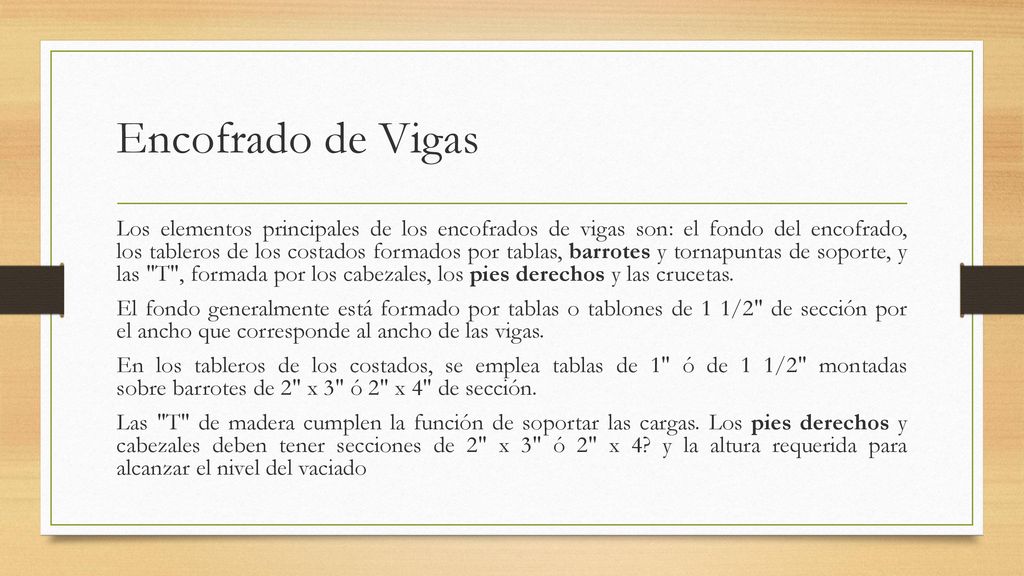

12 Encofrado de Vigas Los elementos principales de los encofrados de vigas son: el fondo del encofrado, los tableros de los costados formados por tablas, barrotes y tornapuntas de soporte, y las "T", formada por los cabezales, los pies derechos y las crucetas. El fondo generalmente está formado por tablas o tablones de 1 1/2" de sección por el ancho que corresponde al ancho de las vigas. En los tableros de los costados, se emplea tablas de 1" ó de 1 1/2" montadas sobre barrotes de 2" x 3" ó 2" x 4" de sección. Las "T" de madera cumplen la función de soportar las cargas. Los pies derechos y cabezales deben tener secciones de 2" x 3" ó 2" x 4? y la altura requerida para alcanzar el nivel del vaciado

13

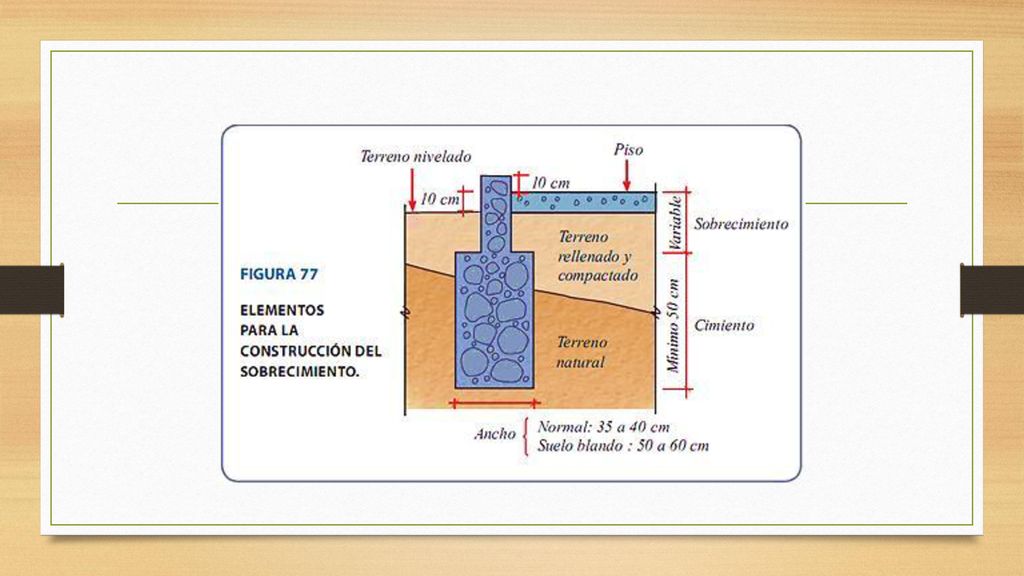

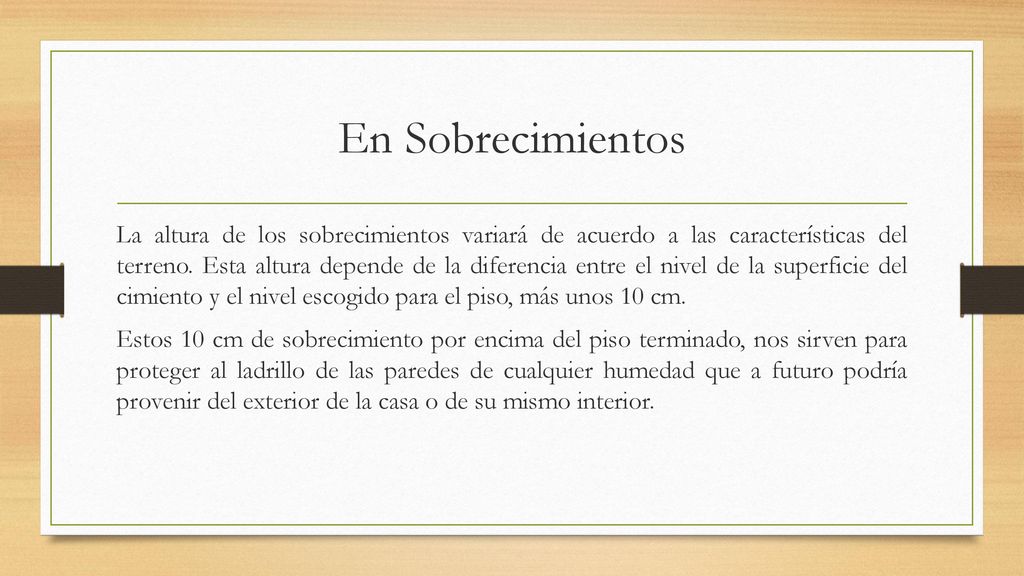

14 En Sobrecimientos La altura de los sobrecimientos variará de acuerdo a las características del terreno. Esta altura depende de la diferencia entre el nivel de la superficie del cimiento y el nivel escogido para el piso, más unos 10 cm. Estos 10 cm de sobrecimiento por encima del piso terminado, nos sirven para proteger al ladrillo de las paredes de cualquier humedad que a futuro podría provenir del exterior de la casa o de su mismo interior.

15

16 Armado del encofrado de Sobrecimientos
Se deberá verificar que las tablas a utilizar se encuentren en buen estado, limpias y no arqueadas. Los costados de los encofrados están formados por tablas de 1" o 1½" de espesor y de anchos variables, de acuerdo a las alturas de los sobrecimientos. Estas tablas, por su cara exterior, se unen a través de barrotes de madera de 2" x 3", separados cada uno por 60 cm. Para asegurar la verticalidad y estabilidad del encofrado, se usan otros barrotes, también de 2" x 3", los cuales se aseguran contra una solera* fijada con estacas el suelo

17 Por su cara interior, las tablas no deberán presentar restos de concreto endurecido y deberán estar untadas con petróleo, lo que posteriormente facilitará el desencofrado.

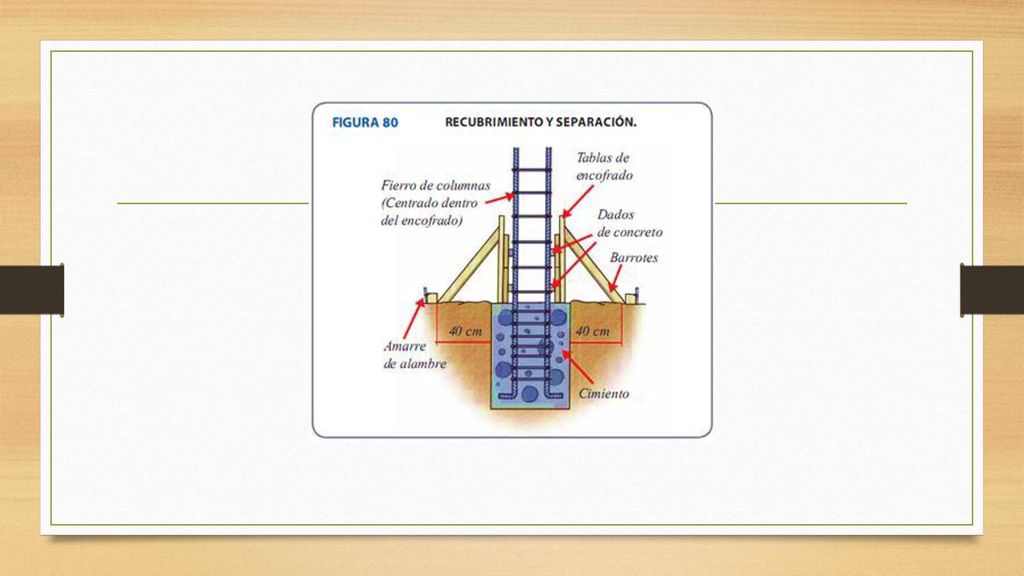

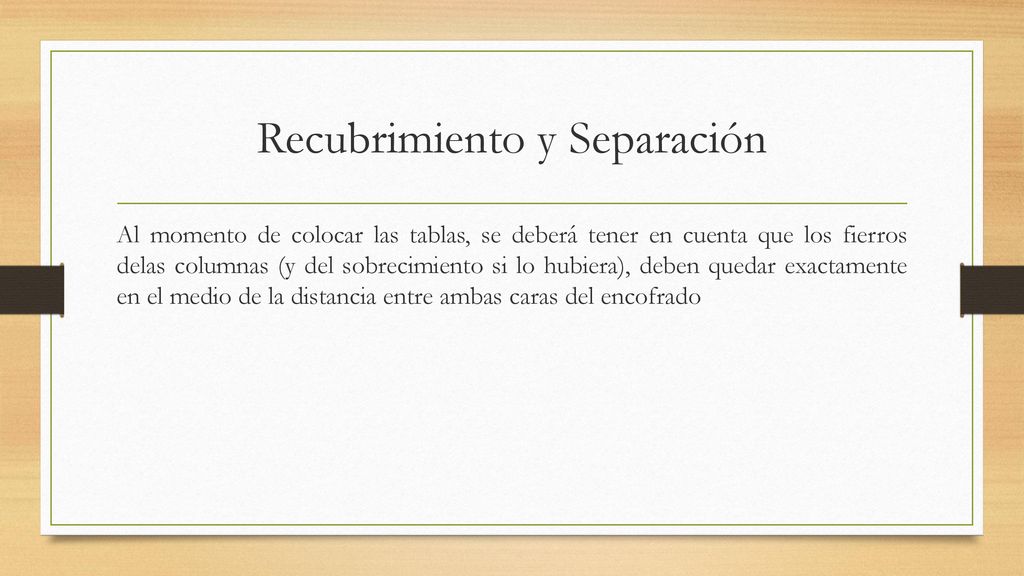

18 Recubrimiento y Separación
Al momento de colocar las tablas, se deberá tener en cuenta que los fierros delas columnas (y del sobrecimiento si lo hubiera), deben quedar exactamente en el medio de la distancia entre ambas caras del encofrado

19

20 Desencofrado del Sobrecimiento

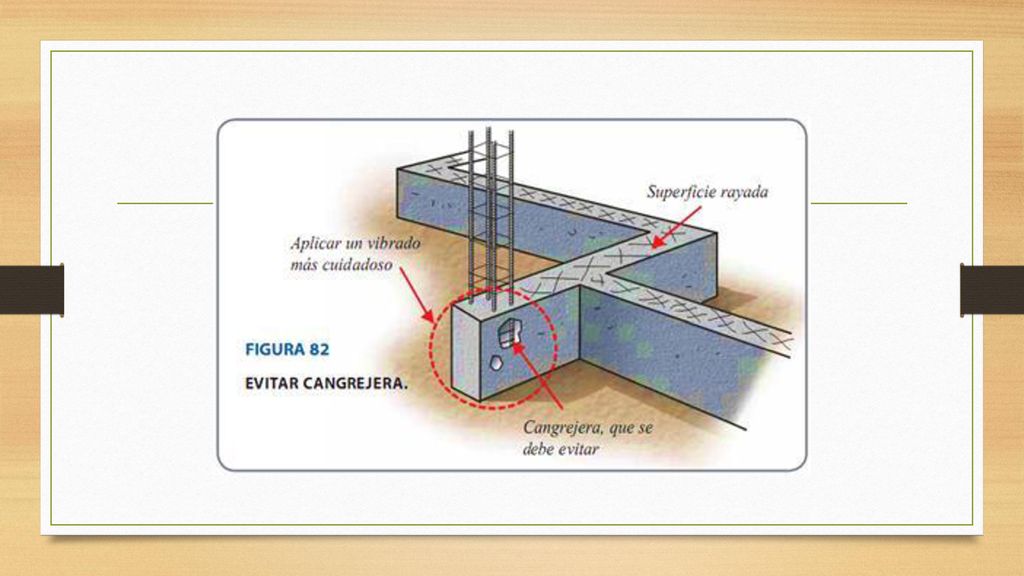

Al día siguiente del vaciado, el encofrado puede ser totalmente retirado. En ese momento, se debe inspeccionar que no exista ninguna cangrejera de consideración. Si existiese alguna, habrá que proceder a repararla lo antes posible, pudiendo usar una mezcla de 1 volumen de cemento por 4 de arena gruesa.

21

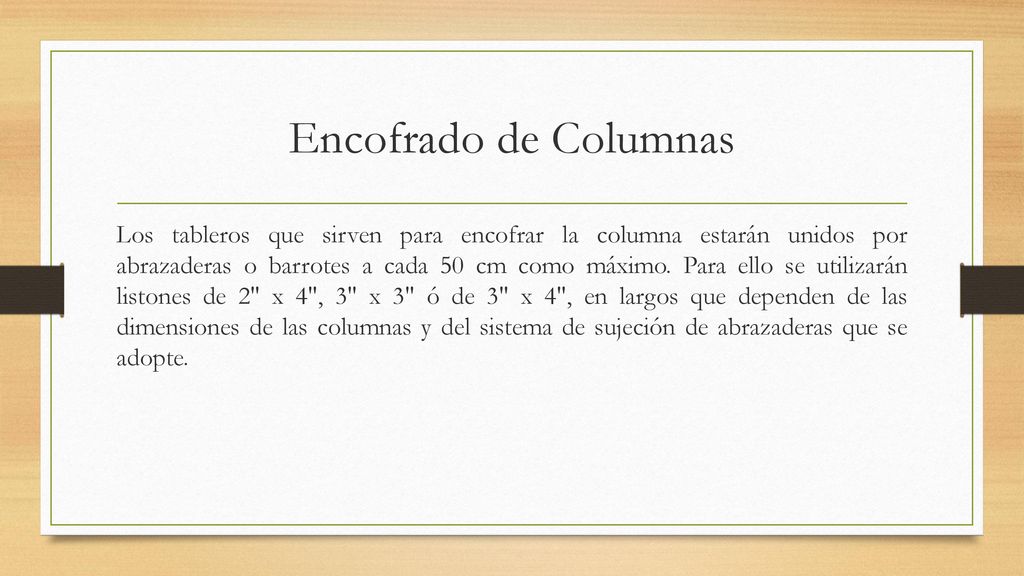

22 Encofrado de Columnas Los tableros que sirven para encofrar la columna estarán unidos por abrazaderas o barrotes a cada 50 cm como máximo. Para ello se utilizarán listones de 2" x 4", 3" x 3" ó de 3" x 4", en largos que dependen de las dimensiones de las columnas y del sistema de sujeción de abrazaderas que se adopte.

23 Luego, el encofrado será asegurado contra el piso por medio de unos puntales que pueden ser de 3" x 3", 2" x 4" ó 3" x 4", apoyados en soportes fijados en el suelo o en las correspondientes losas de los entrepisos. Estos elementos, además de asegurar el aplomado de los encofrados, les confieren arriostramiento.

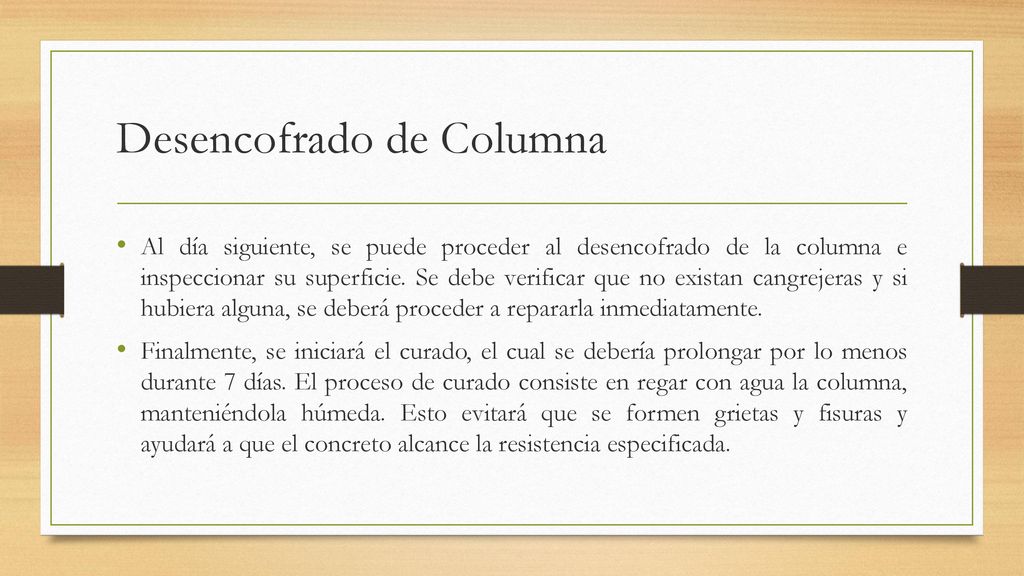

24 Desencofrado de Columna
Al día siguiente, se puede proceder al desencofrado de la columna e inspeccionar su superficie. Se debe verificar que no existan cangrejeras y si hubiera alguna, se deberá proceder a repararla inmediatamente. Finalmente, se iniciará el curado, el cual se debería prolongar por lo menos durante 7 días. El proceso de curado consiste en regar con agua la columna, manteniéndola húmeda. Esto evitará que se formen grietas y fisuras y ayudará a que el concreto alcance la resistencia especificada.

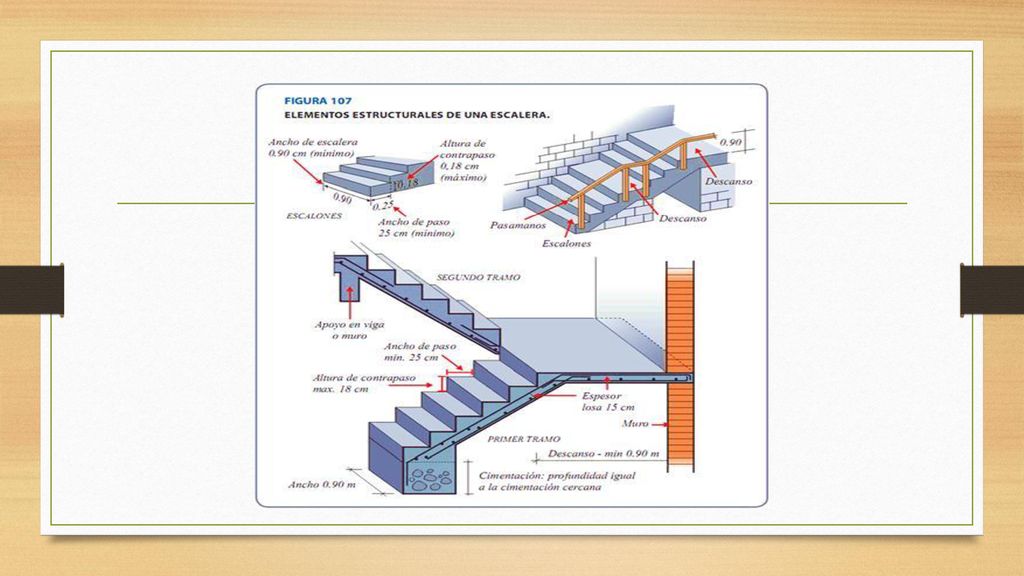

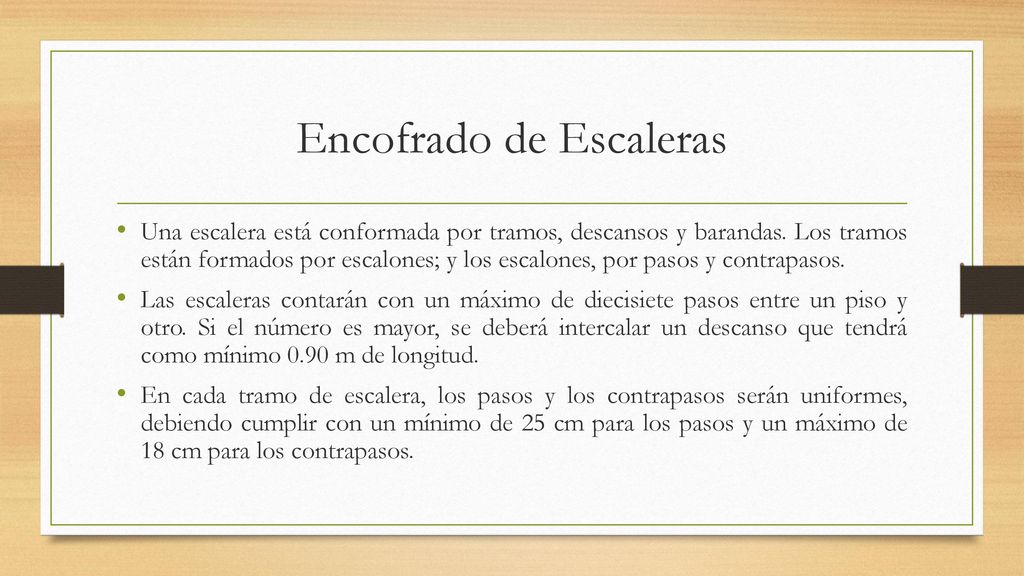

25 Encofrado de Escaleras
Una escalera está conformada por tramos, descansos y barandas. Los tramos están formados por escalones; y los escalones, por pasos y contrapasos. Las escaleras contarán con un máximo de diecisiete pasos entre un piso y otro. Si el número es mayor, se deberá intercalar un descanso que tendrá como mínimo 0.90 m de longitud. En cada tramo de escalera, los pasos y los contrapasos serán uniformes, debiendo cumplir con un mínimo de 25 cm para los pasos y un máximo de 18 cm para los contrapasos.

26

27 Encofrado de Losa aligerada
Los encofrados de las losas aligeradas están constituidos por: Tablones de 1 1/2" de espesor por 8" de ancho mínimo.  soleras de 2" x 4" de sección.  pies derechos (o puntales) de 2" x 3" de sección.  Frisos de 1 1/2" de sección, en alturas variables, según el espesor del techo aligerado.  Para armar el encofrado será necesario contar con soleras corridas soportadas por pies derechos espaciados como máximo a cada 90 cm.

28 Luego, se procederá a colocar los tablones sobre las soleras (en sentido contrario a éstas). Estos tablones servirán para apoyar los ladrillos y para ser fondo de encofrado de las viguetas, por tal motivo el espacio entre los ejes de tablón a tablón será de 40 cm.

29 Desencofrado.- Todos los encofrados serán retirados en el tiempo indicado o cuando la resistencia especificada haya sido alcanzada, y de modo que no se ponga en peligro la estabilidad del elemento estructural o dañe su superficie

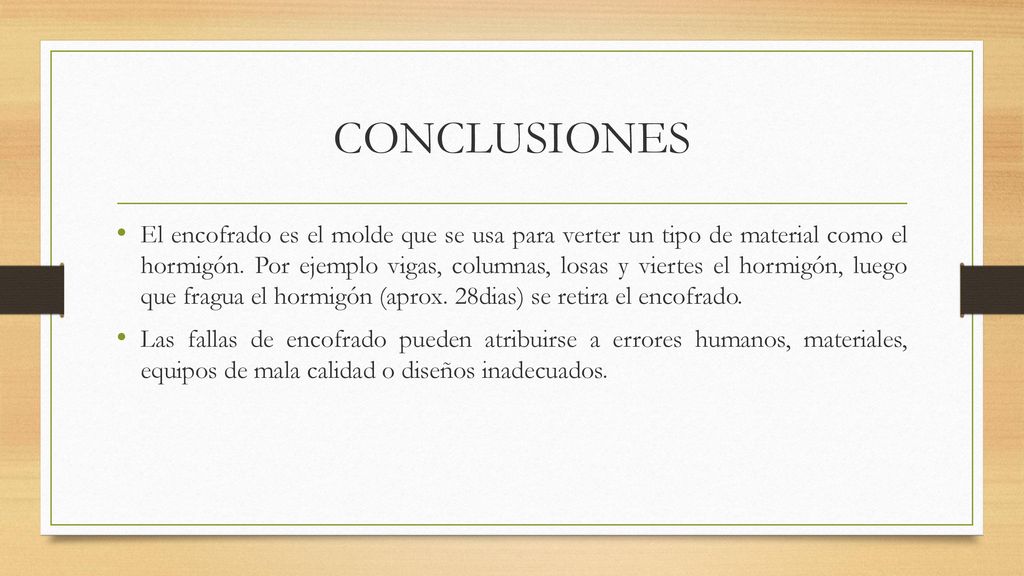

30 CONCLUSIONES El encofrado es el molde que se usa para verter un tipo de material como el hormigón. Por ejemplo vigas, columnas, losas y viertes el hormigón, luego que fragua el hormigón (aprox. 28dias) se retira el encofrado. Las fallas de encofrado pueden atribuirse a errores humanos, materiales, equipos de mala calidad o diseños inadecuados.
