TEMA 2 ESTRUCTURAS RESISTENTES

Presentación del tema: "TEMA 2 ESTRUCTURAS RESISTENTES"— Transcripción de la presentación:

1 TEMA 2 ESTRUCTURAS RESISTENTES
TIPOS DE ESTRUCTURAS RESISTENTES MASIVAS ABOVEDADAS ENTRAMADAS TRIANGULADAS COLGANTES LAMINARES NEUMÁTICAS

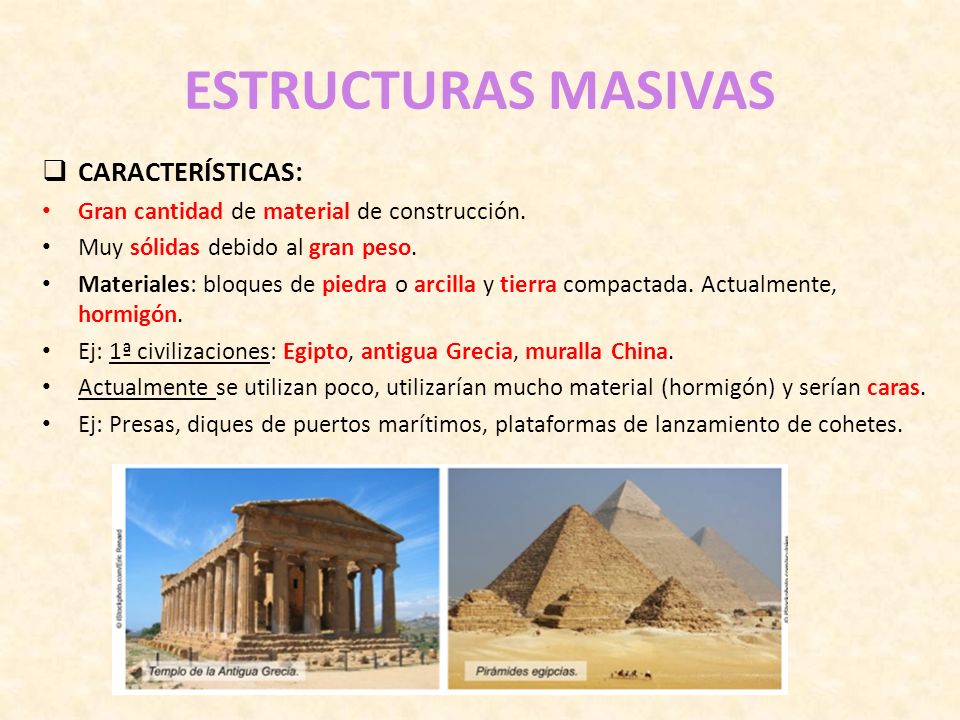

2 ESTRUCTURAS MASIVAS CARACTERÍSTICAS:
Gran cantidad de material de construcción. Muy sólidas debido al gran peso. Materiales: bloques de piedra o arcilla y tierra compactada. Actualmente, hormigón. Ej: 1ª civilizaciones: Egipto, antigua Grecia, muralla China. Actualmente se utilizan poco, utilizarían mucho material (hormigón) y serían caras. Ej: Presas, diques de puertos marítimos, plataformas de lanzamiento de cohetes.

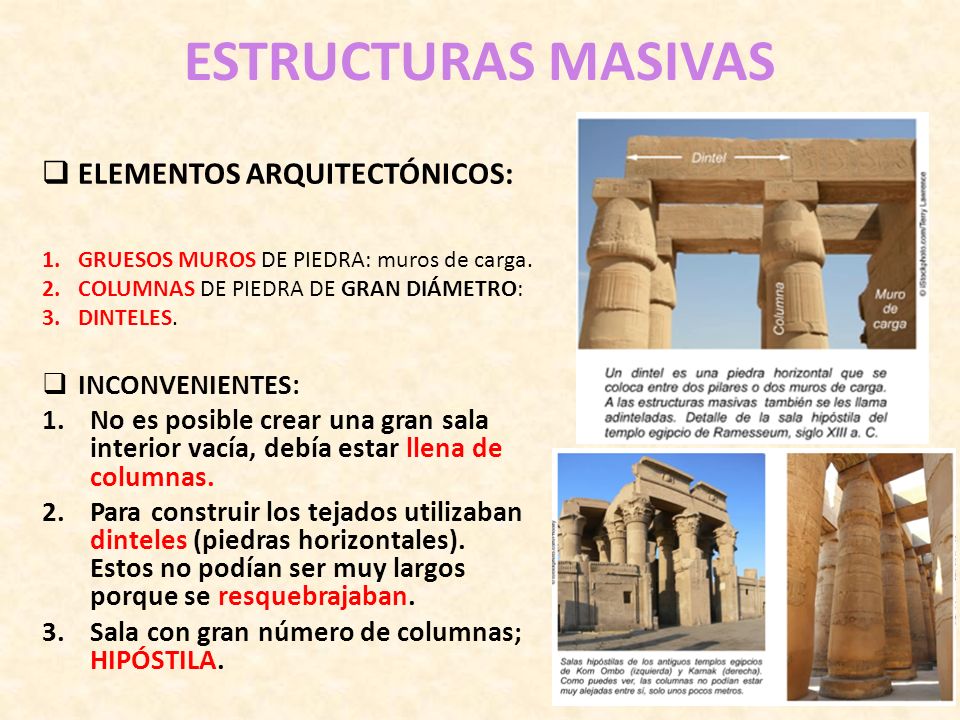

3 ESTRUCTURAS MASIVAS ELEMENTOS ARQUITECTÓNICOS: INCONVENIENTES:
GRUESOS MUROS DE PIEDRA: muros de carga. COLUMNAS DE PIEDRA DE GRAN DIÁMETRO: DINTELES. INCONVENIENTES: No es posible crear una gran sala interior vacía, debía estar llena de columnas. Para construir los tejados utilizaban dinteles (piedras horizontales). Estos no podían ser muy largos porque se resquebrajaban. Sala con gran número de columnas; HIPÓSTILA.

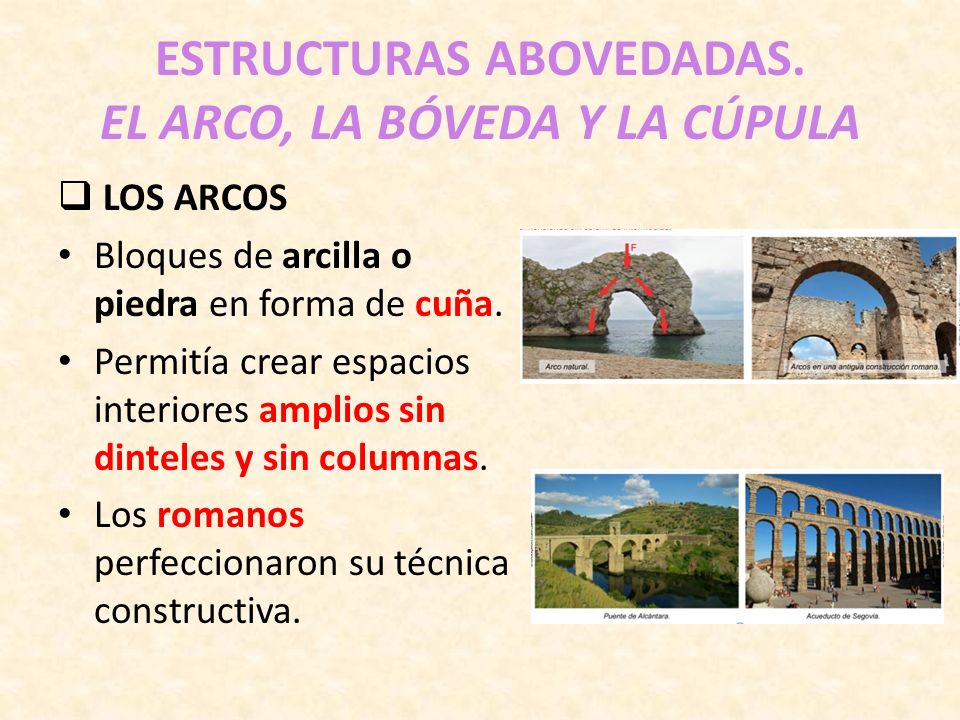

4 ESTRUCTURAS ABOVEDADAS. EL ARCO, LA BÓVEDA Y LA CÚPULA
LOS ARCOS Bloques de arcilla o piedra en forma de cuña. Permitía crear espacios interiores amplios sin dinteles y sin columnas. Los romanos perfeccionaron su técnica constructiva.

5 ESTRUCTURAS ABOVEDADAS. EL ARCO, LA BÓVEDA Y LA CÚPULA
LOS ARCOS Construcción: 1º construir armazón de madera 2º colocar encima piedras o ladrillos 3º colocar la última pieza en el centro (clave) 4º retirar armazón de madera. Al espacio entre los dos extremos del arco se le llama luz.

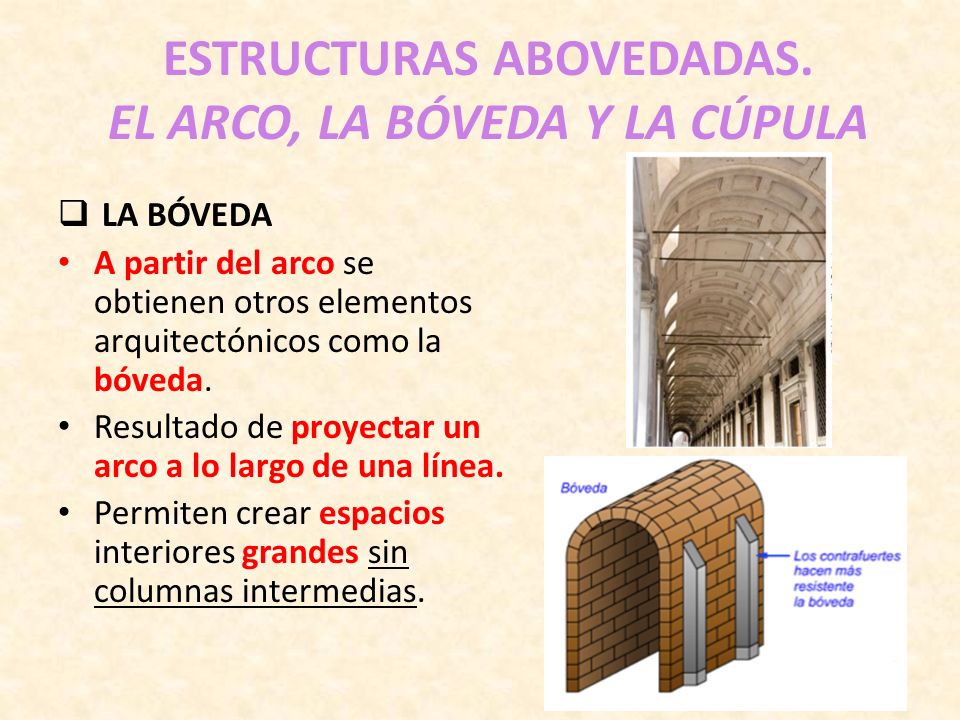

6 ESTRUCTURAS ABOVEDADAS. EL ARCO, LA BÓVEDA Y LA CÚPULA
A partir del arco se obtienen otros elementos arquitectónicos como la bóveda. Resultado de proyectar un arco a lo largo de una línea. Permiten crear espacios interiores grandes sin columnas intermedias.

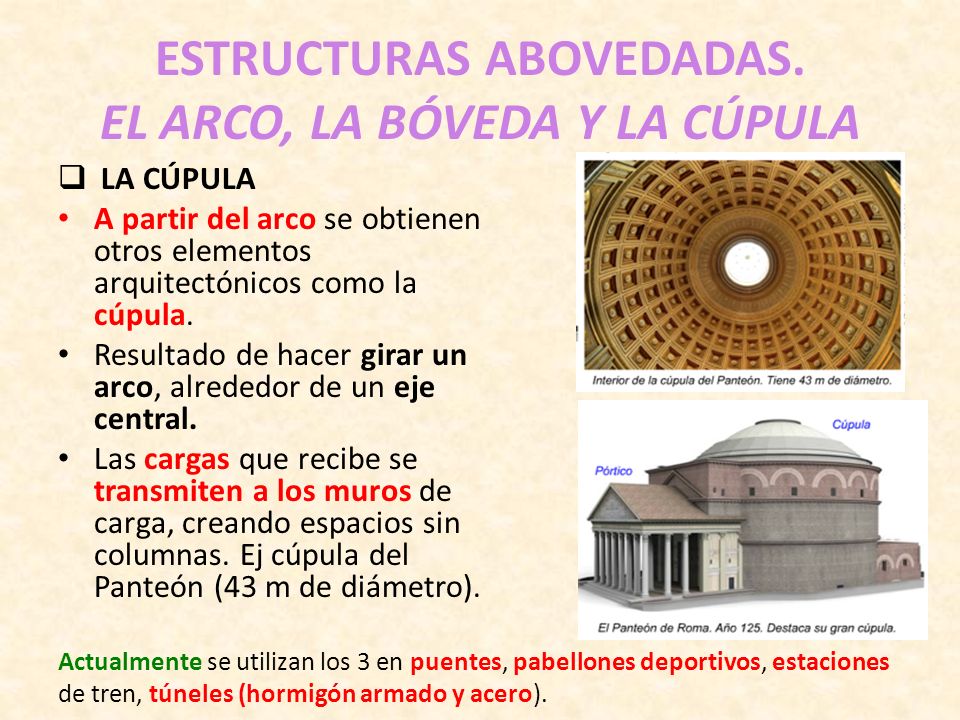

7 ESTRUCTURAS ABOVEDADAS. EL ARCO, LA BÓVEDA Y LA CÚPULA
A partir del arco se obtienen otros elementos arquitectónicos como la cúpula. Resultado de hacer girar un arco, alrededor de un eje central. Las cargas que recibe se transmiten a los muros de carga, creando espacios sin columnas. Ej cúpula del Panteón (43 m de diámetro). Actualmente se utilizan los 3 en puentes, pabellones deportivos, estaciones de tren, túneles (hormigón armado y acero).

8 ESTRUCTURAS ENTRAMADAS
CARACTERÍSTICAS: Formadas principalmente por pilares y vigas, unidos entre sí de forma rígida para conseguir formas tridimensionales. Los modernos edificios de bloques de viviendas y de oficinas son estructuras entramadas.

9 ESTRUCTURAS ENTRAMADAS
MATERIALES: Acero Hormigón armado Madera

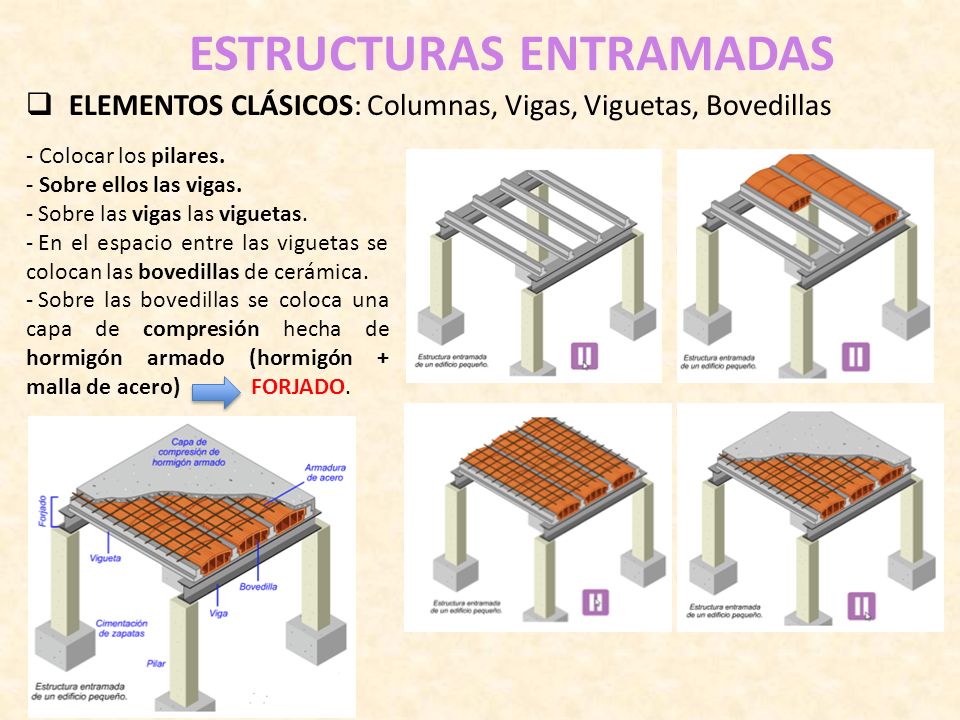

10 ESTRUCTURAS ENTRAMADAS
ELEMENTOS CLÁSICOS: Columnas, Vigas, Viguetas, Bovedillas - Colocar los pilares. - Sobre ellos las vigas. Sobre las vigas las viguetas. En el espacio entre las viguetas se colocan las bovedillas de cerámica. Sobre las bovedillas se coloca una capa de compresión hecha de hormigón armado (hormigón + malla de acero) FORJADO.

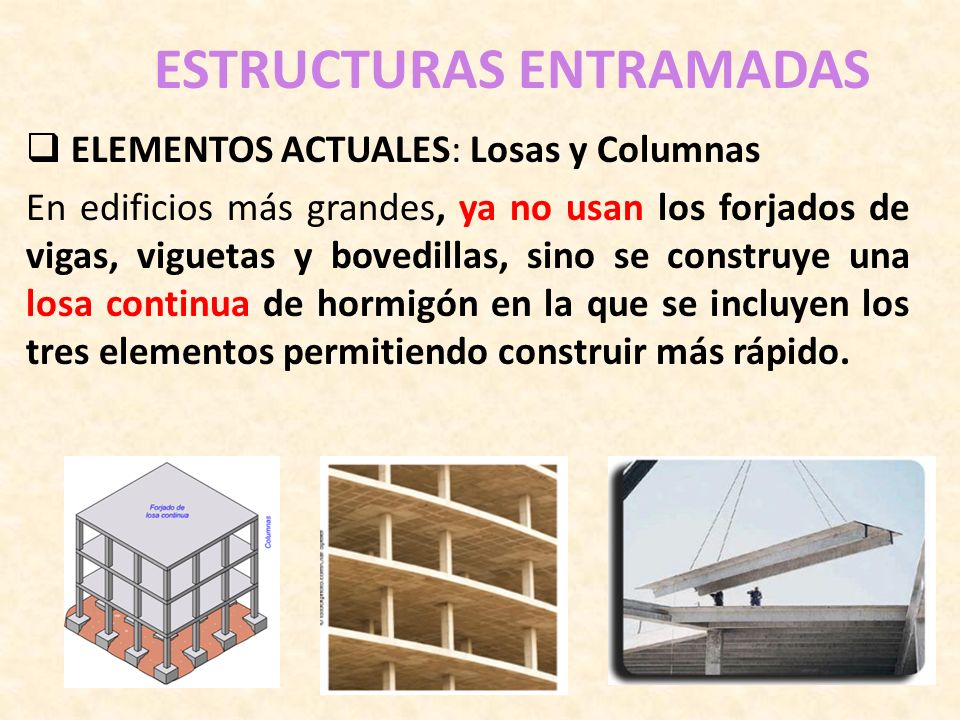

11 ESTRUCTURAS ENTRAMADAS
ELEMENTOS ACTUALES: Losas y Columnas En edificios más grandes, ya no usan los forjados de vigas, viguetas y bovedillas, sino se construye una losa continua de hormigón en la que se incluyen los tres elementos permitiendo construir más rápido.

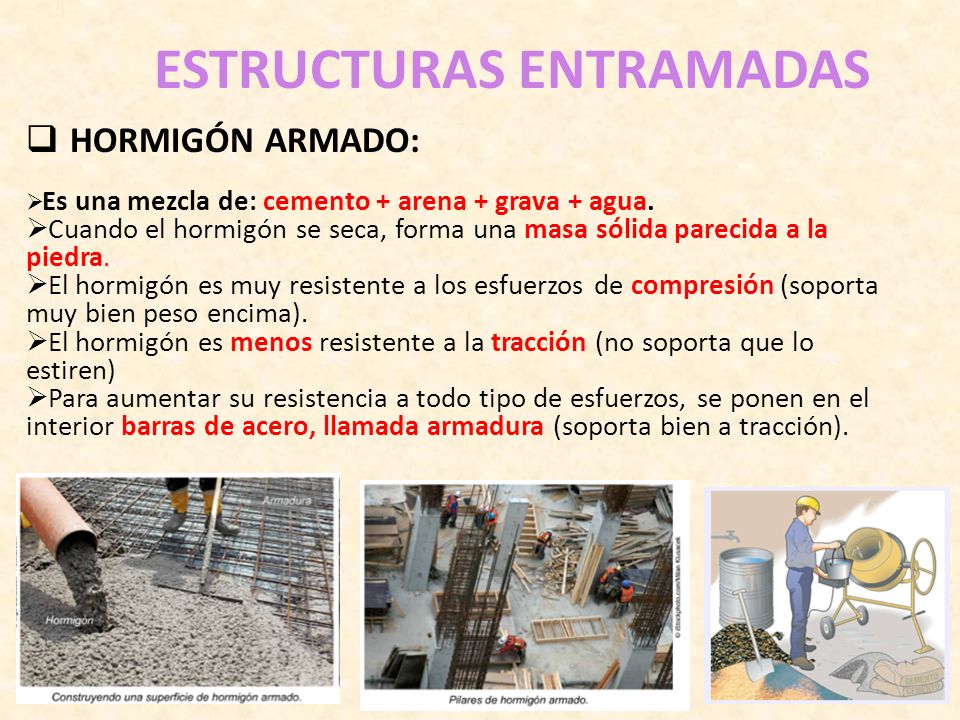

12 ESTRUCTURAS ENTRAMADAS
HORMIGÓN ARMADO: Es una mezcla de: cemento + arena + grava + agua. Cuando el hormigón se seca, forma una masa sólida parecida a la piedra. El hormigón es muy resistente a los esfuerzos de compresión (soporta muy bien peso encima). El hormigón es menos resistente a la tracción (no soporta que lo estiren) Para aumentar su resistencia a todo tipo de esfuerzos, se ponen en el interior barras de acero, llamada armadura (soporta bien a tracción).

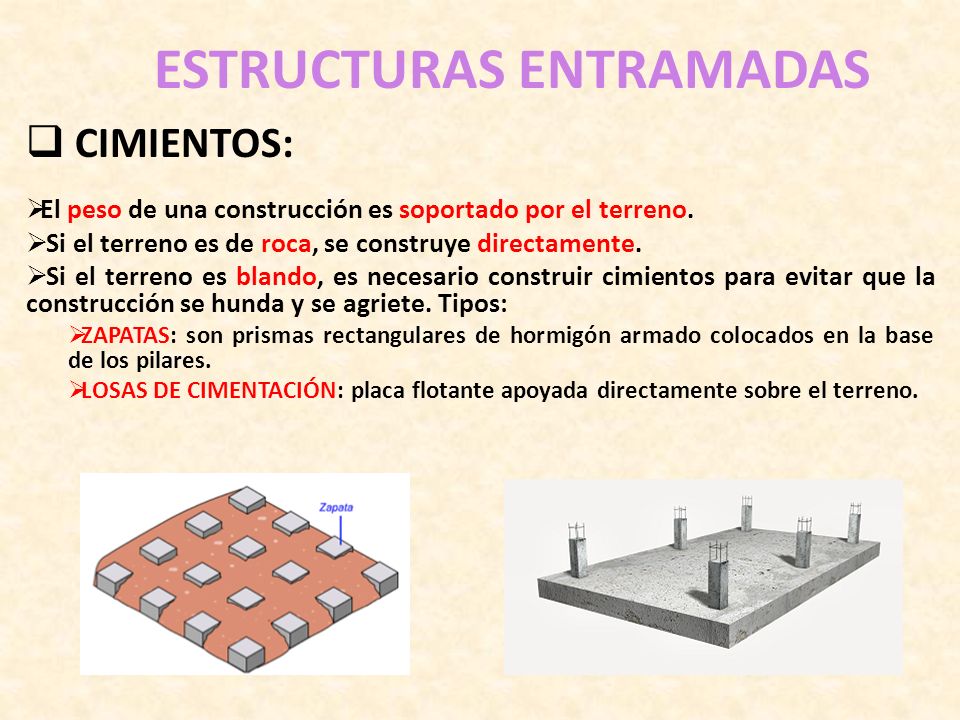

13 ESTRUCTURAS ENTRAMADAS
CIMIENTOS: El peso de una construcción es soportado por el terreno. Si el terreno es de roca, se construye directamente. Si el terreno es blando, es necesario construir cimientos para evitar que la construcción se hunda y se agriete. Tipos: ZAPATAS: son prismas rectangulares de hormigón armado colocados en la base de los pilares. LOSAS DE CIMENTACIÓN: placa flotante apoyada directamente sobre el terreno.

14 ESTRUCTURAS ENTRAMADAS
CERRAMIENTOS, CUBIERTA Y ACABADOS: La cubierta es el tejado. Los cerramientos son las paredes exteriores y las interiores. Los acabados exteriores son la fachada, ventanas, etc. Antiguamente un mismo material hacía varias funciones a la vez. Los muros de ladrillo eran la estructura, cerramiento y acabado. En la actualidad se separan las distintas partes o funciones del edificio. Y se eligen los mejores materiales para cada función. Por ej: hormigón armado para la estructura y ladrillos y aislantes para los cerramientos. Cada profesional se especializa en una función. Escayolistas, albañil, alicatador, pintor

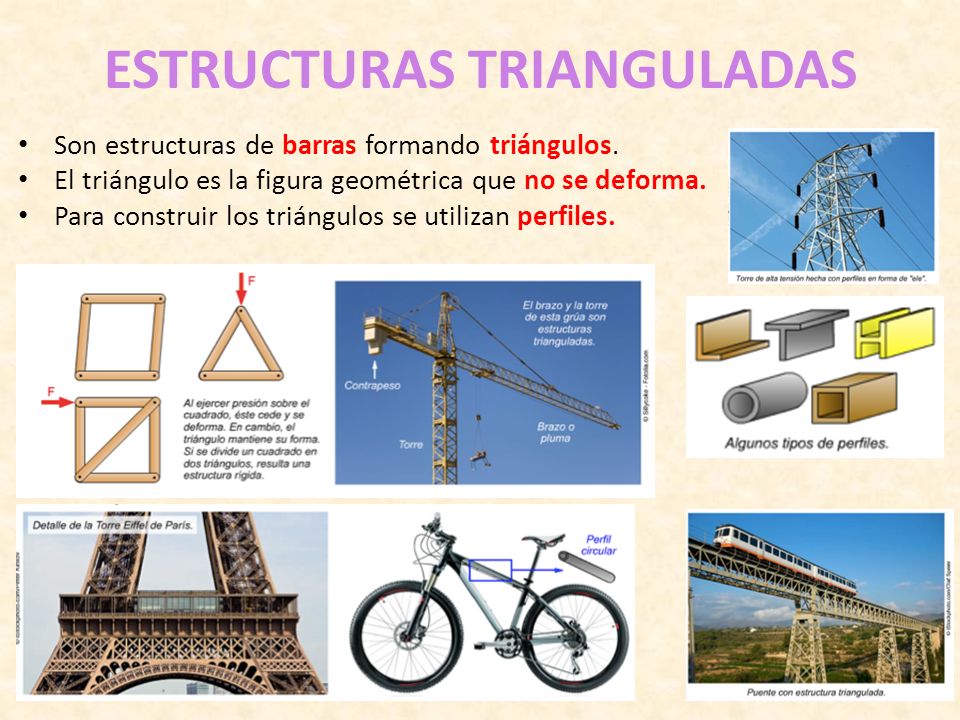

15 ESTRUCTURAS TRIANGULADAS
Son estructuras de barras formando triángulos. El triángulo es la figura geométrica que no se deforma. Para construir los triángulos se utilizan perfiles.

16 ESTRUCTURAS COLGANTES O ATIRANTADAS
Una parte de las cargas son soportadas por cables o tirantes. Los tirantes trabajan a tracción. Ej: puentes colgantes, carpas de circo, tiendas de campaña y antenas de telecomunicaciones.

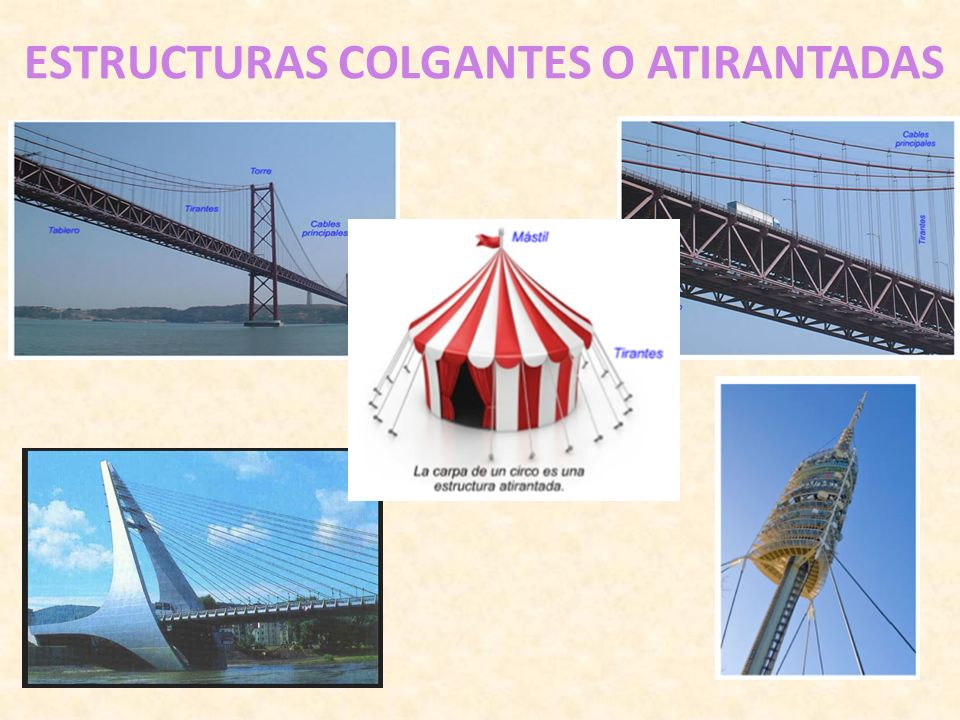

17 ESTRUCTURAS COLGANTES O ATIRANTADAS

18 ESTRUCTURAS LAMINARES
Formadas por láminas delgadas. Materiales usados: chapa de acero y plástico. Función: piezas resistentes frente fuerzas exteriores o cerramientos.

19 ESTRUCTURAS NEUMÁTICAS
Uniendo tubos o sacos de plástico flexible que se inflan con aire a presión. Ej: atracciones para niños, piscinas, embarcaciones pequeñas, carpas y airbag Son ligeras y desmontables. Fácilmente transportables.

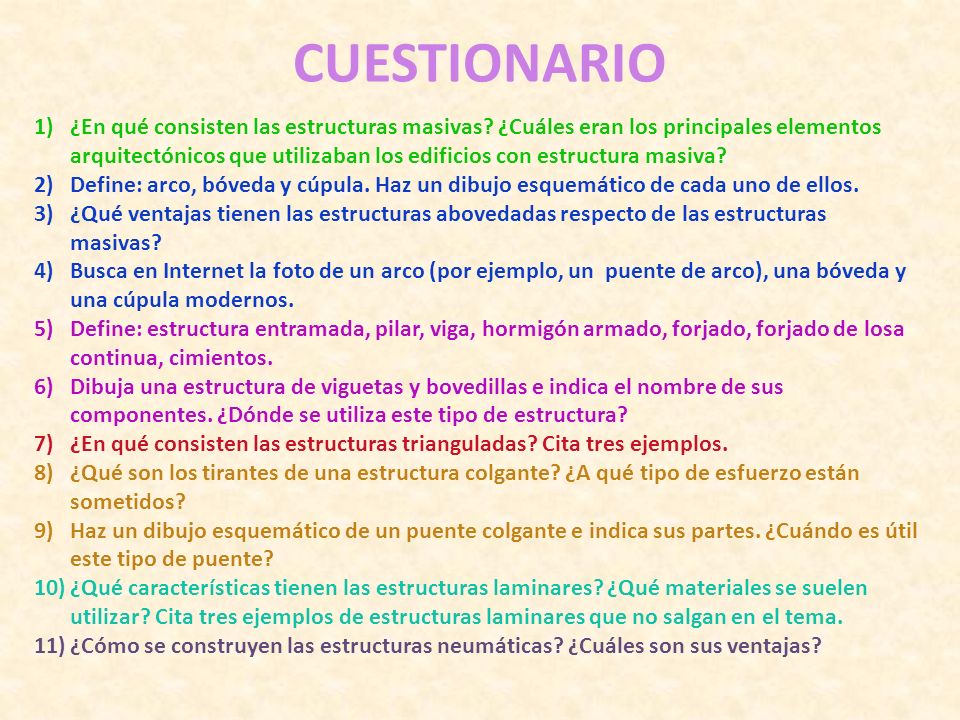

20 CUESTIONARIO ¿En qué consisten las estructuras masivas? ¿Cuáles eran los principales elementos arquitectónicos que utilizaban los edificios con estructura masiva? Define: arco, bóveda y cúpula. Haz un dibujo esquemático de cada uno de ellos. ¿Qué ventajas tienen las estructuras abovedadas respecto de las estructuras masivas? Busca en Internet la foto de un arco (por ejemplo, un puente de arco), una bóveda y una cúpula modernos. Define: estructura entramada, pilar, viga, hormigón armado, forjado, forjado de losa continua, cimientos. Dibuja una estructura de viguetas y bovedillas e indica el nombre de sus componentes. ¿Dónde se utiliza este tipo de estructura? ¿En qué consisten las estructuras trianguladas? Cita tres ejemplos. ¿Qué son los tirantes de una estructura colgante? ¿A qué tipo de esfuerzo están sometidos? Haz un dibujo esquemático de un puente colgante e indica sus partes. ¿Cuándo es útil este tipo de puente? ¿Qué características tienen las estructuras laminares? ¿Qué materiales se suelen utilizar? Cita tres ejemplos de estructuras laminares que no salgan en el tema. ¿Cómo se construyen las estructuras neumáticas? ¿Cuáles son sus ventajas?
