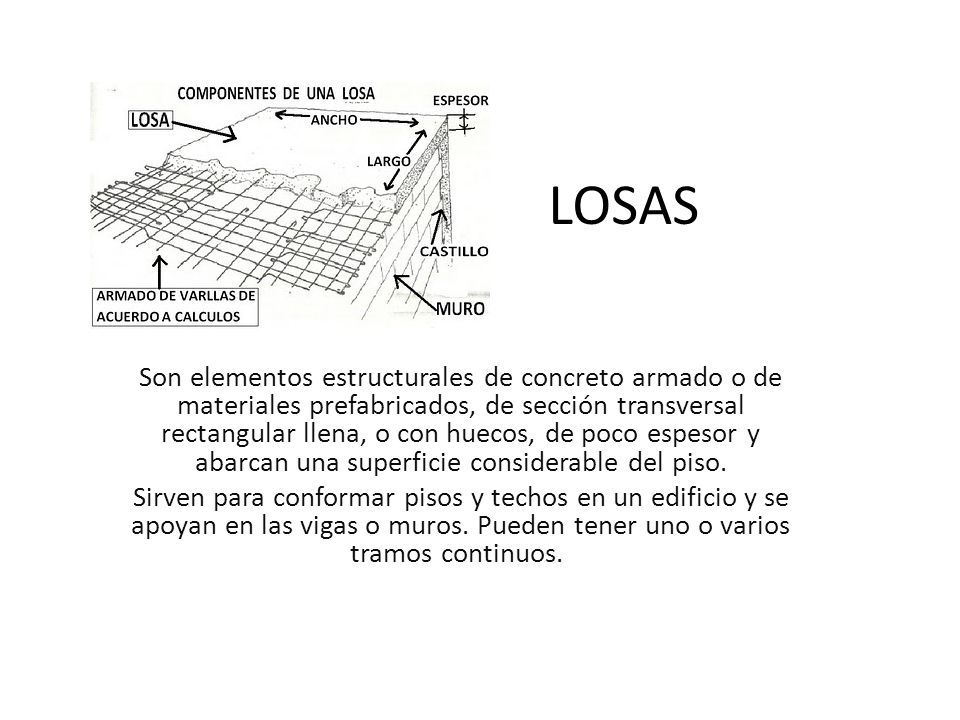

1 LOSAS Son elementos estructurales de concreto armado o de materiales prefabricados, de sección transversal rectangular llena, o con huecos, de poco espesor y abarcan una superficie considerable del piso. Sirven para conformar pisos y techos en un edificio y se apoyan en las vigas o muros. Pueden tener uno o varios tramos continuos.

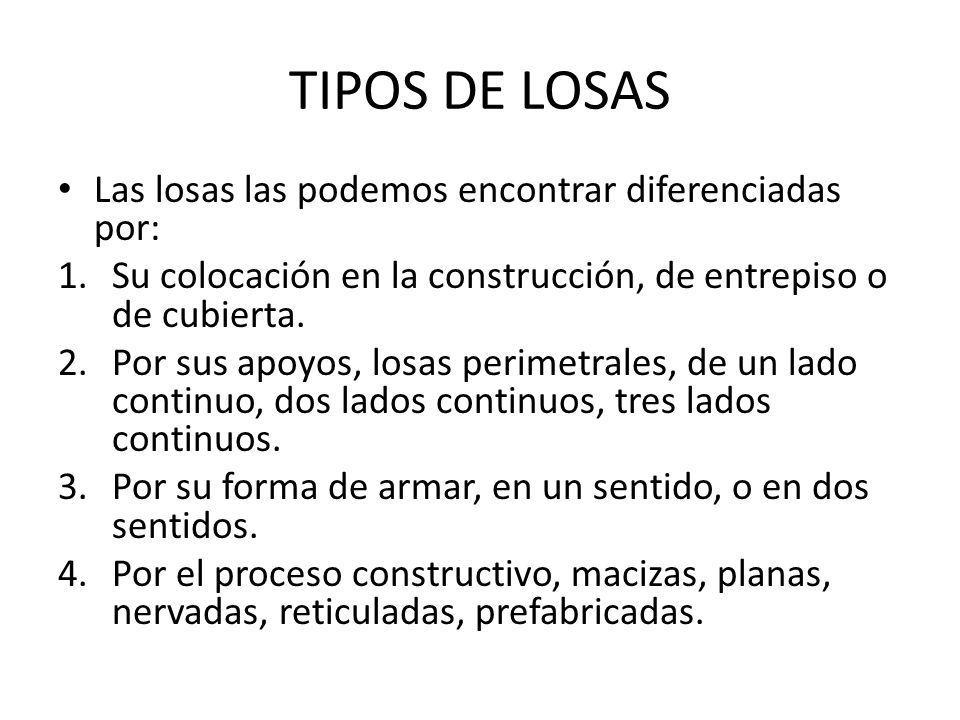

2 TIPOS DE LOSAS Las losas las podemos encontrar diferenciadas por: 1.Su colocación en la construcción, de entrepiso o de cubierta. 2.Por sus apoyos, losas perimetrales, de un lado continuo, dos lados continuos, tres lados continuos. 3.Por su forma de armar, en un sentido, o en dos sentidos. 4.Por el proceso constructivo, macizas, planas, nervadas, reticuladas, prefabricadas.

3 Por su sistema constructivo: LOSAS MACIZAS Una losa maciza es aquella fabricada de concreto armado que cubre tableros rectangulares o cuadrados cuyos bordes, descansan sobre vigas o muros, a las cuales les trasmiten su carga y éstas a su vez a las columnas y/o a los muros y estos a la cimentación y esta al terreno.

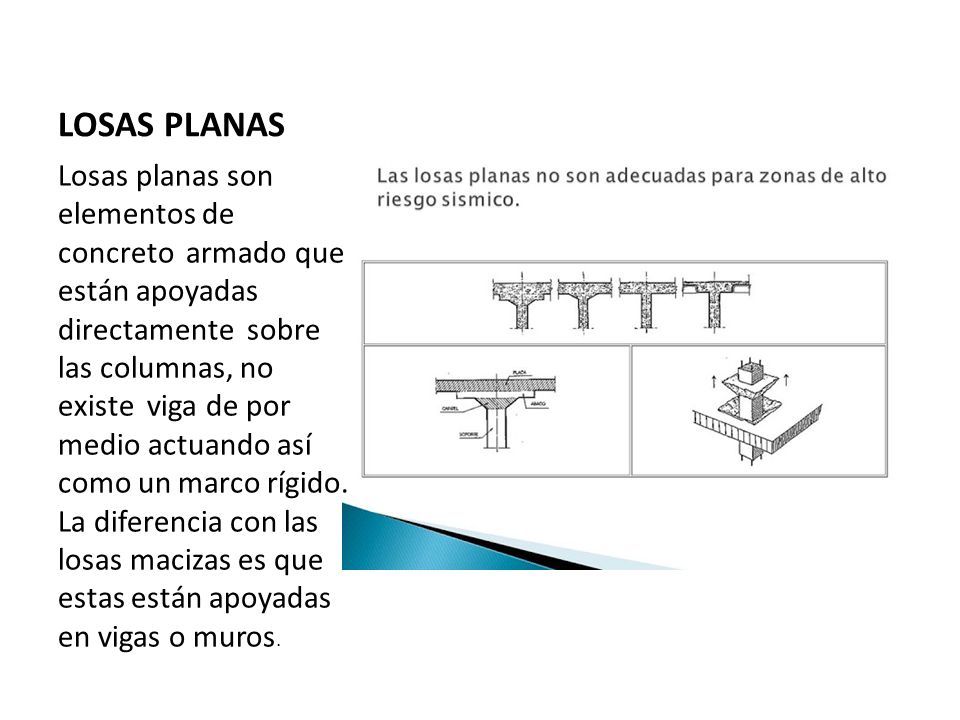

4 LOSAS PLANAS Losas planas son elementos de concreto armado que están apoyadas directamente sobre las columnas, no existe viga de por medio actuando así como un marco rígido. La diferencia con las losas macizas es que estas están apoyadas en vigas o muros.

5 A este tipo de losas, se les coloca un capitel o Abaco o engrosamiento de la losa donde se apoya sobre la columna y este no debe de exceder de 1/6 de la longitud de la luz entre columnas. El grosor del capitel será como mínimo 1.3 del peralte de la losa y un máximo de 1.5

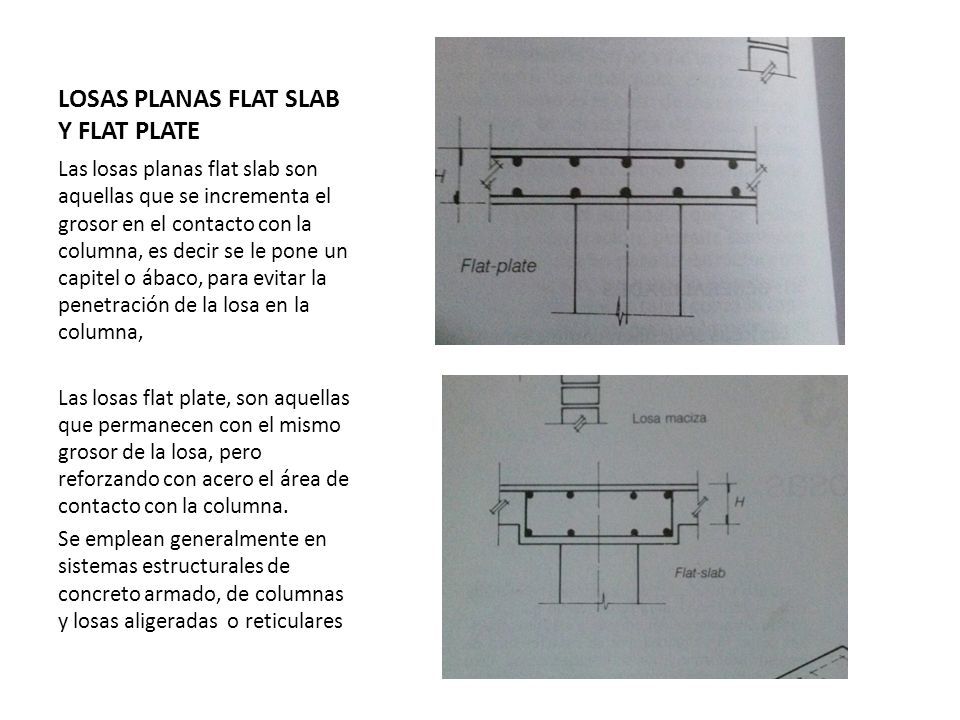

6 LOSAS PLANAS FLAT SLAB Y FLAT PLATE Las losas planas flat slab son aquellas que se incrementa el grosor en el contacto con la columna, es decir se le pone un capitel o ábaco, para evitar la penetración de la losa en la columna, Las losas flat plate, son aquellas que permanecen con el mismo grosor de la losa, pero reforzando con acero el área de contacto con la columna. Se emplean generalmente en sistemas estructurales de concreto armado, de columnas y losas aligeradas o reticulares

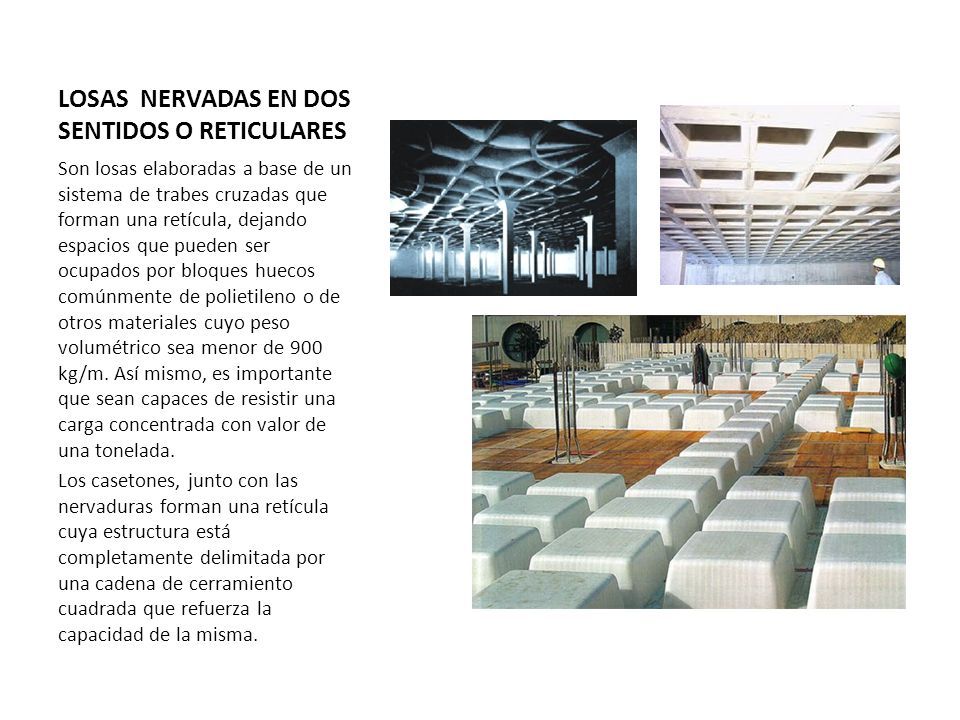

7 LOSAS NERVADAS EN DOS SENTIDOS O RETICULARES Son losas elaboradas a base de un sistema de trabes cruzadas que forman una retícula, dejando espacios que pueden ser ocupados por bloques huecos comúnmente de polietileno o de otros materiales cuyo peso volumétrico sea menor de 900 kg/m. Así mismo, es importante que sean capaces de resistir una carga concentrada con valor de una tonelada. Los casetones, junto con las nervaduras forman una retícula cuya estructura está completamente delimitada por una cadena de cerramiento cuadrada que refuerza la capacidad de la misma.

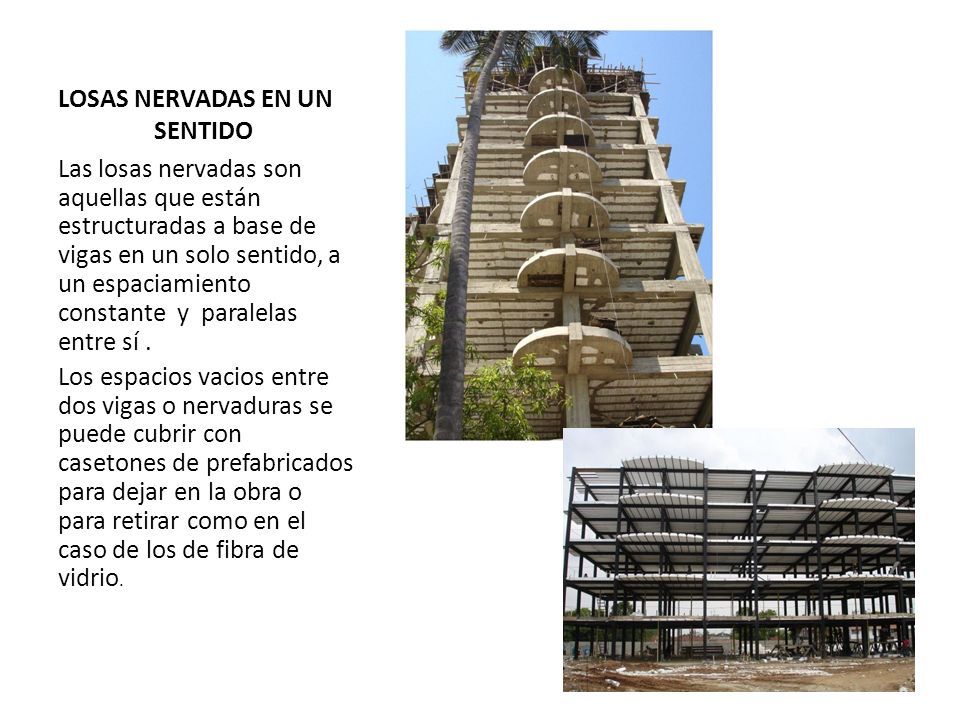

8 LOSAS NERVADAS EN UN SENTIDO Las losas nervadas son aquellas que están estructuradas a base de vigas en un solo sentido, a un espaciamiento constante y paralelas entre sí. Los espacios vacios entre dos vigas o nervaduras se puede cubrir con casetones de prefabricados para dejar en la obra o para retirar como en el caso de los de fibra de vidrio.

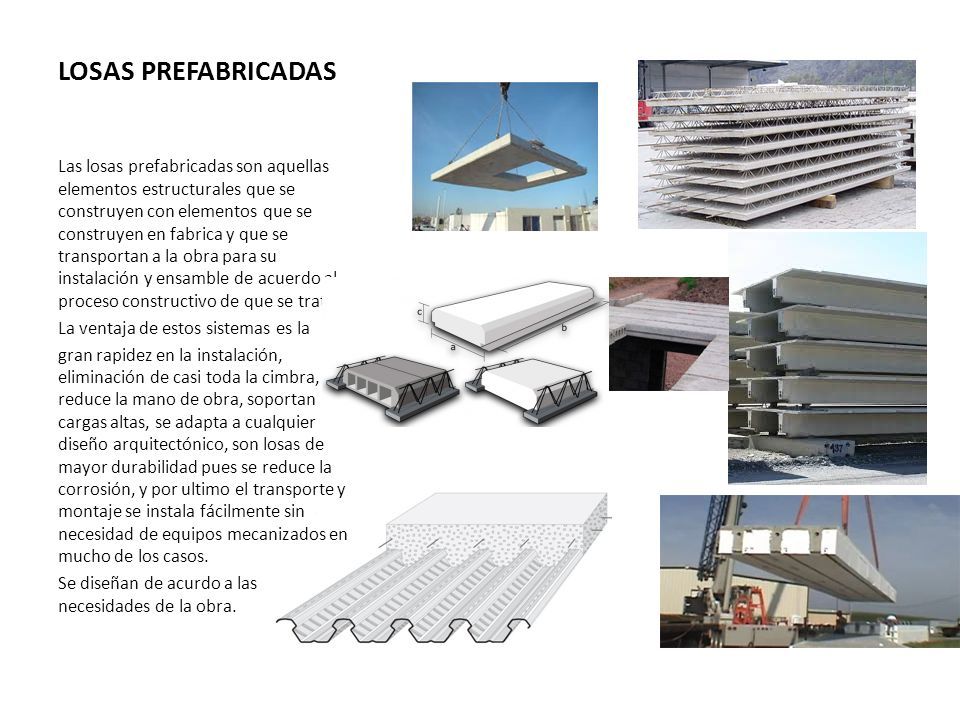

9 LOSAS PREFABRICADAS Las losas prefabricadas son aquellas elementos estructurales que se construyen con elementos que se construyen en fabrica y que se transportan a la obra para su instalación y ensamble de acuerdo al proceso constructivo de que se trate. La ventaja de estos sistemas es la gran rapidez en la instalación, eliminación de casi toda la cimbra, reduce la mano de obra, soportan cargas altas, se adapta a cualquier diseño arquitectónico, son losas de mayor durabilidad pues se reduce la corrosión, y por ultimo el transporte y montaje se instala fácilmente sin necesidad de equipos mecanizados en mucho de los casos. Se diseñan de acurdo a las necesidades de la obra.

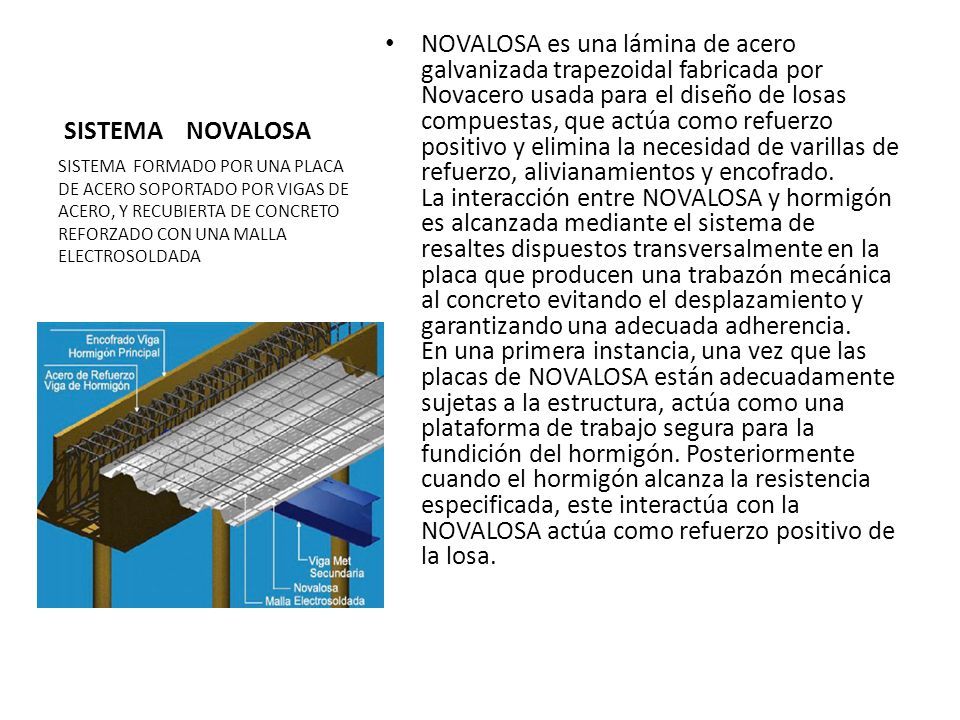

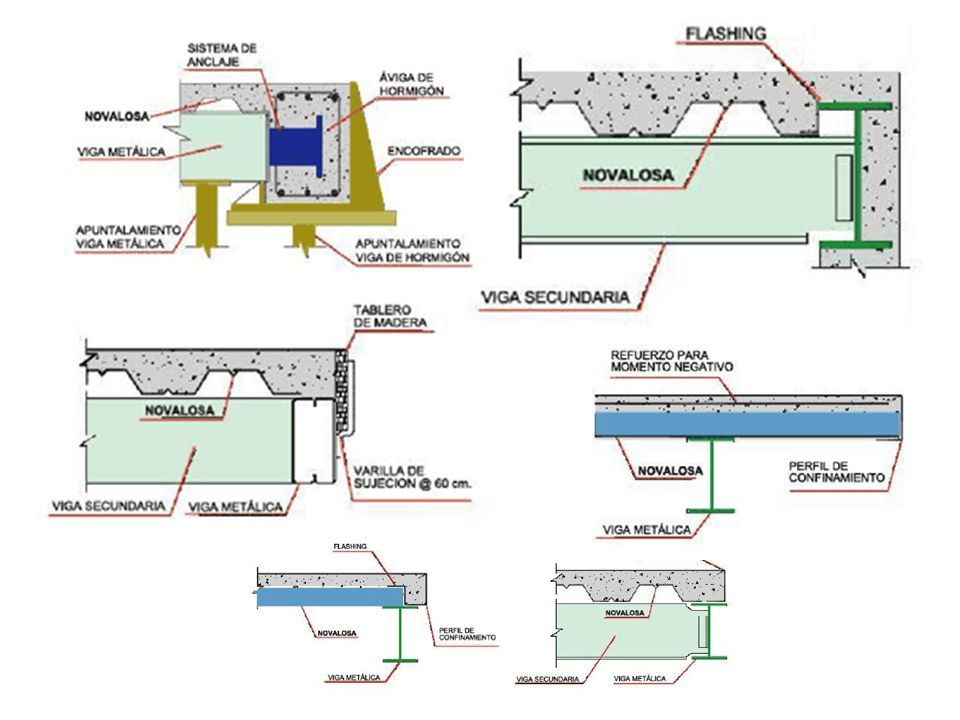

10 SISTEMA NOVALOSA NOVALOSA es una lámina de acero galvanizada trapezoidal fabricada por Novacero usada para el diseño de losas compuestas, que actúa como refuerzo positivo y elimina la necesidad de varillas de refuerzo, alivianamientos y encofrado. La interacción entre NOVALOSA y hormigón es alcanzada mediante el sistema de resaltes dispuestos transversalmente en la placa que producen una trabazón mecánica al concreto evitando el desplazamiento y garantizando una adecuada adherencia. En una primera instancia, una vez que las placas de NOVALOSA están adecuadamente sujetas a la estructura, actúa como una plataforma de trabajo segura para la fundición del hormigón. Posteriormente cuando el hormigón alcanza la resistencia especificada, este interactúa con la NOVALOSA actúa como refuerzo positivo de la losa. SISTEMA FORMADO POR UNA PLACA DE ACERO SOPORTADO POR VIGAS DE ACERO, Y RECUBIERTA DE CONCRETO REFORZADO CON UNA MALLA ELECTROSOLDADA

11

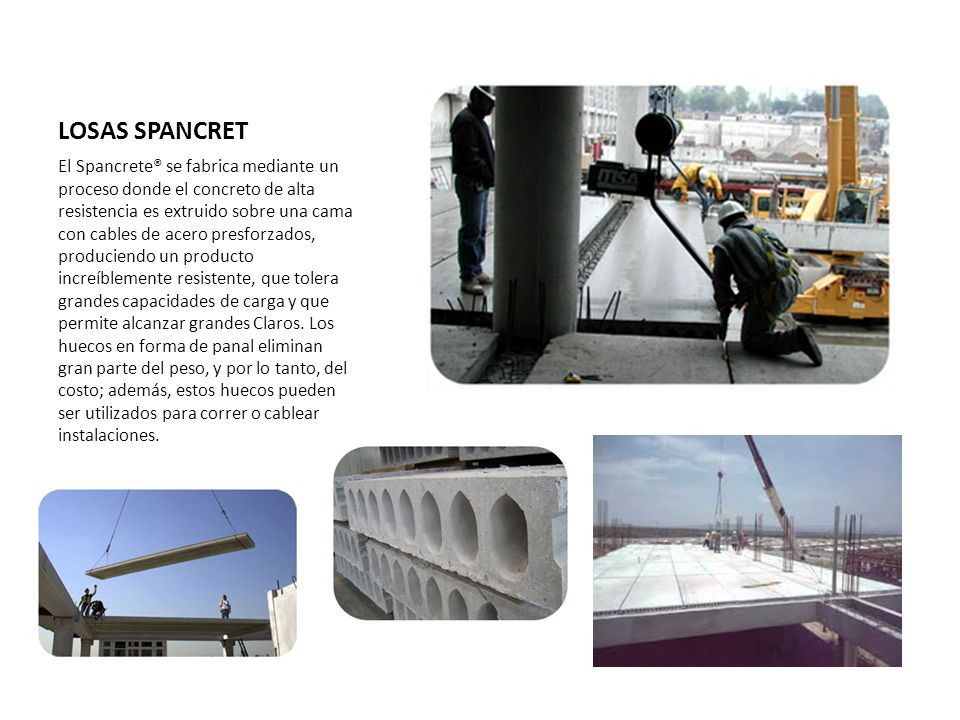

12 LOSAS SPANCRET El Spancrete® se fabrica mediante un proceso donde el concreto de alta resistencia es extruido sobre una cama con cables de acero presforzados, produciendo un producto increíblemente resistente, que tolera grandes capacidades de carga y que permite alcanzar grandes Claros. Los huecos en forma de panal eliminan gran parte del peso, y por lo tanto, del costo; además, estos huecos pueden ser utilizados para correr o cablear instalaciones.

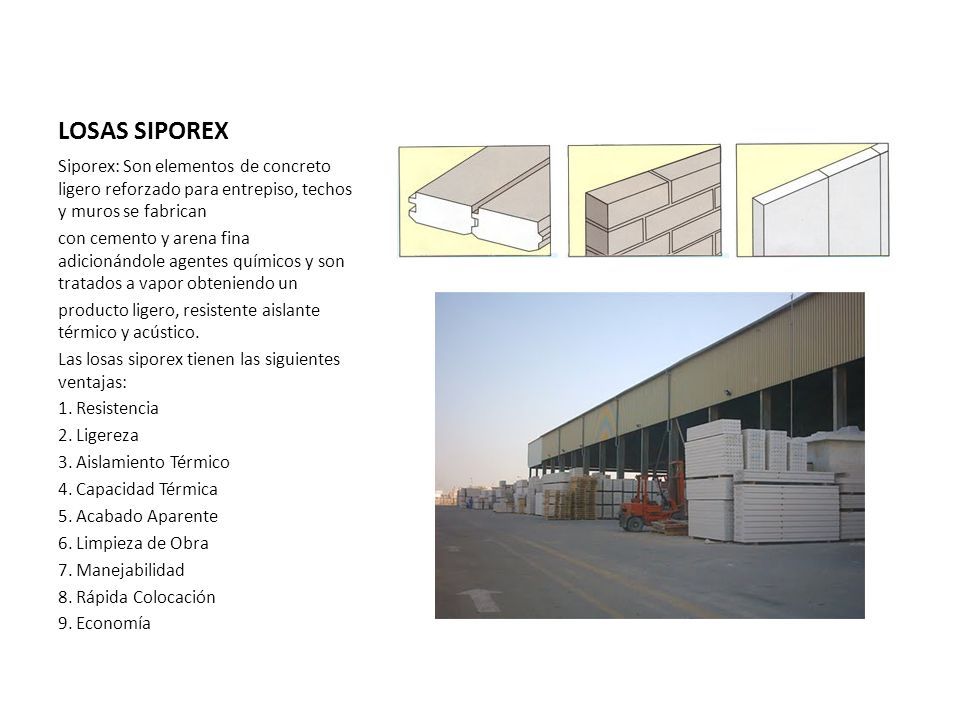

13 LOSAS SIPOREX Siporex: Son elementos de concreto ligero reforzado para entrepiso, techos y muros se fabrican con cemento y arena fina adicionándole agentes químicos y son tratados a vapor obteniendo un producto ligero, resistente aislante térmico y acústico. Las losas siporex tienen las siguientes ventajas: 1. Resistencia 2. Ligereza 3. Aislamiento Térmico 4. Capacidad Térmica 5. Acabado Aparente 6. Limpieza de Obra 7. Manejabilidad 8. Rápida Colocación 9. Economía

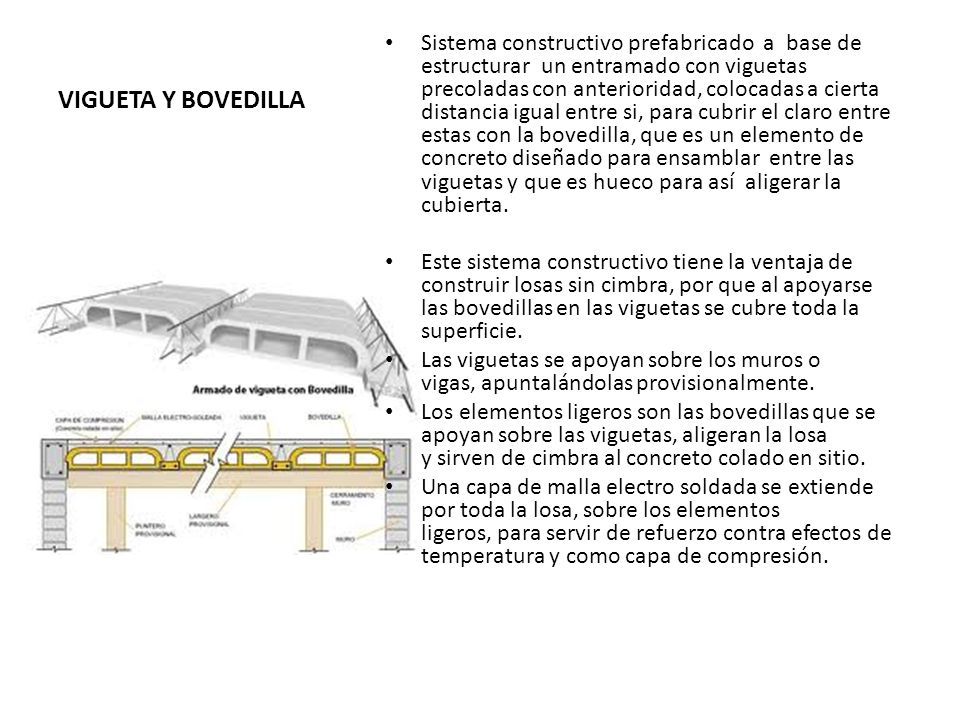

14 VIGUETA Y BOVEDILLA Sistema constructivo prefabricado a base de estructurar un entramado con viguetas precoladas con anterioridad, colocadas a cierta distancia igual entre si, para cubrir el claro entre estas con la bovedilla, que es un elemento de concreto diseñado para ensamblar entre las viguetas y que es hueco para así aligerar la cubierta. Este sistema constructivo tiene la ventaja de construir losas sin cimbra, por que al apoyarse las bovedillas en las viguetas se cubre toda la superficie. Las viguetas se apoyan sobre los muros o vigas, apuntalándolas provisionalmente. Los elementos ligeros son las bovedillas que se apoyan sobre las viguetas, aligeran la losa y sirven de cimbra al concreto colado en sitio. Una capa de malla electro soldada se extiende por toda la losa, sobre los elementos ligeros, para servir de refuerzo contra efectos de temperatura y como capa de compresión.

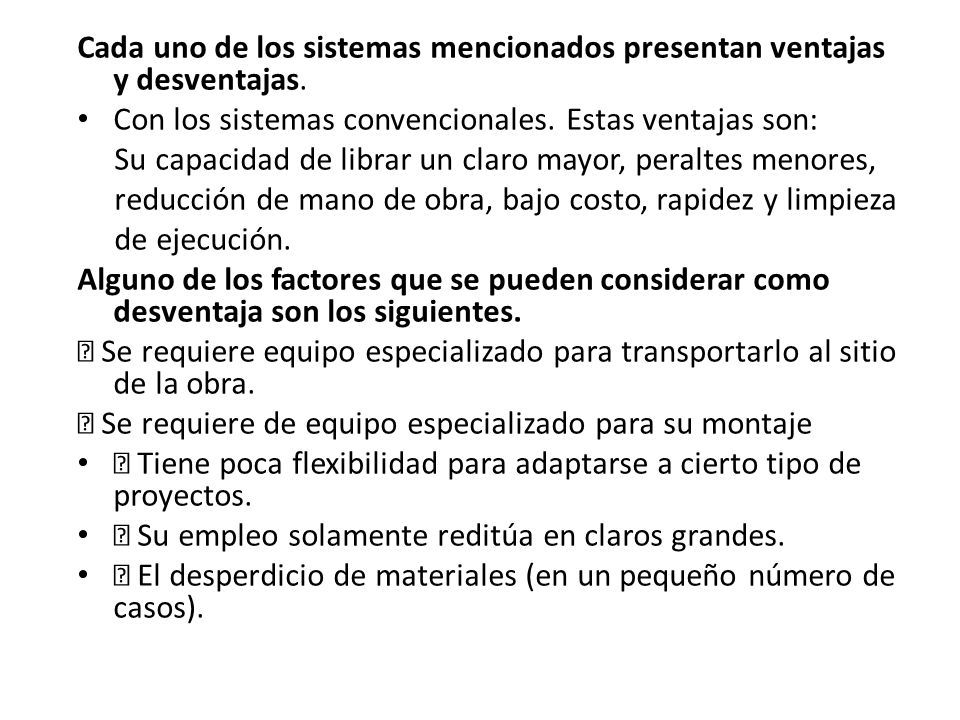

15 Cada uno de los sistemas mencionados presentan ventajas y desventajas. Con los sistemas convencionales. Estas ventajas son: Su capacidad de librar un claro mayor, peraltes menores, reducción de mano de obra, bajo costo, rapidez y limpieza de ejecución. Alguno de los factores que se pueden considerar como desventaja son los siguientes. ™ Se requiere equipo especializado para transportarlo al sitio de la obra. ™ Se requiere de equipo especializado para su montaje ™ Tiene poca flexibilidad para adaptarse a cierto tipo de proyectos. ™ Su empleo solamente reditúa en claros grandes. ™ El desperdicio de materiales (en un pequeño número de casos).
