DISEÑO DE OBRAS DE DRENAJE EN CARRETERAS

Presentación del tema: "DISEÑO DE OBRAS DE DRENAJE EN CARRETERAS"— Transcripción de la presentación:

1 DISEÑO DE OBRAS DE DRENAJE EN CARRETERAS
Ing. José Martín Diaz Arias Satipo, Junio 2014

2 2 ALCANTARILLAS Se define como alcantarilla a la estructura cuya luz sea menor a 6.0 m y su función es evacuar el flujo superficial proveniente de cursos naturales o artificiales que interceptan la carretera. En la proyección e instalación de alcantarillas el aspecto técnico debe prevalecer sobre el aspecto económico, es decir que no pueden sacrificarse ciertas características hidráulicas sólo con el objetivo de reducir los costos. Sin embargo, es recomendable que la ubicación, alineamiento y pendiente que se elija para cada caso, estará sujeta al buen juicio del especialista, quien deberá estudiar los aspectos hidrológicos, hidráulicos, estructurales y fenómenos de geodinámica externa de origen hídrico, para obtener finalmente la solución más adecuada compatible con los costos, operatividad, servicialidad y seguridad de la carretera.

3 Comparación entre alcantarilla - puente

4 Secciones típicas de alcantarillas

5 Secciones de alcantarillas con fondo natural

6 Variables hidráulicas en alcantarillas

7 Variables hidráulicas en alcantarillas

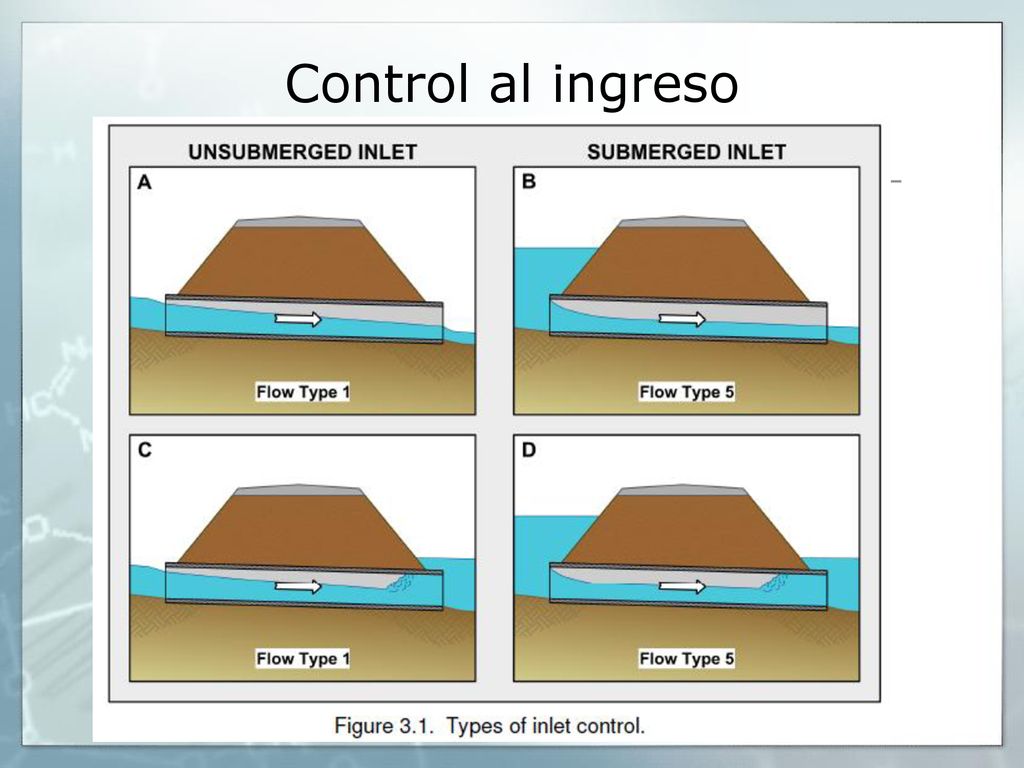

8 Control al ingreso

9 Control al ingreso

10 Control a la salida

11 Control a la salida

12 Flujo sobre la alcantarilla

13 Flujo sobre la carretera

14 Alcantarilla de perfil tipo sifón invertido

15 Alcantarilla de alineamiento curvo

16 Alcantarilla múltiple con un ojo para flujo mínimo

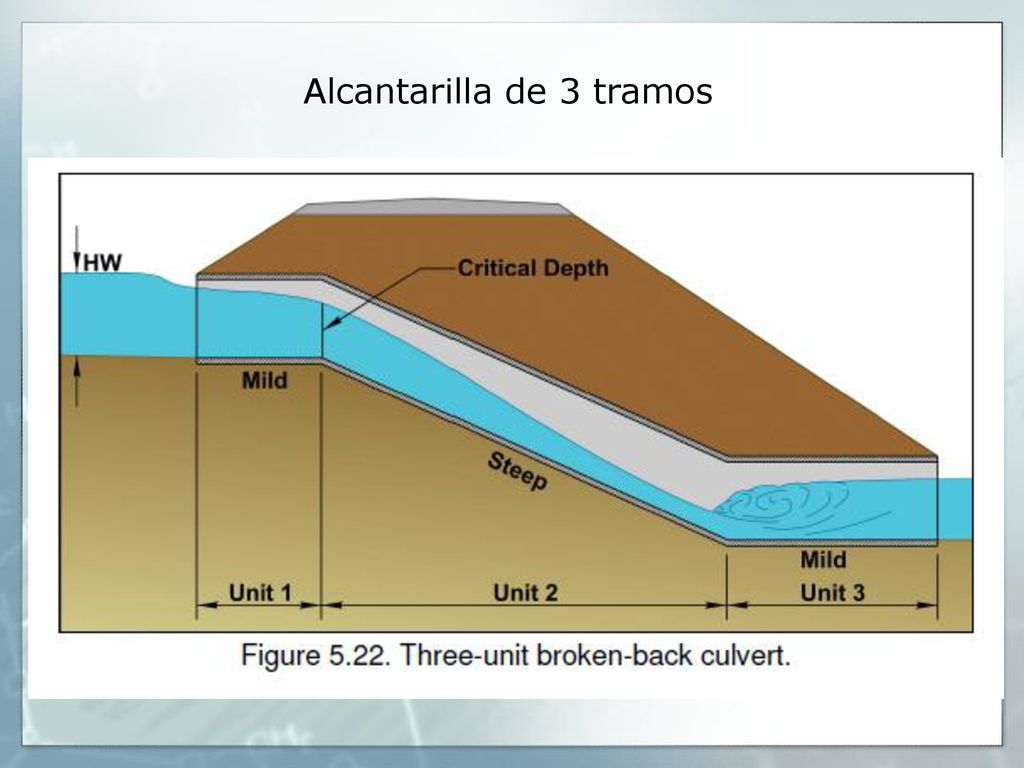

17 Alcantarilla de 3 tramos

18 Alcantarilla de 2 tramos

19 Diseño hidráulico con ábacos

20 Criterios de diseño de alcantarillas
Ubicación en planta La ubicación en planta ideal es la que sigue la dirección de la corriente, sin embargo, según requerimiento del Proyecto la ubicación natural puede desplazarse, lo cual implica el acondicionamiento del cauce, a la entrada y salida con la construcción de obras de encauzamiento u otras obras complementarias. Se debe, elaborar una relación de alcantarillas completa con una columna para indicar el Angulo de esviaje de la alcantarilla con respecto a la vía. En las curvas se indica la palabra, “radial”. Pendiente longitudinal La pendiente longitudinal de la alcantarilla debe ser tal que no altere desmesuradamente los procesos geomorfológicos, como la erosión y sedimentación, por ello, los cambios de pendiente deben ser estudiados en forma cuidadosa, para no incidir en dichos procesos que pueden provocar el colapso de la estructura. Para las alcantarillas pluviales y donde sea posible, se recomienda mantener una pendiente de 2%.

21 TIPOS DE ALCANTARILLAS MAS COMUNES:
En general para carreteras en zonas lluviosas se recomiendan los siguientes tipos de alcantarillas y pontones:

22 OTRAS OBRAS DE ARTE TRANSVERSALES

23 TIPOS DE CABEZALES Tipo Alero.- Es el más común, cuando el ancho de la quebrada se debe reducir para conducir el agua hacia el ingreso de la alcantarilla TMC. Puede ser a la entrada y a la salida de la alcantarilla. Tipo Cajón.- Solamente se usa a la entrada de las alcantarillas y sirva para contener el agua de las cunetas hacia la alcantarilla, tiene que tener un nivel de ingreso por debajo de la cota del tubo (10 cm) para los sedimentos y piedras. En las paredes verticales se pueden apreciar las descargas de los subdrenes. También se puede usar en un sector de corte en roca. Tipo Muro.- Es de altura variable y se puede usar para descargar el agua pluvial y se recomienda que solamente tengan una caída de 2 a 3 m como máximo dependiendo del material donde se descarga. En la planta, el muro puede ser de mucho mayor longitud que el requerido por la alcantarilla para asegurar la contención de la plataforma.

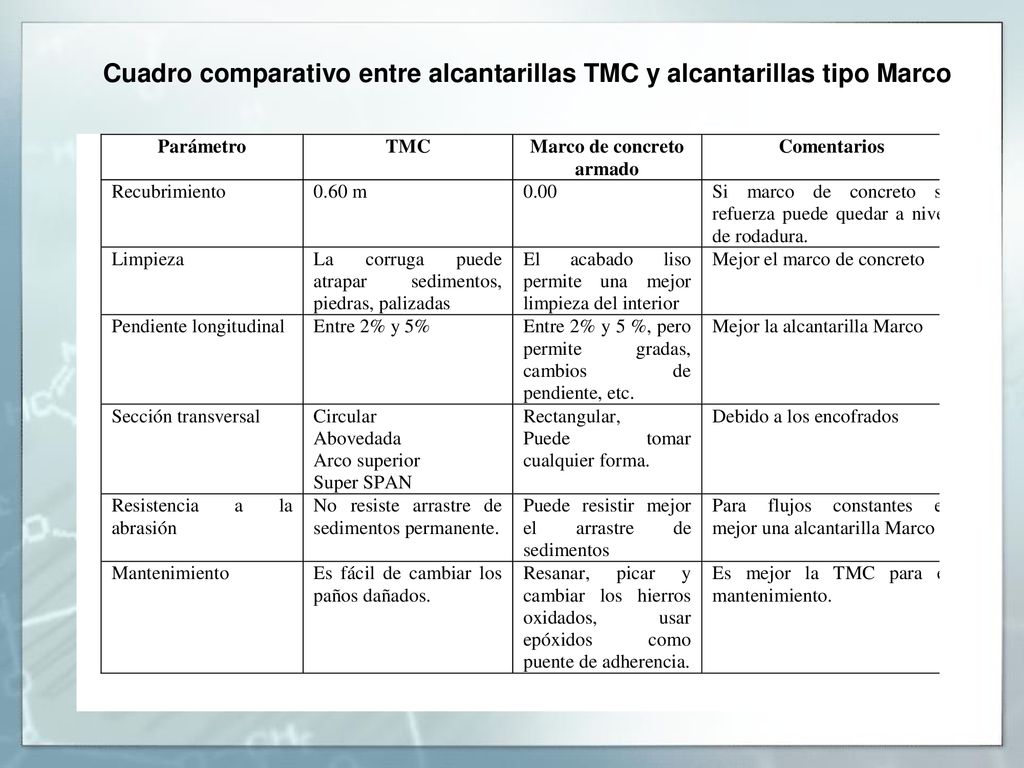

24 Cuadro comparativo entre alcantarillas TMC y alcantarillas tipo Marco

25 Cuadro comparativo entre alcantarillas TMC y alcantarillas tipo Marco

26 Algunos Programas de Cómputo para calcular alcantarillas
HEC RAS HY8 HYDROCULVERT

27 Programa HY8

28 Programa HY8

29 Programa HY8

30 Modulo de disipación de energía a la salida
Programa HY8 Modulo de disipación de energía a la salida

31 Programa HY8

32 Programa HY8 Total Discharge (cms) Culvert Discharge (cms) Headwater Elevation (m) Inlet Control Depth (m) Outlet Control Depth (m) Flow Type Normal Depth (m) Critical Depth (m) Outlet Depth (m) Tailwater Depth (m) Outlet Velocity (m/s) Tailwater Velocity (m/s) 0.00 266.20 0.000 0-NF 0.40 266.62 0.418 0.130 1-S2n 0.276 0.315 0.277 0.026 1.785 2.520 0.80 266.80 0.603 0.387 0.451 0.393 0.040 2.163 3.320 1.20 266.95 0.751 0.404 0.477 0.556 0.485 0.051 2.416 3.901 1.60 267.10 0.901 0.523 0.559 0.646 0.567 0.061 2.616 4.371 2.00 267.23 1.029 0.641 0.630 0.727 0.070 2.774 4.773 2.23 267.30 1.097 0.0* 0.671 0.769 0.681 0.075 2.856 4.983 2.80 267.45 1.254 0.880 0.766 0.866 0.777 0.086 3.028 5.449 3.20 267.56 1.362 1.005 0.831 0.928 0.842 0.093 3.135 5.741 3.60 267.67 1.472 1.135 0.896 0.987 0.906 0.100 3.230 6.014 4.00 267.79 1.589 1.269 5-S2n 0.962 1.041 0.969 0.106 3.311 6.268

33 Programa HY8

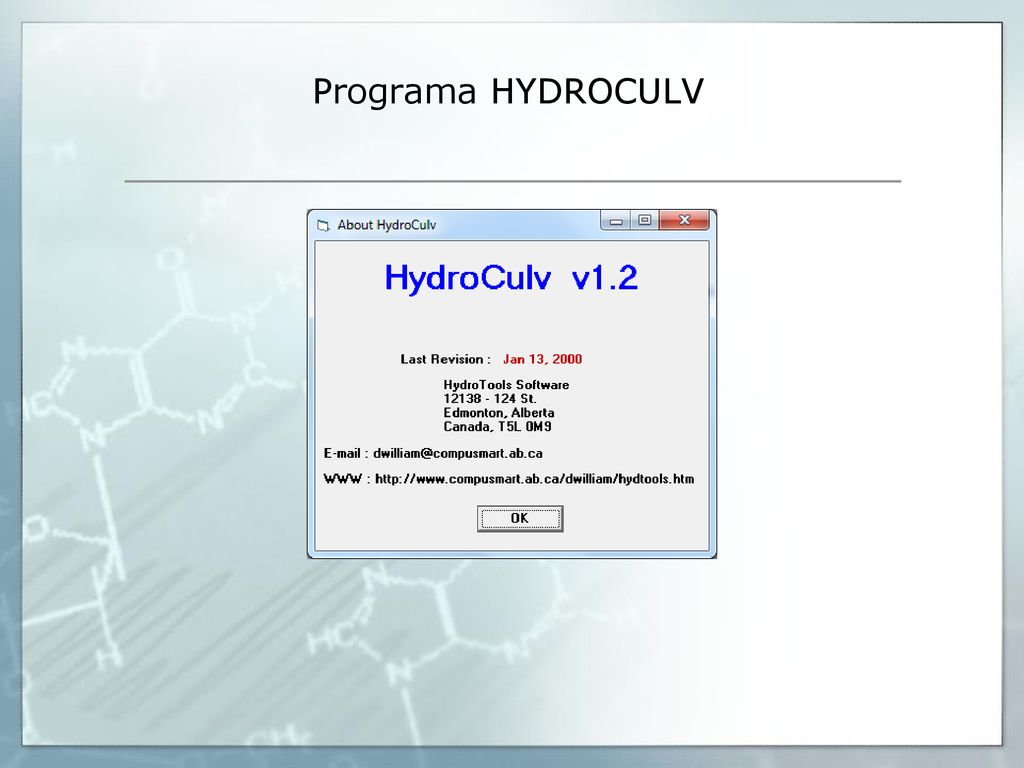

34 Programa HYDROCULV

35 Programa HYDROCULV

36 Programa HYDROCULV

37 Programa HYDROCULV

38 Programa HYDROCULV

39 Programa HYDROCULV
